MODE D'EMPLOI SPIDER 500 LOGICOM
Emetteur/Récepteur 500 mW
Manuel d'utilisation
A litre impersonativement avant la mise en service de l'appareil.
C∈0165!
DECLARATION DE CONFORMITE
Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européens et aux dispositions complémentaires 73/23/CEE pour la sécurité usager et les perturbations electromagnétiques.
La conformité du produit est régulièrement contrôle.
LOGICOM®
SOMMAIRE
1 Présentation de l'appareil page 3
2 Programmation des fonctions page 11
3 Spécifications techniques page 13
4 Champ d'application de la garantie page 15
1 PRESENTATION DE L'APPAREIL
1 Précautions concernant les piles page 5
2 Mise en place des piles page 7
3 Mise/hors service du Spider page 7
4 Bip touches page 7
5 Eclairage de I'ecran LCD page 8
6 Verrouiller/deverrouiller les touches page 8
7 Réglage du volume page 8
8 Activer/desactiver le Squelch automatique page 9
9 Appeler un correspondant page 9
10 Ecouter ou parler à votre correspondant page 9
11Utiliser le kit mains libres page 10
LOGICOM®

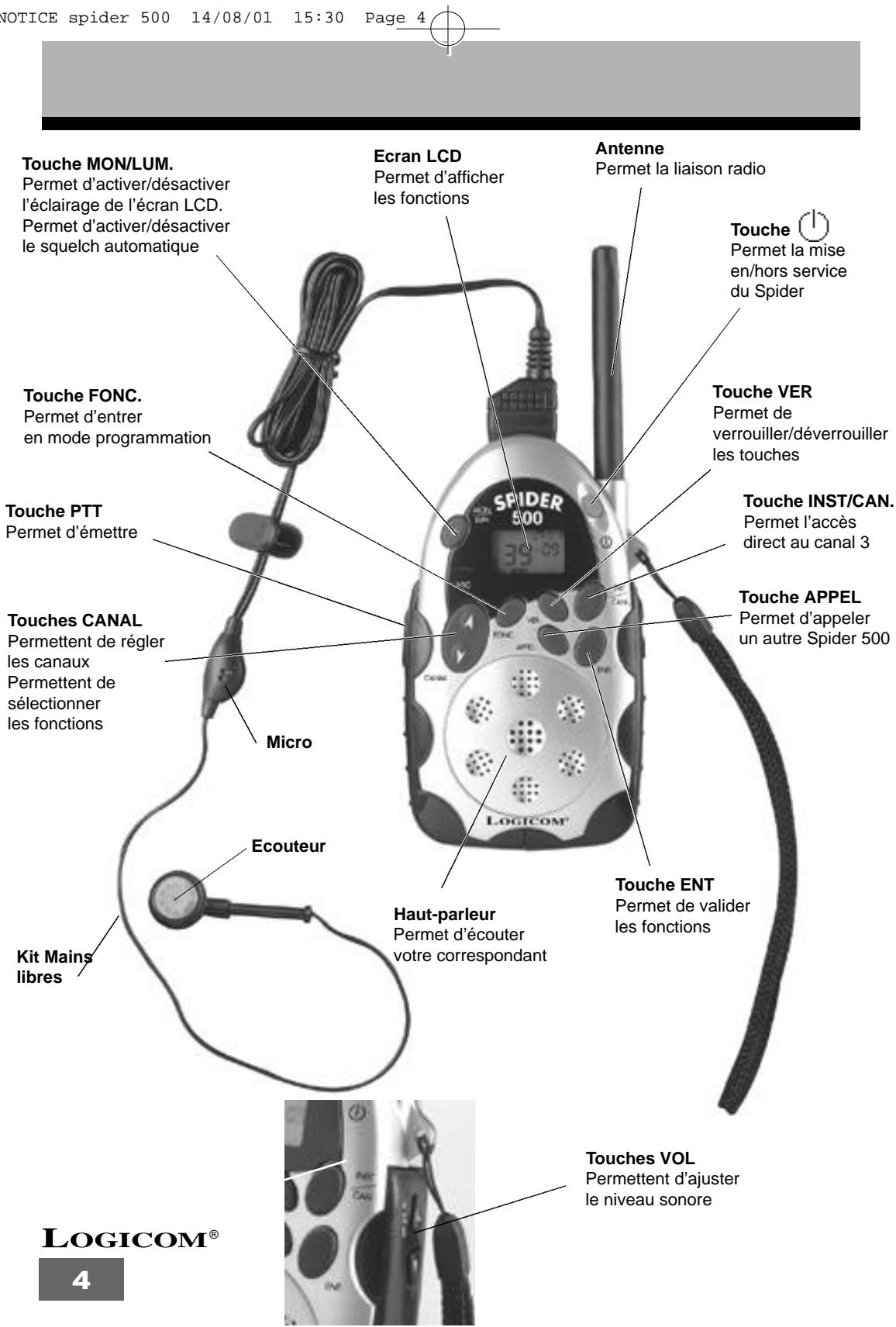

Le Spider 500 est un émetteur-recepteur qui permet de transmettre sur 6 canaux dans la bande UHF. Il est utilisable sans licence, sans abonnement ni taxe par n'importe qui. Les domains d'applications sont multiples et variés : sécurité, chantiers, loisirs, encadrement, sport, etc...
Son fonctionnement est très simple, permettant même d'être utilisé par des enfants.
Le Spider 500 a été conçu pour être utilisé avec un ou plusieurs Spider. Dans ce manuel d'utilisation, le correspondant est un autre utilisateur du Spider avec lequel vous communiquer.
Le Spider 500 est conforme à la norme ETS 300-220.
1 Précautions concernant les piles
Pour réduire les risques d'incendie ou de blesser quelqu'un, veuillez bien dire et suivre les instructions suivantes :
- Ne pasmettre les piles dans un feu. Elles pourraient exploser. Renseignez-vous aupres de votre réseau local pour connaître les dispositions speciales pour leur destruction.
- Ne pas jeter les piles à la poubelle. Renseignez-vous auprès de votre réseau local pour connaître les dispositions spéciales pour leur destruction.
- Ne pas ouvrir ou endommager les piles. Le dégagement d'électrolyte est corrosif et peut provoquer des dommages aux yeux et à la peau. Il peut être toxique s'il est avale.
- Ne pas tenter de recharger les piles fournies avec l'appareil. Elles pourraient degager de l'électrolyte corrosif ou exposer.
- Lors de la pose des piles dans l'appareil, la polarité doit être respectée. L'inversion d'une pile peut la décharger et il peut en résultat une fuite d'électrolyte ou une explosion.
- Enlever les piles d'un apparéil qui ne sera pas utilisé durant une longue période (plusieurs mois ou plus) car, pendant ce temps, les piles peuvent suinter dans l' apparéil.
- Débarrasser l'appareil des piles usées, car celles-ci sont susceptibles de suinter dans l'appareil.
NB: Conserver précieusement ce manuel d'utilisation pour toutes références futures.
LOGICOM®

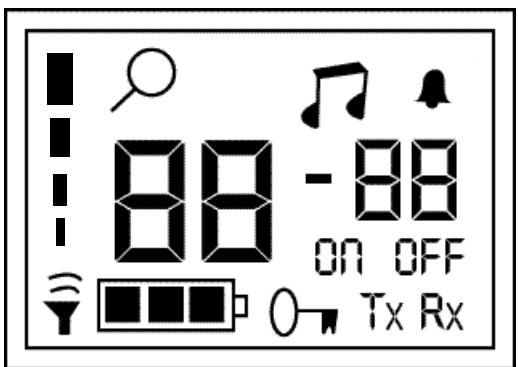

Ecran LCD
Indique le numero du canal.
Indique le numero du code CTCSS.
Indique que la fonction de recherche automatique des canaux ou du code CTCSS est selectionnée.
Indique que la fonction 5 est activée. (voir page 12)
Indique que l'avertisseur d'appele est activé.
Indique que la fonction selectionnelle est activée.
Indique que la fonction selectionnelle est désactivée.
Indique le niveau du volume.
Indique que les touches MON/LUM, FONC, INST/CAN, CANAL et ENT sont verrouillées.
Indique la réception d'un appel (votre correspondant vous parle).
Indique l'émission d'un appel (vous parlez à votre correspondant).
Indique que le taux de charge des piles est à pleine charge (100%).
Indique que le taux de charge des piles est à 2/3 de la pleine charge (66%).
Indique que le taux de charge des piles est à 1/3 de la pleine charge (33%). Les piles sont faibles.
LOGICOM
6
2 Mise en place des piles
Insérer les 3 piles fournies de 1,5 V type AAA en respectant les polarités dans le compartment à piles (au dos de l'appareil). Suivre les 4 étapes suivantes :
1 - Tirer le levier sur le clip ceinture
2 - Pousser le clip ceinture vers le haut
3 - Enlever la vis
4 - Insérer les 3 piles
3 Mise/hors service du Spider 500
Pourmettre en service I'appareil,vousdevez appuyer et maintainir enfoncée la touche pendant2 secondes.Touslesicones s'affichentet un long bipest émispuisI'appareil estenmode de réception d'un appel.
Pourmettre hors service I'appareil,appuyer et maintainir enfoncée la touche jusqu'à ce que plus rien ne s'affiche.
4 Bip touches
Vous entendez un bip quand vous appuyez sur n'importe quelles touches sauf sur les touches PTT, MON/LUM, APPEL et ()
LOGICOM®
5 Eclairage de l'écran LCD
Appuyer sur la touche MON/LUM, l'écran restera éclairé pendant 10 secondes.
Voussouspoucez eteindre instantanement I'ecran LCD en appuyant de nouveau sur la touche MON/LUM.
6 Verrouiller/déverrouiller les touches
- Pour verrouiller les touches, appuyer sur la touche VER.
L'icone 0 - apparait sur I'ecran LCD .
Les touches suivantes seront bloquées : CANAL, ENT., FONC., INST/CAN.
Il n'y a plus de bips touches.
- Pour déverrouiller les touches, appuyer sur la touche VER.
L'icone 0 - disparait de I'ecran LCD.
7 Réglage du volume
Pour régler le volume, appuyer sur les touches VOL
:permetd'augmenterlevolume
:permet de diminuier le volume
L'écran LCD vous indique le niveau du volume
Tresfaible
□ ■ : Faible
Fort
:Trés fort
LOGICOM
8 Activer/Désactiver le Squelch automatique
Le Squelch est un système qui permet de supprimer le bruit (souffle) lorsque vous ne receivez pas de communication (en attente de réception d'un appel).
Par contre, le Squelch diminue la sensibilité de l'appareil à détecter un appel.
Il est donc parfois judicieux de désactiver la fonction du Squelch automatique afin de pouvoir receivevoir des transmissions difficiles (limite de portée, à peines audibles, ou fortement parasitées).
- Pour désactiver la fonction du Squelch automatique :
Appuyer et maintainir enfoncée la touche MON/LUM pendant 3 secondes.
L'icone Rx apparait et reste affichee sur I'ecran LCD.
- Pour activer de nouveau la fonction du Squelch automatique :
Appuyer et maintainir enfoncée la touche MON/LUM pendant 3 secondes.
L'icone Rx disparait de I'ecran LCD.
Remarque: le Squelch automatique est toujours activé à chaque mise en service de l'appareil.
9 Appeler un correspondant
- Appuyer sur la touche APPEL, l'icone Tx apparait sur l'écran LCD et reste affichée pendant 3 secondes.
- Une série de bips sonores préviendra votre correspondant.
10 Ecouter ou parler à votre correspondant
Vous ne pouvez pas en même temps parler à votre correspondant et l'écouter. Vous devez alternatively parler ou écouter libre correspondant.
LOGICOM®
- Pour écouter votre correspondant :
La touche PTT doit toujours être relachée (en attente de réception d'un appel).
Dès que vous correspondant commence à parler, l'icone Rx s'affiche sur l'écran LCD (vous écoutez votre correspondant) et resté visible pendant que vous correspondant vous parle. Lorsque l'icone Rx disparait, votre correspondant a terminé de parler, vous pouvez maintainant lui répondre.
- Pour parler à votre correspondant :
Appuyer et maintainir enforcée la touche PTT pendant que vous parlez (l'icone Tx s'affiche sur l'écran LCD et reste visible pendant que vous parlez) et relâcher la touche PTT des que vous cèsez de parler (l'icone Tx disparait).
Choix du canal :
En mode d'attente de réception d'un appel, vous pouvez sélectionner un canal compris entre 01 et 06 en appuyant sur les touches CANAL.
Accès direct au canal 3 :
En mode d'attente de reception d'un appel,
- appuyer sur la touche INST/CAN. pour revenir au canal 3.
- appuyer sur la touche INST/CAN. si vous souhaitez revenir au canal que vous utilisiez précédemment.
11 Utilisation du kit main libre
a) Installation :
- Soulever le cache au dessus de l'appareil et connecter le kit mains libres (voir page 4). Le kit mains libres est doté d'un micro et d'un écouteur.
b) Fonctionnement
Dès que le kit mains libres est connecté, l'appareil est en mode réception d'un appel, l'écouteur vous permettra d'entendre votre correspondant. Le micro fonctionne grâce à la détction de la voix, l'appareil émetdon des que vous commencez à parler (l'icone Tx s'affiche sur l'écran LCD).
LOGICOM
10
2 PROGRAMMATION DES FONCTIONS
Pour toutes les fonctions :
Appuyer sur FONC. pour programme la fonction 1.
- Avant de confirmer le réglage d'une fonction, vous pouze annuler le réglage en cours en appuyant sur la touche PTT afin de returner en attente de réception d'un appel.
- Pour confirmer le réglage d'une fonction :
-
Appuyer sur la touche ENT. afin de returner en attente de réception d'un appel.
-
Appuyer sur FONC. pour acceder aux fonctions suivantes.
Fonction 1 : Choix du code CTCSS :
Cette fonction vous permet de mieux sécuriser vos transmissions.
En selectionnant le code OO, vous annulez la fonction de codage CTCSS.
Le code CTCSS clignote sur I'ecran LCD.
- Appuyer sur les touches CANAL pour sélectionner un code CTCSS compris entre 01 et 38.
- Confirmer le réglage en appuyant sur la touche ENT.
FONCTION 2 : Recherche automatique du canal utilisé :
Cette fonction vous permet de déterminer si une émission est présente sur l'un des 6 canaux.
L'icone s'affiche sur I'écran LCD, et le numéro du canal clignote.
- Appuyer sur la touche ENT. pour commencer la recherche automatique d'un canal utilisé.
Quand le niveau de signal reçu de votre correspondant est plus haut que le niveau du Squelch, l'appareil s'arrête automatiquement à ce canal pendant 10 secondes.
- Vous pouvez maintainant arreter la fonction de recherche automatique des canaux en appuyant sur la touche ENT, l'appareil restera ainsi à ce canal (sinon il poursuivra la recherche d'un autre canal utilisé).
LOGICOM®
FONCTION 3 : Recherche automatique du code CTCSS :
Cette fonction vous permet de déterminer si une émission est présente en codage CTCSS.
- L'icone s'affiche sur I'ecran LCD: le code CTCSS clignote.
- Mème procédure qu'à la fonction 2.
FUNCTION 4: Activer/Désactiver l'avertisseur d'appeil :
Cette fonction vous permet de vous avertir par des bips sonores (pendant 3 secondes) que vous receivez un appel.
L'icone s'affiche sur I'ecran LCD.
- Appuyer sur la touche CANAL ▲ pour activer l'avertisseur d'appoint.
- L'icone ON clignote sur l'écran LCD.
- Appuyer sur la touche CANAL pour désactiver l'advertisseur d'appel.
- L'icone OFF clignote sur l'écran LCD.
- Confirmer le réglage en appuyant sur la touche ENT.
FUNCTION 5: Activer/Désactiver le bip de fin de réception :
Cette fonction vous permet de vous avertir par un bip que votre correspondant a fini de parler. Vous pouvez désormais lui répondre.
- L'icone 7 clignote sur I'écran LCD.
- Appuyer sur la touche CANAL ▲ pour activer le bip de fin de réception.
- L'icone ON est affichée sur l'écran LCD.
- Appuyer sur la touche CANAL pour désactiver le bip de réception.
- L'icone OFF est affichée sur l'écran LCD.
- Confirmer le réglage en appuyant sur la touche ENT.
LOGICOM
12
3 SPECIFICATIONS TECHNIQUES
1 Frequences correspondantes aux canaux page 14
2 Frequences correspondantes aux codes CTCSS page 14
3 Spécifications techniques page 15
LOGICOM®
13
1 Fréquences correspondantes aux canaux
| Canal. | Frequence (Mhz) |
| 01 | 446.03125 |
| 02 | 446.04375 |
| 03 | 446.05625 |
| 04 | 446.06875 |
| 05 | 446.08125 |
| 06 | 446.09375 |
2 Fréquences correspondantes aux codes CTCSS
| Code | Fréquence (Hz) | Code | Fréquence (Hz) |
| 01 | 67.0 | 20 | 131.8 |
| 02 | 71.9 | 21 | 136.5 |
| 03 | 74.4 | 22 | 141.3 |
| 04 | 77.0 | 23 | 146.2 |
| 05 | 79.7 | 24 | 151.4 |
| 06 | 82.5 | 25 | 156.7 |
| 07 | 85.4 | 26 | 162.2 |
| 08 | 88.5 | 27 | 167.9 |
| 09 | 91.5 | 28 | 173.8 |
| 10 | 94.8 | 29 | 179.9 |
| 11 | 97.4 | 30 | 186.2 |
| 12 | 100.0 | 31 | 192.8 |
| 13 | 103.5 | 32 | 203.5 |
| 14 | 107.2 | 33 | 210.7 |
| 15 | 110.9 | 34 | 218.1 |
| 16 | 114.8 | 35 | 225.7 |
| 17 | 118.8 | 36 | 233.6 |
| 18 | 123.0 | 37 | 241.8 |
| 19 | 127.3 | 38 | 250.3 |
LOGICOM®
3 Spécifications techniques
Puisance
500 mW
- Plage de fréquence
446,03125 à 446,09375 MHz
- Nombre de canaux
6
- Espacement des canaux
12,5 KHz
- Alimentation
4,5 V (3 piles de 1,5 V type AAA)
La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.
Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice d'une protection insuffisante contre la chaleur, l'humidité ou le gel.
La garantie s'étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.
5 PROCEDURE POUR CONTACTER LE S.A.V.
Remarque: Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sur que vous ayez une panne.
- Munissez-vous de votre apparéil.
- Vous dispose de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
- Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
LOGICOM®
15
Cet apparéil est destiné à la France.
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRès-VENTE
Tél.: 01 48 63 67 94
0148636795
LOGICOM S.A.
Z.I. PARIS NORD 2
74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
