SPIDER - Talkie-walkie LOGICOM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SPIDER LOGICOM au format PDF.
| Type de produit | Talkie-walkie UHF |
| Marque | LOGICOM |
| Modèle | SPIDER |
| Plage de fréquence | 433,075 - 434,775 MHz |
| Nombre de canaux | 69 |
| Espacement des canaux | 25 kHz |
| Alimentation | 4,5 V (3 piles AAA 1,5 V) |
| Portée maximale | Jusqu'à 3 km en champ libre (estimation) |
| Codage CTCSS | 38 sous-canaux (67,0 - 254,1 Hz) |
| Fonctions principales | Squelch automatique, recherche de canal/CTCSS, appel, vibreur/sonnerie, bip fin de réception, verrouillage touches, éclairage LCD |
| Affichage | LCD avec indicateurs de canal, code CTCSS, batterie, réception/émission |
| Kit mains libres | Oui (prise intégrée) |
| Antenne | Antenne fixe intégrée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. |
| Précautions de sécurité | Ne pas jeter les piles au feu, ne pas tenter de les recharger, respecter la polarité, retirer les piles en cas d'inutilisation prolongée. |
| Pièces détachées et réparabilité | Contactez le service après-vente LOGICOM (01 48 63 67 94 / 95). |
| Informations générales | Utilisation sans licence, conforme aux normes ETS 300-220 et ETS 300-683. |
FOIRE AUX QUESTIONS - SPIDER LOGICOM
Questions des utilisateurs sur SPIDER LOGICOM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Talkie-walkie au format PDF gratuitement ! Retrouvez votre notice SPIDER - LOGICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPIDER de la marque LOGICOM.
MODE D'EMPLOI SPIDER LOGICOM
Tél. : 01 48 63 67 94
01 48 63 67 95
Manuel d'utilisation
A lire impérativement avant la mise en service de l'appareil.
SOMMAIRE
Présentation de l'appareil page 4
1 Précautions concernant les piles page 4
2 Mise en place des piles page 6
3 Mise/hors service du Spider page 6
4 Bip touches page 6
5 Eclairage de l'écran LCD page 6
6 Verrouiller/déverrouiller les touches page 6
7 Réglage du volume page 7
8 Activer/désactiver le Squelch automatique page 7
9 Appeler un correspondant page 7
10 Ecouter ou parler à votre correspondant page 8
11 Activer/Désactiver le codage CTCSS page 9
Programmation des fonctions page 9
1 Fréquences correspondantes aux canaux page 12
2 Fréquences correspondantes aux codes CTCSS page 13
3 Spécifications techniques page 14
LOGICOM®
Ecran LCD permet d'afficher les fonctions
Antenne permet la liaison radio
Touche ⏻ permet la mise en/ hors service du Spider
Touche FONC. permet d'entrer en mode programmation
Touche PTT permet d'émettre
Touches CANAL permet de régler les canaux permet de sélectionner les fonctions
Kit Mains libres
Haut-parleur permet d'écouter votre correspondant
Touche ENT permet de valider les fonctions
LOGICOM®
PRESENTATION DE L'APPAREIL
Le Spider est un émetteur-récepteur qui permet de transmettre sur 69 canaux dans la bande UHF. Il est utilisable sans licence, sans abonnement ni taxe par n'importe qui. Les domaines d'applications sont multiples et variés : sécurité, chantiers, loisirs, encadrement, sport, etc...
Son fonctionnement est très simple, permettant même d'être utilisé par des enfants.
Le Spider a été conçu pour être utilisé avec un ou plusieurs Spider. Dans ce manuel d'utilisation, le correspondant est un autre utilisateur du Spider avec lequel vous communiquer.
Le Spider est conforme aux normes ETS 300-220 et ETS 300-683.
1 Précautions concernant les piles
Pour réduire les risques d'incendie ou de blesser quelqu'un, veuillez bien lire et suivre les instructions suivantes :
- Ne pas mettre les piles dans un feu. Elles pourraient exploser. Renseignez-vous auprès de votre réseau local pour connaître les dispositions spéciales pour leur destruction.
- Ne pas jeter les piles à la poubelle. Renseignez-vous auprès de votre réseau local pour connaître les dispositions spéciales pour leur destruction.
- Ne pas ouvrir ou endommager les piles. Le dégagement d'électrolyte est corrosif et peut provoquer des dommages aux yeux et à la peau. Il peut être toxique s'il est avalé.
- Ne pas tenter de recharger les piles fournies avec l'appareil. Elles pourraient déga- ger de l'électrolyte corrosif ou exploser.
- Lors de la pose des piles dans l'appareil, la polarité doit être respectée. L'inversion d'une pile peut la décharger et il peut en résulter une fuite d'électrolyte ou une explosion.
- Enlever le pile d'un appareil qui ne sera pas utilisé durant une longue période (plusieurs mois ou plus) car, pendant ce temps, les piles peuvent suinter dans l'appareil.
- Débarrasser l'appareil des piles usées, car celles-ci sont susceptibles de suinter dans l'appareil.
NB : Conserver précieusement ce manuel d'utilisation pour toutes références futures.
LOGICOM®

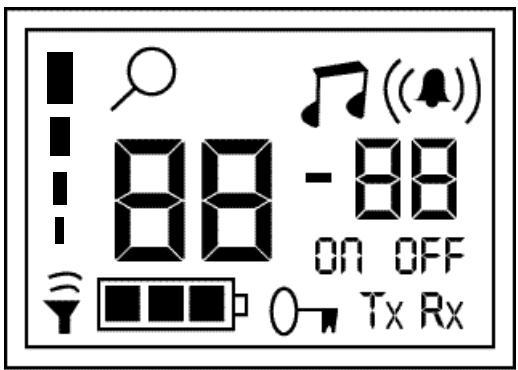

Ecran LCD
indique le numéro du canal.
indique le numéro du code CTCSS.
indique que la fonction de recherche automatique des canaux ou du code CTCSS est sélectionnée.
indique que la fonction 5 est activée.
indique que l'avertisseur d'appel est programmé en vibreur.
indique que l'avertisseur d'appel est programmé en sonnerie.
indique que la fonction sélectionnée est activée.
indique que la fonction sélectionnée est désactivée.
indique le niveau du volume.
indique que les touches sont verrrouillées.
indique la réception d'un appel (votre correspondant vous parle).
indique l'émission d'un appel (vous parlez à votre correspondant).
indique que le taux de charge des piles est à pleine charge (100 %).
indique que le taux de charge des piles est à 2/3 de la pleine charge (66 %).
indique que le taux de charge des piles est à 1/3 de la pleine charge (33 %).
L'icône clignote indiquant que les piles sont trop faibles.
LOGICOM®
2 Mise en place des piles
Oter la vis sur la trappe piles.
Insérer les 3 piles fournies de 1,5 V type AAA en respectant les polarités dans le compartiment à piles.
3 Mise/hors service du Spider
Pour mettre en service le Spider, vous devez appuyer sur la touche ⏻ pendant 2 secondes. Tous les icônes s'affichent pendant 3 secondes sur l'écran LCD puis l'appareil est en mode de réception d'un appel.
Pour mettre hors service le Spider, vous devez appuyer sur la touche ⏻ jusqu'à ce que plus rien ne s'affiche sur l'écran LCD.
4 Bip touches
Vous entendez un bip quand vous appuyez sur n'importe quelles touches sauf sur les touches PTT, MON/LUM et ⏻
5 Eclairage de l'écran LCD
Appuyer sur la touche MON/LUM, l'écran restera éclairé pendant 10 secondes.
Vous pouvez éteindre l'écran LCD en appuyant de nouveau sur la touche MON/LUM.
6 Verrouiller/déverrouiller les touches
- Pour verrouiller les touches, appuyer sur la touche VER.
- L'icône apparaît sur l'écran LCD.
Les touches suivantes seront bloquées : CANAL, ENT., FONC., INST/CAN.
⚠ Il n'y a plus de bips touches.
- Pour déverrouiller les touches, appuyer sur la touche VER.
- L'icône disparaît de l'écran LCD.
LOGICOM®
7 Réglage du volume
Pour régler le volume, appuyer sur les touches VOL
▲ : permet d'augmenter le volume
▼ : permet de diminuer le volume
L'écran LCD vous indique le niveau du volume
|| ■ : Très faible
|| ■ ■ : Faible
|| ■ ■ ■ : Fort
|| ■ ■ ■ ■ : Très fort
8 Activer/Désactiver le Squelch automatique
Le Squelch est un système qui permet de supprimer le bruit (souffle) lorsque vous ne recevez pas de communication (en attente de réception d'un appel).
Par contre, le Squelch diminue la sensibilité de l'appareil à détecter un appel.
Il est donc parfois judicieux de désactiver la fonction du Squelch automatique afin de pouvoir recevoir des transmissions difficiles (limite de portée, à peines audibles, ou fortement parasitées).
- Pour désactiver la fonction du Squelch automatique :
Appuyer sur la touche MON/LUM pendant 3 secondes.
L'icône Rx apparaît et reste affichée sur l'écran LCD.
- Pour activer de nouveau la fonction du Squelch automatique :
Appuyer sur la touche MON/LUM pendant 3 secondes.
L'icône Rx disparaît de l'écran LCD.
9 Appeler un correspondant
- Appuyer sur la touche APPEL, l'icône Tx apparaît sur l'écran LCD et reste affichée pendant 3 secondes.
LOGICOM®
10 Ecouter ou parler à votre correspondant
Vous ne pouvez pas en même temps parler à votre correspondant et l'écouter. Vous devez alternativement parler ou écouter votre correspondant.
- Pour écouter votre correspondant :
La touche PTT doit toujours être relâchée (en attente de réception d'un appel).
Dès que votre correspondant commence à parler, l'icône Rx s'affiche sur l'écran LCD (vous écoutez votre correspondant) et reste visible pendant que votre correspondant vous parle.
Lorsque l'icône Rx disparaît, votre correspondant a terminé de parler, vous pouvez maintenant lui répondre.
- Pour parler à votre correspondant :
Appuyer et maintenir la touche PTT enfoncée pendant que vous parlez (l'icône Tx s'affiche sur l'écran LCD et reste visible pendant que vous parlez) et relâcher la touche PTT dès que vous cessez de parler (l'icône Tx disparaît).
Choix du canal :
En mode d'attente de réception d'un appel, vous pouvez sélectionner un canal compris entre 01 et 69 en appuyant sur les touches CANAL ▲.
Accès direct au canal 38 :
En mode d'attente de réception d'un appel,
- appuyer sur la touche INST/CAN. pour revenir au canal 38.
- appuyer sur la touche INST/CAN. si vous souhaitez revenir au canal que vous utilisiez précédemment.
LOGICOM®
11 Activer/Désactiver le codage CTCSS
- Appuyer et maintenir enfoncée la touche FONC. pendant 3 secondes.
- Appuyer sur la touche CANAL ▲ pour activer le codage CTCSS.
• L'icône ON clignote sur l'écran LCD. - Appuyer sur la touche CANAL ▼ pour désactiver le codage CTCSS.
• L'icône OFF clignote sur l'écran LCD. - Confirmer le réglage en appuyant sur la touche ENT.
PROGRAMMATION DES FONCTIONS
Pour toutes les fonctions :
- Appuyer sur FONC. pour programmer la fonction 1.
- Avant de confirmer le réglage d'une fonction, vous pouvez annuler le réglage en cours en appuyant sur la touche PTT afin de retourner en attente de réception d'un appel.
- Pour confirmer le réglage d'une fonction :
- appuyer sur la touche ENT. afin de retourner en attente de réception d'un appel.
- Appuyer sur FONC. pour accéder aux fonctions suivantes.
⚠️ Si la fonction de codage CTCSS est désactivée l'appareil commence directement par la fonction 2.
LOGICOM®
FONCTION 1 : Choix du code CTCSS :
Cette fonction doit être activée au préalable (voir chapitre 11).
Le code CTCSS clignote sur l'écran LCD.
- Appuyer sur les touches CANAL pour sélectionner un code CTCSS compris entre 01 et 38.
En sélectionnant le code OO, vous annulez la fonction de codage CTCSS.
- Confirmer le réglage, en appuyant sur la touche ENT.
FONCTION 2 : Recherche automatique du canal utilisé :
Cette fonction vous permet de déterminer si une émission est présente sur l'un des 69 canaux.
- L'icône 📄 s'affiche sur l'écran LCD, et le numéro du canal clignote.
- Appuyer sur la touche ENT. pour commencer la recherche automatique d'un canal utilisé.
Quand le niveau de signal reçu de votre correspondant est plus haut que le niveau du Squelch, l'appareil s'arrêtera automatiquement à ce canal pendant 10 secondes.
- Vous pouvez maintenant arrêter la fonction de recherche automatique des canaux en appuyant sur la touche ENT, l'appareil restera ainsi à ce canal (sinon il poursuivra la recherche d'un autre canal utilisé).
FONCTION 3 : Recherche automatique du code CTCSS :
Cette fonction vous permet de déterminer si une émission est présente en codage CTCSS.
- L'icône 📊 s'affiche sur l'écran LCD : le code CTCSS clignote.
- Même procédure qu'à la fonction 2.
LOGICOM®
FONCTIO 4 : Réglage du signal de l'avertisseur d'appel :
Cette fonction vous permet de vous avertir pendant 3 secondes que vous recevez un appel. Il y a 3 modes d'avertissement ; par une sonnerie, en faisant vibrer l'appareil (vibreur) ou les 2 à la fois.
- Appuyer sur les touches CANAL pour sélectionner le type d'avertisseur d'appel que vous désirez :
- L'icône ▲ s'affiche sur l'écran LCD : l'avertisseur d'appel est en sonnerie.
- L'icône (( )) s'affiche sur l'écran LCD : l'avertisseur d'appel est en vibreur.
- Les icônes ▲ et (( )) s'affichent sur l'écran LCD, l'avertisseur d'appel est à la fois en sonnerie et en vibreur.
- Confirmer le réglage en appuyant sur la touche ENT.
FONCTION 5 : Activer/désactiver le long bip de fin de réception :
Cette fonction vous permet de vous avertir par un long bip que votre correspondant a terminé de parler. Vous pouvez désormais lui répondre.
• L'icône ♪ clignote sur l'écran LCD.
- Appuyer sur la touche CANAL ▲ pour activer le long bip de fin de réception.
• L'icône ON est affichée sur l'écran LCD.
- Appuyer sur la touche CANAL ▼ pour désactiver le long bip de réception.
• L'icône OFF est affichée sur l'écran LCD.
- Confirmer le réglage en appuyant sur la touche ENT.
LOGICOM®
1 Fréquences correspondantes aux canaux
| Ch. | Freq. (Mhz) | Ch. | Freq. (Mhz) |
| 01 | 433.075 | 36 | 433.950 |
| 02 | 433.100 | 37 | 433.975 |
| 03 | 433.125 | 38 | 434.000 |
| 04 | 433.150 | 39 | 434.025 |
| 05 | 433.175 | 40 | 434.050 |
| 06 | 433.200 | 41 | 434.075 |
| 07 | 433.225 | 42 | 434.100 |
| 08 | 433.250 | 43 | 434.125 |
| 09 | 433.275 | 44 | 434.150 |
| 10 | 433.300 | 45 | 434.175 |
| 11 | 433.325 | 46 | 434.200 |
| 12 | 433.350 | 47 | 434.225 |
| 13 | 433.375 | 48 | 434.250 |
| 14 | 433.400 | 49 | 434.275 |
| 15 | 433.425 | 50 | 434.300 |
| 16 | 433.450 | 51 | 434.325 |
| 17 | 433.475 | 52 | 434.350 |
| 18 | 433.500 | 53 | 434.375 |
| 19 | 433.525 | 54 | 434.400 |
| 20 | 433.550 | 55 | 434.425 |
| 21 | 433.575 | 56 | 434.450 |
| 22 | 433.600 | 57 | 434.475 |
| 23 | 433.625 | 58 | 434.500 |
| 24 | 433.650 | 59 | 434.525 |
| 25 | 433.675 | 60 | 434.550 |
| 26 | 433.700 | 61 | 434.575 |
| 27 | 433.725 | 62 | 434.600 |
| 28 | 433.750 | 63 | 434.625 |
| 29 | 433.775 | 64 | 434.650 |
| 30 | 433.800 | 65 | 434.675 |
| 31 | 433.825 | 66 | 434.700 |
| 32 | 433.850 | 67 | 434.725 |
| 33 | 433.875 | 68 | 434.750 |
| 34 | 433.900 | 69 | 434.775 |
| 35 | 433.925 |
LOGICOM®
2 Fréquences correspondantes aux codes CTCSS
| Sub ch. | Freq. (Hz) | Sub ch. | Freq. (Hz) |
| 01 | 67.0 | 20 | 131.8 |
| 02 | 71.9 | 21 | 136.5 |
| 03 | 74.4 | 22 | 141.3 |
| 04 | 77.0 | 23 | 146.2 |
| 05 | 79.7 | 24 | 151.4 |
| 06 | 82.5 | 25 | 156.7 |
| 07 | 85.4 | 26 | 162.2 |
| 08 | 88.5 | 27 | 167.9 |
| 09 | 91.5 | 28 | 173.8 |
| 10 | 94.8 | 29 | 179.9 |
| 11 | 97.4 | 30 | 186.2 |
| 12 | 100.0 | 31 | 192.8 |
| 13 | 103.5 | 32 | 203.5 |
| 14 | 107.2 | 33 | 210.7 |
| 15 | 110.9 | 34 | 218.1 |
| 16 | 114.8 | 35 | 225.7 |
| 17 | 118.8 | 36 | 233.6 |
| 18 | 123.0 | 37 | 241.8 |
| 19 | 127.3 | 38 | 250.3 |
| 39 | 254.1 |
LOGICOM®
3 Spécifications techniques
- Plage de fréquence 433,075-434,775 Mhz
- Espace des canaux 25 KHz
- Nombre de canaux 69
- Alimentation 4,5 V (3 piles de 1,5 V type AAA)
LOGICOM®
Cet équipement a reçu l'agrément conformément à la décision 98/482/CE du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTPC).
Toutefois, comme il existe des différences d'un pays à l'autre entre les RTPC, l'agrément en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTPC.
En cas de problème, vous devez contacter en premier lieu votre fournisseur.
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE
Tél. : 01 48 63 67 94
01 48 63 67 95
LOGICOM S.A.
Z.I. PARIS NORD 2
74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
