MODE D'EMPLOI TJ08-E SILVERSTONE
Dessarrez les vis des deux panneaux latéraux pour les retirer.
ESPAÑOL
Desserez les six vis du panneau supérieur pour le retirer.
ESPAÑOL
Desserrez les trois vis tenant le plateau de la carte mère pour le démonter.
ESPAÑOL
Insérez l'alimentation par le dessus, si l'alimentation possède un ventilateur intégré de 120mm ou plus, nous vous recommandons de l'installer avec le ventilateur orienté vers le bas.
ESPAÑOL
Installez le lecteur 2.5" dans le bas du boîtier et fixez-le avec des vis.
ESPAÑOL
Installez la plaque arrière de la carte mère dans le boîtier.
ESPAÑOL
Instaiez la carte mère sur son support. Si vous avez déjà installé un dissipateur de processeur de grande taille sur la carte mère, nous vous recommandons de brancher tout de suite les câbles ATX12V 4pin ou EPS 8pin de votre alimentation à sur votre carte mère pour rendre l'installation plus facile plus tard.
ESPAÑOL
Remetiez la carte mère assemblé à son support dans le bottier. Si vous avez soit le câble ATX12V 4pin soit le câble EPS 8pin déjà branché, veuillez bien vérifier de l'avoir passé par l'ouverture entre l'alimentation et le compartiment de la carte mère.
ESPAÑOL
Nous vous recommandons de commencer à gérer l'organisation des câbles maintenant comment l'ATX 24-pin, les connecteurs des ports E/S de façade, et tout autre connecteur des appareils du panneau frontal.
ESPAÑOL
Faites passer tous les câbles de l'alimentation par l'ouverture situé à sa gauche. Les câbles non utilisés peuvent être logés dans l'espace supplémentaire disponible à sa droite. Si vous avez une alimentation à câblage modulaire, veuillez-les détacher.
ESPANOL
Retirez le cache de la bale externe 3.5" pour installer un apparell 3.5". Si vous avez besoin d'installer un diseque dur 3.5" dans cet emplacement, veuillez l'installer au fondu du boîtier afin de réinstaller le cache de la bale 3.5".
ESPAÑOL
Retirez les caches des bales 5.25" pour installer vos apparels.
ESPAÑOL
Retirez le casier des lecteurs 3.5°.
ESPAÑOL
Installez les disques durs 3.5° dans le casier.
ESPAÑOL
Branchez tous les câbles pour les lecteurs 5.25", 3.5", et 2.5" selon vos besoins et ensuite remettez le casier dans le boîtier avec faisant cheminer correctement les câbles.
ESPAÑOL
Retirez les équerres pour installer vos cartes d'extension. Les emplacements inutilisés doivent garder leur équerre.
ESPAÑOL
Réinstallez le panneau supérieur.
ESPAÑOL
Reinstale el panel superior
ITALIANO
Réinstallez les deux panneaux latéraux pour terminer le montage.
ESPAÑOL
Guide d'installation des Interrupteurs d'allumage et de réinitialisation :
Veuillez-vous référer au manuel de votre caris mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possède pas de polarité, donc ils peuvent être branché dans les deux sens.
ESPAÑOL
Guide d'installation du connecteur LED :
Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les câbles colorées en blanc sont négatifs alors que ceux d'une autre couleur sont positifs. Les câbles de la LED Power sont séparés afin d'être compatible avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne polarité en vous référant au manuel de votre carte mère.
ESPANOL
Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.
ESPAÑOL

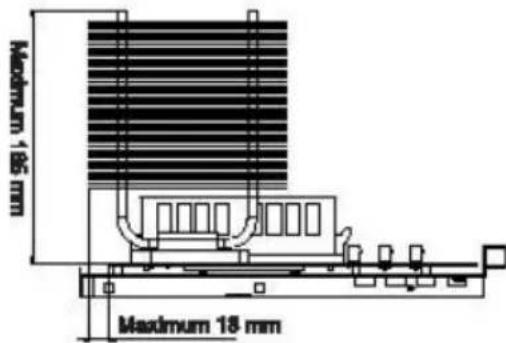

La hautleur maximale est de 165mm et il y a une espace de 18mm autour du bord supérieur de la carte mère.
L'espace vera l'avant du boîtier varie selon la façon dont vous avez remplie le casier à disques dure. Il y a un espace de 186mm entre le bord des disques dure installée et de la carie mère moins approximativement 11mm pour un connecteur BATA à 50 degrés (encore moins d'espace avec un connecteur standard à 150 degrés). Si vous essayez de remplir le casier à lecleura, veuillez le ventilateur à l'arrière du disépeteur de processeur comme montré sur l'Illustration afin d'empêcher toutes interférences.
Longueur totale de l'alimentation et du lecteur :
Les logements pour l'alimentation et le lecteur optique partage le même plan dans le TJ08-E est dispose d'un longueur limite de 382mm en incluant l'espace pour les câbles. Nous vous recommandons une taille maximale pour l'alimentation de 160mm comme la SilverStone ST1000-P.
ESPAÑOL
Le photo montre une alimentation de 180mm de long (SilverStone ST1200-G) et un lecteur optique SATA de 170mm de long installés dans le TJ06-E avec les câbles fortement tordue pour pouvoir tenir en place. Dans cette configuration le lecteur optique doit d'abord être démonté afin de pouvoir débrancher les câbles modulaires de l'alimentation. Si vous avez besoin d'installer deux lecteurs optique, nous vous recommandons aboulement d'utiliser une alimentation d'une longueur intérieure ou égale à 160mm. Si vous avez besoin d'installer une alimentation délivrant une forie puissance comme la SilverStone ST1200-G de 180mm de long, nous vous recommandons d'installer un lecteur optique dans une bale 5.25" qui n'interrière pas avec les câbles de l'alimentation. Sans avoir besoin de compter un lecteur optique, la taille maximale autorisée pour l'alimentation est de 185mm.
ENPAÑOL
La taille maximale des lecteurs optique est de 220mm. Si le lecteur optique dépasse les 185mm, il commencera à occuper l'espace destiné au trou du compartiment de l'alimentation utilisé pour faire passer les câbles. Si vous avez besoin d'utiliser un lecteur de blu-ray court, nous vous recommandons d'acheter un modèle comme la Lite-On IHBS112.
ESPAÑOL
B: Recommandations de longueurs des câble de l'alimentation:
ESPAÑOL
La premier et le deuxième emplacement sont compatible avec des cartes de 13.25° de long
Les troblème et quatrième emplacements sont compatibles avec des cartes de 13.3 ^e avec leur support intégré
Si les quatre emplacements doivent être occupée par des caries graphiques possédant un support intégré, nous vous recommandons de remplacer le ventilateur de 180mm par un ventilateur de 140mm d'une épaisseur de 25mm.
ESPAÑOL
Il y a une distance de 54mm entre la carte mère et les diseques dure. Si vous avez des barrettes mémoires similaires à celles montrées dans l'illustration, veuillez démonter les dissipateurs avant de les installer.
ESPAÑOL
Premièrement mettez le boîtier sur le côté, vérifiez bien qu'il soit bien à plat
ESPAÑOL
Le support intégré du processeur a déjà été installé dans une position couramment utilisé. Vous pouvez desserrer la vis du milieu pour l'étendre complètement
ESPAÑOL
Si la position du support n'est pas optimale pour votre configuration, retirez deux vis supplémentaires sur les côtés gauche et droit pour bougez le support. Après avoir trouvé la position optimale pour votre configuration, fixez les vis.
ESPAÑOL
Poussez le bras du support pour toucher le dissipateur de processeur installé et ensuite fixez la vais du milieu.
ESPAÑOL
Remettez le boîtier debout pour laisser le dissipateur du processeur s'appuyer naturellement sur le support.
ESPAÑOL
Intervallie recommandé pour le support:
De au delà de 18mm du bord de la carte mère à 30mm à l'intérieur du bord de la carte mère.
La plupart des dissipateurs de type tour équipé d'un ventilateur de 120mm doivent être compatible.
ESPAÑOL
Un support en plastique est situé au dessus du casier à disques durs pour permettre de maintenir la face arrière des cartes graphiques installée dans le premier emplacement. Le support par défaut est conçu pour maintenir les cartes graphiques ayant une plaque arrière, sa position de support est de 3mm depuis le bord de la carte graphique.
EBPAÑOL
Si la carte graphique que vous utilisez ne possède pas de plaque amière, veuillez coller le bloc de mousses inclus sur le support en plastique du casier pour améliorer le maintien.
ESPAÑOL
La taille minimale des cartes graphiques requérant un maintient est de 240mm (ou 9.5 pouces), les cartes plus courtes n'ont pas besoin d'utiliser la fonction de support.
ESPAÑOL
Si vous installez un disalpateur de processeur de type "tour", nous vous recommandons que le ventilateur du dissipateur souffle vers l'arrière pour fonctionner dans la même sans que le flux d'air généré par le T.J08-E lui-même.
ESPANDL
Veuillez ne pas retirer le casier à disques dura même si vous ne prévoyez pas d'installer des disques dura dans le casier. La casier permet de guider le flux d'air générer par le ventilateur d'admission.
ESPAÑOL
FRANÇAIS Lorsque vous cholsnez une carte graphique, nous recommandone les modèles qui ont des ventilateurs qui souffient en est haut pour fonctionner dans le même sans que le flux d'air généré par le TJ08-E lui-même reaction par l'équera arrêté, ceci assurer un flux d'air régulier et efficace dans le TJ08-E pour des performances de retroidissement modmales.
Il y a plein d'accroches-câbles disponible dernière le support de la carte mère que vous pouvez utiliser pour organiser votre câblage.
ESPAÑOL
Essayer de faire passer vos câble à travers les trois trous ovaies
ESPAÑOL
Il y a moins de 10mm entre le bord frontal du support de la carte mère et le panneau latéral gauche. L'espace entre le bord supérieur du casier 5.25" et le panneau supérieur est également inférieur à 10mm. Ces espaces ont été conçus pour renforcer la structure du boîtier et ne sont pas dédiée pour stocker des câbles et des connecteurs donc veuillez ne pas les utiliser pour éviter des dégêts.
ESPAÑOL
Le régime des ventilateur AP181 Air Penetrator du TJ08-E peut être ajusté sur 700 tr/min ou sur 1200 tr/min.
Les régimes ont été conçus pour un usage silencieux et performant.
Guide des interrupteurs des ventilateurs de 180mm: "L" indique le statut de petit vitesse (Low), "H" indique le statut de grande vitesse (High).
ESPAÑOL
SilverStone vend aussi trois modèles de ventilateur de 180mm pour le remplacement ou une amélioration: Si vous voulez réduire le flux d'air, le ventilateur frontal peut être remplacé par un modèle de 140mm.
ESPAÑOL
La conception à pression d'air positive du TJ08-E est une configuration efficace permettant de réduire l'accumulation de la poussière dans le boîtier. De petites particules d'air ou de peluche vont s'accumuler avec le temps sur les filtres d'aspiration, et non sur les composants à l'intérieur du boîtier. Pour conserver les excellentes performances de refroidissement du TJ08-E au fil des ans, nous vous recommandons de nettoyer l'ensemble des filtres des ventilateurs, tous les trois ou six mois (selon votre environnement). Vous trouverez ci-dessous les étapes vous expliquant comment retirer les filtres des ventilateurs.
Le filtre frontal peut être démonté par le côté gauche ou droit. Pour le retirer, poussez une des côtés du filtre et tirez le côté opposé.
ESPAÑOL
Le filtre de l'alimentation du panneau supérieur peut être démonté en l'éloignant du boîtier.
ESPAÑOL
Le TJ08-E est compatible avec l'installation du SST-CLEARCMOS dans une partie spéciale du boîtier, vold un exemple ci-dessous:
EBPAÑOL
Retirez les deux panneaux latéraux
ESPAÑOL
Retirez le filtre du ventilateur frontal
ESPAÑOL
Retirez le principal casier à lecteurs
ESPAÑOL
Quite la carcasa del disco principal
ITALIANO
Desserrez les vis fixant le panneau frontal pour le retirer
ESPAÑOL
Desserrez les vis fixant l'interrupteur de vitesse du ventilateur, puis faites passer l'interrupteur à travers le petit trou à droite des bales 5.25 ^a
ESPAÑOL
Desserrez les vis fixant le ventilateur pour le démonter
ESPAÑOL
Pour réinstaller le ventlateur, veuillez simplement suivre les Instructions en sens Inverse, lorsque vous aurez réinstallé l'interrupteur de vitesse du ventilateur, veuillez bien vérifier que vous avez le câble jaune vers le haut.
ESPAÑOL
Un câble de vanouillage peut être acheté pour utilisé l'emplacement de sécurité Kensington situé à l'arrière du TJ08-E pour empêcher le bottler d'être déplacé ou ouvert.
Prudence : Veuillez vérifier la compatibilité avant d'acheter le verrou et le câble pour l'utiliser avec l'emplacement de sécurité Kensington du TJ08-E.
ESPAÑOL
Q: Si fai un dissipateur de processeur de type tour, est-il possible de l'utiliser sans ventilateur?
R: A partir des tests que nous avons menés durant le développement, un disipateur de type tour peut être utilisé sans ventilateur et ainsi dépendre des ventilateurs du bottler pour refroidir le processeur ayant un TDP jusqu'à 130W (Core I7, non overclocké). Cependant, les performances peuvent variées en fonction de la qualité du disipateur et d'autres facteurs, donc vous devez vous-même tester les limites de votre système.
ESPAÑOL
Q: Comment puis-je démonter un disque dur installé dans la baie 3.5" la plus basse avec la carte mère installée ?
R: Premièrement retirez le cache de la bale 3.5° puis vous pourrez faire glisser le disque dur vers l'extérieur du boîtier par l'avant.
