Type de produit	Balance de comptage
Marque	Uline
Modèle	H-4593
Alimentation	Adaptateur c.a. inclus
Affichage	Écran LCD avec indicateur d'affichage
Unités de mesure	kg, lb, pièces
Fonctions principales	Pesée, comptage de pièces, tare, mise à zéro, échantillonnage fixe (10, 20, 50, 100 pièces)
Étalonnage	Externe avec poids étalonné, activation par cavalier SWA1
Plateau de pesée	Acier inoxydable (estimation)
Pieds réglables	Oui, avec niveau à bulle
Accessoires inclus	Clé Allen, adaptateur c.a., câble de données
Utilisation	Intérieur, sur une surface plane et stable
Nettoyage	Chiffon doux et sec
Particularités	Indicateur d'affichage orientable, base de support avec ferrure
Assemblage requis	Oui, montage de la tour et du plateau

FOIRE AUX QUESTIONS - H-4593 Uline

Comment allumer la balance H-4593 ?

Branchez l'adaptateur c.a. et le câble de données. L'écran s'allume automatiquement.

Comment utiliser la fonction de comptage de pièces ?

Placez un échantillon connu sur la plateforme, appuyez sur la touche COUNT, puis retirez l'échantillon. Ajoutez les pièces à compter, la balance affiche le nombre.

Comment tarer la balance ?

Placez un contenant vide sur la plateforme, puis appuyez sur la touche TARE pour remettre l'affichage à zéro.

Comment changer l'unité d'affichage ?

Appuyez sur la touche UNITS (modèles H-670/H-4593) ou Kg (modèles H-747/H-794) pour basculer entre kg, lb et pièces.

Comment étalonner la balance ?

Placez le cavalier SWA1 en position ADJ, mettez la balance sous tension, maintenez la touche Zéro jusqu'à voir la version logicielle, puis suivez la procédure avec un poids étalonné.

Que faire si la balance n'affiche pas zéro ?

Vérifiez que la plateforme est vide et que la balance est de niveau. Appuyez sur la touche CE ou Zéro pour remettre l'affichage à zéro.

Quels accessoires sont fournis avec la balance ?

L'emballage contient un adaptateur c.a., un câble de données, une clé Allen, une ferrure de support et une base de tour.

Comment nettoyer la balance ?

Utilisez un chiffon doux et sec pour nettoyer la plateforme et l'écran. N'utilisez pas de produits chimiques agressifs.

La balance est-elle pré-étalonnée en usine ?

Non, elle nécessite un étalonnage initial avec des poids de référence précis.

Puis-je utiliser des poids non étalonnés pour l'étalonnage ?

Non, l'utilisation de poids non étalonnés peut entraîner des mesures inexactes. Utilisez uniquement des poids d'étalonnage réguliers.

MODE D'EMPLOI H-4593 Uline

Pour le français, consulter les pages 9-12.

OUTILS REQUIS

Clé à douille de 10 mm

Clé Allen (comprise)
PIÈCES

Adaptateur c.a.

Ferrure de support

Tour Base de la

Indicateur d'affichage
MONTAGE

1. Retirez les pièces de la balance de l'emballage.

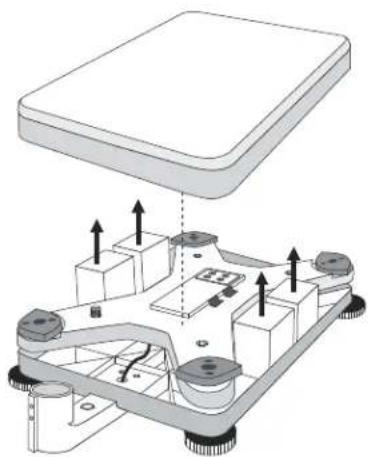

2. Soulevez le plateau de la balance de la base de la plateforme.
3. Retirez les quatre blocs de polystyrène de la base de la plateforme. (Voir Figure 1)
4. Replacez le plateau de la balance.

Figure 1

1. Placez la balance sur la surface plane et stable où elle sera utilisée.

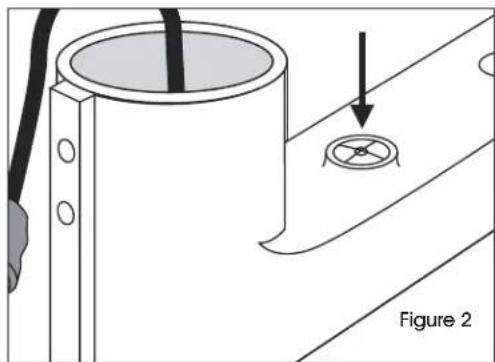

2. À l'aide du niveau à bulle placé sur le support de la base, réglez les quatre pieds jusqu'à ce que la balance soit de niveau. (Voir Figure 2)

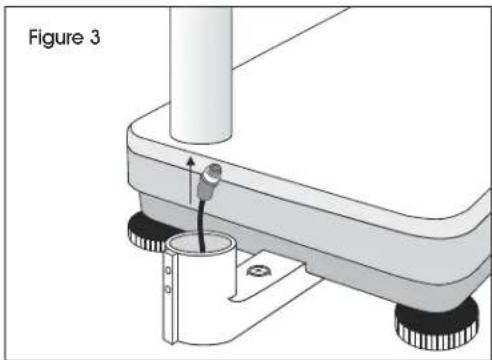

1. Faites passer le câble de données à partir du support de la base à travers la tour. (Voir Figure 3)

Figure 3

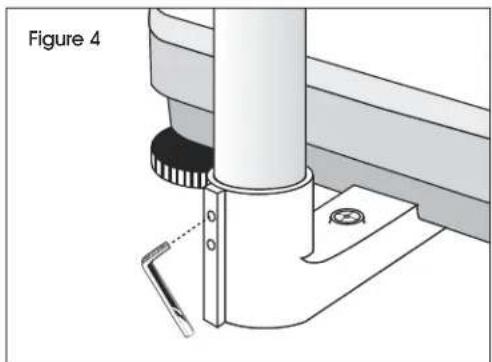

1. Vissez l'ensemble des vis au support de la base à l'aide de la clé Allen fournie. (Voir Figure 4)

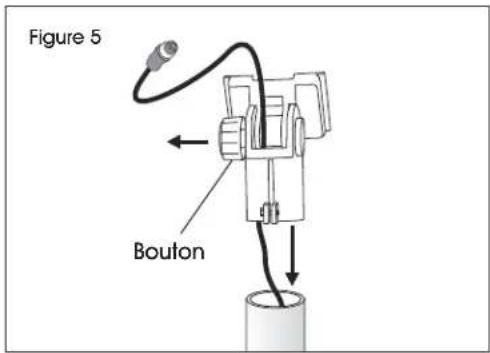

1. Faites passer le câble de données à travers la ferrure de support en dévissant le bouton et en séparant les pièces de la ferrure de support. (Voir Figure 5)
2. Une fois le câble de données passé tel que montré ci-dessous, serrez le bouton et placez la ferrure de support sur la tour. (Voir Figure 5)

Figure 5 Boulon

1. Serrez le boulon à la base de la ferrure de support en utilisant la clé à douille de 10 mm.

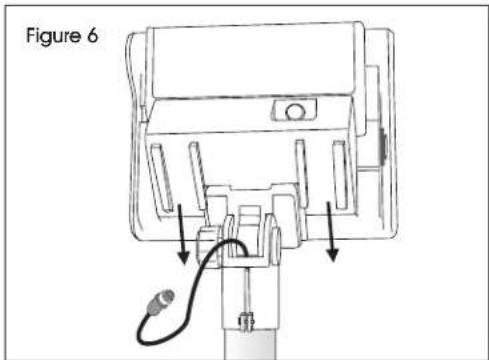

2. Faites glisser l'indicateur d'affichage sur la ferrure de support. Réglez l'angle de l'écran en desserrant le bouton de la ferrure de support. Lorsque l'angle est réglé, serrez le bouton. (Voir Figure 6)

Figure 6

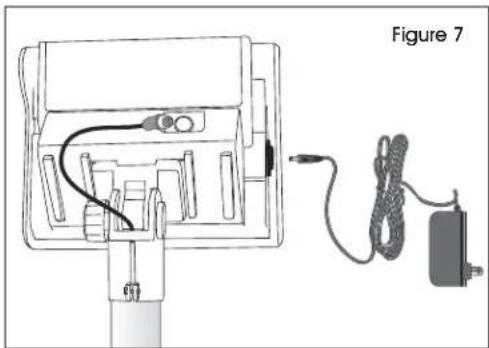

1. Branchez le câble de données et l'adaptateur c.a. dans l'indicateur d'affichage. (Voir Figure 7)

• Avant d'utiliser l'appareil, branchez l'adaptateur c.a. et le câble du moniteur.
• Cette balance comporte des échantillons fixes de 10, 20, 50 et 100 pièces.

• Un échantillon plus grand vous fournira une unité de poids plus précise.

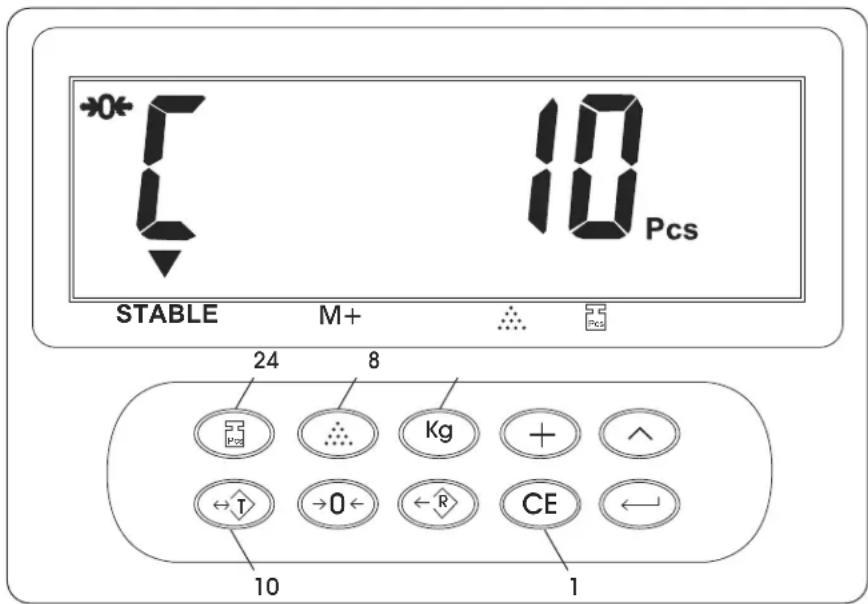

• Avant de placer un objet sur la balance, appuyez sur la touche CE (1). (Voir Figure 8)

• Sélectionnez la clé d'échantillonnage fixe de 10, 20, 50 ou 100 pièces (2). (Voir Figure 8)
• Placez le nombre d'échantillons voulu sur la balance.
• Appuyez sur la touche de COUNT (4). (Voir Figure 8)
• Retirez toutes les pièces de la balance.
• Placez le nombre de pièces voulu sur la balance. Cela assurera une lecture précise.
• Retirez toutes les pièces de la balance.
• Pour les modèles H-670 et H-4593 : appuyez sur la touche UNITS (8) pour revenir à l'écran d'affichage du poids. (Voir Figure 8)
• Pour les modèles H-747 et H-794 : appuyez sur la touche Kg (8) pour revenir à l'écran d'affichage du poids. (Voir Figure 8)
• Appuyez sur la touche TARE (10) pour mettre à zéro le poids d'un contenant utilisé pour contenir les pièces. (Voir Figure 8)

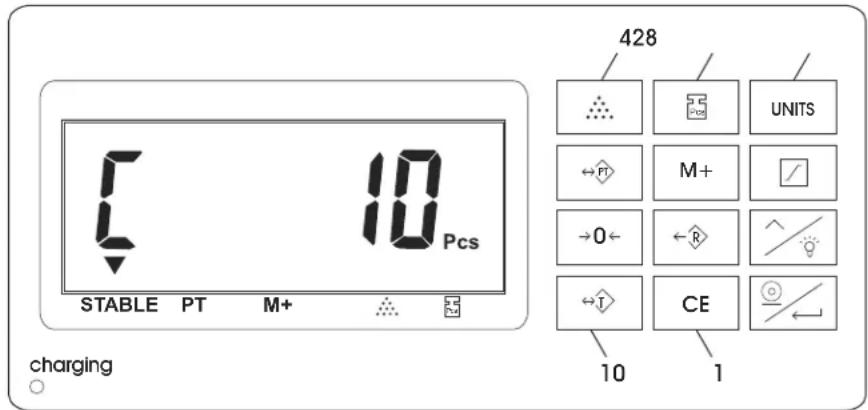

10 Pcs STABLE PT M+ charging 428 UNITS M+ →0← ←R CE 10 1

H-670 et H-4593

*0* 1 10 Pcs STABLE M+ 24 8 Kg + ^ ←T →0 ←R CE ← 10 1

H-747 et H-794
Figure 8

INSTRUCTIONS D'ÉTALONNAGE

REMARQUE : La balance peut seulement être étalonnée de manière précise en utilisant des poids d'étalonnage réguliers pour balance. L'utilisation de poids qui ne sont pas étalonnés peut entraîner un étalonnage inexact. La balance doit être libre d'objets et elle doit être de niveau.

ACTIVEZ LE MODE D'ÉTALONNAGE DU POIDS

• Mettez le mini-cavalier SWA1 en position « ADJ ». Le réglage se fait vers le bas, le verrouillage, vers le haut. L'interrupteur est situé sous un panneau sur le côté droit du boîtier du clavier.
• Activez la balance. Pendant que la balance fait le décompte à zéro, appuyez et maintenez la touche Zéro jusqu'à ce que la version du logiciel (p. ex. 02018) apparaisse sur l'écran.
• Relâchez la touche Zéro. F O apparaîtra sur l'écran.
• Appuyez sur la touche ENTER (entrée). L'affichage indique 2Ero.
• Appuyez sur la touche ENTER. L'affichage indique 0---,-CHg .
• Appuyez sur UNITS ou Kg si vous souhaitez que la balance affiche le poids en livres ou en kilogrammes, au besoin.
• Utilisez les touches UP (haut) et ENTER pour prérégler le poids utilisé afin d'étalonner la balance. La touche UP fixe le nombre et la touche ENTER permet de passer au chiffre vers la droite.

Exemple : Pour définir un poids de 3,0 kg, appuyez sur la touche ENTER trois fois pour passer au troisième chiffre vers la droite et trois fois sur UP pour entrer le numéro 3.

• Placez le poids étalonné sur la balance.
• Appuyez sur la touche ENTER. L'affichage indique WRITE (en attente).
• La balance affiche le poids et émet un signal sonore.
• La balance est étalonnée et retournera maintenant au mode de pesage automatique.
• Remettez le mini-cavalier SWA1 en position « LOCK » (verrouillé).
