H-9884 - Balance Uline - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité maximale : 300 kg, Précision : 0,1 kg, Dimensions de la plateforme : 60 x 40 cm
Utilisation	Idéale pour peser des colis, des marchandises et des produits en milieu industriel et commercial.
Maintenance et réparation	Vérifier régulièrement l'étalonnage, nettoyer la surface de pesée avec un chiffon doux, éviter les chocs.
Sécurité	Utiliser sur une surface plane et stable, ne pas dépasser la capacité maximale, éviter l'exposition à l'humidité.
Informations générales	Alimentation : secteur, Garantie : 1 an, Poids de l'appareil : 15 kg

FOIRE AUX QUESTIONS - H-9884 Uline

Comment calibrer la balance Uline H-9884 ?

Pour calibrer la balance, placez un poids standard sur la plateforme et ajustez le réglage de la tare jusqu'à ce que l'affichage indique le poids correct. Répétez ce processus avec plusieurs poids pour assurer une précision optimale.

Que faire si la balance ne s'allume pas ?

Vérifiez que la balance est correctement branchée ou que les piles sont correctement installées. Si elle ne s'allume toujours pas, essayez de remplacer les piles ou de brancher la balance sur une autre prise électrique.

Comment changer les unités de mesure sur la balance Uline H-9884 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' sur le panneau de contrôle jusqu'à ce que l'unité souhaitée s'affiche (kg, lb, oz).

Pourquoi la balance affiche-t-elle un message d'erreur ?

Un message d'erreur peut indiquer un surpoids ou un problème de calibration. Assurez-vous que le poids sur la balance ne dépasse pas la capacité maximale et essayez de recalibrer la balance.

Comment nettoyer la balance Uline H-9884 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de la balance. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

La balance Uline H-9884 est-elle étanche ?

Non, la balance Uline H-9884 n'est pas étanche. Il est important de la garder à l'abri de l'eau et de l'humidité pour garantir son bon fonctionnement.

Quelle est la capacité maximale de la balance Uline H-9884 ?

La capacité maximale de la balance Uline H-9884 est de 100 kg.

Comment réinitialiser la balance Uline H-9884 ?

Pour réinitialiser la balance, éteignez-la, débranchez-la ou retirez les piles, puis attendez quelques minutes avant de la rebrancher ou de remettre les piles.

MODE D'EMPLOI H-9884 Uline

BOUTONS	FONCTION
Zero① Yes (oul)	Pression brève (lorsque allumée) : règle l'affichage à zéro. (lorsque éteinte) : allume la balance. Pression longue (lorsque allumée) : étéint la balance. Pression brève (dans le menu) : sélectionne/accepte le paramètre affchéé.
Print Units No (non)	Pression longue: fait défilier les unités actives. Pression brève (dans le menu) : fait défilier les paramètres disponibles.
Function Mode Back (retour)	Pression brève: sélectionne le paramètre de fonction. Pression longue: sélectionne le mode actif. Pression brève (dans le menu) : returne aux paramètres précédents.
Tare Menu-Cal Exit (sortie)	Pression brève: saisit/efface la valeur de tare. Pression longue: accès de au menu utilisateur. Pression brève (dans le menu) : quitte rapidement le menu utilisateur.

SECURITE

[ARRET]

AVERTISSEMENT! Veuillez dire tous les avertissements en matière de sécurité avant d'effectuer l'installation, les branchements ou l'entretien de la balance. Le non-respect de ces avertissements peut entrainer des blessures graves et/ou des dommages matériels. Gardez ces instructions pour une consultation ultérieure.

• Vérifiez que la plage de tension d'entrée et le type de fiche des adaptateurs CA sont compatibles avec l'alimentation secteur CA.
• Placez l'instrument de sorte que l'adaptateur CA puisse etre facilement debranché de la prise murale.

• Placez le cordon d'alimentation de sorte qu'il ne constitue pas un obstacle potentiel ou un risque de trèbuchement.

• Faites fonctionner l'appareil uniquement dans les conditions ambantes mentionnées dans ces instructions.

• La balance est consue uniquement pour un usage à l'intérieur.
• N'utilisez pas l'appareil dans un milieu représentant des dangers ou des risques d'explosion.
• L'utilisation doit se faire uniquement dans un endroit sec.
• Utilisiez uniquement des accessoires et périphériques approuvés.
• Debranchez l'appareil de l'alimentation pendant le nettoyage.
  L'entretien doit etre effectue uniquement par un technicien agreé.

INSTALLATION

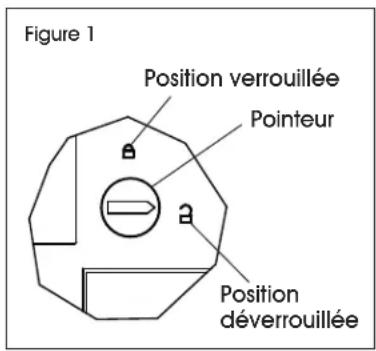

VERROU DE TRANSPORT

1. Faites tourner le pointeur du verrou de transport en position déverrouillée. (Voir Figure 1)

REMARQUE: Le verrou de transport se situe sous la balance.

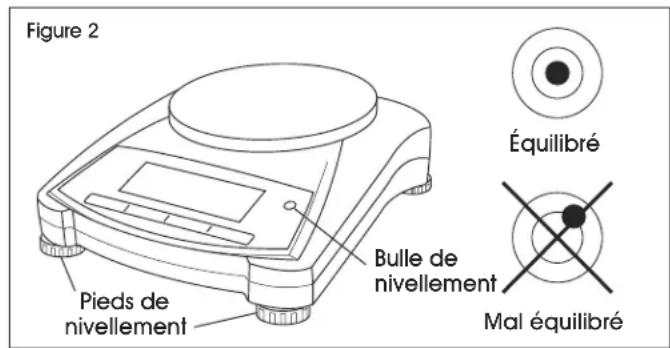

EMPLACEMENT

REMARQUE:Utilizez l'appareil sur une surface ferme et stable.

REMARQUE: Évitez les emplacements avec des courants d'air excessifs, des vibrations, des sources de chaleur ou des changements brusques de température.

1. Reglez les pieds de nivellement pour que la bulle soit bien centree a l'intérieur du cercle. (Voir Figure 2)

BRANCHEMENT À L'ALIMENTATION

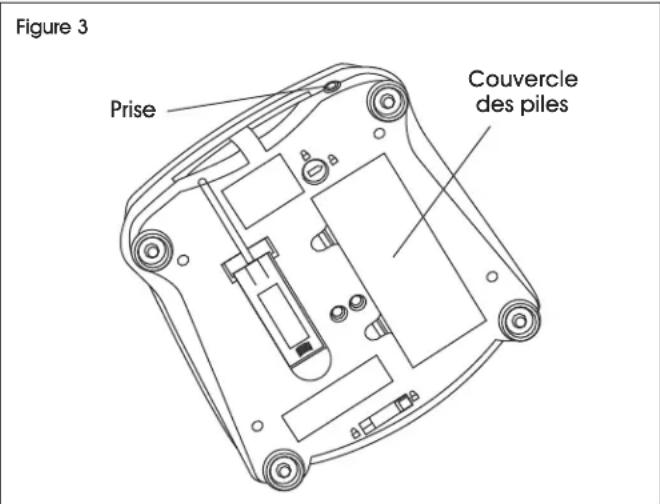

PILES

1. Retirez le couvercle et installez quatre piles C selon les indications de polarité figurant dans le compartment. (Voir Figure 3)

ADAPTATEUR CA

REMARQUE: L'adaptateur CA sert à alimenter la balance lorsque les piles ne sont pas nécessaires.

1. Branchez la fiche de l'adaptateur CA dans la prise d'entrée. (Voir Figure 3)

1. Branchez l'adaptateur CA (fourni) à une alimentation CA appropriée.

FONCTIONNEMENT

ÉTALONNAGE

1. Appuyez longuement sur MENU-CAL jusqu'à ce que menu s'affiche. Lorsque le bouton est reliché, l'écran affiche CRL.
2. Appuyez sur YES pour accepter; SPAN s'affiche. Appuyez sur YES de nouveau pour debuter l'étalonnage de l'intervalle de mesure.
3. --clignote pendant que la lecture du zéro est enregistrée. L'écran affiche la valeur du poids d'étalonnage. Placez la valeur de poids spécifiée sur le plateau. --clignote pendant que la lecture est enregistrée.
4. La balance returne au mode d'application precedent et est prete a l'emploi.

MODE DE PESAGE

1. Appuyez longuement sur MODE jusqu'à ce que WEICH s'affiche.
2. Si nécessaire, placez un contenant vide sur le plateau, puis appuyez sur TARE.
3. Placez du matériel sur le plateau ou dans le contenant. L'écran affiche le poids du matériel.

MODE DE COMPTAGE DE PIECES

REMARQUE: Ce mode permet de compter de grands nombres d'articles en fonction du poids d'un comptage de reference.

1. Placez un contenant vide sur le plateau et appuyez sur TARE.
2. Appuyez longuement sur le bouton MODE jusqu'à ce que COUNT s'affiche. CLRAPU (effacer le poids moyen unitaire) s'affiche ensuite.
3. Appuyez sur NO pour utiliser le poids moyen unitaire (APW) enregistré ou appuyez sur YES pour établit un nouveau APW.

REMARQUE: Si vous choisissez NO pour utiliser I'APW enregistré, passez à l'étape 6.

REMARQUE: Si vous choisissez YES pour établier un nouveau APW, continuez à l'étape 4.

REMARQUE: Appuyez sur FUNCTION pour visualiser l'APW actuel.

REMARQUE: Si vous souhaitez effacer l'APW enregistré, appuyez longuement sur le bouton MODE jusqu'à ce que COUNT s'affiche. Appuyez sur YES lorsque CL.RPU s'affiche.

1. ÀpRES avoir appuyé sur YES, la balance affiche alors la grandeur d'échantillon enregistrée. Appuyez sur NO ou BACK pour faire défilier les options 5, 10, 20, 50 ou 100.

2. Placez le nombre de pieces indiqué sur le plateau. Appuyez sur YES pour calculer l'APW. L'écran affiche le nombre total de pieces.

3. Ajoutez des pieces supplémentaires jusqu'à l'obtention du total de pieces nécessaire.

MODE DE PESEE DE CONTROLE

REMARQUE: Ce mode définit les limites de poids inférieures et supérieures lors du processus du contrôle des portions.

1. Appuyez longuement sur le bouton MODE jusqu'à ce que CHECK s'affiche. CLr.rEF (effacer les références) s'affiche alors.
2. Appuyez sur NO pour utiliser les limites du poids de reférence enregistrées ou appuyez sur YES pour établier de nouvelles valeurs de reférence. (Passez à l'étape 5)

REMARQUE: Si vous choisissez NO pour utiliser les limites du poids de referencia enregistrées, passez à l'objet 5.

REMARQUE: Si vous choisissez YES pour étabir de nouvelles limites du poids de reférence, continue à l'étépe 3.

REMARQUE: Appuyez sur FUNCTION pour visualiser les limites inférieures et supérieures du poids de reference.

Pour effacer les valeurs de reference enregistrées, appuyez longuement sur le bouton MODE jusqu'à ce que CHECK s'affiche. Appuyez sur YES lorsque C. c. EF s'affiche.

1. La balance affiche alors SET. Lo. Appuyez sur YES pour visualiser la valeur limite inférieure. Appuyez sur YES pour accepter ou NO pour modifier la valeur limite inférieure. La valeur enregistree s'affiche avec le premier caractete numérique en surbrillance 000.000 kg. Appuyez sur NO de façon repétée jusqu'à ce que le nombre souhaite apparaisse. Appuyez sur YES pour accepter etmettre en surbrillance le caractete numérique suivant. Repetez l'opération jusqu'à l'obtention de tous les caractères numériques souhaites. Appuyez sur YES pour accepter la valeur limite inférieure; SET. Hi s'affiche alors.
2. Repetez les étapes 1 à 3 pour accepter ou modifier la valeur supérieure.
3. Placez le matériel d'échantillonnage à peser sur le plateau. Le voyant « Accept » indique que le poids de l'échantillon se trouve dans la plage acceptée.

PARAMETRES

MENUTILISATEUR

REMARQUE: Le menu utilisateur permet de personneliser les paramètres de la balance.

REMARQUE: Avant d'être disponibles, tous les modes à part le pesage doivent être activés dans le menu utilisé.

Sous-menus	.C.a.l. .s.	e.t.u.p.* .M.	o.d.e .U.n.i.	f.* .E.n.d
Éléments de menu	Span LIN	b.light A-OFF Filter AZT Stab Stab.C End	Count Check	g, kg, N oz, ozf, dwt lb, lb:oz, ct grain End

1. Appuyez longuement sur le bouton MENU jusqu'à ce que menu s'affiche. Une fois le bouton relâché, le premier sous-menue (.C.R.L.) s'affiche.
2. Appuyez sur YES pour acceder au sous-menu affché ou appuyez sur NO pour passer au suivant.
3. Appuyez sur YES pour visualiser le paramètre de l'objet de menu ou appuyez sur NO pour passer à l'objet de menu suivant. En visualisant le paramètre, appuyez sur YES pour accepter le paramètre ou NO pour le modifier.
4. Lorsque Erid s'affiche, appuyez sur YES pour returner aux selections du sous-menu ou NO pour returner au premier element dans le menu actuel.

SOUS-MENU D'ETALONNAGE (.C.A.L.)

• Intervalle [SPR] (yes, no) - Pour lancer une procédure d'étaconnage de l'intervalle (zéro et intervalle). Il est important d'effectuer un étaconnage de l'intervalle lors du paramétrage initial de la balance.
• Linearité [L17] (yes, no) - Pour lancer une procédure d'étaconnage de linéarité (zéro, point Médian et intervalle).

SOUS-MENU DES PARAMÉTRES (S.E.T.U.P.)

• Rétroéclairage [b.L, right] (on, off, AUTO) - Lorsque le rétroéclairage est régla sur « ON», la balance reste toujours allumée.
• Rétroéclairage [b. ligh] Auto - La balance s'allume lorsqu'un bouton est enforcé ou que le poids affché change.
• Arrêt automatique [R-OFF] (on, off) - Lorsque l'arrêt automatique est réglo sur « ON», la balance s'est int automatiquement après cinq minutes d'inactivité. L'arrêt automatique est concu pour economiser les piles.
• Filtre [FILTEPI] (L1, L2, L3, L4) - Pour définit le degré de filtrage du signal.

	L1	L4
Stabilité	Moins	- Plus
Durée de stabilisation	Plus rapide	- Plus lent

• Mise à zéro automatique [R27] (OFF, 0.5d, 1d, 3d, 5d, 8d, 10d) - Pour définit la fonction de la mise à zéro automatique. L'écran affiche zéro jusqu'à ce qu'une variation excédant 0.5d, 1d, 3d, 5d, 8d, ou 10d divisions par seconde soit enregistrée.
  Stabilité [STAB] (0.5d, 1d, 2d, 5d) - Pour définir l'amplitude de la variation de la lecture pendant que le symbole de stabilité reste allumé.
  Compensation de stabilité [STAB.C] (on, off) - Pour définitir la fonction de détéction de stabilité automatique. Réglez sur « OFF » pour le dosage ou l'archivage.

PARAMETRES SUITE

MENUDEMODE(.M.O.D.E)

REMARQUE: Ce sous- menu sert à activer les modes afin qu'ils soient accessibles à l'aide du bouton MODE. Le mode de pesage est toujours actif.

• Comptage de pieces [count] (on, off) - À régler sur « ON » pour que le mode soit activé.
• Pesée de contrôle [ChècH] (on, off) - À régler sur « ON » pour que le mode soit activé.

REMARQUE: Ce sous-menu sert a activer les unités afin qu'elles soient accessibles à l'aide du bouton UNITS. Les unités du menu doivent être allumées pour être actives.

REMARQUE: Les unités disponibles varient selon le modele et les reglementations locales.

INTERRUPTEUR DE SECURITE

• L'interrupteur de verrouillage du menu peut être utilisé afin de limiter les changements dans le menu utilisateur. (Voir Figure 4)

Figure 4
Déverrouillé

Verrouille

• L'interrupteur peut configurer des paramètres comme exigés par les services d'homologation.
• L'interrupteur peut être sécurisé au moyen de scellés en papier, de scellés en fil de métal ou d'attaches en plastique.

ENTRETIEN

AVERTISSEMENT! Risque de chocolélectrique.
Débranche l'appareil de l'alimentation avant le nettoyage.

ATTENTION! Il ne faut enaucun casutiliser de solvants,de produits chimiques agressifs, d'ammoniac ou de nettoyants abrasifs.

• En cas de besoin, nettoyez le boftier principal avec un chiffon humide et un défergent doux.

DéPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTIONS
Ne s'allume pas	La balance ne recoit aucune alimentation électric.	Vérifiez les branchements et la tension.
Précision faible	Environnement instable.Étalandage mal effectué.	Déplacez la balance dans un endroit plus adéquat, à l'abri des courants d'air et des vibrations.Effectuez l'étalandage.
Ne peut être étalandné	Environnement instable.Poids d'étalandnage incorrect.	Déplacez la balance dans un endroit plus adéquat, à l'abri des courants d'air et des vibrations UTILISEZ le poids d'étalandnage approprié.
Ne peut accéder au mode Le mode n'est pas activé. Accédez au menu et activez le mode.
Ne peut accéder aux unités Les unités ne sont pas activées. Accédez au menu et activez les unités.
Lo rEF	La valeur de référence est trop basse. Augmentez le poids de référence.
rEF Err	Comptage de pieces - poids d'échantillon < 1d.	Indique une erreur, quitter le mode ou affiche Ctr.RPU.
Err 3.0 CRL	Poids d'étalandnage incorrect.	Voir la section « Étalandnage » à la page 19.
ERR 4.4 Full	La mémoire tampon RS232 est pleine.	Activez l'établissement de liaison, voir le manuel de l'utilisateur de l'interface.
Err 8.1 LoRd	Le poids est supérieur à la plage d'activation du zéro.	Videz le plateau; vérifie le paramètre du verrou de transport.
Err 8.2 LoRd	Le poids est inférieur à la plage d'activation du zéro.	Installes le plateau; vérifie le paramètre du verrou de transport.
Err 8.3 LoRd	Surcharge	La charge excède la capacité maximale de la balance.
Err 8.4 LoRd	Sous-charge	La lecture est en dessous de la plage minimale; réinstallée le plateau.
Err 8.5 999999	Valeur affichée > 999999.	Le résultat excède la capacité d'affichage.
Err 9 dAER	Erreur de données internes.	Contactez le service à la clientèle de Uline.
Err 13 MEM	Ne peut inscire EEPROM.	Contactez le service à la clientèle de Uline.
Err 53 CSUM	Données de somme de contrôle non valides.	Contactez le service à la clientèle de Uline.

Si la section « Dépannage » ne permet pas de résoudre ou ne déscrit pas le problème, veillez contacter le service à la clientèle de Uline au 1 800 295-5510.

DONNÉES TECHNIQUES

CHARACTERISTIQUES NOMINALES DE L'APPAREIL :

• Degré de pollution 2
• Catégorie d'installation II
  Altitude de 2000 m

• Humidité : maximum de 80 % pour des températures au-dessus de 88 °F avec décroissance linéaire jusqu'à 50 % à 104 °F, sans condensation

• Alimentation électrique : tension nominale de 12 VCC, 500 mA pour un usage avec un adaptateur certifié/homologué, ou pour un fonctionnement avec des piles
  Usage à l'intérieur uniquement

• Plage de température: 50 °F à 104 °F
• Les variations de la tension d'alimentation principale ne doivent pas excéder ± 10% de la tension nominale.

SPECIFICATIONS

MODELE H-9884 H-9885* H-9886*
Capacité (g)	220 2 200 2 200
Lisibilité (g)	0,01 0,01 0,1
Répétabilité (dév. std)	1d 2d 1d
Linéarité	± 2d ± 5d ± 2d
Masse d'étaconnage de l'intervalle(non comprise)	200 2 000 1 000
Masse d'étaconnage de linéarité	100 g, 200 g 1 kg, 2 kg	1 kg, 2 kg
Durée de stabilisation	1	2	1
Construction	Boîter en ABS et plateau en acier in oxydable
Protection contre les courants d'air	Non
Étaconnage	Étaconnage de l'intervalle ou de linéarité externe et étaconnage numérique avec poids externe à sélectionner par l'utilisateur
Plage de la tare	Pleine capacité calculée par différence
Unité de pesage	g, N, oz, ozt, dwt, cf, grain
Modes d'application	Pesage, comptage de pieces, pesage de contrôle
Exigences en matière d'alimentation	Adaptateur CA (compris) et 4 piles (non comprises)
Autonomie typique des piles	270 heures	200 heures	270 heures
Plage de température spécifique	50 °F à 104 °F avec humidité relative de 10 % à 85 %, sans condensation
Conditions d'entroposage	-4 °F à 131 °F avec humidité relative de 10 % à 90 %, sans condensation
Communication	RS232, USB ou Ethernet (disponibles en tant qu'accessoires)
Type d'affichage	Affichage à cristaux liquides (ACL) avec rétroéclairage
Taille de l'affichage	0,78 po / caractères numériques de 20 mm
Dimensions du tableau (larg. x diam.)	5,7 po / 145 mm de diamètre	7,5 x 5,7 po / 190 x 144 mm
Dimensions de la balance (larg. x prof. x haut.)	8 x 9,1 x 2,8 po / 204 x 230 x 70 mm
Dimensions à l'expédition (larg. x prof. x haut.)	11,8 x 9,8 x 5,3 po / 300 x 250 x 134 mm
Poids net	2,2 lb / 1 kg
Poids à l'expédition	3,3 lb / 1,5 kg

*Conversion également en kg, lb, lb:oz

SPECIFICATIONS SUITE

MODELE H-9884 H-9886
Gramme (g) 220 x 0,01	2 200 x 0,01 2 200 x 0,1
Kilogramme	--------	2,2 x 0,00001	2,2 x 0,0001
Newton (N) 2,1574 x 0	0001 21,5744 x 0,0001 21,574 x 0,001
Once (oz)	7,7600 x 0,0005 77,6025	x 0,0005 77,600 x 0,005
Once troy (ozt)	7,0730 x 0,0005 70,7315	x 0,0005 70,730 x 0,005
Pennyweight (dwt)	141,46 x 0,01	1 414,63 x 0,01	1 414,6 x 0,1
Livre (lb)	--------	4,85015 x 0,00005	4,8500 x 0,0005
Livre:once (lb:oz)	--------	4 lb:13,603 oz x 0,0005 oz	4 lb:13,600 oz x 0,005 oz
Carat (ct)	1 100 x 0,05	11 000,0 x 0,05	11 000 x 0,5
Grain (grn)	3 395,0 x 0,2 33 951,2	x 0,2 33 950	x 2
