MODE D'EMPLOI H-11905 Uline

AVERTISSEMENT! Risque d'explosion.

MISE EN GARDE! Tenir les enfants à l'écart de la batterie.

MISE EN GARDE! Ne pas faire brûler la batterie.

MISE EN GARDE! Risque de corrosion.

- La charge placée sur le plateau de pesée ne doit pas dépasser la capacité de pesée maximale de la balance.

• Protéger la balance des températures élevées.
• Éviter que des objets n'entrent en contact avec la balance. Ne pas laisser tomber de charges sur la balance ou soumettre le plateau de pesée à des chocs violents.
• Utiliser ou charger la balance dans un endroit ouvert. Ne pas serrer le cordon d'alimentation, car cela pourrait entraîner une surchauffe et un incendie.
• L'électrolyte de la batterie est caustique et favorise la corrosion du métal, du coton, etc.
• Charger la batterie dans un endroit bien ventilé, à l'abri des étincelles et des flammes nues.

PRÉPARATION

• Placez la balance sur une surface ferme, nivelée et exempte de vibrations, pour un affichage précis du poids.
• Ajustez les quatre pieds de nivellement (si installés) pour mettre le plateau de la balance au niveau.
• Évitez d'utiliser la balance en plein soleil ou dans tous types de courants d'air.
• Évitez autant que possible de brancher la balance dans une prise d'alimentation C.A. à proximité d'autres électroménagers, pour réduire le risque d'interférence pouvant affecter le rendement de la balance.
• Enlevez tout poids sur le plateau de pesée avant de mettre la balance en marche et évitez de laisser un poids sur le plateau pendant de longues périodes.

• Tous les articles doivent être placés au centre du plateau de pesée pour un pesage de précision. Les dimensions totales des articles à peser ne doivent pas dépasser les dimensions du plateau de pesée.

• Une fois la balance mise sous tension, l'écran à DEL est testé. La balance est prête à être utilisée lorsque l'écran affiche zéro.

• La balance doit chauffer pendant 15 à 20 minutes avant d'être utilisée pour une meilleure précision.

REMARQUE : Lorsque le symbole continue de clignoter à l'écran, les batteries doivent être chargées.

ENTREPOSAGE DE LA BATTERIE

• La balance utilise une batterie entièrement scellée, sans entretien. Le client n'a pas besoin de réapprovisionner le dispositif en électrolytes.
• La balance doit être rechargée tous les trois mois pour éviter que la batterie rechargeable interne ne tombe en panne.
• Il faut 8 à 10 heures pour recharger complètement la batterie.
• La température de la batterie ne doit pas dépasser 45 °C (113 °F).

APERÇU DES COMMANDES

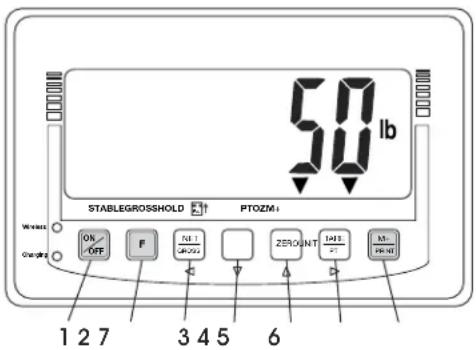

PANNEAU DE COMMANDES

50 lb StABLEGROSSHOLD PTOZM1 ON/OFF F N1 GROU ZEROUNT IHT M1 H10 1 2 7 3 4 5 6

TOUCHES DU PANNEAU DE COMMANDES

#	DESCRIPTION
1	Touche marche/arrêt
2	Touche des fonctions
3	Touche de poids net/brut
4	Touche des unités
5	Touche Zero
6	Touche Tare/PT
7	Touche d'impression M+/Print

FONCTIONS DES COMMANDES

BOUTON	FONCTIONS PRINCIPALES	FONCTIONS SECONDAIRES
____	ON/OFF (MARCHE/ARRÊT)Appuyez sur le touche ON/OFF pour allumer ou éteindre l'indicateur.	--------
____	FONCTIONS DES TOUCHESUtilisez les touches ZERO ou UNIT pour régler la touche F sur « MC », « HR » ou « T-TP ».(Voir les réglages de fonction de la touche F dans la section Configurations à la page 39).	LORSQUE F EST CONFIGURÉE SUR MC :Appuyez sur F lorsque le poids revient à 0 pour effacer toutes les données de totalisation.LORSQUE F EST CONFIGURÉE SUR HR :Appuyez sur F pour passer à l'affichage haute résolution pendant cinq secondes.LORSQUE F EST CONFIGURÉE SUR T-TP:Appuyez sur F pour afficher la valeur de la tare ou de la pré-tare.
____	NET/GROSS WEIGHT (POIDS NET/BRUT)Alterne entre le poids brut et le poids net. Le décalage de l'affichage n'est possible qu'après l'utilisation des fonctions de tare/pré-tare.	EFFACERSert de touche d'effacement pour réinitialiser les paramètres ou d'autres fonctions.
____	UNIT (UNITÉS DE PESAGE)Appuyez sur la touche UNIT pour modifier les unités de pesage; les icônes à l'écran indiquent les unités actives.	--------
____	ZEROLa touche ZERO sert de fonction de mise à zéro de la balance.Si la valeur du poids se trouve dans la plage zéro de la balance, elle peut être remise à zéro et la tare annulée.	--------
____	TAREPlacez le contenant sur la balance. Lorsque la valeur du poids est stable, appuyez sur la touche TARE/PT pour le retour à zéro et l'indicateur « NET » s'affiche à l'écran. Placez l'objet dans le contenant et l'écran affiche la valeur du poids net de l'objet. Retirez l'objet et le contenant, et la valeur négative du contenant s'affiche à l'écran. Appuyez de nouveau sur la touche TARE/PT pour effacer la valeur de tare. La balance revient à zéro et l'indicateur « NET » s'éteint.	OBTENIR UNE PRÉ-TAREPendant que la balance est vide, appuyez sur la touche TARE/PT. Utilisez le clavier pour entrer le poids de la pré-tare. Lorsque le curseur clignote sur le chiffre le plus à droite, appuyez de nouveau sur la touche TARE/PT pour terminer.
	M+/PRINT (IMPRESSION)Lorsque le poids net = 0, ajoutez un nouvel article et appuyez sur la touche M+/PRINT pour totaliser le poids net. La balance affichera les chiffres de totalisation pendant une seconde ainsi que le poids net total pendant une seconde, puis reviendra au poids actuel et imprimera les dernières données accumulées. Si l'article précédent n'est pas retiré ou si le poids du nouvel article est inférieur à 20d, la totalisation n'est pas effectuée.	EFFACER LES DONNÉES DE TOTALISATIONLorsque le poids net = 0, appuyez sur M+/PRINT. Pendant l'affichage des chiffres de totalisation, appuyez de nouveau sur M+/PRINT pour effacer les données de totalisation. Le code RS232 imprime les chiffres de totalisation, le poids net total, etc.

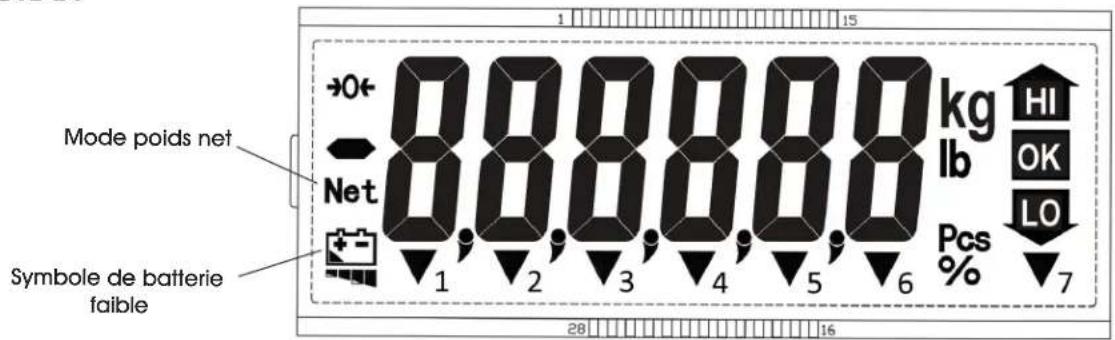

ÉCRAN ACL

ÉCRAN

Mode poids net Net Symbole de batterie faible 1 2 3 4 5 6 28 16 kg lb HI OK LO Pcs % 7

CODES D'AFFICHAGE

CODE AFFICHAGE
→ 0 indicateur du point zéro
Net Indicateur du poids net
	Indicateur de puissance faible
kg Unité « kilogramme »
Ib Unité « livre »
Pcs	Indicateur du mode comptage
HI Limite supérieure
OK	Valeur entre HI (élevé) et LO (bas)
LO Limite inférieure

CODE AFFICHAGE
▼ 1 Indicateur de stabilité
▼ 2 Indicateur du poids brut
▼ 3	Indicateur de poids unitaire insuffisant
▼ 4 Indicateur de pré-tare
▼ 5	(Hold) Indicateur de maintien du poids
▼ 6 Indicateur M+
▼ 7 Indicateur de l'unité « oz »

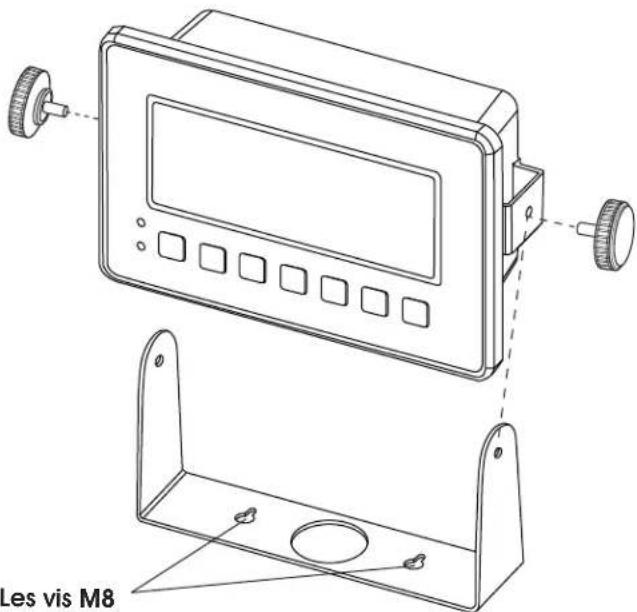

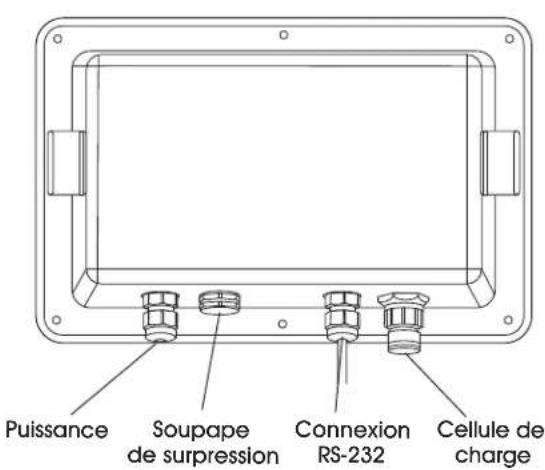

PORTS D'ÉCRAN INSTALLATION DU SUPPORT EN U

Puissance Soupape de surpression Connexion RS-232 Cellule de charge

Les vis M8

REMARQUE : Les vis M8 recommandées ne sont pas incluses.

FONCTIONNEMENT

TOUCHE MARCHE/ARRÊTZ

Appuyez sur le touche ON/OFF (marche/arrêt) pour allumer ou éteindre l'indicateur.

TOUCHE F

Touche de fonction (dans FnC 12, sélectionnez la touche F pour « MC », « HR » ou « T-TP »).

TOUCHE POIDS NET/BRUT

En mode Tare, l'écran affiche l'icône du « poids net »; appuyez sur la touche NET/GROSS (poids net/brut) pour alterner entre la « valeur nette » et la « valeur brute ». Lorsque la flèche « GROSS » apparaît, le poids brut à l'écran = le poids de la tare + le poids net. Toutes les touches, à l'exception de la touche NET/GROSS, n'ont pas de réponse.

TOUCHE UNITÉS DE PESAGE

Appuyez sur la touche UNIT (unités de pesage) pour modifier les unités de pesage. Les icônes à l'écran indiquent les unités actives.

- Une fois mise en marche, la balance utilise la dernière unité de pesage.

TOUCHE ZERO

La touche ZERO sert de fonction de mise à zéro de la balance. Si la valeur de poids se trouve dans la plage zéro de la balance, elle peut être remise à zéro et la tare annulée.

- Plage zéro : OIML&NTEP est à +/-2 % du volume total

TOUCHE DE TARE/PRÉ-TARE

EFFECTUER UN TARAGE

1. Placez le contenant sur la balance. Lorsque la valeur du poids est stable, appuyez sur la touche TARE/PT pour le retour à zéro et l'indicateur « NET » s'affiche à l'écran.
2. Placez l'objet dans le contenant et l'écran affiche la valeur du poids net de l'objet.
3. Retirez l'objet et le contenant, et la valeur négative du contenant s'affiche à l'écran.
4. Appuyez de nouveau sur la touche TARE/PT pour effacer la valeur de tare. La balance revient à zéro et l'indicateur « NET » s'éteint.

5. Le tarage peut continuellement s'effectuer jusqu'à ce que la valeur de tare = la capacité de charge maximale.

6. Tarage en continu – Appuyez sur la touche TARE/PT pour augmenter/diminuer continuellement le poids du plateau.

7. Lorsque qu'un tarage est en cours, le pré-tarage ne peut être effectué. Si l'on effectue un pré-tarage en premier et que le poids de tare est supérieur au poids de pré-tare, le tarage peut être effectué.
8. Aucun tarage ne peut être effectué en mode d'affichage du poids brut.

EFFECTUER UN PRÉ-TARAGE

1. Pendant que la balance est vide, appuyez sur la touche TARE/PT. Utilisez le clavier pour entrer le poids de pré-tare.

2. Lorsque le curseur clignote sur le chiffre le plus à droite, appuyez de nouveau sur la touche TARE/PT pour terminer.

3. En mode pré-tare, voici les fonctions du clavier :

4. ZERO – Touche ascendante (chiffres de 0 à 9).
5. NET/GROSS – Bouge le curseur vers la gauche.
6. ZERO – Touche descendante (chiffres de 9 à 0).
7. TARE/PT – Bouge le curseur vers la droite.

TOUCHE M+/D'IMPRESSION

• Fonction de totalisation. La fonction M+/Print est activée lorsque RS232 est en mode de transmission par clavier. (Sortie r51 04).
• Cette touche est une touche de composition. Lorsque la totalisation est affichée et que le poids revient au zéro net, appuyez sur la touche M+/PRINT pour effacer la mémoire. RS232 produit le format d'impression MC (sortie r5103).
• Si un nouveau poids est ajouté sur le plateau, un nouvel article sera ajouté à la totalisation. Si ce poids n'est pas enlevé, rien ne peut être ajouté à la totalisation. L'écran affiche les chiffres de totalisation pendant une seconde, puis le poids net pendant une seconde. La balance revient alors au poids actuel et imprime le dernier article pour la totalisation.
• Pour effacer les données de totalisation, appuyez sur la touche M+/PRINT pour que l'écran affiche les valeurs de totalisation, puis appuyez de nouveau sur cette touche pour effacer les données. Le code RS232 imprime les chiffres de totalisation, le poids total, etc.

REMARQUE : Le poids doit revenir à zéro avant d'utiliser la fonction d'effacement des données.

FONCTIONNEMENT SUITE

MODE DE COMPTAGE SIMPLE

Utilisez la touche UNIT (unités de pesage) pour passer des unités aux « Pcs » et aller en mode de comptage simple.

1. Utilisez la touche NET/GROSS (poids net/brut) pour choisir un nombre d'échantillons de « 10, 20, 50, 100, ou 200 ». L'écran affiche C 10, C 20, C 50, C 100, C 200 en ordre séquentiel lorsque vous appuyez sur la touche NET/GROSS.

2. Choisissez un nombre d'échantillons et placez le poids requis sur le plateau, puis appuyez sur la touche UNIT. L'écran affiche ----. La balance passe alors en mode de comptage une fois que le poids est stable et l'écran affiche le nombre d'échantillons.

3. Poids unitaire insuffisant ( ) Le poids unitaire de l'échantillon est inférieur à 0,2d ou le poids total de l'échantillon est inférieur à 20d (d = division).

4. En mode d'échantillonnage, si le poids de l'échantillon est insuffisant ou que l'indicateur de poids unitaire insuffisant apparaît ( la balance peut quand même être utilisée, mais donne des résultats moins précis.
5. Une fois éteinte, la balance mémorise automatiquement le nombre d'échantillons et ce nombre réapparaît la prochaine fois que le mode « Pcs » est sélectionné.
6. Si le réglage est à «poids unitaire moyen automatique», que le nombre d'objets sur le plateau dépasse le nombre d'échantillons précédent de plus de cinq pièces, et que ce nombre représente également moins de 100 % du nombre d'échantillons précédent, la balance exécutera automatiquement l'étalonnage du poids unitaire.

MODE D'AUTOVÉRIFICATION

Lorsque l'appareil est hors tension, maintenez la touche NET/GROSS enfoncée et appuyez sur la touche ON/OFF (marche arrêt). Attendez que l'écran affiche O I RdC pour passer en mode d'autovérification.

MODE VALEUR INTERNE (01 RdC)

REMARQUE : Il faut brancher une cellule de charge à pont complet pour effectuer le test.

1. Appuyez sur la touche TARE/PT (tare/prétare) pour valider. L'écran affiche la valeur interne.
2. Vérifiez si la valeur interne se situe dans la plage normale. (0 à 400 000) (aucune charge).
3. Vérifiez si le rétroéclairage est allumé.

PAGE 33 OF 42 0325 H-11905

1. Appuyez sur la touche ZERO pour retourner au dernier écran. L'écran affiche O / RdC.

MODE DE VÉRIFICATION DU CLAVIER (02 KEY)

01AdC

1. Appuyez sur la touche TARE/PT pour valider. L'écran affiche KEY 05.

2. Code interne du clavier :

3. Touche TARE/PT = 06

4. Touche des unités UNIT = 05
5. Touche de poids net/brut NET/GROSS = 04
6. Touche d'impression M+/PRINT = 03

7. Touche F = 02

8. Appuyez sur la touche ZERO pour retourner au dernier écran. L'écran affiche 02 KEY.

MODE D'AFFICHAGE DE LA VERSION DU

02 869

MICROLOGICIEL (03 GEr)

1. Appuyez sur la touche TARE/PT pour valider. L'écran affiche la version du micrologiciel 02005.
2. Appuyez de nouveau sur la touche TARE/PT. L'écran affiche le numéro d'entretien 159 pendant deux secondes.
3. Appuyez sur la touche ZERO pour retourner au dernier écran. L'écran affiche 03 GEr.

RETOUR AU DERNIER ÉCRAN (00 ESC)

03 GE-

Appuyez sur la touche TARE/PT pour sortir du mode d'autovérification. La balance se remettra automatiquement en marche.

00 ESC

CONFIGURATIONS

ÉTAPES DE CONFIGURATION

1. En mode de pesage, appuyez sur la touche NET/GROS et sur la touche ZERO en même temps pour passer en mode de configuration. L'écran à DEL affiche 01 FcC.

1. Appuyez sur la touche ZERO.

1. Appuyez sur la touche ZERO.

1. Appuyez sur la touche ZERO.

01FnC: Mode de paramétrage de fonction général

02 EC: Étalonnage de poids externe

03 r-5 l: RS232 paramétrage bidirectionnel

00 ESC : Quitter le mode de paramétrage de fonction avancé

Consultez les sections suivantes pour les procédures détaillées de chaque réglage de fonction :

PARAMÉTRAGE DE FONCTION GÉNÉRAL (01 FnC)

NAVIGATION

Touche ZERO : Touche ascendante (chiffres de 0 à 9)

Touche UNIT : Touche descendante (chiffres de 0 à 9)

Touche TARE/PT : Déplace le curseur vers la droite

Touche NET/GROSS : Déplace le curseur vers la gauche

1. Appuyez sur la touche TARE/PT.

1. Saisissez le paramètre « 00-13 ».

1. Saisissez « 00 » et appuyez sur la touche TARE/PT pour retourner au mode de paramétrage de fonction avancé.

FnC 00 : Retournez au mode de paramétrage de fonction avancé.

FnC 01 : Réglages des fonctions du rétroéclairage automatique

FnC 02: Réglages de mise hors tension automatique

FnC 03 : Réglages HI/LO/OK

FnC 04: Rétablissement des paramètres par défaut

FnC OS : Réglages de filtre antiparasite

FnC 06 : Réglages de fonction de maintien

FnC 07: Réglage de la moyenne automatique du poids unitaire

FnC 10 : Dernier Zero enregistré

FnC 12 : Réglages de fonction de la touche F

FnC 13 : Réglage Zero

RÉGLAGE DES FONCTIONS DU RÉTROÉCLAIRAGE AUTOMATIQUE (FnC 01)

1. Sélectionnez FnC 0 / dans le paramétrage de fonction général 0 / FnC pour changer le mode de paramétrage du rétroéclairage.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

REMARQUE : Paramètre par défaut = « off ».

CONFIGURATIONS (SUITE)

1. Utilisez la touche ZERO ou UNIT pour sélectionner « on » ou « off ».

ON = Fonction de rétroéclairage activée. OFF = Fonction de rétroéclairage désactivée.

1. Appuyez sur la touche TARE/PT pour retourner au mode de paramétrage de fonction avancé.

FONCTION DE RÉTROÉCLAIRAGE AUTOMATIQUE

Lorsque le poids est supérieur à 10d, le rétroéclairage sera allumé. Le rétroéclairage s'éteint une fois que le poids est stable pendant 10 secondes ou lorsque la balance retourne à zéro.

RÉGLAGE DE MISE HORS TENSION AUTOMATIQUE (FnC 02)

1. Sélectionnez FnC 02 dans le paramétrage de fonction général OIFnC pour changer le mode de paramétrage de mise hors tension automatique.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

REMARQUE : Paramètre par défaut = 0 (pas de mise hors tension automatique).

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

1. Appuyez sur la touche TARE/PT pour retourner au mode de paramétrage de fonction avancé.

RÉGLAGES DE MISE HORS TENSION AUTOMATIQUE

Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

: Pas de mise hors tension automatique

/ : Lorsque la balance est inactive pendant une (1) minute, elle s'éteint automatiquement.
2 : Lorsque la balance est inactive pendant deux (2) minutes, elle s'éteint automatiquement.
9 : Lorsque la balance est inactive pendant neuf (9) minutes, elle s'éteint automatiquement.

FONCTION DE MISE HORS TENSION AUTOMATIQUE

Lorsque le poids sur le plateau de pesée est inférieur à 10d ou reste inactif pendant la durée programmée, la balance s'éteindra automatiquement.

RÉGLAGES HI/LO/OK (FnC 03)

1. Sélectionnez FnC 03 dans le paramétrage de fonction général OIFnC pour paramétrer la fonction HI/LO/OK.

REMARQUE : Lorsque les limites supérieure et inférieure sont toutes deux réglées à « 0 », la fonction HI/LO/OK est désactivée.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

1. Saisissez la limite supérieure désirée.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

1. Saisissez la limite inférieure désirée.

CONFIGURATIONS (SUITE)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

1. Saisissez le réglage des paramètres de l'alarme.

RÉGLAGE DE L'ALARME

Définition des positions a, b et c :

a. / : bip sonore activé

O : bip sonore désactivé

b. / : bip sonore activé en cas de stabilité

: bip sonore désactivé en cas d'instabilité

c. / : bip sonore activé lorsque le poids se situe entre les limites supérieure et inférieure

D : bip sonore déactivé lorsque le poids ne se situe pas entre les limites supérieure et inférieure et qu'il est plus élevé que 10d

1. Appuyez sur la touche TARE/PT.

RÉTABLISSEMENT DES PARAMÈTRES PAR DÉFAUT (FnC 04)

1. Sélectionnez FnC 04 dans le paramétrage de fonction général 01FnC pour le rétablissement des paramètres par défaut.

1. Appuyez sur la touche TARE/PT. Utilisez les touches ZERO ou UNIT pour sélectionner « return » ou « format ».

r = « Return » (Annuler le rétablissement) Forn = Rétablissement des paramètres par défaut

PAGE 36 OF 42 0325 H-11905

1. Appuyez sur la touche TARE/PT.

Les paramètres par défaut incluent :

1. Étalonnage de poids externe
2. Réglages de valeur HI/LO/OK
3. Réglages de filtre antiparasite (externe)
4. Paramètres d'échantillonnage pour la fonction de comptage.

RÉGLAGES DE FILTRE ANTIPARASITE (FnC 05)

1. Sélectionnez FnC 05 dans le paramétrage de fonction général pour paramétrer le filtre antiparasite.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier statut.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres ou le point zéro.

REMARQUE : La valeur par défaut = 0.

O: ne pas passer

5 : passer

/: passer 1d

5 : passer 6d

2: passer 2d

7: passer 7d

3: passer 3d

8: passer 8d

4: passer 4d

S : passer 9d

REMARQUE : Lorsque le poids sur la balance est supérieur à 1/3 de la capacité totale, la fonction est activée.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

CONFIGURATIONS (SUITE)

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

REMARQUE : La valeur par défaut = 0.

Paramètres 0 à 9 : plus le nombre est élevé, plus le poids est stable.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

REMARQUE : La valeur par défaut = 5.

Paramètres : 0 à 9.

REMARQUE : Plus le chiffre est élevé, plus le filtre réagit rapidement. Une réponse rapide peut entraîner une pesée instable.

REMARQUE : Paramétrage à 9 : la valeur n'est pas filtrée. Valeur AD d'entrée = Valeur AD de sortie

1. Appuyez sur la touche TARE/PT.

RÉGLAGES DE FONCTION DE MAINTIEN (FnC 06)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres.

REMARQUE : La valeur par défaut = 0.

: Fonction de maintien désactivée

/ : Mode « Peak hold »

2: Mode « Stable hold 1 »

3: Mode « Stable hold 2 »

4: Mode « Animal scale hold 1 »

5 : Mode « Animal scale hold 2 »

1. Appuyez sur la touche TARE/PT.

hold0 : Fonction de maintien désactivée

holdi: Mode « Peak hold »

- La balance continue d'afficher le poids maximum lorsque le poids change de manière continue. Appuyez sur n'importe quelle touche pour quitter ce mode.

hold2: Mode « Stable hold 1 »

- Lorsque le poids est stable, l'écran à DEL affiche la valeur du poids actuel. Appuyez sur n'importe quelle touche pour quitter ce mode.

hold3: Mode « Stable hold 2 »

- Lorsque le poids est stable, l'écran à DEL affiche la valeur du poids actuel. Lorsque le poids revient à zéro (<10d), le mode de maintien est automatiquement annulé.

hold4: Mode « Animal scale hold 1 »

- À vide, l'écran affiche « . . . . . . ». Lorsque l'animal ou l'objet est sur le plateau et que le poids est stable, l'écran affiche la valeur du poids et le maintien.

- Lorsque l'animal ou l'objet n'est plus sur le plateau, l'écran affiche « - - - - » et la fonction de maintien est désactivée.

- Si le poids est à peine stable, l'écran affiche le poids moyen en 10 secondes et maintient le statut, jusqu'à ce que le poids soit inférieur à 10e et que l'écran affiche « - - - - - » ou vous pouvez appuyer sur n'importe quelle touche pour calculer un nouveau poids.

hold5 : Mode « Animal scale hold 2 »

- À vide, l'écran affiche « 0.000 ». Lorsque l'animal ou l'objet est sur le plateau et que le poids est stable, l'écran affiche la valeur du poids et le maintien.

- Lorsque le poids ajouté ou enlevé sur le plateau est supérieur au poids réglé à l'aide de la fonction de maintien 5 (hold 5), la fonction de maintien est désactivée et un nouveau poids est calculé.

- Si le poids est à peine stable, l'écran affiche le poids moyen en 10 secondes et maintient le statut. Dans ce mode, les touches ZERO et TARE/PT sont inutiles.

CONFIGURATIONS (SUITE)

RÉGLAGES DE FONCTION DE MAINTIEN (BALANCE POUR ANIMAUX) (hold 4)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres. Utilisez les touches ZERO ou UNIT pour saisir 4 et appuyez la touche TARE/PT pour accéder au mode de réglages de fonction de maintien.

1. Appuyez sur la touche TARE/PT.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres. (Entre 1 % à 100 %) Réglage par défaut = 10 %.

1. Appuyez sur la touche TARE/PT.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres (1, 2, 4, 8, 16, 32, 64). La valeur par défaut = 8.

1. Appuyez sur la touche TARE/PT.

RÉGLAGES DE FONCTION DE MAINTIEN (BALANCE POUR ANIMAUX) (hold 5)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres. Utilisez les touches ZERO ou UNIT pour saisir 5.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres (0-plein échelle). Réglage par défaut = pleine échelle.

1. Appuyez sur la touche TARE/PT.

CONFIGURATIONS (SUITE)

RÉGLAGE DE LA MOYENNE AUTOMATIQUE DU POIDS UNITAIRE (FnC 07)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres

REMARQUE : La valeur par défaut = 0.

= Réglage de la moyenne automatique du poids unitaire

I = Réglage non automatique de la moyenne du poids unitaire

1. Appuyez sur la touche TARE/PT.

ENREGISTREZ LE DERNIER ZÉRO (FnC 10)

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche le dernier réglage des paramètres.

1. Utilisez les touches ZERO ou UNIT pour saisir les paramètres. Utilisez les touches ZERO ou UNIT pour sélectionner le réglage.

Paramètre par défaut = oFF

on = Enregistrement du dernier réglage zéro

oFF = Pas d'enregistrement

1. Appuyez sur la touche TARE/PT.

RÉGLAGES DE FONCTION DE LA TOUCHE F (FnC 12)

1. Appuyez sur la touche TARE/PT. La fonction de la touche F représente la fonction « MC ». L'écran affiche le paramètre de la configuration précédente.

1. Utilisez les touches ZERO ou UNIT pour sélectionner une fonction. La fonction de la touche F représente la fonction « HR ».

REMARQUE : La fonction de la touche F représente la la valeur de la tare ou de la pré-tare.

1. Appuyez sur la touche TARE/PT.

1. Appuyez sur la touche TARE/PT. Le réglage du zéro sans restriction est désactivé. L'écran affiche le paramètre de la configuration précédente.

CONFIGURATIONS (SUITE)

1. Utilisez les touches ZERO ou UNIT pour sélectionner une fonction. Le réglage du zéro sans restriction est activé.

1. Appuyez sur la touche TARE/PT.

ÉTALONNAGE DE POIDS EXTERNE (02 EC)

1. Appuyez sur la touche TARE/PT. L'écran affiche la valeur du poids d'étalonnage. Le dernier chiffre clignote.

1. Lorsque le dernier chiffre clignote, appuyez sur la touche TARE/PT tandis que la balance n'a aucune charge.

1. Lecture de zéro. Une fois stable, l'affichage montre le poids maximal.

1. Placez le poids étalonné sur le plateau et appuyez sur la touche TARE/PT. Après trois bips, l'étalonnage est terminé. Enlevez le poids.

REMARQUE : La valeur du poids étalonné placé sur le plateau doit être supérieure à 100e et l'écart-type du poids doit se situer dans une fourchette de +/- 10 % du poids étalonné en usine.

RÉGLAGES DE L'INTERFACE SÉRIE RS232 (03 r51)

1. Appuyez sur la touche TARE/PT.

1. Saisissez le paramètre « 00-08 ».

1. Saisissez le paramètre « 00 ». Appuyez sur la touche TARE/PT pour sortir.

r-5 100 : Quitter le mode de réglage de l'interface série RS232

r-5 101 : Réglages du débit en bauds

RÉGLAGES DU DÉBIT EN BAUDS (-5101)

1. Sélectionnez rS / 0 l dans le mode de réglage de l'interface série RS232 03 rSi pour régler de débit en bauds.

1. Appuyez sur la touche TARE/PT. L'écran à DEL affiche la dernière valeur.

REMARQUE : La valeur par défaut est 9 600 bits/seconde.

1. Utilisez les touches ZERO ou UNIT pour sélectionner le débit en bauds souhaité : 600, 1200, 2400, 4800, 9600 ou 19200 bits/seconde.

CONFIGURATIONS (SUITE)

1. Appuyez sur la touche TARE/PT.

1. Saisissez le paramètre « 00 ».

1. Appuyez sur la touche TARE/PT pour sortir.

• Environ 31 mA CC (indicateur + cellule de charge)
• Environ 65 mA CC (indicateur + cellule de charge + écran de rétroéclairage)
• Environ 80 mA CC (indicateur + cellule de charge + fonction sans fil, 100 M)
• Environ 65 mA CC (indicateur + cellule de charge + fonction sans fil, 10 M)
  • Tension de charge : CC 10 V/1 A

AVERTISSEMENT DE BATTERIE FAIBLE

• Lorsque le symbole 📋 continue de clignoter à l'écran, la batterie interne doit être rechargée.
• La balance s'éteint automatiquement après quelques heures lorsque l'avertissement de batterie faible s'affiche. La balance doit être entièrement rechargée avant d'être remise en service.
• Lorsque l'indicateur de niveau de la batterie est plein, la puissance est d'environ 6,1 V. Chaque bloc est d'environ 0,2 V. Lorsque le symbole d'avertissement de la batterie est affiché, la puissance est d'environ 5,4 V.

DÉPANNAGE

CODES D'ERREUR

CODE D'ERREUR	EXPLICATION
E0	Le mode EEPROM ne fonctionne pas correctement.Le mode EEPROM n'est pas encore réglé, ou le circuit sur la carte de circuit imprimé est brisé.
E1	Le zéro est supérieur à la plage de zéro lorsque l'indicateur est allumé.
E2	Le zéro est inférieur à la plage de zéro lorsque l'indicateur est allumé.
E4	La valeur A/D est instable.
oL	Le poids de l'objet est supérieur à neuf divisions de la capacité maximale.
-oL	Le poids de l'objet est inférieur à -1/6 de la capacité maximale.
oF	La valeur ADIC est supérieure à la plage maximale.
EIO	La balance n'est pas en état de niveau. REMARQUE : S'affiche seulement si le dispositif est équipé d'un détecteur de niveau.
