MODE D'EMPLOI DXCM024-0343 DEWALT

If you have questions or comments, contact us. Pour toute question ou tout commentaire, nous contacter. Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

INSTRUCTION MANUAL GUIDE D'UTILISATION MANUAL DE INSTRUCCIONES

Dévidoir Autorétractable En Acier Pour Tuyay - 9,5 mm x 15,2 m

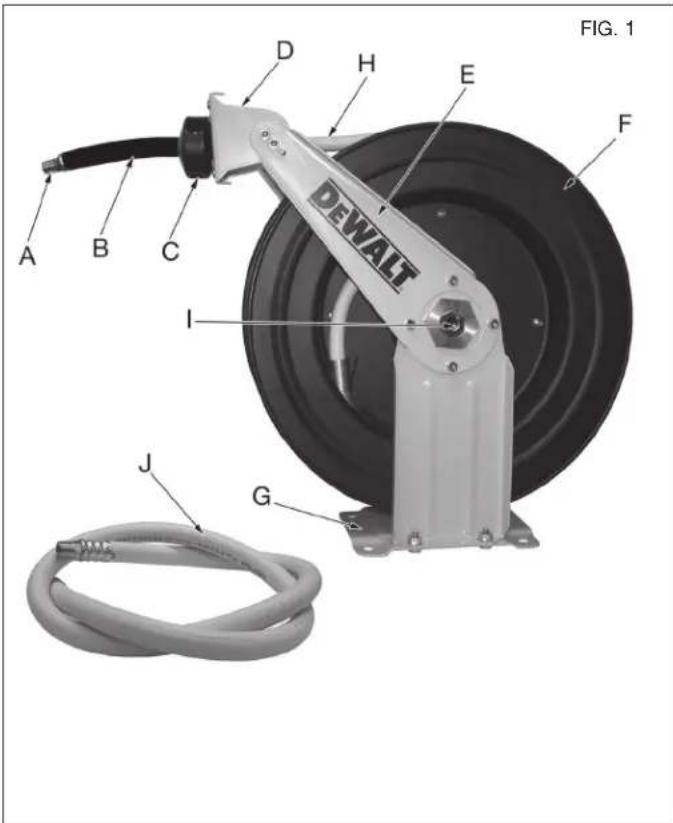

DXCM024-0343 Enrouleur de tuyaux pneumatique

A. Sortie d'air (vers outil/accessoire pneumatique)
B. Limiteur de courbure
C. Butée sphérique
D. Support cylindrique de guide tuyau
E. Bras de guide tuyau
F. Tambour d'enrouleur de tuyaux
G. Support de fixation
H. Tuyau pneumatique
I. Admission d'air (depuis le compresseur)
J. Tuyau pneumatique d'alimentation

Spécifications

MODÈLE DXCM024-0343
POIDS NET 28 lbs. (12,7 kg)
ADMISSION D'AIR 1/4" NPT (6,3 mm)(female/hembra/femelle)
TYPE DE TUYAU PNEUMATIQUE Rubber
TAILLE DU TUYAUPNEUMATIQUE	3/8" (9,5 mm)
PRESSION OPÉRATIONNELLEMAXIMALE DU TUYAU	300 PSI (2,068 kPa)
LONGUEUR DU TUYAUPNEUMATIQUE	50' (15,2 m)

Définitions : lignes directrices en matière de sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d'emploi et porter une attention particulière à ces symboles.

ADANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par un décès ou des blessures graves.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée pourrait se solder par des blessures mineures ou modérées.

AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

SI VOUS AVEZ DES QUESTIONS OU DES COMMENTAIRES SUR CE PRODUIT OU TOUT AUTRE OUTIL DEWALT, APPELEZ-NOUS GRATUITEMENT AU: 1-800-4-DEWALT (1-800-433-9258)

Consignes de sécurité importantes

AVERTISSEMENT: certaines poussières qui se forment lors du ponçage mécanique, du sciage, de l'affûtage, du fraisage ou d'autres activités de construction contiennent des produits chimiques qui, selon l'État de Californie, peuvent provoquer des cancers, des malformations à la naissance ou d'autres problèmes de reproduction. Voici certains exemples de ces produits chimiques:

• Le plomb provenant des peintures à base de plomb
• La silice cristalline provenant des briques, du ciment et d'autres produits de maçonnerie
• L'arsenic et le chrome provenant du bois traité chimiquement Le risque d'exposition dépend de la fréquence à laquelle vous effectuez ce genre de tâches. Afin de réduire l'exposition à ces produits chimiques: travaillez dans un environnement ventilé en portant un équipement de sécurité adéquat, et portez toujours un équipement approuvé par les institutions OSHA/MSHA/NIOSH, ainsi qu'un masque facial ou un respirateur à votre taille lorsque vous utilisez ces outils. Lorsque vous utilisez des outils pneumatiques, respectez en permanence les mesures de sécurité élémentaires afin de réduire le risque de dommages corporels.

À AVERTISSEMENT: ce produit contient des produits chimiques qui, selon l'État de Californie, peuvent provoquer des cancers, des malformations à la naissance ou d'autres problèmes de reproduction. Se laver les mains après manipulation.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

Toute mauvaise utilisation ou maintenance de ce produit peut entraîner des blessures graves et des dégâts matériels. Lisez attentivement les avertissements et le mode d'emploi avant d'utiliser cet équipement. Lorsque vous utilisez des outils pneumatiques, respectez en permanence les mesures de sécurité élémentaires afin de réduire que de dommages corporels.

▲ VERTISSEMENT

Lisez attentivement ce mode d'emploi et les étiquettes des outils avant d'installer, d'utiliser ou d'entretenir cet enrouleur de tuyaux. Conservez ces instructions dans un

endroit sûr et accessible.

Les opérateurs et autres personnes présentes dans la zone de travail doivent porter des lunettes de sécurité conformes à l'ANSI Z87.1 CAN/CSA Z94.3 avec protections latérales.

Les opérateurs et autres personnes présentes dans la zone de travail doivent porter des protections auditives.

AVERTISSEMENT:

• N'utilisez jamais d'oxygène ou de gaz réactifs. Cela pourrait provoquer une explosion.
• La pression de l'air ne doit jamais dépasser les 300 psi (20 bar).
• Lisez attentivement tous les manuels inclus avec ce produit. Familiarisez-vous avec les commandes et apprenez à utiliser cet équipement correctement.
• Ne dépassez jamais la pression nominale d'un composant du système.
• Déconnectez l'outil pneumatique de l'alimentation en air avant de changer les outils ou les accessoires et lorsqu'il est à l'arrêt.
• Utilisez toujours des accessoires conçus pour être utilisés avec des outils pneumatiques.
• N'utilisez jamais d'accessoires usés ou endommagés.
• Contrôlez les tuyaux pneumatiques avant chaque utilisation afin de vous assurer qu'ils ne sont ni usés ni endommagés. Assurez-vous que tous les raccordements sont sécurisés.
• Assurez-vous que les écrous, les boulons et les vis sont bien serré(e)s et que l'équipement fonctionne dans des conditions de travail sûres.

DANGER: RISQUE D'EXPLOSION OU D'INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L'EMPÊCHER

- Dépasser la pression nominale maximale des accessoires peut provoquer une explosion et entraîner des blessures graves.

- Utiliser de l'air comprimé régulé à une pression maximale inférieure ou égale à la pression nominale de chaque accessoire.

▲ DANGER: RISQUE DE DIFFICULTÉS RESPIRATOIRES (ASPHYXIE)

CE QUI PEUT SE PRODUIRE COMMENT L'EMPÊCHER

- Des outils abrasifs, comme des meuleuses, des ponceuses et des outils de coupe peuvent produire de la poussière et des matériaux abrasifs qui peuvent être dangereux pour les poumons et le système respiratoire.

- Portez toujours un équipement approuvé par la MSHA/NIOSH, ainsi qu'un masque facial ou un respirateur à votre taille lorsque vous utilisez ces outils.

ATTENTION: RISQUE ASSOCIÉ AU BRUIT

CE QUI PEUT SE PRODUIRE COMMENT L'EMPÊCHER

- Une exposition prolongée aux bruits produits par des outils pneumatiques en fonctionnement peut entraîner une perte de l'audition permanente.

- Portez toujours des protections auditives conformes à l'ANSI (S3.19).

▲ AVERTISSEMENT: RISQUE DE PROJECTION

CE QUI PEUT SE PRODUIRE COMMENT L'EMPÊCHER

• Les équipements et outils pneumatiques peuvent propulser des matériaux comme des copeaux métalliques, de la sciure et d'autres débris à une vitesse élevée, ce qui peut provoquer des graves blessures oculaires.

• L'air comprimé peut s'avérer dangereux. Le flux d'air peut provoquer des blessures au niveau des tissus mous comme les yeux, les oreilles, etc. Les particules et les objets propulsés par le flux d'air peuvent entraîner des blessures.

• Portez toujours des lunettes de sécurité conformes à l'ANSI Z87.1 CAN/CSA Z94.3 avec protections latérales.

• Ne laissez jamais un outil en fonctionnement sans surveillance. Déconnectez le tuyau pneumatique lorsque l'outil est à l'arrêt.
• Pour être mieux protégé, utilisez un masque de protection approuvé en plus des lunettes de sécurité.

ATTENTION: RISQUÉ DE BLESSURE

CE QUI PEUT SE PRODUIRE COMMENT L'EMPÊCHER

• Les outils électriques peuvent lancer des matériaux dans toute la zone de travail.

• Dépasser la pression maximale nominale des accessoires de l'outil peut causer une explosion causant des blessures graves.

• Keep work area clean and free Conserver la zone de travail propre et en bon ordre. Éloigner les enfants et autrui de la zone de travail durant l'utilisation de l'outil.

• Conserver les lieux bien illuminés.
• Utiliser de l'air comprimé réglé à une pression maximale près ou au-dessous de la pression nominale des accessoires.
• Ne jamais utiliser de gaz oxygène, de dioxyde de carbone ou autres gaz en bouteille comme source d'énergie pour les outils pneumatiques.
• Protégez les conduits d'air des dommages et des perforations.
• Vérifiez les boyaux d'air en cas d'usure ou de détérioration avant chaque emploi. S'assurer que tous les raccords sont bien branchés.

CONSERVEZ CES INSTRUCTIONS POUR UNE FUTURE UTILISATION

FONCTIONNALITÉS

ADMISSION D'AIR

L'admission d'air (I) mesure 1/4" (0,6 cm) NPT et est située sur le côté de l'enrouleur de tuyaux.

SUPPORT DE FIXATION

Le support de fixation (G) est une plaque de métal laqué qui peut être facilement fixée sur un mur, au plafond ou au sol.

TUYAU PNEUMATIQUE D'ALIMENTATION

Le tuyau d'alimentation (J)

mesure 3/8" (0,9 cm) x 4' (1,2 m) de long et est équipé d'un raccord pivotant sur l'une de ses extrémités afin d'éviter que le tuyau ne se torde ou ne s'emmêle. Il se connecte à l'admission d'air (l)

SORTIE D'AIR

La sortie d'air (A) mesure 1/4" (0,6 cm) NPT et est située à l'extrémité du tuyau pneumatique (H) pour être facilement connectée aux outil et accessoires pneumatiques.

TUYAU PNEUMATIQUE

Le tuyau pneumatique (H) mesure 3/8" (0,9 cm) x 50' (15 m) et est attaché à l'enrouleur de tuyaux.

BUTÉE SPHÉRIQUE

La butée sphérique (C) est réglable et permet de dérouler la longueur de tuyau souhaitée de façon permanente.

I J G

A B C D H DEWA

I J G

LIMITEUR DE COURBURE

Le limiteur de courbure (B) réduit la tension provoquée par le pliage du tuyau au niveau du raccord, ce qui permet d'éviter les dommages et de prolonger la durée de vie du tuyau (H).

INSTALLATION

1. Choisissez un emplacement de fixation ne présentant aucun câble électrique ou autre obstacle, et suffisamment robuste pour supporter le poids de l'enrouleur et du tuyau, ainsi que la force exercée lorsqu'il est étendu et rétracté. L'enrouleur de tuyaux peut être fixé sur le sol, au plafond ou sur un mur (voir Figure 2).

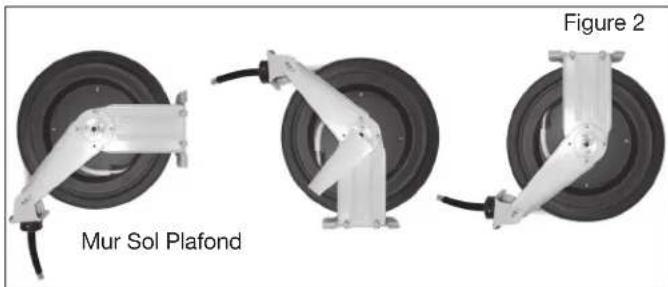

Mur Sol Plafond Figure 2

1. Utilisez le gabarit de fixation inclus afin de marquer l'emplacement des trous et de percer à ces endroits.

3 Fixez l'enrouleur de tuyaux à l'emplacement souhaité. Achetez les éléments de fixation adéquats dans votre magasin de bricolage. Les différentes positions de fixation requièrent différents types d'équipements.

1. Si vous souhaitez augmenter ou réduire la longueur du tuyau située à l'extérieur de l'enrouleur, tirez doucement sur le tuyau

jusqu'à ce qu'il soit verrouillé à la longueur souhaitée. Desserrez les boulons de la butée sphérique (C) et faites-la glisser pour la rapprocher du support cylindrique du guide tuyau (D). Resserrez les boulons de la butée sphérique. Ne serrez pas les boulons de manière excessive.

AVERTISSEMENT:

1) Assurez-vous que l'enrouleur est bien fixé avant chaque utilisation.
2) Ne le connectez jamais à une source d'alimentation en air dont la pression est supérieure à 300 psi (20 bar).
3) Inspectez le tuyau pneumatique avant chaque utilisation afin de vous assurer qu'il ne présente aucune fuite.
4) N'enroulez jamais le tuyau autour d'une partie de votre corps.

BRANCHEMENT DU COMPRESSEUR

L'enrouleur de tuyaux est accompagné d'un tuyau d'alimentation 3/8" (0,9 cm) x 4' (1,2 m) pour le connecter à une source d'alimentation en air. Appliquez le ruban de téflon aux filetages mâles du tuyau d'alimentation, puis insérez l'extrémité non pivotante dans l'admission d'air du tuyau (I). Connectez l'autre extrémité à votre source d'alimentation en air. Attachez l'outil ou accessoire pneumatique à la sortie d'air du tuyau pneumatique de l'enrouleur.

Joint d'étanchéité

UTILISATION

Assurez-vous du bon fonctionnement de l'enrouleur en tirant doucement sur le tuyau. Vous entendrez un cliquètement.

VERROUILLER L'ENROULEUR

Tirez doucement sur le tuyau jusqu'à atteindre la longueur souhaitée, puis laissez-le se rétracter après la série de cliquètements.

DÉVERROUILLER L'ENROULEUR

Tirez doucement sur le tuyau jusqu'à ce que le cliquètement s'arrête, puis laissez-le se rétracter jusqu'à ce que la butée sphérique soit bloquée par le support cylindrique du guide tuyau. NE LÂCHEZ JAMAIS LE TUYAU!

AVERTISSEMENT: risque de blessure. Ne lâchez jamais le tuyau lorsqu'il se rétracte.

AVERTISSEMENT: déconnectez toujours l'outil ou accessoire pneumatique attaché à l'enrouleur de l'alimentation en air avant d'effectuer des réglages ou de changer d'accessoire.

RÉGLER LA TENSION DE RECUL

1. Déconnectez l'alimentation en air de l'enrouleur de tuyaux.
   2 Tirez sur le tuyau pneumatique sur environ 50 centimètres, puis verrouillez-le (voir Verrouiller l'enrouleur).
2. Retirez la butée sphérique en deux parties en retirant les 2 vis cruciformes, les rondelles et les écrous.
3. Ramenez le tuyau vers l'arrière en le faisant passer par le support cylindrique du guide tuyau (remarque: le tambour de l'enrouleur doit toujours rester verrouillé).
4. Pour augmenter la tension, enroulez le tuyau une fois autour du tambour.

5. Pour diminuer la tension, déroulez le tuyau une fois.

6. Faites repasser le tuyau par le support cylindrique du guide tuyau, puis tirez dessus pour vérifier la tension. Réinstallez la butée sphérique.

7. Connectez l'alimentation en air.

AVERTISSEMENT: étant donné que l'enrouleur est tendu, soyez prudent et assurez-vous que le mécanisme de verrouillage ne se relâche pas pendant que vous réglez la tension.

REMPLACER LE TUYAU

1. Déconnectez l'alimentation en air et retirez le tuyau d'alimentation de l'enrouleur.
2. Retirez la butée sphérique en deux parties en retirant les 2 vis cruciformes, les rondelles et les écrous. Mettez ces éléments de côté.
3. Tirez délicatement sur le tuyau pneumatique pour le sortir complètement de l'enrouleur jusqu'à ce que le collier qui relie le tuyau au tambour de l'enrouleur soit visible, puis assurez-vous que l'enrouleur est bien verrouillé.

AVERTISSEMENT: étant donné que l'enrouleur est sous tension, assurez-vous de ne pas tourner le tambour de l'enrouleur ou de ne pas tirer sur le tuyau tant qu'il est verrouillé.

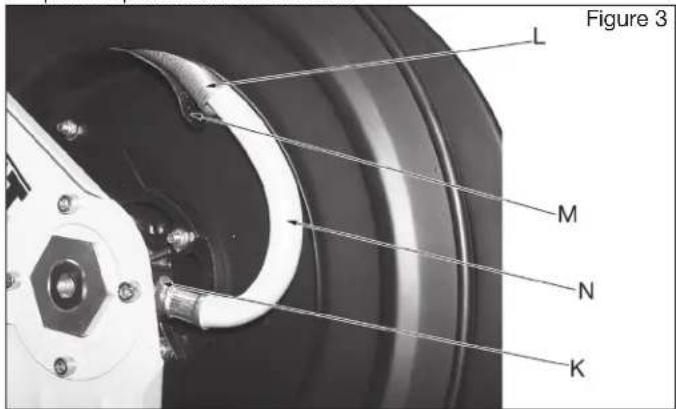

1. Retirez le collier du tuyau (situé à l'intérieur du tambour de l'enrouleur - non illustré) et mettez-le de côté.
2. Déconnectez délicatement l'extrémité du tuyau (K) du côté de l'enrouleur, puis retirez le tuyau à remplacer.

3. Retirez le ressort de protection (L) du tuyau à remplacer. Installez le ressort de protection (L) sur le nouveau tuyau et faites passer le tuyau par le support cylindrique du guide tuyau, puis dans l'encoche située dans le tambour (M).

4. Appliquez un joint d'étanchéité sur les filetages du tuyau, connectez le tuyau à l'enrouleur (K), puis serrez-le.

5. Attachez le tuyau à l'intérieur du tambour à l'aide du collier de serrage. Avant de serrer le collier, faites en sorte que le tuyau ait une courbe large (N) et qu'il ne présente aucun nœud.
6. Assurez-vous que le ressort de protection du tuyau (L) a été placé au bon endroit (voir Figure 3).
7. Tirez sur le tuyau pneumatique pour déverrouiller l'enrouleur, puis rembobinez-le lentement. Ne lâchez jamais le tuyau.
8. Attachez de nouveau la butée sphérique à l'emplacement souhaité sur le tuyau.
9. Reconnectez le tuyau d'alimentation à l'enrouleur, puis activez l'alimentation en air. Inspectez tous les raccords pour vérifier qu'ils ne présentent aucune fuite.

Merci de communiquer les renseignements suivants lors de chaque appel au service clientèle:

Numéro du modèle

Date et lieu d'achat

REEMPLACEMENT GRATUIT DES ÉTIQUETTES

D'AVERTISSEMENT: si vous perdez vos étiquettes

d'avertissement ou qu'elles deviennent illisibles, appelez le 1-800-4-DEWALT pour les remplacer gratuitement.

CAUTION: RISK OF INJURY. Do not let go offrose when nitracting. ATTENTION: RISQUE DE BLESSURES. No pas rebocher le tayou durant lo remobinage. ATENCIÓN: RIESGO DE LESIGNES. No afajo la manguiera durante el rebominado.
△ CAUTION: RISK OF INJURY. Do not leige of hose when retracting. △ ATTENTION: RISQUE DE ELESSURES. No pas relácher le Toyota durant, le rembotivago. △ ATENSION: RIESGO DE LESONES. No afajo la menpera durante el robotizado.

GARANTIE

GARANTIE LIMITÉE D'UN AN: DEWALT Industrial Tools (la Société) s'engage, pendant une période de douze (12) mois à compter de la date d'achat, à remplacer ou à réparer gratuitement, pour l'acheteur d'origine uniquement, toute pièce fabriquée par la Société qui, après examen de la Société ou de ses représentants légaux, s'avérerait défectueuse en raison d'un vice de matière, de fabrication, ou les deux. Tous les frais de transport induits par un remplacement ou une réparation de pièce en vertu de la présente garantie devront être pris en charge par l'acheteur d'origine. Il s'agit du seul recours possible en vertu de la présente garantie.

L'incapacité de l'acheteur d'origine à installer, entretenir et utiliser ledit équipement conformément aux bonnes pratiques de l'industrie, ou son incapacité à respecter les recommandations spécifiques de la Société établies dans le manuel du propriétaire annulera les termes de la présente garantie. La Société rejette toute responsabilité pour les réparations, remplacements ou ajustements à l'équipement ou pour tous coûts reliés au travail effectué sur l'équipement par l'acheteur sans l'autorisation préalable écrite de la Société. La corrosion, l'érosion, ainsi que l'usure et les fissures normales sont expressément exclues de la présente garantie.

LA SOCIÉTÉ N'OFFRE AUCUNE AUTRE GARANTIE, NI REPRÉSENTATION DE QUELQUE SORTE QUE CE SOIT, EXPRESSE OU IMPLICITE, EXCEPTION FAITE DE LA PROPRIÉTÉ. TOUTES LES GARANTIES IMPLICITES SONT REJETÉES PAR LA PRÉSENTE, EN PARTICULIER TOUTES LES GARANTIES DE COMMERCIALISATION ET D'ADÉQUATION À UN USAGE PARTICULIER. TOUTE RESPONSABILITÉ POUR DES DOMMAGES INDIRECTS EN VERTU D'UNE OU DE TOUTES LES GARANTIES, D'AUTRES CONTRATS, DE LA NÉGLIGENCE OU D'AUTRES DÉLITS CIVILS EST EXCLUE CONFORMÉMENT AUX CLAUSES D'EXCLUSION AUTORISÉES PAR LA LOI.

Nonobstant ce qui précède, toute revendication légale à l'encontre de la Société sera impossible si l'action légale en question débute plus de vingt-quatre (24) mois après la date d'achat ou de livraison, selon ce qui survient en dernier. La présente garantie constitue l'intégralité de l'accord entre la Société et l'acheteur d'origine, et aucun représentant ou agent n'est autorisé à modifier les termes de la présente sans l'autorisation écrite expresse de la Société.

Carrete de manguera de aire DXCM024-0343
