P250069 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Progress Lighting
Modèle	P250069
Diamètre des pales	60 pouces (152 cm)
Nombre de pales	3
Poids net	12,56 lb (5,7 kg)
Poids brut	15,34 lb (6,96 kg)
Alimentation	120 V, 60 Hz
Consommation basse vitesse	2,63 W
Consommation haute vitesse	19,07 W
Vitesses disponibles	7 (arrêt + 6 vitesses)
Débit d'air maximum	6127 CFM
Sens de rotation	Réversible (été/hiver)
Type de commande	Télécommande RF (portée 20 pi / 6 m)
Type de moteur	Courant alternatif, roulements lubrifiés à vie
Garantie moteur	À vie pour l'acheteur initial
Garantie autres pièces	1 an
Garantie module LED	5 ans (résidentiel)
Matériau des pales	Bois ou plastique
Finition	Métallique
Installation	Boîte de sortie, tige descendante incluse, adaptable plafond incliné
Entretien	Chiffon sec, ne pas utiliser d'eau
Sécurité	Utiliser boîte de sortie marquée "Acceptable pour support ventilateur" (max 35 lb)
Conformité	FCC Part 15 Classe B
Pile télécommande	1 pile 3V (incluse)

FOIRE AUX QUESTIONS - P250069 Progress Lighting

Comment installer mon ventilateur Progress Lighting P250069 ?

Coupez l'alimentation au disjoncteur. Fixez le support de suspension à la boîte de sortie (doit être marquée 'Acceptable pour support ventilateur'). Assemblez les pales, montez la tige descendante, raccordez les fils selon le schéma (récepteur inclus), puis fixez l'auvent. Utilisez un électricien qualifié si nécessaire.

Que faire si le ventilateur oscille ?

Vérifiez que toutes les vis des pales et des supports sont bien serrées. Mesurez la distance entre le plafond et chaque pale ; l'écart ne doit pas dépasser 1/8 pouce. Utilisez le kit d'équilibrage fourni ou échangez deux pales adjacentes.

Comment inverser le sens de rotation ?

Appuyez sur le bouton marche arrière de la télécommande pendant que le ventilateur est en marche. En été, le flux d'air vers le bas rafraîchit ; en hiver, vers le haut redistribue la chaleur.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la pile (3V) et son installation. Assurez-vous que le récepteur est correctement branché et que la distance ne dépasse pas 20 pieds (6 m). N'utilisez pas de variateur de vitesse mural avec ce ventilateur.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou légèrement humide (sans détergent). N'utilisez pas d'eau pour éviter d'endommager le moteur ou de provoquer un choc électrique.

Quelle est la garantie du moteur ?

Le moteur est garanti à vie pour l'acheteur initial. Les autres pièces (interrupteurs, condensateurs, finitions) sont garanties 1 an. Les modules LED sont garantis 5 ans en usage résidentiel.

Puis-je utiliser un variateur de vitesse mural ?

Non, ce ventilateur ne doit pas être utilisé avec un variateur de vitesse à semi-conducteurs. Utilisez uniquement la télécommande fournie.

Le ventilateur fait du bruit, comment résoudre ?

Vérifiez que toutes les vis du moteur et des supports de pales sont bien serrées. Assurez-vous que l'auvent ne touche pas le plafond. Laissez un rodage de 24 heures ; les bruits nouveaux disparaissent souvent.

Quelle est la portée de la télécommande ?

La télécommande RF a une portée maximale de 20 pieds (6 mètres) pour une transmission fiable.

Puis-je installer le ventilateur sur un plafond incliné ?

Oui, mais une tige descendante plus longue peut être nécessaire pour maintenir un dégagement minimal de 2,1 m (7 pi) entre le sol et les pales.

MODE D'EMPLOI P250069 Progress Lighting

Manuel d'installation du Ventilateur de plafond

93140252_A

P250069

Garantie limitée à vie

Les moteurs de ventilateur Progress Lighting sont garantis à l'acheteur initial comme étant exempts de défauts électriques et/ou mécaniques, tant que l'acheteur initial possède le ventilateur. Les interrupteurs à chaîne à tirette, les interrupteurs inverseurs, les condensateurs et les finitions métalliques sont garantis contre tout défaut de matériel ou de fabrication pendant une période d'un an à compter de la date d'achat. Le gauchissement des pals en bois ou en plastique n'est pas couvert par cette garantie, pas plus que la corrosion et/ou la décoloration de toute finition pour les ventilateurs installés à moins de dix milles de toute côte maritime. Des garanties prolongées pour les produits portant le label ENERGY STAR® produits s'appliquer.

Les ventilateurs de plafond Progress Lighting dotés de sources luminesces à LED intégrées, lorsqu'ils sont correctement installés et dans des conditions normales d'utilisation, sont garantis contre tout début de matériel et de fabrication qui empêcherait les sources lumineuses de fonctionner conformément aux specifications pendant (i) cinq (5) ans à compter de la date d'achat des modules de lumière LED et des composants électriques pour les ventilateurs utilisés dans des résidences unifamiliales, et (ii) trois (3) ans à compter de la date d'achat des modules de lumière à LFD et des composants électriques pour les ventilateurs utilisés dans des applications multifamiliales ou commerciales. Les ampoules LED fournies par Progress Lighting ne comportent aucune garantie autre que la garantie du fabricant. Les ampoules non LED ne sont pas garanties.

Avec 1304 1687 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 100

La main-d'œuvre et l'expédition sont exclues. Cette garantie ne couvre pas les coûts ou les frais associés à la main-d'œuvre (y compris, mais sans s'y limiter, les frais d'électricien) nécessaire pour installer, restorer ou replacer un ventilateur ou toute pièce du ventilateur.

Ct 105

LES GARANTIES PRÉCEDENTES CONSTITUENT L'ENTIRE OBLIGATION DE GARANTIE DE PROGRESS LIGHTING ET LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR ORIGINAL EN CE QUI CONCERNE Ces PRODUITS. PROGRESS LIGHTING NEST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS INDIRECTS, SPECIAUX, INCIDENTIELS OU CONSECUTIFS), DUS À UNE DÉFAILLANCE DU PRODUIT, QU'ILS RÉSULTENT D'UN RUPTURE DE GARANTIE, D'une RUPTURE DE CONTRAT OU AUTRE. CETTE GARANTIE EST DONNÉE EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS CELLES DE QUALITE MARCHANDE, D'ADEQUATION À UN USAGE PARTICULIER OU DE NON-VIOLATION.

Certains États n'autorisent pas la limitation de la durée d'une garantie implicite ou l'exclusion ou la limitation des dommages accessoires ou indirectes, de sorte que les limitations et exclusions ci-dessus peuvent ne pas s'appliquer à ce cas. Cette garantie vous donne des droits spécifiques et vous pouvez avoir d'autres droits qui varient d'un État à l'autre.

Date del'achat

Magasin d'achat

Numéro du modèle P250069

No de série

Numéro de vendeur. 126900

785247248827 785247248841 785247248834

PROGRESS LIGHTING

Règles de sécurité. 1. Déballage de votre ventilateur. 2. Installation de votre ventilateur. 3. Installation du couvercle métallique. 7. Utilisation de votre émetteur. 8. Entretien de notre ventilateur. 9. Dépannage. 10. Specifications. 11.

Table des matières

1. Pour réduire le risque de choc électrique, s'assurer que l'électricité a été coupée au disjoncteur ou au boîtier de fusibles avant de commencer.
2. Tout le câblage doit être conforme au Code national de l'électricité et aux codes électriques locaux. L'installation électrique doit être effectuée par un Electricien qualifié et agréé.
3. AVERTISSEMENT: Pour réduire le risque de choc électrique et d'incendie, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse de ventilateur à semi-conducteurs.
4. AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de blessure, installez l'appareil dans une boîte de sortie marquée "Acceptable pour le support du ventilateur de 15.9kg (35 lb)" ou moins et utilisez les vis de montage fournies avec la boîte de sortie. La plupart des boîtiers externes couramment utilisés pour le support des appareils d'éclairage ne sont pas acceptables pour le support des ventilateurs et peuvent avoir besoin d'être remplacés. En raison de la complexité de l'installation de ce ventilateur, il est fortement recommandé de faire appel à un Electricien qualifié et agréé.

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ LE VENTILATEUR SUR UNE BOITE DE SORTTE MARQUÉE COMME ACCEPTABLE POUR LE SUPPORT DU VENTILATEUR.

1. La boite de sortie et la structure de support doivent être solidement fixées et capables de supporter de manière fiable un minimum de 35 lb (15,9 kg) ou moins. Utilisz uniquement des boites de sortie répertorées UL et marquées POUR LE SUPPORT DE VENTILATERUR.
2. Le ventilateur doit être monté à une distance minimale de 7 pieds (2,1m) du bord de fuite des pales par rapport au sol.
3. Pour faire fonctionner la fonction marche arrière sur ce ventilateur, appuyez sur le bouton marche arrière pendant que le ventilateur est en marche.
4. Évitez de placer des objets dans le chemin des pales.

Pour éviter de blesser quelqu'un ou d'endommager le ventilateur ou autres éléments, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

1. Ne pas utiliser d'eau ou de détergents pour nettoyer le ventilateur ou les paires du ventilateur. Un chiffon sec ou légèrement humidifié convient à la plupart des nettoyages.
2. Après avoir effectué les branchements électriques, les conducteurs épissés doivent être retournés vers le haut et poussés avec précaution vers le haut dans le boîtier de sortie. Les fils doivent être écartés, le conducteur de mise à la terre de l'équipement se trouvant d'un côté de la boîte de sortie.
3. Les schémas électriques sont fournis uniquement à titre de référence. Les kits d'éclairage qui ne sont pas emballés avec le ventilateur doivent être répertoriés UL et marqués pour une utilisation avec le ventilateur modèle que vous installez. Les interrupteurs doivent être des interrupteurs à usage général UL. Répertoriez-vous aux instructions fournies avec les kits d'éclairage.

Avertissement

POUR RÉDUIRE LE RISQUE DE BLESSURE, NE PLIEZ PAS LES BRAS DE LA LAME (EGALEMENT APPELES SUPPORTS) PENDANT LE MONTAGE OU APRès L'INSTALLATION, EVITEZ DE PLACER DES OBJECTS DANS LE CHIÉMIN DES PALES.

Remarque

VEUILLEZ LIRE ET CONSERVER LES PRESENTES INSTRUCTIONS

1. Règles de sécurité.

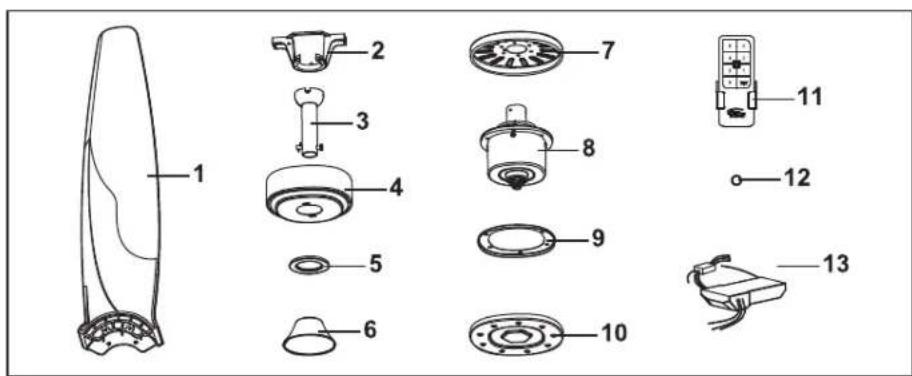

Déballez votre ventilateur et vérifiez son contenu. Les articles suivants doivent être disponibles:

1. Pales de ventilateur (3)
2. Support de suspension
3. Assemblage de la boule et de la tige de descente
4. Auvent
5. Couvercle de décoration
6. Couvercle d'accouplement
7. Boîtier du moteur
8. Assemblage du moteur du ventilateur
9. Plaque de support de lame
10. Couvercle métallique
11. Émetteur avec support +2 vis de montage
12. Batterie 3V
13. Récepteur avec 6 écrous de fil

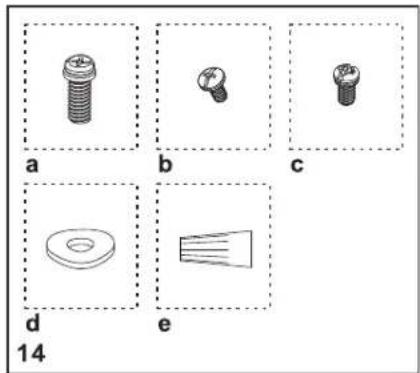

1. Sac de pièces détachées contenant :

a. Vis de haut de la lame (6 + 1) b. Vis de bas de la lame (6 + 1) c. Vis du boîtier du moteur (6) d. Rondelle (6 + 1) e. Matériel de montage: écrous (4)

Déballage de votre ventilateur 2.

Outils nécessaires

Tournevis Phillips, tournevis à fente droite, clé à molette, escabeau et coupe-fils.

Options de montage

S'il n'y a pas de boitier de montage homologue UL, lisez les instructions suivantes. Coupez l'alimentation électrique en déconnectant les fusibles ou en coupant les disjoncteurs.

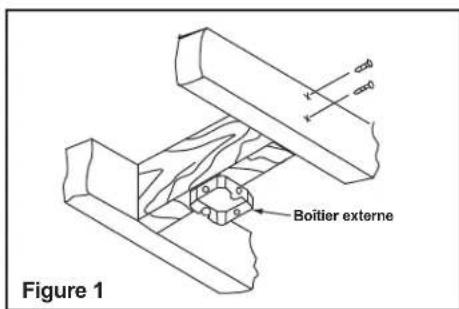

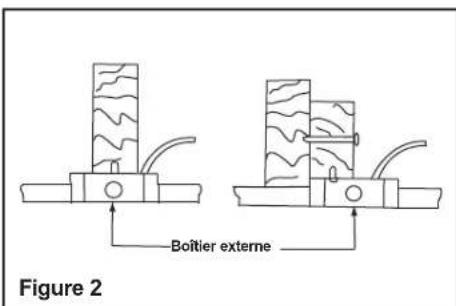

Fixer le boîtier externe directement sur la structure du bâtiment. Utiliser des fixations et des éléments de construction appropriés. La boîte de sortie et son support doivent être capables de supporter entièrement le poids en mouvement du ventilateur (au moins 35 lbs). Évitez d'utiliser des boîtiers externes en plastique.

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU D'AUTRES BLESSURES, INSTALLÉLLEZ LE VENTILATEUR UNIQUÉMENT SUR UNE BOITE DE SORTIE MARQUEE COMME ETANT ACCEPTABLE POUR LE SUPPORT DU VENTILATEUR ET UTILISEZ LES VIS DE MONTAGE FOURS NIES AVEC LA BOITE DE SORTIE. LA PLUPART DES BOITIERS EXTERNES COURAMENT UTILISÉS POUR LE SUPPORT DES APPAREILS D'DECLAIRE NE SONT PAS ACCEPTABLES POUR LE SUPPORT DES VENTILATEURS ET PEUVENT AVOIR BESOIN D'ETRE REMPLACÉES. EN CAS DE DOUTE, CONSULTÉZ UN ÉLECTRIÇION QUALIFIÉT.

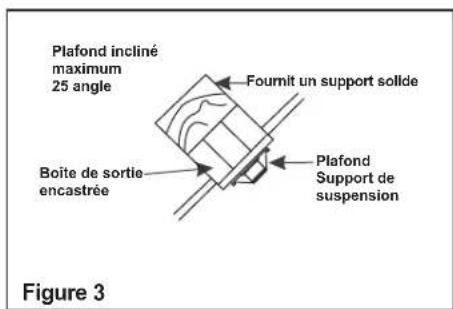

Remarque: Il se peut que vous ayez besoin d'une tige descendante plus longue pour maintenir un dégagement correct de la lame lors de l'installation sur un plafond raide et incliné.

Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pouvez avoir besoin d'une barre de suspension d'installation comme indiquée à la Figure 4 (disponible chez votre détaillant Progress Lighting).

Suspension du ventilateur

N'OUBLIEZ PAS d'éteindre l'appareil. Respectez les étapes ci-dessous pour suspendre correctement votre ventilateur:

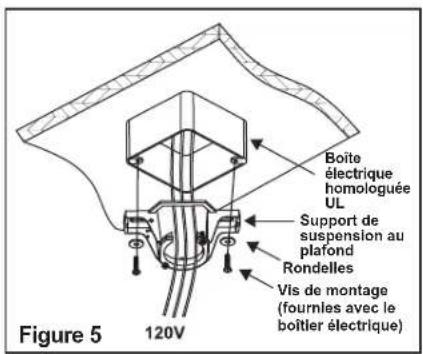

Étape 1. Passez les fils d'alimentation de 120V à travers le trou central du support de suspension au plafond, comme indiqué sur la figure 5.

Étape 2. Fixez le support de suspension à la boîte de sortie du plafond à l'aide des vis et des rondelles fournies avec votre boîte de sortie.

Fixation des PALES du ventilateur

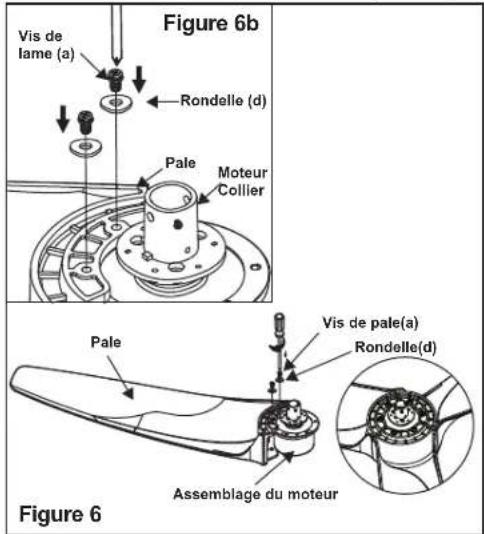

Etape 1. Positionnez le ventilateur de manière à ce que le collier du moteur soit orienté vers le haut, comme indiqué sur la figure 6b. Fixez la pale et la rondelle (d) à l'ensemble moteur du ventilateur en utilisant la vis de la pale vers le haut, comme indiqué sur la figure 6b. Répétez cette étape pour les 2 autres lames et les rondelles. Serrez les vis à fond.

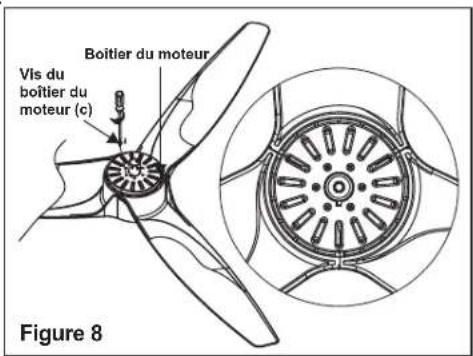

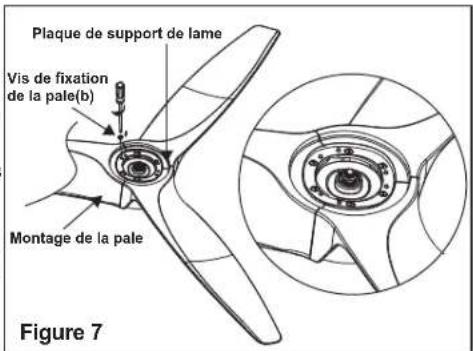

Étape 2. Retournez le ventilateur et positionnez-le de manière à ce que le collier du moteur soit dirigé vers le bas. Fixez la plaque de support des pales à l'ensemble des pales à l'aide des vis de fixation des pales. (Figure 7) Étape 3. Retournez le ventilateur de façon à ce que le collier du moteur soit dirigé vers le haut. Fixez le boîtier du moteur à l'aide des vis du boîtier du moteur comme indiqué à la Figure 8

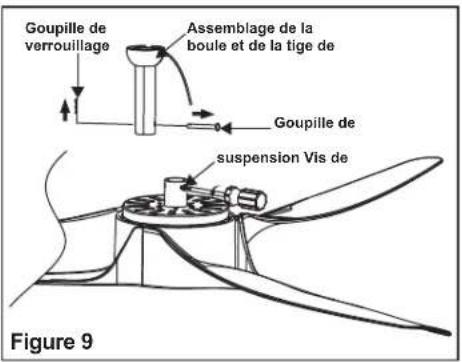

Etape 4. Retirez la goupille de suspension, la goupille de verrouillage et les vis de réglage du haut de l'ensemble moteur. (Fig.9)

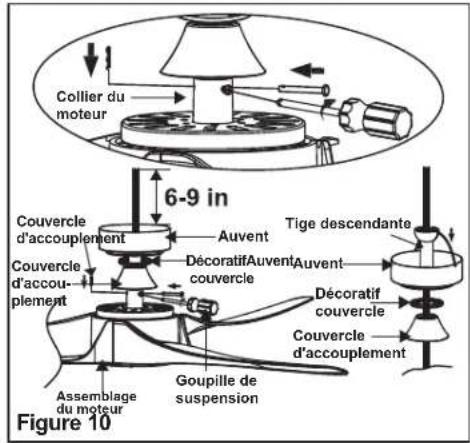

Etape 5. Faites passer les fils sortant du haut du moteur du ventilateur par le couvercle de l'accouplement, le couvercle decoratif, la verrière, puis par la tige descendante. (Fig.10)

LA NON INSTALLATION DE LA GOUPIILLE DE VERROUILLAGE COMME L'INDIQUE L'ETAPE 6 POURRATT ENTRAINER UN DESSERRAGE DU VENTILATEUR ET UNE DEFAILLANCE.

AVERTISSEMENT

Étape 6. Alignez les trous de la partie inférieure de la tige descendante avec les trous du collier situé sur le dessus du boîtier du moteur (Fig. 10). Insérez délicatement la goupille de suspension dans les trous du collier et de la tige descendante. Veillez à ne pas coincer la broche contre le câblage à l'intérieur de la tige descendante. Insérez la goupille de verrouillage dans le trou situé près de l'extrémité de la tige de suspension jusqu'à ce qu'elle s'enclenche dans sa position verrouillée, puis serrez les vis de réglage comme indiqué sur la Fig. 10. Coupez l'excédent d'il du luminaire en laissant environ 15 à 20 cm au-dessus du haut de l'ensemble boule de suspension/tige descendante.

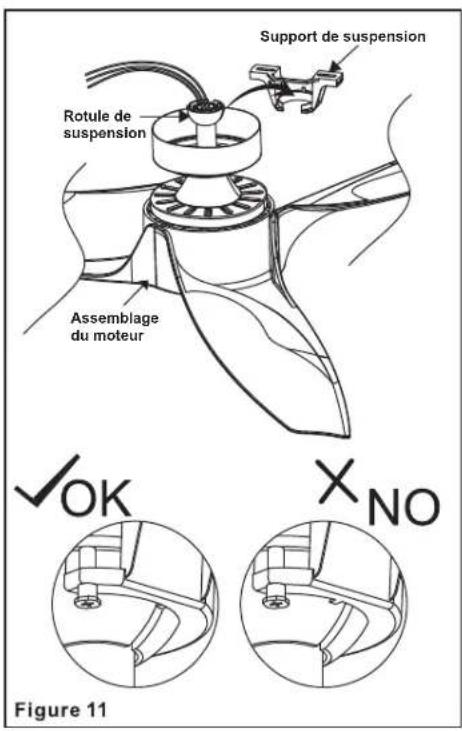

Étape 7. Soulevez délicatement l'ensemble et posez la boule de suspension de la tige descendante sur le support de suspension fixe à la boîte de sortie. Assurez-vous que la rainure de la boucle de suspension est alignée avec l'onglet du support de suspension. (Fig. 11)

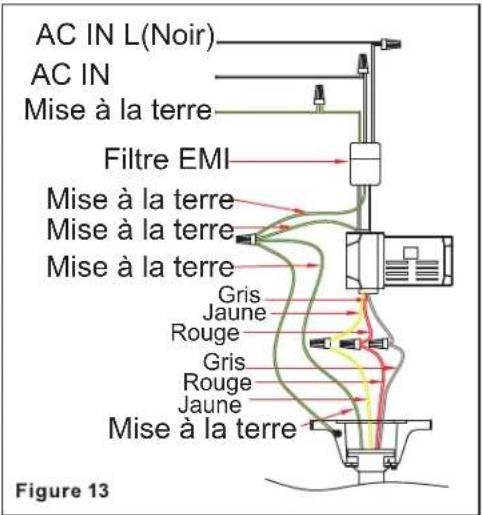

Effectuer les raccordements électriques

AVERTISSEMENT: Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation du panneau de circuit principal avant de procéder au câblage.

AVERTISSEMENT: Le ventilateur doit être installé à une distance maximale de 20 pieds de l'unité de transmission pour une transmission correcte du signal entre l'unité émettrice et l'unité réceptrice du ventilateur.

Si vous pensez ne pas avoir suffisamment de connaissances ou d'expérience en matière de cablage électrique, faites installer votre ventilateur par un electricien agré.

Etape 1. Connectez les fils verts du filtre EMI et les pièces connexes selon le schéma de cablage, comme indiqué à la Figure 13, assurez-vous que le filtre EMI est correctement installé dans la boîte de sortie.

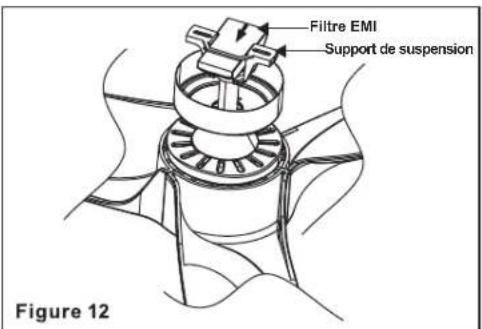

Etape 2. Placez le filtre EMI dans le boîtier de plafond avant d'installer le récepteur dans le support. Insérez le récepteur dans le support de montage avec le côté plat du récepteur face au plafond. (Fig. 12)

Etape 3. Connexions electriques du moteur au recepteur: Connectez le fil gris du ventilateur au fil gris du recepteur. Connectez le fil rouge du ventilateur au fil rouge du recepteur. Connectez le fil jaune du ventilateur au fil jaune du recepteur. (Fig.13)

Étape 4. Connexions électriques du récepteur aux fils d'alimentation de la maison : Connectez le fil noir (chaud) du plafond au fil noir marqué « AC IN L » du Récepteur. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC IN N" du récepteur. (Fig.13)

Fixez toutes les connexions de fil avec les écrous de fil en plastique fournis.

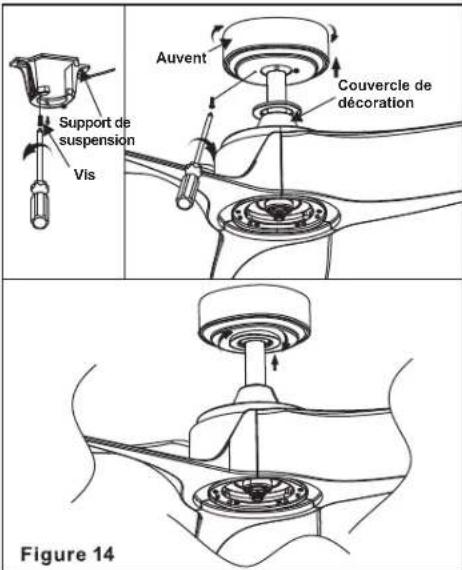

Terminer l'installation

Étape 1. Placez les connexions dans la boîte de sortie du plafond

Etape 2. Faites glisser l'auvent jusqu'au support de montage et placez le trou de serrure de l'auvent sur la vis du support de montage, tournez l'auvent jusqu'à ce qu'il se verrouille en place au niveau de la section étroite des trous de serrure. (Fig. 14)

Étape 3. Alignez le trou circulaire de l'auvent avec le trou restant sur le support de montage, fixez en serrant les deux vis de réglage. Remarque: Ajustez les vis de l'auvent si nécessaire jusqu'à ce que l'auvent et son couvercle soient bien ajustés.

Avertissement

Assurez-vous que l'encoché du support de suspension s'insère correctement dans la rainure de la boule de suspension avant de fixer la verrière au support en tournant le boîtier jusqu'à ce qu'il tombe en place.

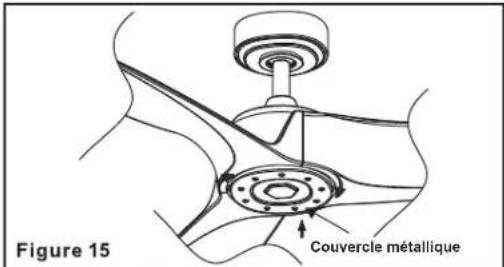

Installation du couvercle métallique

Fixez le couvercle métallique et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il remonte complètement et soit serré (figure 15).

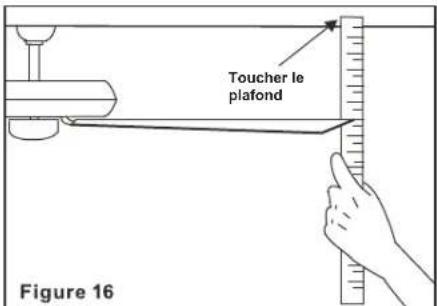

Équilibrage des lames

Toutes les lames sont regroupées par poids. Comme la densité des bois naturels varie, le ventilateur peut osciller même si les pales ont le même poids. La procédure suivante devrait corriger la plupart des problèmes d'oscillation du ventilateur. Vérifiez après chaque étape.

1. S'assurer que toutes les vis de la lame et du bras de la lame sont correctement serrées.

2. La plupart des problèmes d'oscillation du ventilateur se produit lorsque le niveau des pales est inégal. Vérifier ce niveau en sélectionnant un point sur le plafond au-dessus de l'extrémité de l'une des pales. Mesurez cette distance comme indiqué sur la figure 16. Tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répéter l'opération pour chaque lame. L'écart de distance doit être égal ou inférieur à 1/8. 3. Utilisez le kit d'équilibrage de lame joint si l'oscillation de la lame est toujours perceptible. 4. Si l'oscillation de la lame est encore perceptible, l'échange de deux lames adjacentes (côte à côte) peut redistribuer le poids et éventuellement permettre un fonctionnement plus souple.

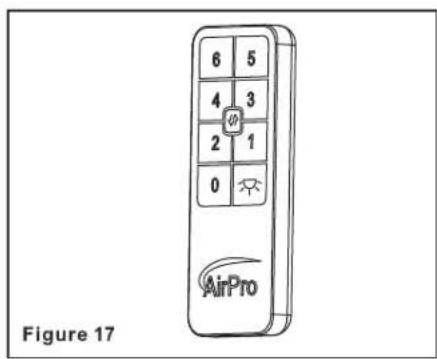

Définitions des boutons de la télécommande:

1. Boutons "0,1,2,3,4,5,6": Ces sept boutons permettent de regler la vitesse du ventilateur comme suit: 0 = Désactiver le ventilateur 1 = Vitesse minimale 2 = Basse vitesse 3 = Moyenne basse vitesse 4 = Moyenne vitesse 5 = Vitesse moyenne élevée 6 = Vitesse élevée
2. Interrupteur d'inversion (contrôle de la direction)

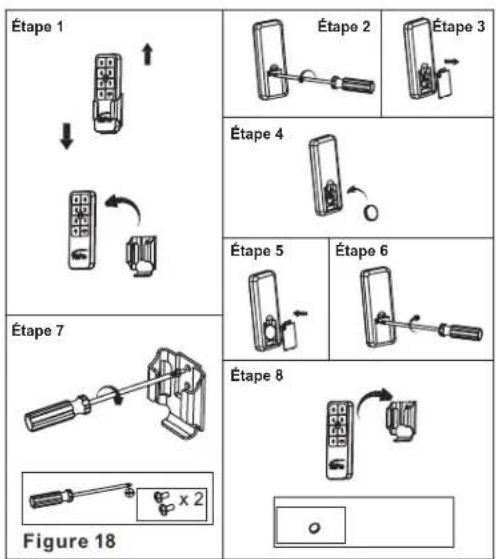

Installation du support de la télécommande et de la pile

Fixez le support de télécommande avec la vis de montage du support de télécommande. (Figure 18) Installez une pile 3V (incluse) dans la télécommande. Pour éviter d'endommager la télécommande, retirez la pile si vous ne l'utilisez pas pendant une longue période. (Figure 18)

Utilisation de votre émetteur.

Le réglage de la vitesse par temps chaud ou froid dépend de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

REMARQUE Pour faire fonctionner la fonction marche arrière sur ce ventilateur, appuyez sur le bouton marche arrière pendant que le ventilateur est en marche.

Temps chaud - (Avant) Un flux d'air descendant crée un effet de refroidissement comme le montre la Fig. 19. Cela vous permet de régler votre climatisation sur un réglage plus chaud sans affecter votre confort

Temps frais - (inversé) Un flux d'air ascendant chasse l'air chaud hors de la zone du plafond, comme le montre la Fig. 20. Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans affecter votre confort.

Voici quelques suggestions pour vous aider à entretenir votre ventilateur

1. En raison du mouvement naturel du ventilateur, certaines connexions peuvent se desserrer. Vérifiez les connexions de support, les supports et les fixations des lames deux fois par an. Assurez-vous qu'ils sont sécurisés. (Il n'est pas nécessaire de retarder le ventilateur du plafond).
2. Nettoyez périodiquement votre ventilateur pour l'aider à conserver son aspect neuf au fil des ans. Utilisez uniquement un linge doux ou un chiffon non pelucheux pour éviter de rayer la finition. Le placage est scellé avec une laque pour minimiser la décoloration ou le ternissement. N'utilisez pas d'eau pour le nettoyage. Cela pourrait endommager le moteur ou le bois, voir provoquer un choc électrique.
3. Il n'est pas nécessaire d'huiler votre ventilateur. Le moteur est doté de roulements lubrifiés en permanence.

Important

ASSUREZ-VOUS QUE LE COURANT EST COUPE

AU NIVEAU DE LA BOITE DU PANNEAU

ELECTRIQUE AVANT DE TENTER TOUTE

RÉPARATION. SE RÉFÉRER À LA SECTION

"EFFECTUER LES CONNEXIONS ELECTRIQUES

Problème solution

Le ventilateur ne démarre pas.

1. Vérifier les fusibles ou disjoncteurs.
2. Vérifie les connexions des fils de ligne au ventilateur et les connexions des fils du commutateur dans le boîtier du commutateur. MISE EN GARDE: S'assurer que l'alimentation principale est coupée.

Le ventilateur est bruyant.

1. S'assurer que toutes les vis du carter du moteur sont correctement serrées.
2. S'assurer que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. S'assurer que les connexions des écrous ne frottent pas l'une contre l'autre ou contre la paroi intérieure du boîtier de l'interrupteur. MISE EN GARDE: S'assurer que l'alimentation principale est coupée.
4. Prévoir une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant ce temps.
5. Veillez à ce que l'auvent supérieur se trouve à une courte distance du plafond. Il ne doit pas toucher le plafond.

Dysfonctionnement de la télécommande.

1. Ne raccordez pas ce ventilateur à un ou plusieurs variateurs de vitesse muraux.

Dépannage 10.

Taille du ventilateur	Vitesse	Volts	Amps	Watts	RPM	CFM	Poids net:	Poids Brut.	C.F.
60"	Faible	120	0.07	2.63	48	1912.03	12.56 lbs	15.34 lbs	2.35'
	Haut	120	0.32	19.07	141	6127.84

Ces mesures sont approximatives. Ils ne comprennent pas les ampères et les watts utilisés par le kit d'éclairage.

Cet appareil est conforme à la section 15 des règlements FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil pourrait ne pas causer des interférences dangereuses, et (2) cet appareil doit accepter toute interférence reçue, y compris l'interférence pouvant causer l'opération non souhaitée.

Avertissement: Les changements ou modifications non approuvées par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à opérer ce équipement.

REMARQUE Cet équipement a été testé et déclaré conforme aux limits pour appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre l'interférence dangereuse dans les installations résidentielles. Cet équipement, généré, utilisé et pourrait radié l'énergie de fréquence radio, et si installé et utilisé en violation des instructions, pourrait causer une interférence dangereuse aux communications radio.

Cependant, il n'y a aucune garantie que l'interférence n'apparaîtra pas dans une installation particulière. Si cet équipement cause des interférences dangereuses à la réception radio et télévision, ce qui pourrait être déterminé en éteignant et rallumant l'équipement, il est recommandé à l'utilisateur de corriger l'interférence en suivant l'une ou plusieurs des mesures suivantes:

• Réorienter ou délocaliser l'antenne de réception.

-Augmenter la séparation entre l'équipement et le récepteur.

• Connecter l'équipement dans une sortie sur un circuit différent de celui du récepteur.

-Consulter le revendeur ou un technicien de radio/TV professionnel pour assistance.

Tous droits réservés.

11. Spécifications
