MODE D'EMPLOI EVY60 Craftmade

Guide d'installation

Pour les modèles :

EVY60

EVY84

AVERTISSEMENT : le moteur CC ne fonctionnera pas tant que les pales ne sont pas installées

APPROUVÉ POUR MILIEU HUMIDE

Table des Matières :

Conseils de sécurité. p. 3

Déballage du ventilateur. p. 4

Contenu de l'emballage. p. 4

Préparation de l'installation. p. 5

Installation du support de suspension. p. 5

Groupe ventilateur. pgs. 6 - 7

Câblage. pg. 7

Montage de la garniture. p. 8

Fixation des pales. p. 8

Montage du kit d'éclairage DEL. p. 9

Processus d'apprentissage automatisé / Activation du code. p. 10

Utilisation de la commande à distance. p. 11

Contrôle Wi-Fi du ventilateur de

plafond intelligent. p.12

Comment tester votre ventilateur. p. 13

Dépannage. p. 14

Garantie. p. 14

Remplacement des pièces. p. 14

poids net du ventilateur : 7,15 kg (15,76 lb), EVY60 8,25 kg (18,19 lb), EVY84

Téléchargez l'application Bond Home; Activez votre ventilateur intelligent

• Avec votre appareil intelligent, accédez au magasin d'applications (Apple App Store ou Google Play), téléchargez l'application gratuite Bond Home et créez un compte.
• Assurez-vous que le ventilateur et le récepteur soient alimentés par le réseau de l'habitation en ALLUMANT et en ÉTEIGNANT le ventilateur et l'éclairage à l'aide de la télécommande.
• Lancez l'application Bond Home sur votre appareil intelligent et suivez les instructions étape par étape incluses dans l'application pour ajouter votre ventilateur.
• Profitez des capacités et des fonctionnalités du ventilateur que vous ne pouvez obtenir qu'en l'activant via l'application.

CONSEILS DE SÉCURITÉ.

AVERTISSEMENT : Afin de réduire le danger d'électrocution, coupez l'alimentation électrique du ventilateur au niveau du disjoncteur, de l'armoire ou du panneau électrique principal avant de commencer l'installation du ventilateur ou avant d'entreprendre des travaux de réparation ou avant d'installer des accessoires.

1. LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET LES INFORMATIONS DE SÉCURITÉ AVANT D'INSTALLER VOTRE VENTILATEUR ET CONSERVEZ CES INSTRUCTIONS.

ATTENTION : Pour éviter toute blessure corporelle, il peut s'avérer nécessaire de porter des gants lors de la manutention de pièces de ventilateur qui présentent des bords coupants.

1. Assurez-vous que tous les branchements électriques sont conformes aux Codes et Ordonnances locales, au Code Électrique national, et à l'ANSI/NFPA 70-1999. Si vous n'êtes pas familier avec le câblage électrique ou si les câbles de la maison/bâtiment sont de couleurs différentes de celles auxquelles il est fait référence dans ces instructions, alors veuillez faire appel à un électricien qualifié.

2. Assurez-vous que l'endroit que vous avez choisi pour votre ventilateur présente un espace suffisant pour permettre aux pales de tourner librement et une distance d'au moins 2,13 mètres (7 pieds) entre le sol et les extrémités des pales du ventilateur. Le ventilateur doit être monté de telle sorte qu'il y ait un espace d'au moins 76 centimètres (30 pouces) entre les extrémités des pales et les murs ou autres structures verticales.

3. La boîte de sortie et la poutre de support du plafond doivent être solidement arrimées et capables de soutenir une charge d'au moins 16 kilogrammes (35 livres). La boîte de sortie doit être montée directement sur une structure porteuse du bâtiment. Veillez à n'utiliser que des boîtes de sortie approuvées CUL (Canada) ou UL (USA) portant l'inscription « ADAPTÉ POUR SOUTENIR UN VENTILATEUR ».

AVERTISSEMENT : Afin de minimiser les risques d'incendie, d'électrocution ou de blessures corporelles, montez sur une boîte de sortie portant la mention « Convient pour soutenir un ventilateur de 15,9 kg (35 Lb) maximum » [« Acceptable for Fan Support of 15.9 kg (35 lb) or less »] et utilisez les vis de fixation fournies avec la boîte de sortie. La plupart des boîtes de sortie communément utilisées pour soutenir des luminaires ne sont pas adéquates pour soutenir un ventilateur et devront éventuellement être remplacées. Consultez un électricien qualifié en cas de doute.

AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution ou de blessures corporelles, les connecteurs de fils fournis avec ce ventilateur sont conçus pour n'accepter qu'un fil résidentiel de calibre 12 et deux fils en provenance du ventilateur. Si le fil résidentiel est d'un calibre supérieur à 12 ou s'il y a plus d'un fil résidentiel à connecter aux fils correspondants du ventilateur, consulter un électricien pour savoir quelle taille de connecteurs de fils utiliser.

1. Les schémas électriques ne sont fournis que pour référence.

2. Lorsque l'installation est terminée, vérifiez que toutes les connexions sont correctement et solidement effectuées.

3. Après avoir effectué des branchements électriques, les fils ainsi raccordés doivent être tournés vers le haut et insérés dans la boîte de sortie avec précaution. Les fils doivent être séparés avec le fil de terre et le fil de raccordement à la terre de l'unité positionnés sur les côtés opposés de la boîte de sortie.

AVERTISSEMENT : Afin de réduire le risque de blessures corporelles graves, NE PAS utiliser d'outils électriques pour assembler n'importe quelle pièce du ventilateur, y compris les pales.

AVERTISSEMENT : Afin de réduire le danger d'électrocution ou d'incendie, ne pas utiliser ce ventilateur avec un variateur de vitesse à circuit intégré ou régler la vitesse à l'aide d'un interrupteur à variateur intégral. [Le fait d'utiliser un interrupteur à variateur intégral pour contrôler la vitesse du ventilateur occasionnera un vrombissement sourd en provenance du ventilateur.]

1. Ne pas actionner le commutateur d'inversion avant que le ventilateur ne soit parvenu à un arrêt complet. [Remarque : Si vous utilisez une commande à distance équipée de la fonction inversion, n'inverser le sens de rotation des pales qu'en vitesse LENTE.]

AVERTISSEMENT : En vue de réduire le risque de blessures corporelles, ne pas introduire d'objets dans la trajectoire des pales.

AVERTISSEMENT : Pour éviter toute blessure corporelle ou dommage au ventilateur et autres éléments, faites preuve de prudence lorsque vous travaillez autour du ventilateur ou lorsque vous le nettoyez.

1. Ne pas utiliser d'eau ou de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec ou légèrement humide se prête bien à la plupart des tâches de nettoyage.

AVERTISSEMENT : Afin de réduire le risque de blessures corporelles, n'utiliser que les pièces livrées avec ce ventilateur. L'utilisation de toutes pièces AUTRES que celles fournies avec ce ventilateur annulera la garantie.

AVERTISSEMENT : Ce ventilateur DOIT être installé à l'aide du câble de sécurité fourni avec le ventilateur. Ne pas utiliser le câble de sécurité fourni peut entraîner des blessures corporelles graves, des dommages au ventilateur ou d'autres dommages matériels.

ATTENTION : Le couvercle métallique en utilisation sans kit d'éclairage sera CHAUD si la lumière est restée allumée. Pour réduire le risque de blessures corporelles, le kit d'éclairage doit être éteint. N'utilisez PAS les boutons d'éclairage de la télécommande si vous installez un couvercle métallique.

ATTENTION : NE PAS altérer ou tenter de réparer le composant DEL du kit d'éclairage. La source lumineuse est conçue pour cette application spécifique et ne doit pas être entretenue par du personnel non qualifié. S'il est nécessaire de procéder à une opération d'entretien, veuillez communiquer avec l'équipe du service à la clientèle.

1. L'intensité du luminaire peut être réduite à 10 % avec certains gradateurs.

Toutes les modifications qui n'ont pas fait l'objet d'une autorisation expresse de la partie responsable de la conformité peuvent annuler la faculté de l'usager d'utiliser l'appareil. [L'équipement fait référence à la télécommande et/ou la commande murale et/ou le kit d'éclairage DEL.]

REMARQUE : Après avoir subi les tests réglementaires, le présent équipement a satisfait aux exigences requises pour les dispositifs numériques de Classe B, conformément aux Règles de la FCC Partie 15. Ces exigences sont destinées à offrir une protection raisonnable contres les interférences néfastes dans le cadre des installations résidentielles. Le présent équipement génère, utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences néfastes aux communications radio. Toutefois, il n'existe aucune certitude que des interférences se produiront dans une installation spécifique. S'il s'avère que le présent équipement produit effectivement des interférences néfastes à la réception radio ou télévision, qui peut être déterminée en mettant en marche puis en arrêtant l'équipement, il est recommandé à l'usager d'essayer de corriger le problème d'interférence en suivant une ou plusieurs des démarches suivantes :

* réorienter ou déplacer l'antenne de réception.

* augmenter la distance qui sépare l'équipement du récepteur.

* brîncher l'équipement sur une source électrique raccordée à un circuit différent de celui sur lequel le récepteur est branché.

Consultez et cherchez l'assistance d'un revendeur ou d'un technicien radio/TV expérimenté.

Le kit d'éclairage LED est conforme à la Section 15 de la Réglementation de la FCC. L'utilisation en est soumise aux deux conditions suivantes : (1) ce kit d'éclairage LED ne doit pas causer d'interférences nuisibles, (2) ce kit d'éclairage LED doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer un fonctionnement non souhaité.

Distribué par : Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892

REMARQUE : Les précautions de sécurité et les instructions importantes figurant dans le manuel ne sauraient prévoir toutes les conditions et situations possibles. Il est entendu que le bon sens et la prudence sont de rigueur pour l'installation et l'utilisation de ce ventilateur.

1. Déballage du ventilateur.

Ouvrez l'emballage avec précaution. Retirez toutes les pièces des inserts en polystyrène. Retirez le carter moteur et placez-le sur une pièce de tapis ou de polystyrène afin de ne pas endommager la finition. Ne jetez pas le carton ou les pièces de polystyrène pour le cas où le ventilateur devrait être renvoyé pour réparation. Vérifiez que toutes les pièces figurant sur l'inventaire sont présentes.

2. Contenu de l'emballage.

a. support de suspension. 1 pièce

b. garniture. 1 pièce

c. tige et rotule de suspension. 1 pièce

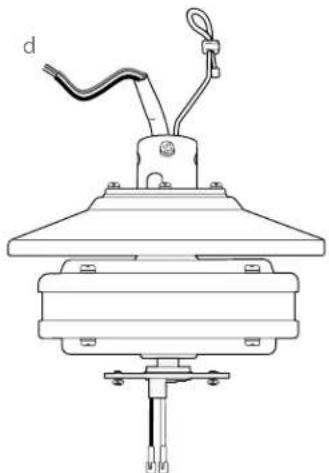

d. carter moteur. 1 pièce

e. commande à distance. 1 pièce

f. récepteur de commande à distance. 1 pièce

g. couvercle de garniture. 1 pièce

h. couvre étrier. 1 pièce

i. plaque de pale. 5 pièces

j. pale. 5 pièces

k. plaque de l'adaptateur. 1 pièce

I. kit d'éclairage DEL. 1 pièce

m. abat-jour. 1 pièce

o. paquets de quincaillerie

avec le commande à distance

RAPPEL IMPORTANT : Il est

indispensable d'utiliser les pièces fournies avec ce ventilateur pour une installation correcte et sûre.

3. Préparation de l'installation.

Pour éviter toute blessure corporelle et tous dommages ou dégâts, assurez-vous que l'emplacement où le ventilateur sera suspendu permette un dégagement de 2,13 m (7 pieds) entre les pales et le sol et de 76 cm (30 po.) entre les pales et tout mur ou obstacle quelconque.

Ce ventilateur se prête à l'installation dans des pièces d'une surface pouvant aller jusqu'à 37,2 m ^2 (400 pi. ^2 ).

Ce ventilateur peut être monté avec une tige de suspension sur un plafond classique (non incliné) ou voûté. Il est possible d'acheter une tige de suspension plus longue (diamètre de 1,27cm - 0,5 po) pour rallonger la distance par rapport au plafond. D'autres configurations d'installation, comme le montage encastré, ne sont pas possibles pour ce ventilateur.

Les outils suivants seront nécessaires pour l'installation :

Tournevis cruciforme, tournevis plat, pince multiprise ou clé à molette, une échelle ou marchepied, une pince coupante, du ruban isolant homologué.

bord de pale 76cm (30 po.) 2,13m (7 pi.)

3,66m - 6,1m (12 pi. - 20 pi.) 3,66m - 6,1m (12 pi. - 20 pi.)

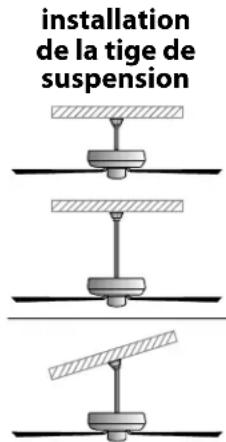

installation de la tige de suspension

installation encastrée

L'angle de la voûte du plafond ne doit pas dépasser 25°.

4. Installation du support de suspension.

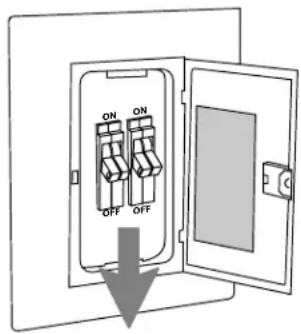

Coupez l'alimentation électrique du luminaire en place au niveau des coupe-circuits du panneau électrique et assurez-vous que l'interrupteur qui en contrôle le fonctionnement est bien en position ARRÊT.

AVERTISSEMENT : Le fait de ne pas débrancher l'alimentation électrique avant l'installation peut causer des blessures graves.

Déposez l'appareil existant.

AVERTISSEMENT : Dans le cas de l'utilisation d'une boîte de sortie existante, veillez à s'assurer que la boîte de sortie est solidement fixée à la structure de la construction et qu'elle peut supporter la totalité du poids du ventilateur. Vérifiez que la mention "Adapté pour soutenir un ventilateur" ("Suitable for Fan Support") est clairement indiquée sur la boîte de sortie. Si tel n'est pas le cas, elle doit être remplacée par une boîte de sortie approuvée. Tout défaut à cette règle peut résulter en des blessures graves.

ATTENTION : Assurez-vous que la boîte de sortie est correctement reliée à la terre et qu'il existe bien un fil de terre (VERT ou dénudé).

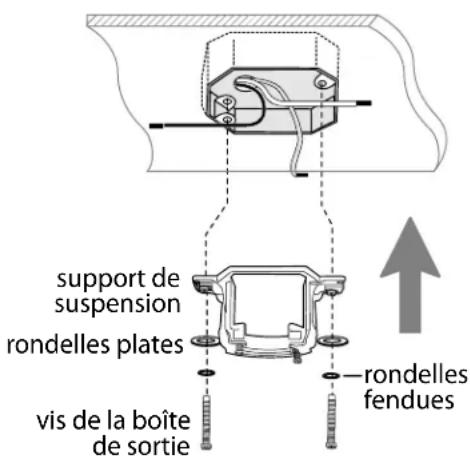

Fixez le support de suspension sur la boîte de sortie à l'aide des vis, rondelles fendues et rondelles plates originales fournies avec une nouvelle boîte de sortie ou la boîte de sortie originale.* En cas d'installation dans un endroit avec un plafond voûté, il y a lieu de veiller à toujours diriger l'ouverture du support de suspension vers le point haut du plafond. Disposez le câblage derrière le support de suspension de telle sorte qu'il soit à l'écart de l'ouverture du support.

*Remarque : Il est très important d'utiliser les pièces de montage prévues à cet effet lorsque vous installez le support de suspension du fait que celles-ci seront appelées à supporter la charge du ventilateur.

ON ON OFF OFF

support de suspension rondelles plates vis de la boîte de sortie —rondelles fendues

5. Groupe ventilateur.

Retirez la rotule de suspension de la tige de suspension fournie en desserrant la vis de fixation située sur la rotule de suspension. Glissez la rotule de suspension vers le bas et retirez la goupille d'arrêt puis retirez la rotule de suspension de la tige de suspension. [Voir Schéma 1.]

Desserrez les vis de fixation et les écrous situés sur la partie supérieure du carter moteur. Retirez l'ensemble goupille clavette de l'étrier du carter moteur. [Voir Schéma 2.]

Conseil : En préparation du passage des câbles électriques par l'intérieur de la tige de suspension, enroulez l'extrémité des fils électriques avec un petit bout d'isolant électrique - cela permettra de rassembler les fils pour le passage dans la tige de suspension. [Voir Schéma 2.]

Déterminez la longueur de tige de suspension que vous souhaitez utiliser. Passez le câble de sécurité et les fils électriques dans l'extrémité filetée de la tige de suspension et tirez l'excédent de fil par l'extrémité supérieure de la tige de suspension. [Voir Schéma 2.]

Glissez la tige de suspension dans l'étrier du carter moteur jusqu'à ce que les trous pratiqués dans la tige de suspension réservés pour la clavette et la goupille soient alignés sur les trous de l'étrier -- veillez à ce que les fils ne soient pas torsadés. Réinsérez la goupille et la clavette précédemment retirées. Serrez les vis de fixation de l'étrier et les écrous fermement. [Voir Schéma 2.]

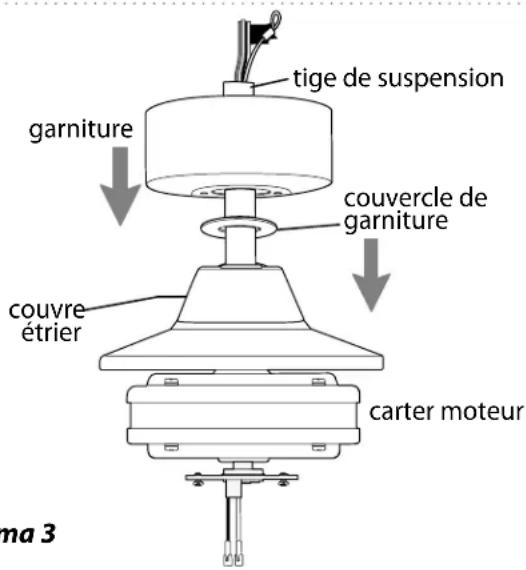

Faites glisser le couvre étrier, le couvercle de garniture et la garniture par-dessus la tige de suspension. [Voir schéma 3.] (Remarque : Le couvercle de garniture doit être tourné avec le côté brillant vers le boîtier du moteur.)

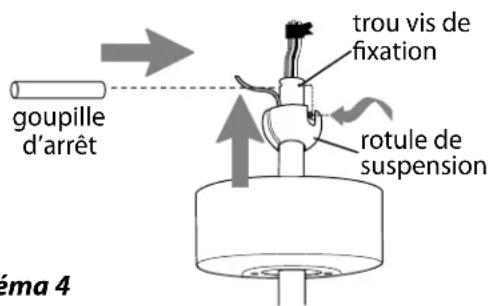

Passez le câble de sécurité et les fils par l'ouverture de la rotule de suspension puis glissez la rotule de suspension dans la tige de suspension -- il est à noter que l'extrémité supérieure de la tige de suspension est celle qui est pourvue du trou destiné à recevoir la vis de fixation ; introduisez la vis de fixation dans ce trou. Insérez la goupille d'arrêt dans l'extrémité supérieure de la tige de suspension et glissez la rotule de suspension vers le haut. Assurez-vous que la goupille d'arrêt soit alignée avec les fentes situées sur l'intérieur de la rotule de suspension. Serrez fermement la vis de fixation. [Voir Schéma 4.]

AVERTISSEMENT : Le défaut de serrer correctement la vis de fixation (située sur la rotule de suspension) peut entraîner la désolidarisation, voire la chute du ventilateur.

["Groupe ventilateur" suite à la page suivante.]

REMARQUE : Les précautions de sécurité et les instructions importantes figurant dans le manuel ne sauraient prévoir toutes les conditions et situations possibles. Il est entendu que le bon sens et la prudence sont de rigueur pour l'installation et l'utilisation de ce ventilateur.

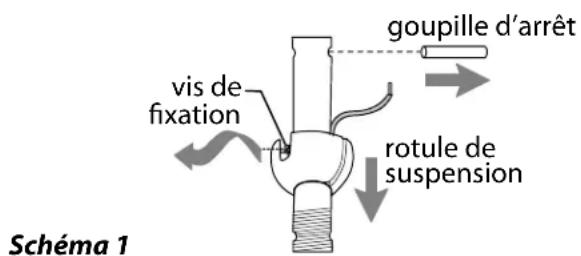

goupille d'arrêt vis de fixation rotule de suspension Schéma 1

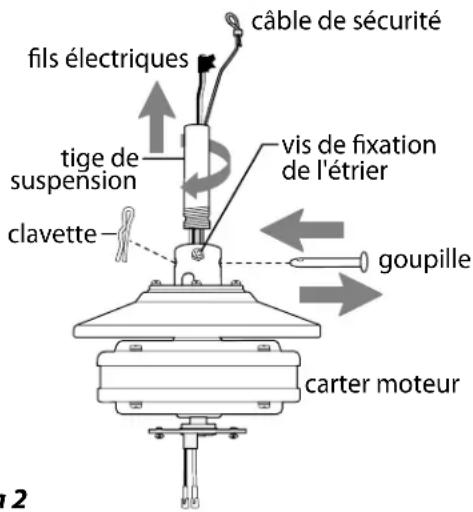

câble de sécurité fils électriques tige de suspension vis de fixation de l'étrier clavette goupille carter moteur 2

Schéma 2

tige de suspension garniture couvercle de garniture couvre étrier carter moteur ma 3

Schéma 3

goupille d'arrêt trou vis de fixation rotule de suspension fima 4

Schéma 4

5. Groupe ventilateur. (Suite)

Une fois le support de suspension solidement fixé sur la boîte de sortie et prêt à maintenir le ventilateur, vous pouvez suspendre votre ventilateur. Saisissez le ventilateur fermement avec deux mains. Glissez la tige de suspension par l'ouverture du support de suspension et laissez la rotule de suspension venir se loger sur le support de suspension. Tournez la fente dans la rotule de suspension jusqu'à ce qu'elle soit alignée avec l'ergot se trouvant dans le support de suspension.

AVERTISSEMENT : Le fait de ne pas aligner la fente de la rotule de suspension avec l'ergot du support de suspension peut causer des blessures graves, voire mortelles.

Conseil : Demandez l'assistance d'une autre personne pour tenir le marchepied et pour vous aider à lever le ventilateur une fois que vous vous trouvez sur l'échelle.

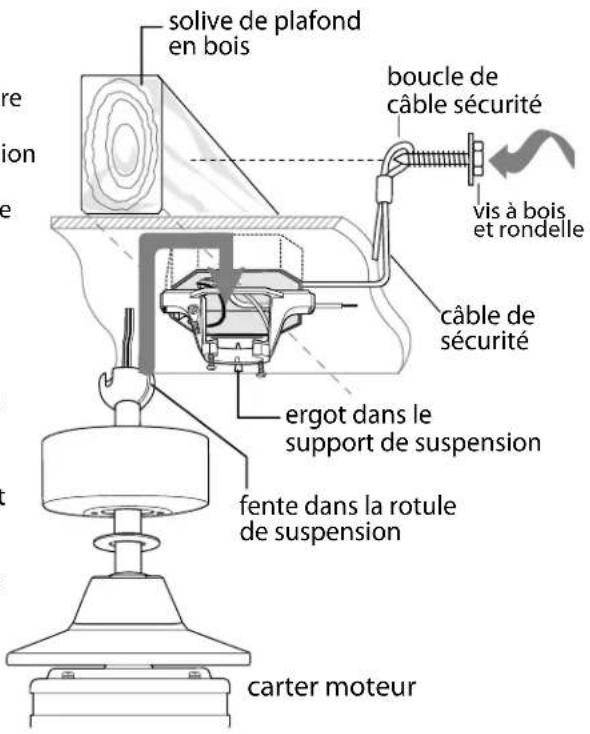

Trouvez un point d'attache solide (une solive de plafond en bois est hautement recommandée) et fixez le câble de sécurité. Il sera nécessaire d'utiliser une vis à bois de gros gabarit, une rondelle et une rondelle autobloquante (non fournies) pour la boucle du câble de sécurité. Si nécessaire, réglez la boucle située à l'extrémité du câble de sécurité. La boucle située à l'extrémité du câble de sécurité doit tout juste affleurer les filets de la vis à bois. Testez le câble de sécurité en tirant sur l'extrémité flottante du câble à l'aide d'une pince. Si le câble de sécurité glisse, la boucle doit être resserrée. Le mou du câble inutilisé peut être laissé en zone de plafond.

solive de plafond en bois boucle de câble sécurité vis à bois et rondelle câble de sécurité ergot dans le support de suspension fente dans la rotule de suspension carter moteur

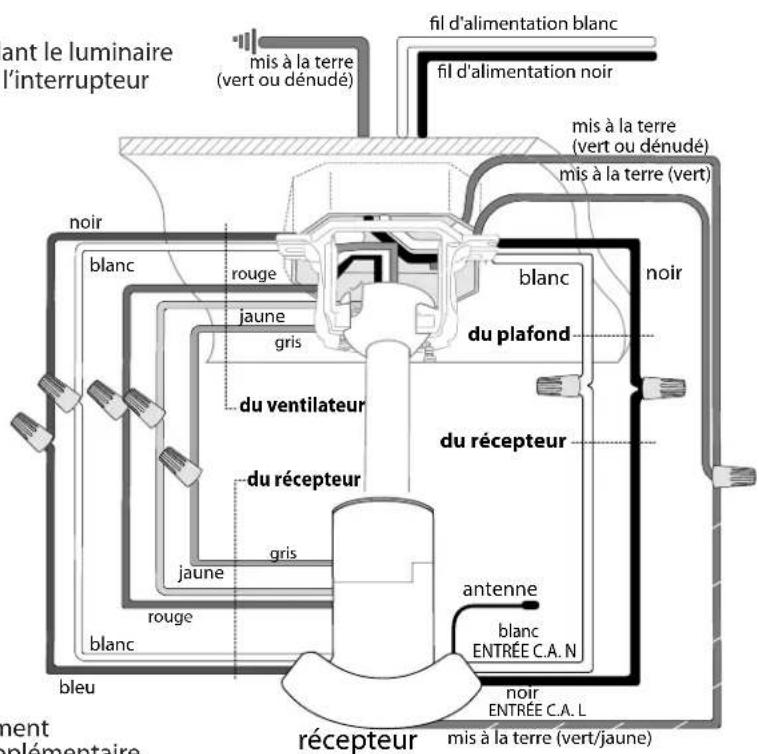

6. Cablâge.

AVERTISSEMENT : Désactivez les disjoncteurs contrôlant le luminaire au niveau du tableau à disjoncteurs et veillez à ce que l'interrupteur d'éclairage utilisé soit en position ARRÊT (OFF).

ATTENTION : Assurez-vous que la boîte de sortie de courant est bien mise à la terre et qu'un fil mis à la terre (VERT ou dénudé) est présent.

Assurez-vous que tous les branchements électriques sont conformes aux codes ou règlements locaux et au Code national de l'électricité. En cas de doute quant à la réalisation du câblage électrique ou si les fils de la maison/du bâtiment sont de couleurs différentes de ceux identifiés ci-dessous, veuillez consulter un électricien qualifié.

Remarque : Vous pouvez couper l'excès de longueur des fils de sortie du ventilateur aux longueurs souhaitées, puis les dénuder.

La tige de suspension une fois solidement montée sur le support de suspension, câblez le récepteur à l'aide des connecteurs de fils fournis comme indiqué dans diagramme sur la droite.

Conseil : au moment de tirer les fils veillez à ne pas obstruer l'ouverture par laquelle vous allez devoi glisser le récepteur dans le support de suspension.

* Enveloppez chaque capuchon de connexion séparément avec du ruban isolant à titre de mesure de sécurité supplémentaire.

Insérez délicatement le récepteur dans le support de suspension (côté plat dirigé vers le haut) et poussez avec précaution les fils enroulés de ruban isolant dans la boîte de sortie. Assurez-vous de laisser le fil d'antenne dépasser et pendre du support de suspension.

vant le luminaire l'interrupteur mis à la terre (vert ou dénudé) fil d'alimentation blanc fil d'alimentation noir mis à la terre (vert ou dénudé) mis à la terre (vert) noir blanc rouge jaune gris du ventilateur du récepteur juune gris blanc neut bleu rouge récepteur mit à la terre (vert/jaune) blanc dual du plafond du récepteur antenne blanc ENTRÉE C.A. N noir ENTRÉE C.A. L mis à la terre (vert/jaune)

(cablâge du ventilateur)

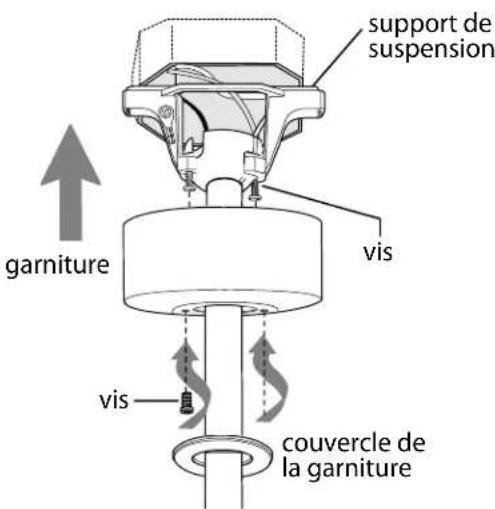

7. Montage de la garniture.

Repérez deux vis sur la face inférieure du support de montage et déposez la vis la plus proche de l'extrémité ouverte du support de montage. Desserrez partiellement l'autre vis. Levez la garniture pour l'amener jusqu'au support de montage. Glissez la partie arrondie de la fente dans la garniture par-dessus la vis précédemment desserrée située dans le support de montage et poussez vers le haut. Tournez la garniture pour la verrouiller. Réinsérez la vis précédemment retirée, puis serrez fermement les deux vis.

Glissez le couvercle de la garniture vers le haut jusqu'à la garniture, en veillant à aligner la partie arrondie des fentes du couvercle de la garniture sur les têtes de vis situées dans la partie inférieure de la garniture. Tournez le couvercle de la garniture vers la droite (sens horaire) jusqu'en butée.

support de suspension vis garniture vis couvercle de la garniture

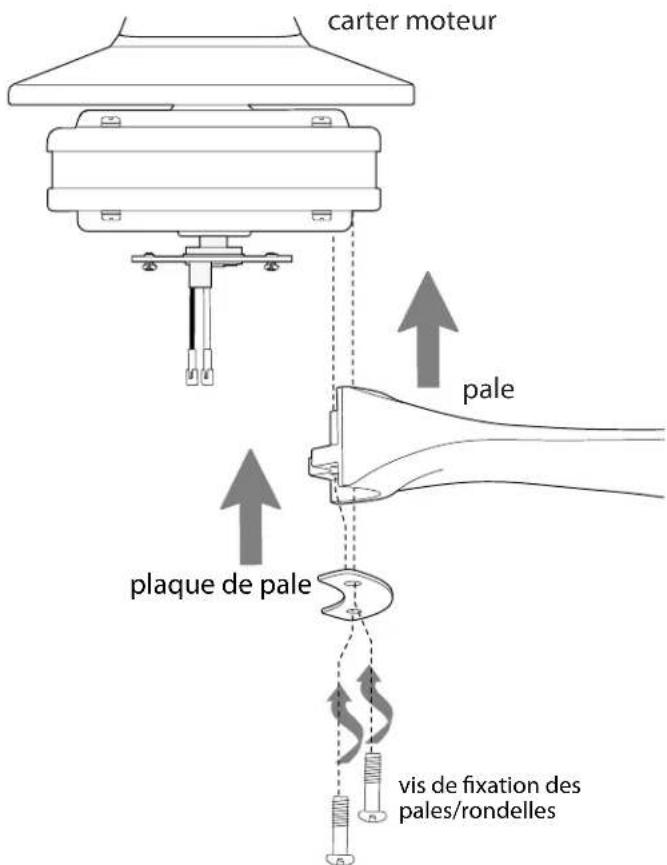

8. Fixation des pales.

AVERTISSEMENT : Afin de réduire le risque de blessures corporelles graves, NE PAS utiliser d'outils électriques pour assembler les pales. En cas de serrage excessif des vis de fixation des pales, les pales peuvent se fissurer et casser.

Trouvez 6 vis de fixation de pales dans un des paquets de quincaillerie.

Levez la pale pour l'amener au niveau du moteur en veillant à noter l'étiquette sur la lame indiquant THIS SIDE UP - VERS LE PLAFOND. Alignez ensuite les trous des pales sur les trous correspondants dans le moteur. Faites correspondre les trous des plaques de support de pales avec les trous des pales comme le montre l'illustration. Insérez les 2 vis de fixation de pale par le DESSOUS de la pale, d'abord avec les doigts avant de fixer les vis définitivement, répétez la procédure pour les autres pales. Serrez fermement toutes les vis après que les trois pales aient été montées.

REMARQUE : Resserrez les vis de fixation des pales deux fois par an.

carter moteur ↑ pale ↑ plaque de pale vis de fixation des pales/rondelles

9. Montage du kit d'éclairage DEL.

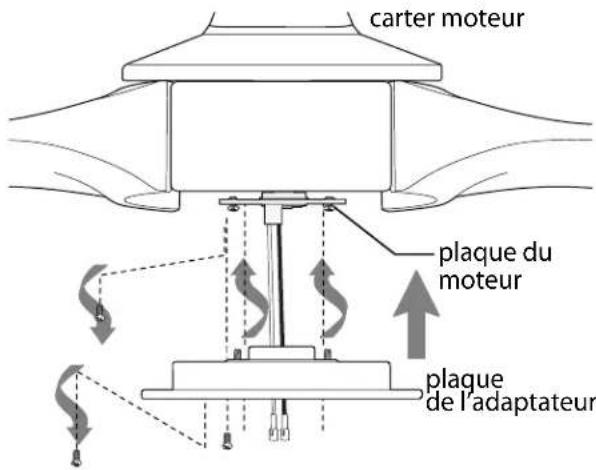

Retirez 1 vis de la plaque du moteur située sur la face inférieure du carter moteur et desserrez partiellement les 2 autres vis. Alignez les trous oblongs de la plaque de l'adaptateur sur les vis déserrées de la plaque moteur, de façon à ce que les connecteurs molex en provenance du carter moteur passent par les trous se trouvant au milieu de la plaque de l'adaptateur. Tournez la plaque de l'adaptateur pour verrouiller l'ensemble. Réinsérez la vis que vous venez de retirer et serrez fermement les 3 vis avec un tournevis cruciforme.

Retirez 1 vis de la face inférieure de la plaque de l'adaptateur et desserrez partiellement les 2 autres vis.

Raccordez le fil BLANC du kit d'éclairage DEL au fil BLANC du carter moteur. Raccordez le fil NOIR du kit d'éclairage DEL au fil NOIR (ou BLEU) du carter moteur. [REMARQUE : Il peut être nécessaire de retrousser la gaine entourant les fils pour s'assurer de la couleur des fils] Assurez-vous que les connexions molex s'emboîtent et sont sécurisées.

Disposez soigneusement le câblage dans le périmètre de la plaque de l'adaptateur. Alignez les trous oblongs du kit d'éclairage LED avec vis desserrées dans la plaque de l'adaptateur. Tournez le kit d'éclairage DEL (LED) pour le verrouiller. Réinsérez la vis précédemment retirée, puis serrez fermement les trois vis.

Alignez les cannelures de l'abat-jour avec les pattes situées sur le côté intérieur du kit d'éclairage DEL (LED) et poussez l'abat-jour vers le haut avec précaution. Tournez l'abat-jour vers la DROITE (sens horaire) pour le verrouiller. Tirez l'abat-jour vers le bas en exerçant une TRACTION TRÈS DÉLICATE pour s'assurer que l'abat-jour est bien attaché.

Si vous ne souhaitez PAS utiliser le kit d'éclairage, repérez les fentes sur le couvercle métallique et alignez-les avec les nodules à l'intérieur du kit d'éclairage à DEL. Poussez le couvercle métallique vers le haut avec précaution, puis tournez-le vers la DROITE (sens horaire) jusqu'à ce qu'il arrive en butée.

AVERTISSEMENT : Le couvercle métallique sera CHAUD si l'éclairage est resté allumé.

carter moteur plaque du moteur plaque de l'adaptateur

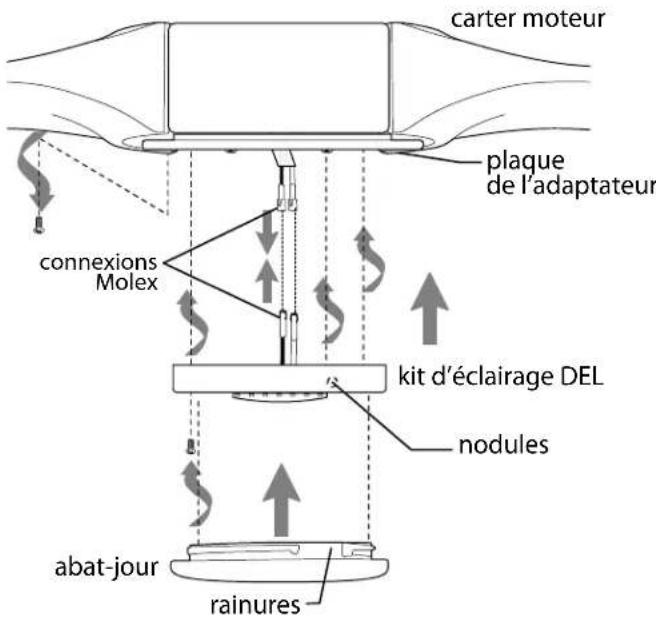

carter moteur plaque de l'adaptateur connexions Molex kit d'éclairage DEL nodules abat-jour rainures

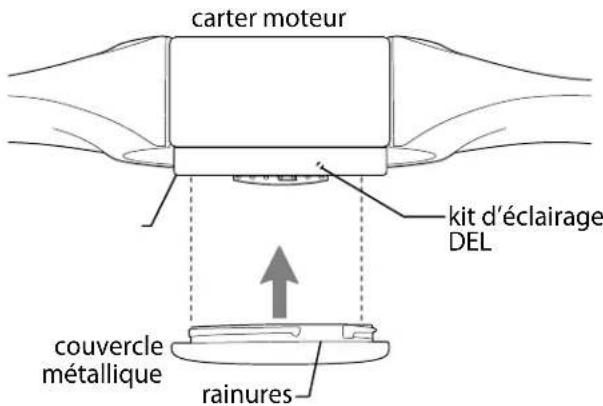

carter moteur kit d'éclairage DEL couvercle métallique rainures

10. Processus d'apprentissage automatisé / Activation du code.

ATTENTION : La télécommande peut être programmée de telle sorte qu'elle contrôle plusieurs récepteurs ou ventilateurs. Si vous ne souhaitez pas programmer d'autres récepteurs ou ventilateurs programmables, mettez l'interrupteur mural de ceux-ci en position arrêt.

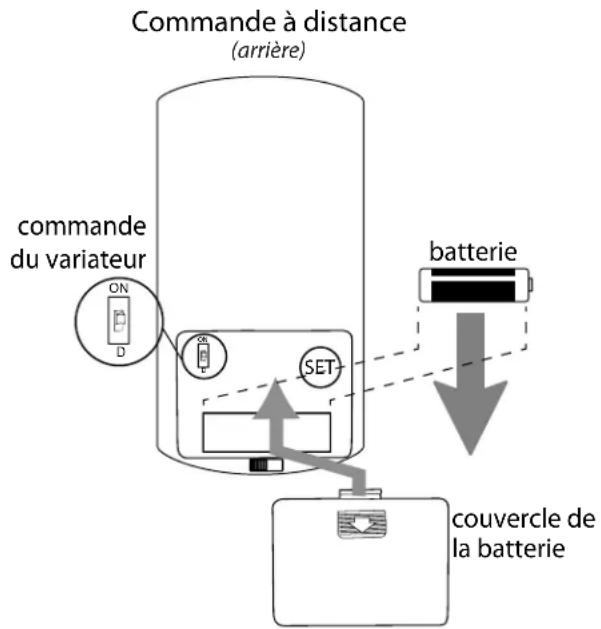

Retirez le couvercle du compartiment batterie sur l'arrière de la télécommande. Installez une pile 12 Volt (incluse).

AVERTISSEMENT : La pile doit être insérée en respectant la polarité.

Comme le ventilateur est livré avec un kit d'éclairage DEL, la commande du variateur (marquée ON et D) a été pré-réglée sur la position "ON" (MARCHE). Si vous préférez ne pas activer la fonction variateur, veuillez amener le commutateur en position "OFF" (Arrêt) (D).

Rebranchez l'électricité. Dans les 60 secondes après avoir rétabli l'alimentation, appuyez et maintenez enfoncé le bouton SET pendant 5 secondes ou jusqu'à ce que la lumière clignote deux fois. Puis remettez le couvercle de la pile en place.

REMARQUE : Retirez toute pile dont la charge est faible ou nulle et mettez-la au rebut de manière appropriée.

IMPORTANT : Entreposez la télécommande à l'abri de l'humidité et de sources de chaleur intense. Pour éviter d'endommager la télécommande, retirez la batterie si la télécommande n'est pas utilisée pendant de longues périodes.

ATTENTION : "NE JETEZ PAS LES PILES AU FEU, CAR ELLES RISQUENT D'EXPLOSER OU DE FUIR." - Lorsque vous mettez des piles domestiques alcalines au rebut, il est recommandé de vérifier auprès des instances des autorités locales et nationales chargées du recyclage des déchets domestiques dangereux pour vous renseigner sur les détails du programme dans votre région. Vous pouvez également trouver un centre de recyclage en composant le 1-800-8-BATTERY ou le 1-877-2-RECYCLE ou en consultant www.epa.gov/epawaste/index.htm ou www.earth911.org pour plus d'informations.

AVERTISSEMENT : Risque d'étouffement - Petites pièces. Ne pas laisser les batteries à la portée des enfants

AVERTISSEMENT : La pile N'EST PAS rechargeable. Une pile non rechargeable ne doit pas être rechargée.

Commande à distance (arrière) commande du variateur ON D SET batterie couvercle de la batterie

Commande à distance (face avant)

11. Utilisation de la commande à distance

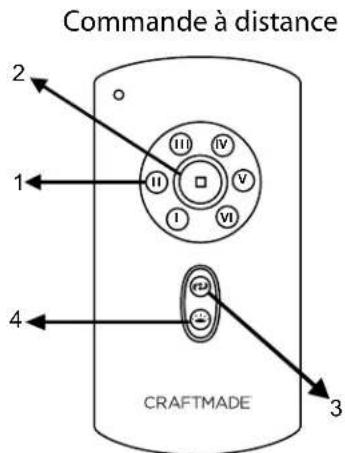

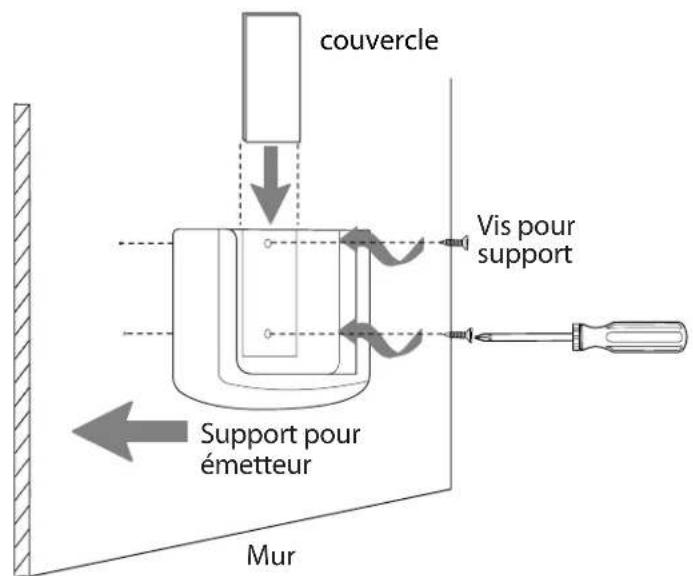

Commande à distance 2 1 4 CRAFTMADE 3

Boutons de commande VITESSE du ventilateur -- 1 : Bouton de ARRÊT ("OFF") du ventilateur -- 2 : Bouton fonction INVERSION du ventilateur -- 3 : Bouton ÉCLAIRAGE -- 4 :

Utilisez pour contrôler la vitesse du ventilateur de 1 à 6 Utilisez pour arrêter le ventilateur Utilisé pour contrôler le sens de rotation du ventilateur Utilisé pour contrôler l'éclairage

IMPORTANT : Le processus d'apprentissage automatisé prend approximativement 5 minutes. Veuillez laisser le ventilateur en position "MARCHE" pour la durée des 5 minutes de programmation et N'utilisez PAS la commande à distance et ne coupez pas l'alimentation pendant ce temps. Le ventilateur effectuera un cycle en passant par TOUTES LES SIX (6) vitesses en marche avant puis en sens inverse, et s'arrêtera automatiquement une fois le processus d'apprentissage terminé.

Si vous désirez utiliser le support à télécommande de l'ensemble de contrôle à distance, fixez les vis de l'ensemble à travers le support, à l'endroit où vous désirez l'installer. L'émetteur de la télécommande de l'ensemble de contrôle à distancese range dans le support.

couvercle Vis pour support Support pour émetteur Mur

12. Contrôle Wi-Fi du ventilateur de plafond intelligent (Facultatif).

Sans activation Wi-Fi, vous ne pourrez pas profiter des capacités et fonctionnalités étendues de votre ventilateur de plafond : Réglage de la vitesse de la brise, création de plages horaires de fonctionnement et activation vocale.

Pour profiter de tout le potentiel de votre nouvel appareil, procédez à la configuration Intelligente de celui-ci en observant les étapes suivantes.

1. Téléchargez l'application Bond Home, disponible sur Google Play Store et Apple App Store, ou utilisez le code QR pour télécharger l'application.
2. Lancez l'application Bond.
3. Si vous possédez déjà un compte Bond, il vous suffit de vous connecter et de passer à l'étape 4. Si vous n'avez pas de compte Bond, cliquez sur « Create Account » (Créer un compte) et saisissez votre nom, votre adresse e-mail et créez mot de passe.
4. Sélectionnez « + » pour ajouter un appareil.
5. Sélectionnez « Smart By Bond » (SBB).
6. Sélectionnez ce ventilateur de plafond intelligent.
7. Une fois l'application Bond connectée au ventilateur, sélectionnez « CONTINUE » (Continuer) pour poursuivre.
8. Testez les fonctions du ventilateur :

- Vous avez l'option de désactiver la fonction éclairage si votre ventilateur n'est pas pourvu d'un éclairage.

1. Sélectionnez « YES, IT WORKS » (Oui, ça fonctionne).
2. Informations spécifiques sur votre ventilateur :

-Sélectionnez « Location » (Emplacement) et choisissez l'une des options prédéfinies ou ajoutez la vôtre en sélectionnant « OTHER » (Autre). Lorsque vous avez terminé, sélectionnez « SAVE » (Enregistrer).
- Sélectionnez le nom de l'appareil et saisissez le nom de votre appareil. Lorsque vous avez terminé, sélectionnez « OK » pour enregistrer. REMARQUE : ce nom sera utilisé pour les intégrations, il est donc préférable d'utiliser un nom simple et facile à retenir.

1. Sélectionnez « Continue » (Continuer).

2. Sélectionnez le réseau Wi-Fi auquel vous souhaitez connecter le ventilateur SBB.

3. Saisissez le mot de passe Wi-Fi et sélectionnez « OK ».
4. En cas de problème de connexion ou de saisie d'un mot de passe erroné, vous recevrez un message d'erreur. Veuillez sélectionner « OK, l've Got It » (D'accord, j'ai compris).
5. Une fois la connexion établie, veuillez sélectionner « DONE » (Terminé).
6. Si le ventilateur SBB n'est pas affiché dans l'application Bond, veuillez balayer vers le bas pour rafraîchir.

Pour obtenir de l'aide à tout moment pendant ce processus, accédez à la section « Help » (Aide) de l'application :

• Appuyez sur « Settings » (Paramètres)
• Appuyez sur « Help Center » (Centre d'aide)
• Choisissez « Open a Ticket » (Créer un ticket) ou « Live Chat » (Conversation en direct)

13. Comment tester votre ventilateur.

Il est recommandé de tester le ventilateur avant de mettre la dernière main à votre installation. Rétablir l'alimentation électrique à partir du disjoncteur et de l'interrupteur d'éclairage (le cas échéant). Testez les vitesses du ventilateur avec les différents boutons de commande de la vitesse du ventilateur (I - VI) sur la commande à distance portative. Testez la fonction MARCHE/ARRÊT de l'éclairage en appuyant sur le bouton ; Si toutes les fonctions ventilateur de la commande à distance sont opérationnelles, la batterie a été installée correctement. Si la la commande à distance ne tent pas de contrôler toutes les fonctions du ventilateur, veuillez consulter la section "Dépannage" pour résoudre toute question avant de contacter le Service Clientèle.

La vitesse du ventilateur doit être sur "LOW" (vitesse la moins élevée), avant d'actionner le commutateur d'inversion de la direction des pales. Utilisez le commutateur pour le recyclage/brassage d'air selon la saison. Un ventilateur de plafond vous permettra de régler votre thermostat sur une température plus élevée en été et moins élevée en hiver sans que cela n'affecte votre confort.

REMARQUE : En cas d'interférences électriques entre la commande à distance et d'autres appareils, activez un nouveau code au niveau de la commande à distance murale/portative en commençant par couper l'alimentation électrique. Retournez aux instructions pour le bouton SET à la Section 10 (en page 10).

IMPORTANT : Les commandes à distance doivent être synchronisées avec le ventilateur afin de fonctionner correctement.

AVERTISSEMENT : Le fait de ne pas débrancher l'alimentation électrique avant toute recherche de panne ou de diagnostic de problèmes au niveau du câblage peut entraîner des blessures graves.

Problème : Le ventilateur ne fonctionne pas.

Solutions :

1. Vérifiez l'interrupteur mural de la commande à distance.
2. Vérifiez si le ventilateur est correctement câblé.
3. Il est possible que le processus d'apprentissage entre le ventilateur et le module de télécommande ait échoué et que le code n'ait pas été activé. Coupez l'alimentation et répétez les instructions de la Section 10 (page 10) en ce qui concerne le bouton SET.
4. Vérifiez que le voyant rouge sur l'émetteur de la commande à distance s'allume lorsqu'un bouton est enfoncé, indiquant que la batterie est en bon état.

Problème : Kit d'éclairage ne s'allume pas.

Solutions :

1. Vérifiez l'interrupteur mural de la commande à distance.
2. Vérifiez si les fils se trouvant dans la garniture sont raccordés correctement.
3. Vérifiez que les connexions Molex du kit d'eclairage à DEL sont raccordées correctement.
4. Il est possible que le processus d'apprentissage entre le ventilateur et le module de télécommande ait échoué et que le code n'ait pas été activé. Coupez l'alimentation et répétez les instructions de la Section 10 (page 10) en ce qui concerne le bouton SET.

Problème : Le ventilateur et la lumière ne fonctionnent pas avec le module de télécommande.

Solutions :

1. Vérifiez la batterie du module de télécommande.
2. Il est possible que le processus d'apprentissage entre le ventilateur et le module de télécommande ait échoué et que le code n'ait pas été activé. Coupez l'alimentation et répétez les instructions de la Section 10 (page 10) en ce qui concerne le bouton SET.

Problème : Le ventilateur oscille.

Solutions :

1. Servez-vous du nécessaire d'équilibrage fourni dans l'un des sacs de quincaillerie. Si aucun nécessaire d'équilibrage des pales n'est fourni, veuillez communiquer avec le service de soutien à la clientèle, au 1 800 486-4892, pour en réclamer un.
2. Vérifiez et assurez-vous que la (les) vis de fixation sur l'étrier du boîtier moteur est (sont) fermement serée(s).
3. Vérifiez et assurez-vous que la vis de fixation de la rotule de suspension est bien serrée.

Garantie.

GARANTIE LIMITÉE À VIE CRAFTMADE™ :

CRAFTMADE garantit ce ventilateur au ménage acheteur d'origine pour une utilisation en intérieur selon les dispositions et aux conditions suivantes :

GARANTIE DE 1 AN : CRAFTMADE remplacera ou procédera à la réparation de tout ventilateur au fonctionnement défectueux en raison d'un défaut de pièce ou de main d'œuvre. Contactez le Service Clientèle de Craftmade au

1 800 486-4892 pour convenir des dispositions à prendre pour renvoyer le ventilateur. Renvoyez le ventilateur, port payé, à Craftmade. Nous procéderons à la réparation ou vous enverrons un ventilateur de remplacement et prendrons en charge les frais d'envoi pour le retour.

GARANTIE QUINQUÉNNALE : CRAFTMADE procédera à la réparation ou au remplacement, sans frais pour le consommateur initial, de tout moteur de ventilateur qui ne fonctionne pas de façon satisfaisante, lorsque cette défaillance résulte d'une utilisation normale.

RENOVEZ LE MOTEUR DU VENTILATEUR UNIQUEMENT en port payé à Craftmade. Nous procéderons à la réparation ou enverrons au consommateur un moteur de remplacement et Craftmade prendra en charge les frais d'envoi pour le retour.

GARANTIE LIMITÉE de 6 ANS à VIE : CRAFTMADE procédera à la réparation du ventilateur, sans frais de main d'œuvre uniquement pour le consommateur initial, si le moteur ne fonctionne pas de façon satisfaisante, et lorsque cette défaillance résulte d'une utilisation normale. Les pièces utilisées pour la réparation seront facturées au consommateur aux tarifs en vigueur au moment de la réparation.

Tous les frais encourus pour la dépose, la réinstallation et l'envoi des produits à réparer seront à la charge du consommateur.

Cette garantie devient caduque lorsque la défaillance est le résultat d'une mauvaise utilisation mécanique, physique, électrique ou provient de dégâts des eaux. Il est spécifiquement entendu que la détérioration des finitions ou d'autres parties en raison du temps ou de l'exposition prolongée à l'air marin n'est pas couverte par la présente garantie.

Craftmade ni le fabricant n'assumeront une quelconque responsabilité résultant d'une mauvaise installation ou utilisation de ce produit. En aucun cas la société ne saura-t-elle être tenue pour responsable quant à de quelconques dommages connexes par suite de la rupture explicite ou implicite de la présente ou de toute autre garantie. Ces restrictions concernant les dommages connexes ne s'appliquent pas dans les états où elles sont interdites.

Remplacement des pièces.

Pour toutes pièces et information, veuillez consulter "Contenu de l'emballage" en page 4.

Assistance Clientèle Craftmade :

1 800 486 4892

www.craftmade.com

CRAFTMADE™

CRAFTMADE
