MODE D'EMPLOI N1548 DELL
Guide de mise en route
Commutateur série N1500
Guide de mise en route
Remarques, précautions et avertissements
REMARQUE : une REMARQUE fournit des informations importantes qui vous aident à mieux utiliser votre ordinateur.
PRÉCAUTION : une PRÉCAUTION vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
AVERTISSEMENT : un AVERTISSEMENT indique un risque de dommage, de blessure corporelle ou de mort.
Table des matières
1 Introduction.... 40
2 Présentation de la série N1500 de Dell Networking 40
3 Présentation du matériel.... 41
Panneau avant de la série N1500 de Dell Networking 41
Ports du commutateur 43
Port de la console. 44
Port USB 44
Bouton de réinitialisation ..... 44
Voyants des ports et du système ..... 45
Voyant du maître de pile et affichage du numéro de pile 45
Panneau arrière de la série N1500 de Dell Networking 46
Blocs d'alimentation 46
Système de ventilation 47
Résumé du modèle de la série N1500 de Dell Networking 47
4 Installation de la série N1500 de Dell Networking 48
Préparation du site. 48
Déballage du commutateur de la série N1500. ..... 49
Contenu de l'emballage. 49
Étapes de déballage 49
Montage en rack du commutateur de la série N1500. 50
Installation dans un rack ..... 50
Installation en tant que commutateur autonome 51
Empilage de plusieurs commutateurs. 52
Création d'une pile de commutateurs ..... 52
5 Installation et configuration du commutateur de la série N1500 de Dell Networking 55
Connexion d'un commutateur de série N1500 à un terminal 56
Connexion d'un commutateur à une source d'alimentation 58
Connexion du câble d'alimentation en CA et en CC . 58
Démarrage du commutateur....59
Réalisation de la configuration initiale ..... 60
Activation de la gestion à distance. . . . . . . . 60
Procédure de configuration initiale. 61
Exemple de session.... 62
Exemple de la console de l'Assistant Dell Easy Setup 63
Étapes suivantes 66
6 Informations NOM (Mexique uniquement) 67
Introduction
Ce document fournit des informations de base concernant les commutateurs série N1500 de Dell Networking, y compris comment installer un commutateur et effectuer la configuration initiale. Pour plus d'informations sur la configuration et la surveillance des fonctionnalités du commutateur, reportez-vous au User's Configuration Guide (Guide de configuration) disponible sur le site Web du support de Dell à l'adresse dell.com/support pour obtenir la documentation et les firmwares les plus récents.
Ce document contient les sections suivantes :
- Présentation de la série N1500 de Dell Networking
- Présentation du matériel
- Installation de la série N1500 de Dell Networking
- Installation et configuration du commutateur de la série N1500 de Dell Networking
• Informations NOM (Mexique uniquement)
REMARQUE : il est vivement conseillé aux administrateurs de commutateur de tenir à jour les commutateurs Dell Networking avec la dernière version du système d'exploitation Dell Networking. Dell Networking améliore en permanence les caractéristiques et les fonctions des systèmes d'exploitation Dell à partir des commentaires de votre part en tant que client. Pour les infrastructures critiques, la préinstallation de la nouvelle version dans une partie du réseau non critique est recommandé pour vérifier la configuration et l'utilisation du réseau à l'aide de la nouvelle version du système d'exploitation Dell.
Présentation de la série N1500 de Dell Networking
Les commutateurs Dell Networking série N1500 sont des commutateurs empilables 1 Gigabit Ethernet de couche 2/3 et incluent les modèles suivants :
Présentation du matériel
Cette section contient des informations sur les caractéristiques de périphérique et les configurations de matériel modulaire pour les commutateurs série N1500 de Dell Networking.
Tous les modèles N1500 non PoE de Dell Networking sont des commutateurs montables en rack 1U avec les dimensions physiques suivantes :
- 440,0 x 257,0 x 43,5 mm (L x P x H).
- 17,3 x 10,1 x 1,7 pouce (L x P x H).
Tous les modèles N1500 PoE de Dell Networking sont des commutateurs montables en rack 1U avec les dimensions physiques suivantes :
- 440,0 x 387,0 x 43,5 mm (L x P x H).
- 17,3 x 15,2 x 1,7 pouce (L x P x H).
Panneau avant de la série N1500 de Dell Networking
Les images suivantes illustrent les panneaux avant des quatre modèles de commutateur dans la série N1500 de Dell Networking.

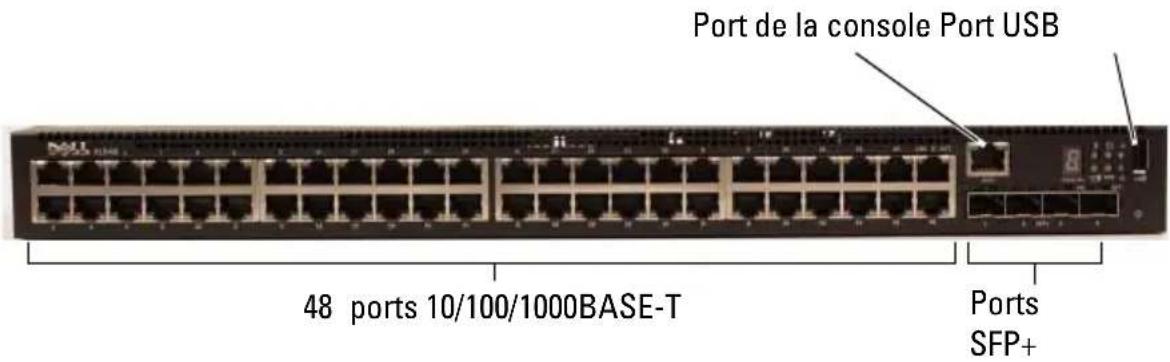

Figure 1-1. N1548 de Dell Networking doté de 48 ports 10/100/1000BASE-T (panneau avant)
- Port de la console
• Port U S B

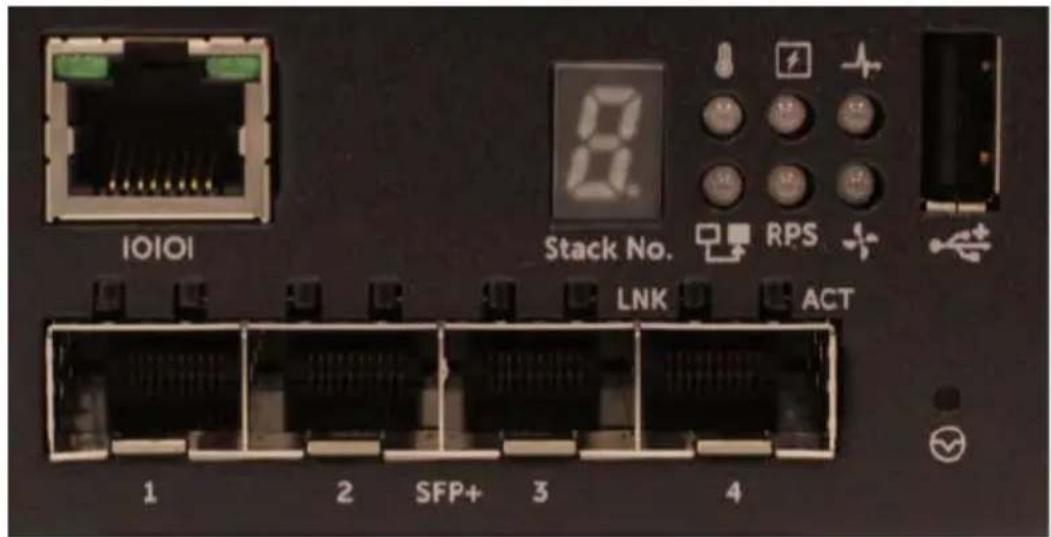

Figure 1-2. Agrandissement du N1524 de Dell Networking
Le panneau avant du commutateur de la série N1500 de Dell Networking, illustré dans la Figure 1-2, est doté de voyants d'état dans la rangée du haut pour l'alarme de surchauffe, l'alimentation interne et l'état du système. La rangée de voyants d'état affiche le maître de la pile, l'état du bloc d'alimentation redondant (RPS 720) et l'état de l'alarme du ventilateur.

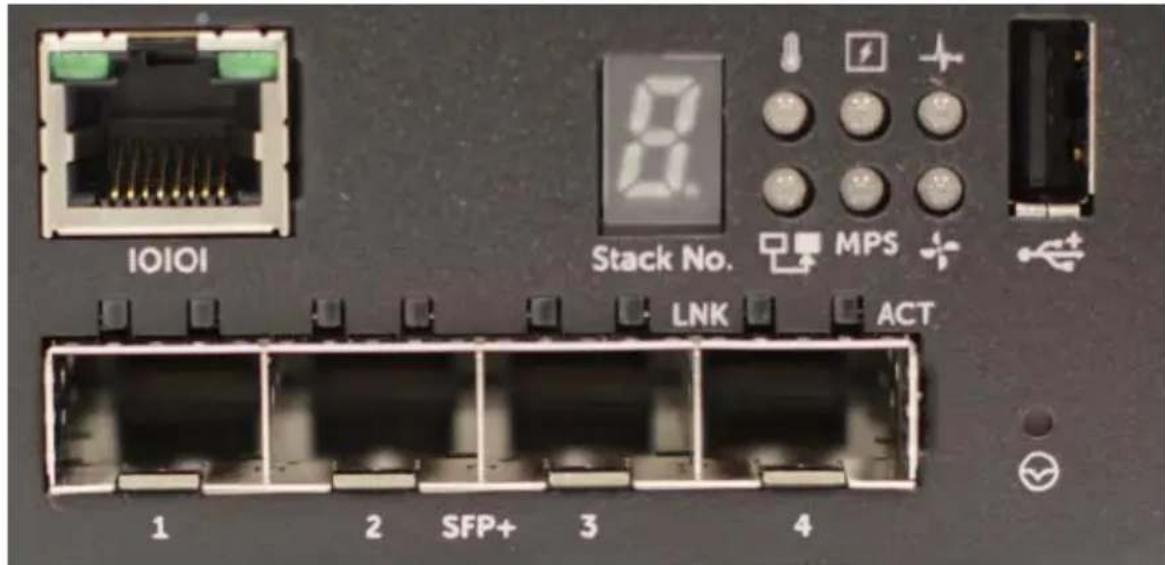

Figure 1-3. Agrandissement du N1524P de Dell Networking
Le panneau avant du commutateur de la série N1500P de Dell Networking, illustré dans la Figure 1-3, est doté de voyants d'état dans la rangée du haut pour l'alarme de surchauffe, l'alimentation interne et l'état du système. La rangée de voyants d'état affiche le maître de la pile, l'état du bloc d'alimentation modulaire (MPS 1000) et l'état de l'alarme du ventilateur.
Ports du commutateur
Le panneau avant du N1524/N1524P de Dell Networking fournit 24 ports RJ-45 Gigabit Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T) qui prennent en charge la négociation automatique de la vitesse, du contrôle de flux et du mode duplex. Les modèles de la série N1500 de Dell Networking prennent en charge quatre ports 10G SFP+.Les émetteurs-récepteurs SFP+ certifiés Dell sont vendus séparément.
Le panneau avant du N1548/N1548P de Dell Networking fournit 48 ports RJ-45 Gigabit Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T) qui prennent en charge la négociation automatique de la vitesse, du contrôle de flux et du mode duplex. Les N1548 et N1548P prennent en charge quatre ports 10G SFP+. Les émetteurs-récepteurs SFP+ certifiés Dell sont vendus séparément.
Les ports de commutateur du panneau avant ont les caractéristiques suivantes :
- Le commutateur détecte automatiquement la différence entre câbles directs et croisés sur ports RJ-45 et choisit automatiquement la configuration MDI ou MDIX pour qu'il corresponde à l'autre extrémité.
- Les ports RJ-45 prennent en charge les modes duplex intégral et duplex partiel et à des vitesses de 10/100/1000 Mbits/s sur câble UTP standard de catégorie 5, à l'aide des technologies 10BASE-T, 100BASETX et 1000BASE-T. Les opérations 1000BASE-T nécessitent l'activation de la négociation automatique.
- Les quatre ports SFP+ prennent en charge les émetteurs-récepteurs SFP+ (SR, LR) et des émetteurs-récepteurs SFP+ avec câble en cuivre Twinax (CR) plus des émetteurs-récepteurs SFP fonctionnant à 1 Gbit. Les ports SFP+ fonctionnent uniquement en mode duplex intégral.
- Les ports du panneau avant du N1524P/N1548P prennent en charge PoE (15,4 W) et PoE+ (25,5 W).

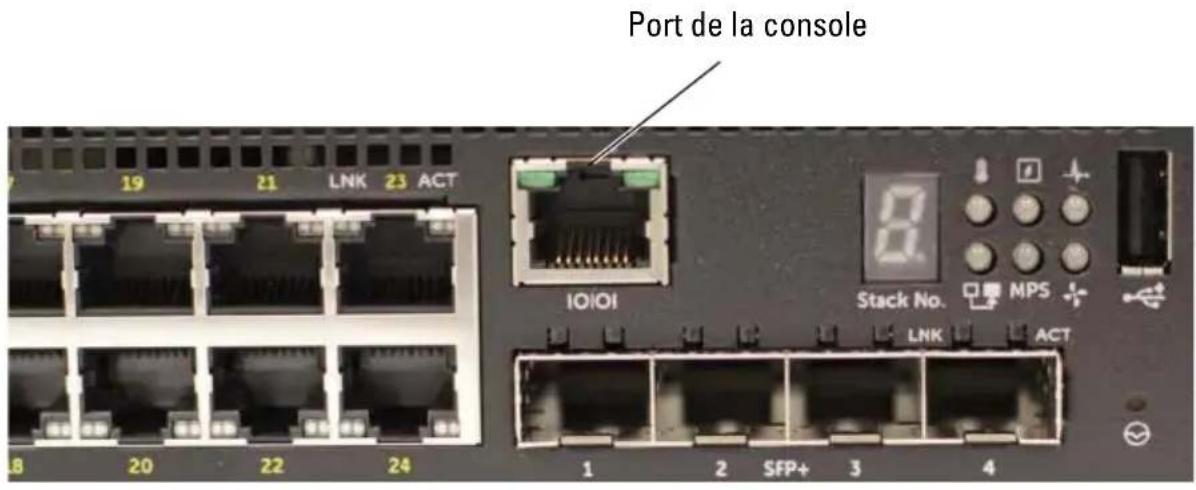

Port de la console
Le port de console de Dell Networking est situé sur le côté droit du panneau avant et est identifiable par un symbole 1010 port de console fournit des capacités de communication série, qui permettent de communiquer à l'aide du protocole RS-232. Le port série fournit une connexion directe au commutateur et permet d'accéder à l'interface CLI à partir d'un terminal de console connecté au port via le câble de série fourni (avec RJ45 YOST aux connecteurs femelles DB-9).
Le port de console est configurable séparément et peut être exécuté comme une liaison asynchrone de 1200 bauds à 115 200 bauds.
La CLI de Dell ne prend en charge que la modification de la vitesse. Les valeurs par défaut sont 9600 bauds, 8 bits de données, aucune parité, 1 bit d'arrêt, aucun contrôle de flux.
Port USB
Le port USB de Dell Networking est situé sur le côté droit du panneau avant et est identifiable par un symbole. Le port USB femelle de type A prend en charge un lecteur flash compatible avec la norme USB 2.0. Le commutateur de Dell Networking peut lire ou écrire sur un lecteur flash formaté avec FAT-32. Utilisez un lecteur flash USB pour copier des fichiers et des images de configuration du commutateur entre le lecteur flash USB et le commutateur. Le lecteur flash USB peuvent également être utilisé pour déplacer et copier des fichiers et des images de configuration d'un commutateur vers d'autres dans le réseau.
Le port USB ne prend en charge aucun autre type de périphérique USB.
Bouton de réinitialisation
Le bouton de réinitialisation de Dell Networking est situé sur le côté droit du panneau avant et est identifiable par un symbole ☑ Le bouton de réinitialisation est accessible par le biais de l'orifice et vous permet d'effectuer une réinitialisation matérielle du commutateur. Pour utiliser le bouton de réinitialisation, insérez un trombone déplié ou un outil similaire dans l'orifice. Lorsque le commutateur a terminé le processus de démarrage après la réinitialisation, il reprend son fonctionnement normal avec la dernière configuration enregistrée. Les modifications apportées à la configuration en cours d'exécution qui n'ont pas été enregistrées dans la configuration de démarrage avant la réinitialisation sont perduces.
Voyants des ports et du système
Le panneau avant est doté de diodes électroluminescentes (LED) qui indiquent l'état des liaisons des ports, des blocs d'alimentation, des ventilateurs, de l'empilage et l'état général du système.
Pour plus d'informations sur l'état indiqué par les voyants, reportez-vous au User's Configuration Guide (Guide de configuration).
Voyant du maître de pile et affichage du numéro de pile
Le voyant du maître de pile de Dell Networking est situé sur le côté droit du panneau avant et est identifiable par un symbole. Le voyant du maître de pile indique si le commutateur fonctionne en tant qu'unité maître ou membre d'une pile.
Tableau 1-1. Voyant du maître de pile
| Voyant | État | Description |
| Maître de pile Vert fixe Maître de pile ou commutateur autonome Éteint Membre de la pile | ||
Le panneau de numéro de pile affiche le numéro de l'unité du membre de la pile. Si un commutateur ne fait pas partie d'une pile (en d'autres termes, il s'agit d'une pile de commutateurs), le voyant du maître de pile est allumé et le numéro de l'unité s'affiche.
Panneau arrière de la série N1500 de Dell Networking
Les images suivantes illustrent les panneaux arrière des commutateurs des séries N1500 et N1500P de Dell Networking.

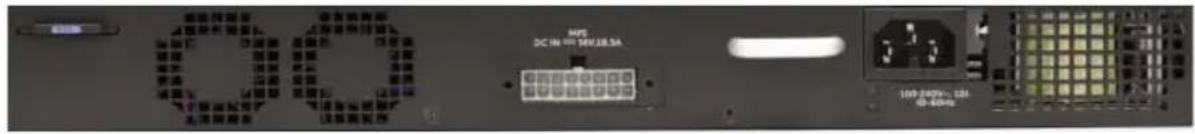

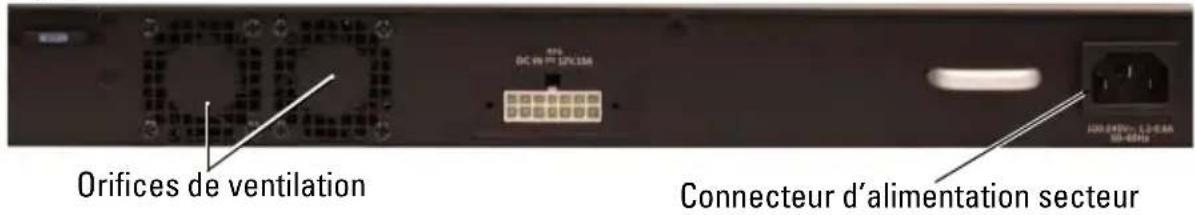

Figure 1-4. Panneau arrière de la série N1500
PRÉCAUTION : débranchez le câble d'alimentation des blocs d'alimentation avant de retirer le module d'alimentation lui-même. L'alimentation doit être connectée avant l'insertion dans le châssis.
REMARQUE : le bloc d'alimentation interne et les ventilateurs sur les commutateurs de la série N1500 ne sont pas amovibles.
N1524 et N1548 de Dell Networking
Le commutateur N1524 est doté d'un bloc d'alimentation interne de 40 W. Le N1548 est doté d'un bloc d'alimentation interne de 100 W. Pour assurer une alimentation redondante, branchez un RPS720 de Dell Networking (non inclus) sur le connecteur à 14 broches RPS DC IN situé à l'arrière du commutateur.
N1524P et N1548P de Dell Networking
Les commutateurs N1524P et N1548P de Dell Networking sont dotés d'un bloc d'alimentation interne de 600 W, alimentant jusqu'à 17 périphériques à pleine puissance PoE+ (450 W). Pour les ports PoE+ supplémentaires, connectez un MPS1000 de Dell Networking (non inclus) au connecteur à 16 broches MPS DC IN situé à l'arrière du commutateur.
REMARQUE : la puissance PoE est allouée de façon dynamique. Les ports ne requièrent pas tous la pleine puissance PoE+.
Système de ventilation
Deux ventilateurs internes refroidissent les commutateurs de la série N1500.
Résumé du modèle de la série N1500 de Dell Networking
Tableau 1-2. Résumé du modèle de la série N1500
| Nom de commercialisation du modèle | Description Bloc | d'alimentation | Numéro de modèle réglementaire | Numéro de type réglementaire |
| Dell Networking N1524 | 24 ports SFP+ 1 Gbit/4 ports SFP+ 10 Gbits | 40 W E15W E15W001 | ||
| Dell Networking N1524P | 24 ports PoE+ 1 Gbit/4 ports SFP+ 10 Gbits | 600 W E16W E16W001 | ||
| Dell Networking N1548 | 48 ports SFP+ 1 Gbit/4 ports SFP+ 10 Gbits | 100 W E15W E15W002 | ||
| Dell NetworkingN1548P | 48 ports PoE+ 1 Gbit/4 ports SFP+ 10 Gbits | 600 W E16W E16W002 | ||
Installation de la série N1500 de Dell Networking
Préparation du site
Les commutateurs de la série N1500 peuvent être montés dans un rack standard de 48,26 cm (19 pouces) ou posés sur une surface plane.
Assurez-vous que l'endroit choisi pour l'installation répond aux conditions suivantes :
- Alimentation : le commutateur doit être installé à proximité d'une prise électrique facilement accessible de 100-240 VCA à 50-60 Hz.
- Dégagement : le dégagement avant et arrière est adéquat pour l'accès de l'opérateur. Prévoyez un dégagement pour le câblage, les connexions électriques et la ventilation.
- Câblage : les câbles doivent être acheminés de manière à éviter les sources de bruit électrique, comme par exemple les émetteurs radio, les amplificateurs de diffusion, les lignes électriques et les lampes fluorescentes.
- Température ambiante : la plage de température ambiante en fonctionnement du commutateur va de 0 °C à 45 °C (32 °F à 113 °F) avec une humidité relative maximale de 95 % sans condensation.
REMARQUE : au-dessus de 900 m (2955 pieds), la température maximale doit être diminuée de 1 °C (1,8 °F) tous les 300 m (985 pieds).
- Humidité relative : l'humidité relative de fonctionnement est de 8 % à 85 % (sans condensation) avec un gradient d'humidité maximal de 10 % par heure.
Déballage du commutateur de la série N1500
Contenu de l'emballage
Lors du déballage de chaque commutateur, vérifiez que le carton contient bien les éléments suivants :
• Un commutateur Dell Networking
- Un câble femelle RJ-45 à DB-9
- Un kit de montage en rack : deux supports de montage, des boulons et des écrous
- Un ensemble de patins adhésifs en caoutchouc pour une configuration autonome (quatre patins sont inclus)
Étapes de déballage
REMARQUE : avant de déballer le commutateur, examinez le carton d'emballage et signalez immédiatement tout dommage apparent.
1 Posez le carton sur une surface plane et propre et coupez toutes les sangles d'attache.
2 Ouvrez le carton ou retirez le couvercle.
3 Retirez avec précaution le commutateur du carton et posez-le sur une surface propre et stable.
4 Retirez tout le matériel d'emballage.
5 Vérifiez que le produit et ses accessoires ne sont pas endommagés.
Montage en rack du commutateur de la série N1500
AVERTISSEMENT : lisez les consignes de sécurité qui se trouvent dans les Informations sur la sécurité et les réglementations, ainsi que les consignes de sécurité concernant les autres commutateurs connectés au commutateur ou qui le prennent en charge.
Le connecteur d'alimentation secteur est situé sur le panneau arrière du commutateur.
Installation dans un rack
AVERTISSEMENT : n'utilisez pas les kits de montage en rack pour fixer le commutateur sous une table ou un bureau, ni pour une installation murale.
PRÉCAUTION : déconnectez tous les câbles du commutateur avant de continuer. Retirez tous les patins adhésifs situés sous le commutateur, le cas échéant.
PRÉCAUTION : si vous installez plusieurs commutateurs dans un rack, commencez par les emplacements du bas vers le haut.
1 Placez le support de fixation en rack fourni sur un côté du commutateur, en alignant les orifices de montage du commutateur avec ceux situés sur le support de montage en rack. La Figure 1-6 indique l'emplacement approprié pour le montage des supports.

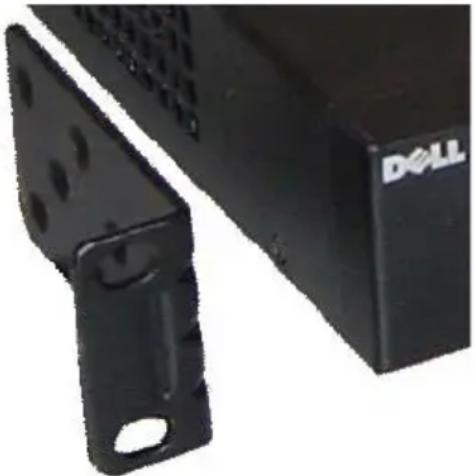

Figure 1-6. Fixation des supports
2 Insérez les boulons qui vous ont été fournis dans les orifices et serrez-les à l'aide d'un tournevis.
3 Répétez le processus pour le support de fixation de l'autre côté du commutateur.
4 Insérez le commutateur dans le rack de 48,26 cm (19 pouces), en veillant à ce que ses orifices de montage soient bien alignés sur ceux du rack.
5 Montez le commutateur dans le rack en utilisant les boulons ou écrous du rack et les boulons avec rondelles (selon le type de rack que vous possédez). Fixez les boulons du bas avant ceux du haut.
PRÉCAUTION : assurez-vous que les boulons fournis correspondent aux orifices pré-filetés du rack.
REMARQUE : assurez-vous que les orifices de ventilation ne sont pas obstrués.
Installation en tant que commutateur autonome
REMARQUE : nous vous conseillons vivement de monter le commutateur dans un rack.
Installez le commutateur sur une surface plane si vous ne l'installez pas dans un rack. Cette surface doit pouvoir supporter le poids du commutateur et de ses câbles. Le commutateur est livré avec quatre patins adhésifs en caoutchouc.
1 Fixez les patins adhésifs en caoutchouc sur les emplacements marqués sous le commutateur.
2 Posez le commutateur sur une surface plane et assurez-vous qu'il se trouve dans un endroit suffisamment ventilé en laissant 5 cm (2 pouces) de chaque côté et 13 cm (5 pouces) à l'arrière.
Empilage de plusieurs commutateurs
Il est possible d'empiler un maximum de quatre commutateurs de série N1500 en utilisant les ports SFP +.
REMARQUE : les commutateurs de la série N1500 prennent en charge l'empilage uniquement avec d'autres commutateurs de série N15xx. N'empilez pas les commutateurs de la série N1500 avec ceux de séries N2000, N3000 ou N4000.
Lorsque plusieurs commutateurs sont connectés via les ports d'empilage, ils fonctionnent comme une seule unité avec jusqu'à 192 ports RJ-45 sur le panneau avant. La pile fonctionne et est gérée en tant qu'entité unique.
REMARQUE : si vous installez une pile de commutateurs, effectuez son montage et son câblage avant de la mettre sous tension et de la configurer. Lorsqu'une pile est mise sous tension pour la première fois, les commutateurs désignent un commutateur maître qui peut occuper n'importe quel emplacement de la pile. Le voyant du maître de pile sur le panneau avant est activé sur l'unité maître.
Création d'une pile de commutateurs
Créez une pile en configurant des paires de ports SFP+ par empilage. Cette étape doit être effectuée sur chaque commutateur à empiler avant de connecter les unités adjacentes en utilisant les ports d'empilage SFP+ sur le panneau avant du commutateur.
REMARQUE : les ports de la pile doivent être configurés par paires. Soit Te1/0/1 peut être configuré avec Te1/0/2, soit Te1/0/3 avec Te1/0/4. Aucune autre combinaison n'est autorisée.
La Figure 1-7 à la page 53 illustre les commutateurs connectés selon une topologie en anneau, qui est la topologie recommandée pour une pile.
1 Connectez un émetteur-récepteur SR, LR ou CR et un câble dans un des ports d'empilage SFP+ du commutateur supérieur et dans le commutateur juste en dessous.
2 Répétez l'opération jusqu'à ce que toutes les unités soient connectées.
3 Utilisez des émetteurs-récepteurs et un câble pour relier les deux autres ports d'empilage SFP+ de telle sorte qu'une topologie en anneau est assemblée.
4 Mettez sous tension un commutateur et attendez qu'il soit totalement démarré (1 à 2 minutes) avant de continuer. Ensuite, mettez sous tension chacun des commutateurs connectés consécutivement, en commençant par le commutateur directement connecté au à celui qui vient d'être mis sous tension, et autorisez chaque commutateur à entièrement apparaître avant la mise sous tension du commutateur suivant. Au fur et à mesure que les commutateurs sont sous tension, le maître de pile peut télécharger un nouveau code dans le commutateur venant d'être mis sous tension, puis le recharger. Attendez la fin du processus avant de mettre sous tension le commutateur adjacent.

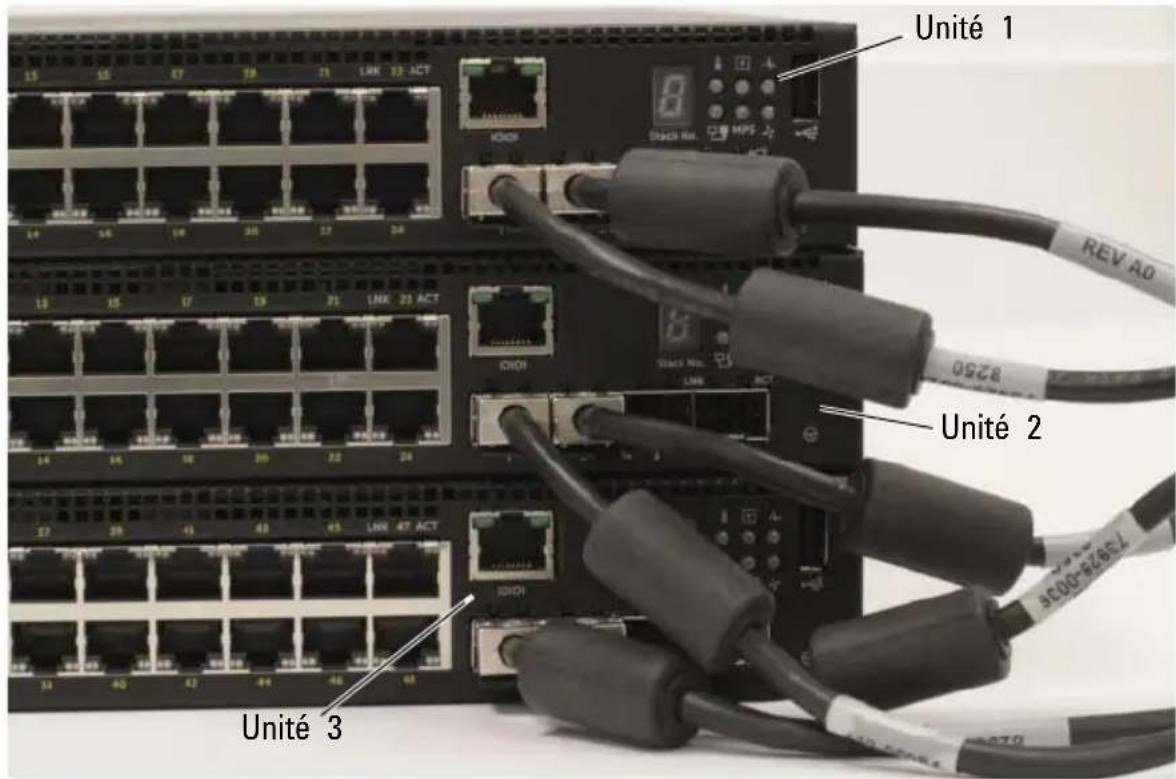

Figure 1-7.
- Le port gauche SFP+ Te1/0/1 sur l'Unité 1 (en haut) est connecté au port droit SFP+ Te2/0/2 sur l'Unité 2.
- Le port gauche SFP+ Te2/0/1 sur l'Unité 2 (milieu) est connecté au port droit SFP+ Te3/0/2 sur l'Unité 3.
- Le port gauche SFP+ Te3/0/1 sur l'Unité 3 (en bas) est connecté au port droit SFP+ Tc1/0/2 sur l'Unité 1.
Pile de secours
La fonctionnalité d'empilage prend en charge une unité de sauvegarde ou de secours qui prend le rôle de l'unité Maître si l'unité Maître de la pile est défaillante. Dès qu'une panne du maître est détectée dans la pile, l'unité de Secours active le plan de contrôle sur la nouvelle unité Maître et synchronise toutes les autres unités de la pile avec la configuration actuelle. L'unité de Secours conserve une copie synchronisée de la configuration en cours de la pile. L'unité de Secours est automatiquement sélectionnée dans la pile ; toutefois, vous pouvez utiliser la CLI pour sélectionner un autre membre de la pile en Secours. Pour plus d'informations, reportez-vous au User's Configuration Guide (Guide de configuration) et au CLI Reference Guide (Guide de référence de la CLI).
Installation et configuration du commutateur de la série N1500 de Dell Networking
Le diagramme suivant présente une synthèse des étapes à utiliser pour effectuer la configuration initiale après que le commutateur est déballé et monté.

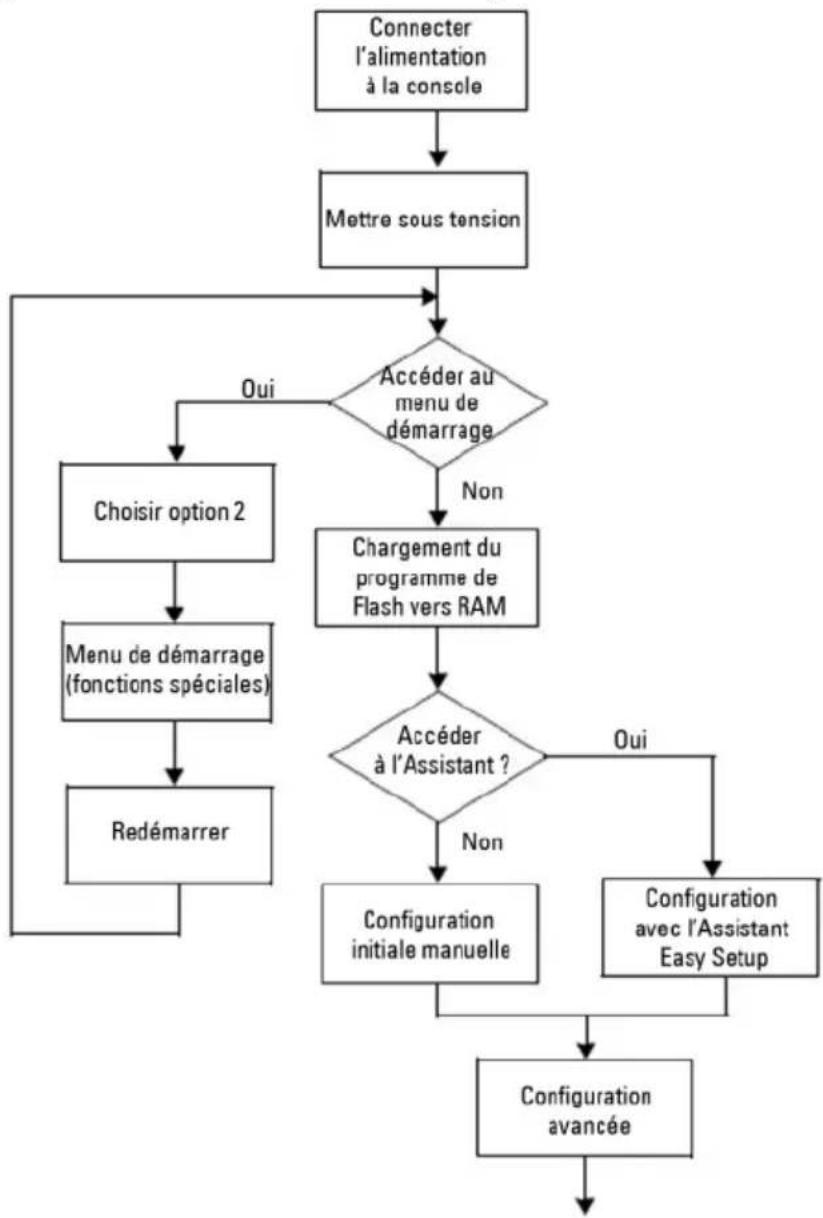

Figure 1-8. Diagramme d'installation et de configuration
Connexion d'un commutateur de série N1500 à un terminal
Une fois toutes les connexions externes mises en place, connectez un terminal à un commutateur pour lancer la configuration du commutateur.
REMARQUE : avant de continuer, lisez les notes de mise à jour concernant ce produit. Vous pouvez les télécharger à partir du site Web du support de Dell à l'adresse dell.com/support.
REMARQUE : nous vous recommandons de vous procurer la version la plus récente de la documentation, disponible sur le site Web du support de Dell à l'adresse dell.com/support.
Pour surveiller et configurer le commutateur via la console série, utilisez le port de console sur le panneau avant du commutateur (voir la Figure 1-1 à la page 41) pour le connecter à un terminal VT100 ou à un ordinateur fonctionnant sous le logiciel d'émulation de terminal VT100. Le port de console est implémenté comme connecteur d'équipement de terminal de données (Data Terminal Equipment ou DTE).
Pour utiliser le port de console, vous devez disposer des équipements suivants :
- Un terminal compatible avec VT100 ou un ordinateur doté d'un port série exécutant le logiciel d'émulation de terminal VT100, tel que Microsoft IIyperTerminal.
- Un câble série (fourni) avec un connecteur RJ-45 de type A pour le port de console et un connecteur DB-9 pour le terminal.
Pour connecter un terminal au port de console du commutateur, procédez comme suit :
1 Connectez le connecteur DB-9 du câble série au terminal ou à l'ordinateur exécutant le logiciel d'émulation de terminal VT100.
2 Configurez le logiciel d'émulation de terminal comme suit :
a Sélectionnez le port série approprié (par exemple, COM 1) pour établir une connexion à la console.
b Réglez le débit de données sur 9600 bauds.
c Réglez le format de données sur 8 bits de données, 1 bit d'arrêt et aucune parité.
d Définissez le contrôle de flux sur aucun.
e Définissez le mode d'émulation de terminal sur VT100.
f Choisissez les touches de terminal pour les touches de fonction, de direction et de contrôle. Vérifiez que le paramètre correspond bien aux touches de terminal (et non aux touches Microsoft Windows).
3 Connectez le connecteur RJ-45 du câble directement au port de console du commutateur. Le port de console de Dell Networking est situé sur le côté droit du panneau avant et est identifiable par un symbole |O|O|, comme indiqué dans la Figure 1-9 à la page 57.
REMARQUE : l'accès de la console série au gestionnaire de pile est disponible à partir de n'importe quel port via la CLI locale. Une seule session de console série est autorisée à la fois.
Figure 1-9. Panneau avant du N1524P avec console de port
PRÉCAUTION : lisez les consignes de sécurité qui se trouvent dans le manuel Informations sur la sécurité et les réglementations, ainsi que les consignes de sécurité concernant les autres commutateurs connectés au commutateur ou qui le prennent en charge.
Tous les modèles de commutateurs de série N1500 sont dotés d'un bloc d'alimentation interne. Les connecteurs d'alimentation se trouvent sur le panneau arrière.
Connexion du câble d'alimentation en CA et en CC
1 Assurez-vous que le port de console du commutateur est connecté à un terminal VT100 ou à un émulateur de terminal VT100 via le câble femelle RJ-45 à DB-9.
2 Relicz un câble d'alimentation standard de 1,5 m (5 pieds) avec la mise à la terre, branchez le câble d'alimentation sur la prise principale d'alimentation en CA située sur le panneau arrière (voir la Figure 1-10 à la page 59). Les modèles de la série N1500P de Dell Networking nécessitent un câble d'alimentation entaillé C15 à NEMA 5-15P (vendu séparément).
3 Branchez le câble d'alimentation sur une prise secteur reliée à la terre.
4 Si vous utilisez un bloc d'alimentation CC redondant ou modulaire, tel que le RPS720 de Dell Networking pour les commutateurs non PoE ou le MPS1000 de Dell Networking pour commutateurs PoE, branchez le câble d'alimentation en CC au connecteur CC situé sur le panneau arrière. Dans la Figure 1-10 à la page 59, l'alimentation du bloc d'alimentation redondant est au milieu et est identifiable par le libellé RPS sur les commutateurs N1524 et N1548. L'alimentation du bloc d'alimentation modulaire est identifiable par le libellé MPS sur les commutateurs N1524P et N1548P.
Figure 1-10. Connexion de l'alimentationen CA et CC à un commutateur N1548
Pour une source d'alimentation en CC (en option)
Lorsque le système est mis sous tension alors que le terminal local est déjà connecté, le commutateur effectue un POST (auto-test de démarrage). Ce test s'exécute à chaque initialisation du commutateur ; il passe les composants en revue pour vérifier que l'unité est opérationnelle avant que le démarrage ne soit totalement effectif. Si le test détecte un problème critique, le processus s'arrête. Si le POST est exécuté avec succès, le micrologiciel valide est chargé dans la mémoire vive. Les messages POST sont affichés sur le terminal et indiquent le succès ou l'échec du test. Le processus de démarrage dure environ 60 secondes.
Le menu Boot (Démarrage) est appelé automatiquement après la première partie de l'auto-test de démarrage (POST). Pour accéder au menu Boot (Démarrage), sélectionnez 2 dans le menu lorsque vous y êtes invité. Dans le menu Boot(Démarrage), vous pouvez effectuer des tâches de configuration, telles que la réinitialisation du système aux paramètres d'usine, l'activation de l'image de sauvegarde ou la récupération d'un mot de passe. Pour plus d'informations sur le menu Boot(Démarrage), reportez-vous au CLI Reference Guide (Guide de référence de la CLI).
Réalisation de la configuration initiale
La procédure de configuration initiale est fondée sur les hypothèses suivantes :
- Le commutateur de Dell Networking n'a pas de configuration enregistrée.
- Le commutateur de Dell Networking a bien démarré.
- La connexion à la console est établie et l'invite de connexion Assistant Dell Easy Setup est affichée sur l'écran d'un terminal VT100 ou équivalent.
La configuration initiale du commutateur est effectuée via le port de console. Après la configuration initiale, vous pouvez gérer le commutateur à partir du port de la console déjà connectée, ou bien à distance via une interface définie lors de la configuration initiale.
REMARQUE : le commutateur n'est pas configuré avec un nom d'utilisateur, un mot de passe ou adresse IP par défaut.
Avant de procéder à la configuration initiale du commutateur, demandez les informations suivantes à votre administrateur réseau :
- L'adresse IP attribuée à l'interface de gestion.
- Le masque de sous-réseau IP pour le réseau.
- L'adresse IP de la passerelle par défaut de l'interface de gestion.
Sinon, le commutateur peut être configuré pour démarrer à l'aide de DHCP et obtenir une adresse IP et un masque de sous-réseau automatiquement. Ces paramètres sont nécessaires pour permettre une gestion à distance du commutateur via Telnet (client Telnet) ou HTTP (navigateur Web).
Activation de la gestion à distance
Sur les commutateurs de la série N1500 de Dell Networking, utilisez l'un des ports de commutateur du panneau avant pour la gestion intrabande. Par défaut, tous les ports du commutateur sont membres du VLAN 1.
Le Assistant Dell Easy Setup inclut des invites pour configurer les informations du réseau relatives à l'interface du VLAN 1 sur le commutateur de la série N1500. Vous pouvez attribuer une adresse IP statique et un masque de sous-réseau ou activer DHCP et autoriser un serveur DHCP de réseau pour affecter les informations.
Pour plus d'informations sur les commandes CLI que vous utilisez pour configurer les informations sur le réseau, reportez-vous au CLI Reference Guide (Guide de référence de la CLI).
Procédure de configuration initiale
Effectuez la configuration initiale à l'aide de Assistant Dell Easy Setup ou de l'interface de ligne de commande. L'assistant démarre automatiquement si le fichier de configuration du commutateur est vide. Il est possible de quitter l'assistant à tout moment en appuyant sur [CTRL+Z], mais tous les paramètres de configuration spécifiés seront ignorés et le commutateur utilisera les valeurs par défaut.
REMARQUE : si vous n'exécutez pas Assistant Dell Easy Setup ou ne répondez pas à l'invite initiale de l'Assistant Easy Setup Wizard dans les 60 secondes, le commutateur passe en mode CLI. Réinitialisez le commutateur avec une configuration de démarrage vide afin d'exécuter à nouveau Assistant Dell Easy Setup.
Pour plus d'informations sur l'exécution de la configuration initiale via l'interface CLI, reportez-vous au CLI Reference Guide (Guide de référence de la CLI). Ce Guide de mise en route vous explique comment utiliser le Assistant Dell Easy Setup pour la configuration initiale du commutateur. L'Assistant effectue les opérations suivantes sur le commutateur :
- Il met en place le compte utilisateur privilégié initial et le mot de passe correspondant. L'Assistant configure l'utilisateur privilégié pendant la configuration.
- Il permet la connexion à l'interface CLI et l'accès HTTP pour utiliser le paramètre d'authentication local uniquement.
- Il définit l'adresse IP pour l'interface de routage VLAN 1 dont tous les ports intrabandes sont membres.
- Il définit la chaîne de communauté SNMP qui doit être utilisée par le gestionnaire SNMP sur une adresse IP donnée. Vous pouvez ignorer cette étape si le commutateur n'est pas géré via SNMP.
- Il spécifie l'adresse IP du système de gestion du réseau ou autorise l'accès au gestionnaire à partir de toutes les adresses IP.
- Il configure l'adresse IP de la passerelle par défaut pour le VLAN 1.
Exemple de session
Cette section décrit une session Assistant Dell Easy Setup. Les valeurs suivantes sont utilisées dans la session :
- La chaîne de communauté SNMP à utiliser est public.
- L'adresse IP du système de gestion du réseau (NMS) est 10.1.2.100.
- Le nom d'utilisateur est admin et le mot de passe est admin123.
- L'adresse IP de l'interface de routage VLAN 1 est 10.1.1.200 avec un masque de sous-réseau 255.255.255.0.
• La passerelle par défaut est 10.1.1.1.
L'assistant configure les valeurs initiales de la manière décrite ci-dessus. Lorsque l'Assistant a terminé, le commutateur est configuré de la façon suivante :
- SNMPv2 est activé et la chaîne de communauté est définie comme indiqué ci-dessus. SNMPv3 est désactivé par défaut.
- Le compte utilisateur admin est configuré comme indiqué ci-dessus.
- Un système de gestion du réseau est configuré. À partir du poste de gestion, vous pouvez accéder aux interfaces SNMP, HTTP et CLI. Vous pouvez également décider d'autoriser toutes les adresses IP à accéder à ces interfaces de gestion en sélectionnant l'adresse IP (0.0.0.0).
- Une adresse IP est configurée pour l'interface de routage VLAN 1.
- Une adresse de passerelle par défaut est configurée.
REMARQUE : dans l'exemple ci-après, les options ou valeurs par défaut que l'utilisateur peut sélectionner sont présentées entre crochets []. Si vous appuyez sur la touche
Exemple de la console de l'Assistant Dell Easy Setup
L'exemple suivant contient la séquence d'invites et de réponses associée avec un exemple de session en exécution de Assistant Dell Easy Setup avec les valeurs indiquées ci-dessus.
Au démarrage du commutateur (après le POST), la boîte de dialogue suivante s'affiche :
REMARQUE : s'il est configuré, le niveau d'accès par défaut est défini sur l'accès disponible maximal pour l'interface de gestion SNMP. Initialement, seul SNMPv2 sera activé. SNMPv3 est désactivé jusqu'à ce que vous configuriez son accès de sécurité (par exemple, ID du moteur, vue, etc.).
Après avoir terminé la configuration initiale décrite dans cette section, connectez l'un des ports de commutateur du panneau avant sur votre réseau de production pour une gestion intrabande à distance.
Si DHCP a été configuré pour l'adresse IP de l'interface de gestion VLAN 1, l'interface obtiendra son adresse IP à partir d'un serveur DHCP sur le réseau. Pour découvrir l'adresse IP attribuée de façon dynamique, utilisez la connexion de port de console pour exécuter la commande suivante :
- Pour l'interface de routage VLAN 1, saisissez show ip interface vlan 1.
Pour accéder à l'interface d'administrateur de commutateur Dell OpenManage, entrez l'adresse IP de l'interface de gestion VLAN 1 dans le champ Adresse d'un navigateur Web. Pour l'accès de la gestion à distance à l'interface CLI, entrez l'adresse IP de l'interface de gestion VLAN 1 dans un client Telnet ou SSH. Sinon, vous pouvez continuer à utiliser le port de console de l'interface de ligne de commande locale pour accéder au commutateur.
Le commutateur de la série N1500 prend en charge les caractéristiques de commutation de base telles que les réscaux VLAN et le protocole Spanning Tree. Utilisez l'interface de gestion basée sur le Web ou l'interface CLI pour configurer les caractéristiques requises par votre réseau. Pour plus d'informations sur la configuration des fonctionnalités du commutateur, reportez-vous au User's Configuration Guide (Guide de configuration) ou au CLI Reference Guide (Guide de référence de la CLI) disponible sur le site de support à l'adresse dell.com/support.
Informations NOM (Mexique uniquement)
Les informations suivantes, concernant le ou les appareils décrits dans ce document et sont fournies conformément aux exigences de la Norme Officielle Mexicaine (NOM) :
Tableau 1-3. Informations NOM
| Informations requises Détails | |
| Exportateur : Dell Inc. | |
| One Dell WayRound Rock, TX 78682, États-Unis | |
| Importateur : Dell Computer de México, S.A. de C.V.Paseo de la Reforma 2620 - 11o PisoCol. Lomas Altas11950 México, D.F., Mexique | |
| Expédié à : Dell Computer de México, S.A. de C.V.al Cuidado de Kuchne & Nagel de México S. de R.L.Avenida Soles No. 55Col. Peñon de los Baños15520 México, D.F., Mexique | |
| Tension d'alimentation : Dell Networking N1524, N1524P, N1548, N1548P :100–240 VCA | |
| Fréquence : Dell Networking N1524, N1524P, N1548, N1548P :50–60 IIz | |
| Consommation électrique maximale en régime stationnaire : | N1524 :Circuit 110 V : ~0,48 ACircuit 220 V : ~0,37 AN1524P :Circuit 110 V : ~5,24 ACircuit 220 V : ~2,63 A |
Tableau 1-3. Informations NOM (suite)
| Informations requises Détails | |
| N1548 :Circuit 110 V : 0,42 ACircuit 220 V : 0,4 AN1548P :Circuit 110 V : ~5,23 ACircuit 220 V : ~2,76 A[IMAGE] REMARQUE: les valeurs indiquées ici sont pour la consommation du bloc d'alimentation. | |
