DP-2000 - Tambour ordinateur NUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pad de percussion numérique (tambour ordinateur)
Marque	NUX
Modèle	DP-2000
Affichage	Écran LCD TFT couleur
Nombre de pads	8 pads mono-zone
Tonalités (kits)	20 préréglages + 20 utilisateur
Effets intégrés	Delay, Reverb, Overdrive, Tremolo, Compresseur, Master EQ
Métronome	Tempo 40-280 BPM, beats 1-9, rythmes (noire, croche, double, triolet)
Fonction Song	Lecteur WAV (44.1 kHz/16 bits) via clé USB
Enregistrement	Enregistrement audio WAV sur clé USB
Importation WAV	Import de fichiers WAV (max 20 s, 80 Mo, 80 fichiers)
Connectivité Bluetooth	Bluetooth audio (module NBT-1 inclus)
Connectique	USB Type-B, USB Type-C (clé/Bluetooth), MIDI IN/OUT (5 broches), TRIGGER IN (6.35 mm), HH CTRL (6.35 mm), KICK (6.35 mm), OUTPUT L/MONO et R (6.35 mm), PHONES (3.5 mm stéréo), AUX IN (3.5 mm stéréo), DC 9V
Alimentation	Adaptateur secteur 9 V DC (fourni)
Dimensions (L×H×P)	314 × 62 × 408 mm
Poids	2,8 kg
Accessoires inclus	Baguettes, support de montage, adaptateur secteur, module Bluetooth NBT-1, câble patch 6,35 mm
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ou aux chocs. Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir ni modifier l'appareil.
Pièces détachées et réparabilité	Contacter le service après-vente NUX ou un revendeur agréé pour toute réparation.
Informations générales	Réglages individuels par pad : sensibilité, seuil, courbe, panoramique, calque (2 sons par pad). Fonction de verrouillage mémoire.

FOIRE AUX QUESTIONS - DP-2000 NUX

Comment connecter le DP-2000 à un amplificateur ou à une interface audio ?

Utilisez les sorties OUTPUT L/MONO et OUTPUT R (jack 6,35 mm) pour vous connecter à un amplificateur, une table de mixage ou une interface audio. Pour une écoute privée, branchez un casque sur la prise PHONES (3,5 mm stéréo).

Puis-je utiliser le DP-2000 avec des pads ou cymbales supplémentaires ?

Oui, les connecteurs TRIGGER IN, HH CTRL (pour la pédale de charleston) et KICK (pour la grosse caisse) permettent d'ajouter jusqu'à 3 pads/cymbales externes. Après connexion, réglez le type de pad dans le menu TRIGGER (CYMBAL ou DRUM PAD).

Comment importer mes propres sons WAV sur le DP-2000 ?

Formatez une clé USB en FAT32/FAT16, créez un dossier nommé WAVIMPORT à la racine et placez-y des fichiers WAV (44,1 kHz/16 bits, durée ≤ 20 s). Branchez la clé sur le port USB DISK/BLUETOOTH (Type-C), allez dans MENU > WAV FILE et choisissez IMPORT A WAV ou IMPORT ALL WAV. Les sons importés apparaissent dans la liste des sons et peuvent être assignés à n'importe quel pad.

Comment utiliser la fonction Bluetooth pour diffuser de l'audio depuis mon smartphone ?

Insérez le module Bluetooth NBT-1 (fourni) dans le port USB DISK/BLUETOOTH à l'arrière. Activez le Bluetooth dans MENU > OPTION > BLUETOOTH (choisissez AUDIO ON ou BOTH ON). Sur votre smartphone, recherchez et connectez-vous à 'DP-2000'. L'audio de votre appareil sera alors diffusé via les sorties casque et ligne du DP-2000.

Comment enregistrer une performance sur le DP-2000 ?

Branchez une clé USB formatée en FAT32. Appuyez sur le bouton REC pour entrer en mode enregistrement. Appuyez à nouveau sur REC pour démarrer l'enregistrement. Jouez, puis appuyez sur F3 (SAVE) pour stopper et sauvegarder le fichier WAV dans le dossier SONG de la clé. Vous pouvez également régler le volume d'enregistrement via le menu SETUP.

Comment régler la sensibilité d'un pad pour éviter les déclenchements intempestifs ?

Allez dans MENU > TRIGGER. Sélectionnez le pad concerné (en le frappant). Ajustez les paramètres suivants : SENSITIVITY (1-99), THRESHOLD (1-99) pour le seuil de déclenchement, SCANTIME et MASKTIME pour le filtrage des rebonds. Utilisez XTALKCANCEL (0-80%) pour réduire les interférences entre pads.

Puis-je utiliser le DP-2000 comme contrôleur MIDI ?

Oui, connectez le port MIDI OUT (5 broches) à un synthétiseur ou à un ordinateur via une interface MIDI. Vous pouvez aussi utiliser le port USB Type-B pour une connexion MIDI directe à un ordinateur. Les notes MIDI assignées à chaque pad sont configurables dans MENU > MIDI NOTE.

Comment créer un kit personnalisé avec mes propres réglages ?

À partir du mode KIT, sélectionnez un kit de base avec le bouton KIT. Utilisez MENU > SOUND pour choisir les sons de chaque pad, ajuster la hauteur (PITCH) et le volume (LEVEL). Vous pouvez aussi activer le mode LAYERS pour avoir deux sons par pad selon la vélocité. Ensuite, allez dans MENU > KIT NAME pour nommer votre kit et sauvegardez-le.

Comment remettre le DP-2000 aux réglages d'usine ?

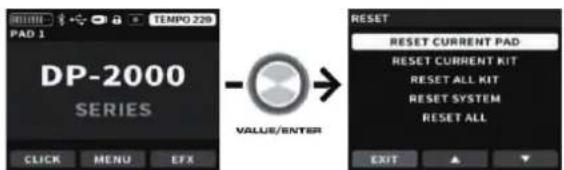

Allez dans MENU > RESET. Vous avez plusieurs options : RESET CURRENT PAD (réinitialise le pad sélectionné), RESET CURRENT KIT (kit en cours), RESET ALL KIT (tous les kits), RESET SYSTEM (les réglages système, sons conservés) ou RESET ALL (réinitialisation complète). Choisissez l'option souhaitée avec la molette et confirmez.

Le DP-2000 peut-il être monté sur un pied de caisse claire ou un stand ?

Oui, à l'aide du support de montage fourni, vous pouvez fixer le DP-2000 sur un pied de caisse claire standard (tige de 12,7 mm) ou sur un pied de percussion. Vissez le support sous l'appareil avec les vis fournies, puis insérez la tige dans le support et serrez la molette.

MODE D'EMPLOI DP-2000 NUX

POWER DC IN AV USB USB/DVD/ BLUFTOOTH MID OUT MORN NUX DP-2000 HITPESSIONAL DIGITAL PEPCUSSION/WAD MASTER PHONES TEMPO FX1 FX2 MUTE KIT CLICK FX1 FX2 TRIGGER HNSTRL KICK OUTPUT KINNES AUX IN RIO VALUE/ENTER SONG PLAY/STOP

DP-2000

DIGITAL PERCUSSION PAD

取扱説明書

安全上のご注意 必ずお守りください

■お使いになる人やほかの人への危害、財産への損害を未然に防ぐために、必ずお守りいただくことを説明しています。

警告

・異常がある場合はただちに使用を中止する：焦げくさいにおいがする、煙が出ている、物や液体が入ったなど、感電、火災の原因になります。直ちに使用を中止し、お買い上げの販売店へサービスをご依頼ください。

・濡らさない：感電、火災、故障の原因になります。

・内部に異物を入れない：水や金属が内部に入ると、感電、火災、故障の原因になります。

・分解／改造はしない：感電、火災、故障の原因になります。

注意

・高温になる場所や熱のこもりやすい場所で使用、保管、放置しない：火のそば、暖房器具のそば、こたつや布団の中、直射日光の当たる場所、炎天下の車内などで使用、保管、放置しないでください。火災、やけど、けが、感電などの原因となります。

・乳幼児の手の届く所に置かない：サイズの小さな付属品などは飲み込むと、窒息や胃などへの障害の原因となることがあります。万一、飲み込んだときは、ただちに医師に相談してください。

・強い圧力を加えたり折損させたりしない：ポケットの中やカバンの中など強い圧力がかかる場所に保管しないで下さい。火災、やけど、けが、感電、故障の原因になります。

・ぬれた手で使用しない：感電、火災、故障の原因になります。

・対応した電源アダプター以外を使用しない：付属の電源アダプター以外は本製品ではご利用いただけません。故障の原因になりますので、電源アダプターは必ず本書で指定されたアダプターのみをご利用ください。

※廃棄の際は、地方自治体の条例または規則に従ってください。

目次

コントロールパネル 04

フロントパネル 04

トップパネル 05

オーディオデバイスの接続....06

スクリーンについて 07

演奏準備 08

電源 ON/OFF....08

使用方法 08

トーンオペレーション 08

トーンを選択する....08

トーンオーバーオールスイッチ 08

エフェクトセンドの操作方法(EFX)....09

メトロノーム 09

ソング機能の操作方法....10

レコーディング機能の操作方法 …… 11

システムの操作方法 12

トリガー....12

サウンドトーン 13

パッド....13

エフェクト....14

キット名 15

リセット....15

オプション....15

アウトプット 16

MIDIノート 16

WAV ファイル 16

USB DISK/BLUETOOTH....17

セッティングを拡張する....17

技術仕様 18

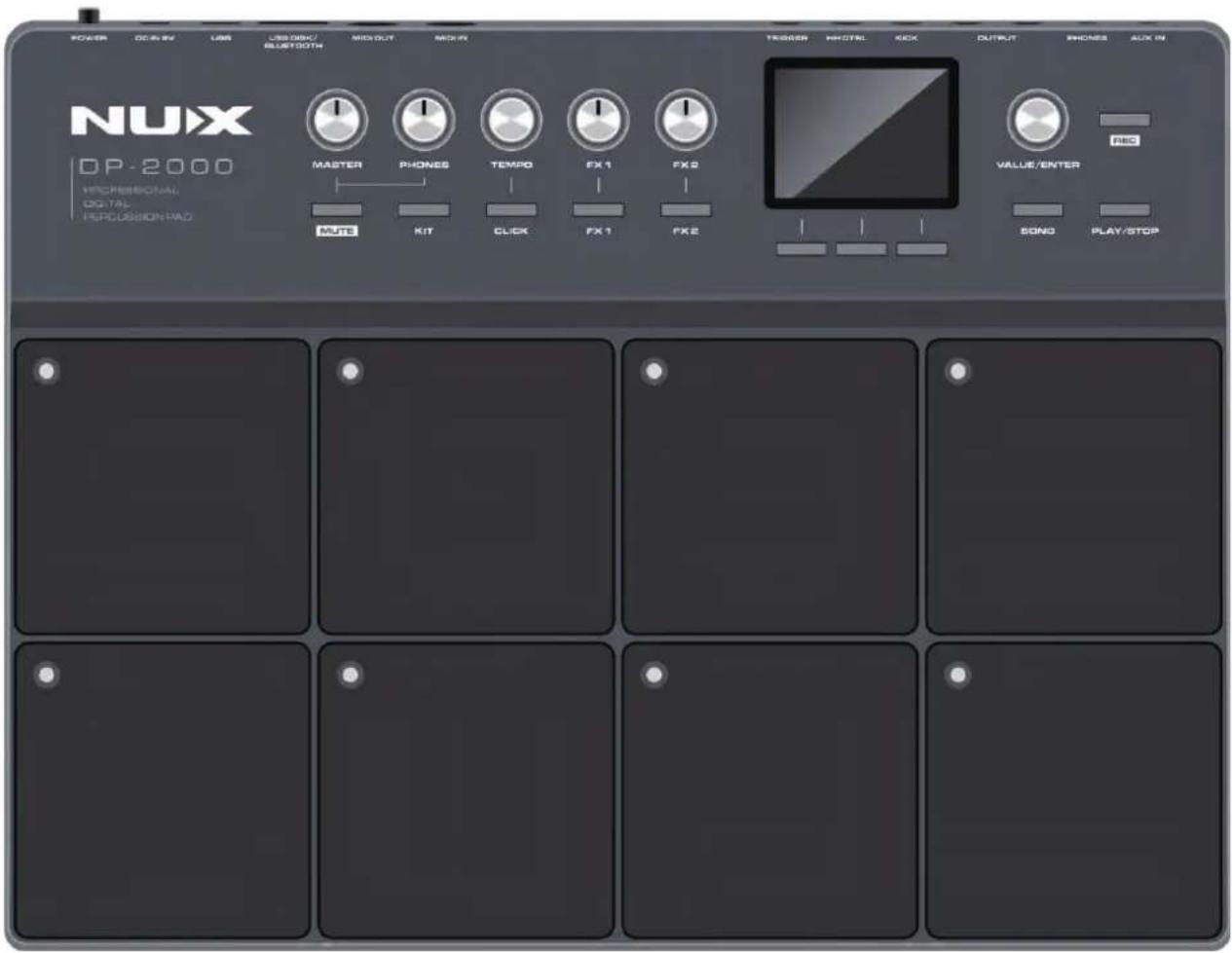

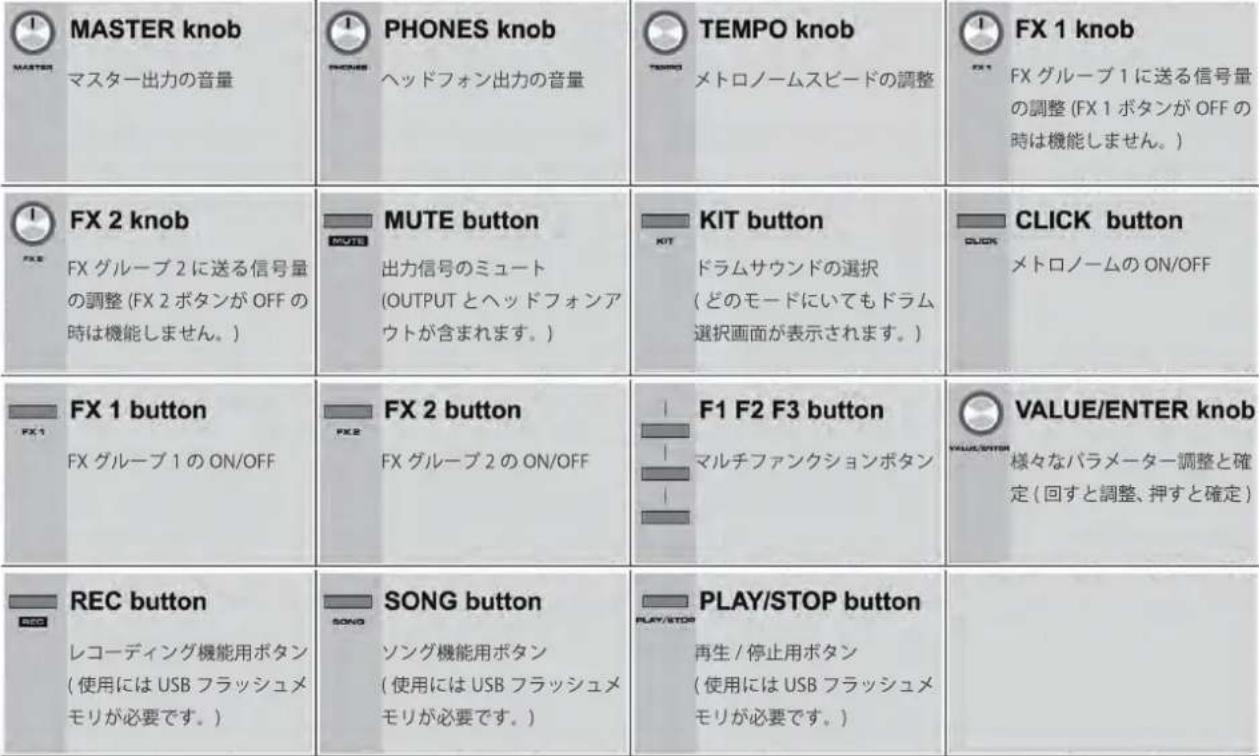

■フロントパネル

POWER ONION USB LPG/AVI INVOICE INPUT WIND NUX DP-2000 PROFESSIONAL DIGITAL MASCULAR/AVI MASTER PHONES TEMPG FX 1 FX 2 TITLE KIT CLOCK FX 1 FX 2 TICKER HCPOLK KOS OUTPUT PHONES SIX R VALUE/ENTER SONO PLAY/STOP

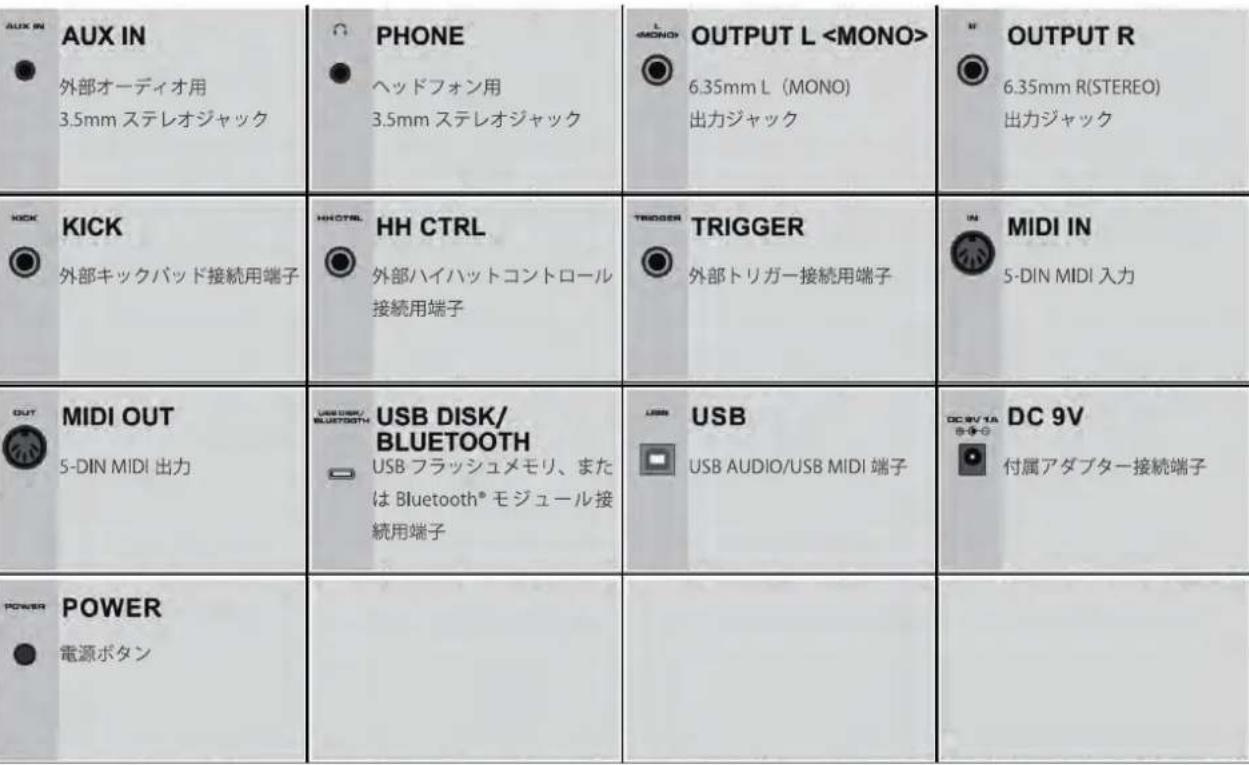

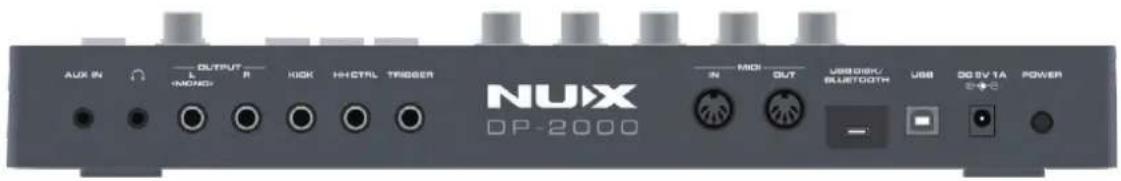

■トップパネル

AUX IN OUTPUT L MONG R KICK HHCTRAL TRIGGER NUX DP-2000 IN MIO OUT USB GEAR/ BLUETOOTH USB DC 5V 1A POWER

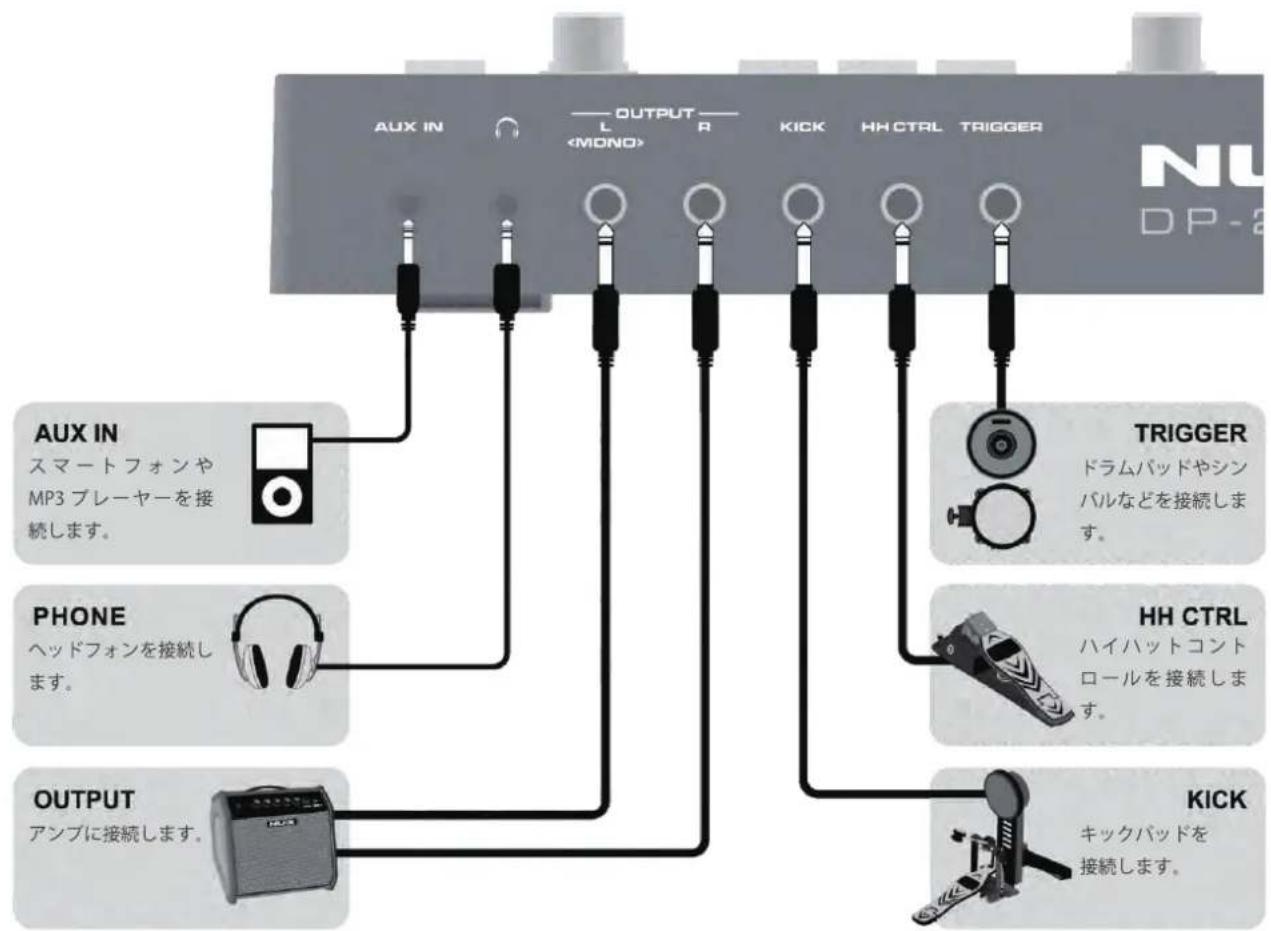

オーディオデバイスの接続


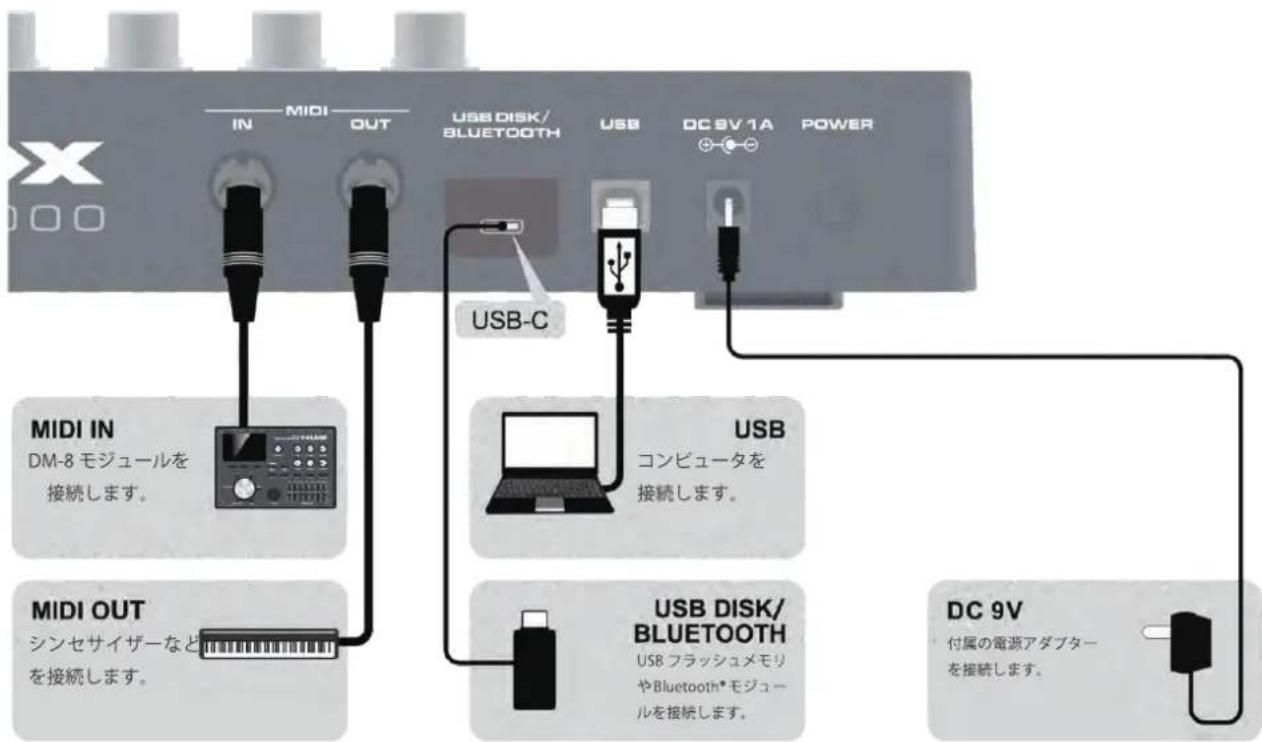

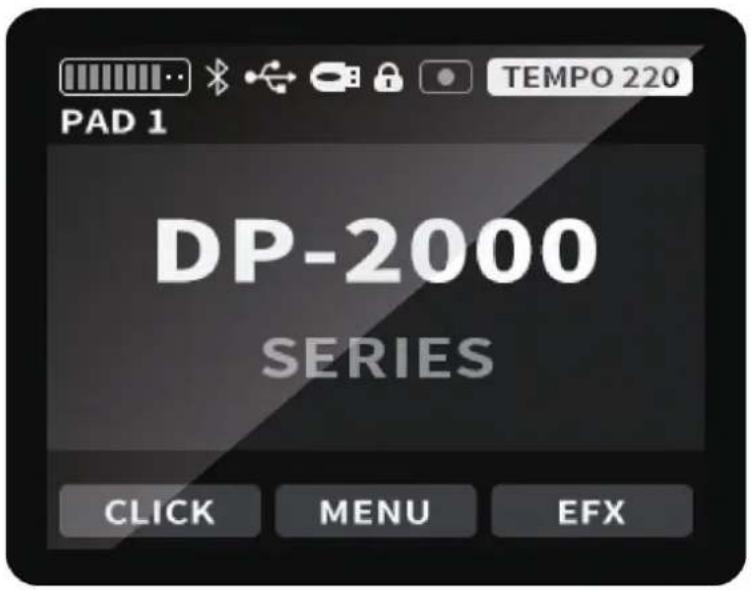

TEMPO 220 PAD 1 DP-2000 SERIES CLICK MENU EFX

10段階でベロシティの強さを表示します。	PAD1現在叩いているPADの名称を表示します。	Bluetooth®接続ステータスを表示します。	USB接続ステータスを表示します。
USBフラッシュメモリの接続ステータスを表示します。	メモリロックの状態を表示します。	レコーディングステータスを表示します。	メトロノームのスピードを表示します。
メトロノーム機能の設定に入ります。	メニューを表示します。	エフェクトの設定に入ります。

電源 ON/OFF

UNLESS BLUERTOCTM USB ON BY: 1.4 (0-0) INTUSTRY OK

■電源を入れる

1. MASTER および PHONES ノブを絞り切ります。
2. 外部アンプの音量を下げます。
3. DP-2000 の POWER スイッチを押して、電源を ON にしてください。

*DP-2000 の電源投入時に微弱なサウンドが発生する場合がございますが、これは故障などではございません。

■電源を切る

1. アンプの音量を下げ、先に電源を切ってください。
2. DP-2000 の電源を OFF にします。

トーンオペレーション

電源投入後、KITボタンを押すとKITモードになります。

PAD 1 ROCK 05 CLICK MENU EFX

トーンを選択する

VALUE/ENTER ノブを回して、使用したいサウンドを選択します。

VALUE/ENTER PAD 1 ROCK 05 CLICK MENU EFX TEMPO 220 Tone

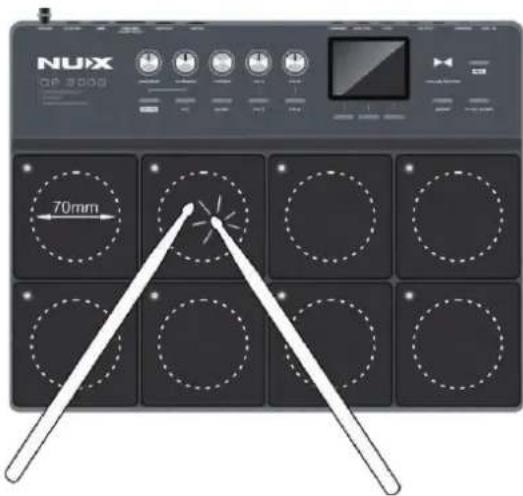

使用方法

NBX 80200 70mm

パッドの中心を叩くことで最良の結果が得られます。ベストポジションは各パッドの中心70mm以内です。

トーンオーバーオールスイッチ

どのモードに入っている場合でも、KIT ボタンを押すことで、KIT モードに入ることが可能です。

KIT ↓ PAD 1 TEMPO 220 ROCK 05 CLICK MENU EFX

エフェクトセンドの操作方法(EFX)

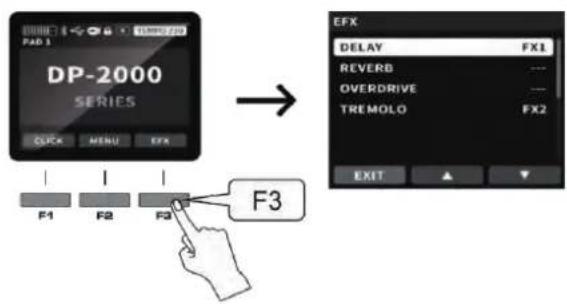

■ EFX モードに入る

メイン画面上で、F3 ボタンを押すことで、EFX モードに入ることが可能です。

PAD 1 DP-2000 SERIES → EFX DELAY FX1 REVERB --- OVERDRIVE --- TREMOLO FX2 F1 F2 F3 EXIT

■エフェクトセンドの設定

1. このモードでは、▲▼キーでエフェクトを選択し、VALUE ノブを使用して、FX 1 または FX 2 グループにアサインするかしないかを選択します。

EFX DELAY FX1 REVERB --- OVERDRIVE --- TREMOLO FX2 EXIT

メトロノーム

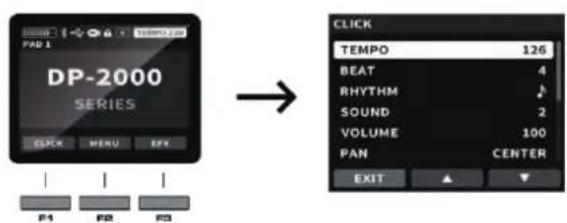

■リズム設定に入る

メイン画面上で、F1 ボタンを押すことで、メトロノーム設定に入ることができます。

PAD 1 DP-2000 SERIES CLICK MENU FX P1 P2 P3 → CLICK TEMPO 126 BEAT 4 RHYTHM ♩ SOUND 2 VOLUME 100 PAN CENTER EXIT

■メトロノームを設定する

▲▼キーを使用してパラメーターを選択し、VALUE ノブを使用して、パラメーターを調整できます。

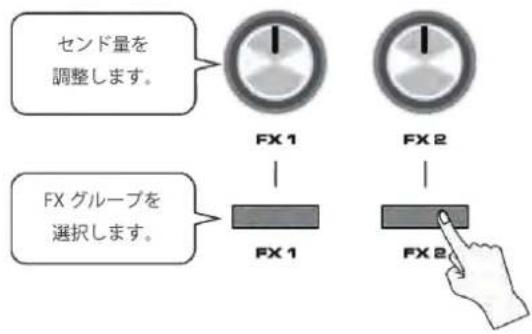

1. アサインが決定したら、FX 1/FX 2 ボタンを押して点灯させ、FX 1/FX 2 ノブでセンド量を調整します。

センド量を 調整します。 FX 1 FX 2 FX グループを 選択します。 FX 1 FX 2

- 複数のエフェクトを同じグループにアサインし、調整することができます。

● アサインしたエフェクトをMENU内 EFFECTで「ON」に設定してください。 ONにしないとアサインしてもエフェクトが 使用できません。

パラメーターコントロールテーブル
名称	範囲	備考
TEMPO	40 - 280	スピード
BEAT	1 - 9	ビート
RHYTHM	4分/8分/16分/三連符	ビートの種類
SOUND	1 - 6	メトロノームトーン
VOLUME	0 - 127	メトロノーム音量
PAN	L64 - R63	メトロノームパン

ソング機能の操作方法

このモードは USB フラッシュメモリと組み合わせて使用する必要があり、FAT32 または FAT16 でフォーマットされた USB フラッシュメモリのみに対応しています。また、44.1kHz/16bit の WAV ファイルにのみ対応しており、これらの要件を満たしていない場合、この機能は使用できません。

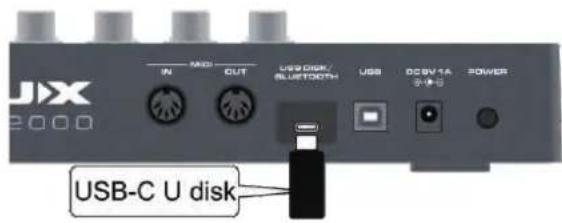

■ディレクトリを作成する

この機能を使用する前に、USB フラッシュメモリ内に "SONG" というフォルダを作成し、WAV フォーマットのファイルをこのフォルダに入れておく必要があります。

JX 2000 IN OUT USB DISK/ BLUTTOOTH USB DCBV1A POWER USB-C U disk

■ソングモードに入る

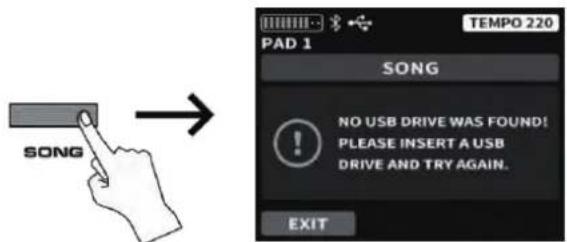

USB フラッシュメモリを接続せずに SONG ボタンを押すと以下のような表示が出ます。

SONG TEMPO 220 PAD 1 SONG NO USB DRIVE WAS FOUND! PLEASE INSERT A USB DRIVE AND TRY AGAIN. EXIT

USB フラッシュメモリ内に WAV ファイルが存在しない、または SONG フォルダが無い場合は、以下のような表示が出ます。

PAD 1 SONG NO FILE WAS FOUND IN THE USB DRIVE ! EXIT

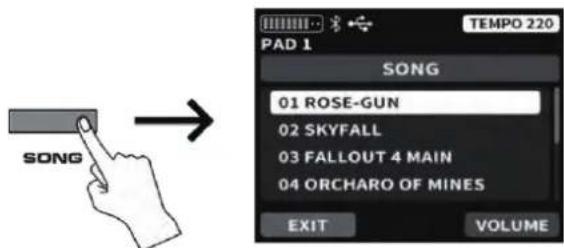

正常に USB フラッシュメモリが読み込まれている際は、SONG ボタンを押すことでフォルダ内のトラックが表示されます。

SONG 01 ROSE-GUN 02 SKYFALL 03 FALLOUT 4 MAIN 04 ORCHARO OF MINES EXIT VOLUME TEMPO 220 PAD 1

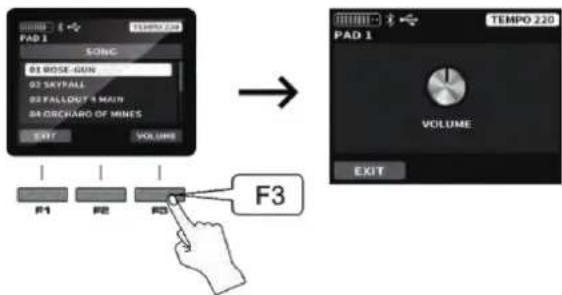

■ソングモードの操作方法

VALUE ノブでトラックを選択し、PLAY/STOP ボタンで再生 / 停止ができます。

ソングモード内でF3ボタンを押すと、VALUEノブを使用してボリュームの調整ができます。

レコーディング機能の操作方法

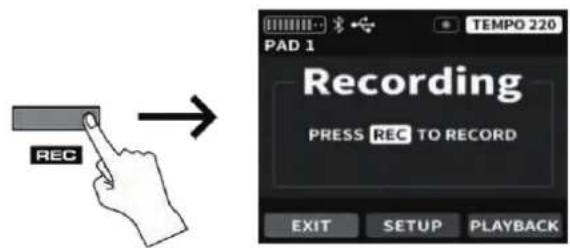

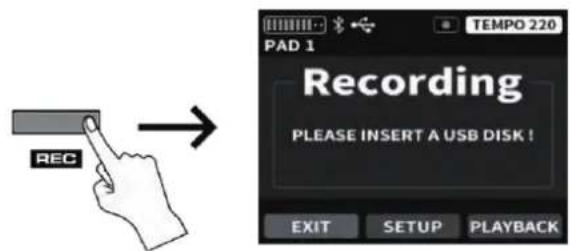

■レコーディングモードに入る

このモードは USB フラッシュメモリと組み合わせて使用する必要があります。USB フラッシュメモリを接続せずに REC ボタンを押すと以下のような表示が出ます。

PAD 1 TEMPO 220 Recording PLEASE INSERT A USB DISK! EXIT SETUP PLAYBACK

正常に USB フラッシュメモリが読み込まれている際は、REC ボタンを押すことでレコーディングモードに入ります。

PAD 1 Recording PRESS REC TO RECORD EXIT SETUP PLAYBACK

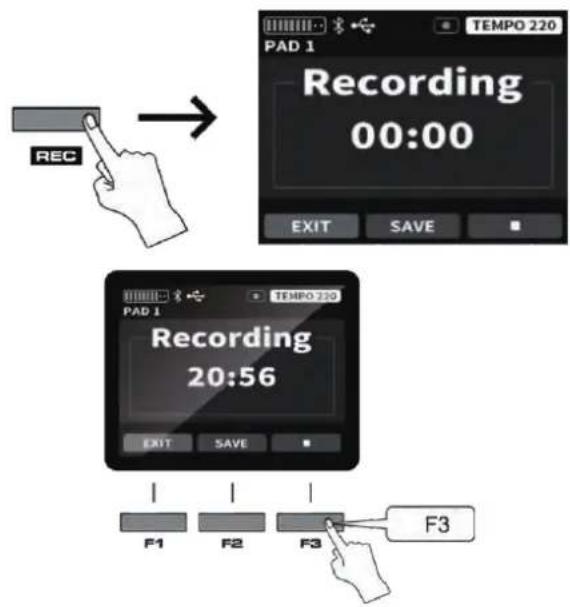

■レコーディングを開始 / 停止する

レコーディングモードでは再度 REC ボタンを押すことで、録音が開始されます。F3 ボタンを押すことで、録音を停止できます。

REC Recording 00:00 EXIT SAVE Recording 20:56 F1 F2 F3 F3 PAD 1 TEMPO 220

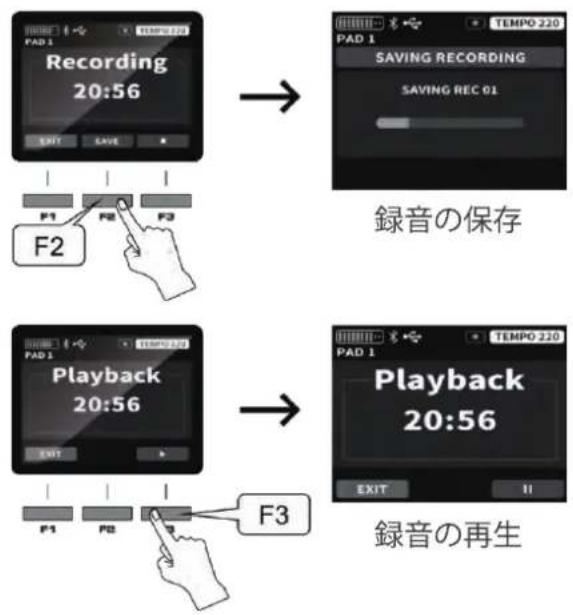

■録音を保存 / 再生する

録音が完了したら、録音したトラックを再生するか、保存するかを選択できます。

録音の保存を選択すると、USB フラッシュメモリの SONG フォルダに録音したトラックが保存されます。


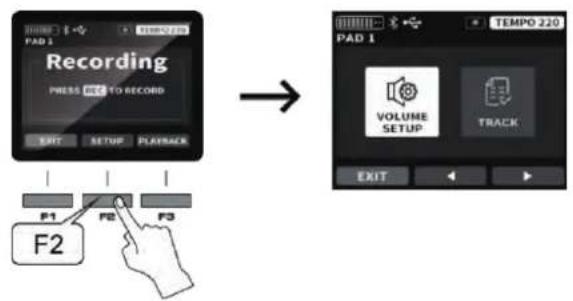

■レコーディングモードの設定

レコーディングモードでは、F2 ボタンを押すことでレコーディング設定や録音リストを表示できます。

● VOLUME SETUP は録音したトラックとドラムパッドの音量バランスを調整する際に使用します。

- TRACK は、保存された録音トラックをリストで表示します。

レコーディング機能の操作方法

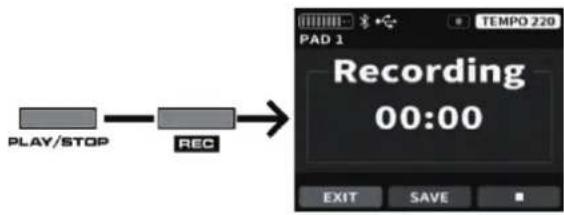

TRACK 画面上では USB フラッシュメモリに保存されている他のトラックも表示されます。そのため、これらの音楽に合わせて録音を行うこともできます。TRACK 画面上で REC ボタンを押すと、録音が開始され、レコーディングモードに戻ります。この際、再生されている音楽も同時に録音されます。

PAD 1 TRACK SELECT A USB TRACK 01 SKYFALL 02 FALLOUT 4 MAIN 03 ORCHARO OF MINES PLAY/STOP ソングの再生 EXIT

また、TRACK 画面上で PLAY/STOP ボタンを押すと USB フラッシュメモリに保存されているトラックを再生することができます。任意のトラックを再生してから、REC ボタンを押し、録音を開始することで、再生したトラックを同時に録音することが可能です。

システムの操作方法

トリガー

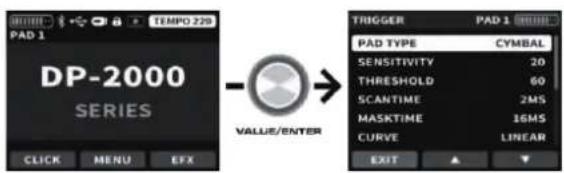

■トリガー設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、TRIGGER を選択します。VALUE/ENTER ノブを押し込むとトリガーの設定に入ります。

PAD 1 TEMP 229 DP-2000 SERIES VALUE/ENTER CLICK MENU EFX TRIGGER PAD 1 PAD TYPE CYMBAL SENSITIVITY 20 THRESHOLD 60 SCANTIME 2MS MASKTIME 16MS CURVE LINEAR EXIT

■トリガーの設定を行う

TRIGGER PAD 1 PAD TYPE CYMBAL SENSITIVITY 20 THRESHOLD 60 SCANTIME 2MS MASKTIME 16MS CURVE LINEAR EXIT ▲ ▼

この画面では、各パッドのセンシティビティ（感度）やその他のパラメーターを▲▼キーおよび、VALUEノブで調整できます。

パラメーターコントロールテーブル
名称	範囲	備考
PAD TYPE	CYNBAL/DRUM PAD	このパラメーターは外部パッドやシンバルが接続されたときのみ有効です。
SENSITIVITY	1 - 99	パッドの感度を調整します
THRESHOLD	1 - 99	パッドがトリガーされるしきい値を調整します。
SCANTIME	1ms - 8ms	トリガー信号の検出時間を調整します。
MASKTIME	4ms - 64ms	トリガー信号の遮蔽時間を調整します。
CURVE	LINEAR/EXP/LOG/LOUND	-
RETRIGCANCEL	0 - 99	トリガー信号による再トリガー量を調整します。
XTALKCANCEL	0% - 80%	クロスオーバー/クロストークを調整します。

共振やパッド間の干渉により他のパッドからトリガー信号が発生する事をクロスオーバー（クロストーク）といいます。クロスオーバーが発生した場合、XTALK CANCELを調整します。上げすぎると叩いた時の反応しにくくなる場合が有りますので少しずつ上げて調整します。

サウンドトーン

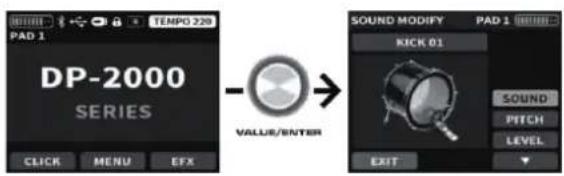

■サウンドトーン設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、SOUND を選択します。VALUE/ENTER ノブを押し込むとサウンドトーンの設定に入ります。

PAD 1 TEMPD 228 DP-2000 SERIES VALUE/ENTER SOUND MODIFY PAD 1 KICK 01 SOUND PITCH LEVEL EXIT

■サウンドトーン設定を行う

SOUND MODIFY PAD 1 KICK 01 SOUND PITCH LEVEL EXIT

サウンドセットを選択した後、編集するパッドを叩きます。

▲▼キーを使用してパラメーターを選択し、VALUE ノブを使用して、パラメーターを調整できます。

選択したパッドに SWITCH ボタンが表示された場合、このボタンを押すことで2つのサウンドから音色を選択する事ができます。

SOUND MODIFY PAD 1 HUID CRASH 61 EDGE EXIT SWITCH F1 F2 F3 F2

パラメーターコントロールテーブル
名称	範囲	備考
SOUND	Drum/Cymbals/その他	トーンの選択を行います。
PITCH	-32 - 32	パート毎のトーンを調整します。
LEVEL	1 - 127	パート毎の音量を調整します。

レイヤー (LAYERS)

一つのパッドに強弱で切り替える事ができる2つのサウンドを設定する事ができます。

この機能を使用したいパッドを叩きパッドを選択します。LAYERSを選択し、VALUEノブを押して機能をONに切り替えます。VALUEノブを回して音が切り替わる位置を設定します。F3スイッチを押してページを移動し、PART1に弱く叩いた時のサウンドを選択、PART2に強く叩いた時のサウンドを選択します。

パッド

このモードでは、それぞれのパッドを調整することができます。

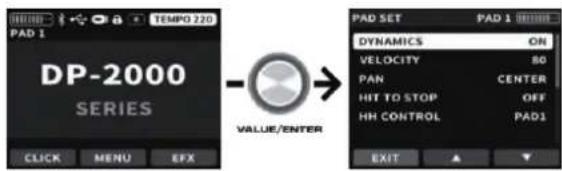

■パッド設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、PAD SET を選択します。VALUE/ENTER ノブを押し込むとパッドの設定に入ります。

PAD 1 TEMP 220 DP-2000 SERIES VALUE/ENTER PAD SET DYNAMICS ON VELOCITY 80 PAN CENTER HIT TO STOP OFF HH CONTROL PAD1 EXIT

■パッド設定を行う

▲▼キーを使用してパラメーターを選択し、VALUE ノブを使用して、パラメーターを調整できます。

PAD SET PAD 1 ON DYNAMICS ON VELOCITY 50 PAN CENTER HIT TO STOP OFF HH CONTROL PAD1 EXIT

パラメーターコントロールテーブル
名称	範囲	備考
DYNAMICS	ON/OFF	パッドのトリガーダイナミクスを ON/OFF出来ます。ON に設定すると、10 レイヤーのダイナミックトーンフィードバックが得られます。OFF にすると、パッドはデフォルトで最大トリガー状態になります。
VELOCITY	1 - 127	ストライクパッドによってトリガーされる強さの値を調整します。
PAN	L64 - R63	L/R の PAN 設定を行えます。
HIT TO STOP	ON/OFF	ON: バッドを叩いた後、音が鳴り終わる前にもう一度パッドを叩くと、音をすぐに止めます。OFF: バッドを叩いた後、音が鳴り終わる前にもう一度パッドを叩くと、音が即座に繰り返し鳴ります。
HHCONTROL	PAD1 - PAD8	外部 HH コントロールが接続されたときにのみ表示されます。HH コントロールでどのパッドをコントロールするかを設定できます。
HHSENSITIVITY	0 - 127	このパラメーター値は、外部 HH コントロールを接続した後にのみ表示されます。外部 HH コントロールの感度を調整するために使用します。

エフェクト

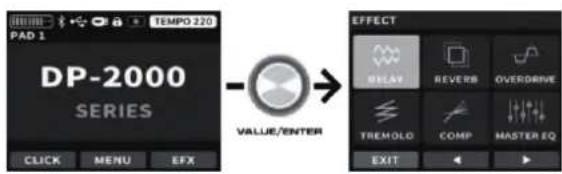

■エフェクト設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、EFFECTS を選択します。VALUE/ENTER ノブを押し込むとエフェクトの設定に入ります。

PAD 1 TEMP 220 DP-2000 SERIES CLICK MENU EFX VALUE/ENTER EFFECT BELAY REVERB OVERDRIVE TREMOLO COMP HASTER EQ EXIT

■エフェクト設定を行う

EFFECT DELAY REVERB OVERDRIVE TREMOLO COMP MASTER EQ EXIT

任意のエフェクトを開いた後、再度 VALUE/ENTER ノブを押し込むことでエフェクトの ON/OFF が行えます。

PAD 1 TEMP 220 DP-2000 SERIES CLICK MENU EFX VALUE/ENTER EFFECT DELAY OFF SEND FX 100 TIME FEEDBACK MIX EXIT

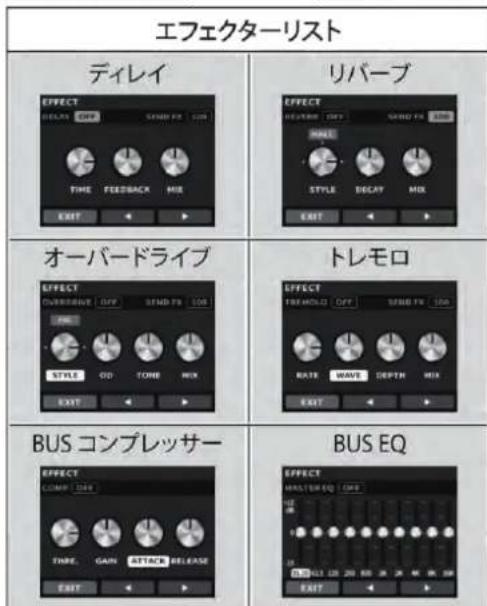

エフェクターリスト ディレイ EFFECT CHANGE OFF TIME FEDBACK MIX EXIT リバーブ EFFECT BEIJING OFF STYLE DECAV MIX EXIT オーバードライブ EFFECT CLOTHING OFF STYLE CO TONE MIX EXIT トレモロ EFFECT BEIJING OFF RATE WAVE DEPTH MIX EXIT BUS コンプレッサー EFFECT LAMP OFF TIME GAIN ATTACK RELEASE EXIT BUS EQ

※ コンプレッサーとEQはFXボタンにアサインすることは出来ません。

※ FXボタンにアサインするエフェクトはONにしてください。

※ FXボタンにアサインしていないエフェクトはONにすると常時ONとなります。

キット名

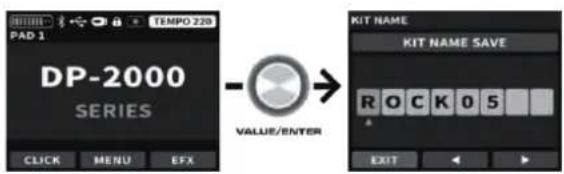

■キット名設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、KIT NAME を選択します。VALUE/ENTER ノブを押し込むとキット名の設定に入ります。

PAD 1 DP-2000 SERIES VALUE/ENTER KIT NAME KIT NAME SAVE ROCK 0 5 EXIT

■キット名を編集する

◀▶キーで文字の位置を選択し、VALUE ノブを使用して文字を変更できます。

KIT NAME KIT NAME SAVE ROCK05 EXIT

リセット

■リセット設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、RESET を選択します。VALUE/ENTER ノブを押し込むとリセットの設定に入ります。

PAD 1 TEMP 220 DP-2000 SERIES VALUE/ENTER RESET RESET CURRENT PAD RESET CURRENT KIT RESET ALL KIT RESET SYSTEM RESET ALL EXIT

■リセットを行う

▲▼キーで行うリセット項目を選択し、VALUE/ENTER ノブを押して決定します。

RESET RESET CURRENT PAD RESET CURRENT KIT RESET ALL KIT RESET SYSTEM RESET ALL EXIT

パラメーターコントロールテーブル
名称	備考
RESET CURRENT PAD	現在選択されているバッドのパラメーターを初期化します。
RESET CURRENT KIT	現在選択されているキットのパラメーターを初期化します。
RESET ALL KIT	全てのキットのパラメーターを初期化します。
RESET SYSTEM	サウンドを除くすべてのシステム設定を初期化します。
RESET ALL	全てのパラメーターを初期化し、工場出荷時の状態に戻します。

オプション

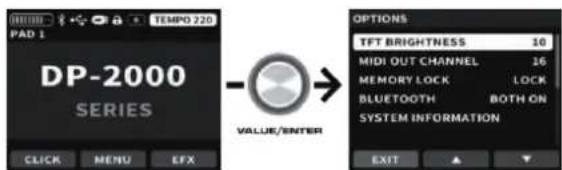

■オプション設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、OPTION を選択します。VALUE/ENTER ノブを押し込むとオプションの設定に入ります。

PAD 1 DP-2000 SERIES CLICK MENU EFX VALUE/ENTER OPTIONS TFT BRIGHTNESS 10 MIDI OUT CHANNEL 16 MEMORY LOCK LOCK BLUETOOTH BOTH ON SYSTEM INFORMATION EXIT

■オプション設定を行う

▲▼キーを使用してパラメーターを選択し、VALUE ノブを使用して、パラメーターを調整できます。

OPTIONS TFT BRIGHTNESS 10 MIDI OUT CHANNEL 16 MEMORY LOCK LOCK BLUETOOTH BOTH ON SYSTEM INFORMATION EXIT

パラメーターコントロールテーブル
名称	範囲	備考
TFTBRIGHTNESS	1 - 10	スクリーンの明るさを調整できます。
MIDI OUTCHANNEL	1 - 16	MIDI 出力の MIDICHを設定します。
MEMORYLOCK	LOCK/UNLOCK	パラメーター変更を自動保存するかどうかを設定します。LOCK 時は自動保存されません。
BLUETOOTH	OFF/AUDIOON/MIDI ON/BOTH ON	Bluetooth® の機能を設定します。Bluetooth® モジュールが接続されている時のみ有効です。
SYSTEMINFORMATION	-	システムのバージョンを表示します。

アウトプット

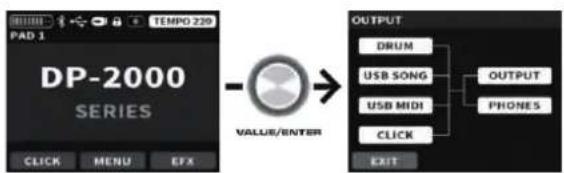

■アウトプット設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、OUTPUT を選択します。VALUE/ENTER ノブを押し込むとアウトプットの設定に入ります。

■アウトプットモードを選択する

◀▶キーを使用してアウトプットモードを選択します。

MIDIノート

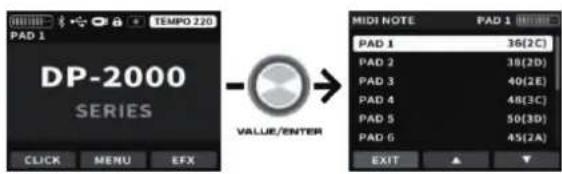

■ MIDI ノート設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、MIDI NOTE を選択します。VALUE/ENTER ノブを押し込むと MIDI ノートの設定に入ります。

PAD 1 DP-2000 SERIES CLICK MENU EFX VALUE/ENTER MIDI NOTE PAD 1 36(2C) PAD 2 38(2D) PAD 3 40(2E) PAD 4 48(3C) PAD 5 50(3D) PAD 6 45(2A) EXIT

■ MIDI ノート設定を行う

▲▼キーを使用してパラメーターを選択し、VALUE ノブを使用して、パラメーターを調整できます。

MIDI NOTE PAD 1 36(2C) PAD 2 38(2D) PAD 3 40(2E) PAD 4 48(3C) PAD 5 50(3D) PAD 6 45(2A) EXIT

WAV ファイル

このモードは USB フラッシュメモリと組み合わせて使用する必要があります。

下記の要件を満たしたUSBフラッシュメモリ/WAVファイルを使用してください。また事前にUSBフラッシュメモリ内に"WAVIMPORT"という名前のフォルダを作成してください。

- USB フラッシュメモリ

- FAT32/FAT16 でフォーマットされたもの

● WAV ファイル

- 44.1kHz/16bit

- ファイルの長さが 20 秒以内

- 名称がアルファベット表記

- 合計サイズ 80MB、及び 80 ファイル以内

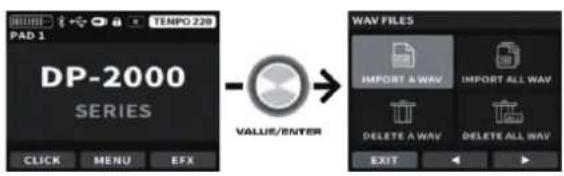

■ WAV ファイル設定に入る

MENU に入り、VALUE/ENTER ノブを使用して、WAV FILE を選択します。VALUE/ENTER ノブを押し込むと WAV ファイルの設定に入ります。

PAD 1 TEMPD 2280 DP-2000 SERIES VALUE/ENTER CLICK MENU EFX WAY FILES IMPORT A WAY IMPORT ALL WAY DELETE A WAY DELETE ALL WAY EXIT

■ WAV ファイル設定を行う

WAV FILES IMPORT A WAY IMPORT ALL WAW DELETE A WAY DELETE ALL WAW EXIT

◀▶キー、および VALUE ノブでコンテンツを選択し、VALUE/ENTER ノブを押して決定します。

単一、または複数ファイルの同時インポートに対応しており、PLAY/STOP ボタンを使用することでインポートしたファイルを再生できます。

インポートに成功したファイルは SOUND 機能のインターフェイスに表示され、任意のパッドにアサインして演奏することができます。

また、下部の機能では、インポートしたファイルを削除することができます。

IMPORT A WAV リスト上では、USB フラッシュメモリ内のファイルを PLAY/STOP ボタンで再生させることもできます。

USB DISK/BLUETOOTH

JUX MIDI OUT USB DISCU/ BLUTTOOTH USB POWER USB-C

背面の USB-C（USB DISK / BLUETOOTH）端子は、USB フラッシュメモリ /Bluetooth® モジュール用の接続端子です。複数のモジュールを同時に使用することはできませんので、USB ハブなどを使用して USB フラッシュメモリと Bluetooth® モジュールを同時に接続しないでください。Bluetooth® モジュールを接続すると、スマートフォンやタブレットデバイスなどから Bluetooth® 経由でオーディオを再生することができます。

セッティングを拡張する

DP-2000 のバックパネルには、"TRIGGER" "HH CTRL" "KICK" という 3 つの拡張接続端子が備わっています。

KICK HHCTRL TRIGGER

TRIGGER 入力に接続した任意のシンバルまたはパッドを叩き、メニュー下の TRIGGER 設定内の PAD TYDE から適切なパッドタイプを選択します。シンバルの場合は "CYMBAL" を、ドラムパッドの場合は "DRUM PAD" を選択してください。

TRIGGER PAD 1 PAD TYPE CYMBAL SENSITIVITY 20 THRESHOLD 50 SCANTIME 2MS MASKTIME 16MS CURVE LINEAR EXIT ▲ ▼

技術仕様

・ディスプレイ：TFT LCD カラースクリーン
・トーン：20 プリセット（+20 ユーザープリセット）
・エフェクト：ディレイ、リバーブ、オーバードライブ、トレモロ、コンプ、マスターEQ
・パッド：8つのシングルゾーンパッド
- 接続端子：USB(type-B), USB DISK/BLUETOOTH(type-C), 5-DIN MIDI IN, 5-DIN MIDI OUT, TRIGGER IN(6.35mm フォン), HH CTRL(6.35mm フォン), KICK(6.35mm フォン), OUTPUT L/MONO(6.35mm フォン), OUTPUT R(6.35mm フォン), PHONES(3.5mm ステレオ), AUX IN(3.5mm ステレオ), DC IN 9V
- USB：WAV ファイルインポート、USB Bluetooth®(NBT-1)、USB フラッシュメモリ
・サイズ：314×62×408 mm(W×H×D)
・重さ：2.8 g

付属品

スティック, スタンド取付用ブラケット, 電源アダプター, NBT-1 Bluetooth モジュール, 6.35mmパッチケーブル

※付属品や仕様は予告なく変更される場合があります。
