| Caractéristique | Détails |
|---|---|
| Type de produit | Unité Centrale |
| Dimensions (L x P x H) | 210 x 480 x 450 mm |
| Poids | 7.5 kg |
| Matériaux | Acier, plastique |
| Format de la carte mère | ATX, Micro-ATX, Mini-ITX |
| Baies d'extension | 7 slots d'extension |
| Baies pour disques durs | 3 x 3.5 pouces, 2 x 2.5 pouces |
| Système de refroidissement | Ventilateurs de 120 mm, support pour refroidissement liquide |
| Connectivité avant | 2 x USB 3.0, 1 x USB 2.0, audio HD |
| Alimentation | Compatible ATX, non fournie |
| Installation | Facile avec un accès rapide aux composants internes |
| Maintenance | Filtres à poussière amovibles, accès facile pour le nettoyage |
| Sécurité | Conception robuste, protection contre les surchauffes |
| Garantie | 2 ans |
| Informations supplémentaires | Idéal pour les configurations de jeu et de travail |
FOIRE AUX QUESTIONS - Precision PS07 SILVERSTONE
Questions des utilisateurs sur Precision PS07 SILVERSTONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Precision PS07 - SILVERSTONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Precision PS07 de la marque SILVERSTONE.
MODE D'EMPLOI Precision PS07 SILVERSTONE
Déscrew les vis des deux panneaux latéraux pour les refner.
Desserez les six vis du panneau supérieur pour le retirer.
Desserrez les trois vis tenant le plateau de la carte mère pour le démonter.
Desatornille tres tornillos que sujetan la bandeja de la placa base para quitarla.

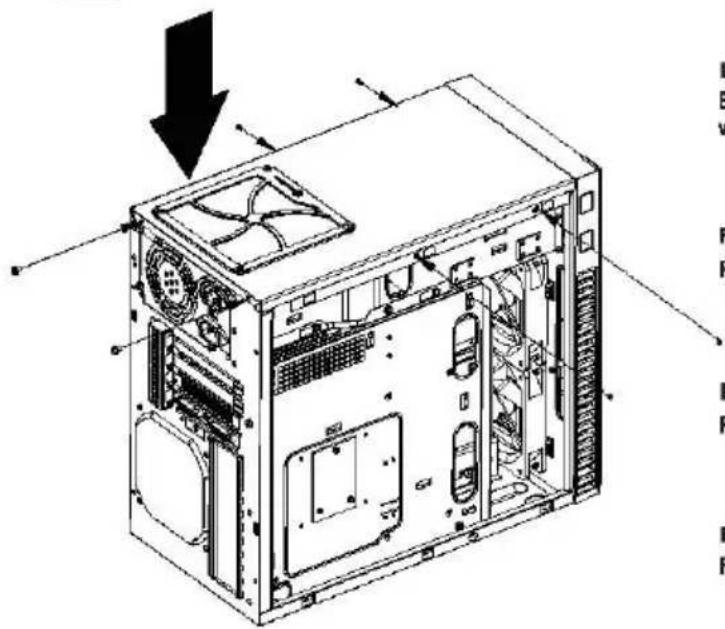

Insérez l'alimentation par le dessus, si l'alimentation possède un ventilateur intégré de 120mm ou plus, nous vous recommandons de l'installer avec le ventilateur orienté vers le bas.
Installez le lecteur 2.5 dans le bas du boîtier et fixez-le avec des vis.
Installez la plaque alimentaire de la carte mère dans le boîtier.
Installez la carte mère sur son support. Si vous avez déjà installé un dissipateur de processeur de grande taille sur la carte mère, nous vous recommandons de brancher tout de suite les cables ATX12V 4pin ou EPS 8pin de votre alimentation et sur votre carte mère pour rendre l'installation plus facile plus tard.
Remettez la carte mère assemblée à son support dans le boîtier. Si vous avez soit la câble ATX12V 4pin soit le câble EPS 8pin déjà branché, veuillez bien vérifier de l'avoir passé par l'ouverture entre l'alimentation et le compartiment de la carte mère.
Nous vous recommandons de commercer par gérer l'organisation des cables menant comment IATX 24pin, les connecteurs des port E/S de face, et tout autre connecteur des appareils du panneau frontal.
Fais pas pour tous les cables de l'alimentation par l'ouverture située à sa gauche. Les cables non utilisés peuvent être logés dans l'espace supplémentaire disponible à sa droite. Si vous avez une alimentation à câblage modulaires, veillez-les débrancher.
Retirez les caches des bales 5.25 pour installer vos appareils.
Si l'utilisation d'un appareil 3,5 est nécessaire, veuillez utiliser l'adaptateur inclus dans la boîte des accessoires pour effectuer l'installation. Puis couvrez la balle avec le couvercle de la balle 5,25° avec une taille de balle de 3,5°
En TpexyETCA HONB308aTb OTcck n 3,5-dIOHMOBO yCTPOCTBa, HONB3yTe n YCTHOBI NK NEPKDOHNK KOPO6K C pNnHnNEXHOCTAM. 3ATEM 34pOHTe OTOCK DnB 5,25-DIOOMBIX DnOKOB NaHEnbIO C BMMKn oD 3,5-DIOMOBBI OTCBK.
Ce adaptateur peut aussi supporter un disque dur interne de 3,5" avec un groupe de trous de montage séparés. Pour cela, vous devez utiliser le couvercle de baie 5,25" original pour couvrir la baie.
Retirez le casier des lecteurs 3.5".
Si la carte mère interfère avec l'installation du disque dur le plus en bas, veuillez enlever la cage de disque en dévisant les vis du panneau inférieur tenant la cage de disque.
Installez les coulisses dures 3.5 dans le casier.
Branchez tous les câbles pour les lecteurs 5.25", 3.5", et 2.5" selon vos besoins et ensuite remettez le casier dans le boîtier avec faisant cheminer correctement les câbles.
Retirer les équerres pour installer vos cartes d'extension. Les emplacements inutilisés doivent garder leur équerre.
Réinstallez le panneau supérieur.
Réinstallez les deux panneaux latéraux pour terminer le montage.
Guides d'Installation des Interruptions d'allumage et de réinitialisation :
Veuillez-vous référer au manuel de cette carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possèdent pas de polarité, donc ils peuvent être branchés dans les deux sens.
Guide d'installation du connecteur LED :
Veuillez-vous référer au manuel de toute carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les câbles colorés en blanc sont négatifs alors que ceux d'une autre couleur sont positifs. Les câbles de la LED Power sont séparés afin d’être compatibles avec différentes cartes mères, donc vérifiez bien qu’ils sont branchés avec la bonne polarité en vous référant au manuel de toute carte mère.
Guide de installation du conector LED:
Au-dessous de la description des broches des port d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placés. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.
La hauteur maximale est de 168mm et il y a une espace de 18mm autour du bord supérieur de la carte mère.
L'espace vers l'avant du bofliar varie selon la façon dont vous ayez rempli le caier et disques durs. Il y a un espace de 196mm entre le bord des disques durs installés sur la carte mère moins approximativement 11mm pour un connecteur SATA à 90 degrés (encore moins d'espace avec un connecteur standard à 180 degrés). Si vous avez da remplir la caier à lecture, veuillez le ventilateur à l'air du disperseur de processeur comme monti sur illustration infn d'emplocher toutes intermènces.

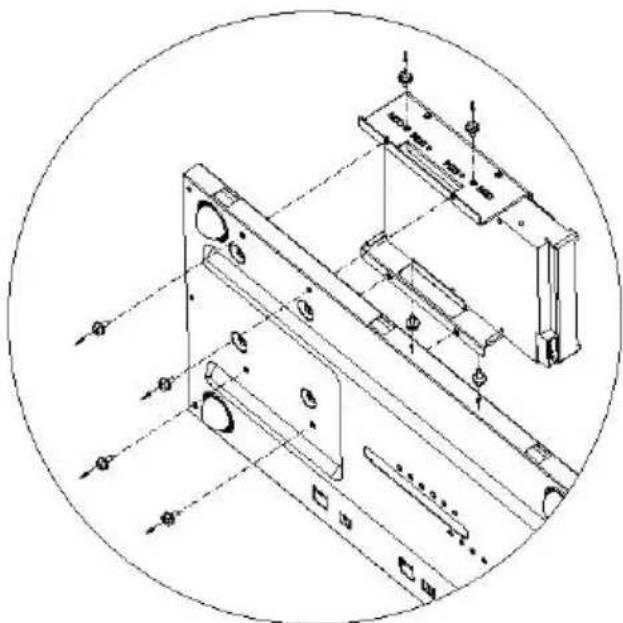

A: limitation de longueur
Longueur totale de l'alimentation et du lecteur:
Les logements pour l'alimentation et le lecteur optique partagent le même plan dans le PS07 et disposent d'une longueur limite de 399mm en incluant l'espace pour les câbles. Nous vous recommandons une taille maximale pour l'alimentation de 180mm comme la SilverStone ST1200-G.
Sanaeavoirbesoindecompterunlecteuroptique, la taillemaxaleautoniseepourl'alimentationest de185mm.
La taille maxima de les lecteurs optique est de 237mm. Si le lecteur optique dépasse les 202mm, il commencera à occuper l'espace destiné au trou du compartiment de la alimentation utilisée pour faire passer les cables.
Le PS07 est compatible avec les cartes graphiques de 13.5" destinées aux particuliers.
Il y a une distance de 54mm entre la carte mère et les disques durs. Si vous avez des barrettes métalliques similaires à celles montrées dans l'illustration, veuillez démonter les disques avant de les installer.
Premièrement, mettez le bottier sur le côté, vérifiez bien qu'il soit bien à plat
Le support intégré du processeur a déjà été installé dans une position couramment utilisée. Vous pouvez desserrer la vis du milieu pour l'étendre complètement.
Si la position du support n'est pas optimale pour toute configuration, retirez deux vis supplémentaires sur les cotes gauche et droit pour bouger le support. Après avoir trouvé la position optimale pour toute configuration, fixez les vis.
Poussez le bras du support pour toucher le dissipateur de processeur installé et ensuite fixez la vis du milieu.
Remettez le blocter pour laisser le dissipateur du processeur s'appuyer naturellement sur le support.
Intervalle recommandé pour le support:
De au-delà de 18mm du bord de la carte mère à 30mm à l'intérieur du bord de la carte mère.
La plupart des dissipateurs de type tour équipés d'un ventilateur de 120mm doivent être compatibles.
Un support en plastique est situé au-dessus du casier à disques dû pour permettre de maintenir la face arrière des cartes graphiques installées dans le premier emplacement. Le support par défaut est conçu pour maintenir les cartes graphiques ayant une plaque arrière, sa position de support est de 3mm depuis le bord de la carte graphique.
Si la carte graphique que vous utilisez ne possède pas de plaque amortissante, veuillez coller la plaque de caoutchouc inclus sur le support en plastique du cadre pour améliorer le maintien.
La taille minimale des carreaux graphiques requérant un maintien est de 240mm (ou 9.5 pouces), les carreaux plus courts n'ont pas besoin d'utiliser la fonction de support.
Si vous installez un dissipateur de processeur de type "tour", nous vous recommandons que le ventilateur du dissipateur souffle vers l'avant pour fonctionner dans le même sens que le flux d'air généré par le PS07 lui-même.
Veuillez ne pas retirer le casier à clous durs même si vous ne prévoyez pas d'installer des disques durs dans le casier. Le casier permet de guider le flux d'air généré par le ventilateur d'admission.
Lorsque you choisissez une carte graphique, nous recommandons les modèles qui des ventilateurs qui soufflent en coh haut pour fonctionner dans le même sens que le flux d'air généré par la PS07 lui-même. Cette réaction par l'équilibre, cela assurera un flux d'air régulier et efficace dans le PS07 pour des performances de refroidissement maximales.
Il y a plein d'accroche-cabas disponibles derrière le support de la carte mère que vous pouvez utiliser pour organiser votre câblage.
Essayer de passer vos cble à travers les trois trous ovales
Il y a moins de 10mm entre le bord frontal du support de la carte mère et le panneau latéral gauche. L'espace entre le bord supérieur du ca 5.25" et le panneau supérieur est également inférieur à 10mm. Ces espaces ont été conçus pour renforcer la structure du boîtier et ne sont pas dédiés pour stocker des câbles et des connecteurs donc veuillez ne pas les utiliser pour éviter des dégâts.
La conception à pression d'air positive du PS07 est une configuration efficace permettant de réduire l'accumulation de la poussière dans le boîtier. De petites particules d'air ou de peluche vont s'accumuler avec le temps sur les filtres d'aspiration, et non sur les composants à l'intérieur du boîtier. Pour conserver les excellentes performances de refroidissement du PS07 au fil des ans, nous vous recommandons de nettoyer l'ensemble des filtres des ventilateurs, tous les trois ou six mois (selon votre environnement). Vous trouvez ci-dessous les étapes vous expliquant comment nettoyer les filtres des ventilateurs.
PS07K1S
Ouvrez la porte d'accès frontal et alignez le titre du ventilateur.
Le filtre de l'évacuation du panneau supérieur peut être démonté en l'isolant du锅炉。请将上述文字翻译成法语并进行修正。由于原文是中文，我将首先翻译成法语，然后再进行修正。但是，您提供的文本似乎已经是一个需要被纠正的法语段落，因此我将直接根据您给出的法语段落进行修正。 修正后的段落如下： Le filtre de l'évacuation du panneau supérieur peut être démonté en l'isolant du boiler.
Le P307 est compatible avec l'installation du S&T-CLEAROMOS dans une partie spéciale du botler, valide un exemple ci-dessous:
Retirez les deux panneaux latéraux
Redresse le principal câble à lecteurs
Quitte la carcasse du disque principal
MENONDRAIINJIAE
Ouvrez la porte d'accès frontale et enlevez la filtre du ventilateur.
Commencez avec le ventilateur en haut en premier, en dévissant les vis du ventilateur. Puis continuez avec la même méthode pour enlever le ventilateur en bas.
Pour réinstaller le ventilateur, veuillez simplement suivre les instructions en sens inverse.
Un câble de verrouillage peut être acheté pour utiliser en remplacement de la sécurité Kensington située à l'arrière du PS07 pour empêcher le boîtier d'être déplacé ou ouvert.
Prudence: Veuillez vérifier la compatibilité avant d'acheter la venou et le cable pour l'utiliser avec l'emplacement de sécurité Kensington du PS07.
Q: Si fais un disalpateur de processeur de type tour, est-Il possible de futiliser sans ventilateur?
R: A partir des tests que nous avons menés durant le développement, un dissipateur de type tour peut être utilisés sans ventilateur et dépendre des ventilateurs du boîtier pour refroidir le processeur ayant un TDP jusqu'à 95W (Core i7, non overclock). Cependant, les performances peuvent varier en fonction de la qualité du dissipateur et d'autres facteurs, donc vous devez vous-même tester les limites de tout système. Nous vous recommandons de placer les disques durs dans le premier et quatrième fenêtre à partir du haut pour des performances optimales de refroidissement.
Q: Comment puis-je démonter un disque dur installé dans la baie 3.5" le plus bas avec la carte mère installée?
R: Si la carte mère interfère avec l'installation du disque dur le plus en bas, veuillez enlever la cage de disque en dévissant les vis du panneau inférieur tenant la cage de disque.
Q: Pule-le entlever et nettoyer le filtre du ventilateur frontal lorque I'ordinatleur est allumé ?
R: Le PS07 a été conçu pour un allègement maximal, il n'y a donc aucun dispositif de sécurité devant les ventilateurs frontaux pour réduire le bruit causé par la turbulence de l'air. Pour réduire le risque d'objet touchant et endommageant les ventilateurs en marche lorsque le système est allumé, nous vous recommandons de n'enlever et de ne nettoyer les filtres que lorsque le système est éteint.
