Caractéristiques techniques	Téléviseur Plasma 59 pouces, résolution Full HD 1920 x 1080 pixels
Technologie d'affichage	Plasma
Connectivité	3x HDMI, 2x USB, 1x Composante, 1x Composite, 1x Ethernet
Utilisation	Idéal pour les films, les jeux vidéo et les événements sportifs grâce à des couleurs vives et un bon contraste

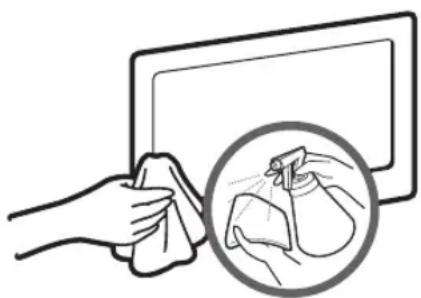

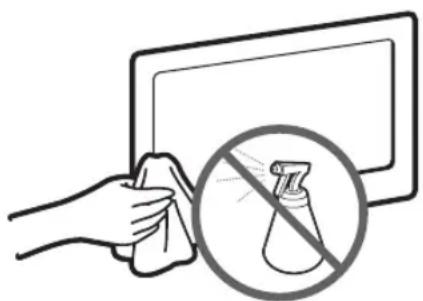

Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive, utiliser un support adapté
Informations générales	Consommation énergétique : Classe A, poids : environ 30 kg

FOIRE AUX QUESTIONS - PS59D6900DQ SAMSUNG

Comment réinitialiser mon SAMSUNG PS59D6900DQ ?

Pour réinitialiser votre téléviseur, allez dans le menu 'Paramètres', sélectionnez 'Support', puis 'Auto-diagnostic' et enfin 'Réinitialiser'. Suivez les instructions à l'écran.

Pourquoi mon téléviseur ne s'allume-t-il pas ?

Vérifiez si le câble d'alimentation est correctement branché à la prise et à l'arrière du téléviseur. Testez une autre prise pour vous assurer qu'il n'y a pas de problème d'alimentation.

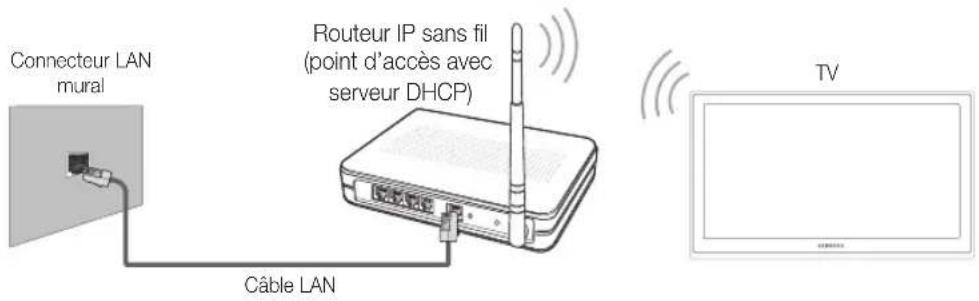

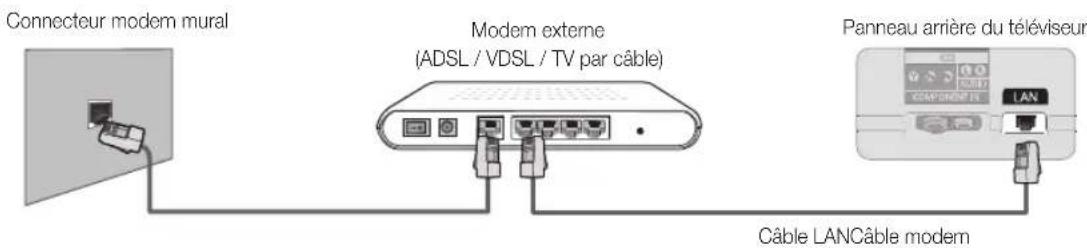

Comment connecter mon téléviseur à Internet ?

Accédez au menu 'Paramètres', sélectionnez 'Réseau', puis 'Configurer le réseau'. Choisissez votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Pourquoi l'image de mon téléviseur est-elle floue ?

Assurez-vous que la source de la vidéo est de bonne qualité. Vérifiez également les réglages d'image dans le menu des paramètres, et essayez de réinitialiser les paramètres d'image.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans le menu 'Paramètres', sélectionnez 'Support', puis 'Mise à jour du logiciel'. Choisissez 'Mettre à jour maintenant' pour vérifier les mises à jour disponibles.

Mon téléviseur ne peut pas détecter les chaînes. Que faire ?

Vérifiez que l'antenne est correctement connectée. Allez dans le menu 'Chaine', puis 'Installation' et effectuez une 'Recherche automatique' des chaînes.

Comment ajuster le son de mon téléviseur ?

Accédez au menu 'Paramètres', sélectionnez 'Son' et ajustez les niveaux de volume, les balances ou les modes sonores selon vos préférences.

Mon téléviseur affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques ou essayez de réinitialiser le téléviseur.

Comment utiliser les applications sur mon SAMSUNG PS59D6900DQ ?

Accédez au menu 'Smart Hub' pour trouver et lancer des applications. Assurez-vous que votre téléviseur est connecté à Internet.

MODE D'EMPLOI PS59D6900DQ SAMSUNG

EN 300 440-2 v.1.3.1

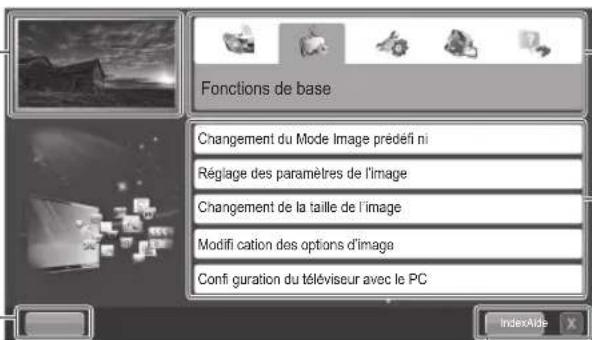

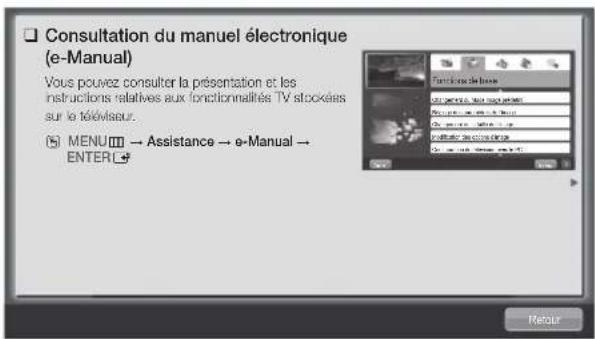

Pour plus d'informations sur l'utilisation du manuel électronique (p. 14)

Les figures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Avis concernant le téléviseur numérique

1. Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C.
2. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Programme Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l'instant
3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C.
4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés.
5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
6. Pour plus d'informations, contactez le service client local de Samsung.

différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfiguant les réglages.

Instructions d'utilisation

• Rémanence à l'écran

N'affichez pas une image figée (telle qu'elle apparaît sur un jeu vidéo) sur l'écran à plasma au-delà de quelques minutes, sinon cela risquerait de provoquer une rémanence à l'écran. Cette rémanence de l'image est également appelée "brûlure de l'écran". Pour éviter la rémanence, réduisez le niveau de contraste ou de luminosité de l'écran lorsque vous affichez une image figée.

- Chaleur diffusée sur la partie supérieure du téléviseur à écran plasma

Le dessus de l'appareil peut chauffer en cas d'utilisation prolongée, car la chaleur s'échappe du panneau par le trou d'aération situé dans la partie supérieure du produit. Ce phénomène est normal et n'indique aucunement la présence d'un défaut ou d'un dysfonctionnement. Il convient cependant d'empêcher les enfants de toucher la partie supérieure de l'écran.

• Le produit fait un bruit de "claquement".

Ce bruit de "claquement" risque d'être perceptiole lorsque le produit se contracte ou s'étend suite à un changement du milieu ambiant, tel que la température ou l'humidité. Ce phénomène est normal et ne constitue pas un défaut.

- Défauts de cellule

L'écran à plasma utilise un panneau constitué de 2 360 000 (niveau HD) à 6 221 000 (niveau FHD) pixels dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit.

- Evitez d'utiliser le téléviseur à des températures inférieures à 5 °C (41 °F).

- Une image figée affichée pendant une période prolongée peut endommager définitivement l'écran PDP.

Visionner pendant longtemps le téléviseur à écran plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche, sur la droite et au centre de l'écran. Ces traces sont dues à la différence de luminosité sur l'écran. Lire un DVD ou un jeu vidéo sur console risque de provoquer des effets similaires sur l'écran.

Les dommages provoqués par l'effet susmentionné ne sont pas couverts par la garantie.

- Images rémanentes à l'écran.

L'affichage d'images fixes de jeux vidéo et d'ordinateurs pendant une période excessive peut produire des rémanences.

Pour empêcher ce phénomène, réduisez la luminosité et le contraste en cas d'affichage prolongé d'images figées.

- Garantie

La garantie ne couvre pas les dommages causés par la rémanence.

Les brûlures ne sont pas couvertes par la garantie.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Accessoires

Verifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

Les couleurs et les formes des éléments peuvent varier en fonction des modèles.

Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément.

Verifiez qu'aucun accessoires n'est caché dans l'emballage lorsque vous ouvrez la boîte.

ATTENTION : INSEREZ FERMEMENT DE MANIERE A CE QU'IL NE SE DETACHE PAS

• Télécommande et piles (AAA x 2)

• Manuel d'utilisation

• Tissu de nettoyage

- Carte de garantie (non disponible dans certains pays) / Manuel de sécurité

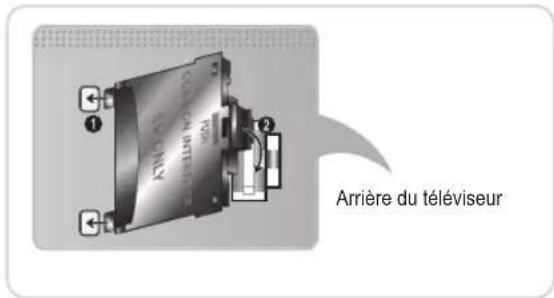

Adaptateur Scart AV / Adaptateur composant Adaptateur de carte CI

Blindage magnétique (2EA) Blindage magnétique (1EA)

Blindage magnétique pour cordon d'alimentation : le blindage magnétique sert à protéger les câbles des interférences. Lors de la connexion d'un câble, ouvrez le blindage magnétique et rabattez-le autour du câble près de la prise, comme illustré.

A Distance maximale entre le blindage magnétique et une extrémité du cordon insérée dans le téléviseur : 6\~8 pouces
- Distance maximale entre le blindage magnétique et l'autre extrémité du cordon insérée dans la prise CA: 3/4 pouces

Blindage magnétique : le blindage magnétique sert à protéger les câbles des interférences. Lors de la connexion d'un câble, ouvrez le blindage magnétique et rabattez-le autour du câble près de la prise, comme illustré.

A工 B工

Câble d'alimentation

Câble antenne
/ Câble composant
(vendues séparément)

- Des frais d'administration peuvent vous être facturés si

– (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)
– (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

- Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

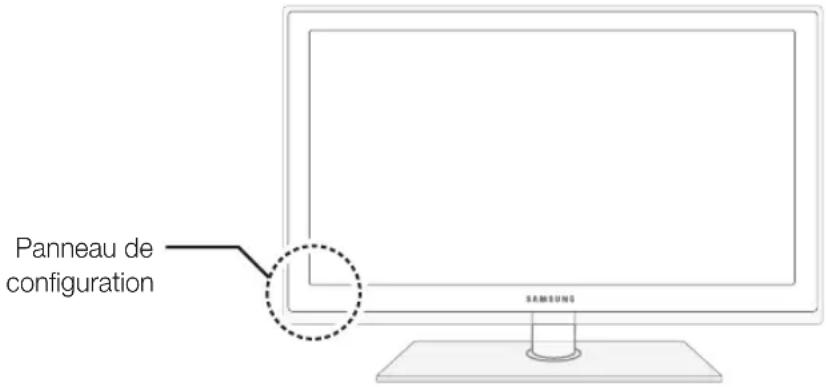

Présentation du panneau de configuration

La couleur et la forme du produit peuvent varier en fonction du modèle.

Panneau de configuration SAMSUNG

Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur.

Témoin d'alimentation Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille.

SOURCE

Bascule entre toutes les sources d'entrée disponibles. Dans le menu du téléviseur, ce bouton a la même fonction que le bouton ENTER de la télécommande.

MENU Affiche un menu à l'écran OSD (on screen display) reprenant les fonctions de votre téléviseur.

-

Règle le volume. Dans le menu à l'écran (OSD), utilisez les boutons - ▲ + de la même façon que les boutons ◀ et ▶ de la télécommande.

∨ CH ∧

Permet de modifier les chaînes. Dans le menu à l'écran (OSD), utilisez les boutons ▼ CH ∧ de la même façon que les boutons ▼ et ▲ de la télécommande.

(Alimentation)

Permet d'allumer et d'éteindre le téléviseur.

Mode Veille

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Même s'il est en veille, l'appareil consomme toujours une petite quantité d'énergie. Il est préférable de débrancher le cordon d'alimentation.

Sécurisation de l'espace d'installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée.

Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.

Lès de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.
L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.
L'aspect peut varier en fonction du produit.
Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un pied. Installation avec un support de montage mural.

10 cm 10 cm10 cm

10 cm 10 cm 10 cm 10 cm

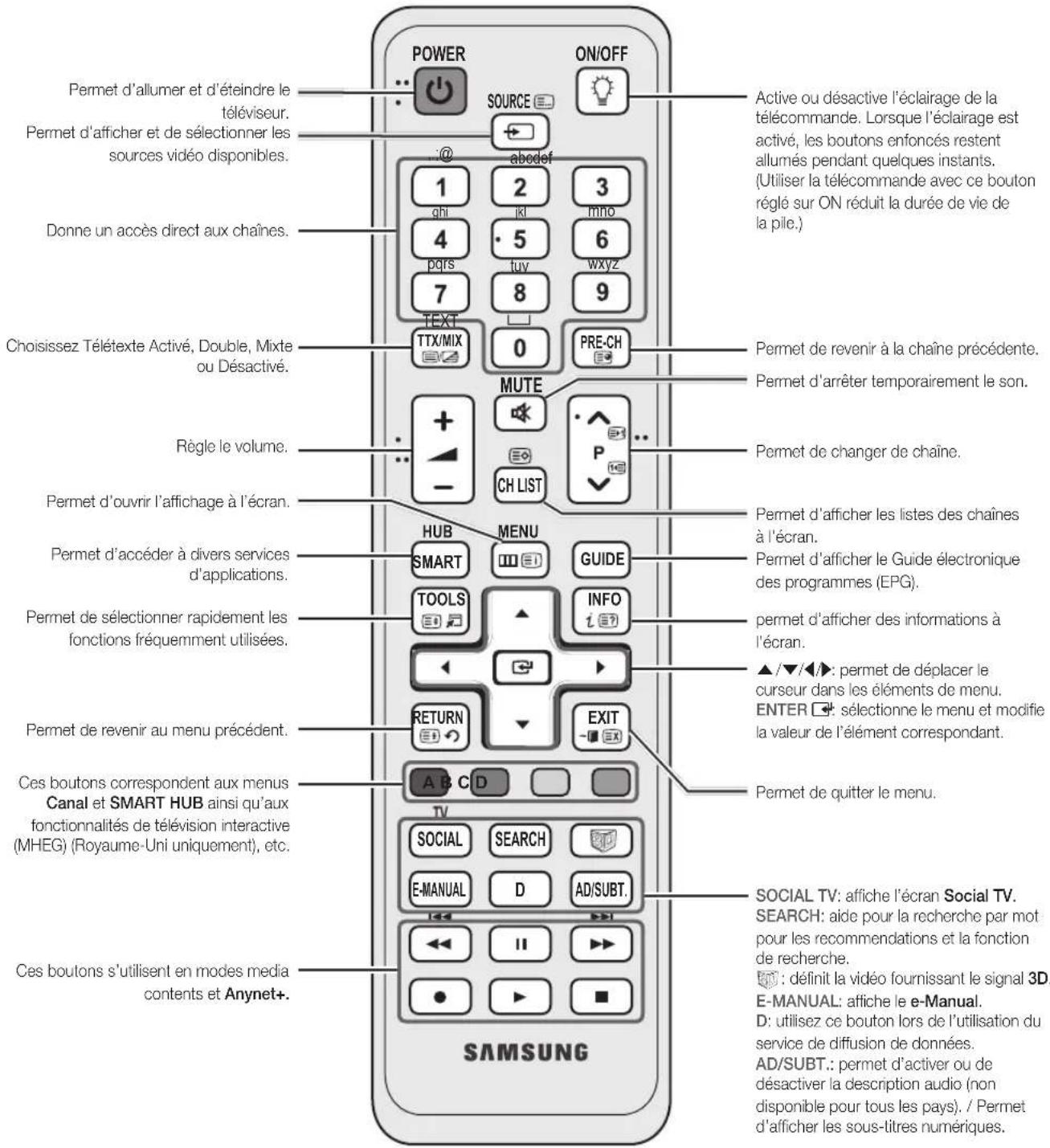

Présentation de la télécommande

Seci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Permet d'allumer et d'éteindre le téléviseur. Permet d'afficher et de sélectionner les sources vidéo disponibles. Donne un accès direct aux chaînes. Choisissez Télétexte Activé, Double, Mixte ou Désactivé. Règle le volume. Permet d'ouvrir l'affichage à l'écran. Permet d'accéder à divers services d'applications. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de revenir au menu précédent. Ces boutons correspondent aux menus Canal et SMART HUB ainsi qu'aux fonctionnalités de télévision interactive (MHEG) (Royaume-Uni uniquement), etc. Ces boutons s'utilisent en modes media contents et Anynet+. SAMSUNG POWER SOURCE ON/OFF 1 2 3 ghi kl mno 4 5 6 pqrs tuy wxyz 7 8 9 TEXT 0 PRE-CH TTX/MIX MUTE + - CH LIST P ... HUB MENU SMART GUIDE TOOLS INFO i ▲/▼/◄/►: permet de déplacer le curseur dans les éléments de menu. ENTER ⬣: sélectionne le menu et modifie la valeur de l'élément correspondant. RETURN EXIT A B C D TV SOCIAL SEARCH E-MANUAL D AD/SUBT. ←← ←→ ←← || ►►► ● ►► ■ Active ou désactive l'éclairage de la télécommande. Lorsque l'éclairage est activé, les boutons enfoncés restent allumés pendant quelques instants. (Utiliser la télécommande avec ce bouton réglé sur ON réduit la durée de vie de la pile.) Permet de revenir à la chaîne précédente. Permet d'arrêter temporairement le son. Permet de changer de chaîne. Permet d'afficher les listes des chaînes à l'écran. Permet d'afficher le Guide électronique des programmes (EPG). permet d'afficher des informations à l'écran. ▲/▼/◄/►: permet de déplacer le curseur dans les éléments de menu. ENTER ⬣: sélectionne le menu et modifie la valeur de l'élément correspondant. Permet de quitter le menu. SOCIAL TV: affiche l'écran Social TV. SEARCH: aide pour la recherche par mot pour les recommandations et la fonction de recherche. ◆: définit la vidéo fournissant le signal 3D. E-MANUAL: affiche le e-Manual. D: utilisez ce bouton lors de l'utilisation du service de diffusion de données. AD/SUBT.: permet d'activer ou de désactiver la description audio (non disponible pour tous les pays). / Permet d'afficher les sous-titres numériques.

Vous pouvez accéder à DUAL I-II (sélection d'effets sonores) en appuyant sur le bouton TOOLS.

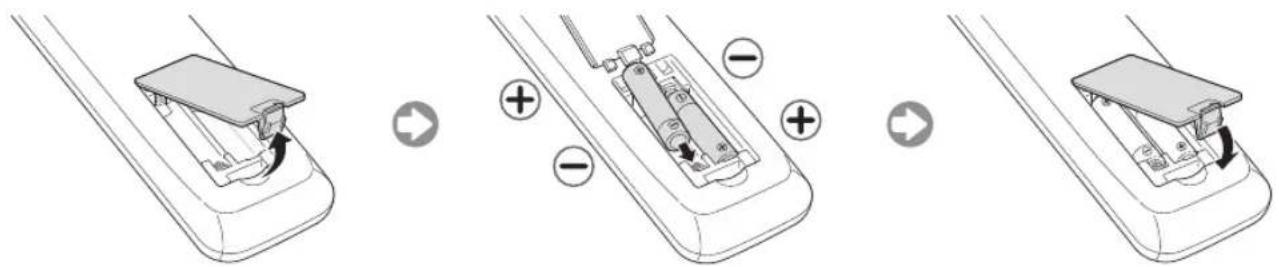

Installation des piles (type de pile : AAA)

Changement de la source d'entrée

Source

A utiliser pour sélectionner le téléviseur ou d'autres sources d'entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs).

■TV / Ext. / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / AV / Component / USB / AllShare

Les entrées connectées sont mises en surbrillance dans Source.

Les options Ext. et PC sont toujours activées.

Modif. Nom

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source externe que vous souhaitez.

■Magnétoscope / DVD / Décodeur câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD

DVD / DMA : Nommez le périphérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.

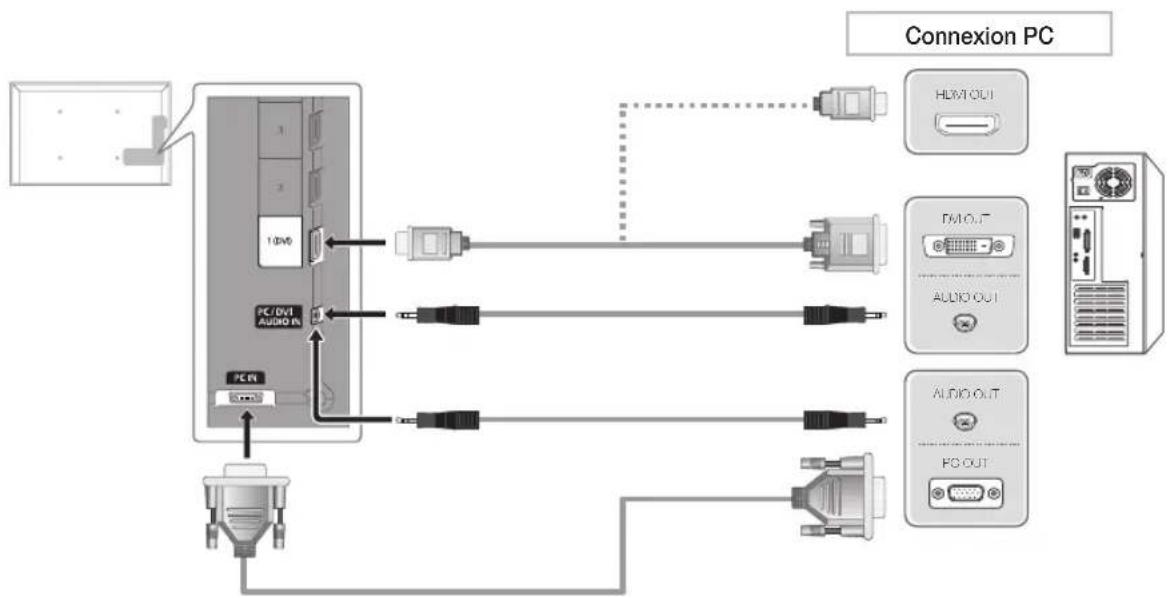

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI, vous devez définir le téléviseur en mode PC dans Modif. Nom.

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI/DVI, vous devez définir le téléviseur en mode DVI PC dans Modif. Nom.

Lorsque vous connectez un périphérique AV au port HDMI IN 1(DVI) avec un câble HDMI/DVI, vous devez définir le téléviseur en mode Périph. DVI dans Modif. Nom.

Modif. favoris

Dans Source, appuyez sur le TOOLS pour sélectionner Modif. favoris. Vous pouvez définir une source d'entrée externe sur Favoris.

Information

Affiche des informations détaillées sur le périphérique externe sélectionné.

Rafraîchir

Dans Source, si les périphériques externes ne s'affichent pas, appuyez sur le bouton TOOLS pour sélectionner Rafraîchir. Recherche des périphériques connectés.

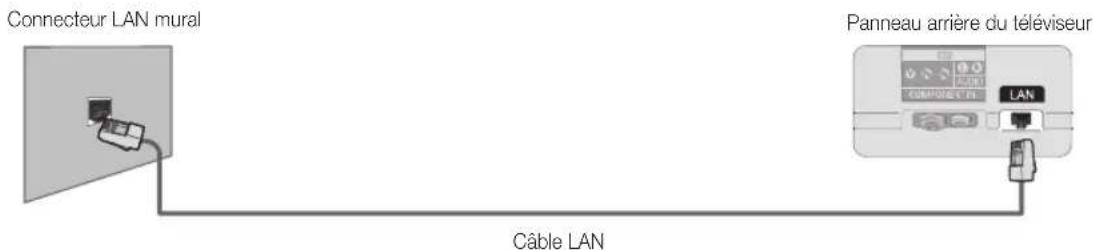

Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l'épaisseur maximale indiquée ci-dessous.

- Epaisseur maximale – 0,55 pouce (14 mm)

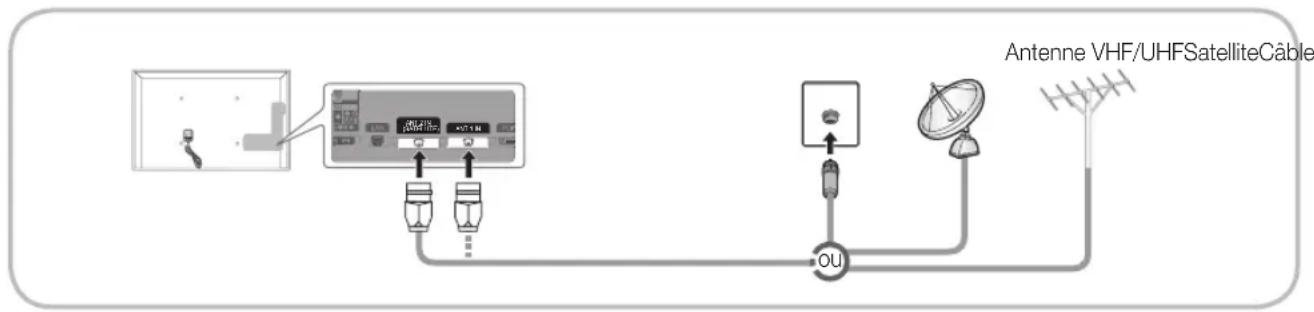

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.

Préréglage : connexion du câble d'alimentation et de l'antenne.

L'appareil PDP peut créer des interférences avec la radio amateur ou la radio AM.

Éutilisation de radios portables ou mobiles, d'émetteurs-récepteurs, ainsi que de radios amateur ou AM près de votre téléviseur pourrait engendrer des dysfonctionnements de l'appareil.

Plug & Play (configuration initiale)

Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s'affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWER ⏻. Plug & Play est disponible uniquement si Source est définie sur TV.

Avant de mettre le téléviseur sous tension, assurez-vous que l'antenne est branchée (p. 6).

1	Choix d'une langue	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER □. POWER Sélectionnez la langue de votre choix pour l'affichage à l'écran.
2	Configuration du réseau	Configurez votre connexion réseau. Appuyez sur le bouton ENTER □ pour démarrer. Si vous souhaitez procéder ultérieurement à la configuration, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section "Connexion réseau câblée / sans fil" dans le manuel électronique.
3	Mise à niveau du logiciel	Sélectionnez Suivant pour mettre à niveau le logiciel du téléviseur. Si nécessaire, le logiciel du téléviseur est mis à niveau automatiquement. Si vous souhaitez effectuer la mise à niveau ultérieurement, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section "Mise à niveau du logiciel" (Fonctions de préférence → Menu Assistance) du manuel électronique.En fonction de l'état du réseau, cette opération peut prendre quelques minutes.
4	Sélection du mode Enr. démo ou Util. domicile	Appuyez sur le bouton ▲ ou ▶, puis appuyez sur le bouton ENTER □. Sélectionnez le modeUtil. domicile. Le modeEnr. démoest prévu pour un usage en magasin. Pour rétablir les paramètres du téléviseur deEnr. démoàUtil. domicile(standard): appuyez sur le bouton Volume du téléviseur. Lorsque l'affichage à l'écran du volume apparaît, appuyez pendant 5 secondes surMENU.Enr. démoest disponible uniquement pour être exposé en magasin. Si vous sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. SélectionnezUtil. domicilelorsque vous regardez le téléviseur à la maison.
5	Sélection d'un pays	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER □. Sélectionnez le pays de votre choix.Apres la sélection du pays dans le menuPays, certains modèles peuvent demander, en plus, le code PIN.Lors de l'entrée du code PIN, "0-0-0-0" n'est pas disponible.
6	Réglage du Mode Horloge	Réglez leMode Horlogeautomatiquement ou manuellement.
7	Sélection d'une antenne	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER □. Sélectionner les antennes à mettre en mémoire. l'option peut varier en fonction du pays.
8	Sélection d'une chaîne	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER □. permet de sélectionner la source des chaînes à mémoriser. Lors du réglage de la source d'antenne surCâble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Canal → Mémorisation de chaînes dans le manuel électronique.LorsqueHertzienouCâbleest sélectionné en premier : Une fois que toutes les chaînesHertzienouCâblesont enregistrées, l'étape d'enregistrement des chaînesSatellites'affiche.LorsqueSatelliteest sélectionné en premier : Une fois que toutes les chaînesSatellite sont enregistrées, l'étape d'enregistrement des chaînesHertzienouCâbles'affiche.Appuyez sur le bouton ENTER □ à tout moment pour interrompre la mémorisation.
9	Complet	Appuyez sur le bouton ENTER □.

Si vous souhaitez réinitialiser cette fonction...

Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez fait en magasin.

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant en mode veille, ce qui redéfinit le code sur "0-0-0-0" : POWER (arrêt) → MUTE → 8 → 2 → 4 → POWER (marche).

Périphériques disponibles : DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite HD (boîtier décodeur), magnétoscope


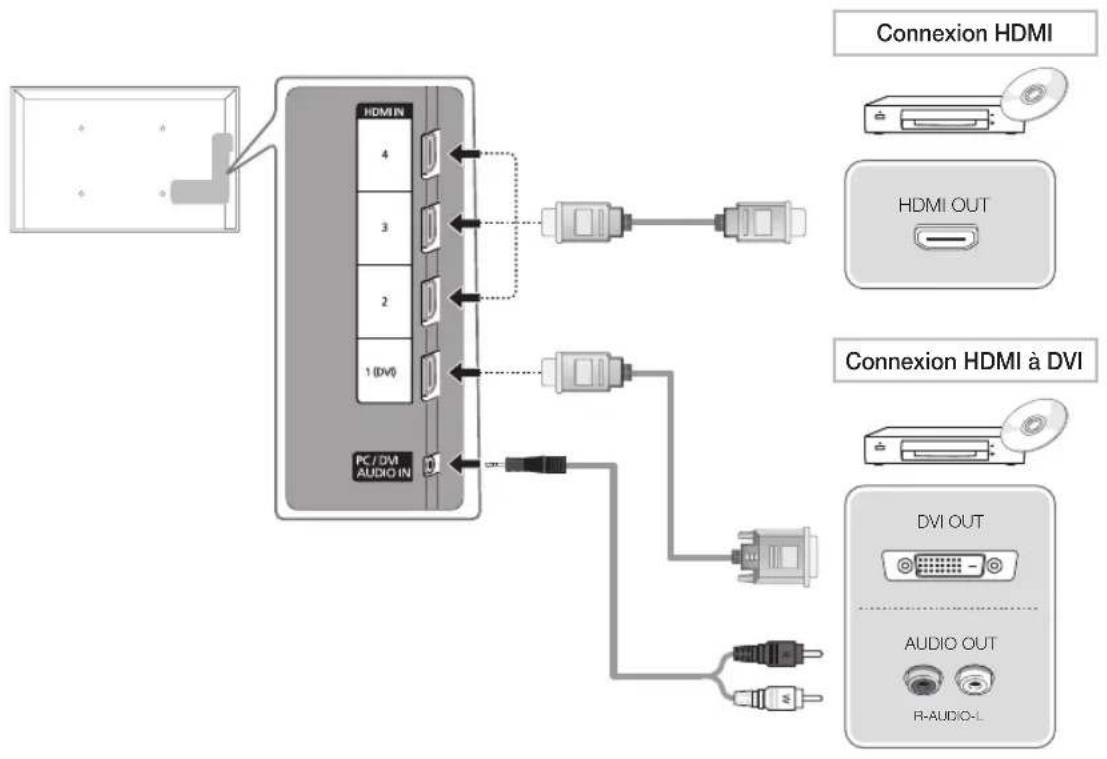

Utilisation d'un câble HDMI ou HDMI vers DVI (jusqu'à 1080p)

HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN

Pour une meilleure qualité d'image et de son, effectuez la connexion au moyen d'un câble HDMI.

- Un câble HDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio.

- Pour connecter le téléviseur à un appareil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des câbles audio.

- Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.

- Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.

- Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.


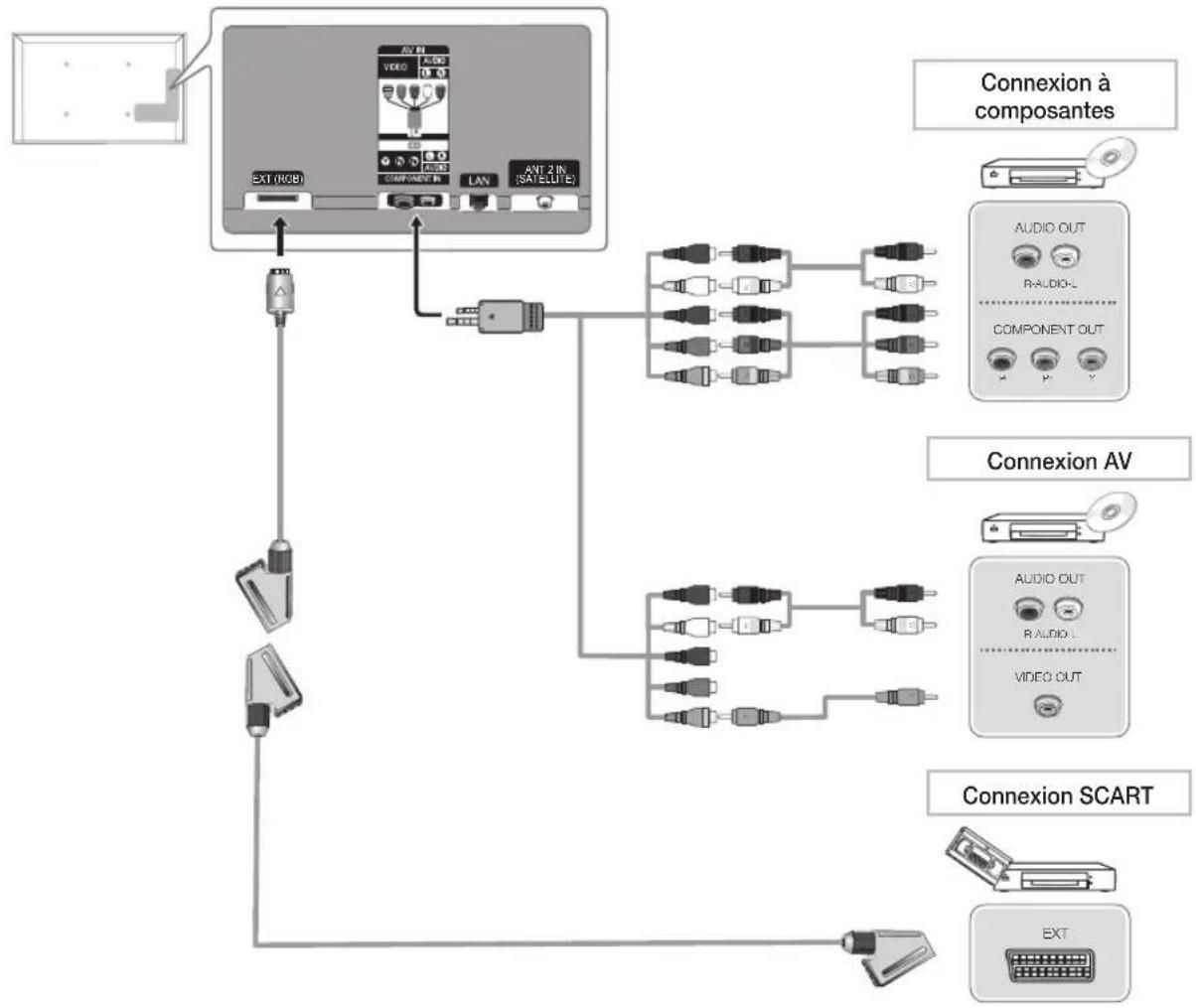

Utilisation d'un câble Composant (jusqu'à 1080p) ou Audio/Vidéo (480i uniquement) et d'un câble Scart

Enmode Ext., la sortie DTV prend uniquement en charge les signaux vidéo et audio MPEG SD.
Lors de la connexion à AV IN, la couleur de la prise AV IN [VIDEO] (verte) ne correspond pas à celle du câble vidéo (jaune).
Pour obtenir une qualité d'image optimale, il est préférable d'opter pour la connexion Composante (plutôt que la connexion A/V).

Périphériques disponibles: système audio numérique, amplificateur, système home cinéma DVD


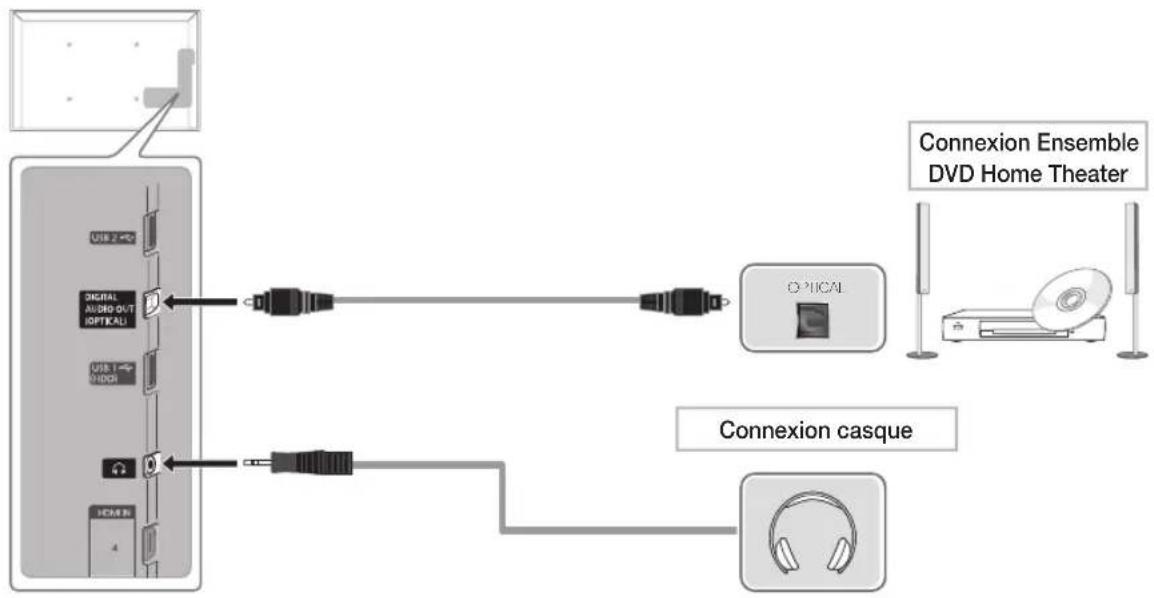

Utilisation d'une connexion Optique (Numérique) ou d'une sortie casque

Lorsqu'un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.

Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode.

Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

Écouteurs 📄 : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.

La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur.

Le volume des écouteurs et celui du téléviseur sont réglés séparément.

En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.

Modes d'affichage (Entrées D-Sub et HDMI vers DVI)

La résolution optimale est de 1920 X 1080 à 60 Hz.

Mode Résolution	Fréquence horizontale (kHz)		Fréquence verticale (kHz)	Fréquence d'horloge pixels (MHz)	Polarité de synchronisation (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT /DTV CEA	1920 x 1080p	67,500 60,000 148,500 +/+

Remarque

Dans le cas d'une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI).

Le mode entrelacé n'est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard.

Les modes Separate et Composite sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.

Connexion à un port INTERFACE COMMUNE

Connexion de l'adaptateur de carte Cl

Connectez l'adaptateur comme illustré ci-dessous.

Pour connecter l'adaptateur de carte CI, procédez comme suit

l'est conseillé de connecter l'adaptateur avant l'installation du montage mural ou d'insérer la "CARTE CI ou Cl+"

1. Insérez l'adaptateur de carte CI dans les deux trous du produit ①.

Deux trous sont présents à l'arrière du téléviseur.

Deux trous sont présents à proximité du port COMMON INTERFACE.

ARRIÈRE DU TÉLÉVISEUR

1. Insérez l'adaptateur de carte CI dans le port COMMON INTERFACE du produit ②.

2. Insérez la "CARTE CI ou Cl+".

Il est conseillé d'insérer la carte CI avant de fixer le téléviseur en position murale. L'insertion peut, en effet, se révéler difficile après le montage.

Insérez la carte après avoir connecté le module CI au téléviseur. Il est difficile de connecter le module si vous insérez d'abord la carte.

Utilisation de la "CARTE CI ou CI+"

Pour regarder les chaînes payantes, la carte d'interface commune (Cl(Cl+)) CARD) doit être insérée.

• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé".
• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune (CI ou CI+), l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur d'accès.

- Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.

CI CARD™ 5V ONLY COMMON INTERFACE

Remarque

Vous devez vous procurer une carte d'interface commune (CI(Cl+) CARD) auprès d'un fournisseur local de diffusion par câble.

Lorsque vous sortez la carte d'interface commune (CI(CI+) CARD), tirez-la délicatement. Une chute pourrait en effet l'endommager.

Insérez la carte d'interface commune (CI(CI+) CARD) dans le sens indiqué sur celle-ci.

L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.

La carte d'interface commune (CI(CI+) CARD) n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

Si vous rencontrez des problèmes, contactez le fournisseur d'accès.

Insérez la carte d'interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.

Connexion réseau

Vous pouvez configurer votre téléviseur de telle sorte qu'il puisse accéder à Internet par le biais de votre réseau local (LAN) à l'aide d'une connexion câblée ou sans fil.

Connexion réseau - Sans fil

Vous pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d'un modem standard.

Connecteur LAN mural Câble LAN Routeur IP sans fil (point d'accès avec serveur DHCP) TV

L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802,11a/b/g et n. Samsung vous conseille d'utiliser le protocole IEEE 802,11n. Si vous lisez la vidéo sur une connexion IEEE 802,11b/g, des saccades risquent d'apparaître.

La plupart des réseaux sans fil disposent d'un système de sécurité nécessitant l'accès de périphériques au réseau à un point d'accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès.

Si le mode Pure High-throughput (Greenfield) 802,11n est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi.

Connexion réseau - Câble

Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un câble, en fonction de votre configuration réseau. De la manière illustrée ci-dessous :

Connecteur modem mural Modem externe (ADSL / VDSL / TV par câble) Panneau arrière du téléviseur Câble LANCâble modem

Connecteur LAN mural Câble LAN Panneau arrière du téléviseur LAN

La configuration automatique n'est pas prise en charge lorsque la vitesse du réseau est inférieure à 10 Mbit/s.

Consultation du manuel électronique

Vous pouvez consulter la présentation et les instructions relatives aux fonctionnalités TV stockées sur le téléviseur.

MENU → Assistance → e-Manual → ENTER

Pour revenir au manuel électronique, appuyez sur la touche E-MANUAL de la télécommande.

Vous ne pouvez pas utiliser la fonction Essayer si le menu n'est pas activé.

Affi chage

Ecran de télévision : affi che l'écran- de la source d'entrée actuelle.

Fonctions de base Changement du Mode Image prédéfi ni Réglage des paramètres de l'image Changement de la taille de l'image Modifi cation des options d'image Confi guration du téléviseur avec le PC IndexAide

-Changer de catégorie. Appuyez sur le bouton ◀ ou ▶ pour sélectionner la catégorie de votre choix.

-Affi che la liste des sous-menus. Appuyez sur le bouton ENTER pour sélectionner le sous-menu de votre choix.

Aide : Affi che le Guide e-Manual-ou le Guide Produit. Appuyez sur le bouton ENTER.

Index : affi che l'écran d'index. X : permet de quitter le e-Manual.

Utilisation de l'aide

Appuyez sur Aide pour affi cher le Guide e-Manual et le Guide des produits.

Consultation du manuel électronique (e-Manual) Vous pouvez consulter la présentation et les instructions relatives aux fonctionnalités TV stockées sur le téléviseur. MENU → Assistance → e-Manual → ENTER

Le Guide e-Manual s'affi che comme illustré ci-dessus.

Le Guide des produits s'affi che comme illustré ci-dessus.

Comment basculer entre le e-Manual et le(s) menu(s) correspondant(s)

Cette fonction n'est pas disponible dans certains menus.

Méthode 1 Méthode 2

1. Sélectionnez Essayer si vous souhaitez exécuter le(s) menu(s) correspondant(s).

2. Pour revenir à l'écran du manuel électronique, appuyez sur le bouton E-MANUAL.

3. Appuyez sur le bouton ENTER ☐ lors de la sélection de la zone de contenu. Le message "Exécuter ?" s'affiche. Sélectionnez Oui et appuyez ensuite sur le bouton ENTER ☐. La fenêtre des menus à l'écran s'affiche.

4. Pour revenir à l'écran du manuel électronique, appuyez sur le bouton E-MANUAL.

Affichage du contenu

Fonctions de base > Changement du Mode Image prédéfini (5/10) Changement du Mode Image prédéfini (F) MEN → Image → Mode Image → ENTERI ■ Mode Image TOOLIS Select connect le type d'image que vous préférez. (F) Longue une source d'entrée est définie sur PC, если les options Standard et Loisirs sont disponibles pour le Mode Image. • Dynamique : adapté à un environnement luminaire. • Standard : adapté à un environnement normal. • Naturelors pour la Mode Image / IP / Comfort pour la Mode Image dans le pcrimet de réclure à face peut couteira. • Cinémat : adapté au visoriège de films clos une pièce somme. • Loisirs : adapté au visoriège de films et des jeux idéo.

Zone de contenu : si vous avez sélectionné un sous-menu, vous pouvez afficher le contenu correspondant. Pour accéder à la page précédente ou suivante, appuyez sur le bouton ◀ ou ▶.

Essayer : affiche le(s) menu(s) correspondant(s).

Accueil : permet d'accéder à l'écran d'accueil du e-Manual.

Zoom: agrandit l'écran.

Index : affiche l'écran d'index.

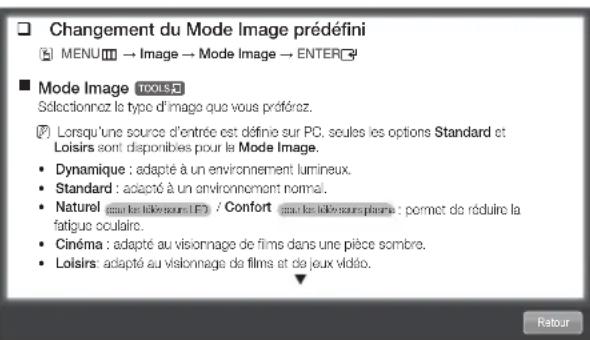

Affichage du contenu

Lors de la consultation des instructions du e-Manual, sélectionnez l'option Zoom pour agrandir l'écran. Pour parcourir l'écran agrandi, utilisez le bouton ▲ ou ▼.

Pour revenir à l'écran précédent, appuyez sur le bouton RETURN.

Changement du Mode Image prédéfini MENU → Image → Mode Image → ENTER ■ Mode Image TOOLS Selectionnez le type d'image que vous préférez. Lorsqu'une source d'entrée est définie sur PC, seules les options Standard et Loisirs sont disponibles pour la Mode Image. • Dynamique : adapté à un environnement lumineux. • Standard : adapté à un environnement normal. • Naturel : adapté au visonnage (F) / Confort : permet de réduire la fatigue oculaire. • Cinéma : adapté au visionnage de films dans une pièce sombre. • Loisirs : adapté au visionnage de films et de jeux vidéo.

Recherche d'un mot-clé en utilisant la page d'index

Cette fonction n'est pas prise en charge dans toutes les langues.

1. Si vous souhaitez rechercher un mot-clé, appuyez sur le bouton ▲ / ▼ / ◀/ ▶ pour sélectionner Index.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner l'ordre des caractères de votre choix et appuyez ensuite sur ENTER ↙.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTER.
4. Vous accédez à l'écran d'instructions correspondant du manuel électronique.

Pour fermer l'écran Index, appuyez sur le bouton RETURN.

Installation du kit de montage mural

Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale.

Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale.

Caractéristiques du kit de fixation murale (VESA)

Le kit de montage mural n'est pas fourni, il est vendu séparément.

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures.

Remarque

Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.

Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural.

N'utilisez pas de vis non conformes aux spécifications des vis VESA standard.

N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.

Ne serrez pas trop les vis ; cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.

Notre modèle 55" n'est pas conforme aux spécifications VESA. Vous devez, par conséquent, utiliser le kit de fixation murale approprié à ce modèle.

N'inclinez pas le téléviseur de plus de 15 degrés.

Famille de produits	pouces Spéc. VESA (A * B) Vis		standard Quantité
TELEVISEUR ECRAN A PLASMA [Ultraplat]	51 400	X 400	M8	4
	59 ~ 64	600 X 400

Desserrez les vis avant d'installer le dispositif de fixation murale.

A B

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Résolution des problèmes

Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Assistance ou contactez le centre d'appels dont les coordonnées figurent sur la dernière page de ce manuel.

Problèmes Solutions et explications

La télévision ne s'allume pas.	Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur.Vérifiez que la prise murale est opérationnelle.Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.
Aucune image/vidéo n'est affichée.	Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les).Réglez la sortie vidéo de votre périphérique externe (décodeur câble/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur.Vérifiez que les appareils connectés sont sous tension.Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande.
La télécommande ne fonctionne pas.	Vérifiez que la polarité (+/-) des piles de la télécommande est respectée.Nettoyez la lentille de la télécommande.Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.
La télécommande du décodeur câble/boîtier décodeur ne fonctionne pas.	Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

Certaines des images et des fonctions ci-dessus sont uniquement disponibles sur des modèles spécifiques.

Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung.com → Support → Downloads) par le biais d'un périphérique USB.

Licence

Liste des fonctions

Interface numérique et réseau excellents : Avec un symtoniseur numérique HD intégré, la vision des émissions HD sans inscription ne nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur).

3D

Cette nouvelle fonctionnalité vous permet de regarder du contenu 3D.

SMART HUB

La Passerelle vers tous les contenus intégrés en un seul lieu

- Tout est intégré pour faciliter et diversifier les possibilités de loisirs.

- Contrôlez vos loisirs avec une interface simple et convivial.

- Accédez à diverses applications tous les jours.

- Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts.

AllShare™

AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau.

Anynet+ (HDMI-CEC)

Vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.

Fixation du téléviseur au mur

Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrues, installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur

1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.
Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter séparément.

1. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

1. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement.

Remarque

Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière.

• I est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.
  Détachez la chaînette avant de déplacer le téléviseur.

• Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Stockage et entretien

Sides autocollants sont appliqués sur l'écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.

Ne vaporisez pas d'eau ni d'agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

Nettoyez le produit à l'aide d'un chiffon doux imprégné d'une petite quantité d'eau.

Caractéristiques techniques

Résolution de l'affichage 1920 x 1080
Considérations environnementalesTempérature de fonctionnementHumidité en cours de fonctionnementTempérature de stockageHumidité sur le lieu de stockage	De 10°C à 40°C (De 50°F a 104°F)10% à 80%, sans condensationDe -20°C à 45°C (De -4°F a 113°F)5% à 95%, sans condensation
Système TV Analogique : B/G, D/K, L,	I (en fonction de votre pays)Numérique : DVB-T/DVB-C/DVB-S2
Système de couleur/vidéo Analogique :	PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Numérique : MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Système Sonore BG, DK, L, NICAM, M	PEG1, DD, DD+, HEAAC.
HDMI IN Vidéo : 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio : 2Ch Linear PCM 32/44.1/48 kHz, 16/20/24 bits.
Socle orientable (gauche/droite) -20° ~ 20°
Nom du modèle PS51D6900	PS51D6910	PS59D6900PS59D6910
Taille de l'écran 51 pouces 59 pouces
Son(Sortie) 10 W X 2 15 W X 2
Dimensions (L x P x H)CorpsAvec socle	1195,9 X 38,0 X 719,4 mm1195,9 X 305,0 X 783,1 mm	1378,4 X 38,0 X 827,3 mm1378,4 X 335,0 X 886,3 mm
PoidsSans socleAvec socle	22,4 kg27,1 kg	30,6 kg36,3 kg

La conception et les spécifications peuvent être modifiées sans préavis.
Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.
Par la présente Samsung déclare que l'appareil PDP TV est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

ELECTRONICS

Déclaration de conformité

Produit : PDP TV

Modèles : PS51D6900DS PS59D6900DS PS51D6910DS PS59D6910DS

Apposition du marquage CE : 2011

Ce produit a été fabriqué dans l'une des usines suivantes :

(Nom et adresse des usines)

CE!

Par la présente Samsung Electronics déclare que les PDP TV, PS51D6900DS PS59D6900DS PS51D6910DS PS59D6910DS sont conformes aux exigences essentielles de la Directive 1999/5/CE du Parlement Européen et du Conseil du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité, ainsi qu'à la Directive Basse Tension (2006/95/CE) et la Directive Compatibilité Electromagnétique (2004/108/CE) par application des

EN 60065: 2002+A1:2006+A11:2008

EN55022:2006+A1:2007

EN 61000-3-2:2006

EN 300 328-1 v1.7.1

EN 301 489-17 v1.3.2 :2008

EN 300 440-1 v 1.5.1

EN61000-3-3:1995+A1:2001+A2:2005

EN55024:1998+A1:2001+A2:2003

EN55013:2001+A1:2003+A2:2006

EN55020:2007

EN 301 489-1 v1.8.1 :2008

EN 300 440-2 v.1.3.1

et la Directive Eco-conception (2009/125/CE) mise en œuvre par le Règlement (CE) n° 642/2009 pour les téléviseurs.

La documentation technique est conservée à l'adresse du fabricant figurant ci-dessous.

Fabricant:

Samsung Electronics Co., Ltd.

(Lieu et date de signature)

Chang Seub Eum / Manager

(Nom et signature de la personne autorisée)

Représentant en UE :

Samsung Electronics Euro QA Lab.

(Lieu et date de signature)

Joong Hoon Choi / Responsable du Laboratoire

(Nom et signature de la personne autorisée)

Note : L'adresse ci-dessus ne correspond pas à l'adresse du Centre de Service Samsung. Pour obtenir l'adresse ou le numéro de téléphone du Centre de Service Samsung dont vous dépendez, veuillez vous reporter à la carte de garantie du produit ou contacter votre revendeur.

Cet équipement peut être utilisé dans tous les pays de l'Union Européenne.

Restriction : En France, cet équipement ne doit être utilisé qu'à l'intérieur des bâtiments.
