MANUALE UTENTE PS59D6900DQ SAMSUNG

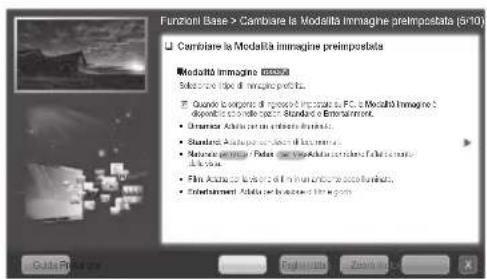

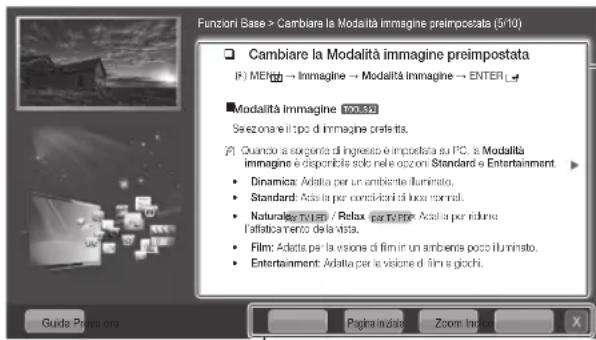

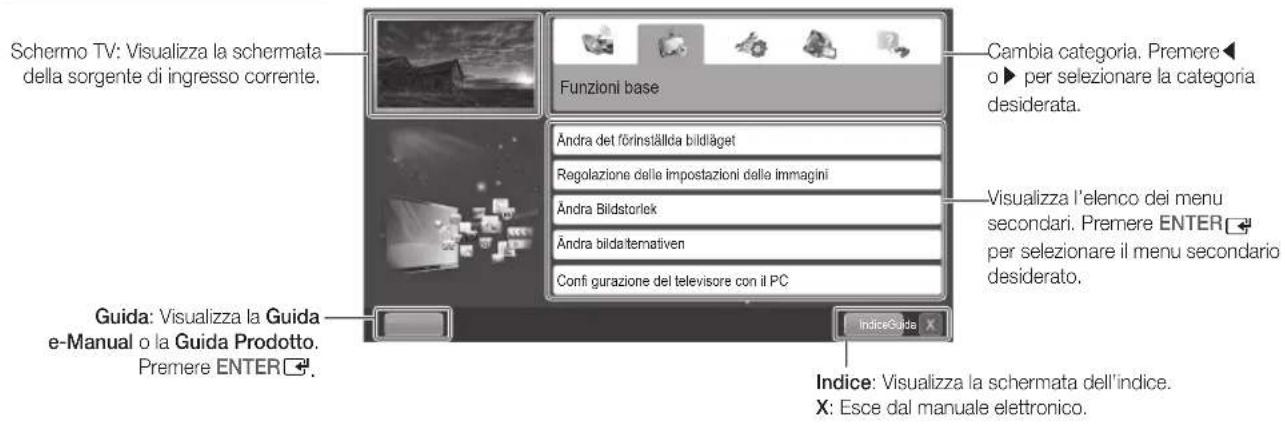

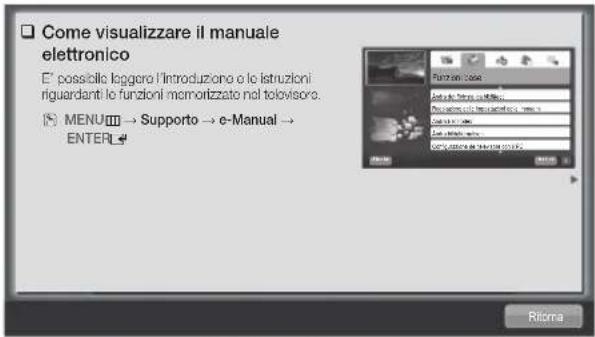

Ulteriori informazioni sull'uso del Manuale elettronico (p. 14)

Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C.
2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili.
3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.
4. In base alla nazione o all'area in cui viene utilizzato questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta.
5. Alcune funzioni della TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.
6. Per ulteriori informazioni, contattare il centro di assistenza clienti Samsung locale.

qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio.

Istruzioni per l'utente

- Ritenzione dell'immagine a video

Non visualizzare una immagine fissa (come la schermata di un videogioco) sul display al plasma per parecchi minuti di seguito poiché ciò potrebbe provocare la ritenzione dell'immagine. Il fenomeno di ritenzione dell'immagine è anche conosciuto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un'immagine fissa.

• Riscaldamento del pannello superiore del televisore al plasma

Dopo un lungo periodo di utilizzo, la parte superiore del prodotto potrebbe riscaldarsi, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo.

Ciò è normale e non indica alcun difetto o malfunzionamento del prodotto.

Tuttavia, si consiglia di impedire ai bambini di toccare la parte superiore del prodotto.

• Il prodotto emette degli scricchiolii.

Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. Ciò è normale e non rappresenta un difetto del prodotto.

- Difetti dei pixel

Il PDP usa un pannello composto da 2,360,000 (livello HD) a 6,221,000 (livello FHD) pixel che richiedono una speciale tecnologia di produzione.

Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

- Si sconsiglia di utilizzare il prodotto a temperature inferiori ai 5°C.

- La visualizzazione prolungata di un'immagine fissa potrebbe causare un danno permanente al pannello PDP.

La visione prolungata del televisore al plasma in formato 4:3 può causare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo.

Questo tipo di danni non è coperto dalla Garanzia.

- Immagini residue sullo schermo.

La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto mentre si visualizzano le immagini fisse.

- Garanzia

La garanzia non copre eventuali danni causati dalle immagini residue. La bruciatura dello schermo non è coperta dalla garanzia.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dal'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.) Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove rafigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza.

Accessori

Centrollare che nell'imballaggio siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore.

La forma e il colore dei componenti possono variare in base al modello.

Eventuali cavi non forniti in dotazione possono essere acquistati separatamente.

Una volta aperta la confezione, verificare che non vi siano accessori nascosti dietro i materiali di imballaggio.

ATTENZIONE: INSERIRE SALDAMENTE PER EVITARE UNO SCOLLEGAMENTO ACCIDENTALE DALL'APPARECCHIO

• Telecomando e batterie (2 tipo AAA)

- Istruzioni per l'utente

- Panno per la pulizia

- Scheda di garanzia (non disponibile in tutti i paesi) / Guida alla sicurezza

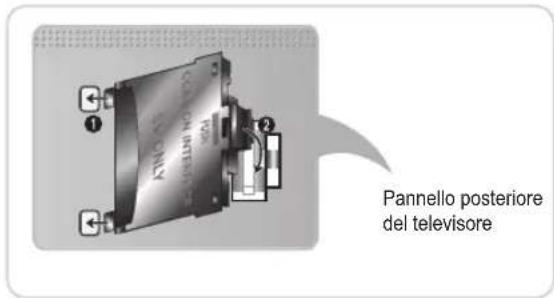

Adattatore Scart AV / Adattatore component Adattatore scheda CI

Nucleo in ferrite per cavo di alimentazione: I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura.

A Distanza massima tra il nucleo in ferrite e la spina del cavo inserita nel televisore: 6\~8 pollici

- B Distanza tra il nucleo in ferrite e l'altro terminale del cavo collegato alla presa: 3/4 pollici

Nucleo in ferrite : I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura.

A B

Cavo di alimentazione

• Può essere richiesto un rimborso se

- (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto

(per es. nel caso l'utente abbia omesso di leggere il presente manuale)

- (b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto

(per es. nel caso l'utente abbia omesso di leggere il presente manuale).

- L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

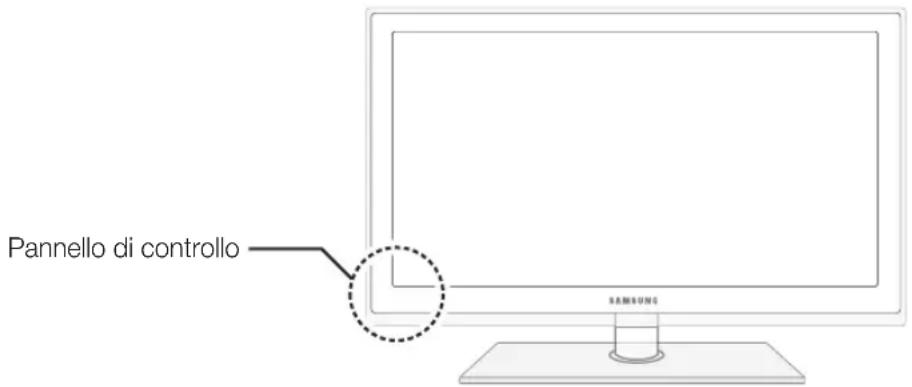

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

Pannello di controllo

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

Indicatore di alimentazione Lampeggia e si spegne quando l'alimentazione è attiva, si accende in modalità standby.

SOURCE

Alterna tutte le sorgenti d'ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.

MENU Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore.

- +

Regola il volume. Nel menu OSD, utilizzare i tasti - ▲ + così come si userebbero i tasti ◀ e ▶ del telecomando.

∨ CH ∧

Cambia i canali. Nel menu OSD, utilizzare i tasti ▼ CH ▲ così come si userebbero i tasti ▼ e ▲ del telecomando.

(Alimentazione)

Spegne e accende il televisore.

Modalità standby

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l'apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un'adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall'aumento della temperatura interna del prodotto.

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.

L'uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto.

L'aspetto del prodotto può differire in base al modello.
Prestare attenzione quando si tocca il televisore poiché alcune parti potrebbero essere calde.

Installazione con piedistallo. Installazione con supporto a parete.

10 cm 10 cm10 cm

10 cm 10 cm 10 cm 10 cm

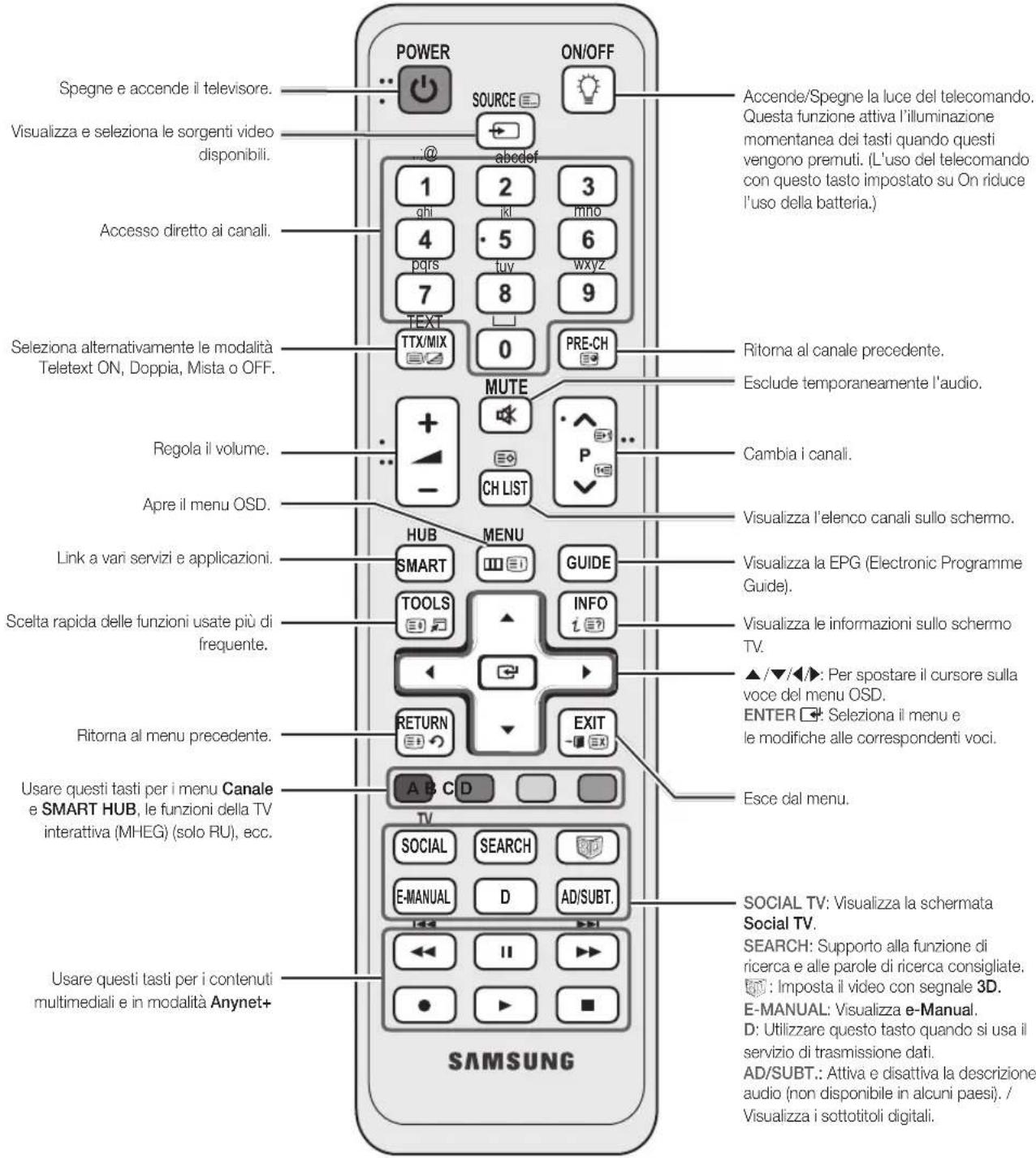

Vista del telecomando

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume.

Spegne e accende il televisore. Visualizza e seleziona le sorgenti video disponibili. Accesso diretto ai canali. Seleziona alternativamente le modalità Teletext ON, Doppia, Mista o OFF. Regola il volume. Apre il menu OSD. Link a vari servizi e applicazioni. Scelta rapida delle funzioni usate più di frequente. Ritorna al menu precedente. Usare questi tasti per i menu Canale e SMART HUB, le funzioni della TV interattiva (MHEG) (solo RU), ecc. Usare questi tasti per i contenuti multimediali e in modalità Anynet+ SOURCE @ abodef 1 2 3 ghi kl mno 4 5 6 pqrs tuv wxyz 7 8 9 TEXT PRE-CH TTX/MIX 0 MUTE + - CH LIST Cambia i canali. Visualizza l'elenco canali sullo schermo. Visualizza la EPG (Electronic Programme Guide). Visualizza le informazioni sullo schermo TV. ▲/▼/▲/►: Per spostare il cursore sulla voce del menu OSD. ENTER □: Seleziona il menu e le modifiche alle correspondenti voci. Esce dal menu. SOCIAL TV: Visualizza la schermata Social TV. SEARCH: Supporto alla funzione di ricerca e alle parole di ricerca consigliate. ■: Imposta il video con segnale 3D. E-MANUAL: Visualizza e-Manual. D: Utilizzare questo tasto quando si usa il servizio di trasmissione dati. AD/SUBT.: Attiva e disattiva la descrizione audio (non disponibile in alcuni paesi). / Visualizza i sottotitoli digitali. SAMSUNG

Premere TOOLS per utilizzare DUAL I-II (selezione effetto audio).

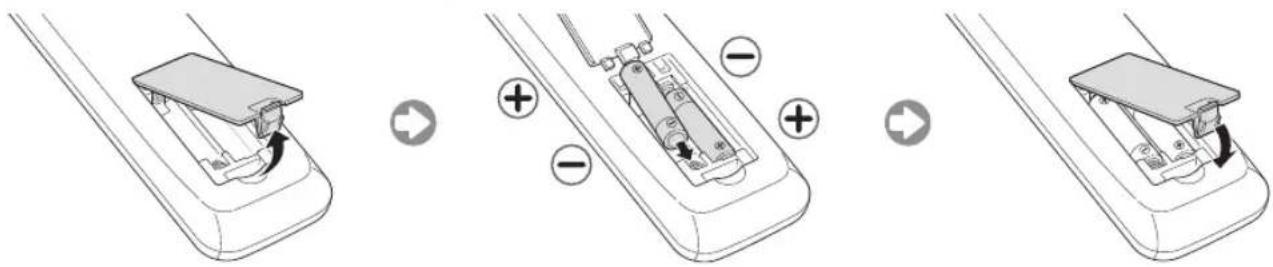

Inserimento delle batterie (tipo: AAA)

Modifica della sorgente di ingresso

Sorgente

Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore.

■TV / Est. / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / AV / Comp. / USB / AllShare

In Sorgente, gli ingressi collegati vengono evidenziati.

Est. e PC rimangono sempre attive.

Modifica Nome

In Sorgente, premere TOOLS, quindi impostare il nome della sorgente di ingresso esterna desiderata.

■VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI, impostare il televisore in modalità PC in Modifica Nome.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità DVI PC in Modifica Nome.

Quando si collega un dispositivo AV alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità Dispositivi DVI in Modifica Nome.

Modifica pref.

In Sorgente, premere TOOLS per selezionare Modifica pref. E' possibile impostare tra i Preferiti una sorgente di ingresso esterna.

Informazioni

E' possibile visualizzare informazioni dettagliate sul dispositivo esterno selezionato.

Aggiorna

In Sorgente, se i dispositivi esterni non vengono visualizzati, premere TOOLS per selezionare Aggiorna. Ricerca dispositivi connessi.

Per la migliore connessione via cavo a questo prodotto, utilizzare cavi del diametro massimo indicato di seguito:

• Diametro massimo - 0,55 pollici (14 mm)

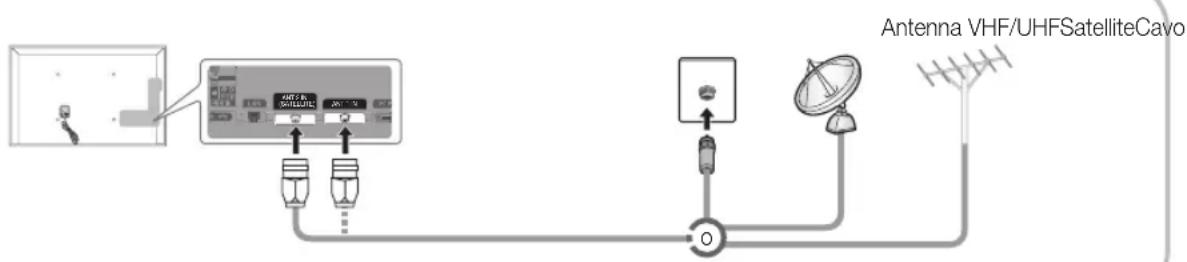

Collegamento all'antenna

Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente.

Preset: Collegare l'alimentazione e l'antenna.
I dispositivi PDP possono interferire con le trasmissioni radio in AM o con quelle radioamatoriali.
Senelle vicinanze del televisore vengono utilizzati dispositivi portatili o ricetrasmittenti, oppure sistemi per radioamatori o AM, il televisore potrebbe presentare malfunzionamenti.

Plug & Play (Impostazione iniziale)

Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l'utente a configurare le impostazioni di base. Premere POWER ⏻. Plug & Play è disponibile solo quando l'opzione Sorgente è impostata su TV.

Prima di accendere il televisore, verificare che il cavo dell'antenna sia collegato (p. 6).

1	Selezione della lingua	Premere il tasto ▲ o ▼, quindi premere ENTER. Selezionare la lingua OSD (On Screen Display) desiderata.
2	Impostazione della rete	Configurazione della connessione di rete. Premere il tasto ENTER per iniziare. Per una configurazione successiva, selezionare Salta. Per ulteriori informazioni consultare la sezione “Connessione di rete cablata / wireless” del manuale elettronico.
3	Aggiornamento software	Selezionare Successivo per aggiornare il software del televisore. Il televisore si aggiornerà automaticamente, qualora necessario. Per aggiornare l’apparecchio in un momento successivo, selezionare Salta. Per ulteriori informazioni, vedere la sezione “Aggiornamento software” (Funzioni preferite → Menu Supporto) sul manuale elettronico.Cia potrebbe richiedere alcuni istanti, a seconda dello stato della rete.
4	Selezionare Demo Negozio o Uso dom.	Premere il tasto ◀ o ▶, quindi premere ENTER. Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale.Per ripristinare le impostazioni dell’unità da Demo Negozio a Uso dom.(standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi.Demo Negozio è solo per la visione presso il punto vendita. Selezionando questa opzione, diverse funzioni verranno disattivate. Selezionare Uso dom. per la visione in casa.
5	Selezionare la nazione	Premere il tasto ▲ o ▼, quindi premere ENTER. Selezionare la nazione appropriata.Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin.Ala inserimento del codice PIN, l’opzione “0-0-0-0” non è disponibile.
6	Impostazione della Modalità orologio	Impostare la Modalità orologio automaticamente o manualmente.
7	Selezione dell’antenna	Premere il tasto ▲ o ▼, quindi premere ENTER. Selezionare l’antenna da memorizzare. L’opzione può differire a seconda del paese.
8	Selezione del canale	Premere il tasto ▲ o ▼, quindi premere ENTER. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni consultare il manuale elettronico alla sezione Canale → Memorizzazione dei canali.Nel caso siano state selezionate per prime le opzioni Antenna o Cavo: Dopo la memorizzazione di tutti i canali trasmessi via Antenna o Cavo, viene visualizzata la procedura per la memorizzazione dei canali via Satellite.Nel caso sia stata selezionata per prima l’opzione Satellite: Dopo la memorizzazione di tutti i canali trasmessi via Satellite, viene visualizzata la procedura per la memorizzazione dei canali via Antenna o Cavo.Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.
9	completata	Premere ENTER.

Per reimpostare questa funzione...

Selezionare Sistema - Plug & Play (impostazione iniziale). Digitare il PIN a 4 cifre. Il PIN predefinito è "0-0-0-0". Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

Eseguire nuovamente Plug & Play (MENU → Sistema) per uso domestico sebbene in modalità negozio.

Nel caso si sia dimenticato il PIN, in modalità Standby premere la seguente sequenza di tasti sul telecomando per ripristinare il PIN all'impostazione predefinita "0-0-0-0": POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

Dispositivi disponibili: DVD, Blu-ray player, HD cable box, ricevitore satellitare HD STB (Set-Top-Box), VCR


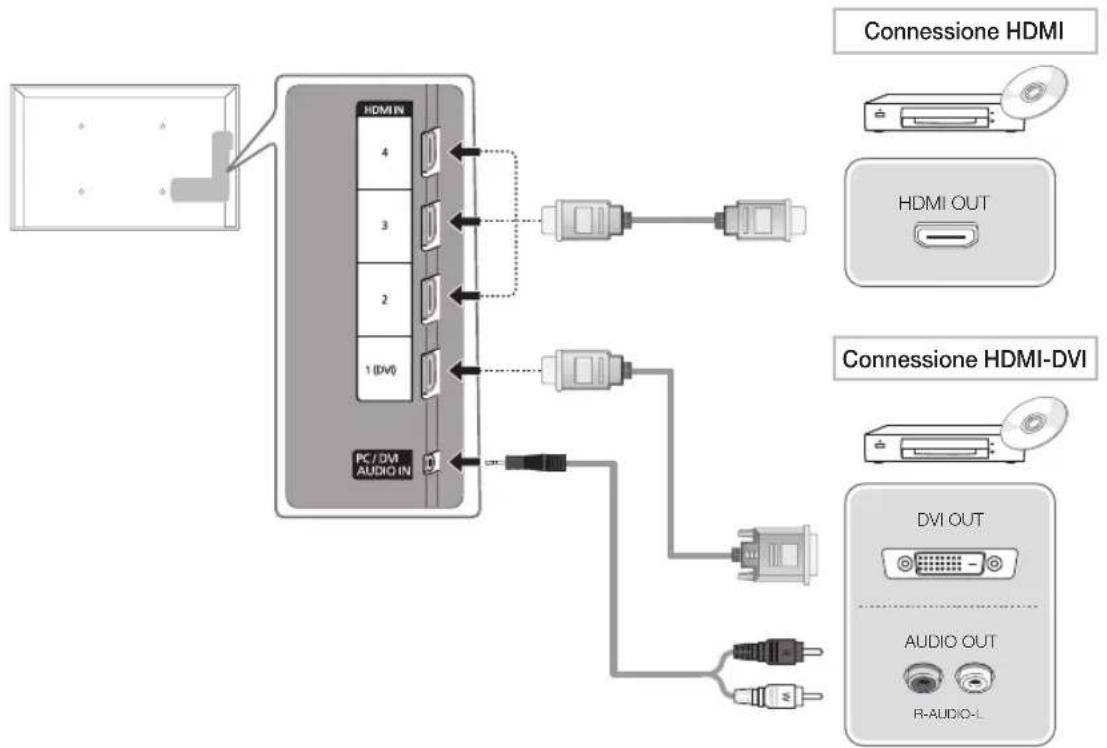

Uso di un cavo HDMI o HDMI-DVI (fino a 1080p)

HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN

• Per una migliore qualità audio e immagine, effettuare il collegamento a un dispositivo digitale mediante un cavo HDMI.

• cavi HDMI supportano i segnali video e audio e non richiedono un canale audio.

- Per collegare il televisore a un dispositivo digitale che non supporta una uscita HDMI, utilizzare cavi HDMI/DVI e audio.

Se viene collegato al televisore un dispositivo esterno che supporta una versione HDMI precedente, l'immagine a schermo potrebbe essere disturbata (o non essere visualizzata del tutto), oppure l'audio potrebbe non essere riprodotto. In questo caso, chiedere al produttore del dispositivo esterno informazioni sulla versione HDMI supportata e, se obsoleta, richiedere un aggiornamento.

Acquistare un cavo HDMI certificato. In caso contrario, l'immagine potrebbe non apparire sullo schermo oppure potrebbe verificarsi un errore di connessione.

- Si consiglia l'uso di un cavo base HDMI ad alta velocità o ethernet. Questo prodotto non supporta la funzione ethernet via HDMI.


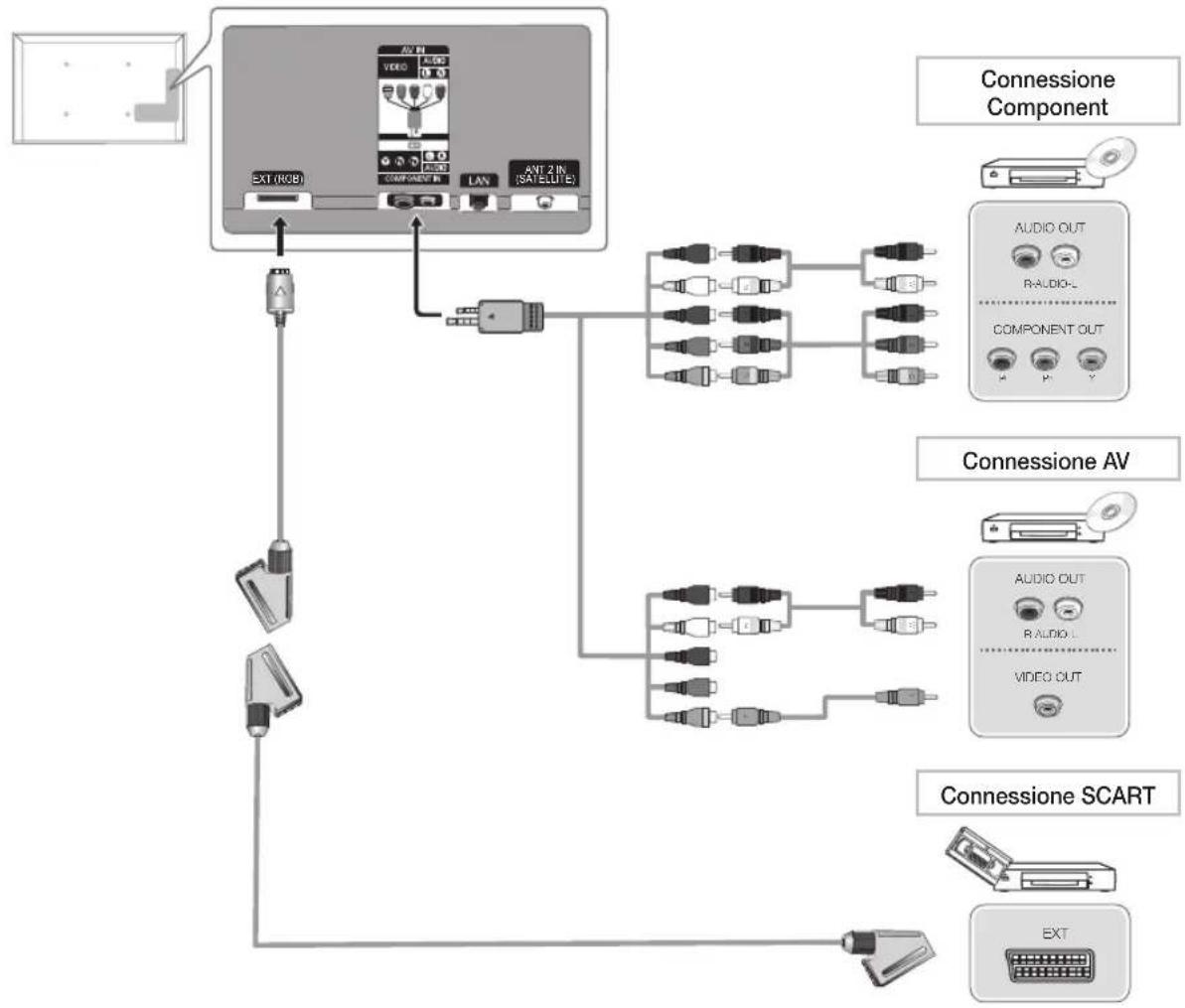

Uso di un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart

In modalità Est., l'uscita DTV supporta solo video e audio SD MPEG.
Durante il collegamento a AV IN il colore del jack AV IN Y/VIDEO non corrisponderà a quello del cavo video (giallo).
Per ottenere la migliore qualità delle immagini, si consiglia l'uso della connessione Component rispetto alla connessione A/V.

Dispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre

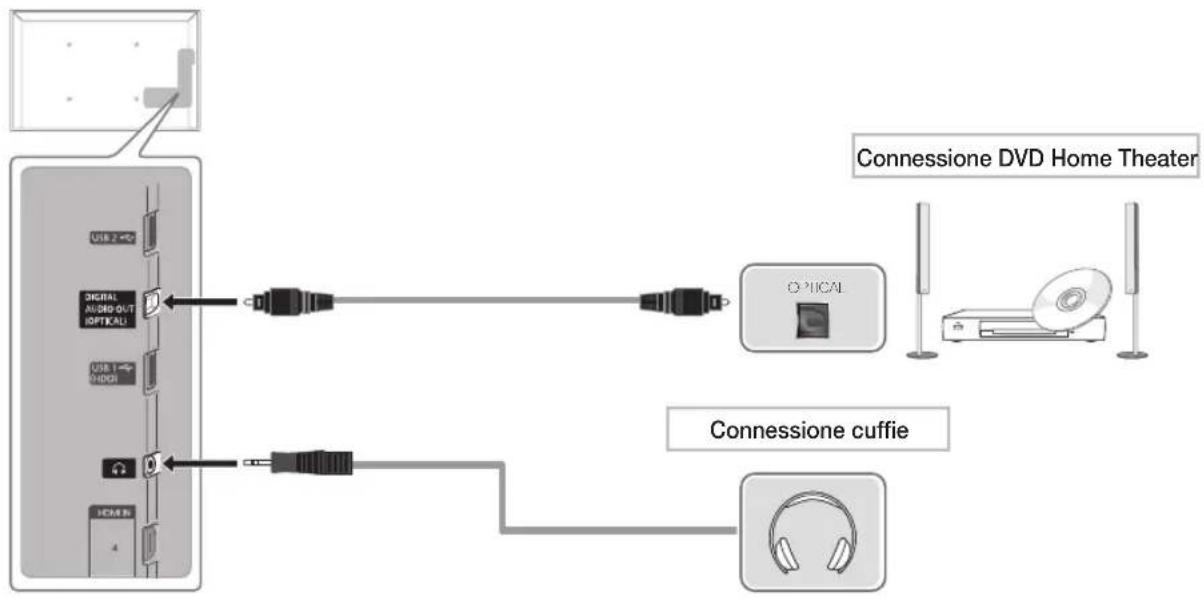

Uso di un collegamento ottico (digitale) o cuffie

Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema.

L'audio 5.1 CH (channel) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5.1 CH.

Quando il ricevitore (home theatre) è impostato su On, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l'audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare il jack dell'uscita audio digitale del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre.

Cuffie ☐: E' possibile collegare le cuffie all'uscita cuffie del televisore. Quando le cuffie sono collegate, l'audio proveniente dagli altoparlanti interni viene disabilitato.

Collegando le cuffie al televisore, l'uso della funzione audio non è disponibile.

E' possibile regolare in modo indipendente il volume delle cuffie e quello del televisore.

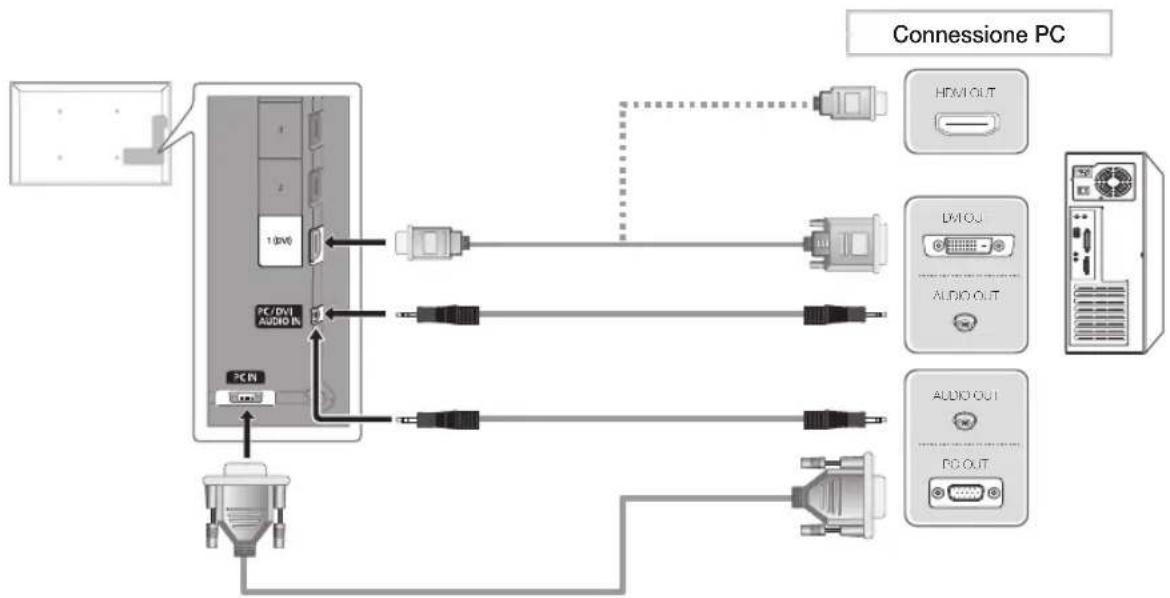

La connessione mediante cavo HDMI potrebbe non essere supportata a seconda del modello di PC in uso.

Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI)

La risoluzione ottimale è 1920 X 1080 a 60 Hz.

Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz)				Frequenza di clock del pixel (MHz)	Polarità sync (O / V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT /DTV CEA	1920 x 1080p	67,500 60,000 148,500	+/+

NOTA

- Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI).

• La modalità interlacciata non è supportata.

- Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

• Le modalità Separata e Comp. sono supportate. La modalità SOG (Sync On Green) non è supportata.

Connessione a un alloggiamento COMMON INTERFACE

Collegamento dell'adattatore di schede CI

Collegare l'adattatore come mostrato sotto.

Per collegare l'adattatore di schede CI, seguire questi passaggi.

Sconsiglia di collegare l'adattatore prima di eseguire l'installazione del sistema di montaggio a parete o di inserire la "SCHEDA CI o CI+".

1. Inserire l'adattatore della SCHEDA CI nelle due aperture sul prodotto ①.

Cercare le due aperture sul retro del televisore. Le due aperture sono posizionate lateralmente alla porta COMMON INTERFACE.

Pannello posteriore del televisore

1. Inserire l'adattatore della SCHEDA CI nella porta COMMON INTERFACE sul prodotto ②.

2. Inserire la "SCHEDA Cl o Cl+".

Si consiglia di inserire la scheda CI prima di montare il televisore a parete. Una volta fissato il televisore alla parete, l'inserimento della scheda potrebbe risultare difficoltà.

Inserire la scheda solo dopo aver collegato il Modulo CI al televisore. Inserendo la scheda prima, potrebbe risultare difficile collegare il modulo.

Uso della "SCHEDA CI o CI+"

Per la visione di canali a pagamento è necessario inserire una "SCHEDA CI o Cl+".

- Se non si inserisce una "SCHEDA CI o CI+", alcuni canali visualizzeranno il messaggio "Segnale criptato".

- Le informazioni di pairing che contengono un numero telefonico, l'ID della "SCHEDA CI o CI+", l'ID host e altri dati verranno visualizzati entro 2\~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio.

- Una volta completata la configurazione delle informazioni relative al canale viene visualizzato il messaggio "Updating Completed", a indicare che l'elenco dei canali è stato aggiornato.

CI CARD™ COMMON INTERFACE 5V ONLY

NOTA

E' necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio via cavo locale.

Estrarre delicatamente la “SCHEDA CI o CI+” tirandola con le dita prestando attenzione a non farla cadere poiché potrebbe subire danni.

Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa.

La posizione dell'alloggiamento COMMON INTERFACE può variare a seconda del modello.

La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

In caso di problemi, contattare il fornitore del servizio.

Inserire una "SCHEDA CI o CI+" in grado di supportare le impostazioni dell'antenna. Lo schermo non visualizzerà le immagini oppure queste saranno distorte.

Connessione di rete

E' possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless.

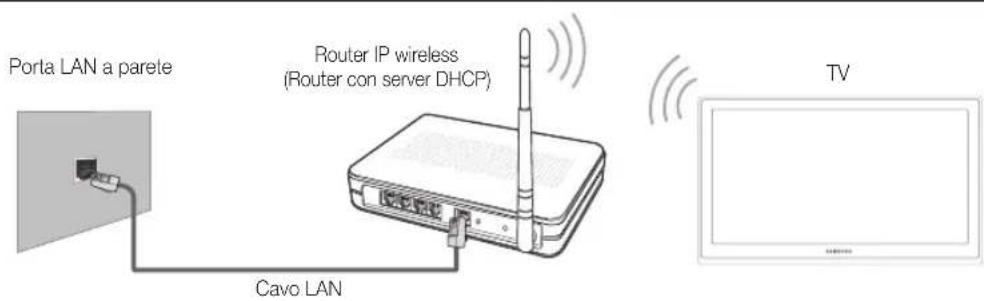

Connessione di rete - Wireless

E' possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless.

Porta LAN a parete Cavo LAN Router IP wireless (Router con server DHCP) TV

L'adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802,11a/b/g e n. Samsung consiglia di utilizzare il protocollo IEEE 802,11n. La riproduzione di un video mediante connessione IEEE 802,11b/g potrebbe non essere fluida.

La maggior parte dei sistemi di rete wireless dispone di un sistema di sicurezza che implica l'uso di dispositivi che accedano alla rete attraverso un router wireless o un router wireless (tipicamente un router IP wireless) per la trasmissione di un codice di sicurezza crittografato denominato chiave di accesso.

Selezionando la modalità Pure High-throughput (Greenfield) 802,11n con crittografia di tipo WEP, TKIP o TKIP AES (WPS2Mixed) per il proprio router wireless, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi.

Connessione di rete - Via cavo

Esistono principalmente due modi per collegare il televisore alla rete via cavo, a seconda dell'impostazione di rete. Di seguito vengono descritti più in dettaglio:

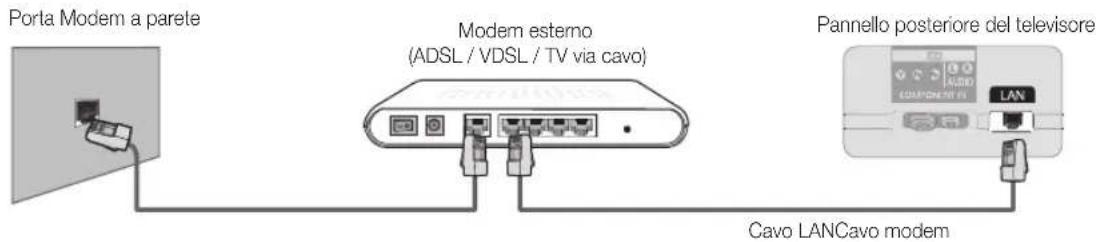

Porta Modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Pannello posteriore del televisore Cavo LAN Cavo modem

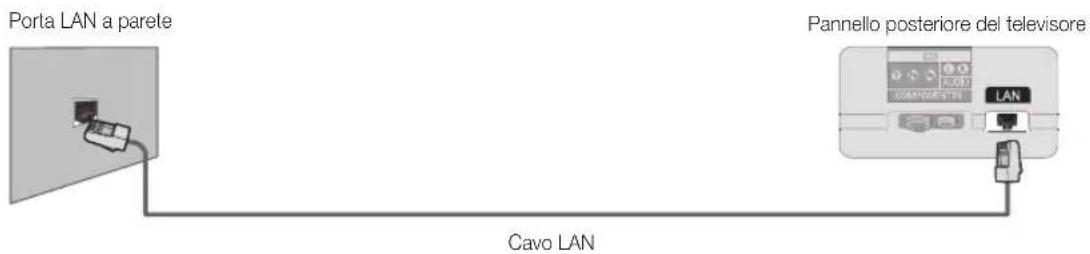

Porta LAN a parete Cavo LAN Pannello posteriore del televisore

Non supportato quando la velocità di rete è inferiore a 10 Mbps.

Come visualizzare il manuale elettronico

E' possibile leggere l'introduzione e le istruzioni riguardanti le funzioni memorizzate nel televisore.

MENU → Supporto → e-Manual → ENTER

Per tornare al manuale elettronico, premere E-MANUAL sul telecomando.

Se il menu non è attivo, la funzione Prova ora non è disponibile.

Visualizzazione a schermo

Schermo TV: Visualizza la schermata della sorgente di ingresso corrente. Funzioni base Andra det förinställda bildläget Regolazione delle impostazioni della immagini Andra Bildstorlek Andra bildaTEMATiven Confi gurazione del televisore con il PC Cambia categoria. Premere o ▶ per selezionare la categoria desiderata. Visualizza l'elenco dei menu secondari. Premere ENTER per selezionare il menu secondario desiderato. Guida: Visualizza la Guida e-Manual o la Guida Prodotto. Premere ENTER Indice: Visualizza la schermata dell'indice. X: Esce dal manuale elettronico. Indice: Visualizza la schermata dell'indice.

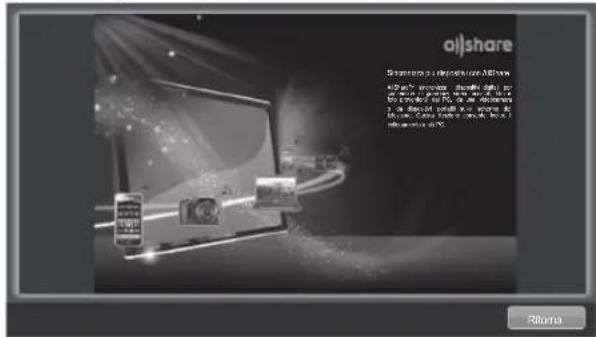

Uso della Guida

Visualizzare la Guida del manuale elettronico e la Guida del prodotto premendo Guida.

Come visualizzare il manuale elettronico E' possibile leggero l'introduzione o le istruzioni riguardanti le funzioni memorizzate nel tolovisore. MENU → Supporto → e-Manual → ENTER Furizi con casei Anviato: Torino e elettronico Proporto: Torino e elettronico Cata: Torino e elettronico Cata: Torino e elettronico Ritorna

Viene visualizzata la Guida del manuale elettronico come mostrato sopra.

Viene visualizzata la Guida del prodotto come mostrato sopra.

Passaggio dal manuale elettronico ai menu corrispondenti.

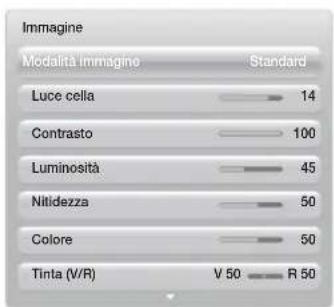

Funzioni Base > Cambiare la Modità Immagine preimpostata (5-10) Cambiare la Modità Immagine preimpostata Modalità immagine Subsotro tipo di immane presta. Quarto l'organi: il «gruppo immane» in FC, e Modità Immagine: diagnando s'ordato per il bilanzi di Internamento. Dynamici Altersioni interne internale. Standard Altersioni interne internale. Natura organica di patia e non-Altersioni di bilanzi di Internamento. L'altiva. Fili Altersio di bilanzi di il finanzione immane immane. Entertainment Altersio di bilanzi di il organi.

Immagine Modalità immagine Standard Luce cella 14 Contrasto 100 Luminosità 45 Nitidezza 50 Colore 50 Tinta (V/R) V 50 R 50

Questa funzione non è disponibile in alcuni menu.

Metodo 1 Metodo 2

1. Selezionare Prova ora per eseguire il menu corrispondente.

2. Per tornare alla schermata del manuale, premere E-MANUAL.

3. Premere ENTER 📋 alla selezione dell'Area contenuti. Il messaggio "Eseguire?" verrà visualizzato a schermo. Selezionare Sì quindi premere ENTER 📋. Viene visualizzata la finestra dei menu OSD.

4. Per tornare alla schermata del manuale, premere E-MANUAL.

Visione dei Contenuti

Funzioni Base > Cambiare la Modalità immagine preimpostata (5/10) □ Cambiare la Modalità immagine preimpostata (F) MEN→Imagine → Modalità immagine → ENTER ■Modalità immagine 100.50 Sezione are il tipo di immagine preferita. (A) Quando a sorgento di ingresso e impostata su PC, a Modalità immagine è disponibile solo nelle ogni Standard e Entertainment. • Dinamica: Adatta per un ambiente illuminato. • Standard: Adatta per confezioni di lucro normali. • Naturale: TUIPI / Relax per Torino Adatta per ridone l'attolicamento della vista. • Film: Adatta per la visione di film in un ambiente poco illuminato. • Entertainment: Adatta per la visione di film e giochi.

Area contenuti: Se è stato selezionato un menu secondario, è possibile visualizzarne i contenuti. Per passare alla pagina precedente o successiva premere ◀ o ▶.

Prova ora: Visualizza i menu corrispondenti.

Pagina iniziale: Passa alla pagina home del manuale elettronico.

Zoom: Ingrandisce la schermata.

Indice: Visualizza la schermata dell'indice.

Visione dei Contenuti

Durante la visione delle istruzioni contenute nel manuale elettronico, selezionare Zoom per ingrandire lo schermo. E' possibile scorrere la pagina ingrandita utilizzando i tasti ▲ o ▼.

Per tornare alla schermata precedente, premere RETURN.

□ Cambiare la Modalità immagine preimpostata

MEN → Immagine → Modalità immagine → ENTER

■ Modalità immagine TOOLS

Selezionare il tipo di immagine preferita.

Quando la sorgente di ingresso è impostata su PC, la Modalità immagine è
disponibila solo nelle opzioni Standard e Entertainment.
• Dinamica: Adatta per un ambiente illuminato.
• Standard: Adatta per condizioni di luce normali.
- Naturale par TV LED / Relax par TV PCP: Adatta per ridurre l'affaticamento della vista.
• Film: Adatta per la visione di film in un ambiente poco illuminato.
- Entertainment: Adatta per la visione di film e giochi.

Ricerca di una parola chiave attraverso la pagina dell'indice

Cuesta funzione potrebbe non essere supportata a seconda della lingua.

1. Per cercare una parola chiave, premere ▲ / ▼ / ◀/ ▶ per selezionare Indice.
2. Premere ◀ o ▶ per selezionare l'ordine desiderato, quindi premere ENTER.
3. Premere ▲ o ▼ per selezionare una parola chiave da visualizzare, quindi premere ENTER.
4. E' possibile visualizzare la schermata di istruzioni corrispondente del manuale elettronico.

Per chiudere la schermata Indice, premere RETURN.

Installazione del supporto a parete

Installazione del Kit di montaggio a parete

Il kit di supporto a parete (venduto separatamente) consente di montare il televisore direttamente a una parete. Per informazioni dettagliate sull'installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per eventuali danni al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Specifiche del kit di montaggio a parete (VESA)

Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente.

Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell'unità e lesioni personali.

NOTA

Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete.

All'acquisto di un kit di montaggio a parete, verrà fornita la guida all'installazione e tutte le parti necessarie per il montaggio.

Non utilizzare viti non conformi agli standard VESA.

Non utilizzare viti più lunghe delle dimensioni standard o non conformi alle specifiche dello standard VESA. Viti troppo lunghe possono danneggiare i componenti interni del televisore.

Per montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche.

Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando lesioni personali. Samsung non può essere ritenuta responsabile per tali incidenti.

Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite.

Il nostro modello da 55" non è conforme alle specifiche VESA. Di conseguenza, per questo modello è necessario utilizzare l'apposito kit di supporto a parete Samsung.

Non montare il televisore con una inclinazione superiore ai 15 gradi.

Famiglia di prodotti	pollici Spec. VESA (A * B) Vite		standard Quantità
TV PDP [Ultra sottile]	51 400	X 400	M8	4
	59 ~ 64	600 X 400

Suitare le viti intorno al foro prima di installare la staffa a parete.

A B

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche

Risoluzione dei problemi

In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli si dimostra utile per risolvere il problema, visitare il sito "www.samsung.com", quindi fare clic sulla voce Supporto, oppure chiamare il numero del Call Center riportato in ultima pagina del manuale.

Problemi Soluzioni e spiegazioni

Il televisore non si accende.	Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.Accertarsi che la presa a muro sia funzionante.Premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” riportata sotto.
Nessuna immagine/video.	Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni).Impostare l’uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all’ingresso del televisore. Ad esempio, se l’uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore.Verificare che i dispositivi collegati siano accesi.Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando.
Il telecomando non funziona.	Sostituire le batterie prestando attenzione a rispettare le polarità (+/-).Pulire la finestra di trasmissione del sensore sul telecomando.Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri.
Il telecomando del ricevitore via cavo/satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume.	Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell’utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG.

Ateune delle immagini e funzioni sopra riportate sono disponibili solo per determinati modelli.

È possibile mantenere il televisore nelle condizioni ottimali eseguendo regolarmente tramite USB l'aggiornamento del firmware all'ultima versione disponibile sul sito (samsung.com → Supporto → Download).

Licenza

Elenco delle funzioni disponibili

Eccellente networking e interfaccia digitale: Con un sintonizzatore digitale HD incorporato, le trasmissioni HD senza abbonamento possono essere visualizzate senza ricevitore via cavo / ricevitore STB (Set-Top-Box) satellitare.

3D

Questa entusiasmante nuova funzione consente la visione tridimensionale dei contenuti 3D.

SMART HUB

Il Gateway a tutti i contenuti integrati in un'unica posizione

• Una guida semplice alle varie opzioni di intrattenimento.
  • La UI consente un controllo semplice e intuitivo delle opzioni di intrattenimento.
• Accesso a diverse Apps, il cui numero cresce giorno per giorno.
• Personalizzazione del televisore, raggruppando e ordinando le Apps in base ai propri gusti.

AllShare™

AllShare™ collega televisore e cellulare Samsung / dispositivi compatibili attraverso una rete.

Anynet+(HDMI-CEC)

Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+.

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte nella documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate.

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher.
Potché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

1. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore.

L'eviti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.

1. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente.

Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all'indietro.

Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore.

Slegare il cavo prima di spostare il televisore.

1. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l'eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

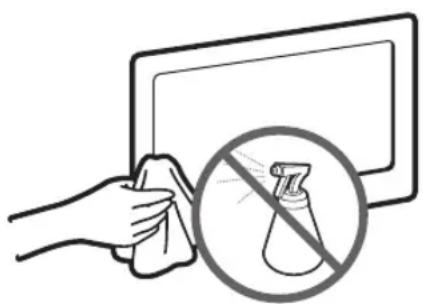

Conservazione e manutenzione

Eventuali adesivi applicati allo schermo TV potrebbero lasciare residui una volta rimossi. Pulire lo schermo prima di guardare i programmi TV.

Non spruzzare acqua o soluzioni detergenti direttamente sul prodotto. Qualsiasi liquido che riesca a penetrare all'interno del prodotto può provocare guasti, incendio o una scossa elettrica.

Pulire il prodotto con un panno morbido appena inumidito.

Specifiche

Risoluzione del display 1920 x	1080
Caratteristiche ambientaliTemperatura di esercizioUmidità di esercizioTemperatura di stoccaggioUmidità di stoccaggio	Da 10°C a 40°C (Da 50°F a 104°F )Dal 10% al 80%, senza condensaDa -20°C a 45°C (Da -4°F a 113°F )Dal 5% al 95%, senza condensa
Sistema TV Analogico: B/G, D/K, L, I (in base alla nazione selezionata)Digitale: DVB-T/DVB-C/DVB-S2
Sistema colore/video Analogico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digitale: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Sistema audio BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC.
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.
Piedistallo ruotabile (Sinistra / Destra)	-20° ~ 20°
Nome modello PS51D6900	PS51D6910	PS59D6900PS59D6910
Dimensione schermo 51 pollici	59 pollici
Audio (Uscita) 2 x 10 W 2 x 15 W
Dimensioni (Lar x Pro x Alt)CorpoCon piedistallo	1195,9 X 38,0 X 719,4 mm1195,9 X 305,0 X 783,1 mm	1378,4 X 38,0 X 827,3 mm1378,4 X 335,0 X 886,3 mm
PesoSenza piedistalloCon piedistallo	22,4 kg27,1 kg	30,6 kg36,3 kg

Design e specifiche sono soggetti a modifiche senza preavviso.
For l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.
Con la presente Samsung dichiara che questo PDP TV è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Diagrammi a blocchi

