MANUALE UTENTE Oled KE55S9CSL SAMSUNG

Istruzioni importanti di sicurezza

Attenzione! Istruzioni importanti di sicurezza

(Leggere la sezione corrispondente al codice del prodotto Samsung acquistato prima di iniziare l'installazione.)

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE, NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUovere IL COPERCHIO (O IL PANNELLO POSTERIORE), NON CONTIENE PARTI RIPARABILI DALL'UTENTE, RIVOLGERSIA UN TECNICO DELL'ASSISTENZA QUALIFICATO.

Questo simbolo indica che all'interno sono presenti tensioni cericolose, E' pericoloso toocare in qualsasi modo le parti intame di questo prodotto. Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.

- Sul retro o sul fondo del telaio sono presenti aperture di ventilazione. Per evitare il surriscaldamento del dispositivo e garantire un funzionamento ottimale, non ostruire o coprire in nessun caso le aperture di ventilazione.

- Non poszionare il prodotto all'interno di uno spazio confinate, come ad esempio una librerla o un varo a incasari, privo di adeguala aerazione.

- Non colocare i prodotto vicino o sopra un radiatore o una resistenza, né esporio a luce solare diretta. - Non colocare recipienti d'acqua (come vasi. ecc...) sul prodotto; la mancata osservanza di questa precauzione può causare incendio e scesse elettriche.

- Non esporre il prodotto alla pioggia né posizionarlo vicino all'acqua (come per esempio una vasca, un lavabo, un lavato, su una superficie cagnata, nei prossi di una piscina, occ.). In caso di contatto con l'acqua, scollegare il prodotto dalla presa di corrente e rivolgarsi immediatamente a un rivandtore autorizzato. Scollegare il cavo di alimentazione dalla presa prima di eseguire la pulizia del prodotto.

- Questo prodotto utilizza batterie. Seguire le normative local in vigore per il corretto smaltimento delle batterie. Contattare l'autorità locale per richiedere informazioni sulle modalità di riciclo e smaltimento.

- Non sovraocancare le prese a parete, le prolunghe e gli adattatori oltre la loro capacità per evitare rischi di inoendio e scosso elettriche.

- Far corner i cavi di alimentazione in modo da non calpesteri e schlaccolari da o contro qualche oggetto, ponendo particolare attenzione in prossimità di spine, adattaton e del punto in cui il cavo luoresce dall'apparecchio.

- Per proteggere l'apparecchio contro i fulmini, o nel caso sia stato lasciato incustodito o non utilizzato per un lungo periodo di tempo, scollegario dalla prosa a parote o disconnettore il sistema via cavo o antenna. Ciò impedra l'insorgere di danni causati da fulmini e picchi di corrente.

- Prima di collegare i cavo di alimentazione CA all'adattatore CC, verificare che la tensione dell'adattatore CC corrisponda alla tensione orogata localmente.

- Non inserire mai oggetti metalici nelle aperture dell'acparecchio. In caso contrario, vi è i pericolo di scosse elettricho.

- Per evitare il pericolo di scosse elettriche, non toocare mai le parti interne dell'appareochio. L'appareochio può essere aperto solo da un tecnico qualificato.

- Inserire saidamente la spina del cavo di alimentazione nella presa elettrica. Per scollegare l'alimentazione, estrarre la spina dalla presa. Non toccare il cavo di alimentazione con le mani bagnato.

- Se l'apparecchio funzione in modo anomalo, in particolare se emette odorì o rumori insoliti, scollegario immediatamente dall'alimentazione a contattare un rivenditore o un centro di asistenza autorizzato.

- Se il televisore rimane inutilizzato per diverso tempo, e in particolare se bambini, anziani o disabili vengono lasciati soll in casa senza supervisione, scollegare la spina dalla presa di corrente.

- La polvere accumulata può causare scosse elettriche, perdite di corrente o incendio a causa del surriscaldamento o delle scintile generate dal cavo di alimentazione o dal degrado della protezione isolante.

- Contatlare un centro assistenza autorizzato quando si installa l'apparecchio in un locale che presenta un'alta quantità di polvere, temperature alte o basse, elevata umichità, sostanze chimiche o in caso di funzionamento 24 ore su 24, per esempio in aeroporti, stazioni ferroviarie, ecc.

- La mancata osservanza di questa precauzione può causare gravi danni al prodotto.

• Utilizzare solo una spina e una presa opportunamente collegate a terra.

- Una messa a terra inadeguata può causare scosse elettrione o danni al prodotto, (Solo dispositivo di Classe 1.)

- Per escludere la corrente elettrica dal prodotto e necessario scolegare la spina dalla presa elettrica assicurarsi quindi che la presa sia sempre facilmente accessibile.

• Non lasciare che i bambini giocando si appendano al prodotto.

- Tenere gli accesorii (come per es. le batteriei) in un luogo sicuro lontano dalla portata dei bambini.

- Non installare il prodotto in una posizione instabile, come per esempio su una mensola non salda, una superficie inclinata o in un luogo soggetto a vicrazioni.

- Non urtare né lasciare cadere il prodotto. Se il prodotto dovesse risultare darneggiato, scollegare il cavo di alimentazione e rivolgorsi a un centro di assistenza.

- Scollegare i cavo di alimentazione dalla prosa di corrente e pulire il prodotto con un canno morbido e asciutto. Non usare prodotti chimici qual cera, benzene, acol, solventi, insetlicidi, deodoranti per l'ambiente, lubrificanti o detergenti. In caso contrano la superficie potrebbe deteriorarsi e il testo stampato sul prodotto potrebbe cancellarsi.

• Non esporre il prodotto a gocce o spruzzi d'acqua.

• Non gettare le battere nel fuco.

• Non disassemblare, surriscaidare o lar entrare le batterie in cortocircuito.

- Una installazione scorretta delle batterie può causarne l'esplosione. Scititure solo con batterie dello stesso tipo o equivalent.

• AVVERTENZA - PER EVITARE IL PERICOLO DI INCENDIO, NON AVVICINARE MAI AL PRODOTTO CANDELE ACCESE O ALTRE HAMME LIBERE.

Italiano - 2

Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Le lingue CSI (russo, ucraino, kazako) non sono disponibili per questo prodotto, destinato solo all'Europa.

Funzioni del televisore

• 3D: questa nuova funzione consente la visione di contenuti 3D.

- SMART HUB:

Questo televisore offre il servizio Smart Hub, un centro di intrattenimento multifunzione per tutta la famiglia. Grazie al servizio Smart Hub, l'utente può navigare in Internet, scaricare applicazioni e restare in contatto con la famiglia e gli amici attraverso il proprio social network preferito. Inoltre, è possibile guardare foto e video e ascoltare brani musicali residenti su dispositivi esterni.

Premere ⚙ per avviare Smart Hub. Selezionare un servizio utilizzando le icone visualizzate nella parte alta dello schermo.

Social: per guardare i filmati più recenti su YouTube o i video degli amici su Facebook e Twitter. E' inoltre possibile effettuare videochiamate utilizzando la webcam TV.

Applicazioni: per scaricare e installare applicazioni quali quali Web Browser.

My On TV: per controllare l'elenco di programmi in onda o in programmazione. (In base alla nazione)

Film e Programmi TV: è possibile acquistare e guardare film e serie TV senza l'uso di un dispositivo esterno separato. (In base alla nazione)

Foto, video e musica: per riprodurre foto, video e brani musicali residenti su un dispositivo di memoria esterno.

• Anynet+ (HDMI-CEC): consente di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+.

• e-Manual: consente l'accesso a un dettagliato manuale dell'utente direttamente sullo schermo TV. (pagina 15)

• SMART Interaction: Utilizzando questa funzione, è possibile accedere e controllare funzioni e opzioni di menu mediante comandi gestuali.
  La funzione Voice Interaction in lingua tedesca è disponibile anche per la Svizzera.

• Gestione disp.: per utilizzare le funzioni TV con una tastiera e un mouse USB o Bluetooth.
• MHL & Screen Mirroring: visualizza lo schermo del dispositivo mobile sul televisore mediante una connessione cablata o wireless.

Corretto smaltimento di questo prodotto (RAEE - Rifiuti da apparecchiature elettriche ed elettroniche)

(Applicabile nei paesi con sistemi di raccolta differenziata)

Cussto simbole ricortato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto o i suoi accessori dettronici (per es. caricatora, cuttle, cavo USB) non davono essere smaliti unilamente ai rifiuti domestici al termine del loro ciclo vivale. Per prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separati da altri tipi di rifiuti e ricciarioli in modo responsabile per promuovoro il riutilizza sostenibile delle risorse materiali.

Gil utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio lornitore a verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essero smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto

(Applicabile nei paesi con sistemi di raccolta differenziata)

Quasto contrastsegno posta sulla batteria, sul manuale o sull'imbalaggio, indice che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta osauste. Laddove presenti i simboli chimici Hg, Co e Pb indicano che le batterie contengono mercuro, cadmio o pombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2008/66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambente.
Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.

Italiano - 3

Accessori

Controllare che nell'imballaggio siano contenuti i seguenti componenti. Se eventuali componenti risultano mancanti, contattare il rivenditore.

tag forma e il colore dei componenti possono variare in base al modello.

Eventuali cavi non forniti in dotazione possono essere acquistati separatamente.

Una volta aperta la confezione, verificare che non vi siano accessori nascosti dietro i materiali di imballaggio.

• Smart Touch Control e batterie (2 tipo AAA) • Cavo di alimentazione

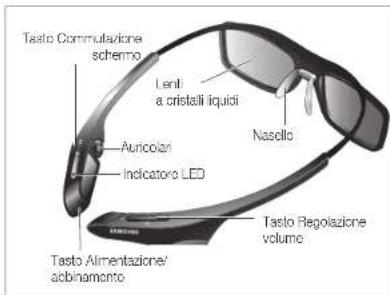

  • Telecomando e batterie (2 tipo AAA) • Occhiali 3D attivi Samsung
• Manuale dell'utente • Guida alle normative
• Scheda di garanzia (non disponibile in alcuni paces)
• Panno per la pulizia

Adattalore scarl Adattalore AV Adattalore component

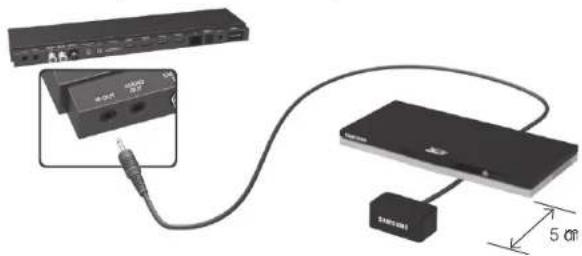

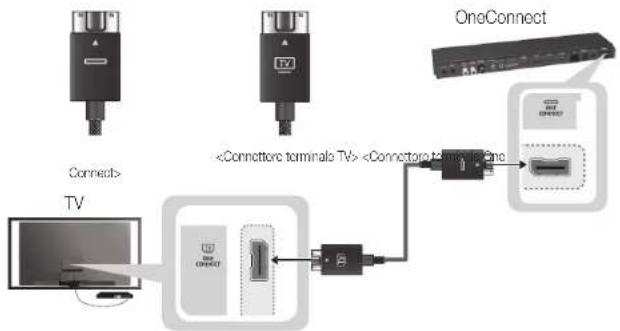

Cavo di prolunga IR Tastiera wireless (verdua separaamente) Cavo One Connect

One Connect Nucleo Infinite (1EA) Adattatore scheda CI

Uso del nucleo in ferrito: Utilizzare il nucleo in ferrito fornito in dotazione per proteggere dalle interferenze elettromagnetiche il cavo One Connect che collega il televisore al dispositivo One Connect. Come mostrato nell'illustrazione, estendere il nucleo in ferrite, far passare il cavo One Connect intorno al nucleo formando un occhiello, quindi collegare il televisore al dispositivo One Connect utilizzando il cavo così protetto.

• Può essere richiesto un rimborso se

• (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale)
• (b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).

- L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Avvertenza per la visualizzazione di immagini fisse

Evitare di visualizzare immagini fisse (per es. file jpeg) o elementi grafici fissi (come ad esempio il logo di un canale TV, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schemo, ecc.) o immagini in formato panorama o 4:3. La visualizzazione continua di immagini fisse può provocare la bruciatura dello schemo OLED e infuenzare la qualità delle immagini. Per ridurre questo rischio, seguire questi consigli

• Evitare di visualizzare lo stesso canale televisivo per un lungo periodo di tempo.
• Evitare di visualizzare le immagini sempre a pieno schermo. Usare il menu del formato immagine TV per selezionare il rapporto più appropriato.
• Ridurre la luminosità e il contrasto per evitare la comparsa di immagini residue.
• Usare tutte le funzioni TV disponibili per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Consultare l'e-Manual per ulteriori dettagli.

Italiano - 4

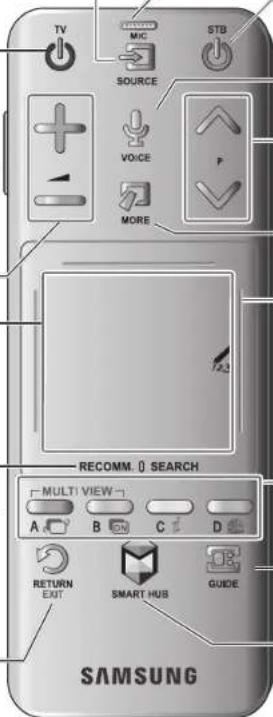

Uso dello Smart Touch Control

Visualizza e seleziona le sorgenti video disponibili.

Spegne e accende il televisore.

Esclude temporaneamente l'audio.

Tenere premuti questi tasti per selezionare Descrizione audio e Sottotitoli. (In base alla nazione o alla regione.)

Regola il volume.

Touchpad

• Trascinare il dito sul touchpad per spostare l'evidenziazione sullo schermo.
• Premere il touchpad per eseguire, attivare o selezionare la voce evidenziata.
• Tenere premuto il touchpad per visualizzare

'Elenco canali.

RECOMM.: Premendo questo tasto vengono visualizzati il programma attuale / prenotato e i consigli offerti.

SEARCH: Immettere i criteri di ricerca per cercare applicazioni e loro contenuti sia sul televisore sia sul Web.

Ritorna al menu precedente. Tenere premuto questo tasto per uscire da tutte le applicazioni in esecuzione.

TV MIC STB SOURCE VOICE P MORE A2 RECOMM. 0 SEARCH MULTI VIEW A B C D RETURN EXIT SMART HUB GUIDE SAMSUNG

E' possibile utilizzare la funzione MIC per impartire comandi di Riconoscimento vocale. Basta premere il tasto VOICE↓.

Riconoscimento vocale Una pronuncia non chiara, un tono di voce inadeguato o la presenza di rumori ambientali possono infuire sul riconoscimento del comandi eseguiti tramite la funzione.

Accende e spegne il ricevitore via cavo/satellitare collegato al televisore. Per poter eseguire questa operazione, lo Smart Touch Control deve essere configurato come telecomando universale.

VOICE↓

Per pronunciare un comando o dettare il contenuto di un testo.

Cambia i canali.

Visualizza sullo schermo il pannello del telecomando virtuale. Vedere l'e-Manual al capitolo Controllo del televisore > Uso del telecomando virtuale.

Tenere premuto il tasto MORE per selezionare più facilmente la funzione desiderata (ad es. MENU (☐), TOOLS (☐), INFO (i), ecc.).

Quando si guarda il televisore, toccare la linea in evidenza sul lato sinistro e destro del touchpad per visualizzare a schermo la finestra di immissione numerica.

I tasti colore svolgono azioni diverse a seconda della funzione che sta eseguendo il televisore. MULTI VIEW (ON): attiva e disattiva la funzione Samsung MultiView.

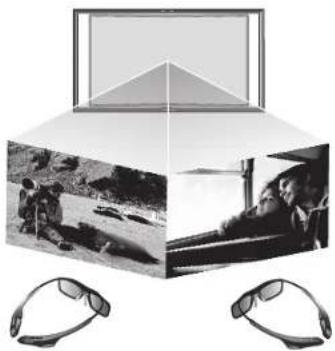

MULTI VIEW (a□): quando si utilizza la funzione Samsung MultiView è possibile selezionare una schermata da controllare tra Schermo 1 e Schermo 2.

i: visualizza le informazioni sullo schermo TV.

attiva/disattiva la funzione 3D. Vedere l'e-Manual al capitolo, Visione del televisore > TV 3D.

Per visualizzare la programmazione di ciascun canale digitale, inclusi gli orari. Inoltre, imposta le funzioni Pianifica visione o Pianifica registrazione, quindi premere il touchpad sul nome del programma che verrà trasmesso successivamente.

Visualizza le applicazioni Smart Hub. Vedere l'e-Manual al capitolo Funzioni Smart TV > Smart Hub.

Per uscire da un'applicazione in esecuzione, premere Ⓜ.

Italiano - 5

Collegamento al televisore

Per utilizzare il televisore con lo Smart Touch Control, abbinare il telecomando al televisore tramite Bluetooth. Tuttavia, lo Smart Touch Control può essere usato solo con TV Samsung abbinati.

Si raccomanda di utilizzare lo Smart Touch Control entro 6 m dal prodotto. La distanza operativa può variare a seconda delle condizioni dell'ambiente wireless.

1. A televisore spento, puntare lo Smart Touch Control verso il ricevitore del telecomando TV e premere il tasto TV per effettuare il primo abbinamento. Solo questo tasto invia un segnale IR. La posizione del ricevitore del telecomando può variare a seconda del modello.
2. In fondo a sinistra dello schermo appare l'icona Bluetooth, come mostrato di seguito. Il televisore tenta di collegarsi automaticamente allo Smart Touch Control.

Riconmessione dello Smart Touch Control

Se lo Smart Touch Control smette di funzionare o funziona in modo anomalo, ciò potrebbe essere dovuto alla scarsa potenza della batteria pertanto si consiglia di sostituirla. Se il problema persiste, premere il tasto PAIRING sullo Smart Touch Control per ripristinare l'abbinamento al televisore. Per accedere al tasto PAIRING, rimuovere il coperchio del vano batterie dello Smart Touch Control. Entro una distanza compresa tra 30 cm e 4m, puntare lo Smart Touch Control verso il ricevitore TV e premere il tasto PAIRING. Al termine dell'abbinamento, viene visualizzata la relativa icona in fondo a sinistra dello schermo TV.

Allarme batteria scarica

Se la batteria si scarica e la spia della batteria lampeggia durante l'uso dello Smart Touch Control, la seguente fi nestra di allarme viene visualizzata in fondo a sinistra dello schermo. Se viene visualizzata la fi nestra di allarme, sostituire le batterie dello Smart Touch Control. Utilizzare batterie alcaline per una maggiore durata.

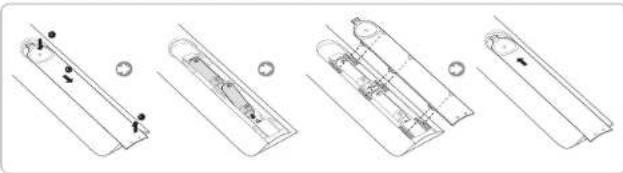

Inserimento delle batterie (2 tipo AAA)

1. Sollevare leggermente il coperchio del vano batterie aiutandosi con una scheda di plastica. Quindi, con l'unghia sollevare delicatamente il coperchio del vano batteria e rimuoverlo.

* Verificare la posizione della scanalatura sul coperchio del vano batteria. La posizione della scanalatura può variare a seconda del tipo di Smart Touch Control fornito insieme al prodotto.

1. Inserire 2 batterie tipo AAA facendo attenzione a rispettare la polarità.
2. Allineare il coperchio al vano batteria sul retro del telecomando, quindi farlo scorrere verso il basso fi no a completo inserimento.

Italiano - 6

Uso del touchpad

Utilizzare il touchpad per eseguire vari comandi. Accedere a Esercitazione (Menu > Sistema > Gestione disp. > Impostazioni Smart Touch Control > Esercitazione) per visualizzare la guida online per l'uso dello Smart Touch Control.

Trascinamento Premere

Trescrara un dito sul touchpad nella direzione cesiderata.
Sposta l'evidenziazione o il puntatore nella direzione di spostamento del dito.

Premore sul touchpad. Vene selezionata la vocatione evidenzata. Durante la visione del televisore, tenere premuto il touchpad per visualizzare l'elenco canali. In alcune app, tenere premuto per oltre 2 secondi il touchpad per visualizzare un esenco di funzioni disponibili nell'app.

Cambiare i canali immettendone i numeri

Quando si guarda il televisore, toccare la linea in evidenza sul lato sinistro e destro del touchpad per visualizzare a schermo la finestra di immissione numerica. Digitare i numeri del canale sul quale ci si desidera sintonizzare. Il numero riconosciuto viene visualizzato sullo schermo e il televisore si sintonizza sul canale corrispondente. Vedere l'e-Manual al capitolo Controllo del televisore > del touchpad..

Guida alla digitazione dei numeri di canale

Vedere lo schema sottostante durante la digitazione dei numeri. Il televisore potrebbe non riconoscere i numeri digitati se non sono inseriti nella sequenza indicata sotto.

1 2 3 4 5 6 7 8 9 0

Mostra banner di stato e notifica

Premere MORE sullo Smart Touch Control e selezionare STATUS sul telecomando virtuale per visualizzare il banner di stato e notifica in alto nella schermata.

Consigli

Premere RECOMM. / SEARCH, quindi selezionare Raccomandato dall'elenco visualizzato in fondo allo schermo. Selezionare un programma in onda per visualizzare direttamente il canale corrispondente o un programma che andrà in onda in un momento successivo per impostare le funzioni Pianifica visione o Pianifica registrazione. Selezionare un'applicazione da eseguire. Se l'applicazione selezionata non è installata sul televisore, verrà eseguita Samsung Apps.

Cronologia

Premere RECOMM. / SEARCH, quindi selezionare Cronologia dall'elenco visualizzato in fondo allo schermo. Viene visualizzato un elenco interattivo di canali, contenuti multimediali e applicazioni visti di recente.

base al paese o alla regione, il tasto RECOMM. / SEARCH può essere utilizzato per richiamare la funzione Cronologia.

Cancellazione della cronologia

E' possibile cancellare la cronologia dei canali, dei contenuti e delle applicazioni recentemente visualizzati.

Ricerca

Premere RECOMM. / SEARCH sullo Smart Touch Control. L'elenco viene visualizzato in fondo allo schermo. Premere nuovamente il tasto RECOMM. / SEARCH. Il tastierino viene visualizzato a schermo. Immettere i criteri di ricerca per cercare applicazioni e loro contenuti sia sul televisore sia sul Web. Premere questo tasto per passare da

Raccomandato a Ricerca e viceversa.

Regolazione del touchpad

L'utente può regolare la sensibilità del touchpad dello Smart Touch Control. Impostare il valore dell'opzione Sensibilità al tocco per regolare la sensibilità e facilitare l'uso del dispositivo.

Uso del telecomando virtuale

Premere MORE per visualizzare a schermo il pannello del telecomando virtuale. Il telecomando virtuale è costituito da un pannello numerico, un pannello di controllo della riproduzione e un pannello per accesso rapido. Utilizzare il touchpad per selezionare numeri e tasti.

telecomando virtuale visualizzato sullo schermo TV può differire in base alla nazione.

Modifica del pannello del telecomando virtuale

Selezionare il pannello numerico, il pannello di controllo della riproduzione o il pannello di accesso rapido da visualizzare a schermo.

Utilizzare il touchpad per continuare a spostare l'evidenziazione a destra o a sinistra. Il pannello cambia quando l'evidenziazione viene spostata oltre il bordo di sinistra o destra.

Utilizzare la funzione di scorrimento sinistra/destra sul touchpad per cambiare facilmente il pannello visualizzato.

Utilizzare il pannello numerico per immettere numeri su un tastierino o una pagina web o ancora per modificare il canale durante la visione del televisore. La modifica del canale mediante il tastierino numerico lascia una registrazione, consentendo all'utente di tornare facilmente ai canali precedenti.

Uso del pannello di controllo della riproduzione

Durante la visione di un contenuto multimediale, utilizzare il pannello di controllo della riproduzione per mettere in pausa, riavvolgere, andare avanti veloce, saltare al file successivo, e molto altro ancora.

Uso del pannello di accesso rapido

Questo pannello consente di accedere rapidamente ai tasti INFO, MENU e e-Manual. Tuttavia, la disponibilità dei tasti varia a seconda della modalità operativa dello Smart Touch Control (solo TV, come telecomando universale, ecc...).

Italiano - 8

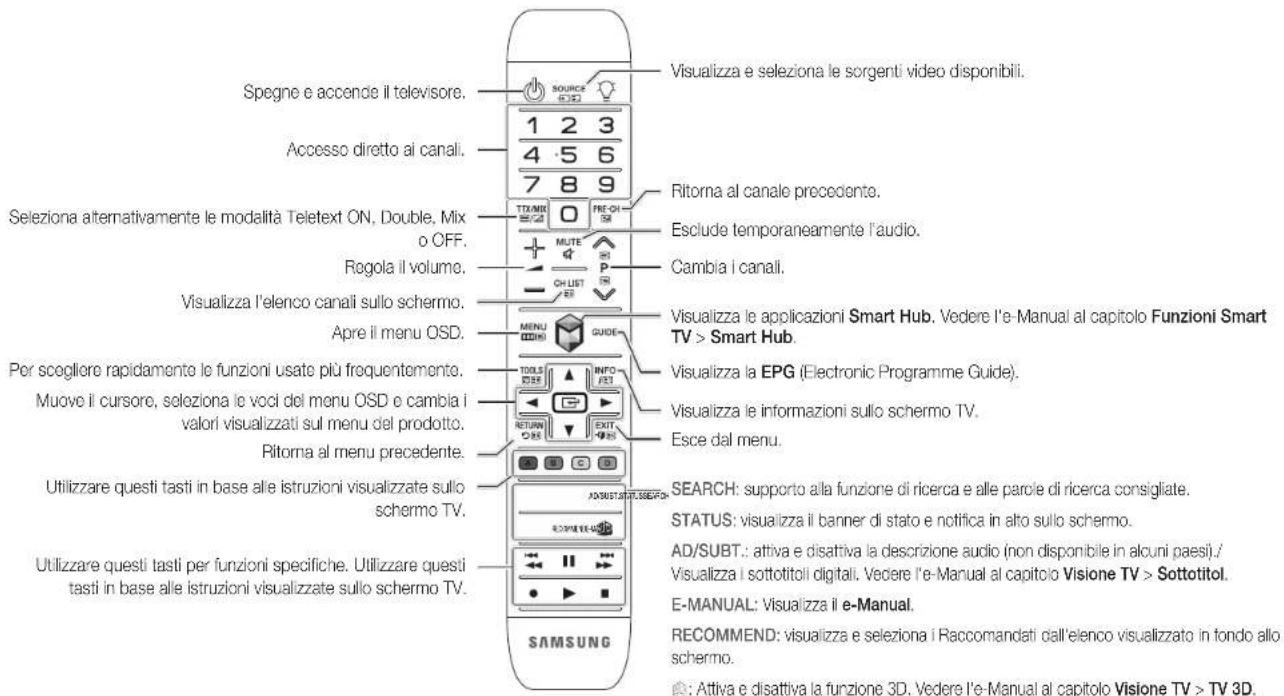

Uso del telecomando

Apprendere il posizionamento dei tasti funzione sul telecomando. In particolare, per i seguenti tasti: SOURCE, MUTE, -▲+, ∧ P ∨, MENU, TOOLS, ☐, INFO, CH LIST, RETURN, GUIDE e EXIT.

Televisore è inoltre dotato di Smart Touch Control. Per informazioni sull'uso dello Smart Touch Control, consultare l'e-Manual.

Spogne e accende il televisore. Accesso diretto ai canal. Seleziona alternativamente le modalità Teletext ON, Double, Mix o OFF. Regola il volume. Visualizza l'elenco canali sullo schermo. Apre il menu OSD. Per scogliere rapidamente le funzioni usate più frequentemente. Muove il cursore, seleziona le voci del menu OSD e cambia i valori visualizzati sul menu del prodotto. Ritorna al menu precedente. Utilizzare questi tasti in base alle istruzioni visualizzate sullo schermo TV. Utilizzare questi tasti per funzioni specifiche. Utilizzare questi tasti in base alle istruzioni visualizzate sullo schermo TV. SOURCE 1 2 3 4 5 6 7 8 9 TOMI 0 PRE-OH MUTE CH LIST P Visualizza le applicazioni Smart Hub. Vedere l'e-Manual al capitolo Funzioni Smart TV > Smart Hub. Visualizza la EPG (Electronic Programme Guide). Visualizza le informazioni sullo schermo TV. Esce dal menu. ADJUSTATI S. SEERCH SAMSUNG Visualizza e seleziona le sorgenti video disponibili. Ritorna al canale precedente. Esclude temporaneamente l'audio. Cambia i canal. Visualizza le applicazioni Smart Hub. Vedere l'e-Manual al capitolo Funzioni Smart TV > Smart Hub. Visualizza la EPG (Electronic Programme Guide). Visualizza le informazioni sullo schermo TV. ESce dal menu. SEARCH: supporto alla funzione di ricerca e alle parole di ricerca consigliate. STATUS: visualizza il banner di stato e notifica in alto sullo schermo. AD/SUBT.: attiva e disattiva la descrizione audio (non disponibile in alcuni paesi)./ Visualizza i sottotitoli digitali. Vedere l'e-Manual al capitolo Visione TV > Sottotitol. E-MANUAL: Visualizza il e-Manual. RECOMMEND: visualizza e seleziona i Raccomandati dall'elenco visualizzato in fondo allo schermo. Attiva e disattiva la funzione 3D. Vedere l'e-Manual al capitolo Visione TV > TV 3D.

Italiano - 9

Inserimento delle batterie (tipo: AAA)

Far corrispondere le polarità delle batterie con i simboli presenti nel vano batterie.

• Usare il telecomando entro un raggio di 7 metri dal televisore.
• Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l'uso del telecomando nelle immediate vicinanze di lampade a fluorescenza o insegne al neon.
• La forma e il colore possono variare in base al modello.

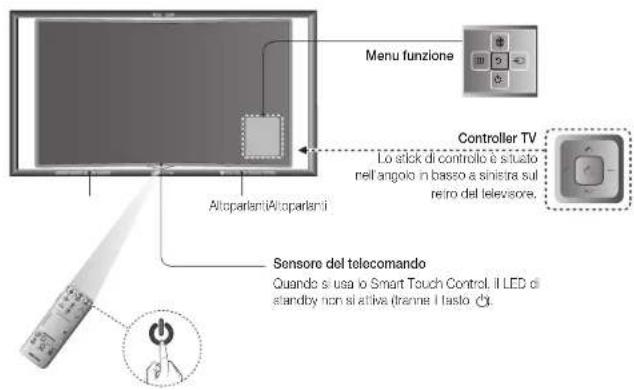

Accensione del televisore

Accendere il televisore premendo il tasto ⊙ sul telecomando o sul pannello TV.

La forma e il colore del prodotto possono variare in base al modello.

Ala prima accensione, il televisore avvierà immediatamente l'impostazione iniziale.

Menu funzione Controller TV Lo stick di controllo e situato nell angolo in basso a sinistra sul retro del televisore. Sensore del telecomando Quando si usa lo Smart Touch Control. Il LED di standby non si attiva (tenne i fasto 0)

Italiano - 10

Webcam TV integrata

Questo televisore include un microfono e una webcam TV utili durante l'uso delle funzioni Contr. del movimento, Riconoscimento vocale e Riconoscimento facciale. E' inoltre possibile regolare l'angolo di ripresa della webcam TV attraverso la manopola di regolazione.

Apertura della webcam TV

Per utilizzare la webcam TV, è necessario aprirla. Premere verso destra la barra che regola l'angolazione, come mostrato nello schema, e chiudere la webcam TV.

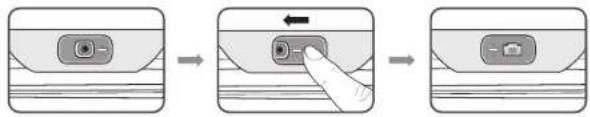

Chiusura della webcam TV

Se non si desidera utilizzare la webcam TV, lasciarla chiusa nel suo alloggiamento all'interno del televisore. Le funzioni di controllo del movimento e di riconoscimento facciale non possono essere utilizzate se la webcam TV è chiusa, tuttavia è possibile usare il controllo vocale.

Premere verso sinistra la barra che regola l'angolazione, come mostrato nello schema, e aprire la webcam TV.

Non toccare l'obiettivo mentre la webcam TV è in funzione. Le impronte potrebbero influenzare la qualità dell'immagine. Se l'obiettivo si sporca, pulirio con un panno morbido.

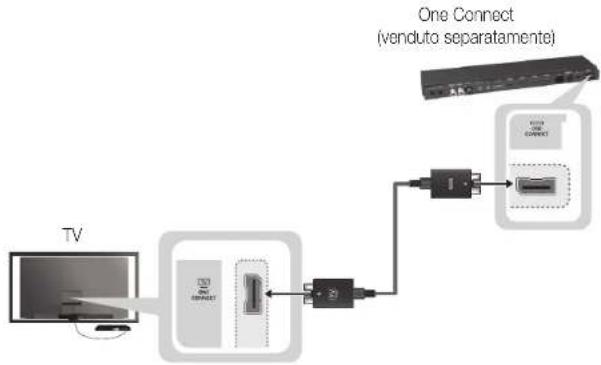

Connessione del televisore a One Connect

Collegare One Connect al televisore usando il cavo dedicato prima di collegare un dispositivo esterno. Il cavo One Connect ha due terminali diversi; collegare il televisore a One Connect consultando lo schema fornito.


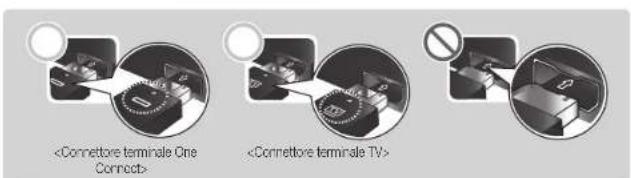

I connettori su entrambi i terminali del cavo One Connect si differenziano nella forma da qualunque altro. Quando si collega il cavo One Connect al televisore, verificare di inserire il connettore corretto nella presa TV. La mancata osservanza di questa precauzione può causare danni al prodotto.

Config. telec. universale

Questo televisore prevede una funzione telecomando universale che consente di controllare i dispositivi ad esso collegati, quali ricevitori via cavo, lettori Blu-ray, sistemi home theater e dispositivi esterni di altre marche, utilizzando il telecomando TV.

Collegare il cavo al connettore IR del televisore e puntare il trasmettitore posto all'altra estremità del cavo verso il ricevitore sul pannello del dispositivo esterno. Tuttavia, potrebbero essere presenti ostacoli tra la prolunga IR e il dispositivo esterno. La presenza di un ostacolo interferisce con la trasmissione del segnale del telecomando.

Aggiunta di un dispositivo esterno

1. Accendere il dispositivo esterno per il quale si desidera confi gurare la funzione telecomando universale e premere SOURCE per visualizzare la schermata Sorgente.
2. Selezionare Config. telec. universale in alto nella schermata. Viene avviata la procedura di confi gurazione del telecomando universale.
3. Seguire le istruzioni a schermo e confi gurare il telecomando universale. Se il dispositivo non risponde in modo adeguato, confi gurare il telecomando digitando manualmente il numero del modello.

IMPOSTAZIONE

La finestra dell'impostazione iniziale viene visualizzata alla prima accensione del televisore. Seguire le istruzioni a schermo per completare l'impostazione iniziale, inclusa la selezione della lingua dei menu, la ricerca dei canali, la connessione alla rete e altre configurazioni. A ogni fase della procedura, eseguire una selezione o passare alla fase successiva. E' possibile eseguire manualmente questo processo in un momento successivo accedendo al menu > Sistema > Impostazione.

Collegando un dispositivo qualsiasi a HDMI1 prima di iniziare l'installazione, la Sorgente canale verrà impostata automaticamente su Set-top box.

Se non si desidera selezionare Set-top box, scegliere Antenna.

Cambio password

Menu > Sistema > Cambia PIN

Modificare la password del televisore.

1. Eseguire la funzione Cambia PIN e digitare la password nel relativo campo. La password predefinita è "0-0-0-0".
2. Digitare una nuova password, quindi digitarla nuovamente per la conferma. La password è stata cambiata.

Qualora si sia dimenticato il codice PIN, premere i tasti nella sequenza seguente per ripristinare il codice PIN predefinito "0-0-0-0":

Per telecomando standard: In modalità Standby: MUTE → 8 → 2 → 4 → POWER (On)

Per Smart Touch Control: Quando il televisore si accende: MUTE → Aumenta volume → RETURN → Diminuisci volume → RETURN → Aumenta volume → RETURN

Cambio della sorgente video

Premere il tasto SOURCE per accedere ai diversi dispositivi collegati al televisore. Per esempio, per accedere alla console di gioco collegata al secondo connettore HDMI, premere il tasto SOURCE. Nell'elenco Sorgente selezionare HDMI2. I nomi dei connettori possono variare in base al prodotto. Selezionare Strumenti nell'angolo in alto a destra dello schermo per accedere alle seguenti funzioni.

- Anynet+ (HDMI-CEC)

Viene visualizzato un elenco di dispositivi esterni collegati al televisore compatibili con la funzione Anynet+.

Questa funzione è disponibile solo quando Anynet+ (HDMI-CEC) è impostata su On.

- Modifica Nome

E' possibile rinominare i dispositivi collegati al televisore per identificare più facilmente le varie sorgenti esterne.

Con un computer collegato alla porta HDMI (DVI) del televisore attraverso un cavo HDMI, per esempio, è possibile cambiare Modifica Nome in PC.

Con un computer collegato alla porta HDMI (DVI) del televisore attraverso un cavo HDMI/DVI, per esempio, è possibile cambiare Modifica Nome in DVI PC.

Con un dispositivo AV collegato alla porta HDMI (DVI) del televisore attraverso un cavo HDMI/DVI, per esempio, è possibile cambiare Modifica Nome in Dispositivi DVI.

- Informazioni

Per visualizzare maggiori informazioni sui dispositivi collegati.

- Rimuovi USB

Rimozione sicura del dispositivo USB dall'elenco dei dispositivi connessi. Questa funzione è disponibile solo quando è selezionato il dispositivo USB.

- Config. telec. universale

Per aggiungere un nuovo dispositivo esterno da controllare con lo Smart Touch Control, premere SOURCE e selezionare Config. telec. universale in alto a destra dello schermo.

Utilizzando il telecomando universale, l'utente può controllare i dispositivi estemi collegati al televisore (per es. ricevitore satellitare, lettore Blu-ray, ricevitore AV).

Connessione a uno slot COMMON INTERFACE (alloggiamento scheda per la visione del televisore)

Spegnere il televisore per inserire o rimuovere una scheda CI o un adattatore di schede CI.

Collegamento dell'adattatore di schede CI

Pannello posteriore del televisore

Collegare l'adattatore come mostrato di fianco.

Per installare l'adattatore della SCHEDA CI, rimuovere l'adesivo sul televisore.

Per collegare l'adattatore della SCHEDA CI, seguire questi passaggi.

Si consiglia di collegare l'adattatore prima di eseguire l'installazione del sistema di montaggio a parete o di inserire la "SCHEDA CI o CI+."

1. Inserire l'adattatore della SCHEDA CI nella presa a due poli sul prodotto ①.
   Cercare le due aperture sul retro del televisore, accanto alla porta COMMON INTERFACE.
2. Inserire l'adattatore della SCHEDA CI nella porta COMMON INTERFACE sul prodotto ②.
3. Inserire la "SCHEDA Cl o Cl+"

Uso della "SCHEDA CI o CI+"

Non inserendo una "SCHEDA CI o Cl+", alcuni canali visualizzeranno il messaggio "Segnale criptato".

• Le informazioni di pairing che contengono un numero telefonico, l'ID della "SCHEDA CI o CI+", l'ID host e altri dati, verranno visualizzate entro 2\~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio.
• Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il messaggio "Updating Completed" (Aggiornamento completato), a indicare che l'elenco dei canali è stato aggiornato.

NOTA

• E' necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale.
• Estrarre con delicatezza la "SCHEDA CI o CI+" tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni.
• Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa.
• La posizione dell'alloggiamento COMMON INTERFACE può variare in base al modello.
• La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.
• In caso di problemi, contattare il fornitore del servizio.
• Inserire la "SCHEDA Cl o Cl+" in grado di supportare le impostazioni antenna correnti. Lo schermo non visualizzerà le immagini oppure queste saranno distorte.

Visualizzazione dell' e-Manual

L'e-Manual contiene informazioni sulle principali funzioni TV.

Questo televisore dispone di una guida dell'utente integrata. Per leggerla, utilizzare uno dei seguenti metodi:

• Accedere al menu Supporto e selezionare e-Manual (risoluzione dei problemi).
  • Premere E-MANUAL sul telecomando standard.
• Premere MORE sullo Smart Touch Control per visualizzare i tasti di controllo a schermo. Toccare rapidamente il touchpad fino a visualizzare l'e-Manual, quindi selezionario.
  blu sono riportate le opzioni di menu, in azzurro i tasti del telecomando. Una versione stampabile di questa guida è inoltre disponibile sul sito www.samsung.com/support.

Scorrimento di una pagina

Per scorrere una pagina, utilizzare uno dei seguenti metodi:

• Premere il tasto ▲ o sulla barra di scorrimento a destra della schermata.
• Trascinare il dito oppure toccare rapidamente verso l'alto o il basso la linea a sinistra e a destra del touchpad.
• Posizionarsi sul tasto ▲ o ▼ sul bordo destro dello schermo, trascinare il dito oppure toccare rapidamente il touchpad verso l'alto o verso il basso.

Uso delle icone superiori

Utilizzare le icone Indietro, Successiva e Pagina aperta in alto a sinistra dello schermo per navigare tra le pagine. Queste icone sono disponibili quando sono state aperte più di due pagine.

Tornare alla Pagina iniziale

Per tornare alla Pagina iniziale, premere il tasto Ⓐ o selezionare in alto a destra dello schermo.

Cercare nell'indice

Premere il tasto B o selezionare in alto a destra dello schermo per visualizzare l'indice. Selezionare un termine per visualizzare la pagina che lo contiene.

Cercare pagine

Promere il tasto ☒ o selezionare in alto nella schermata per accedere alla funzione di ricerca. Digitare il testo che si desidera cercare e selezionare Fatto. Selezionare una voce tra i risultati di ricerca per accedere alla relativa pagina.

Chiudere l'e-Manual

Per chiudere l'e-Manual, tenere premuto il tasto RETURN o selezionare ✗ nell'angolo superiore destro dello schermo, oppure premere EXIT.

Selezione di una voce di menu

Per saltare direttamente alla voce di menu descritta nella sezione corrente, selezionare Provenere ▶ E' possibile saltare direttamente da una voce di menu alla relativa sezione dell'e-Manual. Per leggere un argomento dell'e-Manual su una specifica funzione di menu, premere il tasto E-MANUAL del telecomando virtuale o del telecomando standard per caricare la corrispondente pagina dell'e-Manual.

la base al menu, questa funzione potrebbe non essere disponibile.

Aggiornamento del manuale elettronico

Accedere a Smart Hub e selezionare Applicazioni, quindi selezionare Altre app.. E' possibile aggiornare l'e-Manual anche mediante l'aggiornamento dell'applicazione. Nella schermata Altre app. selezionare Aggiorna appl., quindi selezionare l'e-Manual dall'elenco. L'e-Manual viene aggiornato all'utima versione disponibile. Tuttavia, la schermata Aggiorna appl. viene visualizzata solo quando è richiesto l'aggiornamento.

Connessione alla rete

La connessione a Internet dello Smart TV consente di accedere a servizi online quali Smart Hub, così come di scaricare gli aggiornamenti software non appena disponibili.

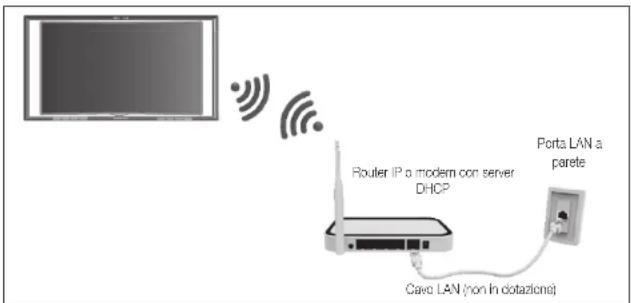

Connessione di rete - Wireless

Collegare il televisore a Internet usando un router o un modem standard.

Router IP a modern con server DHCP Cave LAN (non in dotazione) Porta LAN a parete

Precauzioni in caso d'uso di reti wireless

- Lo Smart TV supporta i protocolli di comunicazione IEEE 802.11a/b/g e n. Samsung consiglia di utilizzare il protocollo IEEE 802.11n. In caso contrario, la riproduzione di un video attraverso una connessione di rete potrebbe non essere fluida.

• Per utilizzare una rete wireless, il televisore deve essere collegato a un router o un modem wireless. Se il router wireless supporta il protocollo DHCP, il televisore può utilizzare un indirizzo IP statico o DHCP per collegarsi alla rete wireless.
• Selezionare un canale per il router wireless che non sia attualmente utilizzato. Se il canale impostato per il router wireless è attualmente utilizzato da un altro dispositivo, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi.
• La maggior parte delle reti wireless presenta un ulteriore sistema di protezione. Per abilitare il sistema di sicurezza della rete wireless, è necessario creare una chiave di sicurezza alfanumerica (usando caratteri e cifre). Sarà quindi necessario utilizzare la chiave di sicurezza impostata per collegarsi alla rete wireless protetta.

Protocolli di sicurezza di rete

Il televisore supporta solo i seguenti protocolli di sicurezza per reti wireless e non è in grado di connettersi a router wireless non certificati:

• Modalità di autenticazione: WEP, WPAPSK, WPA2PSK
  • Tipo di crittografia: WEP, TKIP, AES

Selezionando la modalità Pure High-throughput (Greenfield) 802.11n con crittografia di tipo WEP o TKIP sul router wireless, gli Smart TV Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi.

Se il router wireless supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l'SSID e la chiave WPA.

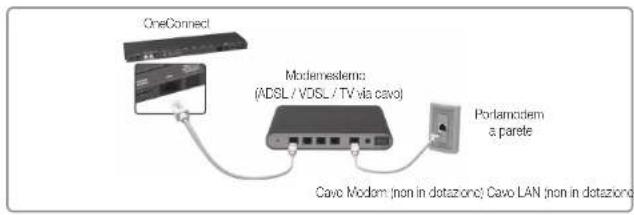

Connessione di rete - Via cavo

Esistono principalmente tre modi per collegare il televisore alla rete via cavo, a seconda dell'impostazione di rete. Di seguito vengono descritti più in dettaglio:

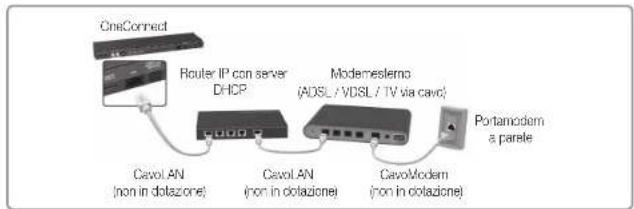

OneConnect Modemestemo: (ADSL / VDSL / TV via cavo) Portamodem a parete Cave Modem (non in dotazioni) Cavo LAN (non in dotazioni)

OneConnect Cava LAN (non in dolazione) Porta modem a parcfe

Il televisore non supporta velocità di rete pari o inferiori a 10 Mbps. Usare un cavo Cat 7 per la connessione.

Samsung MultiView

Samsung MultiView è una comoda funzione che consente a due utenti dotati di occhiali Samsung MultiView 3D Glasses di vedere ciascuno una schermata differente sullo stesso televisore. Per esempio, due spettatori possono utilizzare la funzione Samsung MultiView per guardare ognuno un canale diverso. Oppure, due utenti possono sfi darsi allo stesso gioco riprodotto simultaneamente su singole schermate. Importante: Per utilizzare Samsung MultiView, è necessario indossare un paio di occhiali Samsung Multi View 3D Glasses.

Uso della funzione Samsung MultiView

Per utilizzare la funzione Samsung MultiView, tenere premuto il tasto B oppure selezionare Samsung MultiView sul telecomando virtuale. Dalla fi nesta visualizzata, selezionare Vis. Multischermo o 2 giocatori.

Italiano - 17

• Selezionando la casella di controllo Non mostrare più, la funzione Samsung MultiView si avvia immediatamente con la modalità di visione precedentemente utilizzata. Per avviare la funzione Samsung Multi View con la modalità di visione precedentemente utilizzata, tenere premuto il tasto compure selezionare Samsung MultiView sul telecomando virtuale.
• Per utilizzare un'atra modalità di visione, selezionare Samsung MultiView (Menu > Immagine > Samsung MultiView). L'accesso al menu apre la finestra correlata.

Modalità di visione Multi Screen View

1. La modalità Vis. Multischermo consente a due o più utenti di guardare un canale o una sorgente diversi contemporaneamente.
2. Per utilizzare la funzione Samsung MultiView, premere ON oppure selezionare Samsung MultiView sul telecomando virtuale.
3. Selezionare Vis. Multischermo dalla finestra visualizzata.
4. Scegliere le sorgenti di ingresso per le schermate 1 e 2 dalla finestra di selezione del segnale.
5. Una volta effettuata la scelta, selezionare Avvio. Viene visualizzata la guida Samsung MultiView. Leggerne il contenuto, quindi selezionare OK. Per terminare la visione in modalità Samsung MultiView, premere ON

Modalità 2 giocatori

1. Per utilizzare la funzione Samsung MultiView, premere ON oppure selezionare Samsung MultiView sul telecomando virtuale.
2. Selezionare la modalità 2 giocatori dalla finestra visualizzata.
3. Nella finestra di selezione dell'opzione di suddivisione dello schermo, scegliere su/ giù o sinistra/destra.
4. Una volta effettuata la scelta, selezionare Avvio. Viene visualizzata la guida Samsung MultiView. Leggerne Il contenuto, quindi selezionare OK. Per terminare la visione in modalità Samsung MultiView, premere ON

Samsung Multi View 3D Glasses

Caratteristiche

Gli occhiali Samsung Multi View 3D Glasses consentono di vedere video 3D e di usare la modalità Samsung Multi View. Per vedere video 3D o usare la modalità Samsung Multi View, è necessario indossare gli occhiali Samsung Multi View 3D Glasses e riprodurre il contenuto su un televisore Samsung modello S9C. E' possibile stabilire una connessione tra il prodotto e un altro dispositivo utilizzando la banda di frequenza RF 2.4GHz o 5GHz.

Non è possibile collegare gli occhiali Samsung Multi View 3D Glasses ad altri dispositivi di comunicazione wireless.
Al momento le funzioni auricolari e Samsung MultiView sono supportate solo per il televisore Samsung modello S9C messo in commercio nel 2013.
*Con i televisori serie D, E ed F messi in commercio dopo il 2011, è possibile utilizzare gli occhiali solo per la visione 3D, senza poter usufruire delle funzioni auricolari e Samsung MultiView.
Audio è riprodotto attraverso gli altoparlanti del televisore o gli auricolari degli occhiali durante la normale visione 3D, e solo attraverso gli auricolari degli occhiali durante la visione Multi View/Multi View 3D.
- E' possibile selezionare gli altoparlanti dal menu TV.

Panoramica degli occhiali Samsung Multi View 3D Glasses

Tasto Commutazione scermo Leni a cristalli liquidi Nasello Auricolar Indicatore LED Tasto Alimentazione/ acbinamento Tasto Regolazione volume

thnasello è regolabile.

Italiano - 18

Per indossare gli occhiali Samsung Multi View 3D Glasses sopra gli occhiali da vista, separare il nasello dagli occhiali Samsung Multi View 3D Glasses.

»vedere la pagina seguente per le istruzioni sul montaggio e la rimozione del nasello.

©i occhiali Samsung Multi View 3D Glasses sono forniti di auricolari e copri auricolari di media dimensione.

I copri auricolari di grandi e piccole dimensioni sono forniti in una confezione separata.

Uso degli occhiali 3D

Abbinamento degli occhiali Samsung Multi View 3D Glasses

Che cosa significa abbinamento?

L'abbinamento stabilisce una connessione tra il televisore Multi View Samsung e gli occhiali Samsung Multi View 3D Glasses, allo scopo di scambiare informazioni.

• Per eseguire l'abbinamento

Accendere il televisore. Per eseguire

l'abbinamento, premere il tasto di

alimentazione/abbinamento sugli occhiali Samsung Multi View 3D Glasses per 2 secondi o più. Sul televisore modello S9C viene visualizzata la schermata "Rilevati occhiali Samsung Multi View 3D Glasses.

Utilizzare questo dispositivo? Si/No". Selezionando Si, viene stabilita la connessione.

Labbinamento causa una momentanea interruzione dell'audio quando lo si ascolta attraverso gli auricolari degli occhiali.

• Accensione/Spegnimento (On/Off)

Premendo brevemente il tasto di alimentazione/abbinamento, gli occhiali si accendono e il LED verde si illumina per 3 secondi. Premendo ancora una volta brevemente il tasto di alimentazione/abbinamento, gli occhiali si spengono e il LED rosso si illumina per 3 secondi.

- Intervallo distanza di funzionamento

Distanza di abbinamento consigliata

Distanza operativa consigliata

Distanza operativa consigliata

2-6m

Distanza di abbinamento consigliata

50 cm o meno

• Durante il processo di abbinamento, il televisore Samsung e gli occhiali Samsung Multi View 3D Glasses devono trovarsi a una distanza massima di 50 centimetri.
• La distanza operativa dipende dagli ostacoli (persone, oggetti in metallo, pareti, ecc...) e dalle onde elettromagnetiche presenti.
• Gli occhiali, anche se accesi, si spegneranno automaticamente se la modalità. 3D o Samsung MultiView del televisore TV è disattiva.
• Se gli occhiali non funzionano quando il televisore è in modalità 3D o Samsung MultiView, premere ancora una volta brevemente il tasto di alimentazione posto sugli occhiali.

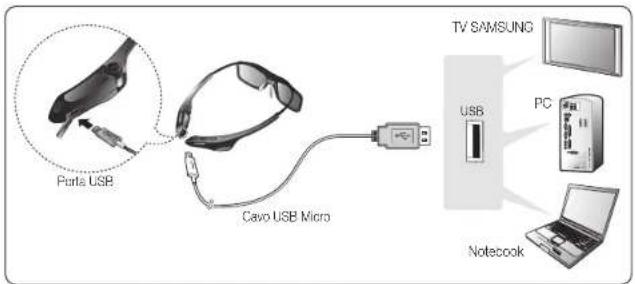

• Questo prodotto è ricaricabile. Se la batteria è completamente scarica, alla prima accensione il prodotto potrebbe non funzionare. In questo caso, caricare la batteria.
• Se il dispositivo non viene usato per lunghi periodi, caricare la batteria una volta al mese.

- Abbinamento iniziale

1. Accendere il televisore.
2. Tenendo premuto il tasto PAIRING sugli occhiali Samsung Multi View 3D Glasses per più di 2 secondi, gli occhiali si accendono e il processo di abbinamento si avvia.

Italiano - 19

1. Sul TV modello S9C viene visualizzata la schermata di popup "Rilevati occhiali Multi View 3D Samsung. Utilizzare questo dispositivo? Si/No". Selezionando Si, viene stabilita la connessione.
2. Configurare la funzione 3D o Samsung MultiView sul televisore prima di guardare video 3D o utilizzare la funzione Samsung Multi View.
3. Se l'abbinamento non riesce, gli occhiali Samsung Multi View 3D Glasses si spengono.
4. Se il primo tentativo di abbinamento fallisce, spegnere e riaccendere il televisore e riprendere dal punto 2.
5. Se l'abbinamento è in corso: I LED verde e rosso lampeggiano alternativamente per 2 secondi.

- Nuovo tentativo di abbinamento

Premere il tasto PAIRING sugli occhiali Samsung Multi View 3D Glasses per oltre 2 secondi.

• Può essere necessario ripetere l'abbinamento dopo un'eventuale riparazione del televisore S9C.
• L'abbinamento è necessario quando si acquista e utilizza un altro televisore Serie S9C rilasciato nel 2013.

Uso degli auricolari

- Estrarre gli auricolari

Tenerli delicatamente e rimuovere il cavo intorno alla scanalatura all'interno degli occhiali.

• Reinserire gli auricolari

Inserire gli auricolari negli alloggiamenti previsti sugli occhiali, quindi inserire il cavo nella scanalatura.

Cambio di schermata

Per cambiare schermata durante la visualizzazione in modalità Samsung MultiView, premere una volta il tasto Commutazione schermo sulla parte anteriore del pannello LED. Quando si passa dalla schermata 1 alla schermata 2, il LED lampeggia in verde una volta; quando si passa dalla schermata 2 alla schermata 1, il LED lampeggia in verde due volte.

Quando si cambia schermata, attraverso gli occhiali si noterà uno sfarfallio.

Controllo del volume

Premendo brevemente il tasto volume + sugli occhiali Samsung Multi View 3D Glasses, il volume si alza; al contrario, premendo brevemente il tasto volume -, il volume si abbassa. Tenendo premuto uno dei tasti volume, l'audio si alza al livello massimo o si abbassa al livello minimo.

Ricarica delle batterie

Se durante l'uso delle cuffie il LED rosso lampeggia ogni 2 secondi o si avverte un suono simile a un "bip, bip", ricaricare le batterie collegando il cavo USB.

Quando la batteria è in carica, il LED arancione lampeggia ogni 0,5 secondi. Quando la batteria risulta completamente carica, il LED verde lampeggia a intervalli di 2 secondi.

Porta USB Cavo USB Micro TV SAMSUNG USB PC Notebook

Per indossare gli occhiali Samsung Multi View 3D Glasses sopra gli occhiali da vista

• Per indossare gli occhiali Samsung Multi View 3D Glasses sopra gli occhiali da vista, separare il nasello dagli occhiali Samsung Multi View 3D Glasses.

• Separazione del nasello

Per rimuovere il nasello, premere verso il basso con entrambi i pollici, quindi rimuovere il nasello dagli occhiali come mostrato nell'immagine.

- Inserimento del nasello

• Estrarre gli auricolari

• Reinserire gli auricolari

Risoluzione dei problemi

Problema.Possiblesoluzione.
Gli occhiali Samsung Multi View 3D Glasses non funzionano	Gli occhiali Samsung Multi View 3D Glasses devono essere utilizzati vicino ai televisore. Spostare gli occhiali Samsung Multi View 3D Glasses entro una distanza massima di 6 m da televisore. Avviare un nuovo abbinamento per verifi care che il processo sia stato compitato.Verifi care le impostazioni della funzione 3D o Samsung MultiView sul televisore.La batteria potrebbe essere scarica. Ricaricare la batteria.Ancora una volta, premere bravemente il tasto di accensione.
L'audio non viene riprodotto	Premore il tasto volume – sugli occhiali por alzaro il volume.L'abbinamento causa una momentanea interruzione dell'audio quando lo si ascolta attraverso gli auricolari degli occhiali.Attendara il completamento dell'abbinamento.Tentare un nuovo abbinamento e verifi care che sia andato a buon fine.La batteria è scarica. Canicare la batteria.
L'audio non viene riprodotto o è intermittente	I dispositivi che generano onde slettromagnetiche, quali i fornì a microondo o i router wireless, possono causare una riproduzione anomala dell'audio del televisore. Tenere questi dispositivi, inclusi i dispositivi di comunicazione mobile, il più possibile lontano dal televisore.
Il LED continua a lampeggiare.Durante l'uso gli occhiali producono una serie di 'bip'	La batteria è scarica. Cancare la batteria.

Specifiche (N. modello: SSG-5900CR)

Ottiche	Lenti: Cristali liquidi	Trasmissione 35%
	Distanza operativa consigliata	2-6 m	Velocità di campo	Durante la visione 3D: 120 HzDurante la visione in modalità Samsung Multi View: 240 Hz
Peso SSG-5900	CR 42 gr
Alimentazione	Occhiali Batteria interna	da 3,7 V ai polimeri di itio
Consumo di energia	Occhiali	Durante la sola visione dello schermo: 1,3mA, Durante l'ascolto dell'audio attraverso gli aurcolari: 37mA
	Batterie	Tipo 110mAh, 3,7%
		Tempo di funzionamento	Visiono 3D: 80 ore,Visione in modalità Samsung Multi View: 3 ore
Condizioni operative	Temperatura di esercizio	Da 10°C a 40°C (50°F a 104°F)
	Temperatura di conservazione	Da -20°C a 80°C (-4 °F a 140 °F)

Le specifiche possono variare senza preavviso allo scopo di migliorare costantemente le prestazioni del prodotto.

tempo di funzionamento continuo può variare a seconda dell'ambiente di comunicazione wireless e alle condizioni d'uso.

[Raccomandazioni] - Solo UE

Con la presente, Samsung Electronics dichiara che questi Occhiali attivi 3D sono conformi ai requisiti essenziali e alle altre clausole pertinenti indicate nella Direttiva 1999/5/CE.

L'uso di questa apparecchiatura è consentito in tutti i paesi europei.

Cos'è l'Assistenza remota?

Il Servizio di Assistenza remota Samsung supporta il cliente a livello individuale attraverso un tecnico Samsung che remotamente:

• Effettua la diagnosi del televisore
- Regola le impostazioni del televisore per conto del cliente
- Esegue il ripristino del televisore alle impostazioni di fabbrica
• Installa gli aggiornamenti firmware consigliati

Come funziona?

Ottenere un servizio di assistenza remota Samsung Tech per il proprio televisore è una cosa molto semplice.

1. Basta chiamare il Contact Center Samsung e richiedere assistenza remota.

1. Selezionare Gestione remota e fornire il Pin all'agente.

1. Accedere al menu sul televisore, quindi accedere alla sezione Supporto.

1. L'agente accederà quindi al televisore. Tutto qui!

Italiano - 22

Risoluzione dei problemi

In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli qui forniti si dimostra utile per risolvere il problema, visitare il sito "www.samsung.com", quindi fare clic sulla voce Supporto, oppure chiamare il numero del Call Center riportato in ultima pagina del manuale.

Problemi Soluzioni e spiegazioni

Il televisore non si accende.	Verificare che la spina dei cavo di alimentazione CA sa correllamente collegata alla presa a carele e al televisore. Verificare che la prasa a parota sia funzionario. Provaro a premore il tasto, sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione "Il telecomando non funzona" riportata sotto.
Nessuna immagine/video.	Verificare le connessioni dei cavi, Rimuovere e nocollegare tutti i cavi collegati ai televisore e ai dispositivi estemi. Impostare l'uscita video dei dispositivi estemi (ricevitore via cavo/satellitare, lottore DVD, Blu-ray, occi) in modo che lo connessioni corrispondano all'ingresso del televisore. Ad asempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che il dispositivo collegato sia acceso. Verificare di aver solazionato la corretta sorgonto d'ingresso. Rilavviare I dispositivo connosso dopo avorno scollegato o ricollegato i cavo di alimentazione.
Il tocomando non funzona.	Scottitura lo pile dal tocomando. Verificare che lo pile siene stato inserito nel verso giusto rispiettando la polarità (-/-). Pulire la finestra di trasmissione de sanscore sul telecomamento. Puntare il tocomando verso il televisore a una distanza di 150-180 cm.
Il tocomando di ricevitore via cavo/satollitare non ricsec ad accendere o spegnere i televisore o a regolare il volume.	Programmare il tocomando dal ricevitore via cavo/satollitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satollitare per il codice del televisore SAMSUNG.

Da schermo utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia. Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Per mantenere il televisore in condizioni ottimali, aggiornare il firmware all'ultima versione disponibile scaricabile dal sito web Samsung tramite USB (Samsung.com > Supporto > Download).

Alcune delle immagini e funzioni sopra riportate sono disponibili solo per determinati modelli.

Sensore Eco e luminosità schermo

Il Sensore Eco misura la luce ambientale e ottimizza automaticamente la luminosità del televisore allo scopo di ridurre il consumo energetico. L'attivazione di questa funzione riduce o aumenta automaticamente la luminosità del televisore. Per disattivare questa funzione, accedere al Menu > Sistema > Soluzione Eco > Sensore Eco

Sensore Eco

Prestare attenzione a non ostruire il sensore. Ciò potrebbe causare una riduzione non desiderata della luminosità dell'immagine.

1. Sensore Eco: questa funzione di risparmio energetico regola automaticamente la luminosità dello schermo TV a seconda della luce ambientale rilevata dal Sensore di luminosità.
2. Per attivare o disattivare la funzione Sensore Eco, accedere al Menu > Sistema > Soluzione Eco > Sensore Eco e selezionare On o Off.
3. Precauzioni: Se la luminosità dello schemo dovesse risultare troppo bassa durante la visione del televisore in un ambiente buio, ciò potrebbe essere causato dall'attivazione della funzione Sensore Eco.

Italiano - 23

Conservazione e manutenzione

Se allo schermo del televisore è stato apposto un adesivo, rimuovendolo possono rimanere dei residui. Eliminare i residui prima di usare il televisore.

Itelaio e lo schermo del prodotto possono graffiarsi durante la pulizia. Per non graffiare il telaio e lo schermo durante la pulizia, usare un panno morbido.

Non spruzzare acqua direttamente sul prodotto. Qualsiasi liquido che riesca a penetrare all'interno del prodotto può provocare guasti, incendio o una scossa elettrica.

Pulire il prodotto con un panno morbido appena inumidito. Non utilizzare liquidi inflammabili (per es, benzene o ciluenti) né soluzioni detergenti.

Aggiornamento del televisore mediante One Connect (venduto separatamente)

La connessione di One Connect (venduto separatamente) a un televisore Samsung consente di utilizzare le ultime funzioni e contenuti disponibili senza dover acquistare un nuovo TV. Prova le funzioni e i servizi più recenti offerti da Samsung Electronics attraverso One Connect.
One Connect è venduto separatamente. One Connect consente di aggiornare il software alla versione più recente dall'anno di rilascio del prodotto One Connect acquistato. Non supportato su tutti i modelli.

Specifiche

Risoluzione del display	1920 x 1060
Caratteristiche ambiental
Temperatura d'esercizio	Da 10^ a 40^ ( 50^ a 104^ )
Umidità di esercizio	Del 10% al 80%, senza condensa
Temperatura di stoccaggio	Da -20^ a 45^ ( -4^ a 113^ )
Umidità di stoccaggio	Da 5% al 95%, senza condensa
Piedistalo notabile (Sinstra./Destra)	0^
Modello	KE55S9C
Dimensione schermo (Diagonale)	55 pollici
Suono (Uscita)	40W ( 10 × 2 , woofer 20 × 1 )
Dimensioni (L x A x F)
Corpio	1418,1 x 777,7 x 135,6 mm
Con piodistalo	1418,1 x 777,7 x 350,7 mm
Poso	27,2 Kg
Con piodistalo	30,8 Kg

Design e specifiche sono soggetti a modifiche senza preavviso.

Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

consumo elettrico tipico viene misurato conformemente allo standard IEC 62087 Ed.2

Modalità Standby

Per ridurre il consumo elettrico, scollegare il cavo di alimentazione dalla presa a parete in caso di inutilizzo prolungato del televisore.

Raccomandazioni - Solo UE

• Con la presente, Samsung Electronics dichiara che questo TV è conforme ai requisiti essenziali e alle altre clausole pertinenti indicate nella Direttiva 1999/5/CE.
• La Dichiarazione di conformità ufficiale è reperibile all'indirizzo http://www.samsung.com, accendendo alla pagina Supporto > Certificati CE, e immettendo i dati richiesti per l'identificazione del prodotto.
• Questa apparecchiatura può essere utilizzata solo in interno.
  • L'uso di questa apparecchiatura è consentito in tutti i paesi europei.

Licenze

DOLBY. DIGITAL PLUS

dts Premium Sound | 5.1

DIVX HD

HDMI

rovi guide

*MHL
