MANUALE UTENTE UE46D6000TP SAMSUNG

Ulteriori informazioni sull'uso del Manuale elettronico (p. 14)

Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C.
2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili.
3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.
4. In base alla nazione o all'area in cui viene utilizzato questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tarifa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta.
5. Alcune funzioni della TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.
6. Per ulteriori informazioni, contattare il centro di assistenza clienti Samsung locale. La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio.

Avvertenza per la visualizzazione di immagini fisse

Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o 4:3, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione continua di una immagine fissa può causare immagini residue sullo schermo LED e influenzare la qualità della riproduzione. Per ridurre questo rischio, seguire questi consigli:

• Evitare di visualizzare lo stesso canale televisivo per un lungo periodo di tempo.
• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.
• Ridurre la luminosità e il contrasto al valore minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo di bruciatura dello schermo.
• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni, consultare la relativa sezione del manuale elettronico.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un'adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall'aumento della temperatura interna del prodotto.

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.
- L'uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto.
L'aspetto del prodotto può differire in base al modello.
- Prestare attenzione quando si tocca il televisore poiché alcune parti potrebbero essere calde.

Installazione con piedistallo. Installazione con supporto a parete.

10 cm 10 cm10 cm

10 cm 10 cm 10 cm 10 cm

Corretto smaltimento di questo prodotto (WEEE/RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) (applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (per es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto

(applicabile nei paesi dell'Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie)

Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.

Accessori

Controllare che nell'imballaggio siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore.
La forma e il colore dei componenti possono variare in base al modello.
Eventuali cavi non forniti in dotazione possono essere acquistati separatamente.
Una volta aperta la confezione, verificare che non vi siano accessori nascosti dietro i materiali di imballaggio.

ATTENZIONE: INSERIRE SALDAMENTE PER EVITARE UNO SCOLLEGAMENTO ACCIDENTALE DALL'APPARECCHIO

- Telecomando e batterie (2 tipo AAA)

- Panno per la pulizia

- Istruzioni per l'utente

• Cavo di alimentazione

- Scheda di garanzia (non disponibile in tutti i paesi) / Guida alla sicurezza

Anello di ritenuta (4ea) Ferma cavo piedistallo Adattatore scheda CI

AV / Adattatore component Adattatore Scart

Può essere richiesto un rimborso se

• (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale)
• (b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).

• L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Montaggio del Piedistallo con fermacavo

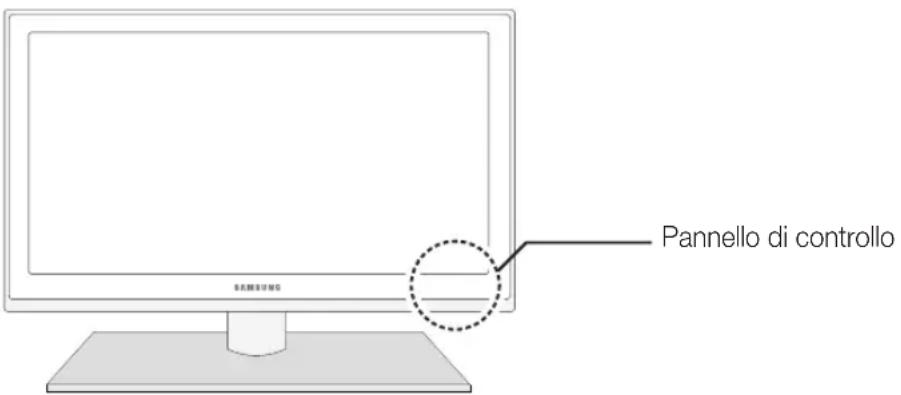

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

Pannello di controllo

	Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.
	Indicatore di alimentazione Lampeggia e si spegne quando l'alimentazione è attiva, si accende in modalità standby.
	SOURCE	Alterna tutte le sorgenti d'ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.
	MENU	Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore.
	-▲+	Regola il volume. Nel menu OSD, utilizzare i tasti -▲+ così come si usano i tasti ◀e ▶del telecomando.
	√CH^	Cambia i canali. Nel menu OSD, utilizzare i tasti √CH^ così come si usano i tasti ▼e ▲del telecomando.
	○(Alimentazione)	Spegne e accende il televisore.

Modalità Standby

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l'apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione.

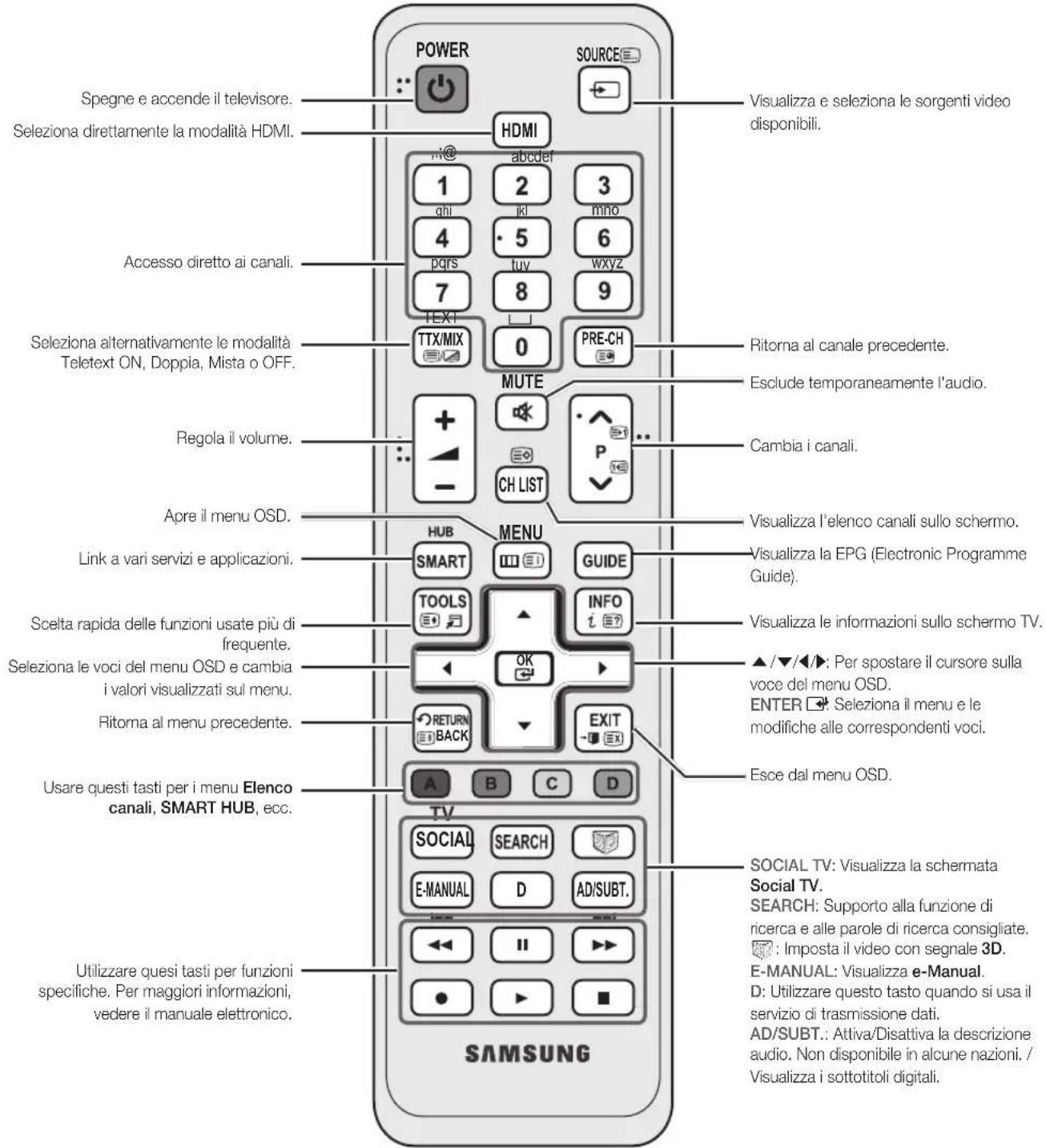

Vista del telecomando

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume.

Spegne e accende il televisore. Seleziona direttamente la modalità HDMI. Accesso diretto ai canali. Seleziona alternativamente le modalità Teletext ON, Doppia, Mista o OFF. Regola il volume. Apre il menu OSD. Link a vari servizi e applicazioni. Scelta rapida delle funzioni usate più di frequente. Seleziona le voci del menu OSD e cambia i valori visualizzati sul menu. Ritorna al menu precedente. Usare questi tasti per i menu Elenco canali, SMART HUB, ecc. Utilizzare questi tasti per funzioni specifiche. Per maggiori informazioni, vedere il manuale elettronico. SAMSUNG POWER HDMI 1 ghl 4 pqrs 7 TTX/MIX @- @- abcdef 2 kl 5 tuy 8 PRE-CH 0 MUTE + - CH LIST P ... Visualizza e seleziona le sorgenti video disponibili. Visualizza e seleziona le sorgenti video disponibili. 3 mno 6 WXYZ 9 Ritorna al canale precedente. Esclude temporaneamente l'audio. Cambia i canali. Visualizza l'elenco canali sullo schermo. Visualizza la EPG (Electronic Programme Guide). Visualizza le informazioni sullo schermo TV. ▲/▼/◄/►: Per spostare il cursore sulla voce del menu OSD. ENTER ⚫ Seleziona il menu e le modifiche alle correspondenti voci. Esce dal menu OSD. SOCIAL TV: Visualizza la schermata Social TV. SEARCH: Supporto alla funzione di ricerca e alle parole di ricerca consigliate. E-MANUAL: Visualizza e-Manual. D: Utilizzare questo tasto quando si usa il servizio di trasmissione dati. AD/SUBT.: Attiva/Disattiva la descrizione audio. Non disponibile in alcune nazioni. / Visualizza i sottotitoli digitali.

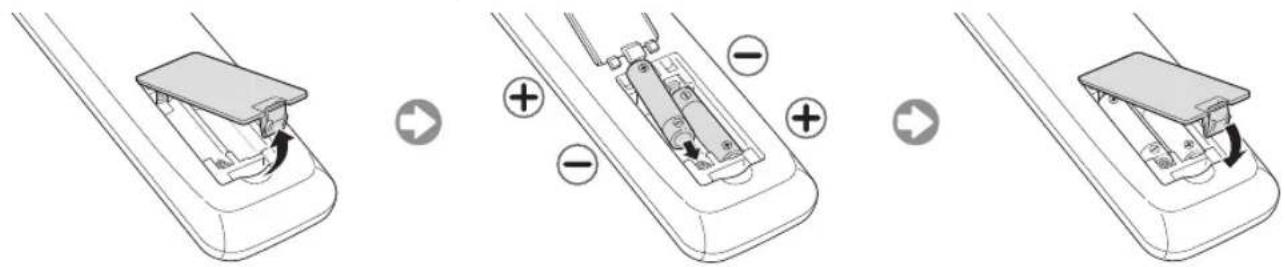

Inserimento delle batterie (tipo: AAA)

Modifica della sorgente di ingresso

Sorgente

Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore.

■TV / Est. / PC / AV / Comp. / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

In Sorgente, gli ingressi collegati vengono evidenziati.

Est. e PC rimangono sempre attive.

Se i dispositivi esterni collegati non sono evidenziati, premere il tasto rosso. Il televisore cercherà i dispositivi collegati.

Modifica Nome

In Sorgente, premere TOOLS, quindi impostare il nome della sorgente di ingresso esterna desiderata.

■VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI, impostare il televisore in modalità PC in Modifica Nome.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità DVI PC in Modifica Nome.

Quando si collega un dispositivo AV alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità Dispositivi DVI in Modifica Nome.

Modifica pref.

In Sorgente, premere TOOLS per selezionare Modifica pref. E' possibile impostare tra i Preferiti una sorgente di ingresso esterna.

Informazioni

E' possibile visualizzare informazioni dettagliate sul dispositivo esterno selezionato.

Aggiorna

In Sorgente, se i dispositivi esterni non vengono visualizzati, premere TOOLS per selezionare Aggiorna. Ricerca dispositivi connessi.

Per la migliore connessione via cavo a questo prodotto, utilizzare cavi del diametro massimo indicato di seguito:

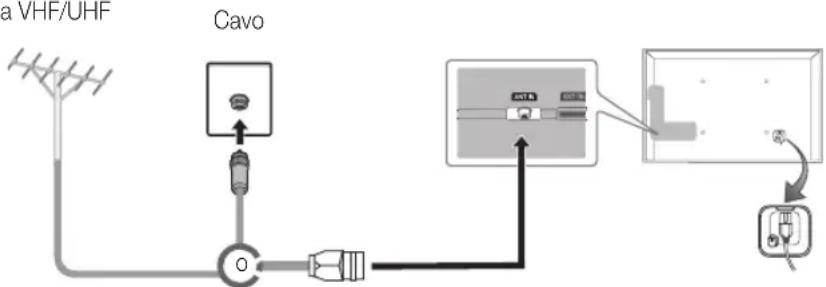

Collegamento all'antenna

Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente.

Preset: Collegare l'alimentazione e l'antenna.

Antenna VHF/UHF

a VHF/UHF Cavo

Plug & Play (Impostazione iniziale)

Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l'utente a configurare le impostazioni di base. Premere POWER. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi.

Pama di accendere il televisore, verificare che il cavo dell'antenna sia collegato (p. 6).

L'apzione può differire a seconda del paese.

1	Seleziona della lingua OSD.	Premere il tasto ▲ o ▼, quindi premere ENTER ▼. Selezionare la lingua OSD (On Screen Display) desiderata.
2	Configurazione di rete	Configurazione della connessione di rete. Premere il tasto ENTER ▼ per iniziare. Se non si conoscono le informazioni per la configurazione della rete o si preferisce eseguire l'impostazione in un momento successivo, selezionare Salta. Si consiglia di saltare momentaneamente la configurazione della rete e di consultare la sezione “Menu di rete” sul manuale elettronico per reperire le istruzioni e i requisiti di configurazione richiesti, e la sezione Connessione di rete riportata su questo manuale (Pagina 13).E' possibile configurare la connessione di rete in un momento successivo utilizzando il Menu di rete.
3	Aggiornamento software	Al termine dell'impostazione per la connessione di rete sarà disponibile l'Aggiornamento software. Selezionare Successivo per aggiornare il software del televisore. Il televisore si aggiornerà automaticamente, qualora necessario. Per aggiornare l'apparecchio in un momento successivo, selezionare Salta. Per ulteriori informazioni, vedere la sezione “Aggiornamento software” (Preferenze → Supporto) sul manuale elettronico.⚠ potrebbe richiedere alcuni istanti, a seconda dello stato della rete.
4	Selezione della modalità d'uso	Premere ▲ o ▼ per selezionare Uso dom., quindi premere due volte il tasto ENTER ▼. Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale.
5	Selezionare la nazione	Premere il tasto ◀ o ▶, quindi premere ENTER ▼. Selezionare la nazione appropriata.⚠ dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin.⚠ inserimento del codice PIN, “0-0-0-0” non è disponibile.⚠ opzione può differire a seconda del paese.
6	Impostazione della Modalità orologio	Impostare la Modalità orologio automaticamente o manualmente.
7	Selezione delle opzioni di ricerca per la sintonizzazione automatica	Premere il tasto ▲ o ▼, quindi premere ENTER ▼. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di assegnare valori numerici ai canali (frequenze canale). Per ulteriori informazioni, vedere Canale → Memorizzazione dei canali → Sintonizzazione autom.⚠ Fremere il tasto ENTER ▼ in qualsiasi momento per interrompere il processo di memorizzazione.
8	Impostare l'ordinamento canali.	I canali trovati verranno automaticamente ordinati in base a un criterio stabilito da tutte le reti televisive nazionali e locali.
9	Buona visione.	Per guardare un programma in onda, selezionare Chiudi. Per utilizzare la funzione Smart Hub, selezionare Smart Hub. Verrà avviata la funzione Smart Hub. Per maggiori dettagli, vedere la sezione “Smart Hub” sul manuale elettronico.

Per reimpostare questa funzione...

Selezionare Sistema - Plug & Play (impostazione iniziale). Digitare il PIN a 4 cifre. Il PIN predefinito è "0-0-0-0."

Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

Eseguire nuovamente Plug & Play (MENU → Sistema) per uso domestico sebbene in modalità negozio.

Nel caso si sia dimenticato il PIN, in modalità Standby premere la seguente sequenza di tasti sul telecomando per ripristinare il PIN all'impostazione predefinita "0-0-0-0": MUTE → 8 → 2 → 4 → POWER (on).

Dispositivi disponibili: DVD, lettore Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box) satellite receiver, VCR


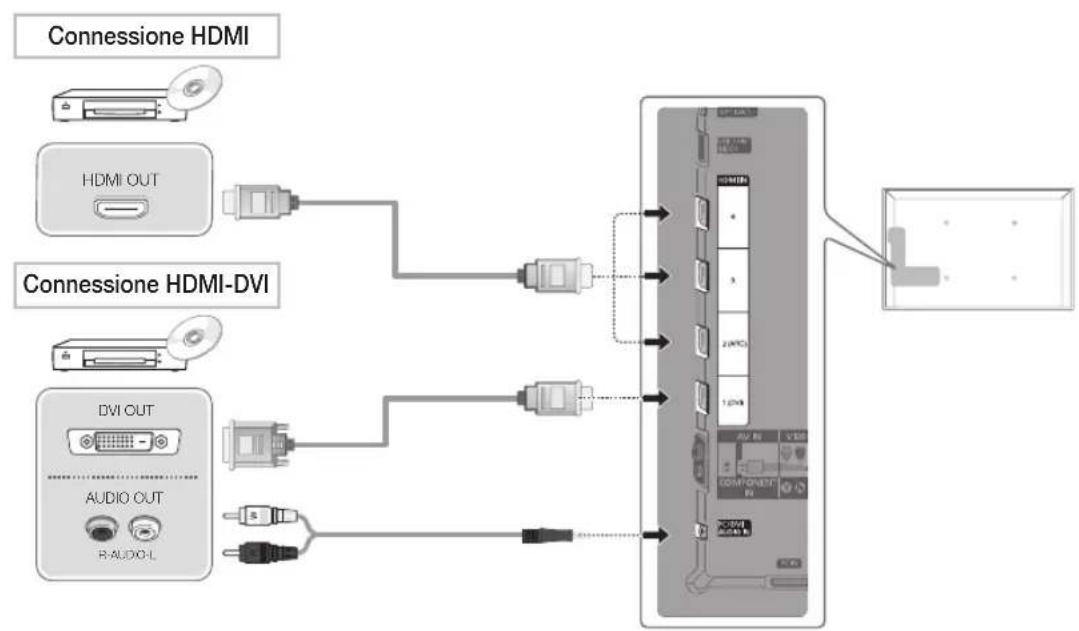

Uso di un cavo HDMI o HDMI-DVI (fino a 1080p)

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

Per una migliore qualità audio e immagine, effettuare il collegamento a un dispositivo digitale mediante un cavo HDMI.

• cavi HDMI supportano i segnali video e audio e non richiedono un canale audio.

- Per collegare il televisore a un dispositivo digitale che non supporta una uscita HDMI, utilizzare cavi HDMI/DVI e audio.

Se viene collegato al televisore un dispositivo esterno che supporta una versione HDMI precedente, l'immagine a schermo potrebbe essere disturbata (o non essere visualizzata del tutto), oppure l'audio potrebbe non essere riprodotto. In questo caso, chiedere al produttore del dispositivo esterno informazioni sulla versione HDMI supportata e, se obsoleta, richiedere un aggiornamento.

Usare un cavo HDMI di max. 14 mm di spessore.

Acquistare un cavo HDMI certificato. In caso contrario, l'immagine potrebbe non apparire sullo schermo oppure potrebbe verificarsi un errore di connessione.

- Si consiglia l'uso di un cavo base HDMI ad alta velocità o ethernet. Questo prodotto non supporta la funzione ethernet via HDMI.

Questo prodotto supporta le funzioni 3D e ARC (Audio Return Channel) attraverso cavo HDMI. Notare che la funzione ARC è supportata solo dalla porta HDMI IN 2(ARC).

La funzione ARC consente l'uscita audio digitale attraverso la porta HDMI IN 2(ARC). Può essere attivata solo quando il televisore è collegato a un ricevitore audio in grado di supportare la funzione ARC.


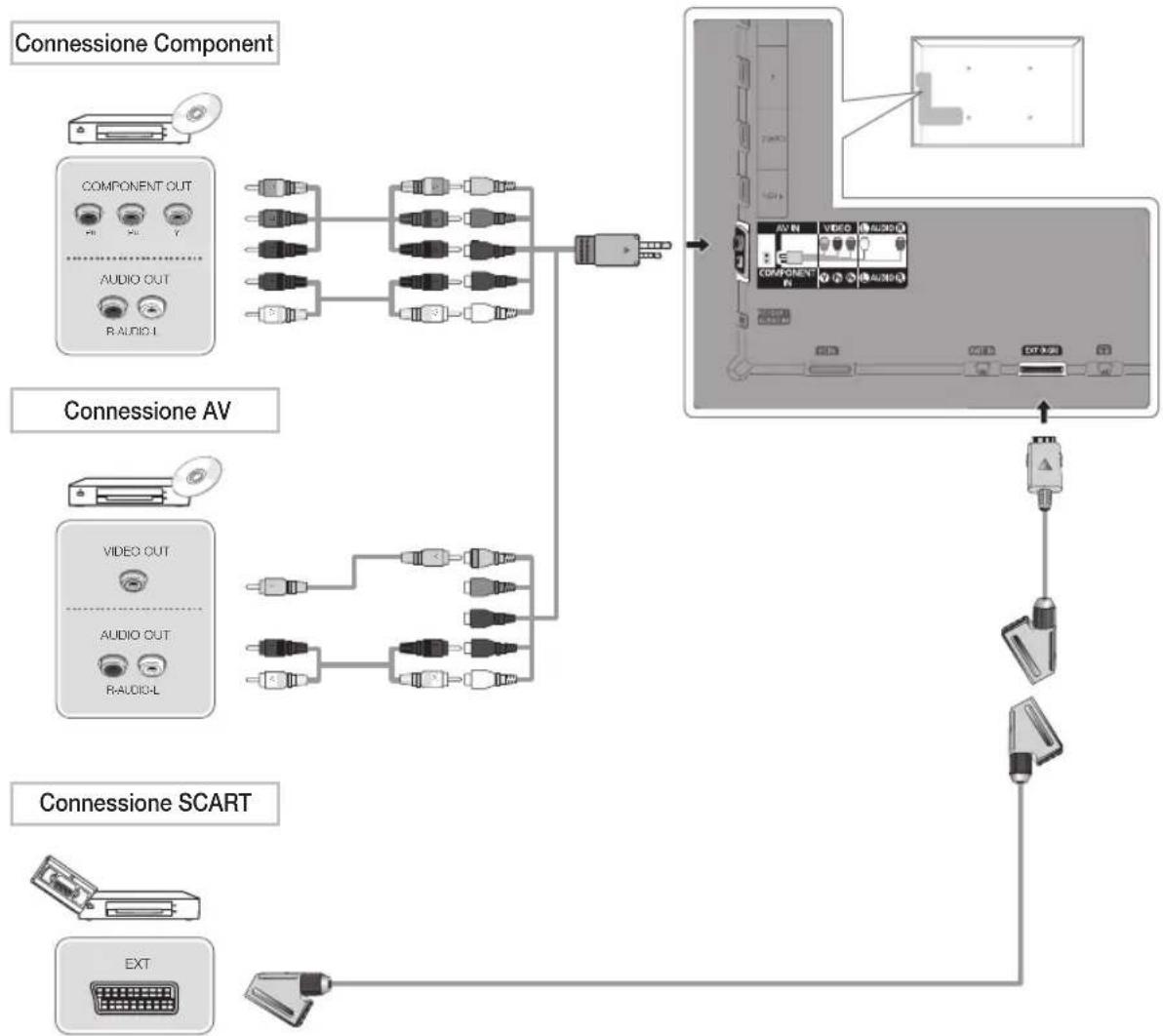

Uso di un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart

In modalità Est., l'uscita DTV supporta solo video e audio SD MPEG.
Durante il collegamento a AV IN, il colore del jack AV IN [VIDEO] (verde) non corrisponderà a quello del cavo video (giallo).
Per ottenere la migliore qualità delle immagini, si consiglia l'uso della connessione Component rispetto alla connessione A/V.

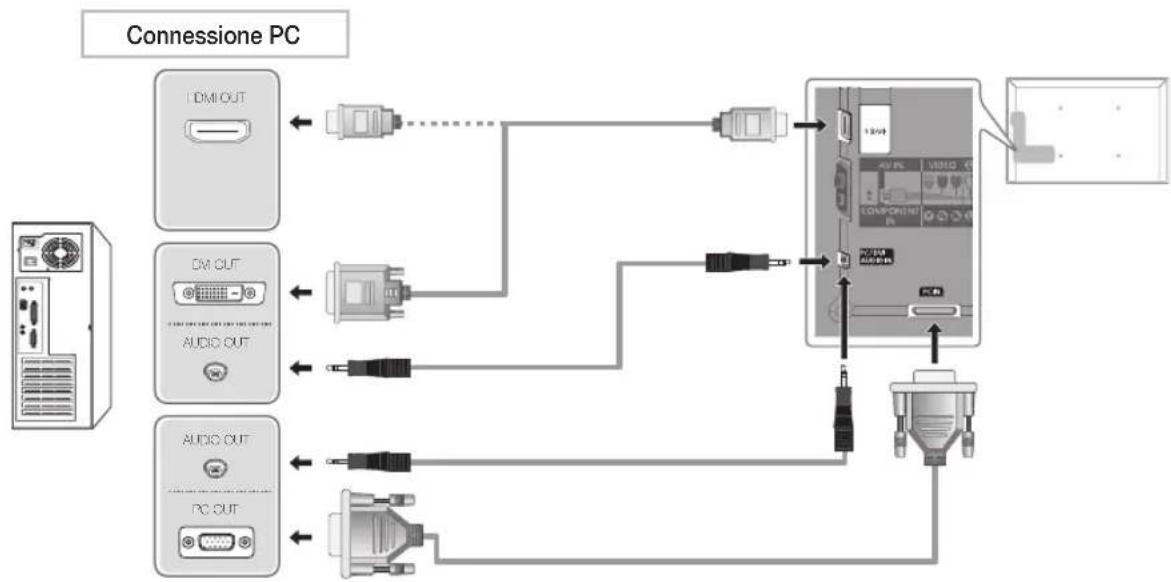

Uso di un cavo HDMI, HDMI-DVI o D-sub

La connessione mediante cavo HDMI potrebbe non essere supportata a seconda del modello di PC in uso.

Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI)

La risoluzione ottimale è 1920 X 1080 a 60 Hz.

Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz)				Frequenza di clock dei pixel (MHz)	Polarità sync (O/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT / DTV CEA	1920 x 1080p 67,500 60,000 148,500 +/+

NOTA

• Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI).

- La modalità interlacciata non è supportata.

- Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

• Le modalità Separata e Comp. sono supportate. La modalità SOG (Sync On Green) non è supportata.


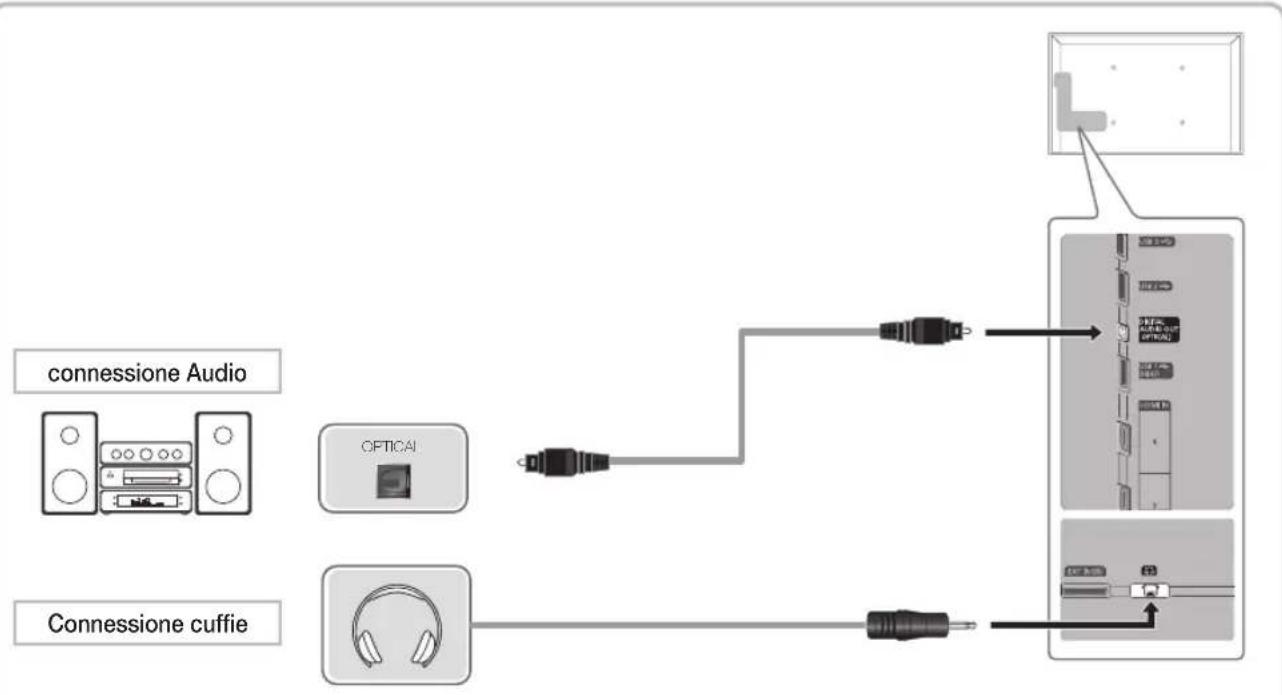

Uso di un collegamento ottico (digitale) o cuffie

- Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema.

L'audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5.1 CH.
- Quando il ricevitore (home theatre) è impostato su On, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l'audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare il jack dell'uscita audio digitale del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre.

Cuffie ☐: E' possibile collegare le cuffie all'uscita cuffie del televisore. Quando le cuffie sono collegate, l'audio proveniente dagli altoparlanti interni viene disabilitato.

Collegando le cuffie al televisore, l'uso della funzione audio non è disponibile.

E' possibile regolare in modo indipendente il volume delle cuffie e quello del televisore.

Connessione a uno slot COMMON INTERFACE

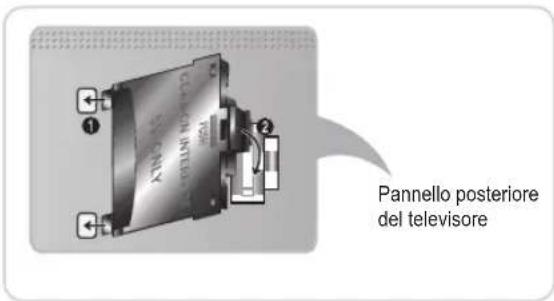

Collegamento dell'adattatore di schede CI

Collegare l'adattatore come mostrato sotto.

Per collegare l'adattatore della SCHEDA CI, seguire questi passaggi.

Si consiglia di collegare l'adattatore prima di eseguire l'installazione del sistema di montaggio a parete o di inserire la "SCHEDA CI o CI+".

1. Inserire l'adattatore della SCHEDA CI nelle due aperture sul prodotto ①.

Oercare le due aperture sul retro del televisore. Le due aperture sono posizionate lateralmente alla porta COMMON INTERFACE.

Pannello posteriore del televisore

1. Inserire l'adattatore della SCHEDA CI nella porta COMMON INTERFACE sul prodotto ②.

2. Inserire la "SCHEDA Cl o Cl+"

Si consiglia di inserire la scheda CI prima di installare il televisore a parete. In caso contrario, l'inserimento della scheda potrebbe risultare difficoltà.

Inserire la scheda solo dopo aver collegato l'adattatore della SCHEDA CI al televisore. In caso contario, potrebbe risultare difficoltàse collegare il modulo.

Uso della "SCHEDA CI o CI+"

Per la visione di canali a pagamento è necessario inserire una "SCHEDA CI o Cl+".

- Non inserendo una "SCHEDA CI o Cl+", alcuni canali visualizzeranno il messaggio "Segnale criptato".

- Le informazioni di pairing che contengono un numero telefonico, l'ID della "SCHEDA CI o CI+", l'ID host e altri dati, verranno visualizzate entro 2\~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio.

- Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il messaggio "Updating Completed", a indicare che l'elenco dei canali è stato aggiornato.

CI CARD COMMON INTERFACE 5V ONLY

NOTA

E' necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale.

Estrarre con delicatezza la "SCHEDA CI o Cl+" tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni.

Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa.

• La posizione dell'alloggiamento COMMON INTERFACE può variare a seconda del modello.

La "SCHEDA Cl o Cl+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

In caso di problemi, contattare il fornitore del servizio.

Inserire una "SCHEDA CI o CI+" in grado di supportare le impostazioni dell'antenna. Lo schermo non visualizzerà le immagini oppure queste saranno distorte.

Connessione di rete

E' possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless.

Connessione di rete - Wireless

E' possibile collegare il televisore alla LAN utilizzando un modem o un router wireless standard. Per effettuare il collegamento in modo wireless, collegare per prima cosa l'Adattatore LAN wireless Samsung (modello WIS09ABGN, WIS09ABGN2, WIS10ABGN - in vendita separatamente) alla porta USB 1 (HDD) o USB 2 sul retro del televisore.

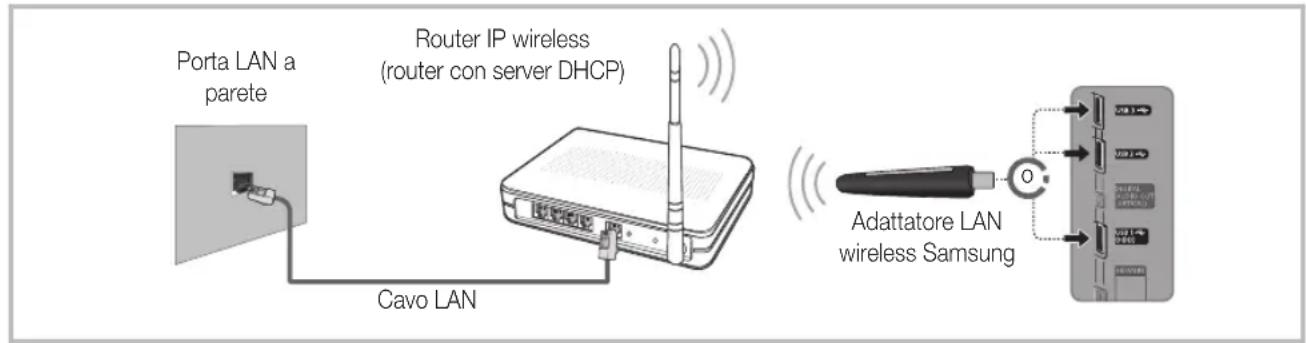

Porta LAN a parete Router IP wireless (router con server DHCP) Cavo LAN Adattatore LAN wireless Samsung

L'adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802,11a/b/g e n. Samsung consiglia di utilizzare il protocollo IEEE 802,11n. La riproduzione di un video mediante connessione IEEE 802.11b/g potrebbe non essere fluida.

La maggior parte dei sistemi di rete wireless dispone di un sistema di sicurezza che implica l'uso di dispositivi che accedano alla rete attraverso un Router wireless (tipicamente un router IP wireless) per la trasmissione di un codice di sicurezza crittografato denominato chiave di accesso.

Selezionando la modalità Pure High-throughput (Greenfield) 802,11n con crittografia di tipo WEP, TKIP o TKIP AES (WPS2Mixed) per il proprio Router wireless, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi.

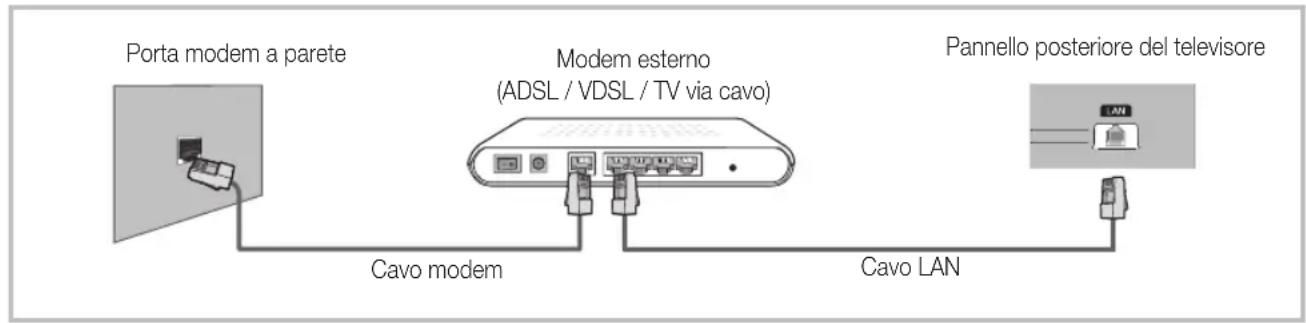

Connessione di rete - Via cavo

Esistono principalmente due modi per collegare il televisore alla rete via cavo, a seconda dell'impostazione di rete. Di seguito vengono descritti più in dettaglio:


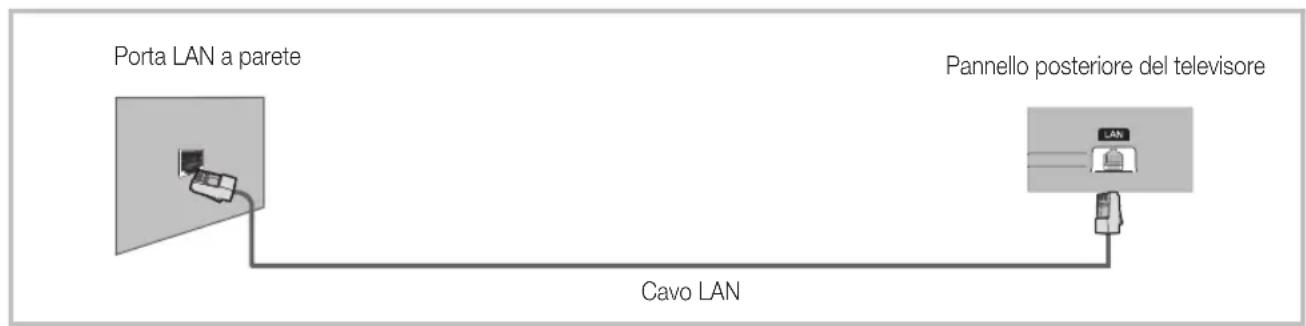

Porta LAN a parete Cavo LAN Pannello posteriore del televisore

Non supportato quando la velocità di rete è inferiore a 10 Mbps.

Come visualizzare il manuale elettronico

E' possibile leggere l'introduzione e le istruzioni riguardanti le funzioni memorizzate nel televisore.

MENU → Supporto → e-Manual → ENTER

Per tornare al manuale elettronico, premere E-MANUAL sul telecomando.

Se al menu non è attivo, la funzione Prova ora non è disponibile.

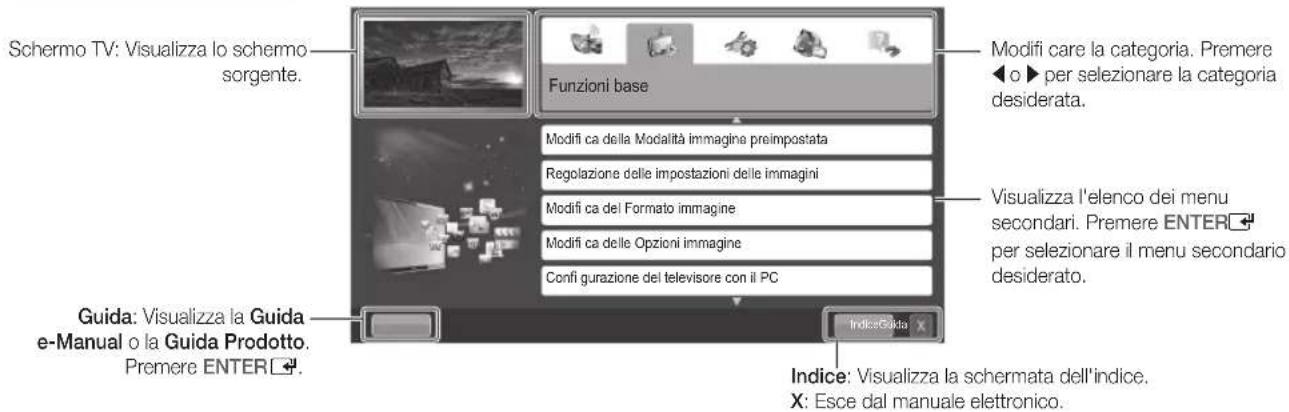

Visualizzazione schermo

Schermo TV: Visualizza lo schermo sorgente. Modifi care la categoria. Premere ◀ o ▶ per selezionare la categoria desiderata. Funzioni base Modifi ca della Modalità immagine preimpostata Regolazione delle impostazioni delle immagini Modifi ca del Formato immagine Modifi ca delle Opzioni immagine Confi gurazione del televisore con il PC Visualizza l'elenco dei menu secondari. Premere ENTER ▼ per selezionare il menu secondario desiderato. Guida: Visualizza la Guida e-Manual o la Guida Prodotto. Premere ENTER ▼. Indice: Visualizza la schermata dell'indice. X: Esce dal manuale elettronico.

Uso della Guida

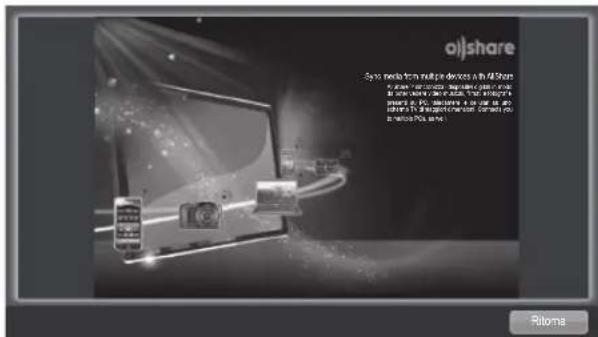

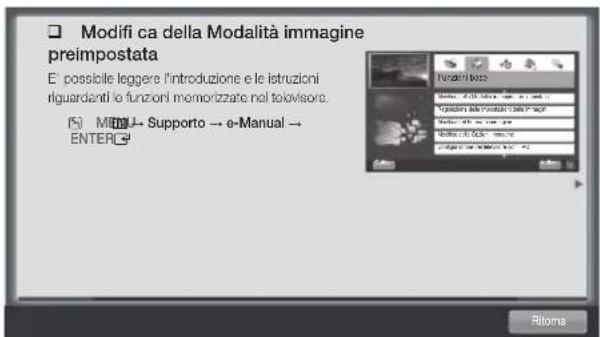

Visualizzazione della Guida e-Manual e della Guida Prodotto premendo il tasto Guida.

Modifi ca della Modalità immagine preimpostata E: possibile leggere l'introduzione e le istruzioni riguardanti lo funzioni memorizzate nel tevisors. MINTO → Supporto → e-Manual → ENTER FUNDITI BASES Modela di Parte di Parte di Parte di Parte Modalità immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immagine immanine Ritoma

Viene visualizzata la Guida e-manual come mostrato sopra. Viene visualizzata la Guida Prodotto come mostrato sopra.

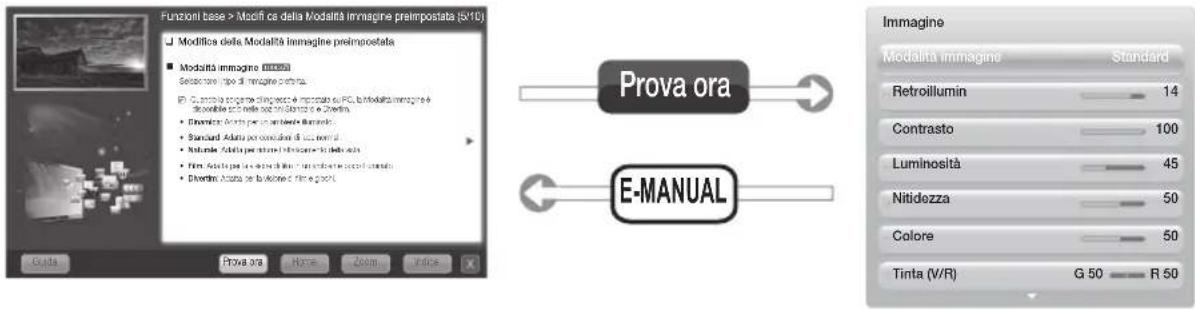

Passaggio dal manuale elettronico ai menu corrispondenti.

Funzioni base > Modifi ca della Modalità immagine preimpostata (x10) Modifica della Modalità immagine preimpostata Modalità immagine Società tipo di immagine prorata. C. mania prodotti di impiato e impiato su PC, biModalità immagine è scrivabile in nella via di Stanz e Chirino. Eversita Aviva per un ambienti Barreatici Standard Adura per consideri di litro normal Natura Aviva per un ambienti di la data area Film Adura per un ambienti di la data area Diverima Aviva per un ambienti di la data area Prova ora E-MANUAL Guida Prova ora Home Zoom Index Imagine Modalità immagine Standard Retroillumin 14 Contrasto 100 Luminosità 45 Nitidezza 50 Colore 50 Tinta (V/R) G 50 R 50

Questa funzione non è disponibile in alcuni menu.

Metodo 1 Metodo 2

1. Durante la visione del manuale elettronico, spostare il cursore su Prova ora per eseguire il menu corrispondente.

2. Per tornare alla schermata del manuale, premere E-MANUAL.

3. Premere ENTER 📋 alla selezione dell'Area contenuti. Il messaggio "Eseguire?" verrà visualizzato a schermo. Selezionare Sì quindi premere ENTER 📋. Viene visualizzata la finestra dei menu OSD.

4. Per tornare alla schermata del manuale, premere E-MANUAL.

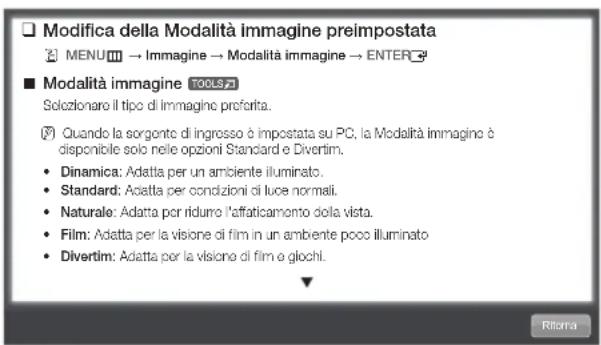

Visualizzazione dei contenuti

Modifica della Modalità immagine preimpostata (5/10) ■ Modifica della Modalità immagine preimpostata ■ MIOU → Immagine → Modalità immagine → ENTER L# ■ Modalità immagine (TOM 5.5) Selezioni il tipo si immagine preferits. 2°. Quando la sorgiente di ingresso è impostata su PC, la Modalità immagine è disponibile come nelà opvioni Standard e Divertim. • Dinamica: Adala per un ambienta illuminato. • Standard: Adala per condizioni di luce normal. • Naturalia: Adala per figure l'afficamento della vista. • Film: Adala per la visione di film in un ambiente poco illuminato • Divertim: Adala per la visione di film e giochi.

Area contenuti: Se è stato selezionato un menu secondario, quest'area offre i contenuti degli argomenti. Per passare alla pagina precedente o successiva premere ◀ o ▶.

Prova ora: Visualizza i menu corrispondenti.

Home: Passa alla pagina home del manuale elettronico

Zoom: Ingrandisce la schermata.

Indice: Visualizza la schermata dell'indice.

Visualizzazione dei contenuti

Durante la visione delle istruzioni contenute nel manuale elettronico, selezionare Zoom per ingrandire lo schermo. E' possibile scorrere la pagina ingrandita utilizzando i tasti ▲ o ▼.

For tornare alla schermata precedente, premere RETURN.

Modifica della Modalità immagine preimpostata MENU → Immagine → Modalità immagine → ENTER ■ Modalità immagine TOOLS Selectonaro il tipo di immagine proferta. Quando la sorgento di ingresso è impostata su PC, la Modalità immagine è disponibile solo nelle opzioni Standard e Divertim. Dinamica: Adatta per un ambiente illuminato. Standard: Adatta per condizioni di luce normali. Naturale: Adatta per riduro l'affaticamento della vista. Film: Adatta per la visione di film in un ambiente poco illuminato Divertim: Adatta per la visione di film e giochi.

Ricerca di una parola chiave attraverso la pagina dell'indice

Cuesta funzione potrebbe non essere supportata a seconda della lingua.

1. Per cercare una parola chiave, selezionare Indice.
2. Premere ◀ o ▶ per selezionare l'ordine desiderato, quindi premere ENTER.
3. Premere ▲ o ▼ per selezionare una parola chiave da visualizzare, quindi premere ENTER.
4. E' possibile visualizzare la schermata di istruzioni corrispondente del manuale elettronico.

Per chiudere la schermata Indice, premere RETURN.

Installazione del supporto a parete

Installazione del kit di supporto a parete

Il kit di supporto a parete (venduto separatamente) consente di montare il televisore direttamente a una parete. Per informazioni dettagliate sull'installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per eventuali danni al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Preparazione per l'installazione di un supporto a parete

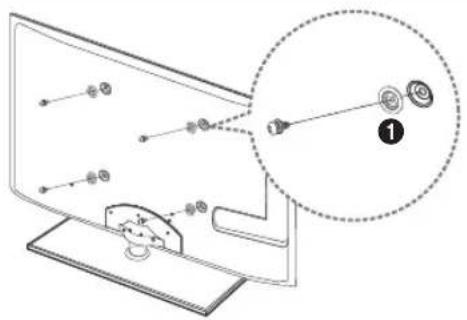

Esempio A. Installazione del supporto a parete SAMSUNG

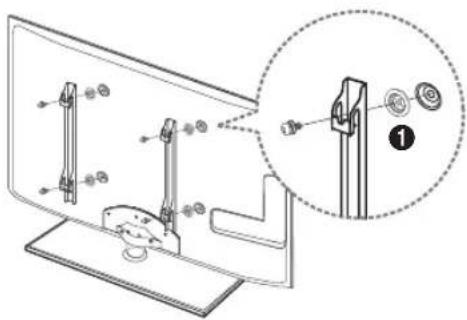

Esempio B. Installazione di un supporto a parete di altra marca.

Per installare un supporto a parete, utilizzare un anello di ritenuta ①.

Specifiche del kit di supporto a parete (VESA)

Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell'unità e lesioni personali.

NOTA

Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di supporto a parete.

All'acquisto di un kit di supporto a parete, verrà fornita la guida all'installazione e tutte le parti necessarie per il montaggio.

Non utilizzare viti non conformi agli standard VESA.

Non utilizzare viti più lunghe delle dimensioni standard o non conformi alle specifiche dello standard VESA. Viti troppo lunghe possono danneggiare i componenti interni del televisore.

Per montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche.

Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando lesioni personali. Samsung non può essere ritenuta responsabile per tali incidenti.

Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di supporto a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite.

Il nostro modello da 55" non è conforme alle specifiche VESA. Di conseguenza, per questo modello è necessario utilizzare l'apposito kit di supporto a parete Samsung.

Non montare il televisore con una inclinazione superiore ai 15 gradi.

Famiglia di prodotti	pollici Spec. VESA (A * B) Vite standard Quantità
TV LED	19~22 75	X 75	M4	4
	23~27 200	X 100
	32~40 200	X 200	M846~55 400 X 400
	60~65 600	X 400

A B

Non installare il kit di supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche

Ricerca e risoluzione guasti

In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli si dimostra utile per risolvere il problema, visitare il sito "www.samsung.com", quindi fare clic sulla voce Supporto, oppure chiamare il numero del Call Center riportato in ultima pagina del manuale.

Problemi Soluzioni e spiegazioni
Il televisore non si accende.	Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e al televisore.Verificare che la presa a parete sia funzionante.Provare a premere il tastoPOWERSul televisore per verificare che il problema non sia il telecomando.Se il televisore si accende, vedere la sezione "Il telecomando non funziona" riportata sotto.
Nessuna immagine/video.	Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni).Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore.Verificare che il dispositivo collegato sia acceso.Selezionare la corretta sorgente del televisore premendo il tastoSOURCE sul telecomando.Riavviare il dispositivo dopo aver scollegato e ricollegato il cavo di alimentazione.
Il telecomando non funziona. • Sostituire le batterie prestando attenzione a rispettare le polarità (+/-).Pulire la finestra di trasmissione del sensore sul telecomando.Puntare il telecomando direttamente sul televisore a una distanza di 150~180 cm.
Il telecomando del ricevitore via cavo/satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume.	Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG.

Lo-schermo LED TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri sullo schermo. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

È possibile mantenere il televisore nelle condizioni ottimali eseguendo regolarmente tramite USB l'aggiornamento del firmware all'ultima versione disponibile sul sito (samsung.com → Supporto → Download).

Licenza

Elenco delle funzioni disponibili

Eccellente networking e interfaccia digitale: Con un sintonizzatore digitale HD incorporato, le trasmissioni HD senza abbonamento possono essere visualizzate senza ricevitore via cavo / ricevitore STB (Set-Top-Box) satellitare.

3D

Questa entusiasmante nuova funzione consente la visione tridimensionale dei contenuti 3D.

SMART HUB

Il Gateway a tutti i contenuti integrati in un'unica posizione

• E' tutto integrato per fornire all'utente una guida semplice alle varie opzioni di intrattenimento
• L'interfaccia utente (UI) consente un controllo semplice e intuitivo delle opzioni di intrattenimento
• Accesso a diverse Apps, il cui numero cresce giorno per giorno.
• Personalizzazione del televisore, raggruppando e ordinando le Apps in base ai propri gusti.

AllShare™

AllShare™ collega televisore e cellulare Samsung / dispositivi compatibili attraverso una rete.

Anynet+ (HDMI-CEC)

Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+.

Conservazione e manutenzione

Eventuali adesivi applicati allo schermo TV potrebbero lasciare residui una volta rimossi. Pulire lo schermo prima di guardare i programmi TV.

Non spruzzare acqua o soluzioni detergenti direttamente sul prodotto. Qualsiasi liquido che riesca a penetrare all'interno del prodotto può provocare guasti, incendio o una scossa elettrica.

Pulire il prodotto con un panno morbido appena inumidito.

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore

1. Avvitare saldamente i ganci alla parete. Verificare che le viti siano state fissate saldamente alla pareti.

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher.
Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

1. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore.

Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.
Specifiche delle viti

Per i modelli da 19 \~ 27 pollici: M4

Per i modelli da 32 \~ 65 pollici: M8

1. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente.

Installare il televisore il più vicino possibile alla parete in modo che non possa cadere all'indietro.

Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore.

Slegare il cavo prima di spostare il televisore.

1. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l'eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Specifiche

Risoluzione del display 1920 x 1080
Caratteristiche ambientaliTemperatura di esercizioUmidità di esercizioTemperatura di stoccaggioUmidità di stoccaggio	10°C to 40°C (50°F to 104°F)10% to 80%, non-condensing-20°C to 45°C (-4°F to 113°F)5% to 95%, non-condensing
Sistema TV Analogico: B/G, D/K, L, I (in base alla nazione selezionata) Digitale: DVB-T/DVB-C
Sistema colore/video Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Sistema audio BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC.
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480pAudio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.
Piedistallo ruotabile (Sinistra / Destra)	-20° ~ 20°
Nome modello UE32D6000 UE37D6000 UE40D6000
Dimensione schermo 32 inches 37 inches 40 inches
Suono(Uscita) 10 W X 2
Dimensioni (Lar x Pro x Alt)CorpoCon piedistallo	768,0 X 29,9 X 475,3 mm768,0 X 240,0 X 533,4 mm	890,0 X 29,9 X 544,3 mm890,0 X 255,0 X 601,8 mm	955,2 X 29,9 X 580,7 mm955,2 X 255,0 X 638,0 mm
PesoSenza piedistalloCon piedistallo	7,3 kg10,0 kg	9,4 kg12,7 kg	10,9 kg14,2 kg
Nome modello UE46D6000 UE55D6000
Dimensione schermo 46 inches 55 inches
Suono(Uscita)	10 W X 2	15 W X 2
Dimensioni (Lar x Pro x Alt)CorpoCon piedistallo	1090,6 X 29,9 X 657,1 mm1090,6 X 275,0 X 714,1 mm	1281,2 X 29,9 X 763,9 mm1281,2 X 305,0 X 820,9 mm
PesoSenza piedistalloCon piedistallo	13,5 kg17,1 kg	18,0 kg22,2 kg

Design e specifiche sono soggetti a modifiche senza preavviso.
Per informazioni riguardanti l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.
Con la presente Samsung dichiara che questo LED TV è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Diagrammi a blocchi

