Type de produit	Robot nettoyeur de piscine automatique
Marque	Dolphin
Modèle	Escape
Protection du moteur	IP 68
Profondeur minimale	0,4 m (1,33 pi)
Profondeur maximale	5 m (16,4 pi)
Alimentation électrique (entrée)	100-125 V AC / 220-230 V AC, 50-60 Hz
Alimentation électrique (sortie)	< 30 V DC, IP 54
Système de nettoyage	Brossage actif et filtration par panier et boîte à filet
Fonctions principales	Nettoyage automatique du fond, des parois et de la ligne d'eau
Entretien courant	Nettoyage du panier de filtration et de la boîte à filet après chaque cycle
Entretien périodique	Nettoyage des panneaux ultrafins au moins une fois par mois
Nettoyage de l'hélice	Démontage du couvercle pour retirer les débris
Conditions d'utilisation de l'eau	Chlore ≤ 4 ppm, pH 7,0-7,8, température 6-35°C, NaCl ≤ 5000 ppm
Sécurité électrique	Utiliser exclusivement l'alimentation d'origine, déconnecter avant entretien
Distance de sécurité	Alimentation à 3,5 m minimum du bord de la piscine
Rangements hors saison	Vider l'eau, nettoyer les filtres, enrouler le câble, stocker à 5-45°C à l'abri du gel
Pièces détachées et réparabilité	Panier de filtration, boîte à filet, panneaux ultrafins, couvercle d'hélice, câble flottant
Utilisateurs	Ne convient pas aux personnes (y compris enfants) avec capacités réduites sans supervision

FOIRE AUX QUESTIONS - Escape DOLPHIN

Comment mettre en marche le robot nettoyeur de piscine Dolphin Escape ?

Placez l'alimentation à 3,5 m du bord, déroulez complètement le câble flottant, connectez-le à l'alimentation en alignant l'ergot et en tournant dans le sens horaire. Branchez l'alimentation (position éteinte), introduisez le robot dans la piscine, puis allumez l'alimentation.

Que faire si le robot ne se déplace pas ?

Vérifiez la connexion du câble flottant à l'alimentation. Si nécessaire, débranchez, ouvrez le couvercle de l'hélice et retirez les obstructions. Vérifiez aussi que les chenilles et les roues ne sont pas bloquées.

Comment nettoyer le panier de filtration après usage ?

Assurez-vous que l'alimentation est éteinte et débranchée. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour libérer le panneau du bas et extraire les déchets, puis rincez le panier au jet d'eau.

À quelle fréquence dois-je nettoyer les panneaux de filtration ultrafins ?

Il est recommandé de nettoyer les panneaux ultrafins au moins une fois par mois. Démontez-les avec les pouces, rincez-les au jet d'eau, puis réassemblez-les et remettez-les en place.

Que faire si le robot tourne sur lui-même ?

Cela peut être dû à un panier de filtration bouché, des débris dans l'hélice, une mauvaise position de l'alimentation ou une eau hors des valeurs spécifiées. Nettoyez le panier, retirez les débris, repositionnez l'alimentation ou ajustez la chimie de l'eau.

Comment nettoyer la boîte à filet ?

Éteignez et débranchez l'alimentation. Ouvrez le couvercle des filtres, soulevez la boîte à filet, rincez-la au jet d'eau. Ne laissez pas sécher avant nettoyage.

Pourquoi le robot ne grimpe-t-il pas sur les murs ?

Vérifiez le panier de filtration et la boîte à filet (nettoyez-les si besoin). Les algues sur les murs ou un pH incorrect peuvent aussi en être la cause. Brossez les murs et ajustez le pH. Enlevez les débris de l'hélice.

Quelles sont les conditions d'eau acceptables pour utiliser le robot ?

L'eau doit avoir un taux de chlore ≤ 4 ppm, un pH entre 7,0 et 7,8, une température entre 6 et 35°C et un taux de NaCl ≤ 5000 ppm.

Comment ranger le robot hors saison ?

Assurez-vous qu'il ne reste pas d'eau à l'intérieur. Nettoyez bien le panier et la boîte à filet, remettez-les en place. Enroulez soigneusement le câble sans plis. Stockez-le à l'abri du soleil, des intempéries et du gel, entre 5 et 45°C.

Que faire si le câble flottant a des replis ?

Les replis peuvent nuire aux déplacements du robot. Déroulez complètement le câble et laissez-le tendu au soleil pendant une journée pour éliminer les plis.

MODE D'EMPLOI Escape DOLPHIN

Nettoyeur de piscine robotique Mass 14

Mode d'emploi

Table des matières

1. INTRODUCTION .... 3
2. SPECIFICATIONS....3
3. AVERTISSEMENTS ET MESURES DE PRECAUTION ....3

3.1 Avertissements....3
3.2 Mesures de précaution ....3

1. PIECES DU NETTOYEUR DE PISCINE....4
2. UTILISATION DU NETTOYEUR DE PISCINE ....5

5.1 Préparation .... 5
5.2 Introduction du nettoyeur dans la piscine 6
5.3 Sortie du nettoyeur hors de la piscine....6

1. NETTOYAGE DU PANIER DE FILTRAGE ....8

6.1 Nettoyage après usage....8
6.2 Nettoyage périodique....9

1. NETTOYAGE DU BOITE A FILET....10
2. NETTOYAGE DE L'HELICE....11
3. RANGEMENT HORS SAISON 12
4. DEPANNAGE....12

Nettoyeur de piscine robotique Mass 14

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 ft)

Profondeur maximale: 5 m (16,4 ft)

Alimentation numérique

Entrée : 100-125 AC Volts / 220-230 AC Volts

50-60 Hertz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3.5 m (12 ft) au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm max.
pH 7.0 - 7.8
Température 6-35°C (43-95°F)
NaCl 5000 ppm max.

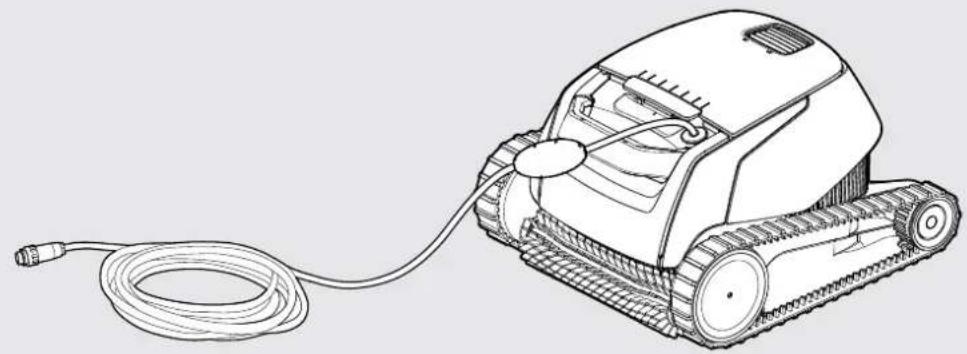

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modèle Mass 14

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

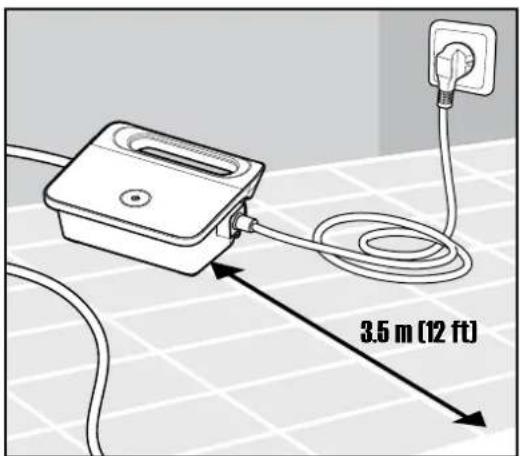

5.1.1 Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3.5 m (12 ft) du bord de celle-ci.

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

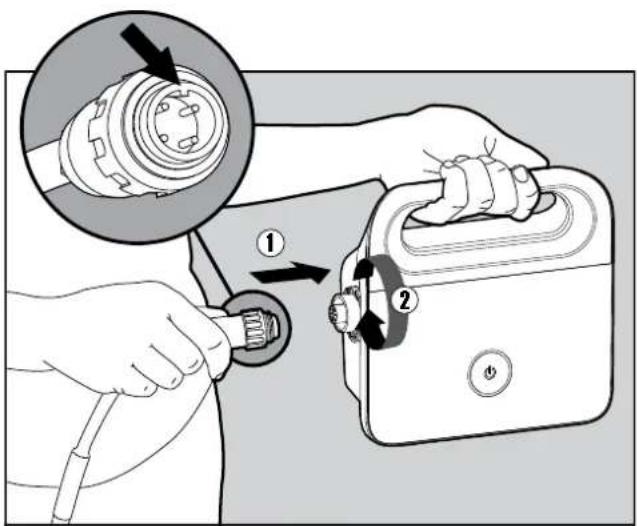

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

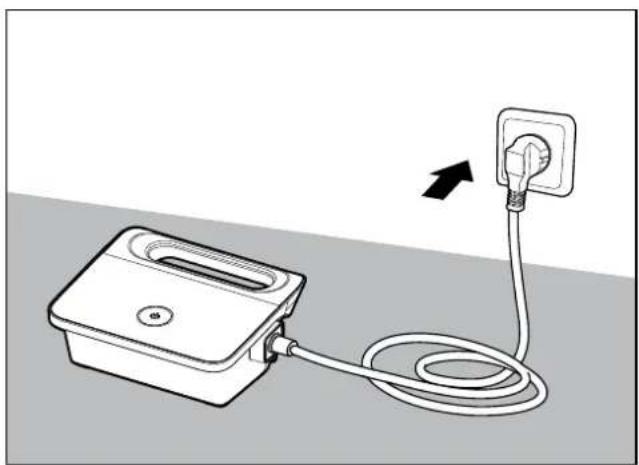

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte.

5.2 Introduction du nettoyeur dans la piscine

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

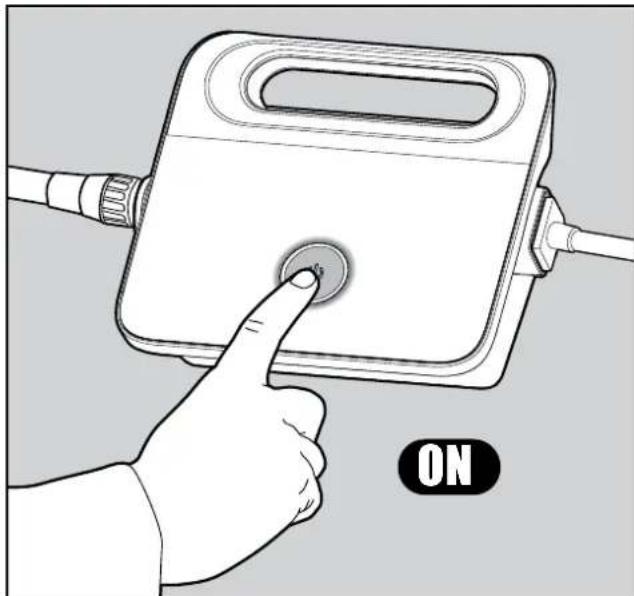

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

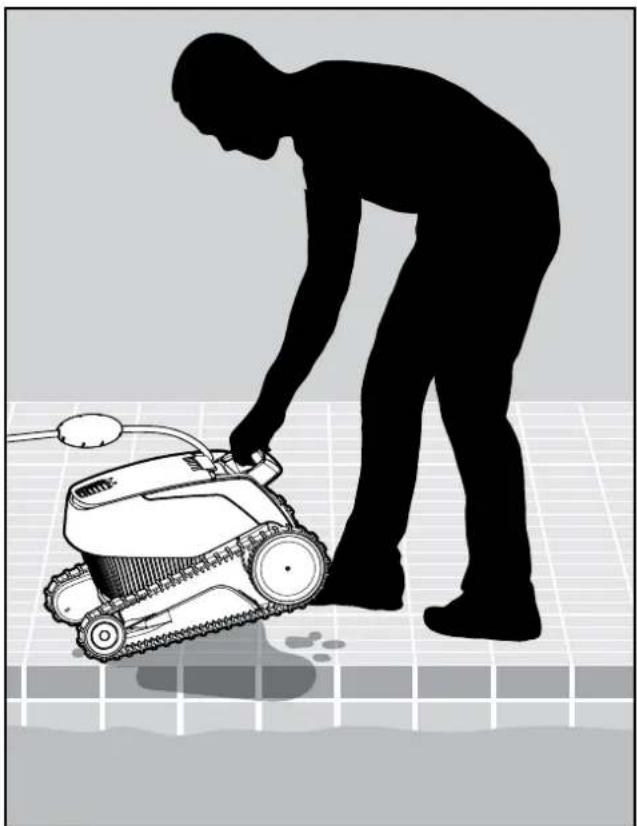

5.3 Sortie du nettoyeur hors de la piscine

5.3.1

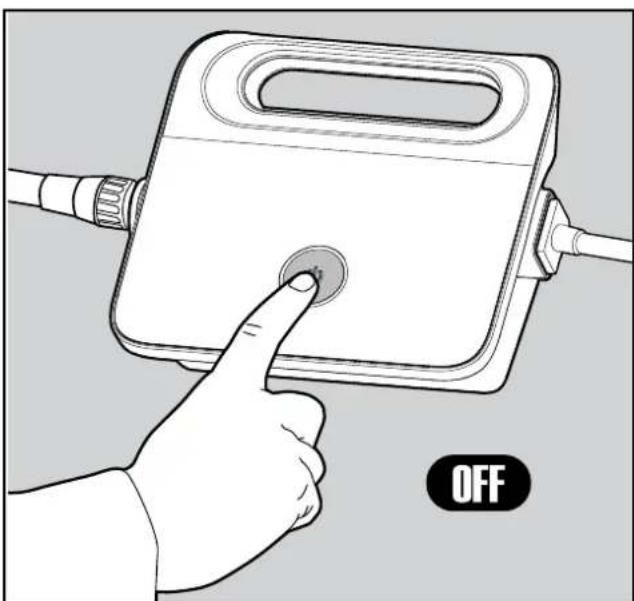

Eteignez l'alimentation et débranchez le câble de la prise de courant.

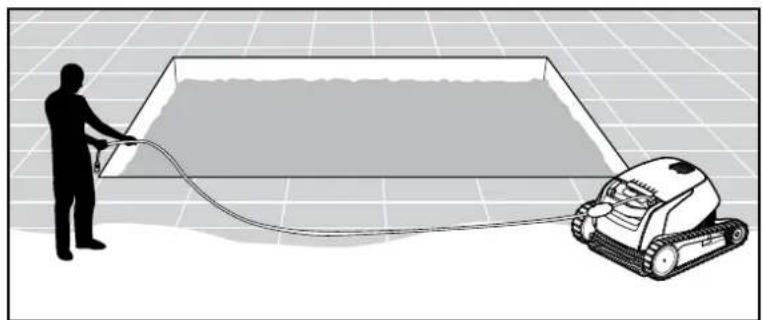

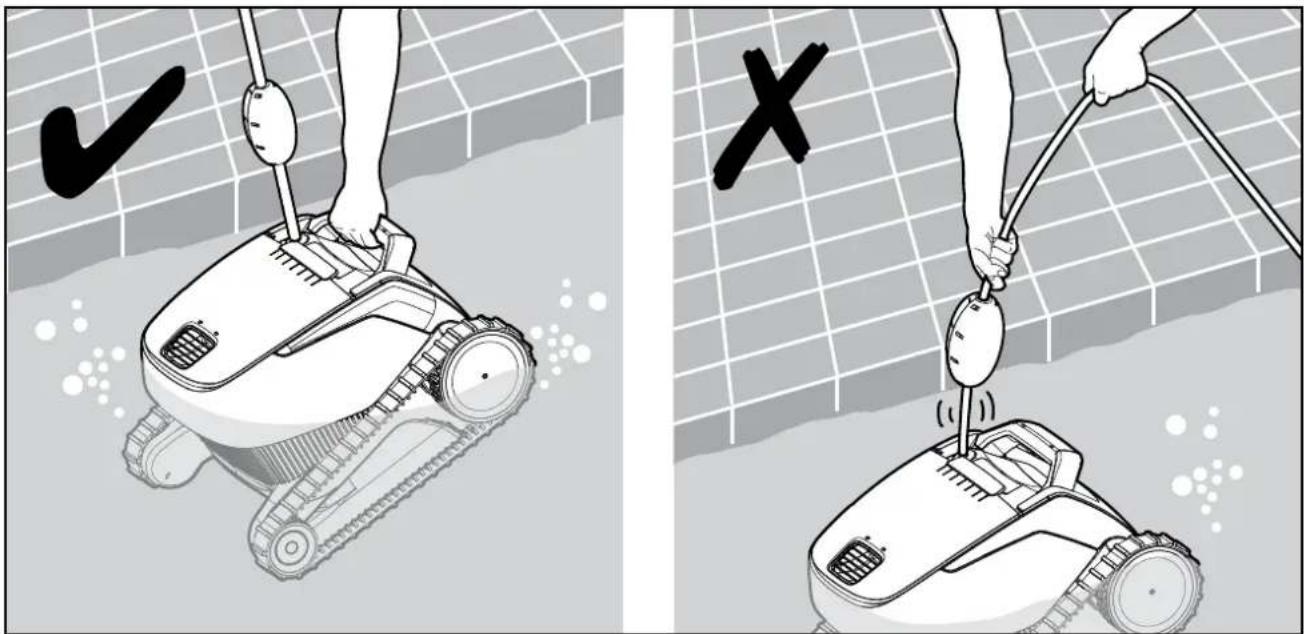

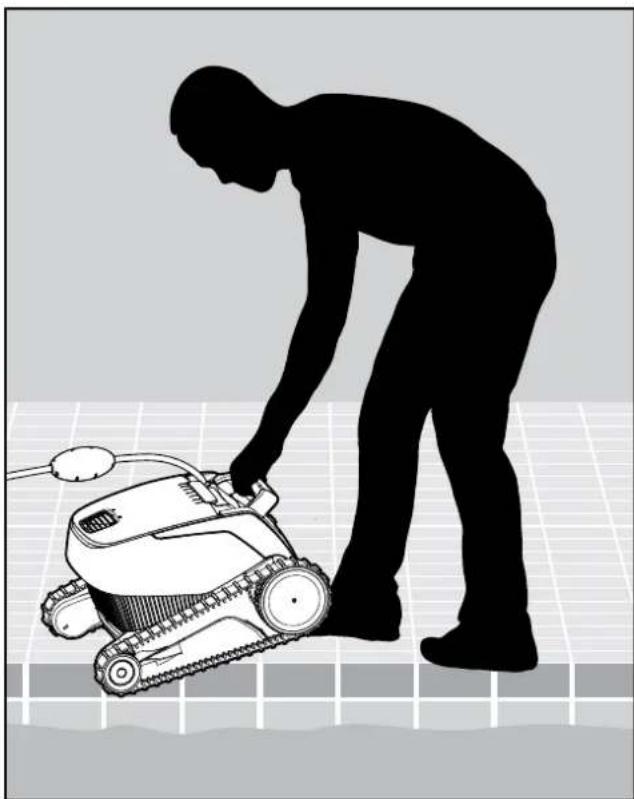

5.3.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

5.3.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le panier de filtrage après chaque cycle de nettoyage.

Attention : Ne laissez pas le panier de filtrage sécher avant de le nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier de filtrage

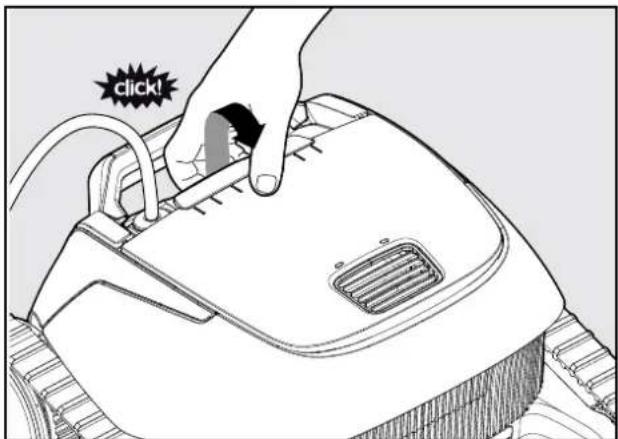

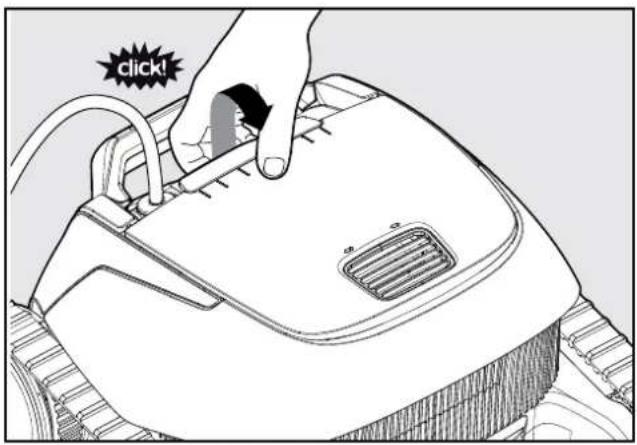

6.1.1 Ouvrez le couvercle des filtres.

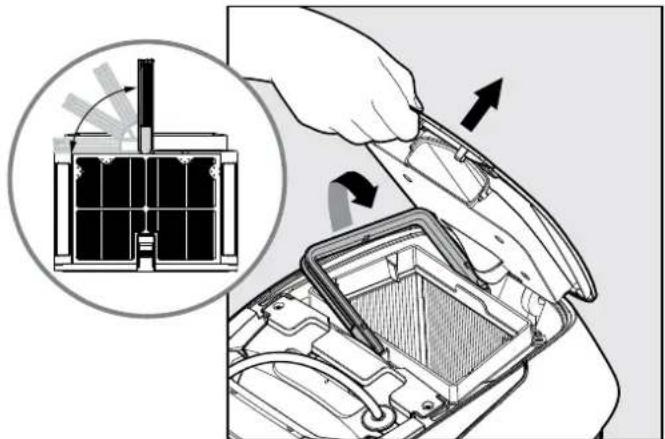

6.1.2 Lors de l'ouverture du couvercle des filtres, la poignée se soulève indépendamment.

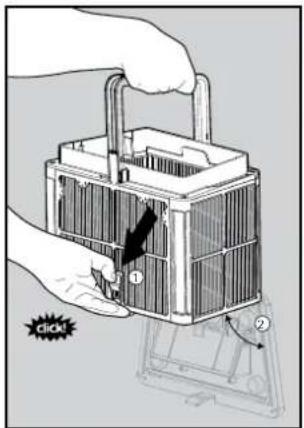

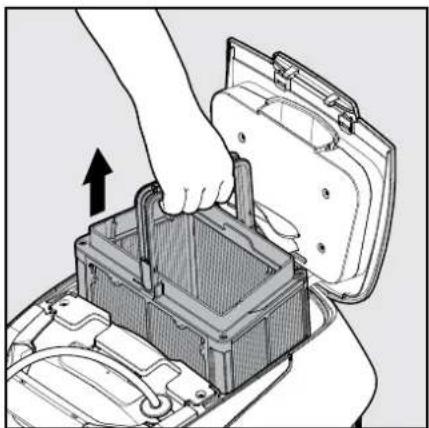

6.1.3 Soulevez le panier. Ouvrez le

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.
loquet pour relâcher le panneau du bas et extraire les déchets.

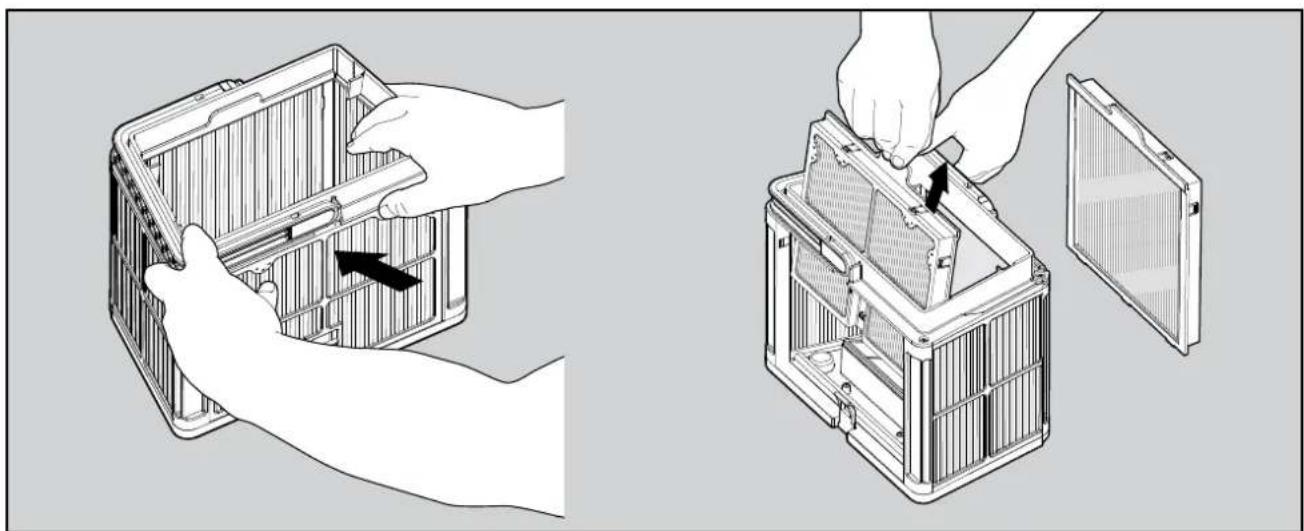

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 2 panneaux ultrafins du panier, selon la procédure suivante:

6.2.1 Démontez les 2 panneaux avec vos pouces.

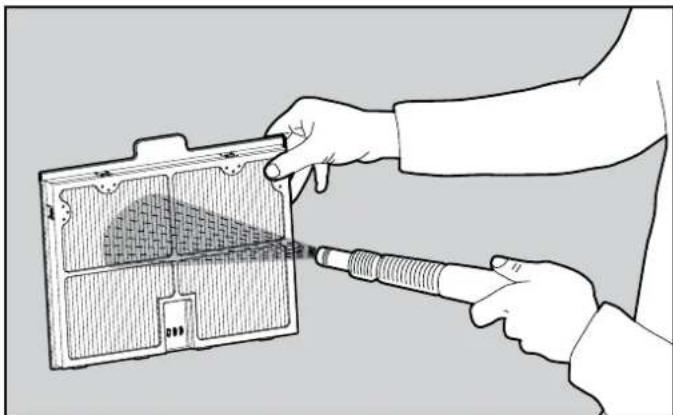

6.2.26 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

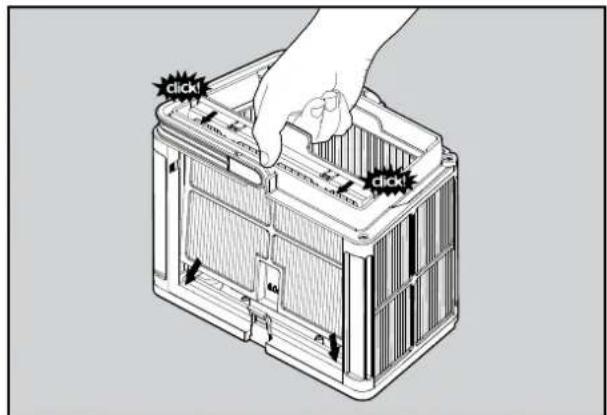

Réassemblez les panneaux de filtrage.

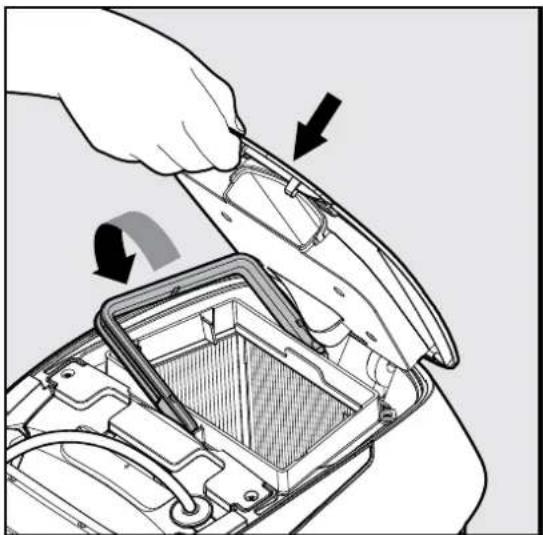

6.2.4 Réinsérez l'assemblage de filtrage nettoyé et fermez le couvercle.

7. NETTOYAGE DU BOITE A FILET

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le boite à filet après chaque cycle de nettoyage.

Attention : Ne laissez pas le boite à filet sécher avant de le nettoyer.

7.1 Nettoyage après usage - désassemblage et nettoyage du boite à filet

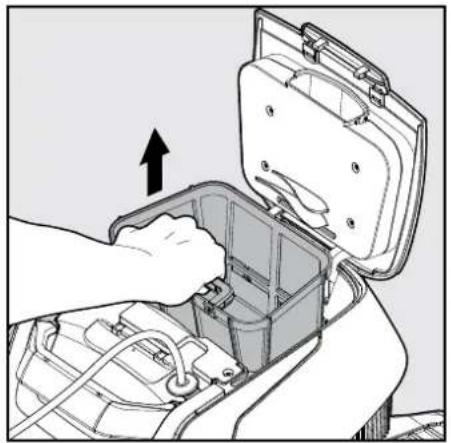

7.1.17 Ouvrez le couvercle des filtres. Soulevez le boite à filet.

7.1.3 Nettoyez le boite à filet au moyen d'un jet d'eau.

8. NETTOYAGE DE L'HELICE

Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

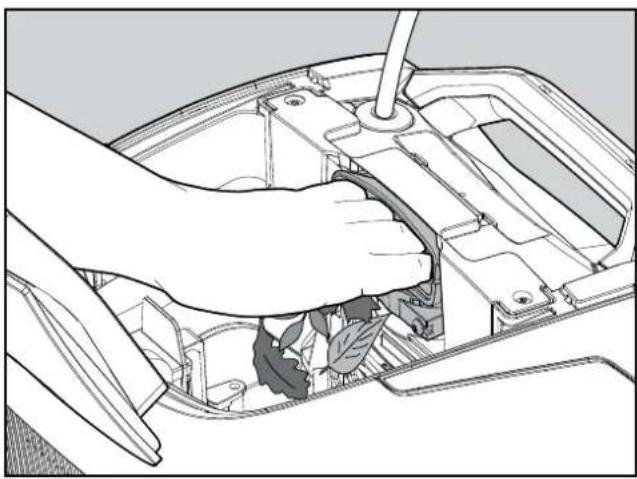

8.1 Enlevez les déchets pris dans l'hélice selon la procédure suivante:

8.1.1 Si les déchets sont hors d'atteinte, effectuez les opérations suivantes.

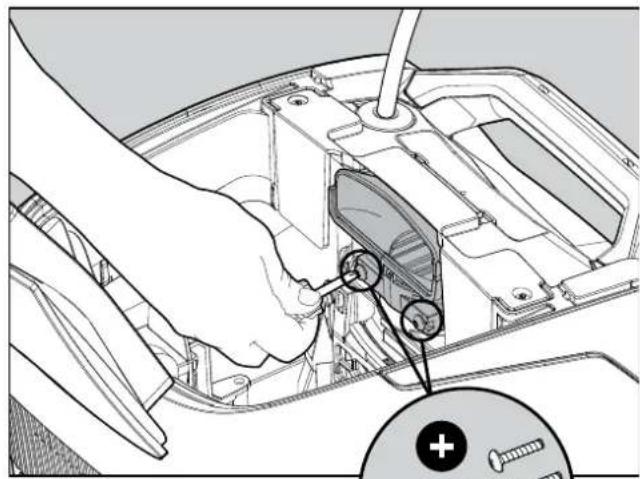

8.1.2 Au moyen d'un tournevis court, desserrez les 2 vis.

8.1.3 Tirez le couvercle de l'hélice vers l'arrière pour le dégager. Enlevez les déchets qui encombrent l'hélice. Réassemblez le couvercle de l'hélice.

9. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien le panier et les panneaux de filtrage/boite à filet, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis
• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5°-45°C/41°-113°F

10. DEPANAGE

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage/boite à filet.
Le câble comporte des replis.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage/boite à filet bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
