MODE D'EMPLOI Anatole K-2099-4 KOHLER
Français, page "Français-1"
Espanol, párgina "Espanol-1"
1016176-2-A
THE BOLD LOOK
OF KOHLER.
Tools and Materials
Square
Tape Measure
Safety Glasses
Adjustable Wrench
Pliers
Level
Pipe Wrench
Socket Wrench W/ Sockets
Guide d'Installation
AnatoleTM
Lavabo sur colonne
Outils et matérieliaux
Equerre
Ruban a mesurer
Lunettes de protection
Clé à molette
Pince
Perceuse
Niveau
Clé à tuyaux
Clé à rochet et douilles
Merci d'avoir opté pour les produits de la Societe Kohler
Nous approuci onsYour engagement envers la qualite de Kohler. Veuillez dire attentivement ce guide avant de commencer l'installation. En cas de problemes d'installation ou de fonctionnement, n'hesitez pas a nous contacter. Nos numeroes de telephone et site web sont continues au plat verso.Merci encore d'avoir choisi des produits Kohler.

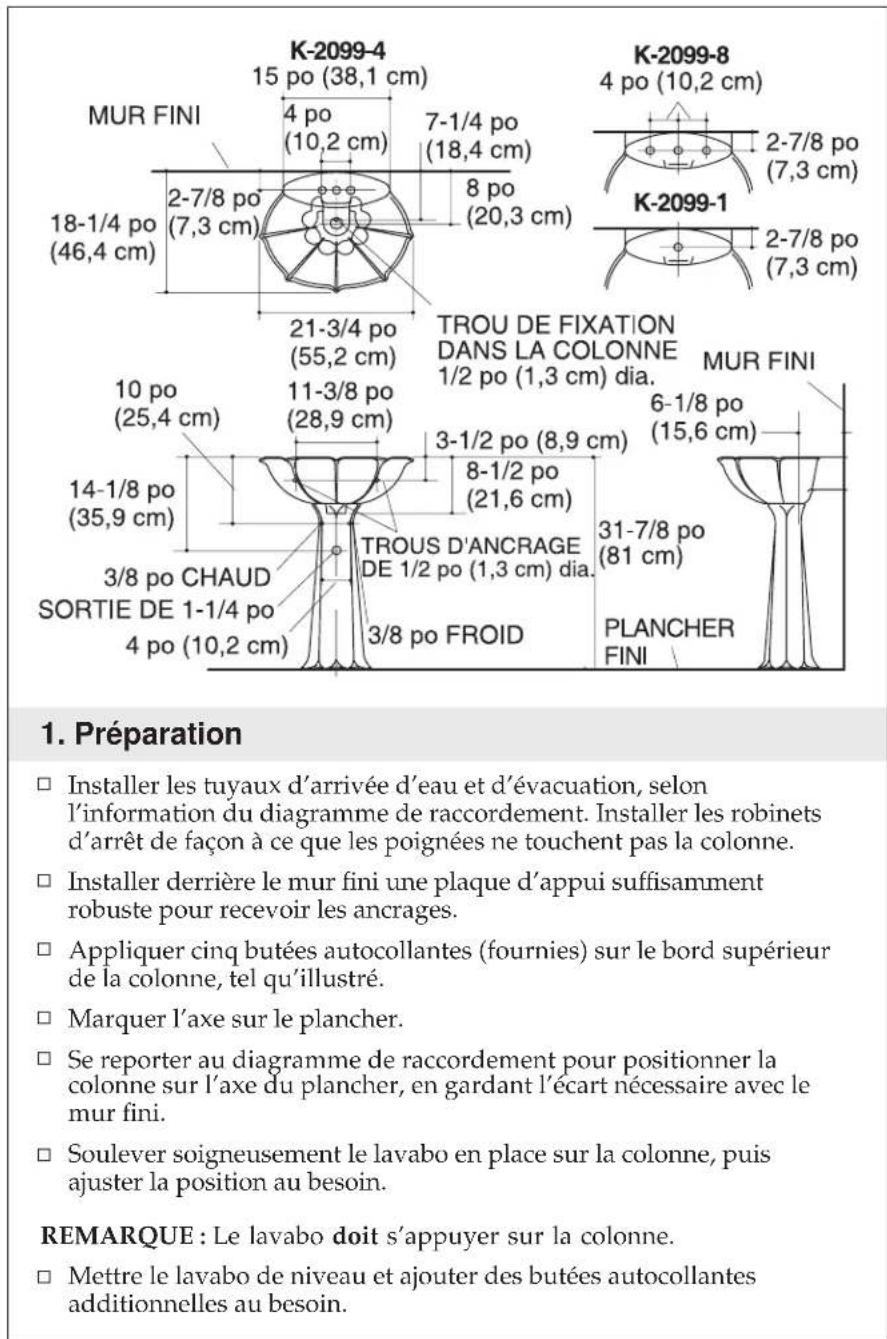

Avant de commencer
Respecter tous les codes de plomberie et de batiment locaux.
Avant l'installation, déballer le nouveau lavabo et l'examiner pour déceler tout dommage. Remettre le lavabo dans l'emballage de protection en attendant de commencer l'installation.
- Ces instructions visent l'installation du lavabo contre un mur en ossature de bois. Pour les autres types d'installation, fournir les dispositifs d'entretoisement et d'attache ayant les dimensions et la résistance appropriées.
Les murs et le plancher doivent etre d'aplomb, a I'équerre et de niveau.
Les dimensions du lavabo sont nominales et conformes aux tolerances données par la norme ASME A112.19.2M.
Kohler Co. Francais-2 1016176-2-A

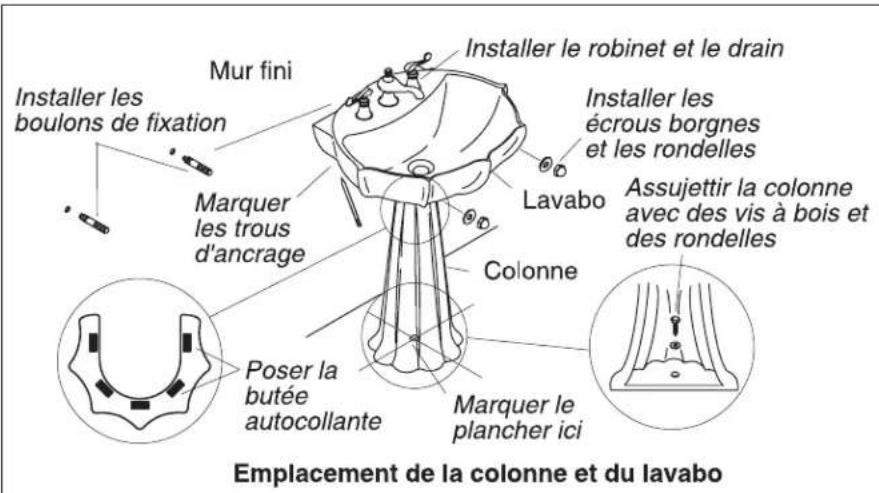

Preparation (cont.)
Situer les deux trous d'ancrage du lavabo et marquer leur emplacement sur le mur fini. Marquer un trou sur le plancher, à la base de la colonne.
Enlever le lavabo du dessus de la colonne. Retirer la colonne de la zone de travail.
2. Installer le Lavabo
Percer des trous de 1/4 po aux emplacements repérés sur le mur et le plancher fini.
REMARQUE: Il est aussi possible d'utiliser d'autres dispositifs d'attache ayant les dimensions et la résistance appropriées.
- Installer les boulons d'ancrage sur la plaque d'appui pour qu'ils s'étendent au-delà du mur fini.
Assembler le robinet et le tuyau d'évacuation au lavabo conformément à la notice du fabricant.
- Placer le lavabo sur la colonne de manière à faire passer les boulons d'ancrage dans les trouxs prévus dans le lavabo.
ATTENTION: Risque d'endommagement du produit. Ne pas trop serrer les écrous borgnes. Le serrage excessif peut endommager le produit.
- Installer les écrous borgnes et les rondelles sur les boulons d'ancrage. Mettre le lavabo de niveau, puis serrer les écrous borgnes.
Raccorder et fixer le siphon au drain, puis compléter les raccords d'arrivée d'eau au robinet, selon la notice qui accompagne le robinet.
