MODE D'EMPLOI PLF24-M Canarm
Canarm Ltee. garantie que chaque nouveau produit ne compeote aucune defectuosite dans le materiel et la main-d'oeuvre, et de ce fait, Canarm Ltee. remplacera ou reparera a son choix, tout unite ou partie de cette unite qui compeote une defectuosite, pour une pereide de un an suivant la date d'achat. L'unite doit etre returnnee frais de port paye et une defectuosite doit etre decelée. Cette garantie ne couvre pas les frais de demontage et de reinstallation de I'unite sur les lieux de I'usager.
Les éléments réparés ou remplacés sont garanties pour la durée de la garantie originale seulement. Cette garantie s'applique à l'acheteur-usage initial seulement, elle est nulle dans le cas d'alterations, d'accident, d'abus, de néligence ou si l'opération n'est pas conforme aux instructions.
N.B.: Aucune réclamation ne sera honorerée par Canarm Ltee. à moins d'autorisation obtenue au préalable.
PRECAUTIONS GÉNÉRALES
Les pièces rotatives (poulies, arbre et courroies) sur le ventilateur ne doivent pas être exposées. Lorsque ces composantes ne sont pas protégées par des conduits, des armoires ou des couvercles, une protection appropriée doit être utilisée afin de limiter l'exposition aux pièces rotatives. Les portes d'accès ne doivent pas être ouvertes lorsque le ventilateur fonctionne pour éviter que des corps étrangers ne soient aspirés dans le système. Lors du démarrage initial, une inspection minutieuse est de mise pour s'assurer qu'aucun corps étranger n'est present qui pourrait être en suspension dans l'air du système.
Lisez les instructions d'installation et d'opération attentivement avant d'effectuer l'installation, l'opération ou la maintenance des ventilateurs de la série Canarm/Delhi SÉRIES PLF ou Canarm/Delhi IDB. Le non-respect des instructions peut entraîner des blessures et/ou des dommages matériels. Conservez les instructions pour référence future.
PROBLEMES D'INSTALLATION OU D'UTILISATION? NE RETOURNEZ PAS AU MAGASIN. COMMUNIQUEZ AVEC LE SERVICE À LA CLIENTÉLE CHEZ CANARM AU 1-800-265-1833 (CANADA) 1-800-267-4427 (USA) 1-800-567-2513 (EN FRANÇAIS) DU LUNDI AU VENDREDI ENTRE 8:00H ET 17:00H HNE
M0017_PLF SERIES_FR_02_21_2023 Page 1 de 5
INFORMATION GÉNÉRALE
Ce ventilateur est fabriqué à partir de matériaux qui assureront une performance durable et est conçu avec des caractéristiques qui en font l'un des ventilateurs les plus efficaces et les plus facies à utiliser et entrenir disponibles aujourd'hui.
Votte ventilateur est livre entierement assemblé, à l'exception des attaches métalliques tournantes qui peuvent être rapidement assemblées dans les trous pré-perçés autour des brides extérieures du ventilateur. Tous les ventilateurs sont testés pour un bon fonctionnement avant de quitter l'usine. Voite ventilateur doit etre installé dans un cadre en bois. Voir le tableau #1 pour les dimensions.
TABLEAU # 1
| Dimension interieure brute du cadre d'ouverture | ||
| ModelHW | ||
| PLF12 15"15" | ||
| PLF14 17.25"17.25" | ||
| PLF16 19.25"19.25" | ||
| PLF18 21.25"21.25" | ||
| PLF20 23.25"23.25" | ||
| PLF24 27.25"27.25" | ||
| PLF36 40.25"40.25" | ||
INSTALLATION
Modèles PLF12 à PLF24
Simply retirez le ventilateur du carton et proceedez à la prochaine section.
Modles PLF36
Retirez le ventilateur de la palette d'expédition en retardant les 6 vis qui retiennent le ventilateur à la palette. Un sac contenant la quincaillerie est sécurisé au bras de support du moteur. Le sac contient 8 attaches tournantes, 8 rondelles de nylon, 8 vis en acier inoxydable 10 - 24 × 3 / 4 et 8 écrous d'insert en nylon. Ce matériel est destiné aux attaches tournantes quiMaintiennent l'ensemble de volet en place.

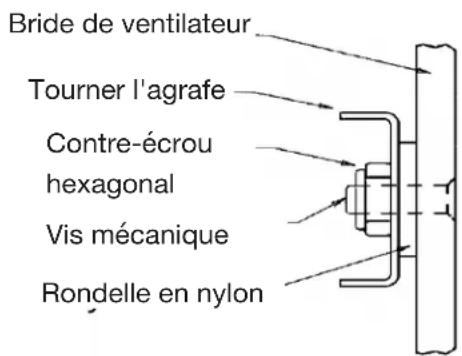

Assembliez les 8 attaches tournantes aux trou pre-percés. Il y a 3 trous sur chaque bride latérale et 1 sur chacune des brides supérieure et inférieure. Pour chacune des attaches, insérez la vis dans le trou à partir de l'arrière de la bride, glissez une rondelle en nylon, puis l'attache et visser l'écrou. Serrez les attaches tournantes avec un tournevis cruciforme et une clé à douille 3/8 . (voir Figure 1-b).
Pour tous les modeles
Ave t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e c o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o O a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a t i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i l
MISE EN GARDE: Si vous utilisez de la mousse pour isoler, assurez-vous que la pression d'expansion n'endommage pas l'habitacle.

Figure 1-a

Figure 1-b

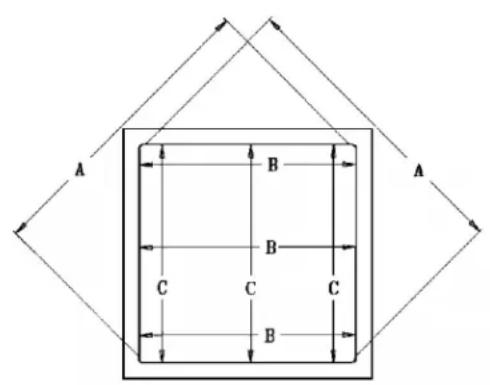

Vue interieure du ventilateur - Assurez-vous que toute dimension similaire est egale lors de l'installation du ventilateur.
CONNEXIONS ÉLECTRIQUES
Si voitve ventilateur n'est pas foumi avec un cordon, utilisez la procedure suivante pour cabler le ventilateur.

MISE EN GARDE
FERMEZ LE COURANT AU
DISJONCTEUR AVANT PROCÉDER
AUX RACCORDEMENTS.

MISE EN GARDE
TOUS LES TRAVAUX ÉLECTRIQUES DEVONT
ETRE EXECUTÉS PAR UN ÉLECTRICIEN
QUALIFIÉ.

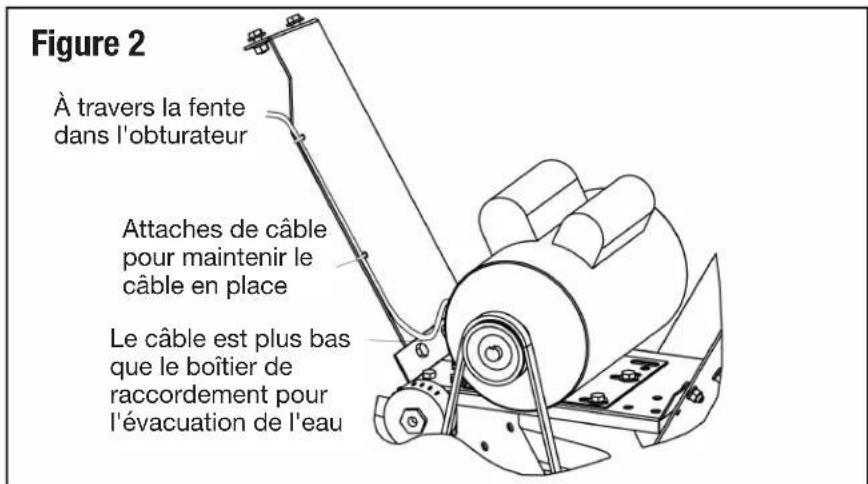

Lors de l'alimentation du ventilateur, un cable et des connecteurs etanches doivent être utilisés. Le cable sera améné au moteur à travers la fente prévue dans le haut des volets et les tolérances de longueurs pour le cable doit être prises en considération. Faites descendre le cable sous la hauteur du moteur, puis remontez jusqu'àu connecteur situé sur le cote du moteur. Cela empêchera l'humidité de couler le long du cable dans le moteur. Sur certains modèles, des trous sont percés le long des bras. Il est recommendé d'utiliser les serre-câbles fournis dans le sac de quincaillerie pour fixer le cable au bras (voir figure 2).

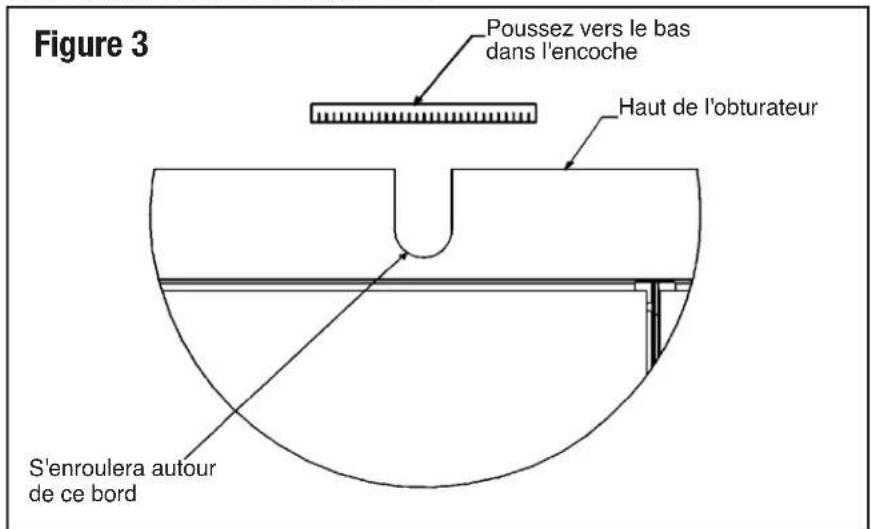

Assurez-vous que le cordon n'interférera pas avec la lame ou les persiennes. Pour protéger le cable, placez le passé-cable fournir sur les bords de l'encoche de l'obturateur (voir Figure 3). Les moteurs fournis avec ces ventilateurs sont à double tension 120/240 V (sauf pour 36" Direct Drive - 240 volts uniquement), mais 240 V est recommendé pour réduire la consommation d'énergie (Remarque : les ventilateurs sont pré-câblés en usine pour 240 V. Suivez les instructions de la plaque signalétique du moteur si 120 V est souhaité). REMARQUE: Certains ventilateurs sont disponibles avec des moteurs triphasés. Ceux-ci ne sont pas pré-câblés en usine. Suivez vos codes électriques locaux pour les dimensions des fils en fonction de la charge, de la tension et de la distance de la source d'alimentation et utilisez des connecteurs électriques approvés.

Contrôle de la Vitesse de Moteur EC (Contrôlelectroniquement)

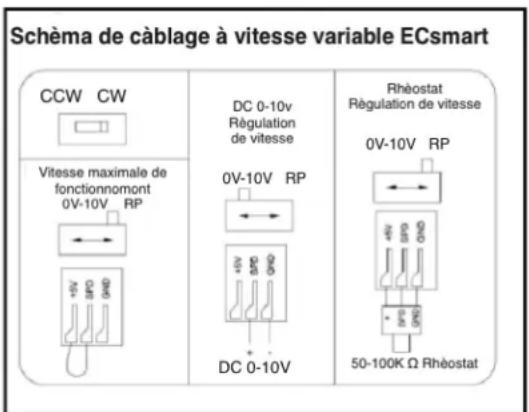

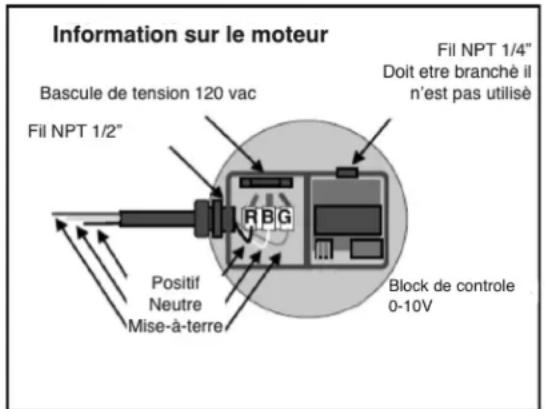

Si vous unité contient le moteur ECsmart, veuilles suivre ces schémas de câblage:


Veuillez contacter Canarm Ltd. Pour toutes questions relatives aux connections électriques ou de contrôle de nos moteurs EC.
OPÉRATION
Les ventilateurs sont conçus pour fonctionner avec de simples interrupteurs marche/arrêt ou peuvent être câblés dans des contrôles sophistiqués. Certains modèles de ventilateurs sont conçus pour fonctionner à vitesse variable tandis que d'autres sont à vitesse unique. La variation d'un ventilateur à une seule vitesse entraînera une panne du moteur.
Les étiquettes des ventilateurs doivent indiquer si le ventilateur est à vitesse variable ou non. En cas de doute, contactez un représentant Canarm à notre siège social avec le nombre de modèle du ventilateur.

MISE EN GARDE: LES VENTILATEURS À VITESSE VARIABLE DEVRAIENT ÉTRE AJUSTÉS AFIN QUE LA VITESSE MINIUM OUVRE LES VOLETS D'AU MOINS 1" AFIN DE PERMETTRÉ UN AERATION ADEQUATE DU MOTEUR.
ENTRETIEN
Ces ventilateurs sont utilisés dans une variété d'applications et, par conséquent, les calendriers de maintenance varient. En général, pas plus de 1/16" d'accumulation de saleté doit se produit sur la lame, le moteur, la protection et les volets pour un bon fonctionnement du ventilateur et pour éviter une panne prematurée. Le ventilateur complet doit être lavé régulièrement pour maintainir le haut rendement du ventilateur. Unsoon particulier doit être apporté au nettoyage des volets, des pales de ventilateur avant et arrrière des protections avant pour une meilleure performance dans le déplacement de l'air. Le moteur doit être maintenu propre pour éviter une surchauffe et une panne prematurée. Comme pour tous les équipements mécaniques, les inspections programmes doivent inclure la vérification que tout le matériel est sécurisé et que les vis de réglage des lames sont bien serrées. Nousuggérons au minimum que cela soit fait après chaque croissance, dans les applications de bétail.

MISE EN GARDE
LES MOTEURS COMPORTENT UNE PROTECTION AUTOMATIQUE CONTRE LA SURCHARGE ET POURRAIENT DEMARRER SANS AVERTISSEMENT. DEBRANCHER TOUJOURS L'UNITE AVANT DE PROCÉDER À L'ENTRETIEN.
VENTILATEUR À ENTRAINEMENT PAR COURROIE
Les ventilateurs a entrainement par courroie sont Equipes d'un tendeur de courroie automatique. Le tendeur rotatif compensera toute usure ou etretrement de la courroie. Aucun ajustement ne devrait etre nécessaire. La courroie s'usaera cependant après une utilisation intensive. Les performances du ventilateur seront satisfiees si une courroie ue est utilisee. Ecoutez le "grincement" de la courroie au demarrage. Cela indiquerait que la courroie doit etre changee ou resserrée. Le serrage peut etre effectue en depaclant l'emplacement de la vis sur le support du tendeur. (voir figure 4) (Bien que nous recommandions de replacer la courroie).
VENTILATEUR À ENTRAîNEMENT PAR COURROIE A CONTINUÉ
Lubrification : Les ventilateurs a entrainement par couroie sont fournis avec des paliers pré-lubriifiés et scellés. Ilts ont un joint à double contact et un frondeur en acier qui empêche la plupart des contaminations. Cependant, étant donné que les roulements doivent fonctionner dans des conditions très humides et sales, une rebrufrication est recommendée. Le graisseur de l'appareil doit être soignement nettoyé avant utilisation et la graisse doit être introduite lentement. Dans des conditions normales, les roulements n'ont besoin d'être reflurbriés que tous les 3 ans. Néanmoins, nous recommandons que chaque roulement recoive une pompé d'un pistolet à graisse (ou jusqu'à ce que de la graisse fraîche soit expulsée), chaque fois que l'unité est lavée (surtout si un détergent est utilisé).
REMARQUE : Utilisez de la graisse à base de lithium NLGI2 pour garantir la compatibilité avec la graisse d'origine.
ATTENTION: N'utilise pas de pistolets à graisse pneumatiques. Introduisez lentement de la graisse avec un pistolet manuel, sinon les joints de roulement seront détruits.


MISE EN GARDE
LES MOTEURS SONT ÉQUIPÉS D'UNE PROTECTION AUTOMATIQUE CONTRE LES SURCHARGES ET PEUVENT REDÉMARRER SANS AVERTISSEMENT. DEBRANCHÉZ TOUJOURS L'ALIMENTATION AVANT D'ESSAYER DE RÉPARER OU DE RETIRER L'OBTURATEUR.

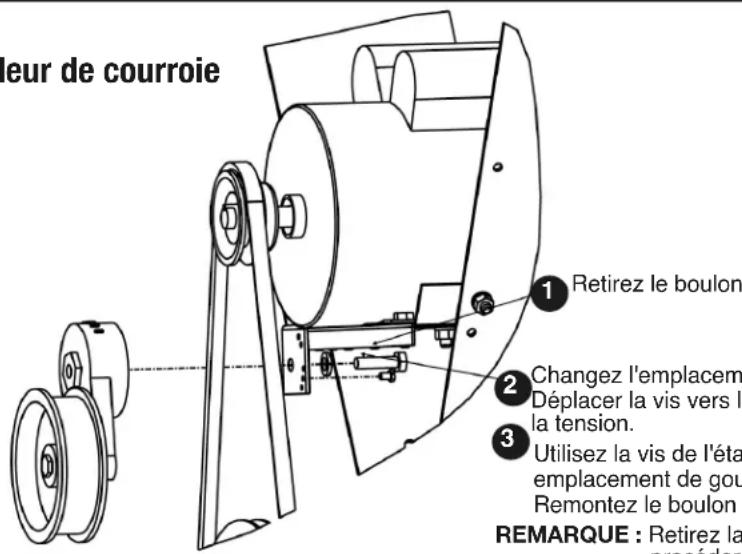

Figure 4 Réglage du tendeur de courroie
Retirez le boulon
Changez l'emplacement des trous de vis.
Déplacer la vis vers la couroie augmenter à la tension.
Utilisez la vis de l'etape 2 comme emplacement de goupille pour le tendeur
Remontez le boulon de I'etape 1.
REMARQUE: Retirez la courroie avant de procéder aux réglages.
ACCESSIONS
Canarm fournit une gamme complète de contrôle allant de simples thermostat marche/arrêt aux contrôleurs sophistiqués à plusieurs étapes et aux contrôleurs basés sur PC. Des couvercles sont disponibles pour l'hiver pour les climats plus froids ou le ventilateur est arrêté pour l'hiver. Les cônes d'amélioration des performances sont disponibles pour les tailles de 24" à 36" qui augmentent les performances et l'efficacité du déplacement de l'air d'environ 10% pour les ventilateurs PLF36 et de 15% pour les ventilateurs PLF24. Les hêtes anti-tempérières sont disponibles pour les modèle de 12" à 24".
