Caractéristiques techniques	Ventilateur Canarm HVR24, moteur puissant, diamètre de 24 pouces, 3 vitesses de fonctionnement, débit d'air élevé.
Utilisation	Idéal pour les grands espaces tels que les ateliers, garages, entrepôts, et autres zones nécessitant une circulation d'air efficace.
Maintenance et réparation	Nettoyer régulièrement les pales et le grillage pour maintenir l'efficacité. Vérifier les connexions électriques et lubrifier le moteur si nécessaire.
Sécurité	Éviter de toucher le ventilateur en marche. Assurez-vous que le ventilateur est installé sur une surface stable et sécurisée.
Informations générales	Produit conçu pour une utilisation intérieure, garantie limitée du fabricant, instructions d'installation incluses.

FOIRE AUX QUESTIONS - HVR24 Canarm

Comment installer le ventilateur Canarm HVR24 ?

Pour installer le ventilateur Canarm HVR24, suivez les instructions fournies dans le manuel. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le ventilateur au plafond en utilisant les supports fournis et suivez les étapes pour connecter les fils électriques correctement.

Quels sont les dimensions du ventilateur Canarm HVR24 ?

Le ventilateur Canarm HVR24 a un diamètre de 61 cm et une hauteur de 30,5 cm.

Comment nettoyer le ventilateur Canarm HVR24 ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Le ventilateur Canarm HVR24 fait du bruit, que faire ?

Si le ventilateur fait du bruit, vérifiez que les pales sont correctement fixées et qu'il n'y a pas d'obstruction. Assurez-vous également que le ventilateur est installé de manière sécurisée et que les vis ne sont pas desserrées.

Quelle est la garantie du ventilateur Canarm HVR24 ?

Le ventilateur Canarm HVR24 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Consultez le manuel ou la preuve d'achat pour plus de détails sur la garantie.

Le ventilateur Canarm HVR24 peut-il être utilisé à l'extérieur ?

Le ventilateur Canarm HVR24 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas dans des environnements extérieurs ou humides.

Comment régler la vitesse du ventilateur Canarm HVR24 ?

Le ventilateur Canarm HVR24 est équipé d'un interrupteur ou d'une télécommande pour régler la vitesse. Consultez le manuel pour des instructions spécifiques sur l'utilisation de ces commandes.

Où puis-je acheter des pièces de rechange pour le ventilateur Canarm HVR24 ?

Les pièces de rechange pour le ventilateur Canarm HVR24 peuvent être achetées auprès de revendeurs autorisés, en ligne sur le site Web de Canarm, ou en contactant le service client de Canarm.

MODE D'EMPLOI HVR24 Canarm

CANARM Ltée. garantie chaque ventilateur neuf contre toutes défectuosités de matériel et de main-d'oeuvre pour une période de un an de la date d'achat. Durant cette année, CANARM optera de remplacer ou réparer le ventilateur, ou toute pièce de ce ventilateur, si ce ventilateur est retourné frais de transport payés et qu'il est jugé défectueux. Les pièces réparées ou remplacées seront garanties pour la période restante de la garantie originale seulement. Cette garantie s'applique seulement au premier propriétaire du produit; elle est nulle lors d'altérations, d'accident, d'abus, de négligence et lorsque le produit n'est pas opéré selon les instructions.

AVIS: Aucune réclamation sur garantie ne sera honorée par Canarm à moins d'avoir obtenu une autorisation au préalable.

Question ou Problème d'installation? Ne retournez pas le produit, communiquez plutôt avec nous au 1-800-265-1833 (CANADA) 1-800-267-4427 (USA) ou au 1-800-567-2513 (EN FRANCAIS) du lundi au vendredi entre 8:00 h et 17:00 h HNE

Mode d'emploi

VEUILLEZ LIRE ET SUIVRE CES INSTRUCTIONS AVANT DE PROCEDER A LA MISE EN MARCHE DU VENILATEUR. N'UTILISEZ PAS CELUI-CI SI UNE PIECE EST ENDOMMAGE OU SIL IL Y AURAIT UNE PIECE MANQUANTE.

ATTENTION : Le ventilateur porte une fiche à trois brins avec mise à terre. Utilisez seulement avec une prise comportant une mise à terre.

RÈGLES POUR UNE OPÉRATION EN TOUTE SÉCURITÉ :

• Débranchez toujours le ventilateur avant de le nettoyer
• Débranchez toujours le ventilateur lorsqu'il n'est pas utilisé
• Débranchez toujours le ventilateur lorsque vous le changer de place
• N'insérez aucun objet entre les grillages vers les pales
• N'opérez pas le ventilateur sans que le grillage soit fermé correctement
• N'utilisez pas le ventilateur avec un fil de rallonge
• N'opérez pas le ventilateur lorsque le cordon ou la fiche est endommagé
• Ce ventilateur est destiné à un usage a l'intérieur seulement

- N'installez pas ce ventilateur dans une fenêtre. La pluie et l'humidité pourraient occasionner un court circuit ou une incendie

- Ne placez pas le ventilateur tout près d'une flamme, ou près d'appareils pour la cuisson ou le chauffage

ASSEMBLAGE

Ce ventilateur est muni d'un ensemble avec roue et d'un ensemble d'installation plafonnier. Choisissez le style que vous préférez et assemblé selon les instructions ci-dessous : (N.B. : le ventilateur de 24" est déjà assemblé).

ENSEMBLE DE MONTAGE AVEC ROUE :

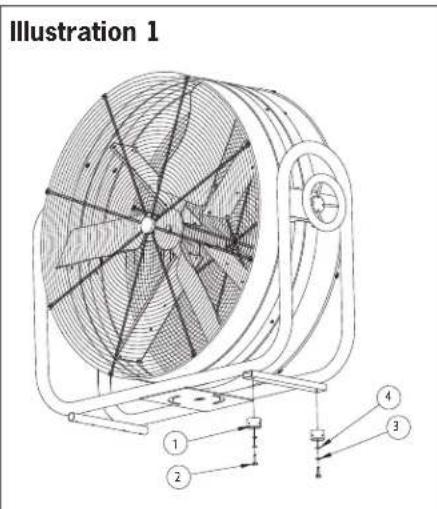

Assemblage du pied : (voir illustration 1)

1. Retirez le sac de quincaillerie qui est fixé au cartonnage
2. Alignez le trou sur le couvercle de connexion (1) avec le trou sur le tube carré. Insérez le boulon (2), la rondelle plate (3) et l'écrou de blocage (4) tel qu'illustré sur le diagramme et serrez fermement en place

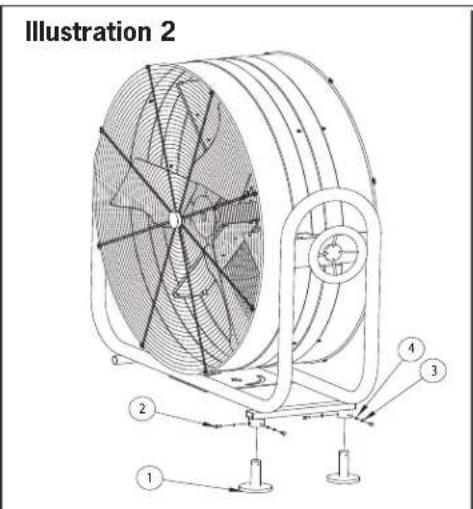

3. Retirez les boulons et les rondelles du pied. Insérez la colonne du pied (1) dans le couvercle de connexion et alignez les deux trous du pied avec les trous sur le couvercle. (Voir illustration 2)
4. Insérez le boulon (2) avec la rondelle plate (3) et l'écrou de blocage (4) et serrez fermement
5. Répétez l'étape 2 à 4 pour l'autre couvercle de connexion et pied

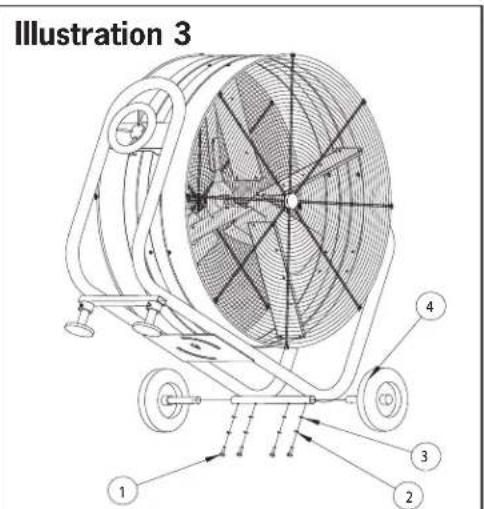

Assemblage avec roue : (voir illustration 3)

1. Retirez les deux boulons (1), les rondelles plate (2) et les écrous de blocage (3) de l'axe (4).
2. Insérez l'axe (4) dans le tube en acier et alignez les trous sur le tube avec ceux sur l'axe.
3. Insérez les boulons (1), les rondelles plate (2) et l'écrous de blocage (3) retirés à l'étape 1 et serrez fermement.
4. Répétez l'étape 1 à 3 pour l'autre axe.

Illustration 1 ① ② ③ ④

Illustration 2 1 2 3 4

Illustration 3 1 2 3 4

ENSEMBLE D'INSTALLATION PLAFONNIER :

MISE EN GARDE : Assurez-vous que le ventilateur sera installé pour une poutre ou une solive capable de supporter son poids. Un câble de sûreté fixé à la solive ou la poutre ainsi que la quincaillerie appropriée devront être utilisés.

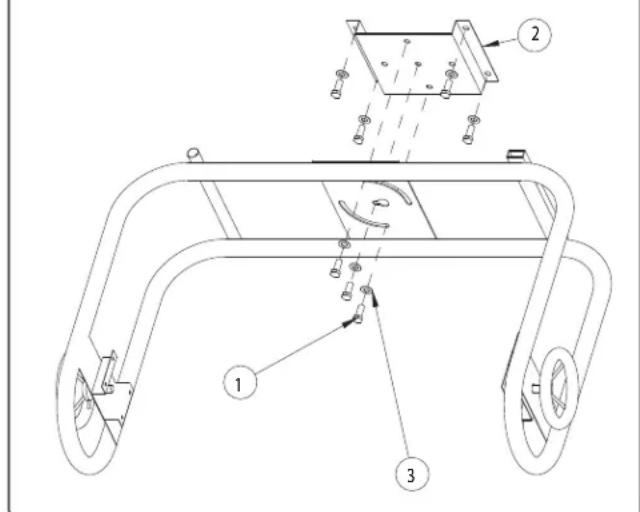

Installation de la ferrure de montage (Voir illustration 4)

1. Retirez la ferrure de montage (2) de son emballage et ôtez les trois vis et rondelles.
2. Posez la ferrure au plafond (2) en utilisant la quincaillerie appropriée (Quincaillerie en sus). Utilisez une quincaillerie qui convient à un plafond/poutre.
3. Faufilez le boulon (1) du centre vers la plaque de montage, utilisez ce boulon pour localiser votre ventilateur. MISE EN GARDE : Ce boulon tout seul n'est pas suffisant pour supporter votre ventilateur.
4. Alignez le trou du centre sur la ferrure de montage avec la plaque de montage située à la base ventilateur et insérez un boulon et une rondelle plate (3) en travers de la plaque de montage jusqu'à la ferrure. Faufilez le boulon à mi-chemin, ne serrez pas trop.
5. Tournez votre ventilateur à la position désirée et installez les deux boulons (1) et rondelles (3) que vous avez retiré à l'étape 1. Serrez tous les boulons afin que le ventilateur soit fermement en place.

Installation du câble de sûreté (Voir illustration 5)

1. Retirez les deux câbles de sûreté (1) de l'emballage.
2. Posez le câble au ventilateur en passant la boucle en travers de la ferrure sur le côté du boîtier du ventilateur et puis en travers de la boucle à l'autre bout du câble tel qu'illustré dans le diagramme.
3. Répétez l'étape 2 pour poser le second câble sur le côté opposé du ventilateur.

Illustration 4 Illustration 5

POUR AJUSTER L'INCLINAISON : Dévissez la poignée (1) d'un tour seulement. Ajustez l'inclinaison à l'angle désiré et vissez.

ENTRETIEN :

MISE EN GARDE : Débranchez le ventilateur avant de le nettoyer. Après avoir fait l'entretien, toute les pièces (incluant les grillages et les pales) devront être réinstallées avant de redémarrer le ventilateur. Utilisez un linge doux et humide pour nettoyer les pales puis asséchez-les avec un linge sec. N'utilisez pas de nettoyeurs domestiques. Ne pliez jamais les pales.
