Marque	Gaggenau
Modèle	BX481611
Type de produit	Four encastré
Normes de sécurité	Conforme aux normes UL 858, CAN/CSA C22.2 No. 61, UL 923, CSA C22.2 No. 64, UL 1026
Distance façade de la porte - corps du meuble	47 mm
Distance bord extérieur de la poignée - corps du meuble	94 mm (avec poignée ajoutée)
Angle d'ouverture minimum de la porte	90°
Poids (four double avec accessoires)	Environ 150 kg (330 lb)
Découpe d'aération requise	Mini 20 x 500 mm
Résistance thermique du meuble	Jusqu'à 195°F (90°C) pour l'appareil, 160°F (70°C) pour les façades voisines
Alimentation électrique	Connexion 4 fils (rouge, noir, blanc, jaune/vert) pour 240 V / 120 V
Fixation au meuble	5 vis Torx fournies
Outils requis pour l'installation	Tournevis Torx T20, mèche 1/8 po, ruban à mesurer
Nombre de personnes recommandé pour l'installation	Au moins 2
Avertissement Proposition 65	Ce produit contient des produits chimiques connus pour causer le cancer ou des anomalies congénitales
Plaque signalétique	Située sur le dessous de l'appareil
Service après-vente	Disponible au CA 800 828 9165

FOIRE AUX QUESTIONS - BX481611 GAGGENAU

Comment installer le four Gaggenau BX481611 ?

L'installation nécessite au moins deux personnes. Assurez-vous que l'armoire peut supporter le poids (jusqu'à 150 kg). Suivez les instructions de découpe et d'aération (mini 20x500 mm). Fixez l'appareil à l'armoire à l'aide des 5 vis Torx fournies. Utilisez un niveau à bulle pour le mettre de niveau.

Comment brancher l'alimentation électrique du four ?

Branchez le fil rouge du four au fil rouge (chaud), le noir au noir (chaud), le blanc au blanc (neutre) et le jaune/vert à la terre. Assurez-vous que le disjoncteur est coupé avant de brancher. Conformez-vous aux codes locaux.

Puis-je associer un tiroir chauffant à ce four ?

Oui, mais il faut installer un fond intermédiaire suffisamment solide au-dessus du tiroir chauffant pour supporter le poids du four double (environ 150 kg). Tenez compte des dimensions et des exigences électriques.

Que faire en cas de dysfonctionnement du four ?

Contactez le service après-vente Gaggenau au CA 800 828 9165. Ayez à portée de main le numéro de produit (n° E) et le numéro de série (n° FD) indiqués sur la plaque signalétique située sous l'appareil.

Comment nettoyer le four Gaggenau BX481611 ?

Consultez la notice d'utilisation pour les instructions de nettoyage spécifiques. En général, utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs. Pour les surfaces en émail, séchez immédiatement.

Où se trouve la plaque signalétique de l'appareil ?

La plaque signalétique se trouve sur le dessous de l'appareil. Elle mentionne le numéro de produit (n° E) et le numéro de série (n° FD) nécessaires pour le service après-vente.

Quel est le poids du four Gaggenau BX481611 ?

Pour un four double avec accessoires, le poids est d'environ 150 kg (330 lb). Pour un four simple, consultez la notice ou la plaque signalétique pour le poids exact.

Quelles sont les normes de sécurité respectées par ce four ?

Ce four est conforme aux normes UL 858 (cuisinières électriques), CAN/CSA C22.2 No. 61, UL 923 (micro-ondes), CSA C22.2 No. 64 et UL 1026. Il est conçu pour un usage domestique.

Comment fixer le four pour éviter qu'il bascule ?

Si aucune tablette n'est au-dessus, fixez deux équerres standards (3/16 po) au-dessus de l'appareil, à une profondeur de 17 3/4 po (450 mm) à l'intérieur du meuble. Vissez l'appareil en place avec les 5 vis Torx.

Comment déposer le four une fois installé ?

Mettez l'appareil hors tension, desserrez les vis de fixation, puis soulevez légèrement et tirez entièrement l'appareil hors de la niche. Faites-vous aider par une autre personne en raison du poids.

MODE D'EMPLOI BX481611 GAGGENAU

Mots de signalisation pour la sécurité et l'utilisation optimale

AVERTISSEMENT

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

ATTENTION

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque : Vous signale des informations importantes ou des conseils.

CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES CONSIGNES

AVERTISSEMENT

Si l'information de ce guide n'est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

AVERTISSEMENT

Ne pas réparer ni remplacer toute pièce de l'appareil à moins que cela ne soit expressément recommandé dans ce manuel. Ne jamais modifier ni altérer la configuration de l'appareil. Toute installation, réparation ou maintenance inadéquate peut entraîner des blessures ou des dommages matériels. Se reporter à ce manuel pour obtenir des conseils sur la façon de procéder. Toute réparation doit être effectuée par un centre de réparation autorisé par l'usine.

Avertissements de la Proposition 65 de l'État de la Californie

AVERTISSEMENT

Ce produit contient des produits chimiques connus de l'État de la Californie pour causer le cancer, des anomalies congénitales ou d'autres problèmes de reproduction.

Sécurité de manipulation de l'appareil

Cet appareil est lourd et il faut au moins deux personnes ou l'équipement approprié pour le déplacer.

Ne pas soulever l'appareil par la poignée de la porte.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

Codes et normes de sécurité

Cet appareil est conforme à la version la plus récente de l'une ou plusieurs des normes suivantes :

CAN/CSA C22.2 No. 61 - Cuisinières pour usage ménager (Household Cooking Ranges)
- UL 858 - Cuisinières électriques domestiques (Household Electric Ranges)
CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens)
- UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)
CSA C22.2 No. 64 - Appareils de cuisson domestique et de chauffage des liquides (Household Cooking and Liquid-Heating Appliances)
- UL 1026 - Appareils électriques domestiques pour la cuisson et la préparation des aliments (Electric Household Cooking and Food Serving Appliances)

Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques.

Sécurité électrique

Avant de brancher le cordon électrique, vérifer que toutes les commandes sont dans la position "OFF" (Arrêt).

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électrité), cet appareil doit être installé sur un circuit de dérivation séparé.

Installateur - indiquer au propriétaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retouver facilement plus tard.

Important - Conserver ces instructions pour l'usage de l'inspecteur local en électricité.

Avant l'installation, couper le courant au panneau de service. Verrouiller le panneau de service pour éviter que le courant ne soit accidentellement rétabli.

Pour plus d'informations, se reporter à la plaque signalétique. Pour connaître l'emplacement de la plaque signalétique, voir "Plaue signalétique" sous "Entretien".

CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES CONSIGNES

S'assurer que l'appareil est adéquatement installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables.

Sécurité apparentée concernant l'équipement

Retirer le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruiere l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditonnement.

Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement.

Transport

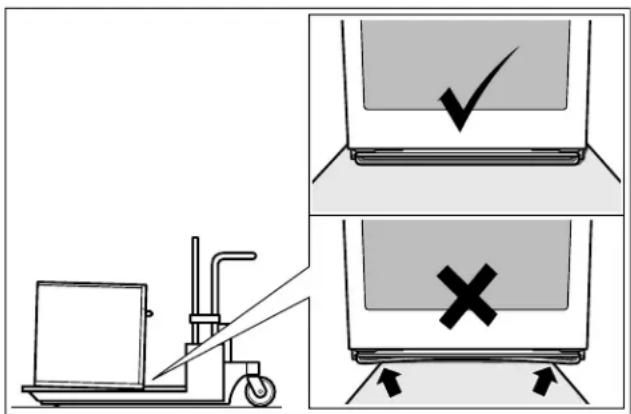

Pour éviter tout dommage à l'évent du four, utiliser la méthode de transport illustrée ci-dessous.

Outils et pièces nécessaires

• Tournevis Torx T20
Mèche de 1/8 po (3 mm) et perceuse
- Ruban à mesurer

Pièces comprises

• Four encastré
  5 vis Torx

Exigences électriques

La prise doit être correctement reliée à la terre selon tous les codes applicables.

Instructions de conception

Sens d'ouverture de la porte non modifiable.

Distance corps du meuble - façade de la porte 47 mm.

Distance corps du meuble – bord extérieur de la poignée de porte 94 mm (s'il s'agit de la poignée ajoutée, accessoire spécial).

Pour permettre l'ouverture de tiroirs latéraux, tenir compte du débordement avant, y compris de la poignée de porte.

Si une pose en angle est envisagée, tenir compte d'un angle minimum d'ouverture de la porte de 90°.

Préparation des meubles

Les meubles recevant les appareils doivent pouvoir résister à la chaleur jusqu'à 195° F (90 °C), et les façades des meubles voisins jusqu'à 160° F (70 °C).

Découpe d'aération dans le fond intermédiaire du meuble :mini 20 x 500 mm.

Le prise de branchement doit se trouver hors de la niche d'encastrement.

Effectuer les opérations de découpe du meuble avant d'y insérer l'appareil. Enlever les copeaux qui pourraient perturber le fonctionnement de composants électriques.

Fixer au mur au moyen d'une équerre du commerce les meubles non fixés.

Poser l'appareil à une hauteur permettant d'en retirer facilement les accessoires.

Exigences en matière de dimensions et d'armoire

Exigences générales concernant le meuble

Les exigences concernant le meuble dépendent du modèle à poser. Veuillez consulter le chapitre Dimensions pour obtenir des précisions sur votre modèle.

Tous les modèles exigent :

• Un espace de 14 po (6.4 mm) entre la paroi latérale du four et le mur adjacent ou la porte de l'armoire s'il l'unité est installée à la fin d'une série d'armoire.
• Le socle du meuble doit être plat et doit pouvoir supporter le poids de l'appareil lorsqu'il est en service. Pour connaître le poids exact de votre modèle, consultez le chapitre Dimensions.

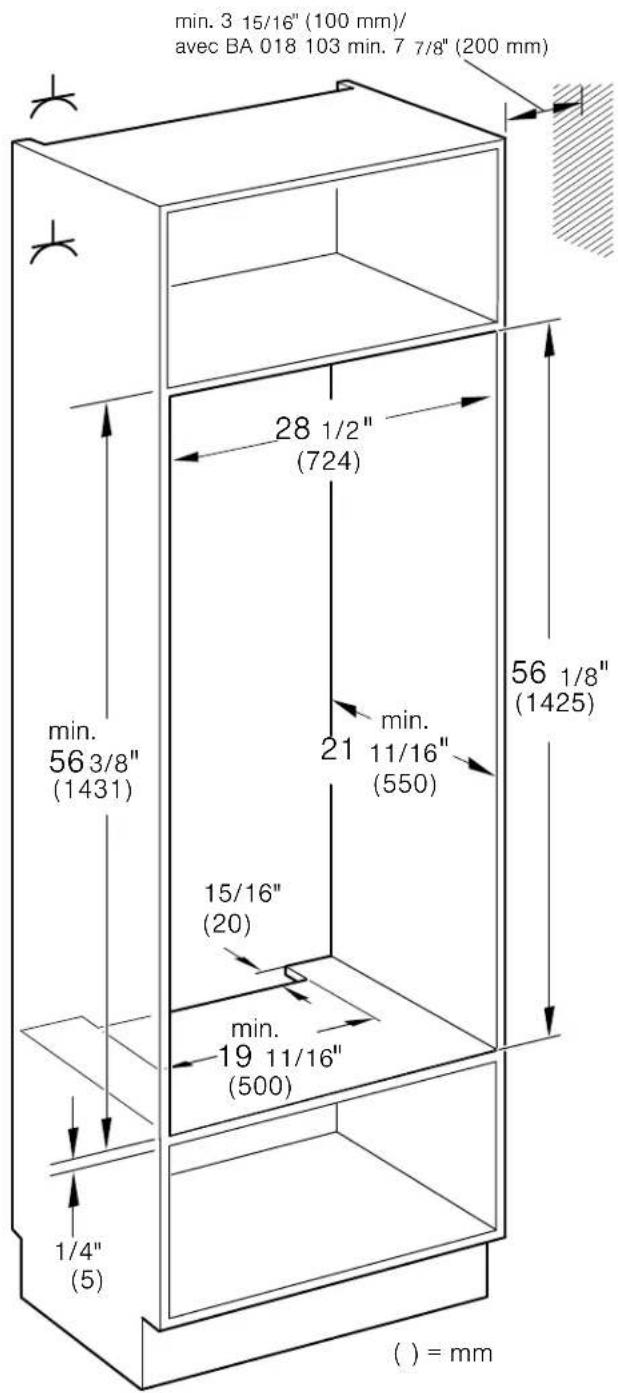

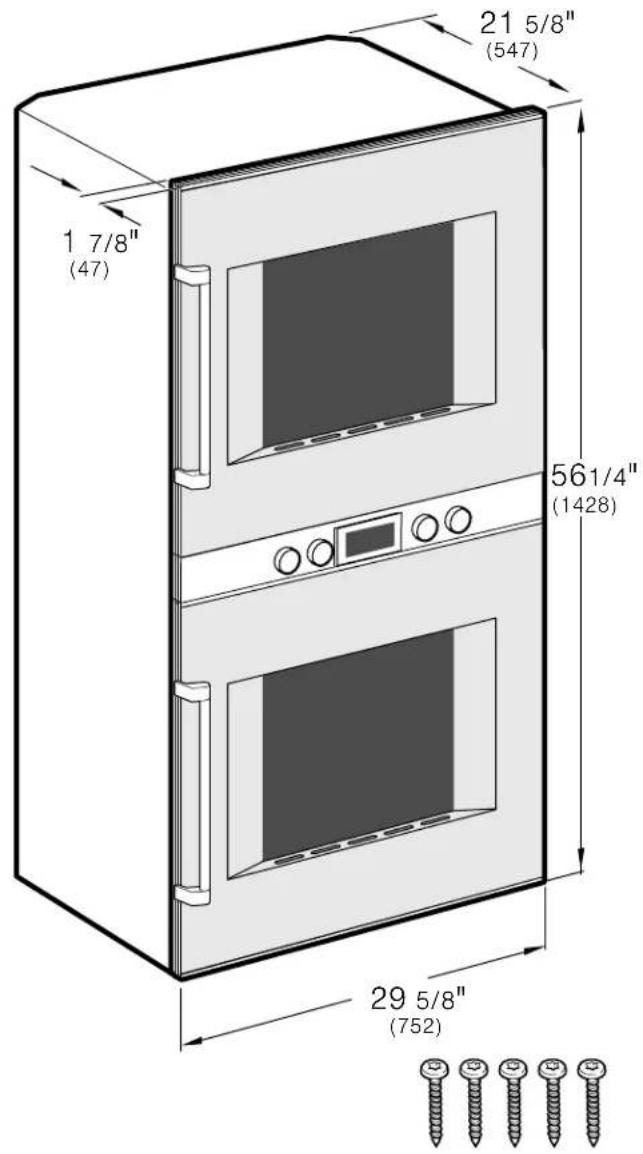

Dimensions de l'appareil Dimensions de la découpe des armoires 21 5/8"

AVIS : Le socle du coffret doit être plate et apte à soutenir un poids d'au moins 334 lbs (152 kg).

Pour enlever l'emballage

Remarque : Pour éviter d'endommager le plancher, laissez l'unité dans la portion inférieure de l'emballage jusqu'au moment de le placer dans l'ouverture de l'armoire. Ne pas faire glisser l'unité sur le plancher.

Différents emballages sont employés selon les modèles. Les supports peuvent avoir l'air différents. Les supports restent dans la base de l'emballage.

1 Couper les attaches à l'extérieur de la boîte.
2 Enlever la boîte de carton.
3 Retirer le carton sur le dessus et sur les côtés ainsi que les pièces d'arrimage en styromousse.
4 Placez le four devant l'armoire à l'endroit où il sera installé.

Installation de l'appareil

Remarque : L'appareil est lourd. Pour l'insérer dans la découpe, faite-vous aider par une other personne.

AVIS : Avant d'installer le four, prendre soin de vérifier la dimension du coffret et les raccordements électriques.

Fixation à l'armoire

• Important : Tenez compte du poids du four double (env. 330 lb/150 kg avec les accessoires). Transportez l'appareil en position verticale.
  En l'absence de tablette au-dessus de l'appareil, immobilisez l'appareil pour l'empêcher de basculer quand la porte est ouverte. Fixez deux équerre standards ^3/16 po (5 mm) au-dessus de l'appareil à une profondeur de 17 ^3/4 po (450 mm) à l'intérieur du meuble.
  1 Évitez de coudez ou de coincez le câble de raccordement ou de l'acheminer sur des bords tranchants.

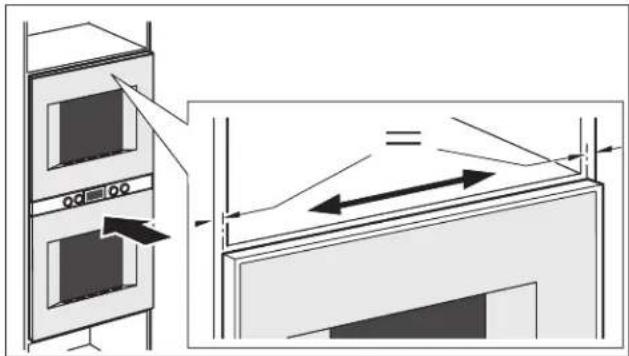

2 Centrez l'appareil.

Il doit y avoir un vide d'air de 316 po (5 mm) entre l'appareil et les meubles adjacents.

3 Avec un niveau à bulle, ajustez l'appareil de sorte qu'il soit parfaitement de niveau.

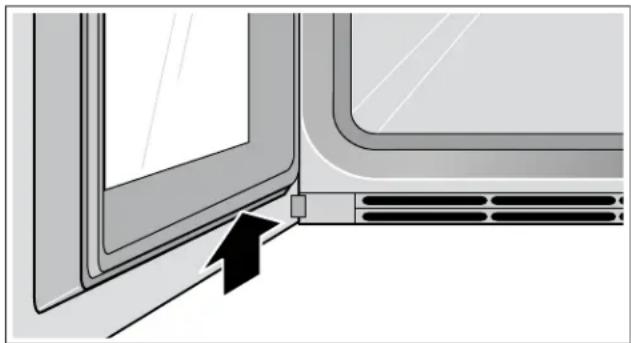

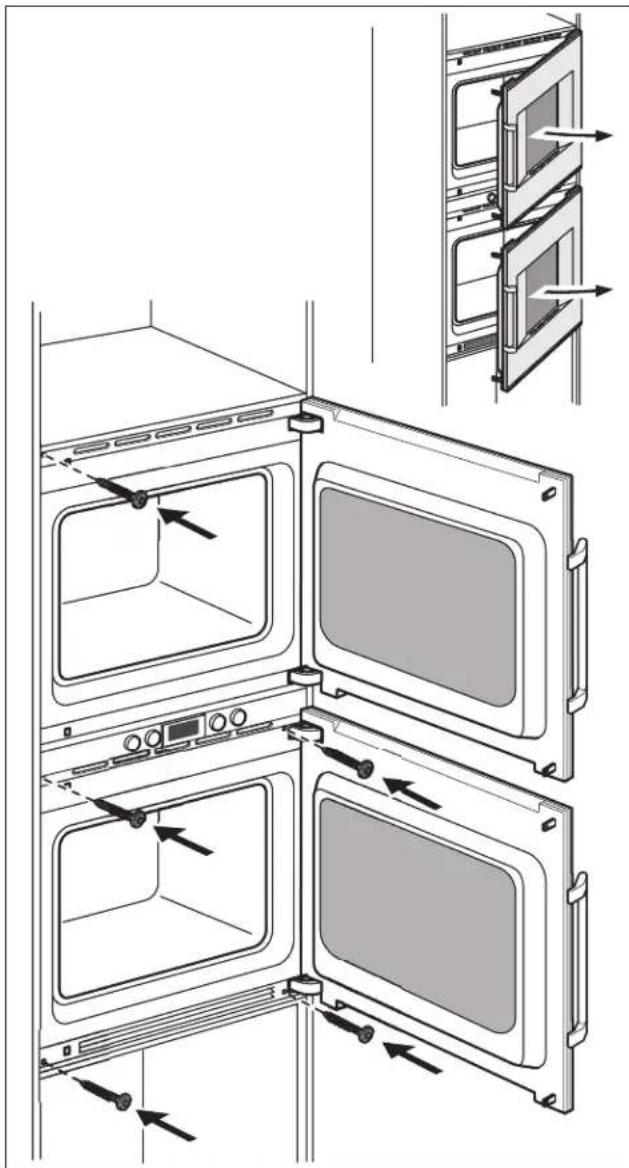

4 Visez l'appareil en place. Retirez le verrou de transport de la porte.

Brancher l'alimentation électrique

ATTENTION

Les codes locaux peuvent varier ; l'installation, les branchements électriques et la terre doivent être conformes à tous les codes locaux en vigueur.

1 Brancher le fil rouge du four au fil d'alimentation électrique rouge (fil chaud).
2 Brancher le fil noir du four au fil d'alimentation électrique noir (fil chaud).
3 Brancher le fil blanc du four au fil d'alimentation électrique blanc (fil neutre).
4 Brancher le fil jaune/vert du four au fil de terre de l'alimentation électrique.

Brancher le conduit souple à la boîte de jonction.

Pour maintenir l'alimentation, le conduit plié ne doit pas être raccourci et devrait être orienté de façon à pouvoir être retiré temporairement du four.

Association avec le tiroir chauffant

Important : tenir compte du poids du four double (330 lb/150 kg environ, accessoires compris). Un fond intermédiaire suffisamment solide doit être installé au-dessus du tiroir chauffant.

Vérification de l'installation

AVERTISSEMENT

Avant de brancher un cordon électrique ou de mettre l'appareil sous tension, s'assurer que les commandes sont en position d'ARRÊT.

Mettre le disjoncteur en circuit.

Vérifier que les éléments fonctionnent correctement.

Dépose

1 Mettre l'appareil hors tension.
2 Desserrer les vis de fixation.
3 Soulever légèrement puis tirer entièrement l'appareil.

Service après-vente

Si votre appareil doit être réparé, notre service après-vente est à votre disposition. Nous trouvons toujours une solution adaptée, y compris pour éviter les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n° E) et le numéro de série (n° FD) afin que nous puissions vous donner une réponse précise. La plaquette d'identification comportant ces numéros se trouve sur le dessous de l'appareil. Pour ne pas avoir à chercher longtemps en cas de besoin, vous pouvez inscrire ici les références de l'appareil et le numéro de téléphone du service après-vente.

N° E N° FD

Service après-vente

N'oubliez pas qu'en cas de fausse manœuvre, la visite d'un technicien d'après-vente n'est pas gratuite, même pendant la garantie.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA 800 828 9165

Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.
