Type de produit	Toilette deux pièces (cuvette et réservoir)
Marque	American Standard
Modèle	Edgemere 4519A104
Forme de cuvette	Allongée (modèle 3519A) ou arrondie (modèle 3519B) selon version
Type de chasse	Double chasse (partielle et complète) sur modèles à chasse double ; simple sur modèles à chasse simple
Capacité de chasse (double chasse)	Partielle : 1,0 gal (3,8 L) ; Complète : 1,6 gal (6 L)
Matériau	Porcelaine vitrifiée
Système de chasse	Robinet de chasse sans revêtement, ajustable
Raccordement d'eau	Conduite d'eau standard (1/2 po NPT recommandé)
Type d'évacuation	Évacuation au sol (bride standard)
Accessoires fournis	Trousse d'installation EZ incluant boulons, rondelles, joints, caches-boulons
Réglage du niveau d'eau	Via bouton de réglage du flotteur
Entretien du siège	Eau tiède et savon doux ; éviter abrasifs et produits chimiques
Entretien du réservoir	Ne pas utiliser de nettoyants dans le réservoir ; corrosion possible
Avertissement d'installation	Ne pas serrer excessivement les écrous ; risque de casse
Garantie	Contactez American Standard : 800-442-1902 (US) ou 800-387-0369 (Canada)

FOIRE AUX QUESTIONS - Edgemere 4519A104 American Standard

Comment régler le niveau d'eau dans le réservoir ?

Tournez le bouton de réglage du flotteur (situé sur le robinet de remplissage) pour monter ou descendre le flotteur jusqu'à ce que le niveau atteigne la marque indiquée sur le réservoir.

Ma toilette ne tire pas la chasse, que faire ?

Vérifiez d'abord que le robinet d'alimentation en eau est ouvert. Ensuite, pour les modèles à chasse simple, assurez-vous que la chaîne du robinet de chasse n'est ni trop lâche ni détachée. Pour les modèles à double chasse, réglez les tiges filetées des boutons-poussoirs (voir étape 9 de la notice).

Comment nettoyer le siège de toilette ?

Utilisez uniquement de l'eau tiède savonneuse et un linge doux. Rincez et séchez. N'utilisez jamais de poudre abrasive, de tampon abrasif ou de nettoyants chimiques agressifs sur le siège.

Le débit de chasse est faible ou lent, que vérifier ?

Assurez-vous que le niveau d'eau dans la cuvette est correct. Vérifiez que le tuyau de remplissage est raccordé et inséré dans le tube de trop-plein sans pli. Ouvrez entièrement le robinet d'alimentation. Vérifiez aussi que la pression d'eau est d'au moins 20 lb/po².

La toilette fuit au niveau du réservoir ou de la cuvette, que faire ?

Vérifiez les raccords de la conduite d'eau (étape 7 de l'installation) et les fixations cuvette/réservoir (étapes 1 à 6). Si le joint d'étanchéité du clapet fuit, nettoyez les débris ou remplacez le clapet/robinet de chasse.

Comment ajuster la chasse partielle et complète sur un modèle double chasse ?

Reportez-vous au diagramme de l'étape 9. Le bouton à 3 points (chasse partielle) doit être aligné avec l'actionneur bleu, et le bouton à 9 points (chasse complète) avec l'actionneur blanc. Ajustez les tiges filetées sous le couvercle si nécessaire.

La cuvette bouge après installation, comment la stabiliser ?

Resserrez les boutons de fixation cuvette-sol. Si le sol n'est pas plat, utilisez une cale pour toilette ou appliquez un cordon de mastic sous la base pour stabiliser.

Puis-je utiliser un nettoyant dans le réservoir pour éliminer les taches ?

Non. Les nettoyants dans le réservoir corrodent les pièces internes (robinets, joints) et annulent la garantie. Utilisez uniquement de l'eau et un nettoyage extérieur doux.

Que faire si la toilette ne s'arrête pas de remplir ?

Cela peut venir d'un joint de clapet qui fuit ou de débris dans la commande d'eau. Fermez l'alimentation, retirez le capuchon du robinet de remplissage et nettoyez-le selon les instructions de Fluidmaster. Ajustez aussi la chaîne du clapet si elle est trop courte.

Comment installer la toilette correctement ?

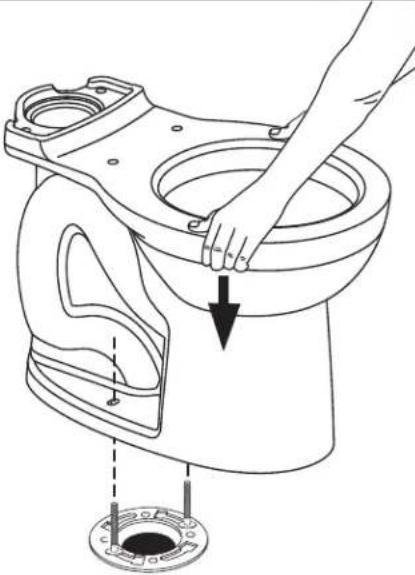

Suivez les étapes de la notice : nettoyez la bride, placez l'anneau de cire, posez la cuvette avec les boulons à T, fixez le réservoir avec le joint et les écrous, et raccordez la conduite d'eau. Ne serrez pas excessivement pour éviter la casse.

MODE D'EMPLOI Edgemere 4519A104 American Standard

Toilette deux pièces Edgemere

MD

Avant allongé et arrondi

Modèles 204AA, série 204BA

Merci d'avoir choisi American Standard, la référence en matière de qualité depuis plus de 100 ans. Afin de garantir une installation adéquate, veuillez lire ces instructions attentivement avant de commencer. (Certaines installations peuvent requérir l'aide d'un professionnel.) De plus, assurez-vous que votre installation est en conformité avec le code local.

MISE EN GARDE : PRODUIT FRAGILE. MANIPULER AVEC PRÉCAUTION POUR ÉVITER LES RISQUES DE CASSE OU DE BLESSURES! REMARQUE : Les images peuvent être différentes de votre modèle en porcelaine et de ses composants.

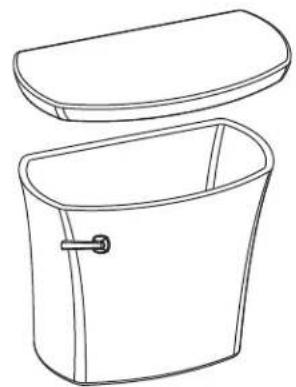

RÉSERVOIRS 4519A et 4519B

TROUSSE D'INSTALLATION EZ INCLUSE AVEC LE RÉSERVOIR

Joint entre la cuvette et le réservoir

Poignée de fixation avec 2 écrous

2 rondelles en plastique

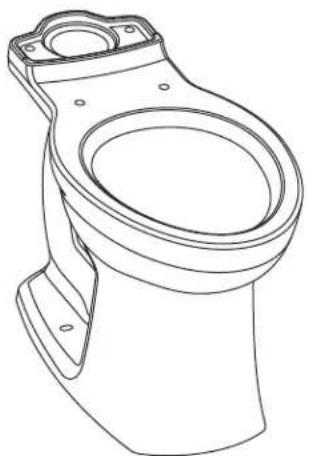

CUVETTE 3519A ALLONGÉE / CUVETTE 3519B À AVANT ARRONDI

TROUSSE D'INSTALLATION EZ INCLUSE AVEC LA CUVETTE

Boulons à T avec Bagues d'arrêt (2)

Cache-boulons (2)

Boutons de cuvette-sol (2)

VENDUS SÉPARÉMENT

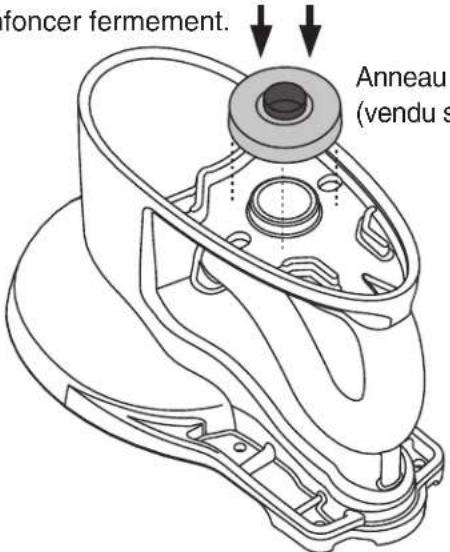

Anneau de cire

Conduite d'eau

Siège de toilette à fermeture lente

7302406-100

Les noms des produits indiqués dans la présente sont des marques de commerce D'AS America Inc. ©2014

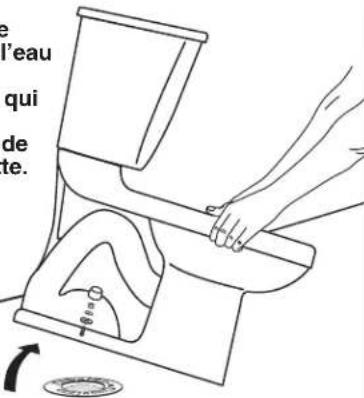

Avant de commencer		Si vous retirez une toilette installée

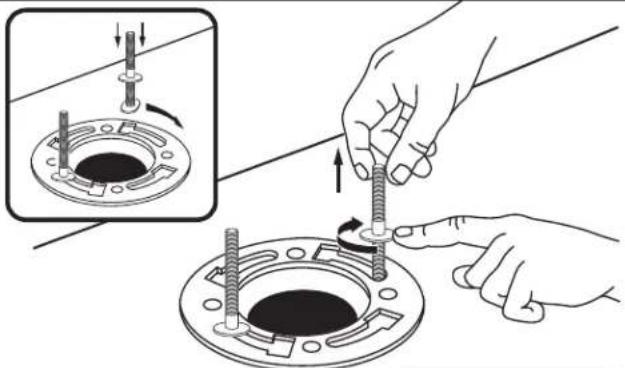

Fermer l'alimentation en eau		Tirer la chasse pour éliminer de la cuvette; éponger l'eau reste dans la cuvette avant retirer la toilet		Nettoyer la bride Mise en garde: Si vous laissez la bride du sol ouverte pendant plus d'une ou deux heures, couvrir la bride pour éviter que des gaz d'égout ne s'échappent.
Type de raccordement recommande pour des installations dos à dos.		INSTALLATION DOS À DOSEn fonction de l'état de votre plomberie et de votre évacuation, le débit provenant d'une installation dos à dos de la toilette peut former une aspiration dans le système et propulser l'eau de la cuvette opposée. Le code national des normes de plomberie interdit l'utilisation d'un raccordement en croix pour l'évacuation, car il y a un risque de retour. Le code approuve un raccordement directionnel de type « Y » avec une évacuation adéquate afin de diriger l'eau vers le bas et de l'éloigner de l'autre toilette.
1			2	Endecire séparément)
REMARQUE : BOULONS FACILES À INSTALLER 1⁄4 po COMPRIS.LES BOULONS 5/16 po DOIVENT ÊTRE ACHETÉS SÉPARÉMENT, SI NÉCESSAIRE.
3	Appliquer une pression uniforme.Ne pas déplacer après l'installation. Le scellant étanche peut se briser s'il est trop serré.		4	Serrer à la main uniquement. Ne pas serrer excessivement.[IMAGE]

3

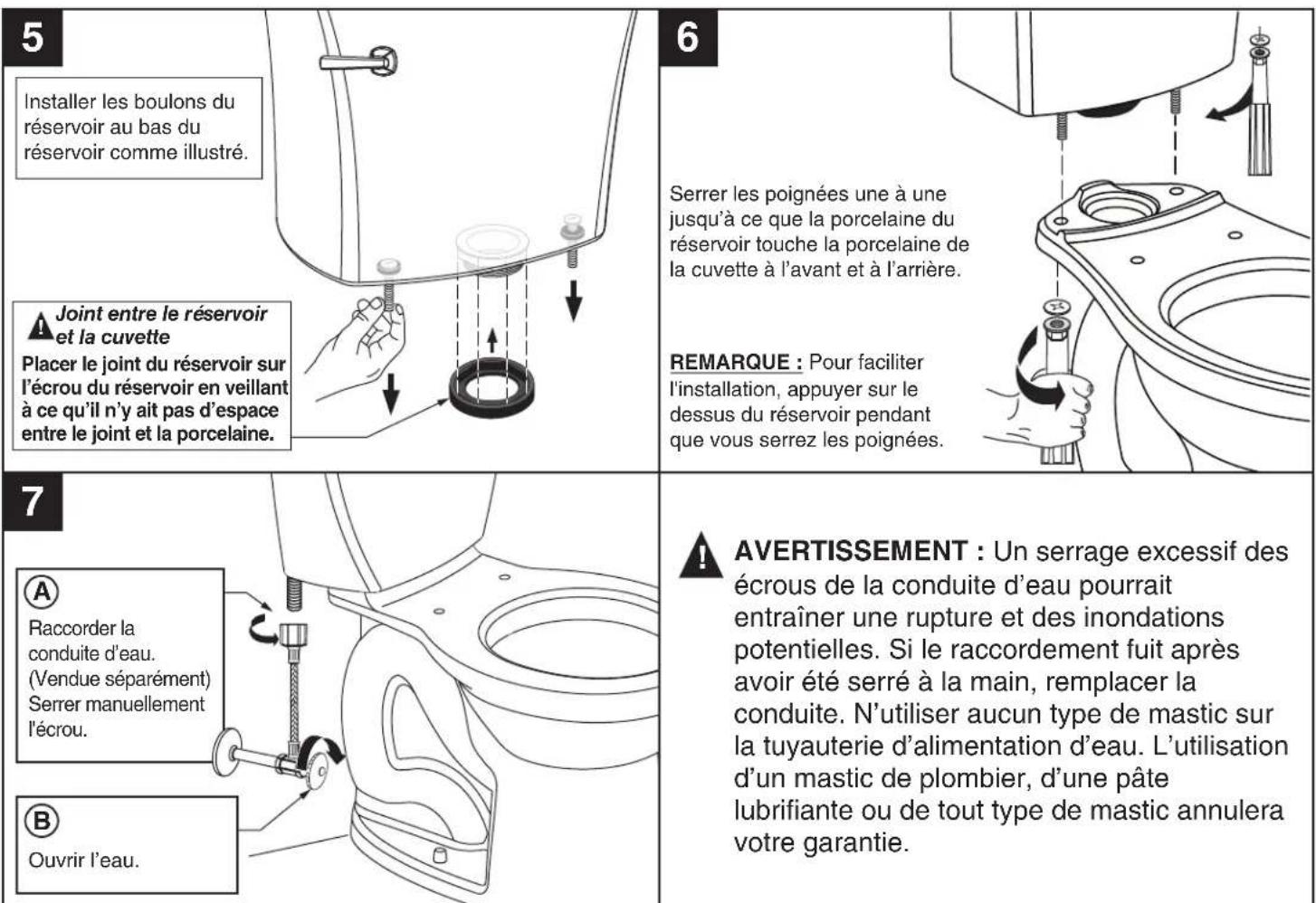

INSTALLATION DOS À DOS

AVERTISSEMENT : Un serrage excessif des écrous de la conduite d'eau pourrait entraîner une rupture et des inondations potentielles. Si le raccordement fuit après avoir été serré à la main, remplacer la conduite. N'utiliser aucun type de mastic sur la tuyauterie d'alimentation d'eau. L'utilisation d'un mastic de plombier, d'une pâte lubrifiante ou de tout type de mastic annulera votre garantie.

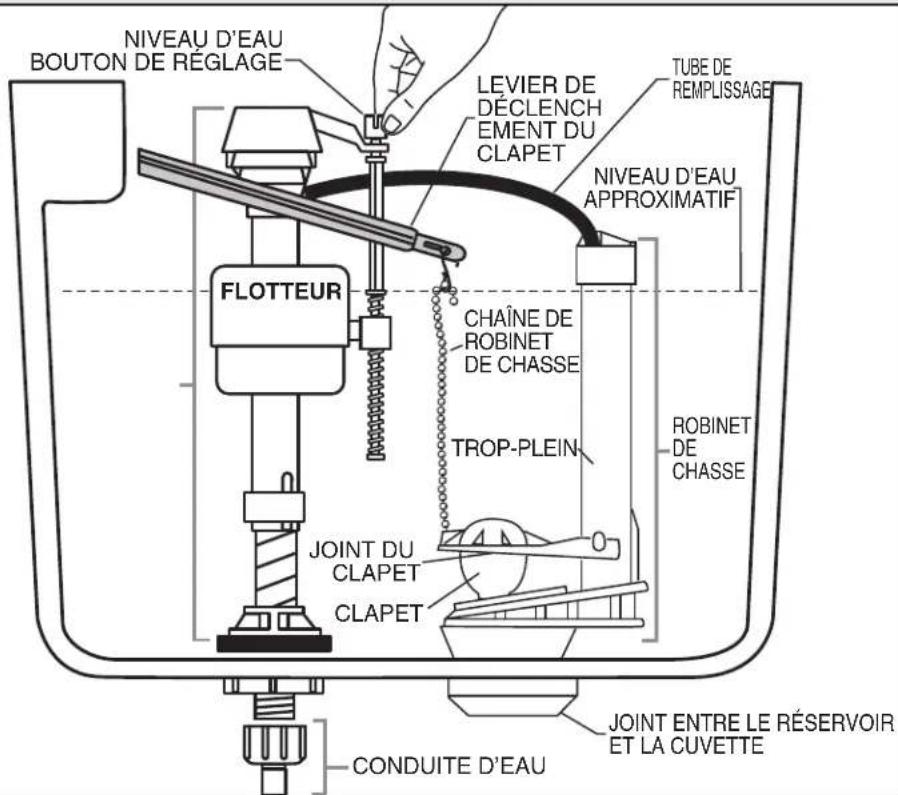

8 CHASSE SIMPLE

Ajuster le niveau d'eau pour atteindre le niveau indiqué sur le réservoir en tournant le bouton de réglage de niveau pour faire monter ou descendre le flotteur.

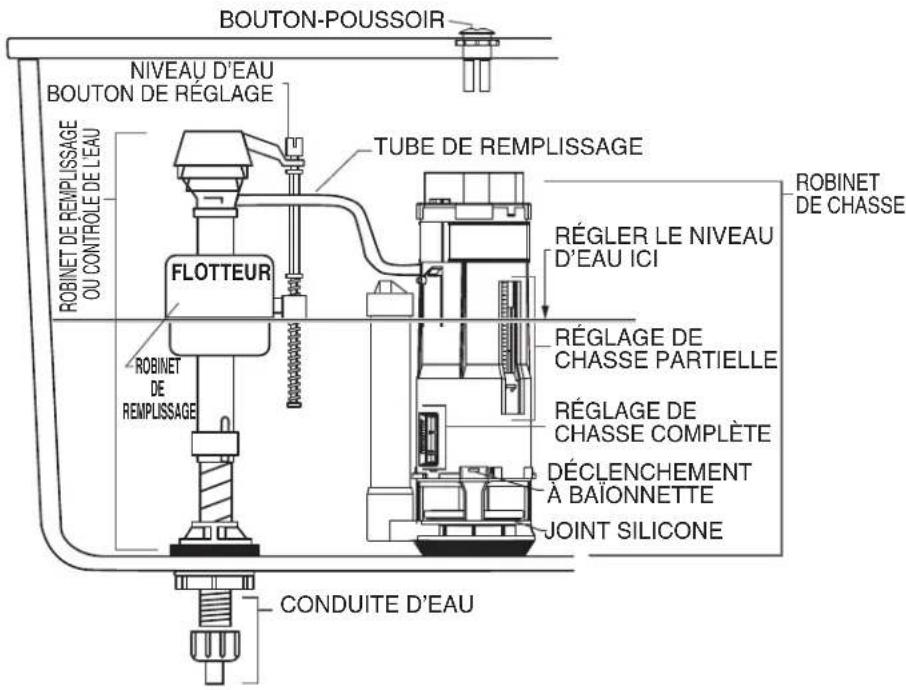

9 CHASSE DOUBLE

RÉGLAGES

a. Régler le niveau d'eau. Le niveau d'eau doit être réglé au niveau indiqué sur le réservoir en ajustant le flotteur à l'aide du bouton de réglage du niveau d'eau
b. Réglages des paramètres du robinet de chasse:

Robinet de chasseParamètreRéglages	RéservoirSans revêtement
Réglage dechasse complète	2
Réglage dechasse partielle	2.5

REMARQUE : Tout autre réglage entraînera plus ou moins d'eau et n'est pas recommandé.

• Pour retirer le robinet de chasse, appliquer une légère pression vers le bas et faire pivoter jusqu'à ce que le robinet de chasse se détache de la baïonnette.
• Pour réinstaller le robinet de chasse, suivre la procédure ci-dessus, mais à l'inverse.

BOUTONS DE CHASSE SUR LE RÉSERVOIR

Appuyer sur les deux boutons en même temps pour activer la chasse partielle de 1 gal/chasse ou 3,8 l/chasse. Le bouton de chasse partielle (comportant trois points) doit être aligné avec l'actionneur bleu qui se trouve sur la tour de chasse du réservoir. Le bouton de chasse complète (comportant neuf points) doit être aligné avec l'actionneur blanc qui se trouve sur la tour de chasse du réservoir.

Bouton de chasse partielle (3 points) pour les liquides.
1,0 gal/chasse
3,8 l/chasse

Bouton de chasse complète (9 points) pour les solides.

1,6 gal/chasse
6 l/chasse

CONSEIL :

Si la cuvette n'évacue toujours pas correctement après avoir suivi les étapes indiquées dans le guide de dépannage, retirer le couvercle du réservoir et appuyer sur l'un des boutons de chasse du robinet de chasse dans le réservoir. Si la chasse semble normale, ajuster la longueur des tiges filetées pour les boutons à pression installés sur le couvercle du réservoir comme suit :

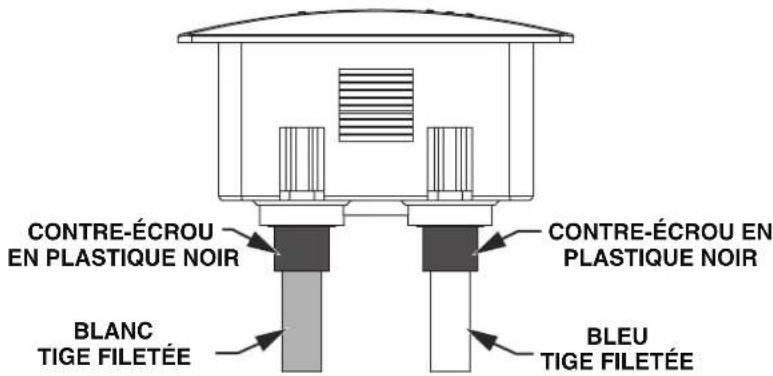

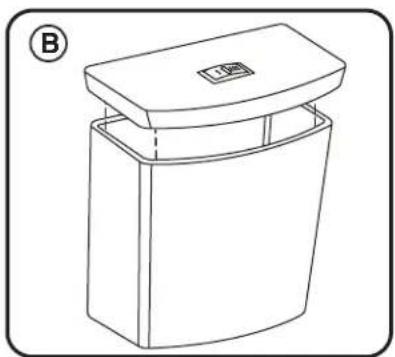

1. Retourner le couvercle.
2. Desserrer le contre-écrou en plastique noir.
3. Faire tourner la tige filetée blanche d'un tour dans le sens antihoraire.
4. Resserrer le contre-écrou en plastique noir.
5. Replacer le couvercle sur le réservoir et essayer la chasse. Si la chasse ne fonctionne toujours pas correctement, répéter les étapes 1 à 4 jusqu'à ce que le problème soit réglé.
6. Si vous constatez qu'un tour dans le sens antihoraire est excessif et que le robinet de chasse reste ouvert, alors, effectuer 1/2 tour dans le sens horaire et retourner à l'étape 4.

* Pour les modèles À CHASSE SIMPLE UNIQUEMENT* Voir le diagramme à l’étape 8		GUIDE DE DÉPANNAGE		** Pour les modèles À CHASSE DOUBLE UNIQUEMENT** Voir le diagramme à l’étape 9
Problème Cause possible Mesure corrective
Impossible de tirer la chasse	a. Le robinet d’alimentation d’eau est fermé.b. La conduite d’eau est bloquée.*c. La chaîne du robinet de chasse est trop lâche ou détachée.**c. Le bouton-poussoir doit être réglé.d. Du sable ou des débris sont logés dans la commande d’eau.		a. Ouvrir le robinet pour remplir le réservoir d’eau.b. Fermer la conduite d’eau, déconnecter la ligne d’alimentation et inspecter tous les joints et rondelles. Remonter le tout.*c. Régler la longueur de la chaîne comme il convient.**c. Régler les tiges comme à l’étape 9.d. Fermer l’alimentation d’eau. Enlever le capuchon et nettoyer selon les instructions d’entretien de Fluidmaster fournies à l’adresse : www.americanstandard-us.com/enews/fluidmasterguide.pdf
Débit de chasse faible ou lent	a. Le niveau d’eau de la cuvette est trop bas.b. Le robinet d’alimentation en eau est partiellement fermé.c. Occlusion partielle du passage de siphon, du tuyau d’évacuation ou de la ventilation.d. La pression fournie est trop faible.		a. Vérifier que le tuyau de remplissage est raccordé au contrôle de l’eau et inséré dans le tube de trop-plein sans pli ou dommage.b. Ouvrir le robinet d’alimentation entièrement. Vérifier que la taille du tube d’alimentation est adéquate.c. Retirer ce qui obstrue. Si nécessaire, consulter un plombier.d. La pression d’alimentation normale doit être au moins de 20 lb/po 2 .
La toilette fuit	a. Le raccord de la conduite d’eau est inadéquat.b. Le branchement de la cuvette au réservoir/sol est inadéquat.		a. Vérifier l’étape 7 de la procédure d’installation.b. Vérifier les étapes 1 à 6 de la procédure d’installation.
La toilette ne s’arrête pas	a. Le joint d’étanchéité du clapet/du robinet de chasse fuit ou est déformé.b. Du sable ou des débris sont logés dans la commande d’eau.*c. La chaîne du robinet de chasse est trop courte, et maintient le clapet ouvert.		a. Éliminer les débris présents sur la surface d’étanchéité. Remplacer le clapet/robinet de chasse au besoin. Voir le Web pour de plus amples renseignements.b. Fermer l’alimentation d’eau. Enlever le capuchon et nettoyer selon les instructions d’entretien de Fluidmaster fournies à l’adresse : www.americanstandard-us.com/enews/fluidmasterguide.pdf*c. Régler la longueur de la chaîne comme il convient.
La cuvette bouge après l’installation	a. L’anneau en cire n’est pas complètement compressé.b. Le sol n’est pas plat.		a. Resserrer les boutons de cuvette/sol.b. Utiliser une cale pour toilettes ou placer un cordon de mastic sur la base de la toilette.

NETTOYAGE ET ENTRETIEN

Lorsque vous nettoyez le siège de toilette, utiliser seulement une eau tiède, savonneuse et douce; rincer le siège abondamment avec de l'eau claire et le sécher avec un linge doux. Éviter d'utiliser des détergents, désinfectants ou tout autre produit nettoyant en aérosol. Ne JAMAIS utiliser de poudre à récurer abrasive ou de tampon abrasif sur le siège de la toilette. Certaines substances chimiques pour salle de bain et certains cosmétiques peuvent endommager le fini du siège.

AVERTISSEMENT : Ne pas utiliser pas d'agent nettoyant dans le réservoir. Ces produits peuvent sérieusement corroder les raccords à l'intérieur du réservoir. Cette corrosion peut entraîner des fuites et des dommages matériels. American Standard ne sera en aucun cas responsable de tout dommage causé par l'utilisation de nettoyants dans le réservoir

Aux États-Unis :

Pour les résidents des États-Unis, des renseignements peuvent être également obtenus au numéro sans frais suivant : 800-442-1902.

www.americanstandard.com

Au Canada :

AS Canada, ULC

5900 Avebury Rd.

Sans frais : 800-387-0369

www.americanstandard.ca

Au Mexique :
