Caractéristiques	Détails
Type de produit	Ventilateur
Dimensions	24 pouces
Débit d'air	Variable selon la vitesse
Vitesse de rotation	Multiples vitesses réglables
Alimentation	Électrique
Installation	Montage au plafond ou sur un mur
Utilisation recommandée	Intérieur, espaces commerciaux ou résidentiels
Entretien	Nettoyage régulier des pales et du moteur
Sécurité	Protection contre la surchauffe
Garantie	Vérifier les conditions du fabricant
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils spécifiques

FOIRE AUX QUESTIONS - SD24-XPF Canarm

Comment installer le ventilateur Canarm SD24-XPF ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Suivez les instructions du manuel d'utilisation pour monter le ventilateur au plafond, en veillant à respecter les instructions de câblage.

Quel est le niveau sonore du ventilateur Canarm SD24-XPF ?

Le ventilateur Canarm SD24-XPF fonctionne à un niveau sonore d'environ 40 décibels à la vitesse la plus basse, ce qui le rend relativement silencieux.

Le ventilateur est-il compatible avec un variateur de lumière ?

Le ventilateur Canarm SD24-XPF n'est pas conçu pour être utilisé avec un variateur de lumière. L'utilisation d'un variateur peut endommager le moteur.

Comment nettoyer le ventilateur Canarm SD24-XPF ?

Pour nettoyer le ventilateur, coupez l'alimentation, puis utilisez un chiffon doux et humide pour essuyer les pales et le corps du ventilateur. Évitez les produits chimiques agressifs.

Pourquoi le ventilateur ne fonctionne-t-il pas ?

Vérifiez si le ventilateur est bien alimenté électriquement, si l'interrupteur est en position 'ON' et si les connexions électriques sont correctes. Si le problème persiste, consultez un électricien.

Quelle est la garantie du ventilateur Canarm SD24-XPF ?

Le ventilateur Canarm SD24-XPF est généralement couvert par une garantie de un an contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Peut-on utiliser le ventilateur à l'extérieur ?

Le ventilateur Canarm SD24-XPF est conçu pour une utilisation intérieure uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Comment changer la direction des pales du ventilateur ?

Pour changer la direction des pales, localisez l'interrupteur de réversibilité sur le moteur du ventilateur. Il est généralement situé à proximité de l'armature.

MODE D'EMPLOI SD24-XPF Canarm

BROCKVILLE, ONTARIO K6V 5V6

TELEPHONE: [phone]

FAX: [phone]

CANARM LTEE.

2555 RUE BERNARD LEFEBVRE

LAVAL, QUEBEC H7C 0A5

TELEPHONE: [phone]

FAX: [phone]

Canarm Ltée. garantie que chaque nouveau ventilateur ne comporte aucune défectuosité dans le matériel et la main-d'oeuvre, et de ce fait, Canarm Ltée. remplacera ou réparera à son choix, tout unité ou partie de cette unité qui comporte une defectuosité, pour une période de un an suivant la date d'achat. L'unité doit être retournée frais de port payé et une défectuosité doit être décelée. Cette garantie ne couvre pas les frais de démontage et de réinstallation de l'unité sur les lieux de l'usager.

Les éléments réparés ou remplacés sont garanties pour la durée de la garantie originale seulement. Cette garantie s'applique à l'acheteur-usage initial seulement, elle est nulle dans le cas d'altérations, d'accident, d'abus, de négligence ou si l'opération n'est pas conforme aux instructions.

N.B.: Aucune réclamation ne sera honorée par Canarm Ltée. à moins d'autorisation obtenue au préalable.

PROBLÈMES D'INSTALLATION OU D'UTILISATION? NE RETOURNEZ PAS AU MAGASIN. COMMUNIQUEZ AVEC LE SERVICE À LA CLIENTÈLE CHEZ CANARM AU 1-800-265-1833 (CANADA) 1-800-267-4427 (USA) 1-800-567-2513 (EN FRANÇAIS) DU LUNDI AU VENDREDI ENTRE 8:00H ET 17:00H HNE

MODE D'EMPLOI DU VENTILATEUR D'ÉVACUATION STANDARD

VEUILLEZ LIRE LES INSTRUCTIONS SUIVANTES AVANT DE PROCÉDER À L'INSTALLATION ET GARDEZ CE MANUEL COMME RÉFÉRENCE

Félicitations sur l'achat de votre ventilateur d'évacuation mural à entraînement direct de qualité. Tous ces modèles comportent un moteur fermé à avec une protection thermique contre la surcharge. Les moteurs à vitesse variable sont hautement efficaces et consomment peu d'énergie et de plus, ils peuvent être opérés comme un moteur à vitesse simple. Les moteurs sont soutenus par une monture de moteur très robuste en tiges d'acier soudées de haut calibreet sont revêtues d'un fini Zinc Brillant. Les ventilateurs vous sont livrés tout assemblé et 100% de nos ventilateurs sont testés avant la livraison.

Celui-ci est un mode d'emploi général décrivant nos ventilateurs à une vitesse, deux vitesses et à vitesse variable ainsi que notre ventilateur à une vitesse anti-explosif.

VENTILATEUR STANDARD

Ces modèles portent un boîtier robuste en acier soudé avec un fini poudré ainsi que des volets en aluminium ou en plastique qui sont retenus par des douilles en nylon de longue durée. Les volets s'ouvrent automatiquement lorsque le ventilateur démarre et se ferment lorsqu'il s'arrête.

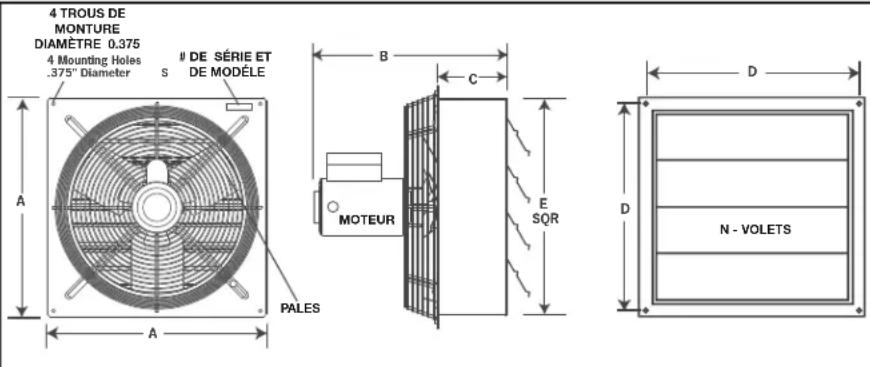

4 TROUS DE MONTURE DIAMÈTRE 0.375 4 Mounting Holes .375" Diameter S

DE SÉRIE ET

DE MODÈLE A B C E MOTEUR SQR D N - VOLETS PALES A D

Dimensions du Ventilateur
Ventilateur	A	B	C	D(c/c)	EN	Encadrement
8' 13 1/4"	11' 4' 1"	10 3/4" 2		11 X 11
10"	15 1/4"	11"	4"	14"	12 3/4"	2
12"	17 1/4"	17"	6"	16"	14 3/4"	3
14"	19 1/4"	17"	6"	18"	16 3/4"	3
16"	21 1/4"	17"	6"	20"	18 3/4"	4
18"	23 1/4"	15"	6"	22"	20 3/4"	4
20"	25 1/4"	18"	6"	24"	22 3/4"	5
24"	29 1/4"	18"	6"	28"	26 3/4"	5
30"	35 1/4"	19"	6"	34"	32 3/4"	16
36"	41 1/4"	18"	6"	40"	38 3/4"	20
42"	47 1/4"	18"	6 3/4"	46"	44 3/4"	24
48"	53 1/4"	19"	6 3/4"	52"	50 5/8"	26

VENTILATEUR ANTI-EXPLOSIF

Les ventilateurs anti-explosifs sont munis d'un moteur anti-explosif à une vitesse ainsi que des pales en aluminium afin de prévenir les étincelles lorsqu'un objet en métal obstrut la rotation de la pale. Les ventilateurs anti-explosifs sont fabriqués du même boîtier en acier robuste et de qualité et du même grillage à haut calibre que les ventilateurs Standard. Ces ventilateurs devront être utilisés pour ventilé les endroits hasardeux.

L'endroit est considéré hasardeux si l'atmosphère contient ou peut contenir un gaz, une vapeur, ou de la poussière en quantité explosive.

LA TEMPÉRATURE AMBIANTE DU MOTEUR NE DEVRAIT PAS EXCÉDER +40°C OU -25°C À MOINS QUE LA PLAQUE SUR LE MOTEUR INDIQUE SPÉCIFIQUEMENT UNE AUTRE VALEUR. LE TABLEAU SUIVANT INDIQUE LES CLASSES HASARDEUSES AUXQUELLES RÉPONDENT LES VENTILATEURS ANTI-EXPLOSIFS DE CANARM.

Les ventilateurs anti-explosifs de Canarm RÉPONDENT aux classifications hasardeuses suivantes :

Les ventilateurs anti-explosifs de Canarm NE RÉPONDENT PAS aux classes hasardeuses suivantes :

L'installation est simple et rapide. Un encadrement robuste dans l'ouverture du mur devrait être préparé à l'avance aux grandeurs mentionnes pour votre ventilateur dans le tableau ci-dessus. A l'aide de boulons pour cadrage de bois ou d'écrous, boulons et rondelles de blocage pour cadrage de métal, posez le ventilateur à l'aide des quatre trous de montage fournies, un dans chacun des coins.

CONNEXIONS ÉLECTRIQUES

MISE EN GARDE: FERMEZ LE COURANT AU DISJONCTEUR AVANT PROCÉDER AUX RACCORDEMENTS.

MISE EN GARDE: TOUS LES TRAVAUX ÉLECTRIQUES DEVRONT ÊTRE EXÉCUTÉS PAR UN ÉLECTRICIEN QUALIFIÉ.

Ces ventilateurs portent un moteur à une, deux ou vitesse variable. Les moteurs à une ou deux vitesses peuvent recevoir du 120V seulement. Les moteurs à vitesse variable sont à voltage double. Tous les moteurs à voltage double sont préparés en usine pour recevoir du 240V. Suivez les indications sur la plaque du moteur pour rebrancher le moteur sur le 120V. Faïtes les connexions dans la boîte de connexion du moteur selon les indications sur la plaque du moteur. Les ventilateurs à deux vitesses demandent un contrôle à 2 vitesses ou un interrupteur à levier 3 postions pour changer la vitesse de grande/petite/fermé. Consultez le diagramme fournie avec le contrôle pour l'installation à 2 vitesses.

Si votre unité contient le moteur ECsmart, veuillez suivre ces schémas de câblage:

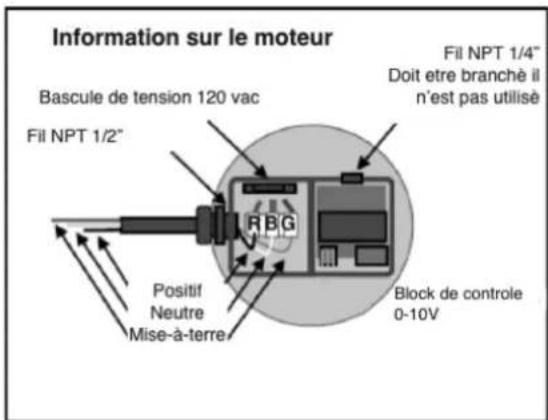

Information sur le moteur Bascule de tension 120 vac Fil NPT 1/4" Doit être branché il n'est pas utilisé Fil NPT 1/2" Positif Neutre Mise-à-terre R BG Block de controle 0-10V

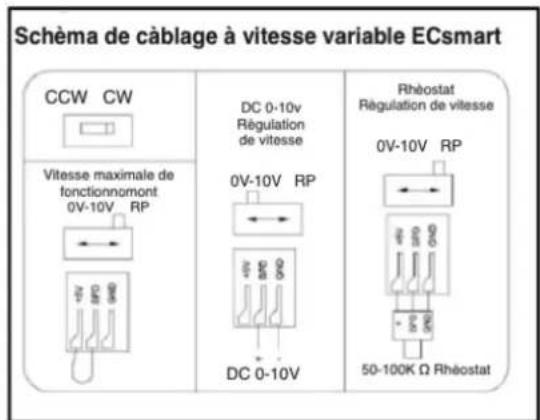

Schéma de câblage à vitesse variable ECsmart CCW CW DC 0-10v Régulation de vitesse Vitesse maximale de fonctionnomont 0V-10V RP 0V-10V RP DC 0-10V Rhéostat Régulation de vitesse 0V-10V RP 50-100K Ω Rhéostat

Veuillez contacter Canarm Ltd. Pour toutes questions relatives aux connections électriques ou de contrôle de nos moteurs EC.

OPÉRATION:

MISE EN GARDE: LES VENTILATEURS À VITESSE VARIABLE DEVRAIENT ÊTRE AJUSTÉS AFIN QUE LA VITESSE MINIUM OUVRE LES

VOLETS D'AU MOINS 1" AFIN DE PERMETTRE UN AÉRATION ADÉQUATE DU MOTEUR. Tous les ventilateurs sont à entraînement direct. Les ventilateurs avec moteur à vitesse variable peuvent être opérés comme moteur à une vitesse économe d'énergie ou comme moteur variable avec un contrôle adéquat. Tel que mentionné, les ventilateurs à 2 vitesses requièrent un contrôle à 2 vitesses ou un interrupteur à levier à 3 positions pour pouvoir changer la vitesse du moteur de grande à petite.

MISE EN GARDE: UNE GRILLE INTÉRIEUR DEVRAIT ÊTRE UTILSÉ SI LE VENTILATEUR EST INSTALLÉ À MOINS DE 7 PEIDS (2 METRE) DU SOL.

ACCESSOIRES:

Canarm vous offre une gamme complète de contrôle manuel et thermostatique. Canarm vous offre également des ensembles de volets muraux d'évacuation, les volets de remplacement ainsi que des capots de protection contre les intempéries.

ENTRETIEN:

LES MOTEURS COMPORTENT UNE PROTECTION AUTOMATIQUE CONTRE LA SURCHARGE ET POURRAIENT DÉMARRER SANS AVERTISSEMENT. DÉBRANCHER TOUJOURS L'UNITÉ AVANT DE PROCÉDER À L'ENTRETIEN. Le moteur, les pales et les volets devraient être nettoyés régulièrement pour éviter une accumulation de saleté qui pourrait endommager le moteur et nuire au bon fonctionnement de votre ventilateur. Les volets automatiques devraient pouvoir opérer librement. Comme pour tout les appareils mécaniques, des inspections régulières devront être entreprises afin de s'assurer que toute la quincaillerie et les vis à pales soient bien serrées.
