Brava Slim BF - Chaudière SIME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à basse température
Marque	SIME
Modèle	Brava Slim BF (25, 30, 40 kW)

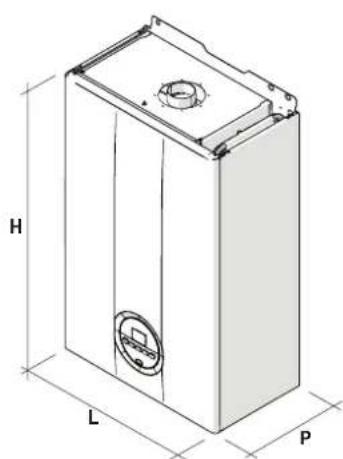

Dimensions (mm)	Larg. 400 (25/30) ou 450 (40), Haut. ≈ 700, Prof. ≈ 300 (estimation)
Poids (kg)	Environ 30-40 selon modèle
Alimentation électrique	230 V ~ 50 Hz, IPX5D
Puissance utile chauffage (kW)	25: 23,7 / 30: 28,1 / 40: 37,2 (80-60°C)
Plage de réglage chauffage	20 à 80 °C
Plage de réglage ECS	10 à 60 °C
Fonctions principales	Antigel, anti-blocage pompe et vanne, ramonage, confort sanitaire, modulation électronique
Pression de fonctionnement	Max 3 bar, recommandée 1-1,2 bar à froid
Entretien	Nettoyage externe avec chiffon humide; entretien annuel par professionnel
Sécurité	Sonde sécurité 100°C, soupape 3 bar, transducteur de pression, détection flamme
Pièces détachées et réparabilité	Pièces d'origine Sime; réparation par personnel qualifié
Informations générales	Conforme directives UE (Gaz 2016/426, Rendements 92/42, BT 2014/35, CEM 2014/30); classe NOx 3

FOIRE AUX QUESTIONS - Brava Slim BF SIME

Comment allumer la chaudière Brava Slim BF ?

Assurez-vous que les robinets de gaz et d'eau sont ouverts, puis placez l'interrupteur général sur ON. Vérifiez que la pression est entre 1 et 1,2 bar. Appuyez sur la touche ⏻R pendant au moins 1 seconde pour sélectionner le mode Été ou Hiver. Ouvrez un robinet d'eau chaude pour démarrer.

Que faire en cas de code anomalie 02 (basse pression) ?

Vérifiez la pression sur l'afficheur. Si elle est inférieure à 1 bar, ouvrez le robinet de remplissage pour atteindre 1-1,2 bar, puis refermez. Appuyez sur ⏻R pendant plus de 3 secondes pour réinitialiser.

Comment régler la température de chauffage ?

Appuyez sur la touche 1111, puis utilisez les touches + ou - pour ajuster la température entre 20 et 80 °C.

Comment activer la fonction confort sanitaire (préchauffage) ?

Accédez au paramètre PAR 22 et réglez-le sur 1. Sortez du menu et appuyez sur le bouton + pendant 5 secondes jusqu'à voir le symbole clignotant.

Quelle est la pression d'eau recommandée dans l'installation ?

La pression à froid doit être comprise entre 1 et 1,2 bar. Vérifiez régulièrement sur l'afficheur.

Comment nettoyer le capot de la chaudière ?

Utilisez un chiffon humidifié avec de l'eau et du savon, ou de l'alcool pour les taches tenaces. N'utilisez jamais de produits abrasifs.

À quelle fréquence doit-on faire entretenir la chaudière ?

L'entretien doit être effectué annuellement par un professionnel qualifié pour garantir un fonctionnement efficace et sûr.

Que faire si la chaudière affiche le symbole d'entretien ?

Contactez le Service Technique pour programmer l'intervention nécessaire. Le symbole s'affiche lorsque l'entretien est requis.

Comment changer le type de gaz (G20 vers GPL) ?

Cette opération doit être réalisée par un professionnel. Elle implique le remplacement des buses et le réglage automatique via les paramètres (PAR 03 et PAR 49). Consultez la notice pour la procédure complète.

Quels sont les dispositifs de sécurité de la Brava Slim BF ?

La chaudière est équipée d'une sonde de sécurité thermique à 100°C, d'une soupape de sécurité à 3 bar, d'un transducteur de pression et d'un système de détection de flamme. Ne pas altérer ces dispositifs.

MODE D'EMPLOI Brava Slim BF SIME

Chaudières murales à basse température

visitez notre site web www.sime.it

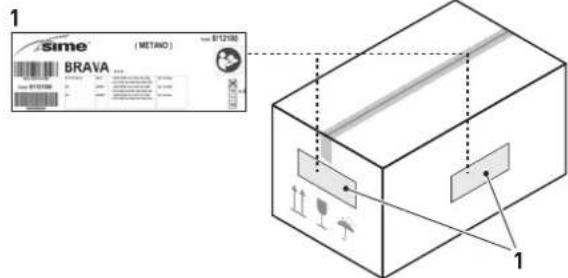

- Après avoir enlevé l'emballage, assurez-vous que le matériel fourni soit intègre et complet, et en cas de non conformité, adressez-vous à l'Agence qui vous a vendu l'appareil.

- L'appareil doit être destiné à l'utilisation prévue par Sime qui n'est pas responsable des dommages causés aux personnes, animaux ou choses, des erreurs d'installation, de réglage, d'entretien et d'utilisations impropres de l'appareil.

- En cas de fuite d'eau, débranchez l'appareil du réseau d'alimentation électrique, coupez l'alimentation hydrique et avisez immédiatement le personnel professionnellement qualifié.

- Vérifiez régulièrement que la pression de fonctionnement de l'installation hydraulique, à froid, soit de 1-1,2 bar. Dans le cas contraire, effectuez le remplissage ou contactez le personnel professionnellement qualifié.

- La non-utilisation de l'appareil à long terme comporte la réalisation de l'une des opérations suivantes :

-positionnez l'interrupteur général de l'installation sur « OFF-éteint »; - fermez les robinets du combustible et de l'eau de l'installation hydrique.

- Afin d'assurer une efficacité optimale de l'appareil Sime conseille d'en effectuer, selon une périodicité ANNUELLE, le contrôle/entretien.

- En cas d'endommagement, le câble d'alimentation doit être remplacé avec un câble commandé comme pièce de rechange et avec les mêmes caractéristiques (type X). Le montage doit être effectué par un personnel professionnellement qualifié.

AVERTISSEMENTS

- Nous conseillons à tous les opérateurs de lire ce manuel avec attention de façon à pouvoir utiliser l'appareil de manière rationnelle et sûre.

- Ce manuel est partie intégrante de l'appareil. Il doit donc être conservé avec soin pour de futures consultations et doit toujours l'accompagner même en cas de vente à un autre Propriétaire ou Utilisateur ou s'il est installé sur une autre installation.

- L'installation et l'entretien de l'appareil doivent être effectués par une entreprise agréée ou par du personnel professionnellement qualifié conformément aux indications de ce manuel et qui, à la fin des travaux, soit en mesure d'établir une déclaration de conformité aux Normes Techniques et à la Législation, nationale et locale, en vigueur dans le pays d'utilisation de l'appareil.

- L'appareil ne peut être réparé que par un personnel professionnel et qualifié, en utilisant uniquement des pièces de rechange d'origine. Le non-respect de ces instructions peut compromettre la sécurité de l'appareil et entraîner l'annulation immédiate de la garantie.

- Fonderie SIME S.p.A. se réserve le droit de modifier à tout moment et sans préavis ses propres produits afin de les améliorer sans en compromettre les caractéristiques essentielles. Toutes les illustrations graphiques et/ou photos présentes dans ce document peuvent être représentées avec des accessoires en option qui varient en fonction du pays d'utilisation de l'appareil.

INTERDICTIONS

IL EST INTERDIT

• L'usage de l'appareil par des enfants d'âge inférieur à 8 ans. L'appareil peut être utilisé par enfants d'un âge non inférieur à 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans l'expérience ou la connaissance nécessaire, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions relatives à un usage sûr de l'appareil et à la compréhension des dangers liés à celui.ci.
• Que les enfants jouent avec l'appareil.
• Que le nettoyage et l'entretien destiné à l'utilisateur soit effectué par des enfants sans surveillance.

• Actionner des dispositifs ou des appareils électriques tels que des interrupteurs, appareils électroménagers, etc. si vous sentez une odeur de combustible ou de produits non-brulés. Dans ce cas :

• aérez la pièce en ouvrant portes et fenêtres;

• fermez le dispositif d'arrêt du combustible;

• contactez immédiatement un personnel professionnellement qualifié.

• Toucher l'appareil si vous êtes pieds nus ou si des membres de votre corps sont mouillés.

• Toute intervention technique ou de nettoyage avant d'avoir débranché l'appareil du réseau d'alimentation électrique, en positionnant l'interrupteur général de l'installation sur « OFF-éteint », et d'avoir fermé l'alimentation du gaz.
• Modifier les dispositifs de sécurité ou de réglage sans l'autorisation et les indications du constructeur de l'appareil.

IL EST INTERDIT

• Boucher l'évacuation de la condensation (si présent).
• Tirer, détacher, tordre les câbles électriques qui sortent de l'appareil, même si celui-ci est débranché du réseau d'alimentation électrique.
• Exposer la chaudière aux agents atmosphériques. Celle-ci est conçue pour fonctionner dans un lieu partiellement protégé selon la EN 15502 avec une température ambiante maximale de 60 °C et minimale de - 5 °C. Nous conseillons d'installer la chaudière sous le versant d'un toit, à l'intérieur d'un balcon ou d'une niche abritée, toutefois toujours protégée de l'action directe des intempéries (pluie, grêle, neige). La chaudière est dotée d'une fonction standard antigel.
• Boucher ou réduire la taille des ouvertures d'aération du lieu d'installation, si présentes.
• Couper l'alimentation électrique et du combustible à l'appareil si la température extérieure descend en-dessous de ZÉRO (risque de gel).
• Laisser des conteneurs et des substances inflammables dans le lieu d'installation de l'appareil.
• Jeter le matériau d'emballage dans l'environnement car il peut constituer une source de danger potentielle. Il doit donc être éliminé conformément à la législation en vigueur dans le pays d'utilisation de l'appareil.

Cher client,

Nous vous remercions d'avoir acheté une chaudière Sime Brava Slim BF, un appareil modulant à basse température, de dernière génération, avec des caractéristiques techniques et des performances susceptibles de satisfaire vos exigences de chauffage et d'eau chaude sanitaire instantanée, en toute sécurité et avec des coûts de fonctionnement réduits.

GAMME

MODELE CODE
Brava Slim 25 BF[G20]	8112500
Brava Slim 25 BF[G30/G31]	8112501
Brava Slim 30 BF[G20]	8112502
Brava Slim 30 BF[G30/G31]	8112503
Brava Slim 40 BF[G20]	8112506

CONFORMITÉ

La société déclare que les chaudières Brava Slim BF sont conformes aux exigences essentielles des directives suivantes :

• Règlement du gaz (UE) 2016/426
• Directive Rendements 92/42/CEE
• Directive Basse Tension 2014/35/UE
• Directive de la Compatibilité Électromagnétique 2014/30/UE

SYMBOLES

ATTENTION

Pour indiquer des actions qui, si elles ne sont pas correctement réalisées, peuvent provoquer des accidents d'origine générique ou peuvent générer des dysfonctionnements ou dommages matériels à l'appareil ; elles exigent donc une attention particulière et une préparation adéquate.

DANGER ÉLECTRIQUE

Pour indiquer des actions qui, si elles ne sont pas correctement réalisées, peuvent provoquer des accidents de nature électrique ; elles exigent donc une attention particulière et une préparation adéquate.

IL EST INTERDIT

Pour indiquer des actions qui NE DOIVENT PAS être réalisées.

AVERTISSEMENTS

Pour indiquer des informations particulièrement utiles et importantes.

STRUCTURE DU MANUEL

Ce manuel est organisé de la façon indiquée ci-dessous.

INSTRUCTIONS POUR L'UTILISATION

SOMMAIRE

5

DESCRIPTION DE L'APPAREIL

SOMMAIRE

11

INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN

SOMMAIRE

19

INSTRUCTIONS POUR L'UTILISATION

SOMMAIRE

1 OPÉRER AVEC LA CHAUDIÈRE BRAVA SLIM BF 6

1.1 Panneau de commandes 6
1.2 Contrôles préliminaires .....7
1.3 Allumage 7
1.4 Réglage de la température de chauffage .....7
1.5 Réglage de la température de l'eau chaude sanitaire . . 7
1.6 Codes anomalies / pannes 8
1.6.1 Demande d'entretien 8

2 ARRÊT 8

2.1 Arrêt temporaire 8
2.2 Extinction à long terme....9

3 ENTRETIEN 9

3.1 Règlementations 9

3.2 Nettoyage externe 9

3.2.1 Nettoyage du capot....9

4 ÉLIMINATION 9

4.2.2 Brava Slim 25 BF ÷ Brava Slim 30 BF ..... 9

4.2.3 Brava Slim 40 BF 9

1 OPÉRER AVEC LA CHAUDIÈRE BRAVA SLIM BF

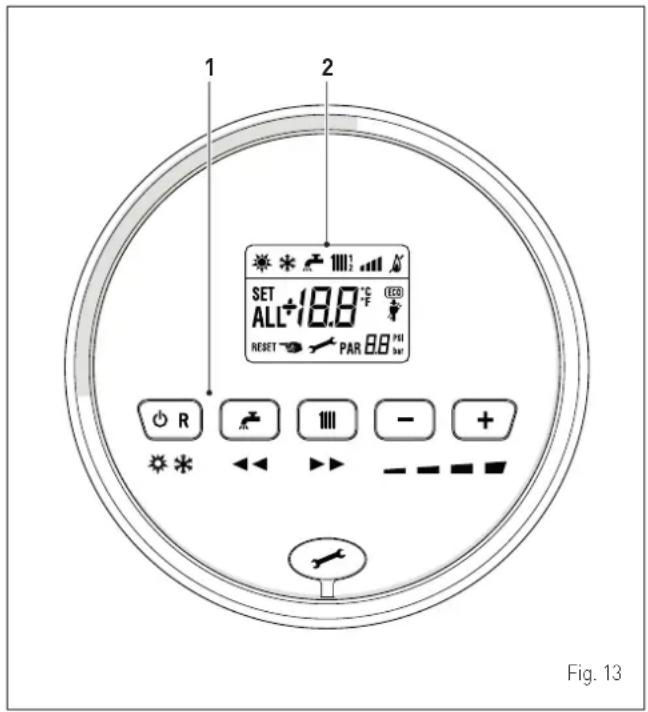

1.1 Panneau de commandes

1 TOUCHES FONCTIONNELLES

R Une ou plusieurs pressions pendant au moins 1 seconde durant le fonctionnement normal permettent de changer, en séquence cyclique, le mode opérationnel de la chaudière (Stand-by - Été - Hiver). Si la chaudière est en situation d'anomalie réarmable, il permet d'effectuer le déblocage.
En fonctionnement normal, la pression de la touche permet l'affichage du paramètre sanitaire modifiable de 10 à 60°C. Dans « réglage des paramètres », la pression de la touche permet de faire défiler l'index des paramètres (en bas).
En fonctionnement normal, la pression de la touche permet l'affichage du paramètre de chauffage modifiable de 20 à 80°C. Dans « réglage des paramètres », la pression de la touche permet de faire défiler l'index des paramètres (en haut).
— En fonctionnement normal, la pression de la touche permet de diminuer les valeurs de chauffage ou eau chaude sanitaire en fonction de la sélection précédemment effectuée. En cas de Commande à Distance (Open Therm), après avoir sélectionné la touche de chauffage, la pression de la touche (-) permet de modifier, vers le bas, la pente de la courbe climatique. Dans « affichage/réglage des paramètres », la pression de la touche permet de modifier le réglage ou la valeur du paramètre (en haut).
+ En fonctionnement normal, la pression de la touche permet d'augmenter les valeurs de chauffage ou d'ECS en fonction de la sélection précédemment effectuée. En cas de Commande à Distance (Open Therm), après avoir sélectionné la touche de chauffage, la pression de la touche (-) permet de modifier, vers le haut, la pente de la courbe climatique. Dans « affichage/réglage des paramètres », la pression de la touche permet de modifier le réglage ou la valeur du paramètre (en augmentation).

Bouchon de protection du connecteur de programmation.

REMARQUE: la pression de plus de 30 secondes d'une touche quelconque génère l'affichage d'une anomalie, sans interrompre le fonctionnement de la chaudière. Le signal disparaît dès le rétablissement de conditions normales.

2 AFFICHEUR

« ÉTÉ ». Le symbole est présent en mode de fonctionnement « ÉTÉ » ou bien avec commande à distance si seul le fonctionnement sanitaire est activé. Les symboles et clignotants indiquent que la « fonction ramonage » est activée.
« HIVER ». Le symbole est présent en mode de fonctionnement « Hiver » ou bien avec commande à distance si le fonctionnement sanitaire et celui du chauffage sont tous deux activés. Avec commande à distance, si aucun mode de fonctionnement n'est activé, les deux symboles et restent éteints.
RESET « DEMANDE DE RESET ». L'inscription indique qu'après la réparation de la panne survenue, le fonctionnement normal de la chaudière est réarmable suite à la pression de la touche OR.
« EAU CHAUDE SANITAIRE ». Le symbole est présent lors d'une demande d'ECS ou durant la « fonction ramonage ». Il clignote durant la sélection de la valeur de consigne de l'eau chaude sanitaire.
« CHAUFFAGE ». Le symbole apparaît fixe en fonctionnement chauffage ou durant la « fonction ramonage ». Il clignote durant la sélection de la valeur de consigne du chauffage.
« BLOCAGE » POUR ABSENCE DE FLAMME. « PRÉSENCE DE LA FLAMME ».
« NIVEAU DE PUISSANCE ». Indique le niveau de puissance selon lequel la chaudière fonctionne.
PAR « PARAMÈTRE ». Indique qu'il est possible d'être en affichage/réglage des paramètres, ou bien en affichage « info », ou « compteurs », ou « alarmes survenues » (historique).
ALL « ALARME ». Indique la présence d'une anomalie. Le numéro correspond à la cause qui l'a généré.
« RAMONAGE ». Indique que la « fonction ramonage » a été activée.
bar PRESSION DE L'INSTALLATION ». Indique le niveau de pression du circuit de chauffage.
ECO "ECO", PRÉSENCE DE SOURCES SUPPLÉMENTAIRES. Si activé, il indique la présence d'un système solaire.
« DEMANDE D'ENTRETIEN ». S'il est activé, il indique que la période à laquelle il est nécessaire d'effectuer l'entretien de la chaudière est atteinte.

1.2 Contrôles préliminaires

ATTENTION

• Si nécessaire, accédez aux zones situées dans la partie inférieure de l'appareil, assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).
• Avant d'effectuer les opérations de réintégration de l'installation de chauffage, portez des gants de protection.

La première mise en service de la chaudière Brava Slim BF doit être effectuée par du Personnel Professionnellement Qualifié, ce après quoi la chaudière pourra fonctionner automatiquement. Il est toutefois possible que l'Utilisateur ait la nécessité de remettre l'appareil en marche de façon autonome, sans l'aide d'un technicien ; par exemple, après une période de vacances.

Vérifiez préalablement que les robinets d'arrêt du combustible et de l'installation hydrique soient ouverts.

1.3 Allumage

Après avoir effectué les contrôles préliminaires, pour démarrer la chaudière :

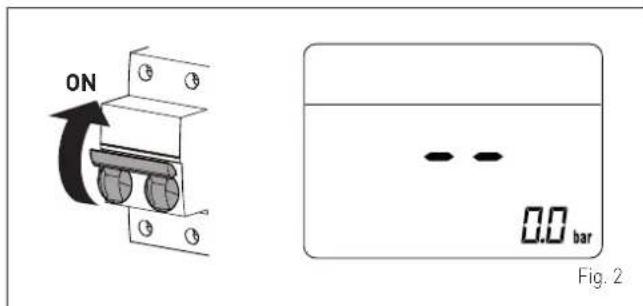

• placez l'interrupteur général de l'installation sur « ON » (allumé) afin de pouvoir visualiser sur l'afficheur la pression de l'installation durant le remplissage
• assurez-vous que le mode de fonctionnement soit en « stand-by » ; dans le cas contraire, appuyez sur la touche ⏻R jusqu'à sélectionner le mode

• vérifiez sur l'afficheur (1) si la pression de l'installation de chauffage, à froid, est de 1-1,2 bar. Dans le cas contraire, ouvrez le robinet de remplissage (2) et remplissez l'installation de chauffage jusqu'à lire sur l'afficheur (1) la pression de 1-1,2 bar
• refermez le robinet de remplissage (2)

- sélectionnez le mode de fonctionnement « ÉTÉ ” en appuyant pendant au moins 1 seconde sur la touche ⏻R. L'afficheur indiquera la valeur de la sonde de départ mesurée à ce moment

- ouvrez un ou plusieurs robinets d'eau chaude. La chaudière fonctionnera à la puissance maximale jusqu'à ce que le ou les robinets soient fermés.

Après avoir mis en service la chaudière en « mode ÉTÉ » 📋, à l'aide de la touche ⏻R. appuyée pendant au moins 1 seconde, il est possible de choisir le « mode HIVER » 🌐. L'afficheur indiquera la valeur de la température de l'eau de départ mesurée à ce moment. Dans ce cas, il est nécessaire de régler le/les thermostat/s d'ambiance à la température souhaitée ou bien si l'installation est dotée d'un chronothermostat, vérifiez qu'il soit « activé » et réglé.

1.4 Réglage de la température de chauffage

Si vous souhaitez augmenter ou diminuer la température de chauffage, appuyez sur la touche 1111 et successivement sur les touches+ ou - jusqu'à atteindre la valeur souhaitée. Le réglage possible va de 20 à 80°C.

1.5 Réglage de la température de l'eau chaude sanitaire

Si vous souhaitez augmenter ou diminuer la température de l'eau chaude sanitaire, appuyez sur la touche et successivement sur les touches + ou - jusqu'à atteindre la valeur souhaitée. Le réglage possible va de 10 à 60°C.

Si durant le fonctionnement de la chaudière se présente une anomalie/panne, l'afficheur indiquera l'inscription « ALL » suivie du code anomalie.

En cas d'alarme « 02 » (Basse pression de l'eau dans l'installation):
- vérifiez sur l'afficheur (1) si la pression de l'installation de chauffage, à froid, est de 1-1,2 bar. Dans le cas contraire, ouvrez le robinet de remplissage (2) et remplissez l'installation de chauffage jusqu'à lire sur l'afficheur (1) la pression de 1-1,2 bar
- refermez le robinet de remplissage (2)
- appuyez pendant plus de 3s sur la touche ⏻R et vérifiez si les conditions de fonctionnement normal sont restaurées.

En cas d'alarme « 06 » (Absence de détection de la flamme) et « 07 » (Intervention du thermostat de sécurité):

- appuyez pendant plus de 3s sur la touche ⏻R et vérifiez si les conditions de fonctionnement normal sont restaurées.

En cas d'échec, faites SEULEMENT UN DEUXIÈME ESSAI, puis :

• fermez le robinet d'arrêt du gaz
• positionnez l'interrupteur général de l'installation sur « OFF » (éteint)
• appelez le Personnel Technique Autorisé.

Fig. 5

AVERTISSEMENTS

En cas de déclenchement d'une alarme non décrite, veuillez appeler le Personnel Technique Autorisé

1.6.1 Demande d'entretien

Lorsqu'il sera nécessaire d'effectuer l'entretien de la chaudière, le symbole s'affichera.

Contactez le Service Technique pour programmer les interventions nécessaires.

2 ARRÊT

2.1 Arrêt temporaire

Si vous souhaitez interrompre temporairement le fonctionnement de la chaudière, appuyez pendant au moins 1 seconde sur la touche ⓍR, une fois avec le « mode HIVER » ⚙️ ou deux fois avec le « mode ÉTE » ⚙️.

L'afficheur indiquera «--».

DANGER ÉLECTRIQUE

La chaudière reste électriquement alimentée.

En cas d'absences temporaires, week-ends, brefs séjours, etc. et avec des températures extérieures supérieures à ZÉRO :

• appuyez sur la touche ⏻R, une fois en « mode HIVER » ou deux fois en « mode ÉTÉ » , pour mettre la chaudière en stand-by
• positionnez l'interrupteur général de l'installation sur « OFF » (éteint)
• fermez le robinet du gaz.

Fig. 6

AVERTISSEMENTS

Si la température extérieure descend en-dessous de ZÉRO, tenant compte que l'appareil est protégé par la « fonction antigel » :

• METTRE UNIQUEMENT LA CHAUDIÈRE EN STAND-BY
• laissez l'interrupteur général de l'installation sur « ON » (chaudière électriquement alimentée)
• laissez le robinet du gaz ouvert.

2.2 Extinction à long terme

La non-utilisation de la chaudière à long terme comporte la réalisation des opérations suivantes:

- appuyez pendant au moins 1 seconde sur la touche ⏻R, une fois en « mode HIVER » ⚙ ou deux fois en « mode ÉTÉ » ⚙, afin de mettre la chaudière en stand-by. L'afficheur indiquera«--»

- positionnez l'interrupteur général de l'installation sur « OFF » (éteint)

Fig. 7

• fermez le robinet du gaz
• fermez les vannes d'arrêts de l'installation thermique et sanitaire
• videz l'installation thermique et sanitaire en cas de risque de gel.

AVERTISSEMENTS

Contactez le Personnel Technique Autorisé si la procédure décrite ci-dessus résulte difficile à réaliser.

3 ENTRETIEN

3.1 Règlementations

Pour un fonctionnement efficace et régulier de l'appareil, il est préférable que l'Utilisateur emploie un Technicien Professionnellement Qualifié afin que ce dernier se charge, avec une périodicité ANNUELLE, de son entretien.

AVERTISSEMENTS

Les opérations d'entretien doivent être effectuées SEULEMENT par du personnel professionnellement qualifié qui devra respecté les indications fournies dans le MANUEL D'INSTALLATION ET D'ENTRETIEN.

3.2 Nettoyage externe

ATTENTION

• Si nécessaire, accédez aux zones situées dans la partie inférieure de l'appareil, assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).
• Avant d'effectuer les opérations d'entretien, portez des gants de protection.

3.2.1 Nettoyage du capot

Pour le nettoyage du capot, utiliser un chiffon humidifié avec de l'eau et du savon, ou avec de l'eau et de l'alcool en cas de tâches difficiles.

IL EST INTERDIT

utiliser des produits abrasifs.

4 ÉLIMINATION

4.2.2 Brava Slim 25 BF ÷ Brava Slim 30 BF

L'appareil et les équipements électriques et électroniques, provenant de contextes professionnels ou classifiables comme déchet domestique, en fin de vie, doivent être éliminés, conformément à la loi et selon la directive 2012/19/UE, dans des systèmes de ramassage et de collecte appropriés. Ce produit a été conçu et réalisé pour réduire le plus possible son impact sur l'environnement et sur la santé. Il contient des composants qui, mal gérés, risquent d'être nocifs. Le symbole (poubelle barrée) reproduit ici et également présent sur votre appareil, signifie que l'appareil, en fin de vie, doit être géré conformément à la loi et éliminé comme un déchet d'équipements électriques et électroniques. Avant d'éliminer l'appareil, consultez les dispositions en vigueur conformément à la législation en vigueur dans le pays où l'appareil est utilisé et complétez les informations sur les centres de collecte autorisés en vous adressant aux bureaux spécifiques de votre lieu d'installation.

IL EST INTERDIT

éliminer le produit avec les déchets urbains.

4.2.3 Brava Slim 40 BF

L'appareil et les équipements électriques et électroniques, provenant de contextes professionnels ou classifiables comme déchet professionnel, en fin de vie, doivent être éliminés, conformément à la directive 2012/19/UE, dans des systèmes de ramassage et de collecte appropriés. Ce produit a été conçu et réalisé pour réduire le plus possible son impact sur l'environnement et sur la santé. Il contient des composants qui, mal gérés, risquent d'être nocifs. Le symbole (poubelle barrée) reproduit ici et également présent sur votre appareil, signifie que l'appareil, en fin de vie, doit être géré conformément à la loi et éliminé comme un déchet d'équipements électriques et électroniques. Avant d'éliminer l'appareil, consultez les dispositions en vigueur conformément à la législation en vigueur dans le pays où l'appareil est utilisé et complétez les informations sur les centres de collecte autorisés en vous adressant aux bureaux spécifiques de votre lieu d'installation.

IL EST INTERDIT

éliminer le produit avec les déchets urbains.

DESCRIPTION DE L'APPAREIL

SOMMAIRE

5 DESCRIPTION DE L'APPAREIL 12

5.1 Caractéristiques 12
5.2 Dispositifs de contrôle et de sécurité ..... 12
5.3 Identification 12
5.4 Structure 13

5.4.1 Brava Slim 25 BF - Brava Slim 30 BF.....13

5.4.2 Brava Slim 40 BF ..... 14

5.5 Caractéristiques techniques....15
5.6 Circuit hydraulique principal 16
5.7 Sondes 16
5.8 Vase d'expansion 16
5.9 Pompe de circulation ..... 16
5.10 Panneau de commandes ..... 17
5.11 Schéma électrique 18

5 DESCRIPTION DE L'APPAREIL

5.1 Caractéristiques

Brava Slim BF sont des chaudières murales à basse température de dernière génération, que Sime a conçu pour le chauffage et la production d'eau sanitaire instantanée. Les choix conceptuels principaux que Sime a fait pour les chaudières Brava Slim BF sont :

• le brûleur atmosphérique combiné à un corps d'échange en cuivre pour le chauffage et un échangeur rapide pour l'ECS
• la chambre de combustion étanche, qui peut être classée de « Type » ou de « Type B », par rapport au lieu d'installation de la chaudière, en fonction de la configuration de l'évacuation des fumées adoptée lors de l'installation
• la carte électronique de commande et de contrôle, avec microprocesseur, outre à permettre une meilleure gestion de l'installation de chauffage et de production d'eau sanitaire, offre la possibilité d'être raccordée à des thermostats d'ambiance ou à une commande à distance (avec protocole Open Therm), à une sonde auxiliaire pour le raccordement d'éventuels kits solaires et aussi à une sonde externe. Dans ce cas, la température en chaudière varie en fonction de la température extérieure, en suivant la courbe climatique optimale sélectionnée, permettant une importante épargne énergétique et économique. La carte de contrôle présente en outre une connexion interne prévue pour y insérer une éventuelle carte d'expansion qui a la fonction de piloter des relais externes.

Les autres caractéristiques des chaudières Brava Slim BF sont :

• fonction antigel qui s'active automatiquement si la température de l'eau en chaudière descend en-dessous de la valeur programmée au paramètre « PAR 10 » et, en présence d'une sonde externe, si la température extérieure descend en-dessous de la valeur programmée au paramètre « PAR 11 »
• fonction anti-blocage de la pompe et de la vanne de déviation, elle s'active automatiquement toutes les 24 heures si aucune demande de chaleur n'a été effectuée
• fonction ramonage qui dure 15 minutes et facilite la tâche du personnel qualifié pour la mesure des paramètres et du rendement de combustion et pour la vérification des pressions du gaz sur les buses
• fonction confort sanitaire qui permet de réduire le temps d'attente pour la disponibilité d'eau chaude sanitaire et de garantir la stabilité de la température
• visualisation sur l'afficheur des paramètres de fonctionnement et d'auto-diagnostic, avec affichage des codes d'erreur, au moment de la panne, qui simplifie le travail de réparation et de restauration du bon fonctionnement de l'appareil.

5.2 Dispositifs de contrôle et de sécurité

Les chaudières Brava Slim BF sont dotées des dispositifs de contrôle et de sécurité suivants :

• sonde de sécurité thermique 100°C
• soupape de sécurité à 3 bar
• transducteur de pression eau de chauffage
• sonde de départ
• sonde ECS.

IL EST INTERDIT

Démarrer l'appareil avec les dispositifs de sécurité défectueux ou altérés.

ATTENTION

Le remplacement des dispositifs de sécurité doit être exclusivement effectué par du personnel professionnellement qualifié qui utilisera uniquement des composants originaux Sime.

5.3 Identification

Les chaudières Brava Slim BF sont identifiables à travers :

1 Étiquette de l'emballage: est appliquée à l'extérieur de l'emballage et indique le code, le numéro de série de la chaudière et le code-barres
2 Plaque Technique: est située à l'intérieur du panneau avant de la chaudière et indique les données techniques, les performances et les exigences de la Règlementation en vigueur.

Fig. 8

AVERTISSEMENTS

L'altération, la suppression, l'absence des plaques d'identification ou toute opération susceptible de compromettre l'identification sûre du produit, compliquent son installation et son entretien.

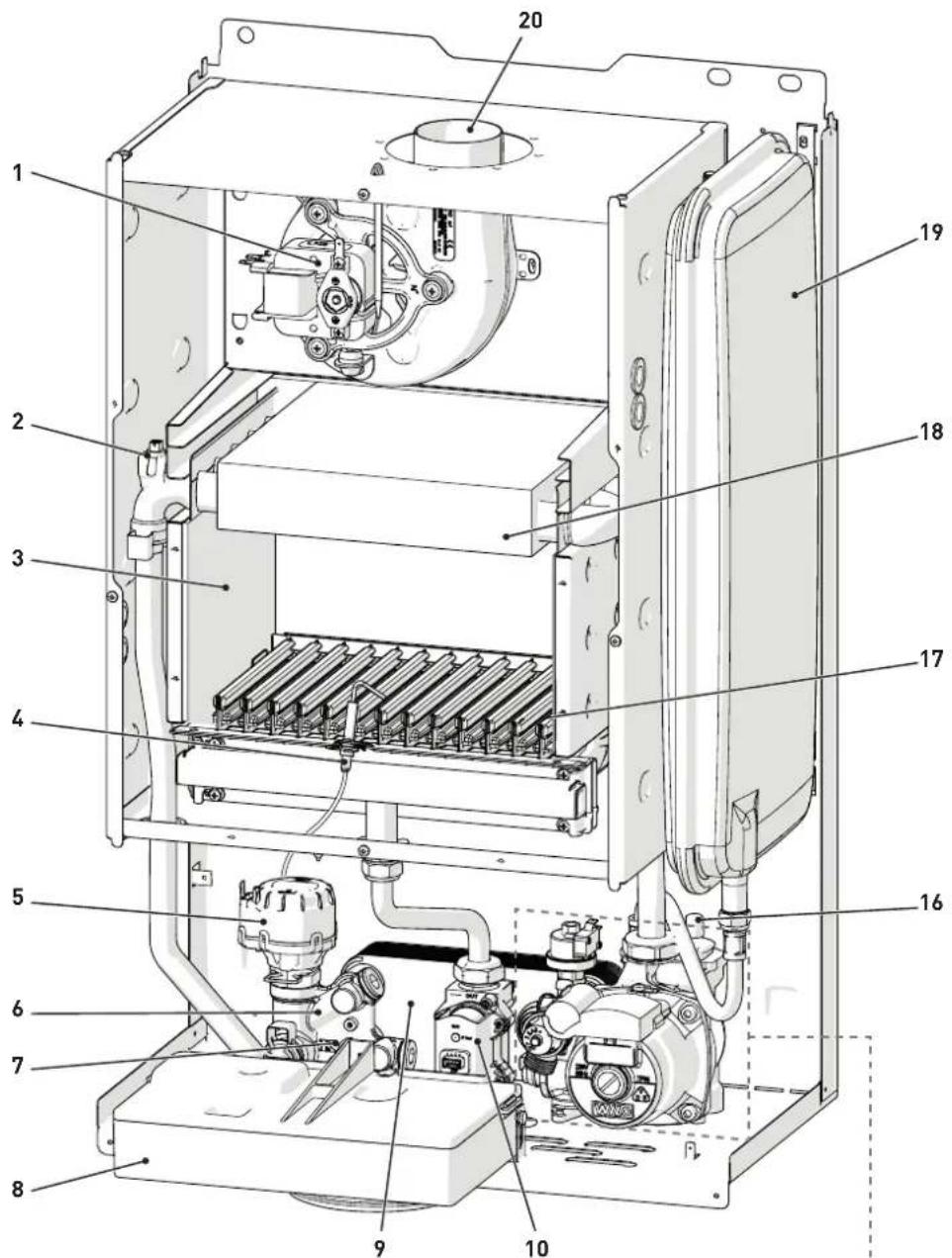

5.4 Structure

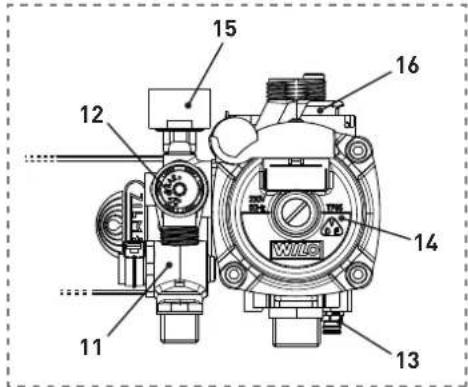

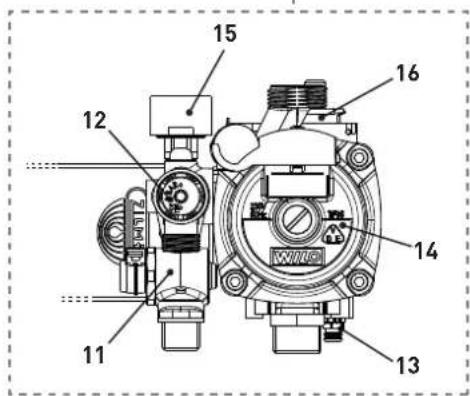

5.4.1 Brava Slim 25 BF - Brava Slim 30 BF

1 Ventilateur
2 Sonde double (départ/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Evacuation de la chaudière
14 Pompe de l'installation
15 Transducteur de pression de l'eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées

1 Ventilateur
2 Sonde double (départ/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Evacuation de la chaudière
14 Pompe de l'installation
15 Transducteur de pression de l'eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées

5.5 Caractéristiques techniques

DESCRIPTION		Brava Slim 25 BF Brava Slim 30 BF Brava Slim 40 BF
CERTIFICATION
Pays de destination DZ - TN
Combustible G20 - G30/G31
Numéro PIN 1312CP5935
Catégorie II2H3+
Type		B22P - B32P - B52PC12 - C12X - C32 - C32X - C42 - C42X - C52 - C52XC62 - C62X - C82 - C82X - C92
Classe NOx		3 (< 150 mg/kWh)
Débit utile nominale sanitaire	kW	23,7	28,1	37,3
PRESTATIONS DE CHAUFFAGE
DÉBIT CALORIFIQUE
Débit nominal	kW	25,5	30,0	40,0
Débit Minimum	kW	9,2	10,8	13,5
POUVOIR CALORIFIQUE
Puissance utile nominale (80-60°C)	kW	23,7	28,1	37,2
Puissance utile minimum (80-60°C)	kW	7,8	9,2	11,3
RENDEMENTS
Rendement utile Max (80-60°C)	%	93,0	93,7	93,0
Rendement utile min (80-60°C)	%	84,8	85,2	83,6
Rendement utile 30% du chargement (50-30°C)	%	90,5	91,1	91,7
Rendement énergétique (CEE 92/42)	%	★★★
Pertes à l'arrêt à 50°C	W	71	75	88
PRESTATIONS DU CIRCUIT SANITAIRE
Débit calorifique nominal	kW	25,5	30,0	40,0
Débit calorifique minimum	kW	9,2	10,8	13,5
Débit e.c.s. spécifique Δt 30°C	l/min	11,3	13,4	17,8
Débit e.c.s. continu (Δt 25°C/Δt 35°C)	l/min	13,6 / 9,7	16,1 / 11,5	21,3 / 15,2
Débit e.c.s minimum	l/min	2,2	2,2	2,2
Pression Max / Min	bar	7 / 0,4	7 / 0,4	7 / 0,4
	kPa	700 / 40	700 / 40	700 / 40
DONNÉES ÉLECTRIQUES
Tension d'alimentation	V	230
Fréquence	Hz	50
Débit électrique absorbée	W	112	113	136
Degré de protection électrique IP		X5D
DONNÉES DE COMBUSTION
Température des fumées avec débit Max/Min (80-60°C)	°C	142,5 / 96,4	151,9 / 100,8	147/91
Débit massique des fumées Max/Min	g/s	17 / 16	19 /19	23/26
CO2 avec débit Max/Min (G20) avec cheminées séparées	%	6,7 / 2,1	7,1 / 2,3	7,4/2,1
CO2 avec débit Max/Min (G31) avec cheminées séparées	%	7,7 / 2,6	7,8 / 2,7	8,1/2,6
BUSES - GAZ
Quantité des buses	n°	11	13	16
Diamètre des buses (G20)	mm	1,30	1,30	1,40
Diamètre des buses (G30/G31)	mm	0,80	0,78	0,81
Consommation du gaz avec débit Max/Min (G20)	m3/h	2,70 / 0,97	3,17 / 1,14	4,25/1,40
Consommation du gaz avec débit Max/Min (G30)	kg/h	2,01 / 0,72	2,36 / 0,85	3,15/1,06
Consommation du gaz avec débit Max/Min (G31)	kg/h	1,98 / 0,71	2,33 / 0,84	3,10/1,04
Pression d'alimentation du gaz (G20/G30/G31)	mbar	20 / 28-30 / 37
	kPa	2 / 2,8-3 / 3,7
TEMPÉRATURES - PRESSIONS
Température Max de fonctionnement	°C	85	85	85
Plage de réglage du chauffage	°C	20 ÷ 80	20 ÷ 80	20 ÷ 80
Plage de réglage du circuit sanitaire	°C	10 ÷ 60	10 ÷ 60	10 ÷ 60
Pression de fonctionnement Max	bar	3	3	3
	kPa	300	300	300
Contenu d'eau chaude dans la chaudière	l	3,05	3,65	4,90

Pouvoir Calorifique Inférieur (Hi)
G20 Hi. 9,45 kW/m³ (15°C, 1013 mbar) - G30 Hi. 12,68 kW/kg (15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

M Départ de l'installation
R Retour de l'installation
U Sortie d'eau sanitaire
E Entrée eau sanitaire
S Décharge de la soupape de sécurité
G Alimentation du gaz

1 Ventilateur
2 Échangeur (mono-thermique)
3 Sonde double (départ/sécurité thermique)
4 Chambre de combustion
5 Vanne de gaz
6 Échangeur d'eau sanitaire
7 Sonde du circuit sanitaire
8 Vanne de déviation
9 Purgeur automatique
10 Pompe
11 Débitmètre du circuit sanitaire
12 Filtre de l'eau sanitaire
13 Chargement de l'installation
14 Soupape de sécurité de l'installation
15 Transducteur de pression de l'eau
16 Évacuation de la chaudière
17 Vase d'expansion de l'installation

5.7 Sondes

Les sondes installées ont les caractéristiques suivantes :

• sonde double [départ/sécurité thermique] NTC R25° C; 10kΩ B25°-85°C: 3435
• sonde du circuit sanitaire NTC R25°C; 10kΩ B25°-85°C: 3435
• Sonde de température externe NTC R25°C; 10kΩ B25°-85°C: 3435

Correspondance Température Relevée/Résistance

Exemples de lecture.

TR = 75^ R = 1925

TR = 80^ R = 1669.

TR	0°C	1°C	2°C	3°C	4°C	5°C	6°C	7°C	8°C	9°C
0°C	27279	26135	25044	24004	23014	22069	21168	20309	19489	18706	Résistance R (Ω)
10°C	17959	17245	16563	15912	15289	14694	14126	13582	13062	12565
20°C	12090	11634	11199	10781	10382	9999	9633	9281	8945	8622
30°C	8313	8016	7731	7458	7196	6944	6702	6470	6247	6033
40°C	5828	5630	5440	5258	5082	4913	4751	4595	4444	4300
50°C	4161	4026	3897	3773	3653	3538	3426	3319	3216	3116
60°C	3021	2928	2839	2753	2669	2589	2512	2437	2365	2296
70°C	2229	2164	2101	2040	1982	1925	1870	1817	1766	1717
80°C	1669	1622	1577	1534	1491	1451	1411	1373	1336	1300
90°C	1266	1232	1199	1168	1137	1108	1079	1051	1024	998
100°C	973

5.8 Vase d'expansion

Le vase d'expansion installé sur les chaudières a les caractéristiques suivantes :

Description U/M		Brava Slim BF
		25	30	40
Capacité totale l 8,0 9,0
Pression de gonflage	kPa	100
	bar	1,0
Capacité utile	l	4,0	5,0
Contenu maximum de l'installation (*)	l 109		124

(\*) Conditions de :

Température moyenne de fonctionnement 70°C (avec système haute température 80/60°C)

Température initiale lors du remplissage de l'installation 10°C.

AVERTISSEMENTS

• Pour des installations ayant une contenance d'eau supérieure au contenu maximum de l'installation (indiqué dans le tableau), il est nécessaire de prévoir un vase d'expansion supplémentaire.
• La différence de hauteur entre la soupape de sécurité et le point le plus haut de l'installation peut être de 6 mètres au maximum. Pour des différences supérieures, augmentez la pression de gonflage du vase d'expansion et de l'installation à froid, de 0,1 bar pour chaque mètre supplémentaire.

5.9 Pompe de circulation

La courbe débit-hauteur manométrique utile pour la disposition de l'installation de chauffage est indiquée dans le graphique suivant.

Fig. 12

5.10 Panneau de commandes

1 TOUCHES FONCTIONNELLES

R Une ou plusieurs pressions pendant au moins 1 seconde durant le fonctionnement normal permettent de changer, en séquence cyclique, le mode opérationnel de la chaudière (Stand-by - Été - Hiver). Si la chaudière est en situation d'anomalie réarmable, il permet d'effectuer le déblocage.
En fonctionnement normal, la pression de la touche permet l'affichage du paramètre sanitaire modifiable de 10 à 60°C. Dans « réglage des paramètres », la pression de la touche permet de faire défiler l'index des paramètres (en bas).
En fonctionnement normal, la pression de la touche permet l'affichage du paramètre de chauffage modifiable de 20 à 80°C. Dans « réglage des paramètres », la pression de la touche permet de faire défiler l'index des paramètres (en haut).
En fonctionnement normal, la pression de la touche permet de diminuer les valeurs de chauffage ou eau chaude sanitaire en fonction de la sélection précédemment effectuée. En cas de Commande à Distance (Open Therm), après avoir sélectionné la touche de chauffage, la pression de la touche (-) permet de modifier, vers le bas, la pente de la courbe climatique. Dans « affichage/réglage des paramètres », la pression de la touche permet de modifier le réglage ou la valeur du paramètre (en haut).
+ En fonctionnement normal, la pression de la touche permet d'augmenter les valeurs de chauffage ou d'ECS en fonction de la sélection précédemment effectuée. En cas de Commande à Distance (Open Therm), après avoir sélectionné la touche de chauffage, la pression de la touche (-) permet de modifier, vers le haut, la pente de la courbe climatique. Dans « affichage/réglage des paramètres », la pression de la touche permet de modifier le réglage ou la valeur du paramètre (en augmentation).
Bouchon de protection du connecteur de programmation.

REMARQUE: la pression de plus de 30 secondes d'une touche quelconque génère l'affichage d'une anomalie, sans interrompre le fonctionnement de la chaudière. Le signal disparaît dès le rétablissement de conditions normales.

2 AFFICHEUR

« ÉTÉ ». Le symbole est présent en mode de fonctionnement « ÉTÉ » ou bien avec commande à distance si seul le fonctionnement sanitaire est activé. Les symboles ⚙ et ⚙ clignotants indiquent que la « fonction ramonage » est activée.

« HIVER ». Le symbole est présent en mode de fonctionnement « Hiver » ou bien avec commande à distance si le fonctionnement sanitaire et celui du chauffage sont tous deux activés. Avec commande à distance, si aucun mode de fonctionnement n'est activé, les deux symboles ⚙️ et ⚣️ restent éteints.

« DEMANDE DE RESET ». L'inscription indique qu'après la réparation de la panne survenue, le fonctionnement normal de la chaudière est réarmable suite à la pression de la touche ⏻R.

« EAU CHAUDE SANITAIRE ». Le symbole est présent lors d'une demande d'ECS ou durant la « fonction ramonage ». Il clignote durant la sélection de la valeur de consigne de l'eau chaude sanitaire.

« CHAUFFAGE ». Le symbole apparaît fixe en fonctionnement chauffage ou durant la « fonction ramonage ». Il clignote durant la sélection de la valeur de consigne du chauffage.

« BLOCAGE » POUR ABSENCE DE FLAMME.

« PRÉSENCE DE LA FLAMME ».

« NIVEAU DE PUISSANCE ». Indique le niveau de puissance selon lequel la chaudière fonctionne.

« PARAMÈTRE ». Indique qu'il est possible d'être en affichage/réglage des paramètres, ou bien en affichage « info », ou « compteurs », ou « alarmes survenues » (historique).

« ALARME ». Indique la présence d'une anomalie. Le numéro correspond à la cause qui l'a généré.

« RAMONAGE ». Indique que la « fonction ramonage » a été activée.

"ECO", PRÉSENCE DE SOURCES SUPPLÉMENTAIRES. Si activé, il indique la présence d'un système solaire.

« DEMANDE D'ENTRETIEN ». S'il est activé, il indique que la période à laquelle il est nécessaire d'effectuer l'entretien de la chaudière est atteinte.

5.11 Schéma électrique

L Ligne

N Neutre

F Fusible (3.15AT - 250V)

TRA Transformateur d'allumage

PI Pompe de l'installation

V Ventilateur

EAR Électrode Allumage/Détection

EV Électrovanne gaz

SS Sonde sanitaire

SM1-2 Sonde double (départ/sécurité thermique)

FLM Débitmètre

VD Vanne de déviation

TPA Transducteur de pression

TA-TA2 Thermostat d'Ambiance

SE Sonde Externe

SAUX Sonde Auxiliaire

CR Contrôle à distance (alternatif au TA)

Pour raccorder le « TA » ou, en alternatif, le « CR », enlevez le fil de raccordement entre les bornes 5 et 6.

Fig. 14

AVERTISSEMENTS

Il est obligatoire :

• L'utilisation d'un disjoncteur omnipolaire, sectionneur de ligne, conforme aux Normes EN et permettant une déconnexion complète dans les conditions de la catégorie de surtension III (à savoir avec au moins 3 mm de distance entre les contacts ouverts).
• Respecter le branchement L (Phase) - N (Neutre).
• Que le câble d'alimentation spécifique soit remplacé uniquement par un câble commandé comme pièce de rechange originale et raccordé par du personnel professionnellement qualifié.

AVERTISSEMENTS

Il est obligatoire :

- Raccorder le câble de terre à une installation efficace de mise à la terre. Le constructeur n'est pas responsable des éventuels dommages causés par l'absence de mise à la terre de l'appareil et du non-respect de ce qui est indiqué dans les schémas électriques.

IL EST INTERDIT

Utiliser les tuyaux de l'eau pour la mise à la terre de l'appareil.

INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN

SOMMAIRE

6 INSTALLATION 20

6.1 Réception du produit....20

6.2 Dimensions et poids 20

6.3 Déplacement 20

6.4 Lieu d'installation 20

6.5 Nouvelle installation ou installation à la place d'un autre appareil....21

6.6 Nettoyage de l'installation 21

6.7 Traitement de l'eau de l'installation ..... 21

6.8 Montage de la chaudière....21

6.9 Raccordements hydrauliques....22 6.9.1 Accessoires hydrauliques (en option)....22

6.10 Alimentation du gaz....22

6.11 Évacuation des fumées et aspiration de l'air comburant 23

6.11.1 Conduits coaxiaux (∅ 60/100mm et ∅ 80/125mm) 24

6.11.2 Conduits séparés (∅ 80mm).... 24

6.12 Branchements électriques 26

6.12.1 Sonde de température externe ..... 27

6.12.2 Chronothermostat ou Thermostat d'ambiance27

6.12.3 EXEMPLES d'utilisation de dispositifs de commande/contrôle sur certains types d'installation de chauffage.... 27

6.13 Remplissage et vidage 28

6.13.1 Opérations de REMPLISSAGE ..... 28

6.13.2 Opérations de VIDAGE 29

7 MISE EN SERVICE 30

7.1 Opérations préliminaires .... 30

7.2 Première mise en marche 30

7.3 Affichage et réglage des paramètres 30

7.4 Liste des paramètres ..... 31

7.5 Affichage des données de fonctionnement et des compteurs ....3

7.6 Vérifications et réglages 34

7.6.1 Fonction ramonage.... 34

7.6.2 Réglage de la pression du gaz sur les buses35

7.7 Changement du gaz utilisable 36

7.7.1 Opérations préliminaires ..... 36

7.8 Procédure de réglage automatique 37

7.9 Fonction confort sanitaire (préchauffage) ..... 39

8 ENTRETIEN 40

8.1 Règlementations 40

8.2 Nettoyage externe 40

8.2.1 Nettoyage du capot.... 40

8.3 Nettoyage interne 40

8.3.1 Nettoyeur de l'échangeur.... 40

8.3.2 Nettoyage du brûleur 41

8.3.3 Vérification de l'électrode d'allumage/détection 41

8.3.4 Opérations finales.... 41

8.4 Contrôles 41

8.4.1 Contrôle du conduit des fumées ..... 41

8.4.2 Contrôle de la pressurisation du vase d'expansion 41

8.5 Entretien extraordinaire 42

8.6 Codes d'anomalies et remèdes possibles....42

8.6.1 Demande d'entretien 43

AVERTISSEMENTS

Les opérations d'installation de l'appareil doivent être effectuées exclusivement par le Service Technique Sime ou par le Personnel Professionnellement Qualifié avec l'OBLIGATION de porter des protections appropriées pour la prévention des accidents.

6.1 Réception du produit

Les appareils Brava Slim BF sont fournis dans un seul colis protégé dans un emballage en carton.

Le sachet en plastique situé à l'intérieur de l'emballage contient le matériel suivant :

• Manuel d'installation, d'utilisation et d'entretien
• Gabarit en papier pour le montage de la chaudière
• Certificat de garantie
• Certificat d'essai hydraulique
• Manuel d'installation
• Sachet avec chevilles à expansion

IL EST INTERDIT

Disperser dans l'environnement et laisser à la portée des enfants le matériel d'emballage puisqu'il représente une source de danger potentielle. Il doit donc être éliminé conformément aux lois en vigueur.

6.2 Dimensions et poids

Après avoir enlevé l'emballage, déplacez l'appareil manuellement en l'inclinant et en le soulevant au moyen des prises indiquées sur la figure.

Saisir l'appareil par l'éveloppe. Tenir l'appareil par les parties "solides" comme la base et la structure.

ATTENTION

Utiliser des équipements et des protections de sécurité opportunes pour retirer l'emballage, et déplacer l'appareil. Respectez le poids maximum soulevable pour une personne.

6.4 Lieu d'installation

Le lieu d'installation doit toujours être conforme aux Normes Techniques et à la Règlementation en vigueur. Il doit être pourvu d'ouvertures d'aération, adéquatement dimensionnées, s'il s'agit d'une installation de « TYPE B ».

La température minimum du lieu d'installation NE doit pas descendre en-dessous de -5 °C.

AVERTISSEMENTS

• Avant de monter l'appareil, l'installateur DOIT s'assurer que le mur puisse supporter le poids.
• Tenir compte des espaces nécessaires pour accéder aux dispositifs de sécurité/réglage et pour la réalisation des opérations d'entretien (voir Fig. 18).

ZONES DE RESPECT INDICATIVES

Fig. 18

6.5 Nouvelle installation ou installation à la place d'un autre appareil

Lorsque les chaudières Brava Slim BF sont installées sur de vieilles installations ou installations à restaurer, il est conseillé de :

• le conduit de cheminée soit adapté aux températures des produits de la combustion, calculé et construit selon la Norme, soit le plus rectiligne possible, étanche, isolé, sans occlusions ou rétrécissements et soit doté de systèmes appropriés de récupération et d'évacuation de la condensation
• l'installation électrique soit réalisée conformément aux Normes spécifiques et par du personnel professionnellement qualifié
• la ligne d'alimentation du combustible et l'éventuel réservoir (G.P.L) soient réalisés selon les Normes spécifiques
• le vase d'expansion assure l'absorption totale de la dilatation du fluide contenu dans l'installation
• le débit et la hauteur manométrique de la pompe soient adaptés aux caractéristiques de l'installation
• l'installation soit lavée, propre, sans boues résiduelles et sans incrustations, sans air et étanche. Pour le nettoyage de l'installation, voir le paragraphe spécifique.

AVERTISSEMENTS

Le constructeur n'est pas responsable des éventuels dommages causés par une mauvaise réalisation du système d'évacuation des fumées.

6.6 Nettoyage de l'installation

Avant d'installer l'appareil sur des installations nouvellement construites, ou à la place d'un générateur de chaleur sur des installations déjà existantes, il est très important ou nécessaire d'effectuer un nettoyage soigneux de l'installation afin d'éliminer les boues, scories, impuretés, résidus de travail, etc.

Avant d'enlever l'ancien générateur sur des installations déjà existantes, nous conseillons de :

• ajouter un additif désincrustant dans l'eau de l'installation
• faire fonctionner l'installation avec un générateur actif pendant quelques jours
• évacuer l'eau sale de l'installation et laver une ou plusieurs fois avec de l'eau propre.

Si l'ancien générateur a déjà été enlevé ou est indisponible, remplacez-le par une pompe afin de faire circuler l'eau dans l'installation et procédez comme il est décrit ci-dessus.

Une fois le nettoyage effectué, avant l'installation du nouvel appareil, il est conseillé d'ajouter à l'eau de l'installation un liquide de protection contre les corrosions et les dépôts.

AVERTISSEMENTS

• Pour des informations supplémentaires sur le type et sur l'utilisation des additifs, adressez-vous au constructeur de l'appareil.
• Nous vous rappelons qu'il EST OBLIGATOIRE d'installer un filtre en Y (non fourni avec l'appareil) sur le retour (R) de l'installation de chauffage.

6.7 Traitement de l'eau de l'installation

Pour le chargement et les éventuels remplissages de l'installation, il est conseillé d'utiliser de l'eau avec :

- aspect : possiblement limpide

- pH: 6÷8

- dureté : < 25°f.

Si les caractéristiques de l'eau sont différentes de celles indiquées, il est conseillé d'utiliser un filtre de sécurité sur le tuyau d'amenée d'eau afin de retenir les impuretés, et un système de traitement chimique de protection contre les éventuelles incrustations et corrosions qui pourraient compromettre le fonctionnement de la chaudière.

Si les installations sont seulement à basse température, il est conseillé d'utiliser un produit qui empêche la prolifération bactérienne.

Dans tous les cas, veuillez vous conformer à la législation et aux Normes Techniques en vigueur dans le pays d'utilisation de l'appareil.

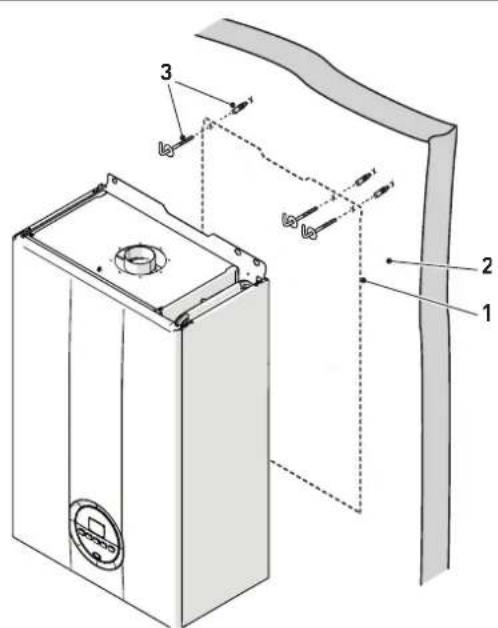

6.8 Montage de la chaudière

Les chaudières Brava Slim BF quittent l'usine avec le gabarit en papier prévu pour leur montage sur un mur solide.

Pour l'installation :

• positionnez le gabarit en papier (1) sur le mur (2) où vous souhaitez montez la chaudière
• effectuez les trous et insérez les chevilles à expansion (3)
• fixez la chaudière aux chevilles.

La hauteur de la chaudière doit être choisie de façon à faciliter les opérations de démontage et d'entretien.

Les raccords hydrauliques ont les caractéristiques et les dimensions indiquées ci-dessous.

Description	Brava Slim BF
	25 30 40
M - Départ de l'installation ∅ 3/4" G
R - Retour de l'installation ∅ 3/4" G
U - Sortie de l'eau sanitaire ∅ 1/2" G
E - Entrée de l'eau sanitaire ∅ 1/2" G
G - Alimentation au gaz	∅ 3/4" G
A (mm)	95		180
L (mm)	400	450

6.9.1 Accessoires hydrauliques (en option)

Pour faciliter le raccordement hydraulique et celui du gaz entre les chaudières et les installations, des accessoires indiqués dans le tableau sont disponibles et peuvent être commandés séparément de la chaudière.

DESCRIPTION	CODE
Plaque pour installation (25-30 kW) 8075441
Plaque pour installation (40 kW)	8075438
Kit de coudes	8075418
Kit coudes et robinets avec raccords de DIN à SIME	8075443
Kit robinets	8091806
Kit robinets avec raccords de DIN à SIME	8075442
Kits de remplacement muraux de marques différentes	8093900
Kit solaire pour chaudières instantanées	8105101
Kit de protection des raccords [25 kW]	8094530
Kit de protection des raccords (30kW)	8094531
Kit doseur de polysphospahtes	8101700
Kit de recharge du doseur	8101710

REMARQUE: les instructions des kits sont fournies avec l'accessoire ou sont indiquées sur les emballages.

6.10 Alimentation du gaz

Les chaudières Brava Slim BF quittent l'usine spécialement prédisposées pour le gaz G20, ou pour le G30/G31. Les modèles pour G20 peuvent être transformés pour fonctionner avec G30/G31 en utilisant le « kit de buses spécifique » (en option) fourni par Sime, sur demande, séparément de la chaudière.

En cas de transformation du gaz utilisé, effectuez entièrement la phase de « CHANGEMENT DU GAZ UTILISABLE » de l'appareil.

Le raccordement des chaudières à l'alimentation du gaz doit être effectué conformément aux Normes d'installation en vigueur dans le pays d'utilisation de l'appareil.

Avant d'effectuer le raccordement, il est nécessaire de s'assurer que :

• le type de gaz soit celui requis par l'appareil
• les tuyaux soient soigneusement propres
• le tuyau d'alimentation du gaz soit de dimension égale ou supérieure à celui du raccord de la chaudière (G 3/4") et avec perte de charge mineure ou égale à celle prévue entre l'alimentation du gaz et la chaudière.

ATTENTION

Une fois l'installation terminée, vérifiez que les jonctions effectuées sont étanches, comme le prévoient les Normes d'installation.

AVERTISSEMENTS

Sur la ligne du gaz, il est conseillé d'utiliser un filtre adéquat.

6.11 Évacuation des fumées et aspiration de l'air comburant

Les chaudières Brava Slim BF doivent être dotées de conduits pour l'évacuation des fumées et l'aspiration de l'air comburant opportuns. Ces conduits doivent être considérés partie intégrante de la chaudière et sont fournis par Sime en kits accessoires, à commander séparément de l'appareil en fonction des types autorisés et des exigences d'installation.

Types des évacuation autorisées

B22P-B52-B52P

Aspiration de l'air comburant à l'intérieur et évacuation des fumées à l'extérieur.

REMARQUE: ouverture pour air comburant (6 cm² x kW).

B32P

Aspiration de l'air comburant en intérieur et évacuation des fumées dans le conduit de cheminée simple.

REMARQUE: ouverture pour air comburant (15 cm² x kW).

C12-C12X

Évacuation des fumées murale concentrique. Les tuyaux peuvent partir de la chaudière indépendants, mais les sorties doivent être concentriques ou assez proches (à 50 cm) afin d'être soumises à des conditions de vent semblables.

C32-C32X

Évacuation concentrique sur le toit. Sorties comme C12X.

C42-C42X

Évacuation et aspiration dans des conduits de cheminées communs séparés mais soumis à des conditions de vent identiques.

C52-C52X

Évacuation et aspiration séparées, murales ou sur le toit et toutefois dans des zones de différentes pressions.

REMARQUE: l'évacuation et l'aspiration ne doivent jamais être positionnées sur des murs opposés.

C82-C82X

Évacuation en conduit de cheminée simple ou commun et aspiration murale.

C92

Évacuation et aspiration séparé en conduits partagés.

P: système d'évacuation des fumées conçu pour fonctionner avec une pression positive.

X: appareils et évacuations des fumées relatives qui répondent aux exigences d'étanchéité allemandes.

Fig. 21

AVERTISSEMENTS

• Le conduit d'évacuation et le raccord du conduit de cheminée doivent être réalisés conformément aux Normes et à la Législation Nationale et Locale en vigueur dans le pays d'utilisation de l'appareil.
• Il est obligatoire d'utiliser des conduits rigides, résistants à la température, à la condensation, aux sollicitations mécaniques et étanches.
• Des conduits d'évacuation non isolés représentent des sources de danger potentielles.

6.11.1 Conduits coaxiaux (∅ 60/100mm et ∅ 80/125mm)

Accessoires coaxiaux

Description	Code
	∅ 60/100 mm	∅ 80/125 mm
Kit du conduit coaxial 8084813 8084830
Rallonge L. 1000 mm 8096103 8096130
Rallonge L. 500 mm 8096102 -
Rallonge verticale L. 200 mm avec prise pour analyse des fumées	8086908 -
Adaptateur pour ∅ 80/125 mm - 8093120
Coude supplémentaire à 90° 8095801 8095820
Coude supplémentaire à 45° 8095900 8095920
Tuile avec articulation 8091300 8091300
Terminal sortie sur le toit L. 1284 mm 8091200 8091200
Élément de récupération de la condensation verticale L. 200 mm	8092803 8092803

Pertes de charge - Longueurs équivalentes

Modèle	Leq (mètres linéaires)
	60/100 mm	80/125 mm
Coude à 90° 1 1
Coude à 45° 0,5 0,8

Longueurs Minimales-Maximales

Modèle	Longueur du Conduit∅ 60/100				Longueur du Conduit∅ 80/125
	L Horizontale(m)		H Verticale(m)		L Horizontale(m)		H Verticale(m)
	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.
Brava Slim25 BF	-	3,5	1,3 (*)	5	3,5	6	4	7
Brava Slim30 BF	-	3,0	1,3 (*)	5	3	6	4	7
Brava Slim40 BF	-	3,0	1,3 (*)	5	3	6	4	7

AVERTISSEMENTS

(*) Pour des conduits verticaux (Type C32) ou une partie verticale du conduit (Type C42) d'une longueur supérieure à 1,3m, IL EST OBLIGATOIRE d'insérer l'élément de récupération de la condensation vertical.

Diaphragmes pour conduits verticaux

Les chaudières quittent l'usine dotées d'un diaphragme (1) ayant les caractéristiques suivantes :

• Brava Slim 25 BF : diaphragme ∅ 79 mm
• Brava Slim 30 BF : diaphragme ∅ 81 mm
• Brava Slim 40 BF : diaphragme ∅ 87,5 mm.

Lorsque les évacuations sont du Type C12 ou C42 le diaphragme doit être éliminé ou maintenu en suivant les indications suivantes :

Modèle	Diaphragme	pour le L du conduit
Brava Slim 25 BF	OUI(le laisser monté)	< 1 m
Brava Slim 30 BF
Brava Slim 40 BF
Brava Slim 25 BF	NO(l'éliminer)	> 1 m
Brava Slim 30 BF
Brava Slim 40 BF

Lorsque l'évacuation est de Type C32 (rectiligne vertical sans courbe), la présence du diaphragme modifie la longueur maximale du conduit comme il est indiqué ci-dessous :

Modèle	Diaphragme	L max (m)
Brava Slim 25 BF	OUI	2,5
Brava Slim 25 BF	NO	5
Brava Slim 30 BF	OUI	2,5
Brava Slim 30 BF	NO	5
Brava Slim 40 BF	OUI	2,5
Brava Slim 40 BF	NO	5

6.11.2 Conduits séparés (Ø 80mm)

La réalisation des évacuations avec conduits séparés comporte l'utilisation du « séparateur air-fumées », à commander séparément de la chaudière, auquel devront être raccordés, pour compléter le groupe évacuation fumée- aspiration air comburant, les autres accessoires à choisir parmi ceux indiqués dans le tableau.

La longueur totale maximale, obtenue en sommant les longueurs des tuyaux d'aspiration et d'évacuation, est déterminée par les pertes de charge de chaque accessoire utilisé et ne devra pas dépasser 9 mm H2O pour Brava Slim 25 BF 9,5 mm H2O pour Brava Slim 30 BF et 15 mm H2O pour Brava Slim 40 BF.

Accessoires séparés

Description	Code
	Diamètre ∅ 80 (mm)
Séparateur air-fumées (avec prise d'extraction) + Diaphragme	8093020
Coude à 90° M-F (6 pièces)	8077410
Coude à 90° M-F (avec prise d'extraction)	8077407
Coude à 90° M-F (isolée)	8077408
Rallonge L. 1000 mm (6 pièces)	8077309
Rallonge L. 1000 mm (isolée)	8077306
Rallonge L. 500 mm (6 pièces)	8077308
Rallonge L. 135 mm (avec prise d'extraction)	8077304
Terminal d'évacuation mural	8089501
Kit de bagues interne et externe	8091500
Terminal d'aspiration	8089500
Coude à 45° M-F (6 pièces)	8077411
Récupération condensation L. 135 mm	8092800
Collecteur	8091400
Tuile avec articulation	8091300
Terminal sortie toit L. 1390 mm	8091201
Té pour la récupération de la condensation	8093300
Raccord aspiration/évacuation ∅ 80/125 mm	8091401

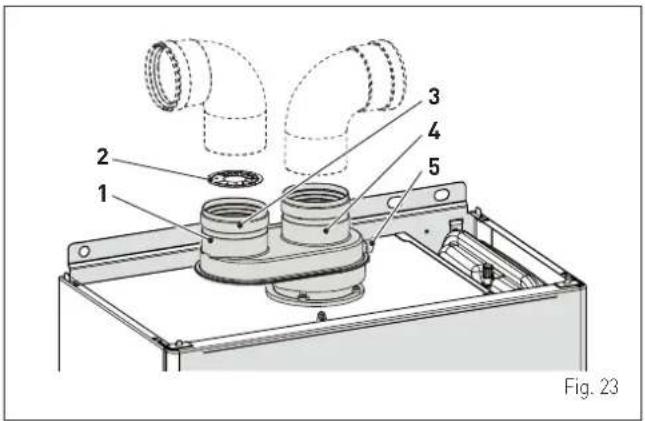

Séparateur

Le séparateur est fourni avec le diaphragme d'aspiration de l'air comburant ; il doit être monté une fois que les secteurs ont été éliminés en fonction de la perte de charge totale qui est calculée en sommant les pertes de charge des conduits d'aspiration et celles des conduits d'évacuation.

LÉGENDE :

1 Séparateur avec prise
2 Diaphragme d'aspiration
3 Aspiration de l'air
4 Évacuation des fumées
5 Prise pour analyse des fumées

Pertes de charge des accessoires ∅ 80 mm

Description	Code	Perte de charge [mm H2O]
		Brava Slim 25 BF		Brava Slim 30 BF		Brava Slim 40 BF
		Aspi-ration	Éva-cuation	Aspi-ration	Éva-cuation	Aspi-ration	Éva-cuation
Coude à 90° MF	8077410	0,35 0,	40 0,45 0,	50 0,70	1,50
Coude à 45° MF	8077411	0,30 0,	35 0,40 0,	45 0,60	1,00
Rallonge horizontale L. 1000 mm	8077309	0,20 0,	30 0,25 0,	35 0,40	0,65
Rallonge verticale L. 1000 mm	8077309	0,20 0,	10 0,25 0,	15 0,30	0,30
Terminal mural	8089501	0,15 0,	50 0,20 0,	80 0,25	2,00
Té pour la récupération de la condensation	8093300	- 0,80	- 1,00	- 2,20
Terminal sortie toit [*]	8091200	1,60 0,	10 2,00 0,	20 4,00	0,40

(*) Les pertes du terminal sortie toit en aspiration comprennent le collecteur cod. 8091400.

REMARQUE: pour un fonctionnement correct de la chaudière, il est nécessaire avec le coude à 90° en aspiration, de respecter une distance minimum du conduit de 0,50 m.

Exemple de calcul des pertes de charge d'une chaudière Brava Slim 25 BF.

Accessoires ∅ 80 mm	Code Qté		Perte de charge (mm H2O)
			Aspiration Évacuation Total
Rallonge L. 1000 mm (horizontale)	8077309	7 x 0,2 - 1,40
Rallonge L. 1000 mm (horizontale)	8077309	7 - 7 x 0,3 2,10
Coudes 90°	8077410	2	2 x 0,35	-	0,70
Coudes 90° 8077410 2	- 2 x 0,4 0,80
Terminal mural	8089501	2	0,15	0,5	0,65
TOTALE					5,65

(installation autorisée car la somme des pertes de charge des accessoires utilisés est inférieure à 9,0 mmH _2 O). Avec cette perte de charge totale, il est nécessaire de retirer du diaphragme d'aspiration (2) les secteurs allant du numéro 1 au numéro 6 inclus.

N° Secteur à enlever	Perte de charge totale (mm H2O)
	Brava Slim 25 BF	Brava Slim 30 BF	Brava Slim 40 BF
Aucun	0 ÷ 2,0	0 ÷ 0,8	-
1	2,0 ÷ 3,0	0,8 ÷ 1,5	-
1 ÷ 2	3,0 ÷ 4,0	1,5 ÷ 2,4	0 ÷ 2,0
1 ÷ 3	-	2,4 ÷ 3,2	-
1 ÷ 4	4,0 ÷ 5,0	3,2 ÷ 4,0	2,0 ÷ 4,0
1 ÷ 5	-	4,0 ÷ 4,8	4,0 ÷ 6,0
1 ÷ 6	5,0 ÷ 6,0	4,8 ÷ 5,6	6,0 ÷ 8,0
1 ÷ 7	6,0 ÷ 7,0	5,6 ÷ 6,5	8,0 ÷ 9,0
1 ÷ 8	-	6,5 ÷ 7,3	9,0 ÷ 11,0
1 ÷ 9	7,0 ÷ 8,0	7,3 ÷ 7,8	-
1 ÷ 10	-	7,8 ÷ 8,4	11,0 ÷ 13,0
Tout le dia-phragme	8,0 ÷ 9,0 (*)	8,4 ÷ 9,5 (*) 13,0 ÷	15,0 (*)

(*) Perte de charge maximale autorisée.

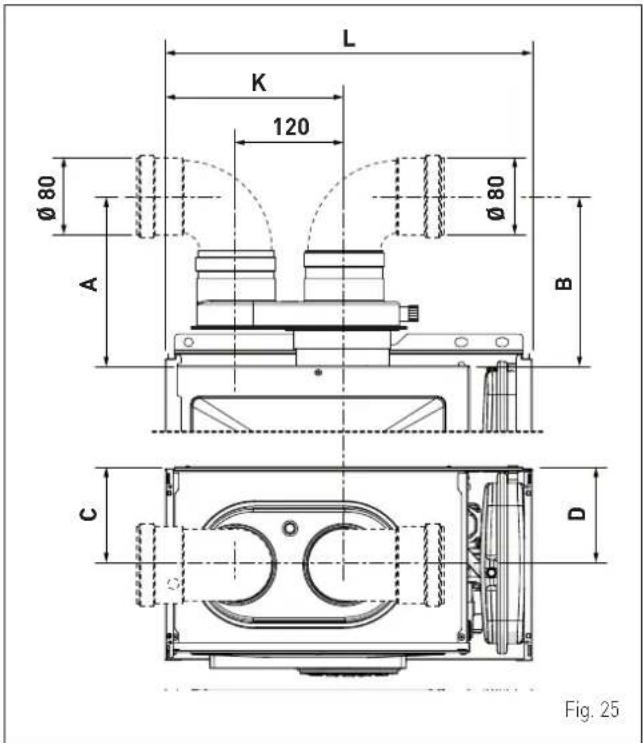

Description	Brava Slim 25 BF	Brava Slim 30 BF	Brava Slim 40 BF
K (mm)	203	221	245
L (mm)	400	450	450
A (mm)	190	190	170
B (mm)	190	190	170
C (mm)	125	125	165
D (mm)	125	125	165

6.12 Branchements électriques

Le câble d'alimentation doit être branché sur un réseau de 230V (±10%) \~ 50 Hz en respectant la polarité L-N et le branchement de terre. Sur le réseau, un interrupteur omnipolaire avec catégorie de surtension de classe III doit être prévu, conformément aux règles d'installation.

En cas de remplacement, la pièce de rechange doit être demandée à Sime.

Seuls les raccordements des composants optionnels, indiqués dans le tableau et à commander séparément de la chaudière, sont donc nécessaires.

DESCRIPTION CODE
Kit sonde externe ( =3435 , NTC 10KOhm à 25°C) 8094101
Câble d'alimentation (spécifique) 6323875
Contrôle à distance HOME (open therm) 8092280
Contrôle à distance HOME PLUS (open therm) 8092281

AVERTISSEMENTS

Les opérations décrites ci-après doivent être UNIQUEMENT effectuées par du personnel professionnellement qualifié.

ATTENTION

Avant d'effectuer les opérations décrites ci-après :

• positionnez l'interrupteur général de l'installation sur « OFF » (éteint)
• fermez le robinet du gaz
• faites attention à ne pas toucher les parties éventuellement chaudes à l'intérieur de l'appareil.

Fig. 26

Pour faciliter l'entrée dans la chaudière des fils de raccordement des composants optionnels :

- dévissez les vis (1), tirez en avant le panneau avant (2) et soulevez-le afin de le décrocher d'en haut

• retirez les vis (3) de fixation du tableau de commandes (4)
• déplacez le tableau (4) vers le haut (a) en le maintenant dans les guides latéraux (5) jusqu'au fin de course
• tournez-le en avant (b) jusqu'à ce qu'il soit en position horizontale

- insérez les fils de raccordement dans le presse-étoupe (6) et dans l'ouverture (7) située sur le tableau de commandes

• replacez le tableau de commandes (4) dans sa position originale et bloquez-le à l'aide des vis (3) précédemment retirées
• raccordez les fils du composant au bornier (8) selon les indications de la plaque (9).

AVERTISSEMENTS

Il est obligatoire

• l'utilisation d'un disjoncteur omnipolaire, sectionneur de ligne, conforme aux Normes EN (ouverture des contacts d'au moins 3 mm)
• que soit utilisé, en cas de remplacement du câble d'alimentation, UNIQUEMENT un câble spécifique, avec un connecteur pré-câblé en usine, commandé comme accessoire original et raccordé par du personnel professionnellement qualifié
• raccordez le câble de terre à une installation de mise à la terre efficace (*)
• qu'avant toute intervention sur la chaudière, l'alimentation électrique soit coupée en positionnant l'interrupteur général de l'installation sur « OFF ».

(*) Le constructeur n'est pas responsable des éventuels dommages causés par l'absence de mise à la terre de l'appareil et du non-respect de ce qui est indiqué dans les schémas électriques.

IL EST INTERDIT

Utiliser les tuyaux de l'eau pour la mise à la terre de l'appareil.

6.12.1 Sonde de température externe

La chaudière est prédisposée pour le raccordement à une sonde de détection de la température extérieure et peut ainsi fonctionner à une température variable.

Cela signifie que la température de départ de la chaudière varie en fonction de la température extérieure selon la courbe climatique sélectionnée parmi celles indiquées dans le diagramme [Fig. 31].

Pour le montage de la sonde à l'extérieur du bâtiment, suivez les instructions indiquées sur l'emballage.

Courbes climatiques

Température de départ

Fig. 31

AVERTISSEMENTS

En présence de la sonde externe, pour sélectionner la courbe climatique optimale pour l'installation et donc l'évolution de la température de départ en fonction de la température extérieure :

• appuyez sur la touche 1111 pendant 1 seconde
• appuyez sur les touches + ou - jusqu'à sélectionner la courbe K souhaitée (dans la plage K=0,0 ÷ K=9,0 ).

6.12.2 Chronothermostat ou Thermostat d'ambiance

Le branchement électrique du chronothermostat ou du thermostat d'ambiance a été précédemment décrit. Pour le montage du composant dans la pièce à contrôler, suivez les instructions indiquées sur l'emballage.

6.12.3 EXEMPLES d'utilisation de dispositifs de commande/contrôle sur certains types d'installation de chauffage

LÉGENDE

M Départ de l'installation

R Retour de l'installation

CR Commande à distance

SE Sonde de température externe

TA Thermostat d'ambiance activation de la chaudière

TZ1÷TZ3 Thermostats d'ambiance de zone

VZ1÷VZ3 Vannes de zone

RL1÷RL3 Relais de zone

P1÷P3 Pompes de zone

TSB Thermostat de sécurité basse température

Installation avec UNE ZONE directe, sonde externe et thermostat d'ambiance.

Fig. 32

Installation MULTIZONE - avec vannes de zone, thermostats d'ambiance et sonde externe.

Fig. 33

AVERTISSEMENTS

Réglez le « PAR 17 = RETARD ACTIVATION POMPE INSTALLATION » pour permettre l'ouverture des vannes de zone VZ.

Installation MULTIZONE - avec pompes, thermostats d'ambiance et sonde externe.
        direction LR1 arrow
        direction LR2 arrow
        direction LR3 arrow
        direction TB arrow
    end
    subgraph Parameters
        direction LR1 arrow
        direction LR2 arrow
        direction LR3 arrow
        direction TB arrow
    end
    subgraph Fig. 34

6.13 Remplissage et vidage

Avant d'effectuer les opérations décrites ci-après, vérifiez que l'interrupteur général de l'installation soit positionné sur « ON » (allumé) afin de pouvoir visualiser sur l'afficheur la pression de l'installation durant le remplissage.

Assurez-vous que le mode de fonctionnement soit en « Stand-by » ; dans le cas contraire appuyez sur la touche ⏻R pendant au moins 1 seconde jusqu'à sélectionner le mode.

6.13.1 Opérations de REMPLISSAGE

Retrait du panneau avant :

- dévissez les deux vis [1], tirez en avant le panneau avant [2] et soulevez-le afin de le décrocher d'en haut.

Circuit sanitaire :

• ouvrez le robinet d'arrêt du circuit sanitaire (si prévu)
• ouvrez un ou plusieurs robinets de l'eau chaude pour remplir et purgez le circuit sanitaire
• une fois la purge effectuée, refermez les robinets de l'eau chaude.

Circuit de chauffage :

• ouvrez les vannes d'arrêt et de purge de l'air situées sur les points les plus hauts de l'installation
• desserrez le bouchon du purgeur automatique (3)
• ouvrez le robinet d'arrêt du circuit de chauffage (si prévu)
• ouvrez les robinets de remplissage (4)
• remplissez jusqu'à ce que l'eau ressorte des vannes de purge d'air et refermez-les
• continuez le remplissage jusqu'à atteindre la pression de 1-1,2 bar indiqués sur l'afficheur (1)
• refermez le robinet de remplissage [4]
• vérifiez qu'il n'y ait pas d'air dans l'installation en purgeant tous les radiateurs et le circuit dans les divers points hauts de l'installation
• enlevez le bouchon avant (6) de la pompe et vérifiez à l'aide d'un tournevis que le rotor ne soit pas bloqué
• replacez le bouchon (6)

REMARQUE: pour une aération complète de l'installation, nous conseillons de répéter plusieurs fois les indications fournies ci-dessus.

• vérifiez la pression indiquée sur l'afficheur et, si nécessaire, complétez le remplissage jusqu'à lire la valeur de pression correcte
• fermez le bouchon du purgeur automatique (3).

Remontez le panneau avant de la chaudière en l'accrochant par le haut, puis poussez-le vers l'avant et fixez-le en serrant les vis (1) enlevées précédemment.

6.13.2 Opérations de VIDAGE

Circuit sanitaire :

• fermez le robinet d'arrêt du circuit sanitaire (prévu lors de l'installation)
• ouvrir deux ou plusieurs robinets de l'eau chaude pour vider le circuit sanitaire.

Chaudière :

• desserrez le bouchon du purgeur automatique (3)
• fermez les robinet d'arrêt du circuit de chauffage (prévu lors de l'installation)
• vérifiez que le robinet de remplissage (4) soit fermé
• raccordez un tuyau en caoutchouc au robinet de vidange de la chaudière (7) et ouvrez-le
• une fois vidé, fermez le robinet de vidange (7)
• fermez le bouchon du purgeur automatique (3).

7 MISE EN SERVICE

7.1 Opérations préliminaires

ATTENTION

• Si nécessaire, accédez aux zones situées dans la partie inférieure de l'appareil, assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).
• Avant d'effectuer les opérations de réintégration de l'installation de chauffage, portez des gants de protection.

Avant de mettre l'appareil en service, vérifiez que :

• le type de gaz soit celui pour lequel l'appareil a été conçu
• les robinets d'arrêt du gaz, de l'installation thermique et de l'installation hydrique soient ouverts
• le rotor de la pompe tourne librement.

7.2 Première mise en marche

Après avoir effectué les opérations préliminaires, pour démarrer la chaudière :

- positionnez l'interrupteur général de l'installation sur « ON » (allumé)

Fig. 39

- s'affichera d'abord le type de gaz pour lequel a été tarée la chaudière « nG » (méthane) ou « LG » (GPL), puis la puissance. Successivement, la représentation correcte des symboles sera vérifiée et enfin l'afficheur indiquera «--»

• vérifiez que la pression de l'installation, à froid, indiquée sur l'afficheur, soit comprise entre 1 et 1,2 bar
• appuyez une fois pendant au moins 1 seconde sur la touche ⏻R pour sélectionner le « mode ÉTÉ » 🌿. L'afficheur indiquera la valeur de la sonde de départ mesurée à ce moment

- ouvrez un ou plusieurs robinets d'eau chaude. La chaudière fonctionnera à la puissance maximale jusqu'à ce que le ou les robinets soient fermés.

- En présence d'anomalie, l'afficheur indiquera l'inscription « ALL », le code anomalie (ex. « 06 » - absence de détection de la flamme) et l'inscription RESET

AVERTISSEMENTS

Pour restaurer les conditions de démarrage, appuyez pendant plus de 3s sur la touche ⏻R. Cette opération peut être effectuée jusqu'à 6 fois maximum.

• fermez les robinets précédemment ouverts et vérifiez l'arrêt de l'appareil
• appuyez une fois pendant 1 seconde sur la touche ⏻R pour sélectionner le « mode HIVER » ⚠️ L'afficheur indiquera la valeur de la température de l'eau de chauffage mesurée à ce moment

• réglez le thermostat d'ambiance raccordé et vérifiez que la chaudière démarre et fonctionne régulièrement
• pour vérifier que les pressions de réseau et les buses soient correctes, veuillez suivre la procédure décrite au paragraphe «Fonction ramonage».

7.3 Affichage et réglage des paramètres

Pour entrer dans le menu des paramètres:

- depuis le mode sélectionné (ex. HIVER)

- appuyez simultanément sur les touches et 1111 (-5s) jusqu'à la visualisation sur l'afficheur de « PAR 01 » (numéro du paramètre) et la valeur programmée (0÷4)

• appuyez sur la touche pour faire défiler la liste des paramètres vers le haut et successivement sur pour faire défiler la liste vers le bas
  REMARQUE: la pression continue des touches ou 1111 permet le défilement rapide.
• après avoir sélectionné le paramètre souhaité, pour en modifier la valeur programmée dans la plage autorisée, appuyez sur les touches + o - . La mémorisation de la modification se fait automatiquement.

Après avoir modifié toutes les valeurs des paramètres d'intérêt, pour sortir du menu, appuyez simultanément, pendant \~ 5 s, sur les touches et jusqu'à ce que la première page-écran apparaisse.

7.4 Liste des paramètres

Type N°	Description Plage		Unité de mesure	Pas Par défaut
CONFIGURATION
PAR 01	Indice qui indique la puissance en kW de la chaudière	0 = 24 kW1 = 30 kW2 = 40 kW	- 1 0 ou	1 ou 2
PAR 02	Configuration Hydraulique	0 = instantanée1 = ballon avec thermostat ou seulement chauffage2 = ballon avec sonde3 = bithermique4 = instantanée avec entrée solaire	- 1 0
PAR 03	Configuration Type Gaz	0 = G201 = GPL	- 1 0 ou	1
PAR 04	Configuration de la Combustion	0 = chambre étanche avec contrôle de combustion1 = chambre ouverte avec thermostat des fumées2 = Low NOx	- 1 0
PAR	08	Correction de la valeur de la sonde externe	-5 .. +5	°C	1	0
SANITAIRE - CHAUFFAGE
PAR	10	Seuil Antigel Chaudière	0 .. +10	°C	1	3
PAR 11		Seuil Antigel Sonde Externe-- = Désactivé	-9 .. +5 °C 1 -2
PAR	12	Pente de la rampe d'allumage en mode chauffage	0 .. 80	-	1	20
PAR	13	Réglage Température Minimum de Chauffage	20 .. PAR 14	°C	1	20
PAR	14	Réglage Température Maximum de Chauffage	PAR 13 .. 80	°C	1	80
PAR	15	Puissance maximale de chauffage	0 .. 100	%	1	100
PAR	16	Temps Post-Circulation Chauffage	0 .. 99	sec. x 10	1	3
PAR	17	Retard Activation Pompe de Chauffage	0 .. 60	sec. x 10	1	0
PAR	18	Retard Redémarrage	0 .. 60	Min	1	3
PAR 19	Modulation du Circuit Sanitaire Avec Débitmètre	0 = Désactivé1 = Activé	- 1 1
PAR	20	Puissance maximale de l'installation sanitaire	0 .. 100	%	1	100
PAR	21	Puissance minimum chauffage/sanitaire (premix)	0 .. 100	%	1	0
PAR 22	Activation du préchauffage sanitaire	0 = OFF1 = ON	- 1 0
PAR 23	Fonctionnements des relais extérieurs 1	0 = non utilisé ; 1 = alarme à distance NO; 2 = alarme à distance NC ; 3 = vanne de zone ; 4 = chargement automatique ; 5 = demande vers l'extérieur ; 6 = pompe de recirculation ; 7 = vanne de zone avec OT ; 8 = pompe de gavage	-	- 0
PAR 24	Fonctions des relais extérieurs 2	0 = non utilisé ; 1 = alarme à distance NO; 2 = alarme à distance NC ; 3 = vanne de zone ; 4 = chargement automatique ; 5 = demande vers l'extérieur ; 6 = pompe de recirculation ; 7 = vanne de zone avec OT ; 8 = pompe de gavage	-	- 0

Type N°	Description Plage			Unité de mesure	Pas Par défaut
PAR 25	Fonctionnalité TA auxiliaire		0 = selon TA1 = TA antigel2 = circuit sanitaire désactivé	- 1 0
PAR	26	Retard de l'activation de la Vanne de Zone / Pompe de Gavage	0 .. 99	Min	1
PAR	28	Retard activation DHW avec solaire	0 .. 30	Min	1
PAR 29		Fonction Anti-légionelle (Seulement ballon)-- = Désactivé	50 .. 80 - 1	--
PAR	30	Température maximum sanitaire	35 .. 67	°C	1
PAR 35	Pressostat numérique/analogique		0 = pressostat eau1 = transducteur de pression de l'eau2 = transducteur de pression de l'eau (affichage uniquement de la pression)	- 1 1
PAR 40	Vitesse de la Pompe Modulante		--- = Aucune modulationAU = Automatique 30 .. 100	%	10
PAR	41	ΔT DépartRetour pompe modulante	10 .. 40	°C	1
PAR 47		Forçage de la pompe de l'installation (seulement en mode opérationnel hiver)	0 = Désactivée1 = Activée	- 1 0
RESET
PAR	48	Reset des Paramètres INST par défaut	0 .. 1	-	-

En cas de panne/anomalie de fonctionnement, sur l'afficheur apparaîtra l'inscription « ALL » et le numéro de l'alarme Ex : « ALL 04 » (Anomalie de la Sonde Sanitaire).

Avant de réparer la panne :

- coupez l'alimentation électrique de l'appareil en plaçant l'interrupteur général de l'installation sur « OFF » (éteint)

Fig. 40

- fermez soigneusement le robinet d'arrêt du combustible.

Réparez la panne et redémarrez la chaudière.

REMARQUE: lorsque sur l'afficheur apparaissent le numéro de l'alarme et l'inscription RESET (voir la figure), une fois la panne réparée, il est nécessaire d'appuyer sur la touche R. pendant environ 3 secondes, afin de pouvoir démarrer à nouveau l'appareil.

7.5 Affichage des données de fonctionnement et des compteurs

Une fois que la chaudière fonctionne, il est possible pour le technicien autorisé de visualiser les données de fonctionnement et les compteurs en procédant ainsi :

À travers la page-écran de fonctionnement dans le mode du moment (HIVER ou ÉTÉ):

- entrez dans « AFFICHAGE » en appuyant simultanément, pendant plus de 3s, sur les touches et — jusqu'à la visualisation de la page-écran suivante

Depuis cette position, il y a 2 possibilités :

- faites défiler la liste des « informations (PAR) » et des « compteurs (PARc) » en appuyant sur la touche 111. Le défilement sera en séquence

- affichez les « alarmes déclenchées » (10 au maximum) en appuyant sur la touche

- à l'intérieur des affichages, procédez avec les touches ou

Après avoir visualisé les valeurs d'intérêt, pour sortir du menu, appuyez pendant \~ 5 s sur la touche ⓍR jusqu'à afficher la première page-écran.

TABLEAU D'AFFICHAGE INFO

Type N°	Description	Plage	Unité de mesure	Pas
PAR 00		Affichage de la version sw
PAR 01		Affichage sonde externe	-9..99	°C 1
PAR 02		Affichage de la température de la sonde de départ 1	-9..99	°C 1
PAR 03		Affichage de la température de la sonde de départ 2	-9..99	°C 1
PAR 04		Affichage de la température de la sonde du circuit sanitaire	-9..99	°C 1
PAR 05		Affichage de la sonde auxiliaire AUX	-9..99	°C 1
PAR 06		Affichage VALEUR de température effective en chauffage	Par.13...Par.14	°C 1
PAR 07		Affichage du niveau de puissance	0..99%	1
PAR 08		Affichage du débit du débitmètre	0..99 U/min	0.1
PAR 09		Affichage de la lecture du transducteur de pression de l'eau (si présent)	0...99 bar	0.1

TABLEAU D 'AFFICHAGE DES COMPTEURS

Type N° Description			Plage	Unité de mesure	Pas
PAR c0		n° total des heures de fonctionnement du brûleur	0 .. 99 h	x 1000	0,1 ; de 0,0 à 9,9 ; 1 ; de 10 à 99
PAR c1		n° total heures de fonctionnement du brûleur	0 .. 99 h	x 1000	0,1 ; de 0,0 à 9,9 ; 1 ; de 10 à 99
PAR c2		n° total des allumages du brûleur	0 .. 99 h	x 1000	0,1 ; de 0,0 à 9,9 ; 1 ; de 10 à 99
PAR	c3	n° total des anomalies	0 .. 99	x 1	1
PAR c4		n° total des accès aux paramètres PAR	0 .. 99 x	1	1
PAR c5		n° total des accès aux paramètres OEM	0 .. 99 x	1	1
PAR c6		temps manquant jusqu'au prochain entretien	0 .. 99	mois 1

TABLEAU DES ALARMES/PANNES SURVENUES

Type N°	Description
PAR	A0	Dernière alarme/panne survenue
PAR	A1	Avant dernière alarme/panne survenue
PAR	A2	Avant-avant-dernière alarme/panne survenue
PAR	A3	Alarme/panne survenue précédemment
PAR	A4	Alarme/panne survenue précédemment
PAR	A5	Alarme/panne survenue précédemment
PAR	A6	Alarme/panne survenue précédemment
PAR	A7	Alarme/panne survenue précédemment
PAR	A8	Alarme/panne survenue précédemment
PAR	A9	Alarme/panne survenue précédemment

7.6 Vérifications et réglages

7.6.1 Fonction ramonage

La fonction ramonage est utile au technicien de maintenance qualifié pour vérifier la pression du gaz sur les buses, pour contrôler les paramètres de combustion et mesurer le rendement de combustion requis par la règlementation en vigueur.

La durée de cette fonction est de 15 minutes et pour l'activer, veuillez opérer de la façon suivante :

- si le panneau (2) n'a pas été déjà enlevé, dévissez les deux vis (1), tirez en avant le panneau avant (2) et soulevez-le pour le décrocher d'en haut

• retirez les vis (3) de fixation du tableau de commandes (4)
• déplacez le tableau (4) vers le haut (a) en le maintenant dans les guides latéraux (5) jusqu'au fin de course
• tournez-le en avant (b) jusqu'à ce qu'il soit en position horizontale

• fermez le robinet du gaz

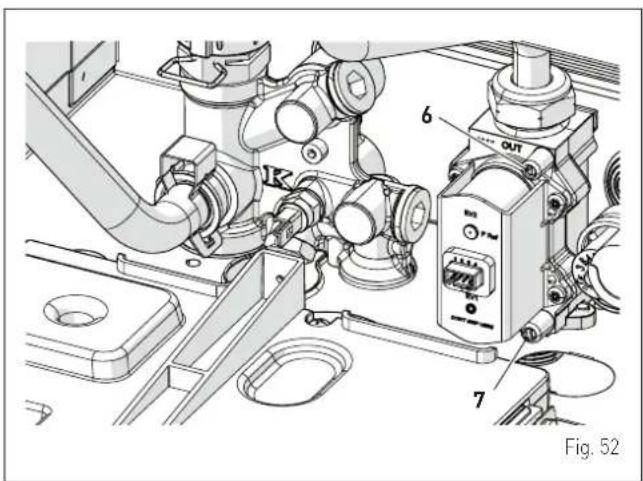

• desserrez la vis de la prise de « pression sur les buses » (6) et la vis de la prise de « pression d'alimentation » (7), puis raccordez un manomètre à chacune d'elle

• ouvrez le robinet du gaz
• branchez électriquement la chaudière en positionnant l'interrupteur général sur « ON » (allumé)

• appuyez sur la touche ⏻R, pendant au moins 1 seconde jusqu'à sélectionner le mode « ÉTÉ »
• appuyez simultanément sur les touches - et +, pendant \~ 10 s, pour démarrer la procédure, jusqu'à l'affichage de l'inscription "Hi" fixe et les symboles ⚙️ et ⚣ clignotants

- ouvrir un ou plusieurs robinets d'eau chaude

• appuyez sur la touche + pour faire fonctionner la chaudière à la puissance maximale « Hi » et vérifiez que les valeurs de pression du gaz sur les manomètres correspondent à celles indiquées dans les tableaux reportés ci-dessous
• appuyez sur la touche — pour faire fonctionner la chaudière à la puissance minimum « Lo » et vérifiez que les valeurs de pression du gaz sur les manomètres correspondent à celles indiquées dans les tableaux reportés ci-dessous. Sur l'afficheur apparaît l'inscription « Lo » fixe et les symboles 🎯 et 🎯 clignotants

• appuyez sur la touche + pour faire à nouveau fonctionner la chaudière à la puissance maximale. Si les valeurs de pression du gaz sont correctes, il est possible de relever les données de combustion et d'effectuer aussi la mesure du rendement de combustion prévu par la législation en vigueur
• appuyez sur la touche ⓍR pour sortir de la « Procédure Ramonage ». L'afficheur indiquera la température de l'eau de départ de la chaudière

• fermez les robinets précédemment ouverts et vérifiez l'arrêt de l'appareil
• déconnectez les manomètres, fermez soigneusement les prises de pression (6) et (7), remettez le tableau de commandes dans sa position originale et remontez le panneau avant (2).

Pression d'alimentation du gaz

Type de gaz G20 G30 G31
Pression (mbar) 20 28-30 37

Installations avec évacuations des fumées SÉPARÉES

Modèle	Pouvoir Calorifique	Pression sur les buses (mbar)
		G20 G30 G31
Brava Slim 25 BF	Max 12,2 - min 0,8 -	12,6 27,8 - 28,2 35,8 - 36,2
		1,1 2,2 - 2,5 2,8 - 3,1
Brava Slim 30 BF	Max 12,5 - min 0,6 -	12,9 27,8 - 28,2 35,8 - 36,2
		0,9 2,6 - 2,9 3,4 - 3,7
Brava Slim 40 BF	Max 10,4 - min 0,5 -	10,8 26,8 - 27,2 34,8 - 35,2
		0,8 1,2 - 1,5 2,0 - 2,3

Installations avec évacuations des fumées CONCENTRIQUES

Modèle	Pouvoir Calorifique	Pression sur les buses (mbar)
		G20 G30 G31
Brava Slim 25 BF	Max 12,5 - min 1,7 -	12,9 27,8 - 28,2 35,8 - 36,2
		2,0 3,1 - 3,4 3,9 - 4,2
Brava Slim 30 BF	Max 12,9 - min 1,4 -	13,3 27,8 - 28,2 35,8 - 36,2
		1,7 3,8 - 4,1 4,8 - 5,1
Brava Slim 40 BF	Max 11,2 - min 0,8 -	11,6 26,8 - 27,2 34,8 - 35,2
		1,1 2,4 - 2,7 2,9 - 3,2

Si en revanche les valeurs de pression du gaz sont différentes de celles du tableau, il est nécessaire de régler la pression du gaz sur les buses en procédant selon la description fournie au paragraphe suivant.

7.6.2 Réglage de la pression du gaz sur les buses

AVERTISSEMENTS

Sachant que :

• le panneau avant (2) a déjà été enlevé et que le mano-mètre est raccordé à la prise (6)
• l'interrupteur général de l'installation doit être placé sur « ON » (allumé)
• l'alimentation du combustible doit être ouverte
• aucune demande de chaleur ne doit être en cours (modalité « Été » avec les robinets de l'eau chaude fermés ou « Hiver » avec TA ouverts)
• les réglages décrits ci-dessous doivent être effectués dans l'ordre.

Réglage de la pression Max du gaz :

• appuyez sur la touche 📋 et réglez le VALEUR D'EAU CHAUDE SANITAIRE à l'aide de la touche +
• appuyez simultanément sur les touches + et ⏻R pendant environ 6 secondes, jusqu'à l'apparition sur l'afficheur de l'inscription « MA » alternée avec « nu »

- ouvrir un ou plusieurs robinets d'eau chaude

- la chaudière démarre et l'afficheur indique « P01 » (Réglage de la pression Max du gaz)

• appuyez sur les touches + ou - jusqu'à lire sur le manomètre la valeur de pression indiquée dans le tableau
• une fois la valeur du tableau atteinte, appuyez sur la touche OR pendant environ 2 s pour confirmer la valeur, qui clignote 1 fois.

Réglage de la pression Min du gaz :

- appuyez 2 fois sur la touche ⚡, l'afficheur indique « P00 »

• appuyez sur les touches + ou - jusqu'à lire sur le manomètre la valeur de pression indiquée dans le tableau
• une fois la valeur du tableau atteinte, appuyez sur la touche pendant environ 2 s pour confirmer la valeur, qui clignote 1 fois.
• appuyez simultanément sur les touches + et ⬇R, pendant environ 6 s, jusqu'à ce que l'afficheur indique la valeur de la température de l'eau de départ et la chaudière s'arrête/s'éteigne
• fermez les robinets précédemment ouverts.

7.7 Changement du gaz utilisable

Les modèles Brava Slim BF peuvent être transformés du fonctionnement G20 au fonctionnement G30/G31 en installant les « Kits buses pour G30/G31 (GPL), code 5144716 (pour Brava Slim 25 BF), 5144713 (pour Brava Slim 30 BF) et code 5144725 (pour Brava Slim 40 BF) qui doivent être commandés séparément de la chaudière.

AVERTISSEMENTS

Les opérations décrites ci-après doivent être UNIQUEMENT effectuées par du personnel professionnellement qualifié.

ATTENTION

Avant d'effectuer les opérations décrites ci-après :

• positionnez l'interrupteur général de l'installation sur « OFF » (éteint)
• fermez le robinet du gaz
• faites attention à ne pas toucher les parties éventuellement chaudes à l'intérieur de l'appareil.

Fig. 45

7.7.1 Opérations préliminaires

Pour effectuer la transformation :

- dévissez les vis (1), tirez en avant le panneau avant (2) et soulevez-le afin de le décrocher d'en haut

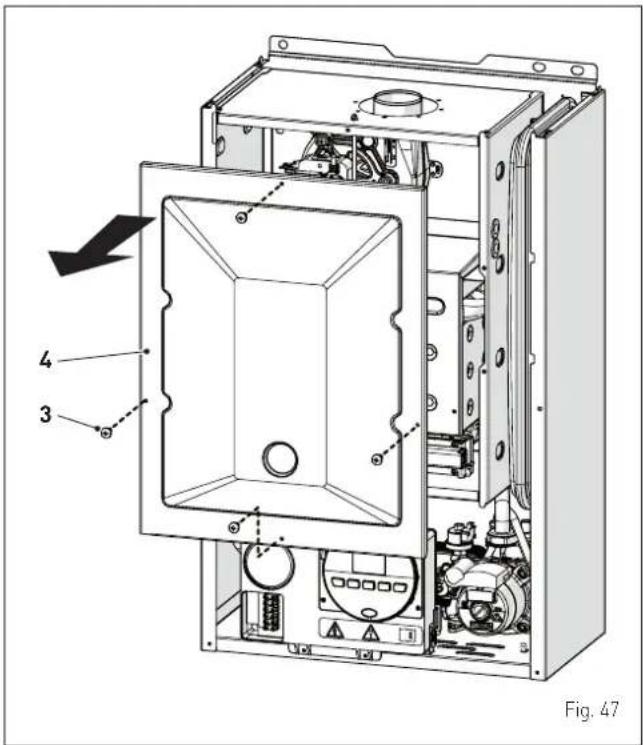

• dévissez les quatre vis (3) et enlevez le panneau avant (4) de la chambre étanche

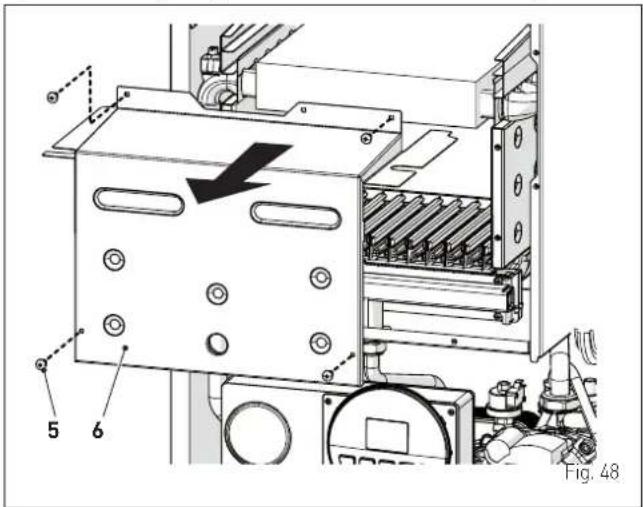

• dévissez les quatre vis (5) et enlevez le panneau avant (6) de la chambre de combustion en opérant avec précaution afin de ne pas endommager le joint d'étanchéité et l'isolation du panneau

• dévissez la vis (7) et retirez l'électrode (8)
• dévissez le boulon (9) et le contre-écrou (10)
• Dévissez les vis (11)
• retirez le collecteur de gaz (12) et remplacez les buses, installées à l'usine, avec celles fournies dans le kit accessoire, en interposant les joints d'étanchéité

• remontez le collecteur de gaz (12) en le bloquant à l'aide des vis (11)

• vissez les contre-écrou (10) et le boulon (9) en interposant le joint d'étanchéité

• remontez l'électrode (8) en plaçant son extrémité AU CENTRE de la rampe du brûleur (*)

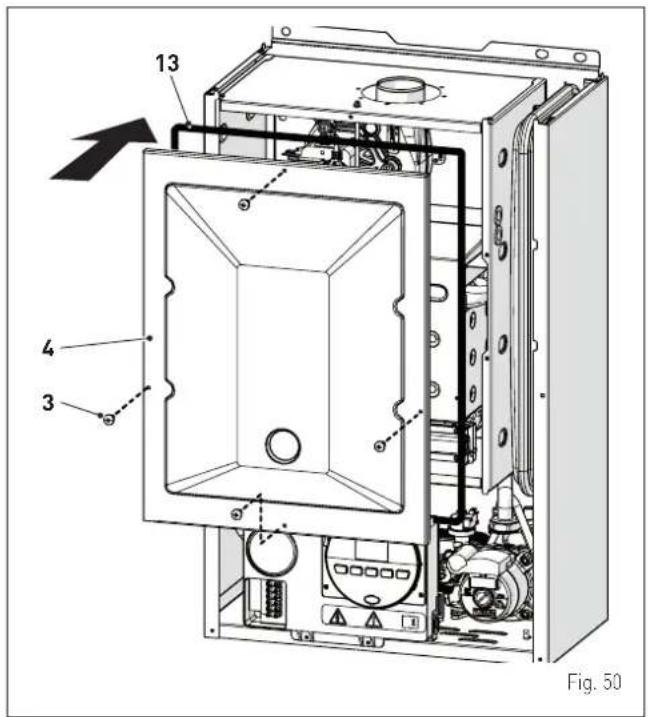

• vérifiez que le joint et l'isolation du panneau avant (6), de la chambre de combustion et le joint (13) du panneau avant (4) de la chambre étanche soient intègres. Dans le cas contraire, remplacez-les
• remontez les panneaux (6) et (4) en les bloquant avec les vis de fixation respectives

AVERTISSEMENTS (\*)

Le positionnement de l'électrode est très important pour mesurer correctement le courant d'ionisation.

• appliquer sur la plaque technique (14) située à l'intérieur du panneau avant, l'étiquette indiquant le nouveau type de gaz
• effectuez la « Procédure de réglage automatique » puis remontez le panneau avant (2) en le bloquant à l'aide des deux vis (1).

7.8 Procédure de réglage automatique

Cette procédure DOIT TOUJOURS ÊTRE EFFECTUÉE lors du premier allumage, en cas de changement de gaz et après le remplacement :

• des buses, pour le changement du gaz utilisé
• de la vanne du gaz, en cas de panne
• de la carte électronique, en cas de panne
• électrode
• ventilateur
• brûleur

et est nécessaire afin que les nouveaux composants puissent être identifiés et communiquer avec ceux déjà présents sur la chaudière.

AVERTISSEMENTS

Sachant que :

• le panneau avant a déjà été retiré, le tableau de commande est tourné en avant et que les manomètres sont raccordés aux prises (6) et (7) de la vanne du gaz
• l'interrupteur général de l'installation doit être placé sur « ON » (allumé)
• l'alimentation du combustible doit être ouverte
• aucune demande de chaleur ne doit être en cours (modalité « Été » avec les robinets de l'eau chaude fermés ou « Hiver » avec TA ouverts)
• les réglages décrits ci-dessous doivent être effectués dans l'ordre.

Procédure valide en cas de CHANGEMENT DE GAZ UTILISABLE

- entrez dans la section des paramètres en appuyant simultanément sur les touches et [environ 5s] jusqu'à la visualisation sur l'afficheur de « PAR 01 » (numéro du paramètre) et la valeur programmée clignotante (0÷4)

REMARQUE: la pression continue des touches ou 1111 permet le défilement rapide. La pression de la touche 1111 permet de faire défiler les paramètres précédents.

- maintenez enfoncée la touche 1111 et faites défiler les paramètres jusqu'à atteindre le paramètre « 03 »

- appuyez sur la touche + et sélectionnez « 1 » (GPL)

Procédure qui DOIT être effectuée après :

- des buses, pour le changement du gaz utilisé

- changement de la vanne du gaz, en cas de panne

- changement de la carte électronique, en cas de panne

- électrode

- ventilateur

- brûleur

- entrez dans la section des paramètres (si pas déjà à l'intérieur de celle-ci) en appuyant simultanément sur les touches et [1] (environ 5s) jusqu'à la visualisation sur l'afficheur de « PAR 01 » (numéro du paramètre) et la valeur programmée clignotante (0÷4)

- maintenez enfoncée la touche 1111 et faites défiler les paramètres jusqu'à atteindre le paramètre « PAR 49 »

- maintenez enfoncée la touche+ pour modifier la valeur « 49 »

- la valeur modifiée sera automatiquement mémorisée

- maintenez enfoncée la touche 1111 et faites défiler les paramètres jusqu'à atteindre le paramètre « PAR 70 »

- appuyez sur la touche + pour modifier la valeur « 5 »

- la valeur modifiée sera automatiquement mémorisée

- sortez de la section des paramètres en appuyant simultanément sur les touches et (environ 5 s) jusqu'à ce que la température de départ s'affiche.

TRÈS IMPORTANT

Pour compléter le travail IL EST OBLIGATOIRE d'effectuer la procédure suivante.

Réglage de la pression Max du gaz :

- appuyez sur la touche ⏻R, jusqu'à sélectionner le mode « ÉTÉ »

- appuyez sur la touche 📋 et réglez le VALEUR D'EAU CHAUDE SANITAIRE à l'aide de la touche +

- appuyez simultanément sur les touches + et ⏻R pendant environ 6 secondes, jusqu'à l'apparition sur l'afficheur de l'inscription « Au » alternée avec « to »

- ouvrir un ou plusieurs robinets d'eau chaude

- la chaudière démarre et l'afficheur indique « P01 »(Réglage de la pression Max gaz)

- appuyez sur les touches + ou - jusqu'à lire sur le manomètre la valeur de pression indiquée dans le tableau

- une fois la valeur du tableau atteinte, appuyez sur la touche ⏻R pendant environ 2 s pour confirmer la valeur, qui clignote 1 fois.

Réglage de la pression Min du gaz :

- appuyez 2 fois sur la touche, l'afficheur indique « P00 »

• appuyez sur les touches + ou - jusqu'à lire sur le manomètre la valeur de pression indiquée dans le tableau
• une fois la valeur du tableau atteinte, appuyez sur la touche ⓍR pendant environ 2 s pour confirmer la valeur, qui clignote 1 fois
• appuyez simultanément sur les touches + et ⏻R, pendant environ 6 s, jusqu'à ce que l'afficheur indique la valeur de la température de l'eau de départ et la chaudière s'arrête

• fermez les robinets précédemment ouverts
• déconnectez les manomètres, fermez soigneusement les prises de pression (6) et (7), remettez le tableau de commandes dans sa position originale et remontez le panneau avant (2).

Pression d'alimentation du gaz

Type de gaz G20 G30 G31
Pression (mbar) 20 28-30 37

Installations avec évacuations des fumées SÉPARÉES

Modèle	Pouvoir Calorifique	Pression sur les buses (mbar)
		G20 G30 G31
Brava Slim 25 BF	Max 12,2 - min 0,8 - 1,1 2,2 - 2,5 2,8	35,8 - 36,2
		-3,1
Brava Slim 30 BF	Max 12,5 - min 0,6 - 0,9 2,6 - 2,9 3,4	35,8 - 36,2
		-3,7
Brava Slim 40 BF	Max 10,4 - min 0,5 - 0,8 1,2 - 1,5 2,0	34,8 - 35,2
		-2,3

Installations avec évacuations des fumées CONCENTRIQUES

Modèle	Pouvoir Calorifique	Pression sur les buses (mbar)
		G20 G30 G31
Brava Slim 25 BF	Max 12,5 - 12,9 27,8 - 28,2	2 35,8 - 36,2
	min 1,7 - 2,0 3,1 - 3,4 3,9	- 4,2
Brava Slim 30 BF	Max 12,9 - 13,3 27,8 - 28,2	2 35,8 - 36,2
	min 1,4 - 1,7 3,8 - 4,1 4,8	- 5,1
Brava Slim 40 BF	Max 11,2 - 11,6 26,8 - 27,2	2 34,8 - 35,2
	min 0,8 - 1,1 2,4 - 2,7 2,9	- 3,2

7.9 Fonction confort sanitaire (préchauffage)

Les modèles Brava Slim BF disposent d'une fonction « confort sanitaire » qui assure les meilleures prestations en sanitaire, en réduisant le temps d'attente pour la disponibilité d'eau chaude et garantissant la stabilité de la température.

Pour activer la fonction :

• sélectionnez le paramètre « PAR 22 » (voir « Affichage et réglage des paramètres ») et réglez-le a 1
• sortez du réglage des paramètres et appuyez pendant 5 secondes sur le bouton + jusqu'à ce que l'afficheur indique le symbole clignotant, qui indique l'activation de la fonction.

Pour désactiver la fonction :

- appuyez à nouveau pendant 5 secondes environ sur le bouton + jusqu'à l'affichage des symboles ⚠️ et RESET clignotants qui indiquent la désactivation de la fonction.

8.1 Règlementations

Pour un fonctionnement efficace et régulier de l'appareil, il est préférable que l'Utilisateur emploie un Technicien Professionnellement Qualifié afin que ce dernier se charge, avec une périodicité ANNUELLE, de son entretien.

AVERTISSEMENTS

• Les opérations décrites ci-dessous doivent être effectuées SEULEMENT par du personnel professionnellement qualifié avec L'OBLIGATION de porter des protections appropriées pour la prévention des accidents.
• Assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).

ATTENTION

Avant d'effectuer les opérations décrites ci-après :

• positionnez l'interrupteur général de l'installation sur « OFF » (éteint)
• fermez le robinet du gaz
• faites attention à ne pas toucher les parties éventuellement chaudes à l'intérieur de l'appareil.

Fig. 54

8.2 Nettoyage externe

8.2.1 Nettoyage du capot

Pour le nettoyage du capot, utiliser un chiffon humidifié avec de l'eau et du savon, ou avec de l'eau et de l'alcool en cas de tâches difficiles.

IL EST INTERDIT

utiliser des produits abrasifs.

8.3 Nettoyage interne

8.3.1 Nettoyeur de l'échangeur

Pour effectuer le nettoyage de l'échangeur :

- dévissez les vis (1), tirez en avant le panneau avant (2) et soulevez-le afin de le décrocher d'en haut

- dévissez les quatre vis (3) et enlevez le panneau avant (4) de la chambre étanche

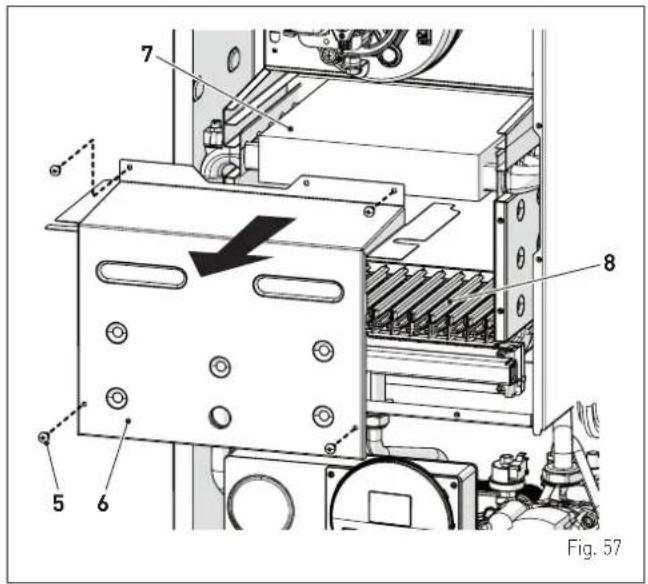

- dévissez les quatre vis (5) et enlevez le panneau avant (6) de la chambre de combustion en opérant avec précaution afin de ne pas endommager le joint d'étanchéité et l'isolation du panneau

- si les ailettes de l'échangeur sont sales (7), protégez toutes les rampes du brûleur (8) en les recouvrant d'un linge ou d'une feuille de journal et brossez l'échangeur (7) à l'aide d'un pinceau.

8.3.2 Nettoyage du brûleur

Le brûleur n'exige pas d'un entretien particulier. Il suffit d'éliminer la poussière à l'aide d'un pinceau.

8.3.3 Vérification de l'électrode d'allumage/détection

Vérifiez l'état de l'électrode d'allumage/détection et remplacez-la si nécessaire. Que l'électrode d'allumage/détection ait été remplacée ou non, contrôlez les valeurs selon le dessin.

AVERTISSEMENTS

Le positionnement de l'électrode est très important pour mesurer correctement le courant d'ionisation.

8.3.4 Opérations finales

Après avoir achevé le nettoyeur de l'échangeur et du brûleur :

- éliminez avec un aspirateur les éventuels résidus de carbone

• vérifiez que le joint et l'isolation du panneau avant (6), de la chambre de combustion, et le joint (13) du panneau avant (4) de la chambre étanche soient intègres. Dans le cas contraire, remplacez-les
• remontez les panneaux (6) et (4) en les bloquant avec les vis de fixation respectives.

8.4 Contrôles

8.4.1 Contrôle du conduit des fumées

Nous conseillons de contrôler que les conduits d'aspiration de l'air comburant et de l'évacuation des fumées soient intègres et étanches.

8.4.2 Contrôle de la pressurisation du vase d'expansion

Nous conseillons de décharger le vase d'expansion, côté eau, et de contrôler que la valeur de gonflage ne soit pas inférieure à 1 bar. Dans le cas contraire, pressurisez-le à la valeur correcte (voir le paragraphe «Vase d'expansion”).

Après avoir effectué les contrôles susmentionnés :

• remplissez à nouveau la chaudière comme il est décrit au paragraphe «Opérations de REMPLISSAGE»
• démarrez la chaudière et effectuez l'analyse des fumées et/ou la mesure du rendement de combustion
• remontez le panneau avant en le bloquant avec les deux vis précédemment enlevées

8.5 Entretien extraordinaire

En cas de remplacement de la carte électronique IL EST OBLIGATOIRE de programmer les paramètres comme il est indiqué dans le tableau et dans l'ordre indiqué.

Type N°	Description	Réglage pour Brava Slim BF
		25 30	40
PAR 01		Indice qui indique la puis-sance en kW de la chaudière0 = 24; 1 = 30; 2 = 40	0 1 2
PAR 02		Configuration Hydraulique0 = instantanée1 = ballon avec thermostatou seulement chauffage2 = ballon avec sonde3 = bithermique4 = instantanée avec entréesolaire	0
PAR 03		Configuration Type Gaz0 = G20; 1 = GPL	0 ou 1
PAR 04		Configuration de la Combustion0 = chambre étanche aveccontrôle de combustion1 = chambre ouverte avecthermostat des fumées2 = Low NOx	0

Pour entrer dans "Affichage et réglage des paramètres« se référer aux indications du paragraphe spécifique.

Après avoir effectué le réglage des paramètres indiqués dans le tableau, il est nécessaire d'effectuer la "Procédure de réglage automatique".

En cas de remplacement de la vanne du gaz, et/ou de l'électrode d'allumage/détection, et/ou du ventilateur, il est nécessaire d'effectuer entièrement la "Procédure de réglage automatique" décrite au paragraphe spécifique.

8.6 Codes d'anomalies et remèdes possibles LISTE DES ALARMES ANOMALIES/PANNES

Type N° Anomalie Remède
ALL 01		Thermostat des fumées	- Contacter le centre d'Assistance
ALL 02		Basse pression de l'eau dans l'installation	- Effectuer le remplissage- Contrôler les éventuelles fuites sur l'installation
ALL 03		Haute pression de l'eau dans l'installation	- Ouvrer le robinet de vidange situé sur le groupe hydraulique et réglez la pression à 1-1,2 bar
ALL 04		Anomalie sonde sanitaire (anomalie sonde de retour pour les versions « T »)	- Vérifier les raccordements- Vérifiez le fonctionnement de la sonde
ALL 05		Anomalie de la sonde de départ	- Vérifier les raccordements- Vérifiez le fonctionnement de la sonde
ALL 06		Absence de détection de la flamme	- Vérifier l'intégrité de l'électrode ou qu'elle ne soit pas reliée à la masse- Vérifier la disponibilité et la pression du gaz- Vérifier l'intégrité de la vanne du gaz et de la carte
ALL 07		Intervention de la sonde ou du thermostat de sécurité	- Vérifier les raccordements de la sonde ou du thermostat- Aérez l'installation- Vérifier le purgeur- Remplacer la sonde ou le thermostat- Vérifier que le rotor de la pompe ne soit pas bloqué
ALL 08		Anomalie du circuit de détection de la flamme	- Vérifier l'intégrité de l'électrode ou qu'elle ne soit pas reliée à la masse- Vérifier l'intégrité de la vanne du gaz et de la carte

Type N°	Anomalie Remède
ALL 09		Absence de circulation de l'eau dans l'installation
ALL 10	Anomalie sonde auxiliaire	- Vérifier la rotation du rotor de la pompe- Vérifier les branchements électriques- Remplacer la sonde
ALL 11		Modulateur de la vanne du gaz déconnecté
ALL 12		Anomalie de la sonde sanitaire en mode ballon d'eau chaude
ALL 13		Intervention de la sonde des fumées
ALL 14		Anomalie de la sonde des fumées
ALL 15		Câble de contrôle du ventilateur débranché
ALL 18		Anomalie du niveau de condensation
ALL 28		Nombre maximum de déblocages consécutifs atteint
ALL 30		Anomalie sonde de retour (anomalie sonde du ballon d'eau chaude pour les versions « T »)
ALL 37		Anomalie pour valeur de tension de réseau trop basse
ALL 40		Détection de la fréquence de réseau erronée
ALL 41		Perte de la flamme pendant plus de 6 fois consécutives
ALL 42	Anomalie des boutons	- Vérifiez la fonctionnement des boutons
ALL 43		Anomalie de communication Open Therm
ALL 44		Anomalie somme temps ouverture vanne sans flamme
ALL 56		Blocage pour T départ/retour hors limite max [open vent]
ALL 57		Blocage pour contrôle FT "Flow Temp" (open vent)
ALL 62		Nécessité d'effectuer l'auto-calibrage
ALL 72		Positionnement erroné de la sonde de départ
ALL 74		Panne de la deuxième sonde de départ
ALL 77		Erreur limites absolues max/min courant EV2 SGV
ALL 78		Erreur limite supérieure courant EV2 SGV
ALL 79		Erreur limite inférieure courant EV2 SGV- Vérifiez la vanne à gaz et la carte
ALL 80		Panne le long de la ligne logique de commande vanne / câble vanne endommagé- Vérifiez la vanne à gaz et la carte
ALL 81		Blocage dû au problème de combustion au démarrage- Vérifier les éventuelles obstructions de la cheminée- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz- Évacuer l'air dans le circuit du gaz
ALL 82		Blocage pour le contrôle de la combustion échoué à plusieurs reprises- Vérifiez l'électrode- Vérifiez les évacuations- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz
ALL 83		Combustion non régulière (erreur temporaire)- Vérifier les éventuelles obstructions de la cheminée- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz
ALL 84		Réduction débit pour (éventuelle) basse pression sur gaz de réseau- Vérifiez le débit du gaz
ALL 88		Erreur interne (protection d'un composant de la carte)- Vérifiez le fonctionnement de la carte- Remplacez la carte
ALL 89		Erreur signal feedback combustion fluctuante- Vérifiez l'électrode- Vérifiez les évacuations- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz
ALL 90		Erreur incapacité d'atteindre le set de combustion- Vérifiez l'électrode- Vérifiez les évacuations- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz
ALL 91		Vanne de gaz hors intervalle- Recalibrer la Vanne de gaz
ALL 92		Erreur système a atteint la correction d'air maximale (au débit minimum)- Vérifiez l'électrode- Vérifiez les évacuations- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz

Type N°	Anomalie Remède
ALL 93		Erreur incapacité d'atteindre le set de combustion- Vérifiez l'électrode- Vérifiez les évacuations- Vérifiez le diaphragme de l'air (si « BF »)- Vérifiez le réglage du gaz
ALL 95		Erreur micro-interruptions sur signal de flamme- Vérifiez l'électrode- Vérifiez la carte- Vérifiez l'alimentation électrique- Vérifiez le réglage du gaz
ALL 96		Blocage pour l'obstruc-tion de l'évacuation des fumées- Vérifier les éventuelles obstructions de la cheminée- Contrôler l'évacuation des fumées et le positionnement de l'électrode (qu'il ne touche par le brûleur)
ALL 98	Erreur sw, startup carte	- Contacter le centre d'As-sistance
ALL 99	Erreur générique c arte	- Contacter le centre d'As-sistance
-	-	Intervention fréquente de la soupape de sécurité- Vérifier la pression dans le circuit- Vérifier le vase d'expansion
-	-	Faible production d'eau sanitaire- Vérifier la vanne de dévia-tion- Vérifier la propreté de l'échangeur à plaque- Vérifier le robinet du circuit sanitaire

8.6.1 Demande d'entretien

Lorsqu'il sera nécessaire d'effectuer l'entretien de la chaudière, le symbole s'affichera.

Contactez le Service Technique pour programmer les interventions nécessaires.

Model	Heat Output	Pressure at nozzles (mbar)
		G20 G30 G31
Brava Slim 25 BF	Max 12,2	-12,6 27,8 - 28,2	35,8 - 36,2
	min 0,8 -	1,1 2,2 - 2,5 2,8	-3,1
Brava Slim 30 BF	Max 12,5	-12,9 27,8 - 28,2	35,8 - 36,2
	min 0,6 -	0,9 2,6 - 2,9 3,4	-3,7
Brava Slim 40 BF	Max 10,4	-10,8 26,8 - 27,2	34,8 - 35,2
	min 0,5 -	0,8 1,2 - 1,5 2,0	-2,3

Model	Heat Output	Pressure at nozzles (mbar)
		G20 G30	G31
Brava Slim 25 BF	Max 12,5	-12,9	27,8 - 28,2	35,8 - 36,2
	min 1,7 -	2,0	3,1 - 3,4	3,9 - 4,2
Brava Slim 30 BF	Max 12,9	-13,3	27,8 - 28,2	35,8 - 36,2
	min 1,4 -	1,7	3,8 - 4,1	4,8 - 5,1
Brava Slim 40 BF	Max 11,2	-11,6	26,8 - 27,2	34,8 - 35,2
	min 0,8 -	1,1	2,4 - 2,7	2,9 - 3,2

Model	Heat Output	Pressure at nozzles (mbar)
		G20 G30	G31
Brava Slim 25 BF	Max 12,2	-12,6	27,8 - 28,2	35,8 - 36,2
	min 0,8	-1,1	2,2 - 2,5	2,8 - 3,1
Brava Slim 30 BF	Max 12,5	-12,9	27,8 - 28,2	35,8 - 36,2
	min 0,6	-0,9	2,6 - 2,9	3,4 - 3,7
Brava Slim 40 BF	Max 10,4	-10,8	26,8 - 27,2	34,8 - 35,2
	min 0,5	-0,8	1,2 - 1,5	2,0 - 2,3

Model	Heat Output	Pressure at nozzles (mbar)
		G20 G30	G31
Brava Slim 25 BF	Max 12,5	-12,9	27,8 - 28,2	35,8 - 36,2
	min 1,7 -	2,0	3,1 - 3,4	3,9 - 4,2
Brava Slim 30 BF	Max 12,9	-13,3	27,8 - 28,2	35,8 - 36,2
	min 1,4 -	1,7	3,8 - 4,1	4,8 - 5,1
Brava Slim 40 BF	Max 11,2	-11,6	26,8 - 27,2	34,8 - 35,2
	min 0,8 -	1,1	2,4 - 2,7	2,9 - 3,2
