WV-U25501-F3L - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1920 x 1080 (Full HD)
Technologie d'imagerie	Capteur CMOS
Angle de vue	90 degrés
Vision nocturne	Oui, avec infrarouge
Connectivité	Ethernet, Wi-Fi
Alimentation	Adaptateur secteur 12V
Stockage	Compatible avec cartes microSD
Dimensions	Non spécifiées
Peso	Non spécifié
Utilisation intérieure/extérieure	Intérieure
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Chiffrement des données, accès sécurisé
Garantie	Vérifier auprès du fournisseur
Accessoires inclus	Support de montage, câble d'alimentation

FOIRE AUX QUESTIONS - WV-U25501-F3L i-PRO

Comment réinitialiser la caméra i-PRO WV-U25501-F3L aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur le boîtier de la caméra. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est en cours.

Que faire si la caméra ne se connecte pas au réseau ?

Vérifiez que les câbles réseau sont bien connectés et que votre routeur fonctionne correctement. Assurez-vous également que la caméra est configurée avec les bons paramètres IP et que le réseau n'a pas de restrictions qui pourraient empêcher la connexion.

Comment ajuster l'angle de vision de la caméra ?

Utilisez la vis de réglage située sur le support de montage de la caméra pour ajuster l'angle. Veillez à le faire doucement afin de ne pas endommager la caméra.

Que faire si l'image est floue ?

Vérifiez si l'objectif de la caméra est propre. Si nécessaire, nettoyez-le avec un chiffon doux. Assurez-vous également que la caméra est correctement mise au point dans les paramètres de configuration.

Comment accéder aux enregistrements de la caméra ?

Les enregistrements peuvent être accessibles via l'interface web de la caméra ou via un logiciel de gestion de vidéosurveillance compatible. Assurez-vous d'avoir les droits d'accès nécessaires.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que le bloc d'alimentation fonctionne. Testez avec une autre prise si nécessaire. Si la caméra ne s'allume toujours pas, contactez le support technique.

Comment mettre à jour le firmware de la caméra ?

Téléchargez la dernière version du firmware depuis le site officiel d'i-PRO. Connectez-vous à l'interface web de la caméra, allez dans les paramètres de mise à jour et suivez les instructions pour télécharger et installer le nouveau firmware.

Est-ce que la caméra est compatible avec un stockage en cloud ?

Oui, la caméra i-PRO WV-U25501-F3L est compatible avec certains services de stockage en cloud. Consultez la documentation pour les configurations spécifiques et les recommandations de services.

La caméra est-elle résistante aux intempéries ?

Oui, la caméra est conçue pour résister aux intempéries, mais assurez-vous qu'elle est correctement installée avec le bon niveau de protection selon les spécifications du fabricant.

Comment configurer les alertes de mouvement ?

Accédez à l'interface web de la caméra, allez dans les paramètres de détection de mouvement et configurez les zones de détection et les seuils de sensibilité pour recevoir des alertes en cas de mouvement.

MODE D'EMPLOI WV-U25501-F3L i-PRO

1.1 Procédures recommandées pour l'installation de ce produit 1

2. Connectez-vous à la caméra 2

2.1 Outil de configuration i-PRO (iCT) 2
2.2 Logiciel de configuration IP 2
2.3 Accéder à la caméra 2
2.4 À propos des pages d'images en direct 4

3. Réglez la caméra 6

3.1 Ajuster la qualité de l'image 6

3.1.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emploi d'installation et de la zone d'installation. 6
3.1.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage qu installez. 6
3.1.3 Définit le mode de commutation noir et blanc de nuit 7

3.2 Paramètres d'enregistrement (carte mémoire SD) 8

3.2.1 Installez la carte mémoire SD 8
3.2.2 Enregistrer à l'aide d'une carte mémoire SD 9
3.2.3 Lire les images stockées sur la carte mémoire SD 9

3.3 Ajuster le zoom/mise au point 10
3.4 Masquer certaines images 10
3.5 Configurer des événements 11

3.5.1 Détecter les mouvements d'objets 11

3.6 Améliorer la sécurité des communications 12
3.7 Détecter la falsification des données 12
3.8 Définir la taille de capture d'image et les fréquences d'images 13
3.9 Définir la fonction d'image de superposition 13
3.10 Définir le flux d'images 13

3.10.1 À propos du réglage du flux 13

3.10.2 À propos du contrôle du volume de diffusion (débit binaire) ......
3.10.3 Réduire la capacité des données grâce au codage intelligent

3.11 Configurer l'i-VMD 15

3.11.1 Gérer l'i-VMD 15
3.11.2 Planification d'un i-VMD 16

4. Nettoyer 18

4.1 Nettoyage des lentilles 18

5. Caractéristiques 19

5.1 Environnement PC requis 19
5.2 À propos du mode de capture d'image et de la taille de l'image captur

5.2.1 Taille de la capture d'image 20
5.2.2 Restrictions 22

5.3 DORI 23
5.4 Performances de livraison 24
5.5 Logiciel d'extension 24
5.6 Lampe 25

5.6.1 Allumer la lampe 26

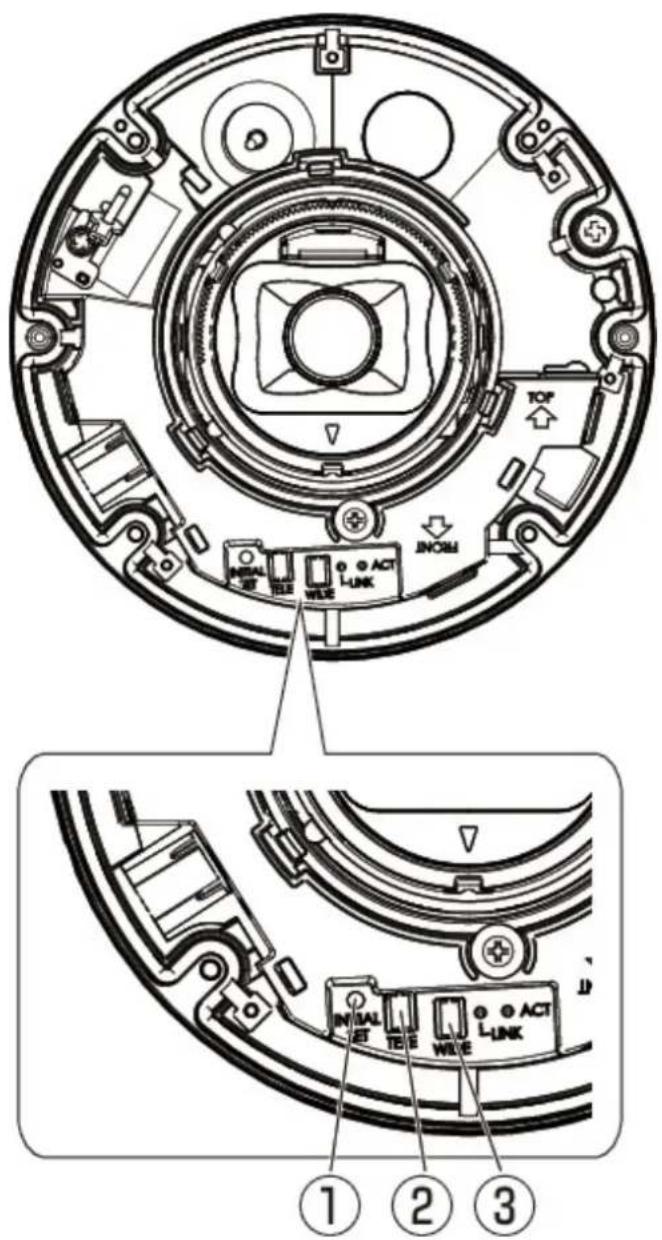

5.7 Bouton 27
5.8 Câble 28

6. Autre 31

6.1 Initialiser 31
6.2 Vérifiez la version du logiciel 31
6.3 Logiciel de mise à niveau 32
6.4 Ordre de réglage lors du réglage de la qualité de l'image
6.5 Réglage de la luminosité des objets (scènes lumineuses)

6.5.1 Réglage de la luminosité 33

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum 33
6.6.2 Ajuster l'obturateur maximum 34

6.7 Réduction du scintillement blanc et du noir sur l'écran

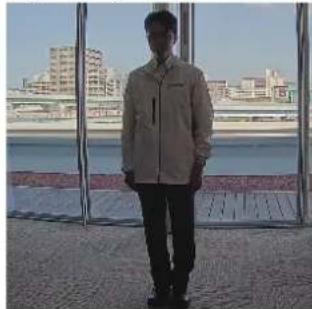

6.7.1 Définir Super Dynamique 35

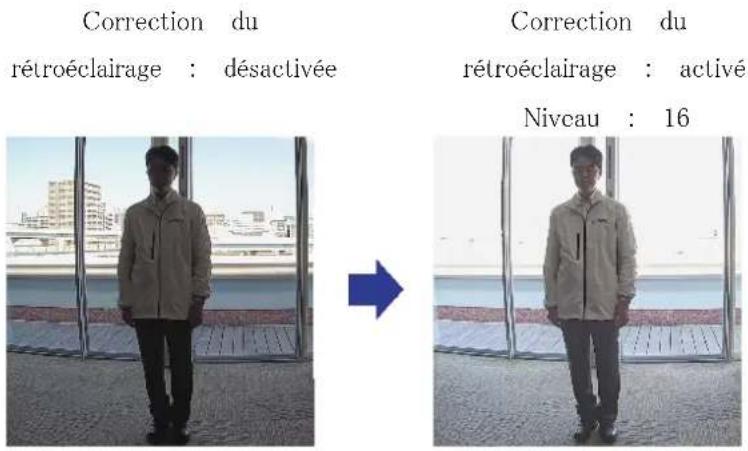

6.7.2 Régler la compensation du rétroéclairage 35

6.7.3 Régler la compensation de lumière élevée 36
6.7.4 Ajuster l'étirement adaptatif du noir 37
6.7.5 Ajustez le [Niveau du socle] 37

6.8 Ajuster le contraste de l'objet 38

6.8.1 Ajuster le contraste 38

6.9 Réduire le scintillement 38

6.10 Réduire le flou de l'objet (scènes lumineuses) 3

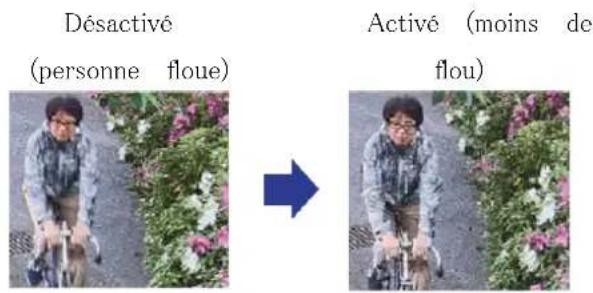

6.10.1 Définir l'auto intelligente 39
6.10.2 Ajuster l'obturateur maximum 39

6.11 Réduire le flou des objets (scènes sombres) 40

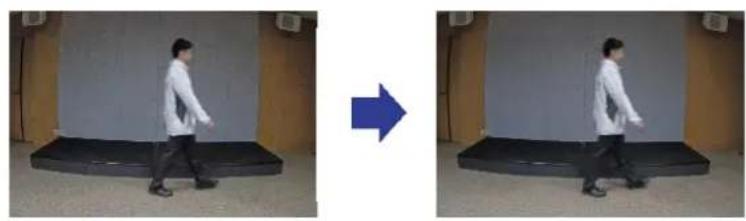

6.11.1 Ajuster la réduction du bruit numérique 40

6.12 Affiner le contour du sujet 41

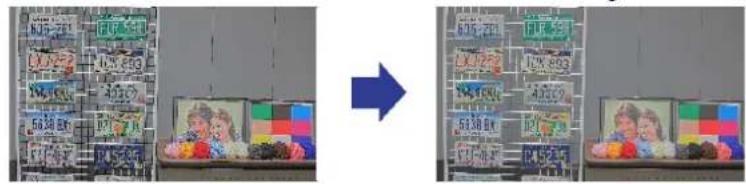

6.12.1 Ajuster le niveau de netteté 41

6.13 Ajuster la couleur 41

6.13.1 Ajuster la densité des couleurs 41

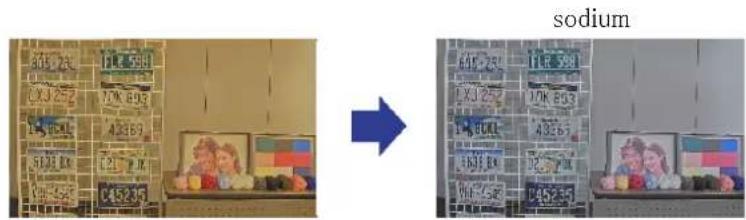

6.13.2 Ajuster la balance des blancs 42

6.14 Réduire le bruit des objets (scènes lumineuses) 42

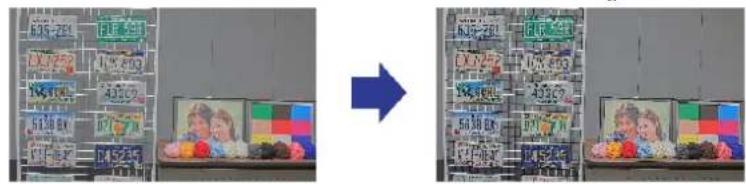

6.14.1 Ajuster le niveau de netteté 42
6.15 Réduire le bruit des objets (scènes sombres) 43
6.15.1 Ajuster la réduction du bruit numérique 43
6.16 Réglez la mise au point lors du basculement entre le noir et le blanc
6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir e 44
6.17 Dépannage 44
6.18 Précautions d'utilisation 46
6.19 Clause de non-responsabilité 49
6.20 Pour les marques et les marques déposées 50
6.21 RELATION RÉSEAU 50

1. Installation

1.1 Procédures recommandées pour l'installation de ce produit

1. Installation

Pour des instructions d'installation détaillées, veuillez vous référer aux documents suivants :

1.1 Procédures recommandées pour l'installation de ce produit

L'URL de la vidéo est la suivante.

https://www.youtube.com/playlist?list=PLTQfvt0fJHvBPqSZ58IFN-hyJ92hU2kwz

2. Connectez-vous à la caméra

2.1 Outil de configuration i-PRO (iCT)

Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup

Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez le Web d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO

2.2 Logiciel de configuration IP

Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés configurés dans le réseau.

Pour plus d'informations sur le logiciel de configuration IP, consultez le site d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur le logiciel de configuration IP

2.3 Accéder à la caméra

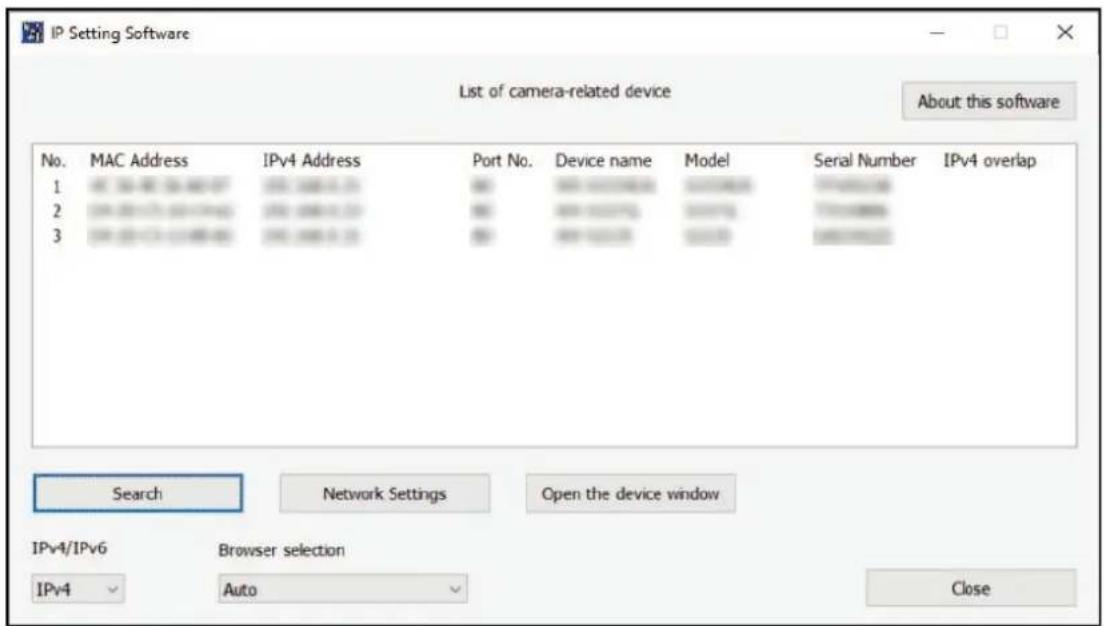

1. Lancez un logiciel de configuration IP

- Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés.

• La valeur par défaut pour [Paramètres réseau] est [DHCP].

1. Connectez-vous à la caméra

2.3 Accéder à la caméra

• Si vous ne parvenez pas à obtenir une adresse IP du serveur DIICP, défi l'adresse IP sur 192.168.0.10.

1. Double-cliquez sur l'adresse IP de la caméra

2. Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche.

3. Vous devez vous inscrire en tant qu'administrateur.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur

• L'écran de réglage de la langue, de la date et de l'heure s'affiche.

1. Définir la langue, la date, l'heure et l'écran

- Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.

1. Appuyez sur [Régler]

- Les pages d'images en direct s'affichent.

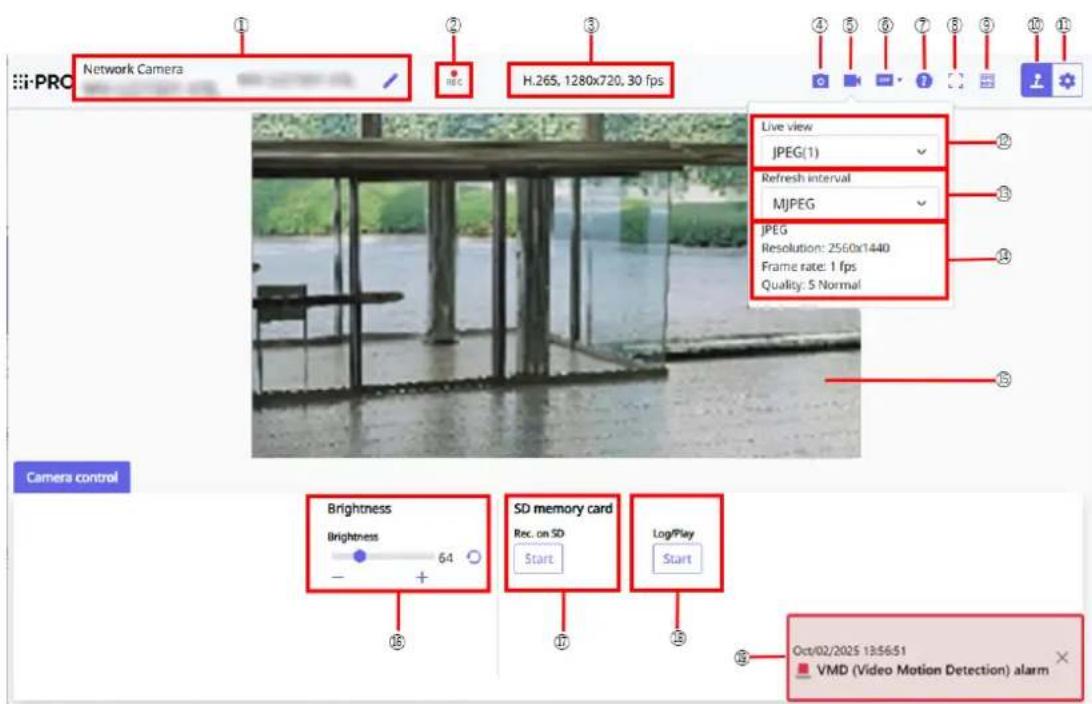

2.4 À propos des pages d'images en direct

① Titre de la caméra
② affichage de l'état de stockage SD
③ Affichage des informations du flux
④ Bouton Capture d'écran
⑤ bouton d'affichage de la sélection du flux
⑥ bouton de commutation de comparaison d'images avant/après
⑦ Bouton d'assistance
⑧ Bouton Affichage plein écran
⑨ bouton d'affichage de la fréquence d'images/du débit binaire
⑩ bouton d'affichage du panneau de commande de la caméra
⑪ Boutons [Configuration] (Bouton d'affichage du panneau Paramètres)
⑫ Sélectionnez le menu déroulant Flux-[Flux direct]
⑬ Sélectionnez le menu déroulant Flux-[Taux de rafra?chissement]
⑭ Sélectionner Flux - Afficher les informations du flux
⑮ Zone principale
⑯ Panneau de commande de la caméra -[Luminosit?]

⑰ Panneau de commande de l'appareil photo - Carte mémoire SD - Bouton [Enregis.

⑱ Panneau de commande de l'appareil photo - Carte mémoire SD - Bouton [Journal/Le

1. Connectez-vous à la caméra
   2.4 À propos des pages d'images en direct

⑲ Notification d'alarme

3. Réglez la caméra

3.1 Ajuster la qualité de l'image

Cette section explique comment régler la qualité de l'image lors de l'installation de la c

3.1.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement d'installation et de la zone d'installation.

Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Mode de contrôle de la lumière]

- Pour installer à l'extérieur : définissez [Scène extérieure].

- Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène inté (60 Hz)].

50 Hz/60 Hz peuvent être utilisés différemment selon les régions.

• Fondamentalement, [Fix Shutter] n'est pas utilisé.

- Pour plus d'informations sur le mode de contrôle de la lumière, reportez-vous manuel d'utilisation.

3.1.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous installez.

Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement zone d'installation.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.],

fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Balance des blancs]

- Sélectionnez parmi [ATW1], [ATW2] et [AWC].

[ATW1]

Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie permanence la température de couleur de la source lumineuse et ajuste automatiquement l balance des blancs.

La plage de fonctionnement est d'environ 2 700 K à 6 000 K.

[ATW2]

Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.

La plage de fonctionnement est d'environ 2 000 K à 6 000 K.

[AWC]

Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change La plage de fonctionnement est d'environ 2 000 K à 10 000 K.

Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC].

• Objet en grande partie sombre
  • Ciel bleu clair ou soleil au crépuscule
• Objet avec un éclairage trop faible

3.1.3 Définit le mode de commutation noir et blanc de nuit

Vous pouvez passer aux images couleur ou noir et blanc en utilisant [Jour&Nuit (IR)] le prise de vue de nuit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Jour&Nuit (IR)]

- Sélectionnez [Désactivé], [Activé (Lumière IR désactivée)], [Activé (Lumière IR activée)]: [Auto1 (Lumière IR désactivée)], [Auto2 (Lumière IR activée)] et [Auto3 (SCC)].

1. Réglez la caméra
   3.2 Paramètres d'enregistrement (carte mémoire SD)

[Désactivé]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé (lumière IR éteinte)]

La photo est toujours prise en noir et blanc.

[Activé (lumière IR allumée)]

La photo est toujours prise en noir et blanc. Ce paramètre est utilisé lorsque l'éclairag infrarouge est utilisé la nuit.

[Auto1 (lumière IR éteinte)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Auto2 (lumière IR allumée)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est un nuit.

[Auto3(SCC)]

Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient le couleur à un faible éclairage.

3.2 Paramètres d'enregistrement (carte mémoire SD)

3.2.1 Installez la carte mémoire SD

1. Insérez une carte mémoire microSD dans la fente

Utilisez la carte mémoire SD formatée sur ce produit.

1. Réglez la caméra

3.2 Paramètres d'enregistrement (carte mémoire SD)

Pour retirer la carte mémoire SD, [Basique] le menu Avancé.>Sur l'onglet [C: mémoire SD], sélectionnez [Carte mémoire SD] comme [Ne pas utiliser]. Retire carte mémoire SD de ce produit.

3.2.2 Enregistrer à l'aide d'une carte mémoire SD

Cette section décrit les procédures pour transformer [Déclencheur de sauvegarde] en [Manu

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Basique]>Lorsque [Carte mémoire SD] est cliqué, la page de configuration de la carte mémoire SD s'affiche.

(1) Sélectionnez les Débit [Format d'enregistrement]

(2) Sélectionnez [Enregistrer le déclencheur] et cliquez sur [Définir].

(3) Cliquez sur [Live] dans le coin supérieur gauche et cliquez sur le bouton d'affichage panneau de commande de la caméra.

• Le panneau de commande de la caméra s'affiche.

(4) En cliquant sur [Démarrer] sur [Rec. sur SD]

- Commencez l'enregistrement sur la carte mémoire SD manuellement.

- Vous pouvez arrêter l'enregistrement en cliquant sur [Stop]. Après l'arrêt, vous pouvez reprendre l'enregistrement en cliquant sur [Démarrer].

3.2.3 Lire les images stockées sur la carte mémoire SD

Vous pouvez lire des images stockées sur la carte mémoire SD.

Pages d'images en direct, panneaux de contrôle des caméras>Cliquer sur [Se connecter Jouer] affiche la liste des journaux.

1. Affichez les pages d'images en direct et cliquez sur le bouton d'affichage du panneau commande de la caméra.

2. Appuyez sur le bouton [Démarrer] sur [Log/Play]

• L'écran Liste des journaux s'affiche dans une fenêtre séparée.

1. Appuyez sur la date et l'heure de prise de vue affichées sous [Heure et date]

- La page de lecture s'affiche et l'image enregistrée est lue.

1. Réglez la caméra

3.4 Masquer certaines images

3.3 Ajuster le zoom/mise au point

Vous pouvez régler manuellement ou automatiquement le zoom et la mise au point de l'affichée.

panneau de paramètres des pages d'images dynamiques>Cliquer sur [Zoom] affiche la fenêtre de paramètres.

1. Ajustement de l’[D?signation du rapport zoom], [Zoom], [Mise au point] et de l’[Mise point automatique]

- Pour plus d'informations sur le zoom et la mise au point, consultez le ma d'utilisation.

3.4 Masquer certaines images

Si vous définissez la zone à masquer, vous pouvez déplacer l'angle de champ de la car maintenant la zone à masquer.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Zone de confidential dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Config.], la fenêtre de configuration de la zone de confidentialité s'affiche.

1. Spécifiez quatre sommets sur l'image et appuyez sur le bouton [Valider]. • Les zones de confidentialité sont définies dans l'ordre à partir de la zone 1.

2. Sélectionnez [Statut] pour afficher les zones de confidentialité

3. Configurez la zone de confidentialité dans [Activé]/ [Arrêt].

4. Réglez la caméra

3.5 Configurer des événements

3.5 Configurer des événements

Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférenc la caméra, ou le fonctionnement lorsque l'alarme est détectée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Installation facile]>Un clic sur les onglets [Action d'événement] affiche les pages de configuration.

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements.

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet.

3.5.1 Détecter les mouvements d'objets

Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée.

Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]>[Alarme] des menus avancés à gauche>Cliquer sur les onglets VMD] affiche les pages de configuration.

Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alar

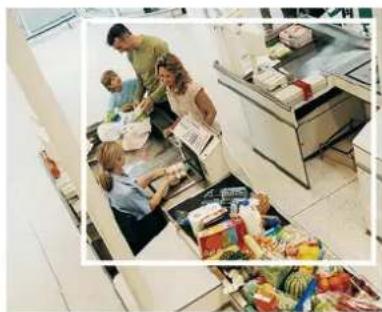

3.5.1.1 Définir la zone de détection du mouvement d'un objet

Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de dé mouvement à l'aide d'images vidéo.

1. Réglez la caméra

3.7 Détecter la falsification des données

1. Faites glisser l'image pour définir la zone.

- Vous pouvez définir les zones dans l'ordre.

1. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre puis appuyez sur [Valider].

3.6 Améliorer la sécurité des communications

La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communications

- Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).

→Vidéo d'assistance

- Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.

→Vidéo d'assistance

3.7 Détecter la falsification des données

Si vous définissez la détection de falsification, vous pouvez détecter les données falsifiées carte mémoire SD à l'aide du logiciel dédié.

Reportez-vous aux vidéos d'assistance suivantes pour savoir comment configurer la détection falsification.

→Vidéo d'assistance

3.8 Définir la taille de capture d'image et les fréquences d'images

Panneaux de configuration des pages d'images en direct>Onglets [Débit]>Réglez dans [Mode de capture d'image] de [Commun].

- Pour plus de détails sur les paramètres et les fréquences d'images, reportez au manuel d'utilisation.

- Pour plus d'informations sur la taille de capture d'image, consultez les élémous suivants :

→À propos du mode de capture d'image et de la taille de l'image capture

3.9 Définir la fonction d'image de superposition

Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la coule transmettre. Dans le modèle où la carte mémoire SD peut être enregistrée, les images a superposition sont enregistrées pendant l'enregistrement.

Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les 1

➢ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres

détaillés de la caméra]>[Basique] des menus Avancés à gauche>Configurez dans les ong [Image de superposition].

1. Sélectionnez une image avec [Superposition] réglé sur [Activé].

2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]

3. Appuyez sur [Validere]

3.10 Définir le flux d'images

3.10.1 À propos du réglage du flux

Précisez si la diffusion en continu doit être effectuée, si la méthode de compression est H.264, la taille et la qualité de la capture d'image, et comment la diffusion en continu effectuée.

➢ panneau de paramètres des pages d'images dynamiques>Cela se fait dans l'onglet [D?bit].

Les images H.265 et H.264 sont diffusées dans la section [D?bit] de l'onglet [D?bit]

- Pour plus d'informations sur les méthodes de compression d'images, voir les ressources suivantes :

→Réduire la capacité des données grâce au codage intelligent

- Pour plus d'informations sur les modalités de livraison, veuillez consulter les documents suivants :

→À propos du contrôle du volume de diffusion (débit binaire)

- Pour plus de détails sur chaque méthode de réglage, reportez-vous au manuel d’utilisat

3.10.2 À propos du contrôle du volume de diffusion (débit binaire)

Il existe différents modes de diffusion pour le contrôle du volume (débit binaire) des flux paramétrables selon les besoins. Vous pouvez également utiliser un codage intelligent, tel codage hors bande ([Automa. VIQS]), pour réduire le volume. Pour plus d'informations sur contrôle de la diffusion des flux, consultez le manuel d'utilisation.

→Réduire la capacité des données grâce au codage intelligent

• Débit binaire constant :

Fournit des images H.265 (ou H.264) au débit binaire défini dans [Taux binaire maxi.client)*].

- Débit binaire variable :

Fournit des images H.265 (ou H.264) à la fréquence d'images définie dans [Fr?quence trame*] tout en maintenant le niveau de qualité d'image défini dans [Qualit? d'image]. moment-là, le débit binaire est distribué avec une valeur variable dans la limite du maximal défini dans [Taux binaire maxi. (par client)*] La capacité d'enregistrement varie et fonction de [Qualit? d'image] paramétrage et statut de l'objet.

- Spécification de la fréquence d'images :

Fournit des images H.265 (ou H.264) à la fréquence d'images définie dans [Fr?quence trame*].

• Livraison au mieux :

En fonction de la bande passante de votre réseau, vous pouvez distribuer des images H.264) à des débits binaires variables, jusqu'au débit binaire maximal défini dans [Taux maxi. (par client)*].

3.10.3 Réduire la capacité des données grâce au codage intelligent

Le codage intelligent est une technique de compression de données qui réduit le taux d'compression pour accentuer la netteté des visages humains, augmente le taux de compressa arrière-plan ou optimise le taux de compression par objet.

panneau de paramètres des pages d'images dynamiques>[Paramètres détaillés]>[Param?trage d?taill? de la cam?ra vid?o]>[Image], ou [Image/Son] dans le menu Avancé à gauche> sur [Image] fait apparaître la fenêtre des paramètres de codage intelligent.

Cette image est une représentation visuelle. Elle diffère de l'affichage réel à l'écran.

[Automa. VIQS]

Maintient une qualité d'image élevée des parties mobiles. La qualité d'image dans les zor immobiles sera réduite en raison de la diminution de la quantité de données, puis l'imag distribuée.

[Contr?le GOP]

Vous pouvez réduire la quantité de données.

3.11 Configurer l'i-VMD

La page i-VMD vous permet de gérer et de planifier i-VMD.

panneau de paramètres des pages d'images dynamiques>[Paramètres détaillés]>[Param?trage d?taill? de la cam?ra vid?o]>Cliquer sur [i-VMD] dans le menu Avancé à gauche aff page à onglets contenant les fonctions.

3.11.1 Gérer l'i-VMD

L'i-VMD sera mis à jour. Vous pouvez également consulter la configuration [Menu de conf

i-VMD] et configurer les paramètres [i-VMD] en cliquant sur [Configuration >>] dans l'[M configuration].

panneau de paramètres des pages d'images dynamiques>[Paramètres détaillés]>[Param?trage d?taill? de la cam?ra vid?o]>[i-VMD] dans le menu Avancé à gauche>Cliquez sur l'or [i-VMD Manager]. La page des paramètres s'affiche.

(1) Téléchargement de la version la plus récente d'i-VMD sur le PC
(2) Spécifiez le fichier [i-VMD] téléchargé en cliquant sur [Sélectionnez un fichier].
(3) Assurez-vous que [Mise à niveau i-VMD] est sélectionné, puis appuyez sur [Ex?cuter] • L’[i-VMD] est mis à niveau.
(4) En cliquant sur [Configuration >>] dans le menu [Menu de configuration]
- Affiche le [Menu de configuration i-VMD] et vous permet de configurer le [i-VMD] paramètres.

• Veuillez utiliser la version la plus récente d'i-VMD.
• Lors de l'utilisation d'i-VMD, l'espace RAM libre doit être d'au moins 50
- Si l'espace RAM disponible est insuffisant, i-VMD ne peut pas être utilisé. utiliser i-VMD, désinstallez le logiciel d'extension installé dans l'onglet [Gest. prog.]. Vous pouvez également définir [Mode d'expansion de la capacité? RAM sur [Activ?].
• Si le service i-PRO Remo. est activé, l'i-VMD peut devenir indisponible.

- Pour plus d'informations sur le comportement hors du comportement ([Menu configuration i-VMD]), voir « 3.2 Choix du comportement » et les sections suivantes de cette section.

Vous pouvez configurer le fonctionnement i-VMD en spécifiant le jour de la semaine et

panneau de paramètres des pages d'images dynamiques>[Paramètres détaillés]>[Param?trage d?taill? de la cam?ra vid?o]>[i-VMD] dans le menu Avancé à gauche>Cliquer sur [Planification des opérations] affiche la page des paramètres.

(1) Dans le menu [Affichage], sélectionnez les jours de la semaine et l'horaire que vous programmer.

(2) Dans le [Tableau horaire] [Contenu des op?rations], spécifiez le fuseau horaire de

fonctionnement.

(3) Appuyez sur la touche [Valider]

• Pour faire fonctionner l'i-VMD pendant 24 heures, réglez [00:00] sur [00:00].

4. Nettoyer

• Coupez l'alimentation avant de commencer l'opération. Cela pourrait entraîner des blessures.
• Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et diluants. Le boîtier peut se décolorer. Suivez les conseils de prudence lorsqu vous utilisez une feuille chimique.
• Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'ut

4.1 Nettoyage des lentilles

• Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appa photo et les lunettes).
• Les alcools doivent être utilisés lorsque des solvants sont utilisés. N'utilisez de nettoyants pour vitres ou de diluants.

5. Caractéristiques

5.1 Environnement PC requis

Processeur : Intel ^® Cœur ^MC Familles de processeurs <Utilisation avec une taille de capture d'image jusqu'à 1920 x 1080 -Intel ^® Cœur ^MC i5-6500 ou supérieur -Intel ^® Cœur ^MC i7-6700 ou supérieur recommandé <Utiliser pour une taille de capture d'image supérieure à 1920 x 1 -Intel ^® Cœur ^MC i7-11700 ou supérieur recommandé Mémoire: 2 Go (2 Go, double canal ou plus recommandé) <Utiliser pour une taille de capture d'image supérieure à 1920 x 1 2 x 16 Go (8 Go, double canal ou plus recommandé) Capacité du réseau : 10BASE-T, 100BASE-TX ou 1000BASE-T 1 Fonction sonore : Carte son (lors de l'utilisation de la fonction audio) Fonction d'affichage Taille de l'image capturée : 1920 × 1080 pixels ou plus d'images : Surveillance de la taille de capture d'image haute résolution : 3840 2160 pixels ou plus Développement des couleurs : True Color 24 ou plus Systèmes d'exploitation Microsoft Windows 11 pris en charge : Navigateur Web : Google Chrome ^MC Firefox Microsoft Edge (version Chromium ou ultérieure) Autre: Adobe ^® Lecteur ^® Ou Acrobat Readépour consulter les fichiers PDF)

5.2 À propos du mode de capture d'image et de la tail l'image capturée

- Le débit binaire des Débit est limité à [Contrôle de bande passante (débit binaire)] dans les onglets [Réseau] des pages réseau.

- Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépasse fonction de l'objet.

- En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Ce l'image livrée après le réglage.

5.2.1 Taille de la capture d'image

Taille de la zone de capture d'image. Les valeurs initiales sont soulignées.

*1 Vous pouvez sélectionner la même taille de capture d'image que la taille de captur d'image configurée pour le flux (1), le flux (2), le flux (3), le flux (4) et le JI

*2Lorsque le format < 4:3 > est sélectionné dans < Mode de capture d'image >, 90° > et < 270° > ne sont pas disponibles. [Rotation d'image].

*3Lorsque la taille de capture d'image est définie sur 320x180, les options « 90° 270° » ne peuvent pas être définies. [Rotation d'image].

*4Lorsque la taille de capture d'image est définie sur « 2560 x 1440 (2592 x 194 de rafraîchissement de l'image est limité à la valeur maximale de 2 ips (2,1 ips).

*5Si [Transmission d?bit] est réglé sur [Arr?t], la fréquence d'images maximale est de (25 ips).

*6Si [Transmission d?bit] est réglé sur [Arr?t], le taux d'images maximal est de 15 ips).

5.2 À propos du mode de capture d'image et de la taille de l'image capturée

*1Si vous sélectionnez « 4:3 (30 ips/25 ips) » pour le « mode de capture d'image », vous ne pouvez pas définir « 90° » et « 270° » pour [Rotation d'image].
*2Lorsque la taille de capture d'image est définie sur 320x180, les options « 90° » et « 270° » ne peuvent pas être définies. [Rotation d'image].
*3Si [Transmission d?bit] est réglé sur [Arr?t], la fréquence d'images maximale est de 30 ips (25 ips).
*4Le comportement [Transmission d?bit] par défaut pour le flux (3) et le flux (4) est [Arr?t].
*5Si le [Transmission d?bit] du flux (1) est [Activ?] et que la taille de capture d'image du flux (2) est définie sur « 1920x1080 », le [Transmission d?bit] du flux (3) [Arr?t].

5.2.2 Restrictions

	WV-U25502-V3L,WV-U25501-F3LWV-U25302-V3L,WV-U25301-F3L
Fonction	16:9 (30/25 ips) 4:3(15/12,5 ips) 16:9(30/25 ips)4:3 (30/25 ips) 4:3(30/25 ips)
Logiciel d'extension	Oui Oui Oui
i-VMD Oui	*1	Oui*1	Oui*1
Rotation d'image Oui	*2	Oui*2	Oui*2
Enregistrement SD	Oui Oui Oui
Codage intelligent	Oui Oui Oui
Super dynamique	Oui Oui Oui
Zone de confidentiali	Oui Oui Oui
Surveillance à distan	*3*1Oui	Oui*3*1	Oui*3*1

*1Lorsque la « surveillance à distance » est activée, « i-VMD » ne peut pas être *2Lorsque le mode « 4:3 » est sélectionné pour le « mode de capture d'image », 90 ° » ou « 270 ° » ne peuvent pas être définies pour la « rotation d'im *3Lorsque « i-VMD » est en cours d'exécution, la « surveillance à distance » ne être utilisée. *4Lorsque le « mode d'extension de capacité RAM » est activé, vous ne pouvez p la « surveillance à distance ».

5.3 DORI

WV-U25502-V3L

	LARGE TÉLÉ
Détection (25 ppm/8 ppf)	41,5 m {136,0 pi} 205,4	m {673,7 pi}
Observer (62,5 ppm/19 ppf)	16,6 m {54,4 pi} 82,1	m {269,5 pi}
Reconnaître (125 ppm/38 ppf)	8,3 m {27,2 pi} 41,1	m {134,7 pi}
Identifier (250 ppm/76 ppf)	4,1 m {13,6 pi} 20,5 m	{67,4 pi}

WV-U25302-V3L

	LARGE TÉLÉ
Détection (25 ppm/8 ppf)	24,9 m {81,8 pi} 138,5	m {454,3 pi}
Observer (62,5 ppm/19 ppf)	10,0 m {32,7 pi} 55,4	m {181,7 pi}
Reconnaître (125 ppm/38 ppf)	5,0 m {16,4 pi} 27,7	m {90,9 pi}
Identifier (250 ppm/76 ppf)	2,5 m {8,2 pi} 13,8 m	{45,4 pi}

WV-U25501-F3L

	LARGE
Dêtection (25 ppm/8 ppf)	46,1 m {151,2 pi}
Observer (62,5 ppm/19 ppf)	18,4 m {60,5 pi}
Reconnaître (125 ppm/38 ppf)	9,2 m {30,2 pi}
Identifier (250 ppm/76 ppf)	4,6 m {15,1 pi}

WV-U25301-F3L

	LARGE
Dêtection (25 ppm/8 ppf)	29,5 m {96,7 pi}
Observer (62,5 ppm/19 ppf)	11,8 m {38,7 pi}

5.4 Performances de livraison

• Jusqu'à 14 utilisateurs sont accessibles en même temps.
  • La bande passante maximale est de 50 Mbps.

5.5 Logiciel d'extension

Informations sur le nombre et la capacité des logiciels d'extension (applications) pouvant é installés.

Nombre d'applications installées	Capacité de l'application(capacité ROM)	Capacité de l'application(capacité de la RAM)
1 100 MB 50 MB

Nombre d'applications installées	Capacité de l'application(capacité ROM)	Capacité de l'application(capacité de la RAM)
1 100 MB 100 MB

Pour connaître l'état et les restrictions de prise en charge des logiciels (applications IA) les plus récents, veuillez consulter les informations techniques sur notre site Web.

→Site d'informations techniques

Logiciels(applicationsd'IA)Pré-installationÉtatdusupport
i-VMD	Oui*1	Pris en charge*1

*1L'i-VMD est monté comme unité principale.

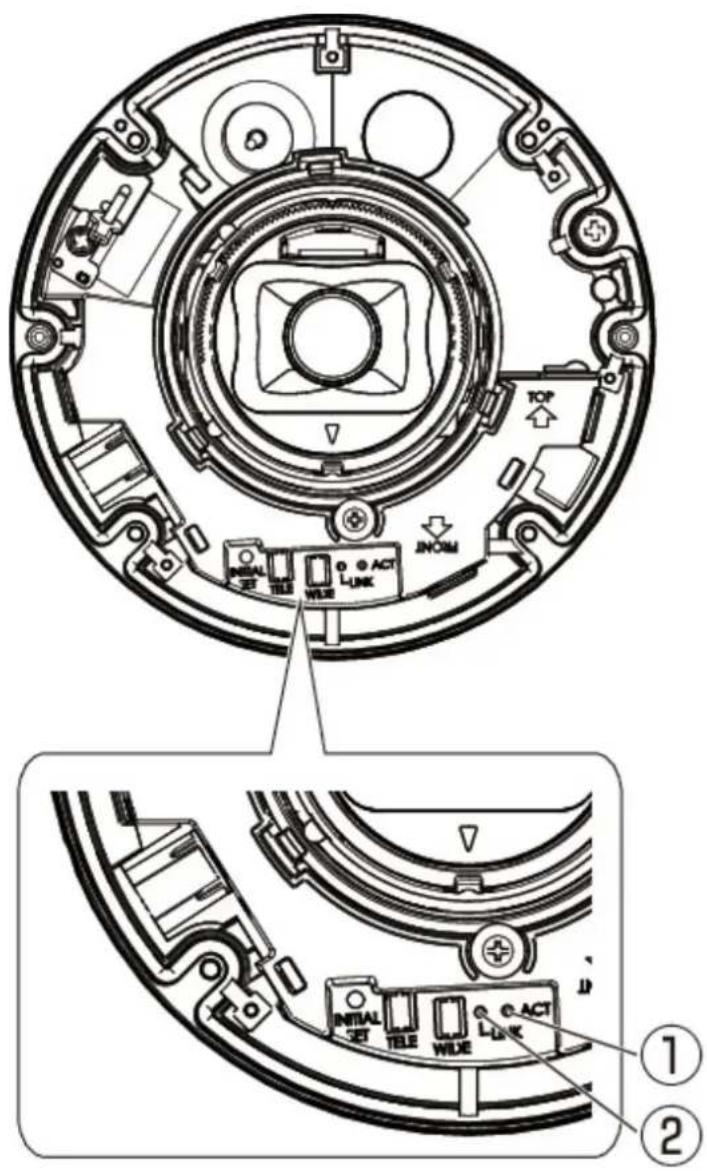

5.6 Lampe

Lorsque la communication avec les appareils connectés est activée

- Illuminé en orange

[ACT] Lampe

Lorsque la caméra envoie ou reçoit des données

- Vert clignotant (accès)

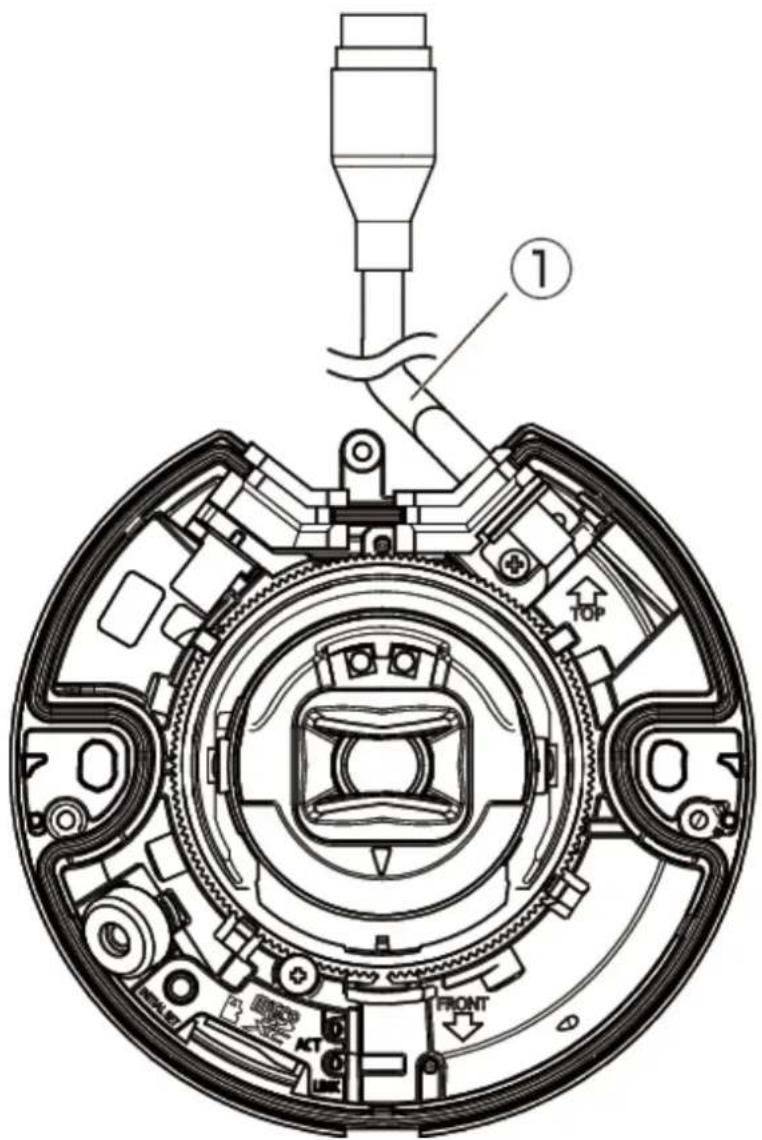

5.7 Bouton

① Câble Ethernet avec câble réseau RJ45 / fiche RJ45 (catégorie 5c ou supérieure, dr-paires (8 conducteurs), moins de 100 m)

1. Caractéristiques

5.8 Câble

① Câble Ethernet avec terminal réseau RJ45 / fiche RJ45 (catégorie 5e ou supérieure, paires (8 conducteurs), moins de 100 m)

6. Autre

6.1 Initialiser

INITIAL SETAppuyez sur le bouton pour initialiser l'appareil.INITIAL SETPour connaître l'emplacement des boutons, veuillez vous référer à ce qui suit :

→Bouton

1. Éteignez l'ordinateur.
2. Allumez l'ordinateur tout en appuyant sur le bouton [INITIAL SET].
3. Appuyez sur le bouton [INITIAL SET] pendant 15 secondes ou plus après la mise à tension.
4. Relâchez le bouton INITIAL SET

- Environ deux minutes plus tard, l'ordinateur démarre et les paramètres contenant les paramètres réseau sont initialisés. S'il ne démarre pas normalement, réessayez.

6.2 Vérifiez la version du logiciel

Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommand vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement l'ordinateur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les ongl [Mise à niveau] affiche la fenêtre de gestion des versions.

1. Vérifiez les versions du logiciel avec [Version du micrologiciel]

• La version actuelle du logiciel peut être vérifiée.

Les versions mises à jour du logiciel peuvent contenir des modifications liées problèmes spécifiques.

6.3 Logiciel de mise à niveau

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Maintenance] des menus Avancés à gauche>Lorsque vous cliques les onglets [Mise à niveau], la fenêtre de mise à niveau du logiciel s'affiche.

1. Téléchargez le dernier logiciel sur le PC
2. Cliquez sur Sélectionner les fichiers pour spécifier le logiciel que vous avez téléchargé cliquez sur [Exécuter].

• Utilisez un PC sur le même sous-réseau que la machine pour mettre à ni version.
  • N'éteignez pas l'ordinateur pendant la mise à niveau de la version. N'effectu aucune opération tant que la mise à niveau de la version n'est pas termin
• Assurez-vous de vérifier la version après la mise à niveau. Supprimez égalen fichier Internet temporaire.

6.4 Ordre de réglage lors du réglage de la qualité de l'

Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Ré visibilité → Réglage de la couleur → Suppression du bruit.

1. Ajuster la visibilité

- [Mode de contrôle de la lumière], [Automatique intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptive des nois [Extension adaptative des hautes lumières], [Gain maximum], [Obturation maximale], [Niveau de tension constante de signal]

1. Ajuster la couleur

• [Balance des blancs], [Niveau de gain de chrominance]

1. Supprimer le bruit

• [Réduction du bruit numérique], [Niveau de netteté]

Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

• La fonction de réglage de la qualité de l'image peut s'influencer mutuellement

• Si nécessaire, ajustez le niveau de luminosité de l'écran.

6.5 Réglage de la luminosité des objets (scènes lumineuses

6.5.1 Réglage de la luminosité

Ajustez la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez la [Luminosité] de [Qualité d'image]

- Un déplacement dans la direction [+] éclaircit l'image.

- Déplacez-vous dans la direction [-] pour assombrir l'image.

[-]

Produire des

images plus

sombres

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum

Dans les scènes sombres, l'image devient plus lumineuse en augmentant le gain maximum.

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Gain maximum] sur [+]

Gain maximum : 6 Gain maximum : 11

6.6.2 Ajuster l'obturateur maximum

L'augmentation de l'obturation maximale rend les images plus lumineuses.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Obturateur maximum]

- La sélection de [Obturateur maximum] plus longue que [Max 1/30s] éclaircit l'image quantité de lumière entrée augmente.

L'augmentation de l'obturation maximale augmente le flou.

Obturation maximale :

1/30

Obturation maximale :

4/30

805-20 1.3757 满60% 54988 805-20 111-833 106,833 4880 1017 45235

1. Autre

6.7 Réduction du scintillement blanc et du noir sur l'écran

6.7 Réduction du scintillement blanc et du noir sur l'écran

6.7.1 Définir Super Dynamique

Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différer luminosité.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Super Dynamique] sur [Activé]

Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observen fonction des conditions d'éclairage.

-En cas de scintillement ou de changement de couleur

-Bruit dans la zone lumineuse de l'écran

Super dynamique : désactivé Super dynamique : activé

6.7.2 Régler la compensation du rétroéclairage

En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (objointérieur plus lumineux).

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]

2. Autre

6.7 Réduction du scintillement blanc et du noir sur l'écran

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [Compensation du contre-jour] ne peut pas être réglé.

Correction du rétroéclairage : désactivée Correction du rétroéclairage : activé Nivcau : 16

6.7.3 Régler la compensation de lumière élevée

En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les pha voiture suppriment la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], I fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Compensation de lumière élevée (HILC)] dans [Super Dynamic] [BLC/HILC]

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [I peut pas être réglé sur [High light compensation(IILC)].

Compensation de lumière

élevée : Désactivé

ZR 20

Compensation de lumière

élevée : activée

ZR 234

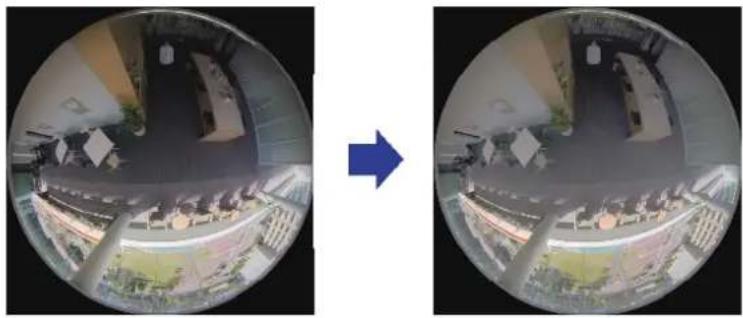

6.7.4 Ajuster l'étirement adaptatif du noir

Ajustez l'Êtendue noire adaptative] pour éclaireir les zones sombres des images.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+]

Niveau : 128 Niveau : 255

6.7.5 Ajustez le [Niveau du socle]

Ajustez le [Niveau de tension constante de signal] pour régler le niveau de noir de l'in

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le niveau du socle du [Paramétrage détaillé].

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[+] direction

Éclaircir l'image

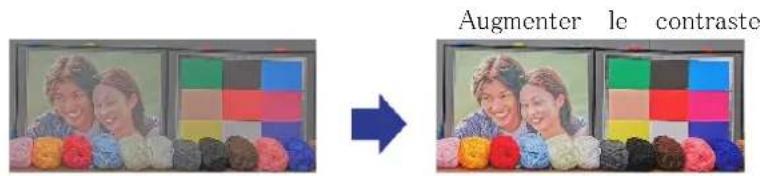

6.8 Ajuster le contraste de l'objet

6.8.1 Ajuster le contraste

En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires sombres, la visibilité de l'objet avec moins de contraste peut être améliorée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Paramétrage détaillé] [Niveau de contraste] sur [+]

Niveau : 128 [+] direction

Augmenter le contraste

6.9 Réduire le scintillement

Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)] pour [Mode de de la lumière].

• Utilisez 50 Hz/60 Hz selon la région.

6.10 Réduire le flou de l'objet (scènes lumineuses)

6.10.1 Définir l'auto intelligente

Grâce à [Automatique intelligen], l'appareil photo identifie les objets avec des scènes (con jour, extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appa ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision en mouvement.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Image] ou [Image/Audio] des menus avancés à gauche>[Réglage l'image] dans les onglets [Qualité de l'image] >Lorsque [Config.] est cliqué, la fenêtre réglage de la qualité de l'image s'affiche.

1. L'activation de [Automatique intelligent] [Activé] réduit le flou de l'objet.

Augmentation du bruit lorsqu'il est utilisé dans un environnement à faible écl

Désactivé (personne floue) Activé (moins de flou)

6.10.2 Ajuster l'obturateur maximum

Le raccourcissement de l'obturation maximale réduit le flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. La sélection d'un [Obturateur maximum] plus court que [Max 1/30 s]

- Si [Obturateur maximum] est réglé sur une durée plus courte que [Max 1/30s], le réduit.

1. Autre

6.11 Réduire le flou des objets (scènes sombres)

Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit.

Obturation Obturateur maximale : maximum :

6.11 Réduire le flou des objets (scènes sombres)

6.11.1 Ajuster la réduction du bruit numérique

Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] dans la direction [-].

Si l'effet de réduction du bruit est réduit, le bruit augmentera.

Niveau : 128 Niveau : 100

Réduire le flou

6.12 Affiner le contour du sujet

6.12.1 Ajuster le niveau de netteté

Ajustez le [Niveau de netteté] pour affiner le contour des images.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] sur [+]

Niveau : 10 Niveau : 31

Affiner le contour de l'image

6.13 Ajuster la couleur

6.13.1 Ajuster la densité des couleurs

Ajustez le [Niveau de gain chromatique] pour régler l'obscurité.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de gain chromatique] dans [Réglage de base] ou [Paramétrage détaï • Si vous déplacez le curseur dans la direction « + », les couleurs deviendront for vives. • Si vous déplacez le curseur dans la direction « - », les couleurs deviendront att

    subgraph Input
    F["Input Image: -, +"]
    end

    subgraph Transformation
    G["Transformation: Blue Arrow"]
    H["Transformation: Blue Arrow"]
    end

    style A fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333
    style V fill:#cfc,stroke:#333
    style W fill:#cfc,stroke:#333
    style X fill:#cfc,stroke:#333
    style Y fill:#cfc,stroke:#333
    style Z fill:#cfc,stroke:#333

6.13.2 Ajuster la balance des blancs

Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour couleur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [ATW2] dans [Balance des blancs]

• La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium

Effet de la lampe au sodium Aucun effet de la lampe au

sodium 615 23 11F 58 1X1 27 10K E53 14BALL 43261 16J1 8X 92 7X 0452 36

6.14 Réduire le bruit des objets (scènes lumineuses)

6.14.1 Ajuster le niveau de netteté

Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

1. Autre

6.15 Réduire le bruit des objets (scènes sombres)

l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] dans la direction [-].

Niveau : 31 Niveau 5

Adoucir le contour de

l'image

6.15 Réduire le bruit des objets (scènes sombres)

6.15.1 Ajuster la réduction du bruit numérique

En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réductie le bruit est réduit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] sur [+]

L'augmentation des effets de réduction du bruit augmente le flou.

Niveau : 90 Niveau : 255

Reduire le bruit

6.16 Réglez la mise au point lors du basculement entre et le blanc.

6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir et

Si des points tels que des lampadaires ou des objets plats se reflètent dans des condit éclairage, la mise au point peut ne pas correspondre lors du basculement entre le noir Si tel est le cas, réglez la mise au point comme indiqué ci-dessous.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Réglage du zoom/m au point] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez s Ajustement du zoom/mise au point pour ouvrir la fenêtre Paramètres du zoom/mise a

1. Changez [Mise au point lors de la commutation jour et nuit] sur [Préréglage]

2. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en • La position de mise au point est stockée en mode couleur pendant la prise de

3. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en 1 blanc

• La position de mise au point est stockée en noir et blanc pendant la prise de

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez s [Réglage de la qualité de l'image] pour afficher l'écran de réglage de la qualité d

1. Définissez la valeur [D & N] sur [Automatique 1(lumi?re infrarouge Arr?t)], [Automatique 2(lumi?re infrarouge Activ?)] ou [Automatique 3 (SCC)] pour votre application.

Pour être en noir et blanc pendant la journée, réglez [Jour&Night(IR)] sur [Light On)] et forcez-le en noir et blanc.

6.17 Dépannage

Vérifiez les symptômes sur ce tableau avant de demander une réparation.

Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans tableau.

PhénomèneCauseContre-mesureVoiraussi
L'alimentation ne s'allume pas.	Pour l'alimentation PoE•Conforme à la norméeuillez vérifier s'il PoE (IEEE 802.3af) est connecté.Lc câble Ethernet cette machine est-il connecté à un dispositif d'alimentation compatible ?•Selon le dispositif d'alimentation auquel plusieurs terminaux PoE peuvent être connectés, l'alimentation n'est pas fournie lorsque limite de puissance totale pouvant être fournie est dépassée.	•Lisez le mode d'emploi de l'alimentation PoE.la
Le voyant LINK ne s'allume pas en orange est-il correctement lorsque le câble réseau connecté à la machine est connecté.	•Le câble Ethernet est-il correctement connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à l'acuse et le câble net	•Connectez correctement le câble Ethernet.•Le concentrateur ou le routeur auquel appareil est connecté vous utilisez fonctionne correctement.•Le câble Ethernet connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à la machine est connecté à le câble net	—Assurez-vous que le club ou le routeur que remplacez le câble net par un autre.
La mise au point automatique (AF) ne correspond pas.	La mise au point ne pas s'effectuer automatiquement dans les emplacements suivants ou lorsque caméra est en mode objet.• Il y a un grand mouvement.• Changement important d'éclairement• Faible éclairage• Être extrêmement lumineux ou réfléchissant• Au-dessus de la fenêtre• Endroits où la lentille se salit facilement• Moins clair ou plus foncé, comme des murs blancs• Le scintillement est important.	Ajustez manuellement la mise au point l'écran du logiciel.	— depuis

6.18 Précautions d'utilisation

- Impact sur l'image/la qualité de l'image

La qualité de l'image peut se détériorer ou l'image peut être difficile à voir dans le d'installation ci-dessous.

- Lorsque les gouttes de pluie adhèrent aux couvertures du dôme pendant la pluie

- Lorsque la neige adhère aux couvertures du Dôme en raison du vent lors de l'acc

de neige (le degré d'adhérence de la neige dépend de la quantité de neige tombée qualité de la neige)

- Contamination des couvercles du dôme due à la poussière en suspension dans l'air gaz d'échappement des automobiles

• N'appliquez pas de chocs violents aux couvercles du Dôme.

Dans le cas contraire, des dommages ou des inondations pourraient en résulter.

- Ne touchez pas directement les lentilles ou les couvercles du dôme.

S'il est sale, la qualité de l'image peut se détériorer.

- Ouverture d'aération

- Ce produit dispose d'une ouverture de ventilation pour maintenir une faible humidité l'intérieur de la caméra.

- De la condensation peut se produire dans certaines conditions, telles que la tempéra l'humidité et les conditions météorologiques, et la déshumidification peut prendre plus temps.

- L'ouverture de ventilation se trouve au bas de la caméra. Pour maintenir normaleme fonction de déshumidification, ne calfeutrez pas l'espace entre le corps de la caméra plafond (remplissez l'espace avec du matériel de joint, etc.).

- Utilisation du produit dans un environnement à basse température

La caméra risque de ne pas fonctionner correctement si elle est installée et utilisée environnement où la température est inférieure à -25^ ( -13^ ). Dans ce cas, je environ deux heures, voire plus, le temps que la caméra se réchauffe, puis remettez-l tension.

Lorsque la caméra se réchauffe, la neige ou le givre accumulés sur le dôme fondra. il est possible qu'ils ne dégivrent pas complètement selon la température ambiante ou conditions météorologiques.

- Lorsque "WARMING UP-PLEASE WAIT" s'affiche sur l'écran pendant l'utilisation

La température intérieure de l'appareil est basse. Attendez que l'intérieur se réchauffe que la machine redémarre automatiquement. S'il te plaît attend un moment.

- Batteries

La batterie est intégrée à l'appareil. Ne laissez pas la batterie dans un environnement une chaleur excessive provenant du soleil ou du feu.

- Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être ret

- Nous ne serons pas responsables de la compensation du contenu, des pertes de conte enregistré ou édité et de tout dommage direct ou indirect consécutif causé par un éd d'enregistrement ou d'édition en raison de défauts de cet appareil ou de la carte mé microSD.

En outre, les mêmes dispositions s'appliquent après la réparation de l'unité.

- Logiciels open source

- Ce produit contient un ouvrir le logiciel source licence sous la norme GPL (Licence Public GNU), la norme LGPL (licence moins grand public GNU), etc.

- Les clients peuvent reproduire, distribuer et modifier le code source du logiciel sous de Licence GPL et/ou de Licence LGPL.

- Pour plus de détails concernant les licences et le code des logiciels open source, "Cliquez ici pour des informations OSS" sur la page "Support" du menu de configu ce produit et lire le contenu affiché.

- Veuillez noter que nous ne répondrons à aucune demande concernant le contenu du source.

- droits d'auteur

À part le logiciel de source ouverte autorisé sous GPL/LGPL et cetera, la distributio reproduction, le démontage, la compilation inverse et l'ingénierie inverse du logiciel four avec ce produit sont formellement interdits. En outre, l'exportation de n'importe quel fourni avec ce produit violant les lois d'exportation est interdite.

- Pour les marques et marques déposées

- Microsoft, Windows, Windows Media, Internet Explorer, Microsoft Edge et ActiveX sor marques déposées ou des marques commerciales de Microsoft Corporation aux États-Un et dans d'autres pays.

- Intel, Intel Core est une marque commerciale d'Intel Corporation ou de ses filiales États-Unis et/ou dans d'autres pays.

- Adobe, Acrobat Reader et Adobe Reader sont des marques commerciales d'Adobe.

- Le logo microSDXC est une marque commerciale de SD-3C, LLC.

- iPad et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis dans d'autres pays.

- Android et Google Chrome sont des marques commerciales de Google LLC.

- Firefox est une marque commerciale de la Fondation Mozilla aux États-Unis et dans d'autres pays.

- QR Code est une marque déposée de DENSO WAVE CORPORATION.

- Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des commerciales ou des marques déposées de chaque société.

6.19 Clause de non-responsabilité

EN AUCUN CAS, i-PRO Co., Ltd. NE SERA RESPONSABLE ENVERS TOUTE PART OU TOUTE PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU DE L'ENTRETIER RAISONNABLE DU PRODUIT, DANS LES CAS, Y COMPRIS MAIS SANS LIMITATION CI-DESSOUS :

1. TOUTE PERTE OU DOMMAGE, Y COMPRIS SANS LIMITATION, DIRECTS OU INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU EXEMPLAIRES, DÉCOULANT DE OU LIÉS AU PRODUIT ;

2. TOUT INCONVENANCE, PERTE OU DOMMAGE CAUSÉ PAR UNE UTILISATION INAPPROPRIÉE OU UN FONCTIONNEMENT NÉGLIGENT DE L'UTILISATEUR ;

3. TOUS LES DYSFONCTIONNEMENT OU PROBLÈMES PROVENANT D'UN DÉMONTAGE, D'UNE RÉPARATION OU D'UNE MODIFICATION NON AUTORISÉE DU PRODUIT PAR L'UTILISATEUR, QUELLE QUE SOIT LA CAUSE DU DYSFONCTIONNEMENT OU DU PROBLEME ;

4. INCONVENIENCE OU TOUTE PERTE SURVENANT LORSQUE LES IMAGES NE SONT PAS AFFICHÉES, EN RAISON DE TOUTE RAISON OU CAUSE, Y COMPR TOUTE DÉFAILLANCE OU PROBLÈME DU PRODUIT ;

5. TOUT PROBLÈME, INCONVENIENTS CONSÉCUTIFS, OU PERTE OU DOMMAGE, RÉSULTANT DU SYSTÈME COMBINÉ PAR DES APPAREILS DE TIERS ;

6. TOUTE RÉCLAMATION OU ACTION POUR DOMMAGES PROVOQUÊS PAR UNE PERSONNE OU ORGANISATION EN TANT QUE SUJET PHOTOGRAPHIÉ EN RAISC D'UNE VIOLATION DE LA CONFIDENTIALITÉ CONCERNANT L'IMAGE DE LA CAMÉRA D'ASURVEILLANCE OU LES DONNÉES SAUVEGARDÉES, POUR QUELQUE RAISON (Y COMPRIS L'UTILISATION LORSQUE L'AUTHENTIFICATION DE L'UTILISATEUR SUR L'ÉCRAN DE PARAMÈTRE D'AUTHENTIFICATION EST DÉSACTIVÉE), DEVENIR PUBLIC OU ÊTRE UTILISÉ À TOUT FIN ;

7. PERTE DE DONNÉES ENREGISTRÉES CAUSÉE PAR TOUTE PANNE (Y COMPRIS L'INITIALISATION DU PRODUIT EN RAISON DE L'OUBLI D'INFORMATIONS D'AUTHENTIFICATION TELLES QUE UN NOM D'UTILISATEUR ET UN MOT DE PASSE) ;

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS MAIS SANS LIMITATION, LES GARANT

IMPLICITES DE QUALITÉ MARCHANDE, D'ADAPTATION À UN USAGE PARTICULIER O DE NON-VIOLATION DES DROITS D'UN TIERS.

CETTE PUBLICATION PEUT CONTENIR DES INEXACTITUDES TECHNIQUES OU DES ERREURS TYPOGRAPHIQUES. DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATIONS PRÉSENTÉES, À TOUT MOMENT, POUR L'AMÉLIORATION DE CETTE PUBLICATION ET/OU DU(S) PRODUIT(S) CORRESPONDANT(S).

6.20 Pour les marques et les marques déposées

• Microsoft, Microsoft Edge et Windows sont des marques déposées du groupe de soc Microsoft.
• Intel et Intel Core sont des marques déposées d'Intel Corporation ou de ses filiales
• Adobe, Acrobat et Reader sont des marques déposées ou des marques commerciales d'Adobe aux États-Unis et/ou dans d'autres pays.
• Google Chrome est une marque déposée de Google LLC.
• Firefox est une marque déposée de la Fondation Mozilla aux États-Unis et dans d' pays.
• Les logos SD, microSD et microSDXC sont des marques déposées de SD-3C, LLC.
• Les autres noms de sociétés et de produits mentionnés dans ce manuel sont des commerciales ou des marques déposées de leurs sociétés respectives.

6.21 RELATION RÉSEAU

Cet équipement étant connecté au réseau, il peut être endommagé comme suit.

① Fuite ou fuite d'informations via la machine
② Exploitation malveillante de l'Avion par un tiers malveillant
③ Interférence ou arrêt de l'Avion par un tiers malveillant

Afin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.

• Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.

• Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.

• Utilisez l'authentication des utilisateurs, définissez des noms d'utilisateur et des mots d'passes et limitez les utilisateurs pouvant se connecter pour vous protéger contre les a non autorisées.

• Pour empêcher les données d'image, les informations d'authentication (nom d'utilisateur, de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles restriction de l'accès par authentification de l'utilisateur sont mises en œuvre.
• Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.
• Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informatic d'authentication (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.
• N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
