F1MSM24S3 - Four Fulgor Milano - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	Fulgor Milano
Modèle	F1MSM24S3
Dimensions de l'appareil (L x H x P)	60 x 61 x 56 cm (approx.)
Volume de la cavité	Non spécifié
Alimentation électrique	120/240 V, 60 Hz, monophasé
Puissance maximale	Non spécifiée
Type d'installation	Encastré sous plan de cuisson ou en colonne
Fonctions de cuisson	Conventionnelle, ventilée, gril, décongélation, chaleur tournante
Plage de température	50°C à 250°C (120°F à 480°F)
Type de commande	Commutateur rotatif et touches sensitives
Minuterie	Oui, avec programmation de durée et fin de cuisson
Affichage	Numérique avec horloge
Éclairage intérieur	Oui, ampoule 25 W (E9)
Ventilateur de refroidissement	Oui, tangentiel
Porte du four	Démontable pour nettoyage
Matériau de la cavité	Non spécifié
Nettoyage	Manuel, ne pas utiliser de nettoyeur vapeur
Sécurité	Verrouillage enfant non mentionné
Poids net	Non spécifié
Pays d'origine	Italie (marque italienne)
Garantie	Non spécifiée
Pièces détachées disponibles	Ampoule, joints de porte (sous réserve)

FOIRE AUX QUESTIONS - F1MSM24S3 Fulgor Milano

Quelle est la première chose à faire avant d'utiliser le four ?

Nettoyez soigneusement le four avec de l'eau et du savon, puis rincez. Retirez les cadres latéraux si présents. Préchauffez le four à la température souhaitée avant d'insérer les aliments.

Comment régler l'horloge du four ?

Appuyez sur la touche centrale pendant plus de 3 secondes. Le symbole 'Auto' clignote, puis réglez l'heure avec les touches + ou -. Un signal sonore confirme le réglage.

Le four ne chauffe pas, que faire ?

Vérifiez que le four est correctement branché et que le disjoncteur n'est pas déclenché. Assurez-vous que le thermostat est réglé sur une température supérieure à 50°C. Si le problème persiste, contactez un technicien agréé.

Comment utiliser la fonction de cuisson ventilée ?

Sélectionnez le mode avec le symbole de résistance supérieure, inférieure et ventilateur. Le ventilateur répartit uniformément la chaleur. Cette fonction est idéale pour cuire plusieurs plats à la fois.

Que faire si la lampe du four ne s'allume pas ?

Débranchez l'appareil. Remplacez l'ampoule par une neuve de 25 W, type E9, adaptée aux hautes températures (jusqu'à 300°C). Remontez le verre de protection.

Comment nettoyer le four ?

Nettoyez avec de l'eau savonneuse, rincez bien. N'utilisez pas de nettoyeurs vapeur, de produits acides (vinaigre, citron) ou abrasifs. Évitez les produits à base de chlore.

Le ventilateur de refroidissement ne s'arrête pas, est-ce normal ?

Oui. Le ventilateur tangentiel se met en marche lorsque la température externe dépasse environ 60°C et s'arrête quand elle descend en dessous de 60°C. Il peut tourner jusqu'à 30 minutes après une cuisson à haute température.

Comment démonter la porte du four pour la nettoyer ?

Ouvrez complètement la porte, soulevez les deux leviers indiqués, refermez la porte au premier cran (les leviers sont en position levée), puis soulevez la porte vers le haut et vers l'extérieur. Pour remonter, insérez les charnières dans les logements et abaissez les leviers.

Quelle est la signification du symbole 'Auto' sur l'affichage ?

Le symbole 'Auto' apparaît lors du réglage de l'horloge ou en mode de programmation automatique. Il indique que le four est en attente de programmation de la durée ou de la fin de cuisson.

Le four émet un bip sonore, comment l'arrêter ?

Appuyez sur n'importe quelle touche du panneau de commande pour interrompre le signal sonore. Vous pouvez également régler le volume (ton1 fort, ton2 moyen, ton3 faible) en appuyant simultanément sur + et -, puis sur la touche centrale.

MODE D'EMPLOI F1MSM24S3 Fulgor Milano

Vou venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement concu et construit avec des matériaux de tout premier choix, a ete soigneusement teste afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous you prions de dire et de respecter ces instructions simples qui you permectront d'obtenir d'excellents résultats ds la preme utilisation. Nous you souhaitons une belle cuisine avec cet appeareil moderne.

LE CONSTRUCTEUR

INDEX PAGE

1 - Précautions generales et sécurité du four 14
2- Précautions generales et sécurité du four 15

Sécurité pour le four 15

Première utilisation 15

Respect de l'environnement 16

Fonctions du panneau de commande

Symboles des fonctions sur le commutateur 16

Instructions pour le fonctionnement Cuisson

conventionnelle 16

Cuissonventilee17

Decongeleration 17

Cuisson au gril 17

Ventilateur de refroidissement 17

Refroidissement Tangentiel 17

Thermostat 17

3-Minuteur a touches sensitives 18

Réglage de la pendule 18

Minutage 18

Durée de la cuisson 18

INDEX PAGE

Fin de cuisson 18

Programmation de la cuisson automatique 18

Réglage du volume du signal acoustique 19

Remplacement de la lampe du four 19

Demontage de la porte du four 19

4-PourI'installateur 20

Emplacement de la plaque de valeurs 20

Introduction 20

Outilis necessities 20

Conditionnement 20

Exigences de raccordement electrique 20

Choix de la position du four 20

Étapes d'installation 21

Encastrement du four 21

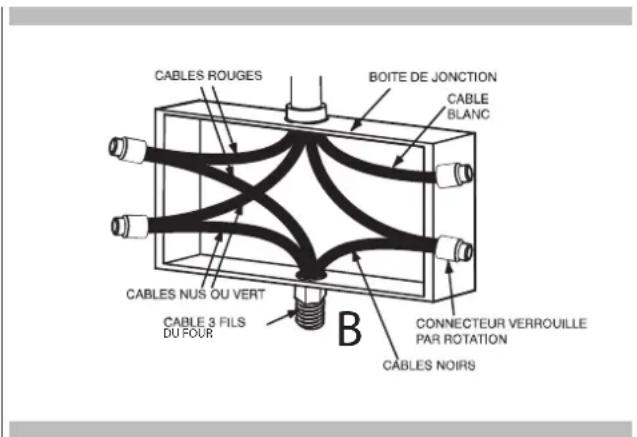

Connexions électriques 22

IMPORTANT: Gardez ces instructions pour une utilisation d'inspection électrique locale.

INSTALLATEUR: Veuillez laisser ce manuel au propretaire pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures reférences.

CE PRODUIT A ETE CONCU POUR UN USAGE DOMESTIQUE.

LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES SUBIS PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.

NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDEDEN PAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES; LA SUPERVISION D'UN ADULTE RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPLOI DE L'APPAREIL EST OBLIGATOIRE.

IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

INSTRUCTIONS IMPORTANT

Prière de dire toutes les instructions avant d'utiliser cet apparéil.

ATTENTION

Correctement entretenu, votre nouveau four FULGOR est un apparéil concu pour être sur et fiable. Prière de dire toutes les instructions avant d'utiliser ce four.

Ces précautions réduisent le risque de brûlures, chocolélectrique, incendie et blessure. Lorsque vous utilisez des appeareils de cuisine, adoptez les précautions basiques de sécurité suivantes:

ATTENTION

• Ne gardez pas au-dessus du four des objets pouvant etre d'intérêt pour les enfants. Si un enfant grimpe sur l'appareil pour atteindre ces objets, il pourrait se blesser gravement.

Cet appeareil doit être convenablement installé et connecté à la terre par un électricien qualifié. Le brancher obligatoirement à une prise munie de mise à la terre. Voir à ce propos les « instructions de mise à la terre » dans le livre d'installation.

• Cet apparéil doit être convenablement installé et connecté à la terre par un électricien qualifié. Contactez le centre d'assistance/agréé le plus proche pour toute inspection, réparation ou mise au point.
• Ne reparez pas le four et ne remplacez aucune piece si cela ne vous a pas ete specifquement recommende. Contactez toujours un centre d'assistance après agreé.
• N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il a ete endommagé tant qu'un technician agreé ne l'aura pas examé.
• Installez et positionnéz cet apparéil conformément aux instructions d'installation.
• Utilisez le four conformément à l'usage pour lequel il a été concu par le fabricant, toute autre utilisation étant exclue. Si vous avez des questions quelles qu'elles soient, contactez le fabricant.
• Ne couvre ni ne bloquez les ouvertures de l'appareil.
• Utilisez l'appareil uniquement selon les modalités décrites dans ce manuel. Ne pas utiliser sur cet appareil de produits chimiques corrosifs, vapeurs ou produits non adaptés à l'usage alimentaire. Ce type de four est a été spécifiquement concu pour chauffer ou cuisiner. Il n'est pas destiné à l'emploi industriel ou en laboratoire. L'utilisation de produits chimiques corrosifs pour le rechauffement ou le nettoyage endommagerait l'appareil.
  S'il arrivait que vos vetements prennt feu, JETEZ-VOUS PAR TERRE ET ROULEZ-VOUS pour eteindre les flammes.
• Ne permettez pas l'utilisation de l'appareil par des enfants sans la supervision d'un adulte. Ne pas laisser les enfants ou les animaux seuls ou sans surveillance pendant l'utilisation de l'appareil. Ne laissez jamais les enfants s'asseoir ou se tenir debout sur le four.

Pour réduire le risque d'incendie dans la cavité du four :

1. Ne pas stocker de matériel inflammable dans le four ou dans son voisinage.
2. Ne pas essayer d'eteindre un feu de graisse. Étouffez le feu ou utilisez un extincteur chimique à sec ou à mousse.
3. Il est fortement recommendé d'avoir un extincteur disponible et bien visible dans le voisinage d'un apparéil de cuisson.
4. Ne pas faire cuire excessivement les alimentes. Bien surveiller le four s'il y a du papier, du plastique ou autre matériel combustible à l'intérieur.
5. Ne pas utiliser la cavité comme endroit de stockage.
   Ne pas laisser des produits en papier, des ustensiles de cuisine ou des alimentés dans la cavité du four quand celui n'est pas en marche.
6. Si le matériel qui se trouve dans le four prend feu, laissez la porte du four fermée. Éteindre le four et déconnecter le circuit au niveau du tableau électrique.
7. Ne pas bloquer les ouvertures d'airation.
8. Assurez-vous bien que le ventilateur tourne quand le four est en marche. Si le ventilateur ne fonctionne pas, n'utilise pas le four. Appelez un centre d'assistance/agree.
9. N'utilisez jamais le four pour chauffer une pièce. Cela pourrait endommager les pièces du four.
10. Pour votre sécurité personnel, portez des vêtements appropriés. Ne mettez jamais des vêtements larges aux manches amples lorsque vous utilise cet apparéil.

INSTRUCTIONS IMPORTANT

Prière de dire toutes les instructions avant d'utiliser cet apparéil.

Sécurité pour le four

• Attachez vos cheveux longs.
• Ne touchez pas les éléments ou les surfaces interieures du four.

• Les éléments chauffants peuvent être très chauds même s'ils sont de couleur foncée. La surface interieure du four se réchauffe assez pour provoquer des brûlures.

• Pendant et après l'utilisation, ne pas toucher les éléments chauffants du four ou les surfaces interieures, ne pas permettre le contact avec des matériaux inflammables tant qu'ils ne se seront pas suffisamment refroidis. D'autres surfaces de l'appareil pourrait开发商 siffisamment chaudes pour cause des brûlures - ces surfaces sont, par exemple (identification des surfaces: ouvertures de ventilation du four, surfaces proches de ces ouvertures, portes du four, verres des portes du four).

• Les moulures dans les parties supérieure et laterale de la portedu four peuventvenir assez chaudes pour provoquer des brûlures.
• Faites attention quand vous ouvrez la porte. Ouvrez la porte doucement pour permettre à l'air chaud et à la vapeur de sortir avant d'extraire ou d'introduire les alimentés.
• Ne pas rechauffer des recipients contenant des aliments sans les ouvrir. L'augmentation de la pression pourrait provoquer l'explosion du recipient et provoquer des blessures.
• Toujours veiller à ce que le four soit froid quand on souhaite positionner les grilles à l'intérieur. Si vous doivent déplacer la grille alors que le four est chaud, ne laissez pas que le gant de cuisine touche les éléments qui sont en train de seCHAuffer.
• Utilisez uniquement des gants de cuisine. Si vos gants de cuisine sont humides ou mouillés, le contact avec des surfaces chaudes pourrait provoquer des brûlures causées par la vapeur. Ne laissez pas que le gant de cuisine touche les éléments qui sont en train de seCHAuffer. Ne vous servez pas de serviettes ou de torchons.

WARNING

La loi californienne sur la sécurité de l'eau potable et les substances toxiques oblige les entreprises àmettre en garde leurs clients contre l'exposition potentielle à des substances reconnues comme cancérigènes ou nuisibles par l'Etat de Californie.

Ne pas laisser le papier aluminium ou la sonde thermique entre en contact avec les éléments chauffants.

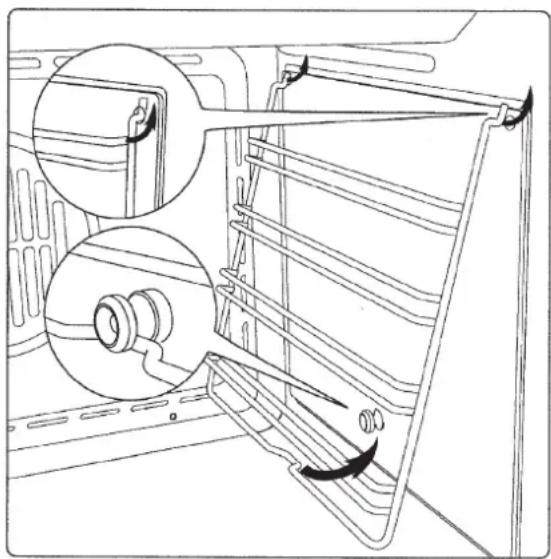

Première utilisation

Le four doit être nettoyé à fond à l'eau et au savon, puis rince méticuleusement. Pour enlever les cadres lateraux dans les fours à parois lisses, procédéer comme indiqué sur la figure. Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

IMPORTANT: A titre de précaution, avant d'effectuer toute opération de nettoyage du four qu'elle qu'elle soit, débrancher toujours la fiche de la prise de courant ou couper la ligne d'alimentation de l'appareil. Veiller à ne pas utiliser de substances acides ou alcalines (jus de citron, vinaigre, sel, tomate, etc.). Ne pas utiliser de produits à base de chlore, acides ou abrasifs, sur tout pour le nettoyage des parois peintes.

NE PAS UTILISER DE NETTOYEURS A VAPEUR

Respect de l'environnement

La documentation de cet apparéil est imprimée sur du papier blanchi, sans chlore ou sur du papier recyclé, de façon à contributor à la sauvégarde de l'environnement.

Les emballages sont concus pour ne pas nuire à l'environnement; ils peuvent être récapurés ou recyclés, car il s'agit de produits écologiques. Le fait de recycler l'emballage permet de consommer moins de matières premières et de réduire le volume des déchets industriels et domestiques.

Fonctions du panneau de commande Symboles des fonctions sur le commutateur

ICÔNE OVEN 24"

Lampe du four (reste allumée pendant la marche).

Résistance inférieure et supérieure. Réglage du thermostat de 120° F (50°C) à MAX.

Résistance supérieure, inférieure avec ventilateur. Réglage du thermostat de 50 C à MAX.

Résistance inférieure avec ventilateur Réglage du thermostat de 120° F (50°C) à MAX.

Résistance supérieure (Griller petit)

Double élément de chauffage supérieur (grill pour grand format) avec ventilateur. Réglage du thermostat de 120° F (50°C) à 390° F 200°C.

Résistance circulaire avec ventilateur. Réglage du thermostat de 120° F (50°C) à MAX.

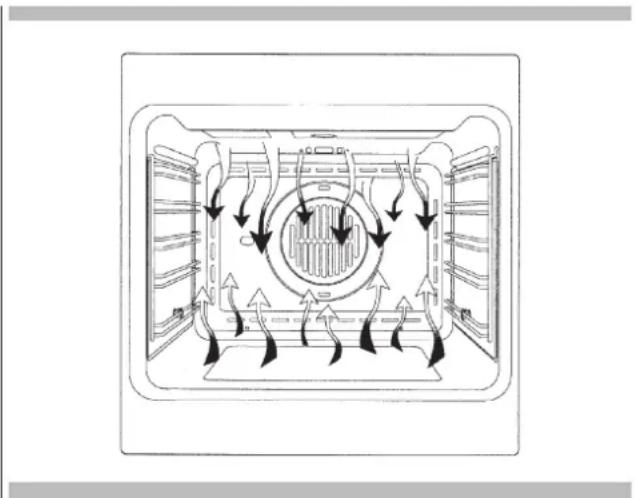

Instructions pour le fonctionnement Cuisson conventionnelle

Système classique utilisant la chaleur supérieure et inférieure, indiqué pour la cuisson d'un seul plat. Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint levoyant lumineux. Si, vers la fin de la cuisson, il est nécessaire d'augmenter la température inférieure ou supérieure, il faut placer le commutateur dans la position ajustée. On conseille d'ouvrir le moins possible la portedou four au cours de la cuisson.

Cuisson ventilee

Avec ce type de cuisson, un ventilateur place dans la partie postérieure fait circuler l'air chaud à l'intérieur du four, en le repartissant uniformément. La cuisson se fait plus rapidement que par rapport à la cuisson conventionnelle. Le système se préte bien à la cuisson sur plusieurs étages et également d'aliments de différents types (poisson, viande, etc.).

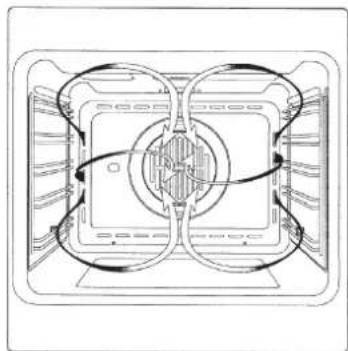

Decongeleration

En seLECTIONnant une des fonctions de cuisson ventilée et en réglant le thermostat sur zéro, le ventilateur fera circuler de l'air froid à l'intérieur du four, en provoquant de cette manière une décongélation rapide des alimentés congeles. Le préchauffage n'est pas nécessaire; il est toute fois préféable d'y recourir pour la pâtisserie.

Cuisson au grill

Type de cuisson pour griller ou dorer les alimentents. Certains fours peuvent etre munis d'un moteur de piques et d'une broche pour la cuisson en rottisoir.

La grille portant l'aliment à cuire doit être insérée à la 1e ou 2e position du dessus. Préchauffer pendant 5^ .

Tourner le bouton du thermostat sur une températe comprise entre 120^ F (50^ C) et 390^ F (200^ C).

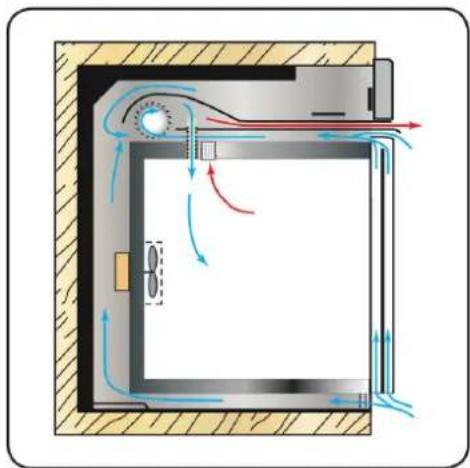

Ventilateur de refroidissement

Refroidissement Tangentiel

Un système force de circulation de l'air qui contribue à réduire la température de l'échange de chaleur au niveau des parties laterales et frontales des jours (si compris dans la fourniture). Le ventilateur est place sur la partie supérieure du four et créé une circulation d'air de refroidissement à l'intérieur du meuble et à travers la porte du four lui-même. Il se met en marche quand la partie externe du four atteint environ 140^ F (60^ C). En allumant le four et en programmant le thermostat sur 390 F (200^ C), le ventilateur se met en marche après 10 minutes environ. L'extinction du ventilateur se fait quand la partie externe du four descend sous 140^ F (60^ C). Àpres une utilisation du four à 390^ F (200^ C), le ventilateur s'éteint après environ 30 minutes.

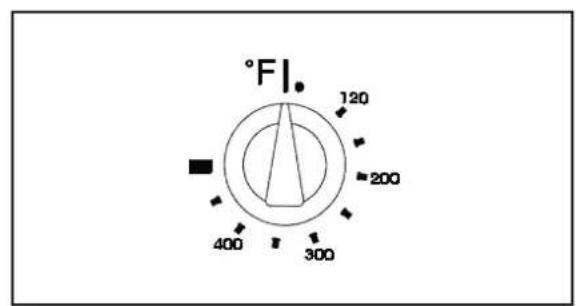

Thermostat

Dispositif permettant de régler la température de cuisson la plus indiquée pour les alimentents et pouvant être régle de 120^ F (50^ C) à 480^ F (250^ C).

Réglage de la pendule

Fig. 1

Lors de la première utilisation de l'appareil, l'affichage fera apparaitre le symbole « Auto » et la valeur « 0:00 » en mode clignotant.

Pour effectuer le réglage initialedela pendule, exercez une pression de plus de 3 secondes sur la touche centrale.Lorsque le symbole apparait, réglez l'heure en utilisant les touches ^ + ^ ou - .Attendre qu'un signal acoustique indique que le réglage de l'heure a eté pris en compte (figure 1).

Pour modifier le réglage de l'heure par la suite, entrez en mode de configuration en appuyant simultanément sur les touches ^ + ^ et 一 ^ et procédez ensuite comme indiqué ci-dessus.

Minutage

Fig. 2

Cette fonction est une fonction de minutage indépendante, sans interaction avec le four, qui continues par conséquent à fonctionner normalement au terme du minutage.

Pour régler le minuteur, exercez une pression de plus de 3 secondes sur la touche centrale pour faire apparaitre le symbole (figure 2) puis utilisez les touches "+" et "-" pour programmermer la durée désirée.

Pour modifier la durée programmée, exercez une pression de plus de 3 secondes sur la touche centrale et reglez à nouveau le minuteur. À l'expiration de la durée programmée, le minuteur émettra un signal acoustique. Pour l'interrompre, appuyez sur l'une des touches de l'appareil.

Durée de la cuisson

Fig. 3

C'est une fonction de cuisson semi-automatique. Elle permet de programmer la durée de la cuisson. Exercez une pression de plus de 3 secondes sur la touche centrale puis appuyez à nouveau sur cette même touche pour faire apparaitre la mention "dur" (figure 3). Utilisez les touches "+" et "-" pour régler la durée de cuisson désirée.

Fin de cuisson

Fig. 4

Cette fonction permet de regler l'heure de fin de ciisson.

Exercez une pression de plus de 3 secondes sur la touche centrale puis appuyez à nouveau par deux fois sur cette même touche pour faire apparaitre la mention "End" (figure 4). Utilisez les touches "+" et "-" pour regler l'heure de fin de cuisson désirée.

Le four fonctionnera à la température et dans le mode sélectionnés jusqu'à l'heure indiquée.

Programmation de la cuisson automatique

Fig. 5

Cette fonction permet de programmerper I'heure de debut et de fin de cuisson. Exercez une pression de plus de 3 secondes sur la touche centrale puis appuyez a nouveau sur cette meme touche pour faire apparaitre la mention

"dur". Utilisez les touches "+" et "-" pour régler la durée de cuisson désirée. Attendre un instant que la durée soit méorisée.

Exercez à nouveau une pression de plus de 3 secondes sur la touche centrale et appuyez à nouveau par deux fois sur cette même touche pour faire apparaitre la mention "End" (figure 4). Utilisez les touches "+" et "-" pour régler l'heure de fin de cuisson désirée.

Example :

Heure actuelle:12h30.

Réglage durée de cuisson : 10 minutes.

Réglage heures de fin de cuisson 14 h 00.

Le four commencerà la cuisson à 13 h 50 (14 h 00 moins 00 h 10), dans le mode et à la température sélectionnés, et s'arrête à 14 h 00. En fin de cuisson, l'appareil émettra un signal acoustique, qui pourrait être interrompu en appuyant sur l'une des touches de l'appareil.

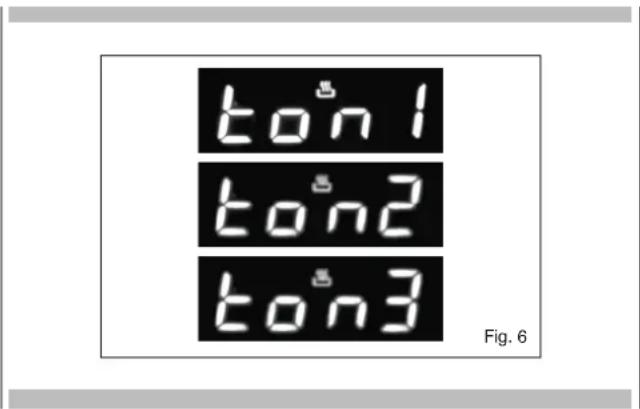

Réglage du volume du signal acoustique

Pour régler le volume de la sonnerie, appuyez simultanément sur les touches "+" et "-" Appuyez sur la touche centrale pour faire clignoter la mention "ton1" (fort). Utilisez ensuite la touche "-" pour passer à "ton2" (moyen) puis à "ton3" (faible).

Appuyez sur la touche centrale pour memoriser le volume sélectionné.

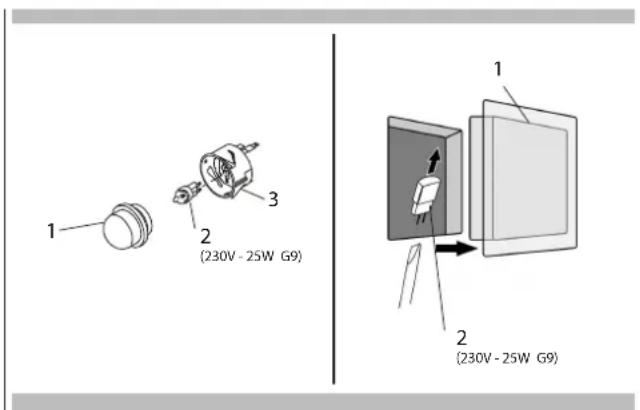

Remplacement de la lampe du four

IMPORTANT:

La lampe du four doit répondre à des caractéristiques bien précises :

a) structure adaptée à de hautes températures (jusqu'à 570^ (300^) )
b) alimentation: voir valeur V/Hz indiquée sur la plaquette d'identification.
c) puissance 25 W.
d) raccord de type E9 Avant de proceder à l'opération de remplacement, débrancher l'appareil du réseau d'alimentation.

• Pour éviter tout endommagement, placer dans le four un essuie de vaisselle,

• dévisser la protection en verre de la lampe,

• retirer la lampe useeet la remplacer par une nouvelle,
• remonter la protection en verre et enlever l'essuie de vaisselle,
• brancher à nouveau l'appareil au réseau d'alimentation;

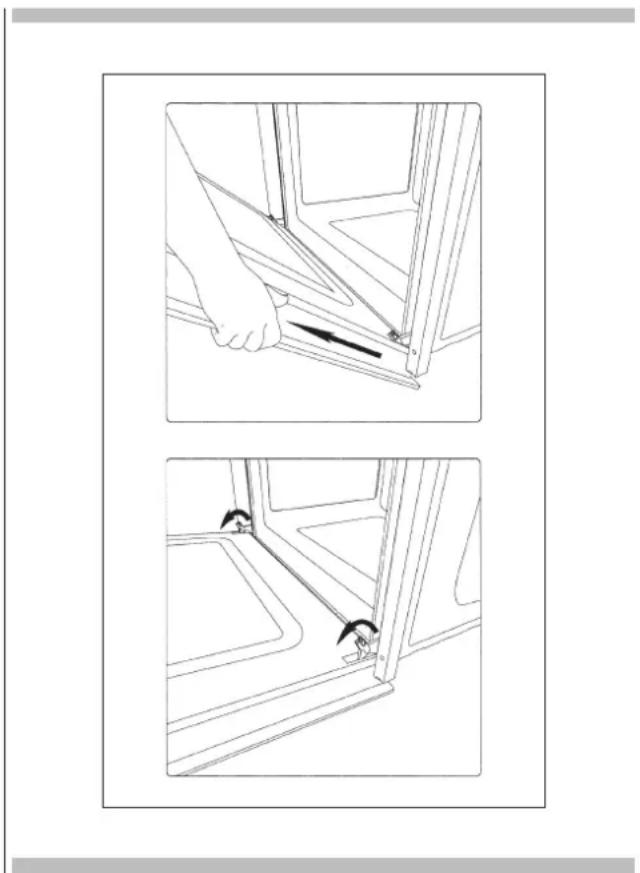

Demontage de la porte du four

Le démontage de la porte du four peut être effectué facilement de la manière suivante :

• ouvrir complètement la porte;
• lever les deux manettes indiquées sur la fig.;
• refermer la porte sur le premier cran d'arrêt déterminé par les deux manettes soulevées au préalable;
• lever la porte vers le haut et vers l'extérieur du four pour l'oten de son siege;

Pour remonter la porte, insérer les charnières dans les logements prévus à cet effet, puis remettre les deux manettes en position de fermeture.

Emplacement de la plaque de valeurs

AVERTISSEMENT

Le respect minutieux des indications fournies dans ce manuel est indispensable pour éviter le risque de feu ou d'explosion susceptible d'endommager les biens et de provoquer des blessures, voir même la mort.

Introduction

Lire ces instructions ATTENTIVEMENT et de façon COMPLÉTE. Elles vous feront economiser du temps et des efforts et vous permetront de profiter de votre four au maximum de ses prestations. Veillez à suivre tous les AVERTISSEMENTS. Ces instructions sont destinées à un installateur qualifié. Outre le respect de ces instructions, l'installation du four doit tener compte:

• aux États-Unis, des dispositions en matière électriquenationales, de l'État, municipales ou locales,
  au Canada, des dispositions en matière electrique du Canadian Electric Code C22.1 - derniere edition, provinciales, municipales ou locales,

Le respect minutieux de ces dispositions est de rigueur à tout moment.

REMARQUE: SI VOUS INSTALLÉZ VÔTURE FOUR AU CANADA, ASSUREZ-VOUS QUE VÔTURE MODELE EST POURVU DU LISTAGE CANADIEN.

Intertek

SIGNE INDIQUÉ CI-DESSUS:

Le signe produit ci-dessus indique la conformité du four aux normes US et CANADIENNES.

Outils nécessaires

Pour l'installation de votre nouveau four, vous aurez à vous servir des outils suivants:

• mètre ruban, équerre ou règle
• crayon
• tournevis Philips
• niveau à bulle
• pince coupantes et pince à dénuder
  scie manuelle ou sauteuse
  Scie emporte-piece 1^ (2,5 cm)
• perceuse et meche de forage
  gants et chaussures de protection
• voltmetre (0-250VAC)

Conditionnement

Avant d'utiliser le four, enlever tous les emballages et les rubans adhésifs. Éliminez le matériel d'emballage du four conformément aux dispositions en vigueur dans notre ville. Naissez jamais les enfants jouer avec le matériel d'emballage.

Exigences de raccordement electrique

Le four doit avoir une tension et une fréquence d'alimentation appropriées. Le four est conçu pour être raccordé à une alimentation électrique à trois fils, monophasée, 120/240V,60Hz AC, sur un circuit séparé doté de fusibles sur les deux côts de la ligne. Il est recommendé de prévoir un sectionneur ou un fusible temporisé apte à assurer que la capacité du circuit de l'appareil, indiquée sur la plaque de données sur le cadre derrière la porte du four, n'est pas dépassée. Le four doit être pourvu de cables en cuivre ou en aluminium.

Si le fil pour raccorder le four au circuit de dérivation est en aluminium, voir la liste UL des connecteurs pour la jonction cuivre-aluminium. SUIRE les instructions fournies avec les connecteurs.

Nous vous recommendons de faire effectuer le câblage électric et le branchement de votre four par unElectricien qualifié. Une fois l'installation terminée, faites-vous expliquer par l'électricien la position du sectionneur principal et identifier les coupe-circuits et les fusibles correspondants au four.

Choix de la position du four

Choisissez attentivement la position du four.

Le four doit être place dans une position assurant une utilisation pratique dans la cuisine, mais loin des courants d'air forts Une porte ou une fenetre ouverte, l'air mis en mouvement par les ventilateurs de chauffage/climatisation peuvent causeurs des courants d'air forts. Assurez-vous que l'alimentation electrique peut etre portee jusqu'à la position choise.

Étapes d'installation

Vous trouvrez dans les pages qui suivent les informations nécessaires pour une installation correcte du four, organises de la manière suivante:

Données techniques
- Dimensions découpe, espaces requis et instructions de montage pour:

• Installation encastre, un four

• Installation au mur, un four

• Conditions d'alimentation électrique et de cablage, programmation non nécessaire en cas de raccordement à un circuit 120/208 V. Connexions electromiques pour circuit de dérivation à 3-fils ou 4-fils.

• Liete de verification

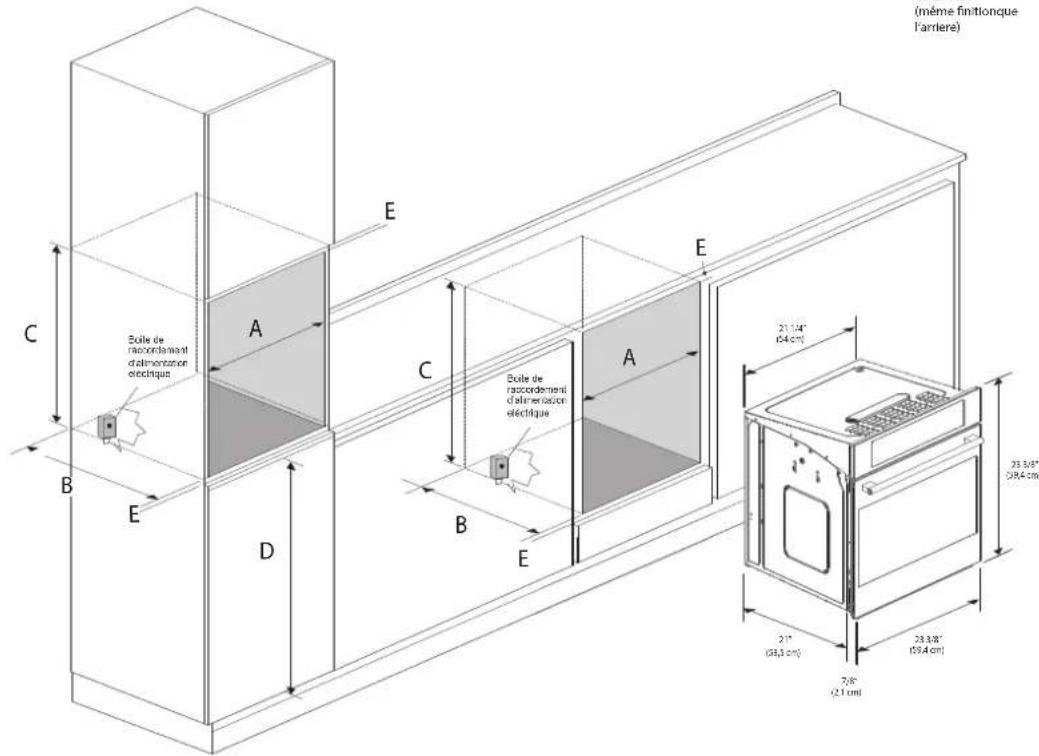

Encastrement du four

Le four peut etre instalé sous un plan de cuisson ou dans une colonne. Les dimensions de l'encastrement doivent correspond a celles qui sont indiquees sur la figure. Le materiaiu avec lequel le meuble est realizedo doit etre en mesure de résister a la chaleur. Le four doit etre cente par rapport aux parois du meuble et fixe avec les vis et les douilles fournies a cet effet.

Pour associer le four avec les plans de cuisson polyvalents à gaz et combinés électriques, voir les instructions jointes.

Ltr.	DIMENSION	inch cm
A Découpe largeur		22 1/16"	56cm
B	Découpe profondeur (min)	22 1/16"	56cm
C Découpe hauteur		23"	58,5cm
D Fond de la découvert		34"	86,5cm
E Installation en alignement		1/2"	1,3cm

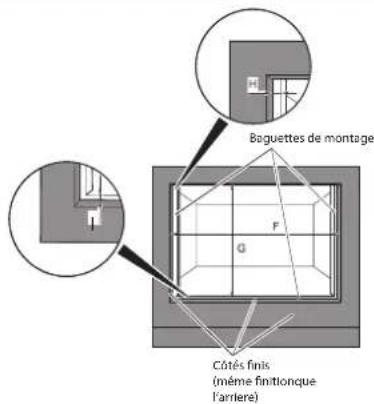

INSTA LLAT ION EN ALIGNNEMENT
F	Découpe largeur	23 5/8"	60 cm
G	Découpe hauteur	24 1/64"	61 cm
H	Bandes de support	19/32"	1,5 cm
I	Bandes de support	19/32"	1,5 cm

Connexions électriques

Votre appeareil doit être convenablement installé et connecté à la terre par un électricien qualifié. Demandez à votre revendeur de vous conseiller un technicien qualifié ou un centre de réparation agrée.

Cet apparéil est fabriqué avec un cable de TERRE vert fourni avec le bati du four. ÀpRES avoir vérifié que l'appareil est étéint, brancher le conduit flexible allant du four à la boîte de fonction à l'aide du connecteur conduit present dans la liste U.L. Les figures A et B et les instructions fournies ci-dessousprésentant la manière la plus courante de raccordement des fours.

Bien sur, les normes et reglementations locales prévalent sur ces instructions.

Connexions électriques complètes selon les normes et réglementations locales.

AVERTISSEMENT

Risque de chic electrique, bati misé à la terre connecté au neutre de l'appareil à travers un lien.

Il est interdit d'effectuer la mise à la terre à travers le conducteur neutre pour l'installation d'un circuit de dérivation neuf (1996 NEC); les maisons mobiles et les vehicules de loisirs, ou dans une zone dans laquelle la mise à la terre à travers le conducteur neutre est interdite. Pour installations avec mise à la terre à travers le conducteur neutre.

Pour installations dans lesquelles la mise à la terre à travers le conducteur neutre est interdite:

• Déconnecter la terre du neutre à l'extrémité libre du circuit.
  Utiliser le terminal de mise à la terre ou les porter jusqu'à l'unité de mise à la terre en procédant comme d'habitude.

Connexion à 4 fils

1. Connectez (voir figure) le conducteur de terre vert du tableau de cuisson au conducteur de terre dans le boîtier de jonction (câble nu ou coloré vert).
2. Connectez les broches de raccordement rouge et noir du four aux broches de raccordement correspondantes dans le boîtier de raccordement.
3. Raccordez et isolez le cable neutre (gris ou blanc) à la boîte de jonction.

FULGOR

MILANO

SINCE 1949
