PSTSN11AWH - Thermostat ProSelect - Notice d'utilisation et mode d'emploi gratuit

Marque	ProSelect
Modèle	PSTSN11AWH
Type de produit	Thermostat mural programmable pour systèmes CVCA
Alimentation	2 piles AA alcalines (obligatoires si non câblé) ou alimentation CA 20-30V, 50/60 Hz
Modes système	Auto, Chauffage, Refroidissement, Arrêt ; (Chauff. d'urgence sur PSTSN21AWH)
Modes ventilateur	Auto (marche avec système), On (continu)
Affichage	LCD avec température intérieure, point de consigne, état système, icône pile
Plage de température	Chauffage : 4,5°C à 32°C (40°F à 90°F) ; Refroidissement : 10°C à 37°C (50°F à 99°F)
Protection compresseur	Délai minimal de 5 minutes avant redémarrage
Boutons	Menu, Mode (+), Ventilateur (-), +/-, Done
Alertes écran	Codes 170 (erreur mémoire), 173 (erreur capteur), 405 (piles faibles), 407 (piles déchargées)
Rétroéclairage	45 secondes si câblé, 8 secondes sur piles ; peut être permanent selon installation
Bornes	W (chauffage), W2 (auxiliaire PSTSN21AWH), E (urgence PSTSN21AWH), Y (compresseur), G (ventilateur), O/B (commutation), C (fil commun)
Garantie	5 ans limitée sur pièces (pièces détachées remplacées gratuitement)
Certifications	FCC Part 15 Classe B, IC RSS-GEN
Contenu de la boîte	Thermostat, plaque de base, vis et chevilles, 2 piles AA, documentation
Service client	1-800-221-3379, [e-mail]
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Couper l'alimentation avant installation ; ne pas jeter avec les ordures ménagères ; contient des composants électroniques

FOIRE AUX QUESTIONS - PSTSN11AWH ProSelect

Comment installer le thermostat ProSelect PSTSN11AWH ?

Coupez l'alimentation électrique. Fixez la plaque de base au mur avec les vis et chevilles fournies. Raccordez les fils aux bornes selon votre système (W, Y, G, etc.). Insérez les piles AA si nécessaire. Enclenchez le thermostat sur la plaque. Rétablissez l'alimentation et suivez les instructions à l'écran.

Que faire si l'écran reste vide ?

Vérifiez le disjoncteur et l'interrupteur du système CVCA. Assurez-vous que les piles AA neuves sont correctement installées (bornes + et -). Si l'appareil est câblé, vérifiez le fil C. Si rien ne s'affiche, contactez un professionnel.

Quel type de piles utiliser et quand les remplacer ?

Utilisez des piles alcalines AA. Remplacez-les dès que l'icône de pile faible apparaît (environ 2 mois avant épuisement). Changez-les au moins une fois par an ou avant une absence prolongée.

Comment changer le mode de chauffage/refroidissement ?

Appuyez sur Mode (+) pour parcourir les modes : Auto, Heat, Cool, EM Heat (sur PSTSN21AWH uniquement), Off. Appuyez sur Done pour valider. Attendez 5 minutes si le compresseur doit redémarrer.

Que signifie le clignotement de 'Cool On' ou 'Heat On' ?

C'est la protection du compresseur : le système attend 5 minutes avant de redémarrer pour éviter tout dommage. Le clignotement cesse une fois le délai écoulé et le système démarre en toute sécurité.

Comment régler le ventilateur en mode manuel ?

Appuyez sur Menu, puis sur Fan (-) pour basculer entre Auto (ventilation uniquement avec chauffage/refroidissement) et On (ventilation continue). Appuyez sur Done pour confirmer.

Que faire si la température ne change pas malgré les réglages ?

Vérifiez que le mode est correct (Heat ou Cool). Assurez-vous que la température de consigne est au-dessus (chauffage) ou en dessous (refroidissement) de la température ambiante. Si la protection du compresseur est active, attendez 5 minutes. Des butées de plage peuvent limiter les réglages.

Comment interpréter les codes d'alerte à l'écran ?

170 = erreur mémoire interne (remplacer le thermostat) ; 173 = erreur capteur (remplacer) ; 405 = piles faibles (remplacer sous 2 mois) ; 407 = piles déchargées (remplacer immédiatement). Appuyez sur Next (+) pour voir les alertes suivantes, puis Done pour revenir à l'accueil.

Le thermostat est-il compatible avec une thermopompe ?

Oui. Le modèle PSTSN21AWH prend en charge le chauffage d'urgence (EM Heat) pour les thermopompes avec appoint. Le modèle PSTSN11AWH gère les systèmes conventionnels (chauffage et refroidissement) et peut être utilisé avec une thermopompe si le mode Auto est sélectionné.

Comment nettoyer et entretenir le thermostat ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs. Remplacez les piles annuellement. Si le thermostat est défectueux, contactez le service client pour une éventuelle réparation ou remplacement sous garantie.

MODE D'EMPLOI PSTSN11AWH ProSelect

Guide de l'utilisateur

La boîte comprend :

• Système de montage de la plaque de base
• Vis et chevilles
• 2 piles AA
• Documentation du thermostat

M39418

Lire avant l'installation

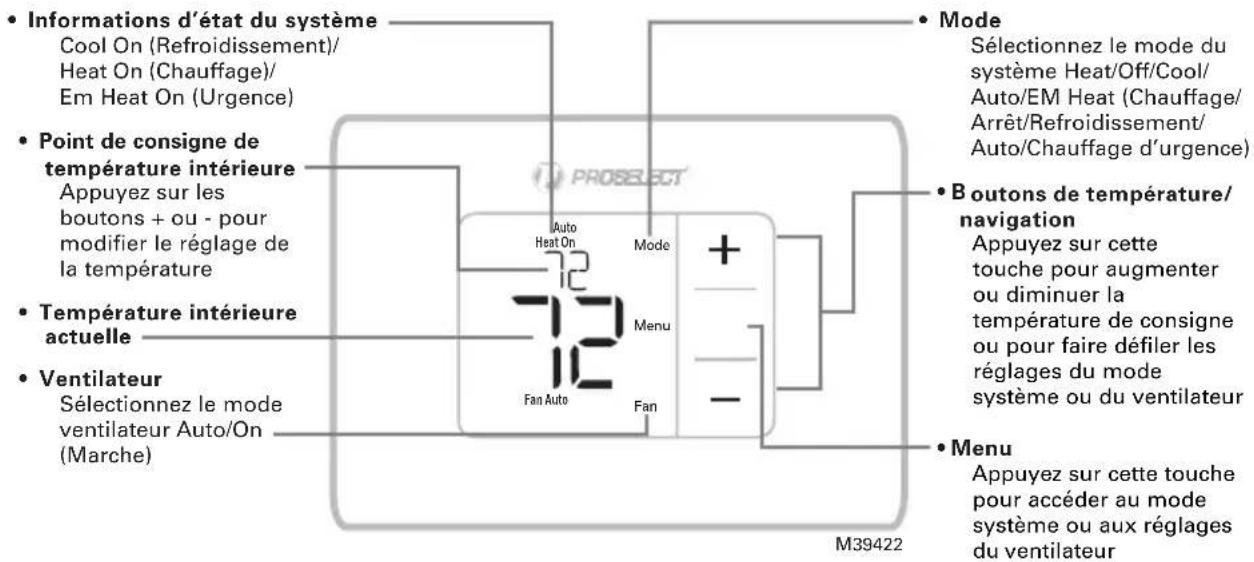

Commandes du thermostat

L'écran s'active sur pression de l'un des cinq boutons. Si l'alimentation est obtenue avec le fil C, l'écran reste allumé pendant 45 secondes une fois les modifications terminées. Si l'alimentation est obtenue par les piles, l'écran reste allumé pendant 8 secondes. En fonction de l'installation du thermostat, l'écran peut rester allumé en permanence.

Service à la clientèle

Pour toute assistance concernant ce produit, veuillez contacter PROSELECT à l'adresse [e-mail] ou au numéro 1-800-221-3379.

Protection intégrée du compresseur

Des dommages peuvent survenir si le compresseur redémarre trop rapidement après une interruption. Cette fonction contraint le compresseur à attendre quelques minutes avant de redémarrer.

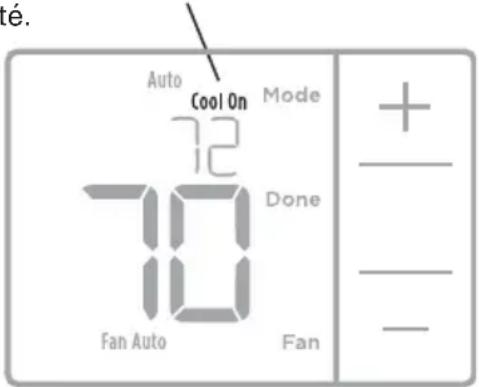

Durant l'attente, le message Cool On (ou Heat On dans le cas d'une thermopompe) clignote. Une fois le délai de sécurité écoulé, le message cesse de clignoter et le compresseur démarre.

Le message clignote jusqu'à ce que le système puisse démarrer en toute sécurité.

M39423

Réglages pour le fonctionnement du système

1. Appuyez sur le bouton Menu, puis sur le bouton Mode (+) pour passer au prochain mode du système accessible.
2. Parcourez les modes jusqu'à ce que vous tombiez sur le mode du système voulu, puis appuyez sur Done (terminé).

REMARQUE : Les modes de système disponibles varient en fonction du modèle et des paramètres du système.

M36808

Modes de système :

• Auto : Le thermostat choisit le chauffage ou le refroidissement selon le besoin.
• Heat (Chauffage) : Le thermostat commande uniquement le système de chauffage.
• Cool (Refroidissement) : Le thermostat commande uniquement le système de refroidissent.
• Chauff. d'urgence (PSTSN21AWH seulement) : Pour thermopompes avec chauffage d'appoint. Le thermostat contrôle le chauffage d'appoint. Le compresseur n'est pas utilisé.
• Off (Arrêt) : Le système de chauffage et de refroidissement est arrêté. Le ventilateur continue de fonctionner sil est réglé sur Marche.

REMARQUE : Les affichages Heat On (chauffage activé) ou Cool On (climatisation activée) pourraient clignoter pendant 5 minutes en raison de la protection du compresseur.

Réglages pour le fonctionnement du ventilateur

1. Appuyez sur le bouton Menu, puis sur le bouton Fan (-) (ventilateur) pour passer au prochain mode de ventilateur.
2. Parcourez les modes jusqu'à ce que vous tombiez sur le mode de ventilateur voulu, puis appuyez sur Done (terminé).

REMARQUE : Les modes de ventilateur varient en fonction des paramètres du système.

M36827

Modes du ventilateur :

• Auto : Le ventilateur fonctionne uniquement lorsque le système de chauffage ou de refroidissement est en marche.
• On (Marche) : Le ventilateur est toujours activé.

Remplacement des piles

Les piles sont facultatives (pour fournir une alimentation de secours) si votre thermostat est câblé pour fonctionner sur le courant alternatif. Si votre thermostat n'est pas câblé pour fonctionner sur le courant alternatif, des piles sont nécessaires.

Installez immédiatement des piles neuves lorsque l'icône indiquant que la charge des piles est faible s'affiche.

Cette icône s'affiche environ deux mois avant que les piles ne soient complètement épuisées.

Même si l'icône ne s'affiche pas, remplacez les piles au moins une fois par an ou avant de quitter la maison pour une période de plus d'un mois.

Tous les autres réglages sont conservés en mémoire en permanence et les piles ne sont pas requises.

REMARQUE : Il est recommandé de remplacer les piles par des piles alcalines.

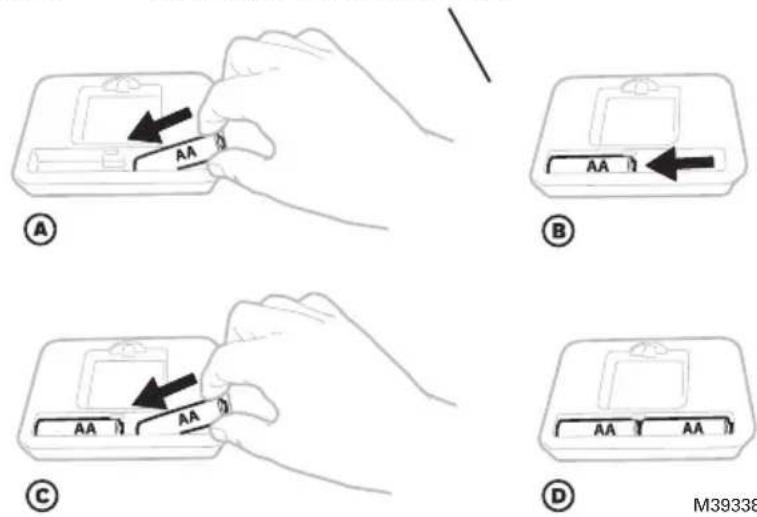

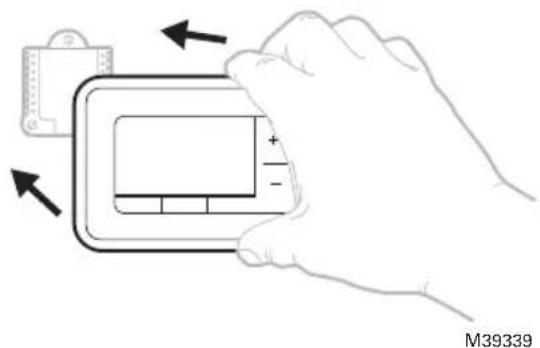

Lorsque l'avertissement de pile faible apparaît, appuyez doucement pour desserrer le thermostat, puis retirez-le avec précaution de la plaque de base.

Insérez les piles alcalines AA neuves et réinstallez le thermostat.

1. Vous verrez l'icône et le numéro d'alerte à l'écran.

1. Appuyez sur Next (+) (suivant) pour voir d'autres alertes, s'il y a lieu. Puis, appuyez sur Done (terminé) pour revenir à l'écran d'accueil.

REMARQUE : Si l'alerte est critique, il est possible que vous ne puissiez pas accéder à l'écran d'accueil. Vous devrez alors communiquer avec un professionnel en CVCA.

Numéro	Alerte/Rappel Définition
170 Erreur	de mémoire interne	La mémoire du thermostat a rencontré une erreur. Veuillez remplacer le thermostat.
173 Erreur	de capteur de température du thermostat	Le capteur du thermostat a rencontré une erreur. Veuillez remplacer le thermostat.
405 Alerte	piles presque déchargées	Les piles commencent à se décharger. Remplacez-les dans un délai de deux mois.
407 Piles	déchargées (seuil critique)	Les piles sont presque épuisées et doivent être remplacées dès que possible.

Dépannage

En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement.

Rien n'apparaît à l'écran

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
• Assurez-vous que l'interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche.
• Assurez-vous que la porte de l'appareil de chauffage est bien fermée.
• Assurez-vous que des piles alcalines AA neuves sont correctement installées (voir la page 3).

Le système de chauffage ou de refroidissement ne répond pas

• Appuyez sur le bouton Mode pour régler le chauffage du système (voir la page 2). Vérifiez que le réglage de température est supérieur à la température intérieure.
• Appuyez sur le bouton Mode pour régler le refroidissement du système (voir la page 2). Vérifiez que le réglage de température est inférieur à la température intérieure.
• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
• Assurez-vous que l'interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche.
• Assurez-vous que la porte de l'appareil de chauffage est bien fermée.
• Attendez 5 minutes que le système réponde.
• Si vous êtes dans le mode approprié, mais que vous ne pouvez pas régler le chauffage de 4,5 °C à 32 °C (40 °F à 90 °F), ou régler la climatisation de 10 °C à 37 °C (50 °F à 99 °F), il se pourrait que des butées de plage de température limitent vos réglages. Informez-vous auprès de l'installateur pour savoir si des butées de plage ont été mises en place.
• La fonction de protection du compresseur est activée. Attendez 5 minutes que le système redémarre en toute sécurité, sans endommager le compresseur (voir la page 2).

Les réglages de température ne changent pas

Les mentions « Cool On » ou « Heat On » clignotent

Caractéristiques électriques

Borne Tension (50 Hz/60	Hz)	Courant de fonctionnement
W Chauffage	20V c.a.- 30V c.a.	0,02 A- 1,0 A
W2 Chauffage auxiliaire (PSTSN21AWH seulement)	20V c.a.- 30V c.a.	0,02 A- 1,0 A
E Chauffage d'urgence (PSTSN21AWH seulement)	20V c.a.- 30V c.a.	0,02 A- 0,5 A
Y Étage de compresseur	20V c.a.- 30V c.a.	0,02 A- 1,0 A
G Ventilateur	20V c.a.- 30V c.a.	0,02 A- 0,5 A
O/B Commutation	20V c.a.- 30V c.a.	0,02 A- 0,5 A

Garantie limitée de 5 ans

Toutes les pièces détachées des produits PROSELECT sont garanties contre tout défaut de matériel et de fabrication pendant une période de cinq (5) ans. Cette garantie est accordée à l'acheteur d'origine et prend effet à compter de la date d'achat figurant sur le reçu de l'acheteur. PROSELECT remplacera gratuitement, pendant la période de garantie, toute pièce présentant un défaut de matière et/ou de fabrication dans des conditions normales d'installation, d'utilisation et d'entretien. En vertu de cette garantie, PROSELECT s'engage à remplacer toute pièce qui s'avérerait défectueuse auprès du revendeur PROSELECT local, frais de transport payés d'avance, en joignant une copie du reçu d'achat. Pour connaître le revendeur PROSELECT le plus proche de chez vous, appelez le 1-800-221-3379.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR PROSELECT ET EST LIMITÉE À LA DURÉE DE CETTE GARANTIE ET TOUTES LES AUTRES GARANTIES EXPRESSES OU IMPLICITES, QU'ELLES SOIENT IMPLICITES PAR APPLICATION DE LA LOI OU AUTREMENT, Y COMPRIS, SANS LIMITATION, TOUTES LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT POUR LES BLESSURES PERSONNELLES OU LES DOMMAGES MATÉRIELS OU TOUTE AUTRE PERTE, DOMMAGE, COÛT DES RÉPARATIONS OU DOMMAGES ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS DE QUELQUE NATURE QUE CE SOIT, QU'ILS SOIENT FONDÉS SUR LA GARANTIE, LE CONTRAT, LA RESPONSABILITÉ STRICTE, LA CONCEPTION, LA FABRICATION, LA VENTE, LE TRANSPORT, L'INSTALLATION, L'UTILISATION OU LA RÉPARATION DES PRODUITS VENDUS PAR PROSELECT, L'ACHETEUR RECONNAÎT ET ACCEPTÉ PAR LES PRÉSENTES QU'EN AUCUNE CIRCONSTANCE, ET EN AUCUN CAS, LA RESPONSABILITÉ DE PROSELECT, LE CAS ÉCHÉANT, NE DÉPASSERA LE REMPLACEMENT DU (DES) PRODUIT(S) DÉFECTUEUX ; AUCUNE ALLOCATION SUPPLÉMENTAIRE NE SERA FAITE POUR LA MAIN D'ŒUVRE OU LES FRAIS DE RÉPARATION OU DE REMPLACEMENT DES PRODUITS DÉFECTUEUX OU DE LA MAIN D'ŒUVRE OU DES DOMMAGES RÉSULTANT DE CEUX-CI, À L'EXCEPTION DE CE QUI EST EXPRESSÉMENT PRÉVU DANS CE PARAGRAPHE, TOUS LES PRODUITS ET/OU SERVICES FOURNIS PAR PROSELECT ET SES EMPLOYÉS ET AGENTS SONT FOURNIS " TELS QUELS ", " LÀ OÙ ILS SE TROUVENT " ET " AVEC TOUS LES DÉFAUTS "." Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects, de sorte que la limitation ou l'exclusion susmentionnée peut ne pas s'appliquer à vous. Cette garantie est annulée pour tout dommage causé au produit PROSELECT par une mauvaise utilisation, un abus, une négligence, un accident, une installation incorrecte, une utilisation contraire aux instructions fournies par nous, ou l'utilisation de pièces de rechange autres que les pièces d'origine PROSELECT.

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut provoquer des chocs électriques ou endommager le matériel. Couper l'alimentation électrique avant d'effectuer le raccordement.

MISE EN GARDE : RISQUE DE DOMMAGES DE L'ÉQUIPEMENT

La protection du compresseur est annulée durant le test. Pour éviter d'endommager l'équipement, éviter d'actionner le compresseur trop rapidement.

Si ce produit remplace un régulateur contenant du mercure dans un tube scellé, ne pas mettre l'ancien régulateur à la poubelle. Contacter le responsable de gestion des déchets local pour les instructions concernant le recyclage et l'élimination.

MISE EN GARDE : AVIS DE DÉCHETS ÉLECTRONIQUES

Ne disposez pas ce produit et piles avec les autres ordures ménagères. Recherchez les centres de collecte ou de recyclage accrédités les plus proches. La mise au rebut appropriée de l'équipement en fin de vie aidera à prévenir tout effet potentiellement nuisible à l'environnement et à la santé humaine.

Informations réglementaires

Déclaration de conformité FCC (partie 15.19) (États-Unis uniquement)

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris les
   interférences susceptibles de provoquer un fonctionnement indésirable.

Avertissement FCC (Partie 15.21) (USA uniquement)

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclaration d'interférence de la FCC (Partie 15.105 (b)) (États-Unis uniquement)

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'appareil est utilisé dans un environnement résidentiel. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que ces interférences ne puissent survenir dans une installation donnée. Si cet appareil provoque des interférences nuisibles à la réception de la radio ou de la télévision, qui peut être déterminée en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Thermostats

Pour respecter les limites d'exposition aux radiofréquences de la FCC et d'Industrie Canada pour la population générale/l'exposition non contrôlée, la ou les antennes utilisées pour ces émetteurs doivent être installées de manière à assurer une distance de séparation d'au moins 20 cm de toutes les personnes et ne doivent pas être colocalisées ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

RSS-GEN

Conformément à la réglementation d'Industrie Canada, cet émetteur radio ne peut fonctionner qu'avec une antenne dont le type et le gain maximal (ou inférieur) ont été approuvés pour l'émetteur par Industrie Canada. Pour réduire les risques d'interférence radio envers d'autres utilisateurs, il faut également que le type et le gain de l'antenne soient tels que la puissance isotrope rayonnée équivalente ne dépasse pas ce qui est nécessaire à une communication réussie.

Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences, et
2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles d'entraîner un fonctionnement indésirable de l'appareil.

PROSELECT®
