Type de produit	Commutateur TV satellite
Marque	Televes
Modèle	NevoSwitch 714603
Dimensions (L x l x h)	200 x 150 x 50 mm (estimation)
Poids	0,5 kg (estimation)
Alimentation	12 Vcc via jack d'alimentation ou polarités SAT (12 Vcc)
Nombre d'entrées SAT	9
Nombre de sorties usager	De 4 à 32 selon la référence (pour ce modèle, se référer à la notice)
Nombre de sorties de passage	9
Fonctionnalités principales	Distribution du signal satellite, cascade possible pour augmenter le nombre d'usagers, système ECO réduisant la consommation, gain BIS réglable par groupe de 8 sorties
Système ECO	Réduction de la consommation lorsque le nombre d'usagers connectés diminue
Alimentation des LNB ou éléments cascadés	Par le 12 Vcc transitant sur les entrées/sorties SAT
Configuration terminale	Nécessite des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et réglage du switch 2 en mode terminal
Réglage du gain BIS	Par interrupteur, par groupe de 8 sorties utilisateur
Mode cascade / autonome	Sélectionnable via un interrupteur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas obstruer les entrées de ventilation. Ne pas exposer à une source de chaleur, à l'humidité ou aux chocs. Débrancher avant tout raccordement.
Pièces détachées et réparabilité	Contacter le service après-vente Televes. Pas de pièces détachées disponibles pour le grand public.
Informations générales	Notice disponible en téléchargement gratuit au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - NevoSwitch 714603 TELEVES

Comment alimenter le NevoSwitch 714603 ?

L'appareil peut être alimenté de deux façons : via le jack d'alimentation (12 Vcc) ou via les polarités SAT (12 Vcc). Le 12 Vcc circule également sur les entrées/sorties SAT pour alimenter les LNB ou les éléments cascadés.

Combien d'utilisateurs peut supporter le commutateur ?

Le NevoSwitch 714603 dispose de sorties utilisateur. Le nombre exact dépend de la référence, allant de 4 à 32 sorties. Pour ce modèle, consultez la notice pour connaître le nombre précis. Il est possible de cascader plusieurs commutateurs pour augmenter le nombre total d'usagers.

Comment installer le commutateur en cascade ?

Utilisez les sorties de passage (9 disponibles) pour relier les commutateurs entre eux. Sur le dernier commutateur de la cascade, placez des charges de 75 ohms sur les sorties de passage et configurez le switch 2 en position terminal.

Qu'est-ce que le système ECO ?

Le système ECO réduit automatiquement la consommation électrique de l'installation lorsque le nombre d'utilisateurs connectés diminue, permettant des économies d'énergie.

Comment régler le gain BIS ?

Le gain BIS se règle par groupe de 8 sorties utilisateur via un interrupteur. Cela permet d'équilibrer le niveau du signal sur l'ensemble de l'installation.

Puis-je utiliser le commutateur sans alimentation externe ?

Oui, il peut être alimenté par les polarités SAT (12 Vcc) provenant du récepteur. Cependant, assurez-vous que la tension est suffisante pour l'ensemble des composants connectés.

Comment configurer le mode cascade ou autonome ?

Un interrupteur de configuration (switch) permet de choisir entre le mode cascade (pour relier plusieurs commutateurs) ou le mode autonome (stand-alone). Référez-vous à la notice pour l'emplacement exact.

Que faire si l'écran de mon récepteur n'affiche aucune image ?

Vérifiez d'abord les connexions et l'alimentation (jack ou polarité SAT). Assurez-vous que les charges 75 ohms sont bien placées sur les sorties de passage du dernier commutateur en cascade. Vérifiez également que le gain BIS est correctement réglé.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Débranchez l'appareil avant tout nettoyage.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en renseignant votre email.

MODE D'EMPLOI NevoSwitch 714603 TELEVES

Nouvelle gamme de commutateurs dotés de 9 entrées et d'un certain nombre de sorties usager (4 à 32 selon la référence). Il dispose également de 9 autres sorties de passage qui permettent d'installer en cascade plusieurs commutateurs et ainsi augmenter le nombre d'usagers total de l'installation.

Dispose des options d'alimentation suivantes :

• A travers le jack de l'alimentation (12V)
• A travers les polarités SAT (12Vdc)

Le 12Vdc passe par les entrées/sorties SAT, l'alimentation des LNB ou autres éléments cascadés.

De plus, pour recevoir un signal BIS sur une sortie utilisateur, il faut y injecter, via le connecteur, un signal 12 et 18V (généré par un récepteur).

Cette gamme incorpore le système ECO qui permet de réduire la consommation de l'installation dès lors que le nombre d'usagers connectés diminue.

Pour un fonctionnement correct de l'installation, il est nécessaire de placer des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et le confi gurer par le biais du switch 2 en tant que commutateur terminal.

EN

Permet de sélectionner le gain BIS par groupe de 8 sorties utilisateurs pour un meilleur équilibre de l'installation.

Interrupteur de confi guration du mode cascadable ou terminal.

Switch Mode Cascade/Stand-Alone.

Sur les amplifi cateurs, moyennant un switch, il est possible d'activer/désactiver le passage courant pour alimenter les préamplifi cateurs, antennes BOSS etc...

EN

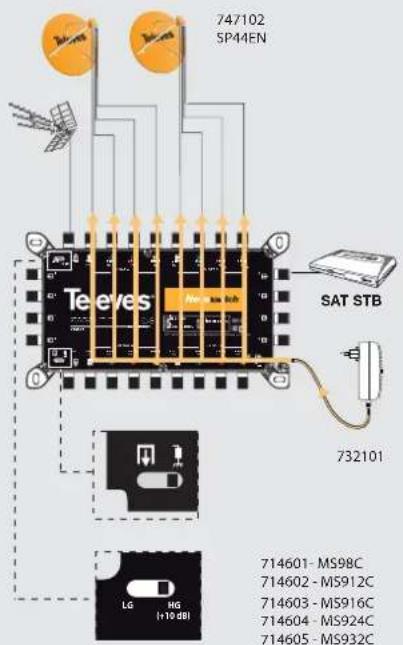

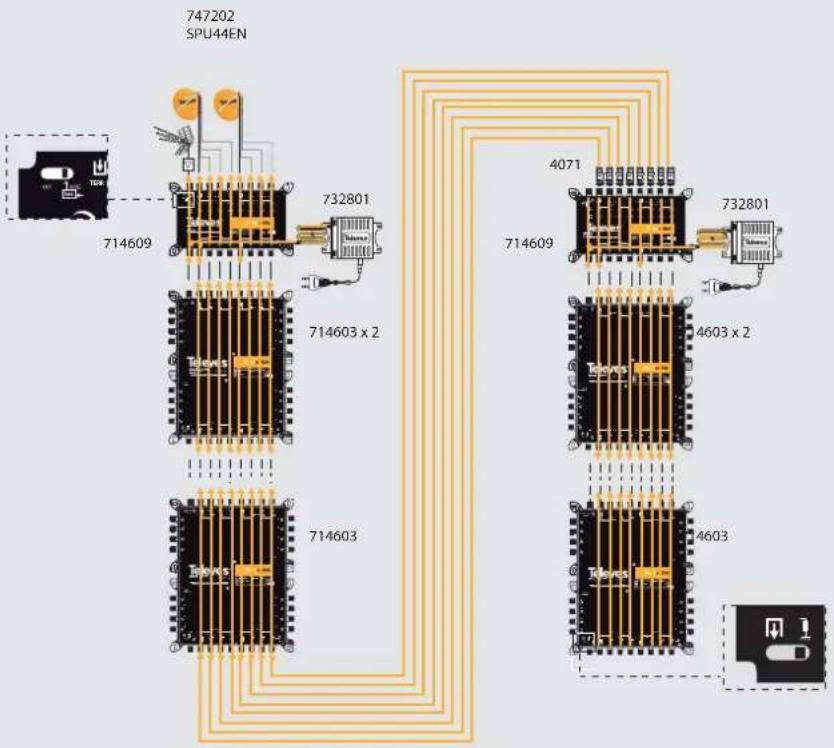

Exemples d'application

قيبطت لاشمً

1

2

Modo de instalación Modo de instalação Mode d'installation

Conditions générales d'installation

• Ne pas obstruer les entrées de ventilation et laisser de l'espace autour de l'appareil.
• Ne pas placer l'appareil dans un environnement
  agressif, près d'une source de chaleur ou dans un milieu fortement acide ou humide.
• Ne pas exposer l'appareil à des impacts mécaniques, chutes ou vibrations; il doit être protégé des éléments extérieurs (poussière, liquides, insectes...)
• Brancher l'appareil à une prise située à proximité et facilement accessible. Pour débrancher tirer sur la prise et jamais sur le câble. Installation en fi xation murale.
• Ne jamais brancher l'appareil sur le secteur avant que tous les raccordements ne soient eff ectués.

EN
