NevoSwitch 714505 - Commutateur TV TELEVES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur TV multiswitch
Marque	Televes
Modèle	NevoSwitch 714505
Catégorie	Commutateur TV
Nombre d'entrées	5 (SAT, TERR, etc.)
Nombre de sorties usager	16
Nombre de sorties de passage	5
Alimentation	12 Vdc via jack, polarité basse verticale, entrée/sortie TERR, ou 12-18 V sur sorties usager
Consommation électrique	Variable selon nombre d'usagers connectés (système ECO, 0 A si aucun usager)
Dimensions (L x l x h)	Environ 200 x 130 x 50 mm
Poids	Environ 0,5 kg
Température de fonctionnement	0 °C à 50 °C
Installation	Montage mural, ne pas obstruer les entrées de ventilation
Sécurité	Ne pas exposer à l'humidité, aux chocs, aux sources de chaleur ou aux agents corrosifs
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles pour l'utilisateur. Contactez un professionnel en cas de panne.
Informations générales	Permet la cascade de plusieurs commutateurs pour augmenter le nombre d'usagers. Contrôle individuel du niveau de signal en sortie (sauf gamme QUAD). Compatible avec les LNB QUAD.

FOIRE AUX QUESTIONS - NevoSwitch 714505 TELEVES

Comment alimenter le NevoSwitch 714505 ?

L'alimentation peut se faire via le jack 12 V, la polarité basse verticale (12 Vdc), l'entrée/sortie TERR, ou en envoyant 12-18 V sur les connecteurs de sortie usager.

Que faire si aucun usager n'est connecté ?

Le système ECO réduit la consommation à 0 A si aucun usager n'est connecté et qu'il n'y a pas d'alimentation locale. Pour voir le signal terrestre, au moins un usager doit être connecté.

Comment cascader plusieurs commutateurs ?

Utilisez les sorties de passage (5 sorties) pour relier en cascade plusieurs commutateurs. Le dernier commutateur doit être configuré en mode terminal avec le switch 2 et des charges 75 ohms sur les sorties de passage.

Comment régler le niveau de signal en sortie ?

Le contrôle individuel du niveau de signal est possible sur les sorties usager, sauf sur la gamme QUAD. Utilisez les réglages disponibles sur l'appareil (non détaillé).

Quels types de LNB sont compatibles ?

Le multiswitch génère les combinaisons de tensions nécessaires pour les LNB QUAD. Il est compatible avec n'importe quelle LNB QUAD.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que les fusibles (si présents) sont intacts. Assurez-vous qu'au moins un récepteur est connecté pour alimenter le système si l'alimentation locale est absente.

Où placer les charges 75 ohms ?

Placez des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade, et configurez-le en terminal via le switch 2.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil doit être installé à l'intérieur, à l'abri de l'humidité, de la poussière et des insectes. Ne pas exposer aux intempéries.

Comment nettoyer le commutateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

Quelle est la garantie de l'appareil ?

La garantie standard est de 2 ans. Consultez les conditions générales de vente pour plus de détails.

MODE D'EMPLOI NevoSwitch 714505 TELEVES

Nouvelle gamme de commutateurs dotés de 5 entrées et d'un certain nombre de sorties usager (4 à 32 selon la référence). Il dispose également de 5 autres sorties de passage qui permettent d'installer en cascade plusieurs commutateurs et ainsi augmenter le nombre d'usagers total de l'installation.

Dispose des options d'alimentation suivantes :

• A travers le jack de l'alimentation (12V)
• A travers la polarité basse verticale (12Vdc)
• A travers l'entrée ou la sortie du signal terrestre
• En envoyant entre 12 et 18V sur les connecteurs de sortie usager

Le 12Vdc passe par les entrées/sorties TERR, V-LOW, l'alimentation des préamplifi cateurs, antennes BOSS, LNB ou autres éléments cascadés.

Pour les références QUAD, le multiswitch génère les différentes combinaisons de tensions nécessaires à rendre les entrées SAT compatibles avec n'importe quelle LNB QUAD.

Il est possible de sélectionner le sens du passage courant de l'entrée/sortie TERR avec le switch 1.

Cette gamme incorpore le système ECO qui permet de réduire la consommation de l'installation dès lors que le nombre d'usagers connectés diminue. Ainsi, la consommation devient nulle (0 A) dans le cas où aucun usager n'est connecté et qu'il n'existe pas d'alimentation locale. Dans ce cas de figure, pour pouvoir voir le signal terrestre, il est nécessaire qu'au moins un usager se connecte au système pour l'alimenter.

Pour un fonctionnement correct de l'installation, il est nécessaire de placer des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et le confi gurer par le biais du switch 2 en tant que commu-

tateur terminal.

Cela permet de contrôler individuellement le niveau de signal en sortie de chaque usager (option non disponible sur la gamme QUAD).

EN

Ces produits ont été conçus de manière à pouvoir compléter la gamme antérieure de MSW et ainsi pouvoir facilement augmenter le nombre d'usagers d'une installation en optimisant le signal de sortie pour chacun.

Sur les amplifi cateurs, moyennant un switch, il est possible d'activer/désactiver le passage courant pour alimenter les préamplifi cateurs, antennes BOSS etc...

EN

Signal de passage en mode cascadable ou charge en mode terminal.

Pour que le système soit opérationnel MSW/LNB/MRD, il faut au moins un récepteur en fonctionnement.

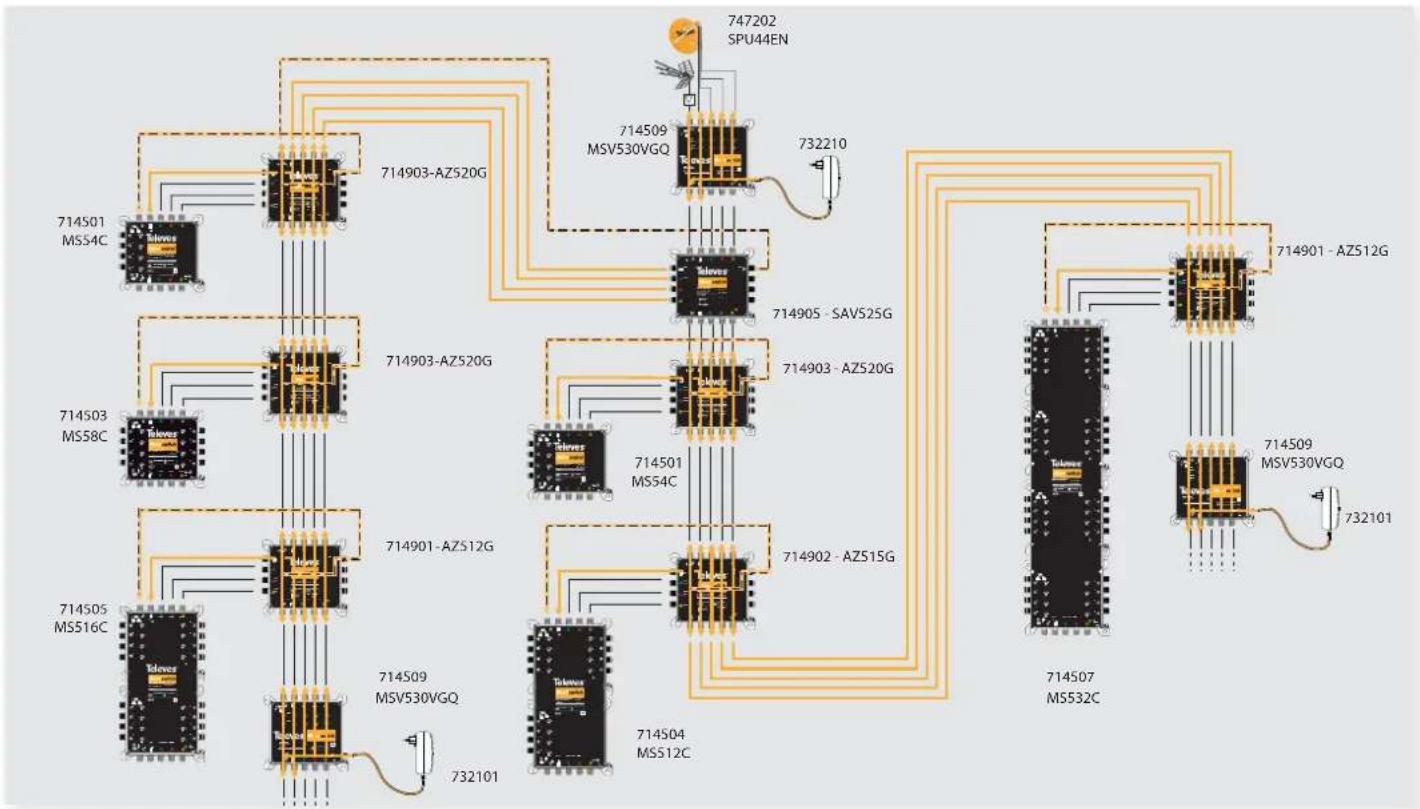

Exemple d'application

Anwendungsbeispiel

قيبطت لاثمً

Conditions générales d'installation

• Ne pas obstruer les entrées de ventilation et laisser de l'espace autour de l'appareil.
• Ne pas placer l'appareil dans un environnement agressif, près d'une source de chaleur ou dans un milieu fortement acide ou humide.
• Ne pas exposer l'appareil à des impacts mécaniques, chutes ou vibrations; il doit être protégé des éléments extérieurs (poussière, liquides, insectes...)
• Brancher l'appareil à une prise située à proximité et facilement accessible. Pour débrancher tirer sur la prise et jamais sur le câble. Installation en fixation murale.
• Ne jamais brancher l'appareil sur le secteur avant que tous les raccordements ne soient éff ectués.
