NevoSwitch 714506 - Commutateur TV TELEVES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur TV multiswitch
Marque	Televes
Modèle	NevoSwitch 714506
Nombre d'entrées	5
Nombre de sorties usager	4 à 32 selon la référence
Nombre de sorties de passage	5
Système ECO	Oui, consommation réduite à 0 A sans usager ni alimentation locale
Alimentation	12Vdc via jack, polarité basse verticale, ou entrée/sortie terrestre ; 12-18V sur sorties usager
Pass-through 12Vdc	Sur entrées/sorties TERR, V-LOW, pour préamplificateurs, antennes BOSS, LNB
Configuration cascade	Switch 2 pour mode terminal ; charges 75 ohms sur sorties de passage du dernier commutateur
Contrôle individuel de niveau	Oui (sauf gamme QUAD)
Compatibilité	MSW, LNB, MRD, antennes BOSS, préamplificateurs
Installation	Fixation murale, ne pas obstruer les entrées de ventilation
Sécurité	Débrancher avant tout raccordement ; éviter chaleur, humidité, chocs mécaniques
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - NevoSwitch 714506 TELEVES

Comment alimenter le NevoSwitch 714506 ?

L'alimentation se fait via le jack (12V), la polarité basse verticale (12Vdc), l'entrée ou sortie du signal terrestre, ou en envoyant 12 à 18V sur les connecteurs de sortie usager.

Comment configurer le commutateur en mode terminal ?

Placez des charges de 75 ohms sur les sorties de passage du dernier commutateur de la cascade et actionnez le switch 2 pour le configurer comme commutateur terminal.

Que faire si aucun usager n'est connecté ?

Le système ECO réduit la consommation à zéro (0 A) si aucun usager n'est connecté et qu'il n'y a pas d'alimentation locale. Pour voir le signal terrestre, au moins un usager doit se connecter.

À quoi sert le switch 1 ?

Le switch 1 permet de sélectionner le sens du passage du courant de l'entrée/sortie TERR (terrestre).

Puis-je cascader plusieurs commutateurs ?

Oui, grâce aux 5 sorties de passage, vous pouvez installer en cascade plusieurs commutateurs pour augmenter le nombre total d'usagers.

Quelle charge faut-il mettre sur les sorties de passage ?

Il est nécessaire de placer des charges de 75 ohms sur les sorties de passage du dernier commutateur de la cascade.

Pourquoi le signal terrestre n'apparaît-il pas ?

Pour un fonctionnement correct, au moins un récepteur doit être connecté et alimenter le système. Sans récepteur actif, le commutateur ne fonctionne pas.

Comment contrôler individuellement le niveau de signal ?

Le contrôle individuel du niveau de signal en sortie de chaque usager est possible sur la plupart des modèles, mais pas sur la gamme QUAD.

Quelles précautions d'installation respecter ?

Ne pas obstruer les entrées de ventilation, laisser de l'espace autour de l'appareil, éviter les environnements agressifs, chaleur, humidité, poussière, insectes, et ne jamais brancher avant d'avoir effectué tous les raccordements.

Comment activer le pass-through pour les préamplificateurs ?

Sur les amplificateurs, un switch permet d'activer/désactiver le passage du courant pour alimenter les préamplificateurs, antennes BOSS, etc.

MODE D'EMPLOI NevoSwitch 714506 TELEVES

Nouvelle gamme de commutateurs dotés de 5 entres et d'un certain nombre de sorties usager (4 à 32 selon la référence). Il dispose également de 5 autres sorties de passage qui permettent d'installer en cascade plusieurs commutateurs et ainsi augmenter le nombre d'usagers total de l'installation.

Dispos des options d'alimentation suivantes :

• A travers le jack de l'alimentation (12V)
  -A travers la polarite basse verticale (12Vdc)
  -A travers l'entrée ou la sortie du signal terrestre
• En envoyant entre 12 et 18V sur les connecteurs de sortie usager

Le 12Vdc passage par les entrées/sorties TERR, V-LOW, l'alimentation des préamplifi cateurs, antennes BOSS, LNB ou autres éléments cascades.

Pour les références QUAD, le multiswitch générale des différentes combinaisons de tensions nécessaires à rendre les entrées SAT compatibles avec n'importe toute LNB QUAD.

Il est possible de selectionner le sens du passage courant de l'entrée/sorting TERR avec le switch 1.

Cette gamme incorpore le système ECO qui permet de réduire la consommation de l'installation des lors que le nombre d'usagers connectés diminue. Ainsi, la consommation devient nulle (0 A) dans le cas où aucun usager n'est connecté et qu'il n'existe pas d'alimentation locale. Dans ce cas de fi gure, pour pouvoir voir le signal terrestre, il est nécessaire qu'au moins un usager se connecte au système pour l'alimenter.

Pour un fonctionnement correct de l'installation, il est nécessaire de placer des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et le confi gurer par le biais du switch 2 en tant que commu

tateur terminal.

Cela permet de contrôler individuellement le niveau de signal en sortie de chaque usager (option non disponible sur la gamme QUAD).

EN

Ces produits ont ete concus de maniere a pouvoir completer la gamme anterieure de MSW et ainsi pouvoir facilement augmenter le nombre d'usagers d'une installation en optimisant le signal de sortie pour chacun.

Sur les amplifi cateurs, moyennant un switch, il est possible d'activer/désactiver le passage courant pour alimentier les préamplifi cateurs, antennes BOSS etc...

EN

Signal de passage en mode cascadable ou charge en mode terminal.

Pour que le système soit opérationnel MSW/LNB/ MRD, il faut au moins un recepteur en fonctionnement.

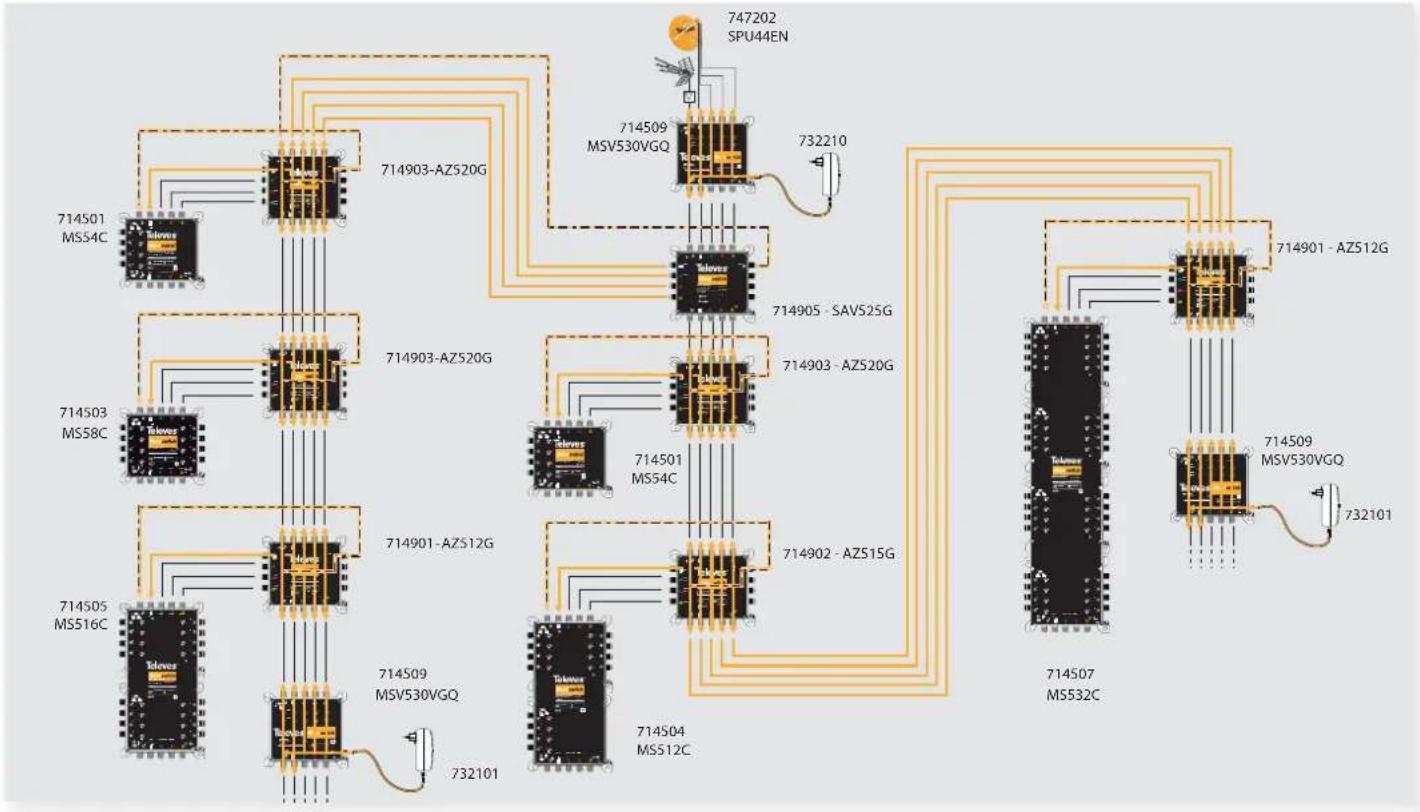

Exemple d'application

Anwendungsbeispel

P

Modo de instalación

Installation mode

Tryb instalacji

Modo de instalacao Mode d'installation

• Ne pas obstruer les entrées de ventilation et laisser de l'espace autour de l'appareil.
• Ne pas placer l'appareil dans un environnement agressif, pres d'une source de chaleur ou dans un milieu fortement acide ou humide.
• Ne pas exposer l'appareil à des impacts mécaniques, chutes ou vibrations; il doit être protégé des éléments extérieurs (poussière, liquides, insectes...)
• Brancher l'appareil à une prise située à proximé et facilement accessible. Pour débrancher titer sur la prise et jamais sur le cable. Installation en fi xation murale.
• Ne jamais brancher l'appareil sur le secteur avant que tous les raccordements ne soient effuctués.
