| Type de produit | Réfrigérateur intégrable |
| Marque | Fulgor Milano |
| Modèle | FM4BM30IFBI |
| Dimensions (L x P x H) | 762 mm x 635 mm x 2134 mm |
| Poids net | 164 kg |
| Alimentation électrique | 120 V, 60 Hz, 15 A, prise NEMA 5-15 P |
| Réfrigérant | R600a (isobutane), inflammable |
| Classe climatique | SN, N, ST, T (de +10°C à +43°C) |
| Capacité de charge des portes (réfrigérateur) | 25 kg (sans panneau) |
| Capacité de charge du tiroir congélateur | 10 kg |
| Pression d'eau recommandée | 25 - 80 psi (1,7 - 5,5 bar) |
| Raccordement d'eau | Uniquement eau froide, tuyau diamètre 1/2" |
| Panneaux de recouvrement | Porte réfrigérateur max 16,2 kg, porte congélateur max 9 kg |
| Épaisseur minimale du panneau de porte | 19 mm |
| Fonctions | Éclairage intérieur, distribution d'eau, fabrication de glaçons (selon modèle) |
| Installation | Intégrable, nécessite meuble dédié et ventilation |
| Inclinaison de la porte | Réversible (kit non fourni) |
| Outils nécessaires à l'installation | Perceuse, niveau à bulle, clés, tournevis, etc. |
| Fixation anti-basculement | Obligatoire, supports fournis |
| Entretien | Nettoyer les grilles de ventilation, éviter les sources de chaleur |
| Garantie | Consulter le manuel ou le revendeur |
FOIRE AUX QUESTIONS - FM4BM30IFBI Fulgor Milano
Questions des utilisateurs sur FM4BM30IFBI Fulgor Milano
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice FM4BM30IFBI - Fulgor Milano et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FM4BM30IFBI de la marque Fulgor Milano.
MODE D'EMPLOI FM4BM30IFBI Fulgor Milano
WARNING
1 - Symboles et leurs significations 2
Mise au rebut des matériaux d'emballage 2
Poids du produit 3
Capacité portante des portes 3
2 - Lieu d'installation 4
Meuble 4
Ventilation 5
Branchements électriques 5
Raccordement d'eau 5
3 - Liste des outils 6
4 - Alternatives pour l'installation 7
5 - Préparation pour l'installation 8

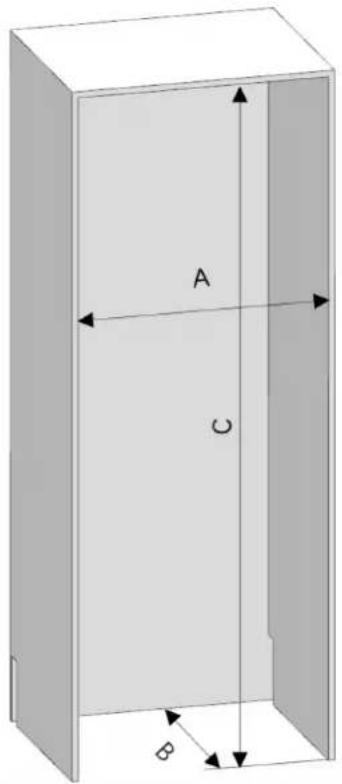

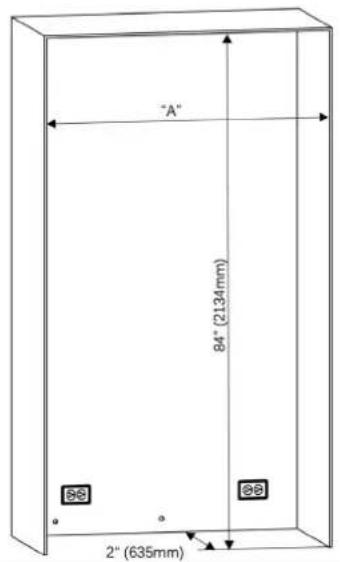

Dimensions de l'armoire 8
Emplacement du câblage électrique 9
Emplacement du circuit d'eau 9

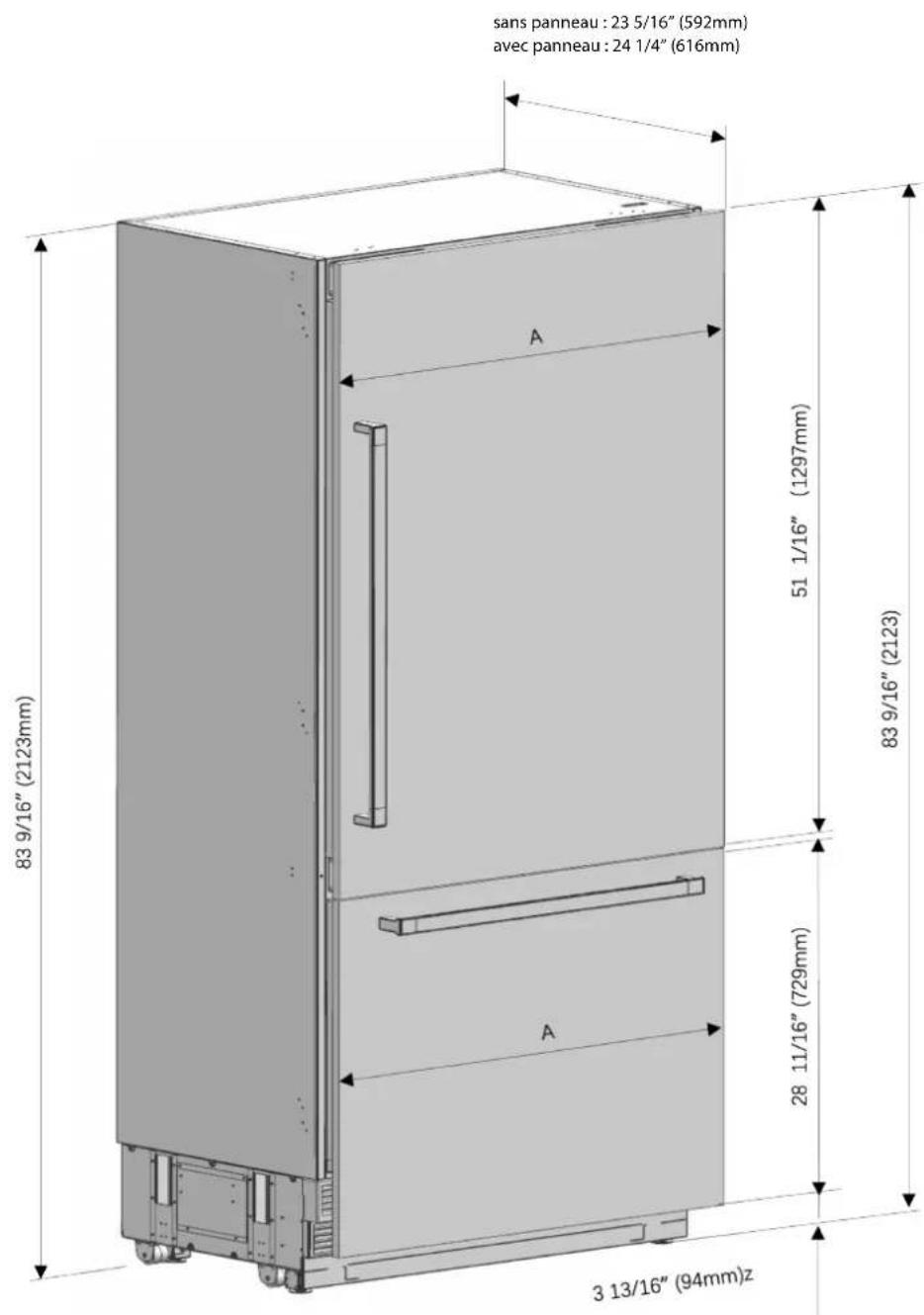

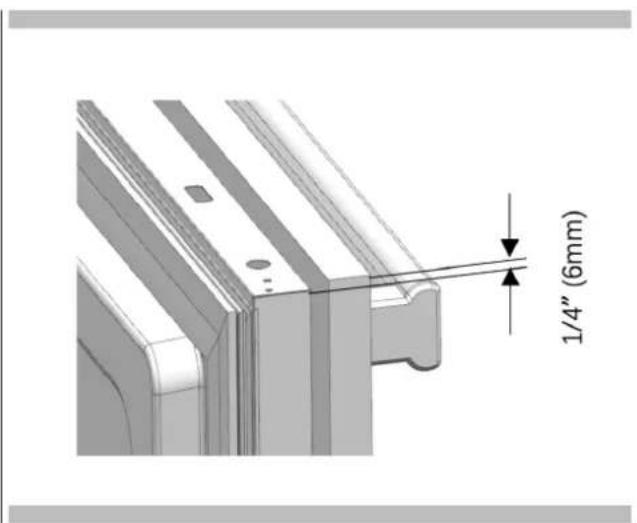

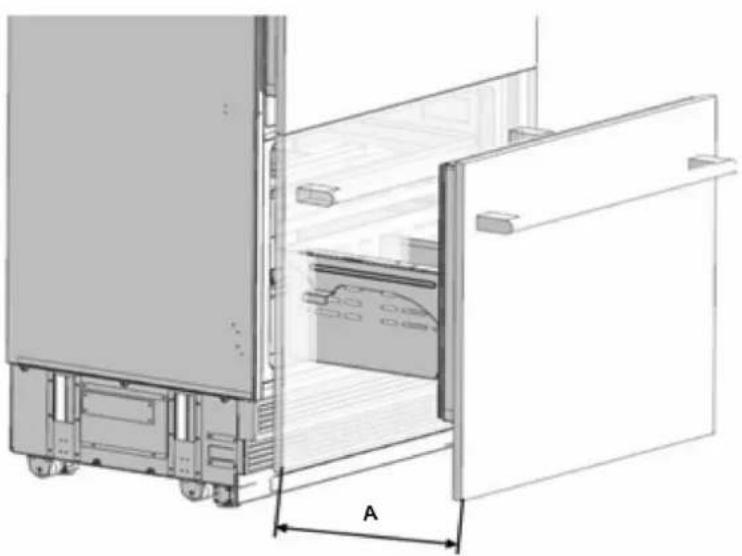

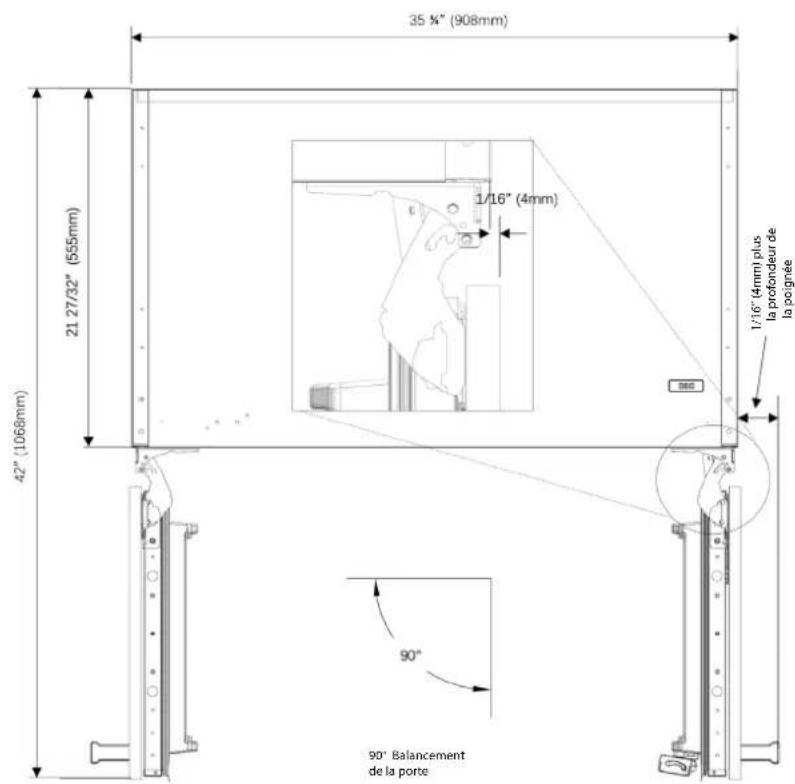

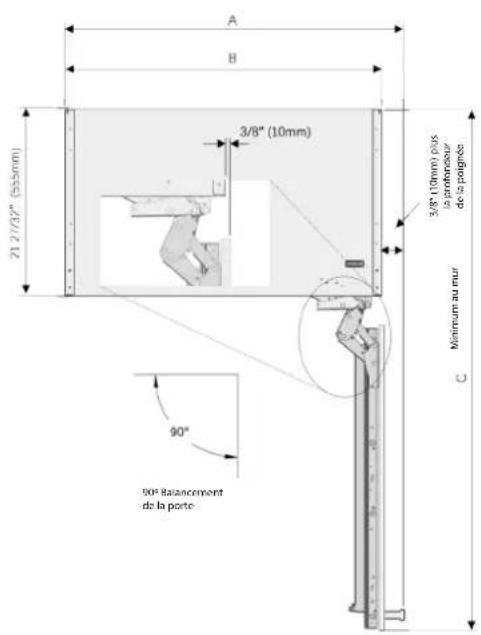

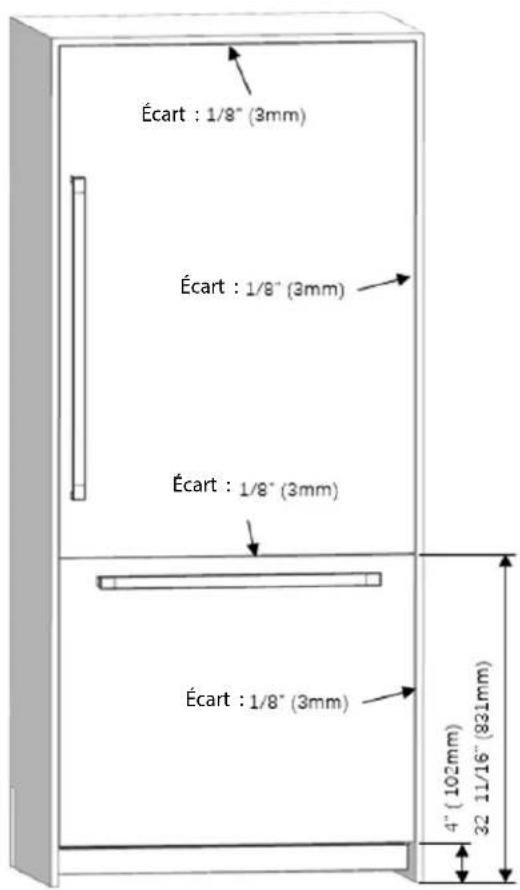

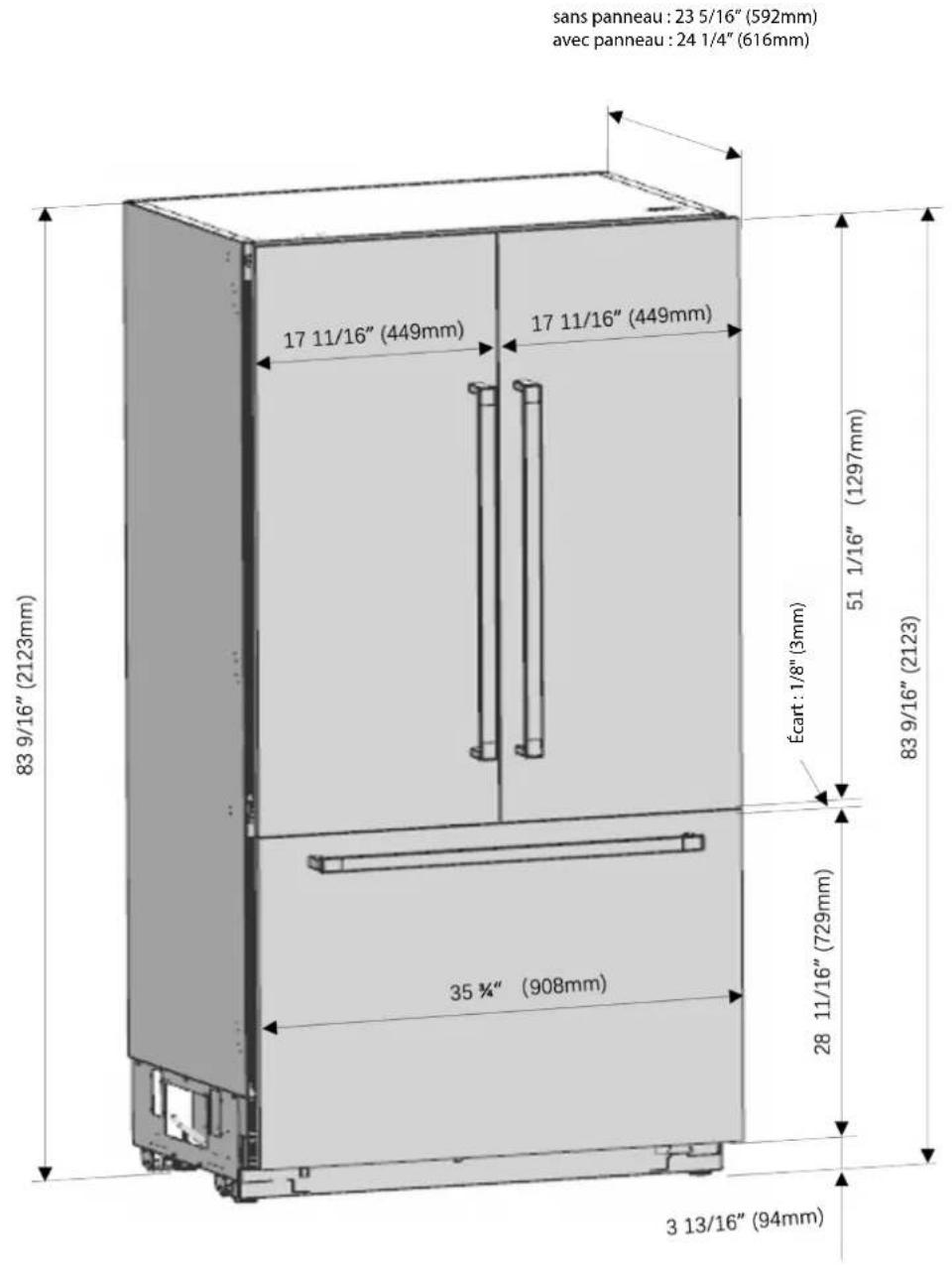

Dimensions du produit 10

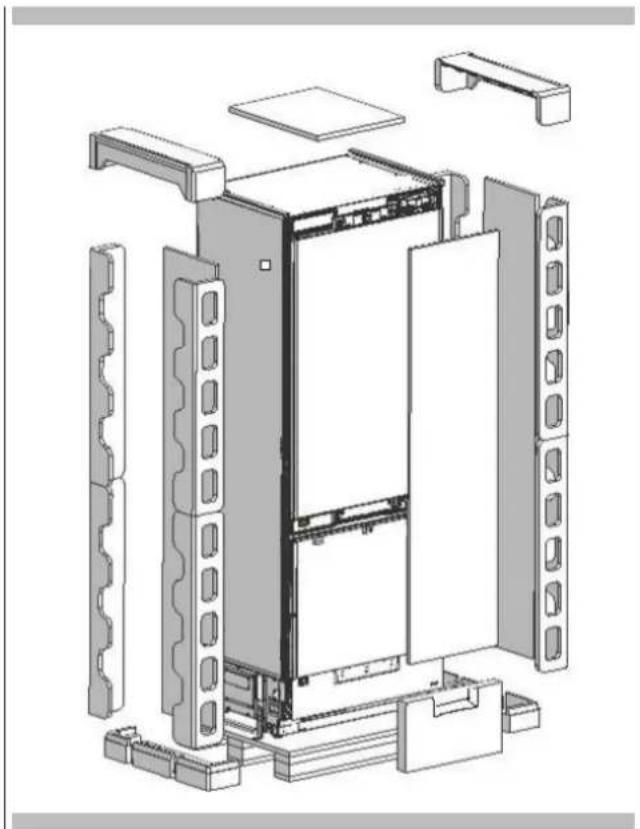

Déballage 17

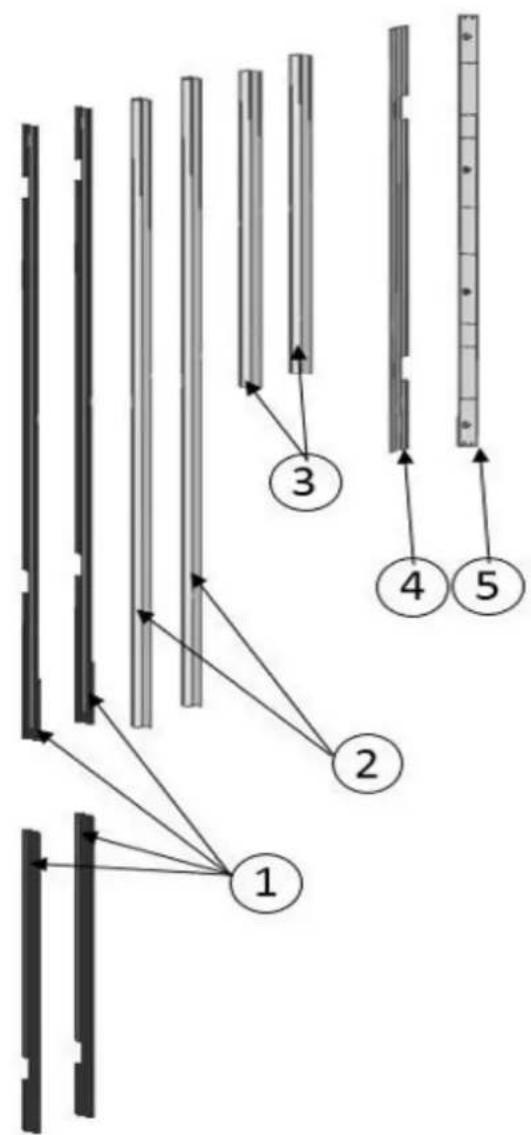

Retrait des accessoires depuis l'arrière 18
Retrait des pièces de montage dans le 19 compartiment du congélateur

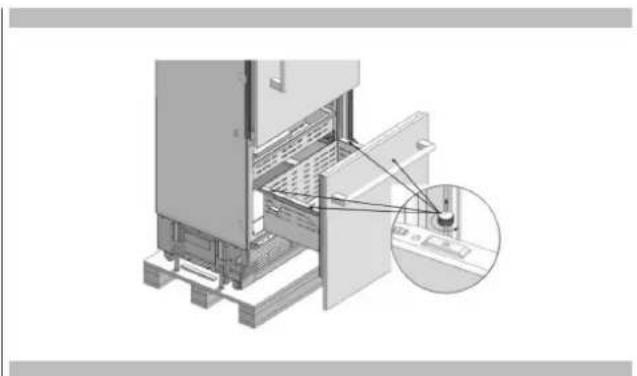

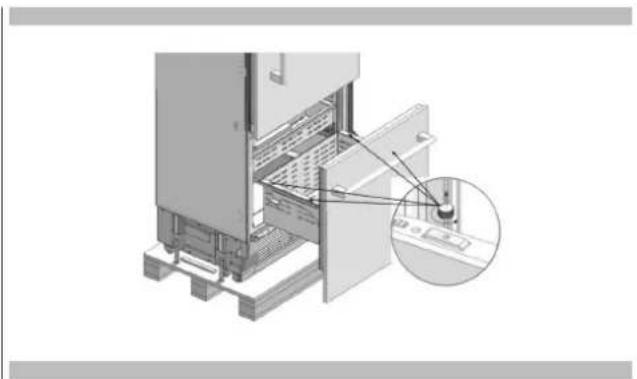

Retrait du bac du tiroir de congélation 20

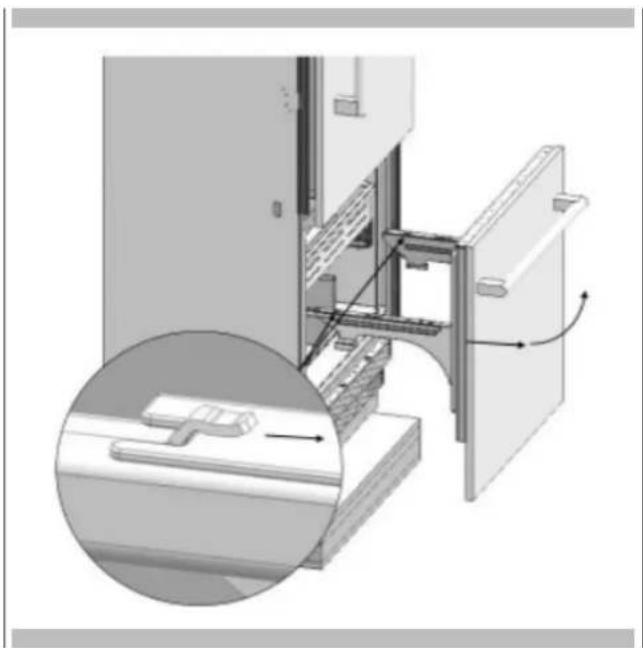

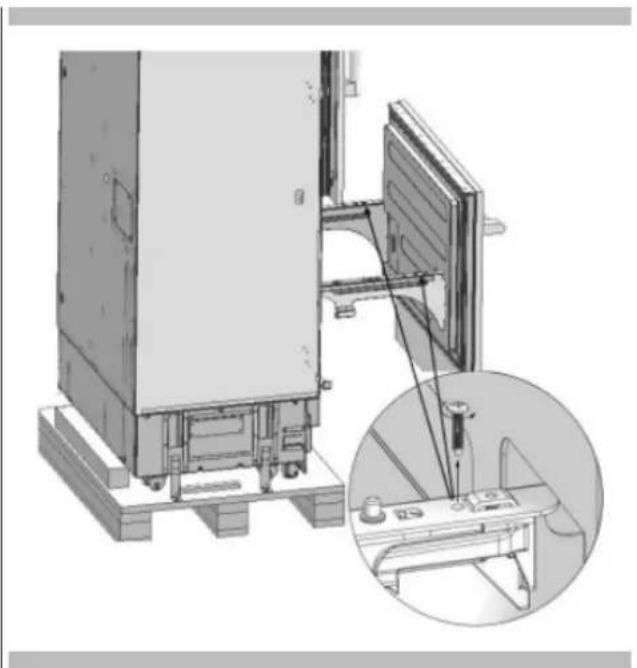

Retrait du tiroir de congélation 20

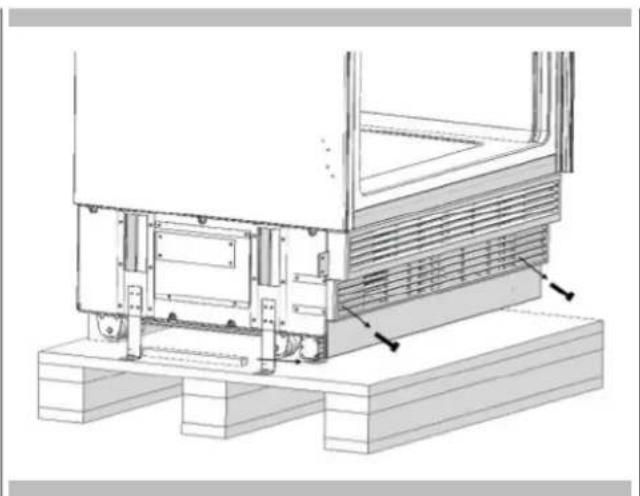

Retrait de l'ensemble de ventilation inférieur 21

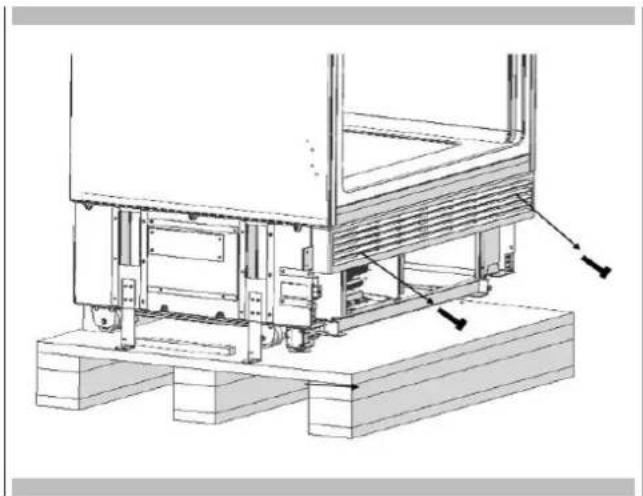

Retrait de la partie supérieure de ventilation 21
6 - Préparation pour l'installation 22

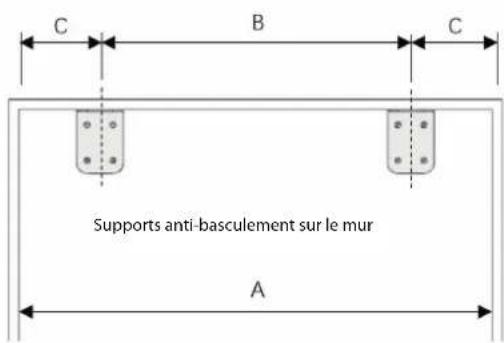

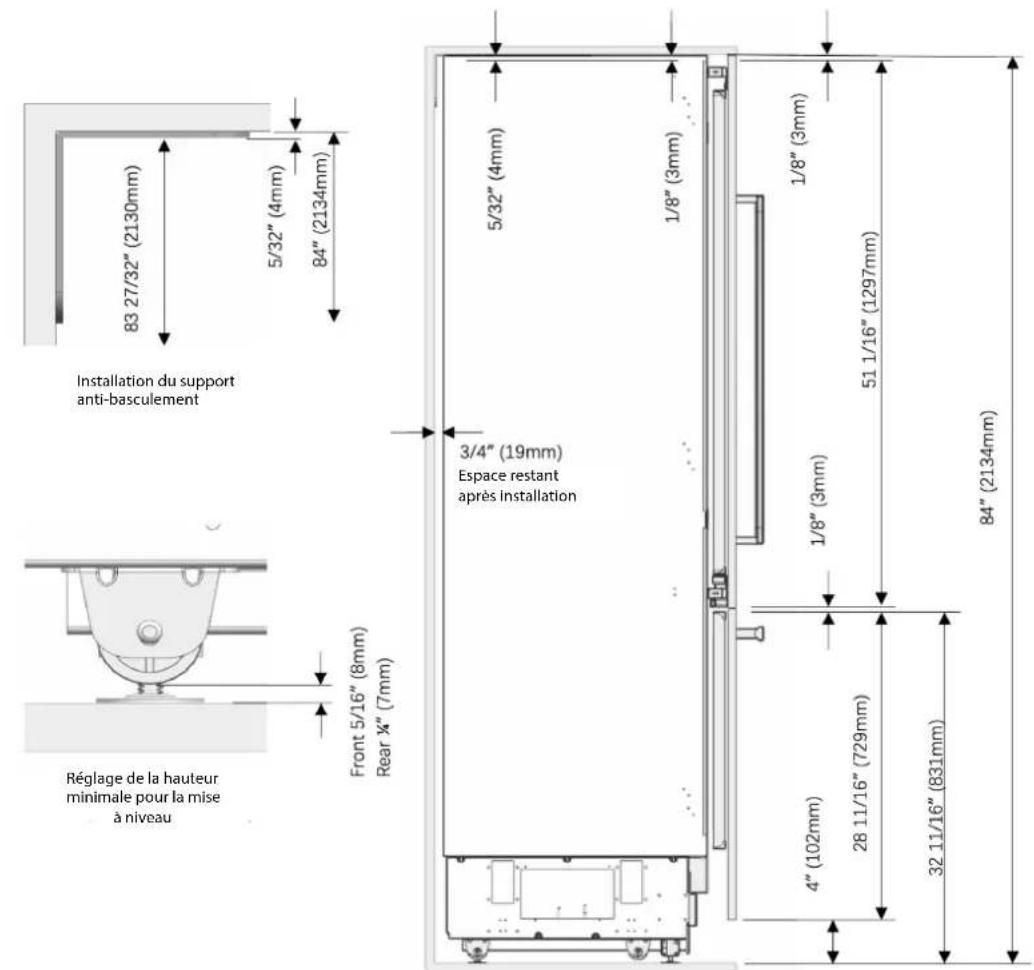

Fixation des supports anti-basculement 22
Autre méthode anti-basculement 23

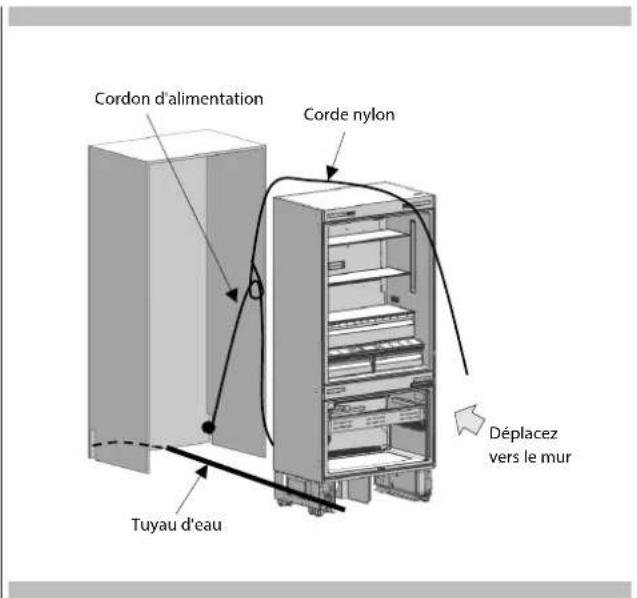

Préparation du tuyau d'eau et de la prise 23 d'alimentation
7 - Installation dans l'armoire 24

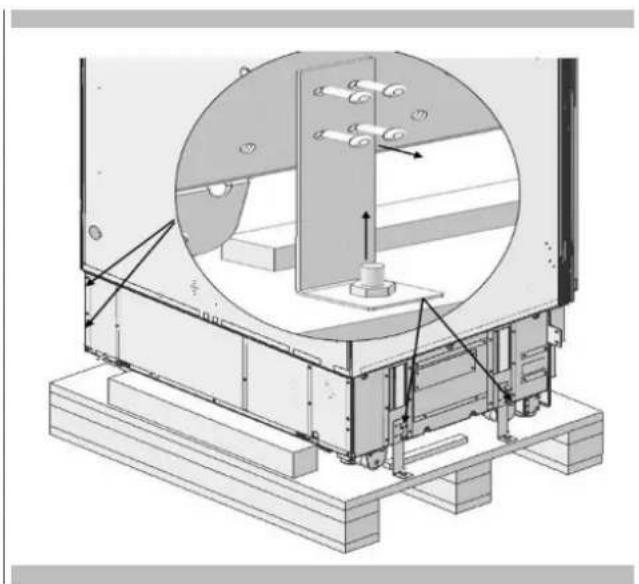

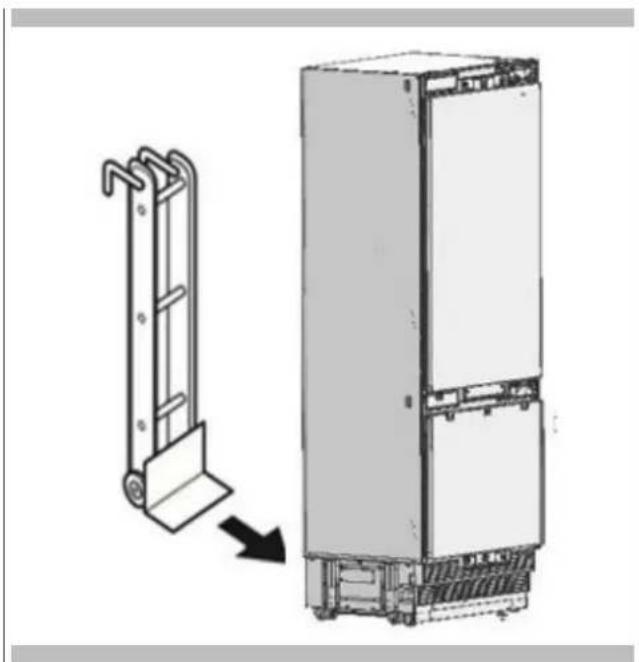

Prendre l'appareil depuis la palette en bois 24

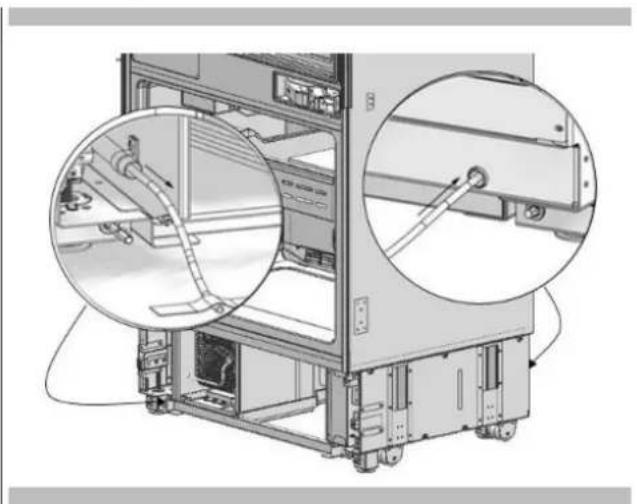

Placer l'appareil dans l'armoire 24

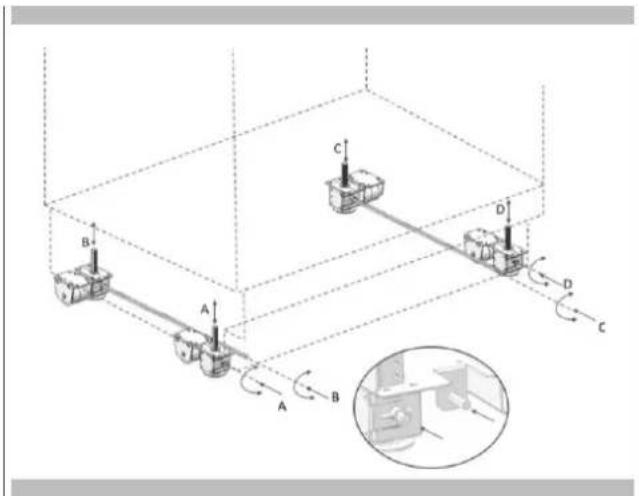

Réglage de la hauteur de l'appareil dans 25 l'armoire
Réglage de l'appareil par rapport aux parois latérales 26

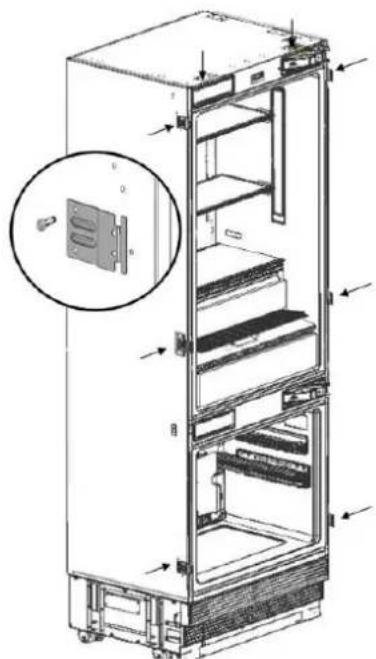

Fixation des supports de connexion de l'armoire 26
8 - Installation dans le bas 28
Raccordement d'eau 28

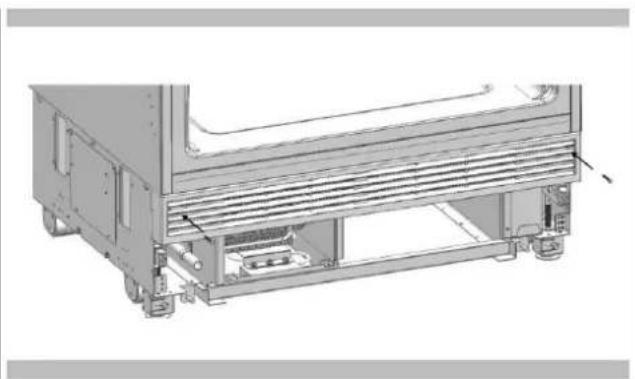

Raccord de la partie supérieure de ventilation 28

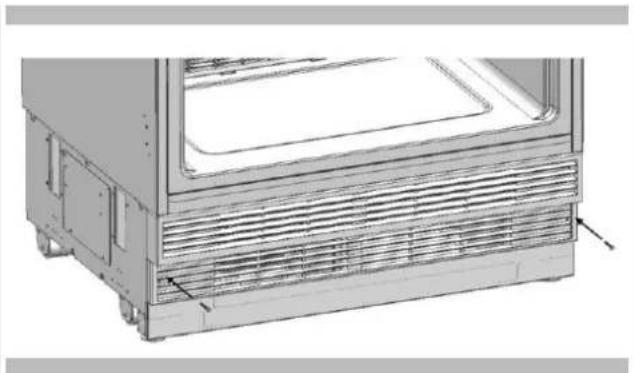

Raccord de l'ensemble de ventilation inférieur 29

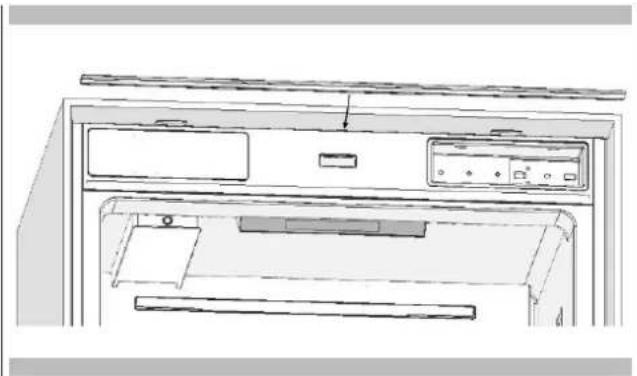

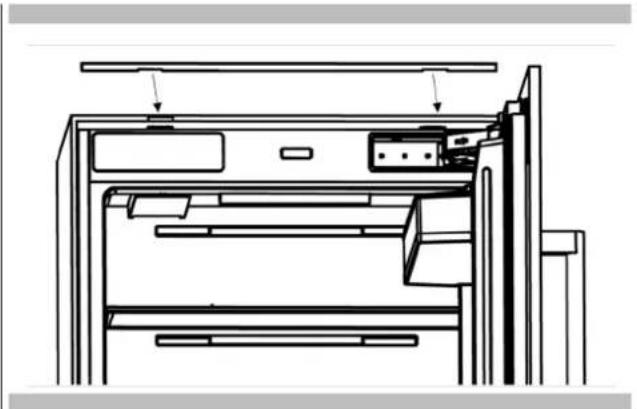

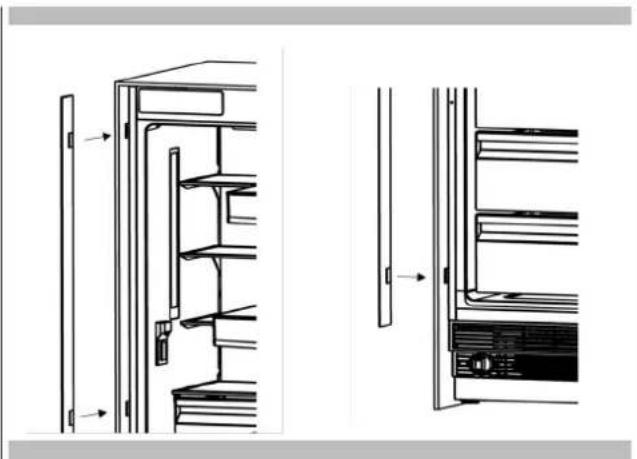

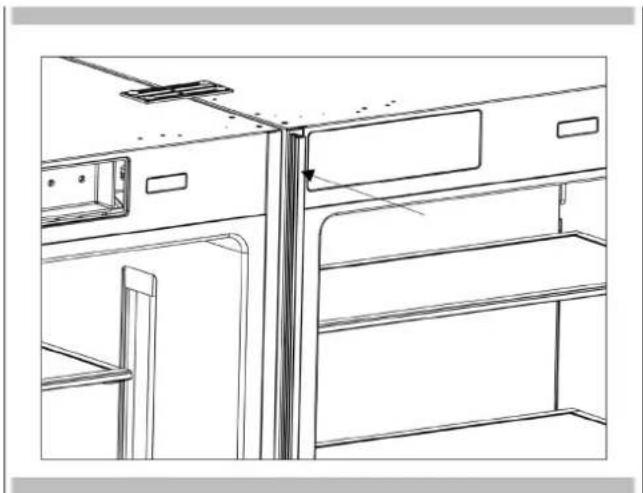

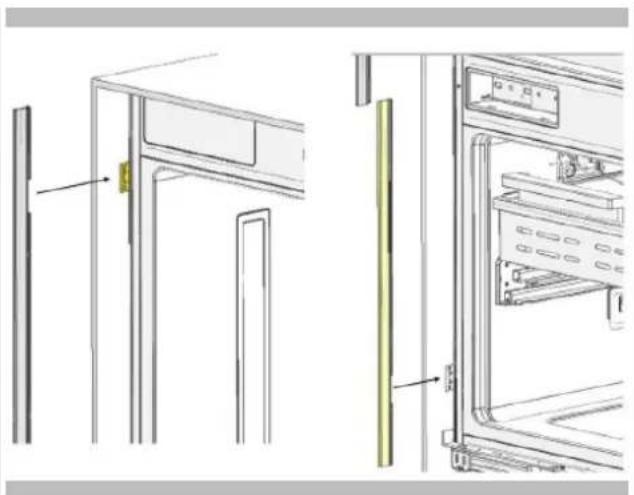

Fixation des éléments de la garniture décorative 29

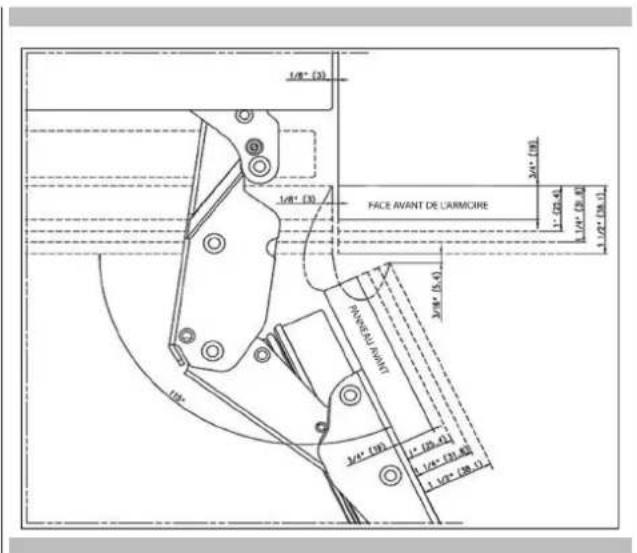

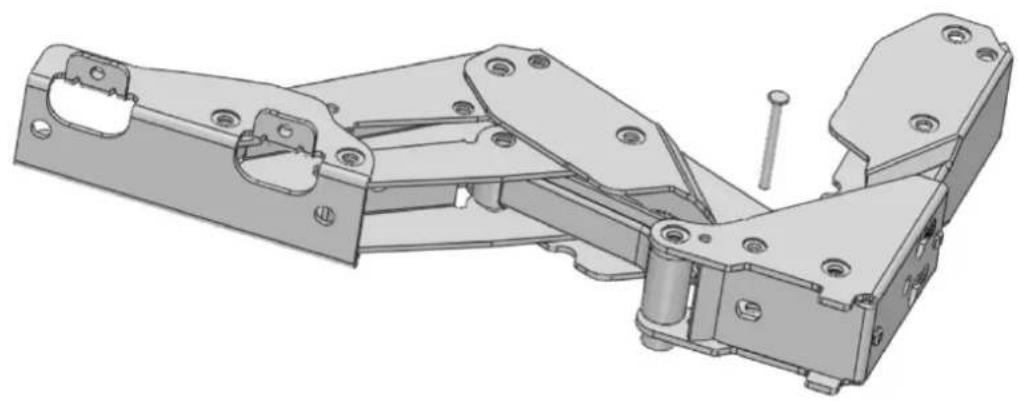

Choix de l'épaisseur de la porte 29
TABLE DES MATIÈRES PAGE

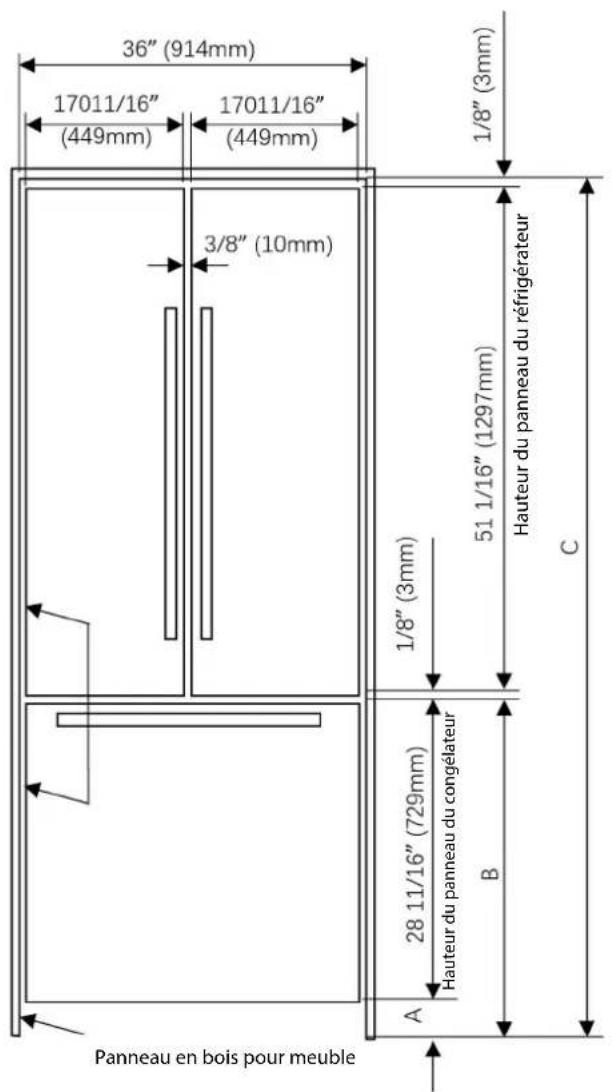

9 - Préparation du recouvrement de la porte 31

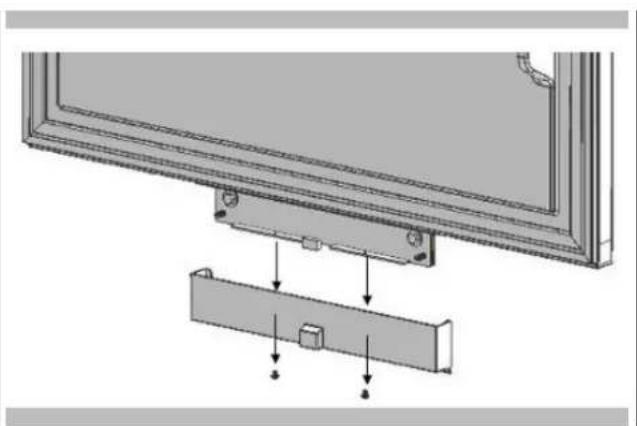

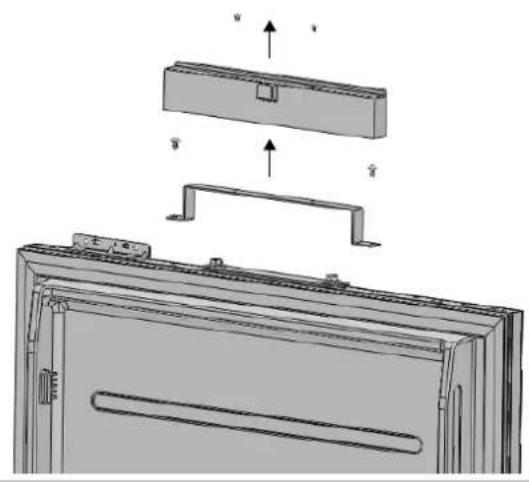

Retrait des couvercles du mécanisme 31

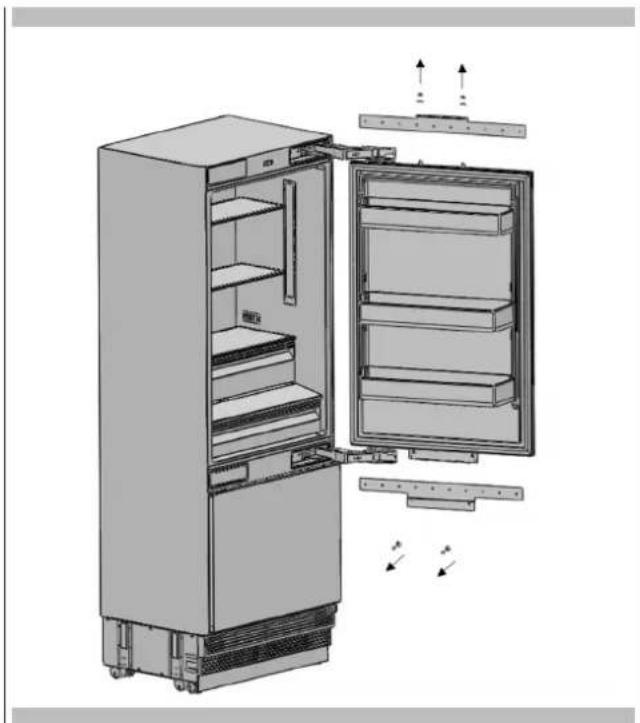

Retrait des mécanismes de réglage du 31 panneau de la prote sur le réfrigérateur

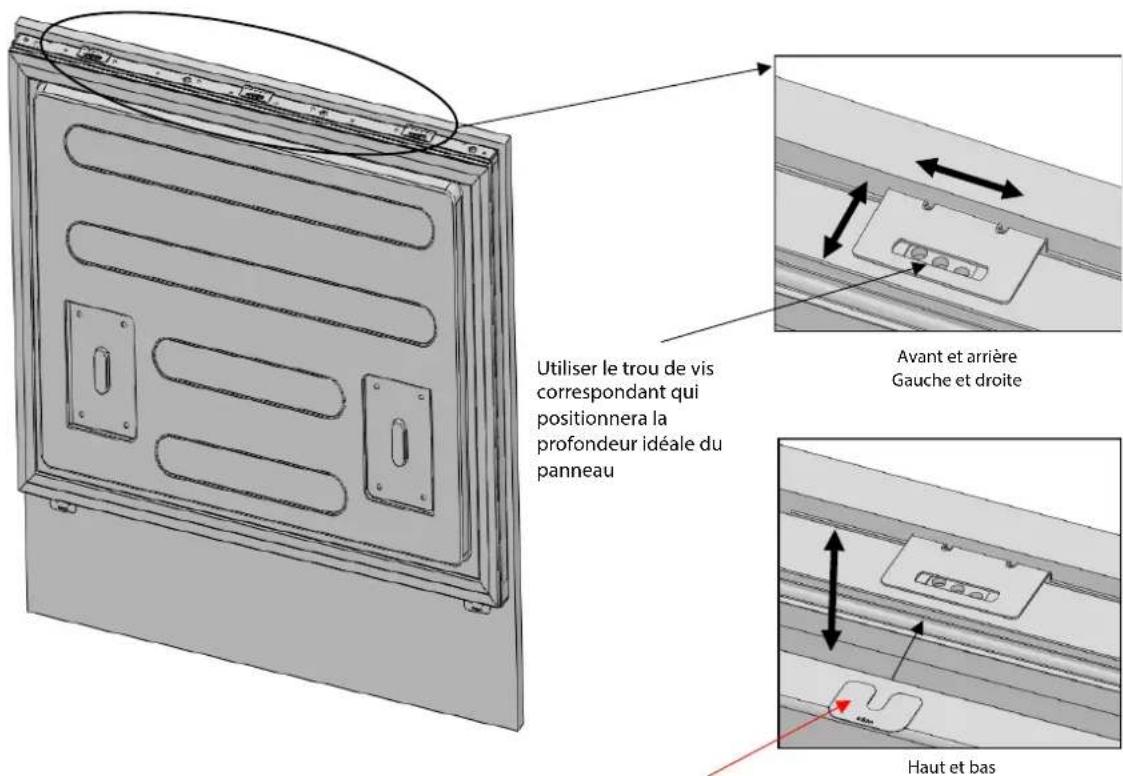

Préparation des panneaux de recouvrement 31 de la porte

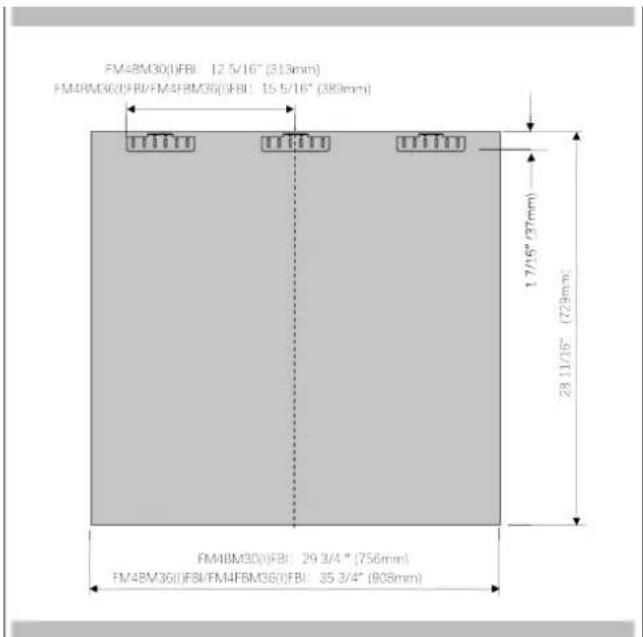

Préparation du panneau de recouvrement de la porte du réfrigérateur 32
Préparation du panneau de recouvrement de la porte du congélateur 33
Installation du panneau de recouvrement de la porte du réfrigérateur 34

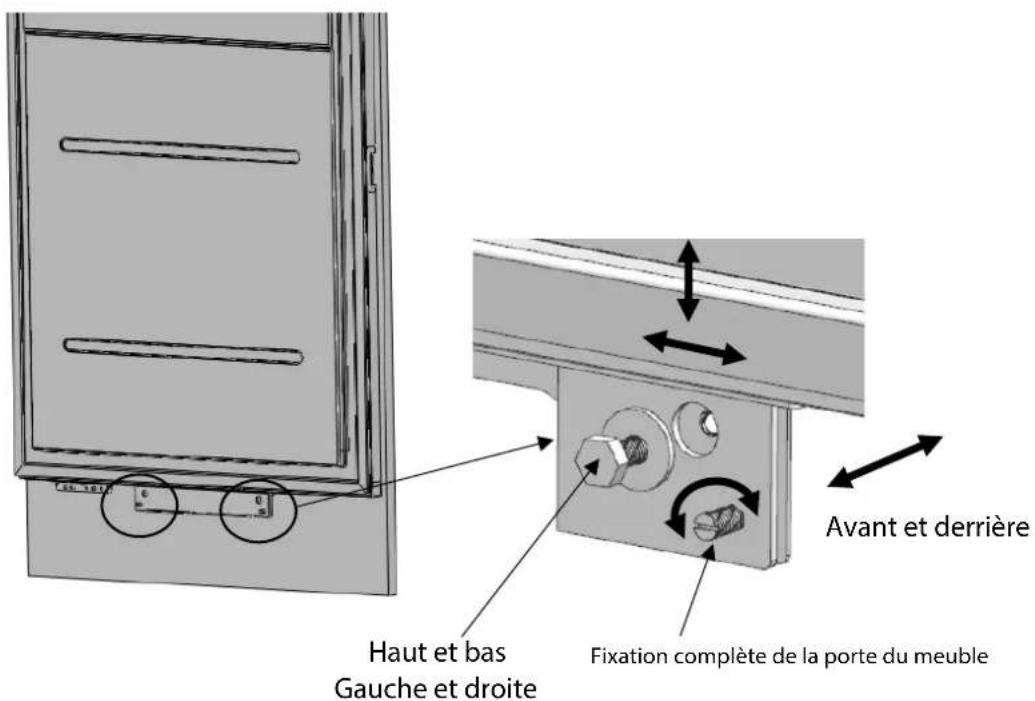

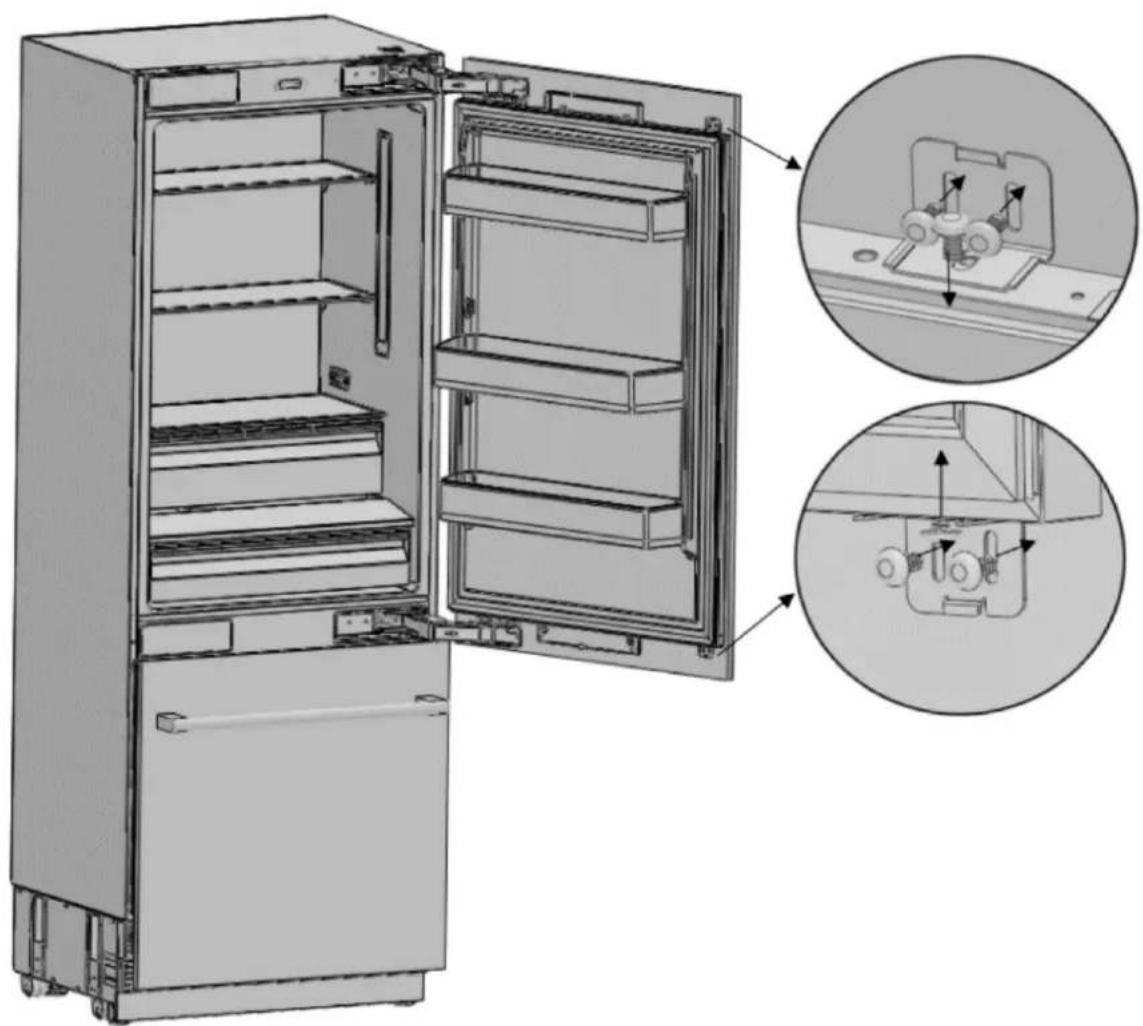

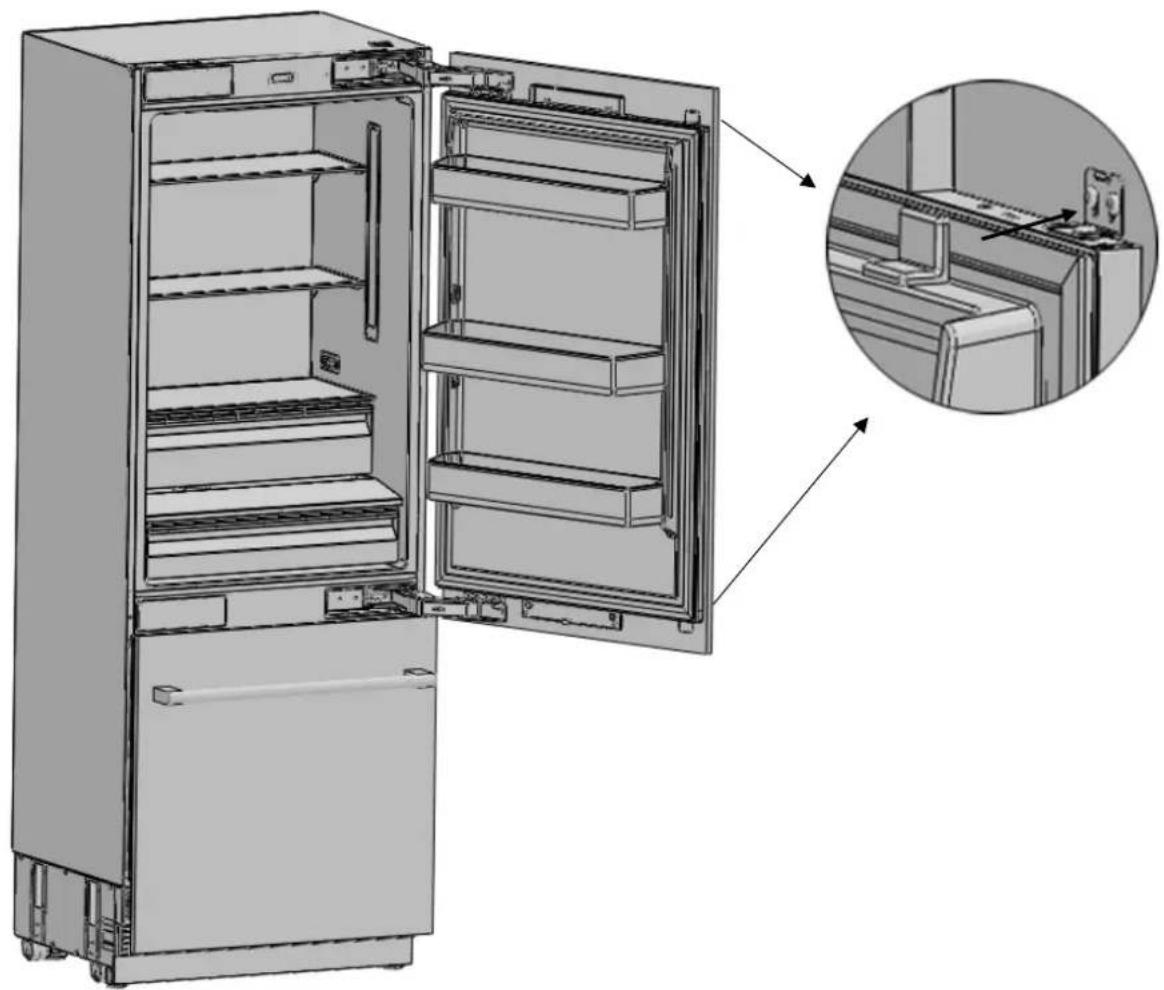

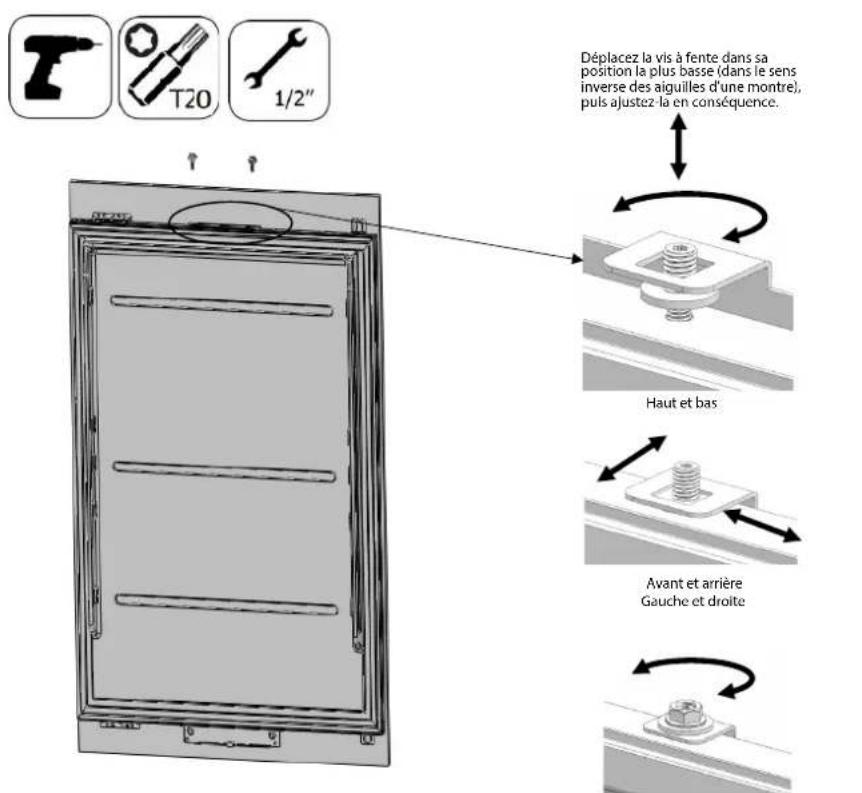

Comment aligner la porte du réfrigérateur 34 avec les boulons

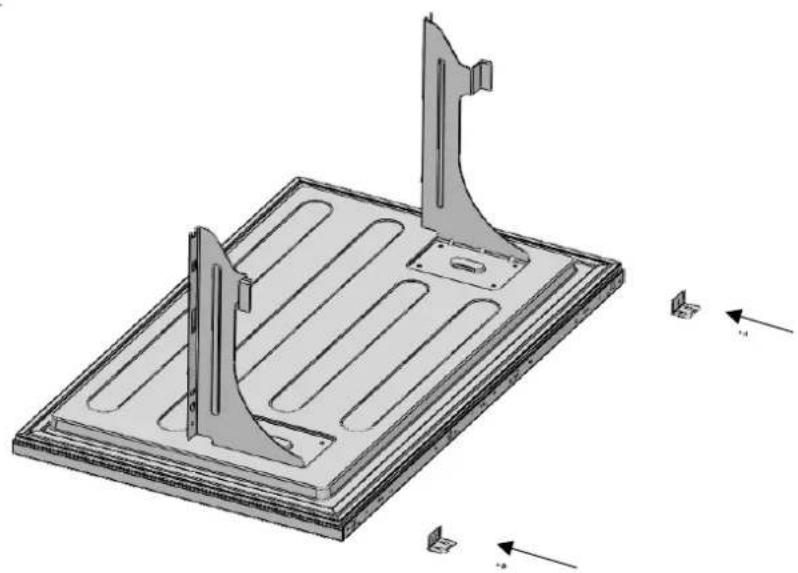

Installation du panneau de recouvrement de la porte du congélateur 40

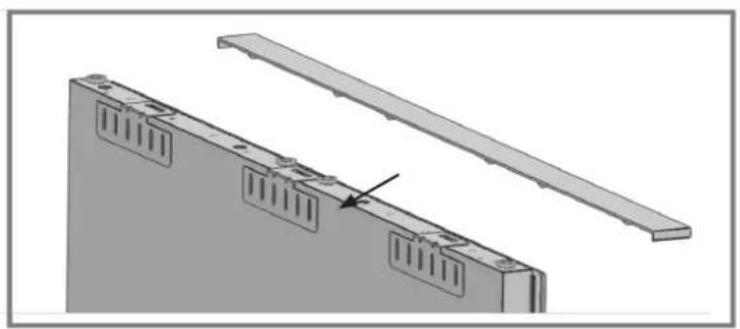

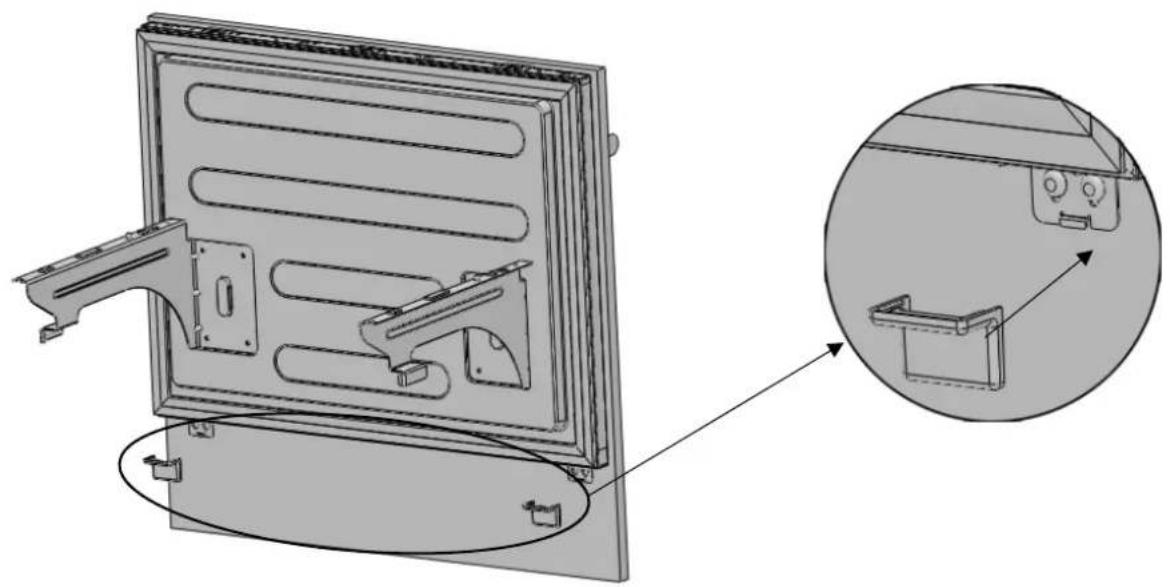

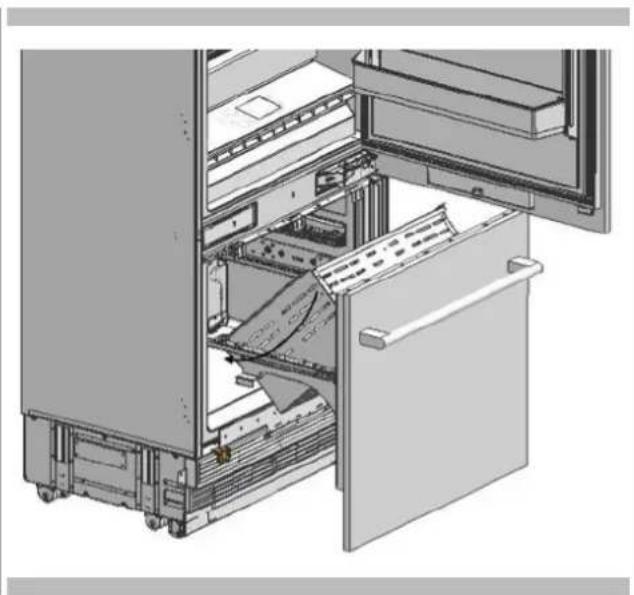

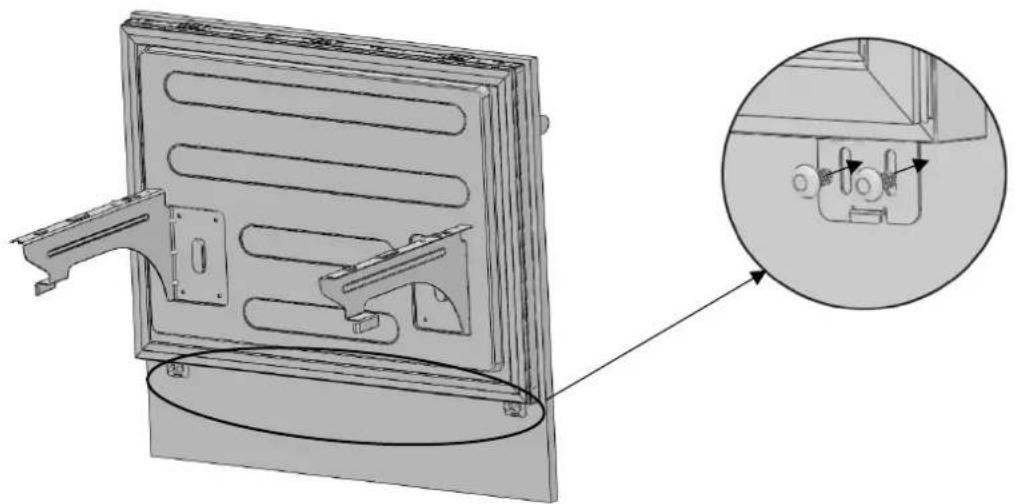

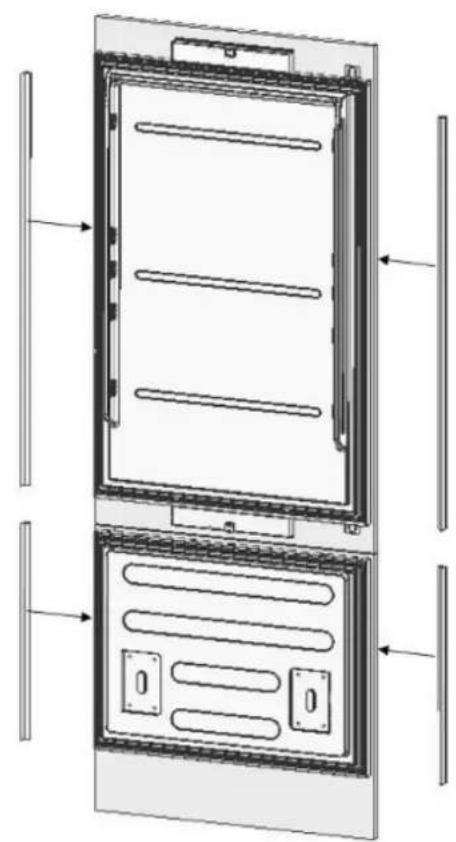

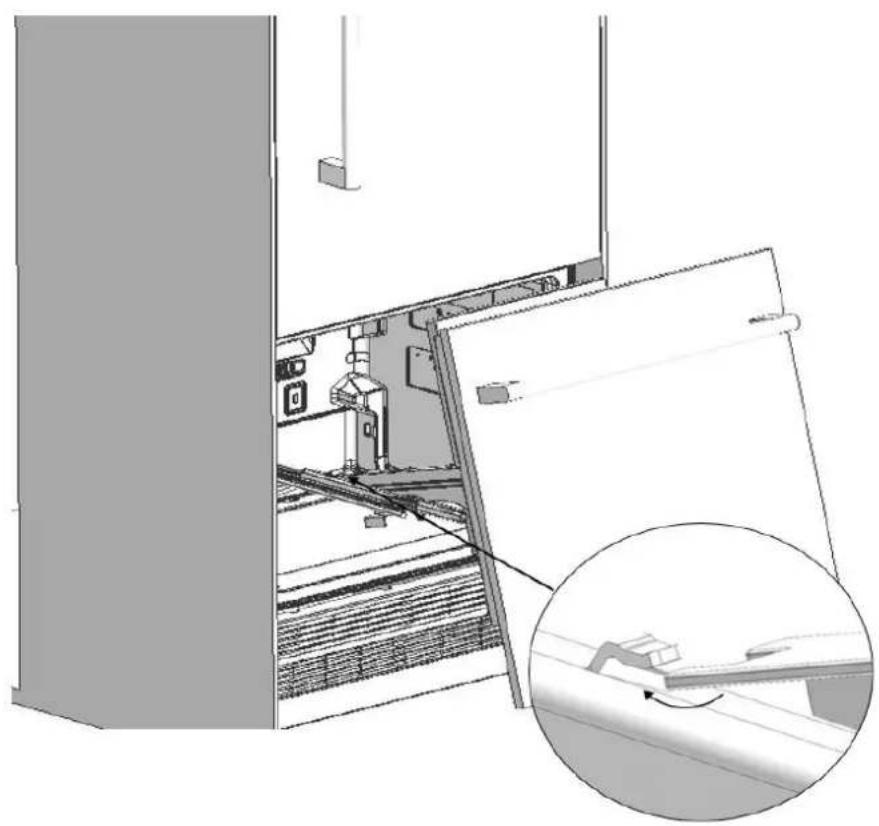

Comment aligner le panneau de recouvrement de la porte de congélation sur la section inférieure 41
10 - Réglage de la charnière 45

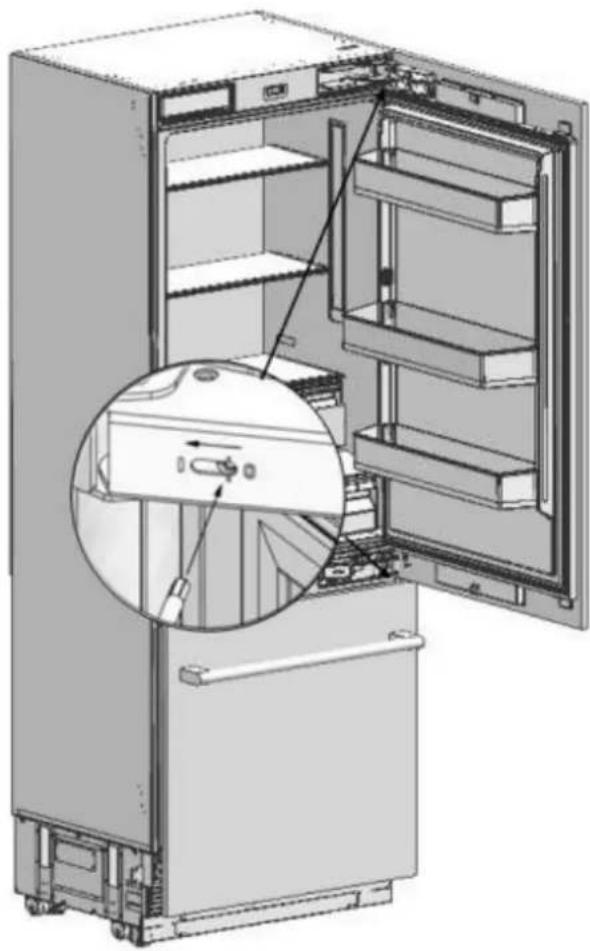

Réglage de la dureté des charnières 45
11 - Changement de la direction de la porte 46

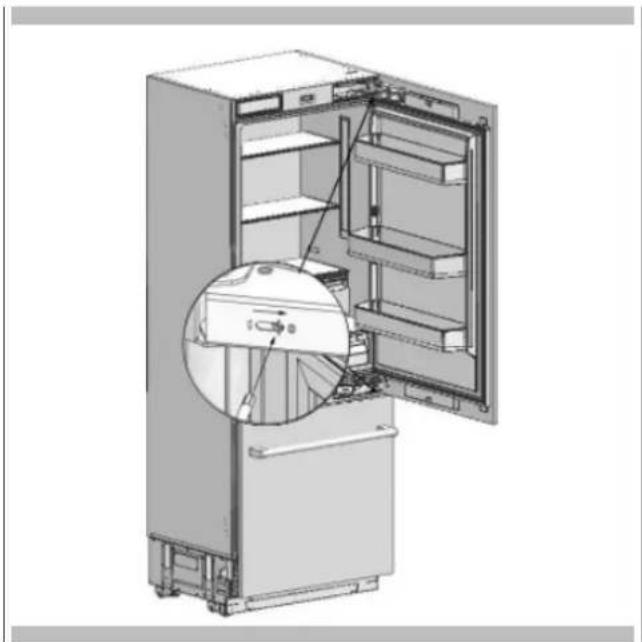

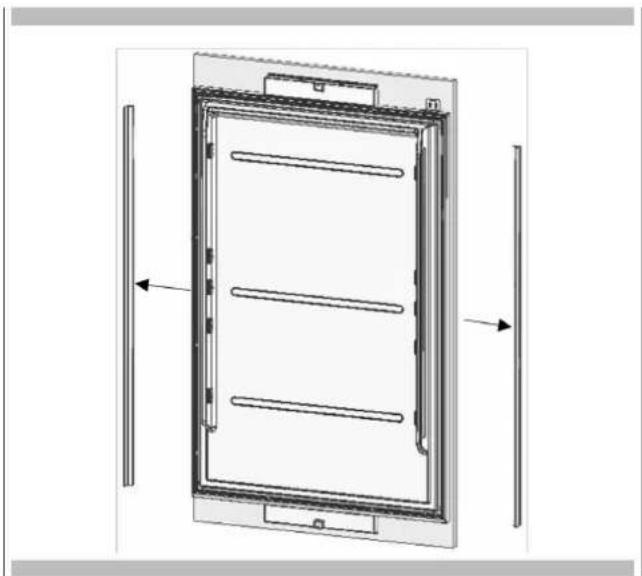

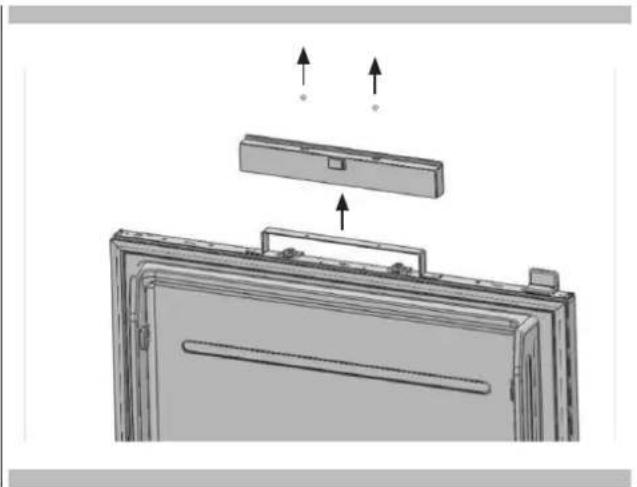

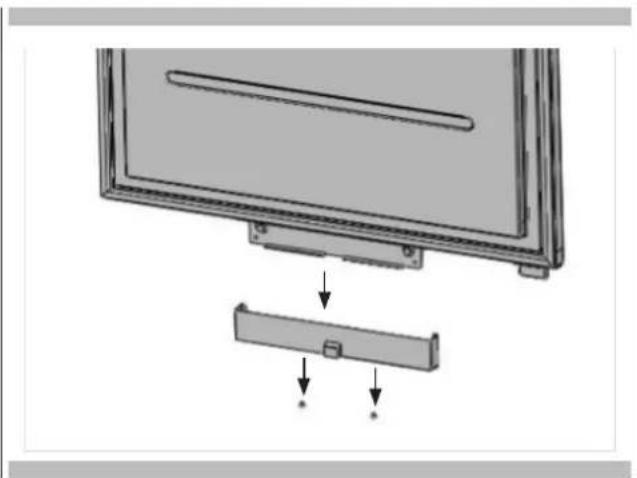

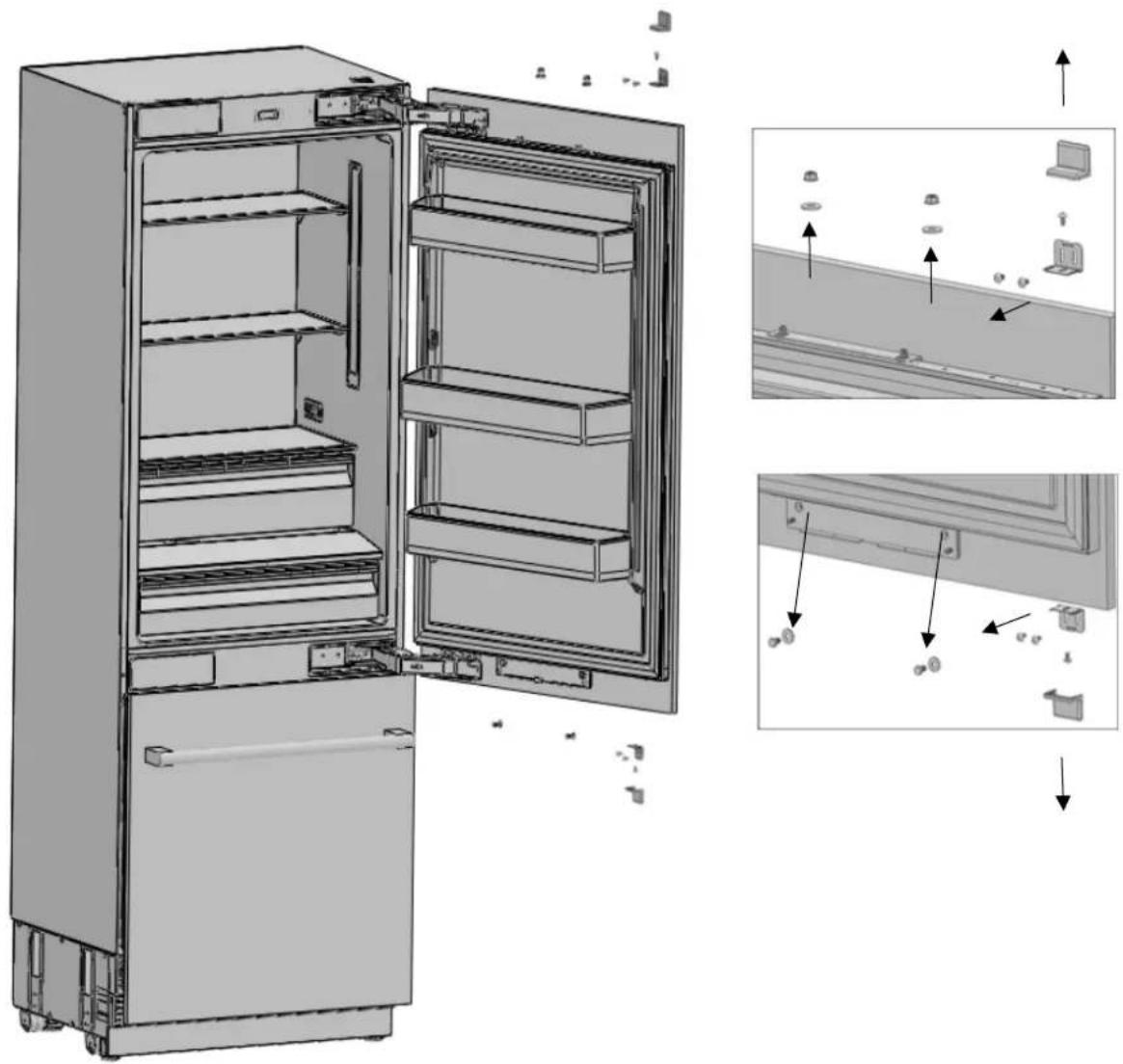

Retrait de la porte du réfrigérateur 46
Retrait et préparation de la porte intérieure du réfrigérateur 48

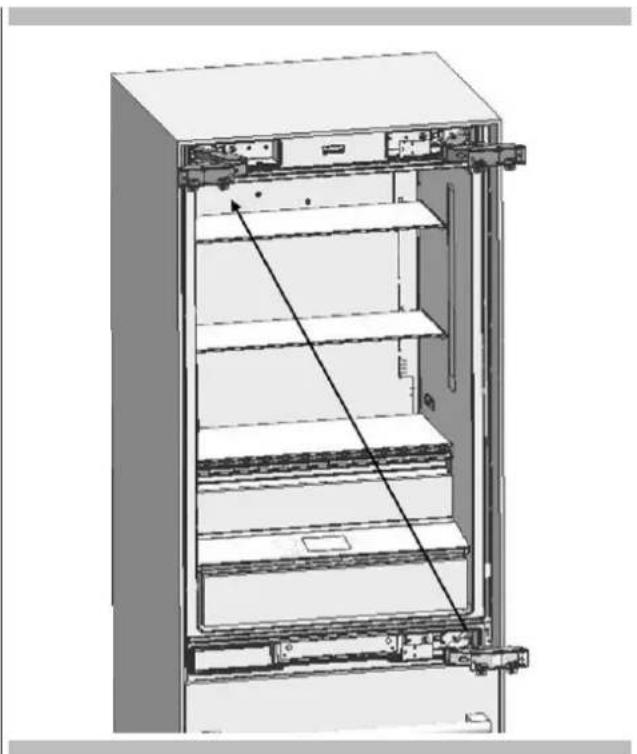

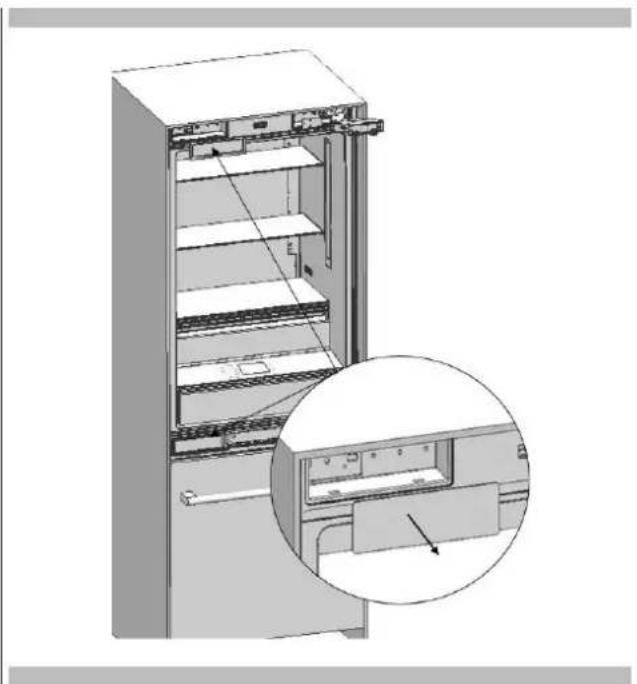

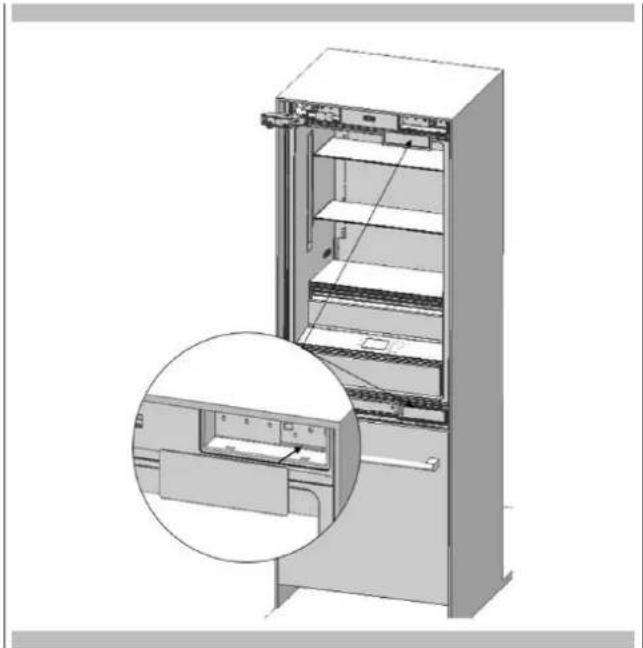

Remplacement des charnières 48

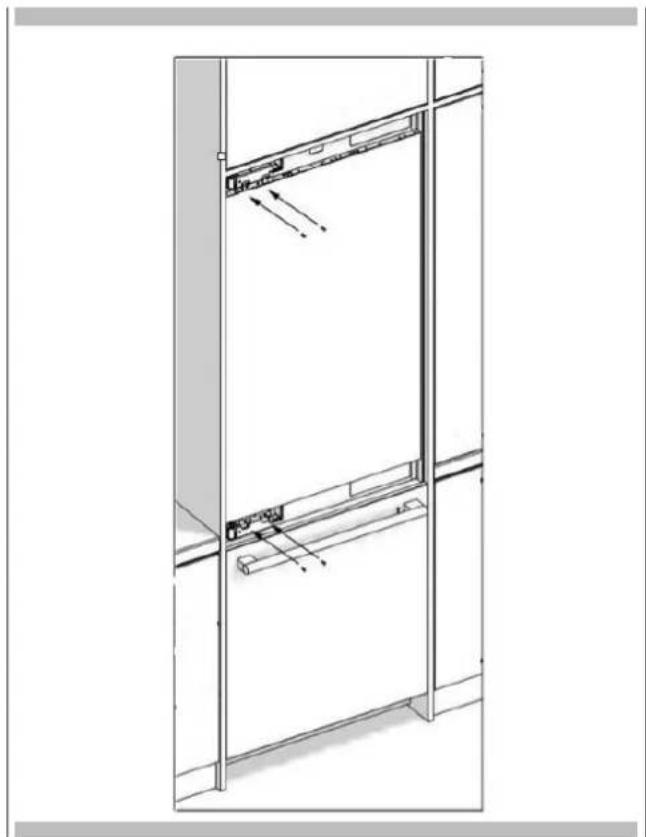

Installation de la porte du réfrigérateur 49
Dimensions de l'armoire 50
Emplacement du câblage électrique 50
Emplacement du circuit d'eau 51
Listes de pièces de montage 52

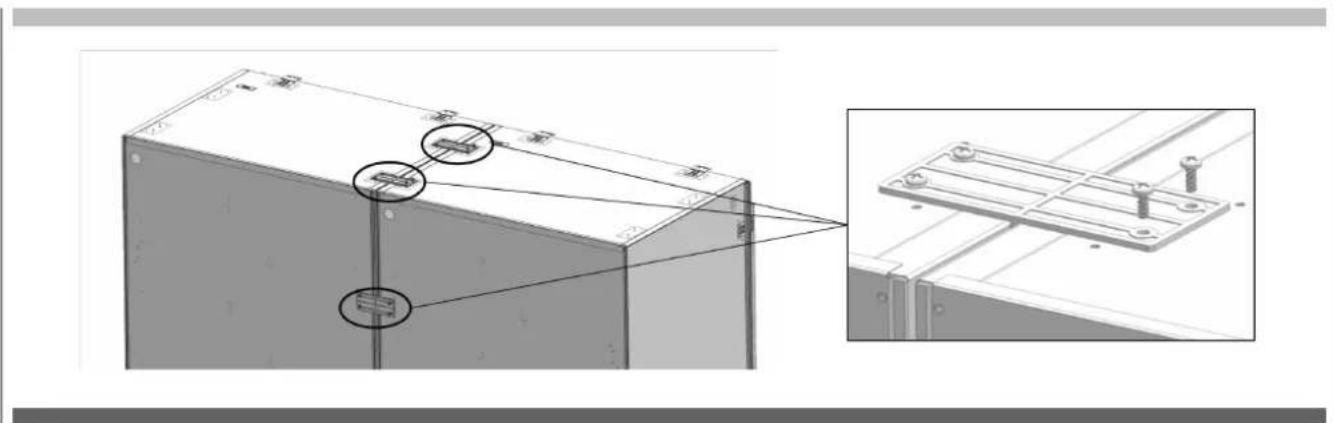

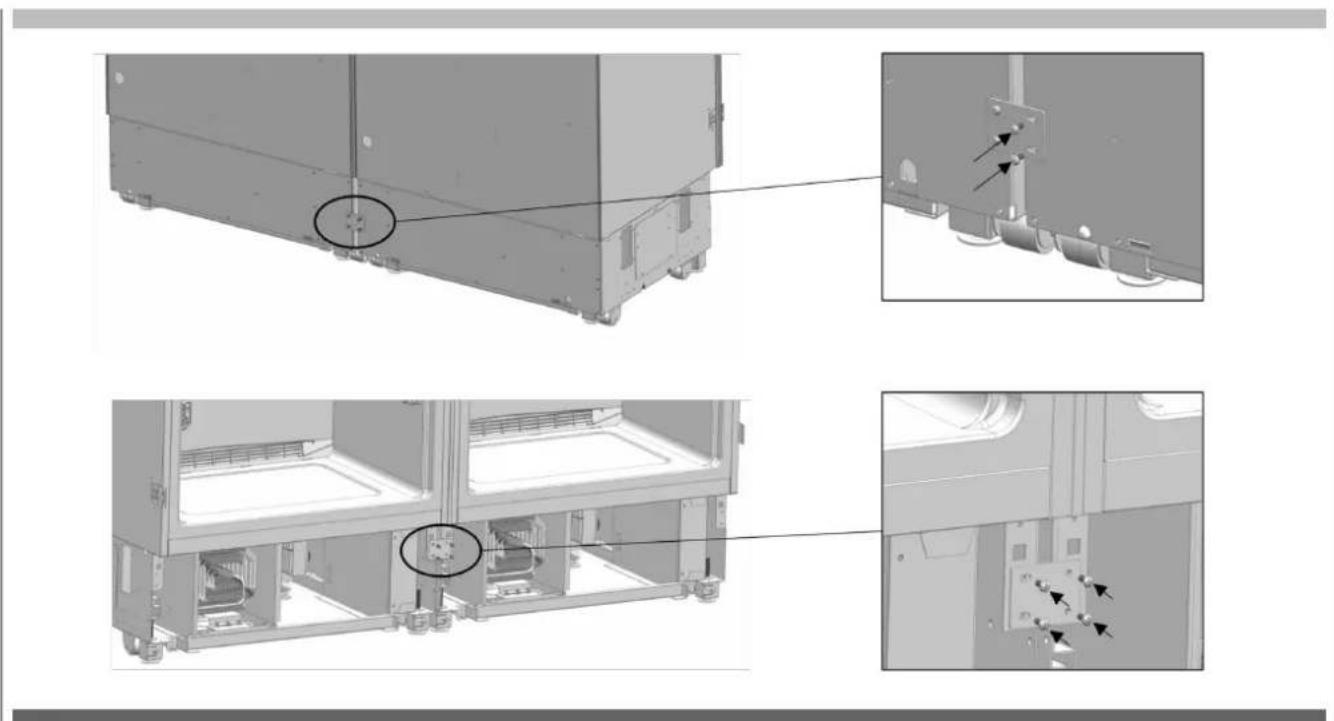

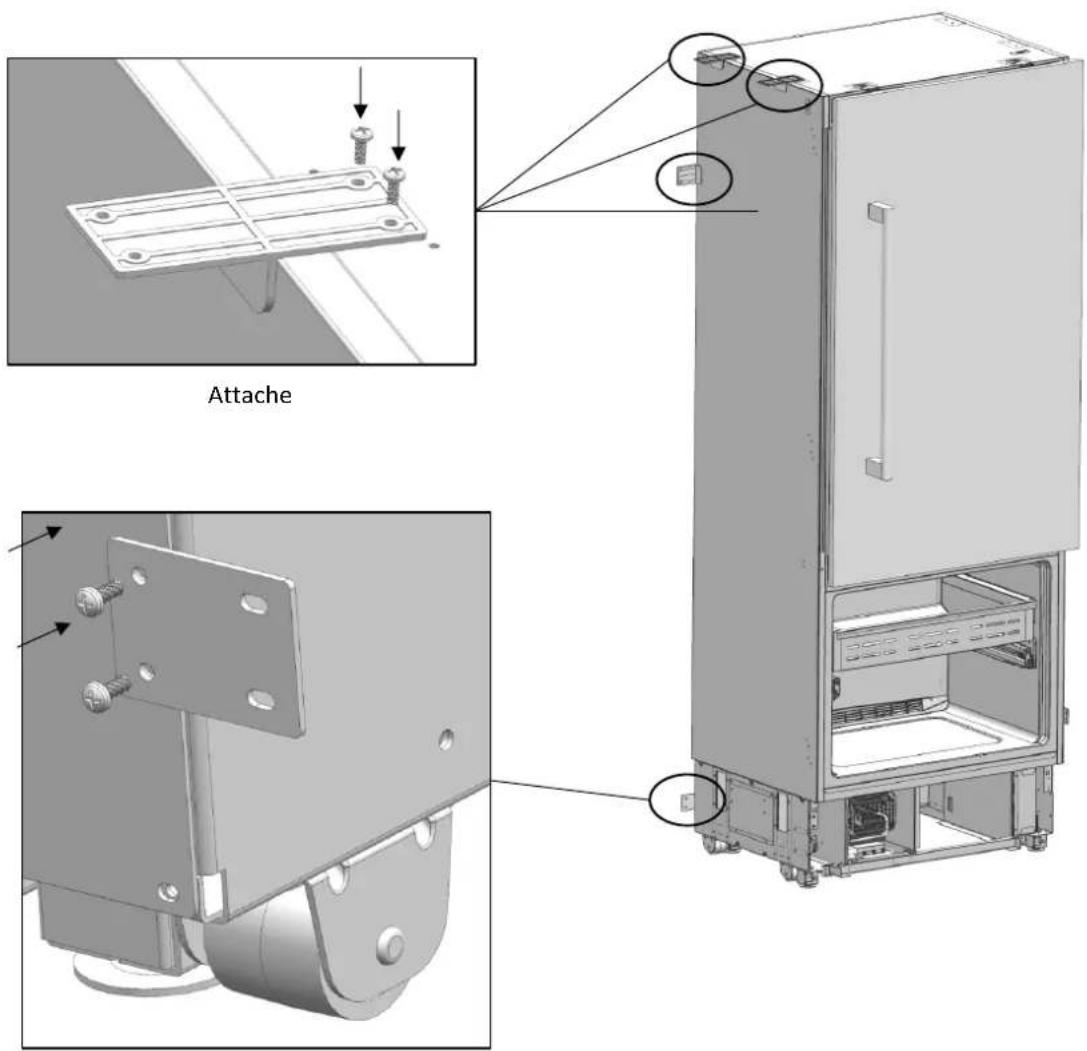

Fixation des attaches et de l'étrier de 54 raccordement
Réglage de la hauteur du réfrigérateur dans l'armoire 56

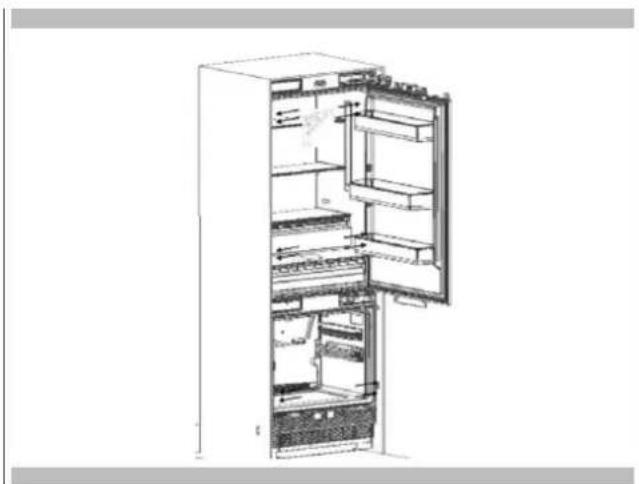

Vissage du meuble de support sur les parois latérales de l'armoire 56

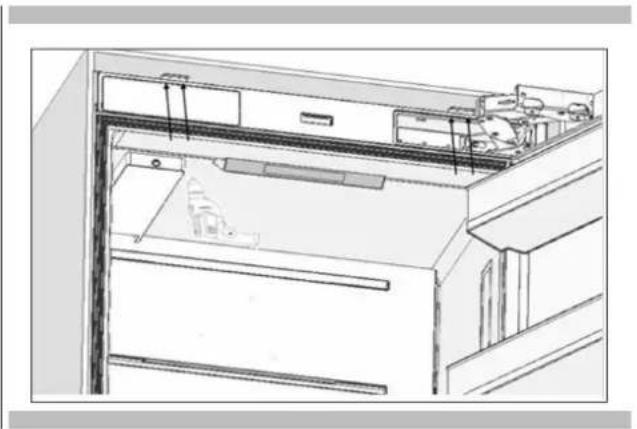

Vissage du meuble support sur la paroi supérieure de l'armoire 56
Fixation des éléments de la garniture 56 décorative

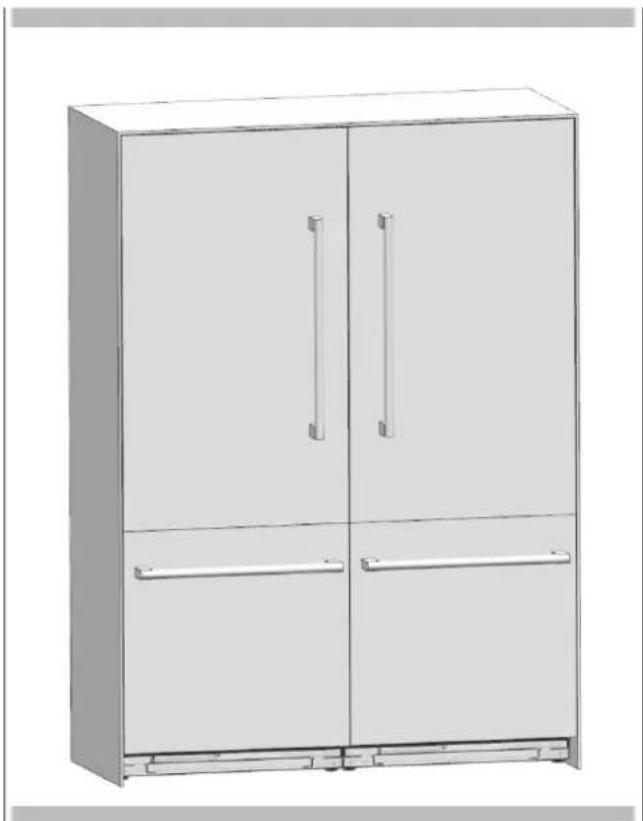

Fin de l'installation 57
Les symboles utilisés dans le manuel d'installation sont les suivants.
| Icône | Mode Description |
 | Informations importantes ou conseils d'utilisation utiles. |
 | AVERTISSEMENT : Conditions susceptibles d'endommager le produit ou ses fonctions. |
 | ATTENTION : Conditions comportant un risque de blessure grave. |
 | Conditions comportant un risque de choc électrique. |
 | Les matériaux d'emballage du produit ont été fabriqués à partir de matériaux recyclables. |
Mise au rebut des matériaux d'emballage
L'emballage a été conçu pour protéger le produit pendant le transport.
Les matériaux d'emballage utilisés pour le produit ne sont pas nuisibles à la nature pendant l'élimination et doivent être recyclés.
Tous les matériaux d'emballage en plastique, sacs, etc. doivent être éliminés en toute sécurité et tenus hors de portée des enfants.
Veuillez retourner l'emballage à votre revendeur.
AVERTISSEMENT
Ce manuel d'installation a été conçu pour aider les équipes d'installation. Le manuel d'utilisation fourni avec le produit doit également être pris en considération.
Vous pouvez être gravement blessé et votre produit peut être endommagé si vous ignorez les avertissements fournis dans ce ou d'autres manuels. Veuillez lire attentivement ce qui suit.
Réfrigérant R600a
AVERTISSEMENT
Ce produit contient du réfrigérant isobutane R600a, qui est un gaz naturel très respectueux de l'environnement. Cependant, il est également inflammable. Veuillez suivre les avertissements ci-dessous :
- Si le produit a été transporté horizontalement, vous devez attendre au moins 4 heures avant de le brancher.
- Les instructions suivantes doivent être respectées lors de l'installation :
- Les dimensions de la zone d'installation doivent être appropriées.
- Les dimensions, les caractéristiques et la position de l'objet utilisé pour soutenir et fixer le produit à cette zone doivent être appropriées.
- Les dégagements minimaux entre les pièces du produit et les structures environnantes doivent être appropriés.
- Les dimensions minimales et la bonne organisation des trous de ventilation doivent être respectées.
• Le produit doit être raccordé au secteur, - et les raccords correspondants des autres composants doivent être appropriés.
- Après l'installation, le produit doit pouvoir être débranché de l'alimentation.
- La prise ou le fusible doit être accessible pour mettre le produit hors tension.
- Des rallonges ou des adaptateurs non mis à la terre (à deux bornes) ne doivent pas être utilisés.
ATTENTION
Vous devez porter des gants et des protections oculaires lors de l'installation du produit.
Vous devez également prendre des mesures contre les niveaux de bruit élevés lorsque vous utilisez des outils électriques.
ATTENTION
Assurez-vous que votre produit est adapté à votre réseau local.
ATTENTION
Le produit doit être installé par un technicien qualifié conformément aux instructions d'installation.
AVERTISSEMENT
Le produit peut basculer car il est assez lourd. C'est pourquoi des précautions doivent être prises contre le basculement.
Les portes du produit doivent être maintenues fermées jusqu'à ce qu'il atteigne la destination, et il doit être transporté conformément aux instructions d'installation.
| Plage climatique Température ambiante de la pièce Pour de meilleurs résultats | ||
| SN | Entre +10 °C (50 F) et +32 °C (90°F) | Cet appareil a été conçu pour être utilisé dans certaines plages climatiques (températures ambiantes).Il ne doit pas être utilisé hors de cette plage de valeurs. |
| N | Entre +16 °C (60°F) et +32 °C (90°F) | |
| ST | Entre +16 °C (60°F) et 38 °C (+110°F) | |
| T | Entre +16 °C (60°F) et 43 °C (+120°F) | |
Poids du produit
| Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI | ||
| Poids du produit 164 kg (361 lb) 169 kg (373 lb) 161 kg (355 lb) | ||

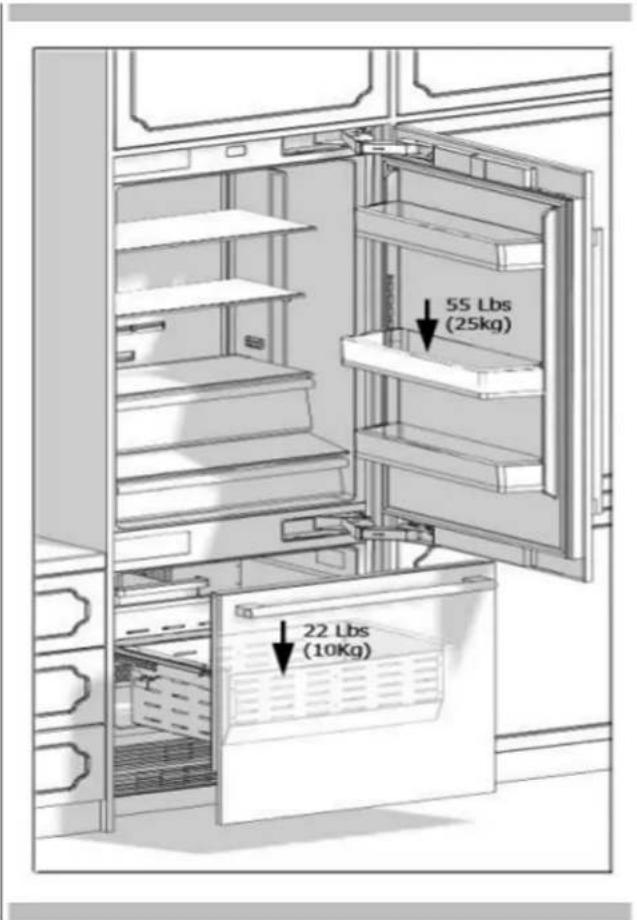

Capacité de charge des portes (ne comprend pas le poids du panneau de recouvrement)
| Charge maximale FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI | ||
| Porte(s) du réfrigérateur | 25 kg (55 lb) 25 kg (55 lb) | 10 kg (22lbs) ch. |
| Tiroir de congélation | 10 kg (22 lb) 10 kg (22 lb) 10 kg (22 lb) | |
Vous devez suivre les instructions ci-dessous :
- Le plancher sur lequel le produit sera installé doit pouvoir supporter un minimum de 544 kg (1 200 livres).
- Le plancher de la cuisine et la partie inférieure du produit doivent être au même niveau. Dans le cas contraire, des problèmes peuvent survenir lors de la circulation de l'air du produit.
- Aucun objet ne doit empêcher l'installation du produit à l'arrière et sur les parois latérales du lieu d'installation du produit.
• La prise de courant doit être au bon endroit.
- Les dimensions du meuble dans lequel le produit sera installé doivent être strictement conformes aux dimensions indiquées dans le manuel.

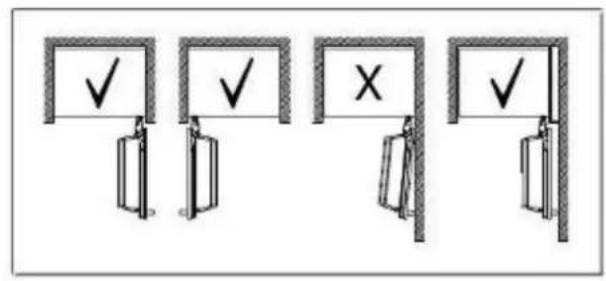

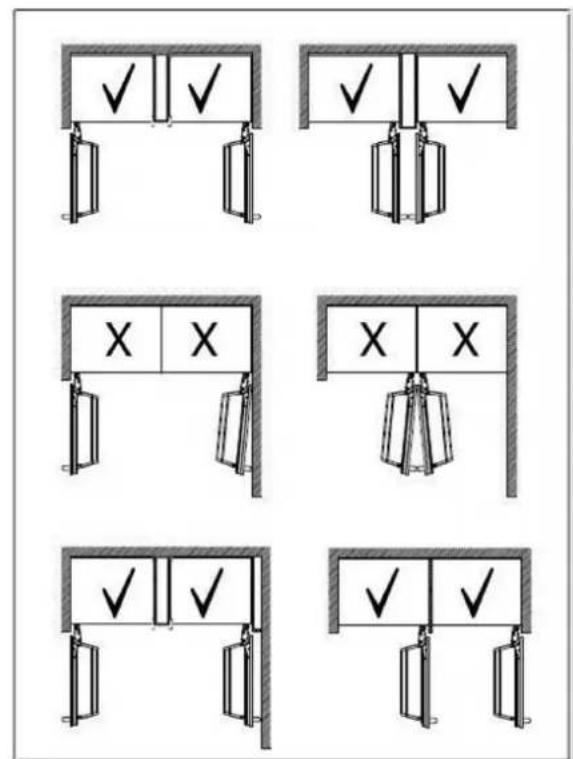

- N'installez pas le produit avec le réfrigérateur et le congélateur directement l'un à côté de l'autre sans utiliser le kit de jonction côte à côte approprié. Dans le cas contraire, une condensation et des dommages peuvent se produire dans le produit. (Veuillez consulter « Installation en cabine double » pour plus d'informations)
- Vous devez vérifier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.
- La zone d'installation ne doit pas être soumise à la lumière directe du soleil et doit être à l'écart des sources de chaleur, des fours, des radiateurs, etc.
- La température ambiante doit être comprise entre 13 C (55 F) et 43 C (110 F). Sinon, des erreurs de fonctionnement peuvent survenir lorsque le produit est en cours d'exécution.
- S'il n'est pas possible d'éviter l'installation du produit à proximité d'une source de chaleur, les dégagements minimaux fournis ci-dessous doivent être maintenus entre le produit et cette source :
- 3 cm (1 1/4 po) des plaques de cuisson ou des fours électriques
- 30 cm (12 po) des plaques de cuisson ou des fours fonctionnant au gaz ou au carburant.
Veuillez respecter les règles suivantes :
- Le disjoncteur ou le fusible doit être facilement accessible en cas d'urgence.
- La prise ou le câble ne doit pas toucher la surface arrière du produit. Dans le cas contraire, il peut être endommagé en raison de la vibration du produit.
- Ne branchez pas les prises des autres appareils derrière ce produit.
- Si le niveau d'humidité ou la salinité est élevé à l'endroit où le produit est utilisé, de la corrosion peut être observée sur la surface externe du produit.
- Le pièce d'installation doit rester sèche et bien nettoyée pour éviter la corrosion.
Pour éviter le risque de choc électrique :
- Branchez la prise à une prise à 3 broches mise à la terre.
- Ne retirez pas la borne de terre de la prise.
• N'utilisez pas d'adaptateurs.
• N'utilisez pas de rallonges.
ATTENTION
Le non-respect de ces instructions peut entraîner la mort, un incendie ou une électrocution. La connexion du conducteur de mise à la terre de l'équipement à un endroit inapproprié peut entraîner un choc électrique. Veuillez faire vérifier la mise à la terre par un électricien qualifié ou un technicien de maintenance si vous avez des doutes quant à la bonne mise à la terre du produit.
L'installation, la réparation et d'autres procédures effectuées par des personnes non qualifiées peuvent causer un danger. Avant d'installer l'appareil, assurez-vous que les paramètres de tension, de charge et de courant de circuit sur la plaque signalétique sont conformes au secteur de votre maison.
L'appareil est fourni avec une fiche NEMA 5-15 P et un câble d'alimentation à 3 broches qui figure dans la liste UL et qui est prêt à être connecté à une alimentation électrique de 120 V, 60 Hz. Le fusible est de 15 A. L'appareil doit être raccordé à une prise à 3 broches. Le réceptacle doit être installé uniquement par un électricien agréé.
Si le câblage électrique ou l'alimentation électrique de la maison doit être modifié, les procédures nécessaires doivent être effectuées par un électricien qualifié.
ATTENTION
N'installez pas votre réfrigérateur :
• Dans les zones en extérieur.
• Dans des environnements où de l'eau coule.
- Dans des environnements où la température est inférieure à 13 C (55 F).
Meuble
Assurez-vous que le meuble dans lequel vous installerez l'appareil a été monté en toute sécurité dans votre cuisine. Vos meubles doivent être correctement fixés au sol et au mur et avec des raccordements appropriés.

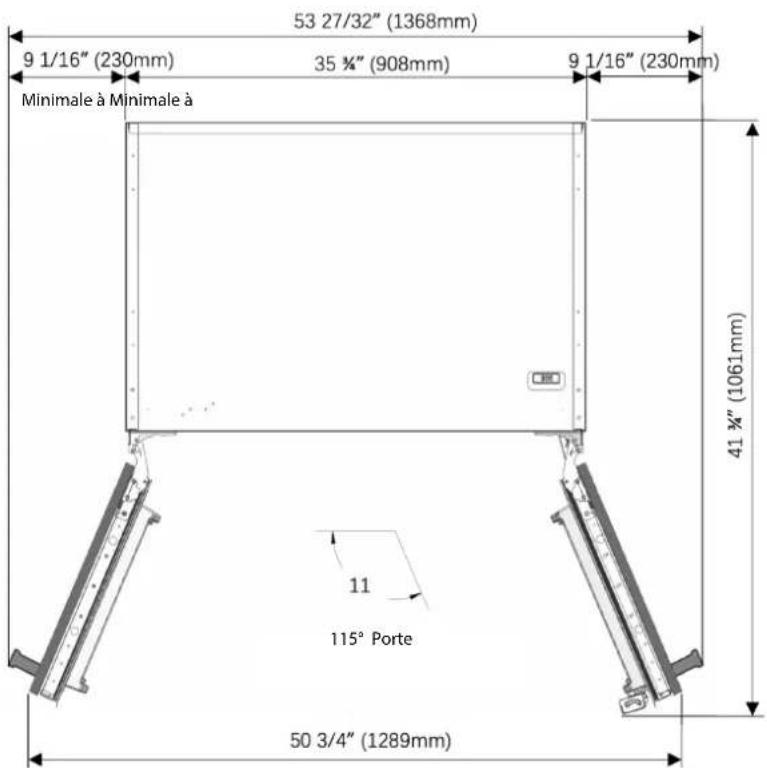

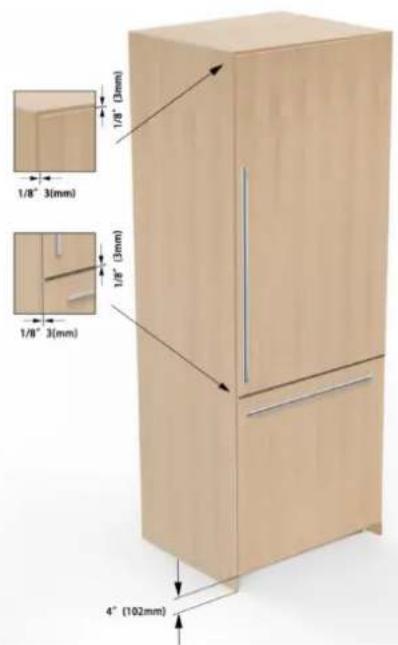

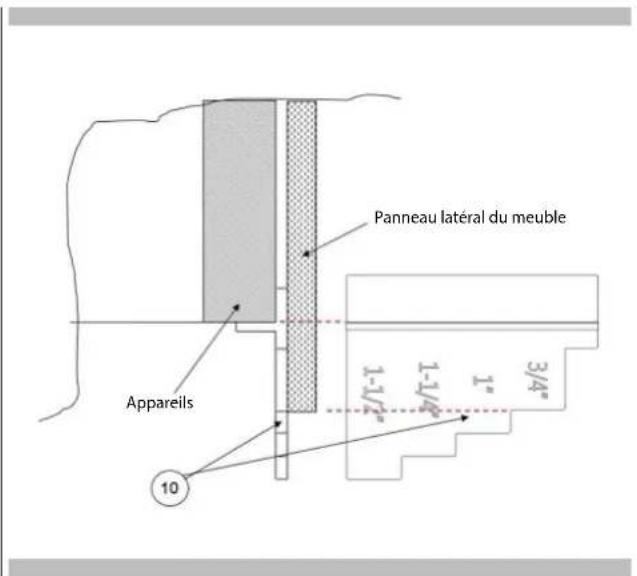

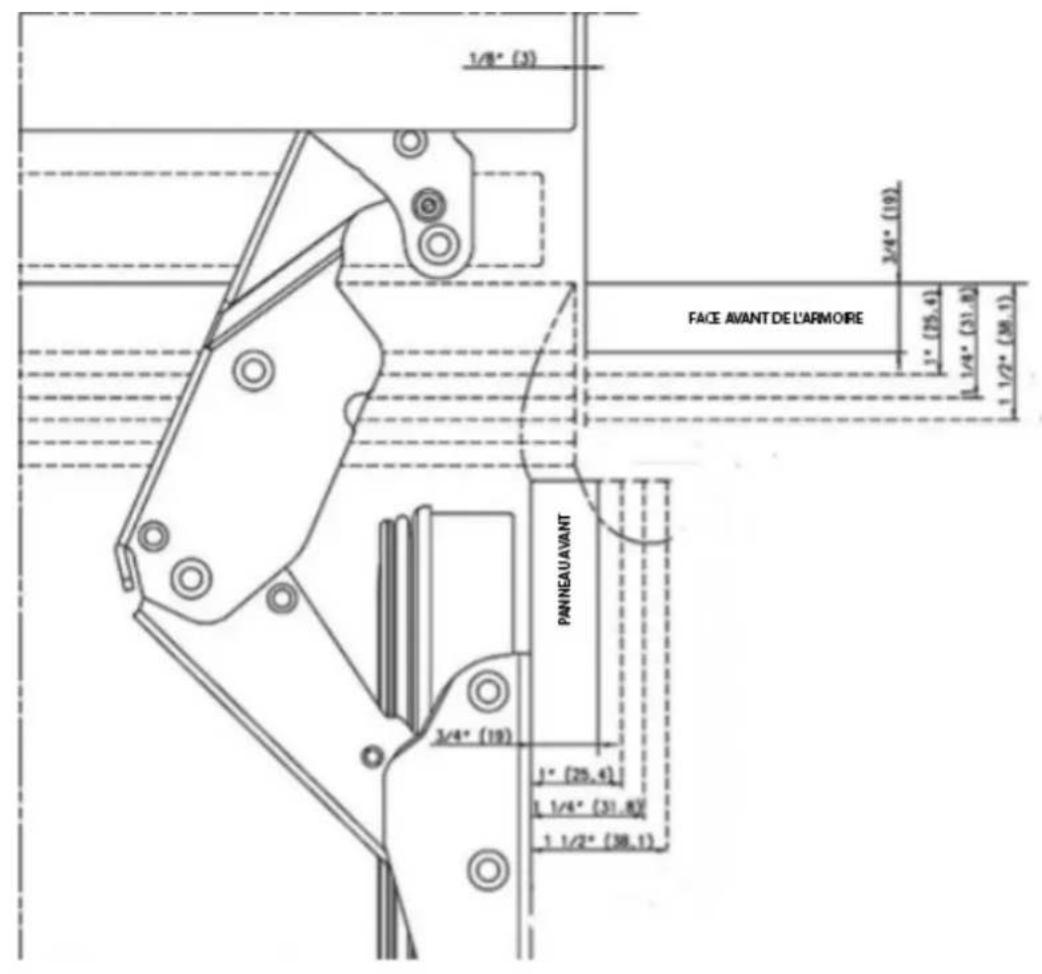

Pour une installation optimale, les dégagements entre le mobilier et le produit doivent être conformes aux valeurs spécifiées dans les instructions d'installation.
Les parois latérales ne doivent pas disposer de dégagements et leurs surfaces doivent être planes.
L'épaisseur minimale des parois latérales doit être de 16 mm (5/8 po).

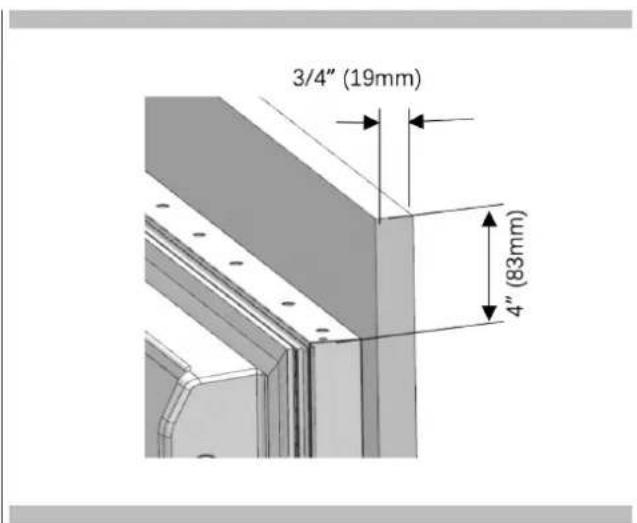

L'épaisseur minimale des portes à fixer au produit doit être de 19 mm ( po)
ATTENTION
La porte en acier inoxydable est également disponible
Ventilation
Les trous d'aération desquels l'air entre et sort de l'unité ne doivent pas être obstrués. De plus, vous devez régulièrement nettoyer la poussière et la saleté qui s'accumulent sur ces trous avec le temps.
Branchements électriques
• N'utilisez jamais de rallonge.
- La prise de courant doit impérativement être mise à la terre et vérifiée par une personne agréée.

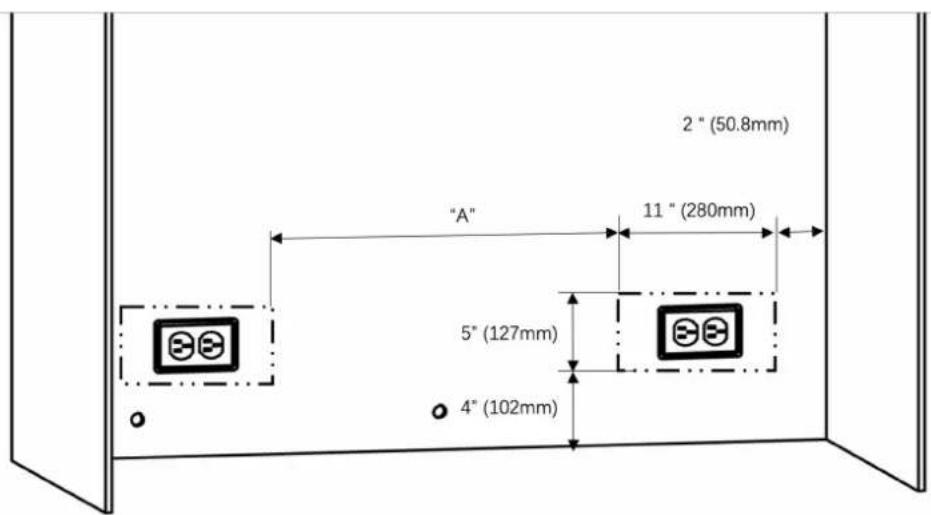

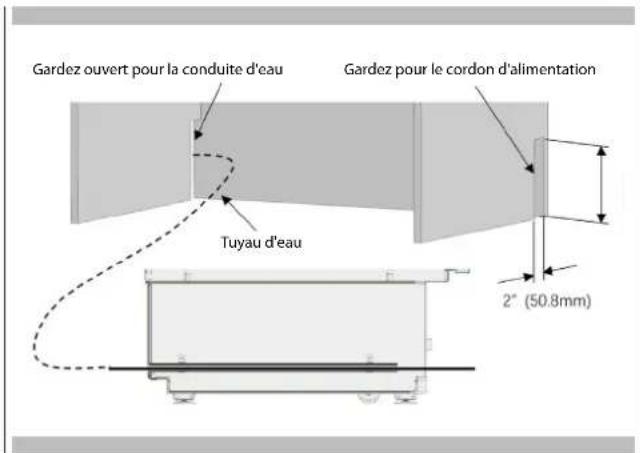

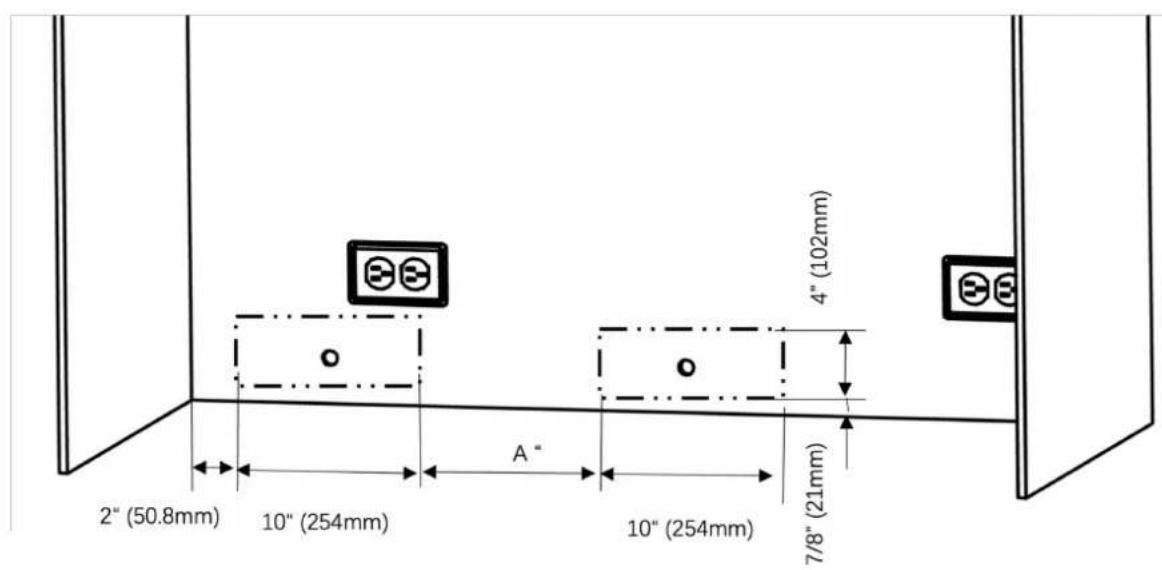

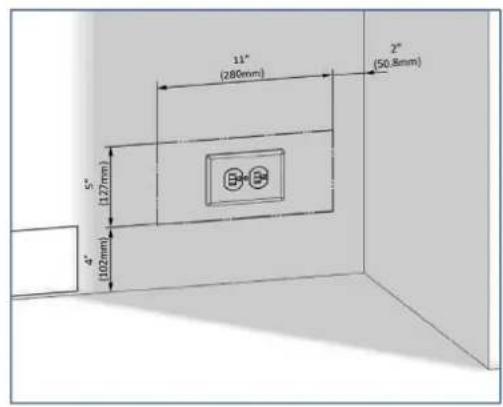

- L'emplacement du câblage électrique doit être conforme aux dimensions spécifiées dans le manuel.
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE
Une mise à la terre électrique est nécessaire. Cet appareil est équipé d'une fiche à trois broches pour vous protéger contre d'éventuels chocs électriques.
- Ne retirez pas la borne de mise à la terre ronde de la prise.
- N'utilisez pas d'adaptateurs de mise à la terre à deux broches.
• N'utilisez pas de rallonges pour alimenter le produit.
ATTENTION
Ne branchez pas le câble de mise à la terre au tuyau de gaz. Veuillez faire vérifier la mise à la terre par un électricien qualifié
AVERTISSEMENT
Veuillez attendre 3 à 6 heures avant de mettre le produit sous tension pour le protéger contre d'éventuels dommages. De cette façon, le réfrigérant et les lubrifiants présents dans le système sont équilibrés.
Raccordement d'eau
- La pression de l'eau du réseau doit être conforme aux valeurs spécifiées dans le manuel.
- L'emplacement du circuit d'eau doit être conforme aux dimensions spécifiées dans le manuel.

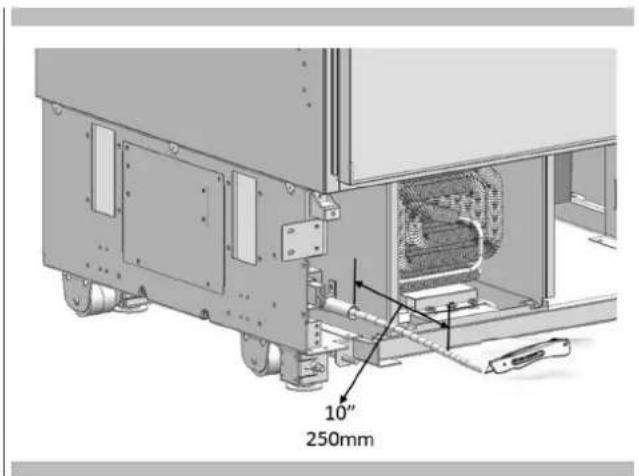

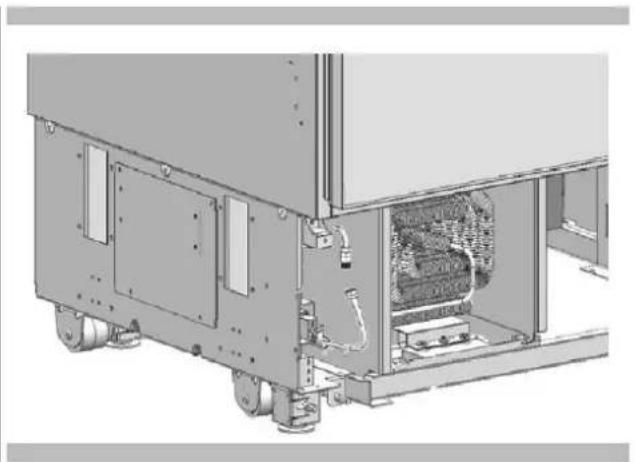

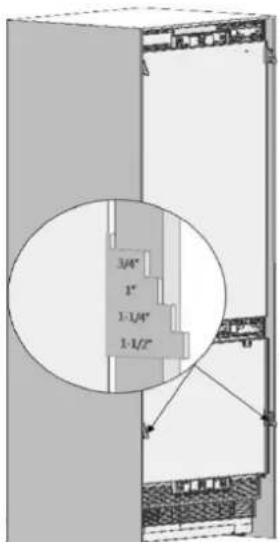

INFORMATIONS IMPORTANTES
Une dérivation est recommandée pour le système de filtration de l'eau si un système d'osmose inverse est utilisé.
Les outils à utiliser lors de l'installation du produit sont les suivants :
| Icône Mode Description | |
 | Perceuse sans fil |
 | Lunettes de protection |
 | Clé 1⁄2" |
 | Marteau |
 | Échelle |
 | Foret ∅2.4 |
 | Foret ∅8.0 |
 | Cutter de boîte |
 | Gants de sécurité |
 | Ruban de mesure |
 | Phillips Bt |
 | Ruban adhésif |
 | Prise 3/8" |
 | Prise 1/4" |
 | Chariot pour équipement |
 | Embout de vissage standard |
 | Niveau à bulle |
 | Embout Torx 20 |
 | Embout Torx 25 |
AVERTISSEMENT
Le produit peut être placé de différentes manières en fonction de la conception de la cuisine. Il doit être installé à un endroit où il est garanti que la porte ouverte et fermée correctement. Si les portes ne peuvent pas être ouvertes à au moins 90 degrés, vous ne pouvez pas ouvrir complètement les tiroirs à l'intérieur du produit. Voir les dimensions de l'ouverture de la porte à la page 19 - 22.
puisse être
AVERTISSEMENT
Le pivotement de la porte doit être effectué avant l'installation des panneaux de recouvrement de la porte -voir les pages 76 - 78 pour les instructions.
- Méthodes de placement en cabine unique
- Méthodes de placement en cabine double
FR 5 - Préparation pour l'installation
Les instructions ci-dessous ont été préparées selon le type intégré.
Intégré : L'appareil et les panneaux s'insèrent complètement dans l'ouverture, et le meuble dédié est placé entre les deux meubles de cuisine ou les colonnes décoratives.
Il s'agit du scénario d'installation le plus fréquent.
Dimensions de l'armoire
- Les dimensions de l'armoire ci-dessous doivent être vérifiées avant de commencer l'installation.
| Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI | |||
| A largeur 762 mm (30 po) 914 mm (36 po) 914 mm (36 po) | |||
| B profondeur 635 mm (25 po) 635 mm (25 po) 635 mm (25 po) | |||
| C hauteur 2134 mm (84 po) 2134 mm (84 po) 2134 mm (84 po) | |||

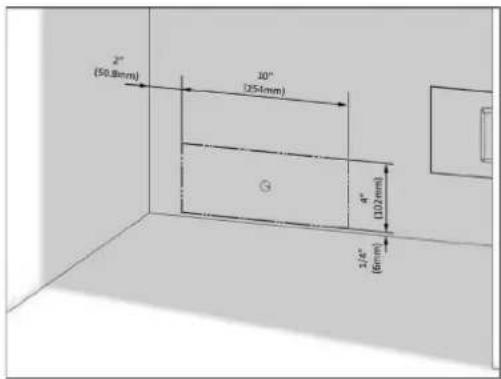

Emplacement du câblage électrique
L'emplacement du câblage électrique doit être dans la plage indiquée ci-dessous.
ATTENTION
N'utilisez pas de câbles d'extension ou d'adaptateur à deux broches et ne retirez pas la borne de mise à la terre du câble de mise à la terre.
ATTENTION
Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement connectés.
Vérifiez que la mise à la terre de la prise est correcte.
Emplacement du circuit d'eau
L'eau raccordée à l'appareil doit être potable.
L'emplacement du système d'eau doit être dans la plage indiquée ci-dessous.
Le circuit d'eau du réfrigérateur doit être raccordé au réseau d'eau de la maison.
L'utilisateur doit pouvoir l'allumer/l'éteindre avec la vanne si nécessaire.
Aucun objet susceptible de percer les tuyaux d'eau ou de les tordre ne doit se trouver à l'endroit où la conduite d'eau est installée.
La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).
Si la pression de l'eau dépasse 80 psi, installez un dispositif de limitation de pression ou un dispositif de protection contre les chocs de l'eau sur la soupape d'entrée. Ne jamais installer le produit ou faire fonctionner l'appareil s'il est possible que la pression de l'eau dépasse 120 psi.
AVERTISSEMENT
Assurez-vous qu'il n'y a pas de fuite d'eau lors de la réalisation des branchements d'eau. Dans le cas contraire, il y aura de l'eau sur le sol et les meubles seront endommagés.
Vous aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60") et d'un diamètre de " pour les raccordements d'eau du produit pendant l'installation. Un raccord doté d'un filetage d'un diamètre extérieur de doit être utilisé par l'extrémité du tuyau au produit. Avant de terminer l'installation, assurez-vous que l'eau coule et qu'il n'y a pas de fuite d'eau.
- Vous devez vérifier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.
- La droiture des brides du meuble doit être vérifiée avec un niveau à bulle.
- Si l'appareil n'est pas de niveau et d'équerre, des problèmes peuvent survenir lors de l'installation.
Dimensions du produit
Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
A 756 mm (29 3/4 po) 908 mm (35 3/4 po) 908 mm (35 3/4 po)
FM4FBM30(I)FBI
FM4FBM36(I)FBI
Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
A 388 mm (15 9/32 po) 388 mm (15 9/32 po) 388 mm (15 9/32 po)

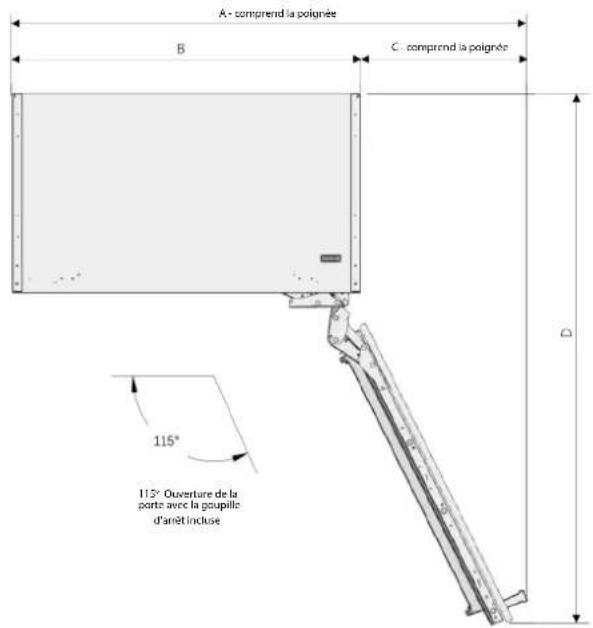

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI
| A | 824 mm (32 7/16 po) | 976 mm (38 7/16 po) |
| B | 756 mm (29 3/4 po) | 908 mm (35 3/4 po) |
| C | 1398 mm (55 1/32 po) | 1550 mm (61 po) |
Catégorie FM4BM30(I)FBI FM4BM36(I)FBI
| A | 1127 mm (443/8 po) | 1391 mm (54 3/4 po) |
| B | 756 mm (29 3/4 po) | 908 mm (35 3/4 po) |
| C | 371 mm (14 5/8 po) | 483 mm (19 po) |
| D | 1338 mm (52 11/16 po) | 1466 mm (57 11/16 po) |
FM4FBM36(I)FBI
FM4FBM36(I)FBI

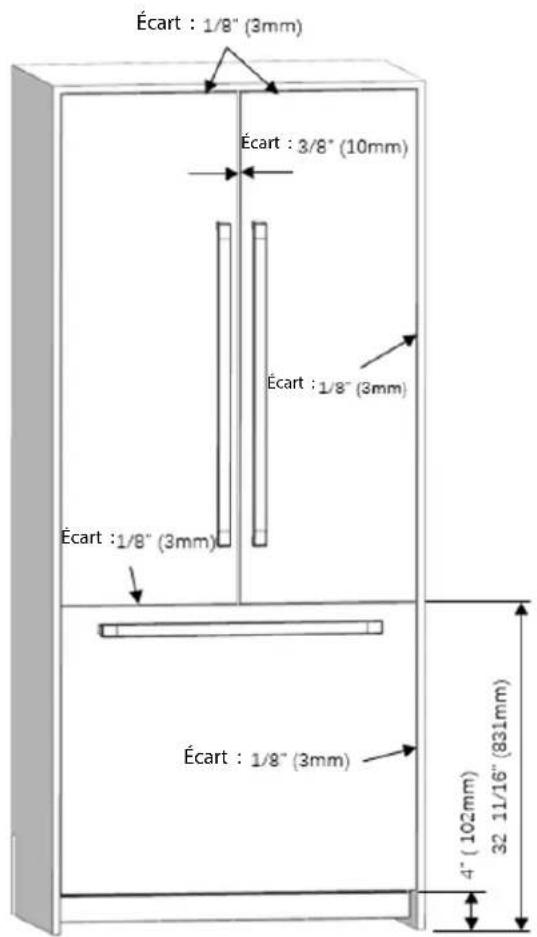

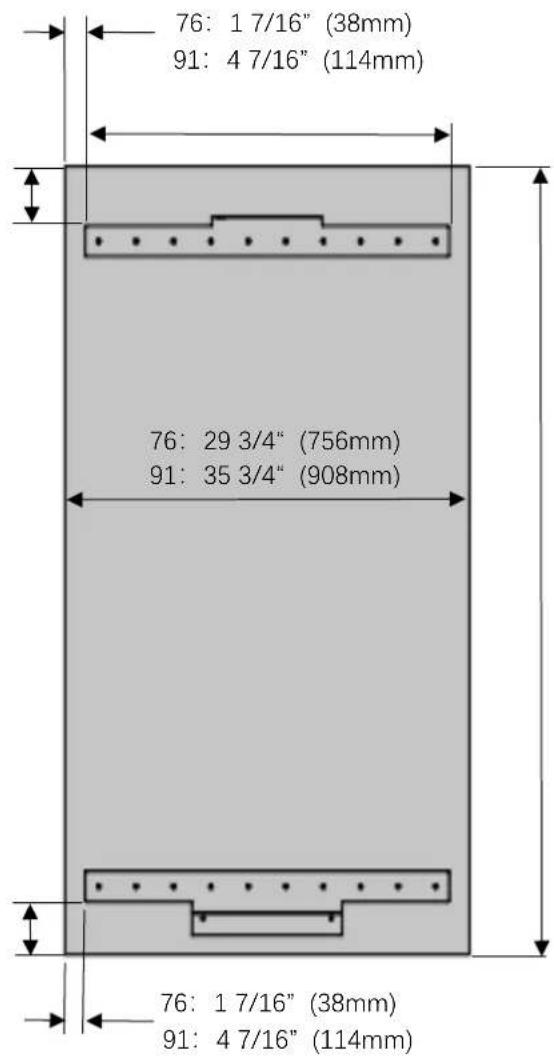

Dimension d'assemblage entre Panneau en bois et porte du réfrigérateur
Dimension d'assemblage entre Panneau en bois et porte du congélateur
FM4BM30(I)FBI - FM4BM36(I)FBI
FM4FBM36(I)FBI
Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
| D 762 mm (30 po) | 914 mm (36 po) | 914 mm (36 po) |
| E | 756 mm (29 3/4 po) 908 mm (35 3/4 po) 908 mm (35 3/4 po) | |

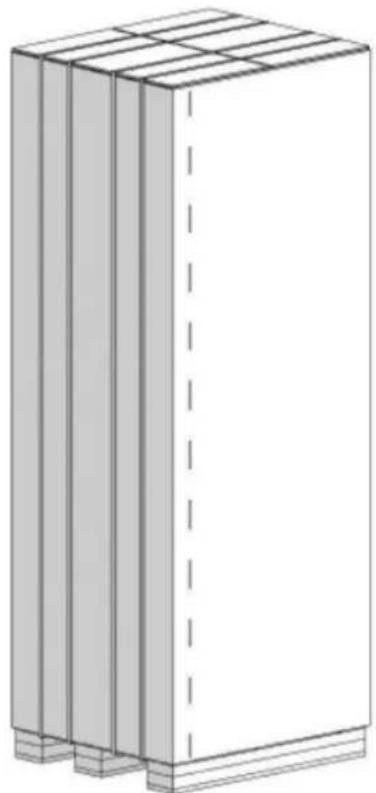

Déballage
AVERTISSEMENT
Au moins deux personnes doivent porter le réfrigérateur.
• Utilisez un cutter pour retirer le ruban adhésif.
- Coupez le carton de l'emballage avec un cutter à travers la section illustrée en pointillés puis retirez-le.
• Retirez le matériau d'emballage en polystyrène.
Ne retirez pas le ruban adhésif de la porte supérieure sur le produit avant que le réfrigérateur ne soit placé dans l'armoire.
Risque de basculement.
Retrait des accessoires depuis l'arrière


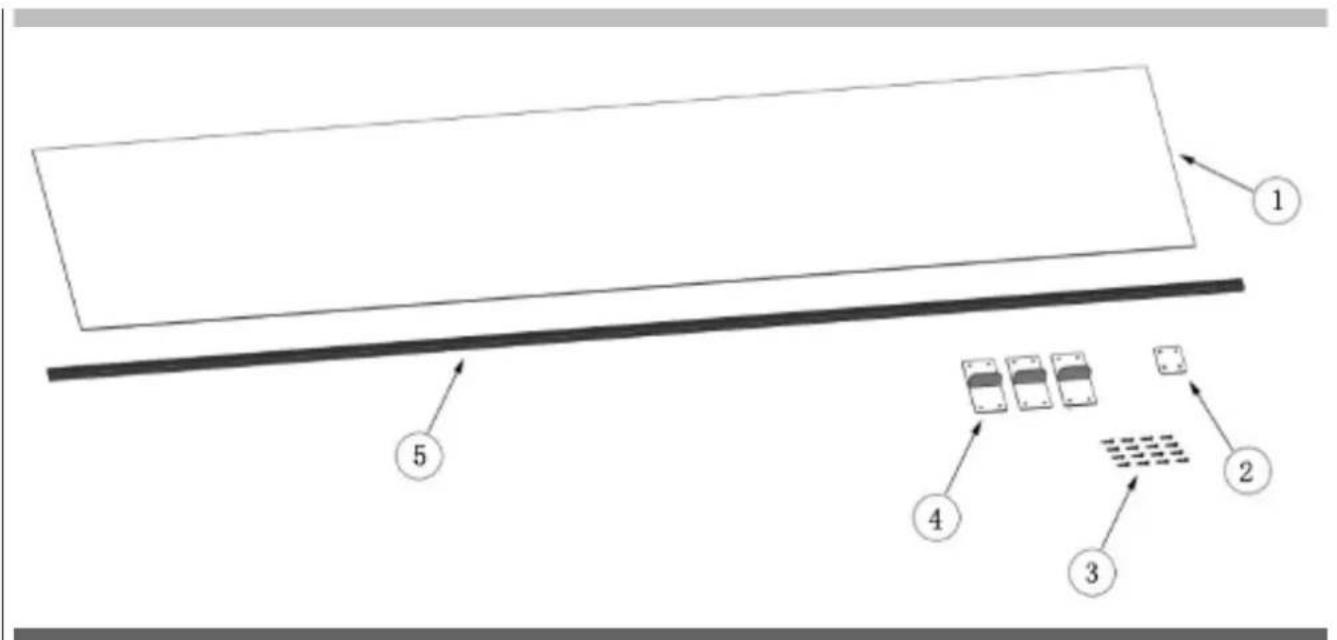

| Non Nom de la pièce spécification 30 36 36F | |||||
| 1 Côté du meuble du réfrigérateur Extrusion PVC | L=617, L=1 259 4 4 4 | ||||
| 2 Côté porte du réfrigérateur Extrusion PVC L=11 | 36 2 2 4 | ||||
| 3 Côté porte du congélateur Extrusion PVC L=556 2 2 2 | |||||
| 4 Partie supérieure du meuble Extrusion PVC L=762, L=914 1 1 1 | |||||
| 5 | Partie supérieure de la porte du congélateur | abs | 1 1 1 | ||
Conférence
| Catégorie | FM4BM30(I)FBI | FM4BM36(I)FBI | FM4FBM36(I)FBI |
| Abréviation. | 30 | 36 | 36F |
Non Nom de la pièce spécification 30 36 36F
| 1 | Modèle de préparation de porte de meuble | papier 1 1 1 | |||
| 2 | Support anti-basculement T4.0, revêtement Zn 2 2 2 | ||||
| 3 | Cheville - 8 8 8 | ||||
| 4 | Vis du support anti-basculement M8*L60 8 8 8 | ||||
| 5 | Gabarit de réglage de la position PS 1 1 1 | ||||
| 6 | broches de limitation à 90°sus | 2 2 | - | ||
| 7 | Rondelle de réglage de la porte du meuble de congélation | abs | 9 9 9 | ||
| 8 | Vis support crochet de la porte du congélateur | ST4.8*16, vis à tête ronde | 3 3 3 | ||
| 9 | Support de suspension de la porte du congélateur | T1.0, revêtement Cr + Zn | 3 3 3 | ||
| 10 | Vis de la porte du meuble du congélateur support de suspension | ST4x14, vis à tête fraisée | 18 | 18 | 18 |
| 11 | Vis de support de fixation de l'armoire | M4*12, tête de rondelle d'armature | 16 | 16 | 16 |
Conférence
| Catégorie | FM4BM30(I)FBI | FM4BM36(I)FBI | FM4FBM36(I)FBI |
| Abréviation. | 30 | 36 | 36F |
| Non Nom de la pièce spécification 76 91 92 | |||||
| 12 | Support de liaison entre l'armoire et la cabine | papier 8 8 8 | |||
| 13 Vis de support de fixation de la cabine T4.0, revêtement Zn 16 16 16 | |||||
| 14 Couvercle support de la porte du meuble - 4 4 2 | |||||
| 15 Vis de support de fixation de la porte M8*L60 4 4 2 | |||||
| 16 | Support d'assemblage porte-meuble de porte | PS 4 4 2 | |||
| 17 | Vis support crochet de la porte du meuble | sus | 8 8 4 | ||
| 18 | Vis support crochet de la porte du meuble | M4*12, tête de rondelle d'armature | 20 | 20 | 24 |
• Vis du support anti-basculement
- chevilles
- Vis à tête sphérique pour treillis Spéc. : M4x12 Fixation du réfrigérateur Tels que les armoires et les portes (partie presse)
- Vis à tête fraisée Spéc. : ST4x14 Réparation de la cabine et porte de meuble (partie bois) et porte (partie presse)
- Vis à tête ronde Spéc. : ST 4.8x16 Fixation de la partie supérieure de la porte du congélateur et de la porte du meuble (partie presse)
Retrait du bac du tiroir de congélation
- Retirez-le manuellement avec les 4 vis moletées.
- Retirez le bac inférieur.
Retrait du tiroir de congélation
Retirez les 2 vis qui se trouvent près de la partie avant et raccordez la porte du réfrigérateur et le rail.
- Tirez la porte vers l'avant pour la libérer des languettes à l'arrière, puis retirez-la.

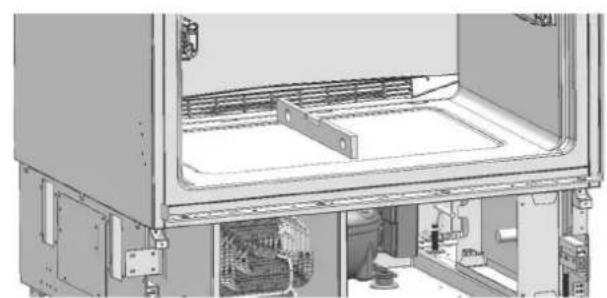

Retrait de l'ensemble de ventilation inférieur
- Retirez les 2 vis pour enlever l'ensemble inférieur du trou d'aération.
Retrait de la partie supérieure de ventilation
- Retirez les 2 vis pour retirer la partie supérieure du trou d'aération.
Continuez d'installer le produit conformément aux instructions ci-dessous. Vous devez également tenir compte des consignes nationales et locales concernant l'installation.
Veuillez respecter les points suivants :
- Pour les États-Unis, The National Electrical Code, ANSI/NFPA 70 - dernière version/Directives nationales municipales et/ou directives régionales.
- Pour le Canada, Code canadien de l'électricité, C22.1 – dernière version/directives nationales ou municipales et/ou directives régionales.
Fixation des supports anti-basculement
AVERTISSEMENT
Vous devez absolument utiliser des supports antibasculement pour empêcher l'appareil de basculer s'il n'est pas fixé à un meuble sécurisé. Leur utilisation, en plus de la fixation à l'armoire, augmente la sécurité.
AVERTISSEMENT
Assurez-vous qu'il n'y a pas de branchements électriques ou de circuit d'eau au point où les vis seront serrées et où les raccords seront établis.
AVERTISSEMENT
N'oubliez pas d'utiliser l'équipement de protection nécessaire lors du perçage des trous sur le mur et lors de l'installation.
- Marquez le mur pour placer les supports anti-basculement (art. No.2).
| Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI | |||
| A 762 mm (30 po) 914 mm (36 po) 914 mm (36 po) | |||
| B | 600 mm(23 5/8 po) | 600 mm(23 5/8 po) | 600 mm(23 5/8 po) |
| ou C | 81 mm(3 3/16 po) | 157 mm(6 3/16 po) | 157 mm(6 3/16 po) |
- Utilisez un foret pour créer des trous pour les chevilles (art. No.3) aux points de marquage. (5/16" -∅8)
• Utilisez le marteau pour placer les chevilles (art. No.3)
- Placez les supports anti-basculement (art. No.2) à leur emplacement, à l'aide des 4 vis (art. No.4) chacun. Vous devez utiliser tous les deux (2) supports pour assurer la sécurité du produit.
AVERTISSEMENT
Si vous n'êtes pas sûr que les pièces de raccordement existantes sont fixées au mur aussi solidement qu'elles devraient l'être, vous pouvez utiliser d'autres méthodes anti-basculement.
Si un meuble est présent sur la paroi arrière du réfrigérateur, assurez-vous que le meuble est fixé au mur.
Pour ce faire, vous devez vous assurer que la paroi arrière du meuble est fixée au mur arrière en béton ou à un poteau en bois à l'aide de fixations appropriées.

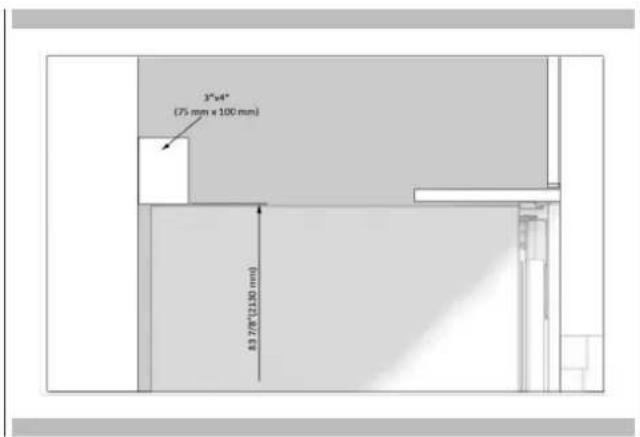

Autre méthode anti-basculement
Si les supports anti-basculement ne peuvent pas être fixés en toute sécurité, vous devez utiliser la méthode alternative décrite ci-dessous.
Dans cette méthode, vous pouvez utiliser des cales en bois pour éviter le risque de basculement.
Il doit être installé comme indiqué sur la figure ci-dessous.
Il ne doit pas y avoir de jeu entre le produit et la poutre en bois.
Les dimensions minimales de la section du blocage doivent être de 75 mm x 100 mm (3 po x 4 po). La largeur du blocage doit être égale à l'espace libre où il sera installé.
Un bloc supplémentaire doit être utilisé si la profondeur de la niche est supérieure à ce qui avait été prévu. Le blocage doit être en contact avec le produit avec un contact de 50,8 mm (2 po).
Pour déterminer l'emplacement du bloc en bois, placez un marquage sur la paroi arrière, sélectionnez les vis appropriées et fixez-la en toute sécurité.
AVERTISSEMENT
Le nombre et les caractéristiques des vis à utiliser pour le blocage doivent être déterminés de manière à ce que la connexion soit sûre.
Préparation du tuyau d'eau et de la prise d'alimentation
Vous aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60 po) et d'un diamètre de 1/2 po pour les raccordements d'eau du produit pendant l'installation. Un connecteur ayant un filetage d'un diamètre extérieur de doit être utilisé pour raccorder l'extrémité du tuyau au produit. Vous pouvez choisir la méthode A ou la méthode B ci-dessous pour éviter que le câble ne se bloque.
- Méthode A : Localisez le tuyau d'eau et l'alimentation électrique à l'arrière.
- Méthode B : Localisez le tuyau d'eau et l'alimentation électrique sur le côté.
Utilisez le tube de passage installé en usine pour acheminer la conduite d'eau jusqu'à l'avant, où le raccordement aux vannes sera effectué.
Prendre le réfrigérateur de la palette en bois
- Retirez les supports qui relient le réfrigérateur à la palette en bois.
- Inclinez le réfrigérateur lentement et tirez-le en arrière à l'aide du chariot, puis déposez-le.
Le risque de basculement est élevé à ce stade. Vous ne devez pas ouvrir les portes tant que le produit n'est pas placé dans l'armoire.
Placer le réfrigérateur dans l'armoire
- Insérez la ligne de flottaison dans le tube à l'arrière et retirez-la par l'avant.
- Appliquez la méthode ci-dessous pour éviter que le câble ne se coince.
- Démarrez le réfrigérateur et assurez-vous qu'il soit branché. (Vous pouvez vérifier si les lumières du compartiment congélateur sont allumées ou éteintes pour voir si le produit fonctionne).
INFORMATIONS IMPORTANTES
Vous pouvez utiliser du ruban adhésif et des protecteurs similaires sur les pièces pour lesquelles vous pensez qu'il est nécessaire de protéger les bords du meuble lors de la mise en place du produit.
AVERTISSEMENT
La prise du produit doit être accessible après l'installation. Si la prise n'est pas accessible après l'installation, l'alimentation doit être coupée à l'aide du disjoncteur.
AVERTISSEMENT
Assurez-vous que le câble secteur n'est pas coincé lors de la mise en place du produit.
- Poussez le produit avec précaution vers la cabine pour le placer. En cas de pression lors de la mise en place du produit dans la cabine :
- Le sol peut être rugueux ou irrégulier.
- Les pieds réglables peuvent être desserrés. (veuillez consulter la section correspondante pour savoir comment régler les pieds réglables)
- Vous devez attacher temporairement la porte du congélateur afin d'aligner le produit avant de le placer.
INFORMATIONS IMPORTANTES
Vous devez utiliser les bords supérieurs de la porte du congélateur lors de l'alignement du produit avec le mobilier. Le réglage des autres bords est expliqué dans les pages suivantes.

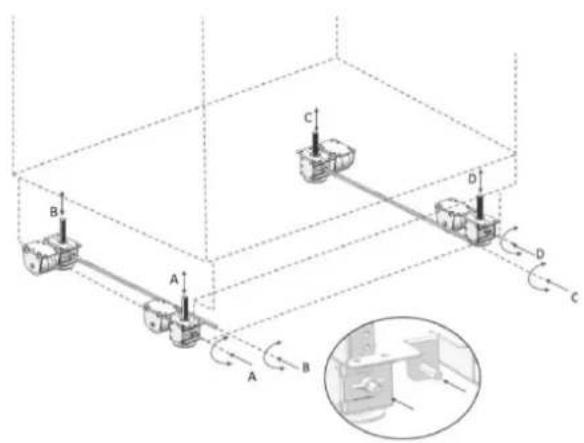

Réglage de la hauteur du réfrigérateur dans l'armoire
- Réglez la hauteur du réfrigérateur à l'aide des pieds réglables.
AVERTISSEMENT
Commencez par soulever les pieds avant (avant les pieds arrière) afin de réduire le risque de chute de l'appareil vers l'avant.
A/D - Tourner la clé dans le sens des aiguilles d'une montre pour soulever la face avant.
B/C - Tourner la clé dans le sens des aiguilles d'une montre pour soulever l'arrière.
- Après avoir réglé les pieds réglables, vérifiez le niveau dans le sens de la largeur et de la profondeur.
La hauteur maximale que les pieds réglables peuvent atteindre est de 40 mm (1 9/16 po) et la hauteur du produit est de 2 169 mm (85 3/8 po)
i INFORMATIONS IMPORTANTES
Réglage de l'appareil par rapport aux parois latérales
- Pour les produits dont les panneaux de recouvrement sont en place, la position de l'appareil est ajustée de manière à ce que la porte et les surfaces du meuble soient alignées. Vous pouvez également utiliser le gabarit de réglage de la position (art. n 5) si nécessaire.
- Pour les produits sans panneaux de recouvrement déjà en place, le produit est placé à l'aide de la pièce d'ajustement (art. n 5) comme indiqué dans la figure ci-dessous.
i INFORMATIONS IMPORTANTES
Il est très important d'aligner le bord supérieur de la porte du congélateur lors de l'alignement, car sa position est fixe et tous les autres panneaux peuvent être ajustés par rapport à lui. Tous les autres bords peuvent être réglés avec les mécanismes de réglage.
- Pour les produits sans panneaux de recouvrement déjà en place, le produit est placé à l'aide de la pièce d'ajustement (art. n 5) comme indiqué dans la figure ci-dessous.

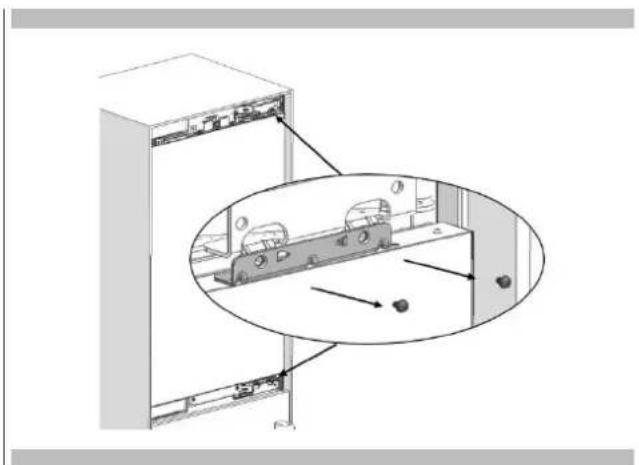

Fixation des supports de connexion de l'armoire
- Fixez les supports de connexion du meuble (art. n 12) à l'appareil, à l'endroit où il se trouve : 2 en 3 de chaque côté. Utiliser le support de connexion de l'armoire à vis (art. n 11) pour serrer.
Avant de commencer à visser les supports latéraux et supérieurs, assurez-vous que le produit reçoit de l'eau et qu'il n'y a pas de fuite d'eau.
i INFORMATIONS IMPORTANTES
Si vous avez des difficultés à serrer les vis, l'ouverture d'un trou de référence avec la perceuse facilitera cette procédure.
- Fixez les supports de connexion de l'armoire (art. n 12) à l'armoire à l'aide des 16 vis du support de connexion de l'armoire (art. n 13).
- Utilisez le cutter pour couper le tuyau d'eau à l'équerre à partir de l'extrémité du tube de passage, en laissant une section de 10 po.
- Utilisez les 2 clés pour raccorder fermement le tuyau provenant du secteur et le tuyau provenant de la vanne.
AVERTISSEMENT
Le tuyau provenant du secteur doit être monobloc. N'utilisez pas de flexibles.
AVERTISSEMENT
Assurez-vous que l'alimentation est coupée lors du raccordement de l'eau au produit.
AVERTISSEMENT
Le robinet d'eau doit être fermé lors du raccordement du tuyau d'eau.
AVERTISSEMENT
Il est recommandé que la vanne marche/arrêt de l'eau reste accessible après l'installation du produit.
AVERTISSEMENT
Ce produit est adapté pour une utilisation avec des conduites d'eau froide uniquement.
AVERTISSEMENT
La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).
INFORMATIONS IMPORTANTES
Lorsque le raccordement est terminé, vous devez allumer la vanne secteur et vous assurer qu'il n'y a pas de fuite à ce point.
Raccord de la partie supérieure de ventilation
- Utilisez 2 vis pour fixer la partie supérieure du trou d'aération.
Raccord de l'ensemble de ventilation inférieur
- Utilisez 2 vis pour fixer la partie inférieure du trou de ventilation.

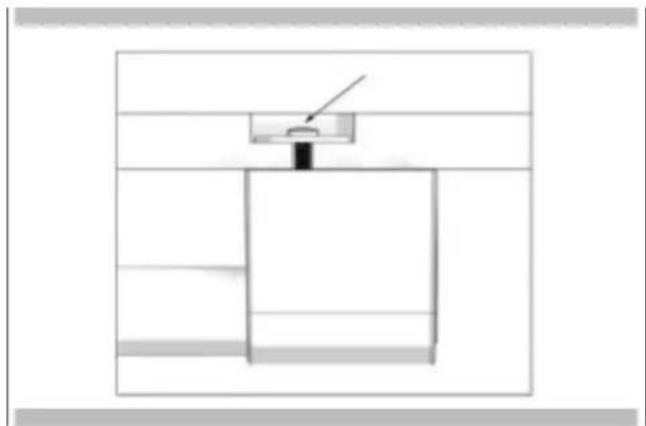

Vous pouvez déplacer la partie inférieure du trou d'aération pour l'ajuster à la plaque d'appui dans la cuisine.
AVERTISSEMENT
La distance de déplacement vers l'avant et vers l'arrière de la plaque de cuisson inférieure doit être de 23 mm (15/16 po). Comme vous pouvez le voir sur la figure, la plaque de pied décorative ne doit pas se trouver devant le niveau supérieur du trou d'aération.
Fixation des éléments de la garniture décorative
- Fixer la garniture côté meuble (art. n 1) sur le support de liaison armoire-cabine (art. n 12).
- Fixer le meuble de finition supérieur (art. n 4) sur le support de connexion de l'armoire supérieure (art. n 12).
Les poids maximaux des panneaux de recouvrement de porte à monter sur le produit sont les suivants. Porte du réfrigérateur : 35,7 lb. (16,2 kg)
Porte du congélateur : 19,8 lb. (9 kg)
Choix de l'épaisseur de la porte
- Si l'épaisseur de la porte est supérieure à 38 mm (1 ½ po), la porte ne doit pas s'ouvrir de plus de 90. Vous devez utiliser une goupille de limitation sur la charnière (inclus).
- Vous pouvez limiter le degré d'ouverture de votre porte à 90 si vous le souhaitez. Dans ce cas, les niveaux d'épaisseur de la porte peuvent être les suivants (vous pouvez consulter la section correspondante pour savoir comment fixer la goupille de limitation à 90 (art. No6).
la goupille de limitation à 90° doit être insérée dans la charnière supérieure et la charnière inférieure
Cette section contient des informations sur la préparation des panneaux de recouvrement de la porte et leur montage sur le produit.

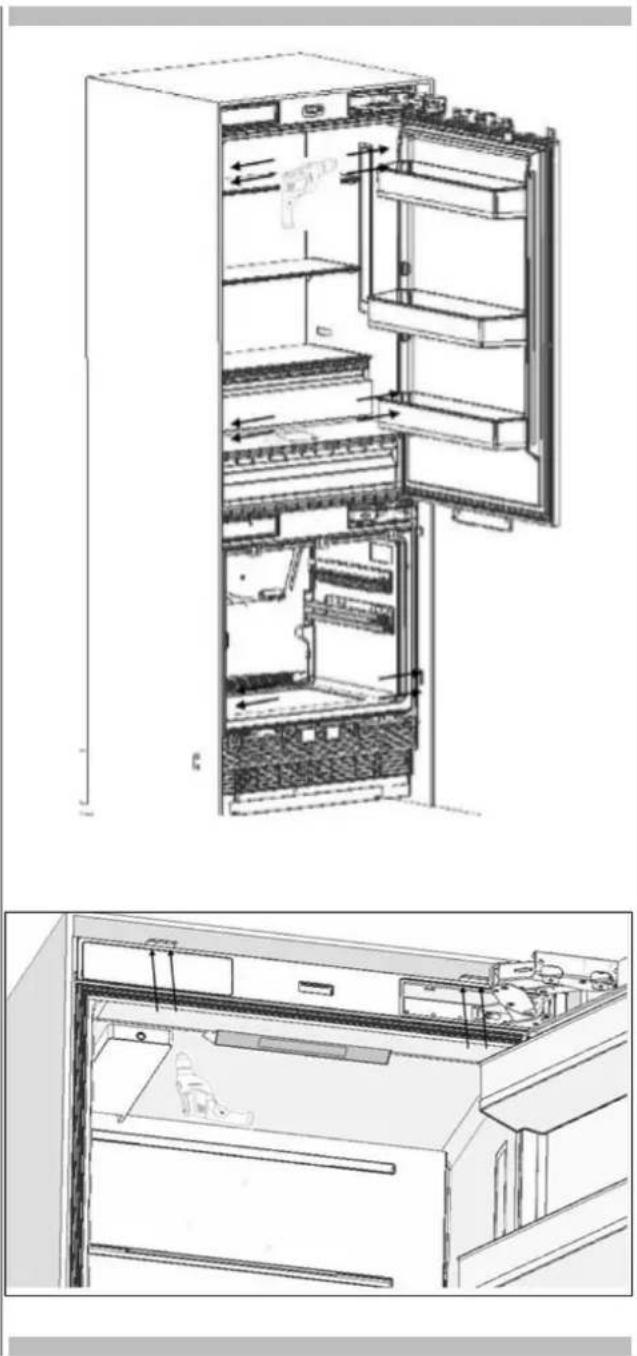

Retrait des couvercles du mécanisme
- Retirez les vis pour enlever le couvercle du support supérieur et le support de fixation.
IMPORTANT : Un aimant inséré dans ce couvercle est nécessaire pour que l'appareil détecte la fermeture de la porte. Veillez à ce que le couvercle avec l'aimant soit remis en place une fois l'installation terminée.
• Retirez deux vis pour enlever le couvercle du support inférieur.
Retrait des mécanismes de réglage du panneau sur le réfrigérateur
- Retirez les ensembles du mécanisme de réglage supérieur et inférieur de la porte.
Préparation des panneaux de recouvrement de la porte
i INFORMATIONS IMPORTANTES

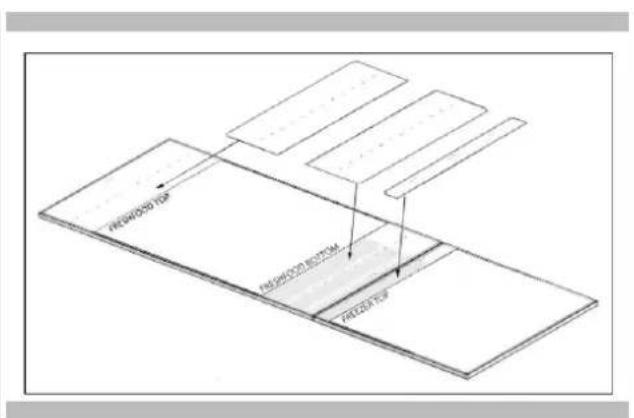

Vous devez prendre en compte les dimensions lors du regroupement des pièces du berceau sur les portes du meuble. Lors du marquage, vous pouvez utiliser le « Gabarit de préparation de la porte du meuble » (article n 1) fourni avec le produit.
Les trous de fixation des poignées doivent être ajustés en fonction des poignées à utiliser dans la conception de la cuisine.
AVERTISSEMENT
L'épaisseur minimale de la porte doit être de 19 mm ( po).
Préparation du panneau de recouvrement de la porte du réfrigérateur
FM4BM30(I)FBI - FM4BM36(I)FBI
Vous devez utiliser des vis adaptées à l'épaisseur de la porte.
- Installez les deux supports de suspension à l'aide des vis fournies (art. n 18). Vous pouvez également utiliser le gabarit de préparation de porte de meuble (art. n 1) fourni avec le produit pour aligner ces pièces. Il est recommandé de conserver ce gabarit pour le réutiliser ultérieurement.
FM4BM30(I)FBI - FM4BM36(I)FBI
• Fixez la poignée de porte du réfrigérateur.
- En fonction du type de vis, il peut s'avérer nécessaire de procéder à un fraisage. La tête de la vis ne doit pas dépasser.
Préparation du panneau de recouvrement de la porte du congélateur
AVERTISSEMENT
Les trous de fixation des poignées doivent être ajustés en fonction des poignées à utiliser dans la conception de la cuisine.
AVERTISSEMENT
L'épaisseur minimale de la porte doit être de 19 mm ( po).
AVERTISSEMENT
Vous devez utiliser des vis adaptées à l'épaisseur du panneau de recouvrement de la porte.
- Fixez les supports de suspension de la porte du congélateur (art. n 9) à l'aide de 6 vis (art. n 18) pour chacun d'entre eux.
• Fixez la poignée de porte du réfrigérateur.
- En fonction du type de vis, il peut s'avérer nécessaire de procéder à un fraisage. La tête de la vis ne doit pas dépasser.
Installation du revêtement de la porte du réfrigérateur
- Fixez le panneau de recouvrement de la porte du réfrigérateur à la porte du réfrigérateur.
Comment aligner la porte du réfrigérateur avec les boulons
La position du panneau de recouvrement de la porte par rapport aux armoires de cuisine doit être affleurante.
Pour ce faire, vous devez ajuster la direction 3D à l'aide de deux boulons de fixation afin d'effectuer des réglages précis.
Avant de commencer, vérifiez la position des panneaux de recouvrement de la porte par rapport aux armoires adjacentes. Les distances entre les panneaux de recouvrement de la porte doivent être de 3 mm (1/8 po), en supposant que les dimensions des panneaux sont correctes.
Vous pouvez ajuster la porte en fonction de cette distance.
• Comment aligner la partie supérieure de la porte avec les boulons.
Fixation complète du panneau de recouvrement
- Comment aligner la partie inférieure du panneau de recouvrement de la porte avec les boulons.
Utilisez les vis de réglage pour positionner le panneau dans le sens Z (profondeur), puis fixez-le fermement à l'aide des rondelles et des boulons retirés lors des étapes précédentes. Ne pas trop serrer car les supports se déformeraient.
Une fois que vous êtes satisfait du positionnement du panneau, fixez enfin le panneau de recouvrement de la porte à l'aide des supports fournis ci-dessous. Cela confère une résistance supplémentaire au côté de la poignée, où s'exerce la plus grande partie de la pression de traction sur le panneau de recouvrement de la porte.
- Utilisez le support de connexion du panneau de recouvrement de la porte (art. n 16) pour assembler la porte du meuble.
• Utiliser 1 vis pour fixer le support de fixation de la porte (art. n 15) sur la porte.
• Utiliser 2 vis (art. n 17) pour fixer le panneau de recouvrement de la porte.
FM4BM30(I)FBI - FM4FBM36(I)FBI

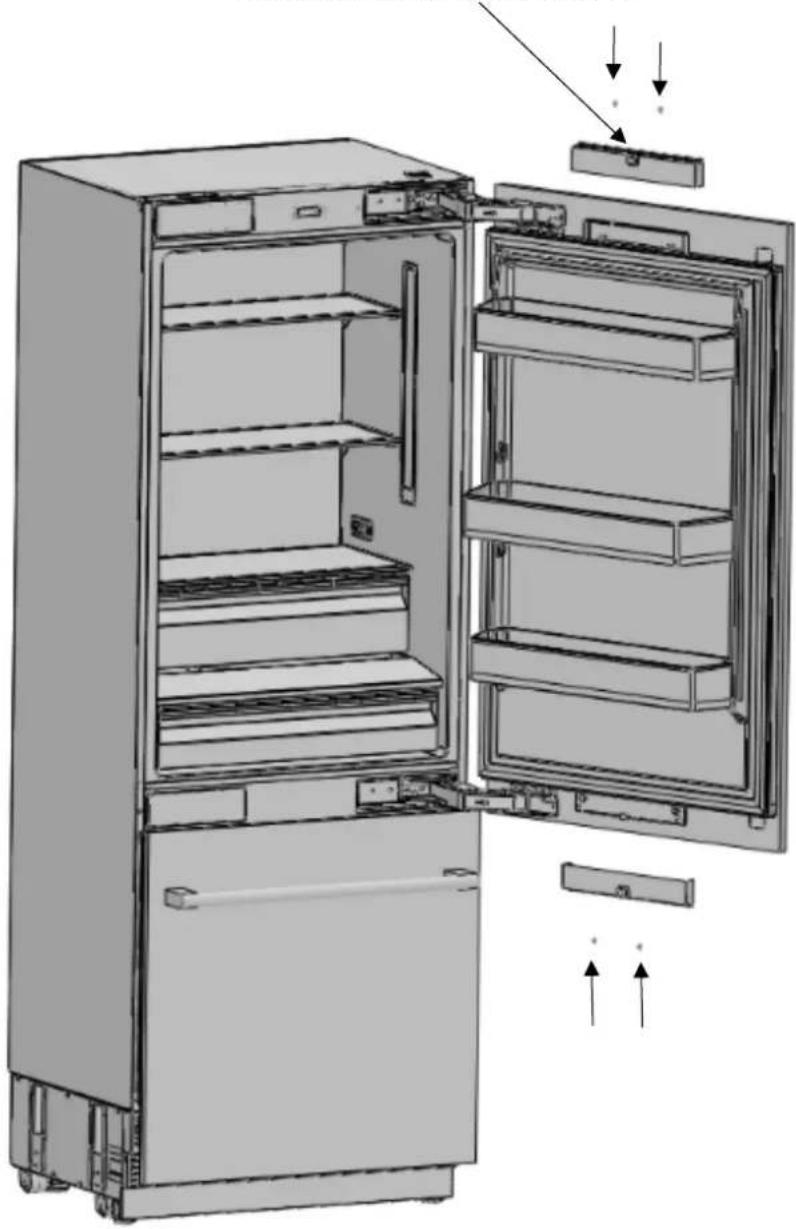

- Enclencher les couvercles des supports de porte. (art. n 14).
FM4BM30(I)FBI - FM4FBM36(I)FBI
• Enclencher les couvercles des supports.
FM4BM30(I)FBI - FM4FBM36(I)FBI
IMPORTANT : S'assurer que le couvercle supérieur contient un aimant pour détecter l'ouverture/la fermeture de la porte.
Un aimant est présent sur le support de suspension supérieur de la porte du couvercle. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit.
Il ne doit pas être confondu avec le couvercle inférieur.

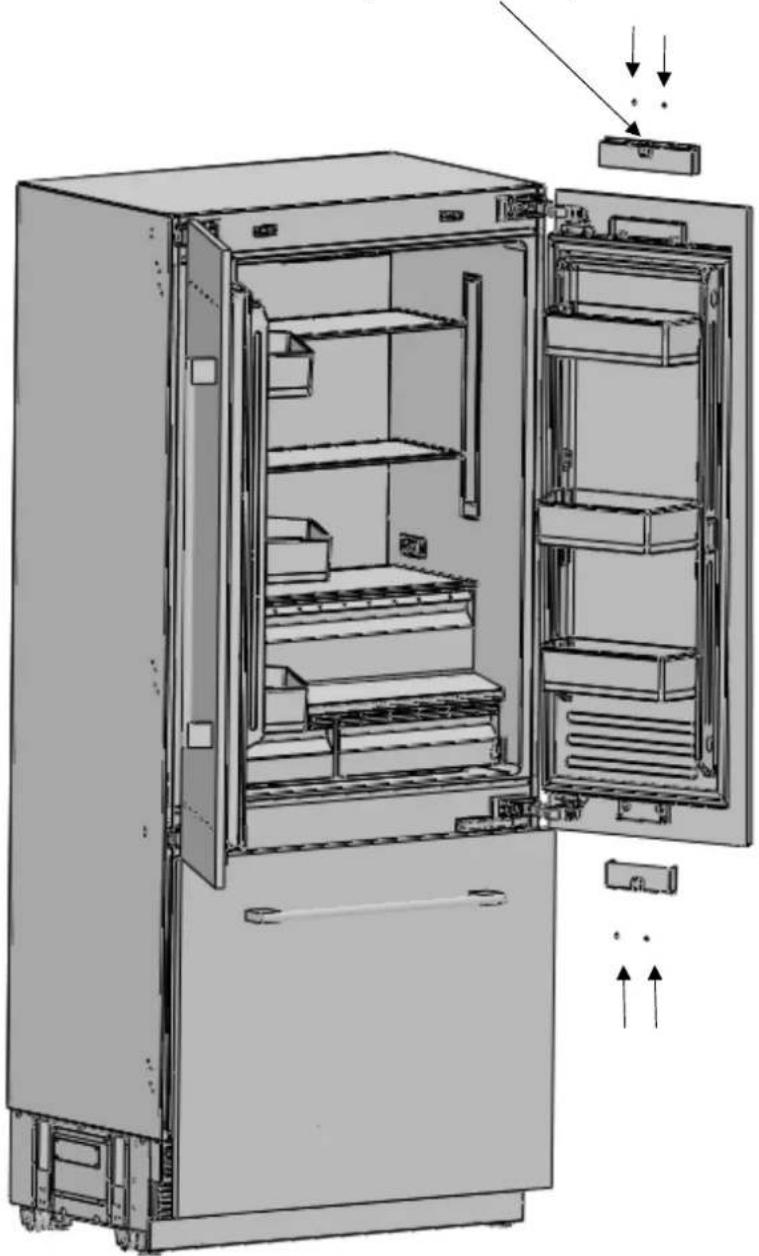

• Fixez et vissez le cache décoratif supérieur/inférieur.
FM4FBM36(I)FBI
IMPORTANT : S'assurer que le couvercle supérieur contient un aimant pour détecter l'ouverture/la fermeture de la porte.
Un aimant est présent sur le support de suspension supérieur de la porte du couvercle. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit.
Il ne doit pas être confondu avec le couvercle inférieur.
Installation du panneau de recouvrement de la porte du congélateur
- Fixez le support de connexion du panneau de recouvrement de la porte (art. n 16) sur la section inférieure de la porte avec la vis du support de fixation de la porte (art. n 15).
• Fixez le panneau de recouvrement de la porte du à la porte du congélateur
Comment aligner le panneau de recouvrement de la porte de congélation sur la section inférieure
- Comment aligner la partie supérieure du panneau de recouvrement de la porte du congélateur avec la vis du support de suspension de la porte du congélateur (art. n 8).
S'il y a un espace entre le support et la porte en mousse, cette cale en plastique peut être utilisée pour combler l'espace.
- Utilisez le support de connexion du panneau de recouvrement de la porte (art. n 16) pour assembler le panneau de recouvrement de la porte du congélateur.
• Utiliser 2 vis (art. n 17) pour fixer le panneau de recouvrement de la porte.
- Clipser le couvercle du support du panneau de recouvrement de la porte sur les supports (art. n 14).
- Installez l'ensemble de porte du meuble du congélateur sur les rails.
- Une fois que la porte du congélateur est en place, fixez-la aux rails du tiroir à l'aide de deux vis.
- Placez le tiroir sur le rail et serrez les vis.
- Enclenchez la bande de recouvrement du tiroir de congélation (art. n 5) sur les boutons situés en haut du tiroir de congélation. Il doit être bien ajusté contre le panneau de recouvrement.
- Installez l'ensemble de porte du meuble du congélateur sur les rails.
Réglage de la dureté des charnières
- Utilisez une perceuse pour ajuster la force de l'assistance à la fermeture des charnières supérieures et inférieures de la porte du réfrigérateur. Réglez la vis de réglage de la charnière sur la position « I » à partir de la position « 0 ».
0 = Paramètre le plus faible
I = Paramètre le plus fort
La porte doit être entièrement ouverte pendant ce réglage.
AVERTISSEMENT
Ce réglage de charnière doit définitivement être effectué après le réglage de la porte.
Retrait de la porte du réfrigérateur
• Réglez le niveau de dureté de la charnière sur « 0 ».
Le fait de ne pas régler la charnière sur continuer l'installation de cette manière peut provoquer des blessures.
• Retirer les garnitures latérales.
- Desserrez les 2 vis du couvercle supérieur de la porte du réfrigérateur et le retirer.
• Retirez les kits de réglage supérieurs.
- Desserrez les 2 vis du couvercle inférieur de la porte du réfrigérateur et retirez-les.
• Retirez les supports inférieur et supérieur du réfrigérateur et les vis de fixation.
FM4BM30(I)FBI - FM4FBM36(I)FBI
La porte blindée pourra être retirée lorsque ces vis seront retirées. Vous devez prendre des mesures pour empêcher que la porte ne tombe.
Vous pouvez coller la porte du meuble à la porte intérieure ou demander de l'aide à une autre personne.
- Prenez la porte du meuble du réfrigérateur et posez-la à l'envers sur une table.

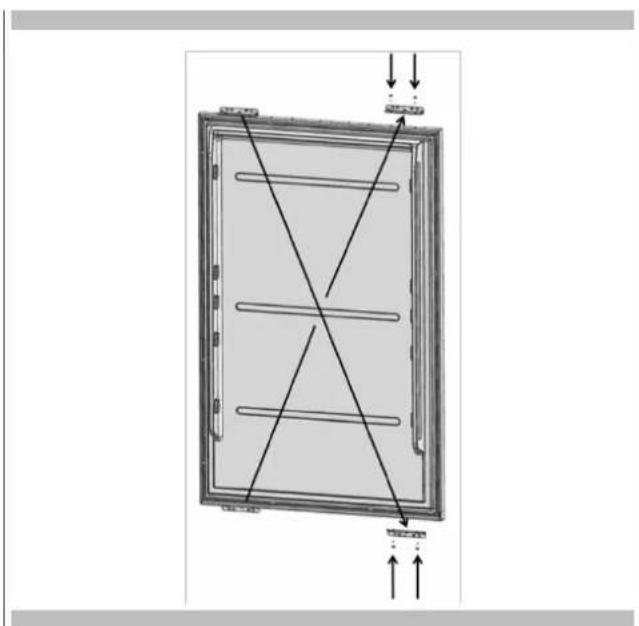

- Vous devez fixer la porte du meuble en la faisant pivoter de 180 en fonction de sa position actuelle.
Retrait et préparation de la porte intérieure du réfrigérateur
• Retirez les vis de fixation de la charnière des supports de charnière.
ATTENTION
La porte de l'appareil pourra être retirée lorsque ces vis seront retirées. Vous devez prendre des mesures pour empêcher que la porte ne tombe.
- Retirez la porte du réfrigérateur et posez-la sur une table. Retirez les pièces de fixation et vissez-les sur le côté opposé de la porte comme le montre la figure.
Remplacement des charnières
- Retirez les capuchons de la charnière situés du côté opposé à la fixation les charnières.
- Retirez la charnière inférieure droite en desserrant ses 2 vis et fixez-la à sa fente en haut à gauche.
- Fixez les capuchons de la fente de la charnière qui ont été retirés du côté gauche aux capuchons de la charnière sur le côté droit.
Installation de la porte du réfrigérateur
- Placez la porte du réfrigérateur sur le réfrigérateur et fixez-le avec 4 vis.
Si vous voulez faire une double installation, vous devez utiliser le kit d'installation FM4JOINKIT. Disponible auprès de votre revendeur.
Les instructions ci-dessous ont été préparées selon le type intégré. Intégré : Les panneaux sont superposés pour obtenir une finition affleurante avec les armoires adjacentes. Il s'agit du scénario d'installation le plus fréquent.
Dimensions de l'armoire
Les dimensions de l'armoire ci-dessous doivent être vérifiées avant de commencer l'installation.
Double dimension d'ouverture
| Catégorie | 76 +76 mm(30 po +30 po) | 30 po +36 po(76 +91 mm) | 36 po +36 po(91 +91 mm) |
| Dimension « A » | 1524 mm(60 po) | 1676 mm(66 po) | 1828 mm(72 po) |
Référence
Catégorie FM4BM30(I)FBI FM4BM36(I)FBI
Abréviation 76 mm (30 po) 91 mm (36 po)
Emplacement du câblage électrique
L'emplacement du câblage électrique doit être dans la plage indiquée ci-dessous.
ATTENTION
N'utilisez pas de câbles d'extension ou d'adaptateurs à deux broches et ne retirez pas la borne de mise à la terre du câble de mise à la terre.
ATTENTION
Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement connectés. Vérifiez que la mise à la terre de la prise est correcte.
Emplacement du circuit d'eau
L'eau raccordée aux conduites d'eau doit être potable.
L'emplacement du système d'eau doit être dans la plage indiquée ci-dessous.
Le circuit d'eau du réfrigérateur doit être raccordé au réseau d'eau de la maison.
L'utilisateur doit pouvoir l'allumer/l'éteindre avec la vanne si nécessaire.
Aucun objet susceptible de percer les tuyaux d'eau ou de les tordre ne doit se trouver à l'endroit où la conduite d'eau est installée.
La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).
Si la pression de l'eau dépasse 80 psi, installez un dispositif de limitation de pression ou un dispositif de protection contre les chocs de l'eau sur la soupape d'entrée.
Ne jamais installer le produit ou faire fonctionner l'appareil s'il est possible que la pression de l'eau dépasse 120 psi.
AVERTISSEMENT
Assurez-vous qu'il n'y a pas de fuite d'eau lors de la réalisation des branchements d'eau.
Dans le cas contraire, il y aura de l'eau sur le sol et les meubles seront endommagés.
Vous aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60") et d'un diamètre de " pour les raccordements d'eau du produit pendant l'installation.
Un connecteur ayant un filetage d'un diamètre extérieur de doit être utilisé pour raccorder l'extrémité du tuyau au produit.
Avant de terminer l'installation, assurez-vous que l'eau s'écoule et qu'il n'y a pas de fuite d'eau.
Catégorie 76+76 76+91 91+91
Dimension « A » 508 mm (20 po) 508 mm (20 po) 660 mm (26 po)

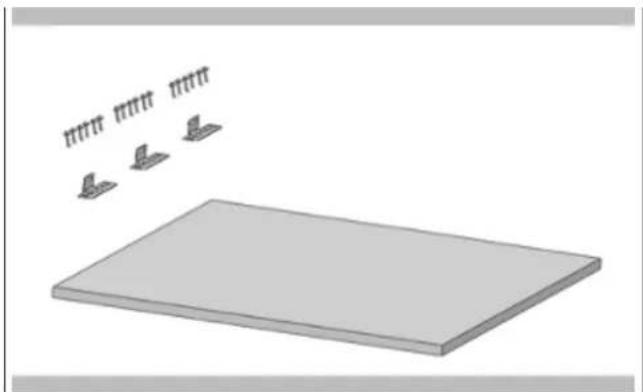

Liste de pièces de montage
| Non Nom de la pièce spécification Qté Remarque | |||
| 1 Panneau de mousse isolante Éponge, grise, T3.0* | 400*1750 1 | ||
| 2 Support de connexion T2.0, revêtement Cr + Zn 2 | |||
| 3 Tête de rondelle d'armature M4*12 16 | |||
| 4 Attache POM 3 | |||
| 5 Couvercle centrale Extrusion PVC L=1876 1 |
- Vis à tête sphérique pour treillis Spéc. : M4x12 Fixation du réfrigérateur Tels que les armoires et les portes (partie presse)

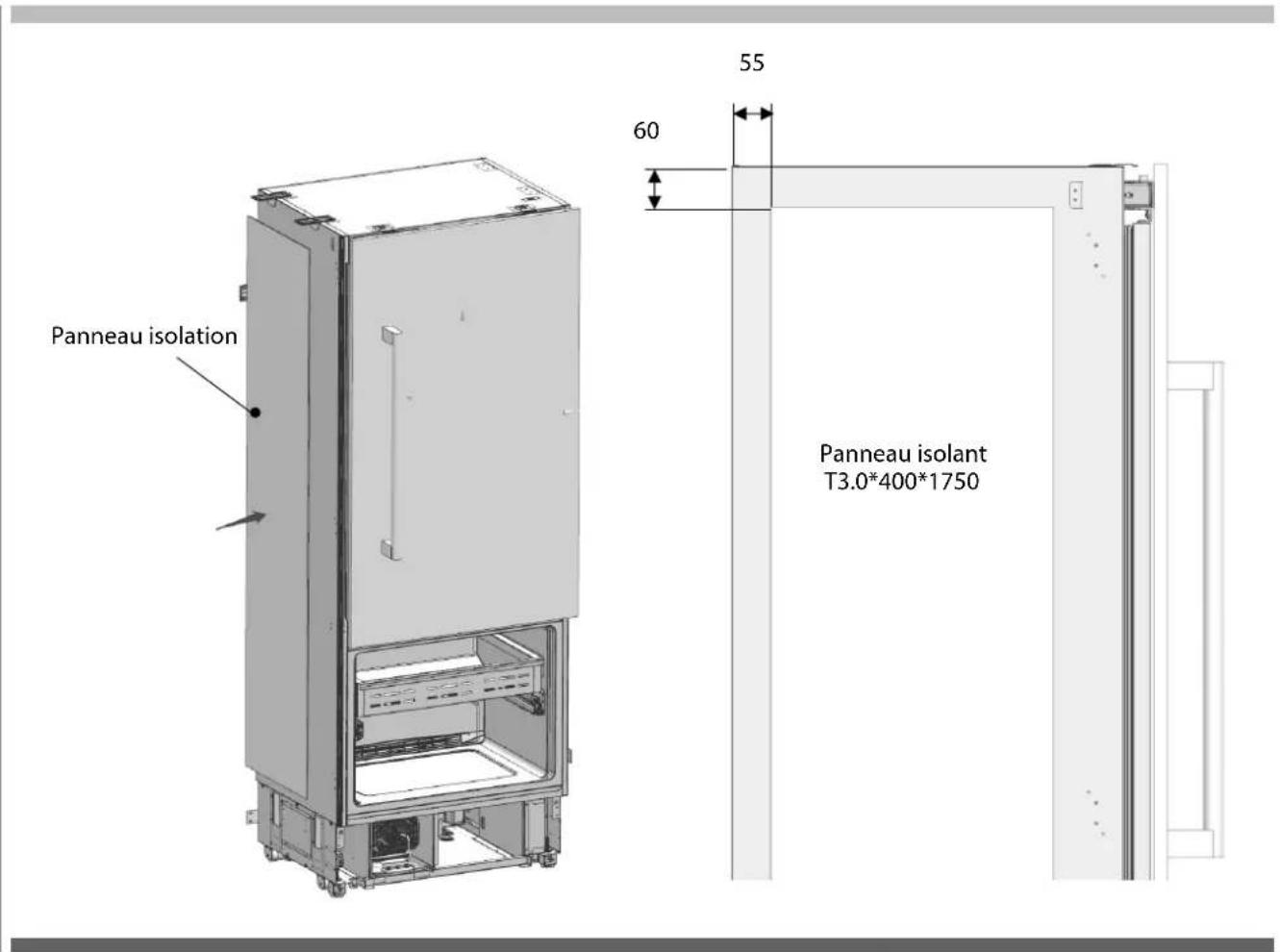

Collez le panneau d'isolation (art. n 1) sur le côté d'un appareil de manière à ce qu'il reste entre deux cabines.
Fixation des attaches et de l'étrier de raccordement
Vissez le support de connexion (art. n 2) et les attaches (art. n 4) qui vont relier les deux réfrigérateurs entre eux.
Support de connexion
Effectuez les raccordements à l'électricité et à l'eau du réfrigérateur comme expliqué précédemment dans ce manuel. Après s'être assuré qu'ils sont alignés, vissez les supports supérieurs à l'autre réfrigérateur.
Après s'être assuré qu'ils sont alignés, vissez les supports inférieurs à l'autre réfrigérateur.
Réglage de la hauteur du réfrigérateur dans l'armoire Réglez la hauteur du réfrigérateur à l'aide des pieds réglables.
AVERTISSEMENT
Commencez d'abord par soulever les pieds avant (avant les pieds arrière) afin de réduire le risque de chute de l'appareil vers l'avant.
- A/D - Tourner la clé dans le sens des aiguilles d'une montre pour soulever la face avant.
- B/C - Tourner la clé dans le sens des aiguilles d'une montre pour soulever l'arrière.
Vissage du meuble de support sur les parois latérales de l'armoire
Fixez les supports de connexion de l'appareil à l'armoire à l'aide de 12 vis.
Vissage du meuble support sur la paroi supérieure de l'armoire
Fixez les supports de connexion de l'appareil à l'armoire à l'aide de 4 vis.
Fixation des éléments de la garniture décorative
Fixez la garniture latérale sur les supports d'assemblage de l'armoire et de l'appareil.
Fixez la garniture supérieure sur les supports d'assemblage de l'armoire et de l'appareil.
Fixez le meuble central (art. n 5) entre les deux réfrigérateurs.
Fin de l'installation
Vous pouvez consulter les pages précédentes pour d'autres procédures d'installation.
