Type de produit	Réfrigérateur-congélateur intégré
Marque	Fulgor Milano
Modèle	FM4BM30FBI
Dimensions d'encastrement (L x P x H)	762 x 635 x 2134 mm (30 x 25 x 84 po)
Dimensions du produit (L x P x H)	756 x 635 x 2134 mm (29 3/4 x 25 x 84 po)
Poids net	164 kg (361 lb)
Alimentation électrique	120 V ~ 60 Hz, 15 A
Type de réfrigérant	R600a (isobutane)
Classe climatique	SN, N, ST, T (10 °C à 43 °C)
Capacité de charge porte réfrigérateur	25 kg (55 lb) max
Capacité de charge tiroir congélateur	10 kg (22 lb) max
Pression d'eau requise	25-80 psi (1,7-5,5 bar)
Raccordement d'eau	Tuyau 1/2 po, longueur min 1,5 m
Fonctions principales	Distribution d'eau, éclairage intérieur, contrôle électronique
Installation	Intégré, encastrable, kit anti-basculement inclus
Porte réversible	Oui (changement de sens possible)
Pieds réglables	Oui, hauteur max 40 mm
Panneaux décoratifs	Compatibles, épaisseur min 19 mm
Garantie	2 ans (selon conditions fabricant)
Entretien	Nettoyage régulier des grilles de ventilation, dégivrage automatique
Réparabilité	Pièces détachées disponibles, réparation par technicien qualifié

FOIRE AUX QUESTIONS - FM4BM30FBI Fulgor Milano

Comment installer le réfrigérateur FM4BM30FBI ?

L'installation doit être réalisée par un technicien qualifié. Assurez-vous que l'armoire respecte les dimensions (762 x 635 x 2134 mm). Utilisez les supports anti-basculement fournis. Raccordez l'eau et l'électricité avant de placer l'appareil dans l'armoire. Réglez la hauteur avec les pieds réglables.

Quelles sont les dimensions d'encastrement requises ?

Les dimensions minimales de l'armoire sont : largeur 762 mm (30 po), profondeur 635 mm (25 po), hauteur 2134 mm (84 po). Pour une installation optimale, respectez les dégagements de ventilation indiqués dans la notice.

Comment raccorder l'arrivée d'eau ?

Utilisez un tuyau de 1/2 po de diamètre et d'au moins 1,5 m de long. Raccordez-le à la vanne d'arrêt et au produit. La pression doit être comprise entre 25 et 80 psi. Vérifiez l'absence de fuite avant de finaliser l'installation.

Puis-je changer le sens d'ouverture de la porte ?

Oui, la porte est réversible. Suivez la section 11 de la notice. Vous devez retirer la porte, inverser les charnières et les supports. Attention, le réglage de la force de fermeture des charnières doit être ajusté après le changement.

Comment installer les panneaux décoratifs ?

Les panneaux doivent avoir une épaisseur minimale de 19 mm. Utilisez le gabarit fourni pour positionner les supports. Fixez les panneaux sur les portes du réfrigérateur et du congélateur. Ajustez la position avec les boulons de réglage 3D.

Quel type de réfrigérant est utilisé ?

Le réfrigérant est le R600a (isobutane), un gaz naturel inflammable. Respectez les précautions : si l'appareil a été transporté horizontalement, attendez 4 heures avant de le brancher.

Quelle est la pression d'eau nécessaire ?

La pression d'eau doit être comprise entre 25 et 80 psi (1,7-5,5 bar). Si elle dépasse 80 psi, installez un régulateur de pression. Ne dépassez jamais 120 psi.

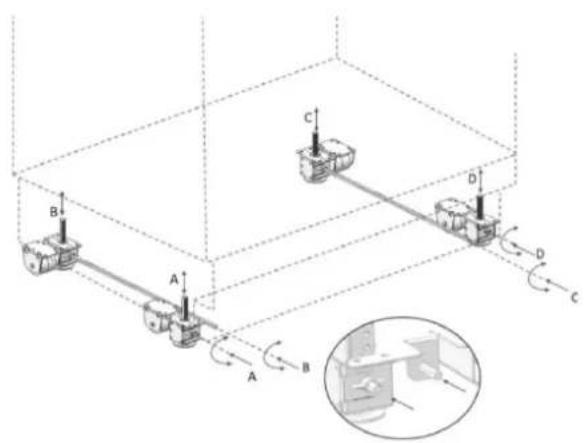

Comment régler la hauteur du réfrigérateur dans l'armoire ?

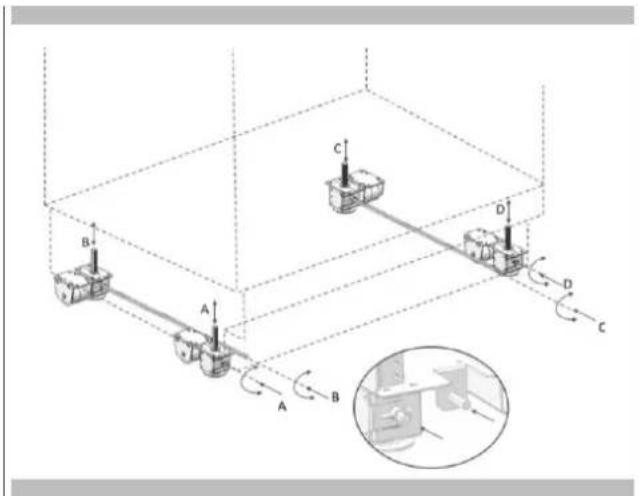

Utilisez les pieds réglables avec une clé. Tournez dans le sens horaire pour soulever. Soulevez d'abord les pieds avant, puis les arrière. La hauteur maximale est de 40 mm. Vérifiez le niveau avec un niveau à bulle.

Que faire en cas de fuite d'eau ?

Fermez immédiatement la vanne d'arrêt. Vérifiez les raccords, resserrez-les si nécessaire. Si la fuite persiste, contactez un technicien qualifié. Assurez-vous que le tuyau n'est pas tordu ou percé.

Comment nettoyer les grilles de ventilation ?

Les grilles de ventilation inférieure et supérieure doivent être nettoyées régulièrement pour éviter l'obstruction. Utilisez un aspirateur ou un chiffon doux. Ne bloquez jamais les ouvertures avec des objets.

MODE D'EMPLOI FM4BM30FBI Fulgor Milano

1 - Symboles et leurs significations 2

Mise au rebut des matériaux d'emballage 2

Poids du produit 3

Capacité portante des portes 3

2-Lieu d'installation 4

Meuble 4

Ventilation 5

Branchements électriques 5

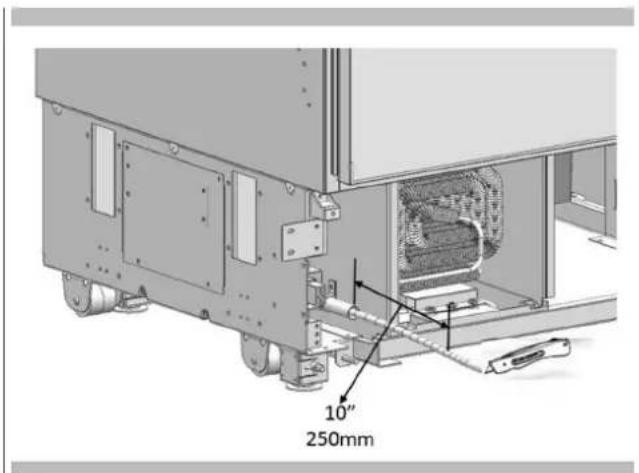

Raccordement d'eau 5

3-Listedesoutils6

4 - Alternatives pour l'installation 7

5 - Préparation pour l'installation 8

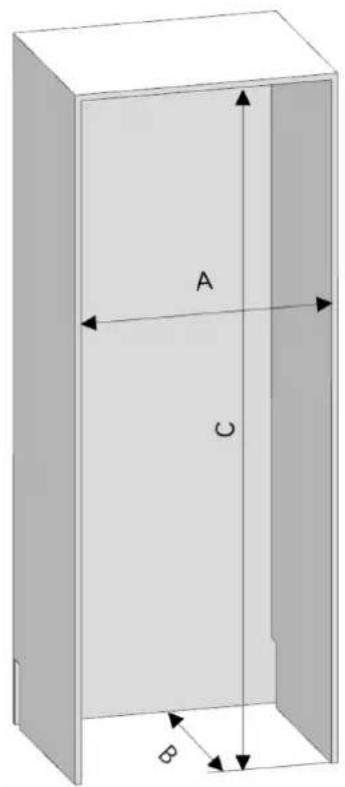

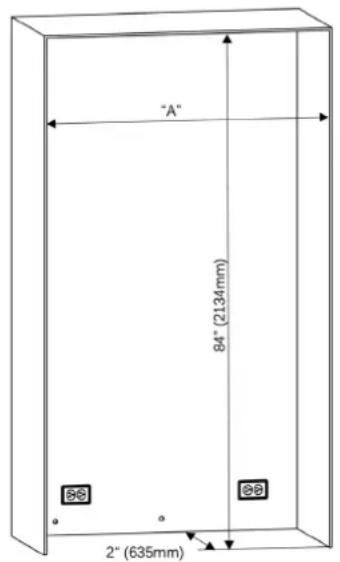

Dimensions de l'armoire 8

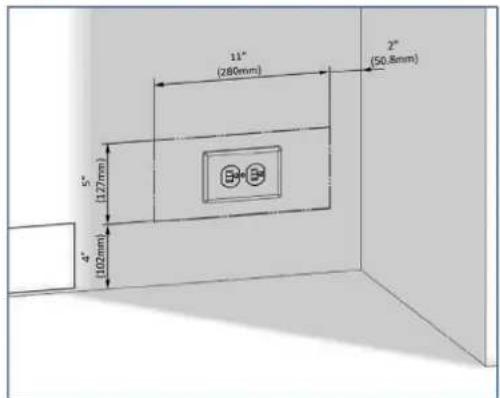

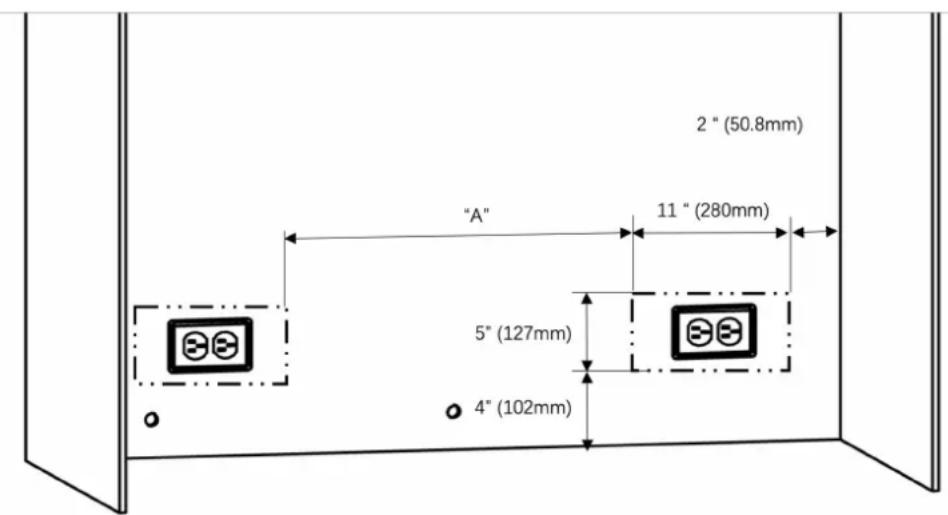

Emplacement du cablage electrique 9

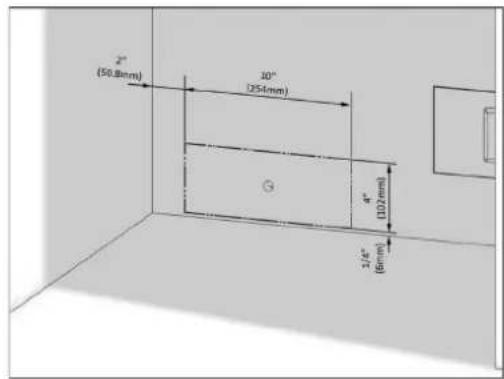

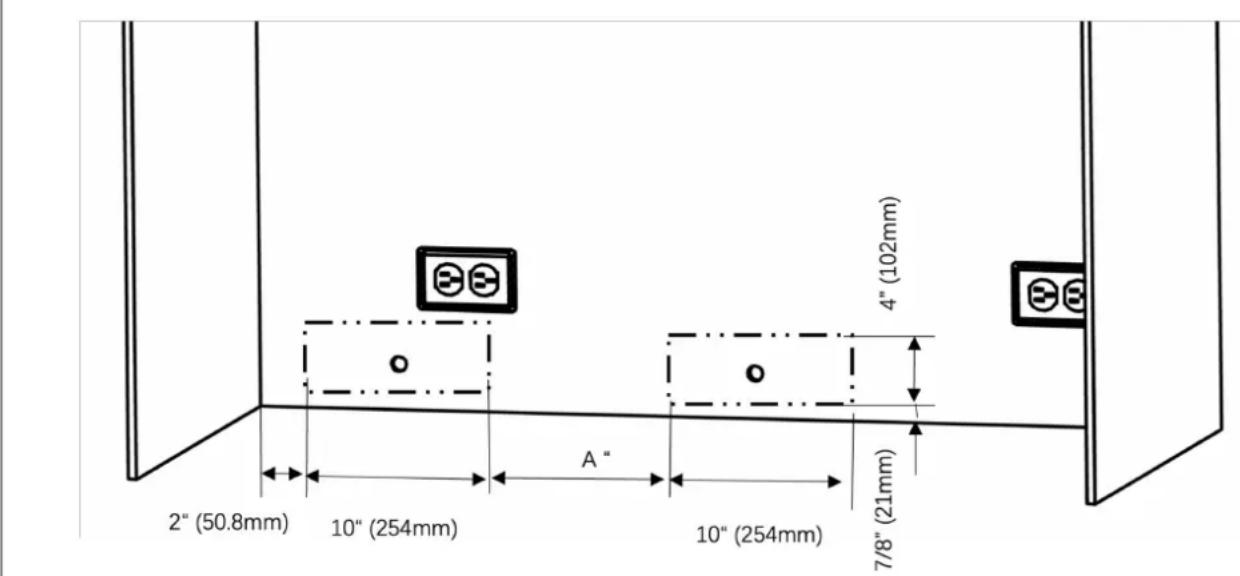

Emplacement du circuit d'eau 9

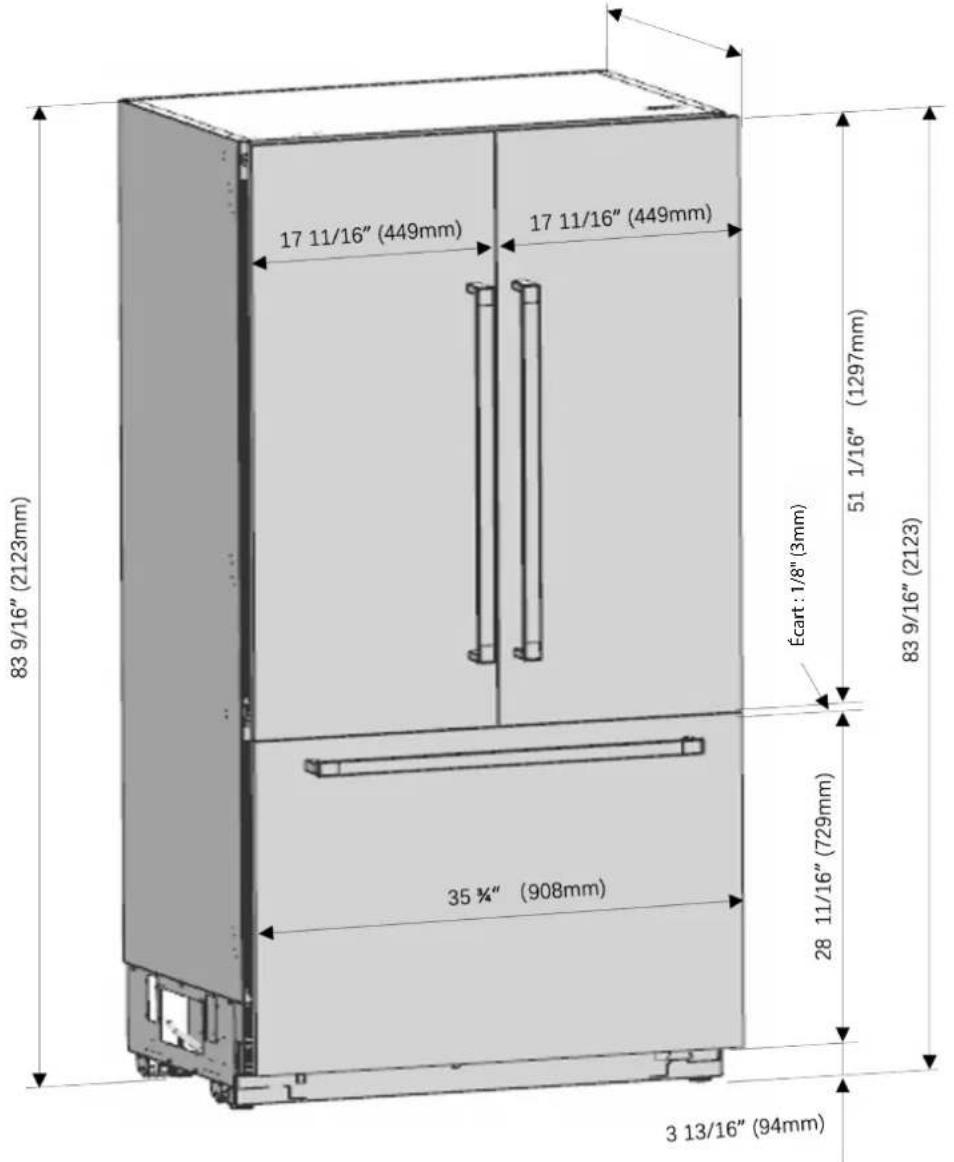

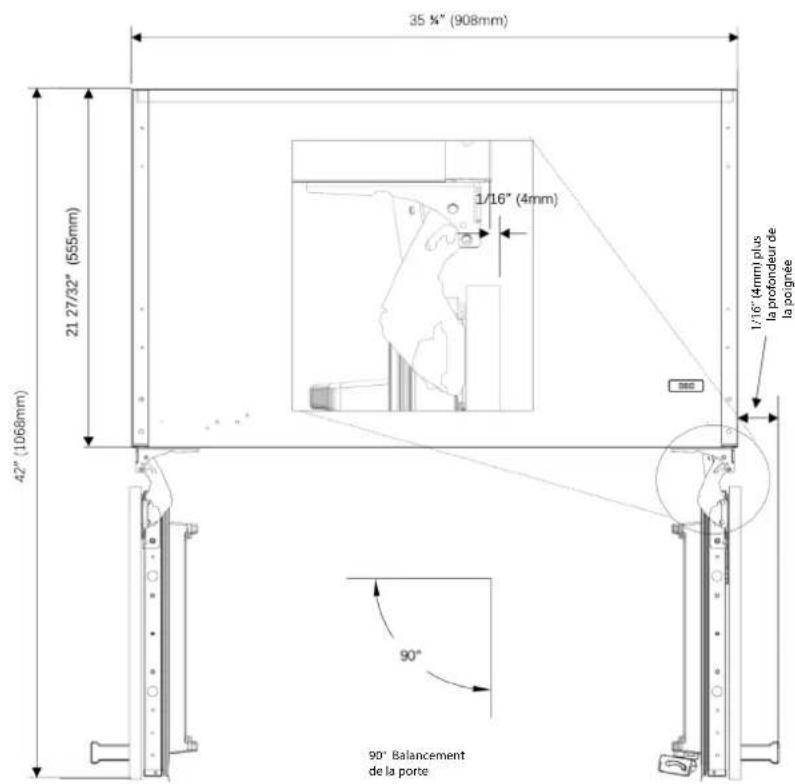

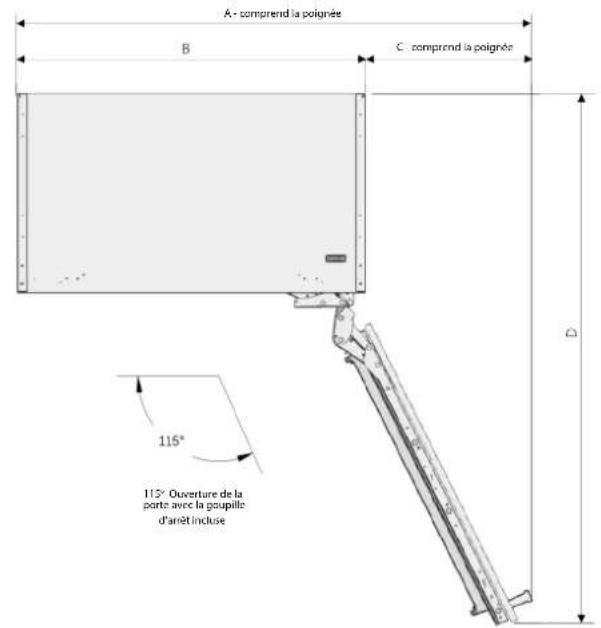

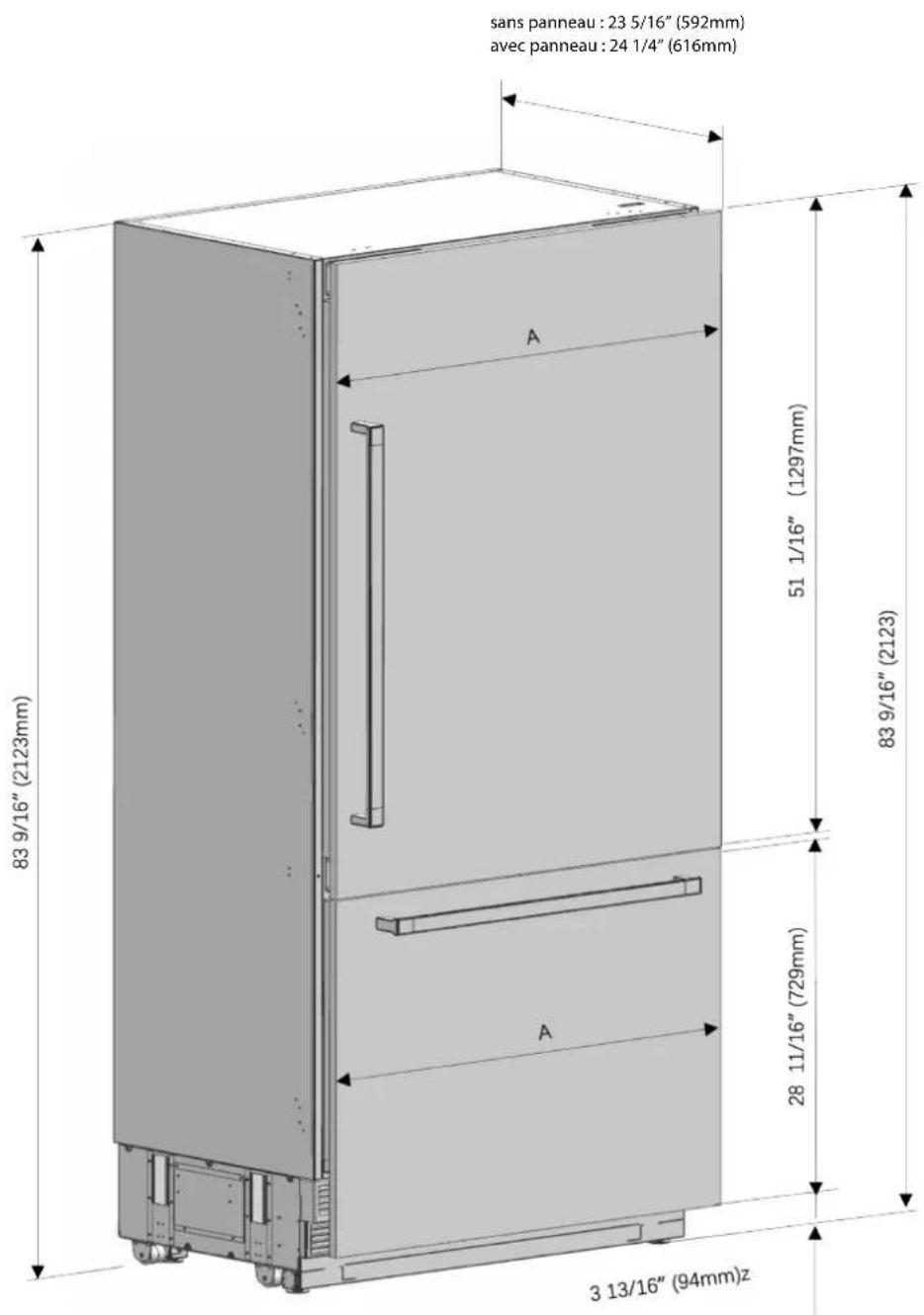

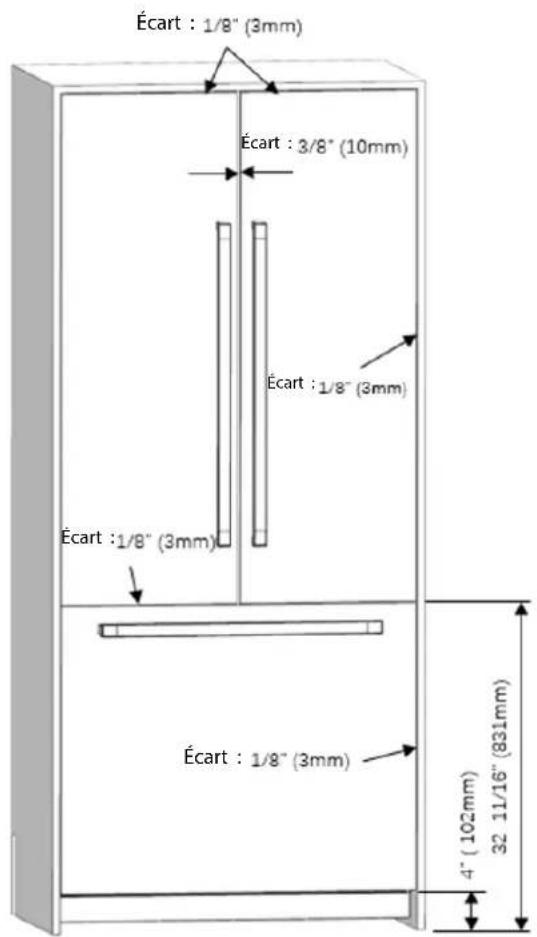

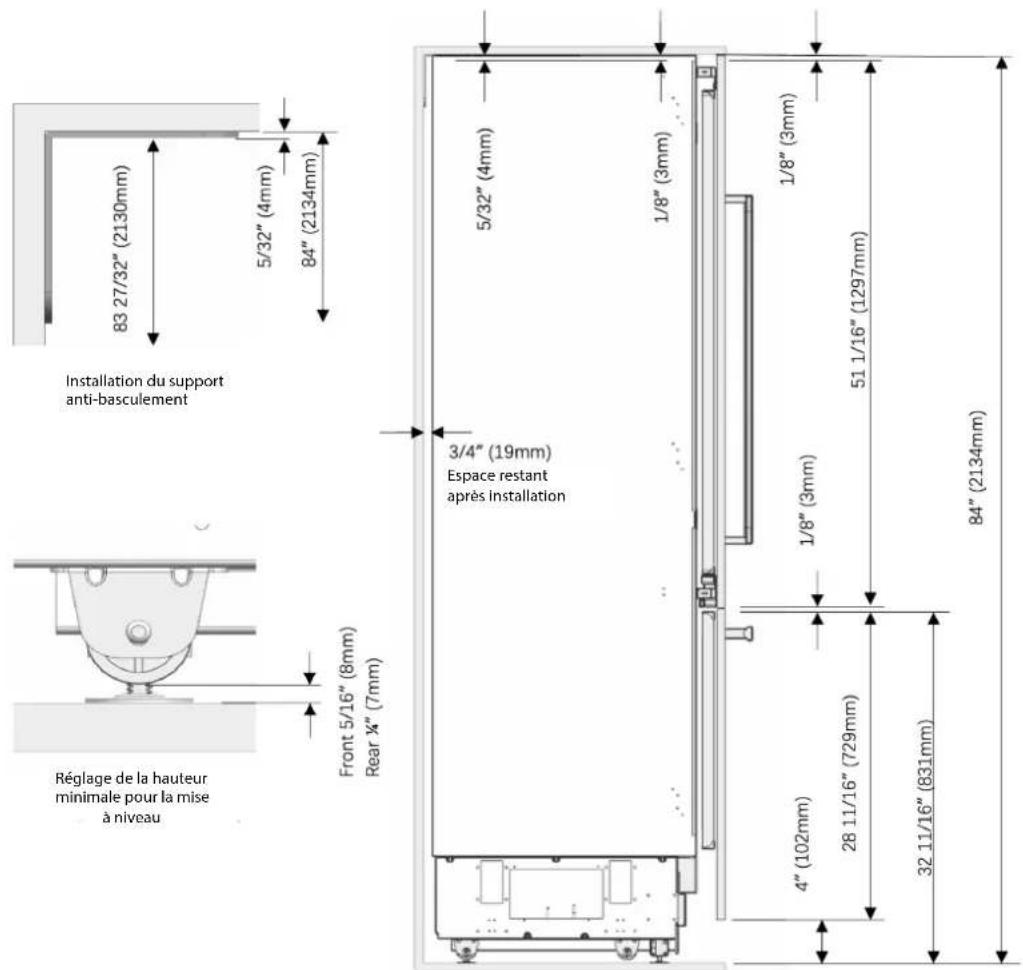

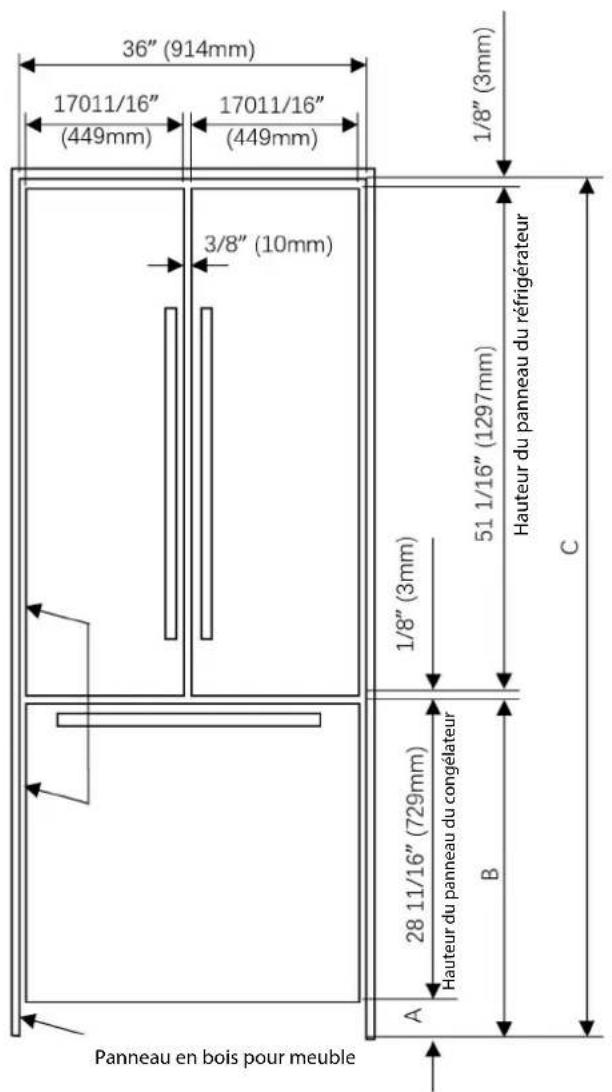

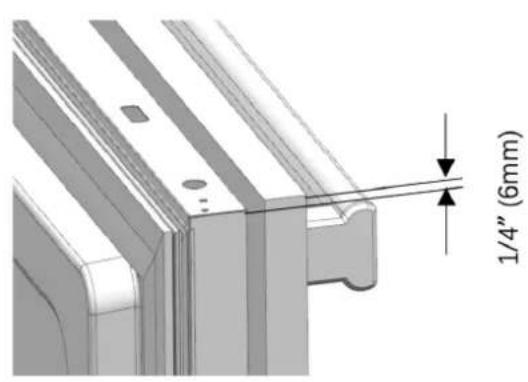

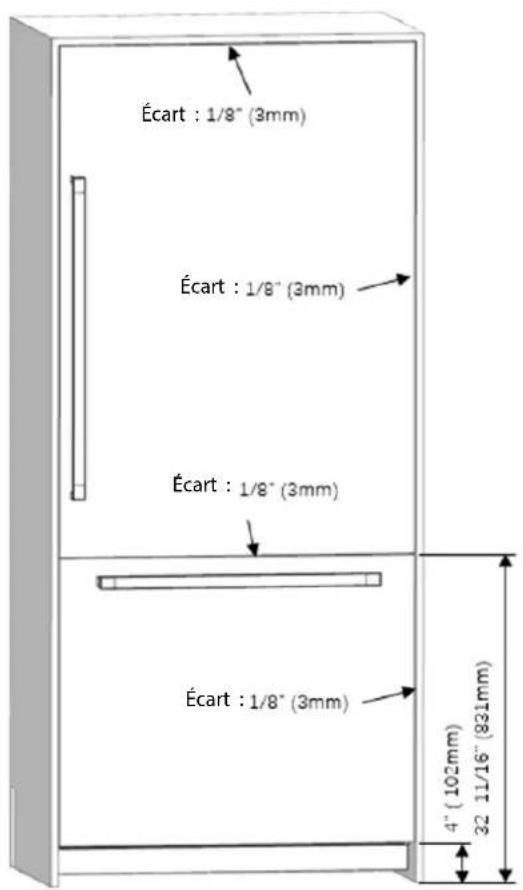

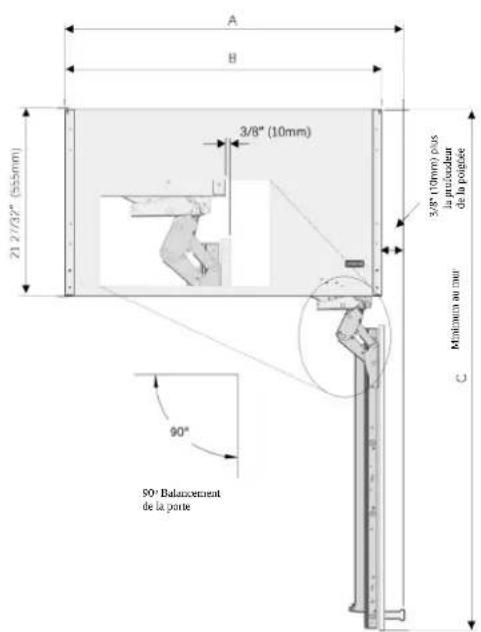

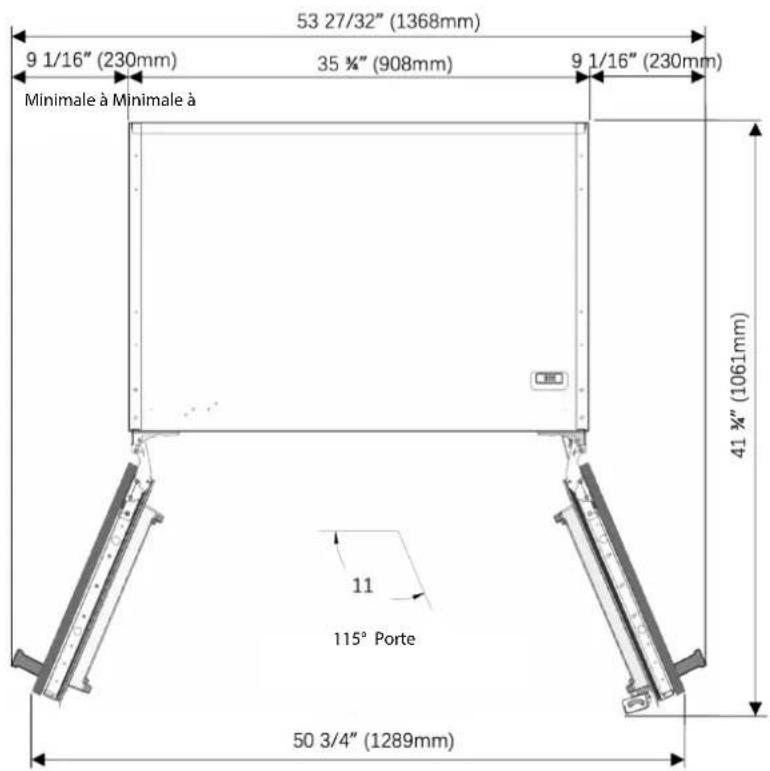

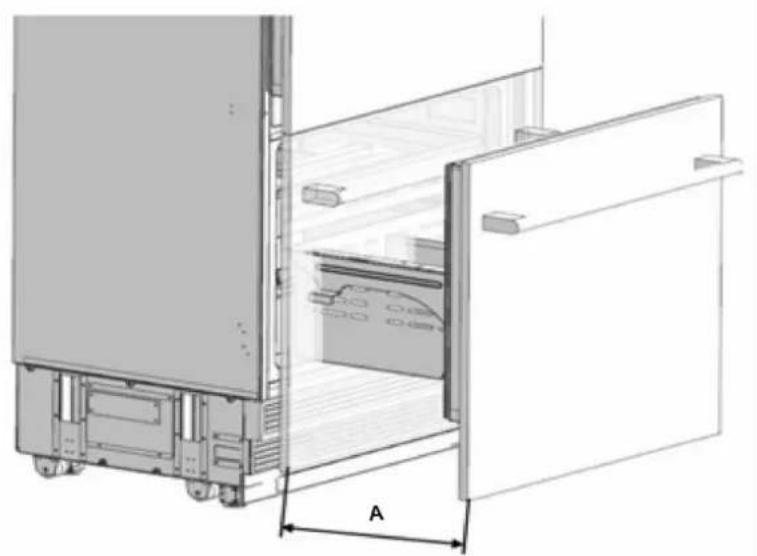

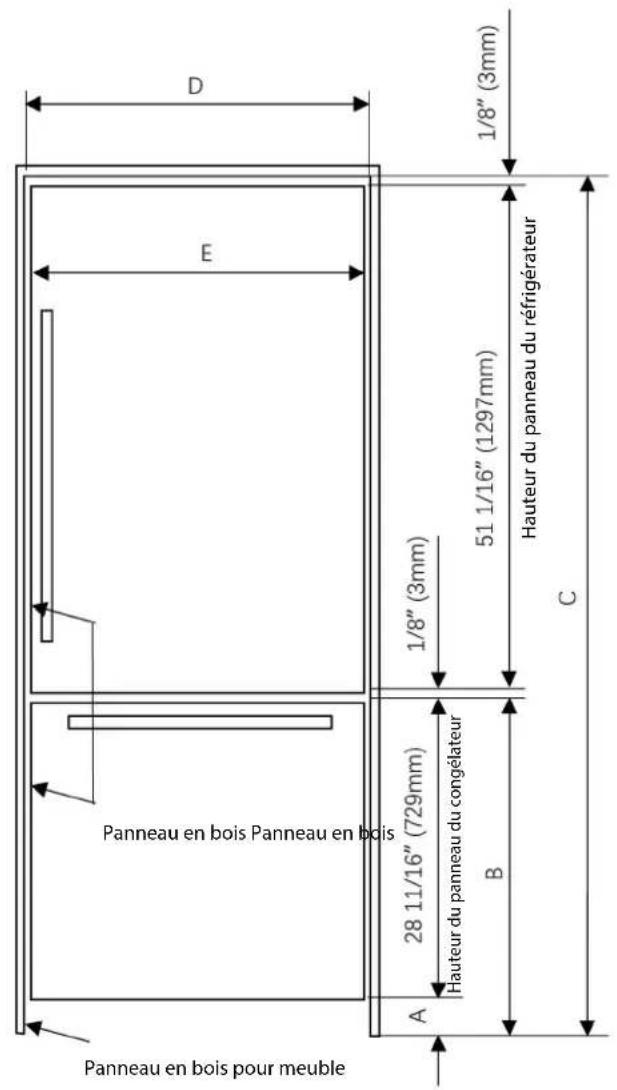

Dimensions du produit 10

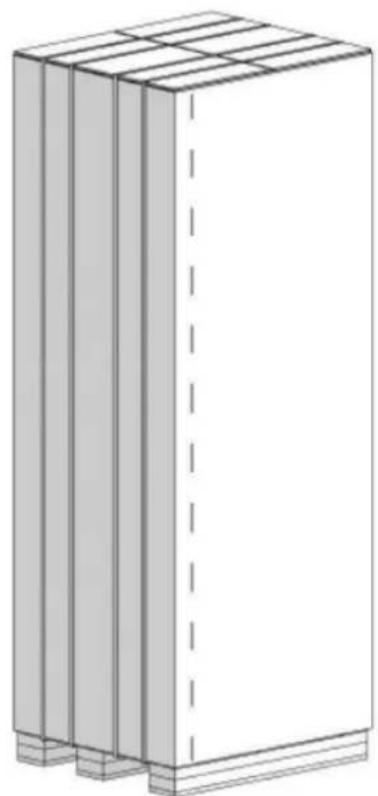

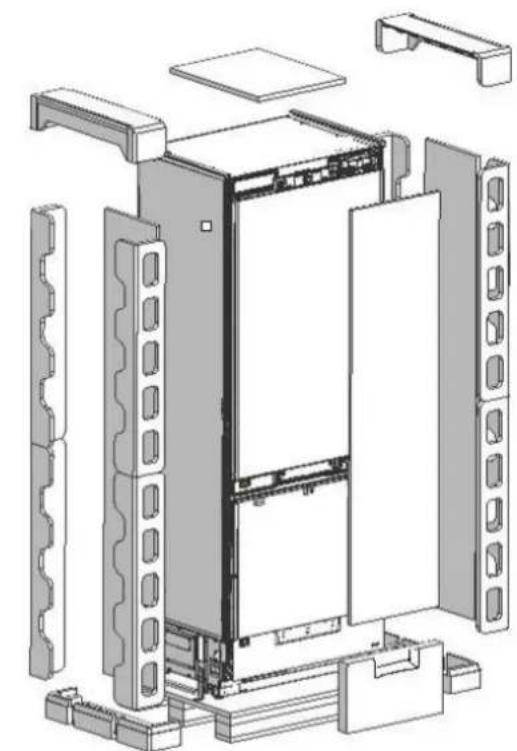

Déballage 17

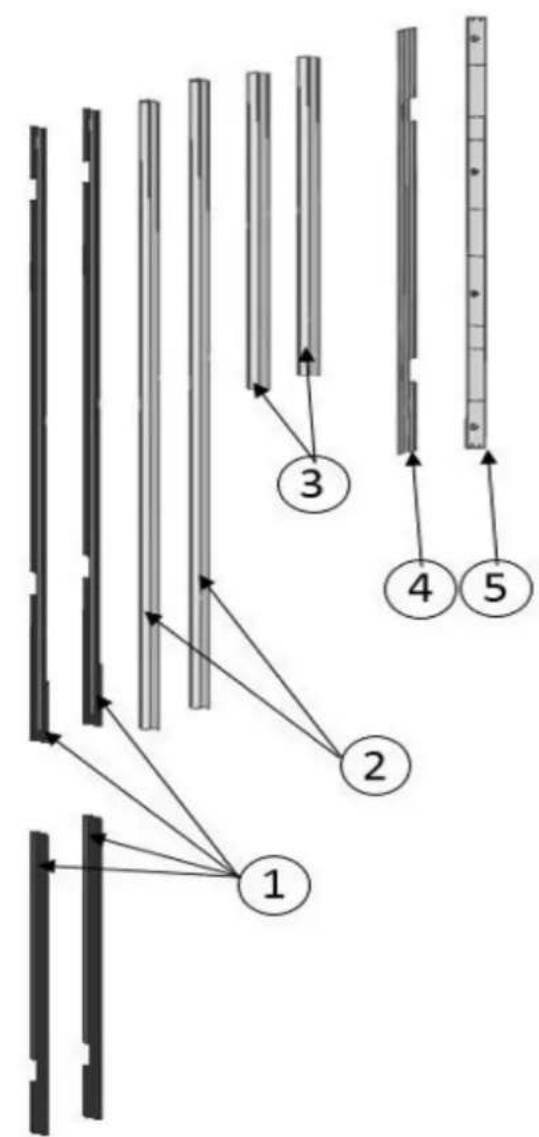

Retrait des accessoires depuis l'arrière 18

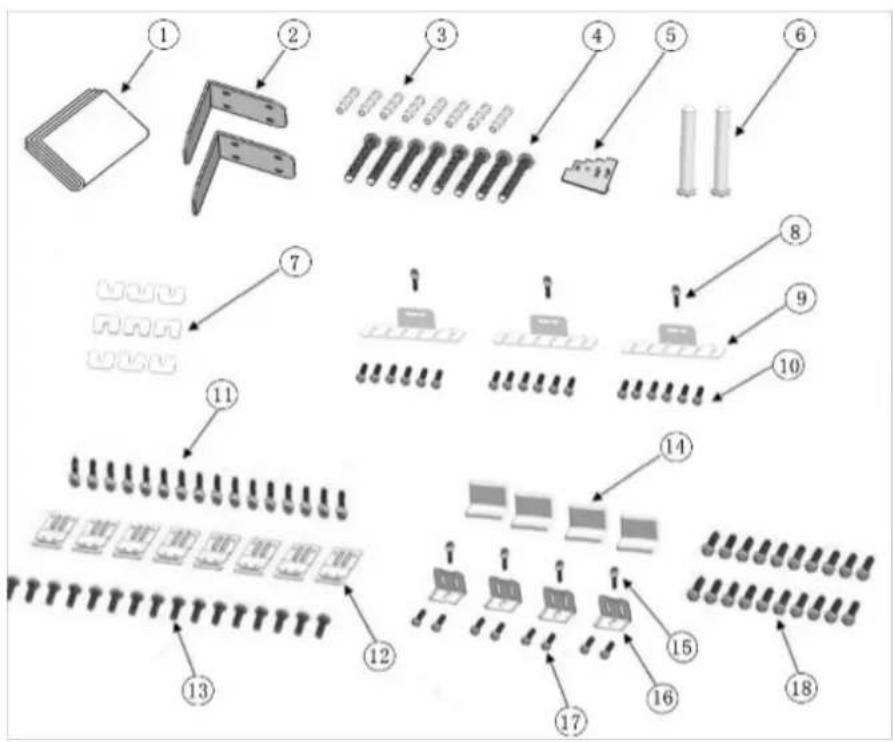

Retrait des pieces de montage dans le compartiment du congelateur 19

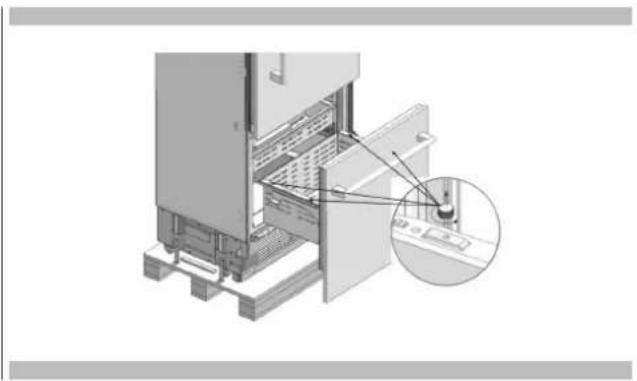

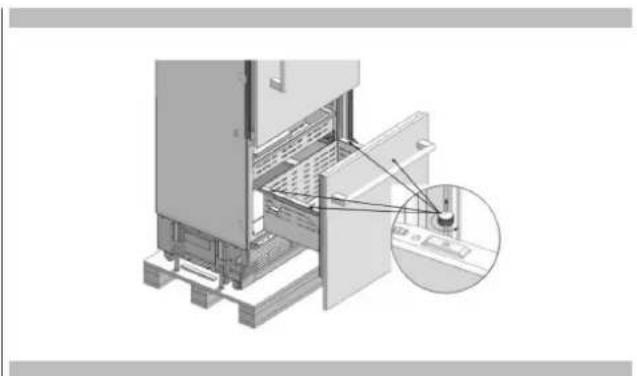

Retrait du bac du tiroir de congélation 20

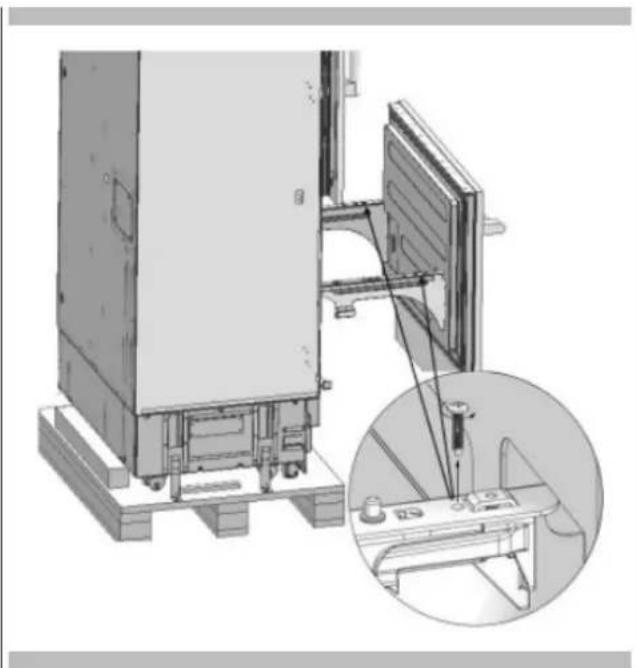

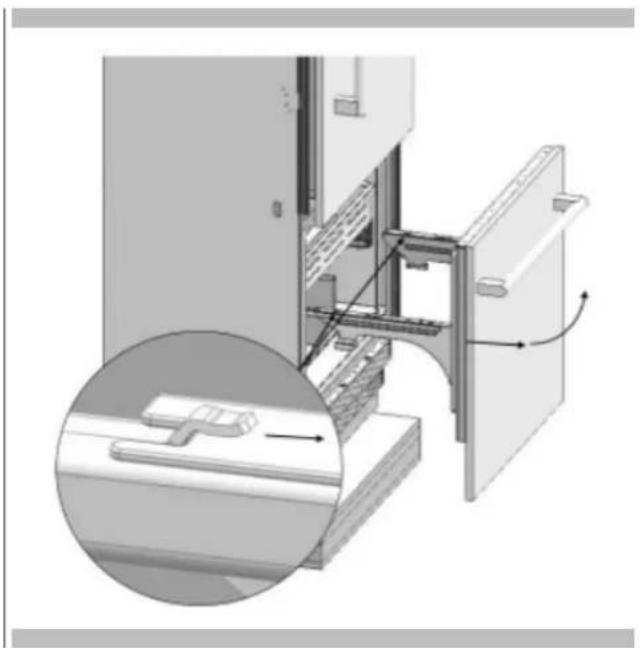

Retrait du tiroir de congélation 20

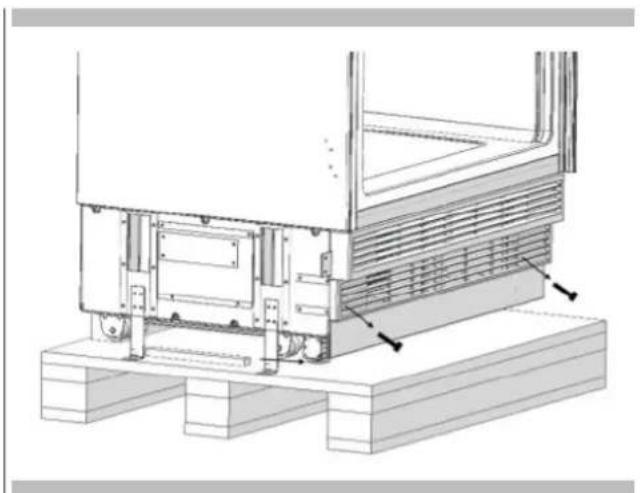

Retrait de l'ensemble de ventilation inférieur 21

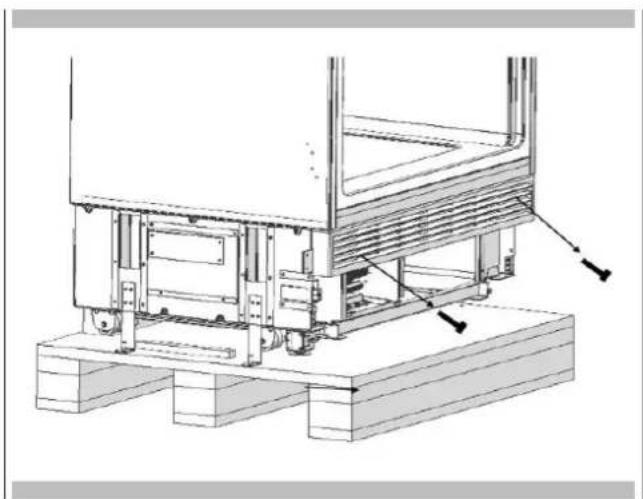

Retrait de la partie supérieure de ventilation 21

6 - Préparation pour l'installation 22

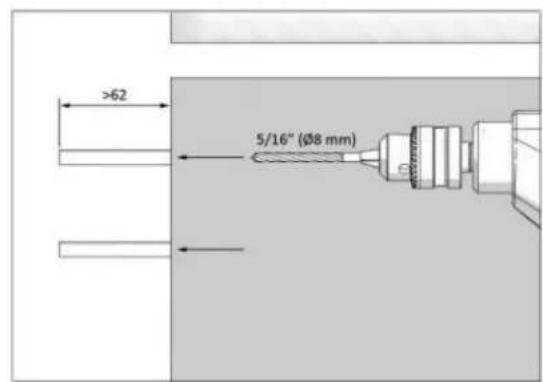

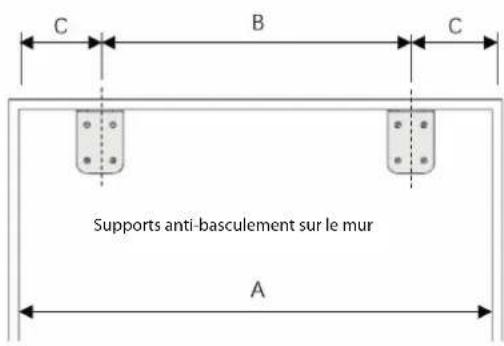

Fixation des supports anti-basculement 22

Autre méthode anti-basculement 23

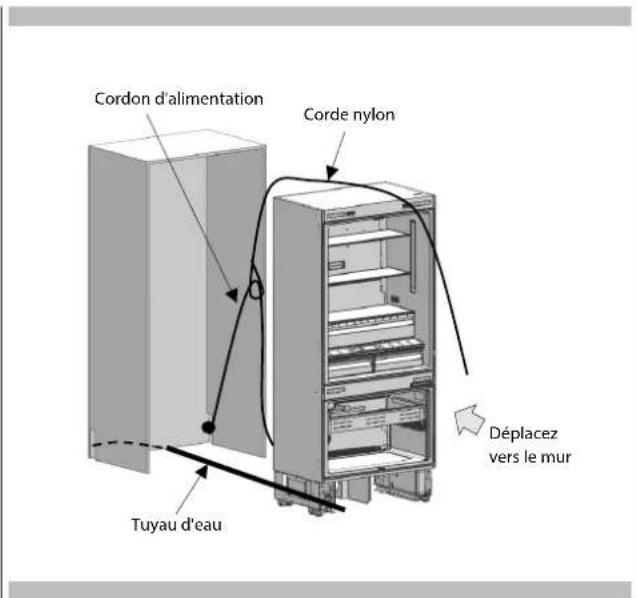

Preparation du tuyau d'eau et de la prise d'alimentation 23

7-Installation dans l'armoire 24

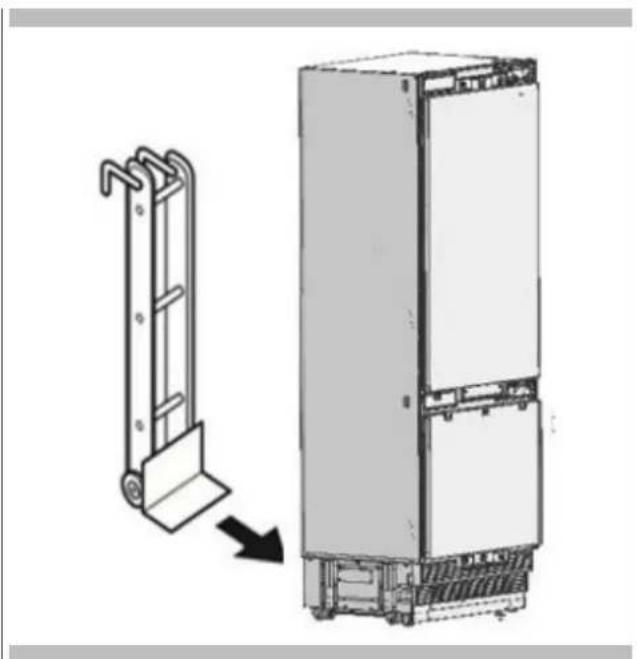

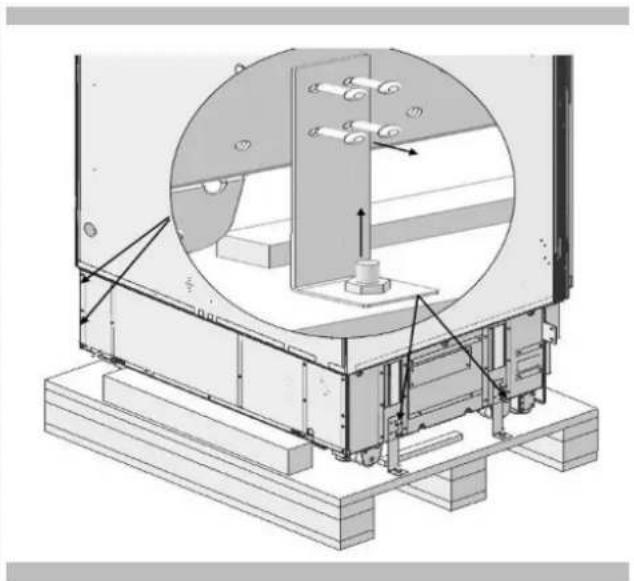

Prendre l'appareil depuis la palette en bois 24

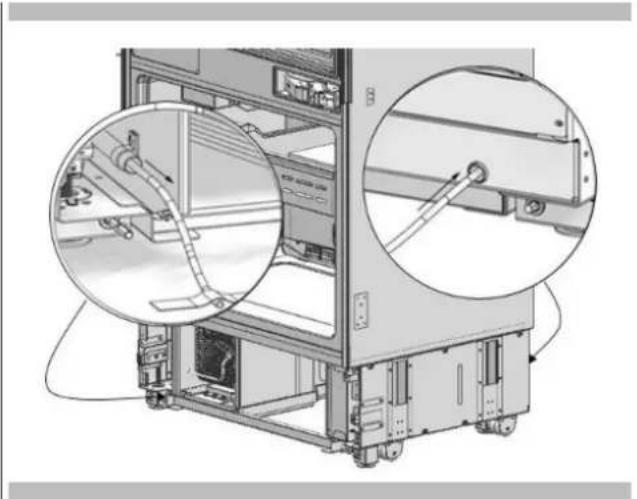

Placer l'appareil dans l'armoire 24

Réglage de la hauteur de l'appareil dans 25
l'armoire

Réglage de l'appareil par rapport aux parois 26
lateralis

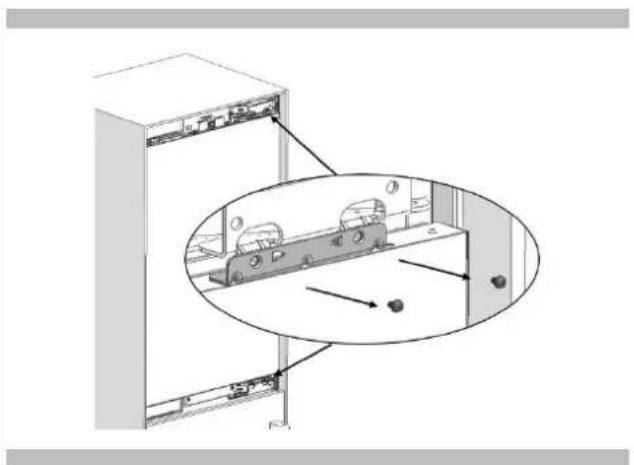

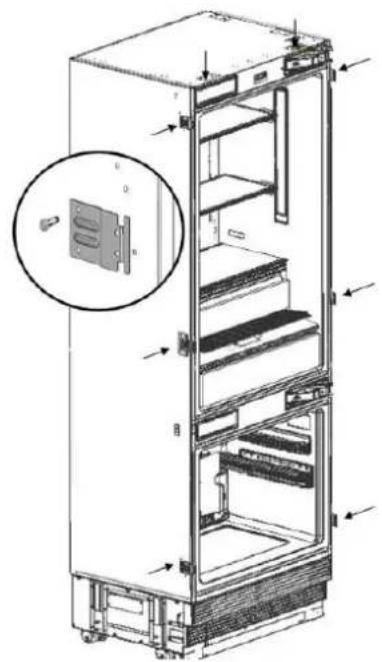

Fixation des supports de connexion de l'armoire 26

8-Installation dans le bas 28

Raccordement d'eau 28

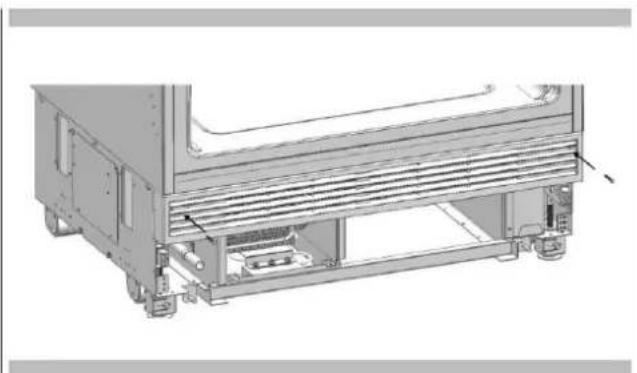

Raccord de la partie supérieure de ventilation 28

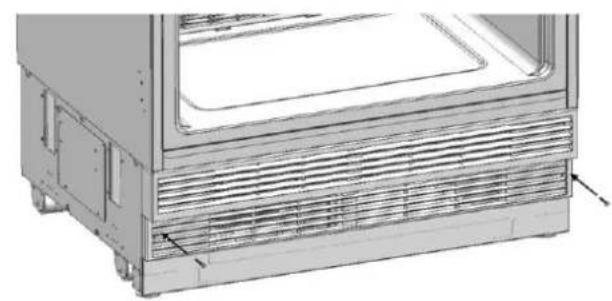

Raccord de I'ensemble de ventilation inférieur 29

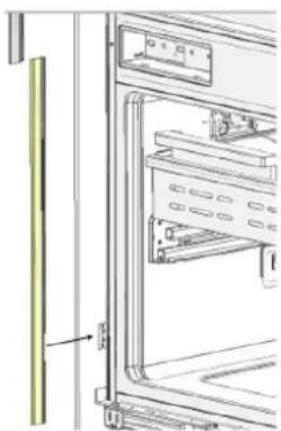

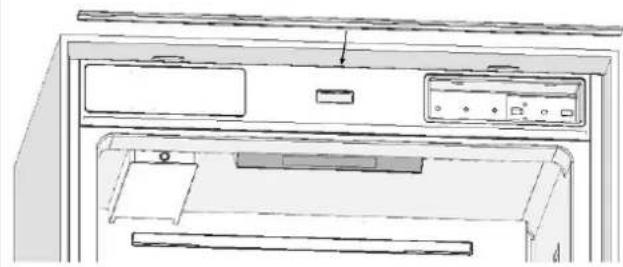

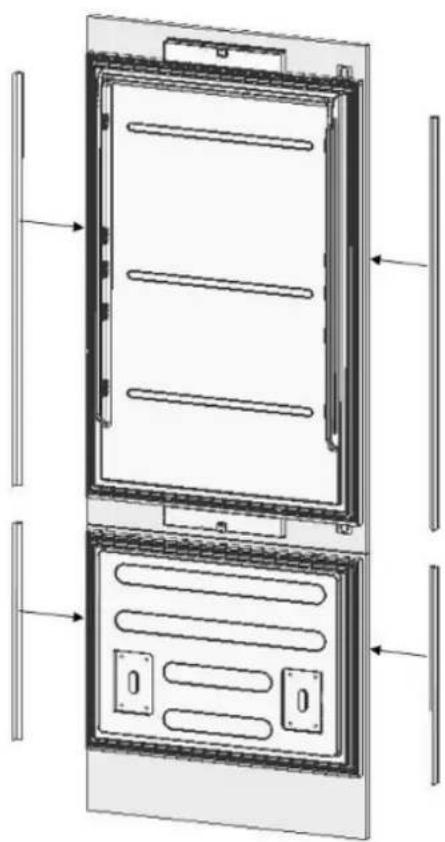

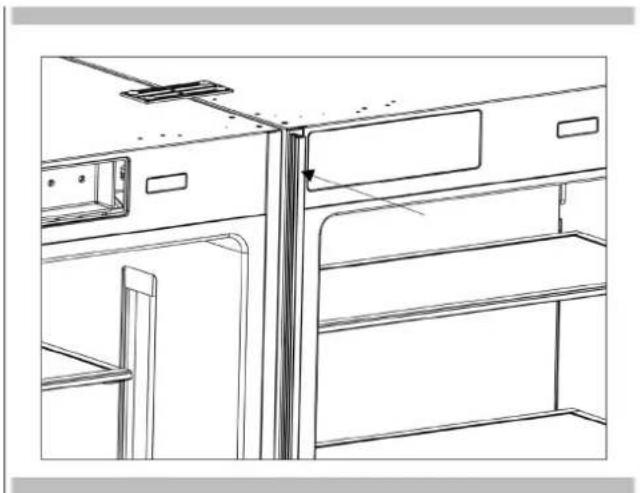

Fixation des éléments de la garniture décorative 29

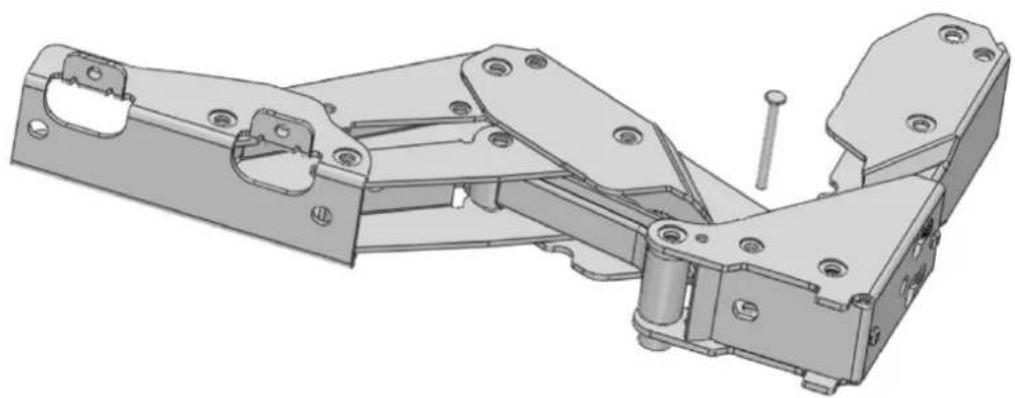

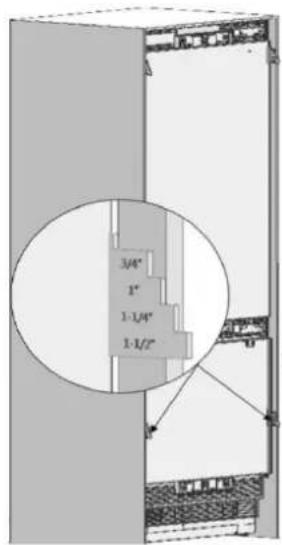

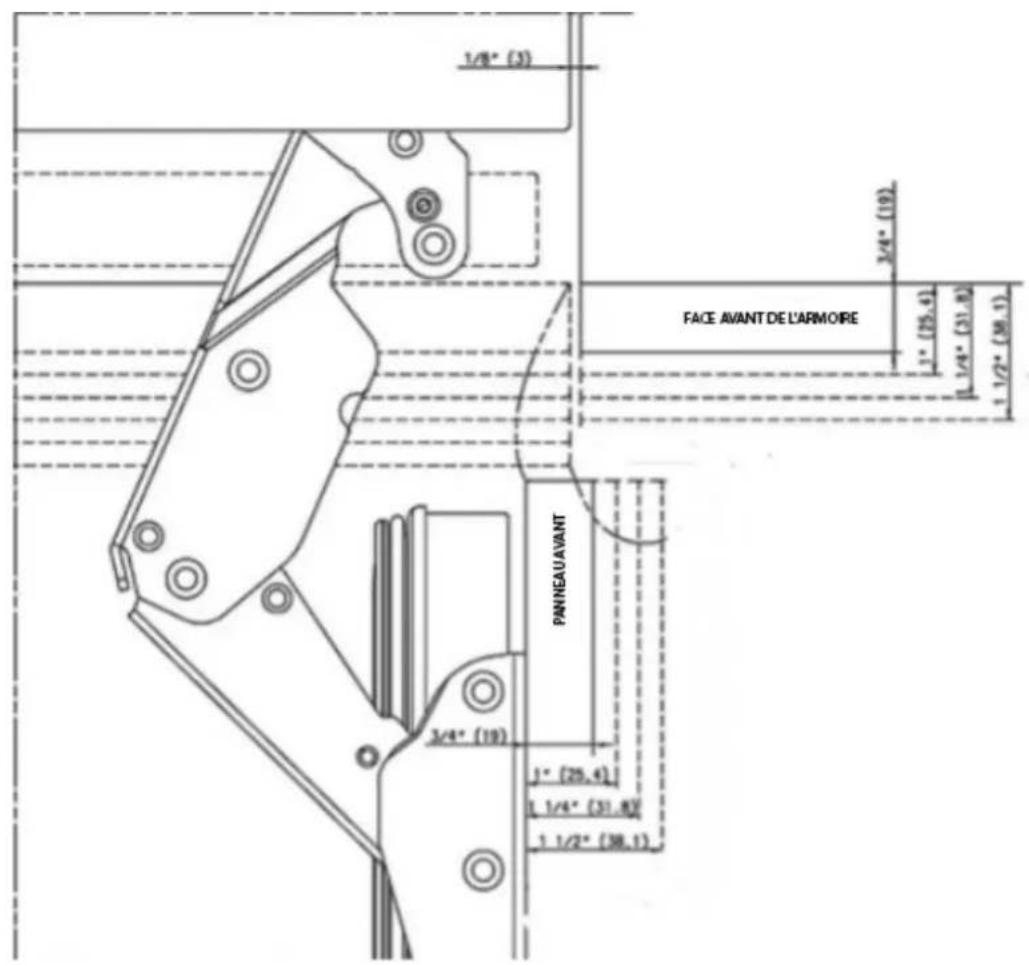

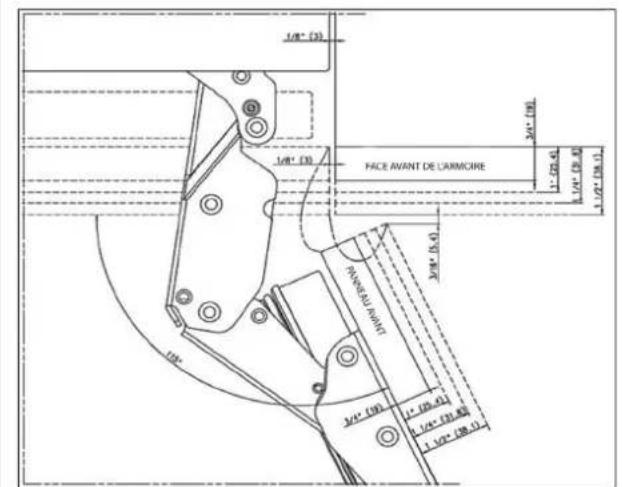

Choix de l'épaissur de la porte 29

TABLE DES MATIÈRES PAG

9- Préparation du recouvrement de la porte 31

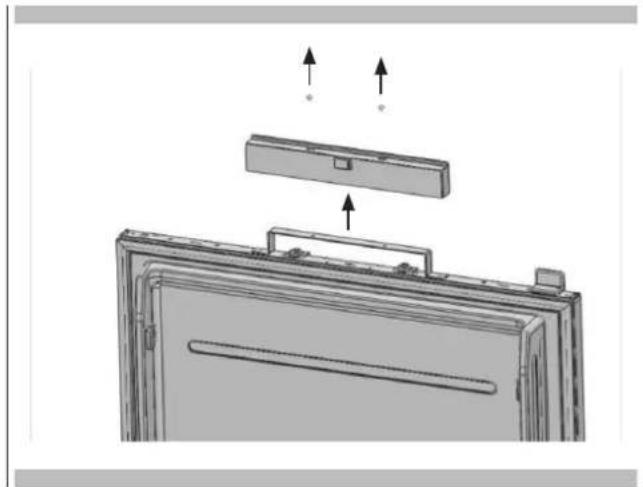

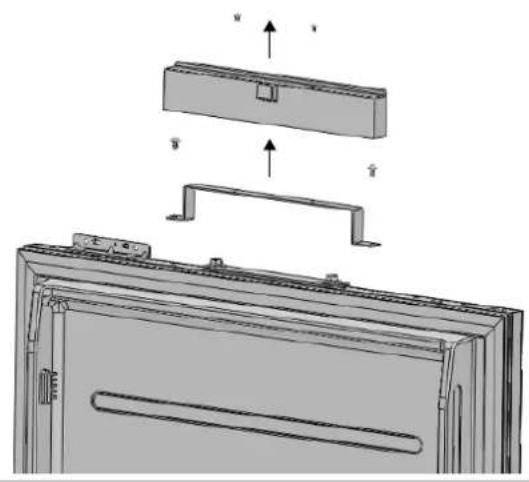

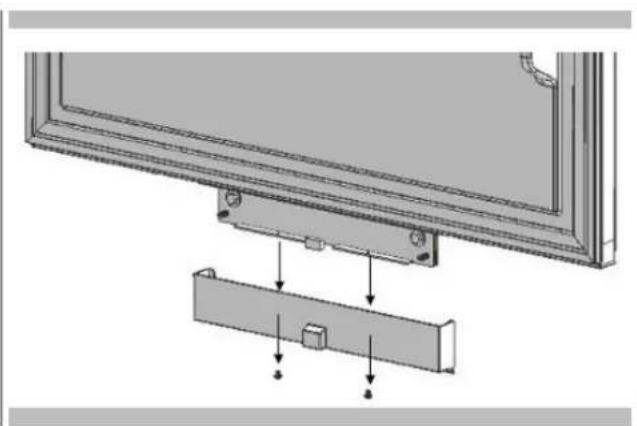

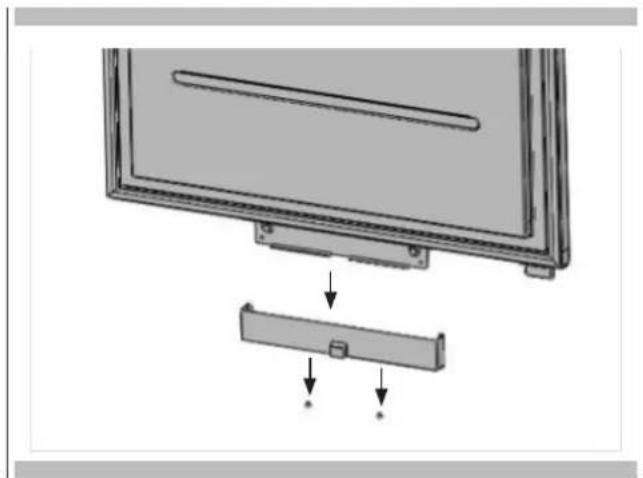

Retrait des couvercles du mecanisme 31

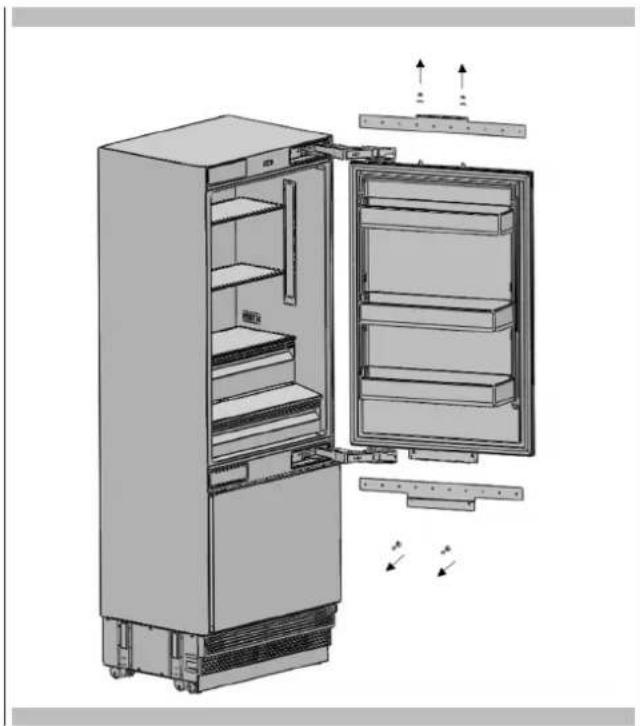

Retrait des mécanismes de réglage du 21

panneau de la prote sur le réfrigérateur 31

Preparation des panneaux de recouvrement de la porte 31

Preparation du panneau de recouvrement de la port du réfrigerateur 32

Preparation du panneau de recouvrement de la portedu congelateur 33

Installation du panneau de recouvrement de la porte du réfrigerateur 34

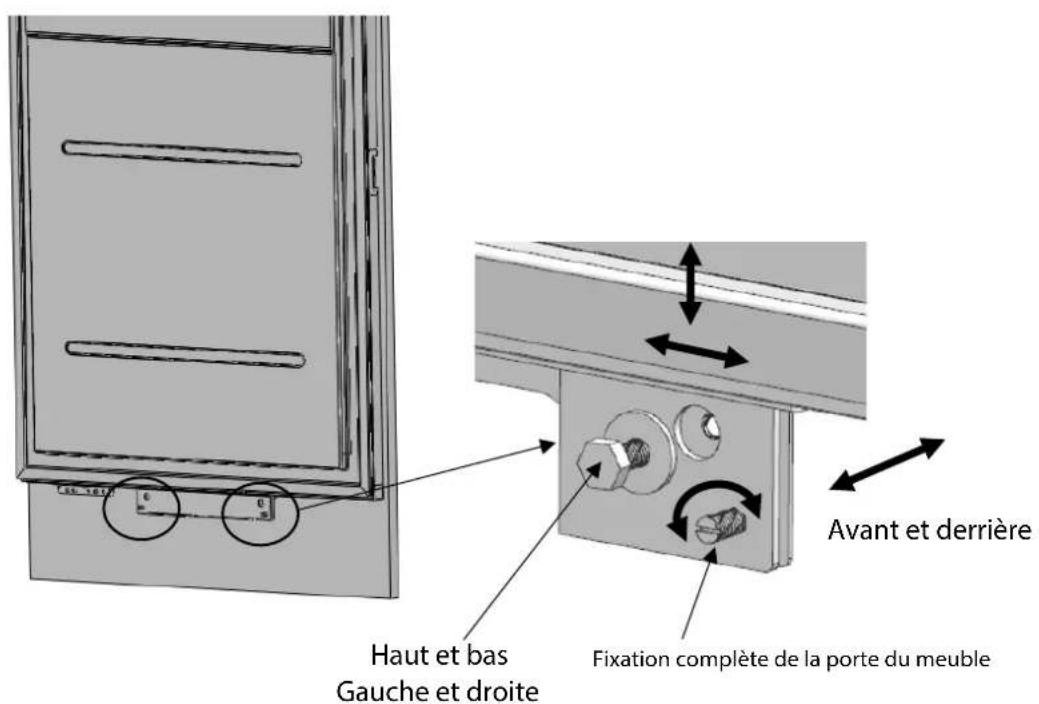

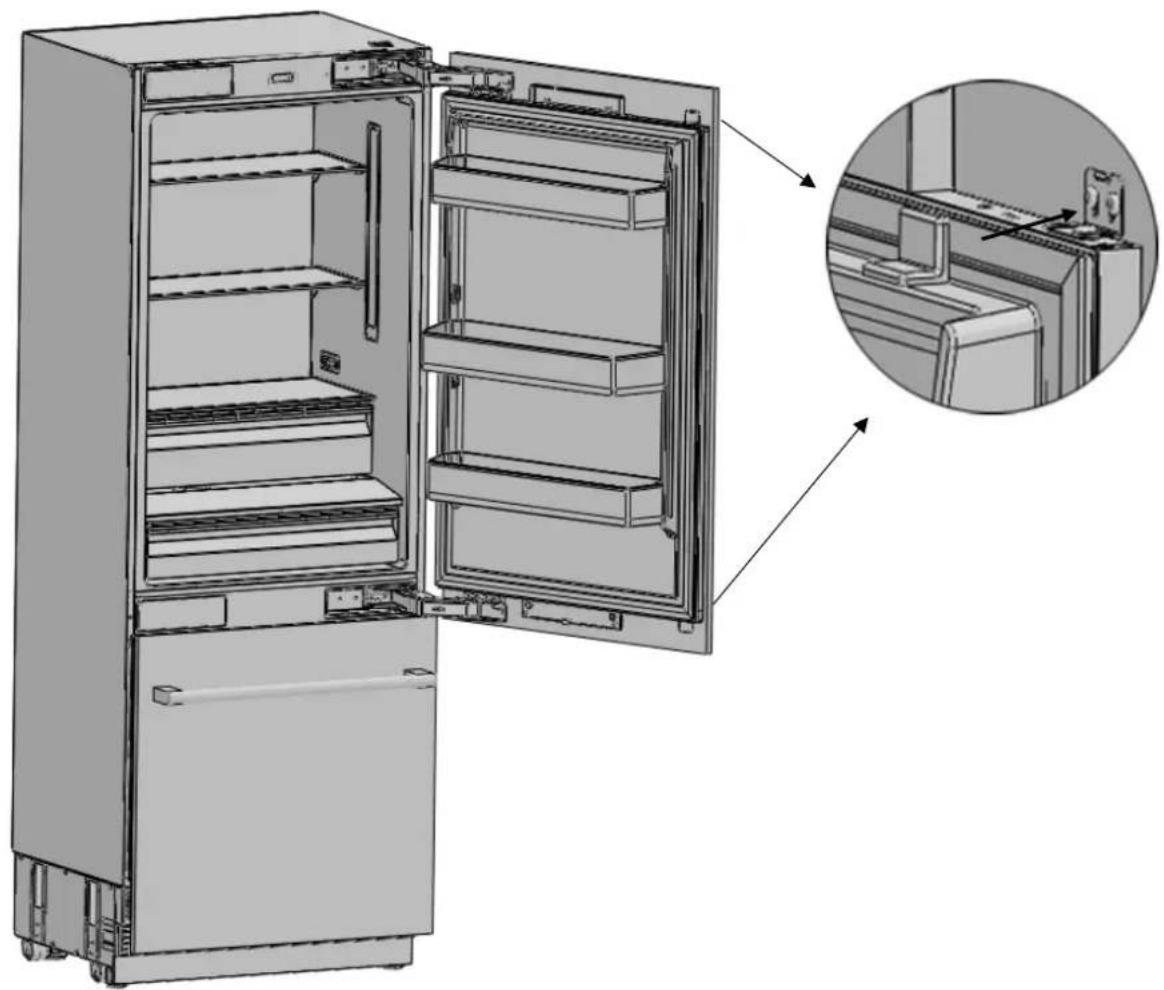

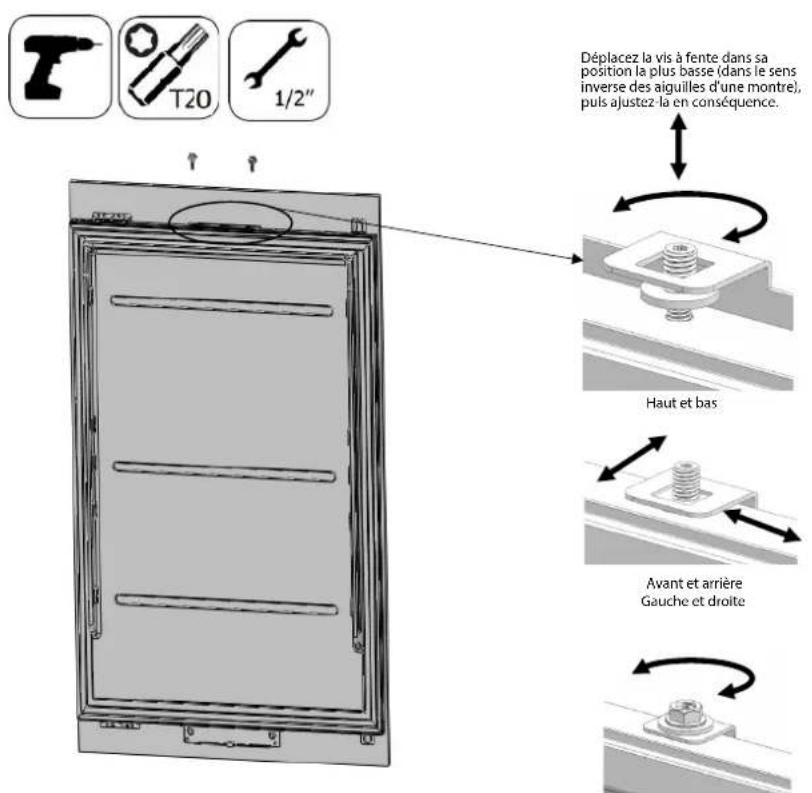

Comment aligner la porte du réfrigerateur avec les boulons 34

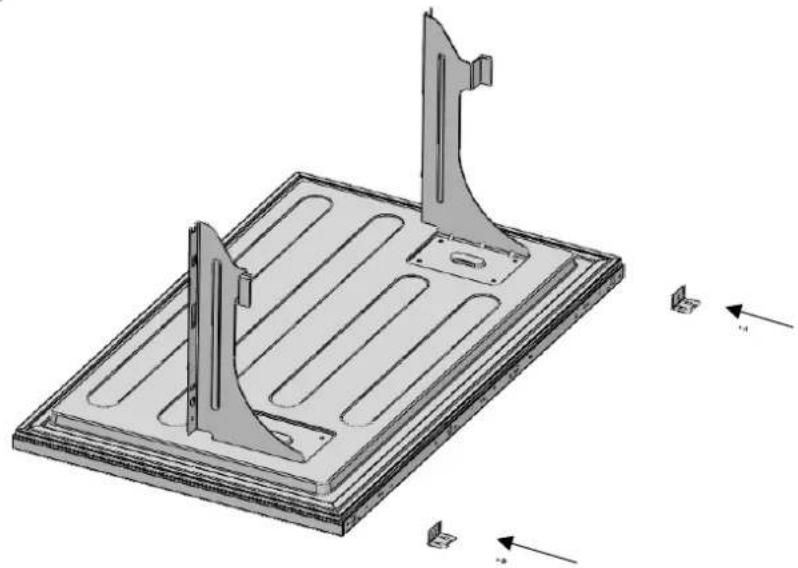

Installation du panneau de recouvrement de la porte du congelateur 40

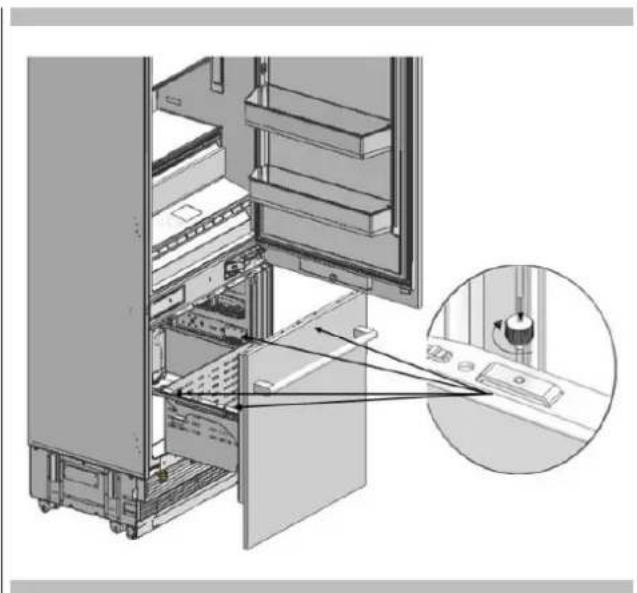

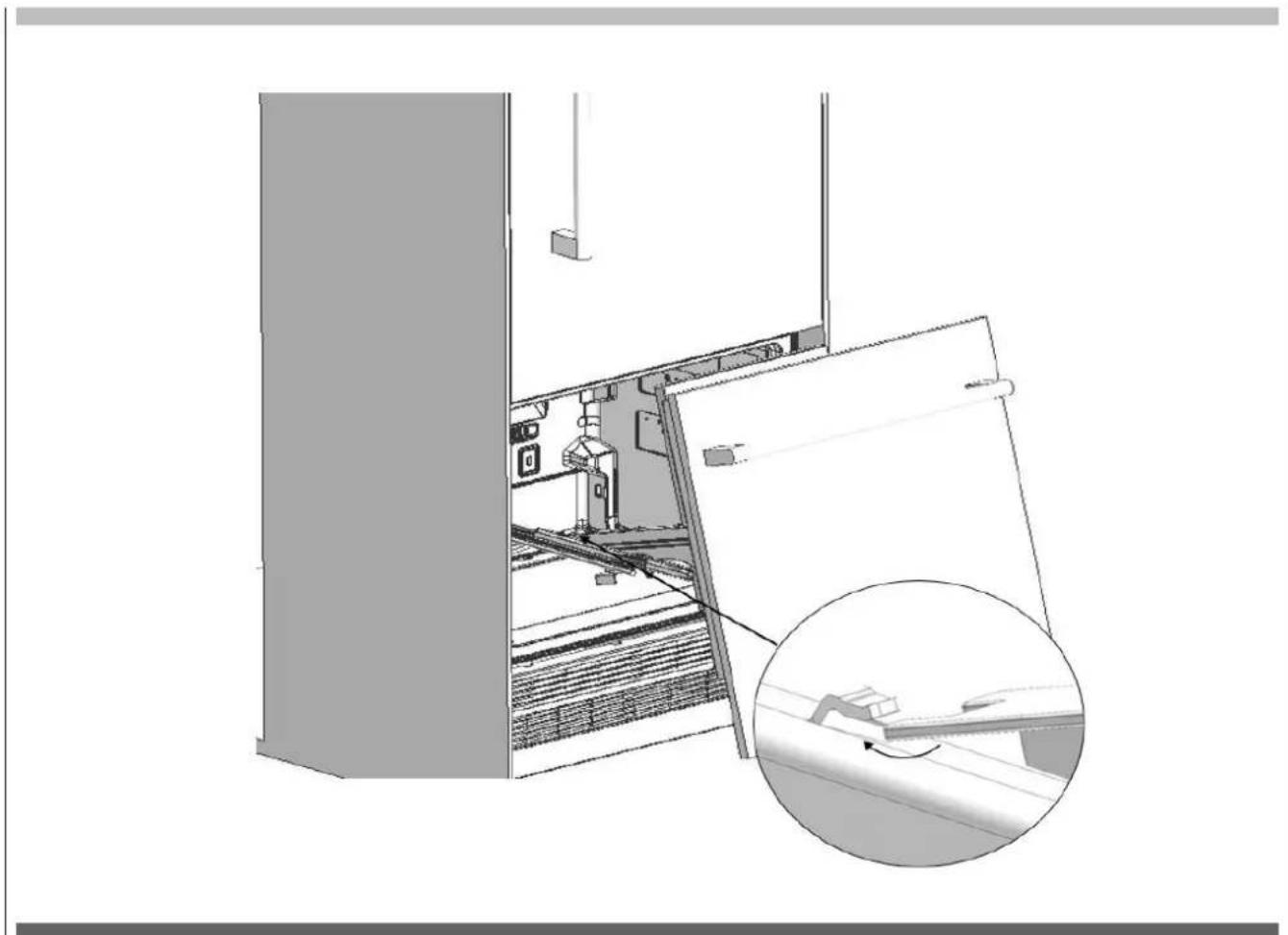

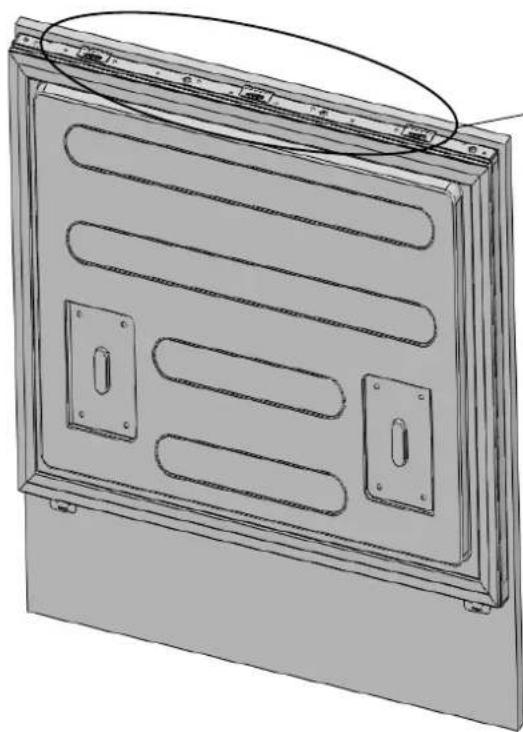

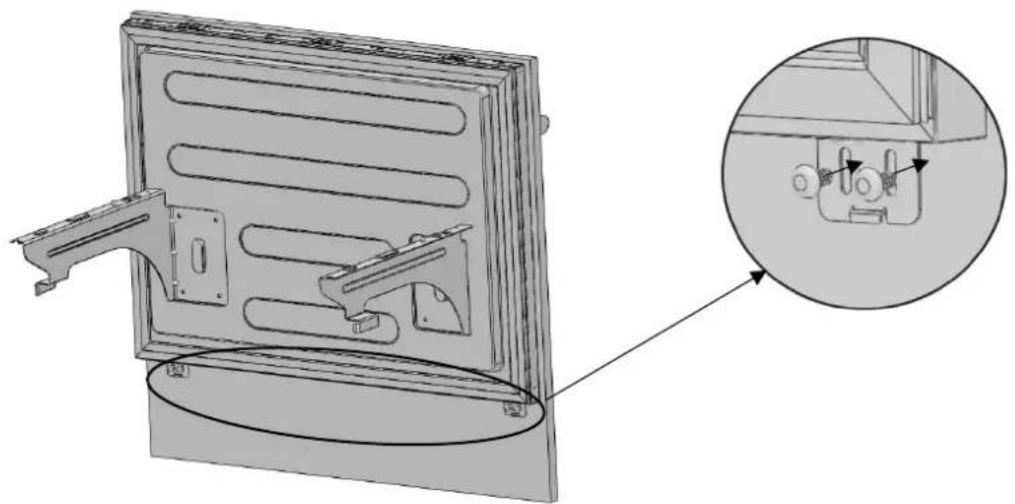

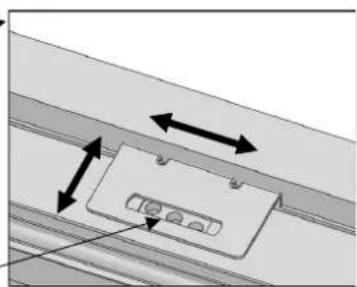

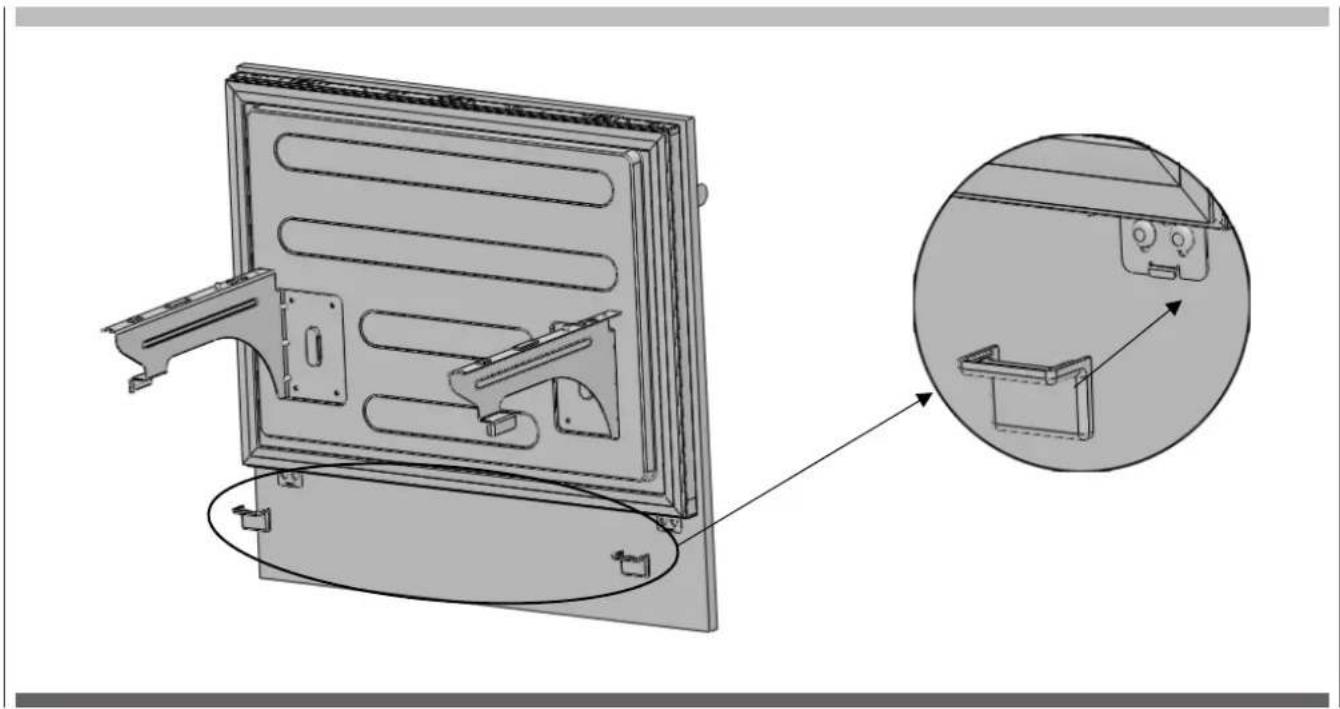

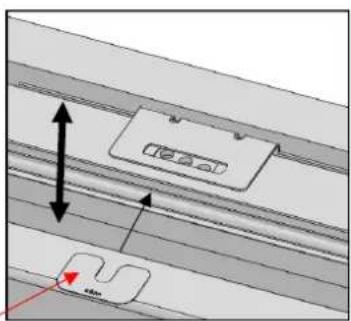

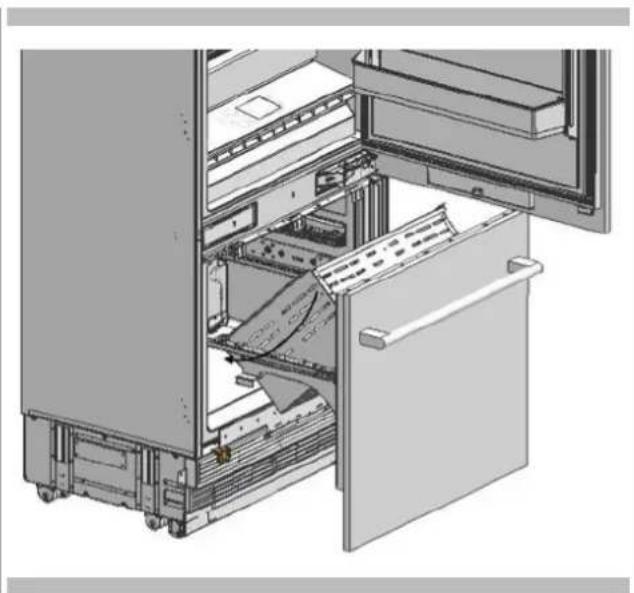

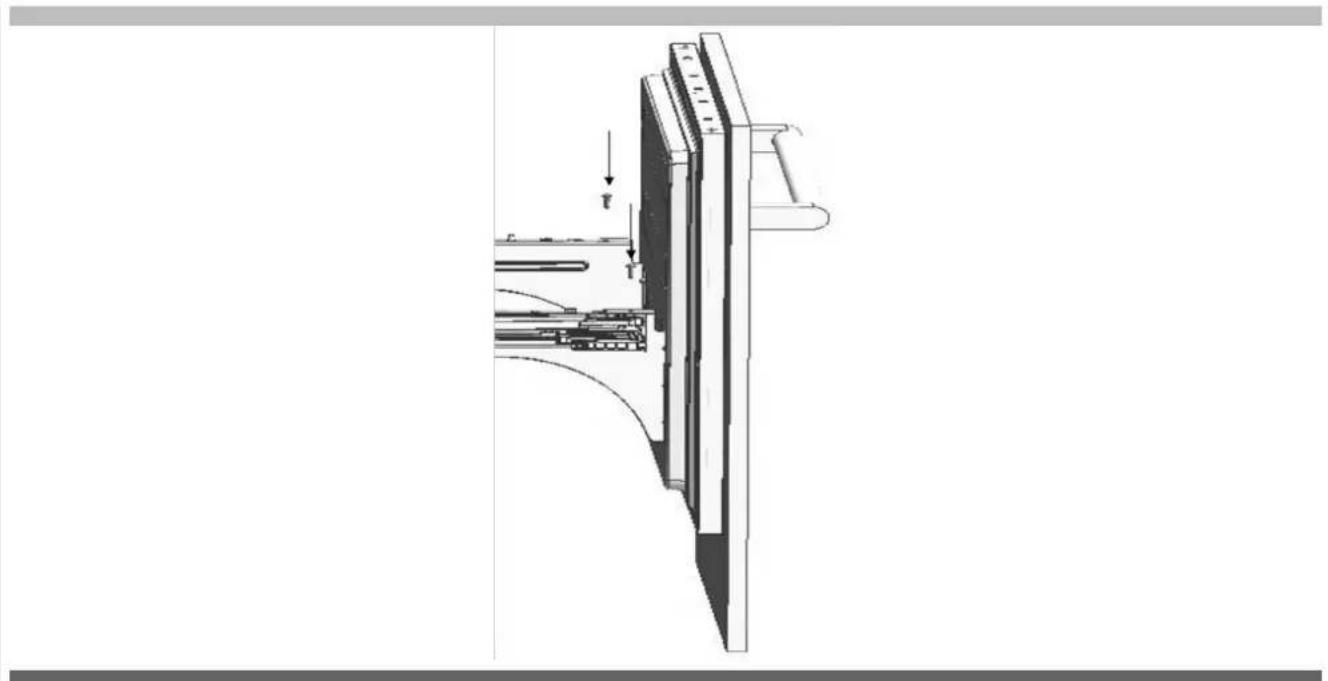

Comment aligner le panneau de recouvrement de la porte de congélation sur la section inférieure 41

10 - Reglage de la charniere 45

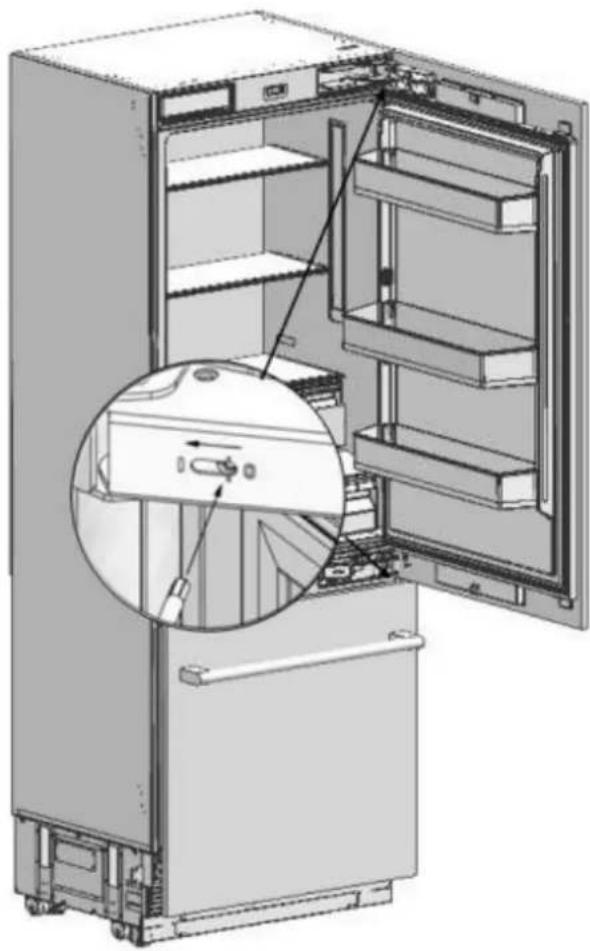

Réglage de la durée des charnières 45

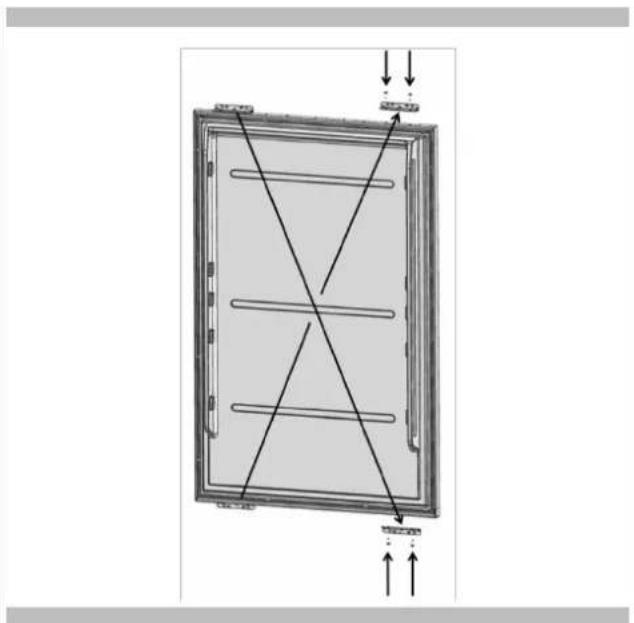

11 - Changement de la direction de la porte 46

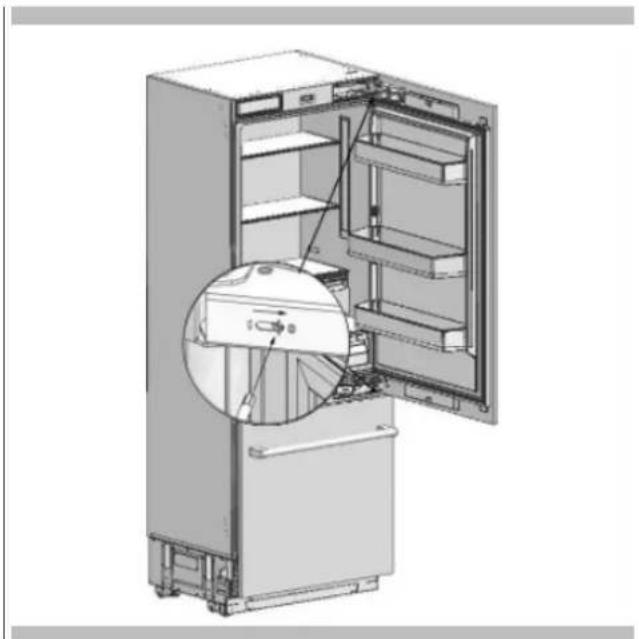

Retrait de la porte du réfrigérateur 46

Retrait et préparation de la porte interieure du réfrigérateur 48

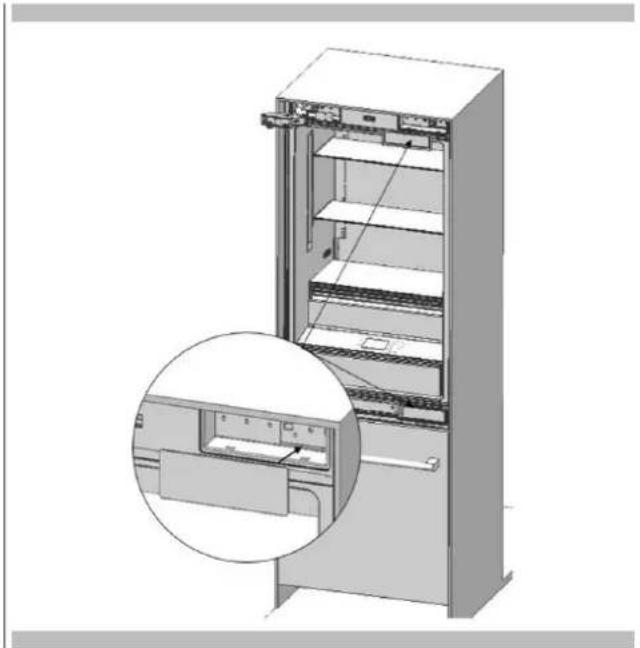

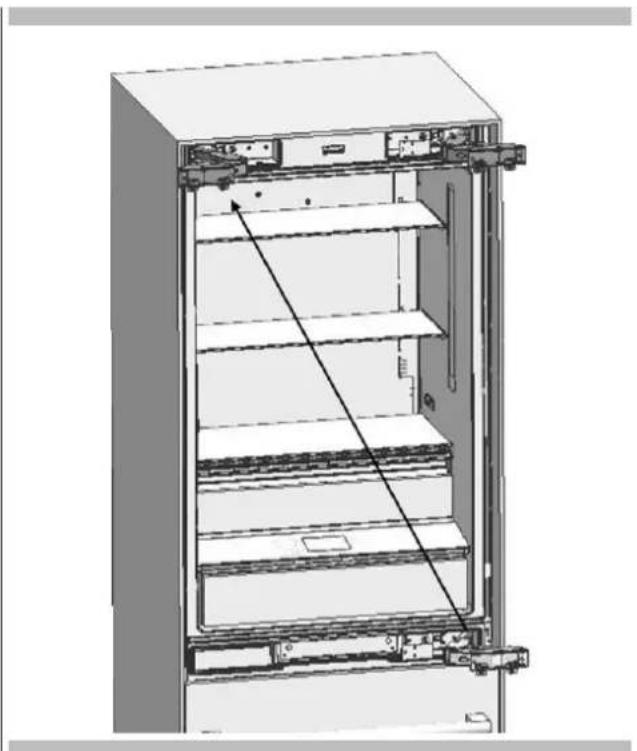

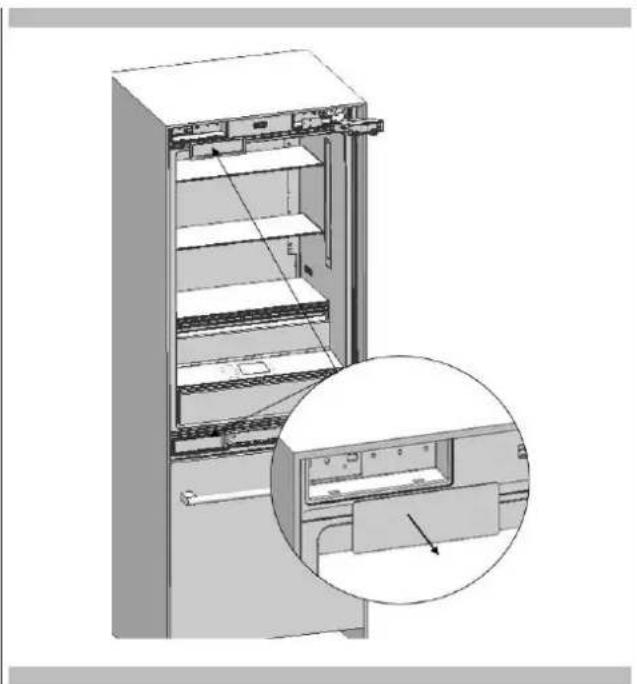

Remplacement des charnières 48

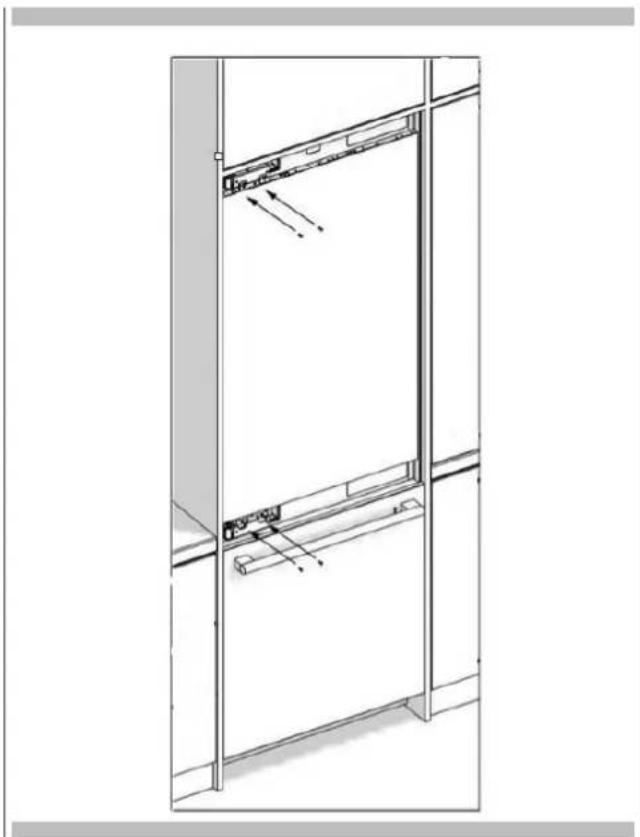

Installation de la porte du réfrigerateur 49

Emplacement du cablage electrique 50

Emplacement du circuit d'eau 51

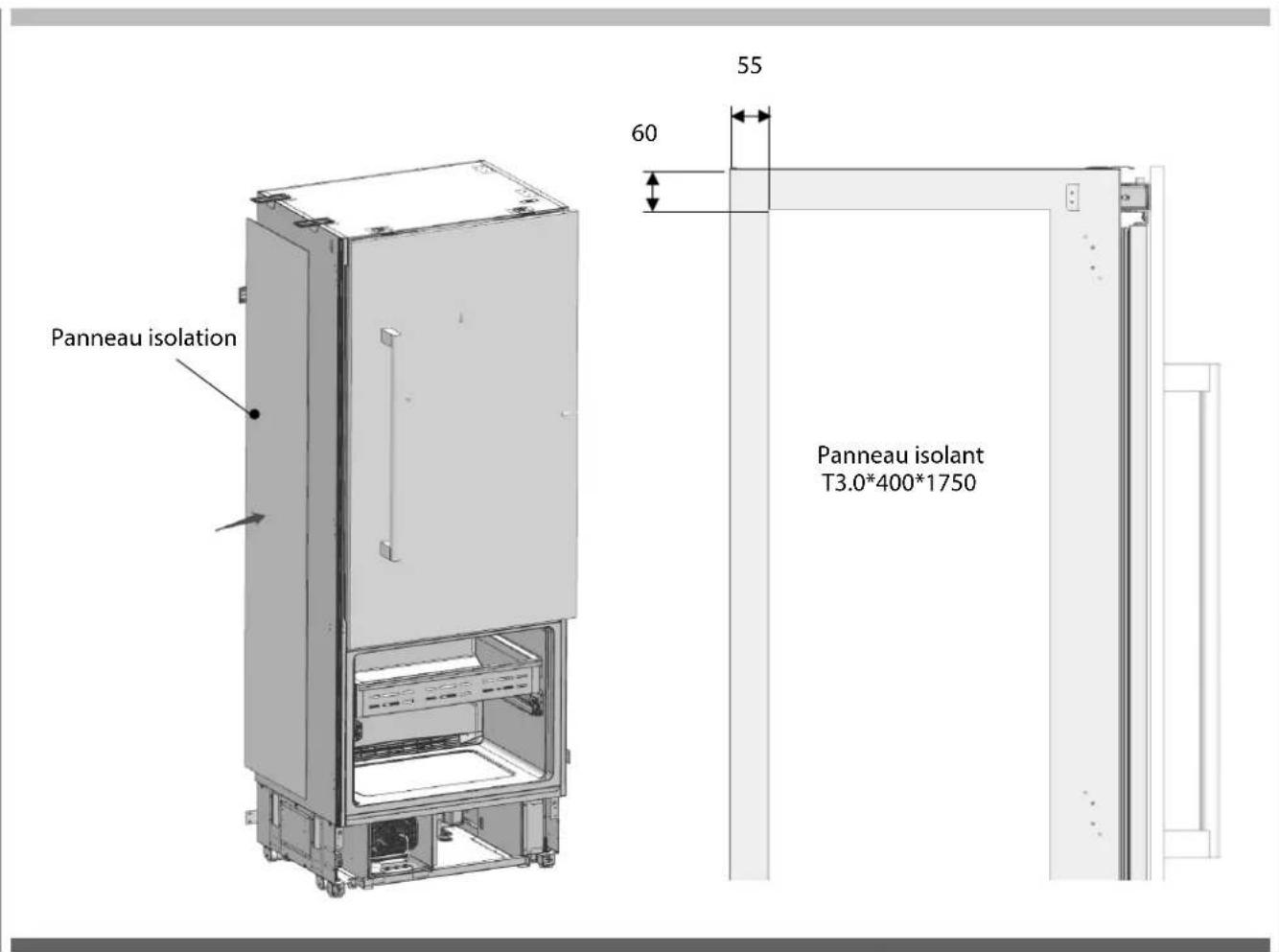

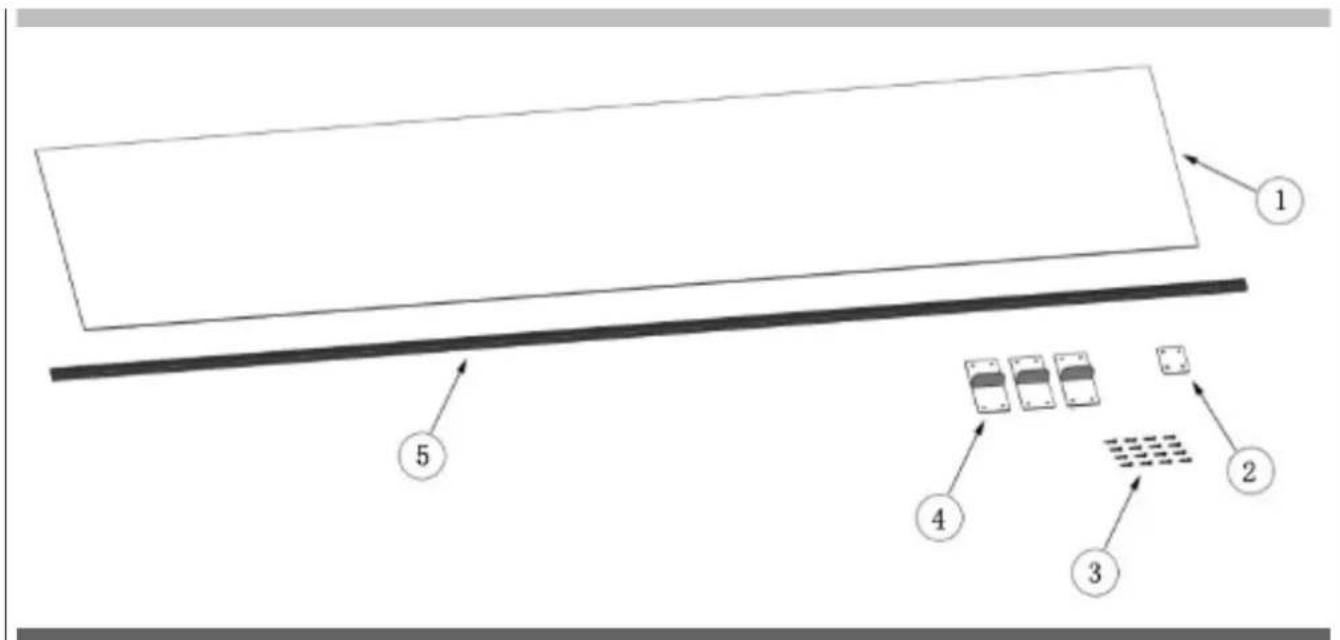

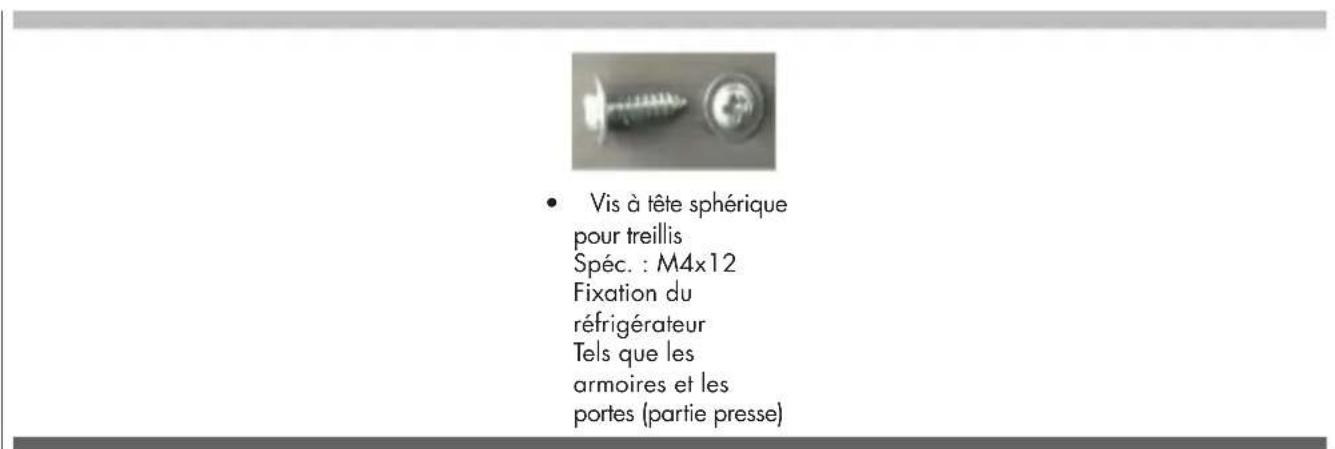

Listes de pieces de montage 52

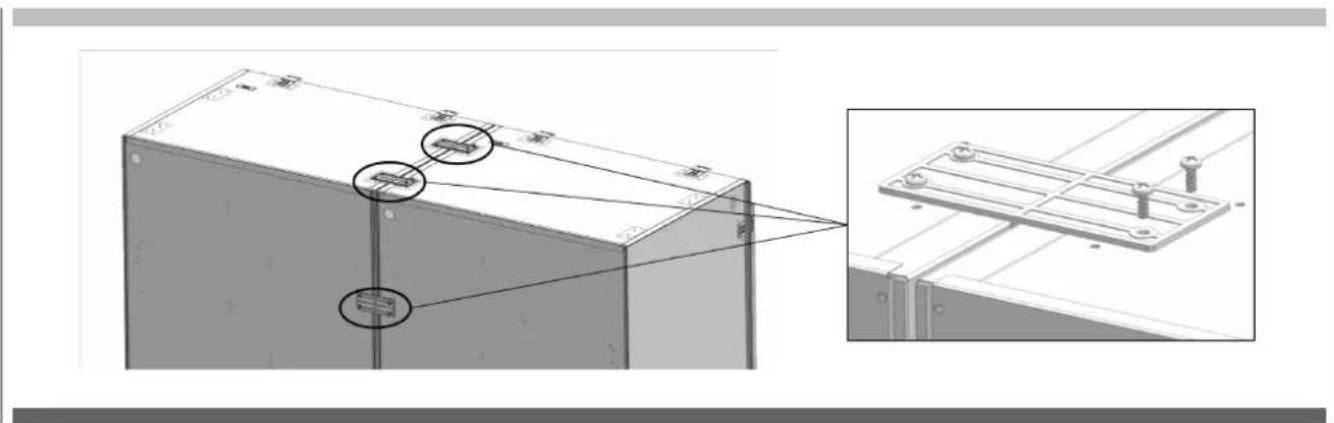

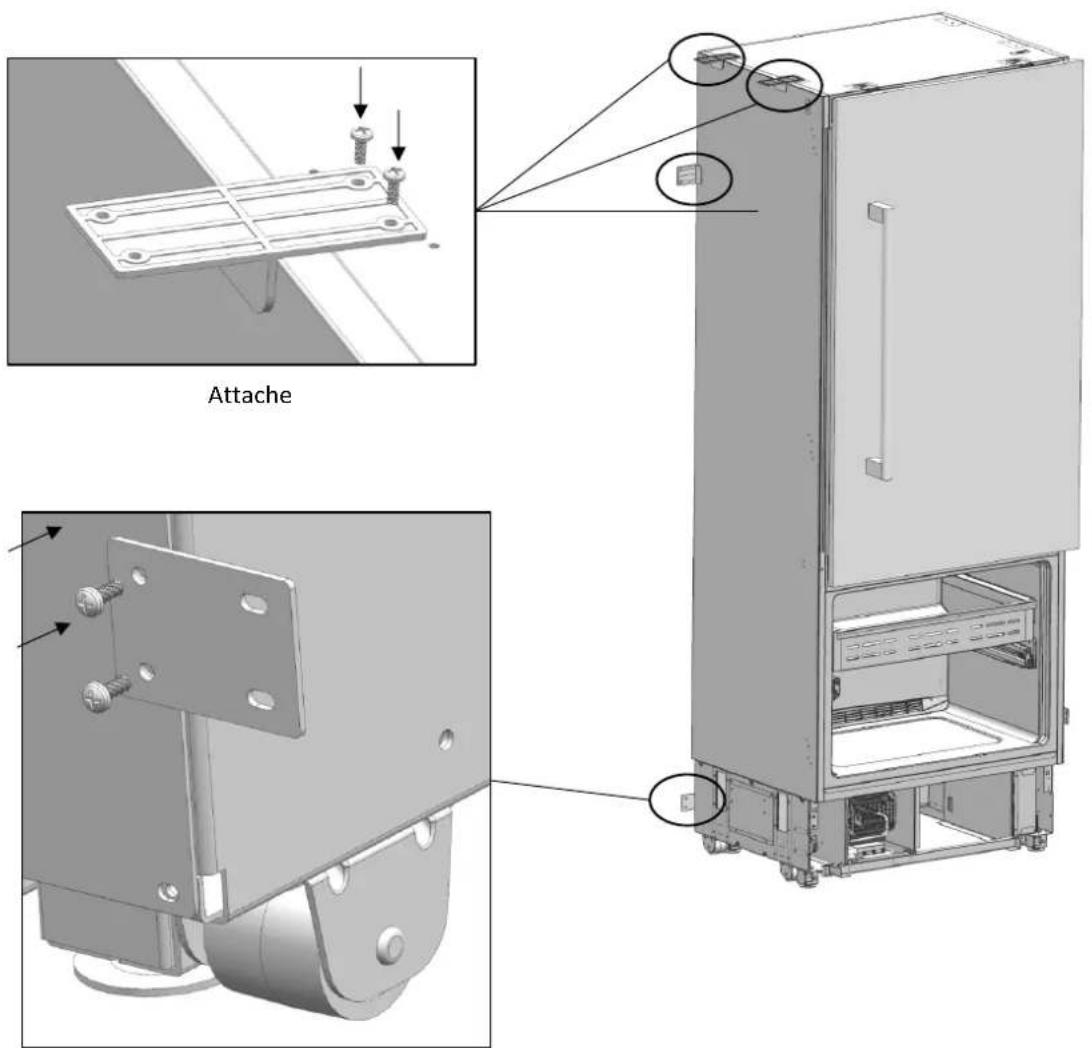

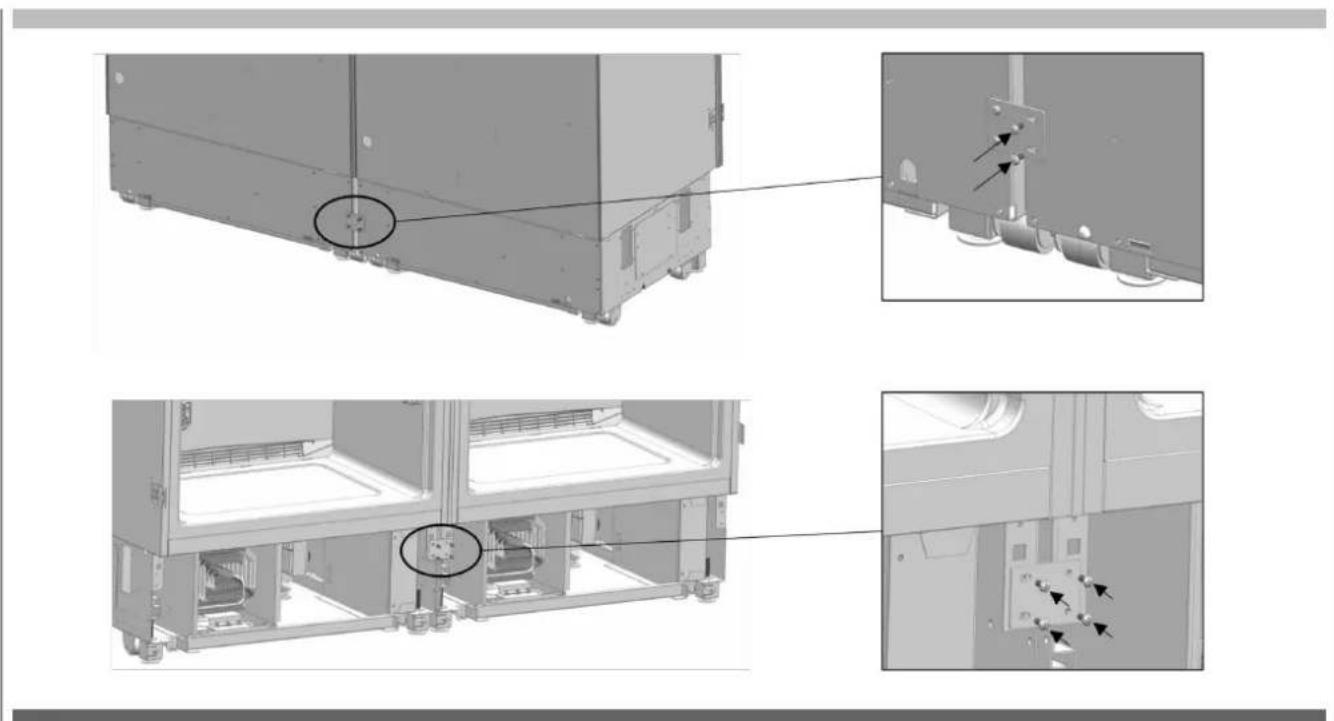

Fixation des attaches et de l'étrier de raccordement 54

Réglage de la hauteur du réfrigérateur dans l'armoire 56

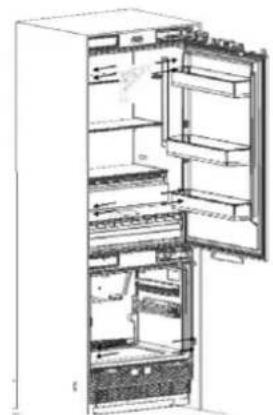

Vissage du meuble de support sur les parois 56
laterales de l'armoire

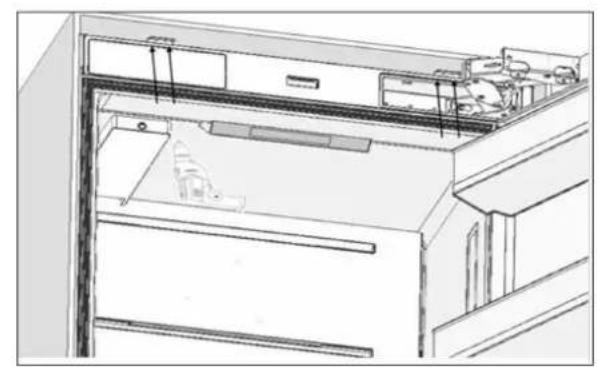

Vissage du meuble support sur la paroi supérieure de l'armoire 56

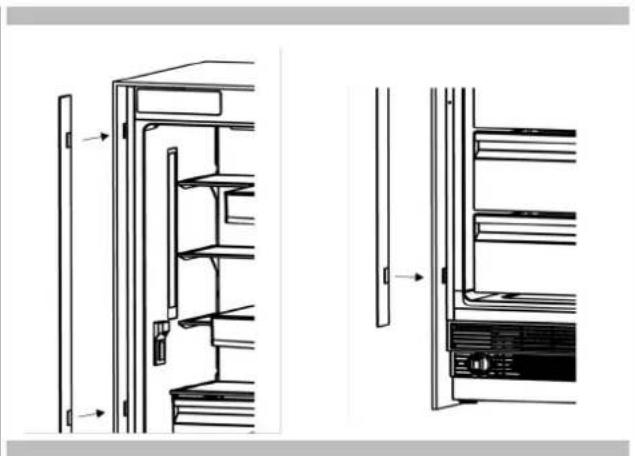

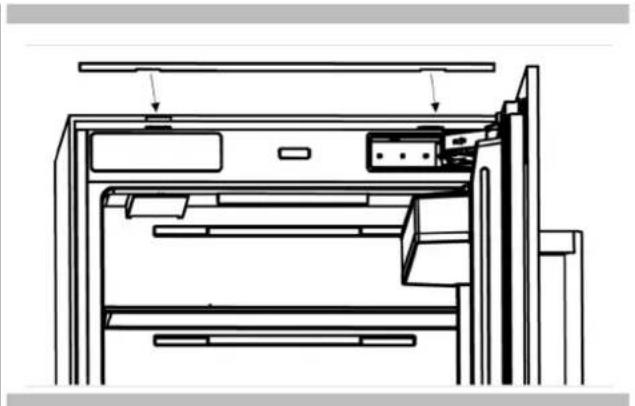

Fixation des éléments de la garniture 56
décorative

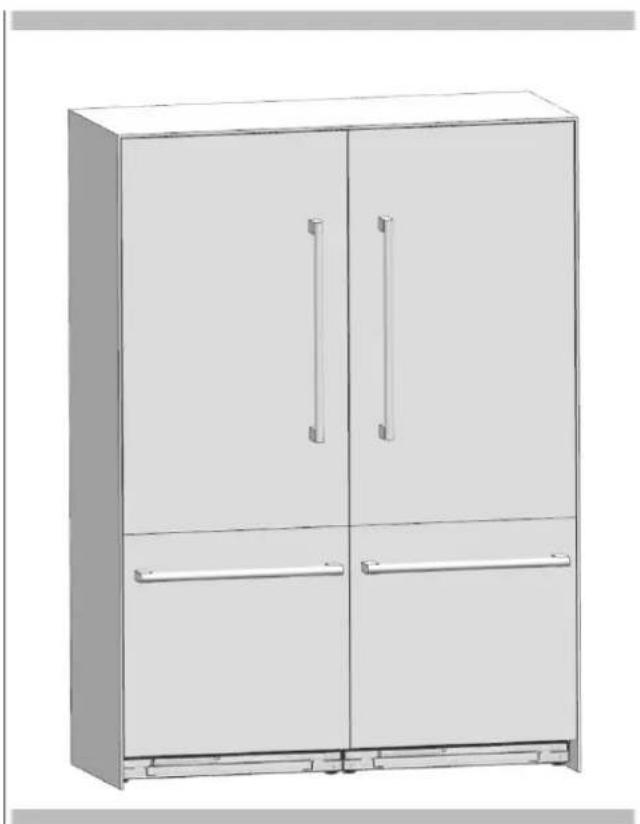

Fin de l'installation 57

Les symboles utilisés dans le manuel d'installation sont les suivants.

Icène	Mode Description

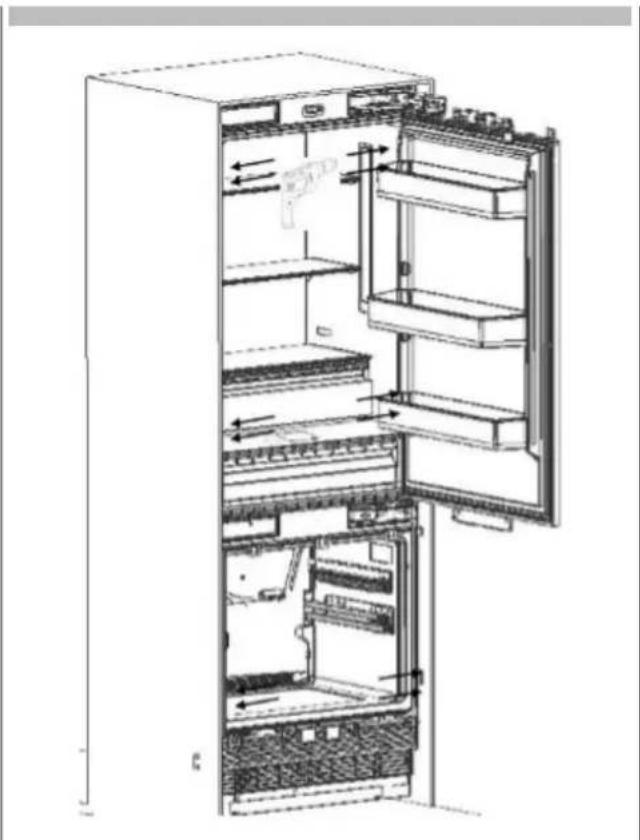

i	Informations importantes ou conseils d'utilisation utiles.
!	AVERTISSEMENT : Conditions susceptibles d'endommager le produit ou ses fonctions.
	ATTENTION : Conditions compteant un risque de blessure grave.
	Conditions compteant un risque de chocolélectrique.
	Les matériaux d'emballage du produit ont été fabriqués à partir de matériaux recyclables.

Mise au rebut des matériaux d'emballage

L'emballage a ete concu pour protegger le produit pendant le transport.

Les matériaux d'emballage utilisés pour le produit ne sont pas nuisibles à la nature pendant l'élimination et doivent être recyclés.

Tous les matériaux d'emballage en plastique, sacs, etc. doivent être éliminés en toute sécurité et tenus hors de portée des enfants.

Veuillez returner I'emballage a sua reventeur.

AVERTISSEMENT

Ce manuel d'installation a eté concu pour aider les équipes d'installation. Le manuel d'utilisation fourni avec le produit doit également être pris en considération.

Vous pouvez être gravement blessé et votre produit peut être endommagé si vous ignorez les averagements fournis dans ce ou d'autres manuels. Veuillez dire attentivement ce qui suit.

Réfrigérant R600a

AVERTISSEMENT

Ce produit contient du réfrigerant isobutane R600a, qui est un gaz naturel très respectieux de l'environnement. Cependant, il est également inflammable. Veuillez suivre les avertissements ci-dessous:

• Si le produit a été transporte horizontally, vous devez attendre au moins 4 heures avant de le brancher.
• Les instructions suivantes doivent être respectées lors de l'installation :
• Les dimensions de la zone d'installation doivent etre appropriées.
• Les dimensions, les caractéristiques et la position de l'objet utilisé pour soutenir et fixer le produit à cette zone doivent être appropriées.
• Les dégagements minimaux entre les pieces du produit et les structures environnantes doivent être appropriés.
• Les dimensions minimales et la bonne organisation des trous de ventilation doivent être respectées.
  Le produit doit être raccordé au secteur,
• et les raccords correspondants des autres composants doivent être appropriés.
• Àprous l'installation, le produit doit pouvoir être débranché de l'alimentation.
• La prise ou le fusible doit être accessible pourmettre le produit hors tension.
• Des rallonges ou des adaptateurs non mis à la terre (à deux bornes) ne doivent pas être utilisés.

ATTENTION

Voudeveezporterdesgantsetdesprotectionsoculaireslors del'installation du produit.

Vous devez également prendre des mesures contre les niveaux de bruit elevés lorsque vous utilisez des outils électriques.

ATTENTION

Assurez-vous que votre produit est adapté à votre réseau local.

ATTENTION

Le produit doit être installé par un technicien qualifié conformément aux instructions d'installation.

AVERTISSEMENT

Le produit peut basculer car il est assez lourd. C'est pourquois des précautions doivent etre prises contre le basculement.

Les portes du produit doivent être maintainues fermées jusqu'à ce qu'il attaigne la destination, et il doit être transporte conformément aux instructions d'installation.

Plage climatique Température ambiente de la pierce Pour deromeurs résultats
SN	Entre +10 °C (50 F) et +32 °C (90 F)	Cet apparéil a été conçu pour être utilisé dans certaines plages climatiques (températures ambientes). Il ne doit pas être utilisé hors de cette plage de valeurs.
N	Entre +16 °C (60 F) et +32 °C (90 F)
ST	Entre +16 °C (60 F) et 38 °C (+110 F)
T	Entre +16 °C (60 F) et 43 °C (+120 F)

Poids du produit

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
Poids du produit 164 kg (361 lb) 169 kg (373 lb) 161 kg (355 lb)

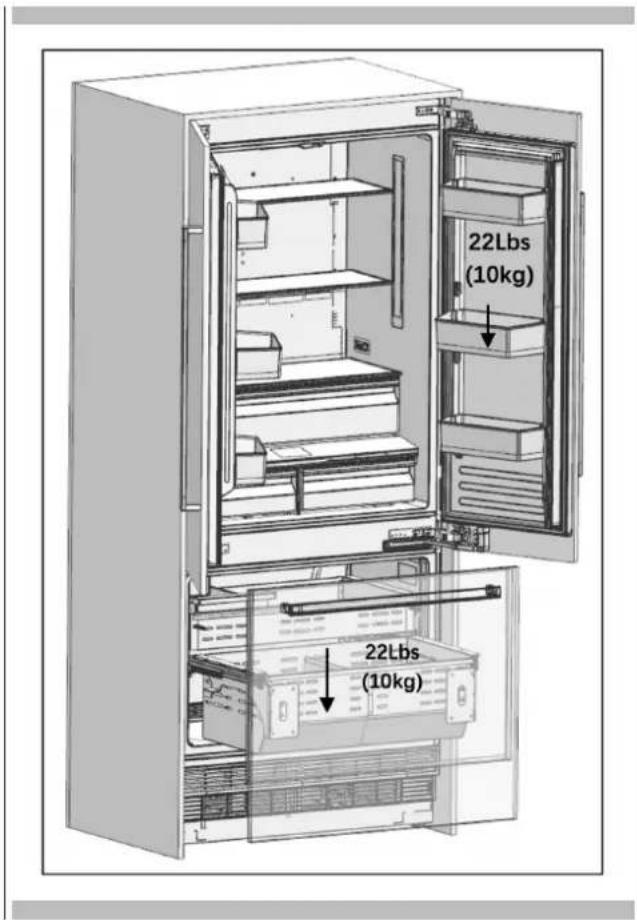

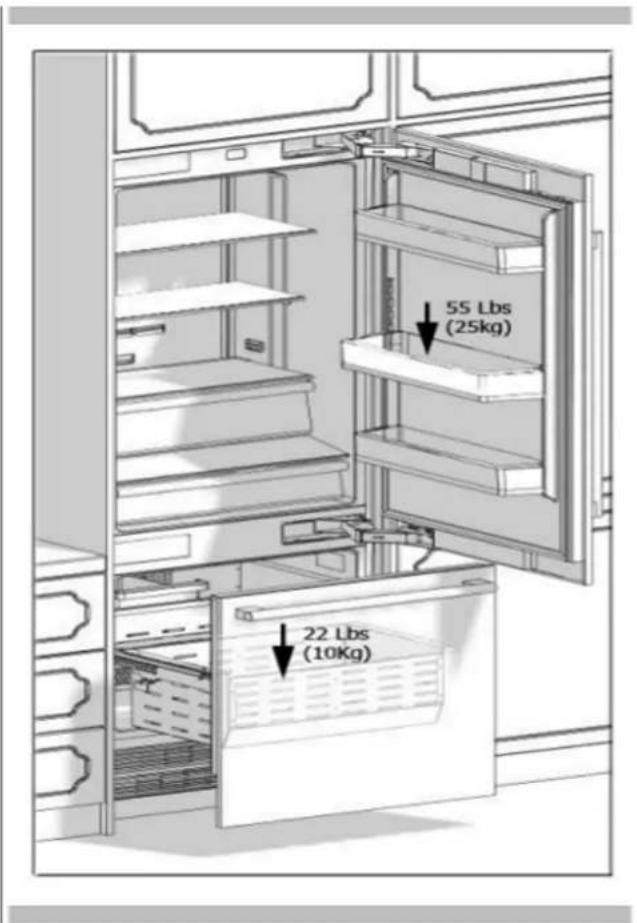

Capacité de charge des portes (ne comprend pas le poids du panneau de recouvrement)

Charge maximale FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
Porte(s) du réfrigérateur Tiroir de congélation	25 kg (55 lb) 25 kg (55 lb)	10 kg (22 lbs) ch.
	10 kg (22 lb) 10 kg (22 lb) 10 kg (22 lb)

FM4BM3O(II)FBI
FM4BM36(I)FBI

FM4FBM36(I)FBI

Voudevez suivre les instructions ci-dessous:

• Le plancher sur lequel le produit sera installé doit pouvoir supporter un minimum de 544kg (1 200 livres).

• Le plancher de la cuisine et la partie inférieure du produit doit être au même niveau. Dans le cas contraire, des problèmes peuvent survenir lors de la circulation de l'air du produit.

• Aucun objet ne doit empêcher l'installation du produit à l'arrière et sur les parois latérales du lieu d'installation du produit.

La prise de courant doit etre au bon endroit.

• Les dimensions du meuble dans lequel le produit sera installé doivent être strictement conformes aux dimensions indiquées dans le manuel.

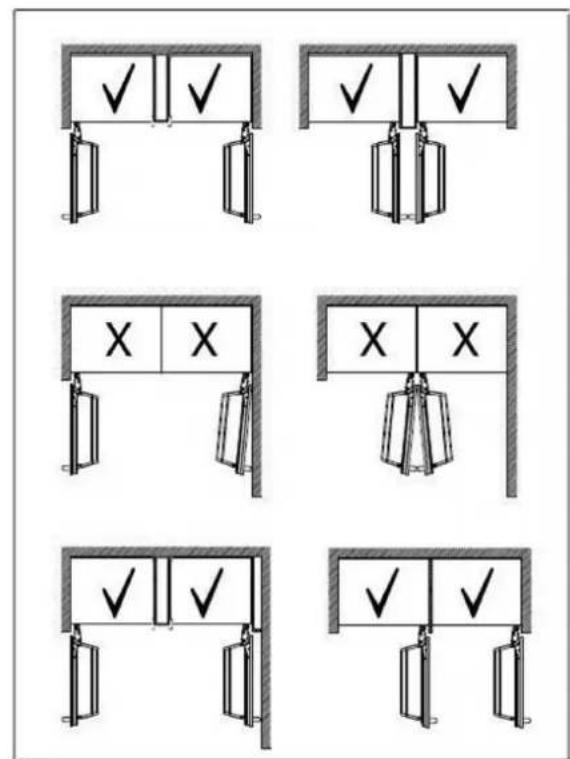

• N'installez pas le produit avec le réfrigerateur et le congealateur directement l'un à cote de l'autre sans utiliser le kit de jonation côte à cote approprié. Dans le cas contraire, une condensation et des dommages peuvent se produit dans le produit. (Veuillez consulter « Installation en cabine double » pour plus d'informations)

• Vous doivent vérifier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.

• La zone d'installation ne doit pas etre soumise a la luziere directe du soleil et doit etre a l'ecart des sources de chaleur, des fours, des radiateurs, etc.

La température ambiente doit être comprise entre 13 C (55 F) et 43 C (110 F). Sinon, des erreurs de fonctionnement peuvent survenir lorsque le produit est en cours d'exécution.

• S'il n'est pas possible d'éviter l'installation du produit à proximé d'une source de chaleur, les dégagements minimaux fournis ci-dessous doivent être maintainus entre le produit et cette source :

• 3 cm (1 1/4 po) des plaques de cuisson ou des fours électriques

• 30 cm (12 po) des plaques de cuisson ou des fours fonctionnant au gaz ou au carburant.

Veuillez respecter les régles suivantes :

• Le disjoncteur ou le fusible doit être facilement accessible en cas d'urgence.
• La prise ou le cable ne doit pas toucher la surface arrêté du produit. Dans le cas contraire, il peut être endommagé en raison de la vibration du produit.
• Ne branchez pas les prises des autres appareils derriere ce produit.
• Si le niveau d'humidité ou la salinité est élevé à l'endroit où le produit est utilisé, de la corrosion peut être observée sur la surface externe du produit.
• Le piece d'installation doit rester seche et bien nettoyée pour éviter la corrosion.

Pour éviter le risque de chocoléctrique :

• Branchez la prise à une prise à 3 broches mise à la terre.
• Ne retirez pas la borne de terre de la prise.
  N'utilisez pas d'adaptateurs.
• N'utilisez pas de rallonges.

ATTENTION

Le non-respect de ces instructions peut entrainer la mort, un incendie ou une électrocution. La connexion du conducteur de mise à la terre de l'équipment à un endroit inapproprié peut entrainer un chic électrique. Veuillez faire vérifier la mise à la terre par unElectricien qualifié ou un technicien de maintenance si vous avez des doutes quant à la bonne mise à la terre du produit.

L'installation, la réparation et d'autres procédures effectuees par des personnes non qualifiées peuvent causer un danger. Avant d'installer l'appareil, assurez-vous que les paramètres de tension, de charge et de courant de circuit sur la plaque signalétique sont conformes au secteur de votre maison.

L'appareil est fourni avec une fiche NEMA 5-15 P et un cable d'alimentation à 3 broches qui figure dans la liste UL et qui est préts à être connecté à une alimentation électrique de 120V 60Hz . Le fusible est de 15 A. L'appareil doit être raccordé à une prise à 3 broches. Le réceptacle doit être installé uniquement par un electricien agreé.

Si le cablage électrique ou l'alimentation électrique de la maison doit être modifié, les procédures nécessaires doivent être effectues par un electricien qualifié.

ATTENTION

N'installez pas votre réfrigérateur :

• Dans les zones en extérieur.
• Dans des environnements où de l'eau coule.
• Dans des environnements où la température est inférieure à 13 C (55 F).

Meuble

Assurez-vous que le meuble dans lequel vous installez l'appareil a ete monte en toute securite dans voitre cuisine. Vos meubles doivent etre correctement fixes au sol et au mur et avec des raccordements appropriés.

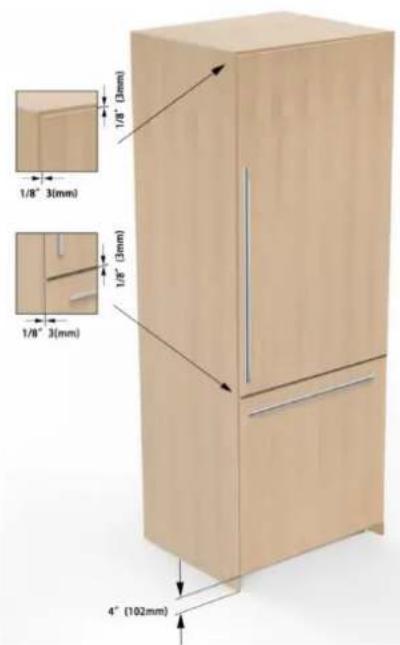

Pour une installation optimale, les dégagements entre le mobilier et le produit doivent être conformes aux valeurs spécifiées dans les instructions d'installation.

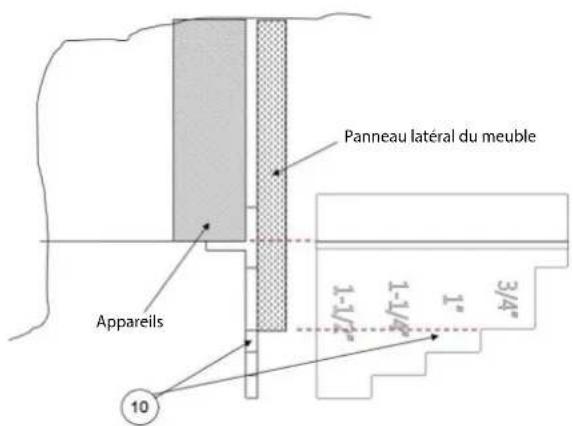

Les parois latérales ne doivent pas disposer de dégagements et leurs surfaces doivent être planes.

L'épaissur minimale des parois laterales doit être de 16 mm (5/8 po).

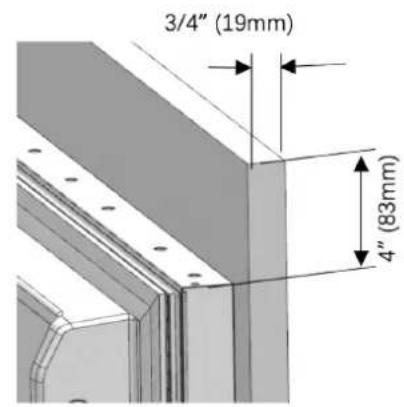

L'épaissur minimale des portes à fixer au produit doit être de 19 mm (po)

ATTENTION

La porte en acier inoxydable est également disponible

Ventilation

Les troudd'agérationdesquelsl'airentreetsortdeI'uniténe doit pasetreobstrués.Deplus,vousdevezreguliere-ment nettoyer la poussiere et la saleté qui s'accumulent sur cestrousavecle temps.

Branchements électriques

N'tutilisez jamais de rallonge.
- La prise de courant doit imperativement être mise à la terre et vérifiée par une personne/agreee.

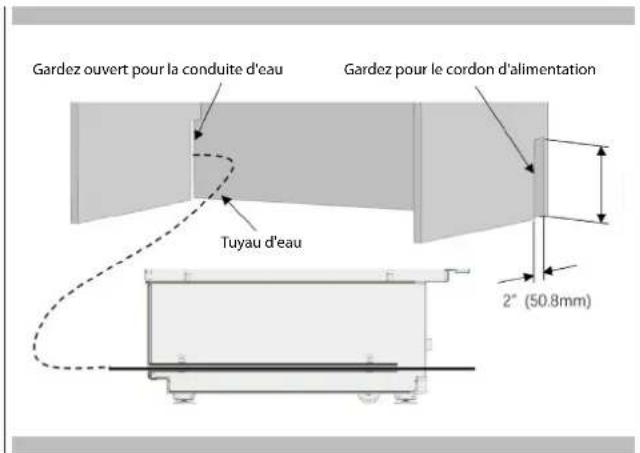

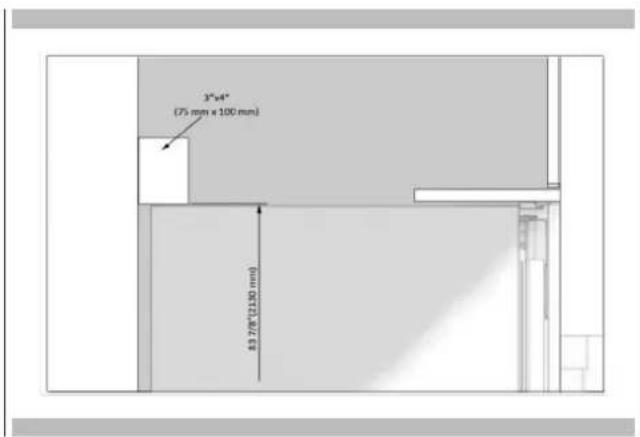

L'emplacement du cablage electrique doit etre conforme aux dimensions specifiées dans le manuel.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

Une mise à la terre électrique est nécessaire. Cet apparéil est équipé d'une fiche à trois broches pour vous protégger contre d'eventuels chocs ELECTriques.

• Ne retirez pas la borne de mise à la terre ronde de la prise.
• N'utilise pas d'adaptateurs de mise à la terre à deux broches.
• N'utilise pas de rallonges pour alimenter le produit.

ATTENTION

Ne branchez pas le cable de mise à la terre au tuyau de gaz. Veuillez faire vérifier la mise à la terre par un electricien qualifié

AVERTISSEMENT

Veuillez attendre 3 à 6 heures avant demettre le produit sous tension pour le protégger contre d'eventuels dommages. De cette façon, le réfrigerant et les lubrifants présents dans le système sont équilibrés.

Raccordement d'eau

• La pression de l'eau du réseau doit être conforme aux valeurs spécifiées dans le manuel.
  L'emplacement du circuit d'eau doit etre conforme aux dimensions specifiées dans le manuel.

INFORMATIONS IMPORTANTES

Une dérivation est recommandée pour le système de filtration de l'eau si un système d'osmose inverse est utilisé.

Les outils à utiliser lors de l'installation du produit sont les suivants :

Perceuse sans fil

Lunettes de protection

Clé 1/2"

Marteau

Échelle

Foret Ø2.4

Foret Ø8.0

Cutter de boîte

Gants de sécurité

Ruban de mesure

Phillips Bt

Ruban adhésiif

Prise 3/8"

Prise 1/4"

Chariot pour équipement

Embout de vissage standard

Niveau à bulle

Embout Torx 20

Embout Torx 25

AVERTISSEMENT

Le produit peut être placé de différentes manières en fonction de la conception de la cuisine. Il doit être installé à un endroit où il est garanti que la p ouverte et fermée correctement. Si les portes ne peuvent pas été ouvertes à au moins 90 degrés, vous ne pouvez pas ouvrir complètement les tiroirs à l'intérieur du produit. Voir les dimensions de l'ouverture de la porte à la page 19-22.

puisse etre

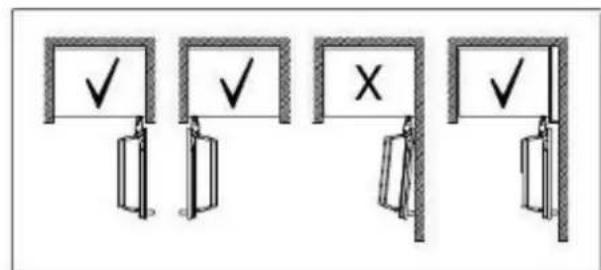

AVERTISSEMENT

Le pivotement de la porte doit être effectué avant l'installation des panneaux de recouvrement de la porte voir les pages 76-78 pour les instructions.

• Méthodes de placement en cabine unique

• Méthodes de placement en cabine double

FR 5 - Préparation pour l'installation

Les instructions ci-dessous ont ete preparees selon le type integre.

Integre : L'appareil et les panneaux s'insereent complètement dans l'ouverture, et le meuble dédié est placé entre les deux meubles de cuisine ou les colonnes décoratives.

Il s'agit du scenario d'installation le plus fréquent.

Dimensions de l'armoire

• Les dimensions de l'armoire ci-dessous doivent être vérifiées avant de commencer l'installation.

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
A largeur 762 mm (30 po) 914 mm (36 po) 914 mm	(36 po)
B profondeur 635 mm (25 po) 635 mm (25 po) 635	mm (25 po)
C hauteur 2134 mm (84 po) 2134 mm (84 po) 2134	mm (84 po)

Emplacement du cablage electrique

L'emplacement du cablage electrique doit etre dans la.
plage indiquee ci-dessous.

ATTENTION

N'utilisiez pas de cables d'extension ou d'adaptateur à deux broches et ne retirez pas la borne de mise à la terre du cable de mise à la terre.

ATTENTION

Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement connectés.

Vérifiez que la mise à la terre de la prise est correcte.

Emplacement du circuit d'eau

L'eau raccordée à l'appareil doit être potable.

L'emplacement du système d'eau doit etre dans la plage indiquee ci-dessous.

Le circuit d'eau du réfrigerateur doit être raccordé au réseau d'eau de la maison.

L'utilisateur doit pouvoir l'allumer/l'éteindre avec la vannesi nécessaire.

Aucun objet susceptible de percer les tuyaux d'eau ou de les tordre ne doit se couver à l'endroit où la conduite d'eau est installée.

La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).

Si la pression de l'eau dépasse 80 psi, installez un dispositif de limitation de pression ou un dispositif de protection contre les chocs de l'eau sur la soupape d'entrée. Ne jamais installer le produit ou faire fonctionner l'appareil s'il est possible que la pression de l'eau dépasse 120 psi.

AVERTISSEMENT

Assurez-vous qu'il n'y a pas de fuite d'eau lors de la réalisation des branchements d'eau. Dans le cas contraire, il y aura de l'eau sur le sol et les meubles seront endommages.

Vos aurez besoin d'un tuyau d'une longueur minimale de 1,5m (60") et d'un diametre de " pour les raccordements d'eau du produit pendant l'installation. Un racord doté d'un filetagd'un diamètre extérieur de doit'être utilisé pe

I'extremite du tuyau au produit. Avant de terminer l'installation, assurez-vous que I'eau coule et qu'il n'y a pas de fuite d'eau.

AVERTISSEMENT

• Vous doivent vérifier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.
  La droiture des brides du meuble doit etre verifiée avec un niveau a bulle.
• Si l'appareil n'est pas de niveau et d'équerre, des problèmes peuvent survenir lors de l'installation.

Dimensions du produit

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI

A 756mm (29 3/4 po) 908 mm (35 3/4 po) 908 mm (35 3/4 po)

FM4FBM30(I)FBI

sans panneau:235/16" (592mm)

avec panneau:241/4" (616mm)

FM4FBM36(I)FBI

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI

A 388mm (15 9/32 po) 388mm (15 9/32 po) 388mm (15 9/32 po)

Categorie FM4BM30(I)FBI FM4BM36(I)FBI

A	824 mm (32 7/16 po) 976	mm (38 7/16 po)
B	756 mm (29 3/4 po) 908	mm (35 3/4 po)
C	1398 mm (55 1/32 po)	1550 mm (61 po)

Categorie FM4BM30(I)FB1 FM4BM36(I)FB1

A	1127 mm (443/8 po) 1391 mm (54 3/4 po)
B	756 mm (29 3/4 po) 908 mm (35 3/4 po)
C	371 mm (14 5/8 po) 483 mm (19 po)
D	1338 mm (52 11/16 po) 1466 mm (57 11/16 po)

FM4FBM36(I)FBI

FM4FBM36(I)FBI

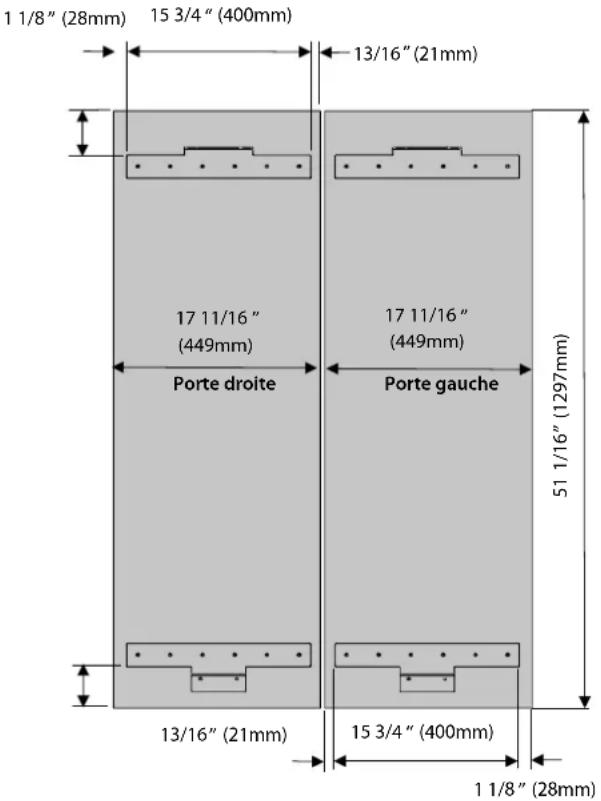

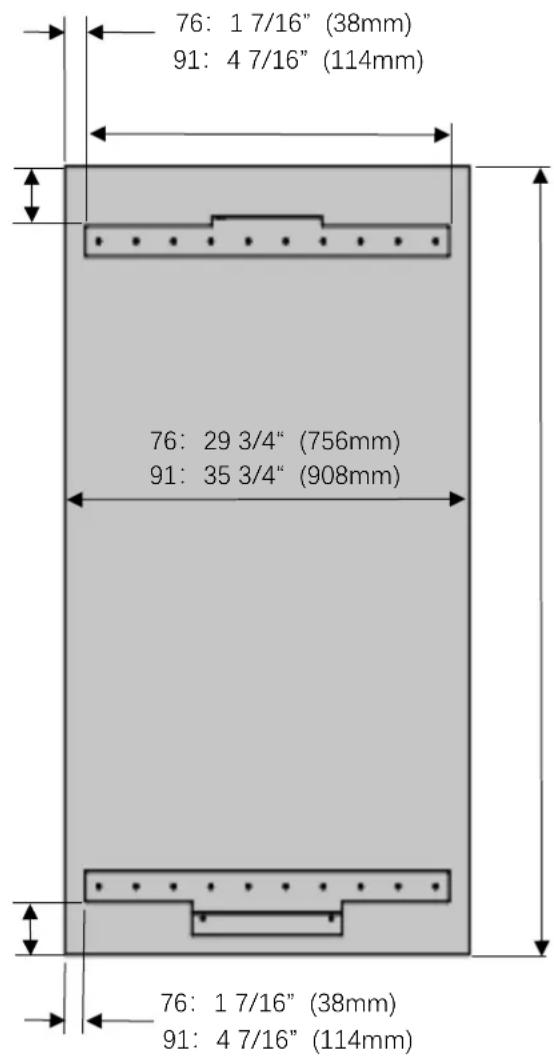

Dimension d'assemblage entre Panneau en bois et porte du réfrigerateur

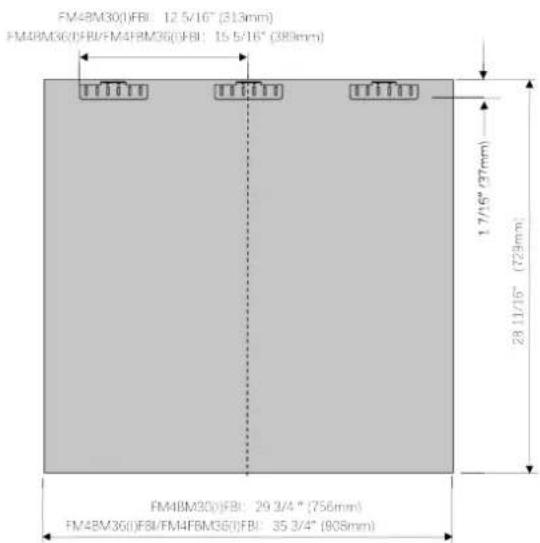

Dimension d'assemblage entre Panneau en bois et porte du congelateur

FM4BM30(I)FBI-FM4BM36(I)FBI

FM4FBM36(I)FBI

FR

	A B C
standard 102 mm (4 po) 831 mm (32 11/16 po) 2134 mm (84 po)
minimum 97 mm (3 13/16 po) 826 mm (32 1/2 po) 2129 mm (83 13/16 po)
maximum 137 mm (5 3/8 po) 866 mm (34 1/8 po) 2169 mm (85 3/8 po)

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI

D 762 mm (30 po)	914 mm (36 po)	914 mm (36 po)
E	756 mm (29 3/4 po) 908 mm (35 3/4 po) 908 mm (35 3/4 po)

Déballage

AVERTISSEMENT

Au moins deux personnes doivent porter le réfrigerateur.

Utilisez un cutter pour retarder le ruban adhesif.
- Coupe le carton de l'emballage avec un cutter à travers la section illustrée en pointillés puis retirez-le.

Retirez le matériel d'emballage en polystyrene.

ATTENTION

Ne retirez pas le ruban adhésiif de la porte supérieure sur le produit avant que le réfrigerateur ne soit place dans l'armoire.

Risque de basculement.

Retrait des accessoires depuis l'arrête

Non Nom de la piece spécifique 30 36 36F
1 Côté du meuble du réfrigérateur Extrusion PVC		L=617, L=1 259 4 4 4
2 Côté porte du réfrigérateur Extrusion PVC L=1		36 2 2 4
3 Côté porte du congélateur Extrusion PVC L=556		2 2 2
4 Partie supérieure du meuble Extrusion PVC L=7		62, L=914 1 1 1
5	Partie supérieure de la porte du congélateur	abs	1 1 1

Conference

Catégorie	FM4BM30(I)FBI	FM4BM36(I)FBI	FM4FBM36(I)FBI
Abréviation.	30	36	36F

Retrait des pieces de montage dans le compartment du congélateur

Non Nom de la piece spécifique 30 36 36F
1	Modèle de préparation de porte de meuble	papier 1 1 1
2	Support anti-basculement T4.0, revêtement Zn 2 2	2
3	Cheville - 8 8 8
4	Vis du support anti-basculement M8*L60 8 8 8
5	Gabarit de réglage de la position PS 1 1 1
6	broches de limitation à 90°sus	2 2
7	Rondelle de réglage de la porte du meuble de congélation	abs	9 9 9
8	Vis support crochet de la porte du congélateur	ST4.8*16, vis à tête ronde	3 3 3
9	Support de suspension de la porte du congélateur	T1.0, revêtement Cr + Zn	3 3 3
10	Vis de la porte du meuble du congélateur support de suspension	ST4x14, vis à tête faisée	18	18
11	Vis de support de fixation de l'armoire	M4*12, tête de rondelle d'armature	16	16

Conference

Catégorie		FM4BM30(I)FBI	FM4BM36(I)FBI	FM4FBM36(I)FBI
Abréviation.		30	36	36F
Non Nom de la pièce spécification 76 91 92
12	Support de liaison entre l'armoire et la cabine	papier 8 8 8
13 Vis de support de fixation de la cabine T4.0, revêtement Zn 16 16 16
14 Couvercle support de la porte du meuble - 4 4 2
15 Vis de support de fixation de la porte M8*L60 4		4 2
16	Support d'assemblage porte-meuble de porte	PS 4 4 2
17	Vis support crochet de la porte du meuble	sus	8 8 4
18	Vis support crochet de la porte du meuble	M4*12, tête de rondelle d'armature	20	20

• Vis du support anti-basculement
  chevilles

Vis a tete sphérique pour treillis Spec.:M4x12 Fixation du réfrigerateur Tels que les armoires et les portes (partie presse)

• Vis à tête fraîsee Spéc.: ST4x14 Réparation de la cabine et porte de meuble (partie bois) et porte (partie presse)

• Vis à têteronde Spec.: ST 4.8x16 Fixation de la partie supérieure de la porte du conge lateur et de la porte du meuble (partie presse)

Retrait du bac du tiroir de congélation

• Retiree-le manuellement avec les 4 vis moletees.

Retirez le bac inférieur.

Retrait du tiroir de congélation

Retirez les 2 vis qui se trouvent pres de la partie avant et raccordez la porte du réfrigerateur et le rail.

Tirez la porte vers l'avant pour la libérer des languettes à l'arrière, puis retirez-la.

Retrait de l'ensemble de ventilation inférieur

Retirez les 2 vis pour enlever l'ensemble inférieur du trou d'aération.

Retrait de la partie supérieure de ventilation

• Retirez les 2 vis pour retirer la partie supérieure du trou d'aération.

Continuez d'installer le produit conformément aux instructions ci-dessous. Vous doivent tener compte des consignes nationales et locales concernant l'installation.

Veuillez respecter les points suivants :

Pour les États-Unis, The National Electrical Code, ANSI/NFPA 70 - dernière version/Directives nationales municipales et/ou directives régionales.
Pour le Canada, Code canadien de I'electricite, C22.1 - derniere version/directives nationales ou municipales et/ ou directives regionales.

Fixation des supports anti-basculement

AVERTISSEMENT

Voudevez absolumentutiliserdesupports antibasculement pourempécherl'appareildebasculersil n'estpas fixéaunmeuble sécurisé.Leurutilisation,en plus de lafixationa l'armoire,augmente la sécurité.

AVERTISSEMENT

Assurez-vous qu'il n'y a pas de branchements électriques ou de circuit d'eau au point où les vis seront serrées et où les racCORDs seront établis.

AVERTISSEMENT

N'oubliez pas d'utiliser l'équipment de protection nécessaire lors du perçage des trous sur le mur et lors de l'installation.

• Marquez le mur pour placer les supports anti-basculement (art. No.2).

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI FM4FBM36(I)FBI
A 762 mm (30 po) 914 mm (36 po) 914 mm (36 po)
B	600 mm (23 5/8 po)	600 mm (23 5/8 po)	600 mm (23 5/8 po)
ouC	81 mm (3 3/16 po)	157 mm (6 3/16 po)	157 mm (6 3/16 po)

Utilisez un foret pour creer des trous pour les chevilles (art. No.3) aux points de marquage. (5 / 16^ - 08)

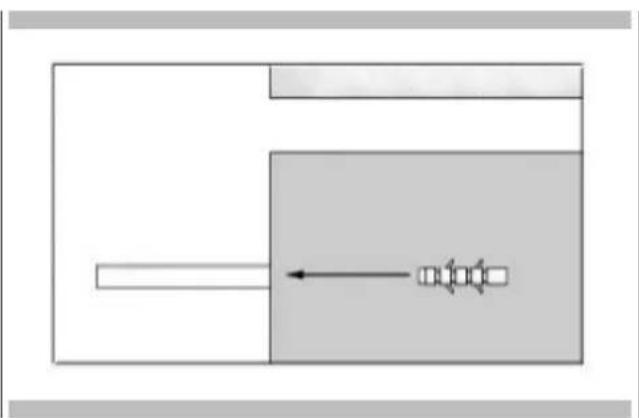

Utilisez le marteau pour placer les chevilles (art. No.3)

• Placez les supports anti-basculement (art. No.2) à leur emplacement, à l'aide des 4 vis (art. No.4) chacun. Vous doivent utiliser tous les deux (2) supports pour assurer la sécurité du produit.

Préparation du tuyau d'eau et de la prise d'alimentation

Vou aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60 po) et d'un diamètre de 1/2 po pour les raccordements d'eau du produit pendant l'installation. Un connecteur ayant un filage d'un diamètre extérieur de doit être utilisé pour raccorder l'extrémité du tuyau au produit. Vous pouvez désir la méthode A ou la méthode B ci-dessous pour évider que le cable ne se bloque.

AVERTISSEMENT

Si vous n'etes pas sur que les pieces de raccordement existantes sont fixées au mur aussi solidement qu'elles devraient l'être, vous pouvez utiliser d'autres méthodes anti-basculement.

Si un meuble est present sur la paroi arriere du réfrigerateur, assurez-vous que le meuble est fixé au mur. Pour ce faire, vous devez vous assurer que la paroi arriere du meuble est fixée au mur arrière en béton ou à un poteau en bois à l'aide de fixations appropriées.

Autre méthode anti-basculement

Si les supports anti-basculement ne peuvent pas etre fixes en toute
s.ecurite, vousdezuezutilser la methode alternative decrite ci-dessous.
Dans cette methode, vous pouze utiliser des cales en bois pour
eviter le risque de basculement.

Il doit être installé comme indiqué sur la figure ci-dessous.

Il ne doit pas y avoir de jeu entre le produit et la poutre en bois.

Les dimensions minimales de la section du blocage doivent etre de 75mm× 100mm (3 po × 4 po). La largeur du blocage doit etre egale a l'espace libre ou il sera installe.

Un bloc supplémentaire doit être utilisé si la profondeur de la niche est supérieure à ce qui avait été prévu. Le blocage doit être en contact avec le produit avec un contact de 50,8 mm (2 po).

Pour déterminer l'emplacement du bloc en bois, placez un marquage sur la paroi arrière, Sélectionnez les vis appropriées et fixez-la en toute sécurité.

AVERTISSEMENT

Le nombre et les caractéristiques des vis à utiliser pour le blocage doivent être déterminés de manière à ce que la connexion soit sure.

• Méthode B: Localisez le tuyau d'eau et l'alimentation électrique sur le côte.

Utilisez le tube de passage installé en usine pour acheminer la conduite d'eau jusqu'à l'avant, où le raccordement aux vannes sera effectué.

Prendre le réfrigerateur de la palette en bois

• Retirez les supports qui relient le réfrigerateur à la palette en bois.

• Inclinez le réfrigérateur lentement et tirez-le en arrrière à l'aide du chariot, puis déposez-le.

ATTENTION

Le risque de basculement est élevé à ce stade. Vous ne doivent pas ouvrir les portes tant que le produit n'est pas placé dans l'armoire.

Placer le réfrigérateur dans l'armoire

• Insérez la ligne de flottaison dans le tube à l'arrière et retirez-la par l'avant.

INFORMATIONS IMPORTANTES

• Appliquez la méthode ci-dessous pour éviter que le cable ne se coince.

• Demarrez le réfrigerateur et assurez-vous qu'il soit branché. (Vous pouvez vérifier si les lumières du département congélateur sont allumées ou étèntes pour voir si le produit fonctionné).

INFORMATIONS IMPORTANTES

Vous pouvez utiliser du ruban adhésif et des protecteurs similaires sur les pieces pour lesquelles vous pensez qu'il est nécessaire de protéger les bords du meuble lors de la mise en place du produit.

AVERTISSEMENT

La prise du produit doit être accessible après l'installation. Si la prise n'est pas accessible après l'installation, l'alimentation doit être coupée à l'aide du disjoncteur.

AVERTISSEMENT

Assurez-vous que le cable secteur n'est pas coincide lors de la mise en place du produit.

• Poussez le produit avec précaution vers la cabine pour le placer. En cas de pression lors de la mise en place du produit dans la cabine :
• Le sol peut être rugieux ou irrégulier.
• Les pieds réglibes peuvent être desserrés. (veuillez consultier la section correspondante pour savoir comment régler les pieds réglibes)
• Vous doivent accedertemporairement la porteducongélateur afin d'aligner le produit avant de le placer.

INFORMATIONS IMPORTANTES

Vous nevez utiliser les bords supérieurs de la porte du concélateur lors de l'alignement du produit avec le mobilier. Le réglage des autres bords est expliqué dans les pages suivantes.

Réglage de la hauteur du réfrigérateur dans l'armoire

• Reglez la hauteur du réfrigerateur à l'aide des pieds réglables.

AVERTISSEMENT

Commencez par soulever les pieds avant (avant les pieds arrrière) afin de réduire le risque de chute de l'appareil vers l'avant.

A/D - Tourner la clé dans le sens des aiguilles d'une montre pour soulever la face avant.
B/C -Tourner la clé dans le sens des aiguilles d'une montre pour soulever l'arrête.

• ÀpRES avoir régèle les pieds réglables, vérifie le niveau dans le sens de la largeur et de la profondeur.

La hauteur maximale que les pieds réglibes peuvent atteindre est de 40 mm (19/16 po) et la hauteur du produit est de 2 169 mm (85 3/8 po)

INFORMATIONS IMPORTANTES

Réglage de l'appareil par rapport aux parois laterales

• Pour les produits dont les panneaux de recouvrement sont en place, la position de l'appareil est ajustée de manière à ce que la porte et les surfaces du meuble soient alignées. Vous pouvez également utiliser le gabarit de réglage de la position (art. n 5) si nécessaire.

Pour les produits sans panneaux de recouvrement déjà en place, le produit est placé à l'aide de la piece d'ajustement (art. n 5) comme indiqué dans la figure ci-dessous.

INFORMATIONS IMPORTANTES

Il est très important d'aligner le bord supérieur de la portedu congelateur lors de l'alignement, car sa position estfixe et tous les autres panneaux peuvent etre ajustés parrapport a lui. Tous les autres bords peuvent etre réglesavec les mecanismes de réglage.

Pour les produits sans panneaux de recouvrement déjà en place, le produit est placé à l'aide de la pièce d'ajustement (art. n 5) comme indiqué dans ci-dessous.

Fixation des supports de connexion de l'armoire

Fixez les supports de connexion du meuble (art. n 12) à l'appareil, à l'endroit où il se trouve : 2 en 3 de chaque côté. Utiliser le support de connexion de l'armoire à vis (art. n 11) pour serrer.

AVERTISSEMENT

Avant de commencer à visser les supports lateraux et supérieurs, assurez-vous que le produit reçoit de l'eau et qu'il n'y a pas de fuite d'eau.

i INFORMATIONS IMPORTANTES

Si vous avez des difficultés à serrer les vis, l'ouverture d'un trou de reference avec la perceuse facilititera cette procédure.

Fixez les supports de connexion de l'armoire (art. n 12) à l'armoire à l'aide des 16 vis du support de connexion de l'armoire (art. n 13).

Raccordement d'eau

• Utilisez le cutter pour couper le tuyau d'eau à l'équre entre partir de l'extrémité du tube de passage, en laissant une section de 10 po.

• Utilisez les 2 clés pour raccarder fermement le tuyau provenant du secteur et le tuyau provenant de la vanne.

AVERTISSEMENT

Le tuyau provenant du secteur doit être monobloc. N'utilisez pas de flexibles.

AVERTISSEMENT

Assurez-vous que l'alimentation est coupée lors du raccordement de l'eau au produit.

AVERTISSEMENT

Le robinet d'eau doit être fermé lors du raccordement du tuyau d'eau.

AVERTISSEMENT

Il est recommandé que la vanne marche/arrêt de l'eau resté accessible après l'installation du produit.

AVERTISSEMENT

Ce produit est adapté pour une utilisation avec des conduites d'eau froide uniquement.

AVERTISSEMENT

La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).

INFORMATIONS IMPORTANTES

Lorsque le raccordement est terminé, vous devez allumer la vanne secteur et vous assurer qu'il n'y a pas de fuite à ce point.

Raccord de la partie supérieure de ventilation

• Utilisez 2 vis pour fixer la partie supérieure du trou d'airation.

Raccord de l'ensemble de ventilation inférieur

Utilisez 2 vis pour fixer la partie inférieure du trou de ventilation.

i INFORMATIONS IMPORTANTES

Vous pouvez déplacer la partie inférieure du trou d'ération pour l'ajuster à la plaque d'appui dans la cuisine.

A VERTISSEMENT

La distance de déplacement vers l'avant et vers l'arrière de la plaque de cuisson inférieure doit être de 23 mm (15/16 po). Comme vous pouvez le voir sur la figure, la plaque de pied décorative ne doit pas se couver devant le niveau supérieur du trou d'aération.

Fixation des éléments de la garniture décorative

Fixer la garniture cote meuble (art. n 1) sur le support de liaison armoire-cabine (art. n 12).

Fixer le meuble de finition supérieur (art. n 4) sur le support de connexion de l'armoire supérieure (art. n 12).

A VERTISSEMENT

Les poids maximaux des panneaux de recouvrement de porte à monter sur le produit sont les suivants. Porte du réfrigérateur : 35,7 lb. (16,2 kg)
Porte du congelateur : 19,8 lb. (9 kg)

Choix de l'épaissur de la porte

Si I'epaiseur de la porte est supérieure a 38 mm (1 1/2 po), la porte ne doit pas s'ouvrir de plus de 90. Vous doivent utiliser une goupille de limitation sur la charniere (inclus).

• Vous pouvez limiter le degré d'ouverture de votre porte à 90 si vous le souhaitez. Dans ce cas, les niveaux d'épaisseur de la porte peuvent être les suivants (vous pouvez consulter la section correspondante pour savoir comment fixer la goupille de limitation à 90 (art. No6).

la goupille de limitation à 90^ doit être insérée dans la charnière supérieure et la charnière inférieure

Cette section contient des informations sur la préparation des panneaux de recouvrement de la porte et leur montage sur le produit.

Retrait des couvercles du mécanisme

• Retirez les vis pour enlever le couvercle du support supérieur et le support de fixation.

IMPORTANT: Un aimant inséré dans ce couvercle est nécessaire pour que l'appareil détecte la fermeture de la porte. Veillez à ce que le couvercle avec l'aimant soit remis en place une fois l'installation terminée.

• Retirez deux vis pour enlever le couvercle du support inférieur.

Retrait des mécanismes de réglage du panneau sur le réfrigérateur

• Retirez les ensembles du mécanisme de réglage supérieur et inférieur de la porte.

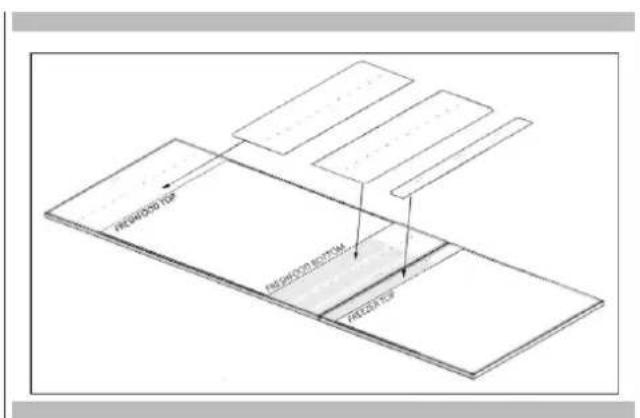

Préparation des panneaux de recouvrement de la porte

i INFORMATIONS IMPORTANTES

Vous doivent prendre en compte les dimensions lors du regroupement des pieces du berceau sur les portes du meuble. Lors du marquage, vous pouvez utiliser le « Gabarit de préparation de la porte du meuble » (article n 1) fourni avec le produit.

AVERTISSEMENT

Les trou des fixation des poignées doivent être ajustés en fonction des poignées à utiliser dans la conception de la cuisine.

AVERTISSEMENT

L'épaisseur minimale de la porte doit être de 19 mm (po).

Préparation du panneau de recouvrement de la portedu réfrigérateur

FM4BM30(I)FBI-FM4BM36(I)FBI

FM4BM36(I)FBI

AVERTISSEMENT

Voudevezutiliserdesvisadapteesa l'epaiseurde la porte.

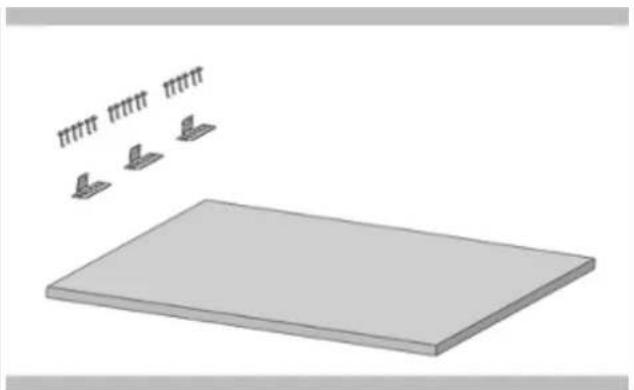

• Installez les deux supports de suspension à l'aide des vis fournies (art. n 18). Vous pouvez également utiliser le gabarit de préparation de porte de meuble (art. n 1) fourni avec le produit pour aligner ces pieces. Il est recommendé de conserver ce gabarit pour le réutiliser ultérieurement.

FM4BM30(I)FBI-FM4BM36(I)FBI

FM4BM36(I)FB1

Fixez la poignee de porte du réfrigérateur.
- En fonction du type de vis, il peut s'avérer nécessaire de procéder à un fraisage. La tête de la vis ne doit pas dépasser.

Préparation du panneau de recouvrement de la portedu congélateur

AVERTISSEMENT

Les trou des fixation des poignées doivent être ajustés en fonction des poignées à utiliser dans la conception de la cuisine.

AVERTISSEMENT

L'épaissur minimale de la porte doit être de 19 mm (po).

AVERTISSEMENT

Vous nevez utiliser des vis adaptees à l'épaisseur du panneau de recouvrement de la porte.

Fixez les supports de suspension de la porte du congelatour (art. n 9) à l'aide de 6 vis (art. n 18) pour chacun d'entre eux.

Fixez la poignee de portedu réfrigérateur.
- En fonction du type de vis, il peut s'avérer nécessaire de procéder à un fraisage. La tête de la vis ne doit pas dépasser.

Installation du revêtement de la porte du réfrigérateur

Fixez le panneau de recouvrement de la porte du réfrigerateur à la porte du réfrigerateur.

Comment aligner la porte du réfrigérateur avec les boulons

La position du panneau de recouvrement de la porte par rapport aux armoires de cuisine doit etre affleurante.

Pour ce faire, vous doivent ajuster la direction 3D à l'aide de deux boulons de fixation afin d'effectuer des réglages précis.

Avont de commencer, verifie la position des panneaux de recouvrement de la porte par rapport aux armoires adjacentes. Les distances entre les panneaux de recouvrement de la porte doivent etre de 3 mm (1/8 po), en supposant que les dimensions des panneaux sont correctes.

Vous pouvez ajuster la porte en fonction de cette distance.

Comment aligner la partie supérieure de la porte avec les boulons.

Fixation complète du panneau de recouvrement

Comment aligner la partie inférieure du panneau de recouvrement de la porte avec les boulons.

Utilisez les vis de réglage pour positionner le panneau dans le sens Z (profondeur), puis fixez-le fermement à l'aide des rondelles et des boulons reliés lors des étapes précédentes. Ne pas trop serrer car les supports se déformeraient.

Une fois que vous étés satisfait du positionnement du panneau, fixez enfin le panneau de recouvrement de la porte à l'aide des supports fournis ci-dessous. Cela confère une résistance supplémentaire au côte de la poignée, où s'exerce la plus grande partie de la pression de traction sur le panneau de recouvrement de la porte.

Utilisez le support de connexion du panneau de recouvrement de la porte (art. n 16) pour assembler la porte du meuble.
Utiliser 1 vis pour fixer le support de fixation de la porte (art. n 15) sur la porte.
Utiliser 2 vis (art. n 17) pour fixer le panneau de recouvrement de la porte.

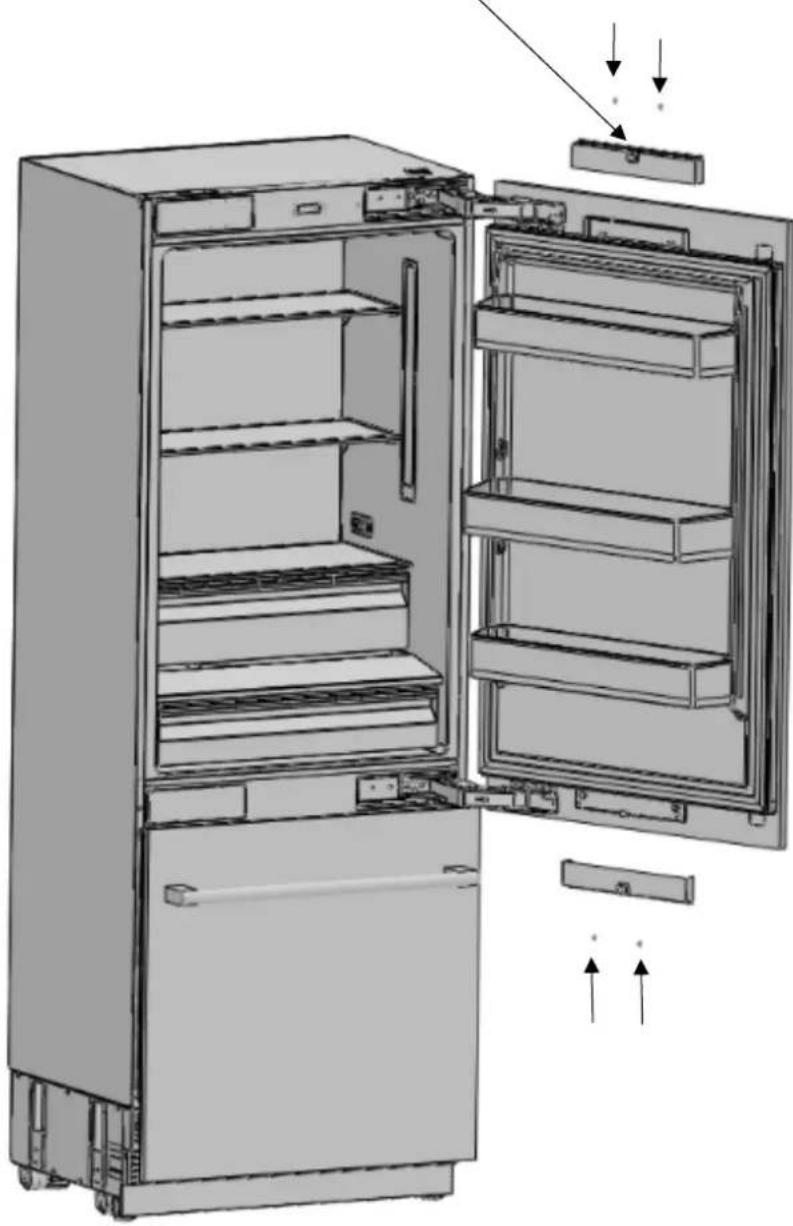

• Enclencher les couvercles des supports de porte. (art. n 14).

FM4BM30(I)FBI - FM4FBM36(I)FBI

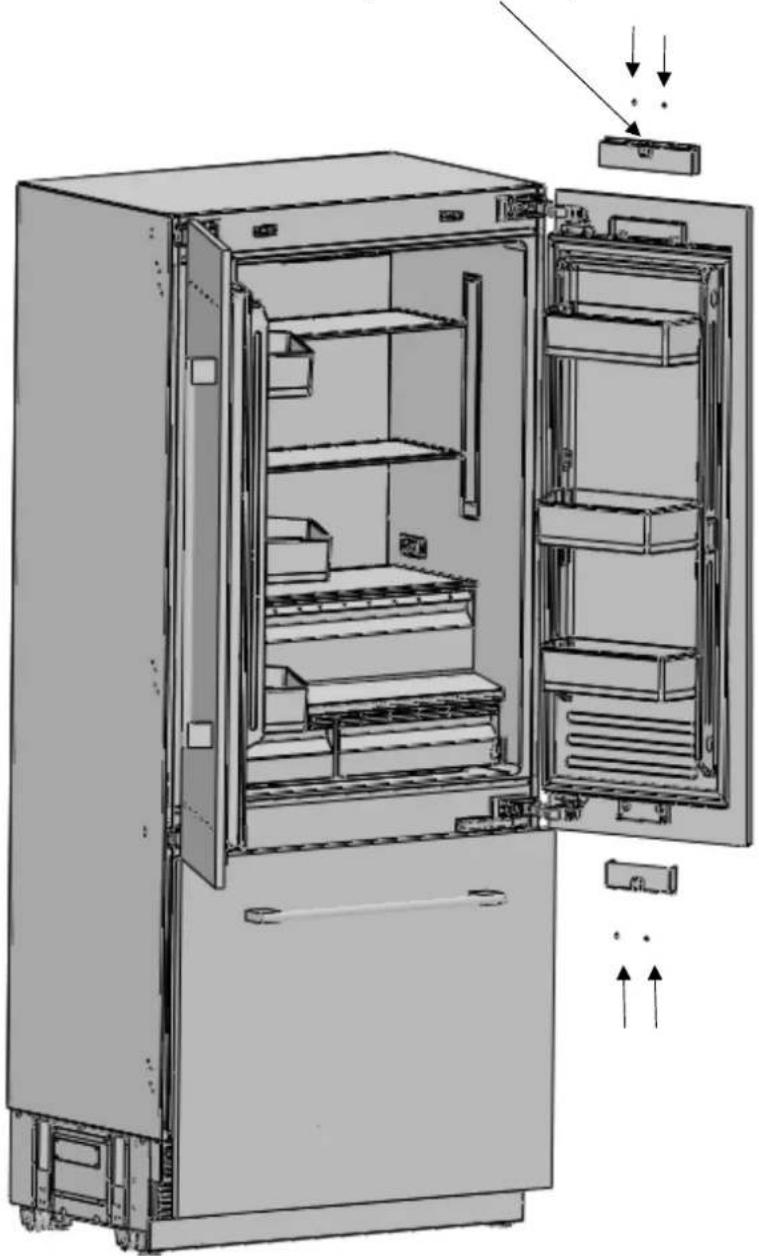

• Enclencher les couvercles des supports.

FM4BM30(I)FBI - FM4FBM36(I)FBI

IMPORTANT: S'assurer que le couvercle supérieur contient un aimant pour détecter l'ouverture/la fermeture de la porte.

AVERTISSEMENT

Un aimant est present sur le support de suspension supérieur de la porte du couvercle. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit.

Il ne doit pas etre confondu avec le couvercle inférieur.

Fixez et vissez le cache decoratif supérieur/inferieur.

FM4FBM36(I)FBI

IMPORTANT: S'assurer que le couvercle supérieur contient un aimant pour détecter l'ouverture/la fermeture de la porte.

AVERTISSEMENT

Un aimant est present sur le support de suspension supérieur de la porte du couvercle. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit. Il ne doit pas etre confondu avec le couvercle inférieur.

Installation du panneau de recouvrement de la porte du concélateur

Fixe t a 16) s la section inferieure de la porte avec la vis du support de fixation de la porte (art. n 15).

Fixez le panneau de recouvrement de la porte du à la porte du congelateur

Comment aligner le panneau de recouvrement de la porte de congélation sur la section inférieure

Comment aligner la partie supérieure du panneau de recouvrement de la porte du congelasteur avec la vis du support de suspension de la porte du congelasteur (art. n 8).

Utiliser le trou de vis correspondant qui positionnera la profondeur ideale du panneau

Avant et arriere Gauche et droite

Haut et bas

S'il y a un espace entre le support et la porte en mousse, cette cale en plastique peut être utilisé pour combler l'espace.

Utilisez le support de connexion du panneau de recouvrement de la porte (art. n 16) pour assembler le panneau de recouvrement de la porte du congelateur.
Utiliser 2 vis (art. n 17) pour fixer le panneau de recouvrement de la porte.

FR

• Clipser le couvercle du support du panneau de recouvrement de la porte sur les supports (art. n 14).

• Installez l'ensemble de portedu meuble du congelatour sur les rails.

• Une fois que la porte du concélateur est en place, fixez-la aux rails du tiroir à l'aide de deux vis.

• Placez le tiroir sur le rail et serrez les vis.

FR

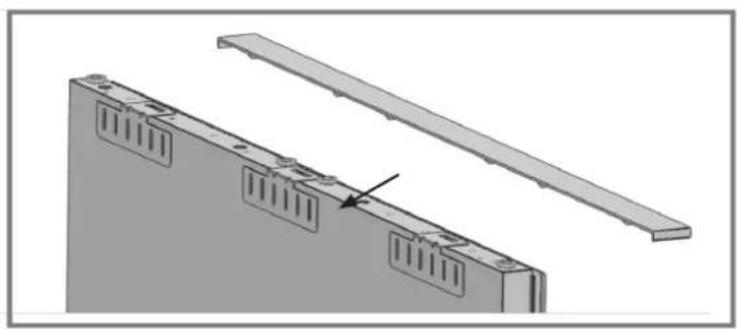

• Enclenchez la bande de recouvrement du tiroir de congélation (art. n 5) sur les boutons situés en haut du tiroir de congélation. Il doit être bien ajusté contre le panneau de recouvrement.

• Installez l'ensemble de porte du meuble du congelateur sur les rails.

Réglage de la durée des charnières

• Utilisez une perceuse pour ajuster la force de l'assistance à la fermeture des charnières supérieures et inférieures de la porte du réfrigerateur. Reglez la vis de réglage de la charnière sur la position « I » à partir de la position « 0 »

0 = Parametre le plus faible
I = Parametre le plus fort

AVERTISSEMENT

La porto doit être entièrement ouverte pendant ce réglage.

AVERTISSEMENT

Ce réglage de charnière doit définitivement être effectué après le réglage de la porte.

FR 11 - Changer l'orientation de la porte du réfrigérateur

Retrait de la porte du réfrigérateur

• Réglez le niveau de durée de la charnière sur « 0 »

ATTENTION

Le fait de ne pas régler la charnière sur continuer l'installation de cette manière peut provoquer des blessures.

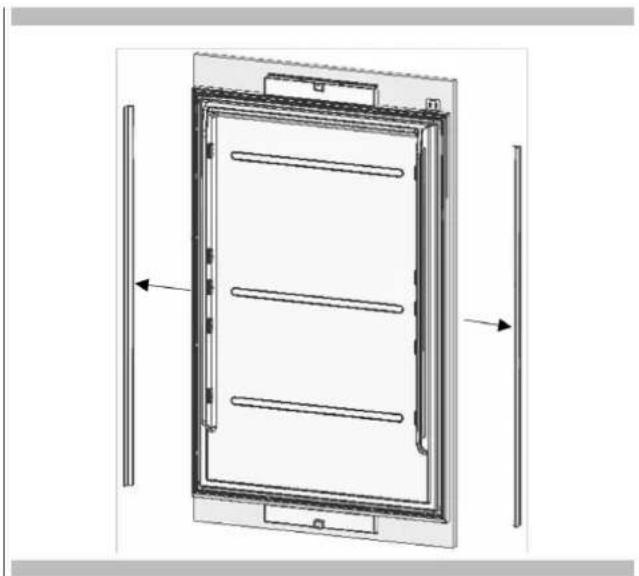

• Retirer les garnitures laterales.

• Desserrez les 2 vis du couverte supérieur de la porte du réfrigerateur et le retiret.
• Retirez les kits de réglage supérieur.

• Desserrez les 2 vis du couvercle inférieur de la porte du réfrigerateur et retirez-les.

• Retirez les supports inférieur et supérieur du réfrigerateur et les vis de fixation.

La porte blindée pourra etre retirée lorsque ces vis seront retirées. Vos nez prendre des mesures pour empêcher que la porte ne tombe.

Voupez coller la portu meuble à la porte interieure ou demander de l'aide à une autre personne.

• Prenez la porte du meuble du réfrigérateur et posez-la à l'envers sur une table.
• Vous doivent fixer la porte du meuble en la faisant pivoter de 180 en fonction de sa position actuelle.

Retrait et préparation de la porte interieure du réfrigérateur

Retirez les vis de fixation de la charnière des supports de charnière.

ATTENTION

La porte de l'appareil pourrait être retiree lorsque ces vis seront retirees. Vous doivent prendre des mesures pour empêcher que la porte ne tombe.

• Retirez la porte du réfrigerateur et posez-la sur une table. Retirez les pieces de fixation et vissez-les sur le côte opposé de la porte comme le montre la figure.

Remplacement des charnières

• Retirez les capuchons de la charnière situés du côte opposé à la fixation les charnières.

• Retirez la charnière inférieure droite en desserrant ses 2 vis et fixez-la à sa fente en haut à gauche.

Fixez les capuchons de la fente de la charnière qui ont eté retirés du cote gauche aux capuchons de la charnière sur le cote droit.

Installation de la porte du réfrigérateur

• Placez la porte du réfrigerateur sur le réfrigerateur et fixez-le avec 4 vis.

Si vous voulez faire une double installation, vous doivent utiliser le kit d'installation FM4JOINKIT. disponible auprès de votre revendeur.

Les instructions ci-dessous ont eté préparées selon le type intégré. Intégré: Les panneaux sont superposés pour obtenir une finition affleurante avec les armoires adjacentes. Il s'agit du scenario d'installation le plus fréquent.

Dimensions de l'armoire

Les dimensions de l'armoire ci-dessous doivent être vérifiées avant de commencer l'installation.

Double dimension d'ouverture

Catégorie	76 +76 mm(30 po +30 po)	30 po +36 po(76 +91 mm)	36 po +36 po(91 +91 mm)
Dimension « A »	1524 mm(60 po)	1676 mm(66 po)	1828 mm(72 po)

Référence

Catégorie FM4BM30(I)FBI FM4BM36(I)FBI

Abréviation 76 mm (30 po) 91 mm (36 po)

Emplacement du cablage electrique

L'emplacement du cablage electrique doit etre dans la.
plage indiquee ci-dessous.

ATTENTION

N'utilisiez pas de cables d'extension ou d'adaptateurs a deux broches et ne retirez pas la borne de mise a la terre du cable de mise a la terre.

ATTENTION

Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement connectés. Vérifiez que la mise à la terre de la prise est correcte.

Catégorie	76 +76 mm(30 po +30 po)	30 po +36 po(76 +91 mm)	36 po +36 po(91 +91 mm)
Dimension « A »	485 mm(19 1/8 po)	637 mm(25 1/16 po)	637 mm(25 1/16 po)

Emplacement du circuit d'eau

L'eau raccordée aux conduites d'eau doit être potable.

L'emplacement du système d'eau doit etre dans la plage indiquee ci-dessous.

Le circuit d'eau du réfrigerateur doit être raccordé au réseau d'eau de la maison.

L'utilisateur doit pouvoir l'allumer/l'éteindre avec la vanne si nécessaire.

Aucun objet susceptible de percer les tuyaux d'eau ou de les tordre ne doit se couver a l'endroit où la conduite d'eau est installee.

La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).

Si la pression de I'eau depasse 80 psi, installez un dispositif de limitation de pression ou un dispositif de protection contre les chocs de I'eau sur la soupape d'entree.

Ne jamais installer le produit ou faire fonctionner l'appareil s'il est possible que la pression de I'eau depasse 120 psi.

AVERTISSEMENT

Assurez-vous qu'il n'y a pas de fuite d'eau lors de la réalisation des branchements d'eau.

Dans le cas contraire, il y aura de l'eau sur le sol et les meubles seront endommages.

Vou aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60") et d'un diamètre de " pour les raccordements d'eau du produit pendant l'installation.

Un connecteur ayant un filetage d'un diametre extérieur de doit etre utilise pour raccorder l'extrémité du tuyau au produit.

Avont de terminer l'installation, assurez-vous que I'eau s'ecoule et qu'il n'y a pas de fuite d'eau.

Categorie 76+76 76+91 91+91

Dimension A

508 mm (20 po)

508 mm (20 po) 600 mm (26 po)

Liste de pieces de montage

Non Nom de la piece spécifique Qté Remarque
1 Panneau de mousse isolante Éponge, grise, T3.0*	400*1750 1
2 Support de connexion T2.0, revêtement Cr + Zn 2
3 Tête de rondelle d'armature M4*12 16
4 Attache POM 3
5 Couvercle centrale Extrusion PVC L=1876 1

Collez le panneau d'isoation (art. n 1) sur le cote d'un appeareil de maniere a ce qu'il reste entre deux cabines.

Fixation des attaches et de l'étrier de raccordement

Vissez le support de connexion (art. n 2) et les attaches (art. n 4) qui vont relier les deux réfrigerateurs entre eux.

Support de connexion

Effectuez les raccordements à l'électricité et à l'eau du réfrigerateur comme expliqué précédement dans ce manuel.
Après s'être assure qu'ils sont alignés, vissez les supports supérieurs à l'autre réfrigerateur.

Après s'être assure qu'ils sont alignés, vissez les supports inférieurs à l'autre réfrigerateur.

Réglage de la hauteur du réfrigérateur dans l'armoire

Réglez la hauteur du réfrigerateur à l'aide des pieds réglibres.

AVERTISSEMENT

Commencez d'abord par soulever les pieds avant (avant les pieds arrrière) afin de réduire le risque de chute de l'appareil vers l'avant.

A/D - Tourner la clé dans le sens des aiguilles d'une montre pour soulever la face avant.
B/C-Tourner la clé dans le sens des aiguilles d'une montre pour soulever l'arrière.

Vissage du meuble de support sur les parois laterales de l'armoire

Fixez les supports de connexion de l'appareil à l'armoire à l'aide de 12 vis.

Vissage du meuble support sur la paroi supérieure de l'armoire

Fixez les supports de connexion de l'appareil à l'armoire à l'aide de 4 vis.

Fixation des éléments de la garniture décorative

Fixez la garniture laterale sur les supports d'assemblage de l'armoire et de l'appareil.

Fixez la garniture supérieure sur les supports d'assemblage de l'armoire et de l'appareil.

Fixez le meuble central (art. n 5) entre les deux réfrigerateurs.

Fin de l'installation

Vospuvezconsulterlespageespréciéndenteespourd'autres procéduresd'installation.

FR

FULGOR

MILANO

SINCE 1949
