F6PWD30S1 - Tiroir et armoire chauffants Fulgor Milano - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir et armoire chauffants
Marque	Fulgor Milano
Modèle	F6PWD30S1
Alimentation électrique	120 V ~ 60 Hz, 9,2 A, 1100 W

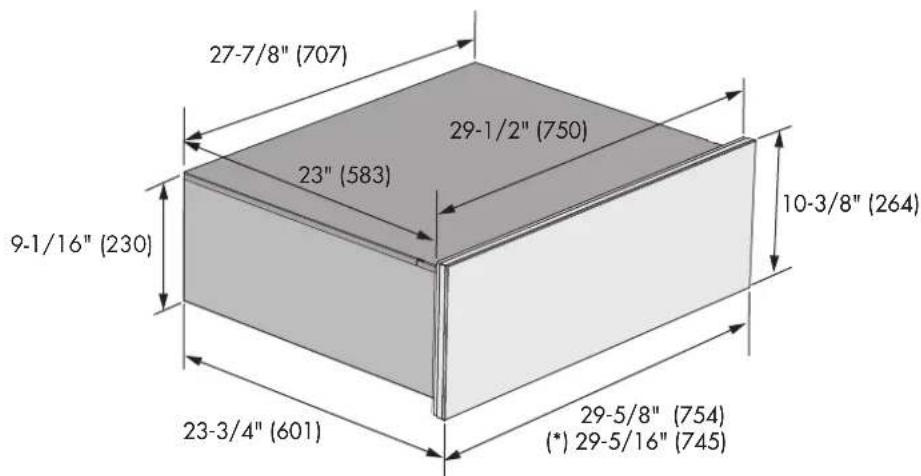

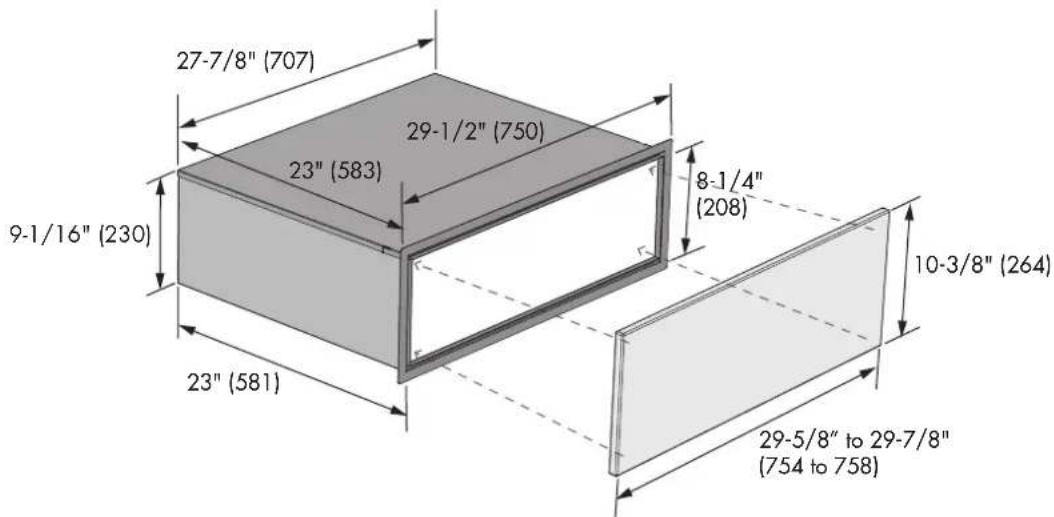

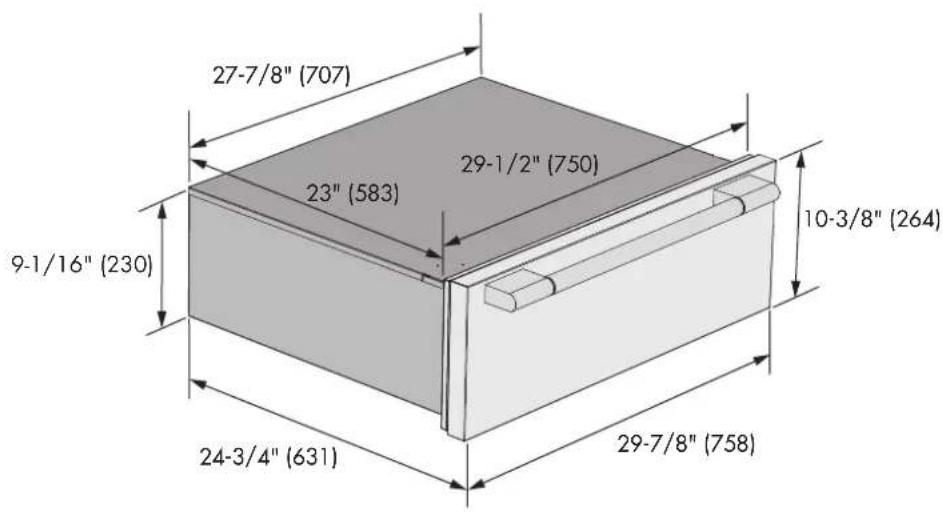

Dimensions (L x H x P)	754-758 mm (29 5/8 - 29 7/8 po) x 264 mm (10 3/8 po) x 193 mm (7 5/8 po) (hors panneau personnalisé)
Capacité de charge maximale	36 kg (80 lb)
Plage de température	De 25 °C (levée) à 90 °C (195 °F) max.
Fonctions	Réchauffage, maintien au chaud, cuisson lente, décongélation, levée de pâte, chauffe-plat
Système de chauffage	Ventilation forcée à air chaud avec thermostat
Éclairage intérieur	Ampoules halogènes (2 x 20 W max., 120 V)
Ouverture	Pousser pour ouvrir (Push-to-open) sur certains modèles ; poignée sur d’autres
Fermeture	Système d’amortissement soft-closing (selon version)
Matériau du bandeau frontal	Acier inoxydable (possibilité de panneau personnalisé)
Poids approximatif	25 kg (55 lb) à 30 kg (66 lb)
Nettoyage	Chiffon humide et détergent doux ; ne pas utiliser de produits abrasifs ni de nettoyeur vapeur
Entretien	Nettoyage régulier ; remplacement des ampoules halogènes par un utilisateur
Sécurité	Mise à la terre obligatoire ; ne pas obstruer les ouvertures de ventilation ; ne pas utiliser de récipients en plastique
Compatibilité Shabbat	Conforme aux règles d’observance (sans mode spécifique)
Installation	Encastrable ; nécessite un électricien qualifié ; plateforme de support en contreplaqué min. 19 mm
Garantie	Garantie constructeur sous réserve d’installation et d’utilisation conformes

FOIRE AUX QUESTIONS - F6PWD30S1 Fulgor Milano

Comment ouvrir le tiroir chauffant ?

Selon le modèle, appuyez sur la partie frontale (Push-to-open) ou tirez la poignée vers vous.

Quelle est la capacité maximale de charge ?

La charge maximale est de 36 kg (80 lb). Ne dépassez pas cette limite pour éviter d'endommager les glissières.

Comment nettoyer l’intérieur du tiroir ?

Utilisez un chiffon humide avec quelques gouttes de détergent doux. Séchez soigneusement. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs.

Puis-je utiliser des récipients en plastique dans le tiroir chauffant ?

Non, ne placez jamais de récipients en plastique ou d'objets inflammables à l'intérieur, car ils pourraient fondre ou prendre feu.

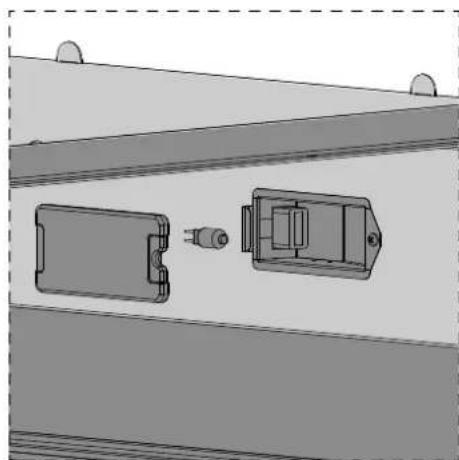

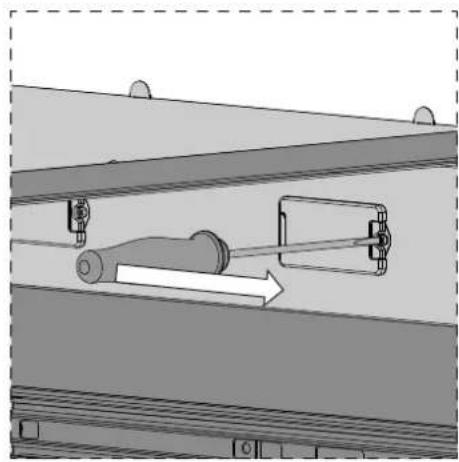

Comment remplacer une ampoule halogène ?

Coupez l'alimentation électrique, retirez la lentille avec un tournevis, remplacez l'ampoule par une de même type (halogène, même voltage et wattage), puis revissez la lentille.

Le tiroir ne chauffe pas suffisamment, que vérifier ?

Assurez-vous que l'appareil est sous tension, que la température sélectionnée est correcte, que les ouvertures de ventilation ne sont pas obstruées et que le temps de chauffe est suffisant.

Quelles sont les fonctions disponibles ?

Les fonctions incluent : réchauffage, maintien au chaud, cuisson lente, décongélation, levée de pâte et chauffe-plat.

Puis utiliser le tiroir pendant le Shabbat ?

Oui, le tiroir peut être utilisé pendant le Shabbat. Les lumières et le ventilateur fonctionnent en continu, mais la résistance et le témoin lumineux sont indépendants de l'ouverture/fermeture.

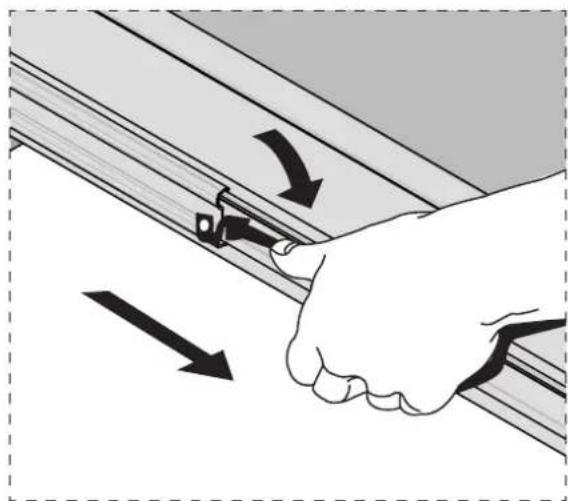

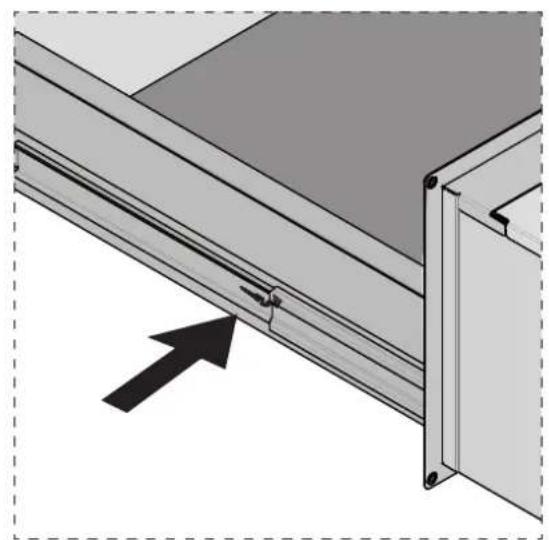

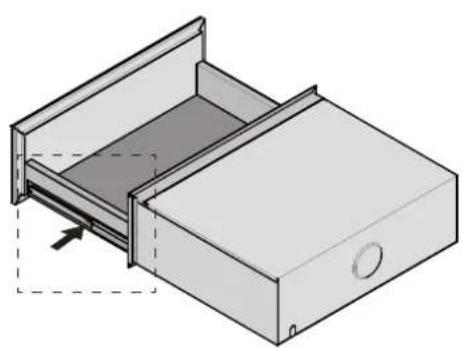

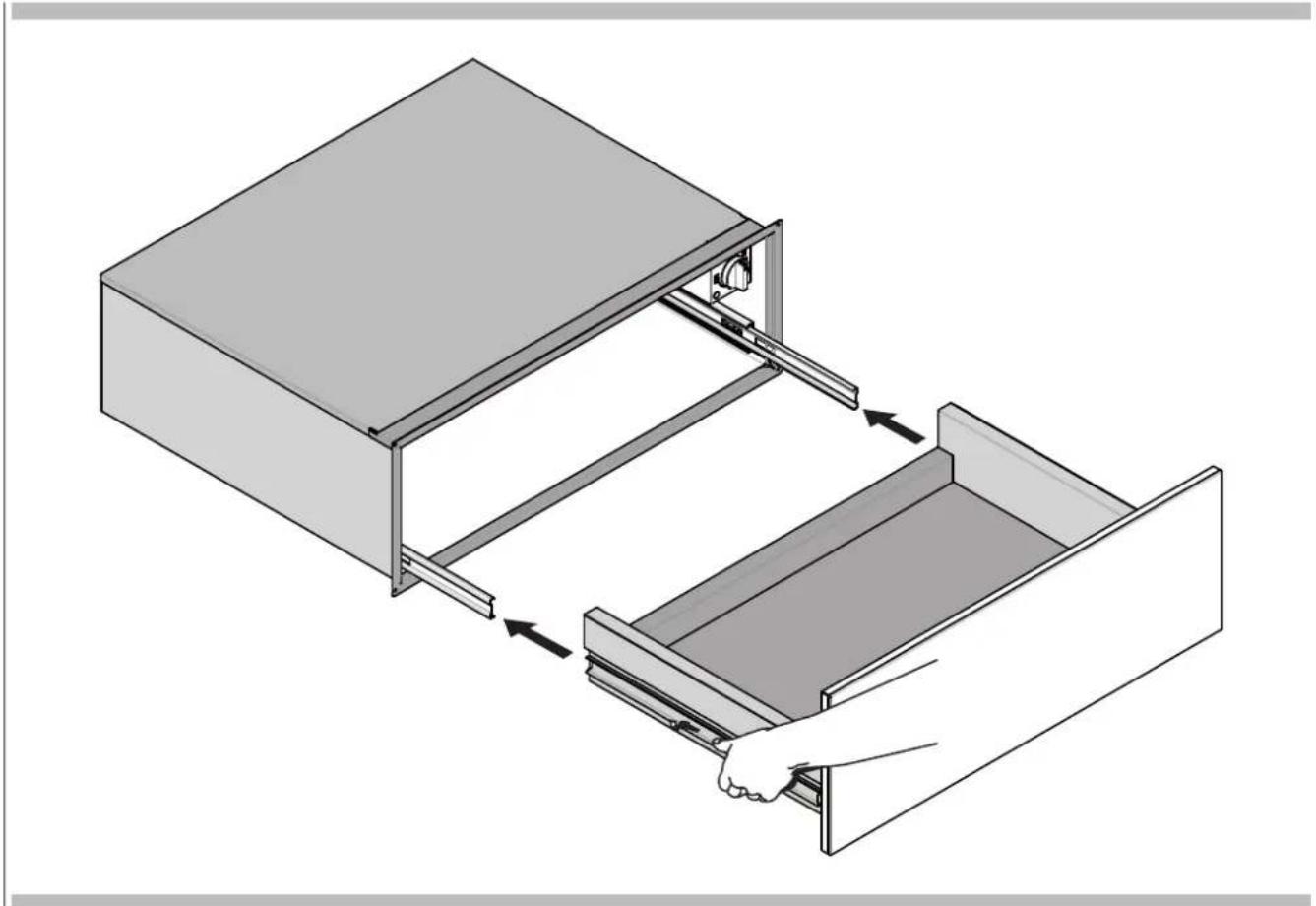

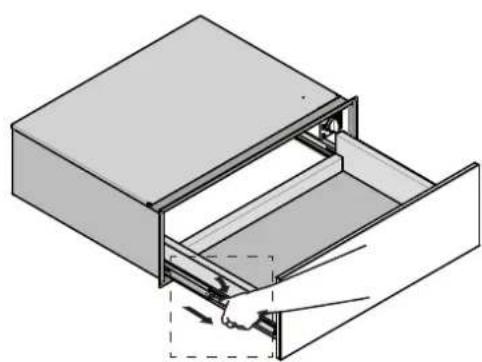

Comment retirer le tiroir pour le nettoyage ?

Ouvrez complètement le tiroir, abaissez les pattes de fixation des deux côtés, tirez vers vous pour le désengager, puis sortez-le. Remettez en alignant les rails et poussez jusqu'au bout.

L’installation nécessite-t-elle un électricien ?

Oui, l'installation électrique doit être effectuée par un électricien qualifié conformément aux normes locales (ANSI/NFPA 70 au Canada, NEC aux États-Unis).

MODE D'EMPLOI F6PWD30S1 Fulgor Milano

Vou venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement concu et construit avec des matériaux de tout premier choix, a ete soigneusement testé afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous you prions de dire et de respecter ces instructions simples qui you permettront d'obtenir d'excellents résultats dans la premiere utilisation.

Nous vous souhaitons une bonne cuisine avec cet apparéil moderne.

Le Constructeur

TABLES DES MATIERES PAGE

Precautions d'emploi 2

Instructions pour l'elimination - Notre politique de sauvegarde de l'environnement 2

Ouverture du tiroir-Pousser pour ouvrir le tiroir.3

Ouverture du tiroir fermeture silencieuse 3

Avant l'utilisation 3

Système de chauffage 3

Considerations sur le Shabbat 4

Tiroir chauffe-vaisselle 4

Réglages 4

Temps de rechauffage 4

Décongélation 4

Levee 4

Chauffe-plat 4

Cuisson lente 5

Glissieres du tiroir 6

Nettoyage et entretien 7

TABLES DES MATIERES PAGE

Bandeau frontal et panneau de commandes 8

Remplacement d'une Ampoule du Tiroir 8

Pour remplacer une ampoule 8

Que faire en cas de panne? 9

Instructions d'Installation 9

Outilnsecessaires 9

Emballage 9

Alimentation necessaire 9

Choisir l'emplacement du tiroir 9

Etapes de l'installation 9

Donneess techniques 10

Remeques d'installation 10

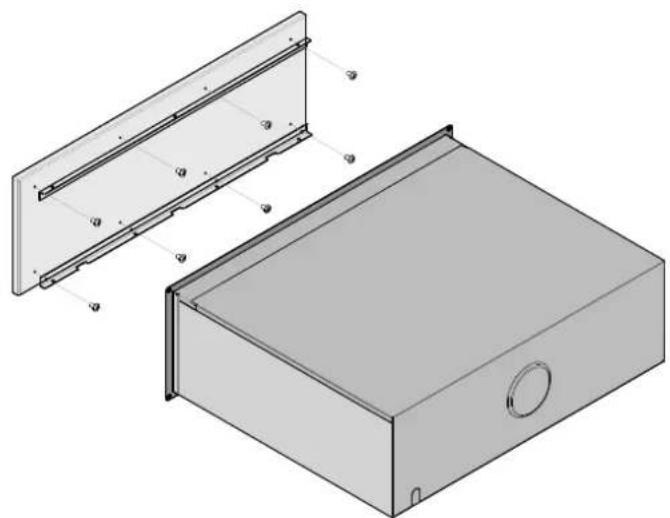

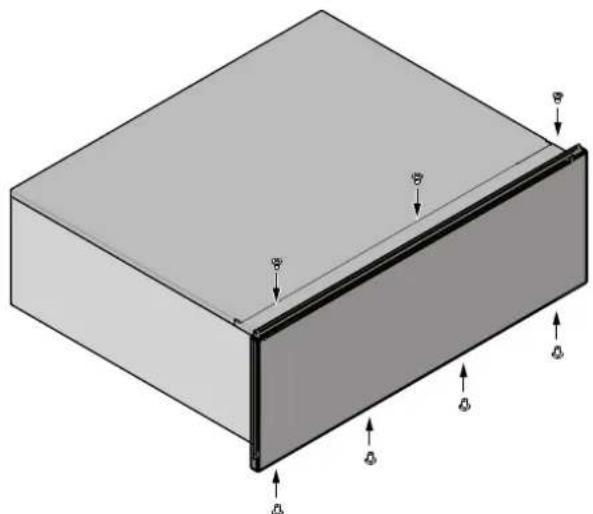

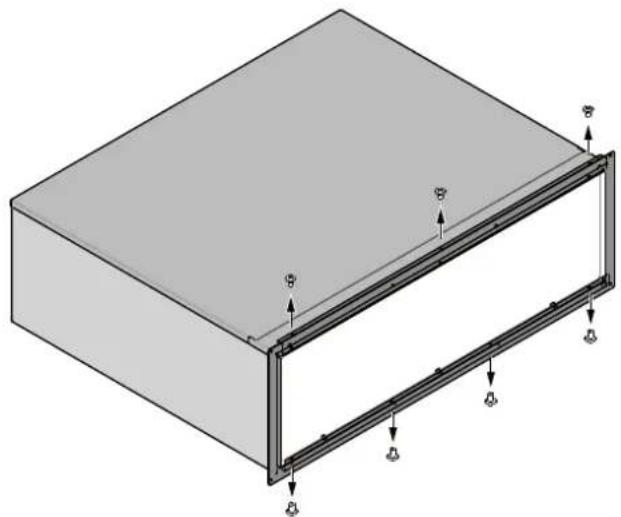

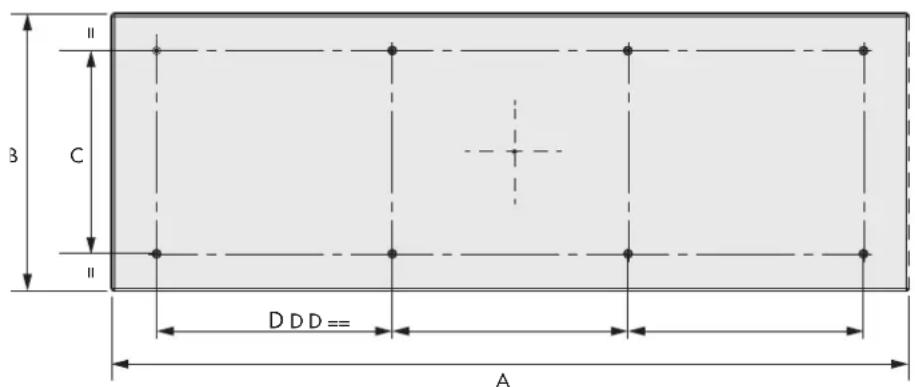

Panneau frontal du tiroir personnelé 12

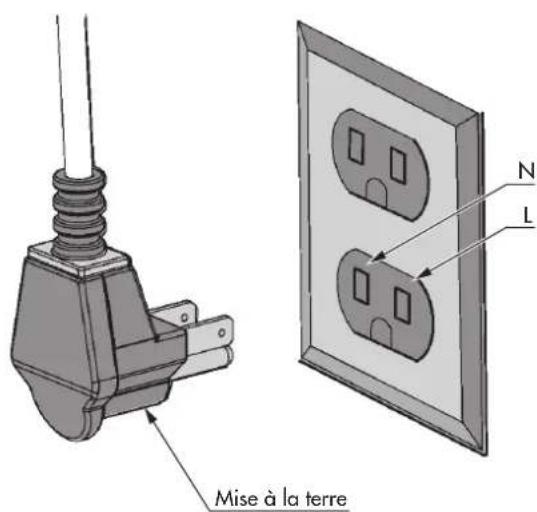

Exigences electriques 14

Information Général 14

Branchement Electrique 14

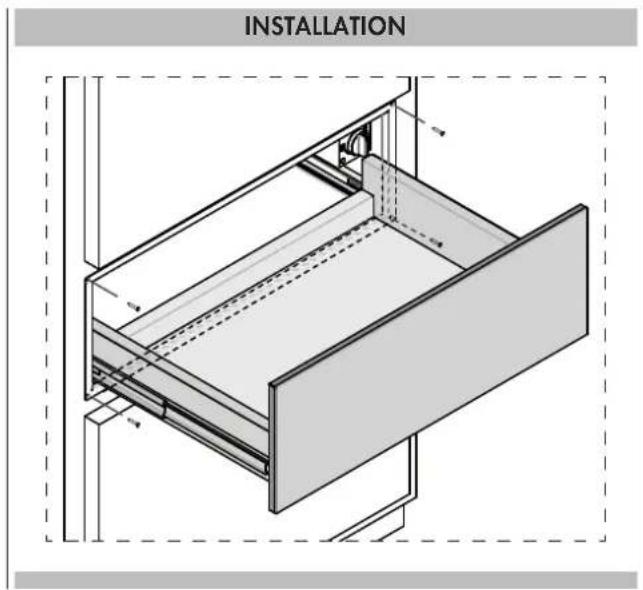

Procedure d'installation 16

elles comprément les recommendations pour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.

elles sont réservées au technician qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.

Precautions d'emploi

Le present manuel fait partie intégrante de l'appareil. Prenez-en soit et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisselle.

Avant d'utiliser l'appareil, on recommende de dire le present manuel et toutes les informations qu'il contient. L'installation doit être confiée à du personnel qualifié, conformément aux normes appropriées. Cet articleil est concu pour un usage domestique et il est conforme aux directives CE actuellément en vigueur. LE PRODUCTEUR DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS DIFFÉRÊNTES DE CELLES INDIQUÉES CI-DESSUS.

CONSERVEZ TOUJOURS CES INSTRUCTIONS D'UTILISATION A PORTÉE DE MAIN ET REMETTEZ-LES AU FUTUR UTILISATEUR ÉVENTUEL EN CAS DE CESSION DE L'APPAREIL!

N'OBSTRUEZ JAMAIS LES OUVERTURES ET LES FENTES PRÉVUES POUR L'AÉRATION ET LA DISPERSION DE LA CHALEUR.

LA PLAQUE DES DONNÉES CONTENANT LES DONNÉES TECHNIQUES, LE NUMERO DE SÉRIE ET LA MARQUE EST APLIQUEÉ DANS UNE POSITION VISIBLE SUR LE BLOC CHAUFFANT. N'enlevez jamais l'étiquette des données.

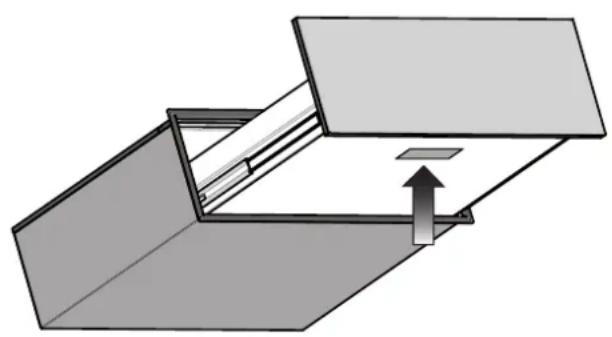

POSITION DE LA PLAQUE SIGNALÉTIQUE

WARNING

N'UTILISEZ JAMAIS DE PAILLETTES ABRASIVES, METALLIQUES NI DES RACLOIRS ACERÉS RISQUANT D'ENDOMMAGER LA SURFACE. SI NÉCESSAIRE, UTILISEZ DES PRODUITS STANDARD NON ABRASIFS À L'AIDE D'OUTILS EN BOIS OU EN PLASTIQUE. RINCEZ SOIGNDEUSEMENT ET SECHEZ AVEC UN CHIFFON Doux OU UNE PEAU DE CHAMOIS.

Instructions pour l'elimination - Notre politique de sauvegarde de l'environnement

Nos produits sont généralement emballés avec des matériaux non polluants, non nocifs pour l'environnement et recyclables.

On demande aux utilisateurs de collaborer, en eliminant les emballages de manière inadéquate. Contactez votre revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination.

Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environ. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants.

Votre ancien apparéil doit lui aussi être éliminé de façon ajustée.

IMPORTANT

Remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récapération intelligente de matériel de valeur.

Les appareils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils ELECTriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.

CONSIGNES IMPORTANTES

Quand on utilise des apparéils électriques, il convient de toujours respecter des consignes de sécurité de base, y compris les suivantes :

1. Lire toutes les instructions.
2. Ne pas toucher les surfaces chaudes. Utiliser les poignées et les boutons.
3. Pour se protégé contre les électrocutions, ne pas mettre le cordon, les prises dans l'eau ou autre liquide.
4. Une étroite surveillance est nécessaire quant un appeareil est utilisé par des enfants ou à proximé de ces derniers.
5. Débrancher la fiche de la prise quand l'appareil n'est pas utilisé et avant le nettoyage. Le faiser refroidir avant de monter ou retarder des pieces.
6. Ne pas utiliser un apparéil dont la fiche, le cordon est endommagé ou après des dysfonctions de l' apparéil ou après que ce dernier a été endommagé de chaque manière que ce soit. Retourner l' apparéil au centre de service agrée le plus proche pour l'examiner, des réparations ou des réglages.
7. Le fabricant de l'appareil déconseille l'utilisation de fixations accessoires qui pourrait cause des blessures.
8. Ne pas utiliser les appareils à l'extérieur.

9. Ne pas laisser le cordon dépasser du bord de la table ou d'un plan de travail et ne pas le laisser toucher des surfaces chaudes.

10. Ne pas placer l'appareil sur ou a proximé d'une plaque électrique, d'un brûleur à gaz ou d'un four chaud.

11. Faire très attention quand on déplace un apparéil contenant de l'huile chaude ou tout autre liquide chaud.
12. Toutjours fixer la fiche à l'appareil en premier puis brancher le cordon dans la prise électrique murale. Pour débrancher, désactiver toute commende ("off") puis retirer la fiche de la prise murale.
13. Ne pas utiliser l'appareil pour un usage autre que celui pour lequel il a été concu.
14. L'intérieur de l'appareil peut atteindre des températures de 195^ (90^) en fonction de la temperature selectionnée et du temps de fonctionnement. Si nécessaire, utiliser des gants pour retarder ce qui se trouve dans le tiroir.
15. Ne pas s'appuyer ni s'asseoir sur le tiroir chaud quand il est ouvert, cela pourrait endommager le rail téléscopique. Le poids maximal de charge du tiroir chauffant est de 80 lbs. (36 kg).
16. Ne pas ranger des recipients en plastique ou des objets inflammables dans l'appareil. Ces objets représentent un risque d'incendie si le tiroir est mis en marche.

• N'utilisez jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil: le constructeur decline toute responsabilité en cas de dommages de ce type.
• On commande de suivre les instructions concernant le nettoyage figurant au paragraph « Nettoyage et Entretien »

ATTENTION

RÉPARATIONS:

Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectuels par du personnel spécialisé. Les travaux d'installation, d'entretien ou de réparation non conformes peuvent représentater des dangers pour l'utilisateur; dans ce cas, le constructeur décline toute responsabilité.

Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.

Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau. L'appareil n'est effectivement débranché du réseau que si:

• e fusible du circuit domestique s'est déclenché.
• la fiche de l'appareil est débranchée du réseau: - pour débrancher l'appareil du réseau, ne tirez pas sur le cable d'alimentation, mais extraire manuellement la fiche de la prise.

INSTRUCTIONS POUR L'UTILISATEUR:

Ouverture du tiroir-Pousser pour ouvrir le tiroir.

• Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.
• Saisir le tiroir et le tirer vers soi jusqu'à ce qu'il soit complètement ouvert.

Fermetre du tiroir

• Pour fermer le tiroir, accompagnez-le en fermeture, et appuyez sur la partie frontale jusqu'à l'enclement.

Ouverture du tiroir fermeture silencieuse

• Pour ouvrir le tiroir, saisir la poignée et tirer le tiroir.
  Fermetre du tiroir
• Pour fermer le tiroir, pousser doucement le tiroir jusqu'à ce que le système d'amortissement "soft-closing" soit enclenché.

Avant l'utilisation

N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez le matériel résiduel de l'emballage par type et remettez-le au centre d'élimination le plus proche.

Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis sechez-le soigneusement tel qu'on le décrit au chapitre « Nettoyage et entretien »

Chauffez le tiroir vide pendant au moins 2 heures. Pour cela, reglez la température à 195^ (90^) . Durant cette période de rechauffage, voirlez à ce que la cuisine soit bien aérée.

Les éléments en métal ont été traités avec un produit de protection ajustat.

Ce produit pourrait être la cause de mauvaises odeurs lors du premier rechauffage du tiroir. Ces odeurs et les éventuelles fumées disparaisent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

Système de chauffage

L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de rechauffage à l'intérieur du tiroir.

Le thermostat permet de déterminer et de contrôler la température souhaïée pour la vaisse introduite.

La circulation de l'air rechauffe la vaisse de manière uniforme et rapide.

Une grille de protection empêche le contact accidentel avec les résistances de rechauffage et le ventilateur.

Considérations sur le Shabbat

Ce tiroir chauffe-plat n'utilise pas de mode shabbat spécifique, cependant, de par sa conception, son utilisation pendant le shabbat sera conforme aux regles de l'observance. Lorsque le thermostat du tiroir chauffant est allumé, les lumières et le ventilateur de convection fonctionnent continuellement, peu importe si le tiroir est ouvert ou fermé. La résistance et le témoin lumineux fonctionnent independamment pour satisfaire le réglage du thermostat et ne sont pas directement influencés par l'ouverture / la fermeture du tiroir.

Si l'appareil n'est pas utilisé (le thermostat est en position "OFF"), la lumière interne s'allumera et s'eteindra avec l'ouverture et la fermetre du tiroir.

Tiroir chauffe-vaiselle

Réglages

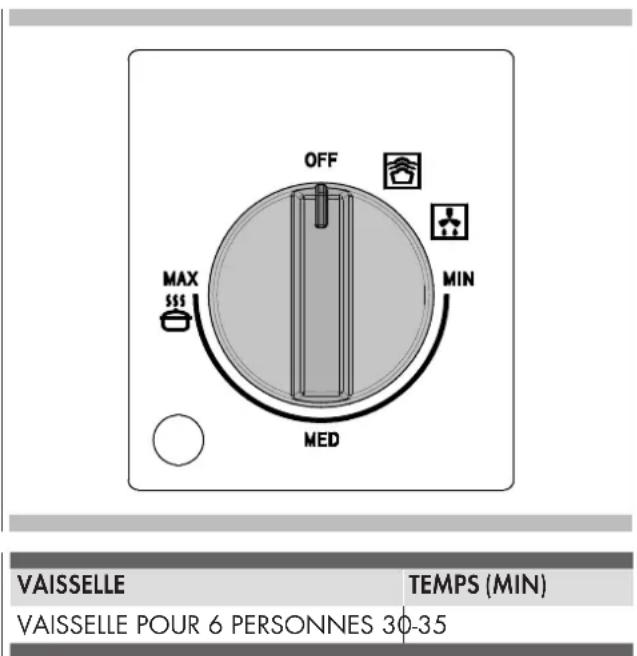

Ouvrir le tiroir. Tourner le bouton pour régler la température souhaitée.

La lumière interieure s'allumera et restera allumée tout le temps de l'utilisation.

Pour eteindre l'appareil,metre le bouton sur OFF.

Temps de rechauffage

Différent facteurs influencents les temps de réchauffage:

• matériel et epaisseur de la vaissele;
• quantité de vaisselle chargée;
  disposition de la vaiselle chargée;
• selection de la température.

Il est donc impossible de fournir des indications absolues. En réglant la température sur 140^ (60^) et pour obtenir un rechauffage homogène, on peut tenir compte des valeurs indicatives suivantes:

C'est l'expérience pratique qui vous ensignera quelles sont les sélections optimes pour vos exigences.

Décongélation

La fonction de décongélation utilise uniquement la ventilation forcee sans aucen élément chauffant actif.

Procedure

• Tourner le bouton sur la position décongélation.

Levee

La fonction de levée maintient la température du tiroir entre 25^ et 40^ .

Procedure

1. Préchauffer le tiroir pendant 5 minutes en tournant le bouton sur la configuration de levage.
2. Placer la pâté au centre du tiroir après l'avoir enveloppè dans un torchon légarement humide.

Chauffe-plat

Aliments conseillés pour être laissés au chaud : viande, poulet, poisson, sauces, légumes, garnitures et soupes.

• Pour éviter que les alimentés ne débordent dans le tiroir, ne pas replir excessivement les plats.
• Disposer les plats dans le tiroir et fermer ce dernier avec précaution afin d'eviter que les évventuels liquides ne seront.
• Il est conseilé de ne pas réchauffer les alimentés pour des intervalles de temps supérieurs à une heures afin d'éviter que ceux-ci ne perdent leurs substances nutritives.
• Couvrir les alimentés humides et liquides avec un couvercle ou une pellicule résistant aux températures élevées. De cette manière, on évite que l'humidité ne s'échappe, que de la condensation ne se forme et dépose de l'humidité hors des plats.
• Ne pas couvrir les alimentés rôts ou les frites qui doivent rester croustillants. Tenir ces plats au chaud avec des températures élevées.

Procedure

1. Placer les plats dans le tiroir.
2. Activer le tiroir en tournant le bouton de thermostat entre MIN/MED (105/140°F - 40/60°C), en fonction de la température requise et préchauffer le tiroir pendant 10 minutes.
3. Mettre la nourriture dans les plats prechauffes.
4. Refermer le tiroir.

Désactivation

Mettre le bouton en position OFF. Extraire les plats du tiroir à l'aide d'un chiffon ou de maniques.

Remarque: Ne jamais transférer la vaiselle chaude directement du plan de cuisson chaud à la base en verre du tiroir thermique. Le fond en verre peut être endommagé.

Cuisson lente

La fonction de cuisson lente est ideale pour cuire la viande tendre qui doit s'averer peu cuite ou saignant. Grace a ce mode de cuisson, la viande est encore rose à l'intérieur. Cependant,eci ne signifie pas que la viande est crue ou peu cuite.

En plus de retenir les jus dans la vande, cette fonction permet de maintainir la vande chaude plus facilement.

Vaissele adaptee à l'utilisation : en verre, porcelain ou céramique avec couvercle.

Procedure

1. Préchauffer le tiroir chauffe-plat avec la vaiselle choses préalablement, au niveau maximum pendant 15 minutes.
2. Faire chauffer du beurre ou de l'huile dans un plat. Laisser la viande rissoler pendant le temps indiqué dans le tableau puis remetre le tout immédiatement dans la casserole préchauffée en recouvrant avec le couvercle.
3. Positionner le thermostat entre MED/MAX (140/195°F -60/90°C) pour la durée nécessaire à terminer la cuisson.

Mises en garde pour la cuisson lente

• Utiliser uniquement de la vande fraîche et en parfaite condition.
• Eliminer, avec soin, les zones deGRAISE.
• Les parties charnues ne doivent pas etre nécessairement returnees.
• Une fois la cuisson terminée, il est possible de couper la viande; il n'est pas nécessaire de la laisser reposer.
• Avec la cuisson lente, la viande n'est pas chaude comme la viande cuite traditionnellement; il est conseilé, pour les 20-30 dernières minutes de cuisson de remettre aussi les assiettes dans le tiroir chauffe-plat, dans la partie gauche.
• Servir la vande avec des sauces très chaudes.
• Si on souhaite maintainir la viande chaude une fois que la cuisson est terminée,mettre le bouton du thermostat entre 40^ C et 60^ C . Les petites pieces de viande peuvent être maintenues chaudes pendant 45 minutes et les plus grandes pendant deux heures.

Tableau

La fonction de cuisson lente est adaptée à toutes les pieces tendres de bœuf, porc, veau, agneau, gibier et volaille. Le temps initial pour faire rissoler la viande et la suite de la cuisson dépendant des dimensions des tranches de viande.

Les paramétres de temps se référent au cas où la viande est reposée dans un plat avec du beurre et de l'huile déjà chaude.

EXemple DE PLAT Rissolage initial NIVOAU
Petites tranches de viande
Languettes de viande environ 1 - 2 minutes		MED
Petits steaks ou medaillons Environ 1 - 2 minutes par côte	MED
Tranches de viande de dimensions moyennes
Filet	Environ 4 - 5 minutes par côte	MAX
Rôti maigre	Environ 10 - 15 minutes par côte	MAX
Grandes tranches de viande
Filet (à partir de 900 g)	Environ 6 - 8 minutes par côte	MAX
Roastbeef (1,1-2kg)	Environ 8 - 10 minutes par côte	MAX
Légumes	Environ 30 minutes par côte	MED

REMARQUE: 2 configurations sont disponibles : MAX et MED.

Les recommendations pour les temps de cuisson sont 4 à 5 heures pour MAX et 8 à 10 heures pour MED.

Des pettes quantités de nourriture peuvent nécessiter moins de temps alors que des quantités importantes peuvent nécessiter plus de temps.

Glissières du tiroir

Les glissieres du tiroir permettent d'ouvrir complètement le tiroir pour un nettoyage plus facile. Si nécessaire, il est possible de retarder le tiroir.

REMARQUE: La capacité de charge du tiroir est de 80 lbs (36 kg).

Retirer tous les éléments de l'intérieur du tiroir chauffant et laisser le tiroir chauffant refroidir complètement avant de tenter de retarder le tiroir.

Pourleretirer:

1. ouvrir le tiroir dans sa position entierement ouverte.
2. Localiser les pattes de fixation des deux cotes du tiroir.

1. Abaisser la patte sur le cote croit du tiroir et relever la patte du cote gauche du tiroir, en meme temps. Puis tirer le tiroir sur ancore 2,5 cm, environ, pour desengager le verrou.

1. Tenir le tiroir sur les cote (mais pas devant). Tirer dessus lentement pour le retirer entierement.

Pour le remetre en place :

1. aligner les rails du tiroir avec les glissières du meuble.

1. Pousser te tiroir sur toute sa longueur.
2. Ouvrir et fermer le tiroir doucement pour garantir qu'il est positionné correctement sur les glissières.

Nettoyage et entretien

Le nettoyage représenté généralement le seul type d'entretien nécessaire.

ATTENTION

Avant de commencer le nettoyage, débranchez l'appareil du réseau. Retirez la fiche des prises ou désactive le circuit d'alimentation de l'appareil.

AVERTISSEMENT

N'utilisez pas détergents agressifs, de produits abrasifs, d'éponges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.

N'utilisez jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.

Bandeau frontal et panneau de commandes

Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, sechez l'appareil avec un chiffon sec.

On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselle avec des détergents spéciaux. Ces produits ralentissent la formation de la salete à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.

Compartment interne

Nettoyez le compartment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage.

Ensuite, séchez les surfaces avec un chiffon sec. Evitez que l'eau ne coule à travers les orifices de ventilation.

Réutilisez le tiroir uniquement lorsqu'il est complètement sec.

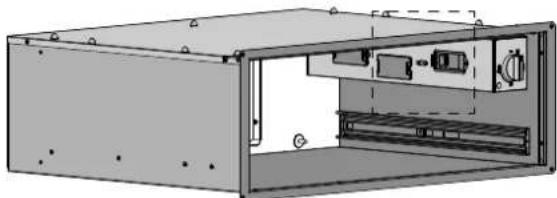

Remplacement d'une Ampoule du Tiroir

• Chaque tiroir est équipé de lumières halogènes situées sur les parois latérales du tiroir.
• Chaque assemblage d'éclairage comprend une lentille amovible, une lampe à incandescence ainsi qu'une boîte de douille qui sont fixés. Voyez l'illustration de cette page.
• Le remplacement de l'ampoule est considéré comme un entretien de routine.

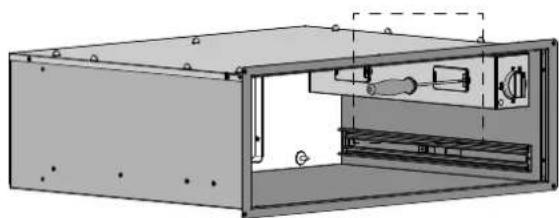

Pour remplacer une ampoule

1. Lisez les AVENTISSEMENTS de cette page.
2. Coupez l'alimentation à la source principale (fusible ou disjoncteur).
3. Enlevez les lentilles à changer entre la vis et le verre en utilisant un tournevis.
4. Enlevez l'ampoule de sa douille en la tirant.
5. Remplacez l'ampoule avec une nouvelle. Evitez de toucher l'ampoule avec vos doigts, car laGRAisse des mains peut endommager l'ampoule lorsqu'elle devient chaude.
6. L'ampoule est halogène: n'utilise que le même type en vérifier les volts et les watts.
7. Vissez la lentille.

Rebranche l'alimentation principale à la source principale (fusible ou disjoncteur).

AVERTISSEMENT

Assurez-vous et que les lumières sont froides et que le tiroir est bien étant avant de remplacer les ampoules. Sinon vous risquez de vous electrocutter ou de vous brûler.
- Les lentilles doivent être remises en place lorsque vous utilisez le chauffe-vaisse.
- Les lentilles seront à protéger l'ampoule pour qu'elle ne se casse pas.

AVERTISSEMENT

• Les lentilles sont en verre. Manipuez les avec précaution pour éviter de les casser. Les verres cassés peuvent blesser.

Que faire en cas de panne?

ATTENTION

Tout type de réparation ne doit être effectué que par un personnel spécialisé et Diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.

Les pannes suivantes peuvent être rétablies par l'utilisateur sans l'intervention du Service d'Assistance.

Levaisselle nechauffepasuflisamment?Vérifiezsi:

• l'appareil est sous tension;
• vous avez seLECTIONné la température correcte;
• les ouvertures de ventilation ont été obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
• la vaisselle a eté chauffée pendant une période suffisamment longue.

La vaisse ne se rechauffe pas? Vérifiez si:

• le ventilateur est bruyant:
• Si la casserole est en fonction, cela signifie que la résistance de rechauffage est defectueuse.
• Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
• le fusible de l'installation domestique s'est déclenché.

IMPORTANT: Gardez ces instructions pour une utilization d'inspection électrique locale

INSTALLATEUR: Vevillez laisser ce manuel au propriétaire pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures références.

AVERTISSEMENT

Si l'information de ce manuel n'est pas suivie exactement, cela peut provoquer un incendie ou une explosion pouvant entraîner des dégats, des blessures ou la mort.

Merci de dire ces instructions ENTIEREMENT ET AVEC ATTENTION. Elles vous permettront de gagner du temps et d'eviter de gaspiller votre energia et vous aideront à garantir les performances optimes du tiroir.

Assirez-vous de bien observer tous les AVERTISSEMENTS.

Ces instructions d'installation sont conçues pour l'utilisation d'un installateur qualifié.

• Veuillez you assurer que l'installation électrique est ajusté et conforme à la Réglementation Électrique Nationale ANSI/NFPA 70 - dernière édition ou à la Réglementation Électrique du Canada, C22.1 - 1982 et C22.2 N° 01982 (ou dernière édition)* et à tous les règlements et ordonnances en vigueur localement.

Il faut toujours les suivre soigneusement.

Outils necessities

Les outils suivants sont nécessaires pour installer le nouveau tiroir chauffant :

• Mété enrouleur et règla tracer ou règle
  Crayon
• Tournevis Philips
• Niveau
• Cutter de fils électriques et des dénude - fil
  Scie sauteuse ou scie a main
  Scie-cloche de 1" (2,5cm)
• Mègeche et perceuse
  Gants et lunettes de sécurité
  Voltmetre (0-250VAC)

Emballage

Retirer tout le ruban adhésif et l'emballage avant d'utiliser le tiroir chauffant.

Détruire l'emballage après avoir déballé le tiroir en suivant les règes en vigueur dans votre ville. Ne jamais laisser des enfants jouer avec le matériel d'emballage.

Alimentation necessaire

Le tiroir chauffant doit être alimenté avec la tension et la fréquence appropriées. Le tiroir est fabriqué pour être branché à une alimentation CA, 3 conducteurs, monophasé, 120 volts, 60 Hz.

Choisir l'emplacement du tiroir

1. Sélectionner attentivement l'emplacement où le tiroirchauffant sera placé.

Il devrait être place de manière à pouvoir être utilisé facilement dans la cuisine.

Assurez-vous que le branchement peut arriver jusqu'à l'emplacementChoisi.

Etapes de l'installation

Les pages suivantes fournissent les informations nécessaires à une installation correcte de l'appareil et elles sont organisées comme suit :

• Données techniques
• Dimensions de découpe pour l'installation, espaces libres nécessaires et instructions pour le montage.
• Alimentation électrique et branchement électrique nécessaires.
• Liste finale de verifications.

Donnees techniques

Alimentation
120 Volts 60 Hz
Ampères Watts
9.2 1100

Remeques d'installation

1. La surface de support du tiroir chauffant doit être une plateforme en contreplaqué d'au moins 3/4'' (2cm) d'épaissur.

Elledoit supporter 100 pounds (45kg)

La plate-forme doit être solide, plane avec le fond du meuble découpe.

1. Rester extrémement attentif quand on déplace ou on installe le tiroir. Celui-ci est particulièrement lourd. NE PAS SOULEVER LE TIROIR CHAUFFANT PAR LA POIGNEE DU TIROIR.
2. Faire très attention quand on déplace ou on installe le tiroir chauffant pour éviter d'endommager le cadre ou d'endommager les meubles.
3. Pour des résultats optimaux, s'assurer que le tiroir chauffant est mis à niveau avant de terminer l'installation. Il n'este aucun moyen de niveler le tiroir chauffant après que celui ci a eté installe. Si I'installation n'est pas nivelée, la portes risque de s'ouvrir ou de ne pas fermer correctement, laissant ainsi la chaleur s'échapper.

REMARQUE: Si le tiroir chauffant est installé en dessous d'un autre produit, consulter la documentation de ce produit pour toute exigence concernant l'installation.

1. Faire attention quand on positionne le tiroir. NE PAS pincer le conduit entre le dos du tiroir.

AVERTISSEMENT

Avant d'installer ou de déplacer le tiroir, coupez l'alimentation au panneau de service. Fermez le tableau de service pour éviter que le courant soit remis accidentellement.

Fixer le tiroir au meuble de manière sure avec les vis fournies. Si vous ne le faites pas, le fuor peut bouger ou basculer pendant l'utilisation et endommager le tiroir ou le meuble ou bleisser quelqu'un.

Sachez comment déconnecter l'alimentation du tiroir au disjoncteur ou au boitier de fusibles en cas d'urgence.

ATTENTION

L'appareil est lourd et il faut au moins deux personnes ou un équipement approprié pour le déplacer.

1" Min. au-dessus du coup de pied ou régler la hauteur d'installation du four

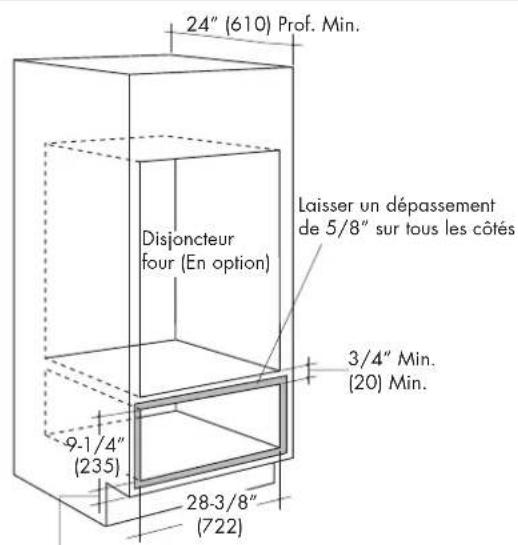

INSTALLATION EN-DESSOUS D'UN FOUR DOUBLE

1" Min. au-dessus du coup de pied

POUSSER TIRER

() seulement pour le modele F1WD30*

POIGNEE PRO

PERSONNALISER TIROIR AVANT

Panneau frontal du tiroir personnelisé

(uniquement pour tiroir avec système d'ouverture Push-to-open)

Les panneaux personalisés doivent respecter les exigences suivantes :

• Avoir une épaisseur minimum de 3/4'' (19 mm).
• Avoir des bords finis.
• Si on utilise du bois, le dos doit être fixé de manière étanché pour éviter tout dommage dû à l'humidité.
• Étre en mesure de résister à des températures supérieures à 158^ ( 70^ ).

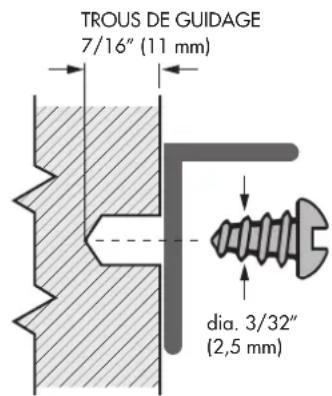

Préparation pour la personnalisation du panneau frontal du tiroir

1. Marquer les trous de guidage au dos du panneau en fonction des dimensions indiquées dans le dessin suivant.
2. Percer les trous de guidage avec un foret de 3 / 32^ (2.5 mm). Faire attention à ne pas percher toute l'épaissur du panneau. Les trous de guidage doivent être seulement d'une épaissur 7 / 16^ (11 mm).

Dimensions	inches mm
A 29 - 5/ 8" à 29 - 7/8"	754 à 758
B 10 - 3/ 8" 264
C 7 - 5/ 8" 193
D 8 - 13/16" 224

Fixer le panneau frontal du tiroir personnelisé

1. Retirer les trois vis de profil supérieur et les quatre vis du fond (voir figure des etapes A-B-C).
2. Fixer les deux étriers avec huit vis 1 / 2^ (12.7 mm) de long et diam. 1 / 8'' (3.5mm).
3. Fixer le panneau frontal personnelé avec les mêmes vis.

A

B
C

Exigences électriques

Information Général

Le voltage et la fréquence de cet apparéil doit être conformes à ceux du réseau; en outre, il doit être correctement relié à la terre et protégé par un disjoncteur général ou un fusible ayant un ampérage comme spécifique sur la plaque signalétique. Nous vous recommendons de faire exécuter le branchement électrique de votre apparéil par un électricien compétent. ÀpRES l'installation, demandez-lui de vous montré où se situe l'interrupteur général de la apparéil. Vérifiez auprès des autorités locales les normes d'électricité qui s'appliquent à votre zone d'habitation. Ne pas cabler le tiroir chauffant conformément aux codes réglementaires pourrait cause une situation dangereuse.

Dans le cas où il n'y aurait pas de normes spéciales, votre apparéil sera branchée et protégée par des fusibles aux termes des Normes d'Électricité Nationales, ANSI/NFPA N°70-dernière édition.

Au Canada, le branchement électric de votre appareil et les fusibles doivent être conformes aux Normes d'Electricité du Canada. Assurez-vous que l'installation de ce produit dans une autocaravane est conforme aux Normes de Construction et de Sécurité des Habitations, Titre 24CFR, Partie 3280, ou lorsque de telles normes ne sont pas applicables, à la Norme pour les Installations d'Habitations, ANSI A225.1, à la Norme pour les Installations des Habitations, Emplacements et Communités et ANSI/NFPA 501A ou aux réglementations locales.

POSITION DE LA PLAQUE SIGNALÉTIQUE

Branchement Electrique

Vous nevez disposer d'une fourniture et d'une sortie électrique ajuste pour que les pieces électriques de votre tappareil fonctionnent.

AVERTISSEMENT

ELECTRICAL SHOCK HAZARD

RISQUE D'ÉLECTROCHOC

Branchez dans une prise à 3 fils avec mise à la terre.

• Ne pas enlever le conducteur de mise à la terre.
• Ne pas utiliser un adaptor.
• Ne pas utiliser un cable d'extension.

La non-observation de ces instructions peut entraîner la mort, un incendie ou un électrochoc.

IMPORTANT

POUR VOTRE SECURITE PERSONNELLE, CET APPAREIL DOIT NÉCESSAIÈRMENT ÉTRE RELIE À LA TERRE.

Le cable d'alimentation de cet appareil est équipé d'une fiche à 3 fils (mise à la terre) qui doit être branchée dans une prise à 3 fils mise à la terre correctement et disposant d'un courant alternatif standard de 120 Volt et 60 cycles. Si votre prise n'est pas reliée à la terre, demandez à unElectricien de vous la replacer; et en attendant, utilisez un adaptateur reliant à la terre pour convertir la vente prise. Cette solution ne peut être que temporaire et un electricien compétent devrait la tester pour être sur qu'elle correspond aux normes.

Ne jamais enaucun cas couper ou enlever la mise a la terre du cable electrique de la apparéil.

AVERTISSEMENT

• Si un tuyau d'eau froide est interrompu par un plastique, des joints non metalliques; des connexions d'union ou autres matériaux isolants. NE L'UTILISEZ pas pourmettre à la masse.
• Ne branchez pas la masse à un tuyau à gaz.
  N'AYEZ PAS de fusible en position neutre ou un circuit à la masse.
• Un fusible dans un circuit neutre ou à la masse pourrait entraîner une électrocution.
• Verifiez avec un électricien qualifié si vous avez un doute si vous appeareil est correctement raccordé à la masse.
• Si vous ne suivez pas bien ces instructions, cela peut entraîner des blessures graves ou la mort.

IMPORTANT

Ne reparez ou ne remplacez pas des pieces de l'appareil si ce n'est pas spécifiquement recommandé dans le manuel.

Tous les autres dépannages doivent être effectuels par un technicien qualifié. Ce qui réduirait les risques de blessures et d'endommagements du apareil.

Ne modifies jamais ou n'altérez jamais la construction de l'appareil en enlevant des panneaux, des couvertures de fil, des vis, ou toute autre piece du produit.

Procedure d'installation

Avant de commencer le montage des tiroirs de l'appareil, s'assurer qu'il y a suffisamment d'espace pour installer le tiroir et l'appareil.

Les dimensions précises pour l'installation sont indiquées en pouces et en mm.

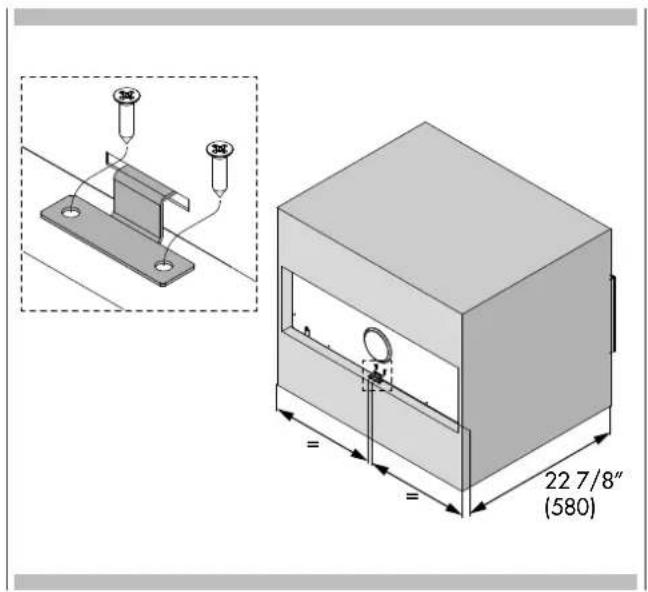

Installer un blocage anti-basculement contre le panneau arriré du meuble. Vérifier que les vis sont fixées correctement et ne pas pénétrer le câblage électrique ou la plomberie.

• Couper l'alimentation à la prise électriche.
• Insérer la fiche dans la prise bipolaire avec terre (voir "Exigences d'alimentation et mise à la terre", page 2 pour les spécifications électriques).
• Positionner le tiroir de façon à ce qu'il soit centré directement et faire coulibser le tiroir chauffant dans la découpe jusqu'à ce qu'il soit à niveau avec le meuble.
• Eviter de pincer le cordon d'alimentation entre le tiroir et le panneau du meuble.
• Ouvrir le tiroir chauffant sur toute sa longueur et fixer la structure au mur avec les quatre vis fournies.

• Remetre la prise électrique sous tension.
• Mettre le tiroir chauffant sous tension. Fermer le tiroir pendant environ 1 minute puis vérifier la chaleur.

Estimado cliente,

Information Général 14
