Caractéristiques techniques	Ventilateur de plafond Progress Lighting P250038
Dimensions	Diamètre : 132 cm
Nombre de pales	5 pales en bois
Type de moteur	Moteur à courant alternatif (AC)
Vitesse	3 vitesses réglables
Débit d'air	Jusqu'à 7 000 CFM
Utilisation	Idéal pour les pièces de grande taille, intérieur
Installation	Montage en plafond standard ou incliné
Entretien	Nettoyage régulier des pales et du moteur
Réparation	Pièces de rechange disponibles, consulter le manuel
Sécurité	Installation par un professionnel recommandée
Garantie	Garantie limitée de 1 an
Informations générales	Compatible avec variateurs de lumière, design moderne

FOIRE AUX QUESTIONS - P250038 Progress Lighting

Comment installer le ventilateur Progress Lighting P250038 ?

Pour installer le ventilateur, commencez par couper l'alimentation électrique. Suivez ensuite les instructions fournies dans le manuel d'installation pour fixer le support au plafond, raccorder les fils et monter le ventilateur.

Le ventilateur fait du bruit, que faire ?

Si le ventilateur produit un bruit, vérifiez que toutes les vis sont bien serrées et que les pales du ventilateur ne touchent pas d'autres objets. Si le bruit persiste, il peut être nécessaire de lubrifier le moteur.

Comment régler la vitesse du ventilateur ?

Le ventilateur Progress Lighting P250038 est équipé d'un variateur de vitesse. Utilisez le télécommande ou l'interrupteur mural pour ajuster la vitesse selon vos besoins.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Progress Lighting P250038 est conçu pour une utilisation intérieure uniquement. L'utilisation à l'extérieur peut endommager le ventilateur.

Comment nettoyer le ventilateur ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez les produits chimiques abrasifs pour ne pas endommager la finition.

Que faire si la télécommande ne fonctionne pas ?

Si la télécommande ne fonctionne pas, vérifiez d'abord les piles. Assurez-vous qu'elles sont correctement installées et remplacez-les si nécessaire. Si le problème persiste, vérifiez la connexion entre le ventilateur et la télécommande.

Quelle est la garantie du ventilateur Progress Lighting P250038 ?

Le ventilateur est généralement couvert par une garantie limitée de 1 an. Veuillez consulter le manuel d'utilisation pour les détails spécifiques concernant la garantie.

Le ventilateur ne tourne pas, que faire ?

Si le ventilateur ne tourne pas, vérifiez d'abord si l'alimentation électrique est activée. Vérifiez également les connexions des fils et assurez-vous que le ventilateur est correctement monté.

MODE D'EMPLOI P250038 Progress Lighting

Manuel d'installation du ventilateur de plafond

93114660_B

P250038

Garantie à vie limitee

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont excents de défauts électriques ou mécaniques tant que l'acheteur initial est propriété du ventilateur. Les interrupteurs à chânette, les interrupteurs inverseurs, les condensateurs et les finis metalliques sont garantis contre les défauts de matériel ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la presente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologues ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progrss Lighting dotes d'une source lumineuse a DEL intégrée sont garantis contre les défauts de matériel et de fabrication causant le non fonctionnement de la source lumineucse selon les specifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidencies unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidencies multifamiliales et pour les utilisations commerciales. Les ampôules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabrant. Les ampôules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut returner le ventilateur défectieux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplace. Àpres 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'oeuvre et expédition exclus. La presente garantie ne couvres par les coûts et les frais associés à la main-d'oeuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La presente garantie ne s'applique pas en cas de perte ou de dommage decouulant (i) de l'usure normale, de l'alteration ou d'un usage incorrect, abusif ou négigient ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inéadique ou une surtension, l'utilisation de pieces ou d'accessoires inéquats, une réparation non autorisée (effectue ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÉDENT ENONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIE À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPEÇAUXS, ACCESSOIRÉS OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITE DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRESENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITE MARCHANDE, D'UTILITE À UNE FIN PARTICULIERÉ OU D'ABSENCE DE CONTREFAÇON.

Cerains Etats ne permectt pas de limitation a la durc e implicit d'une garantie ou d'exclusion ou de limitation des dommages accessoires ou consecutifs. Par consequent, les limitations ci-dessus pourraient ne pas s'appliquee

Date del'achat

Magasin

N^ de modulo

N^o de série

N^ du fournisseur 109226

785247240708

CUP 785247242726

PROGRESS LIGHTING

Régles de sécurité 1.
Déballer notre ventilateur 2
Installation du ventilateur 3.
Installation de la luminaire led et l'abat-jour en verre. 8.
Le fonctionnement de votre transmetteur 9.
Entretien du ventilateur. 11
Recherche des pannes. 12
Specifications. 13

Table des matieres

1. Pour réduire les risques de décharge électrique, s'assurer que l'électricité est coupée au disjoncteur ou au boîtier de fusibles avant de commencer.
2. Tous les cablages doivent se conformer au Code National de électricité et aux normes électriques locales. L'installation électrique doit être effectue par unElectricien licencié qualific.
3. Le boîtier de prise et son support doit être attachés correctement et capables de supporter faisablement un poids minimum de 15.8kg (35 livres). Utiliser seulement les boîtiers de prise homologues par l'cUL et portant l'étiquette "POUR LE SUPPORT DE VENTILATEUR".
4. Le ventilateur doit être monté à une hauteur minimum de 2.1m (7 pica) entre le bord de fuite des ailettes et le sol.
5. Eviter de placer des objets en travers des ailettes.
6. Pour éviter les blessures ou les dommages du ventilateur et autres articles, faire attention en travaillant sur le ventilateur ou en le nettoyant.
7. Ne pas utiliser d'eau ou de détermgent pouc nettoyer le ventilateur ou ses ailettes. Un chiffon de poussière sec ou un chiffon légarrement humide suffit pour la plupart des nettoyages.
8. ÀpRES le branchement électrique, las epissures de conducteurs doivent être orientées vers le haut et poussées soignecusement dans le boitier de prise. Les fils doivent être éloignés les uns des autres, et le conducteur mis à la terre et le conducteur de mise à la terre de l'appareil doivent être placés sur un cote du boitier de prise.
9. Toutes les vis de réglage doivent être vérifiées et ressérer si nécessaire avant l'installation.

10. Adapté pour une utilisation avec la commande de vitesse à l'état solide.

11. Cet apparéil contient des émetteurs/récepteurs exemplés de licence conformés aux RSS, les innovations exemplées de licence de Science et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes:

(1) Cet apparéil ne doit pas cause d'interférences.
(2) Cet apparéil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l' apparéil.

AVERTISSEMENT

POUR REDUIRE LES RISQUES DE BLESSURE, NE PLIEZ PAS LES SUPPORTS DE PALE (AUSSI APPELES BRIDES) PENDANT L'INSTALLATION DES CROCHETS, L'ÉQUILIBRAGE DES PALES OU LE NETTOYAGE DU VENTILATEUR.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUÉ D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE, DE BLESSURE CORPORELLE, INSTALLER À UNE BOITE DE SORTTE CAPABLE DE « SOUTENIR UN VENTILATEUR DE 15,8 KG (35 LB) OU MOINS » ET UTILISER LES VIS D'INSTALLATION COMPRISES AVEC LA BOITE DE SORTTE. LA PLUPART DES BOITES DE SORTTE UTILISÉES POUR SOUTENIR LES LUMINAÎRES sont INADAPTEES AU SOUTIEN D'UN VENTILATEUR ET POURRAIENT EXIGER UN REMPLACEMENT. À CAUSE DEL'INSTALLATION COMPLEXE DE CE VENTILATEUR, NOUS RECOMMANDONS LES SERVICES D'UN MAITRE ÉLECTRICIEN.

REMARQUE

LIRE ET CONSERVER CES INSTRUCTIONS

1. Règles de sécurité

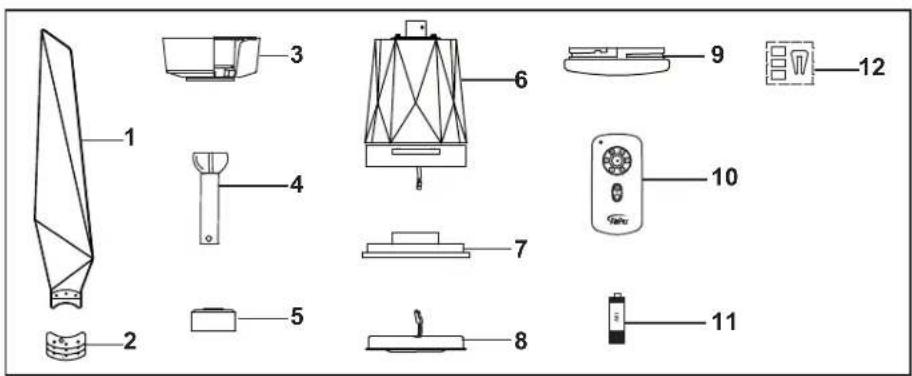

Déballez votre ventilateur et vérifie le contenu de l'emballage. Vous devriez couver les éléments suivants:

1. Ensemble de lames (3)
2. Plaques de maintien de lame (3)
3. Assemblage du balfaquin
4. Assemblage de boule et de tiges
5. Couvercle de collier

6. Assemblage du moteur de ventilateur

7. Plaque de montage

8. Luminaire LED de 24 watt
9. Abat-jour en verre
10. Transmetteur + support + 2 vis de montage
11. Pile de 12V

12. Kit de balancement

13. Desserrez les parties contenus dans un sac :

a. Matériel de fixation de pales

(10 vis et rondelles de blocage)

b. Matériel de montage

Connecteurs de fil en plastique (3Pcs.)

Déballer votre ventilateur 2.

Outils nécessaires

Tournevis Phillips, tournevis à lame plate, clé réglable, marchepied et couteau à fil.

Options de montage

S'il n'existe pas de boitier de montage, il faut dire les instructions suivantes. fusibles ou en coupant les disjoncteurs. Debrancher le courant en retardant les.

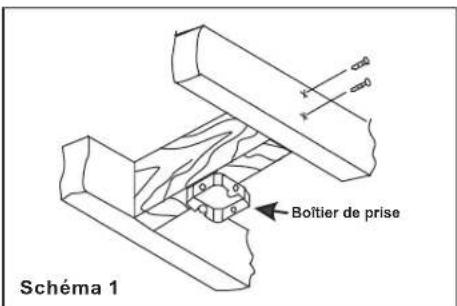

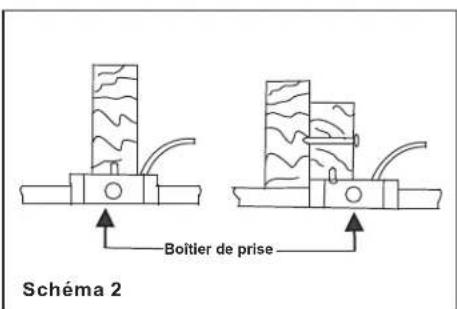

Attacher le boitant de prise directement sur la structure du bathtub. Utiliser des attaches et des materiaux de construction appropriés. Le boitant de prise et son enticrement le poids dynamique du support doivent être capables de supporter ventilateur (au moins 15.9kg 35 livres). Ne pas utiliser de boitant de prise en plastique.

AVERTISSEMENT

AFIN DE RÉDUIRE LÉ RISQUE D'INCENDIE, DE DEHARGE ELECTRIQUE ET DE BLESSURES CORPORIELLES, N'UTILISER QUE DES BOITES DE BRANCHEMENT ET QUETTEES POUR LA SUSPENSION DE VENTIL ATÉURS Ainsi QUE I'LES VIS DE MONTAGE FOURNIES AVEC CETTE BOITE, LES BOITES DE BRANCHEMENT UTILISÉS HABITUELLEMENT POUR LA SUSPENSION DE LUMINAIRÉS NE CONVIENNIENT PASS NÉCESSAIÈRMENT À LA SUSPENSION D'UN VENTILATTUR ET DEVRON'T POSSIBLE FÉTRE REMPLACES. DANS LE DOUTE, CONSULTER UN ELECTRICIEN QUALIFIÉE.

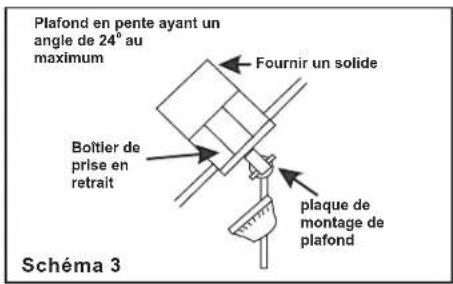

Remarque: L'installation de ventilateurs sur un plafond à pente forte nécessite parfois l'utilisation de rallonge pour le tuyau de suspension afin de maintainir la distance admissible entre les pales et le plafond.

Our suspender le ventilateur à un endroit du plafond où il existe déjà un apparéil d'éclairage mais pas de poutrelle, une barre de suspension peut être nécessaire (voir Schema 4) (dépôncible chez vous détaillant Progress Lighting).

3. Installation du ventilateur

Installation du Ventilateur de Plafond

N'OUBLIEZ PAS de couper le courant. Veuille suivre les étapes ci-dessous pour installer votre ventilateur correctement:

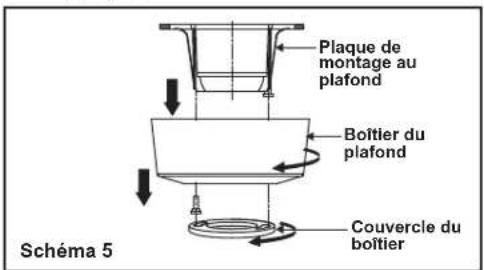

Etape No 1. Retirer le couvercle du dessous du boitier decoratif en tournant le couvercle dans les sens inverse des aiguilles d'une montre. (Voir schema 5)

Etape No 2. Retirez le support de suspension du pavillon en desserrant les deux vis à la base du support de suspension d'un demi-tour de la tête de vis et en tournant le pavillon dans le sens inverse des aiguilles d'une montre. (Voir schéma 5)

Etape No 3. Faire passer les fils d'alimentation 120-volts à travers le trou central du support d'accrochage tel que démontré dans la schéma 6.

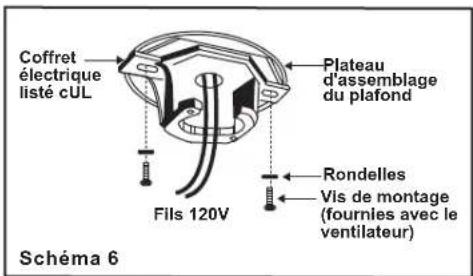

Etape No 4. Fixer le support d'accrochage à la boite à prises du plafond à l'aide des vis et rondelles fournies avec votre ventilatur.

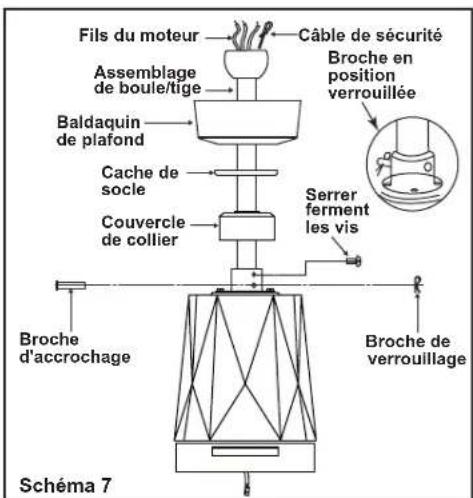

Etape No 5. Retirer la tige d'accrochage, la tige de blocage, ainsi que les vis d'ajustement du dessus du mecanisme du moteur.

Etape No 6. Faire passer les fils sortant du dessus du moteur de ventilateur à travers le couvercle de collier, couvercle du boitier, le boitier et ensuite à travers la boule/tige de suspension. (Voir schéma 7)

Etape No 7. Aligner les trou s à la base de la tige de suspension avec les trou dans le collet sur le dessus du boitier du moteur (voir schema 7).

Insérer avec prudence la tige d'accrochage à travers les trous situés dans le collet et dans la tige de suspension. Soyez prudent de ne pas Coincer la tige contre le cablage électrique situé à l'intérieur de la tige de suspension. Insérer la tige de blocage dans le trou pres du bout de la tige d'accrochage jusqu'à ce qu'elle s'enclenche en place d'un petit coup sec, tel que démontré dans l'encart circulaire de la schema 7.

Etape No 8. Serrer bien fermement les deux vis d'ajustement situées sur le dessus du moteur du ventilateur (schema 7).

Etape No 9. Placer la boule de la tige de suspension dans la cavite du support d'accrochage.

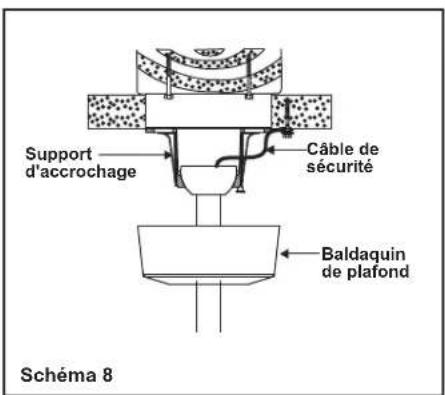

Etape No 10. Fixez le cable de sécurité à la structure du bâtiment avec une vis à bois. (vis à bois non fournic) (Fig. 8)

Connexions Electriques

AVERTISSEMENT: Pour éviter tous risques de chic électriques, assurez-vous de couper le courant au panneau électrique principal avant d'effectuer les connexions.

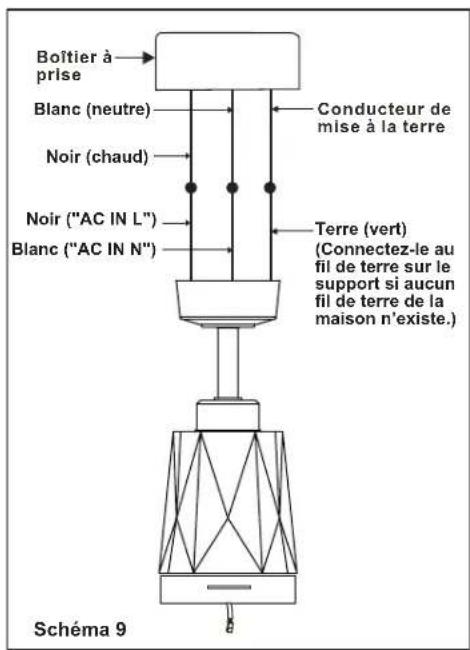

Etape 1. Cables d'alimentation du moteur à la maison Connexions électriques: Connectez le fil BLANC (neutre) du boitier de la prise de courant au fil BLANC marque "AC in N" du moteur. (Fig. 9)

Etape 2. Connectez le fil NOIR (chaud) de la boite de sortie au fil NOIR marque "AC in L" du motcur. (Fig. 9)

Fixez toutes les connexions avec les écrous en plastique fournis.

Terminer L'installation

Etape 1. Arrangez les connexions à l'intérieur de la boîte de câblage.

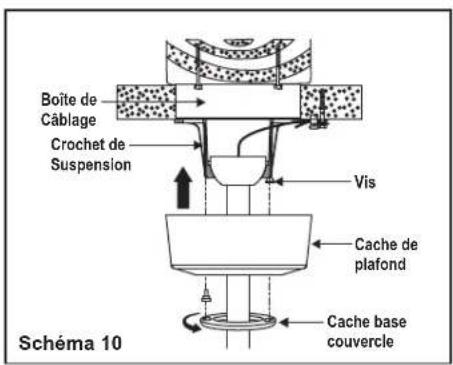

Etape 2. Faites glisser la cache de plafond sur le crochet de suspension et placez les trous sur la cache de plafond au-dessus des vis sur le crochet de suspension. Tournez la cache de plafond jusqu'à ce qu'il se verrouille en place à la section étroite des trous de vis. (Séma 10)
Etape 3. Alignez le trou circulaire sur la cache de plafond avec le trou restant sur le crochet de suspension, puis fixez-le en serrant les deux vis de pression. Note: Ajustez les vis du cache de plafond si nécessaire afin que le cache de plafond et le cache base couvercle soient bien fixés.

AVERTISSEMENT

S'assurer que la languette au bas du bras d'accrochage soit positionnée correctement dans le socle de la boule d'accrochage avant de relier le baldaquin au bras. Ne pas respecter cette procedure risque d'endommager sérieusement le circuit electrique.

Fixation des pales du ventilateur

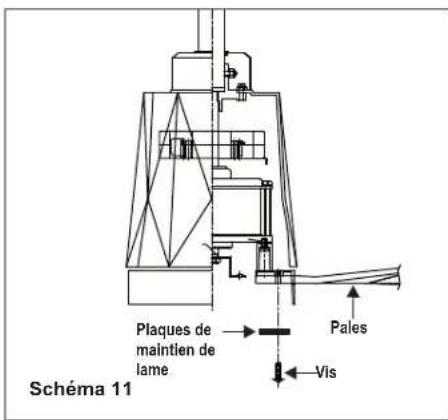

Etape 1. Insérez la pale à travers la fente du boitier du moteur. Aligner les troux de la pale et le support de pale, placer la plaque de support de pale sur la pale tel que démontré dans la schéma 11, en vous assurant que les troux soient également alignés et fixer en place à l'aide des rondelles de fibre et des vis fournies.
Etape 2. Resserrer chaque vis fermement, tout en vous assurant que la pale est droite.

Comment équilibrer les pales

Toutes les lames sont regroupées par poids. Le ventilateur peut trembler même si les lames sont légères.

La procédure suivante permet de rectifier le tremblement du ventilateur. Vérifiez après chaque étape.

1. Verifie que toutes les lames et les vis de bras de lame soient bien securisées.

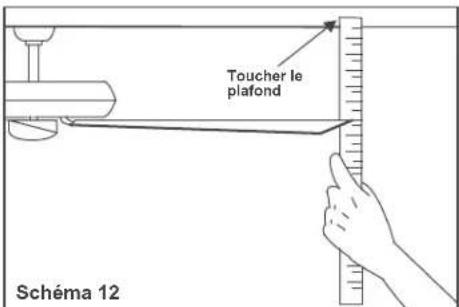

2. La plupart des problèmes de tremblement du ventilateur sont liés à l'inegalité des lames. Verifiez ce niveau en selectionnant un point sur le plafond au-dessus d'une des lames. Mesurez la distance comme indiquedans le Schema 12. Tournez le ventilateur jusqu'à cc que la lame suivante soit bien positionnee pour la mesure. Repetez pour chaque lame. Les mesures obtenues doivent etre dans une limite de 1 / 8"

3. Utilisz un kit de balancement de lame si vous constazez encore un tremblement des lames.

4. Si les oscillations des ailettes sont toutes visibles, la permutation de deux ailettes adjacentes (l'une a cote de l'autre) peut redistribuer le poids et pourrait produit un fonctionnement plus uniforme.

AVERTISSEMENT

POUR REDUIRE LE RISQUE DE BLESSURE PERSONNELLE, NE PAS PLIER LES SUPPORTS DE LAME DURANT L'INSTALLATION NE PAS BALANCER LES LAMES ET NE PAS NETTOYER LE VENTILATEUR DURANT L'INSTALLATION. NE PAS INSERER DE CORPS ETRANGER ENTRE LES LAMES DU VENTILATEUR EN MOVEMENT.

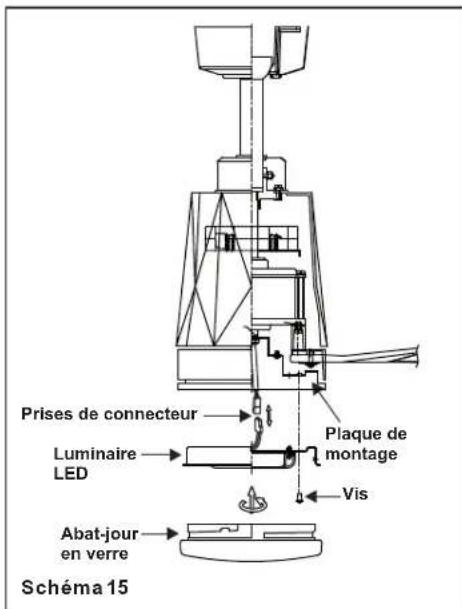

EMARQUE: Avant de commencer l'installation, débranchez l'alimentation en coupant le disjoncteur ou en retardant le fusible au tableau dc fusibles. Eteindre a laide de I'interrupteur du ventilateur n'est pas suffisant pour éviter les electrocutions.

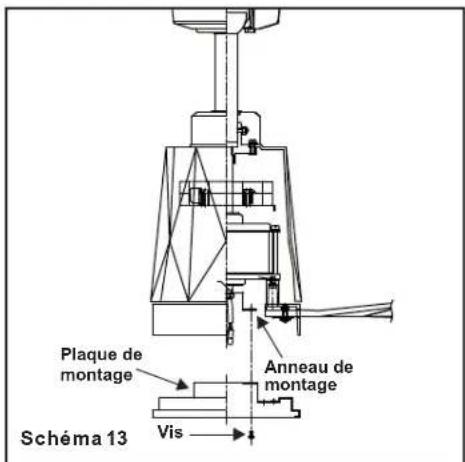

Etape 1. Retirer une des trois vis de l'anneau de montage et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)

Étape 2. Placer les trou s principaux sur le plaque de montage vis-à-vis les deux vis precedemment desserrées sur l'anneau de montage, tournier le plaque de montage jusqu'à ce qu'il se bloque en place dans la partie étroite des trou principaux. (Scheme 13)

Etape 3. Fixer en serrant les deux vis precedement desserrées ainsi que celle precedement enlevée.

Etape 4. Tout en maintainant le luminaire LED de sous le moteur du ventilateur, rassemblez la connecteurs de fils 2 broches: (Scheme 14) - Blanc to blanc - Noir to noir

Etape 5. Retirer une des trois vis de l' PLAque de montage et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)

Etape 6. Placez les orifices en trou de serrure de la luminaire LED par-dessus les deux vis

précedemment desserées de l' plaque de montage, puis tournez la luminaire LED jusqu'à ce que cetteforthéme s'enclenche en place au niveau de la section étroite des orifices. Fixez solidement enressrarrant les deux vis de luminaire de montage précedemment desserées et celle précedemment retiree.(Scheme 14)

Etape 7. Soulevez le store en verre et fixez-le au ventilateur en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. NE PAS TROP SERRER.

Installation de la luminaire led et l'abat-jour en verre 8.

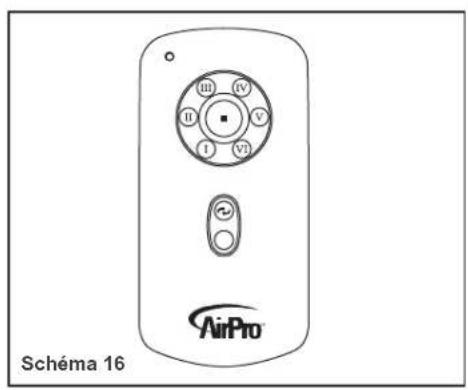

Définitions des boutons de la télécommande : (Scheme 16) Ces six boutons sont utilisés pour regler la vitesse du ventilateur comme suit :

1 = vitesse minimale

= vitesse lente

III = vitesse moyenne lente
IV = vortes

V = vitesse moyenne rapide
VI = vitesse rapide

Bouton : Ce bouton permet d'etreindre le ventilateur. Bouton d'inversion : Ce bouton sert a controler le sens de rotation du ventilateur.

Bouton : Contrôle la lumière. Utilizez les commutateurs DIP «ON» et «ON» situés à l'arrière de l'émetteur pour désirir l'éclairage en position «ON / OFF» ou «Dimmable». (Scheme 17)

Votre moteur sans balai a courant continu est equipe d'une telecommande a apprenticegasse automatique. Il n'y a pas de commutateur de fréquence sur le récepteur; le récepteur balayera automatiquement la fréquence de la télécommande si des modifications sont apportées. Les réglages de fréquence sur l'émetteur doivent être changés UNIQUÉMENT en cas d'interférence ou si un ou plusieurs ventilateurs de plafond dotés du même type de système de contrôle sont installés dans la même structure.

Réglage de la télécommande

Suivez les étapes ci-dessous pour configurer la télécommande:

La fonction d'apprentissage automatique n'est activée que dans les 60 secondes qui seront la mise sous tension de l'alimentation CA du ventilateur.

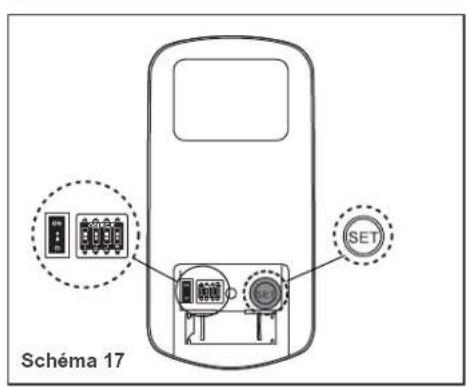

a) Sélectionnez la fréquence désirée à l'aide de l'émetteur. Les commutateurs DIP peuvent être régles sur 16 combinaisons différentes. (Scheme 17)

b) À l'arrête de l'émetteur, avec le ventilateur éteint, rétabliesez l'alimentation du ventilateur. Appuyez sur le bouton "SET" pendant environ 5 secondes et relâchéze-le. Si le kit d'éclairage optionnel est installé, le kit d'éclairage clignotera deux fois et le voyant de l'émetteur portatif s'allumera lorsque vous appuièrez sur le bouton. Le ventilateur a terminé le processus de couplage avec la télécommande et est pré à être utilisé. (Scheme 17)

REMARQUE: Si le test d'auto-calibrage échoue, éteignez le courant alternatif. rétabliesz l'alimentation et recommencez le test d'autocétalonnagc.

REMARQUE : Pendant le test d'auto-calibrage, la télécommande est non fonctionnelle.

REMARQUE: La fonction de fréquence d'apprentissage et le test d'autocalibrage continues en de conserver la première fréquence et le dernier jeu de calibrage configurés, même lorsque l'alimentation CA est coupée. Si la fréquence est modifiée, le test d'auto-étalonnage se reproduira.

Protection supérieure à 80 W: lorsque le récepteur détecte une consommation de moteur supérieure à 80 W, le récepteur est mis hors tension et son fonctionnement est immédiatement interrompu. Attendez 5 secondes, puis rallumez le récepteur.

1. Le fonctionnement de votre transmetteur

Les réglages de vitesse par temps chaud ou froid dépendant de facteurs tels que la taille de la pièce. Hauteur sous plafond, nombre de ventilateurs, etc.

REMARQUE: Pour activer la fonction d'inversion sur ce ventilateur, appuycz sur le bouton d'inversion pendant le fonctionnement du ventilateur.

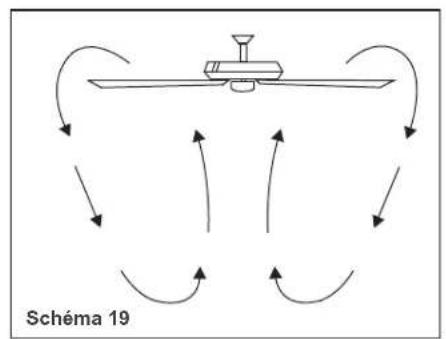

Temps chaud - (En avant) Un flux d'air descendant crée un effet de refroidissement, comme illustré à la Fig. 18. Ceci vous permet de régler votre climatiseur sur un réglage plus chaud sans affecter votre comport.

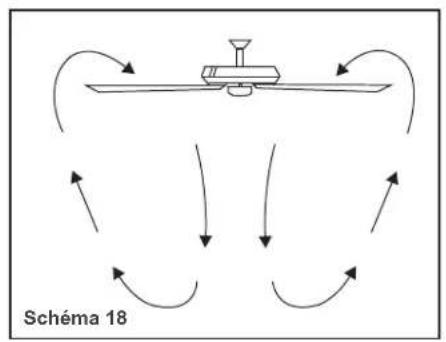

Temps froid - (Rotation inversée) Un flux d'air ascendant déplace l'air chaud hors de la surface du plafond comme illustré à la Fig. 19. Cela vous permet de baisser le réglage de température votre(APpeareil de chauffage sans affecter votre comport.

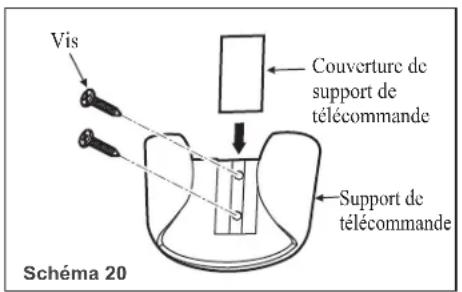

Installation du Support de Telecommande

1. Retirez le couvercle du portetelecommande du portetelecommande.
2. Fixez le support de télécommande à l'aide des deux vis de montage du support de télécommande fournies. (Fig. 20)
3. Replacez le couvercle du support de telecommande dans le support de telecommande.

Voici quelques suggestions pour vous aider à préserver votre ventilateur.

1. A cause du mouvement naturel du ventilateur, certaines connexions peuvent se desserrer. Verifier les connexions de soutien, les supports et les attaches des ailettes deux fois par an. S'assurer que tout est bien attaché. (Il n'est pas nécessaire de démonter le ventilateur du plafond).

2. Nettoyer le ventilateur régulierement pour permettre de preserver son aspect neuf au cours des années. Utiliser seulement une Brosse do ou un chiffon sans peluche pour eviter de rayer la finition. Le plaquage est protégé par une laque pour réduire au minimum les déclarations ou la termissure. Npas utiliser d'eau pour le nettoyage. Cela pourrait endommager le moteur ou produit peut-être une décharge électrique.

3. Il n'est pas besoin d'huiler le ventilateur. Le moteur possède des roulements lubrifiés d'une façon permanente.

IMPORTANT S'assurer que le courant est coupé au panneau electrique avant d'entrepreneire toute réparation. Se reporter à la section "Connexions electriques".

11. Entretien du ventilateur

Problème

Le ventilateur ne démarre pas.

Le ventilatcur est bruyant.

Solution

1. Vérifier les fusibles des circuits ou les disjoncteurs.

2. Vérifier les connexions des fils d'alimentation du ventilateur et les connexions des fils d'interrupteur dans le boitier de l'interrupteur.
   ATTENTION: S'assurer que le secteur est coupé.

3. S'assurer que toutes les vis du boitier du moteur sont serrées.

4. S'assurer que les vis qui attachent le support d'ailette de ventilateur au moyeu du moteur sont serrées.
5. S'assurer que les connexions d'écrout a fil ne front pas les unes contre les autres ou contre la paroi interne du boitier d'interruuteur. ATTENTION: S'assurer que le scécur est coupé.
6. Permettre le rodage pendant 24 heures. La plupart des bruits associés à un ventilateur neuf disparaisent au bout de cette période.
7. Si vous utilisez une option de kit de lampe de ventilatcur de plafond, s'assurer que les vis qui attachent les pieces en verre sont serrees. Verifier que l'ampoule electrique est aussi attahee.
8. Certains moteurs de ventilateur sont sensibles aux signaux provenant des contrôle de vitesse variable à transistors. Si ce type de contrôle est installé, désirsir et installer un autre type de contrôle.
9. S'assurer que la partie supérieure du dôme est à une petite distance du plafond. Elle ne doit pas toucher le plafond.

Fan a perdu sa
programmation a plusieurs
reprises.

1. Mettez le ventilateur hors tension, puis reprenez les étapes de programmation décrites à la page 9.
2. N'eteignez pas le ventilateur de l'interruuteur mural standard. Utilisez uniquement notre interrupteur mural ou votre télécommande pour regler le ventilateur.

Ces valeurs sont approchees. Elles ne comprennent pas les intensités de courant et les puissances utilisées par le kit de lampe.

Cet apparéil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet apparéil ne doit pas cause d'interférences nuisibles et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Avertissement: toute modification apportec a cct apparil non expressement approuvcd par la partie responsable de la conformite pourrait annuler l'autorite de l'utilisateur a utiliser l'equipement.

REMARQUE: Cet équipement a et este et declaré conforme aux limites imposées aux apparcils numériques de classe B, definiès à la section 15 du reglement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilise conformément aux instructions, il peut cause des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interfrences ne se produiront pas dans une installation particuliere. Si cet équipement provoque des interfrences nuisibles avec la reception de radio ou de television, ce qui peut etre déterminé en eteignant et en rallumant l'equipement, l'utiliseur est invite a tenter de corriger l'interfrence en appliquant I'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technician radio / TV experimenté pour obtenir de l'aide.

13. Specifications
