MANUAL DE USUARIO P250038 Progress Lighting

Instalación de la Bateria

Coloque 12V bateria (incluidas). Para evaporar estropeos del transmisor, extreiga la bateria cuando este no se usa por periodo relativamente长大o. (Scha 15)

Manual de Instalación del Ventilador de Techo

93114660_B

P250038

Garantía limitada de por vida

Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o electrécios por el tiempo durante elrial comprador original sea dueo del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantia libre de defectos de materiales o mano de orba por 1 afo partir de la fecha de compra. La deformacion de las aspas de plastico madera no esta cubierta por thisa guarantia, asi como tampoco la corrosion y/o cl dctiorio dc los abacados en cl caso de los ventiladorc instalado ndeo de un radio dc 10 millas (16 km) de la costa del mar. Puede corresponder garantias extendidas para los products que cumplen con los requisitos de ENERGY STAR.

Los ventiladores de techo Progress Lighting con fuentes de ilumination LED incorporadas, cuando se los instalta debidamente y bajo conditiones de uso normales, estan garantados como libres de defectos de materiales y mano de obra que haenen que las fuentes de ilumination dejen de funcirar de acoder con las especillas durante (i) cinco (5) años a partir de la fecha de compra para los modulos de luces LED y los componentes electricos para los ventiladores realizados en residencias unifAMILares, y (ii) tres (3) años a partir de la Fecha de compra para los modulos de luces LED y los componentes electricos para los ventiladores realizados en aplicaciones commerciales o multifamiliales. Los focos LED suministrados por Progress Lighting noCNTAN CON GARNTIA MAS ALA DE LA GARNTA DEL FABRICANTE. Los focos que no son LED noCNTAN CON GARNTIA.

Con comprabo de compr, el comprador original podra devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al [phone] para la reparacion o el reemplazo, que se determinar a criterio exclusivo de Progress Lighting y sera la compensacion unica y exclusiva del comprador.

Se excuye la mano de obstruct y el envio. Esta garantia no cubre los costos o cargos asociados con la mano de obra (incluidos, entre).
otros, los honorarios del electricista) nccssaria para instalar, qutar or emplazar ol ventilador o qualicra de sus partes.

Esta garantia no sc aplicar a ninguna pordida o daño que resultc dcl (i) uso y dcsgaste normalcs o de una alteracion, uso indebido o descuido, o de la (ii) instalacion, operation, reparacion o mantenimiento inadeados por parte del comprador original o de un tercero, inclidos, entre os, suministro de voltaje inadeado o sobrecarga clctrica, uso de piezas o accessorios inadeados, reparacion no autorizada (realizada o que se intento realizar) o falta de mantenimiento al ventilador.

LAS GARANTías PRECECENTES ESTABLECEN LA OBLIGACION DE GARANTIA COMPLETA DE PROGRESS LIGHTING Y LA COMPENSACION UNICA Y EXCLUSIVA DEL COMPRADOR ORIGINAL EN RELATIOCON DICIOS PRODUCTOS. PROGRESS LIGHTING NO ASUME RESPONSABILIDAD POR DANOS (INCLUIDOS INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES), DEBIDO A FALLAS DEL PRODUCTO, YA SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTIA, DEL INCUMPLIMIENTO CONTRACTUAL O DE OTRO MODO. ESTA GARANTIA REEMPLAZA CUALQUIER OTRA GARANTIA, YA SEA EXPRESA O IMPLICITA, INCLUso AQELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O NO INCUMPLIMIENTO.

Algunos estados no permiten limitaciones sobre la duracion de una garantia implicita o la exclusion de limitaciones de daños incidentales o emergentes, de modo que las limitaciones y exclusiones anteriors tal vez no sc appliquen a su caso. La presente garantia lc otorga derchos espécificos y es possible que usted tenga others derchos que varian segun el estado.

Fecha de compra

Lugar de compra

N de modelos.

N de série

Numero de vendedor 109226

785247240708

UPC 785247242726

PROGRESS LIGHTING

Normas de seguridad 1.
Cómo desembalar el ventilador 2
Cómo instalar el ventilador 3
Instalacion del kit de luces y la pantalla de vidrio 8.
Operando su transmisor 9
Cómo cuidar del ventilador 11
Resolucion de problemas 12
Especificaciones 13.

Tabla de Contenido

1. Para disminuiir el riesgo de descarga electrica, asegurar de que la electricidad ha sido apagada en el cortacircuitos o la caja de fusibles antes de comenzar la instalacion.
2. Todo el cableado debe Cumplir con el Codigio Nacional de Electricidad "ANSI/NFPA 70-1999" y con los codigos locales de electricidad. La instalacion electrica debe ser hecha por un electricista certificado y calificado.
3. La caja electrica y estructura de soporte deben montarse de forma segura y tener calidad para sostener de manière confiable un minimo de 35 libras (15,9 kg) o menos. Usa solamente cajas electricas aprobadas por cUL margadas como "PARA SOPORTE DE VENTILADOR".
4. El ventilador debe ir montado con un minimo de 7 pies (2,1m) de separacion entre el borde trasero de las aspas y el piso.
5. Evita colocar objetivos en la trayectoria de las aspas.
6. Para evacitar lesiones ficas o daños al ventilador y otros articulos, ten cuidado al limpiar o trabajo cercà del ventilador.
7. No usar agua o detergentes al limpiar el ventilador o las aspas. Para la limpieza, sera adecuado un paño seco para qutar el polvo o ligeramente humedecido.
8. Después de conclusir con las conexiones electricas, debes voltear los conductores empalmados hacía arriba y empujarlos con cuidado hacer bajo de la caja electrica. Los cables deben estar分开ados, con el cable a tierra y el conductor a tierra del equipo hacía uno de los lateros de la caja electrica y el conductor sin conexión a tierra hacía el lado opuesto.

9. Todos los tornillos colocados se deben verificar yaabustar donde seca necessitieso antes de la instalacion.

10. Adecido para uso con de control de velocidad de estado solido.

11. Este dispositivo contiene transmisores / receptores exentes de licencia que cumplen con los RSS exentes de licencia de Innovacion, Ciencia y Desarrollo Economico de Canadá. La operation está sujeta a las siguientes dos conditiones:

(1) Este dispositivo no puece Causear interferencia.
(2) Este dispositivo debe aceptarrialquierinterferencia,incluida la interferencia quecouldacauseunfunacionamento no desede del dispositivo.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLAR LOS SOPORTES DE LAS ASPAS (TAMBIEN LLAMADOS"REBORDES"DURANTE EL MONTAJE O DESPUES DE LA INSTALLACION NO INSERTAR OBJECTOS EN LA TRAYECTORIA DE LAS ASPAS.

ADVERTENCIA

PARE REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA O LESION PERSONAL, MONTE A UNA CAJA DISTRIBUTION MARCADE COMO "ACCEPTABLE PARA SOPORTE DE UN VENTILADOR DE 22.7KG (50 LBS.) DE PESO O MENOS" Y MONTE CON LOS TORNILLOS PROPORCIONADOS CON LA CAJA DE DISTRIBUTION. LA MAYORIA DE LAS CAJAS DE CONEXION UTILIZADAS PARA SOPORTAR ARTEFACTOS DE I LUMINACION, NO SON APTAS PARA COLGAR UN VENTILADOR Y PODRIA SER NECESARIO CAMBIARLAS. DEBIDO A LA COMPLEJIDAD DE LA INSTALACION DE Este VENTILADOR, SE RECOMENDA ENCARECIDAMENTE QUE LA REALICE UN ELECTRICISTA LICENCIADO CUALIFICADO.

NOTA

LEAYMANTENERESTASINSTRUCCIONES

1. Normas de seguidad

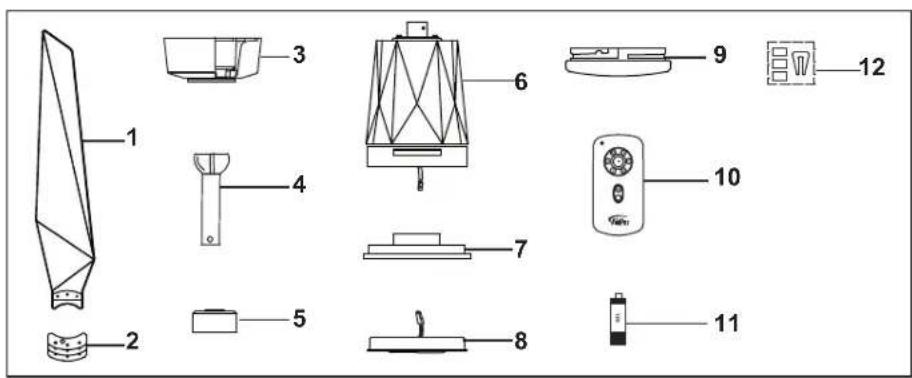

Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos:

1. Juego de aspas (3)
2. Placa de soporte para las aspa (3)
3. Escudete superior
4. Conjunto de bola/tubo de suspENSION
5. Cubridor del motor

6. Conjunto de motor del ventilador

7. Plato de montaje

8. Kit de luz LED de 24 varios
9. Pantalla de vidrio
10. Transmetteur incl. soporte + 2 vis de fixation
11. Bacteria dc 12V
12. Juego de balanceco

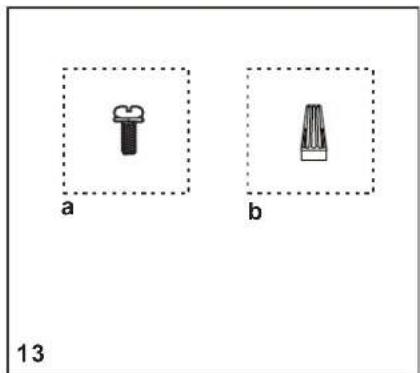

1. Dos bolas de piezas pequeñas:

a. Piezas de fiijacion de las aspas

(10 Tornillos con arandelas de cierre)

b. Piezas demontaje

(3 Conectores plácicos para cables eléctricos).

Cómo desembalar el ventilador 2.

Herramienta necessities

Destornillador Phillips, destornillador normal, llave de tuercas ajustable, escalera de tijera, y cortadoras de alambre.

Opciones de instalacion

Si no hay una caja con cUL registracion de montaje existente, sirvase leer las siguientes instrucciones. Desconectar el suministro de electricidad removiendo los fusibles o desactivando los cortacircuitos.

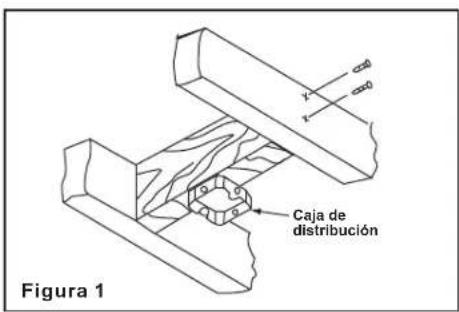

Asegurar la caja de distribución directamente a la estructura del edificio. Usar los sujteadores y metricales de construction apropiados. La caja de distribución y su soporte deben ser capaces de soportar Completely el peso en movimiento del ventilador (al menos 35 libras o 15.9~kg s. No usar cajas de distribución plácicas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUTION O DANO PERSONAL, INSTALAR EL VENTILADOR A UNA CAJA DE DISTRIBUTION MARCADA "ACEPTADA PARA SOPORTAR VENTILADOR" Y USAR LOS TORNILLOS DE MONTAJE SUMINISTRADOS CON LA CAJA DE DISTRIBUTION

Note: Ud. Puede besoinar una barra de extension para Maintener la distancia apropiada de las aspas cuando la instalacion se efectue en un techo inclinado.

Para colgar su ventilador donde ya existe una instalacion pero no una viga de techo, es possible que se necesse una instalacion de barra de suspicion como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting).

3. Como instalar el ventilador

Colocacion del ventilador

RECUERDE desconectar la alimentacion. Siga把这些 pasos para colocar correctamente el ventilador:

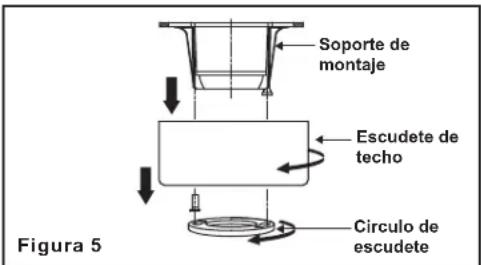

Paso 1. Retire la tapa embellecedora del fondo del cobertor girando la tapa en sentido de las agujas del reloj. (Fig. 5)
Paso 2. Quite el soprte de montaje de la cubierta quitando 1 de los 2 tornillos de la parte inferior del soprte de montaje y algojando el other media vuelta desdela cabeza del tornillo.A continuacion, gire la soprte de montaje en sentido contrahorario para quitar la cubierta. (Fig.5)
Paso 3. Pase los hilos de 120 voltios a travers del agujero central del soporte de suspENSION del techo tal y como se muestra en la. (Fig.6)

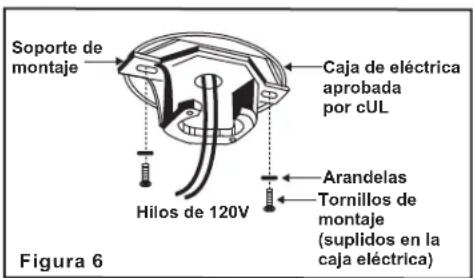

Paso 4. Fije el soporte de montaje a la caja del techo con los tornillos y arandelas suministradas en la caja.
Paso 5. Retirce el pasador de suspENSION, el pasador de bloqueo y el conjunto de tornillos y de la parte superior del ensamblaje del motor. (Fig.7)
Paso 6. Guie los cable de seguidad y cables que salen de la parte superior del motor del ventilador a travers de la cubrider del motor, tapa de la cubierta y cubierta y bajo a travers de la bola/varilla. (Fig. 7)

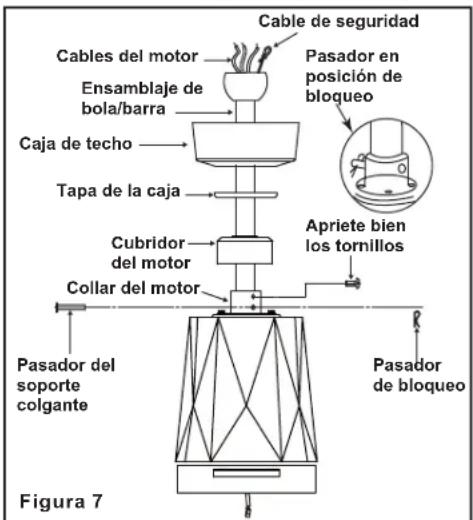

Paso 7. Alinee los agujeros de la parte inferior de la barra con los agujeros del cuello en la

parte superior de la caja del motor (Fig. 7) Introduzca con cuidado el pasador de suspENSION a工程技术 de los agujeros del cielo y de la barra. Tenga cuidado de que el pasador no se atasque con los hilos de Dentro de la barra. Introduzca el pasador de bloqueco a工程技术 del agujero cercano al extremo del pasador de suspENSION hasta que quede en la posicion de bloqueco, tal y como se specifica en el circulo de la Fig. 7.

Paso 8. Apriete bien los dos tornillos de la parte superior del motor. (Fig. 7)
Paso 9. Coloque la bola de la barra en la ranura del soporte de suspENSION. (Fig. 8)

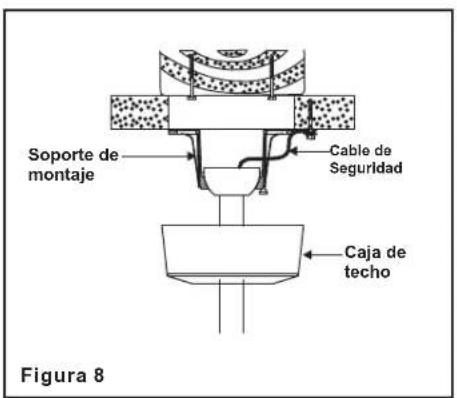

Paso 10. Asc规格 el cable de seguidad a la estructura del edificio con un tornillo para madera (no incluido). (Fig. 8)

Realizar las Conexiones Eléctricas

ADVERTENCIA: Para envitar la posibiliad de unCHOque electrico,aseguese de apagar la corriente electrica desde el circuito central.

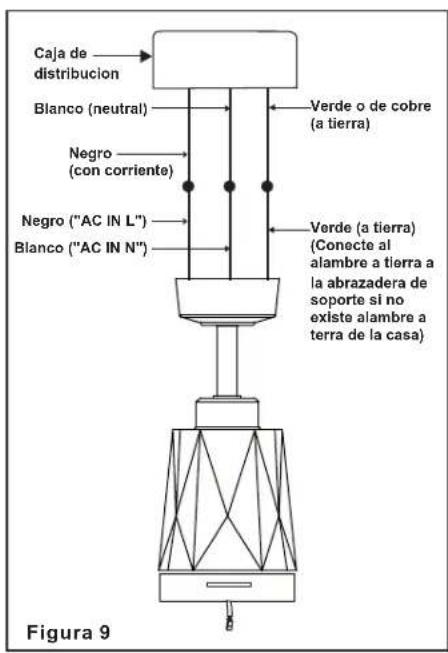

Paso 1. Haga las conexiones de la caja de distribución a el Receptor de lamania sugiente; Concete el Alambre blanco (neutral) de la caja de distribución al alambre blanco marcado "AC in N" del receptor. (Fig. 9)

Paso 2. Conecte el Alambre Negro (corriente) de la caja de distribución al alambre Negro marcado "AC in L" del Receptor. (Fig. 9)

Asegure las conexiones con los conectores de plastico proveidos.

Terminando la Instalación

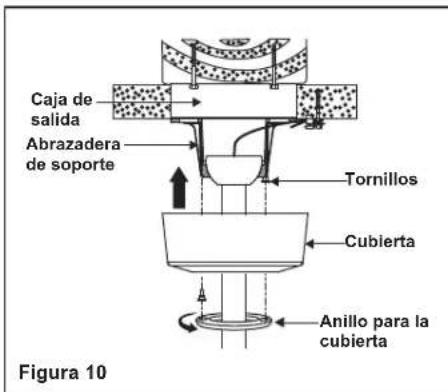

Paso 1. Meta las conexiones en forma ordinada adentro de la toma de corriente.

Paso 2. Deslice la cubierta hacía arriba hacía el soporte de montaje ycoloque el agujero de posición de la cubierta sobre el tornillo del soporte de montaje, gire la cubierta hasta que quede encajada en su lugar en la sección estrecha de los agujeros de posición. (Fig. 10)

Paso 3. Alinee el agujero circular de la cubierta con el agujero restante en el soporte de montaje, fjelo apretando los dos jugos de tornillos. Nota: Ajuste los tornillos de la cubierta hasta que la cubierta y la tapa de la cubierta queden ajustadas.

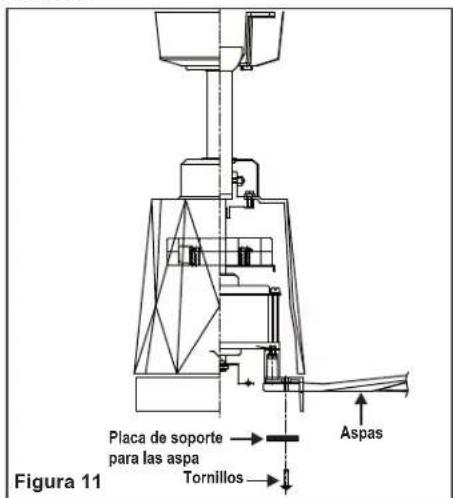

como montar las aspas del ventilador

Paso 1. Inserte la aspa a工程技术 de la ranura en la carcasa. Alinee los orificios en la aspa y el ensamblaje del motor del ventilador y asegurelos con el soporte de la aspa y el tornillo de la aspa con una arandela de seguidad.

Paso 2. Repite"These pasos para las de aspas restantes.

Balanceo de las Aspas

Todas las aspas estan agrupadas por peso. El ventilador podria oscilar aun cuando el peso de las aspas este equilibrado.

Elsignificantopreciementodeberta mayor parte de la oscilacion del ventilador.CorregirlaVerificar despuesedcadaspaso.

1. Verificar que todos los tornillos de aspas y de soportes de aspas estén seguros.

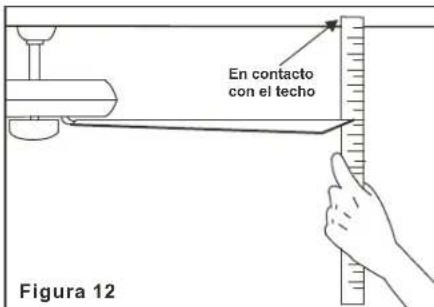

2. La mayoría de los problemas de oscilación se originan cuando los niveles de las aspas son desiguales. Revisar estáquivel por medio de selecciónar un punto del techo por encima de la punta de una de las aspas. Medir esta distancia como se muestra en la Figura 12. Rotar el ventilador hasta que lasuma aspa está ubicada para medicación, procedimiento para cada aspa. Las medirepeticel das hacer furcional dcben mantenerse bajo 1/8 pulgadas (3mm).

3. Usar el juego de balanceo de aspas incluido si aun se possible notar la oscilacion.

4. Si la oscilacion de las aspas todavia se pueda notar, el intercambio de dos aspas adyacentes (lado a lado)能把 redistribuireir el peso y es possible que的结果在 un funciona el peso. mas uniforme.

ADVERTENCIA

PARA REDUIR RIESGO DE LESIONES PERSONALES.NO DOBLAR LOS SUJET ADORES DE ASPAS MIENTRAS SE REALIZA LA INSTALLACION. EL BALANCECO DE LAS ASPAS O SU LIMpieZA.NO INSERTAR OBJECTOS EXTRANOS ENTRE LAS ASPAS DEL VENTILADOR EN ROTACION.

PRECAUCION: Antes de comenzar con la instalacion,desconecte la alimentacion apagando el circuito del automatico o quitando el fusible de la caja de fusibles. Para evaporar descargas eletricas, no basta con apagar la alimentacion utilizingo interruptor del ventilador.

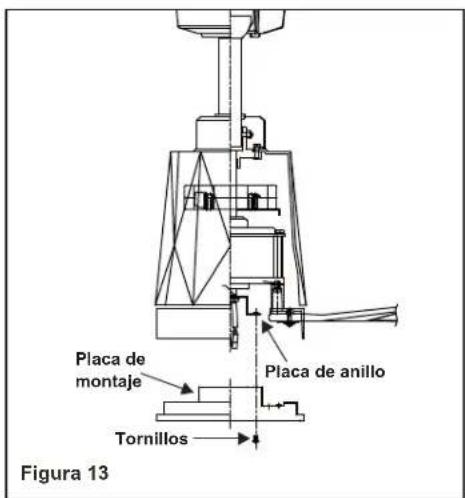

Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los除外 2 tornillos. (No los que)

Paso 2. Coloque los agujeros del Plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el Plato de montaje hasta que quede fijo en su lugar en la parte estrecha de los agujeros. (Fig. 13)

Paso 3. Asegúrala apretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quito previamente.

Paso 4. Mientras sostienes el kit de luces LED dc bajo del ensamblaje del motor del ventilador, como hacer las 2 pines conexiones de enchufe polarizado: (Fig.14) - Blanco con blanco - Negro con negro

Paso 5. Quite 1 de los 3 tornillos del anillo de montaje y afloje los除外 2 tornillos. (No los que)

Paso 6. Coloca los orificios tipo ojo de cerradura en el kit de luces LED sobre los 2 tornillos

previamente aflojados de la placac de montaje, gira la placal del luces LED hasta que caiga en su lugar en la parte estrecha de los orificios tipo ojo de cerradura. Aseguralapretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quito previamente.(Fig.14)

Paso 7. Coloque la pantalla de vidrio contra el placar de montaje y girelo en sentido de las manecillas del reloj hasta que quede firme y seguro. No lo sobre apriete.

Instalacion del kit de luces y la pantalla de vidrio 8.

Instalación de la Bateria

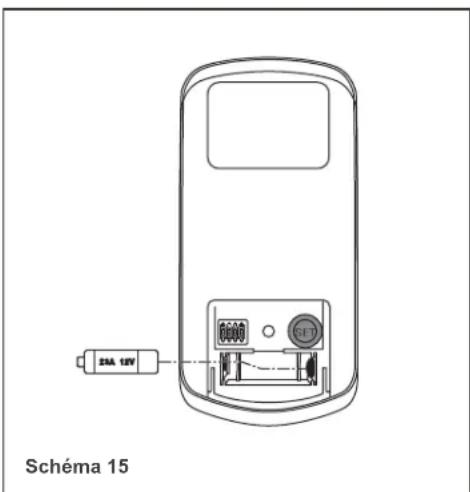

Instala una bateria de 12V (incluida) en el control remoto. Para prevenir danos al control remoto, sacala bateria si no va a usarse por长大o tiempo. (Fig. 15)

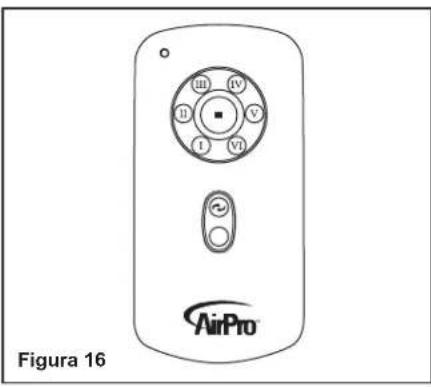

Definacion de boton del control remoto: (Fig. 16) EstosSESbotonesseutilizanparaajustarlavelocidad delventilador:

I = velocidad minima

II - velocidad baja

III = velocidad media baja

IV = velocidad media

V = velocidad media alta

VI = velocidad alta

boton: Este boton apaga el ventilador.

boton: Este boton controla la direction del ventilador. boton: Este boton sirve para controlar la luz. Cambie el interruptor "D" y ON de la parte posterior del transmisor para decide el estado de "ENCENDIDO/ APAGADO" o "Atenuacion". (Fig. 17)

Su motor DC sin escobillas está equipado con un control remoto de tipo prendido automatistically. No hay interruptores de fecuncia en el receptor; la unidad receptora esceaneará automatistically la fecuncia del control remoto si se realizan cambios. La configuracion de fecuncia en el transmisor debe cambiarse SOLO en caso de interferencia o si se instalan un segundo o mas ventiladores de techo con el mismo tipo de sistemas de control en la mesma estructura.

como configurar el control remoto

Sigue los pasos mas bajo para configurar el control remoto: La referencia de aprendizaje automatico solo es dentro de los 60segundos al encender la corriente electrica al ventilador.

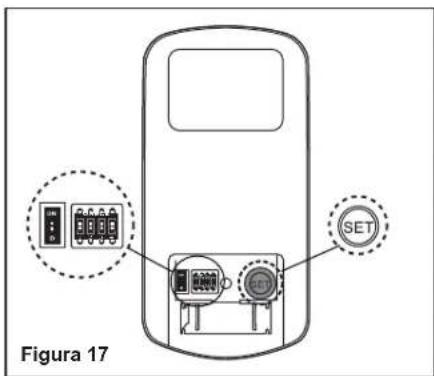

a) Selezione la Frequencia deseada del transmisor. Los interruptores dip sc pucden configurar en 16 combinaciones differentes. (Fig. 17)

Descre la parte posterior del transistor, con la energia del ventilador apagada, restablezca la alimentacion del ventilador. Mantenga presionado el boton "SET" durante aproximamente 5 segundos y suelto. Si se instala un kit de lucec optional, eluego de luces parpadearara dos veces y la luz de senal en el transistor de mano se encendera cuando se presione el boton. El ventilador completo el proceso de emparejamento con el control remoto y esta lista para usar. (Fig.17)

NOTA: Si la prucha de autocalibracion fallo, apagar la corriente electrica al ventilador; restuarar la alimentacion y procesar otherz la prucha de autocalibracion.

NOTA: Durante la prueba de calibracion automatica, el control remoto no funciona.

NOTA: La función de la Frequencia de aprendizaje y pruebra de autocalibración se continua a estar and la memoria del ventilador incluo cuando la corriente se apagé al ventilador. Si la Frequencia se cambía la prueba de autocalibración se producirá otra vez.

Protection contra mas de 80W: Cuando el receptor detecta que el consumo de energia del motor es de mas de 80W, la alimentacion del receptor se detiene ydea de functuram inmediamente. Vuelva a encender el receptor tras 5 segundos.

9. Operando su transmisor

Los ajusters de velocidad para clima caliente o frio dependen de factores como el tamano del cuarto, la alta del techo,cantidad de ventiladores,etc.

NOTA: Para activar el funcionaimiento inverso de este ventilador, pulse el boton reverse (invertir))millas esta en marcha.

Clima calido - (Hacia adelante) Un movimiento descendente de aire create un efecto de enfiambre como se musstra en la Figura 18. Este permitted fazer el aire acondicionado en un valor más alto sin afectar la comodidad del usuario.

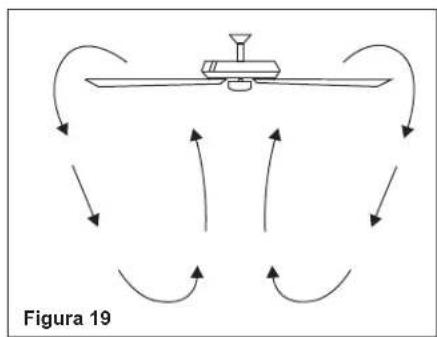

Clima frio - (Retroceso) Un flujo de aire ascendente mueve el aire caliente alejandolo del area del techo como se muestra en la Figura 19. Este permitted fazer la unidad de calculacion en un valor mas bajo sin afectar la comodidad usuario.

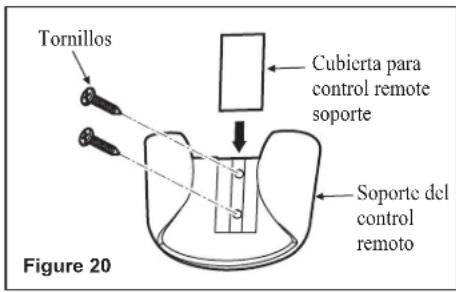

Cómoinstalar el Soporte del Control Remoto

Step 1. Retira los cubierta desde soporte del control remoto.
Step 2. Sujeta el soporte del control remoto con los dos tornillos de montaje del soporte del control remoto. (Fig. 20)
Step 3. Vuelve a colocar cubierta en soporte del control rcmoto.

Heaquinalusugerenciasparaayudarelemantenimiento delventilodor.

1. Debido al movimiento natural del ventilador,algunas conexiones se podrián aflojar.Examinar las conexiones del soporte, soportes,y accesorios de las aspas dos times al afo. Asgurarse de que esten seguros.No esnecessary retiring el ventilador del techo).

2. Limpiar el ventilador periodically para poder a Maintener su aparancia de nuevo con el transcurso del tiempo. Usar solamente un cepillo suave o pano sin hilas para evaporar rayar el acadado. El recubrimiento metalico se sella con una laca para minimzar la decoloracion o manchado. No usar agua al limpiarlo o posiblemente Causear你怎么electrico.

3. No hay necessities de aceitar el ventilador. El motor Tiene cojinetes permanentarlemente lubricados.

ADVERTENCIA

ASEGURARSE DE QUE LA ELECTRICID ESTÉ DESACTIVADA EN EL TABLERO DE DISTRIBUTION ELECTRICA ANTES DE INTENTAR CUALQUIER REPARACION REFERIRSE A LA SECCIO "COMO EFFECTUAR CONEXIONES ELECTRICAS".

11. Como cuidar del ventilador

Problema Solución

El ventilador no arranca.

1. Revisar los fusibles o interruptores de circuitos.
2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCION: Assegurarde que la fuente principal de electricidad estedesactivada.

El ventilador hace mucho ruido.

1. Aseguarse de que todos los tornillos de la cubierta del motor estén ajustados.
2. Asegurarse de que los tornillos que sujetan el soporte de aspas del ventilador al eje del motor estén apretados.
3. Asegurarse de que las conexiones de tuerras para cable no esten rozano una contra o contra la pared interior de la cubierta protectora del interruptor. PRECAUCION: Asegurarse de que la fuente principal de electricidad este desactivada.
4. Permitir un periodo de "desgaste" de 24 horas. La moyaria de los ruidos asociados con un ventilador nuevo desaparecen durante este tirmpo.
5. Si se está using an的方式来 do algo de la luz, asaguirse de que los tornillos que aseguran el vidrio estén apretados. Asimismo, verificar que la bombilla está seg ura.
6. Algunos motores son sensibles a las snales provenrientes de controles de velocidad variable de estado solido. Si Tiene instalado este tipo de control, elegir c instalar othero tipo.
7. Asegurarse de que el escudete superior este a una corta distancia del techo. No debe hacer contacto con el techo.

El ventilador de techo ha perdido su programacion repetidamente.

1. Apague la alimentacion de CA del ventilador y repita los pasos para la programacion en la pagina 9.
2. No apague el ventilador del interruptor de pared estandar. Use solo是我国 interruptor de pared o su control remoto para regular el ventilador.

Resolution de problemas 12.

Tamañodel Ventilador	Velocidad Voltios	Amperios	Vatios	RPM CF	M N.W. G.W.	C.F.
60" (152 cm)	Baja	120	0.046	1.98	49	2129.74	14.55 lbs	16.88 lbs	1.70'
	Alta	120	0.45	32.08	149	6846.39

Estas son mediciones aproximas. No incluyen los Amperios y varios uso por el juego de iliminacion.

Este equipo cumple con lo establcido en la Parte 15 de la Normativa FCC. Su functionamento está sujeto a las dos conditiones siguientes: (1) Este equipo no causaray intererencias perjudiciales y (2) este equipo tolerara qualier interferencia recibida, incluidas las interferencias que poderan provocar un functionamento no deseado.

Advertencia: los Cambos o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrnan anular la autoridad del usuario para utilizear el equipo.

NOTA: este equipo ha sido probado y cumple con los limites establccidos para dispositivos digitales de clase B, segun el apartado 15 de las Normas de la FCC. Dichos limites han sido definados para proportionar una proteccion razonable frete a interferencias perjudiciales en una instalacion residencial. Este equipo genera,utiliza y possible desprender energia de radiofrecuencia y, si no se instala y se utilize segun las instruetiones,puce causar interferencias dañinas a la radiocomunicacion.

Sin embargo, no es possible garantizar que el equipo no provoca interferencias en una instalacion particular. Si este equipo provoca interferencias perjudiciales a la recepcion de radio o television, lo que pueda determinarse encendiendolo y apagandolo, es recommendable intentar corregir dichas interferencias mediante una o varias de las seguidentes medidas:

-Vuelva a orientar o cambie de lugar la antenna receptora.
- Aumente la separacion entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un technician especialista en radio/televisión para más ayuda.

13. Especillasiones
