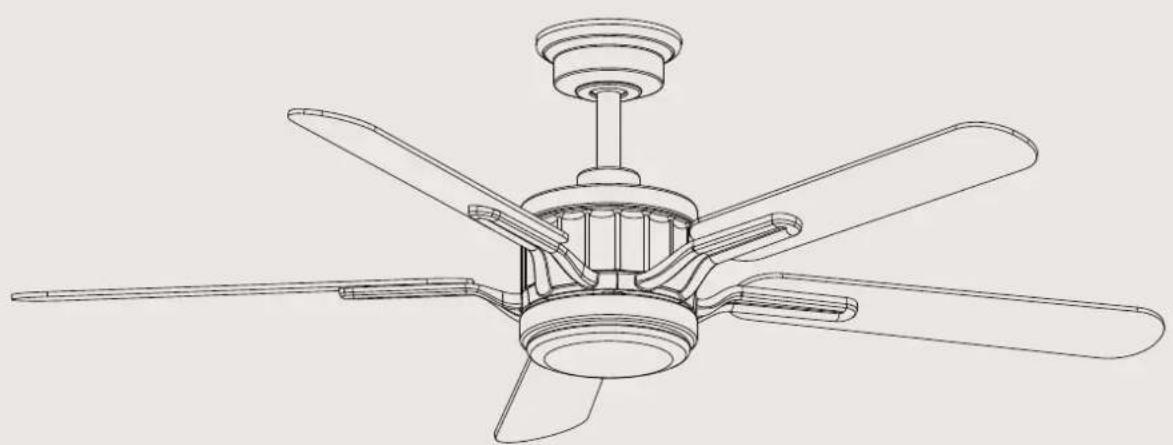

P250007 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur
Dimensions	À préciser selon le modèle
Matériaux	À préciser selon le modèle
Nombre de pales	À préciser selon le modèle
Débit d'air	À préciser selon le modèle
Consommation énergétique	À préciser selon le modèle
Niveaux de vitesse	À préciser selon le modèle
Installation	Montage au plafond
Entretien	Nettoyage régulier des pales et du moteur
Garantie	À préciser selon le modèle
Normes de sécurité	Conforme aux normes en vigueur
Utilisation recommandée	Intérieur, pour rafraîchir les espaces

FOIRE AUX QUESTIONS - P250007 Progress Lighting

Comment installer le ventilateur Progress Lighting P250007 ?

Veuillez suivre le manuel d'installation fourni avec le ventilateur, en vous assurant de couper l'alimentation électrique avant de commencer l'installation.

Le ventilateur fait du bruit lorsqu'il fonctionne, que faire ?

Vérifiez si les pales du ventilateur sont correctement fixées et que rien ne bloque leur mouvement. Assurez-vous également que le ventilateur est bien équilibré.

Comment nettoyer le ventilateur Progress Lighting P250007 ?

Utilisez un chiffon doux et sec pour nettoyer les pales et le moteur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Quel type d'ampoule puis-je utiliser avec ce ventilateur ?

Le ventilateur P250007 est compatible avec des ampoules de type E27. Assurez-vous de respecter la puissance maximale indiquée dans le manuel.

Le ventilateur ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que l'alimentation électrique est active, que le ventilateur est correctement installé et que les connexions électriques sont sécurisées.

Puis-je utiliser ce ventilateur à l'extérieur ?

Ce modèle n'est pas conçu pour une utilisation en extérieur. Il est recommandé de l'utiliser uniquement dans des espaces intérieurs.

Comment régler la vitesse du ventilateur ?

Utilisez le télécommande ou le commutateur mural fourni pour ajuster la vitesse du ventilateur selon vos préférences.

Y a-t-il une garantie pour le ventilateur Progress Lighting P250007 ?

Oui, le ventilateur est généralement couvert par une garantie limitée. Veuillez consulter le manuel ou le site web du fabricant pour plus de détails.

MODE D'EMPLOI P250007 Progress Lighting

Guide d'installation du ventilateur de plafond

Garantie à vie limitée

Progress Lighting garantit à l'acheteur original que ses moteurs de ventilateur sont exempts de tout défaut de fabrication et de matériaux pour aussi longtemps qu'il possède le ventilateur. Les interrupteurs à chaîne (tirette), les sélecteurs d'inversion, les condensateurs et les finis en métal sont garantis exempts de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. La déformation des pales en bois ou plastique n'est pas couverte par la présente garantie, ni ne sont la corrosion ou toute détérioration des finis pour les ventilateurs installés à moins de 16 km d'une côte. Les garanties prolongées couvrant les produits homologués ENERGY STAR ^® peuvent s'appliquer.

Les ventilateurs de plafond de Progress Lighting avec sources de lumière à DEL intégrées, s'ils sont installés correctement et dans des conditions normales d'utilisation, sont garantis contre les défauts de matériaux et de fabrication qui empêchent les sources de lumières de fonctionner conformément aux spécifications pendant (i) cinq (5) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les résidences unifamiliales et (ii) trois (3) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les applications multifamiliales ou commerciales. Les ampoules DEL fournies par Progress Lighting ne sont couvertes par aucune garantie autre que la garantie du fabricant. Les ampoules non DEL ne sont couvertes par aucune garantie.

L'acheteur original peut retourner le ventilateur défectueux au lieu d'achat avec une preuve d'achat pendant les 30 premiers jours pour obtenir un remplacement. Au bout de 30 jours, l'acheteur original DOIT communiquer avec Progress Lighting au 864 678-1000 pour réclamer une réparation ou un remplacement, selon la seule détermination de Progress Lighting et ceci constituera le seul et unique recours de l'acheteur.

Les frais de main d'œuvre et d'expédition sont exclus. La présente garantie ne couvre pas les coûts ou frais associés à la main d'œuvre (y compris, sans s'y limiter, les honoraires de l'électricien) requise pour installer, retirer ou remplacer le ventilateur ou des pièces quelconques du ventilateur.

Cette garantie ne s'applique pas à toute perte ou tout dommage résultant de (i) une usure ou altération normale, un mauvais usage, un usage abusif ou la négligence, ou (ii) une installation, une utilisation, une réparation ou un entretien incorrect(e) par l'acheteur original ou une tierce partie, y compris mais sans s'y limiter, une tension incorrecte ou une surcharge, l'utilisation de pièces ou accessoires inapproprié(e)s, une réparation non autorisée (effectuée ou tentée), ou un manque d'entretien du ventilateur.

LES GARANTIES CI-DESSUS ÉTABLISSENT L'OBLIGATION TOTALE DE PROGRESS LIGHTING ET LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR ORIGINAL EN VERTU DESDITES GARANTIES, CONCERNANT TELS PRODUITS. PROGRESS LIGHTING N'EST PAS TENUE RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX OU ACCESSOIRES) RÉSULTANT D'UNE DÉFAILLANCE DU PRODUIT, EN RAISON D'UNE VIOLATION DE GARANTIE, D'UNE RUPTURE DE CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER OU RELATIVES À L'ABSENCE DE CONTREFAÇON.

Certains états et provinces ne permettent pas les restrictions quant à la durée d'une garantie implicite, ni l'exclusion ou la restriction des dommages indirects ou accessoires. Par conséquent, les restrictions et les exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. En vertu de la présente garantie, vous bénéficiez de droits juridiques particuliers; toutefois, d'autres droits peuvent s'appliquer, selon l'état ou la province où vous résidez.

Date d'achat ____

Magasin d'achat ____

N° de modèle cUL P250007

N° de série ____

N° de fournisseur 111017

CUP 785247249329

785247249312

785247249336

PROGRESS LIGHTING™

Règles de sécurité .... 1

Déballage du ventilateur 2

Installation du ventilateur 3

Réglage des codes 6

Connexions électriques ....7

Utilisation du ventilateur ....11

Entretien du ventilateur ....12

Dépannage 12

Caractéristiques ....13

Table des matières

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

1. Pour réduire les risques de choc électrique, assurez-vous que le courant est coupé au niveau de la boîte de disjoncteurs ou de fusibles avant de procéder à l'installation.
2. Tout le câblage doit être effectué conformément au code national de l'électricité des États-Unis ANSI/NFPA 70-1999 et aux codes locaux de l'électricité. L'installation électrique doit être effectuée par un électricien qualifié accrédité.
3. ATTENTION : Pour réduire les risques de blessures, n'utilisez que les vis fournies avec la boîte électrique.
4. La boîte de sortie de courant et la structure de support doivent être solidement fixées et capables de supporter de manière sûre un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtes de sortie de courant homologuées cUL et portant la mention « Capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins ».
5. ATTENTION : Le ventilateur doit être installé avec un dégagement minimal de 2,13 m entre le bord de fuite des pales et le sol.
6. N'activez pas le sélecteur d'inversion lorsque les pales sont en mouvement. Le ventilateur doit être éteint et les pales immobiles avant d'inverser le sens de rotation des pales.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURE CORPORELLE, NE PLIEZ PAS LES SUPPORTS DE PALES (AUSSI APPELÉS « BRIDES ») PENDANT L'ASSEMBLAGE OU APRÈS L'INSTALLATION. NE PLACEZ PAS D'OBJETS DANS LA TRAJECTOIRE DES PALES.

1. Règles de sécurité

1. Ne pas placer d'objets dans la trajectoire des pales.
2. Pour éviter les blessures corporelles ou dommages au ventilateur ou d'autres objets, faites preuve de prudence en travaillant près du ventilateur ou en le nettoyant.
3. N'utilisez ni eau ni déter gents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière sec ou un linge légèrement humide conviennent en général pour le nettoyage.
4. Après avoir effectué les branchements électriques, retournez les conducteurs épissés vers le haut et insérez-les soigneusement dans la boîte électrique. Les fils doivent être écartés de façon à ce que le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement soient d'un même côté de la boîte électrique et le conducteur non mis à la terre de l'autre côté de la boîte électrique.
5. Les schémas électriques sont fournis à titre indicatif seulement. Les luminaires qui ne sont pas compris avec le ventilateur doivent être homologués cUL et porter une mention stipulant qu'ils peuvent être utilisés avec ce type de ventilateur. Les interrupteurs doivent être homologués cUL pour usage général. Consultez les instructions fournies avec les luminaires et les interrupteurs pour un assemblage correct.
6. Toutes les vis de pression doivent être vérifiées et resserrées au besoin avant l'installation.
7. AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc électrique, n'utilisez ce ventilateur avec aucun appareil de réglage de la vitesse transistorisé.
8. Pour une utilisation avec le contrôleur de vitesse UC7067RYE, fabriqué par Rhine Electronic Co., Ltd. uniquement.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UN INTERRUPTEUR/UNE COMMANDE ISOLÉ(E).

1 2 3 4 5 6 7 8 9 10 11

a b c

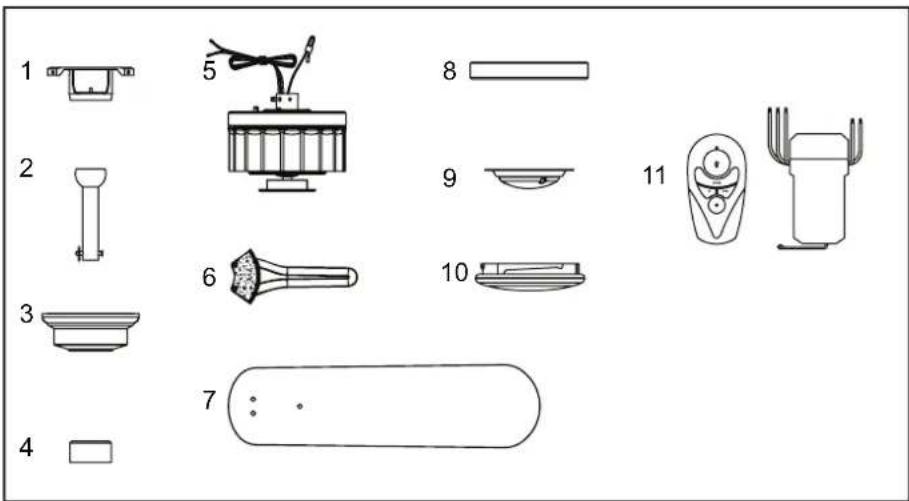

Déballez votre ventilateur et vérifiez le contenu de l'emballage. Les articles suivants devraient s'y trouver :

1. Support de fixation (à l'intérieur de la monture)
2. Ensemble boule/tige de suspension de 15,24 cm (goupille de suspension et goupille de verrouillage préfixées)
3. Monture avec anneau de monture (fixé)

4. Couvercle décoratif du collet du moteur

5. Moteur du ventilateur

6. Support de pale (5)
7. Pales (5)
8. Bac de luminaire
9. Adaptateur de luminaire
10. Abat-jour de luminaire
11. Émetteur et récepteur

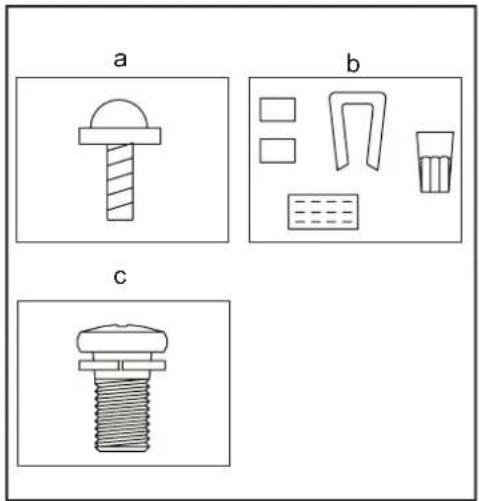

a. Quincaillerie de fixation des pales (16 vis pour la fixation des pales aux supports de pales)
b. Quincaillerie électrique et trousse d'équilibrage (3 capuchons de connexion en plastique, 1 trousse d'équilibrage des pales)
c. Quincaillerie de fixation des supports de pales (1 vis supplémentaire pour la fixation des supports de pale au moteur du ventilateur)

2. Déballage du ventilateur

Outils requis

Tournevis cruciforme ou à empreinte fendue, clé à molette, escabeau et coupe-fils.

Options d'installation

Si une boîte électrique n'est pas déjà installée, lisez les instructions suivantes. Coupez l'alimentation électrique en retirant les fusibles ou déclenchant les disjoncteurs.

Fixez la boîte électrique directement à la structure du bâtiment. Utilisez les pièces de fixation et les matériaux de construction appropriés. La boîte électrique et son support doivent être en mesure de supporter le plein poids du ventilateur en mouvement (soit au moins 15,9 kg [35 lb]). N'utilisez pas de boîtes électriques en plastique.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAP ABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT. LA PLUPART DES BOÎTES ÉLECTRIQUES UTILISÉES COURAMMENT POUR LE SUPPORT DE LUMINAIRES NE CONVIENNENT PAS AUX VENTILATEURS ET PEUVENT DEVOIR ÊTRE REMPLACÉES. EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.

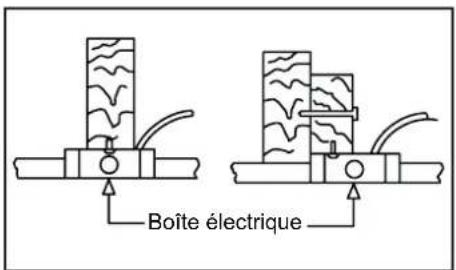

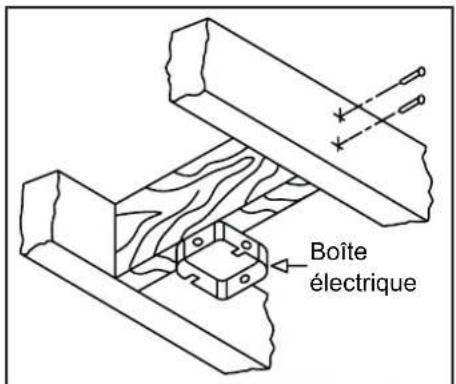

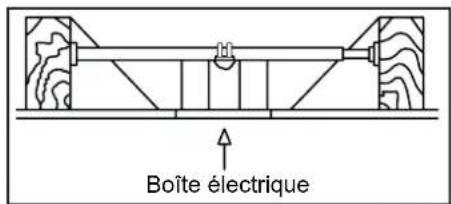

Les Figures 1, 2 et 3 illustrent les différentes façons d'installer la boîte électrique.

Boîte électrique

Figure 1

Boîte électrique

Figure 2

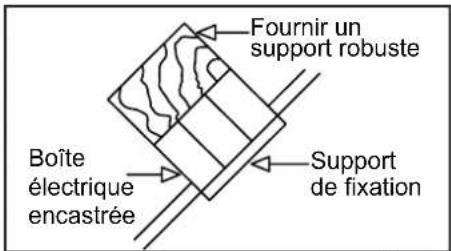

Fournir un support robuste Boîte électrique encastrée Support de fixation

Figure 3

Remarque : Une tige de suspension plus longue peut s'avérer nécessaire pour maintenir une distance correcte entre les pales et le plafond dans le cas d'une installation sur un plafond présentant une forte pente. L'angle maximal permis est de 20°. Si la monture touche la tige de suspension, retirez le couvercle inférieur décoratif de la monture et faites tourner la monture à 180° avant de la fixer au support de fixation.

Boîte électrique

Figure 4
Pour suspendre le ventilateur là où il y a déjà un luminaire mais pas de solive, utilisez une barre de suspension comme illustré à la Figure 4.

3. Installation du ventilateur

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes suivantes pour suspendre le ventilateur correctement.

REMARQUE : Ce ventilateur est recommandé pour une installation standard au plafond à l'aide de la tige de suspension fournie avec le ventilateur. Pour une installation au plafond de type normal avec la tige de suspension de 15,24 cm, la distance entre le plafond et le dessous des pales du ventilateur sera d'environ 35,56 cm.

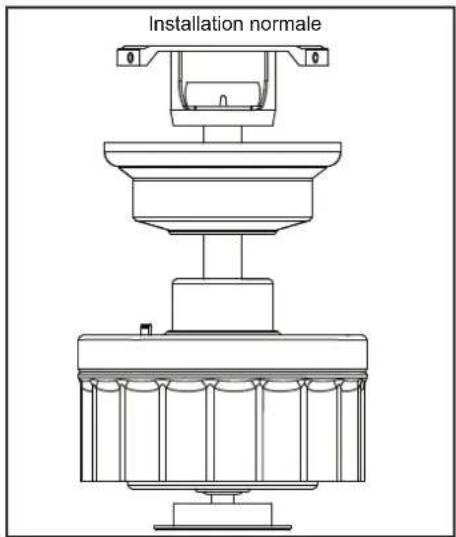

Installation normale au plafond

1. Retirez l'anneau de monture de la monture en le tournant dans le sens antihoraire jusqu'à ce qu'il soit déverrouillé. (Figure 5)
2. Retirez le support de fixation de la monture en desserrant les quatre vis sur le dessus de la monture. Retirez les deux vis sans empreinte fendue et desserrez les vis à empreinte fendue. Cette étape permettra de retirer le support de fixation. (Figure 6)
3. Retirez la goupille de suspension et la goupille de verrouillage de la tige de suspension.
4. Faites passer les fils sortant du dessus du moteur du ventilateur par le couvercle décoratif du collet du moteur puis par l'anneau de monture. Assurez-vous que les ouvertures en fente sont orientées vers le haut. Faites passer les fils à travers la monture et ensuite à travers l'ensemble boule/tige de suspension. (Figure 7)

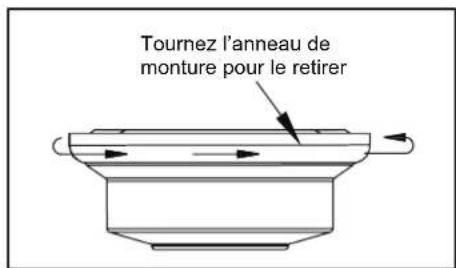

Tournez l'anneau de monture pour le retirer

Figure 5

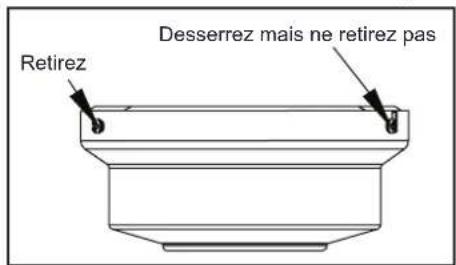

Retirez Desserrez mais ne retirez pas

Figure 6

1. Desserrez, sans les retirer, les vis de pression du collet sur le dessus du boîtier du moteur.

2. Alignez les trous au bas de la tige de suspension avec les trous du collet sur le dessus du boîtier du moteur. (Figure 7) Insérez avec précaution la goupille de suspension dans les trous du collet et de la tige de suspension. Faites attention à ne pas coincer les fils à l'intérieur de la tige de suspension avec la goupille de suspension. Insérez la goupille de verrouillage dans le trou près de l'extrémité du boulon jusqu'à ce qu'elle se bloque en place, tel qu'indiqué dans le médaillon circulaire de la Figure 7.

3. Reserrez les vis de pression sur le collet sur le dessus du boîtier du moteur.

4. Assurez-vous que l'œillet est correctement fixé sur le couvercle du collet. Glissez ensuite le couvercle du collet sur la tige de suspension jusqu'à ce qu'il repose sur le boîtier du moteur. Assurez-vous que la monture et le couvercle du collet sont correctement orientés.
5. Passez à la section « Installation du ventilateur ».

AVERTISSEMENT

LE VENTILATEUR POURRAIT SE DESSERRER ET POSSIBLEMENT TOMBER SI LES VIS DE PRESSION NE SONT PAS BIEN SERRÉES LORS DE L'ÉTAPE7.

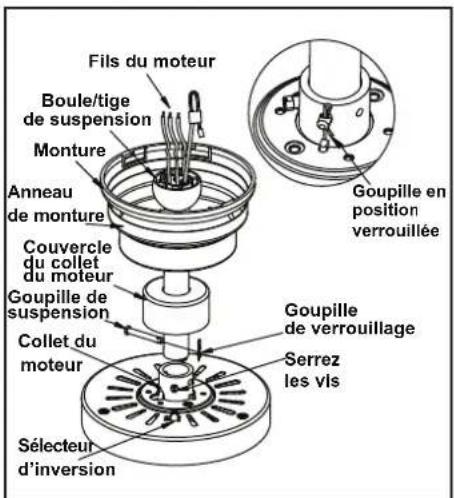

Fils du moteur Boule/tige de suspension Monture Anneau de monture Couvercle du collet du moteur Goupille de suspension Collet du moteur Sélecteur d'inversion Goupille en position verrouillée Goupille de verrouillage Serrez les vis

Figure 7

Installation du ventilateur sur la boîte électrique

1. Faites passer les fils d'alimentation de 120 volts par l'orifice central du support de fixation au plafond, tel qu'indiqué sur la Figure 8.
2. Fixez le support de fixation au plafond à la boîte électrique à l'aide des vis de montage fournies avec la boîte électrique. Notez que le côté plat du support de fixation est dirigé vers la boîte électrique. (Figure 8)
3. Serrez bien les deux vis sur la boîte électrique.
4. Soulevez avec précaution l'ensemble du ventilateur vers le support de fixation au plafond. Assurez-vous que la languette du support de fixation est correctement placée dans le sillon de la boule de suspension. (Figure 9)

AVERTISSEMENT

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE/TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DU SUPPORT DE FIXATION DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAIT ÊTRE ENDOMMAGÉ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

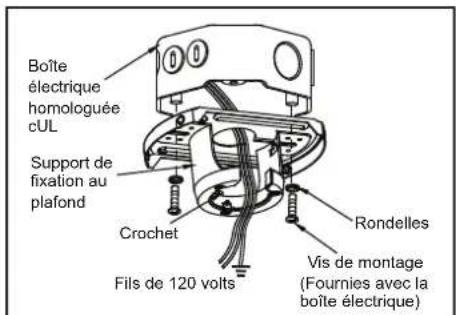

Boîte électrique homologuée cUL Support de fixation au plafond Crochet Fils de 120 volts Rondelles Vis de montage (Fournies avec la boîte électrique)

Figure 8

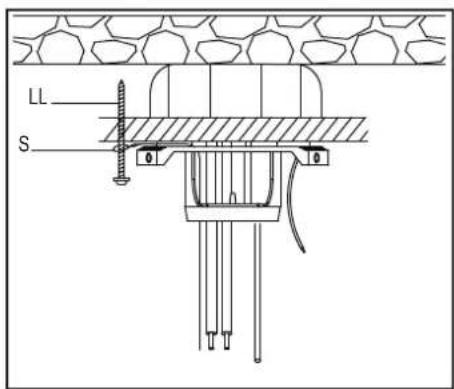

Installation du câble de sécurité

1. Vissez la vis à bois(LL) (non fournie) dans le plafond.
2. Enfilez la boucle terminale du câble de sécurité (S) sur la vis à bois, puis serrez bien la vis ou reliez le câble de sécurité directement à la boîte électrique. (Figure 10)

LL S

Figure 10

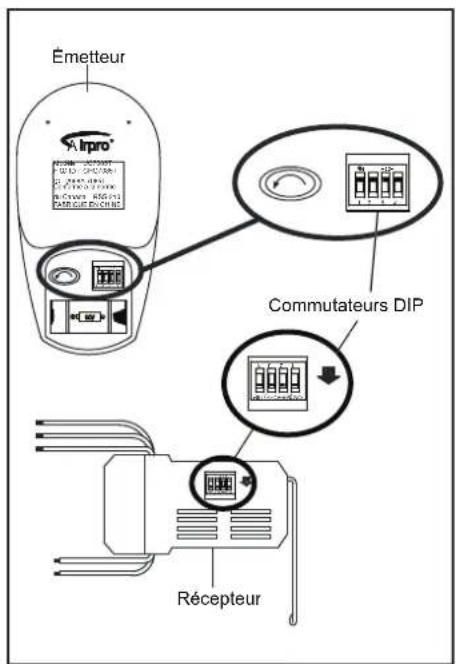

Réglage des codes

Cet appareil dispose de 16 différentes combinaisons de codes, afin d'empêcher toute interférence provenant d'autres dispositifs de télécommande tels qu'un ouvre-porte de garage, un système d'alarme d'automobile ou un système de sécurité.

Pour régler les codes, procédez comme suit :

1. Réglage du code sur l'émetteur :

a. Retirez le couvercle du compartiment à piles situé au dos de l'émetteur.

b. Faits glisser les interrupteurs de code selon votre choix de position haute ou basse (le réglage en usine est haut).

c. Remettez le couvercle du compartiment à piles sur le compartiment à piles de l'émetteur.

1. Réglage du code sur le récepteur :

a. Faites glisser les interrupteurs de code à la même position que celle de votre émetteur.

Émetteur A lpro® Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteur Émetteurs DIP Émetteurs DIP Émetteurs DIP Émetteurs DIP Récepteur

Figure 11

1. Réglage du code

Connexions électriques

N'OUBLIEZ PAS de couper l'alimentation électrique. Si vous pensez ne pas avoir les connaissances ou l'expérience nécessaires en matière de câblage, confiez l'installation du ventilateur à un électricien accrédité.

Suivez les étapes ci-dessous pour brancher le ventilateur au câblage de la maison. Utilisez les capuchons de connexion fournis avec le ventilateur et la télécommande. Assurez les connexions avec du ruban isolant. Assurez-vous qu'il n'y a aucun fil ou connexion desserré(e). (Figure 12)

1. Connectez le conducteur de mise à la terre du circuit d'alimentation électrique de 120 volts (ce conducteur est soit dénudé, soit entouré d'une gaine verte) au(x) fil(s) vert(s) de mise à la terre du ventilateur (Figure 12).
2. Connectez le fil blanc du moteur du ventilateur au fil blanc du récepteur au moyen d'un capuchon de connexion (Figure 12).
3. Connectez le fil noir du moteur du ventilateur au fil noir du récepteur au moyen d'un capuchon de connexion (Figure 12).

4. Connectez le fil bleu du moteur du ventilateur au fil bleu du récepteur au moyen d'un capuchon de connexion (Figure 12).

5. Connectez le fil noir du récepteur au fil d'alimentation noir (sous tension) au moyen d'un capuchon de connexion (Figure 12).

6. Connectez le fil blanc du récepteur au fil blanc d'alimentation (neutre) au moyen d'un capuchon de connexion (Figure 12).
7. Après avoir connecté les fils, séparez-les de façon à ce que les fils vert et blanc soient d'un côté de la boîte électrique et que le fil noir soit de l'autre côté.
8. Tournez les capuchons de connexion vers le haut et poussez les fils à l'intérieur de la boîte électrique avec précaution.

NOTE

UTILISEZ LES CAPUCHONS DE CONNEXION EN PLASTIQUE FOURNIS AVEC VOTRE VENTILATEUR. ASSUREZ LES CAPUCHONS DE CONNEXION AVEC DU RUBAN ISOLANT ET VÉRIFIEZ QU'IL N'Y A AUCUN FIL OU CONNEXION DESSERRÉ(E).

AVERTISSEMENT

CHACUN DES CAPUCHONS DE CONNEXION FOURNIS AVEC CE VENTILATEUR EST CONÇU POUR RECEVOIR AU PLUS UN FIL DE CÂBLAGE DOMESTIQUE DE CALIBRE 12 ET DEUX FILS PROVENANT DU VENTILATEUR. SI LE CALIBRE DU FIL DE CÂBLAGE DOMESTIQUE EST SUPÉRIEUR À 12 OU S'IL Y A PLUS D'UN FIL DE CÂBLAGE DOMESTIQUE À BRANCHER AU CÂBLAGE DU VENTILATEUR, CONSULTÉZ UN ÉLECTRICIEN POUR CONNAÎTRE LA TAILLE DE CAPUCHONS DE CONNEXION À UTILISER.

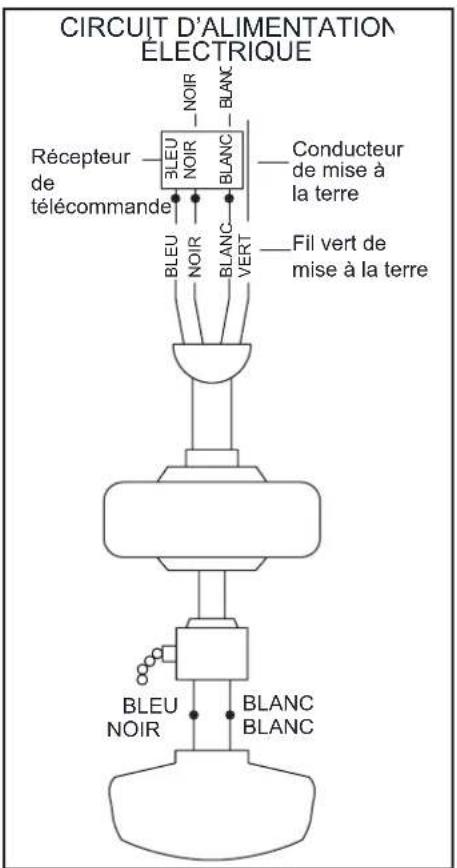

CIRCUIT D'ALIMENTATION ÉLECTRIQUE Récepteur de télécommande 3LEU NOIR BLANC BLANC NOIR BLANC VERT Conducteur de mise à la terre Fil vert de mise à la terre BLEU NOIR BLEU BLANC BLANC

Figure 12

Achèvement de l'installation

INSTALLATION NORMALE AU PLAFOND

AVERTISSEMENT

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DU SUPPORT DE FIXATION DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION, LE CÂBLAGE POURRAIT ÊTRE ENDOMMAGÉ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

1. Alignez les fentes de blocage de la monture au plafond et les deux vis du support de fixation. Poussez la monture pour engager les vis dans les fentes et tournez dans le sens horaire pour verrouiller le tout en place. Serrez immédiatement les deux vis de montage à fond.
2. Placez les deux autres vis de montage dans les orifices de la monture et vissez-les bien.
3. Installez l'anneau de monture décoratif en alignant les fentes de l'anneau avec les vis de la monture, Tournez l'anneau dans le sens horaire pour le verrouiller en place.
4. Les pales du ventilateur peuvent désormais être installées.

Installation des pales du ventilateur

REMARQUE : Les pales de ce ventilateur sont réversibles. Vous pouvez ainsi choisir la finition qui s'agence au mieux avec votre décor.

1. Fixez la pale au support de pale au moyen des vis, comme illustré dans la Figure 13. Insérez une vis dans le support. Répétez l'opération pour les deux autres vis.
2. Serrez bien chacune des vis.
3. Fixez les pales au moteur en insérant la tige d'alignement dans la fente située au bas du moteur, puis en serrant les vis du moteur. Veuillez noter que les vis du moteur sont préinstallées sur les supports de pale (Figure 14).
4. Répétez les étapes 1, 2 et 3 pour les autres pales.

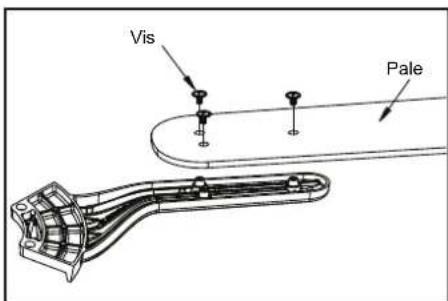

Vis Pale

Figure 13

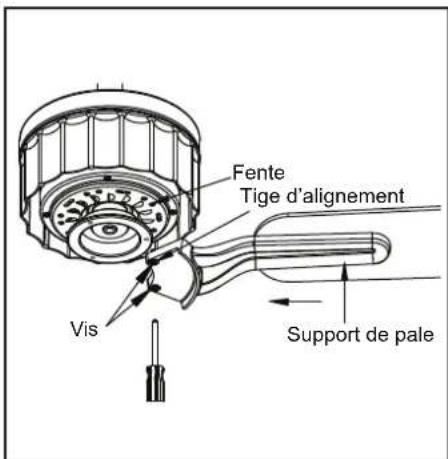

Fente Tige d'alignement Vis Support de pale

Figure 14

Équilibrage des pales

Les pales sont toutes regroupées par poids. En raison de la variation de densité du bois naturel, il se peut que le ventilateur oscille, et ce, même si les pales sont équilibrées en poids.

Les étapes suivantes devraient permettre de corriger l'oscillation du ventilateur. Effectuez une vérification après chacune des étapes.

1. Vérifiez si toutes les vis des pales sont bien serrées.
2. La plupart des problèmes d'oscillation sont causés par la hauteur inégale des pales. Vérifiez la hauteur des pales en choisissant un point au plafond, au-dessus de l'extrémité de l'une des pales. Mesurez la distance entre un point au centre de chaque pale et ce point au plafond. Mesurez cette distance de la façon illustrée à la Figure 14. Faites tourner le ventilateur pour que la pale suivante soit en position pour la mesure. Répétez pour chaque pale. Les écarts de mesures devraient être inférieurs à 3,17 mm. Faites fonctionner le ventilateur pendant 10 minutes.
3. Assurez-vous que la monture est bien serrée sur le support de fixation au plafond et que le support de fixation au plafond est également solidement serré sur la boîte électrique.
4. L'échange réciproque de pales adjacentes peut redistribuer le poids et résulter en un fonctionnement plus en douceur.
5. Utilisez le nécessaire d'équilibrage des pales fourni si les pales oscillent toujours.

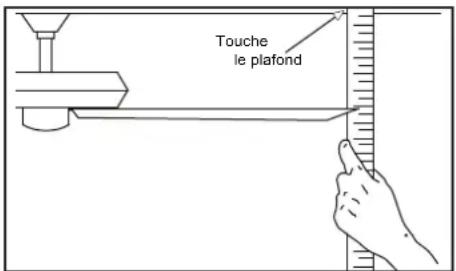

Touche le plafond

Figure 15

Installation du bac/de l'adaptateur/de l'abat-jour

ATTENTION - Pour réduire les risques de choc électrique, débranchez le circuit d'alimentation électrique au ventilateur avant d'installer le luminaire.

1. Desserrez, sans les retirer, deux des trois vis de montage du moteur du ventilateur; retirez une vis de montage. (Figure 16)
2. Poussez le bac de luminaire vers le haut jusqu'au moteur du ventilateur, de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou de serrure. Tournez le bac de luminaire dans le sens horaire et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 1 et serrez-la fermement. (Figure 16)

3. Retirez une vis du bac de luminaire et desserrez mais ne retirez pas les deux autres vis. Connectez les fils de l'adaptateur de luminaire aux fils provenant du moteur du ventilateur en branchant les fiches d'adaptation moulées ensemble. Insérez soigneusement tous les fils et les épissures dans le capuchon d'interrupteur. (Figure 17)

4. Poussez l'adaptateur de luminaire vers le haut, de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou de serrure. Tournez l'adaptateur de luminaire dans le sens horaire et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 3 et serrez-la fermement. (Figure 17)

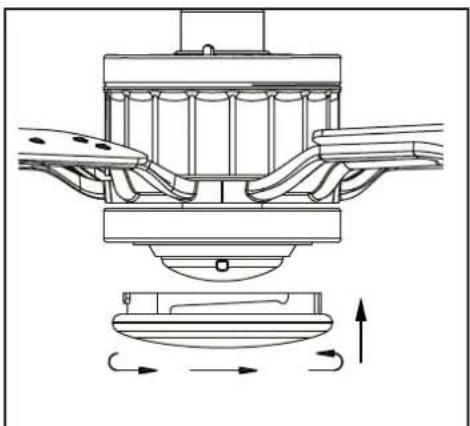

5. Placez l'abat-jour, en alignant les trois parties plates en haut de l'abat-jour avec les trois crans relevés du bac de luminaire. Tournez l'abat-jour dans le sens horaire jusqu'à ce qu'il s'arrête. (Figure 18)

NOTE-
VÉRIFIEZ RÉGULIÈREMENT QUE L'ABAT-JOUR RÉSISTANT AUX BRIS EST COMPLÈTEMENT VISSÉ DANS LE SENS HORAIRE DANS LE BAC DE LUMINAIRE.

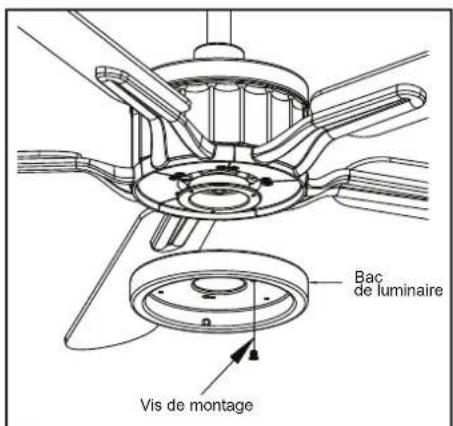

Bac de luminaire Vis de montage

Figure 16

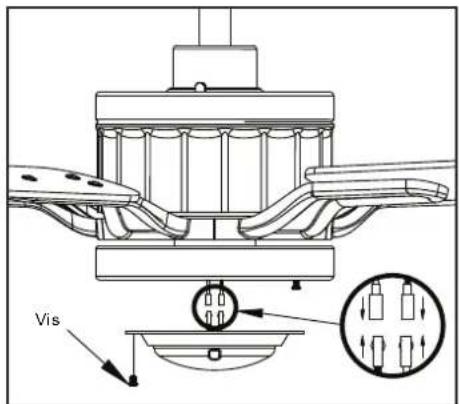

Vis

Figure 17

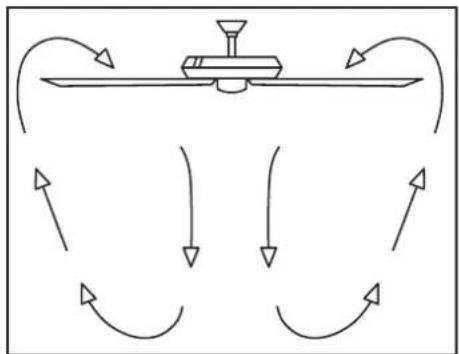

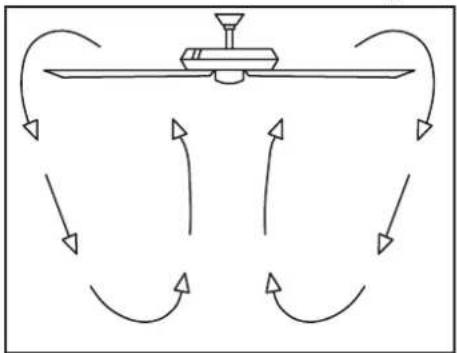

Les réglages pour temps chaud ou frais varient notamment en fonction de la taille de la pièce, de la hauteur du plafond, du nombre de ventilateurs dans la pièce, etc.

Le ventilateur est expédié avec le commutateur d'inversion réglé pour faire circuler l'air vers le bas. Pour inverser la direction du débit d'air, il suffit d'étcindre le ventilateur, d'attendre que les pales s'immobilisent complètement, puis de glisser le commutateur d'inversion (situé en haut du boîtier du moteur, voir la Figure 7 à la page 4) en position inverse et de remettre le ventilateur en marche. Les pales du ventilateur tourneront dans la direction inverse et le débit d'air sera dirigé vers le haut.

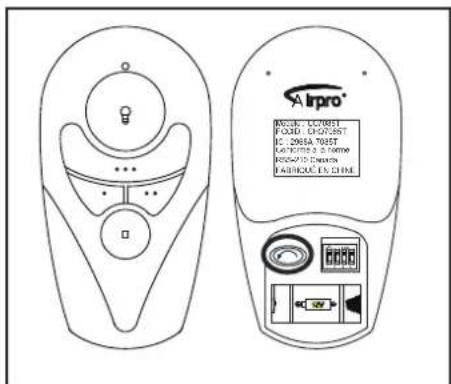

Télécommande - Le ventilateur est muni d'une télécommande pour contrôler la vitesse et le luminaire de votre nouveau ventilateur de plafond (Figure 19).

Touche- •••• Vitesse élevée

Touche- ●● Vitesse moyenne

Touche- ● Vitesse faible

Touche- Luminaire allumé/éteint et gradateur (appuyez sur et maintenez pour réduire la

Touche- ■ Ventilateur éteint

Airpro MODEL: CC065T FORD: CH0728ST IC: 2965A 7005T KONTO: 3.2-500000 RDC0710: 240000 FABRIQUE EN CHINE

Figure 19

Par temps chaud - (marche avant) Un débit d'air descendant crée un courant d'air rafraîchissant, comme illustré à la Figure 20. Ce qui permet d'utiliser un réglage de climatisation plus élevé sans nuire à votre confort.

Par temps frais - (marche arrière) Un débit d'air ascendant fait descendre l'air chaud du plafond, comme illustré à la Figure 21, Ce qui permet d'utiliser un réglage de chauffage plus bas sans nuire à votre confort.

Figure 20

Figure 21

11. Utilisation du ventilateur

Entretien du ventilateur

Voici quelques suggestions pour l'entretien de votre ventilateur.

1. En raison du mouvement naturel du ventilateur, certains raccords peuvent se desserrer. Vérifiez les raccords de support, les supports et les fixations des pales deux fois par an. Vérifiez qu'ils sont solidement fixés. (il n'est pas nécessaire d'enlever le ventilateur du plafond).
2. Nettoyez le ventilateur régulièrement pour conserver son aspect neuf au fil des années. N'utilisez pas d'eau car cela risque d'endommager le moteur ou le bois, ou même de provoquer un choc électrique. Utilisez uniquement une brosse douce ou un linge non pelucheux afin d'éviter d'égratigner le fini. Le revêtement est recouvert d'une laque afin d'en réduire la décoloration ou le ternissement. Avertissement - Assurez-vous que l'alimentation électrique est coupée avant de nettoyer le ventilateur.
3. Vous pouvez appliquer une fine couche de produit à polir sur le bois pour le protéger et l'embellir. Masquez les petites égratignures avec un peu de cirage.
4. Il n'est pas nécessaire de lubrifier le ventilateur. Le moteur est doté de roulements scellés à graissage permanent.

Dépannage

Problème

Le ventilateur ne se met pas en marche.

Le ventilateur est bruyant.

Solution

1. Vérifiez les fusibles ou les disjoncteurs principaux ou divisionnaires
2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions dans le boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.

3. Vérifiez les piles de l'émetteur. Est-ce que le voyant DEL rouge est allumé? L'émetteur est-il situé suffisamment près du ventilateur? (La portée normale est de 3 à 6 m). Les réglages des commutateurs DIP sont-ils les mêmes sur l'émetteur (télécommande) et le récepteur? N'OUBLIEZ PAS DE COUPER L'ALIMENTATION ÉLECTRIQUE AVANT DE VÉRIFIER LE RÉGLAGE DES COMMUTATEURS DIP DU RÉCEPTEUR.

4. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

5. Assurez-vous que les vis qui fixent les supports de pales au moyeu du moteur sont bien serrées.
6. Assurez-vous que les capuchons de connexion ne s'entrechoquent pas ou ne se battent pas contre la paroi intérieure du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation électrique est coupée.
7. Accordez une période de « rodage » de 24 heures. La plupart des bruits d'un ventilateur neuf disparaissent au cours de cette période.
8. Si le luminaire est utilisé, assurez-vous que les vis des abat-jour en verre sont bien serrées. Veillez également à ce que l'ampoule soit bien vissée.
9. Assurez-vous que la monture se trouve à une courte distance du plafond. Elle ne doit pas être en contact avec le plafond.
10. Assurez-vous que la boîte électrique est bien fixée et que des coussinets isolants en caoutchouc ont été installés entre le support de fixation et la boîte électrique.

AVERTISSEMENT

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE A ÉTÉ COUPÉE AU TABLEAU DE DISTRIBUTION AVANT DE TENTER D'EFFECTUER UNE RÉPARATION. CONSULTEZ LA SECTION « CONNEXIONS ÉLECTRIQUES ».

12. Entretien du ventilateur et dépannage

TAILLE DU VENTILATEUR	VITESSE VOLTS		PUISSANCE CONSOMMÉE PAR LE VENTILATEUR (SANS LUMINAIRE) WATTS	DÉBIT D'AIR PI3/MIN	RENDEMENT ÉNERGÉTIQUE DU DÉBIT D'AIR (PLUS ÉLEVÉ EST MIEUX) PI3 PAR MIN/WATT	POIDS NET	POIDS BRUT	PIEDS CUBES
137 cm	Faible	120 61 5553	11 2364 2	5		8.96 kg	10.16 kg	1,74
	Élevée		91

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Tous droits réservés

13. Caractéristiques
