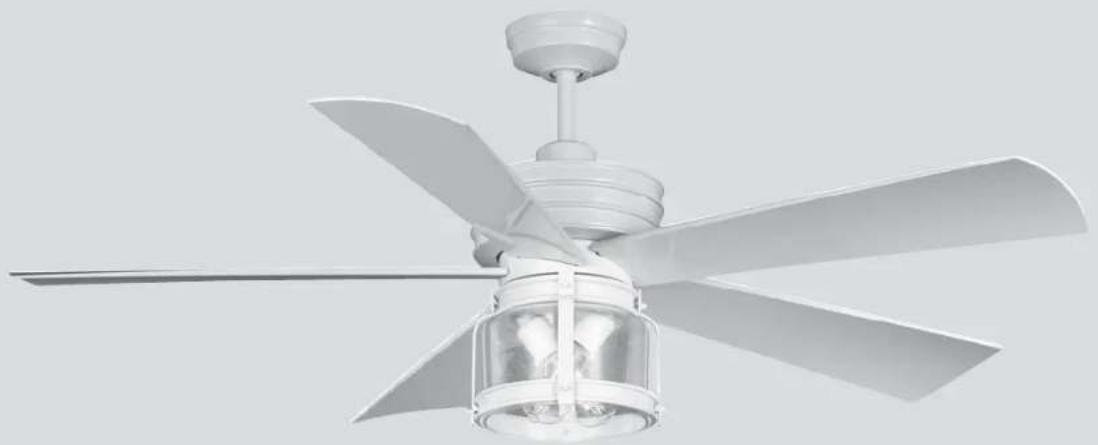

MODE D'EMPLOI P250011 Progress Lighting
Manuel d'installation du ventilateur de plafond

93133620_A
P250011
Garantie à vie limitee
Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont excents de défauts électriques ou mécaniques tant que l'acheteur initial est propriété du ventilateur. Les interrupteurs à chânette, les interrupteurs inverseurs, les condensateurs et les finis metalliques sont garantis contre les défauts de matériel ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la presente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologues ENERGY STAR® peuvent s'appliquer.
Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progrss Lighting dotes d'une source lumineuse a DEL intégrée sont garantis contre les défauts de matériel et de fabrication causant le non fonctionnement de la source lumincec selon les specifications pendant (i) cin (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidencies unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidencies multifamiliales et pour les utilisations commerciales. Les ampôules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabrant. Les ampôules autres qu'à DEL ne sont assorted d'aucune garantie.
En fournissant la preuve d'achat, l'acheteur initial peut returner le ventilateur défectieux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplace. Àpres 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.
Main-d'oeuvre et expedition exclus. La presente garantie ne couve par les coûts et les frais associés à la main-d'oeuvre (y compris, sans s'y limiteur, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.
La presente garantie ne s'applique pas en cas de perte ou de dommage decouulant (i) de l'usure normale, de l'alteration ou d'un usage incorrect, abusif ou négigient ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inéadique ou une surtension, l'utilisation de pieces ou d'accessoires inéquats, une réparation non autorisée (effectue ou tentée) ou l'omission d'entretenir le ventilateur.
LES GARANTIES QUI PRÉCÉDENT ENONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIE À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPECAUX, ACCESSOIRES OU CONSECUTIFS) ATTRIBUABLES À LA DÉFECTUOSITE DU PRODUIT, QU'ILS SOIENT LIES À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRESENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITE MARCHANDE, D'UTILITE À UNE FIN PARTICULIERÉ OU D'ABSENCE DE CONTREFAÇON.
Cerains Etats ne permectt pas de limitation a la durc e implicite d'une garantie ou d'exclusion ou de limitation des dommages accessoires ou consecutifs. Par consequent, les limitations ci-dessus pourraient ne pas s'appliquer
Date de l'achat
Magasin
N^o de modulo
N^o de série
N^ du fournisseur 109226
785247000000
785247000000
785247000000
PROGRESS LIGHTING
Régles de sécurité 1.
Déballer notre ventilateur 2
Installation du ventilateur 3.
Installation de la luminaire led et l'abat-jour en verre 9.
Le fonctionnement de votre transmetteur 10.
Entretien du ventilateur. 11
Recherche des pannes. 13
Specifications. 14
Table des matieres
- Pour réduire les risques de décharge électrique, s'assurer que l'électricité est coupée au disjoncteur ou au boitier de fusibles avant de commencer.
- Tous les cablages doivent se conformer au Code National de Electricite et aux normes electriques locales. L'installation électrique doit être effectuee par un electricien licencié qualifie.
- Le boitant de prise et son support doit etre attaches correctement et capables de supporter fiablement un poids minimum de 15.8kg (35 livres).Utiliser seulement les boitiers de prise homologues par IcUL et portant l'etiquette "POUR LE SUPPORT DE VENTILATEUR".
- Le ventilateur doit être monté à une hauteur minimum de 2.1m (7 pieds) entre le bord de fuite des ailettes et le sol.
- Eviter de placer des objets en travers des ailettes.
- Pour éciter les blessures ou les dommages du ventilateur et autres articles, faire attention en travaillant sur le ventilateur ou en le nettoyant.
- Ne pas utiliser d'eau ou de dénergent pouc nettoyer le ventilateur ou ses ailettes. Un chiffon de poussière sec ou un chiffon légarement humide suffit pour la plupart des nettoyagcs.
- Àpres le branchement électrique, las epissures de conducteurs doivent être orientées vers le haut et poussées soignement dans le boîtier de prise. Les fils doivent être éloignés les uns des autres, et le conducteur mis à la terre et le conducteur de mise à la terre de l'apparil doivent être placés sur un cote du boîtier de prise.
- Toutes les vis de réglage doivent être vérifiées et ressérer si nécessaire avant l'installation.
- Adapté pour une utilisation avec la commande de vitesse à l'état solide.
1. Règles de sécurité
- Cet apparéil contient des émetteurs/recepteurs exempêts de licence conformés aux RSS, les innovations exemplées de licence de Science et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes:
(1) Cét appareil ne doit pas cause d'interférences.
(2) Cet apparéil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l' apparéil.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUÉS DE BLESSURE, NE PLIEZ PAS LES SUPPORTS DE PALE (AUSSI APPELÉS BRIDES) PENDANT L'INSTALLATION DES CROCHIETS, L'ÉQUIBLBRADE DES PALES OU LE NETTOYAGE DU VENTILATEUR.
AVERTISSEMENT
AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, DE DECHARGE ÉLECTRIQUE, DE BLESSURE CORPORELLE, INSTALLER A UN BOITE DE SORTTE CAPABLE DE « SOUTENIR UN VENTILATEUR DE 15,8 KG (35 LB) OU MOINS » ET UTILISER LES VIS D'INSTALLATION COMPRISES AVEC LA BOITE DE SORTTE. LA PLUPART DES BOITES DE SORTTE UTILISÉES POUR SOUTENIR LES LUMINAIRES SONT INADAPTÉES AU SOUTIEN D'UN VENTILATEUR ET POURRAIENT EXIGER UN REMPLACEMENT. À CAUSE DE L'INSTALLATION COMPLEXE DE CE VENTILATEUR, NOUS RECOMMANDONS LES SERVICES D'UN MAITRE ÉLECTRIEN.
AVERTISSEMENT
LOFFICE DE LEFFICACTE ENERGETIQUE DU CANADA EXIGE QUE CE VENTILATEUR SOIT MUNI DUN DISPOSITIF DE LIMITATION DE 70 W. SI L'AMPOULE EXCEDE 70 W, LE LUMINAIRE DU VENTILATEUR DE PLAFOND S'ETEINDRA AUTOMATIQUEMENT.
REMAROUE
LIRE ET CONSUMER CES INSTRUCTIONS

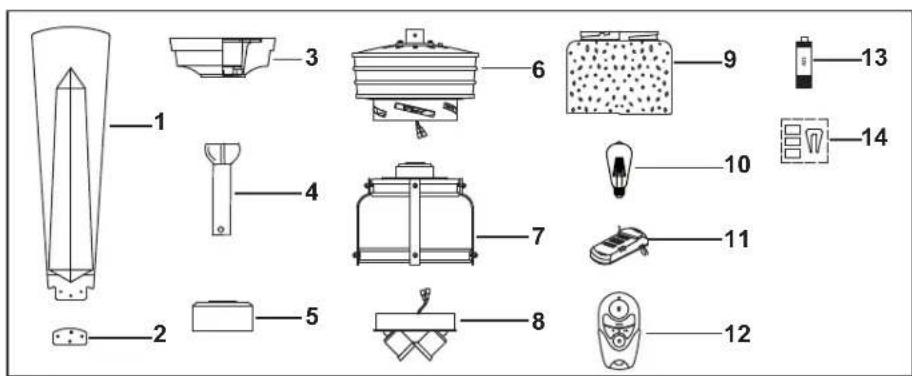

Déballez votre ventilateur et vérifie le content de l'emballage. Vous devriez partager les éléments suivants:

-
Ensemble de lames (5)
-
Luminaire
-
Plaques de maintien de lame (5)
-
Abat-jour en verre
-
Assemblage du balfaquin
-
Ampoules LED 7 watts (2)
-
Assemblage de boule et de tiges
-
Récepteur avec 6 écrous de plastique
-
Couverele de collier
-
Transmetteur + support + 2 vis de montage
-
Assemblage du moteur de ventilateur
-
Pile de 12V
-
Assemblage du cadre en verre
-
Kit de balancement
-
Desserrez les parties contenus dans un sac :
a. Matériel de montage
Connecteurs de fil en plastique (3Pcs.)
b. Matériel de fixation de pales
16 vis et rondelles de blocage
Déballer votre ventilateur 2.
Outils nécessaires
Tournevis Phillips, tournevis à lame plate, clé régable, marchepied et couteau à fil.
Options de montage

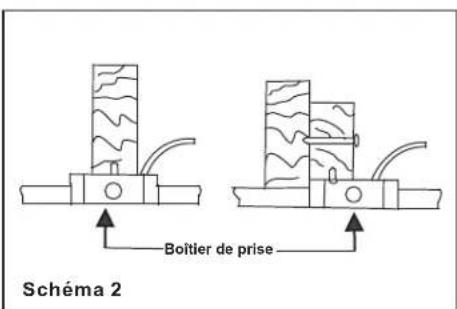

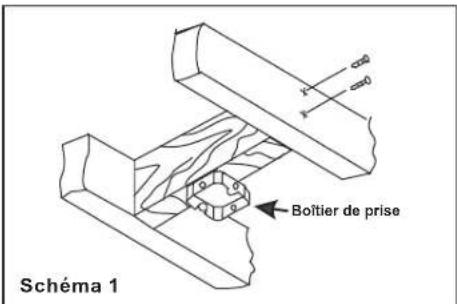

S'il n'existe pas de boitier de montage, il faut dire les instructions suivantes. fusibles ou en coupant les disjoncteurs. Debrancher le courant en retardant les.
Attacher le boitier de prise directement sur la structure du bathtub. Utiliser des attaches et des materiaux de construction appropriés. Le boitier de prise et son entérieur le poids dynamique du support doivent être capables de supporter ventilateur (au moins 15.9kg 35 livres). Ne pas utiliser de boitier de prise en plastique.
AVERTISSEMENT
AFIN DE REDUIRE LE RISQUÉ D'INCENDIE, DE DEHARGE ELECTRIQUE ET DE BLESSURES CORPOELLES, N'UTILISER QUE DES BOITTS DU BRANCHEMENT ET JOCTÉTIES POUR LA
SUSPENSION DE VENTILATEURS Ainsi QUE I'S VIS DE MONTAGE FOURNIES AVEC CETTE BOITE, LES
BOITES DE BRANCHEMENT UTILISEES HABITUELLEMENT POUR LA SUSPENSION DE LUMINAIRIS NE CONVIENNENT PAS NÉCESSAIÉRMENT A LA SUSPENSION D'UN VENTILATFUR ET DEVRONT POSSIBLE ÉTRÉ REMPLACES. DANS LE DOUTE, CONSULTER UN ELECTRICIEN QUALITAIRE.

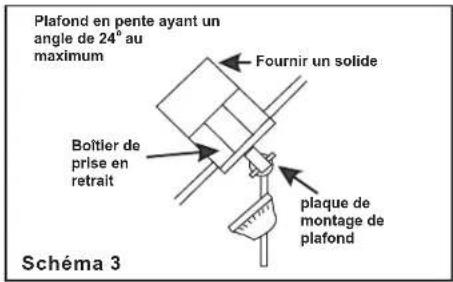

Remarque: L'installation de ventilateurs sur un plafond à pente force nécessite parfois l'utilisation de rallonge pour le tuyau de suspension afin de maintainir la distance admissible entre les pales et le plafond.

Our suspender le ventilateur à un endroit du plafond où il existe déjà un apparéil d'éclairage mais pas de poutrelle, une barre de suspension peut être nécessaire (voir Schema 4) (dépôncible chez vous détaillant Progress Lighting).
3. Installation du ventilateur
Installation du Ventilateur de Plafond
N'OUBLIEZ PAS de couper le courant. Veuillez suivre les étapes ci-dessous pour installer votre ventilateur correctement :

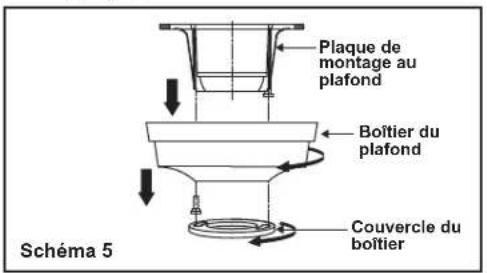

Etape No 1. Retirer le couvercle du dessous du boitier decoratif en tournant le couvercle dans les sens inverse des aiguilles d'une montre. (Voir schema 5)
Etape No 2. Retirez le support de suspension du pavillon en desserrant les deux vis à la base du support de suspension d'un demi-tour de la tête de vis et en tournant le pavillon dans le sens inverse des aiguilles d'une montre. (Voir schema 5)
Etape No 3. Faire passer les fils d'alimentation 120-volts à travers le trou central du support d'accrochage tel que démontré dans la schéma 6.

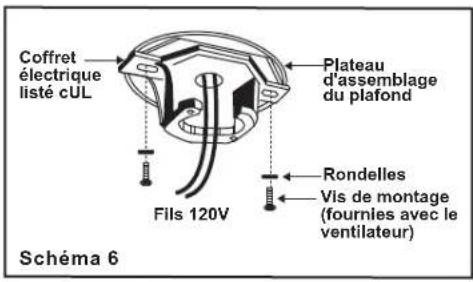

Etape No 4. Fixer le support d'acrocchage à la boite à prises du plafond à l'aide des vis et rondelles fournies avec votre ventilateur.

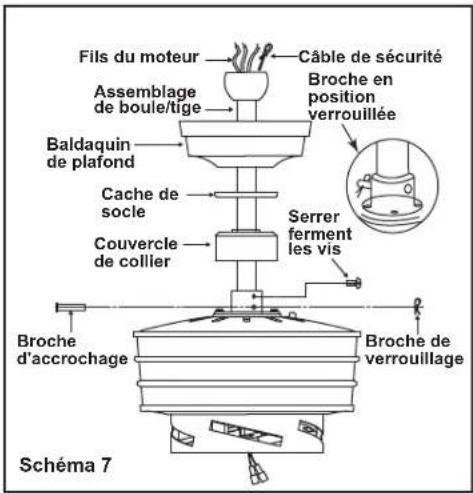

Etape No 5. Retirer la tige d'accrochage, la tige de blocage, ainsi que les vis d'ajustement du dessus du mecanisme du moteur.
Etape No 6. Faire passer les fils sortant du dessus du moteur de ventilateur à travers le couvrecle de collier, le couvrecle du boitier, le boitier et ensuite a travers la boule/tige de suspension. (Voir schema 7)
Etape No 7. Aligner les trou s à la base de la tige de suspension avec les trou dans le collet sur le dessus du boitier du moteur (voir schema 7).
Insérer avec prudence la tige d'accrochage à travers les trous situés dans le collet et dans la tige de suspension. Soyez prudent de ne pas Coincer la tige contre le cablage électrique situé à l'intérieur de la tige de suspension. Insérer la tige de blocage dans le trou pres du bout de la tige d'accrochage jusqu'à ce qu'elle s'enclenche en place d'un petit coup sec, tel que démontré dans l'encart circulaire de la schema 7.

Etape No 8. Serrer bien fermement les deux vis d'ajustement situées sur le dessus du moteur du ventilateur (schema 7).
Etape No 9. Placer la boule de la tige de suspension dans la cavité du support d'accrochage.

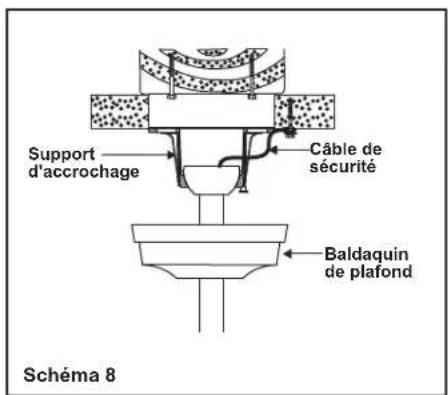

Etape No 10. Fixez le cable de sécurité à la structure du bâtiment avec une vis à bois. (vis à bois non fournic) (Fig. 8)




Effectuer les Connexions Électriques
AVERTISSEMENT
POUR EVITER TOUS RISQUES DE CHOC ELECTRIQUES, ASSUREZ-YOUS DE COUPER LE COURANT AU PANNEAU ELECTRIQUE PRINCIPAL AVANT D'EFECTUER LES CONNXIONS.
REMARQUEREMAROUE
LE VENTILATEUR DOIT ETRE INSTALLÉ À UNÉ DISTANCE MAXIMUM DE 6 METRES (20 PI) DE L'APPAREIL TRANSMETTEUR POUR UNE TRANSMISSION DU SIGNAL. ADEQUATE ENTRÉ L'APPAREIL EMETTEUR ET LE RECEPTEUR DU VENTILATEUR.
Si vous n'avez pas de connaissances ni d'expérience approfondies des fils et circuits électriques, faites installerer toute ventilateur par un électricien certify.

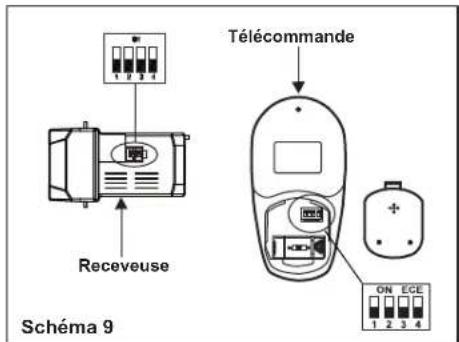

Cette télécommande est équipée de 16 combinaisons de codes afin de prévenir l'interfERENCE possible avec d'autres unités fonctionnant avec télécommandes. Les interrupteurs de fréquences de votre récepteur et transmetteur ont été préregliés à l'usine. Veillez vérifier pour vous assurer que les interrupteurs sur le transmetteur et le récepteur sont bel et bien dans la même position. Tout réglage de combinaison fera fonctionner le ventilateur en autant que le transmetteur et le récepteur sont sur la même position. (Séchéma 9)
-

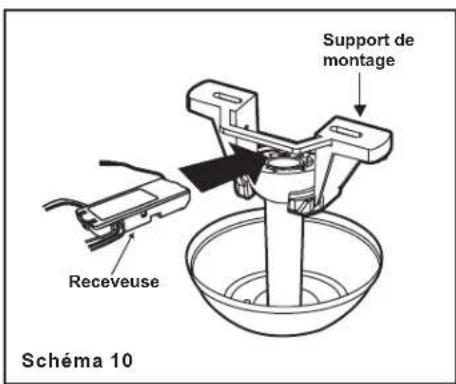

(Scheme 10) Insérez le récepteur dans le support de montage avec le côte plat du récepteur face au plafond
-

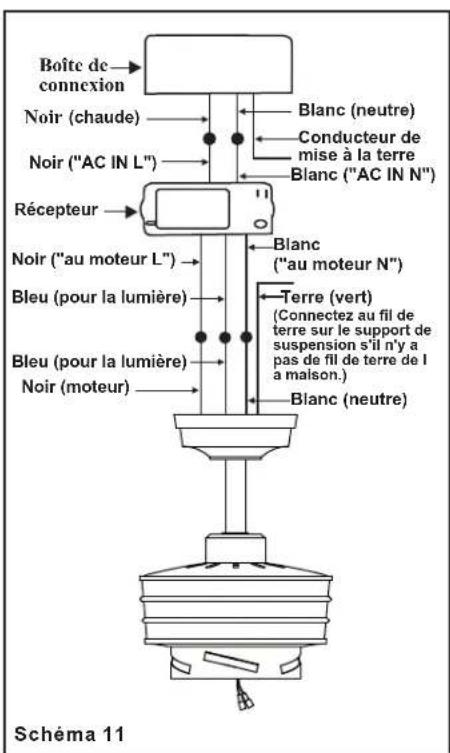

(Scheme 11) Connexions electriques du moteur au recepteur: Connectez le fil Noir du ventilateur au fil Noir marquee "TO MOTOR L". Connectez le fil Blanc du ventilateur au fil Blanc marquee "TO MOTOR N" du recepteur. Connectez le fil Bleu du ventilateur au fil Bleu marquee "For Bottom Light" du recepteur. Connectez le fil Orange du ventilateur au fil Orange du recepteur marquee "For Upper Light". Serrez les connexions des fils avec les écrous en plastiques fournis.
- (Scheme 11) Connexions du recepteur vers l'alimentation électrique de la maison: Raccorder le fil noir (charge) du plafond au fil noir marqué "AC in L" (AC dans L) du recepteur. Raccorder le fil blanc (neutre) du plafond au fil blanc marque "AC in N" (AC dans N) du recepteur. Fixer les connexions des fils à l'aide des écrous de retenue en plastique qui sont fournis.
- (Scheme 11) Si vous boite de connexion possède un fil de mise à la terre (fil de couleur verte ou de cuivre nu), veuillez le racorder aux fils de mise (à la terre du ventilateur; sinon, racorderez le fil de mise à la terre du support d'accrochage au montage au plafond. Fixer la connexion du fil à l'aide de l'écrou de retenue en plastique qui est fourni. ÀpRES avoir connecté les fils, veuillez les séparer afin que les fils vert et blanc soient situés sur un côté de la boite de connexion et que les fils noir et bleu soient situés sur l'autre côté. Veuillez ramener avec précaution des fils de connexion à l'intérieur de la boite de connexion.
PRECAUTION
N'UTILISEZ PAS CE VENTILATEUR AVEC UNE COMMANDE MURALE D'INTENSITE DECLAIRAGE.
AVENTISSEMENT
VERIFIEZ QUE TOUS LES RACCORDEMENTS DE FILS SOIENT BIEN SERRÉS, Y COMPRIS LA MISE A LA TERRE. ASSUREZ-VOUS ÉGALEMENT QU'AUCUN FIL NE SOIT VISIBLE AU NIVÉAU DES CAPUCHONS DE CONNECTION, À LA SEULE EXCEPTION DU CONDUCTEUR DE TERRE.



Terminer L'installation
Etape 1. Arrangez les connexions à l'intérieur de la boîte de câblage.

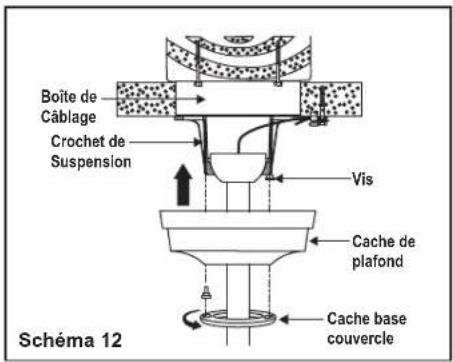

Etape 2. Faites glisser la cache de plafond sur le crochet de suspension et placez les trouss sur la cache de plafond au-dessus des vis sur le crochet de suspension. Tournez la cache de plafond jusqu'à ce qu'il se verrouille en place à la section étroite des trous de vis. (Séma 12)
Etape 3. Alignez le trou circulaire sur la cache de plafond avec le trou restant sur le crochet de suspension, puis fixez-le en serrant les deux vis de pression. Note: Ajustez les vis du cache de plafond si nécessaire afin que le cache de plafond et le cache base couvercle soient bien fixés.
AVERTISSEMENT
S'assurer que la languette au bas du bras d'accrochage soit positionnée correctement dans le socle de la boucle d'accrochage avant de relier le baldaquin au bras. Ne pas respecter cette procedure risque d'endommager sérieusement le circuit électrique.

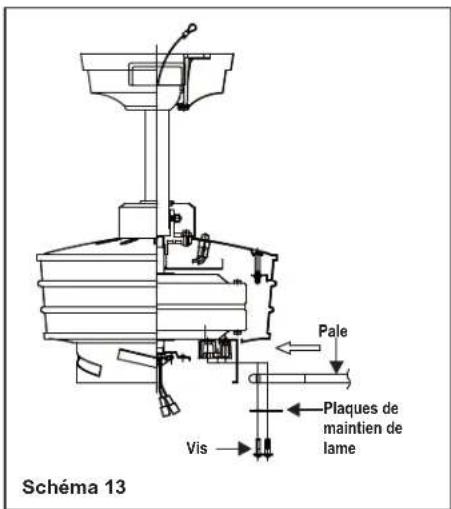

Fixation des pales du ventilateur
Etape 1. Insérez la pale à travers la fente du boitier du moteur. Aligner les troués de la pale et le support de pale, placer la plaque de support de pale sur la pale tel que démontré dans la schéma 13, en vous assurant que les troués soient également alignés et fixer en place à l'aide des rondelles de fibre et des vis fournies.
Etape 2. Resserrer chaque vis fermement, tout en vous assurant que la pale est droite.

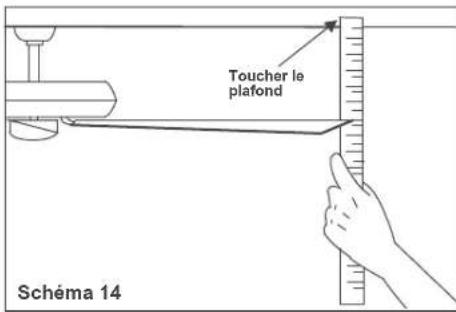

Comment équilibrer les pales
Toutes les lames sont regroupées par poids. Le ventilateur peut trembler même si les lames sont légères.
La procédure suivante permet de rectifier le tremblement du ventilateur. Vérifiez après chaque étape.
- Verifiez que toutes les lames et les vis de bras de lame soient bien securisées.
- La plupart des problèmes de tremblement du ventilateur sont liés à l'inegalité des lames. Vérifie ce niveau en selectionnant un point sur le plafond au-dessus d'une des lames. Mesurz la distance comme indiqué dans le Schéma 14. Tournez le ventilateur jusqu'à ce que la lame suivante soit bien positionné pour la mesure. Répétez pour chaque lame. Les mesures obtenues doivent être dans une limite de 1/8
-
Utilisez un kit de balancement de lame si vous constatcz encore un tremblement des lames.
-
Si les oscillations des ailettes sont toujours visibles, la permutation de deux ailettes adjacentes (l'une a cote de l'autre) peut redistribuer le poids et pourrait produit un fonctionnement plus uniforme.


Fixation des assemblage du cadre en verre

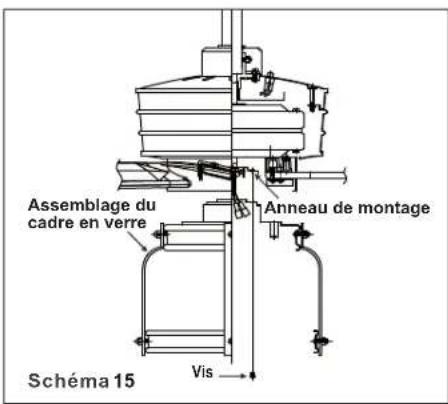

Étape 1. Retirer une des trois vis de l'anneau de montage et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)
Etape 2. Placer les troups principaux sur le assemblage du cadre en verre vis-à-vis les deux vis precedement desserrées sur l'anneau de montage, tourner le assemblage du cadre en verre jusqu'à ce qu'il se bloque en place dans la partie étroite des troups principaux. Fixer en serrant les deux vis precedement desserrées ainsi que celle precedement enlevée. (Scheme 15)

EMARQUE: Avant de commencer l'installation, débranchez l'alimentation en coupant le disjoncteur ou en retardant le fusible au tableau de fusibles. Etcindre à l'aide de l'interrupteur du ventilateur n'est pas suffisant pour éviter les electrocutions.
Etape 1. Retirer une des trois vis de l'assemblage du cadre en verre et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)

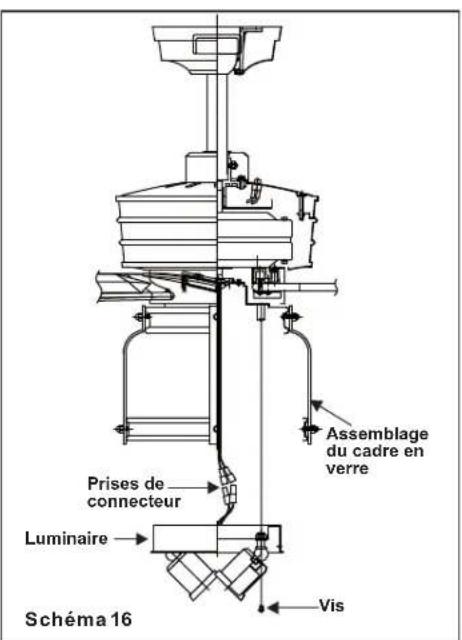

Etape 2. Tout en maintainant le luminaire de sous le moteur du ventilateur, rassemblez la connecteurs de fils 2 broches: (Scheme 16) - Blanc to blanc - Bleu to noir
Etape 3. Placer les trou s principaux sur le luminaire vis-à-vis les deux vis precedemment desserrées sur l'assemblage du cadre en verre, tournier le luminaire jusqu'à ce qu'il se bloque en place dans la partie étroite des trou principaux. (Scheme 16)
Etape 4. Fixer en serrant les deux vis precedemment desserrées ainsi que celle precedemment enlevée.

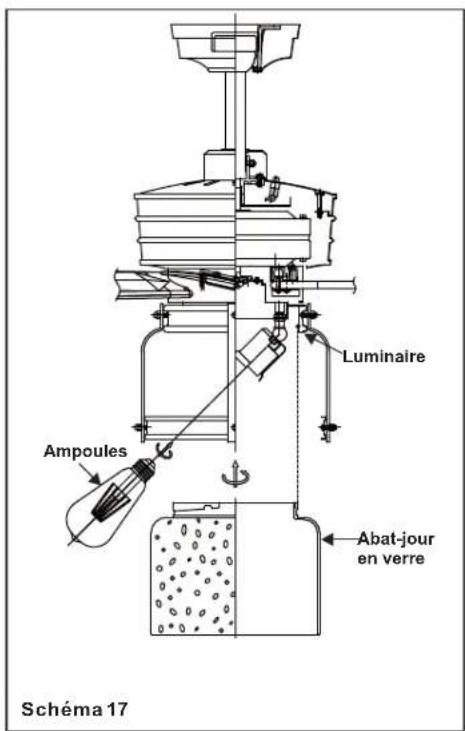

Etape 5. Soulevez le store en verre et fixez-le au ventilateur en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. NE PAS TROP SERRER. (Scheme 17)
Étape 6. Installer 2 ampoules LED 7W (incluse).


- Installation de la luminaire led et l'abat-jour en verre
Remettez le courant au ventilateur du plafond et testez son bon fonctionnement.

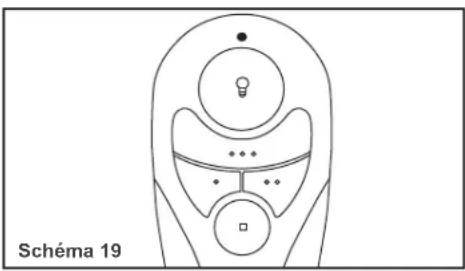

- Boutons , et :
Ces trois boutons sont utilisés pour régler la vitesse du ventilateur comme suit :
=Vitcessefaible
Vitesse moyenne
Vitesse elevée
- Le bouton allume et eteint la lampe supercieur et commande aussi la luminosite. Appuyez et relachez le bouton pour allumer ou eteindre la lampe. Appuyez sur le bouton et maintenez-le enforcé pour regler la luminosite desiree. La touche de la lampe a une reprise automatique, elle restera sur la meme luminosite que lorsqu'elle a ete eteinte la derniere fois.
- Bouton : Ce bouton eteint le ventilateur.

Les réglages de vitesse pour les températures chaudes et friodes dépendent de plusieurs facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, u ainsi successivement.
Le commutateur d'inversion est situé au boitier supérieur. Faites glisser le commutateur sur la gauche pour l'utilisation par temps chaud. Faites glisser le commutateur sur la droite pour l'utilisation par temps froid.
REMARQUE
ATTENDRE QUE LE VENTILATEUR SE SOIT ARRÊTÉ POUR CHANGER LA POSITION DU COMMUTATEUR GLISSANT.

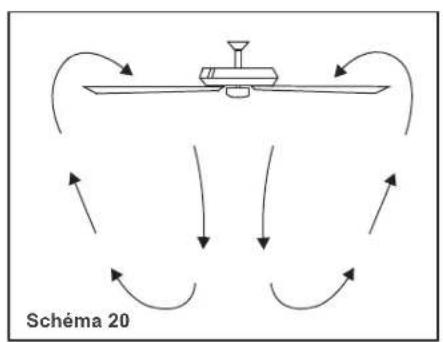

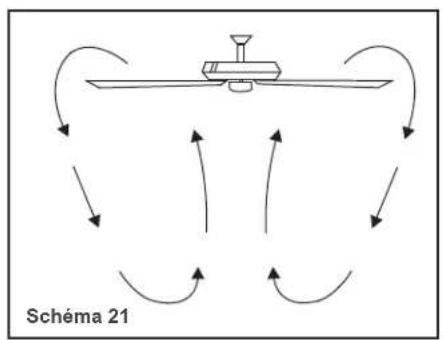

Temps chaud - (Sens inverse des aiguilles d'une montre)
Une circulation d'air vers le bas cree un effet rafraichissant comme montré Schema 20. Cela vous permit de regler l'air conditionné sur une position moins fraîche sans affecter votre comport.
Temps frais (Sens des aiguilles d'une montre)
Une circulation d'air vers le haut deplace l'air chaud du plafond comme montre Schema 21. Celà vous permet de regler le chauffage sur une position moins chaude sans affecter votre comport.
Le fonctionnement de votre transmetteur 10.

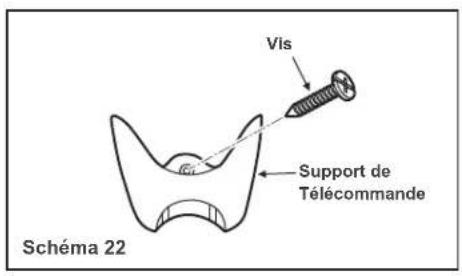

Installer le Support de Telecommande
Fixez le support telecommande a laide le vis de montage du support d'emetreur. (Scha 22)


11.
Voici quelques suggestions pour vous aider à préserver votre ventilateur.
- A cause du mouvement naturel du ventilateur, certaines connexions peuvent se desserrer. Vérifier les connexions de soutien, les supports et les attaches des ailettes deux fois par an. S'assurer que tout est bien attaché. (Il n'est pas nécessaire de démonter le ventilateur du plafond).
-
Nettoyer le ventilateur regulierement pour permettre de preserver son aspect neuf au cours des années. Utiliser seulement une Brosse do ou un chiffon sans peluche pour eviter de rayer la finition. Le plaquage est protégé par une laque pour réduire au minimum les déclarations ou la termissure. Ne pas utiliser d'eau pour le nettoyage. Cela pourrait endommager le moteur ou produit peut-être une décharge électrique.
-
Il n'est pas besoin d'huiler le ventilateur. Le moteur possede des roulements lubrifiés d'une façon permanente.
IMPORTANT
S'assurer que le courant est coupé au panneau electrique avant d'entreprenevre toute réparation. Se reporter à la section "Connexions electriques".
Entretien du ventilateur 12.
Problème
Le ventilateur ne démarre pas.
Solution
-
Verifier les fusibles des circuits ou les disjoncteurs.
-
Vérifier les connexions des fils d'alimentation du ventilateur et les connexions des fils d'interrupteur dans le boitier de l'interrupteur.
ATTENTION: S'assurer que le secteur est coupé.
Le ventilatcur est bruyant.
- S'assurer que toutes les vis du boîtier du moteur sont serrées.
- S'assurer que les vis qui attachent le support d'ailette de ventilateur au moyeu du moteur sont serrées.
- S'assurer que les connexions d'écrout a fil ne frottent pas les unes contre les autres ou contre la paroi interne du boitier d'interrupteur. ATTENTION: S'assurer que le secteur est coupé.
- Permectre le rodage pendant 24 heures. La plupart des bruits associés à un ventilateur neuf disparaisent au bout de cette période.
- Si you utilisez une option de kit de lampe de ventilateur de plafond, s assurer que les vis qui attachent les pieces en verre sont serrees. Verifier que l'ampoule electrique est aussi attahee.
- Certains moteurs de ventilateur sont sensibles aux signaux provenant des contrôleles de vitesse variable à transistors. Si ce type de contrôle est installé, désir et installer un autre type de contrôle.
- S'assurer que la partie supérieure du dôme est à une petite distance du plafond. Elle ne doit pas toucher le plafond.
Mauvais fonctionnement de la télécommande.
- Ne reliiez pas le ventilateur a un ou des variateurs de vitesse fixe(s) au mur.
- Assurez-vous que les commutateurs DIP sont régles correctement.
Les lumières s'éteignent et ne se reallumeront pas.
- Cette unité est équipée d'un dispositif de limitation du wattage. L'installation d'une ampoule exceedant 190 watts désactivera votre luminaire de ventilateur de plafond. Afin de remettre le système en circuit, vous devez etéindre le luminaire et changer d'ampoule en s'assurant de garder le wattage en-dessous de 190 watts. Réallumez votre ventilateur de plafond et continuez une'utilisation normalc.
Ces valeurs sont approchees. Elles ne comprennent pas les intensités de courant et les puissances utilisées par le kit de lampe.
Cet apparéil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet apparéil ne doit pas cause d'interférences nuisibles et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Avertissement: toute modification apportec a cet apparil non expressement approuve par la partic responsable de la conformite pourrait annuler l'autorite de I'utilisateur a utiliser l'equipement.
REMARQUE: Cet équipement a ete teste et declaré conforme aux limites imposées aux appeareils numériques de classe B, definies à la section 15 du reglement de la FCC. Ces limits sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation residentielle. Cet équipement génére, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles aux communications radio.
Cependant, rien ne garantit que des interfences ne se produiront pas dans une installation particuliere. Si cet équipement provoque des interfrences nuisibles avec la reception de radio ou de television, ce qui peut etre déterminé en eigneant et en rallumant l'equipement, l'utiliseur est invite a tenter de corriger l'interfERENCE en appliquant l'une ou plusieurs des mesures suivantes:
- Réorientéz ou déplacez l'antenne de réception.
- Augmentez la distance entre l'équipment et le récepteur.
- Connectez l'équipment à une prise d'un circuit différent de celui auquel le récepteur est connecté.
- Consultez votre revendeur ou un technician radio / TV experimenté pour obtenir de l'aide.
