MODE D'EMPLOI P250062 Progress Lighting

Manuel d'installation du ventilateur de plafond

Garantie restreinte à vie

Les moteurs de ventilateur Progress Lighting sont garantis exempts de défauts électriques ou mécaniques à l'acheteur d'origine tant que l'acheteur d'origine demeure propriétaire du ventilateur. Les interrupteurs à tirage, les interrupteurs inverseurs, les condensateurs et les finitions métalliques sont garantis exempts de défauts de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. Déformation du bois ou du plastique les pales ne sont pas couvertes par cette garantie ni la corrosion ou la détérioration des finitions des ventilateurs installés à moins de dix licues du bord de mcr. Des garantics prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont correctement installés et dans des conditions normales d'utilisation, les ventilateurs de plafond Progress Lighting avec sources lumineuses LED intégrées sont garantis exempts de défauts de matériaux et de fabrication entravant le bon fonctionnement des sources lumineuses conformément aux caractéristiques techniques pour (i) une durée de cinq (5) ans à compter de la date d'achat sur les modules d'éclairage LED et les composants électriques des ventilateurs utilisés dans les résidences unifamiliales, et pour (ii) une durée de trois (3) ans à compter de la date d'achat sur les modules d'éclairage LED et les composants électriques des ventilateurs utilisés dans des applications multifamiliales ou commerciales. Les ampoules LED fournies par Progress Lighting ne sont couvertes par aucune autre garantie que la garantie du fabricant. Les ampoules sans LED ne sont couvertes par aucune garantie.

Avec une preuve d'achat, l'acheteur d'origine peut renvoyer le ventilateur défectueux au lieu d'achat pendant les 30 premiers jours pour remplacement. Après 30 jours, l'acheteur d'origine DOIT contacter Progress Lighting au [phone] pour toute réparation ou tout remplacement qui sera déterminé à la seule discrétion de Progress Lighting. Cela constituera également le seul et unique recours de l'acheteur.

Main d'œuvre et expédition exclues. Cette garantie ne couvre pas les coûts ni les frais associés à la main-d'œuvre (y compris, mais sans limitation, aux frais d'électricien) nécessaire pour installer, retirer ou remplacer un ventilateur ou des pièces de ventilateur.

Cette garantie ne s'applique pas aux pertes ou dommages résultant (i) de l'usure normale ou de la modification, d'une mauvaise utilisation, d'un abus ou d'une négligence, ou encore (ii) d'une mauvaise installation, utilisation, réparation ou d'un mauvais entretien par l'acheteur d'origine ou un tiers, y compris, mais sans limitation, une mauvaise alimentation électrique ou une surtension, l'utilisation de pièces ou accessoires inappropriés, les réparations non autorisées (effectuées ou tentées) ou le défaut d'entretien du ventilateur.

LES GARANTIES PRÉCÉDENTES STIPULENT L'OBLIGATION DE GARANTIE INTÉGRALE DE PROGRESS LIGHTING ET LE RECOURS UNIQUE ET EXCLUSIF DE L'ACHETEUR ORIGINAL EN CE QUI CONCERNE CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) DUS À UNE DÉFAILLANCE DU PRODUIT RÉSULTANT D'UNE VIOLATION DE LA GARANTIE, D'UNE RUPTURE DE CONTRAT OU AUTRE. CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCIANDE, D'ADAPTATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON.

Certains États n'autorisent pas la limitation de la durée des garanties implicites ni l'exclusion ou la limitation des dommages accessoires ou indirects, de sorte que les limitations et exclusions ci-dessus peuvent ne pas s'appliquer à l'utilisateur. Cette garantie vous octroie des droits spécifiques et vous pouvez disposer d'autres droits variables d'un État à un autre.

Date d'achat ____

Magasin d'achat

N° de modèle ____

N° de série ____

N° du vendeur : 126900

785247249367

785247249374

785247249381

PROGRESS LIGHTING™

Règles de sécurité....1.
Déballage de votre ventilateur ....2.
Installation de votre ventilateur .... 3.
Utilisation de votre émetteur 9.
Entretien de votre ventilateur .... 10.
Dépannage 11.
Caractéristiques techniques 12.

Table des matières

1. Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur ou du coffret de fusibles avant de commencer.
2. Tout le câblage doit être conforme au Code national de l'électricité « ANSI/NFPA 70-1999 » et aux codes locaux de l'électricité. L'installation électrique doit être effectuée par un électricien qualifié.
3. La boîte à prises et la structure de support doivent être solidement fixées et capables de supporter sans problème un poids minimum de 35 lb (15,9 kg). Utilisez uniquement des boîtes à prises homologuées UL marquées « FOR FAN SUPPORT » (pour support de ventilateur).
4. Le ventilateur doit être monté avec un dégagement minimum de 7 pieds (2,1 m), du bord de fuite des pales au sol.
5. Évitez de placer des objets sur la trajectoire des pales.
6. Pour éviter toute blessure corporelle ou d'endommager le ventilateur ou d'autres éléments, faites attention lorsque vous travaillez à proximité du ventilateur ou lorsque vous nettoyez celui-ci.
7. N'utilisez pas d'eau ou de détergent pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière ou un chiffon légèrement humide suffira pour la plupart des nettoyages.
8. Après avoir effectué les raccordements électriques, les conducteurs épissés doivent être tournés vers le haut et poussés avec précaution dans la boîte à prises. Les fils doivent être écartés, avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte à prises et le conducteur non mis à la terre de l'autre côté de la boîte à prises.
9. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant installation.

onducteurs.

1. Règles de sécurité

1. Cet appareil est conforme à la section 15 des règlements du FCC. L'utilisation du ventilateur est soumise aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil peut supporter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. Veuillez noter que les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à exploiter l'équipement.

Remarque : Cet équipement a été testé et déclaré conforme aux limites pour appareils numériques de classe B, selon la section 15 des règlements de la FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives dans les installations résidentielles. Cet équipement génère, utilise et émet de l'énergie par radio fréquence et, en cas d'installation et d'utilisation contraires aux instructions, peut causer des interférences nocives à la réception radio ou télévisée. L'utilisateur est invité à s'en assurer en l'allumant et en l'éteignant l'équipement, puis à essayer de les corriger l'une après l'autre en appliquant une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

– Augmenter la distance entre l'équipement et le récepteur.

- Connecter l'équipement à la prise d'un circuit différent de celui auquel le récepteur est connecté. Demander conseil au revendeur ou demander l'aide d'un technicien radio/TV expérimenté.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE DOMMAGES CORPORELS, NE PLIEZ PAS LES BRAS DE PALE (ENCORF APPELÉS BRIDES), LORS DE L'INSTALLATION DES SUPPORTS, DE L'ÉQUII IBRAGE DES PALES OU DU NETTOYAGE DU VENTILATEUR. N'INSÉREZ PAS DE CORPS ÉTRANGERS ENTRE LES PALES EN ROTATION DU VENTILATEUR.

AVERTISSEMENT

AFIN DE REDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE DOMMAGES CORPORELS, MONTEZ LE VENTIL ATUR UNIQUERMENT SUR L'NE BOÎTE À PRISES OU UN SYSTEME DE SUPPORT MARQLE ACCEPTABLE POUR UN SUPPORT DE VENTILATEUR DE 35 LBS (15.9 KG) OU MOINS ET UTILIZE DES VIS DE MONTAGE FOURNIES AVEC LA BOÎTE À PRISES, LA PLUPART DES BOÎTES À PRISES UTILISÉS POUR LE SUPPORT DES ACCESSOIRS D'ÉCLAIRAGE NE SONT PAS ACCEPTABLES POUR LE SUPPORT DE VENTILATEUR ET PEUVENT NÉCESSITER RE-PLACEMENT CONSULTÉZ UN ÉLECTRICION QUALIFIÉ EN CAS DE DOUTE.

REMARQUE

LISEZ ET CONSERVEZ CES INSTRUCTIONS

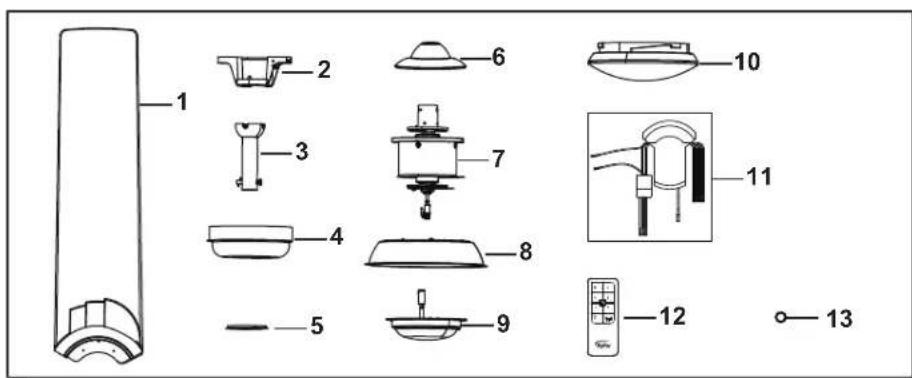

Déballez votre ventilateur et vérifiez le contenu. Le paquet devrait contenir les éléments suivants :

1. Pales de ventilateur (3)
2. Support de suspension
3. Ensemble boule/tige descendante
4. Auvent
5. Couvercle décoratif
6. Couvercle d'accouplement
7. Ensemble moteur de ventilateur

8. Boîtier de commutateur

9. Kit d'éclairage LED

10. Couvercle incassable
11. Récepteur avec 6 connecteurs de fils
12. Émetteur, y compris un support + 2 vis de montage

13. Batterie de 3 V

14. Sachet de pièces détachées contenant :

a. Matériel de fixation des pales (7 vis, 7 rondelles)
b. Support métallique (3)
c. Vis inférieure de pale (7)
d. Matériel de câblage (1 unité par article)
e. Matériel de montage Connecteurs de fils (7)

Déballage de votre ventilateur 2.

Outils nécessaires

Tournevis Phillips, tournevis à fente droite, clé à molette, escabcau et coupe-fil.

Options de montage

S'il n'y a pas de boîtier de montage homologué UL, alors lisez les instructions suivantes. Coupez l'alimentation électrique en retirant les fusibles ou en coupant les disjoncteurs.

Fixez la boîte à prises directement sur la structure du bâtiment. Utilisez les fixations et les matériaux de construction appropriés. La boîte à prises et son support doivent pouvoir supporter entièrement le poids en mouvement du ventilateur (au moins 35 lbs). N'utilisez pas de boîte à prises en plastique.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE DOMMAGES CORPO-RELS, MONTEZ LE VENTILATEUR UNIQUÉMENT SUR UNE BOÎTE À PRISES MARQUÉE ACCEPTABLE POUR LE SUPPORT DE VENTILATEUR ET UTILISEZ LES VIS DE MONTAGE FOURNIES AVEC LA BOÎTE À PRISES. LA PLUPART DES BOÎTES À PRISES UTILISÉES POUR LES SUPPORTS D'ACCESSOIRES D'ÉCLAIRAGE PEUVENT NE PAS ÊTRE ACCEPTABLE POUR LE SUPPORT DU VENTILATEUR ET NÉCESSITER REMPLACEMENT. CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ EN CAS DE DOUTE.

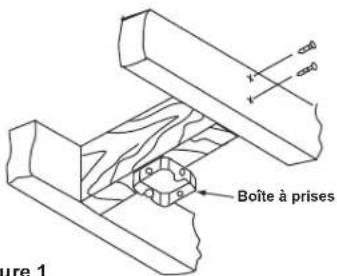

Boîte à prises Figure 1

Figure 1

Boîte à prises

Figure 2

Angle d'inclinaison maximum de plafond : 24° Fournit un support solide Support de plafond pour tringle Boîte à prises encastrée

Figure 3

Remarque : Vous pourriez être amené à utiliser une tige plus longue afin de maintenir un dégage-ment approprié pour la pale lors de l'installation sur un plafond fortement incliné.

Boîte à prises

Figure 4

Pour accrocher votre ventilateur là où il y a déjà un accessoire fixe, mais pas de solive de plafond, vous pourriez avoir besoin d'une tringle comme l'indique la Figure 4 (disponible chez votre reven- deur Progress Lighting).

3. Installation de votre ventilateur

Accrocher le ventilateur

N'OUBLIEZ PAS de couper l'alimentation. Suivez les étapes ci-dessous pour accrocher correctement votre ventilateur :

Étape 1 : Faites passer les fils d'alimentation de 120 volts à travers le trou central du support de plafond pour tringle comme indiqué en Fig. 5.

Étape 2 : Fixez le support pour tringle à la boîte à prises de plafond à l'aide des vis et des rondelles fournies avec votre boîte à prises.

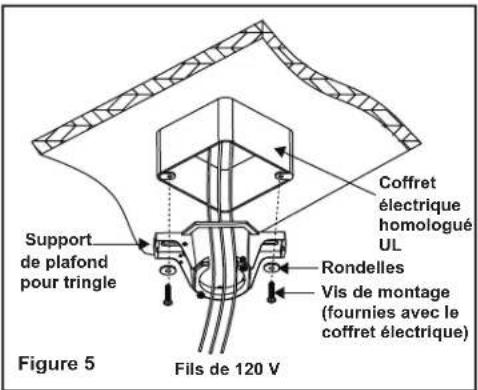

Support de plafond pour tringle Fils de 120 V Coffret électrique homologué UL Rondelles Vis de montage (fournies avec le coffret électrique) Figure 5

AVERTISSEMENT L'INSTALLATION INAPPROPRIÉE DE LA GOUPILLE D'ARRÊT COMME INDIQUÉ À L'ÉTAPE 5 PEUT ENTRAÎNER UN DÉVISSAGE DU VENTILATEUR ET UNE CHUTE ÉVENTUELLE DE CELUI-CI.

Installation des pales

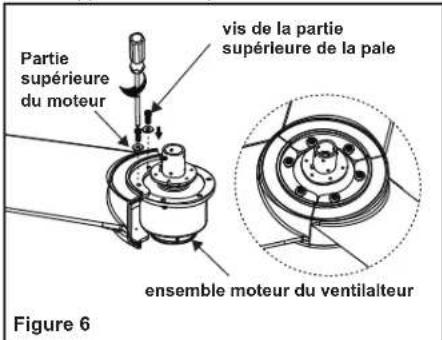

Étape 1 : l'ixez les pales au moteur du ventilateur à l'aide des vis supérieures, comme indiqué en

Figure 6. Mettez une vis dans la pale sans la serrer. Répétez l'opération pour la vis et la rondelle restante. Répétez ces étapes pour les pales restantes.

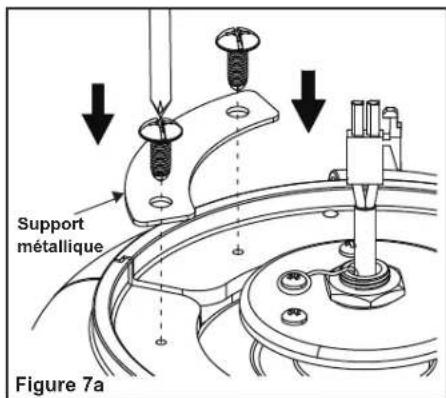

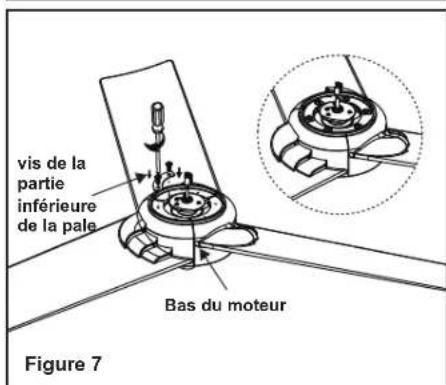

Étape 2. Fixez les vis à lame et les support métallique (b) comme indiqué dans les figures 7 et 7a. Veillez à ce que chaque support métallique est fixé à deux lames différentes comme le montre la figure 7a. Insérez une vis dans la lame, ne pas serrer. Répétez l'opération pour les vis restantes. Répétez ces étapes pour les autres vis et supports métalliques.

Partie supérieure du moteur vis de la partie supérieure de la pale ensemble moteur du ventilateur Figure 6

5.

Support métallique Figure 7a

vis de la partie inférieure de la pale Bas du moteur Figure 7

Étape 3 : Retirez la goupille de tringle, la goupille d'arrêt et les vis de calage du haut de l'ensemble moteur. (Fig. 8)

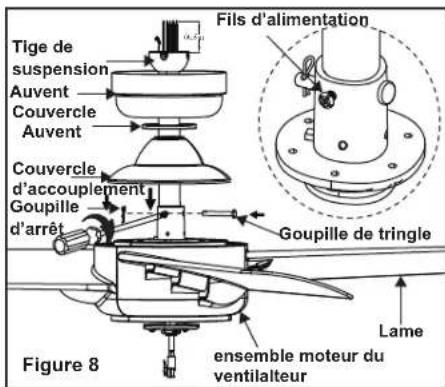

Tige de suspension Auvent Couvercle Auvent Couvercle d'accouplement Goupille d'arrêt Fils d'alimentation Goupille de tringle Lame ensemble moteur du ventilateur Figure 8

Étape 4 : Faites passer les fils sortant du haut du moteur du ventilateur à travers le couvercle d'accouplement, le couvercle de l'auvent et l'auvent, puis à travers la boule/tige descendante. (Fig. 8)

Étape 5 : Alignez les trous au bas de la tige descendante sur les trous du collier au-dessus du carter du moteur (Fig. 8). Insérez délicatement la goupille de tringle à travers les trous du collier et de la tige descendante. Veillez à ne pas coincer la goupille dans le câblage à l'intérieur de la tige de descente. Insérez la goupille de sûreté dans le trou près de l'extrémité de la goupille de tringle jusqu'à ce qu'elle s'enclenche en position verrouillée, et serrer les vis de réglage comme indiqué dans l'encart circulaire de la Fig. 8. Coupez les fils de fixation excédentaires, en laissant environ 6 à 9 pouces au-dessus du sommet de la assemblage de la boule de suspension et de la tige de suspension.

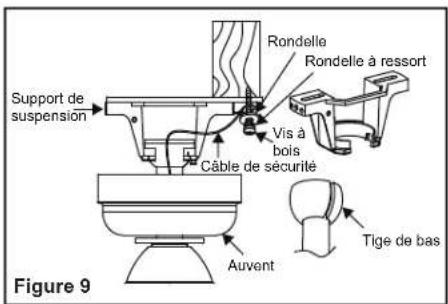

Support de suspension Rondelle Rondelle à ressort Vis à bois Câble de sécurité Auvent Tige de bas Figure 9

Étape 4 : Placez la boule de tige de suspension dans la douille du support de tringle (Fig.9). Assurez-vous que la boule de la tringle est logée dans la rainure du support de tringle. Enfoncer une vis à bois et des rondelles dans le côté du support qui maintient la boîte de sortie. Laissez 3mm (1/8") d'espace entre le support et la rondelle. Insérez le câble de sécurité dans le cintre et l'un des trous de la boîte de sortie dans le plafond. Ajustez la longueur du câble de sécurité à atteindre la vis et les rondelles en tirant sur le câble par le serre-câble jusqu'à ce que la longueur soit correcte, remettez l'extrémité du cable à travers le serre-câble, en formant une boucle à l'extrémité du câble. Serrez bien le collier de serrage du câble. Maintenant, mettez la boucle dans l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez bien la vis à bois (figure 9).

Raccordements électriques REMARQUE \_\_\_\_

AFIN D'ÉVITER TOUT CHOC ÉLECTRIQUE, ASSUREZ-VOUS QUE L'ÉLECTRICITÉ EST COUPÉE AU NIVEAU DU COFFRET À FUSIBLES PRINCIPAL AVANT LE CÂBLAGE

REMARQUE

LE VENTILATEUR DOIT ÊTRE INSTALLÉ À UNE DISTANCE MAXIMALE DE 20 PIEDS DE L'ÉMETTEUR POUR UNE TRANSMISSION ADÉQUATE DE SIGNAL ENTRE L'ÉMET- TEUR ET LE RÉCEPTEUR DU VENTILA- TEUR.

Si vous pensez n'avoir pas une connaissance ou une expérience suffisante en câblage électrique, faites installer votre ventilateur par un électricien agréé.

Filtro EMI support de tringle Figure 10

Connector les fils verts du filtre EMI et les pièces connexes selon le schéma de câblage comme indiqué à la figure 11, s'assurer que le filtre EMI est correctement placé dans la boîte de sortie.

AC IN L(noir) AC IN N(blanc) fil de terre fil de terre fil de terre fil de terre fil de terre gris jaune Rouge gris Rouge jaune fil de terre blanc bleu bleu blanc Figure 11

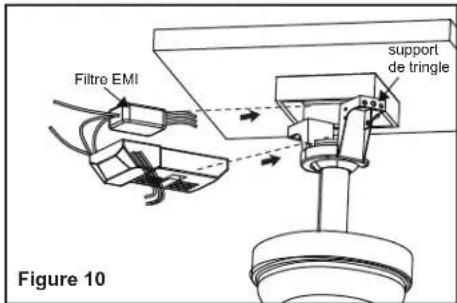

1. (Figure 10) Placer le filtre EMI dans le boîtier du plafond avant d'installer le récepteur dans le support. Insérez le récepteur dans le support de montage, côté plat du récepteur orienté vers le plafond.

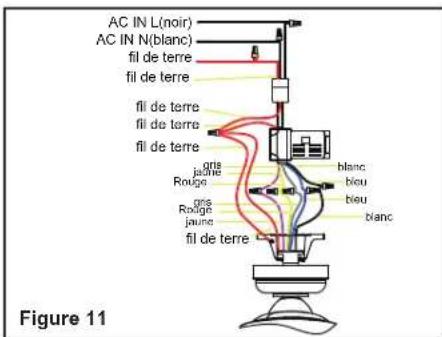

2. (Figure 11) Raccordements électriques entre le moteur et le récepteur : Connectez le fil gris du ventilateur au fil gris du récepteur. Connectez le fil rouge du ventilateur au fil rouge du récepteur. Connectez le fil jaune du ventilateur au fil jaune du récepteur. Connectez le fil bleu du ventilateur au fil bleu du récepteur. Connectez le fil blanc du ventilateur au fil blanc du récepteur. Fixez les raccordements électriques avec les connecteurs de fils en plastique fournis à cet effet.

3. (Figure 11) Raccordement électrique du récepteur aux fils d'alimentation électrique domestique : Connectez le fil noir (chaud) du plafond au fil noir marqué « AC in L » du récepteur. Connectez le fil blanc (neutre) du plafond au fil blanc marqué « AC in N » du récepteur. Fixez les raccordements électriques avec les connecteurs de fils en plastique fournis à cet effet.

4. (Figure 11) Si votre boîte à prises renferme un fil de terre (fil vert ou cuivre nu), connectez-le aux fils de terre du ventilateur ; sinon, connectez le fil de terre du support de tringle au support de montage. Fixez le raccordement électrique avec un connecteur de fils en plastique fourni à cet effet. Après avoir raccordé les fils, séparez-les de telle manière que les fils vert et blanc se retrouvent d'un côté de la boîte à prises et les fils noir et bleu de l'autre. Rentrez délicatement les raccordements électriques dans la boîte à prises.

Fin de l'installation

Étape 1 : Rentrez soigneusement les fils électriques dans la boîte à prises de plafond.

7.

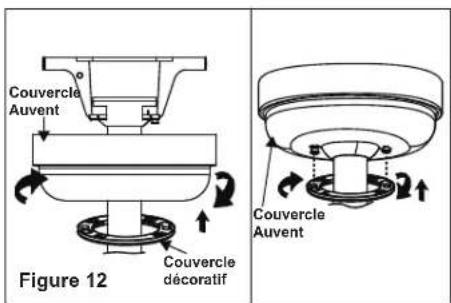

Étape 2 : Faites glisser l'auvent jusqu'au support de montage, placez l'entrée de clé de l'auvent au-dessus de la vis du support de montage et tourner l'auvent jusqu'à ce qu'il se verrouille sur la partie étroite des entrées de clé. (Fig. 12)

Étape 3 : Alignez le trou circulaire de l'auvent sur le trou restant du support de montage et fixez le tout en serrant les deux vis de calage. Remarque : Ajustez les vis de l'auvent, le cas échéant, jusqu'à ce que l'auvent et le capot d'auvent soient bien ajustés.

AVERTISSEMENT

Assurez-vous que l'encoche du support de suspension repose correctement dans la rainure de la boule de tringle avant de fixer l'auvent au support en tournant le boîtier jusqu'à ce qu'il se mette en place.

Couvercle Auvent Figure 12 Couvercle décoratif Couvercle Auvent

Installation du boîtier de commutateur

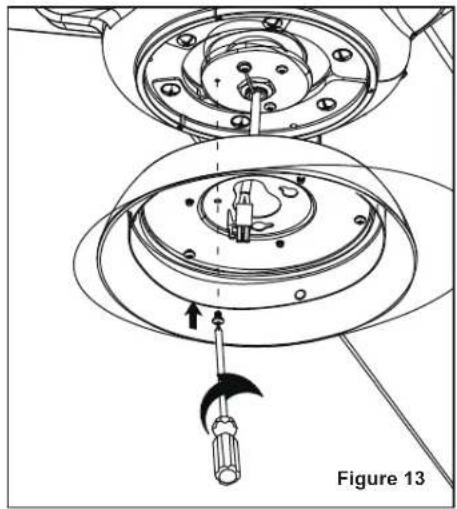

Retirez la vis marquée d'une étiquette à points préinstallée sur la plaque de montage et mettez-la de côté pour une utilisation ultérieure. Desserrez les deux autres (sans les retirer). Placez les deux trous allongés sur le boîtier du commutateur au-dessus des 2 vis préalablement desserrées de la plaque de montage. Faites tourner le boîtier du commutateur jusqu'à ce qu'il s'enclenche à l'extrémité étroite des entrées de clé. Fixez l'ensemble en serrant les 2 vis préalablement desserrées et celui précédemment retiré (Fig. 13).

Équilibrage des pales

Toutes les pales sont regroupées par poids. Le ventilateur peut vaciller même si le poids des pales est également réparti.

La procédure suivante devrait corriger la plupart des problèmes de tremblement des ventilateurs. Vérifiez après chaque étape.

1. Vérifiez que toutes les vis des pales et des bras de pale sont serrées.
2. La plupart des problèmes de tremblement des ventilateurs sont causés une disparité de niveau de pale. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de l'extrémité de l'une des pales. Mesurez cette distance comme indiqué en Figure 14. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez l'opération pour chaque pale. L'écart de distance doit être de moins de 1/8 po.
3. Utilisez le kit d'équilibrage de pale fourni si l'oscillation de la pale est toujours perceptible.
4. Si l'oscillation de la pale est toujours visible, le fait d'interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement permettre un fonctionnement plus fluide.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE DOMMAGES CORPORELS, NE PLIEZ PAS LES SUPPORTS DE PALE LORS DE L'INSTALLATION ET DE L'ÉQUILIBRAGE DES PALES OU LORS DU NETTOYAGE DU VENTILATEUR. N'INSÉREZ PAS DE CORPS ÉTRANGERS ENTRE LES PALES EN ROTATION DU VENTILATEUR.

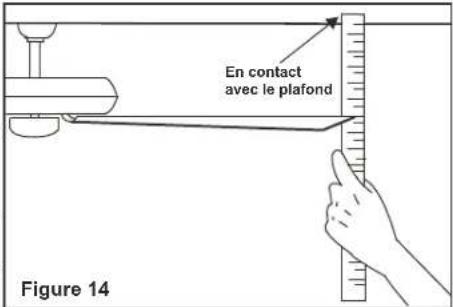

En contact avec le plafond Figure 14

Installation du kit d'éclairage et du couvercle incassable

Remarque : Avant de poursuivre l'installation, confirmez que l'alimentation est toujours coupée au niveau du disjoncteur du circuit principal ou en retirant le fusible du circuit.

La mise hors tension au moyen d'un interrupteur mural ne suffit pas à éviter les chocs électriques.

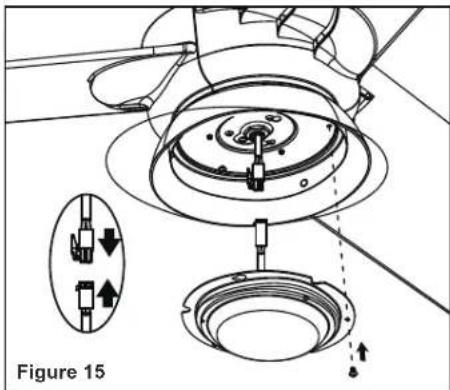

Étape 1 : Tenez le kit d'éclairage près du boîtier du commutateur et fixez solidement les connecteurs à 2 broches.

Étape 2 : Rentrez soigneusement les fils dans le kit d'éclairage. Alignez les trois trous ronds du kit d'éclairage sur le boîtier du commutateur. Screz fermement à l'aide de 3 vis (Fig. 15)

Étape 3 : Fixez le couvercle incassable au boîtier du commutateur en le tournant dans le sens horaire. Ne serrez pas de façon excessive (Fig. 16).

boîtier de commutateur couvercle incassable Figure 16

Rétablissez l'alimentation électrique du ventilateur de plafond et vérifiez-en le bon fonctionnement.

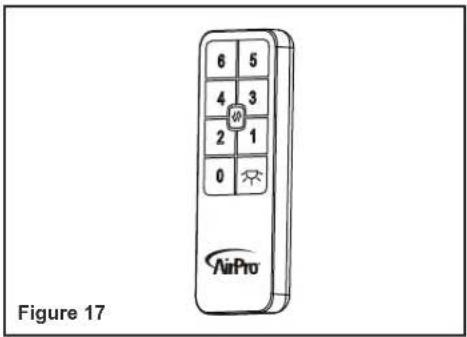

1. Boutons « 0, 1, 2, 3, 4, 5, 6 » : Ces sept boutons permettent de régler la vitesse du ventilateur comme suit :

0 = Allumer/éteindre le ventilateur
1 = vitesse minimale
2 = basse vitesse
3 = vitesse moyenne basse
4 = vitesse moyenne
5 = vitesse moyenne élevée
6 = vitesse élevée

1. Le bouton « 🍒 » allume ou éteint la lumière et contrôle également le réglage de la luminosité. Appuyez sur le bouton et relâchez-le pour allumer ou éteindre la lumière.

Appuyez sur le bouton et maintenez-le enfoncé pour régler la luminosité.

1. Bouton « ↗ » : Interrupteur de marche arrière (contrôle la direction)

6 5 4 3 2 1 0 AirPro Figure 17

Installation du support de télécommande et de la pile

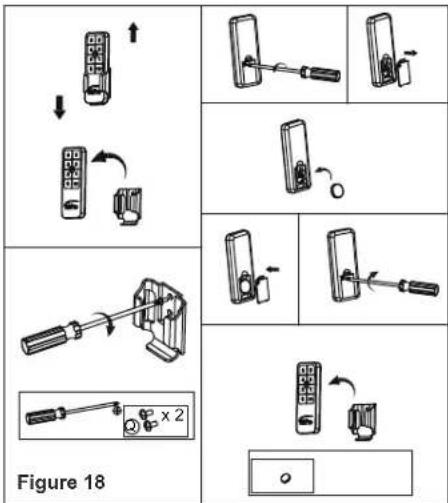

Fixez le support de télécommande à l'aide de la vis de montage du support de télécommande. (Figure 18). Installez une pile 3 V (incluse) dans la télécommande. Pour éviter d'endommager la télécommande, retirez la pile de la commande si celle-ci n'est pas utilisée pendant un long moment. (Figure 18)

9. Utilisation de votre émetteur

Les réglages de vitesse par temps chaud ou froid dépendent de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

Temps chaud - (sens antihoraire) Un flux d'air descendant crée un effet de refroidissement (Fig. 19). Cela vous permet de régler votre climatiseur à une température plus élevée sans affecter votre confort.

Temps froid — (sens horaire) Un flux d'air ascendant expulse l'air chaud du plafond. (Figure 20). Cela vous permet de régler votre appareil de chauffage à une température plus basse sans affecter votre confort.

Voici quelques suggestions d'entretien de votre ventilateur

1. En raison du mouvement naturel du ventilateur, certains raccordements peuvent se desserrer. Vérifiez les raccordements du support, les supports et les fixations des pièces deux fois par an. Assurez-vous qu'ils sont serrés. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)

2. Nettoyez régulièrement votre ventilateur pour préserver son aspect neuf au fil des ans. Utilisez uniquement une brosse souple ou un chiffon non pelucheux pour éviter de rayer la finition. Le placage est scellé par une laque afin de minimiser la décoloration ou le ternissement. N'utilisez pas d'eau lors du nettoyage. Cela pourrait endommager le moteur ou le bois, voire causer un choc électrique.

3. Il n'est pas nécessaire de graisser le ventilateur. Le moteur est équipé de roulements lubrifiés en permanence.

IMPORTANT ASSUREZ-VOUS QUE L'ALIMENTATION EST COUPÉE AU NIVEAU DU TABLEAU ÉLECTRIQUE AVANT DE TENTER UNE QUELCONQUE RÉPARATION, RÉFÉREZ-VOUS À LA SECTION « RACCORDEMENTS ÉLECTRIQUES ».

Entretien de votre ventilateur 10.

Problème Solution

Le ventilateur ne démarre pas.

1. Vérifiez les fusibles ou les disjoncteurs.

2. Vérifiez les raccordements électriques du ventilateur et ceux du commutateur dans le boîtier du commutateur. MISE EN GARDE : Assurez-vous que l'alimentation secteur est coupée.

Le ventilateur fait du bruit.

1. Assurez-vous que toutes les vis du carter du moteur sont bien serrées.

2. Assurez-vous que les vis de fixation du support de pales du ventilateur au moyeu du moteur sont bien serrées.

3. Assurez-vous que les raccordements par connecteur de fils ne frottent pas les uns contre les autres ou contre la paroi intérieure du boîtier du commutateur. MISE EN GARDE : Assurez-vous que l'alimentation secteur est coupée.

4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés aux nouveaux ventilateurs disparaissent pendant cette période.

5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis de fixation l'abat-jour sont bien serrées.

6. Assurez-vous que l'auvent supérieur se trouve à proximité du plafond. Il ne doit pas toucher le plafond.

Dysfonctionnement de la télécommande

1. Ne connectez pas le ventilateur à une ou plusieurs commandes de variation de vitesse à fixation murale.

11. Dépannage

Taille du ventilateur	Vitesse	Tension	Intensité	Puissance	Tr/min	CFM	N.W. G.	W. C.F.
52 po	Basse	120	0.05	2.05	51	1631,89	12,34Ibs	15,21Ibs	2,34pi
	Elevée	120	0.29	18.77	173	5983,50

Ces mesures sont approximatives. Elles ne comprennent pas les intensités et la puissance utilisées par le kit d'éclairage.

Tous droits réservés.

Caractéristiques techniques 12.
