Caractéristiques techniques	Fréquence de fonctionnement : 48 kHz, Technologie de détection : VLF (Very Low Frequency), Profondeur de détection : jusqu'à 25 cm pour les objets de taille moyenne.
Utilisation	Idéal pour la détection de l'or et des petites cibles, adapté aux terrains variés comme les plages, les champs et les zones boisées.
Maintenance et réparation	Nettoyer régulièrement la bobine et vérifier l'état des câbles. En cas de panne, consulter le service après-vente agréé.
Sécurité	Utiliser l'appareil dans des zones autorisées, respecter les réglementations locales concernant la détection de métaux.
Informations générales	Poids : environ 1,2 kg, Alimentation : 2 piles AA, Garantie : 2 ans, Accessoires inclus : casque, manuel d'utilisation.

FOIRE AUX QUESTIONS - Goldmaster 24k GARRETT

Comment régler la sensibilité du GARRETT Goldmaster 24k ?

Pour régler la sensibilité, tournez le bouton de sensibilité situé sur le panneau de contrôle dans le sens des aiguilles d'une montre pour augmenter la sensibilité ou dans le sens inverse pour la diminuer.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment calibrer le GARRETT Goldmaster 24k ?

Pour calibrer, mettez le détecteur en mode de discrimination et maintenez le détecteur immobile. Appuyez sur le bouton de calibration jusqu'à ce que l'indicateur de signal se stabilise.

Pourquoi le détecteur émet-il des sons erratiques ?

Des sons erratiques peuvent être causés par des interférences électromagnétiques. Essayez de vous éloigner des sources potentielles de bruit, comme les lignes électriques ou les appareils électroniques.

Comment changer les modes de détection ?

Pour changer les modes de détection, utilisez le bouton de mode sur le panneau de contrôle pour passer entre les différents modes, tels que la discrimination et la recherche de métaux.

Le GARRETT Goldmaster 24k est-il étanche ?

Le GARRETT Goldmaster 24k n'est pas entièrement étanche. Évitez de plonger le détecteur dans l'eau, mais il peut résister à des éclaboussures légères.

Que faire si le détecteur ne détecte pas de métaux ?

Assurez-vous que la bobine de détection est correctement connectée et que vous utilisez le mode approprié pour le type de métal que vous recherchez. Vérifiez également que la sensibilité est réglée correctement.

Comment nettoyer et entretenir le GARRETT Goldmaster 24k ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et la bobine. Évitez les produits chimiques agressifs. Rangez-le dans un endroit sec et frais lorsqu'il n'est pas utilisé.

Quel type de piles utilise le GARRETT Goldmaster 24k ?

Le GARRETT Goldmaster 24k utilise des piles alcalines de type 9V. Veillez à les remplacer régulièrement pour garantir un fonctionnement optimal.

MODE D'EMPLOI Goldmaster 24k GARRETT

Guide de démarrage rapide du GM24k... 6

Commandes 8

Commande de la sensibilité. 8

Réglage de la sensibilité 8

Réglage du volume et du seuil. 10

Rocheschaudes. 11

Commande de vitesse du SAT variable. 11

Réglage du SAT. 11

ID de cible. 12

Modes audio 12

Annulation du fer (discrimination) 13

Introduction

Le Garrett Goldmaster 24k (produit à l'origine par White's Electronics) est un détector de pépites d'or à compensation par induction haute fréquence. Le GM24k présente une augmentation de 54% de la tension dans le disque par rapport au précédent modèle GMT de White's, ce qui entraine une sensibilité accrue aux petites pépites.

Lors des tests de cette machine au Brésil, une minuscule pépite cristalline de 0,4 grain trouvée enfermée dans du quartz l'a démontré. Dans certains cas, cette puissance peut être difficile dans les zones au sol fortement minéralisé. Meme à des réglages de gain inférieurs, le GM24k est une machine extrément « puissant » pour la détction de petites pépite d'or et de specimens.

Les prospecteurs experimentés savent qu'il ne suffit pas d'augmenter la sensibilité pour augmenter les chances de succès. La capacité de la machine à suivre et à annuler l'effet du sol est souvent le plus grand défi rencontre dans la prospection d'or. C'est pourquoit le Goldmaster® 24k dispose d'un système spécial de suivi au sol appelé « XGB » (Xtreme Ground Balance - compensation extréme de l'effet de sol). Le système marche avec plusieurs points de masse pour assurer un fonctionnement stable.

Le GM24k dispose également d'une annulation du fer et des roches chaudes dans les deux modes audio, ce qui étend encore plus la portée dans le sol pour

Réglage de l'annulation du fer. 13

Commandes de la compensation de l'effet de sol / XGB. 14

SuiviVerrouille/Saisie de la résistance du sol.15 Balayage du sol. 1

Recherche 16

Techniques de localisation 16

Casque. 17

Conseils d'utilisation et de réglage sur le terrain 18

Informations. 23

Entretien approprié 23

Garantie 24

un fonctionnement silencieux sur des terrains plus difficiles.

Lorsque les pétites sont rares, les prospecteurs ont parfois plus de succès durant le lavage en rampe, l'orpaillage ou le lavage a sec. La fonction de balayage du sol du GM24k peut aider a suivre et détecter avec succès le sable noir ou d'autres gisements mineraux dans les lits de cours d'eau, les mineraux secs ou même sous terre (ou le rétroéclairage est utile).

D'autres fonctionnalités clés telles que le seuil autoréglable variable (vSAT), la saisie de la résistance du sol, le Suivi Verrouillé et les options audio régables aident les utilisateurs à configurer l'appareil comme ils le souhaitent, en fonction des conditions du sol et de leurs préférences personnelles. Garrett pense qu'il est possible de régler un apparéil pour une plus grande variété de conditions, ce qui, espérons-le, se traduira par plus d'or dans votre pochette.

La lecture de ce guide est un excellent moyen de commencer à découvertir cette GM24k , mais rien ne remplace juste le temps passé sur le terrain avec l'appareil. Maximisez votre succès en apprenant les caractéristiques du détecteur ainsi que son jargon. En combinant patience, recherche et un peu de chance, vous allez placer le disque de votre GM24k sur de l'or. Bonne chance etonne chasse!

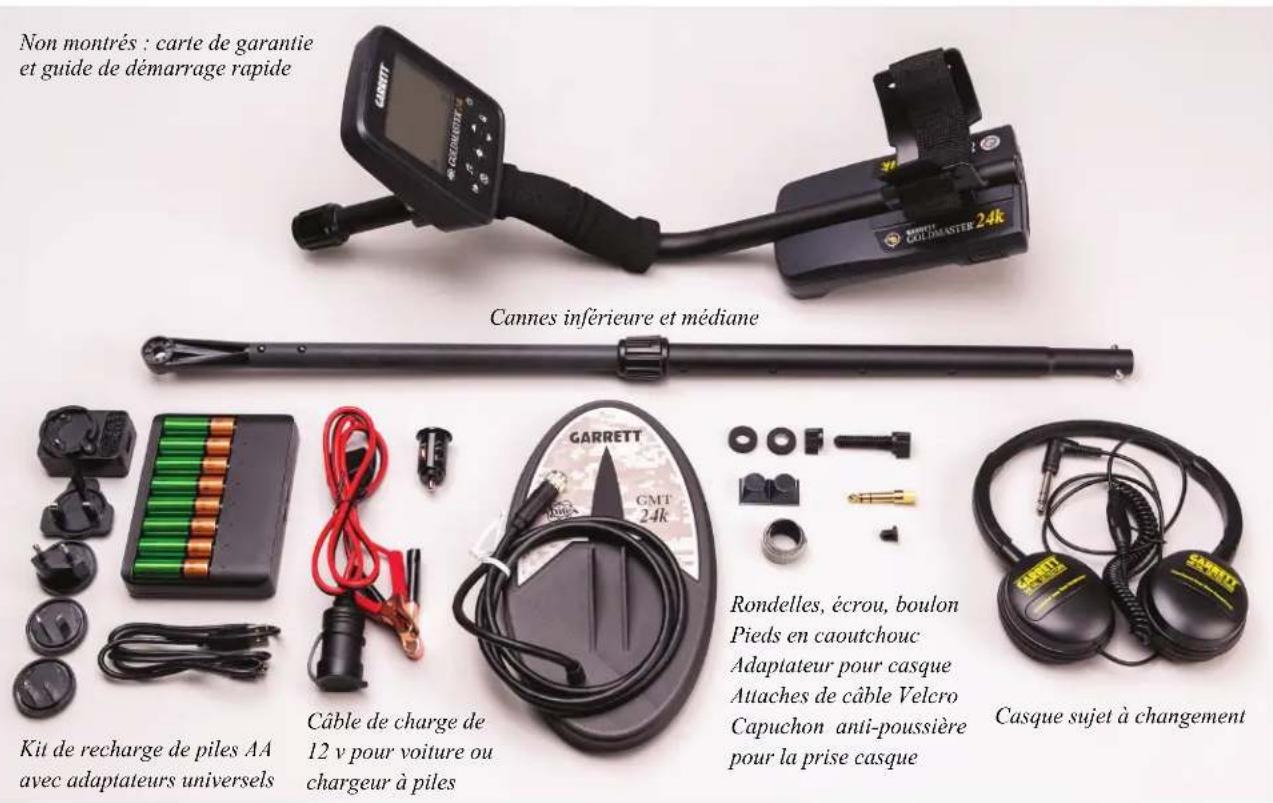

Assemblage

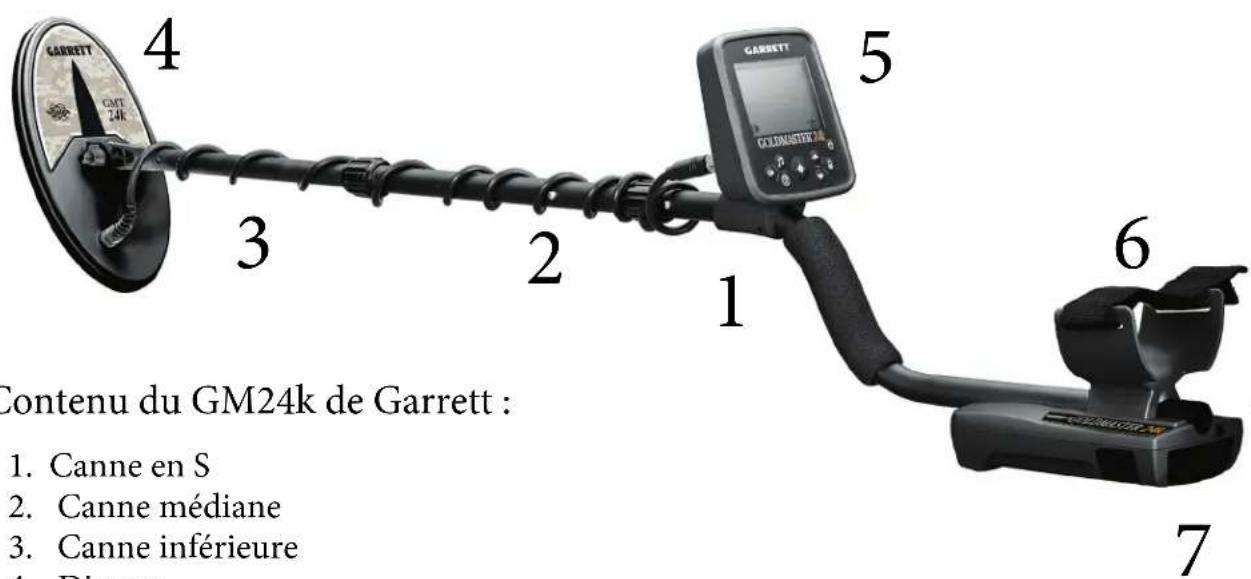

Contenu du GM24k de Garrett :

1. Canne en S
2. Canne mediane
3. Canne inférieure
4. Disque
5. Boitier de commande
6. Repose-bras avec sangle de repose-bras
7. Boitier de 8 piles AA

Instructions de montage

1. Retirez toutes les pieces du carton d'expédition et vérifie l'image sur la page suivante pour vous assurer que toutes les pieces sont presents.
2. Déverrouillez le collier de serrage de la canne en « S » et insérez l'extremité réduite de la canne mediane dans la canne en « S » de sorte que les boutons à ressort en acier inoxydable s'alignent et s'emboitent dans les trous de la canne en « S »

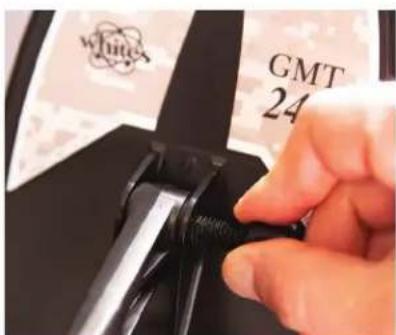

3. Placez les rondelles en caoutchouc entre la canne inférieure et les oreilles du disque. Utilisez uniquement des rondelles non métalliques, un boulon en fibre et un écrou à oreilles pour attacher le disque

à la canne inférieure. Insérez ensuite la canne inférieure dans la canne Médiane de sorte que les boutons à ressort en acier inoxydable s'alignent et s'emboitent dans l'un des trous de réglage de la canne Médiane. Tournez le collier de serrage pour serrer l'ensemble.

Détails de l'etape 3

Assemblage du GM24k

1. Déroulez le cable et enroulez-le autour de la canne assemblée. Faites un premier tour AU-DES-SUS du haut de la canne avec une petite quantité de mou. Ainsi le disque pourra être pivoté vers l'arrière de la canne sans tirer sur le cable. Enroulez fermement le cable jusqu'à connecteur à l'arrière du boîtier de commande. Ensuite, branchez le connecteur dans le boîtier de commande et tournez la bague de verrouillage pour le fixer en place. Pour attacher le cable, enroulez des attaches de cable Velcro autour de la canne et du cable, une pres du disque et une pres de la poignée.

Optionnel: évitez de gratter le boîtier de votre détector en collant la paire de pieds en caoutchouc à peler et coller au dos du boîtier.

1. Saisissez le détecteur par la poignée, avec votre bras dans le repose-bras. Attachez la sangle puis balayez le sol avec le disque. Si le réglage du détecteur est incomfortable, réglez le repose-bras en retard et en repositionnant le boulon dans l'une des positions optionnelles. Si nécessaire, réajustez la longueur de l'extrémité à bride/la canne inférieure

a l'aide des goupilles à ressort afin de pouvoir tenir le disque pres du sol sans avoir besoin de vous pencher.

1. Ajustezla sangledurepose-brasdesortequ'ellesoit suffisamment lache pour que vous puissiez glisser votre bras versl'intérieur et l'extérieur sansla desserrer chaque fois que vous poulez poser le détecteur.

2. Installé le boitier à piles avec la languette en plastique et les contacts en acier orientés vers l'intérieur du compartment à piles. Le 24k est livré avec un ensemble de huit piles rechargeables pouvant nécessiter une charge avant utilisation.

3. Le détector peut ne pas fonctionner comme prévu à l'intérieur en raison du degré élevé de métaux (clous, tuyaux, etc.) utilisés dans les constructions modernes et de la présence d'interférences electriques. Il est préféable de régler et de pratiquer à l'estquier pour assurer des résultats stables et plus prévisibles.

Piles

Rechargeable vs alcaline

1. Le boitant à piles standard contient huit piles « AA ». Garrett a inclus huit piles rechargeables NiMH et un chargeur avec le GM24k. Dans des conditions de prospection normales, vous pouvez vous attendre à environ 45 heures de temps de prospection avec des piles complètementChargees.
2. Des piles alcalines peuvent également être utilisées dans ce boîtier. Dans des conditions de prospection normales, vous pouvez vous attendre à 45 heures ou davantage de temps de prospection avec un jeu de huit piles alcalines.
3. L'utilisation d'un casque prolonge la durée de vie des piles. La durée de vie des piles varie beaucoup avec la température, le nombre de signaux de cible, le type, la marque et la durée de vie des piles. Lorsque vous voyagez loin de chez vous, il est always bon d'emporter huit (8) piles alcalines AA supplémentaires, ainsi qu'un boîtier à piles vide additionnel.
4. Quatre barres sur l'icone de pile (voir ci-dessus, à droite) indiquent que les piles sont complètement chargées. Changez les piles lorsqu'il ne reste plus qu'une barre d'autonomie. Le détector GM24k mainiendra toutes ses capacités de détction avec seulement une barre d'autonomie restante, mais quand la tension restante devient trop faible pour un bon fonctionnement, l'icone de pile commencerà clignoter. Lorsque la tension des piles atteint 8 volts, l'appareil s'éteint pour éviter de trop décharger les piles.
5. Le compartment à piles s'ouvre en appuyant sur les deux boutons situés sur le côte du boitier à piles, en liberant le loquet et en ouvrant la porte en charnière.

Piles du GM24k

Ci-dessus:iconede charge des piles

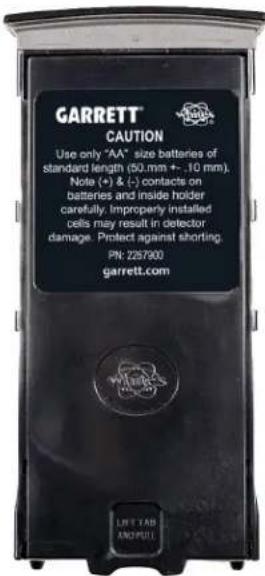

À gauche : boîtier à piles

Utilisation du boîtier à piles

1. Ouvrez le couvercle du boitier à piles (côté autocollant du boitier à piles) en appliquant une légère pression vers le haut sur la languette de la porte pour qu'elle se déverrouille. Faites glisser la porte loin du boitier à piles pour exposer les emplacements des piles.
2. Retirez les piles du boitier. Notez les positions (+) et (-) de chaque pile et les (+) et (-) de chaque emplacement de pile marqués à l'intérieur du plateau à piles. Utilisez le chargeur livre avec le GM24k pour recharger les huit piles AA ou instanté de nouvelles piles alcalines AA.

Notez soigneusement les positions correctes (+) et (-) lors de l'installation des piles AA. Si les piles ne sont pas installées correctement, le détector peut nécessiter d'être réparé par un centre de service agréé.

1. Faites glisser la porte pour la fermer en l'enclenchant bien.

2. Insérez le boitier à piles dans le détecteur avec suffisamment de force pour entendre le double « cli c » des clips de rétention à l'intérieur du boitier.

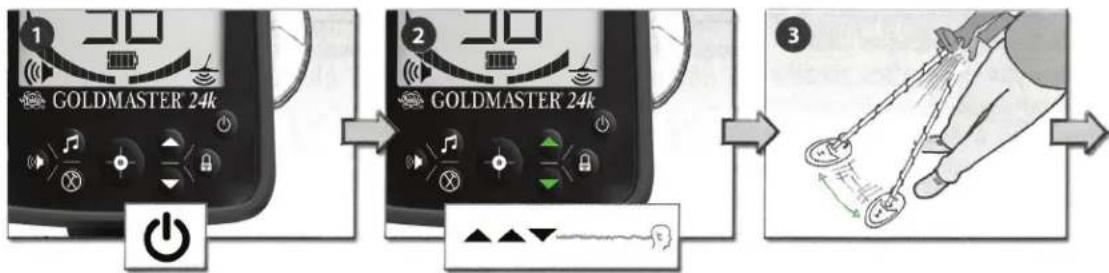

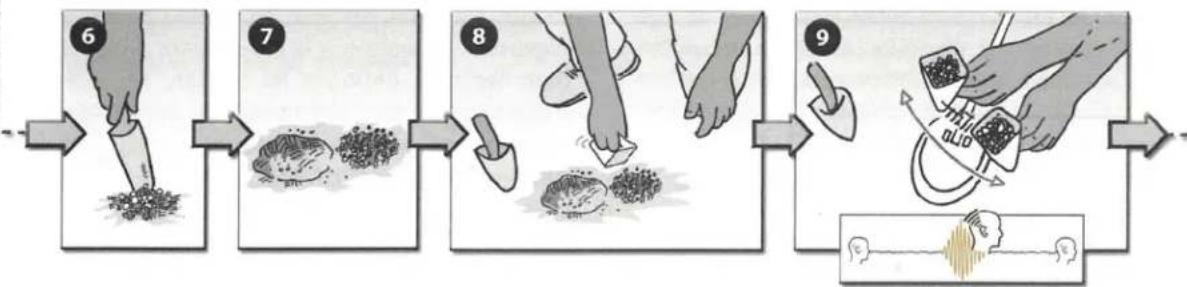

Instructions de démarrage rapide du GM24k

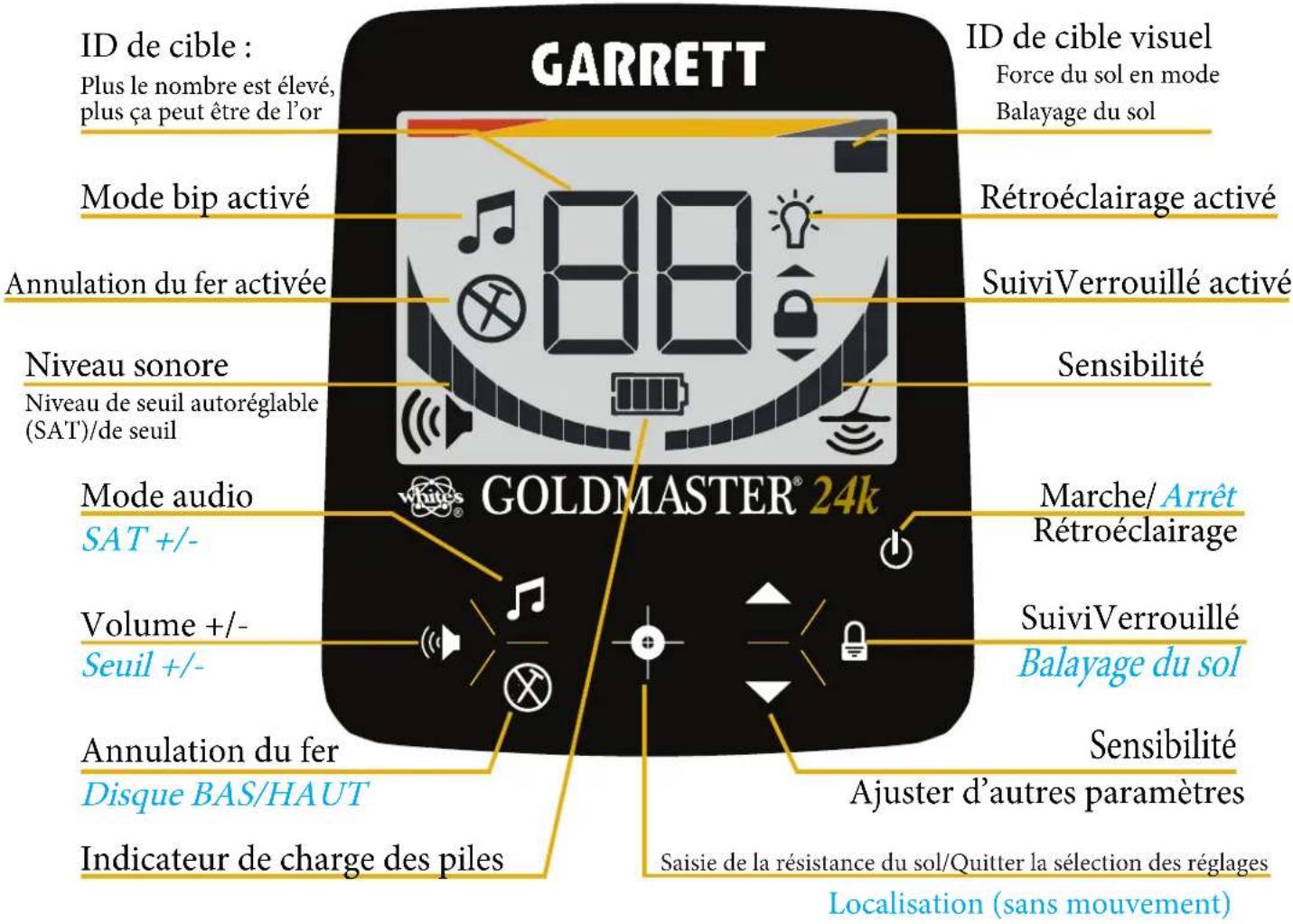

Interface du GM24k

REMARQUE: Texte normal = TAPPER sur le bouton TAP, Texte en italieque = MAINTENIR le bouton

Instructions de démarrage rapide

Lorsque le GM24k est correctement assemblé et les piles installées, suivez les instructions ci-dessous pour commencer à couver des pépites.

Mettez le GM24k en marche en appuyant sur le bouton marche/arrêt.

Reglez le VOLUME selon vos préférences (appuyez sur l'icone du haut-parleur, ou utilisez les boutons Haut et Bas).

Reglez le SEUIL sur un léger bourdonnement (maintenez l'icone du haut-parleur enforcée, ou utilisez les boutons Haut et Bas). Pour prospecter en silence, baissez-le complètement à zéro.

Réglez la SENSIBILITE à un niveau qui assure un fonctionnement en douceur (boutons Haut et Bas).

Réglez le SAT (seuil autoréglable) pour obtenir un seuil stable (maintenez le bouton de note de musique enforcé, utilisez les boutons Haut et Bas).

Selectionnez votre mode AUDIO préféREDappuyez sur le bouton de note de musique). Lorsque l'icone de note de musique est affichée, vous âtes en mode Bip. Lorsque Iicone n'est pas visible, vous âtes en mode Zip.

Activez l'Annulation du fer si vous rencontres des conditions de sol difficiles, des roches chaudes et froides ou des déchets de fer (appuyez sur le bouton du clou).

Abaissez le disque juste au-dessus du sol, puis « déplacez » le disque de haut en bas quelques fois et la fonctionnalité XGB (compensation extréme de l'effet de sol) compensera ouTRAquera automatiquement la minéralisation du sol. Ou vous pouvez verrouiller le suivi (bouton Verrouiller) et effectuer une saisie de la résistance du sol (bouton de mire).

Commencez à balancer le disque en faisant de larges balayages se chevauchant.

Si vous entendez des signaux faux ou des bips ou des bruits secs constants, diminuez la SENSIBILITE un peu, puis augmentez le SAT ou activez l'Annulation du fer.

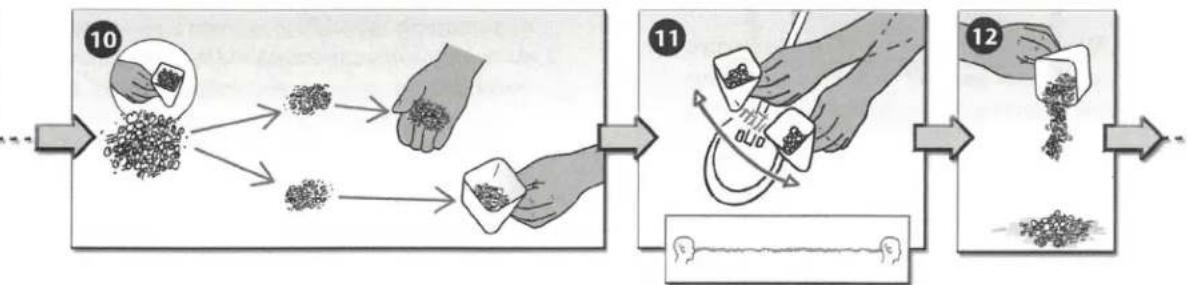

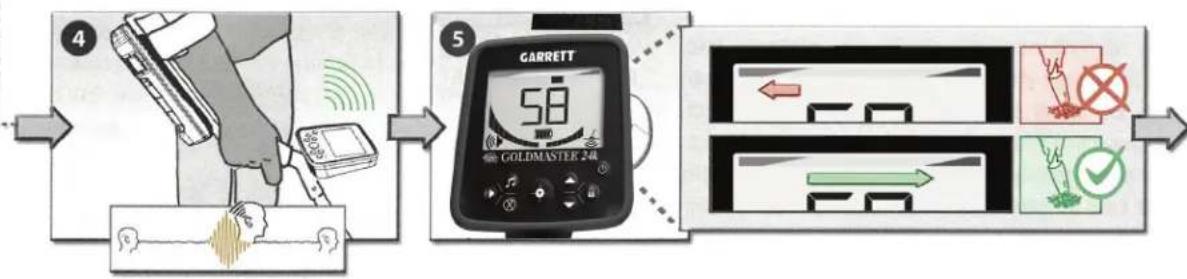

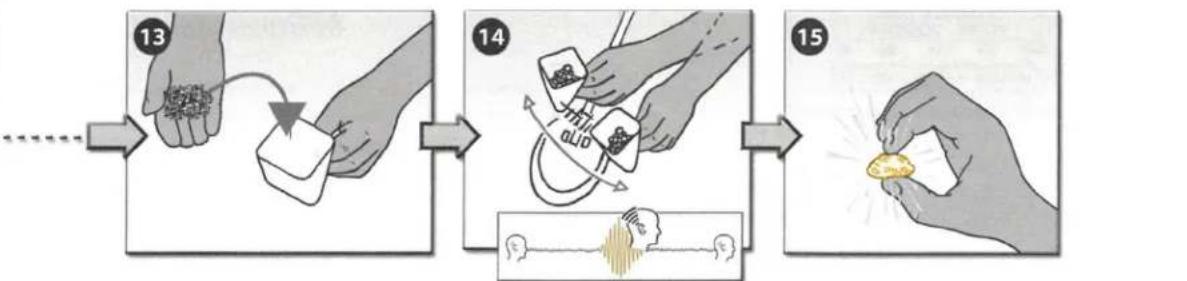

Demarrage rapide du GM24k

* AVIS SPECIAL

Si vous essayez de démontré ou de tester le GM24k en agitant des cibles en l'air devant le disque, il est ESSENTIEL demettre la COMPENSATION DE L'EFFET DE SOL sur la position VERROUILLE.

Cela est nécessaire, car lorsque le GM24k est en mode XGB, le disque doit VOIR le sol pendant qu'il passes au-dessus de la cible ou il pensera que la cible EST le sol et tentera d'en faire le suivi. C'est le cas que vous fassiez votre démonstration avec ou sans l'Annulation du fer.

Vous pouvez, cependant, démontré la fonction XGB de compensation rapide de l'effet de sol ou la fonction de saisie de la résistance du sol en agitant létéralement ou horizontally une roche minéralisée dans l'air devant le disque.

Ainsi, vous devez tester le GM24k avec des cibles alors qu'il est en mode XGB dans ou au-dessus du sol.

RéGLAGES D'USINE

Maintenez lorsque vous allumez le détecteur. Appuyez sur cet maintenez-le enforcé lorsque « Fd » est affiché à l'écran pour réinitialiser la machine aux réglages d'usine par défaut.

Commandes

Commande de la sensibilité

Gré à la commande de SENSIBILITE, vous augmentez la force du signal provenant du sol. Vous pouvez vous attendre à ce qu'une force de signal accrue vous permette de trouver des pépites à des profondeurs toujours plus grandes. Cependant, la minéralisation du sol elevé fera « rebondir » le signal et masquera les bonnes cibles. Par conséquent, ajustez la SENSIBILITÉ pour utiliser la sensibilité maximale permise sans masquer les cibles ou surcharger les circuits. En même temps, cela vous permet de faire fonctionner le détecteur avec un bourdonnement de seuil constant afin que les signaux faibles puissant être détectés.

C'est là que le GM24k peut vous aider. Lorsque la minéralisation du sol est trop élevé pour le réglage actuel de SENSIBILITE, l'affichage montre une série de lignes accompagnée d'une « alerte » sonore. Réduisez la SENSIBILITE jusqu'à ce que l'advertissement de surcharge cesse. À l'occasion, pendant votre prospection, vous pourriez passer au-dessus d'une cible très grande ou très peu profonde.

Il en résultata le même type de comportement. Le fait de soulever le disque peut reveler des informations sur la cible.

Il pourrait toujours être bon de la déterrer!

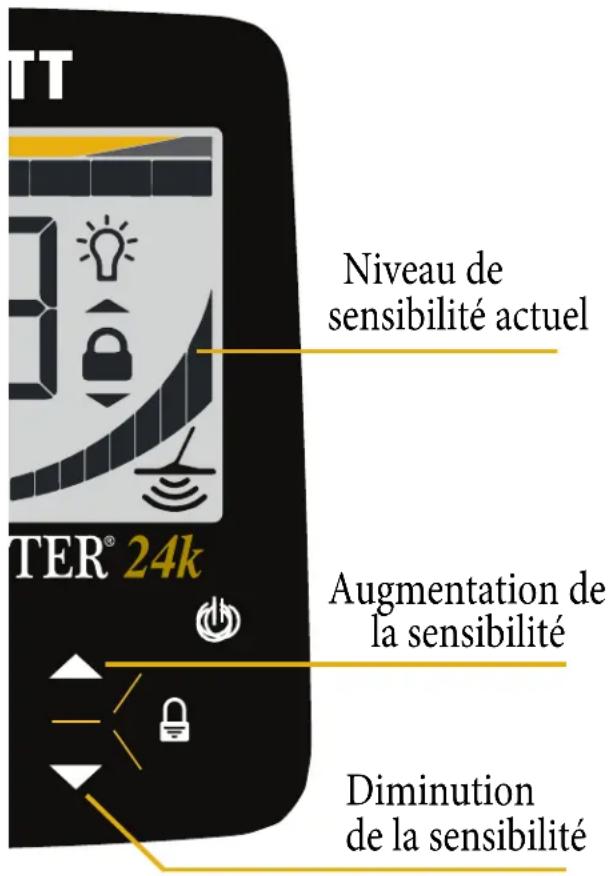

Réglage de la sensibilité

1. Les boutons HAUT et BAS contrôle la SENSIBILITÉ. Chaque pression sur le bouton HAUT augmente la sensibilité d'un niveau minimum de « 0 » à un niveau maximum de « 10 ». Veuillez notes que les niveaux 0 à 9 ajustent le gain du système et que le niveau 10 active une amplification (boost) audio pour obtenir une sensibilité maximale.
2. Les conditions moyennes du sol permettront généralement des valeurs de 5 à 7 de la SENSIBILITÉ. En terrain doux, vous pourrez peut-être monter jusqu'à 10. En terrain extremes, vous devrez peut-être baisser la sensibilité à moins de 5. Si le GM24k surcharge, votre sensibilité est trop élevé.
3. Une façon de voir la commande de SENSIBILITÉ, c'est de la comparer à l'accéléateur de votre voiture. Parfois, vous nevez vous détendre en ayant un meilleur contrôle, et parfois, vous pouze aller « à plein régime » pour obtenir des performances maximales.

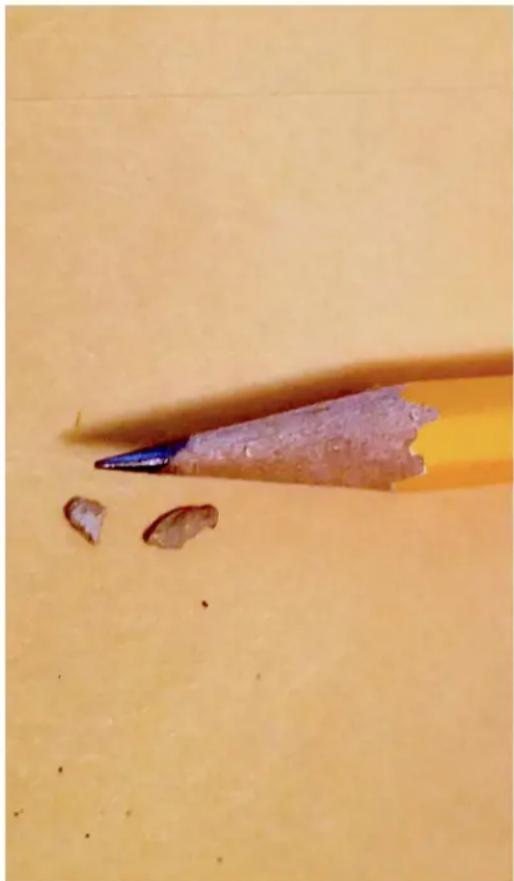

Réglage de la sensibilité (suite)

1. L'augmentation de la SENSIBILITÉ a pour but d'obtenir la profondeur maximale disponible du détecteur SANS faire apparaitre le message de surcharge, qui indique une surcharge des circuits.
2. De plus, toute augmentation du réglage de SENSIBILITÉ NE DOIT PAS ÉTRE au détriment du maintien d'un « bourdonnement » de SEUIL régulier et constant. Les faux signaux, les bips et les sauts provenant d'endroits minéralisés, les comportements erratiques et les écarts de SEUIL peuvent tous être le résultat d'une prospection avec une SENSIBILITÉ trop élevé.

En combinant correctement la bonne sensibilité, le SAT et de la patience, votre GM24k peut trouver de l'ord'une dimension inférieure au grain.

1. L'utilisation de la commande VSAT (Variable Self-Adjusting Threshold - seuil autorégable variable) aidera également à maintainir un « bourdonnement » de SEUIL doux et régulier et sera abordée dans une section ultérieure.
2. Tout en utilisant une vitesse de balayage lente et constante du disque, avancez le réglage vers « 10 » tout en maintainant un bourdonnement de SEUIL de fond régulier et faible. Si les bruits de sol sont toujours un problème, réduisez la SENSIBILITÉ.
3. La fonctionnalité d'ID DE CIBLE du GM24k fonctionne plus précisé lorsque la SENSIBILITÉ est régée à un niveau qui permet un fonctionnement régulier. Un gain trop important peut entrainer une mauvaise mise à la terre pour fausser l'identification correcte des cibles ferreuses et non ferreuses.
4. Tout comme une vitesse lente du disque avec un balayage large maintiendra un seuil régulier, cela permettra également au disque de séloigner de la cible à chaque passage, et ainsi de permettre au GM24k de « voir » le sol ainsi que la cible. Ceci est essentiel pour le fonctionnement précis de l'ID de cible.

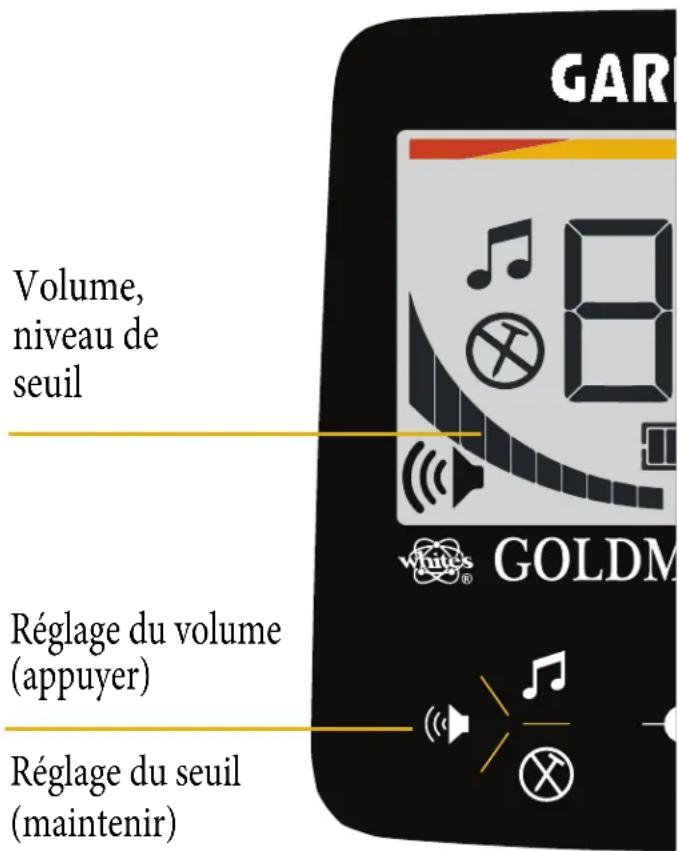

Réglage du volume et du seuil

La commande VOLUME de votre GM24k ajusté uniquement le niveau sonore des sons de cible et des bips de confirmation. Elle est utilisée en konjection avec le SEUIL pour vous donner le plus de contrôle sur la plage dynamique de votre détector. Cette commande est ajustée en appuyant sur l'icone de HAUT-PARLEUR puis en utilisant les boutons HAUT et BAS afin d'augmenter ou de diminuer le niveau sonore. Notez que le maintain du bouton de HAUT-PARLEUR ajuste le seuil, qui affichera les lettres « th » (pour threshold - seuil) à l'écran. Ajustez le SEUIL de façon à entendre un léger bourdonnement. Cela permet d'obtenir les更好地 performances sur les petites cibles.

Par exemple, avec un SEUIL bas et un VOLUME élevé, vous pouvez entendre une large gamme de signaux. Certains seront juste au-dessus du seuil ; d'autres seront très nets et forts. Vous pouvez régler le VOLUME et le SEUIL selon vos préférences, mais en général, la(Meilleure gamme de sons de cible sera disponible lorsque le volume est élevé et le seuil bas. Aux niveaux de volume 9 et 10, vous verrez « b1 » et « b2 » (b = boost ou amplification) sur l'écran, car ces deux niveaux permettent des amplifications audio consécutives pour les signaux faibles.

Haut-parleur externe ou casque?

Il y a des avantages à utiliser votre GM24k avec un casque. La durée de vie des piles sera augmentée et il sera beaucoup plus facile d'entendre les signaux les plus faibles. Le vent en particulier peut cause des problèmes lors de l'utilisation du haut-parleur externe sur un détecteur d'or, car le tremblement dans vos oreilles peut masquer lessons de petites cibles.

Cependant, dans un pays de serpents ou dans des conditions chaudes et humides, un casque peut ne pas être une option. Le GM24k a des réglages de volume indépendants, ce qui signifie que vous pouvez régler le volume du haut-parleur externe ainsi que celui du casque. Ces réglages sont enregistrées lorsque vous éteignez l'appareil. Le GM24k détecte automatiquement lorsqu'un casque est branché et l'appareil passée au niveau de volume enregistré pour le casque. Il revient ensuite au niveau de volume enregistré pour le haut-parleur lorsque le casque est débranché.

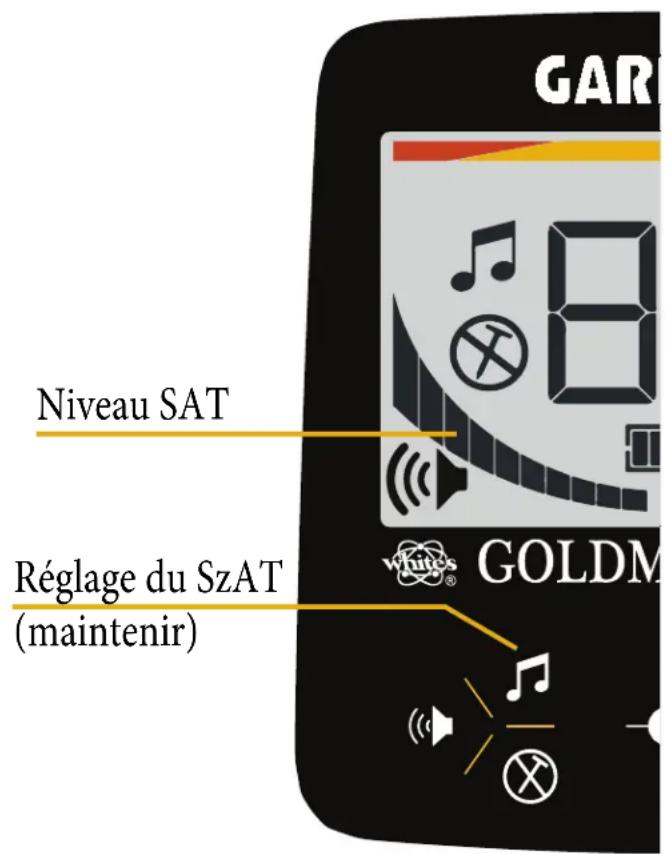

Commande de la vitesse du SAT

La commande de vitesse du SAT (Self Adjusting Threshold - seuil autorégable) variable ajuste la vitesse à laquelle le GM24k récapère son seuil de bourdonnement lorsque le disque passé au-dessus de changements de minéralisation. Ce réglage est ajusté en maintainant le bouton de la note de musique,enforcé,puis en ajustant le SAT vers le haut ou vers le bas entre 0 (désactivé),1 (moyen) ou 2 (rapide). Les lettres « Sa » s'afficheront lors du réglage du SAT.

Réglage du SAT

Le réglage initial est 1 (moyen), approprié pour une minéralisation du sol de légère à modérée. Lorsque vous rencontres des changements rapides dans la minéralisation du sol ou des roches chaudes plus profondes et plus grosses, vous pouvez obtenir de faux signaux (sol positif) ou des interruptions dans le bourdonnement de SEUIL (sol négatif).

Augmenter le réglage du SAT à 2 accélérer la réglage automatique du « bourdonnement » de SEUIL et réduira cette interférence. Dans le même temps, vous devriez ralentir votre vitesse de balayage pour aider le SAT à faire son travail et àMAINTER un seuil régulier.

Roches chaudes

Les roches chaudes sont des roches minéralisées qui peuvent être entendues parce qu'elles ont une mineralisation différente de la matrice ou du terrain environnant. Les roches chaudes négatives, telles que la magnétite, ont tendance à donner un son « bohinne » lorsque le disque est passé dessus. Plus la différence entre les roches et le sol est grande, plus le « bohinne » est fort. Les roches chaudes positives, telles que la maghemite ont tendance à sonner comme n'importe qu'elle autre cible metallique, telle qu'une pèpite et peuvent générer un zip-zip. Les roches chaudes positives mettront à l'épréuve la patience des prospecteurs. Le GM24k réduira l'effet et aidera à identifier de nombreuses roches chaudes. (Plus d'informations à la page 19)

N'oubliez pas que la profondeur globale est diminuée lorsque la vitesse SAT est plus rapide, mais si le sol est trop bruyant pour séparer une bonne cible d'un faux signal, il vaut mieux opérer à une vitesse SAT un peu plus élevé que de manquer complètement une cible. C'est la même logique qui a été utilisée pour déscrire la commande de la SENSIBILITE. Baisser le gain réduira la profondeur globale, mais ce faisant, vous pourrez également améliorer vos performances et trouver plus de pépites sur le long terme. Pour deGXIeurs résultats, reglez-vous vitesse SAT JUSTE assez haute pour annuler les faux signaux de la minéralisation du sol et reglez la commande de SENSIBILITÉ JUSTE assez haute pour maintir une profondeur maximale sans avoir un comportement faux ou erratique.

Commandes du GM24k

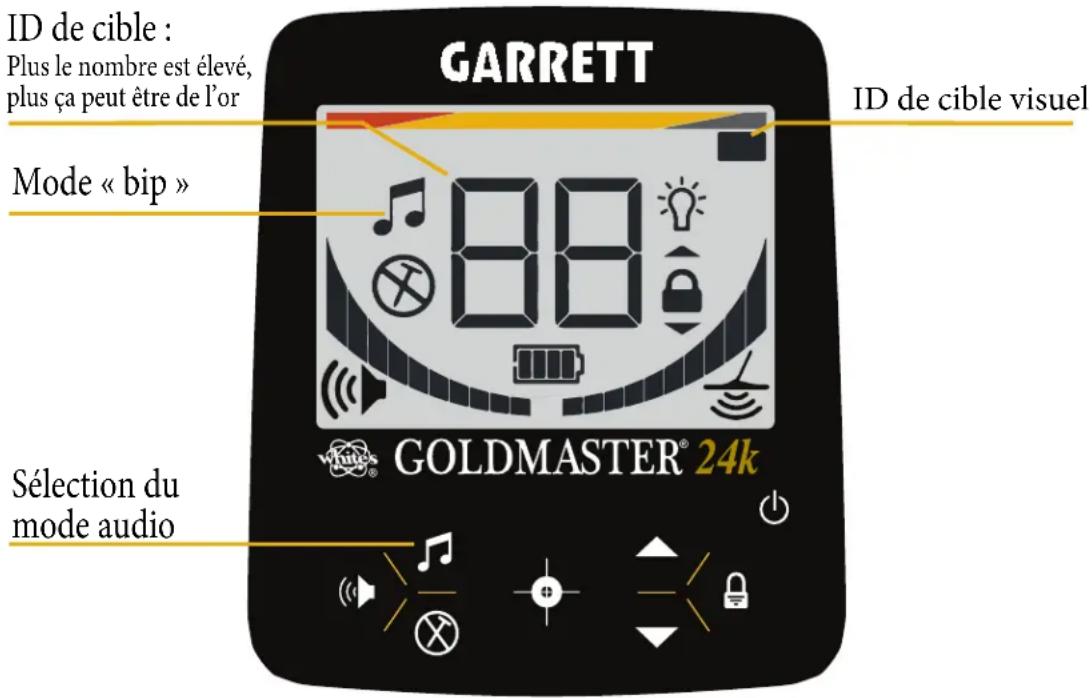

ID de cible

Le GM24k propose deux types d'ID cible. Le plus évident est le grand nombre affché au centre de l'écran lorsqué le disque passa au-dessus d'une cible. Ces deux chiffres représentent une échelle de 0 à 99, avec des nombres plus élevés équivalent à une plus grande chance que la cible soit non ferreuse.

Dans un terrain difficile, ou lorsque l'or se trouve dans la roche hote, il est important de creuser pour chaque signal douteux. Parfois, de l'or très petit

peutrouiprefaile numero d'IDde cible,ou danslecaspedepitesde la tailled'un sous-grain, aucun numero du tout.C'estpourquoidenmbreux prospecteursutilisantdesappareilselectroniques prospectent principalement en fonction du son.

De plus, la barre la plus haute de l'écran affiche une échelle générale des cibles. Vous pouvez voir que l'or a une large plage, en raison des nombreuses tailles, formes et consistances différentes des pépites d'or.

En cas de doute, déterrez la cible.

Modes audio

Appuyez sur le bouton de mode audio (l'icone de note de musique) pour basculer entre deux modes audio différents. Lorsque l'icone de mode audio est allumée, le GM24k est en mode « Bip», ce qui signifie qu'il produitra 2 bips distincts, un haut et un bas, pour différents types de cibles. Une tonalité plus élevée a deaillesures chances de correspondre à une cible non ferreuse (or, aluminium, argent, laiton, etc.), et une tonalité plus bassa a deaillesures chances de correspondre à une cible ferreuse (fer, roches chaudes, etc.).

Lorsque l'icone du mode audio est désactivée (l'icone de note de musique n'est pas affichée), le GM24k produit un son « zip » standard de VCO (voltage controlled oscillator - oscillateur contrôle en tension) lorsqu'une cible est détectée, où la hauteur et le volume audio augmentent à mesure que la force du signal augmente. Ce mode « Zip » est généralement préfééré par les prospecteurs experimentés en raison des nuances du son et de la sensibilité perché aux petites cibles.

Tous les réglages (SAT, Volume, Seuil, Annulation du fer, etc.) ont les mêmes effets dans les deux modes audio. Cela permet une flexibilité maximale pour différents utilisateurs.

Réglage du disque (2 barres)

Annulation du fer (discrimination)

Lors de la détction de pépites d'or, il est souvent préféable de « tout déterrer ». L'or peut avoir différentes tailles, formes et être incrusté dans la roche de fer, il est donc presque impossible de tener compte de chaque pépite dans le sol et de ne déterrer que de l'or. Cependant, dans des conditions difficiles, le prospecteur se servant d'un détector électronique peut avoir besoin d'ajuster le GM24k pour annuler les cibles indésirables ou la minéralisation d'un sol lourd.

Cela se fait au détriment de la pleine sensibilité, mais dans des conditions extrêmes, la quantité de signaux peut submerger vos sens, provoquant une « fatigue auditive ». Dans ces cas, la vraie bataille consiste à tracer de bonnes cibles, pas à une profondeur brute. Les situations dans lesquelles vous pourriez avoir besoin d'utiliser la discrimination du fer sont : les sols à teneur en mineraux changeant rapidement, les concentrations élevées de roches chaudes ou froides, les ancients camps miniers avec des déchets de fer et les sols ferreux à teneur très variables.

Annulation du fer (appuyer)

Réglage de la disc. (maintenir)

Réglage de l'Annulation du fer

Pour activer l'Annulation du fer en mode Bip ou Zip, appuyez sur l'icone du clou. Cela activera la fonction d'Annulation du fer par défaut. Vous pouvez ajuster ce réglage vers le haut ou vers le bas en Maintenant l'icone du clou, puis en utilisant les boutons Haut et Bas pour définir la plage de discrimination. La meilleure praticale consiste à n'utiliser que ce qui est nécessaire au bon fonctionnement du GM24k. En effet, un réglage d'Annulation du fer trop élevé réduira la sensibilité du détecteur aux petites pépites d'or. Encore une fois, il s'agit d'un compromis : il apparait au prospecteur deCHOISIR L'équilibre entre un seuil régulier et une sensibilité maximale. Si vous receivez beaucoup de signaux élevés de roches chaudes, appuyez sur le bouton VERROUILER en mode de réglage de l'Annulation du fer. Cela bloquera une plage de signaux de 94 à 99.

Veuillez noter que contrairement aux détecteurs de pieces, le seul ne devendra pas silencieux sur les cibles discriminées en mode audio «Zip» (VCO). Cela permet de garantir un bon fonctionnement et de lutter contre la fatigue auditive. Vous constaterez peut-être qu'il est préféable de détector avec l'Annulation du fer désactivée, puis de l'activer pour vérifier une cible. Des pépites minuscules d'or doivent souvent un numéro d'ID de cible très faible, voir aucun, il vaut donc mistréus utiliser ce réglage en dernier recours dans les conditions les plus difficiles.

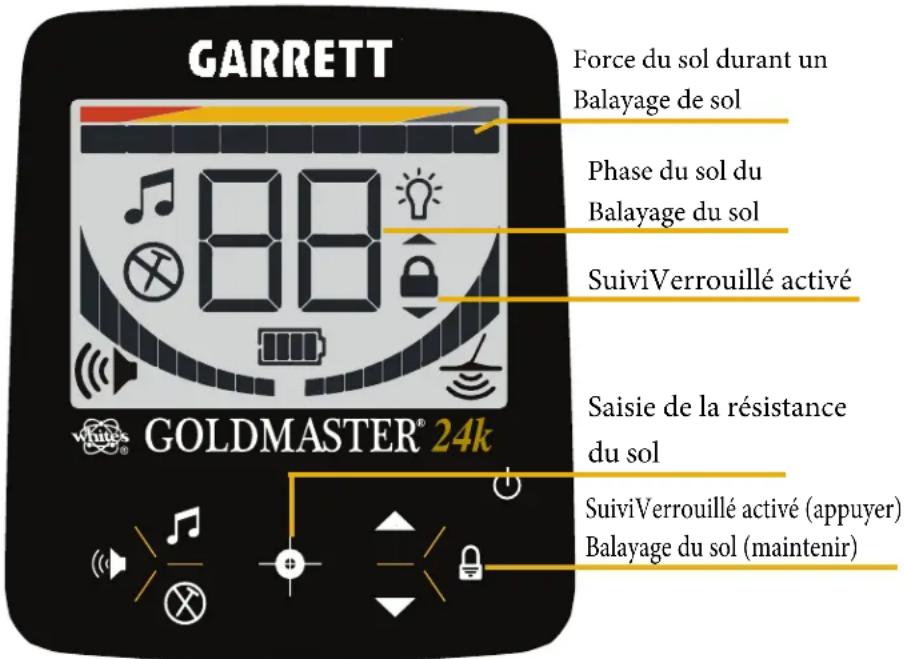

Compensation de l'effet de sol Commandes

L'or se trouve généralement dans les sols minéralisés, et la fonction XBG est activée par défaut sur un GM24k qui est mis en marche. Cela facilité le démarrage de la prospection, car l'appareil annule automatiquement la mineralisation indésirable afin que vous puissiez vous concentrer sur l'écoute des cibles.

Cependant, il se peut que vous souhaitiez VERROUILER la commande de compensation de l'effet de sol, ou même afficher les informations sur le sol à l'écran. Les options de sol complètes du GM24k vous permettent de faire ces deux choses rapidement et facilement, sans avoir à plonger dans le menu.

XGB

L'original détecteur Goldmaster* comportait un système de filtré de sol révolutionnaire qui réagissait rapidement aux changements de minéralisation. XGB est la méthode de suivi automatique du sol utilisée par le GM24k, qui propose une toute nouvelle méthode et un tout nouvel algorithme. Cela signifie que les utilisateurs peuvent utiliser ce détecteur dans une plus grande variété de conditions de sol avec un fonctionnement plus stable tout en ayant moins de bruit provenant du sol. Lorsque cette fonctionnalité est associée à l'Annulation du fer et au SAT, vous disposez d'un ensemble d'outils également polyvalent pour venir à bout des terrains difficiles.

XGB est activé par défaut sur le GM24k, ce qui est recommandé pour la plupart des utilisateurs dans la plupart des conditions. Cette fonctionnalité permet de suivre une large gamme de sols, des ferreaux aux alcalins, et présente une vitesse de suivi accrue par rapport aux modèles précédents sans nuire à la sensibilité aux petites pépites. Les flèches au-dessus et au-dessous de l'icone de CADENAS indiquent si XGB suit des valeurs qui augmentent ou qui diminuent.

Les algorithmes utilisés dans XGB donnent également au GM24k un avantage en raison de la possibilité de suivre simultanément plusieurs points au sol. Dans des terrains très variables, c'est un,enorme avantage,car vous pouvez rencontres des oscillations suffisamment larges de la phase du sol qui font que la plupart des autres apparèils sont presque inutilisables.

Meme si XGB est le réglage de sol suggéré, les prospecteurs avances savent que parfois, un meilleur contrôle des réglages de sol peut équivaloir à plus d'or dans leur poche. Des détails sont disponibles sur ces réglages dans les pages suivantes.

SuiviVerrouille

Le SuiviVerrouillé sur le GM24k est le réglage de sol « manuel » verrouillé. Cela fonctionne de manière similaire au GMT original.

Pour VERROUILER le suivi du sol sur le réglage actuel, APPUYEZ sur le bouton VERROILLER. Un cadenas s'affichera à l'écran. Cela mettra en attente le XGB et verrouillera le réglage actuel de la phase et de la la force du sol. Cela peut être utile dans les cas où vous pouvez trouver de l'or extrémement petit ou lorsque vous avez localisé une cible faible. Dans certains cas, la compensation de l'effet de sol automatique a le potentiel de détecter de minuscules pépites lorsque le disque est juste au-dessus de la cible. Vous trouverez peut-être utile d'activer XGB pendant la prospection, puis de VERROUILER le suivi juste après avoir détecté une cible.

Saisie de la résistance du sol

Lorsque le suivi est verrouillé, vous pouvez appuyer sur le bouton de mire pour saïrir la résistance du sol. Cela met à jour le réglage du sol sur les valeurs du sol qui est actuellement sous le disque. En combinant le suivi VERROUILLE avec la Saisie de la résistance du sol, vous pouvez facilementmettre à jour le point de compensation de l'effet de sol pendant que vous balayez avec le disque.

Lorsque you effectuez une Saisie de la resistedance du sol, la lecture de la phase du sol actuelle s'affiche brievement a l'ecran. C'est un bon moyen de garder une trace du type de mineralisation sur laquelle vous marchez. Les sols plus ferreux ont tendance a produit un nombre plus grand, tandis que les sols plus alcalins produiront un nombre plus petit.

La Saisie de la résistance du sol affichera également la phase au sol lorsque le GM24k est en mode XGB (automatique), mais elle n'interrompt pas les processus de suivi automatique.

Balayage du sol

Le Balayage au sol est activé en maintainant le bouton VERROUILLER enforcé. L'affichage changera pour afficher la force du sol sur la barre supérieure, en augmentant de droite à gauche. Des barres pleines correspondant à une très forté minéralisation, et une barre clignotante vous avertit qu'aucune information sur le sol n'est présente.

Les nombres à deux chiffres affichés sont la phase du sol. La ferrite solide lira environ 81 et l'alcali entre 50 et 30, mais vous pouvez rencontres n'importe qu'elle plage de nombres de phase en fonction de la zone dans laquelle vous vous trouvez.

Dans le Balayage du sol, vous pouvez également définir une compensation de sol en utilisant les flèches HAUT et BAS. Cette selection affectera la compensation du sol en mode de recherche normal, que ce soit en utilisant XGB ou des réglages verrouillés.

Le Balayage du sol est très utile durant la prospection dans des zones de mineraux arides ou des lits de ruiscaux pour trouver des dépôts de sable noir. Une astuce que vous pouze utiliser consiste à emporter des drapeaux de marquage avec vous, en en plaçant un où la mineralisation est la plus forte environ tous les 3m (10 pieds). C'est là que vous pouze traiter le matériel dans une rampe de lavage ou une boîte de lavage à sec.

Pour revenir au mode de recherche normal, appuyez sur VERROUILER ou la MIRE.

Prospecter avec le GM24k

Prospecter

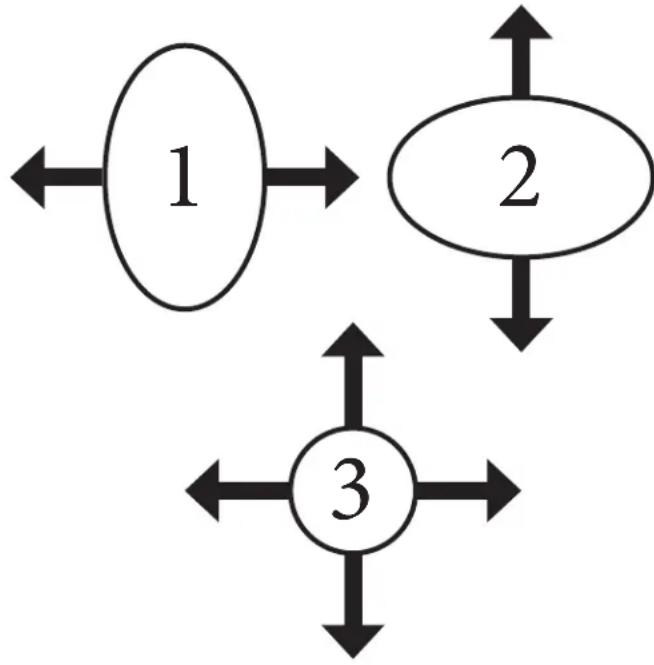

Technique de localisation

En raison de la nature de balayage large des disques de recherche elliptiques, il peut etre dificile de localiser de petites cibles sous le centre physique de la bobine. Utilisez la technique de pointage du « X » comme indiqued sur le diagramme afin d'identifier la partie du sol dans laquelle se trouve la pèpite. Comme la plupart des pèpites sont trop petites pour être isolées à un emplacement exact lors de la chasse aux pieces de monnaie ou aux reliques, creusez directement au centre du « X » jusqu'à ce que la cible ne soit plus dans le trou, mais dans votre tas de terre. Les techniques d'examen du tas de terre sont abordées plus loin dans le manuel. (page 21)

Encore une fois, la procédure consiste à balayer la cible d'un côté à l'autre en.notant le centre d'un côté à l'autre (voir l'étépe 1 du schéma).Déplacez-vous ensuite de 90 degrés et balayez le disque d'un côté à l'autre ennotant

le centre à partir de cette nouvelle direction (voir l'objet 2 du schéma). Le « X » marque l'endetroit que vous devez creuser (voir l'objet 3 du schéma). Vous pouvez vous entrainer avec de petits morceaux de plomb ou d'or sur le sol pour vous familiariser avec la technique. Il est bon d'avoir un aimant à portée de main, de préférence dans le manche de votre pic à creuser, pour-retirer le fer du tas de terre. Vous trouverez ainsi votre cible plus rapidement. Cela fonctionné également sur de petites roches chaudes presque invisibles.

Mode de localisation sans mouvement

En plus de cette méthode traditionnelle de localisation, le Goldmaster 24k dispose également d'un mode de localisation sans mouvement. Ce mode est activé en maintainant le bouton de la mire (grand bouton au milieu du clavier). Lorsque ce bouton est enforcé, le détecteur va sonner sur les cibles, que le disque soit en mouvement ou non. Le mode de localisation sans mouvement désactive le suivi au sol XGB, l'Annulation du fer et le SAT. Par conséquent, dans des conditions très difficiles, vous constaterez peut-être que ce mode de localisation a du mal à contrer la minéralisation. Mais cela peut être très utile pour dimensionner les cibles sous le disque et vous donner une idée de leur forme. Par exemple, les clous peuvent souvent être identifiés comme une forme oblongue avec un son plus fort sur la tête plate.

En mode de localisation sans mouvement, l'écran affichera la force du signal en utilisant les deux ailes segmentées au bas de l'écran ainsi que l'affichage numérique à deux chiffres. L'affichage numérique lit de 0 à 30, 0 représentant une cible proche de la surface et 30 une cible à la limite d'être detectable. En raison des tailles très diverses, de la pureté et de la teneur en minéraux des pépites d'or, cette échelle n'est pas capable de donner des lectures de profondeur absolues et ne doit être utilisée que comme point de référence pour estimer la force du signal. Elle peut également donner des lectures élevées pour des objets en fer extrémement volumineux qui peuvent vous suprendre par leur profondeur réelle. L'inverse est également vrai : de très petites pépites peuvent être interprétiées comme des cibles faibles. Il est donc préférible de considérer les lectures et le son du mode de localisation sans mouvement comme une force de signal, et non une lecture de profondeur.

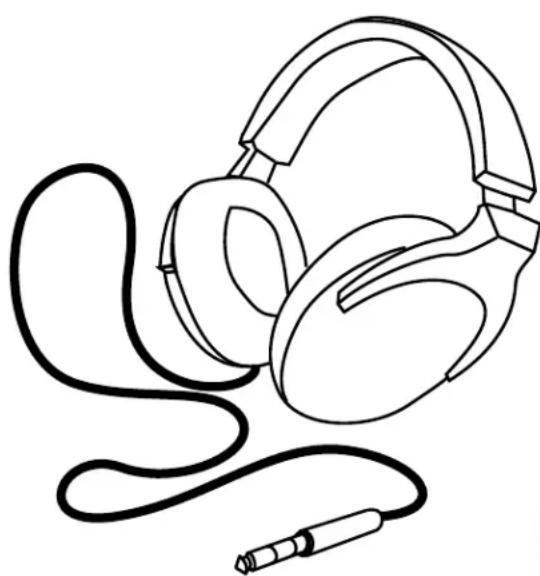

Casque

La prise casque sur le GM24k est située à l'arrière du boîtier à piles. Le capuchon anti-poussière pour la prise casque (compris dans votre kit de pieces) doit être utilisé lorsque vous n'utilise pas de casque. La plupart des prospecteurs préférent utiliser un casque stéreo de haute qualité, le GM24k est donc cable pour le son stéreo. En plus du casque à volume régable inclus avec votre détecteur, un adaptateur pour casque de 1/8 po à 1/4 po est inclus. Branchez cet adaptorateur dans la prise de casque pour utiliser un casque ayant un connecteur de 1/4 po.

Adaptateur de casque de 1/8 à 1/4 po

Capuchon anti-poussière pour la prise de casque

Lorsque vous choisissez un casque, assurez-vous qu'il dispose d'un BOUTON DE RÉGLAGE DU VOLUME. Cela est important pour votre comfort et votre sécurité. N'oubliez pas que vous foulez le SEUIL de « bourdonnement » le plus faible possible, mais un signal cible fort et comfortable. L'utilisation d'un casque vous permettra de travailler avec un « bourdonnement » plus faible et d'entendre des signaux de cibles plus faibles, ainsi que déviter de déranger les autres avec une boîte qui fait « bip » et d'économiser vos piles. De nombreux casques de haute qualité, depuis les casques couvrant complètement vos oreilles aux écouteurs d'étedégers qui offrent un peu plus de sécurité dans les régions de serpents et d'ours, sont disponibles sur le marché. Les casques à plus haute impédance (60 ohms ou plus) offrent le plus de sensibilité et sont更好地 pour entendre les cibles minuscules les plus susceptibles d'être entendues lors de la prospection. Une impédance correctement équilibrée est importante ainsi qu'une faible distorsion.

Volume du casque

Comme le réglage du volume est possible sur le GM24k (accessible en appuyant sur le bouton du haut-parleur et en ajustant le volume audio vers le haut ou vers le bas), certains casques avec réglage du volume en ligne vous offrent un réglage supplémentaire. Cela est d'au fait que la commande de volume du GM24k n'afecte que lessons de cible et non le niveau de seuil.

Pour régler une plage maximale de sensibilité audio, il est conseilé à l'utilisateur de régler le volume sur son GM24k au niveau maximum, puis d'ajuster le volume du casque en ligne en fonction de ses préférences. Cela permettra à la fois des signaux très subtils et silencieux ainsi que des signaux très forts, afin de pouvoir entendre une large plage de volumes de cible.

Pour régler une plage de sensibilité audio plus modérée, il est conseilé à l'utilisateur de régler le volume sur son GM24k à un niveau moyen et d'augmenter le volume du casque en ligne. Les signaux plus faibles émettront un son plus fort et la plage dynamique sera moins large, ce qui peut aider certains utilisateurs à couver des cibles.

Prospecter avec le GM24k

Conseils d'utilisation et de réglages sur le terrain

Assemblier tous les éléments :

Une fois que vous avez compensé l'effect de sol initial, vous étés préts à commencer la prospection. Déplacez le disque juste au-dessus du sol et écoutez le son distinct zip-zip produit par une cible. Il est sage de planter une pépite juste sous le sol pour s'entraîner à reconnaître lessons en fonction de la cible. Si vous n'avoz pas de pépite, utilisez un nickel ou un morceau de plomb (plomb de nivelement ou balle de chasse). De la grenille très peu profonde émettra un son très similaire à celui d'une petite pépite d'or.

Vous pouvez vous entrainer avec des pépites de différentes tailles et à différentes profondeurs. N'oubliez pas que le fait de planter une cible perturbe la minéralisation du sol, ce qui réduit généralement la profondeur à laquelle elle aurait été trouvée dans un sol non returné. Il vous faudra de la pratique pour déterminer la vitesse et la technique de prospection appropriées. N'essayez pas d'aller pas trop vite. Essayez de chevaucher votre chemin de balayage afin de ne pas manquer les pépites minuscules et plus profondes. Lorsque vous entendez un zip-zip, effectuez la technique de localisation en « X » ou utilisez la fonction de localisation sans mouvement (page 16) sur la partie la plus bruyante et déterminez visuèlement le centre.

Plutot que de vous concentrer sur toutes les commandes du détector, considérrez les systèmes du détector comme une extension de vos sens qui travaillent en harmonie pour vous dire ce qui se trouve sous terre. Cela vous aidera à vousmettrevous-meme enharmonie avecvoitrzone de prospection.La SENSIBILITE,la COMPENSATION DE L'EFFET DU SOL,la vitesse VSAT,le SEUIL,et I'ANNULATION DU FER,opereont tous ensemble et simultanement.Bientot,vousne ferez même plus attention au détector et vos sens prendront le relais,peignant une image mentale de ce qui se trouve sous terre.

Déterrez TOUTES les cibles métalliques dans un premier temps, puis rejoetez le fer :

Au début, déterrez toutes les cibles jusqu'à ce que vous vous habituiez au son de divers objets.

Comme avec les autres détecteurs VLF, un clou ou un morceau de fer oblong posé horizontally produit un

double bip. Une «onne cible» est consideree comme tout ce qui n'est pas du FER. Vous foulez detecter le plomb, le laiton, le cuivre, l'aluminium et l'argent. N'importe lequel de ces metaux peut simuler le son d'une pèpite d'or et doit être déterré. Prétez attention particulièrement à la Grenaille en plomb si commune dans les zones minières. Si vous detectez ces cibles minuscules, vous prospectez comme vous devriez le faire et finirez par trouver de l'or.

Réglage de la COMPENSATION DE L'EFFET DE SOL verrouillée pour les très petites pépites :

Alors que la compensation de l'effet de sol automatique XGB facilitite la chasse aux pépites pour les prospecteurs qu'elle que soit leur experience, le VERROUILAGE de la compensation extreme de l'effet de sol peut grandement améliorer vos chances de trouver de l'or dans certaines situations.

La raison en est simple: les plus petites pépites ne peuvent produit qu'une légère augmentation du seuil et ne varient souvent que de quelques degrés de phase par rapport au sol en raison de leur petite taille. Si vous prospectez les petites pépites d'or, le verrouillage du suivi du sol permet à ces faibles écarts de passer à travers le point de compensation de l'effet de sol et de créé un signal de cible sur le GM24k.

Cependant, dans des conditions de terrain difficiles, ce n'est pas toujours une option. C'est là que l'utilisation de la fonction Saisie de la résistance du sol est utile, car vous pouzemettre à jour manuellement la compensation de l'effet de sol à tout moment durant votre prospection.

Une autre option consiste à utiliser le GM24k en mode XGB, et après avoir entendu un faisible signal de cible, à verrouiller immédiatement la compensation extréme de l'effet de sol. Maintenant, vous pouvez vérifier la cible sous différents angles sans que XGB « suive » cette cible. Cela offre le meilleur des deux modes de suivi automatique, ainsi que la possibilité de le geler après l'acquisition d'un signal.

Si les roches chaudes vous rendent fou, vous pouvez également compenser l'effet de sol directement sur la roche chaude, puis verrouiller le suivi. Si le reste de la combinaison de sol ne vous donne pas de faux signal après avoir fait cela, vous avez réussi à annuler non seulement le sol mais aussi les roches chaudes!

Prospecter avec le GM24k

Rétroéclairage et autonomie des piles

Le fait d'appuyer brievement sur le bouton d'alimentation activera le retroéclairage du GM24k, offrant une visibilité accrued dans des conditions defaible luminosité. En plein soleil, le fait que le retroéclairage est activé peut ne pas être visible, il y a donc une icone d'ampoule pour indiquer également l'état (icone allumée = retroéclairage activé). Cette lumière consomme de l'énergie supplémentaire, il est donc préféable de ne l'utiliser que lorsque cela est nécessaire.

Ce rétroéclairage est allumé pendant quelques secondes lors de la mise sous tension du GM24k, mais uniquement pour permettre les situations où l'appareil est allumé dans l'obscurité totale. Il s'eteindra après quelques secondes et l'icone disparaître jusqu'à ceque le rétroéclairagesoitactivéouquèledetecteursoitrallumé.

Utiliser le GM24k dans les cas de minéralisation extréme :

Gracé à sa compensation de l'effet de sol XGB, à SAT et à l'Annulation du fer, le GM24k peut fonctionner dans une plus grande variété de conditions que de nombreux autres détecteurs VLF. Cependant, il faut une certaine connaissance de la façon d'utiliser chaque réglage pour venir à bout des sols difficiles et des différences entre les types de sol.

Lorsque la mineralisation est très forté, comme dans le cas de pierre de fer lourde ou de serpentine, il faut baisser la sensibilité. Il y a suffisamment de tension au niveau du disque pour provoquer une surcharge sur le GM24k en présence de sols difficiles, prenez donc le temps de trouver un bon réglage de sensibilité avant de faire d'autres réglages.

Pour vérifier la force du sol, vous pouvez activer le Balayage au sol en Maintenant le bouton VERROUILER enforcé.

Un autre problème que vous pouvez rencontres est une minéralisation de sol très variable. Dans ces conditions, vous n'obtiendrez pas de surcharge, mais vous devrez faire face à de nombreux faux signaux lors de votre balayage avec le disque. Cela est d'au changement rapide de la phase du sol sous le disque. La première étape que vous doivent faire est d'augmenter votre réglage SAT enMAINANT le bouton de la note de musique enforcé, puis en

appuyant sur le bouton Haut pour augmenter la valeur du SAT. Cela permettra au détecteur de s'adapter plus rapidement aux changements rapides du sol.

En dernier recours, activez la fonction d'Annulation du fer (le bouton de clou barre). Cela ne permettra pas à ces signaux bas de gamme de franchir le seuil dans l'un ou l'autre mode audio. Ce n'est que dans les conditions les plus extrêmes que vous doivent régler l'Annulation du fer (en maintainant enforcé le bouton de clou barre) à des valeurs plus élevées.

Problèmes de sol à faible minéralisation :

Le GM24k est concu pour fonctionner dans un environnement de forte minéralisation en fer. Dans certains cas, la minéralisation peut être si faible que le disque ne se calme pas à l'approche du sol. En d'autres termes, il ne semble jamais y avoir de changement ou seulement une légère augmentation dubourdonnement lorsque le disque est déplace répetitivement de bas en haut. Dans ce cas, verrouillez la compensation de l'effect de sol (bouton VERROULLER) et effectuez une saisie de la résistance du sol avant de commencer à prospecter.

Rocheschaudes

Les « roches chaudes » omnipresentes ont causé de la frustration chez presque tous les prospecteurs utilisant des apparciels électroniques. La plupart des plus grosses roches sont en surface et peuvent être écartées une fois identifiées. Vous apprendrez rapidement à les reconnaître au son. Le son de « surmodulation » ou « bohinne » deviendra bientôt familial. XGB est juste une bonne option quand elles sont nombreuses. Nous pensons qu'il est préféable de régler l'appareil pour la majorité de la composition du sol et d'apprender à reconnaître une « roche chaude » au son. La fonction XGB du GM24k returnera rapidement à une valeur moyenne en quittant le voisinage d'une « roche chaude » et restera sensible aux pépites d'or. Comme il existe différents types de « roches chaudes », il est presque impossible de toutes les eliminer avec un seul réglage. Certaines seront identifiées par le système d'ID de cible comme s'il s'agissait de fer.

Dans tous les cas, la pratique vous permettra d'obtenir le réglage idéal.

Prospecter avec le GM24k

Conseils d'utilisation et de réglage sur le terrain (suite)

Roches chaudes négatives :

Les roches chaudes négatives sont celles qui se trouvent sous le point de compensation de l'effet de sol du GM24k. Elles produit en fait un son nul (pas de son) lorsqu'elles sont directement sous le disque, émettant un son une fois que le disque s'en éloigne. Cela ressemble parfois à un « bohinne » lorsque le minéral du sol et le minéral rocheux sont éloignés les uns des autres dans le TYPE de minéral, ce qui les rend faciles à reconnaître. Dans tous les cas, celles-ci sont généralement de couleur noire ou grise et généralement magnétiques. Lors de la prospection avec la compensation de l'effet de sol VERROUILLEE, elles peuvent souvent être éliminées en effectuant une Saisie de la résistance du sol juste au-dessus d'elles, puis en continuant la prospection avec le GM24k « surcompensé » par rapport au sol. Lorsque vous utilise cette procédure, assurez-vous de chercher lentement et de garder le disque pres du sol et de niveau. Cela éliminera les problèmes causés par ces « roches chaudes »

Dans certaines parties du monde, ces types spécifiques de roches sont appelés « roches froides », car elles générent un son sous votre réglage actuel de la compensation de l'effet de sol. Elles sont généralement faciles à identifier grâce au son « bohinne » et à la difficulté à les localiser. Si le sol est jonché de ces roches chaudes négatives (elles ne sont pas seulement occasionnelles), le XGB suivra pres du point de compensation de l'effet de sol des roches chaudes, diminuant du même coup la ↔ponse du GM24k. Vous serez peut être obligé d'augmenter la vitesse SAT et/ou de réduire la SENSIBILITÉ pour conserver un « bourdonnement » de SEUIL utilisable.

Roches chaudes et alcalines positives :

Les roches chaudes positives sont généralement rouges ou de diverses nuances de rouge à presque noir. Elles se ¬trouvent au-dessus de votre point de compensation de l'effet de sol. Elles sont parfois aussi petites que des BB et seront comme des pépites. Ces « roches chaudes » positives sont difficilles à éliminer et seront très bas sur votre échelle d'ID de cible. Elles produit en fait un signal positif comme le métal et c'est pourquoi elles sont si difficilles à dif-

férencier. La fonction XGB suivra automatiquement certaines d'entre elles. L'utilisation d'un réglage SAT plus élevé peut également diminuer la réponse de votre GM24k à ces roches chaudes positives.

Le fait d'utiliser un disque Double D sur le GM24k permettra au détecteur de nouveaux fonctionner sur un sol de roches chaudes qu'un disque concentrique. Et en dernier recours, la fonction d'Annulation du fer devrait presque faire taïre toutes les roches chaudes restantes.

Les mineraux alcalins humides peuvent etre extreme- ment difficiles a travailler en raison de la sensibilité des détecteurs d'or a haute frquence aux sels dissous conducteurs et de leurs similitudes avec les reponses de petites pétites d'or. Mais vous pouvez utiliser les mêmes techniques pour les alcalis que pour les roches chaudes positives.

Réglage de la SENSIBILITÉ avec XGB :

Si, lors de la recherche avec XGB, vous rencontres un comportement erratique tel que de faux signaux ou des bips et dessons claquants constants, vous utilisez peut'être un niveau de SENSIBILITE trop élevé pour la minéralisation du sol. Voici souvent la chose la plus simple que vous puissiez faire pour augmenter votre capacité à entendre l'or dans un sol difficile. Appuyez simplement sur le bouton BAS pour réduire la sensibilité de votre apparéil. Essayez de prospecter à nouveau. Continuez ainsi jusqu'à ce que vous puissiez proposper sans avoir de signaux erratiques. Notre détecteur annule les mineraux dans le sol pendant que vous balayez, vous pouvez donc remarquer une légère fluctuation du bourdonnement de seuil lorsque les divers mineraux du sol sont détectés et annulés.

Meme si cela peut sembler contre-intuitif, le fait d'ajuster la sensibilité dans des conditions de sol difficiles peut en fait augmenter vos chances de trouver une pépite. Cela est du au fait que vos oreilles sont une extension du détecteur de métaux. Entendre un signal faible avec comme fond un seuil régulier est beaucoup plus facile que d'entendre un signal moyen avec comme fond des centaines de signaux plus faibles.

Meme si le GM24k est livre avec des fonctionnalités avances telles que le SAT, l'Annulation du fer et XGB, ne négigez pas la première étape que vous doivent faire lors de toute sortie: trouver le bon niveau de sensibilité pour le sol sur lequel vous marchez.

Prospecter avec le GM24k

Localisation ou faire un « X » sur la cible :

Dans la plupart des cas, la localisation est facilement réalisée en effectuant un simple « X » ou croissement au-dessus de la cible. Vous pouvez également utiliser le nouveau mode de localisation sans mouvement du GM24k. La partie la plus bruyante de la cible sera sous le centre du disque, comme avec n'importe queel déteur. Une fois l'emplacement approximatif de la cible déterminé, prenez une poignée de terre et vérifie a nouveau le trou. Continuez ce processus jusqu'à ce que la cible ne soit plus dans le trou, mais dans votre main. Essayez demettre la poignée de terre dans un recipient en plastique (casserole, plateau, tasse ou pelle).Le fait de passer le conteneur sur le disque vous permettra de déterminer si la cible est juste à l'intérieur. Si c'est le cas, une série de séparations exposerera rapidement la pépite. C'est ce qu'on appelle le procédé « 50-50 ».Vous retirez la moitié de la terre de la pelle et la passsez sur le disque. Si l'appareil émet un bip, la cible est dans la pelle. Jetez la terre sans cible et répétez jusqu'à ce que vous ayez la pépite dans votre main.

Poignée de terre :

Certains préférent faire passer directement la poignée de terre au-dessus du disque. Faites preuve de prudence lorsque vous optez pour cette solution. Le GM24k est suffisamment sensible pour détecter le sel dans votre main et répondre par un signal. Essayez de le faire avec votre main vide et vous verrez à quel point vous pouvez vous rapprocher du disque en utilisant cette méthode. Une façon de contourner cette sensibilité au sel est de prendre des pinceces de terre et de passer uniquement les doigts au-dessus du disque. Vous trouvezze le moyen le mistrin adapté à vos besoin. L'état du sol - sec, humide, fin, grossier, etc. -aura beaucoup à voir avec la méthode vous convenant le mistrin.

SENSIBILITE et vitesse de SAT VARIABLE (seuil autorégable):

La fonction XGB compensate les mineraux communs du sol dans la région. La commande V-SAT compensate la cohérence de cette mineralisation du sol (accessible en maintainant enforcé le bouton de note de musique). Plus le degré d'incohération est élevé, plus le SAT est nécessaire pour réduire le bruit au sol. Si le SEUIL devient trop irrégulier ou broyant, il peut être nécessaire d'utiliser la fonction SAT et/ou de réduire le réglage de la SENSIBILITÉ. Ce comportement bruy

ant rendra dificile la reconnaissance d'une veritable cible (une pèpite possible) parmi des morceaux de mineraux, communément appelés « roches chaudes »

Il n'est pas judicieux de maintainir un niveau élevé de SENSIBILITÉ si le détector ne fonctionne pas correctement. C'est un faux sentiment de sécurité. Reconnaitre une veritable cible est la partie la plus importante de la détction. C'est un exemple où une SENSIBILITÉ plus faible produit plus de pépites. Vous étés le meilleur juge quant à la quantité de bruit que vous pouvez tolérer tout en identifiant les pépites, ainsi qu'à la combinaison de SAT et de SENSIBILITÉ qui produit les résultats souhaités dans votre région. Par conséquent, si vous avez utilisé votre GM24k à pleine sensibilité et que vous déterminez qu'elle est trop élevé parcque soit le seuil est erratique, soit le détector donne de faux signaux; commencez toujours par réduire la sensibilité à une plage plus stable. Si cela ne résout pas le problème, commencez à augmenter la vitesse SAT enMAINANT ENFONcé le bouton de note de musique et en utilisant la flèche vers le haut. Si cela ne corrige pas le problème, revenez à la SENSIBILITÉ précédente et réduisez-la un peu plus.

C'est un peu comme assaisonner un pot de soupe. Un peu de sel et un peu de poivre. N'oubliez pas que toute baisse de SENSIBILITE en dessous de 7 à 8 entrainera une certaine perte de profondeur. Toute augmentation de la vitesse SAT au-dessus du réglage par défaut de 2 réduira également la profondeur globale. Cependant, chaque condition de sol a son réglage optimal.

La profondeur globale n'est pas le but ultime. C'est trouver des pétites! À moins que votre seuil ne soit constant et aussi régulier que possible, et exempt de fausses cibles qui brouillent l'image, vous ne pourrez jamais désigner le sol de l'or. Nous aimons utiliser l'analogie de la conduite sur une route droite par rapport à une route sinueuse. L'objet est d'aller du point A au point B. 80km / h peut vous y amener sur une route droite, mais vous devrez ralentir à 45km / h si la route est sinueuse, ou vous allez faire une sortie de route. La route droite est comme un sol faiblement minéralisé et la route sinueuse est comme une minéralisation lourde. Une SENSIBILITÉ élevée et un SAT plus lent ne détecteront pas l'or dans une minéralisation lourde.

Prospecter avec le GM24k

Conseils d'utilisation et de réglage sur le terrain (suite)

Surcharge :

Le GM24k se surchargera lorsque le disque est au-dessus d'un gros object ou d'une minéralisation de fer extrémement lourde. Baisser la SENSIBILITÉ résoudra généralement une zone minéralisée, mais ne fera pas grand-chose pour éliminer une veritable cible. Avec un peu de pratique, vous allez comprendre. Si la surcharge parait générale, c'est probablement une minéralisation et une baisse de la SENSIBILITÉ est indispensable.

ID decible:

Le GM24k dispose de trois systèmes d'identification de cibles différents. La réponse audio est le système de prédilection. En mode audio Tous metaux (ou ZIP), le détector émet une tonalité graduée et augmente le volume au-dessus des cibles. En mode Bip, le détector donnera une tonalité élevée pour la plupart des bonnes cibles comme l'or, l'argent, le laiton et l'aluminium, et une tonalité plus basse pour les cibles plus susceptibles d'être de la ferraille. Il affiche également un numéro d'ID de cible, en utilisant une échelle de 0 à 99. Vous pourriez considérer cela comme un compteur de « chance d'avoir une bonne cible», plus le nombre est élevé, plus la chance est grande. Il y a également une barre d'ID de cible, qui vous donne un bloc dans les plages du fer, de l'or ou d'un alliage. Les segments plus à droite de l'écran sont plus susceptibles de représentier de bonnes cibles.

Meme si le GM24k présente toutes ces informations, il est généralement une bonne pratique de tout déterrer dans un pays réputé pour la teneur en or de son sol. De très petites pépites d'or peuvent tromper n'importe quel système de discrimination, en particulier lorsque l'or est enfermé dans la roche hôte. Pourtant, dans des zones difficiles comme les camps miniers, le système d'ID de cible peut vous donner plus d'informations sur les cibles - c'est à vous de decide der la déterrer ou de continuer le balayage.

Mauvaise classification du fer :

L'ID cible identifiera systématiquement certains types d'objets en fer et en acier comme non ferreux, particulièrement en acier mince et plat comme un couver

cle de boîte, de très gros morceaux de fer et de petits morceaux de fer solides comme des rondelles lourdes. Puisqu'il s'agit d'un détecteur d'or, il était essentiel de le consevoir de manière à ce qu'il ait tendance à qualifier les cibles douteuses comme « non ferreuses » ou « or possible ». De cette façon, vous éliminez la possibilité de confondre l'or avec le fer.

Conseils pour le mode de Balayage du sol :

La prospection demande de la patience. Avec un détector de métaux, il en faut encore plus. Il y a certaines zones où l'or est si petit que la détction de métaux n'est pas une technique de récapération efficace. Pour ces zones, vous pouvez utiliser le mode de Balayage du sol du GM24k pour suivre les dépôts de mineraux.

Cette fonction est excellente pour les zones de minéaux arides, les lits de ruisseaux et les ancients canaux où vous voudrez peut-être Traitser la terre en utilisant une rampe de lavage, une boite de lavage à sec ou même simplement un simple tamis à or.

Maintenez le bouton VERROUILER enforcé sur votre GM24k et l'écran vous montrera la phase du sol (numéro à deux chiffres) et la force (barre supérieure d'ID de cible). Trouvez une zone susceptible deContainir du sable noir (et donc plus susceptible d'avoirde l'or) et balayez normalement le disque sur le lit du cours d'eau. Partout où la concentration de mineraux est la plus forte (barre d'ID de cible la plus pleine), plantez un drapeau de marquage.

Au fur et à mesure que vous continuez votre chemin, vous finirez par cartographier les bandes payantes avec vos drapeaux, vous indiquant une voie de travail avec votre équipement de récapération. La commande de sensibilité fonctionne également dans ce mode. Si le sol n'est pas détecté, le premier segment d'ID de cible clignotera.

Décalage de fréquence :

Si vous prospectez en compulsion d'autres personnes ou sous des lignes électriques, vous pouvez rencontres des IEM (interférences electromagnétiques). Éteignez votre GM24k et maintenez enforcé le bouton Annulation du fer enforcé tout en le rallumant. Sélectionnez une fréquence différente à l'aide des boutons et . Sélectionnez la fréquence avec le moins d'interférences. Pour recommencer la prospection, appuyez simplement sur le bouton de la mire (localisation) pour quitter la sélection des réglages. Vote nouvelle sélection de fréquence sera conservée lors de la mise hors tension du GM24k.

Informations sur le GM24k

Informations

Entretien approprié

I. Nettoyage

A. Le disque et la canne sont étanches et peuvent être nettoyés avec de l'eau douce et du savon doux. Le boîtier à piles et le boîtier de commande ne sont pas étanches, mais résistant à l'eau. Ne soulevez jamais un disque mouillé au-dessus de la hauteur du boîtier de commande, car l'eau peut couler à l'intérieur de la canne et endommager l'électronique. Un chiffon en coton humide peut être utilisé pour essuyer un boîtier de commande sale.

II. Météo

A. N'exposez pas votre détecteur aux conditions de température d'un coffre de voiture durant des hivers et ou des étés extremes.
B. Protegez-le des rayons directs du soleil pendant le stockage.
C. Le boitier de commande est résistant à la pluie. Cependant, il doit être protégé des fortes pluies.

III. Stockage

A. Lorsque le détector n'est pas utilisé, assurez-vous qu'il est eteint.
B. Si vous prévoyez de stocker votre détector pendant longtemps, retirez le boîtier à piles du détector et retirez les piles du boîtier.
C. Rangez le détector à l'intérieur, dans une zone où il sera protégé des abus. Au fil des ans, White's a constaté que les apparciels entreprises nécessitaient plus de réparations et subissaient plus de dommages physiques que ceux qui étaient utilisés quotidiennement.

IV. Précautions supplémentaires

A. Evitez de laisser tomber votre détector lorsque vous essayez de le poser pour déterrer une cible.
B. Evitez d'utiliser votre détector comme levier lorsque vous vous levez après avoir fouillé le sol.
C. N'utilisez aucun lubricifant, tel que le WD-40, sur aucune partie de votre détecteur.
D. Ne modifies pas votre détector pendant sa période de garantie.

Conformité à la FCC

Cet apparéil est conforme à la partie 15 des règes édictées par la FFC (Federal Communications Commission). Son fonctionnement est soumis aux conditions suivantes.

1. Cet apparéil ne doit pas provoquer d'interférences nuisibles.
2. Cet appeareil doit accepter toutes les interférences reçues, y compris les interférences susceptibles d'entrainer un fonctionnement indésirable.

MISE EN GARDE : Les changements ou modifications non expressement approuvés par Garrett Electronics peuvent annuler votre garantie sur ce produit.

Informations sur le GM24k

Garantie

Votre détector GM24k bénéficia d'une garantie de 24 mois (pièces et main d'oeuvre). Toutefois, les dommages causés par une alteration, une modification, une néglizgence, un accident ou une mauvaise utilisation quels-on ne sont pas couverts par la garantie.

En cas de problème avec votre détector GM24k, veuillez tire la totalité de ce manuel de l'utilisateur pour vérifier que le mauvais fonctionnement du détector ne provient pas des réglages manuels effectuels. Maintenez lorsque vous allumez le détector. Appuyez sur et maintenez-le enforcé lorsque « Fd » est affiché à l'écran pour réinitialiser la machine aux réglages d'usine par défaut.

Assurez-vous que vous avez bien :

1. Verifie la charge de vos piles et les connecteurs. Des piles pratiquement déchargees sont la principale cause de « defaillance » du détecteur.

2. Contacté votre revendeur pour obtenir de l'aide, sur tout si vous n'êtes pas familiarisé avec le détecteur GM24k.

Si vous détecteur GM24k doit être réparé ou entretenu dans le cadre de la garantie, contactez votre revendeur chez qui vous avez acheté votre détecteur. Pour éviter de payer des frais de transport et d'importation trop élevés, n'essayez pas de renvoyer un produit Garrett à notre usine située aux États-Unis.

Les informations concernant les demandes de réparation/garantie en dehors des États-Unis figurent sur le site Web de Garrett: www.garrett.com. Cliquez sur Sport Division, puis sur la page Garantie/Enregistrement, et déroulez vers le bas pour plus d'informations.

DÉMARRAGE RAPIDE
