Caractéristiques techniques	Douche à main avec technologie AirPower, jet Rain, finition chromée, dimensions compactes.
Utilisation	Facile à installer sur un support mural, compatible avec les systèmes de plomberie standard.
Maintenance et réparation	Nettoyage facile grâce à la surface lisse, système anti-calcaire QuickClean.
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures.
Informations générales	Garantie de 5 ans, respect des normes de qualité et de durabilité Hansgrohe.

FOIRE AUX QUESTIONS - 04230830 Hansgrohe

Comment installer le système de douche Hansgrohe 04230830 ?

Pour installer le système de douche, commencez par couper l'eau. Suivez les instructions fournies dans le manuel d'installation, en veillant à fixer correctement la douchette et le support mural.

Comment régler la pression de l'eau sur le système de douche ?

La pression de l'eau peut être ajustée en utilisant le robinet d'eau ou en vérifiant les vannes d'arrêt. Assurez-vous que les filtres ne sont pas obstrués.

Que faire si de l'eau fuit du système de douche ?

Vérifiez d'abord les connexions pour vous assurer qu'elles sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer les joints d'étanchéité.

Comment nettoyer le système de douche Hansgrohe 04230830 ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui peuvent endommager les surfaces.

Est-il possible de remplacer la douchette ?

Oui, la douchette est remplaçable. Assurez-vous de choisir un modèle compatible avec le système Hansgrohe 04230830.

Comment résoudre un problème de température d'eau instable ?

Vérifiez le mélangeur et assurez-vous qu'il fonctionne correctement. Si le problème persiste, il peut être nécessaire de consulter un plombier.

Quel type de garantie est offert avec le produit ?

Le système de douche Hansgrohe 04230830 est généralement couvert par une garantie de 5 ans. Vérifiez les documents fournis pour plus de détails.

MODE D'EMPLOI 04230830 Hansgrohe

FR Instructions de montage / Mode d'emploi / Garantie

Température d'eau chaude

* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

• Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant de procéder à l'installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l'installation.
• Ce dispositif requiert une pièce intérieure 01850181 (non compris).
• Pour empêcher des blessures par ébouillantement, la température de sortie maximale du robinet de douche ne doit pas excéder 120°F (49°C). Au Massachusetts, la température de sortie maximale du robinet de douche ne doit pas excéder 112°F (44°C).
• Ce mitigeur thermostatique est à utiliser avec des pommes de douches ayant un débit de 1.1 GPM (4.2 L/min) ou supérieur.
• Conservez ce livret et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.

Datos tecnicos

Presión en servicio

recomendada 15 - 75 PSI (0.1 - 0.5 MPa)

max. 145 PSI (1 MPa)

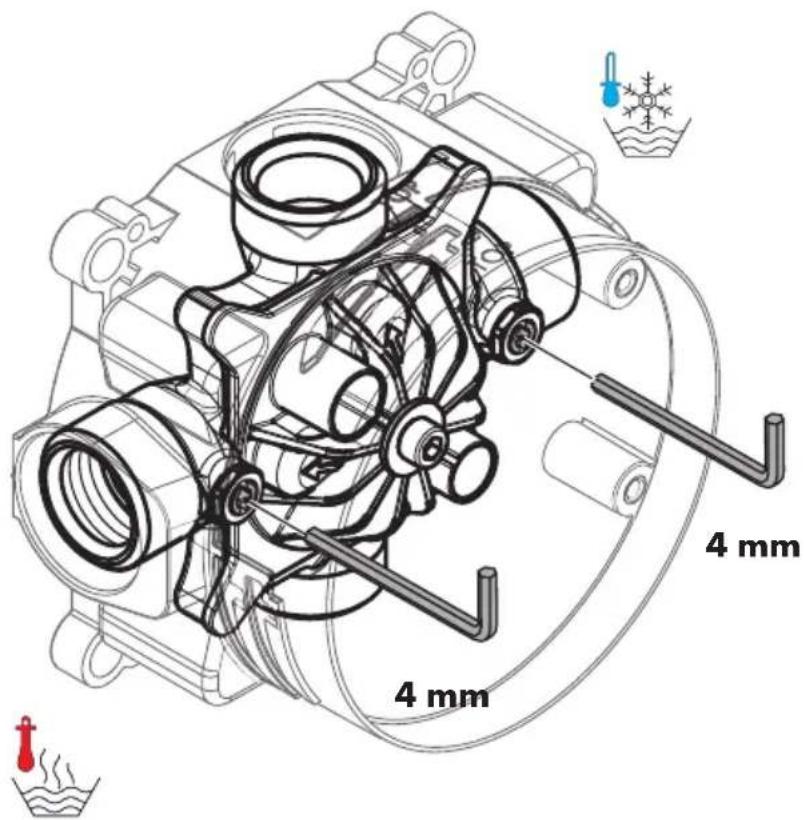

Service Stops / Butées d'arrêt d'isolation / Cierres de servicio

4 mm 4 mm

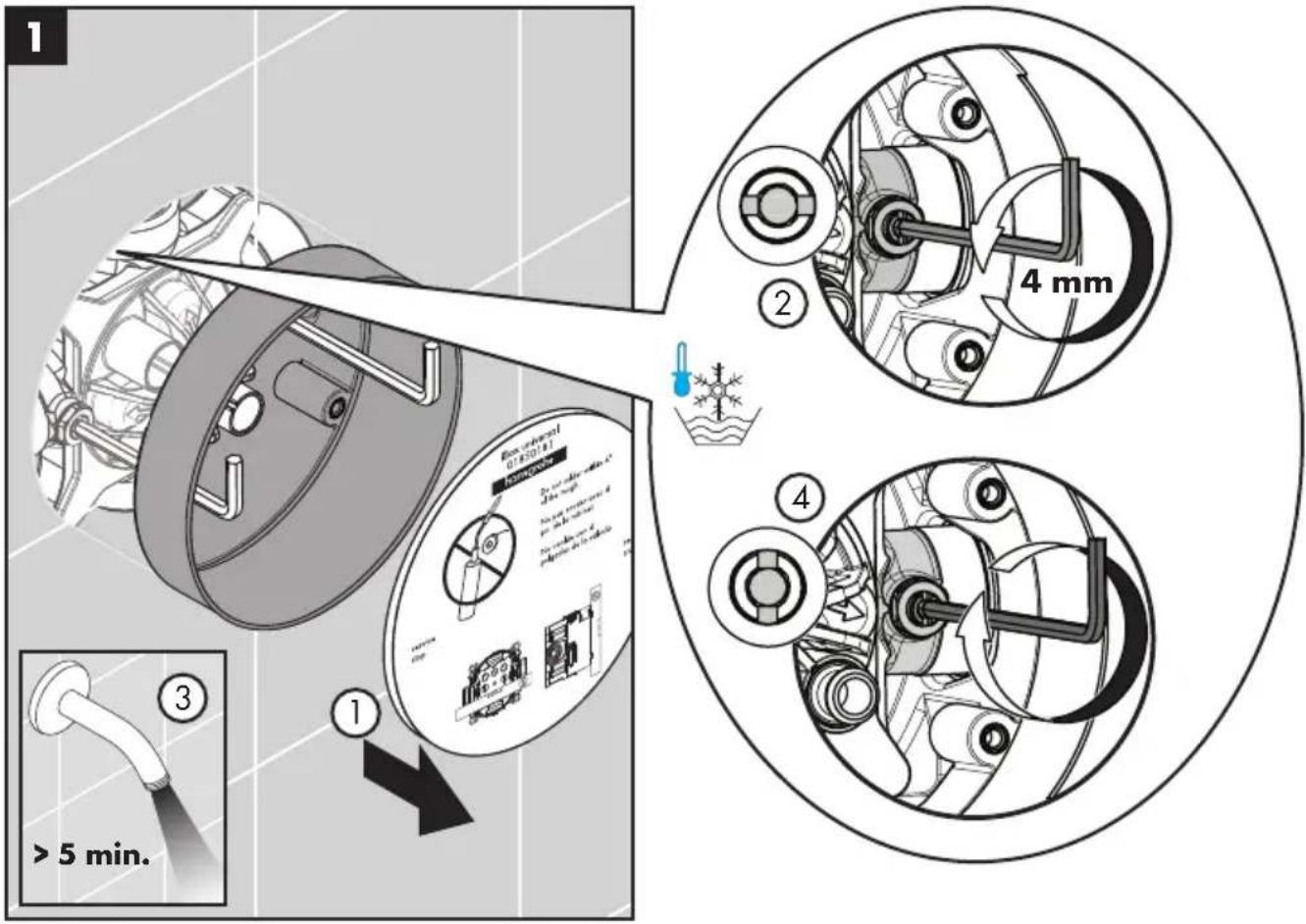

Flush the hot and cold supplies / Rincez les conduites d'alimentation de l'eau chaude et de l'eau froide / Lave los suministros frío y caliente

1 2 4 mm 3 4 1 > 5 min.

English

Retirez l'étiquette.

Ouvrez l'eau froide à la butée d'arrêt d'isolation.

Rincez le conduite de l'eau froide pour au moins 5 minutes.

Fermez l'eau froide à la butée d'arrêt d'isolation.

Retire la etiqueta.

Retirez la vis de la pièce d'insertion affleurante. Tournez-le à 90°, et réinstallez-le.

Ouvrez l'eau chaude à la butée d'arrêt d'isolation.

Rincez le conduite de l'eau chaude pour au moins 5 minutes.

Fermez l'eau chaude à la butée d'arrêt d'isolation.

Fermez l'eau à les butées d'arrêt d'isolation.

Coupez le protecteur de façon à ce qu'une partie de 116 à 18 po soit à l'extérieur de la surface du mur fini.

Scellez le mur autour du protecteur à l'aide d'un agent d'étanchéité.

Retirez la pièce d'insertion affleurante et les joints.

Insérez le bloc de fonction.

Installez les vis du bloc de fonction.

Mesurez la distance entre la surface du mur et la bride du vis. Notez la longueur mesurée (« X »).

Ajoutez ½ po à cette longueur « X ». Notez cette nouvelle longueur.

Coupez les vis de façon à ce que celui-ci dépasse de 12 po + la longueur X.

Ouvrez l'eau à les butées d'arrêt d'isolation.

Installez la plaque-support de façon à ce que l'encoche soit vers le bas.

Installez la douille thermostatique de façon à ce que la marque de repère soit à la position 12:00.

Installez la douille inverseur.

Installez le rosace.

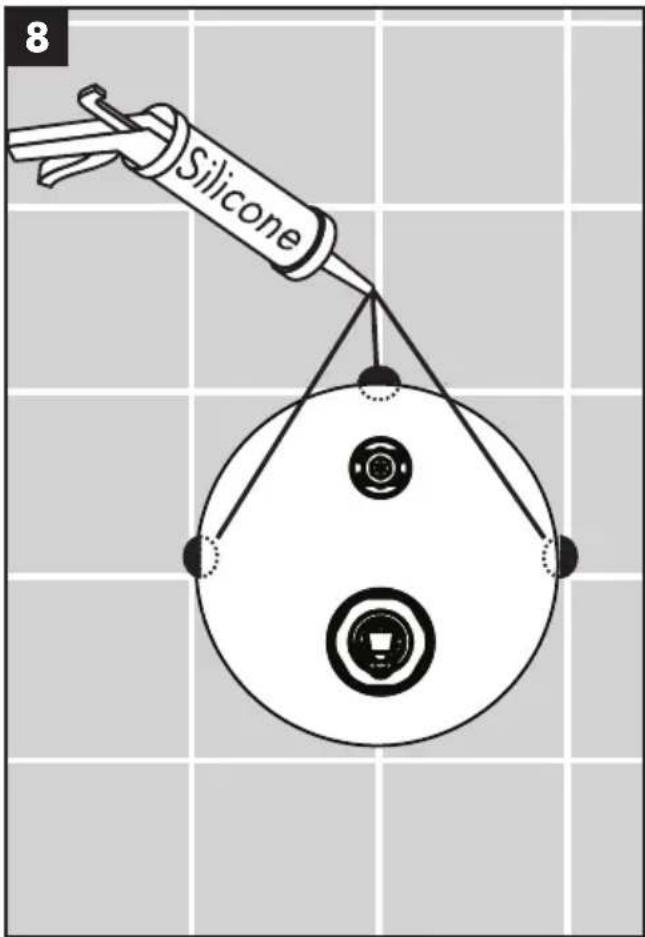

Appliquer une petite quantité de l'agent d'étanchéité aux joints de coulis.

Lubrifiez la tige de manoeuvre avec une petite quantité de graisse de plomberie blanche.

Installez l'adaptateur de poignée. Serrez la vis.

Installe le poignée d'arrêt.

Serrez la vis.

Installez la poignée thermo- statique de façon à ce que le bouton de surpassement de la butée de sécurité soit à la posi- tion 9:00.

Serrez la vis.

* Pour empêcher des blessures par ébouillantement, la température de sortie maximale du robinet de douche ne doit pas excéder 120°F (49°C). Au Massachusetts, la température de sortie maximale du robinet de douche ne doit pas excéder 112°F (44°C).

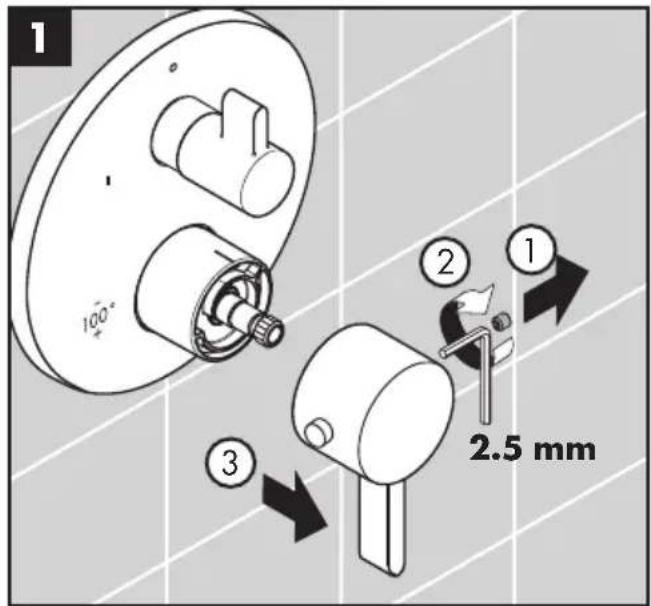

Justify the handle / Réglez la poignée / Ajuste la manija

DysfonctionnementOrigineSolution

Pas assez d'eau — Pression d'alimentation insuffisante — Contrôlez la pression
	— Filtre de l'élément thermostatique encrassé	— Nettoyez les filtres
	— Joint-filtre de douchette encrassét	— Nettoyez le joint-filtre entre la douchette et le flexible
Circulation opposée, l'eau chaude est comprimée dans l'arrivée d'eau froide et vice versa avec robinet fermé	— Clapet anti-retour encrassé ou défectueux	— Nettoyez le clapet anti-retour ou le changez éventuellement
La température à la sortie ne correspond pas à la température de réglage	— Clapet anti-retour encrassé ou défectueux	— Réglez le thermostat
Le réglage de la température n'est pas possible	— La pièce de base a une alimentation inversée (l'eau froide doit être à droite et l'eau chaude à gauche) ou elle est montée à l'envers	— Nettoyez l'élément thermostatique ou le changez éventuellement— Montez le bloc de fonction à 180°
Bouton à pression du verrouillage de sécurité défectueux	— Ressort défectueux — Nettoyez le ressort ou bien le bouton à pression, le changez éventuellement — Bouton d'arrêt	— Montez le bloc de fonction à 180°
Fonctionnement de la poignée difficile	— Mécanisme d'arrêt défectueux — Changez le mécanisme d'arrêt	— Montez le bloc de fonction à 180°
La douchette ou le bec verseur goutte	— De la saleté ou de l'incrustation sur le siège, mécanisme d'arrêt défectueux	— Nettoyez le mécanisme d'arrêt ou le changez éventuellement

Entretien

• Les clapets anti-retour doivent être examinés régulièrement.
• Contrôler par la même occasion les filtres qui se trouvent sur la cartouche thermostatique. Après le montage de la cartouche thermostatique vérifier obligatoirement la température au point de vidange.
• Pour assurer le mouvement facile de l'élément thermostatique, le thermostat devrait être placé de temps en temps en position très chaude et très froide.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.

× Les poudres de nettoyage, les tampons ou les brosses abrasives.
× Les nettoyeurs à vapeur.
× Les produits de nettoyage « sans rinçage ».

- Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

- Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce.

- Après le nettoyage rincer abondamment à l'eau clair pour éliminer intégralement les restes de détergent.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
