| Type de produit | Gradateur (commutateur) Legrand |
| Modèle | TSD4FBL3PBK |
| Numéro de catalogue | TSD4FBL3P |
| Pays d'origine | Fabriqué en Chine |
| Alimentation | 120 V à 277 V CA, 50/60 Hz |
| Courant nominal | 10 A (120 V) / 5 A (277 V) |
| Type de câblage | Unipolaire et 3 voies |
| Compatibilité ballasts | Ballasts à intensité réglable 0-10 V homologués UL (ex. Advance Mark 7, Osram QHE) |
| Fonction principale | Gradation de l'intensité lumineuse avec réglage du niveau minimum |
| Caractéristique spéciale | Potentiomètre d'étalonnage accessible pour ajuster le seuil bas |
| Matériau des connexions | Fils en cuivre uniquement (calibre 12 ou 14 AWG) |
| Nombre maximal de ballasts par gradateur | 30 |
| Réduction de puissance en groupement | Voir tableau : double/triple configuration (10 A ou 5 A selon tension) |
| Sécurité | Couper l'alimentation avant installation ; ne pas utiliser pour prises, lampes fluorescentes ou appareils à moteur |
| Entretien | Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs |
| Garantie | 2 ans à compter de la date d'achat (usage normal) |
| Installation | Réservée à un électricien certifié ou personne qualifiée |
| Poids approximatif | 0,1 kg |
| Dimensions approximatives | 7 x 4 x 4 cm |
FOIRE AUX QUESTIONS - TSD4FBL3PBK LEGRAND
Questions des utilisateurs sur TSD4FBL3PBK LEGRAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice TSD4FBL3PBK - LEGRAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TSD4FBL3PBK de la marque LEGRAND.
MODE D'EMPLOI TSD4FBL3PBK LEGRAND
Doit être installé par un électricien certifié ou une autre personne qualifiée.
AVERTISSEMENT – Pour éviter tout choc électrique ou une électrocution, toujours couper l'électricité au niveau du panneau d'alimentation avant d'installer cette unité, de travailler sur le circuit électrique ou de changer une lampe.
ATTENTION – Pour éviter toute surchauffe et endommagement éventuel des autres appareils, ne pas utiliser pour contrôler une prise, une lampe ou un tube fluorescent, ou un appareil ménager équipé d'un moteur ou alimenté par un transformateur.
- Ne pas utiliser ce gradateur avec des lampes d'une puissance supérieure à la puissance maximale (exprimée en amps) de ce gradateur.
- Raccordez le gradateur et le ballast à une source d'alimentation compatible avec les marquages sur le ballast.
- N'utiliser que des fils en cuivre.
- 30 ballasts au maximum peuvent être raccordés à une seule commande de gradation.
- Ce gradateur est compatible avec les ballasts à intensité réglable de 0 à 10 V homologués UL 120 V c.a. ou 277 V c.a. Par exemple, Advance Mark 7™ ou Osram Sylvania Quicktronic Helios.
- Utilisez un câblage de classe 2. Ne faites pas passer de fils de classe 2 dans le même conduit que des conducteurs à la tension du secteur.
LEA Y CONSERVE ESTAS INSTRUCCIONES
INSTRUCTIONS :

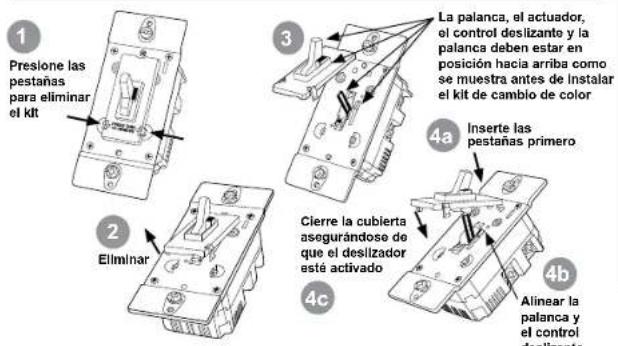

- S'il est nécessaire de changer de couleur et qu'un ensemble de changement de couleur est disponible, se reporter à la Procédure de changement de couleur; sinon, passer à l'étape n° 2.
- Couper l'alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (ARRÊT/OFF) avant de commencer l'installation.
- Retirer les vis de fixation de la plaque murale et de l'interrupteur, puis retirer l'interrupteur de la boîte murale.
- Déconnecter l'interrupteur existant du circuit. Installation 3 voies : Identifier le fil commun (le fil connecté à la borne marquée « Common / Commun » ou de couleur particulière). Pour les nouvelles installations, identifier le fil connecté à la source de courant ou à la charge (Figure 2).
- Connecter le gradateur comme illustré sur le diagramme de câblage en utilisant des conducteurs en cuivre massifs ou torsadés de calibre 12 ou 14 AWG (Figure 1).
REMARQUE : recouvrez le fil à trois voies d'un capuchon dans une installation unipolaire.
DIAGRAMMES DE CÂBLAGE DES GRADATEURS

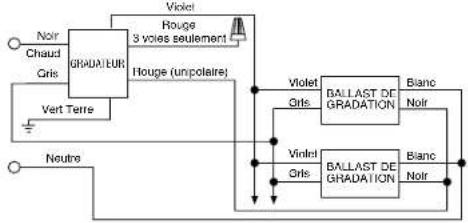

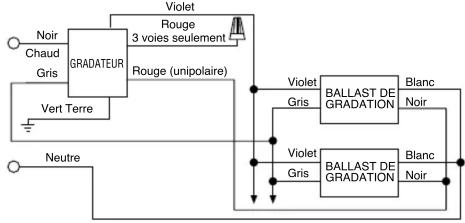

Figure 1 – câblage unipolaire

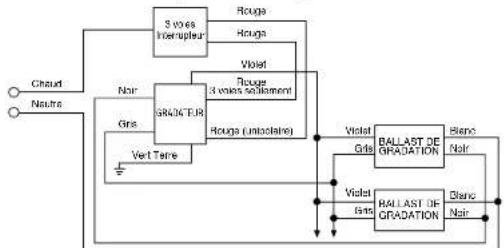

Figure 2 – câblage 3 voies
- Installer le gradateur dans la boîte murale, avec le mot « TOP » en haut, en utilisant les vis fournies.
- Installer la plaque murale, puis remettre le circuit sous tension.
- Le gradateur peut avoir à être réglé aux faibles intensités pour que certaines lampes connectées à certains ballasts s'allument correctement. Pour cela, COUPER L'ALIMENTATION DU CIRCUIT et retirer la plaque murale. Utiliser un petit tournevis plat isolé pour régler le potentiomètre qui est accessible à travers la fente (« CALIBRATION ») située sur la bande (Figure 3). Tourner la mollette vers le bas pour augmenter le réglage de l'intensité lumineuse minimale et tourner la mollette vers le haut pour réduire l'intensité lumineuse. Ensuite, remonter la plaque murale, remettre sous tension et tester. Répéter les étapes ci-dessus au besoin.
Remarque : Ne jamais régler le potentiomètre si le circuit est sous tension. Pour revenir au réglage d'usine, tourner la mollette du potentiomètre complètement vers le haut en direction du signe « - ».
REMARQUE : Il est normal que le gradateur soit tiède au toucher en cours de fonctionnement. Utiliser un neutre séparé pour chaque phase d'un système multiphasé contenant un gradateur, et pour les applications monophasées à forte puissance lorsqu'il existe un scintillement.

Figure 3 – Étalonnage
GROUPEMENT DE MULTIPLES GRADATEURS ET AUTRES DISPOSITIFS
N'importe quelle combinaison de gradateurs et d'autres dispositifs peuvent être installés ensemble. Réduire la puissance maximale conformément au tableau suivant :
| N° de Catalogue du Gradateur | Charge Maximale | Réduction de Puissance en Cas de Groupement de Plusieurs Unités | |
| Configuration Double Configuration Triple | |||
| TSD4FBL3P (120V) | 10 A 10 A 10 A | ||
| TSD4FBL3P (277V) | 5 A 5 A 5 A | ||
| N° de Catalogue du Gradateur | Charge Maximale | Réduction de Puissance en Cas de Groupement de Plusieurs Unités | |
| Configuration Double Configuration Triple | |||
| TSD4FBL3P (120V) 10A | 10A | 10A | |
| TSD4FBL3P (277V) | 5A | 5A | 5A |
WARRANTIES
Garantie à vie. Tant que vous en serez propriétaire et moyennant un usage normal, l'appareil que vous avez acheté est garanti contre tout défaut de fabrication et de matériaux. Si l'appareil ne fonctionne plus en raison d'un défaut de fabrication alors qu'il en a été fait un usage normal, adressez-vous au magasin où vous l'avez acheté pour le faire remplacer, ou expédiez-le à : Pass & Seymour/Legrand / 50 Boyd Avenue / Syracuse, NY 13209
Toutes les demandes de remplacement doivent s'accompagner du reçu de caisse daté (les copies lisibles sont acceptées).
TOUTES LES AUTRES GARANTIES, Y COMPRIIS, SANS S'Y LIMITER TOUTEFOIS, LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UNE PÉRIODE DE DEUX ANS À COMPTER DE LA DATE D'ACHAT, VOTRE SEUL ET UNIQUE RECOURS CONTRE PASS & SEYMOUR/LEGRAND EN VERTU DE L'UNE OU L'AUTRE DES GARANTIES EST D'OBTENIR LE REMPLACEMENT ÉQUIVALENT DE L'APPAREIL, AUCUNE GARANTIE NE PEUT S'APPLiquer EN AUCUN CAS CONTRE UN DÉAUT DU À UNE MODIFICATION DE L'APPAREIL, À UN CÂBLAGE INCORRECT, À UNE PARANTIN ET L'APPAREIL.
MAUAGE INSTALLATION, A U N MROVUS USAGE, N U O SÉLÈ RÉNEUR OU À DE LA NÉGLIGENCE. PASS & SEYMOUR/LEGRAND NE PEUT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE PÉRTE DE PROFITS, DE DOMMAGES INDIRECTS, DE DOMMAGES-INTÉRÊTS EXEMPLAIRES OU PARTICULIERS, DE DOMMAGES ACCESSOIRES OU DE DOMMAGES CONSÉCUTIFS. Certains états et provinces n'autorisent pas la limitation de la durée des garanties implicites et n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Certaines limitations ou exclusions énumérées peuvent ne pas s'appliquer à tous les acheteurs.
