Marque	Legrand
Modèle	TSDCL303PTC
Type de produit	Gradateur (variateur)
Utilisation	Contrôle d'éclairage intérieur
Tension d'alimentation	120 VAC, 60 Hz
Charge minimale	10 W
Types d'ampoules compatibles	Incandescence, CFL/LED à intensité variable
Câblage requis	Fils en cuivre 12-14 AWG
Configuration de câblage	Unipolaire ou 3 voies
Dimensions (approx.)	4,5 x 4,5 x 4 cm (standard)
Poids (approx.)	50 g
Matériau du boîtier	Plastique et métal
Fonctions principales	Gradation, calibration du niveau minimum
Sécurité	Coupure de courant obligatoire avant installation
Indice de protection (approx.)	IP20
Température de fonctionnement	Ambiante (0-40°C estimé)
Garantie	Limitée à vie (voir conditions)
Pays d'origine	Chine
Installation	Par un électricien certifié
Entretien	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - TSDCL303PTC LEGRAND

Comment installer le gradateur Legrand TSDCL303PTC ?

Coupez l'alimentation au niveau du panneau électrique. Retirez l'interrupteur existant, identifiez les fils (commun, neutre, ligne) selon votre configuration. Connectez les fils en cuivre 12-14 AWG en suivant le schéma de câblage (unipolaire ou 3 voies). Installez le gradateur dans la boîte murale avec le mot 'TOP' vers le haut, fixez la plaque et remettez le courant.

Pourquoi mes lampes CFL clignotent-elles avec ce gradateur ?

Le clignotement peut être dû à un réglage incorrect du niveau minimum de gradation. Coupez l'alimentation, retirez la plaque et ajustez le potentiomètre de calibration (accessible par la fente) avec un tournevis. Tournez vers '+' pour réduire le clignotement. Assurez-vous aussi que vos ampoules sont compatibles avec la gradation.

Quelle est la charge minimale requise pour le TSDCL303PTC ?

Une charge minimale de 10 W est requise pour un fonctionnement correct. En dessous, les lampes peuvent ne pas s'allumer ou clignoter.

Puis-je utiliser ce gradateur avec des lampes LED ?

Oui, à condition que les lampes LED soient spécifiquement compatibles avec la gradation (dimmables). Consultez la liste des ampoules compatibles sur www.legrand.us. Utilisez uniquement des ampoules à intensité variable.

Comment régler le niveau minimum de gradation ?

Coupez l'alimentation. Retirez la plaque murale. Utilisez un petit tournevis plat isolé pour tourner le potentiomètre accessible par la fente 'CALIBRATION'. Tournez vers la gauche pour augmenter le niveau minimum, vers la droite pour le réduire. Remettez la plaque, puis le courant, et testez.

Que faire si le gradateur devient chaud au toucher ?

Il est normal que le gradateur soit tiède en fonctionnement. Si la chaleur est excessive, vérifiez la charge totale (ne pas dépasser 700 W pour incandescence ou 2,5 A pour CFL/LED). Assurez-vous que les connexions sont serrées et que la ventilation est suffisante.

Ce gradateur est-il compatible avec une installation 3 voies ?

Oui, le TSDCL303PTC peut être utilisé en configuration 3 voies. Identifiez le fil commun sur l'interrupteur existant et connectez-le à la borne appropriée (marquée 'Common/Commun'). Suivez le schéma de câblage fourni dans la notice.

Quelle est la garantie du gradateur Legrand TSDCL303PTC ?

Legrand offre une garantie limitée à vie pour l'acheteur d'origine en cas d'usage normal. Si l'appareil présente un défaut de fabrication, retournez-le au point de vente avec le reçu de caisse ou envoyez-le à l'adresse indiquée dans la notice.

Où puis-je télécharger la notice du TSDCL303PTC ?

La notice complète est disponible au format PDF sur le site notice-facile.com ou directement sur le site de Legrand. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.

Puis-je utiliser ce gradateur avec un ventilateur de plafond ?

Non, le gradateur est conçu uniquement pour l'éclairage. Ne l'utilisez pas pour contrôler des prises électriques, des appareils à moteur ou des ventilateurs, car cela pourrait causer une surchauffe ou endommager l'équipement.

MODE D'EMPLOI TSDCL303PTC LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TSDCL303P* (*denotes color suffix)

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China

Doit être installé par un électricien certifié ou une autre personne qualifiée.

AVERTISSEMENT – Pour éviter tout choc électrique ou une électrocution, toujours couper l'électricité au niveau du panneau d'alimentation avant d'installer cette unité, de travailler sur le circuit électrique ou de changer une lampe.

ATTENTION : Pour réduire le risque de surchauffe ou d'endommagement d'autres pièces d'équipement :

- Ne pas installer un gradateur pour contrôler une prise électrique, ou un appareil ménager équipé d'un moteur ou alimenté par un transformateur.

- À n'utiliser qu'avec des ampoules à incandescence ou variable à luminosité CFL/LED ampoules compatibles qui se vissent dans des douilles d'ampoules à incandescence traditionnelles (ampoules compatibles énumérés à www.legrand.us).

Connector à une source de 120 VCA, 60 Hz uniquement.

Une charge minimale de 10W est requise. N'utiliser que des fils en cuivre.

LEA Y CONSERVE ESTAS INSTRUCCIONES

1. Couper l'alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (ARRÊT/OFF) avant de commencer l'installation.
2. Retirer les vis de fixation de la plaque murale et de l'interrupteur, puis retirer l'interrupteur de la boîte murale.
3. Déconnecter l'interrupteur existant du circuit. Installation 3 voies : Identifier le fil commun (le fil connecté à la borne marquée « Common / Commun » ou de couleur particulière). Pour les nouvelles installations, identifier le fil connecté à la source de courant ou à la charge.

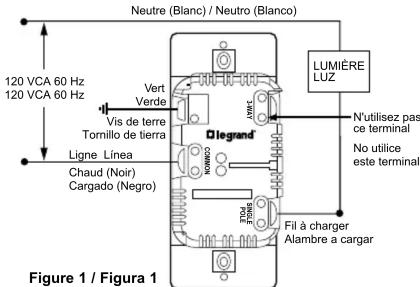

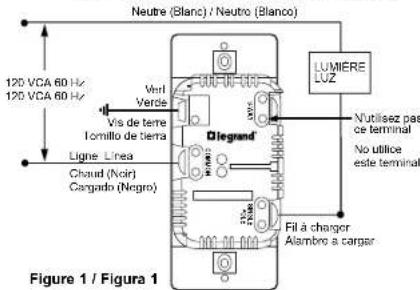

4. Connecter le gradateur comme illustré sur le schéma de câblage en utilisant des conducteurs en cuivre massifs ou torsadés de calibre 12 ou 14 AWG. Dénuder les fils en utilisant le gabarit reproduit au dos de l'unité. (Figure 1 ou Figure 2)

5. Installer le gradateur dans la boîte murale, avec le mot « TOP » en haut, en utilisant les vis fournies.

6. Installer la plaque murale, puis remettre le circuit sous tension.

7. Le gradateur peut avoir à être réglé aux faibles intensités pour que certaines lampes s'allument correctement et/ou ne clignotent pas. Pour cela, COUPER L'ALIMENTATION DU CIRCUIT et retirer la plaque murale. Utiliser un petit tournevis plat isolé pour régler le potentiomètre qui est accessible à travers la fente (« CALIBRATION ») située sur la bande (Figure 3). Tourner la mollette vers la gauche pour augmenter le réglage de l'intensité lumineuse minimale et tourner la mollette vers la droite pour réduire l'intensité lumineuse. Ensuite, remonter la plaque murale, remettre sous tension et tester. Répéter les étapes ci-dessus au besoin.

Remarque : ne jamais régler le potentiomètre si le circuit est sous tension. Pour recalibrer le gradateur, tourner la mollette du potentiomètre complètement vers le signe « - » puis la tourner progressivement vers le signe « + » jusqu'à ce que le clignotement ait disparu (voir l'Étape 7 ci-dessus).

Remarque : Il est normal que le gradateur soit tiède au toucher en cours de fonctionnement. Utiliser un neutre séparé pour chaque phase d'un système multiphasé contenant un gradateur, et pour les applications monophasées à forte puissance lorsqu'il existe un scintillement.

Dans le cas d'une utilisation de plusieurs modèles de variateurs et d'autres appareils, ces derniers peuvent être raccordés ensemble. Déclasser la charge maximum selon le tableau suivant :

	Charge nominale Installation triple (ou plus)
Incd./Hal. 700	W 650W
CFL/LED 2.5	A 2.5 A

L'interrupteur, l'actionneur, la glissière et le levier doivent être dans la position complètement en haut comme il est indiqué avant d'installer la trousse de changement.

Aligner l'interrupteur et la glissière Alinear la palanca y el control deslizante

Installation unipolaire / Instalación unipolar

Fil arrière avec vis et plaque de pression / Cable trasero con tornillo y placa de presión

Insérer le fil jusqu'au fond du trou. Introduzca el alambre al fondo de agujero.

Utiliser des conducteurs en cuivre massifs ou torsadés de calibre 12 ou 14 AWG. El borne recibe conductores de cobre trenzados o sólidos de calibre N° 12 - N° 14 AWG

WARRANTIES

Garantie à vie. Tant que vous en serez propriétaire et moyennant un usage normal, l'appareil que vous avez acheté est garanti contre tout défaut de fabrication et de matériaux. Si l'appareil ne fonctionne plus en raison d'un défaut de fabrication alors qu'il en a été fait un usage normal, adressez-vous au magasin où vous l'avez acheté pour le faire remplacer, ou expédiez-le à : Pass & Seymour/Legrand / 50 Boyd Avenue / Syracuse, NY 13209

Toutes les demandes de remplacement doivent s'accompagner du reçu de caisse daté (les copies lisibles sont acceptées).

TOUTES LES AUTRES GARANTIES, Y COMPRIS, SANS S'Y LIMITER TOUTEFOIS, LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UNE PÉRIODE DE DEUX ANS À COMPTER DE LA DATE D'ACHAT. VOTRE SEUL ET UNIQUE RECOURS CONTRE PASS & SEYMOUR/LEGRAND EN VERTU DE L'UNE OU L'AUTRE DES GARANTIES EST D'OBTENIR LE REMPLACEMENT ÉQUIVALENT DE L'APPAREIL.

AUCUNE GARANTIE NE PEUT S'APPLIQUER EN AUCUN CAS CONTRE UN DÉFAUT DÔ À UNE MODIFICATION DE L'APPAREL, À UN CÂBLAGE INCORRECT, À UNE MAUVAISE INSTALLATION, À UN MAUVAIS USAGE, À UN USAGE-ANORMAL OU À DE LA NÉGLIGENCE. PASS & SEYMOUR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOCOLAR/EN CHOPLICAIRE DE PERTE DE PROFITS, DE DOMMAGES INDIRECTS, DE DOMMAGES-INTÉRÊTS EXEMPIALES OU PARTICULIERS, DE DOMMAGES ACCESSOIRES OU DE DOMMAGES CONSÉCUTIFS. Certains états et provinces n'autorisent pas la limitation de la durée des garanties implicées par les départments aux équivalents sur les limitations du département des commandes accessoires ou indirects. Certains limitations ou exclusiones d'unérations peuvent ne pas s'appliquer à tous les acheteurs.

GARANTÍAS
