TSD4FBL3P - Commutateur LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur
Nombre de pôles	3 pôles
Tension nominale	230 V
Courant nominal	16 A
Matériau du boîtier	Plastique
Dimensions (L x l x H)	Non spécifiées
Utilisation	Pour le contrôle de circuits électriques
Installation	Montage en saillie ou encastré
Maintenance	Vérifier régulièrement les connexions
Sécurité	Respecter les normes électriques en vigueur
Garantie	2 ans
Informations supplémentaires	Compatible avec d'autres produits de la gamme Legrand

FOIRE AUX QUESTIONS - TSD4FBL3P LEGRAND

Comment réinitialiser le commutateur LEGRAND TSD4FBL3P ?

Pour réinitialiser le commutateur, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote.

Le commutateur ne s'allume pas, que faire ?

Vérifiez d'abord que le commutateur est correctement alimenté. Assurez-vous que les connexions électriques sont sécurisées et que le disjoncteur n'est pas déclenché.

Comment configurer le commutateur LEGRAND TSD4FBL3P pour la première fois ?

Suivez le guide d'installation fourni. Connectez les fils selon les instructions et utilisez l'application associée pour finaliser la configuration.

Le commutateur ne répond pas aux commandes, que faire ?

Assurez-vous que votre appareil est bien connecté au réseau Wi-Fi et que l'application est à jour. Essayez de redémarrer le commutateur et de vérifier la connexion.

Peut-on utiliser le commutateur LEGRAND TSD4FBL3P avec des ampoules LED ?

Oui, le commutateur est compatible avec les ampoules LED. Assurez-vous que les ampoules utilisées sont de qualité et adaptées à la charge.

Quel est le poids du commutateur LEGRAND TSD4FBL3P ?

Le poids du commutateur est d'environ 200 grammes.

Comment ajouter des commandes vocales au commutateur ?

Le commutateur peut être intégré avec des assistants vocaux via l'application. Suivez les instructions dans l'application pour lier votre compte.

Le voyant du commutateur clignote, que signifie cela ?

Un voyant clignotant indique généralement un problème de connexion. Vérifiez votre réseau Wi-Fi et redémarrez le commutateur si nécessaire.

Comment mettre à jour le firmware du commutateur ?

Les mises à jour du firmware se font via l'application. Assurez-vous que l'application est à jour et suivez les instructions pour vérifier les mises à jour.

Puis-je utiliser le commutateur à l'extérieur ?

Non, le commutateur LEGRAND TSD4FBL3P est conçu pour un usage intérieur uniquement. Ne l'exposez pas à des conditions météorologiques extérieures.

MODE D'EMPLOI TSD4FBL3P LEGRAND

Doil être installé par un électricien certifié ou une autre personne qualifiée.
AVERTISSEMENT – Pour éviter tout choc électrique ou une électrocution, loujours couper l'électricité au niveau du panneau d'alimentation avant d'installer cette unité, de travailler sur le circuit électrique ou de changer une lampe. ATTENTION – Pour éviter toute surchauffe et
ATTENTION : Pour d'inter-taste des fabricés et endommagement éventuel des autres appareils, ne pas utiliser pour contrôler une prise, une lampe ou un tube fluorescent, ou un appareil ménager équipé d'un moteur ou alimenté par un transformateur.
- No pas utiliser ce gradateur avec des lampes d'une puissance supérieure à la puissance maximal (exprimée en amps) de ce gradateur.
- Raccordez le gradateur et le ballast à une source d'alimentation compatible avec les marquages sur le ballast. - N'utiliser que des fils en cuivre.
- 30 ballasls au maximum peuvent être raccordés à une seule commande de gradation.
- Ce gradateur est compatible avec les ballasts à intensité réglable de 0 à 10 V homologués UL 120 V c.a. ou 277 V c.a. Par exemple. Advance Mark 7 ^TM ou Osram Sylvania Quicktronic Helios.
- Utilisez un câblage de classe 2. Ne faites pas passer de fils de classe 2 dans le même conduil que des conducteurs à la tension du secteur.

LEA Y CONSERVE ESTAS INSTRUCCIONES

1 Appuyer sur les languettes pour retirer la trousse 2 La retirer 3 L'interrupteur, l'actionneur, la glissière et le levier doivent être dans la position complètement en haut comme il est indiqué avant d'installer la trousse de changement. 4a Insérer d'abord les languettes 4b Aligner l'interrupteur et la glissière 4c Enclencher le couvercle en s'assurant que la glissière est enclenchée

INSTRUCTIONS :

1. S'il est nécessaire de changer de couleur et qu'un ensemble de changement de couleur est disponible, se reporter à la Procédure de changement de couleur; sinon, passer à l'étape n° 2.
2. Couper l'alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (ARRÊT/OFF) avant de commencer l'installation.
3. Retirer les vis de fixation de la plaque murale et de l'interrupteur, puis retirer l'interrupteur de la boîte murale.
4. Déconnecter l'interrupteur existant du circuit. Installation 3 voies : Identifier le fil commun (le fil connecté à la borne marquée « Common / Commun » ou de couleur particulière). Pour les nouvelles installations, identifier le fil connecté à la source de courant ou à la charge (Figure 2).
5. Connecter le gradateur comme illustré sur le diagramme de câblage en utilisant des conducteurs en cuivre massifs ou lorsadés de calibre 12 ou 14 AWG (Figure 1).
   REMARQUE : recouvrez le fil à trois voies d'un capuchon dans une installation unipolaire.

DIAGRAMMES DE CÂBLAGE DES GRADATEURS

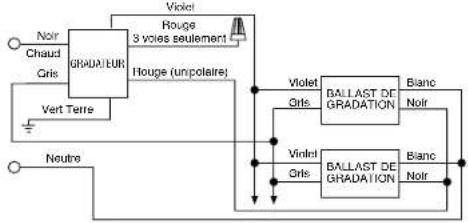

Figure 1 – câblage unipolaire


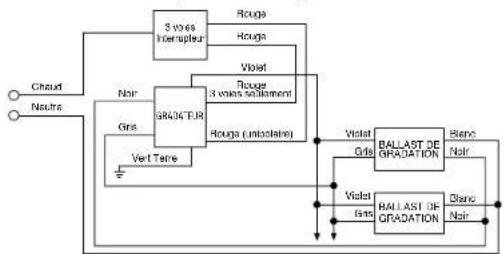

Figure 2 - câblage 3 voies

1. Installer le gradateur dans la boîte murale, avec le mot « TOP » en haut, en utilisant les vis fournies.
2. Installer la plaque murale, puis remettre le circuit sous tension.
3. Le gradateur peut avoir à être réglé aux faibles intensités pour que certaines lampes connectées à certains ballasts s'allument correctement. Pour cela, COUPER L'ALIMENTATION DU CIRCUIT et retirer la plaque murale. Utiliser un petit tourmevis plat isolé pour régler le potentiomètre qui est accessible à travers la fente (« CALIBRATION ») située sur la bande (Figure 3). Tourner la mollette vers le bas pour augmenter le réglage de l'intensité lumineuse minimale et tourner la mollette vers le haut pour réduire l'intensité lumineuse. Ensuite, remonter la plaque murale, remottre sous tension et tester. Répéter les étapes ci-dessus au besoin.

Remarque : Ne jamais régler le potentiomètre si le circuit est sous tension. Pour revenir au réglage d'usine, tourner la mollette du potentiomètre complètement vers le haut en direction du signe « - ».

Figure 3 – Étalonnage

REMARQUE : Il est normal que le gradateur soit tiède au toucher en cours de fonctionnement. Utiliser un neutre séparé pour chaque phase d'un système multiphasé conlenant un gradateur, et pour les applications monophasées à forte puissance lorsqu'il existe un scintillement.

GROUPEMENT DE MULTIPLES GRADATEURS ET AUTRES DISPOSITIFS

N'importe quelle combinaison de gradateurs et d'autres dispositifs peuvent être installés ensemble. Réduire la puissance maximale conformément au tableau suivant :

N° de Catalogue du Gradateur	Charge Maximale	Réduction de Puissance en Cas de Groupement de Plusieurs Unités
		Configuration Double Configuration Triple
TSD4FBL3P (120V)	10 A 10 A 10 A
TSD4FBL3P (277V)	5 A 5 A 5 A

N° de Catalogue du Gradateur	Charge Maximale	Réduction de Puissance en Cas de Groupement de Plusieurs Unités
		Configuration Double Configuration Triple
TSD4FBL3P (120V) 10A		10A	10A
TSD4FBL3P (277V)	5A	5A	5A

WARRANTIES

Garantie à vie. Tanti que vous en serez propriétaire et moyennant un usage normal, l'appareil que vous avez acheté est garanti contre tout défaut de fabrication et de matériaux. Si l'appareil ne fonctionne plus en raison d'un défaut de fabrication alors qu'il en a été fait un usage normal, adressez vous au magasin ou vous l'avez acheté pour le faire remplacer, ou expédiez-le à : Pass & Seymour agrand / 50 Royd Avenue / Syracuse, NY 13209

Toutes les demandes de remplacement doivent s'accompagner du reçu de caisse daté (les copies lisibles sont acceptées).

TOUTES LES AUTRES GARANTIES, Y COMPRIÉS, SANS SY LIMITER TOUTEFOS. LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UNA PERIODE DE DEUX ANS A COMPRIÉL DE LA DATE D'ACHAT VOIRS-SEUT ET UNIQUE RECOURS CONTRE PASS & SEYMOURLEGRAND EN VERTU DE L'UNE OU L'AUTRE DES GARANTIES EST O'DOTENIR LE CAPITÉR ET L'APPAREL DE L'APPAREL PARTE DU PRET LE PEET SAPPIER EN AGUN COUNTRIN DU DEAUT DU A UNE MODIFICATION DE L'APPAREL, À UN CABLAGE INCORRECT, À UN MAUVAISE INSTALLATION, À UN MAUVAIS USAGE, À UN USAGE ANORM OU À DE LA NÉSLIGENCE, PASS & SEYMOURLEGRAND NE PEUT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE PÉTRE DE PROFITS DE DOMMAGES INDIRECTS, DE DOMMAGES ACCESSOIRES OU DE DOMMAGES CASEAU ET PARTIERS, CHATIFS DATES ET CORNÉS HAINTEN PAS LA LIMITATION DE DES GARANTIES ET L'APPAREL, OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU INDIRECTS. Certaines limitations ou exclusions énumérées peuvent ne gas appliquer à tous les écheteurs.
