K-99006 - Armoire KOHLER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil K-99006 KOHLER au format PDF.
| Type de produit | Armoire à pharmacie |
| Marque | KOHLER |
| Modèle | K-99006 |
| Type d'installation | Montage en surface ou encastré |
| Pivotement de porte | Gauche ou droite (réversible) |
| Miroir grossissant | Inclus, hauteur réglable |
| Étagères | 4 étagères réglables (avec agrafes) |
| Matériau | Acier |
| Hauteur (30 po) | 30 po (762 mm) |
| Hauteur (40 po) | 40 po (1016 mm) |
| Dégagement minimum devant la porte | 3 po (76 mm) |
| Entretien | Nettoyer avec un chiffon doux et un nettoyant non abrasif (réf. kohler.com/clean) |
| Garantie | 1 an limitée (voir kohler.com/warranty) |
| Service à la clientèle | USA/Canada : 1-800-4KOHLER |
FOIRE AUX QUESTIONS - K-99006 KOHLER
Questions des utilisateurs sur K-99006 KOHLER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Armoire au format PDF gratuitement ! Retrouvez votre notice K-99006 - KOHLER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K-99006 de la marque KOHLER.
MODE D'EMPLOI K-99006 KOHLER
Noter le numéro de modèle:
Instructions d'installation
Armoire à pharmacie
F R
Merci d'avoir choisi KOHLER
Besoin d'aide? Appeler notre centre de services à la clientèle.
• USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537
- Pièces d'entretien : kohler.com/serviceparts
- Entretien et nettoyage : kohler.com/clean
- Brevets : kohlercompany.com/patents
Garantie
Ce produit est couvert sous la garantie limitée d'un an KOHLER ^® , fournie sur le site kohler.com/warranty. Pour obtenir une copie imprimée des termes de la garantie, s'adresser au centre de services à la clientèle.

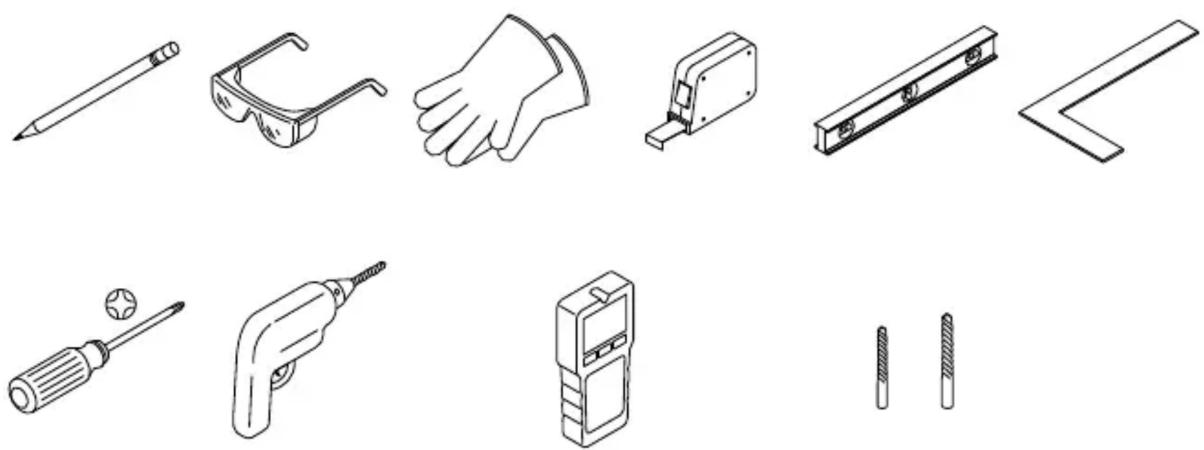

Outils et matériel
Localisateur de montants 3/32 po, 3/16 po
Plus :
- Outils pour cadre et cloison sèche
• Montants 2x4 pour cadre - Dispositifs d'attache pour cloison sèche et cadre
• Scie sauteuse ou scie à guichet
Avant de commencer
ATTENTION : Risque de choc électrique. Il sera peut-être nécessaire de déplacer le câblage électrique.
IMPORTANT! Réacheminer tous les câbles électriques ou tuyaux d'alimentation en eau en provenance du vide intérieur du mur. En présence de tuyauterie d'évent ou d'écoulement ou s'il s'agit d'un mur porteur, consulter un professionnel avant de continuer.
AVIS : La cavité interne doit être encadrée. L'armoire doit être attachée aux montants de l'ossature.
REMARQUE : S'il a été acheté, installer l'encadrement avant l'armoire. Suivre les instructions accompagnant l'encadrement.
REMARQUE : L'armoire peut être tournée pendant l'installation pour un pivotement de porte à gauche ou à droite.

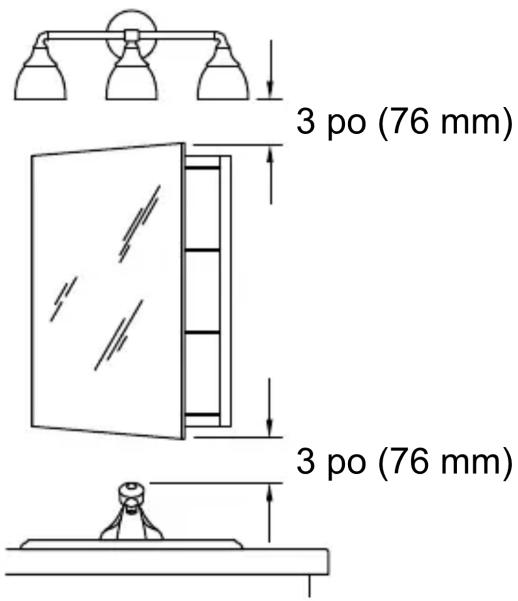

1. Vérifier les dégagements minimum
□ Vérifier que la porte est dégagée de tous les obstacles, comme un robinet ou un appareil d'éclairage.
☐ Fournir une distance minimum de 3 po (76 mm) entre la porte et les autres objets.
Montage en surface : Suivre la section « Montage en surface - Préparer le site ».
Montage encastré : Suivre la section « Montage encastré - Préparer le site ».

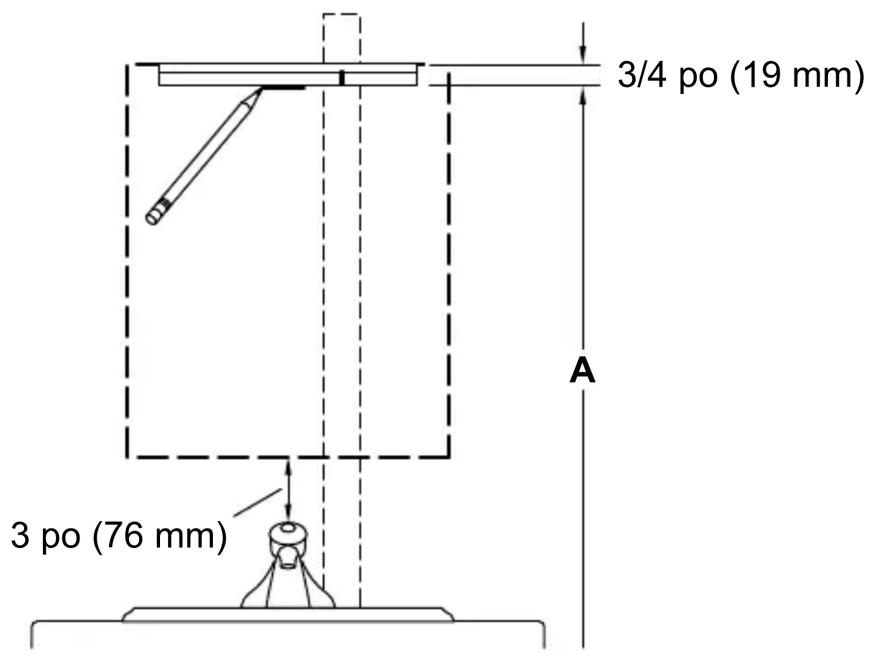

2. Montage en surface - Préparer le site
□ Armoires à pharmacie de 30 po : Mesurer la distance « A » et positionner la barre de fixation à 73 po (1 854 mm) du plancher (recommendé).
□ Armoires à pharmacie d'une hauteur de 40 po : Mesurer la distance « A » et positionner la barre de fixation à 83 po (2 108 mm) du plancher (recommendé).
□ Marquer la position de la barre de fixation. Marquer les emplacements des montants.

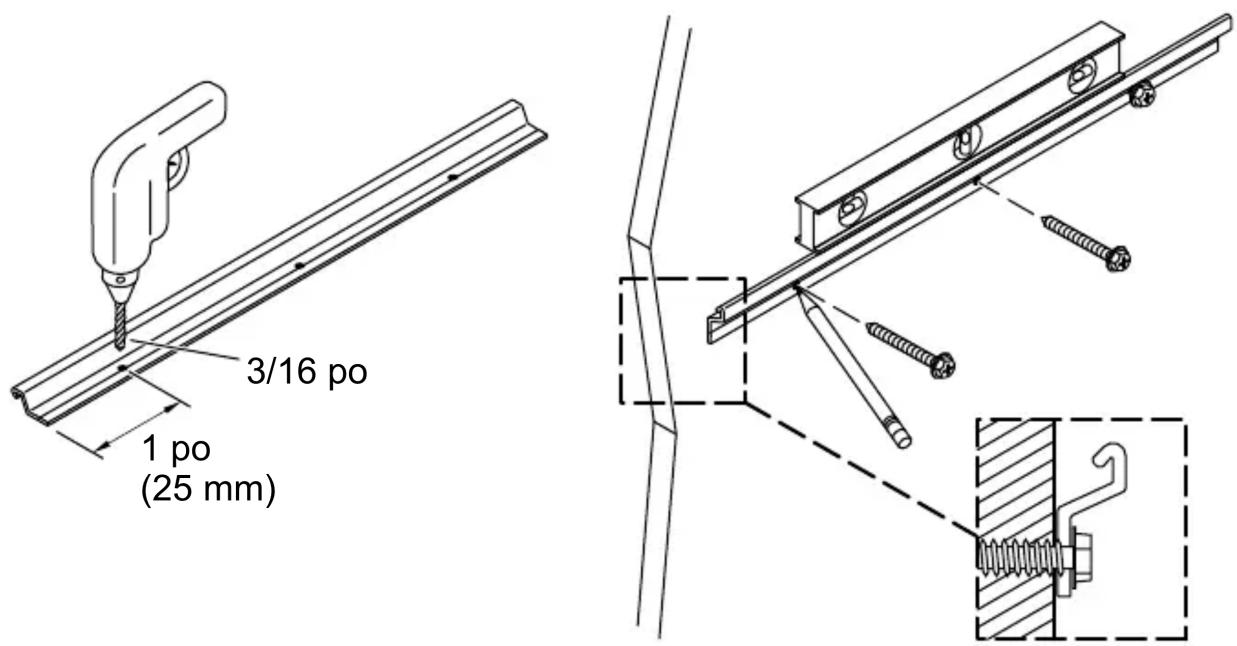

3. Montage en surface - Installer la barre de fixation
□ À l'aide d'une mèche de 3/16 po, percer trois trous sur la rainure de la barre de fixation. L'un des trous doit être positionné sur un emplacement de montant.
□ Positionner la barre de fixation sur le mur.
□ Marquer les emplacements des trous sur le mur.
□ Percer des trous aux emplacements marqués.
□ Insérer des chevilles d'ancrage (non fournies) aux emplacements nécessaires.
☐ Fixer la barre de fixation en place avec trois vis à tête hexagonale de 2 po (fournies) ou avec les vis fournies avec les chevilles d'ancrage.

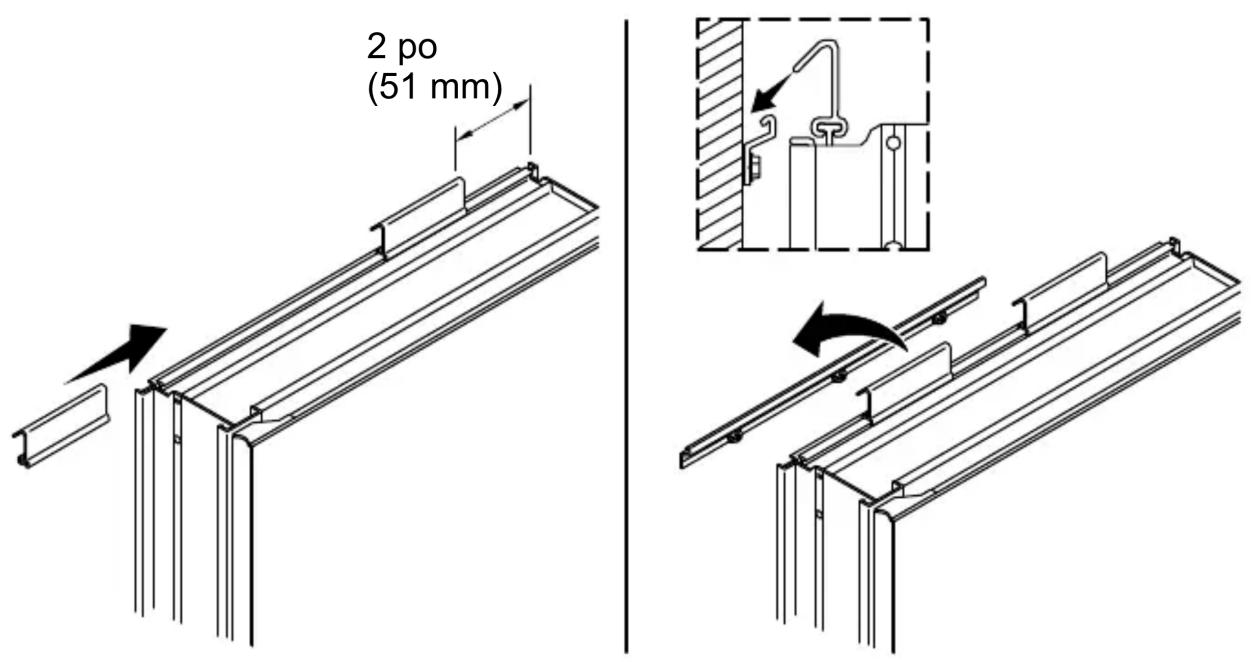

4. Montage en surface - Suspendre l'armoire
REMARQUE : Tourner l'armoire pour un pivotement de porte à droite ou à gauche.
□ Enfiler les crochets de suspension sur la fente en T supérieure comme sur l'illustration.
□ Positionner chaque crochet à 2 po (51 mm) des extrémités de l'armoire.
□ Soulever l'armoire sur la barre de fixation.
□ Vérifier que les crochets engagent la barre de fixation.

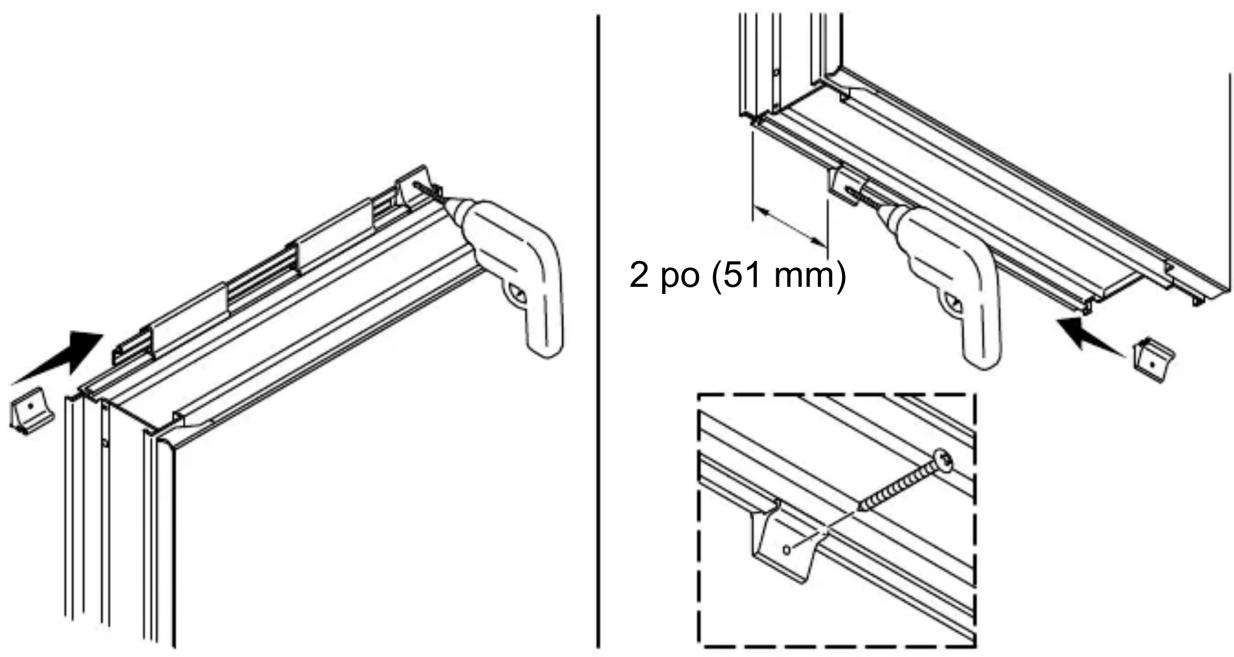

5. Montage en surface - Fixer l'armoire en place
□ Faire glisser une agrafe sur chaque extrémité de la rainure en T supérieure.
□ Vérifier que l'armoire est centrée comme souhaité.
□ Percer des trous pilotes dans le mur.
□ Le cas échéant, insérer des chevilles d'ancrage dans le mur.
☐ Fixer les agrafes avec des vis de 1-1/2 po (fournies).
□ Faire glisser une agrafe sur chaque extrémité de la rainure en T inférieure.
☐ Positionner chaque agrafe à 51 mm (2 po) des extrémités de l'armoire.
□ Percer des avant-trous et attacher avec les vis de 1-1/2 po (fournies).

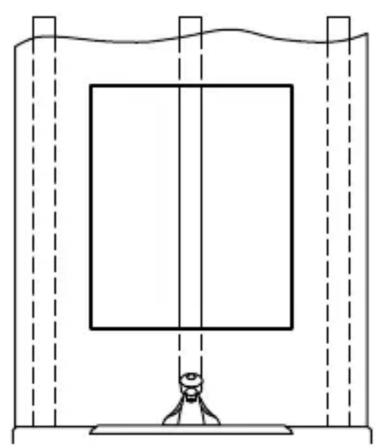

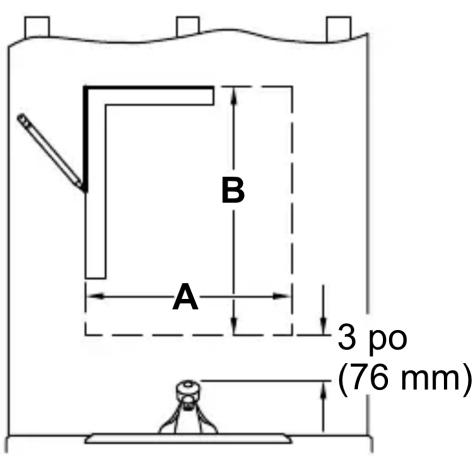

6. Montage encastré - Préparer le site
F R
□ Mesurer et marquer la découpe pour le modèle en question.

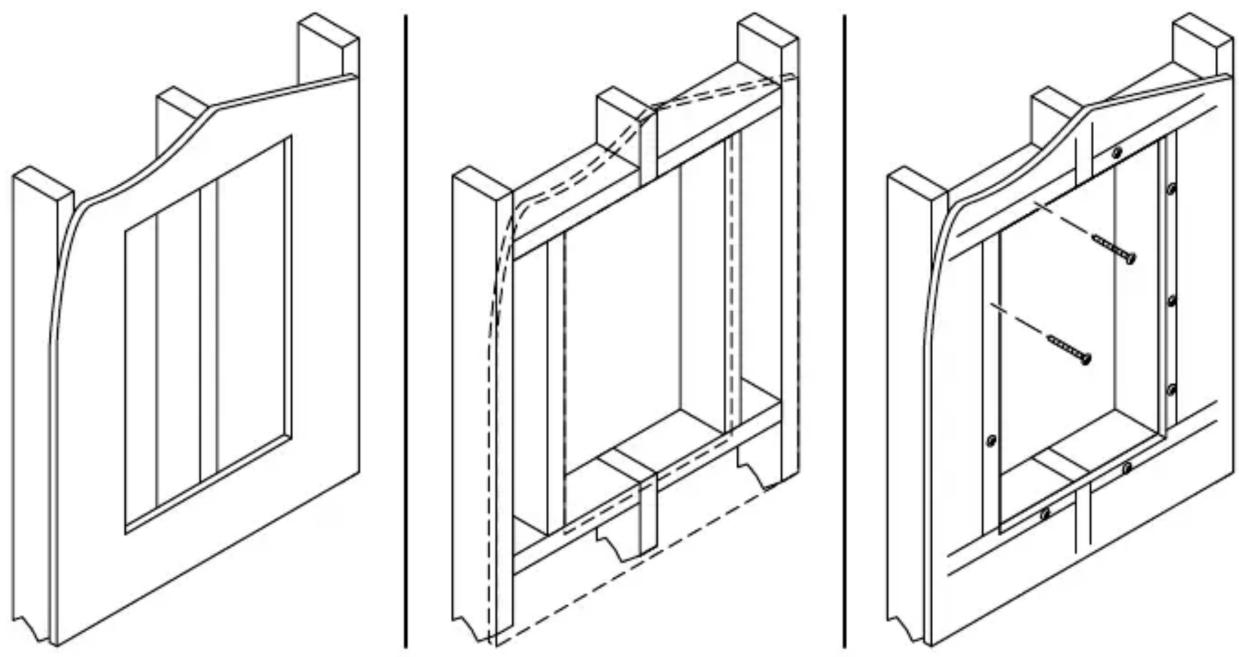

7. Montage encastré - Construire le cadre
□ À l'aide d'une scie sauteuse ou d'une scie à guichet, retirer avec précaution le matériau du mur fini de l'emplacement de découpe marqué.
□ Encadrer le vide intérieur du mur. Si nécessaire, installer un linteau.
□ Fixer la cloison sèche en place sur le cadre.

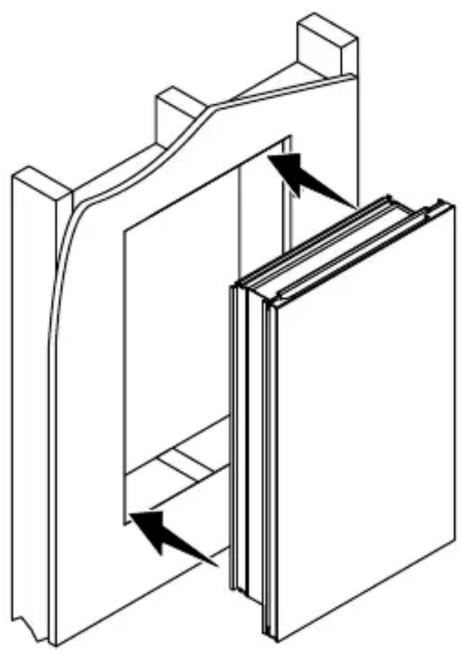

8. Montage encastré - Installer l'armoire
REMARQUE : Tourner l'armoire pour un pivotement de porte à droite ou à gauche.
□ En se faisant aider, soulever l'armoire et la tenir dans la découpe.
□ Vérifier que l'armoire est à l'horizontale.
☐ Identifier les deux trous de fixation sur chaque côté de l'armoire.
☐ Fixer l'armoire sur le cadre avec les quatre vis de 1-1/2" (fournies).

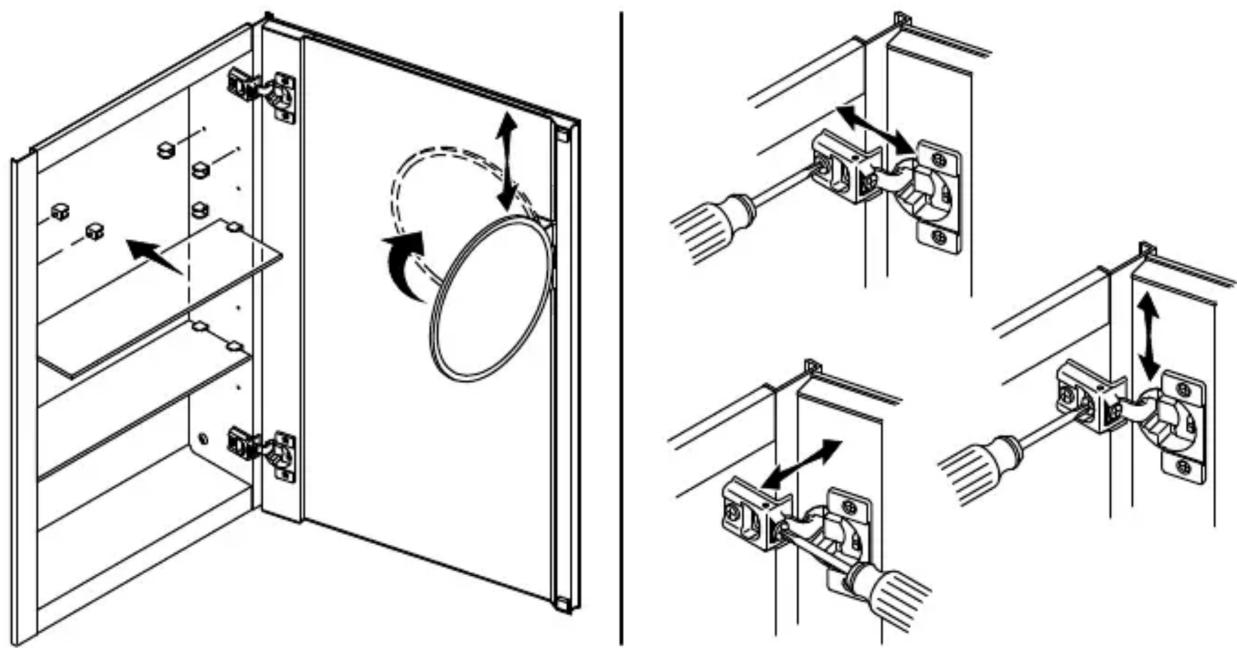

9. Effectuer l'installation
IMPORTANT! Tourner le miroir grossissant vers l'intérieur avant de fermer la porte.
□ Installer quatre agrafes pour chaque étagère.
□ Insérer les étagères entre les fentes sur les agrafes.
□ Pour ajuster la hauteur du miroir grossissant, glisser la charnière du miroir vers le haut ou vers le bas.
□ Si nécessaire, tourner les vis de réglage pour aligner la porte.
