MODE D'EMPLOI Alina 3.0 Klarstein
Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:
Consignes de sécurité 54
Installation 56
Panneau de commande 60
Fonctions des touches 60
Résolution des problèmes 62
Contrôle de l'appareil par smartphone 63
Fiche de données produit 65
Informations sur la protection de l'environnement 67
Conseils pour le recyclage 68
Déclaration de conformité 68
FICHE TECHNIQUE
| Numéro d'article | 10045347, 10045348, 10045349, 10045350 |
| Alimentation électrique | 220-240 V ~ 50/60 Hz |
| WiFi standard | 802.11 b/g/n |
| WiFi fréquence | 2,4 GHz |
| WiFi puissance de radiofréquence (max.) | < 20 dBm |
| Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour cela, consultez notre site Web : www.elektronik-star.fr | |
CONSIGNES DE SÉCURITÉ
- Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
- Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
- Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
- Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
- L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
- Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
- Avant le nettoyage, débranche toujours la fiche de la prise.
- Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
- N'utilisez aucune flamme libre sous la hotte aspirante.
- Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
- Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
- Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
- Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
- Ne faites pas de flambée sous la hotte aspirante.
- Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.
Conseils importants pour l'installation
- L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
- Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.
Remarques importantes concernant le mode d'extraction
MISE EN GARDE
Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.
Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.
- Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
- Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.
Remarques importantes pour le démontage de l'appareil
- Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
- Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.
INSTALLATION
Préparation
Si vous disposez d'une extraction d'air vers l'extérieur, vous pouvez installer la hotte aspirante comme illustré sur la figure de droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être en émail, aluminium ou en matériau souple résistant à la chaleur.
- Avant l'installation, éteignez l'appareil et débranchez la fiche de la prise.
- La hotte doit être installée à une hauteur de 65-75 cm au-dessus de la table de cuisson.
Installation avec ventilation externe
Remarque : respectez les consignes de sécurité concernant l'utilisation de l'appareil si vous devez extraire l'air vers l'extérieur. Si la hotte aspirante est utilisée en même temps qu'un autre appareil qui tire son énergie d'une autre source que le courant électrique, la dépression dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10-5 Bar).
- La hotte peut être installée en mode extraction ou recirculation.
- Pour un fonctionnement optimal, la hotte doit être fixée à une distance de 65-75 cm au-dessus de la surface de cuisson.
- Installez le crochet dans un endroit approprié après avoir déterminé la hauteur de montage et maintenez l'alignement.
- Le côté extérieur de la cheminée doit être librement réglable en hauteur.


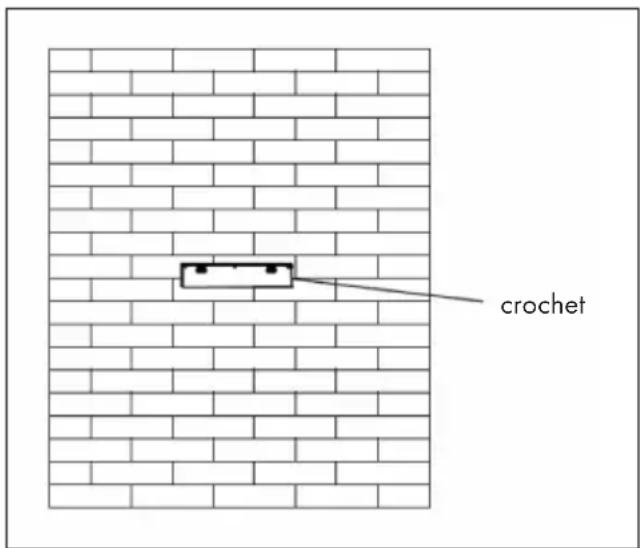

crochet- Accrochez la hotte aux crochets et fixez-la avec 4 vis.
- Insérez l'extérieur de la cheminée et fixez-le avec la fixation.


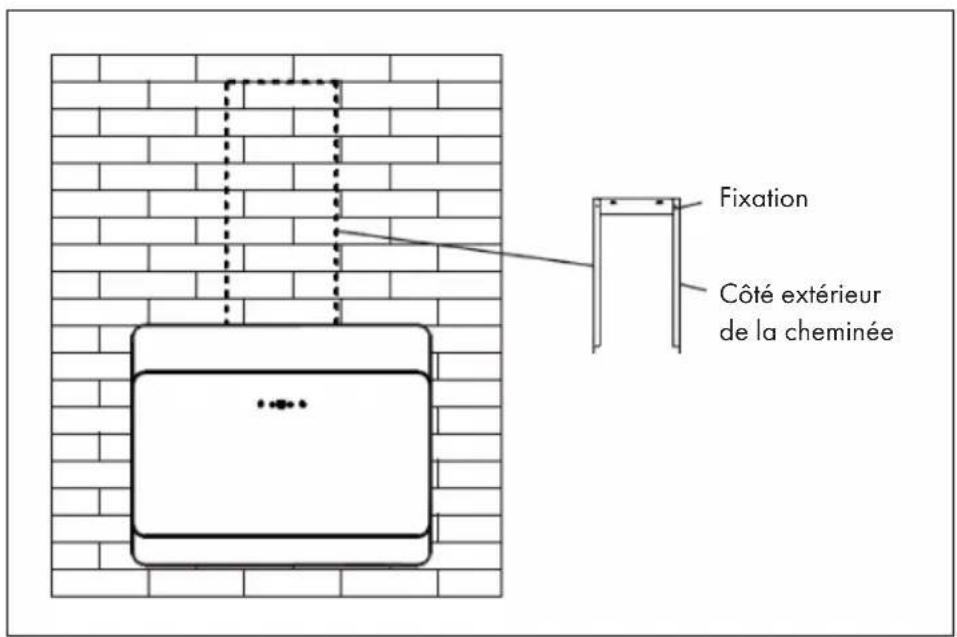

Fixation Côté extérieur de la cheminée- Enfin, attachez la partie extérieure de la cheminée au mur.


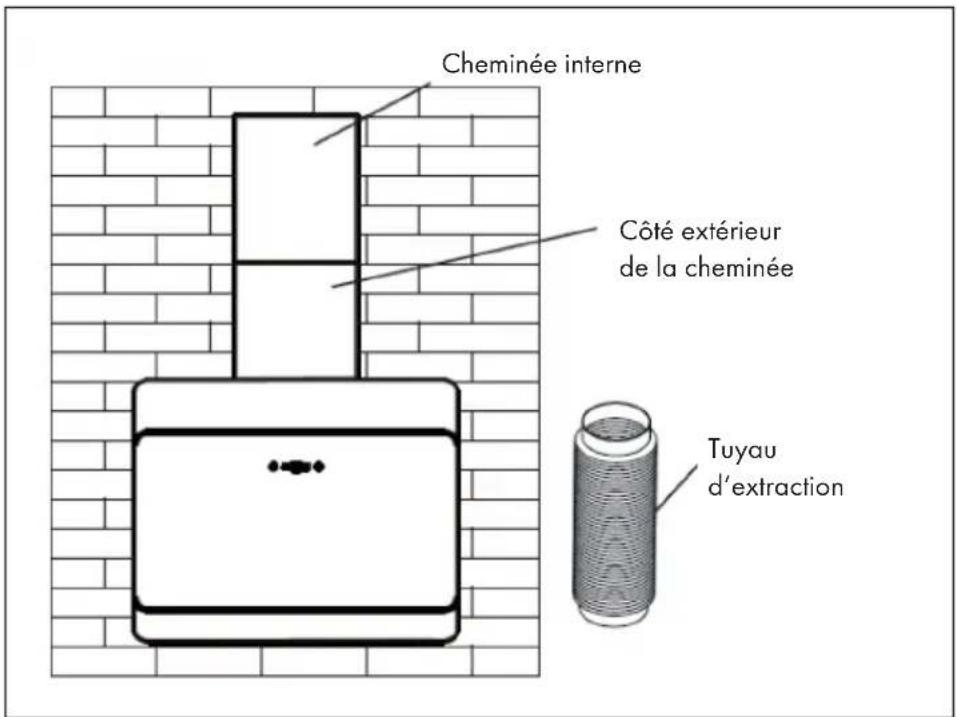

Cheminée interne Côté extérieur de la cheminée Tuyau d'extraction- Ajustez la cheminée interne à la hauteur désirée, élargissez légèrement la cheminée externe et vissez-la.
Conseils d'installation
- Avant l'installation, assurez-vous que la zone est propre pour éviter de ramasser des résidus de bois et de la poussière.
- Ne connectez pas l'appareil à des tuyaux d'extraction auxquels un autre appareil est déjà connecté.
- La courbure du tuyau d'échappement doit être supérieure à 120°. Le haut du tuyau d'extraction doit être à la même hauteur au moins que la sortie d'air de la hotte.

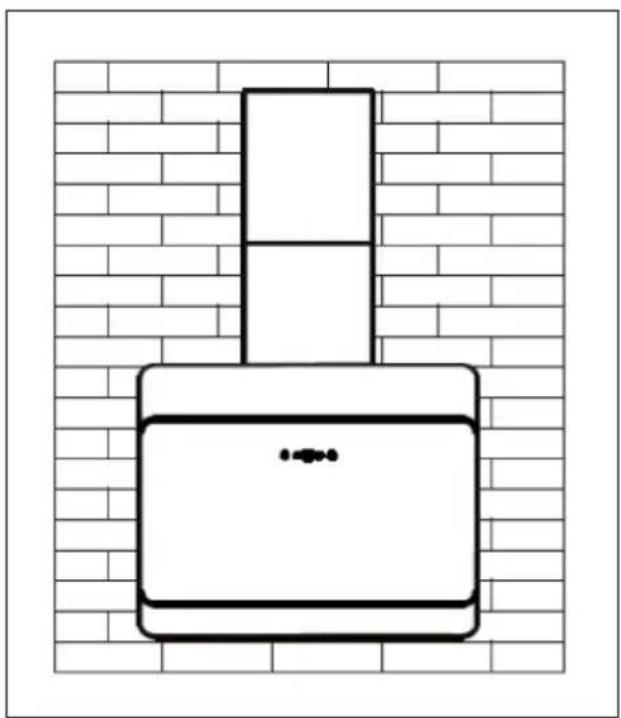

- Après l'installation, assurez-vous que la hotte est horizontale pour éviter l'accumulation de graisse d'un côté.
Installation en recirculation d'air
Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif
Installation du filtre à charbon actif
Remarque : le filtre à charbon actif ne fait pas partie de la livraison. Vous pouvez toutefois l'acheter en complément de votre hotte.
| 1 | 2 |
 |   |
| Le filtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine. | Pour installer le filtre, vous devez d'abord démonter le filtre à graisse. Appuyez sur la fermeture et abaissez-la. |
| 3 | |

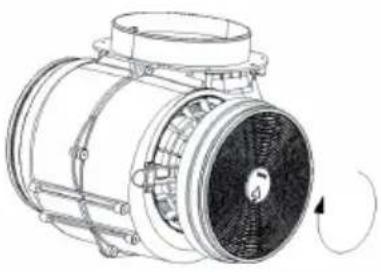

 | Placez le filtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Remarque : lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement. |
PANNEAU DE COMMANDE
 |  |  |  |  |
| 1 | 2 | 3 | 4 | 5 |
| 1 Bouton POWER (allumer/éteindre l'appareil) | ||||
| 2 Vitesse | ||||
| 3 Écran | ||||
| 4 Lumière (allumé / éteint) | ||||
| 5 WiFi (icône WLAN) | ||||
FONCTIONS DES TOUCHES
Marche / arrêt
Appuyez brièvement sur MARCHE / ARRÊT pour allumer la hotte aspirante. Lorsque vous allumez l'appareil pour la première fois, le ventilateur fonctionne au niveau 1. Lorsque vous éteignez l'appareil, il se souvient de la dernière vitesse réglée.
Réglage de la vitesse
Appuyez brièvement sur VITESSE plusieurs fois pour régler la vitesse souhaitée : Niveau 1 (faible) > Niveau 2 (moyen) > Niveau 3 (élevé).
Réglage d'un arrêt différé
Si l'appareil est en mode veille, maintenez les touches VITESSE + ÉCLAIRAGE simultanément pour éteindre le ventilateur avec un délai de 5 minutes. La vitesse actuelle clignote à l'écran et le temps est décompté. Une fois le délai écoulé, toutes les touches sont atténuées tandis que l'écran continue de clignoter et qu'un signal retentit. Appuyez sur n'importe quelle touche ou attendez 5 secondes pour passer en mode veille. Pour annuler le délai, appuyez simultanément sur VITESSE + ÉCLAIRAGE et maintenez-les pendant le compte à rebours.
Éclairage marche / arrêt
Appuyez brièvement sur Éclairage pour allumer la lumière. Appuyez à nouveau pour éteindre la lumière.
Réglage de la couleur de l'éclairage
Appuyez longuement sur le bouton d'éclairage pour définir la couleur de la lumière. L'écran affiche [0]. Maintenant, appuyez brièvement sur VITESSE plusieurs fois pour régler LA COULEUR DE LA LUMIÈRE DE [L1] à [L9] :
| L1 = blanc L2 = rouge L3 = vert | ||
| L4 = bleu L5 = jaune L6 = violet | ||
| L7 = orange L8 = turquoise L9 = vert-jaune |
Après avoir réglé la couleur souhaitée, appuyez de nouveau longuement sur ÉCLAIRAGE pour terminer le réglage.
Activation du WIFI
En mode veille, appuyez longuement sur le bouton WIFI pour activer la fonction WIFI. Le symbole WIFI commence à clignoter. Configurez la connexion comme décrit au chapitre „Commande de l’appareil par smartphone“. Dès que la connexion est établie, le symbole WIFI s’allume en continu. S’il n’y a pas de connexion dans les 3 minutes, le symbole WIFI cesse de clignoter et l’appareil passe automatiquement en mode veille.
Remplacement annuel du filtre à charbon actif
Si l'appareil est utilisé en mode de circulation d'air (non ventilée vers l'extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.
Remplacement d'une ampoule
1 Mettez l'appareil hors tension et débranchez la fiche de la prise.
2 Dévissez et retirez les 2 vis du couvercle de l'ampoule.
3 Dévissez l'ampoule et remplacez-la par une neuve de même type.
RÉSOLUTION DES PROBLÈMES
| Problème Cause possible | Solution | |
| La lumière est allumée mais le ventilateur ne fonctionne pas. | Une pale est endommagée. | Éteignez l'appareil et faites-le inspecter par un spécialiste. |
| Le moteur est endommagé. | ||
| Ni la lumière ni le ventilateur ne fonctionnent. | L'ampoule est hors service. | Remplacez l'ampoule par une ampoule équivalente. |
| La fiche n'est pas branchée. | Branchez la fiche. | |
| L'appareil vibre fortement. | Une pale est endommagée. | Éteignez l'appareil et faites-le inspecter par un spécialiste. |
| Le moteur n'est pas bien monté. | ||
| L'appareil n'est pas bien fixé au mur. | Retirez l'appareil et assurez-vous que la suspension est en place. | |
| La puissance d'aspiration est insuffisante. | Trop grande distance entre la hotte et la surface de cuisson. | Accrochez la hotte de sorte que la distance entre la table de cuisson et la hotte soit de 65 à 75 cm. |
CONTRÔLE DE L'APPAREIL PAR SMARTPHONE
Si vous connectez l'appareil à votre réseau Wi-Fi domestique, vous pouvez l'utiliser facilement via l'application Klarstein associée. L'application vous permet non seulement de contrôler à distance l'appareil via votre smartphone, mais vous donne également accès à des recettes et à des informations supplémentaires.
Procédez comme suit pour connecter votre smartphone avec votre appareil Klarstein :
1 Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-le directement depuis l'App Store ou Google Play.
2 Assurez-vous que votre smartphone est connecté au même réseau WiFi que votre appareil Klarstein.
3 Ouvrez l'application Klarstein.
4 Connectez-vous avec votre compte. Si vous n'avez pas encore de compte, inscrivez-vous dans l'application Klarstein.
5 Suivez les indications de l'application.
Téléchargement de l'application
Utilisez la fonction de scan de votre téléphone portable pour scanner le QR Code et télécharger l'application sur votre smartphone.
Remarque : L'application fournit des informations supplémentaires sur la façon d'utiliser l'application et de l'aide sur la façon de se connecter à votre appareil dès que vous l'ouvrez pour la première fois.
| iOS Android | |
 |  |
Résolution des problèmes de connexion
Si votre appareil Klarstein est introuvable dans le Wifi, vérifiez les points suivants :
- L'appareil n'est pas branché. Vérifiez que votre appareil est branché à une prise.
- L'appareil ne se trouve pas en mode d'appairage. Vérifiez que le voyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions „Réinitialiser les paramètres WiFi" pour votre appareil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil).
- Le point d'accès WiFi ne fonctionne pas sur 2,4 GHz. Assurez-vous que votre point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'êtes pas sûr de la bande de fonctionnement de votre point d'accès, veuillez contacter votre fournisseur d'accès Internet.
Important : veuillez noter que si votre routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparez les SSID pour chaque bande et les 2,4 GHz Utilisez le SSID GHz pour vous connecter.
- Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau Wi-Fi peut ne pas permettre à l'application Klarstein de configurer les paramètres Wi-Fi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc.
- Différentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondent à celles de votre smartphone.
Si vous avez suivi les instructions ci-dessus et que votre smartphone ne parvient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : appsupport@go-bbg.com
Informations selon le règlement (UE) n° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article | 10045347, 10045349 | ||
| Description Symbole Valeur Unité | |||
| Consommation annuelle d'énergie AEC hood | 11,4kWh/Année | ||
| Classe d'efficacité énergétique A++ | |||
| Efficacité dynamique des fluides FDE hood | 34,1 | ||
| Classe d'efficacité dynamique des fluides | A | ||
| Efficacité lumineuse LE hood | 33,6 Lux/W | ||
| Classe d'efficacité lumineuse A | |||
| Efficacité de séparation des graisses | GFEhood | 66,5 % | |
| Clase d'efficacité de capture des graisses | D | ||
| Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | 196,7/324,0 | m^3/h | |
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | 535,3/603,1 | m^3/h | |
| Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal | 37/49 dB | ||
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | 59/60 | dB | |
| Consommation d'énergie appareil éteint | Po | 0,49 W | |
| Consommation électrique en veille P s | - | W | |
| Coordonnées de contact Chal-Tec G mbH, Wallstraße 16, 10179, Berlin, Allemagne | |||
Informations selon le règlement (UE) n° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article | 10045348, 10045350 | ||
| Description Symbole Valeur Unité | |||
| Consommation annuelle d'énergie AEC hood | 11,4kWh/Année | ||
| Classe d'efficacité énergétique A++ | |||
| Efficacité dynamique des fluides FDE hood | 34,1 | ||
| Classe d'efficacité dynamique des fluides | A | ||
| Efficacité lumineuse LE hood | 30,6 Lux/W | ||
| Classe d'efficacité lumineuse A | |||
| Efficacité de séparation des graisses | GFBhood | 66,5 % | |
| Clase d'efficacité de capture des graisses | D | ||
| Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | 196,7/324,0 m^3/h | ||
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | 535,3/603,1 | m^3/h | |
| Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal | 37/49 dB | ||
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | 59/60 | dB | |
| Consommation d'énergie appareil éteint | Po | 0,49 W | |
| Consommation électrique en veille P s | - | W | |
| Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne | |||
INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT
- Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
- Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
- Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
- Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
- Éteignez l'éclairage lorsque vous n'en avez plus besoin.
- Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
- Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.
CONSEILS POUR LE RECYCLAGE
S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.
Importateur pour la Grande Bretagne :
Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Alina 3.0 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use. berlin/10040230
