GDR 18V-1950 C Professional - Visseuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Visseuse à choc sans fil 18V, couple maximal de 195 Nm, vitesse à vide de 0-2800 tr/min, percussion de 0-4200 cps/min.
Type de batterie	Batterie lithium-ion 18V, compatible avec les autres outils de la gamme Bosch Professional.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux, y compris le bois et le métal.
Poids	1,5 kg (sans batterie).
Dimensions	Longueur : 147 mm, Hauteur : 235 mm.
Maintenance	Nettoyage régulier de l'outil, vérification de l'état de la batterie et des accessoires.
Sécurité	Utiliser des lunettes de protection, éviter le contact avec l'eau, ne pas dépasser les limites de charge de la batterie.
Accessoires inclus	Livrée avec un chargeur et un étui de transport.
Garantie	2 ans de garantie constructeur.

FOIRE AUX QUESTIONS - GDR 18V-1950 C Professional BOSCH

Comment changer l'embout de la visseuse BOSCH GDR 18V-1950 C ?

Pour changer l'embout, tirez la bague de mandrin vers l'arrière, insérez l'embout souhaité et relâchez la bague pour le verrouiller en place.

Quelle est la capacité de la batterie de la BOSCH GDR 18V-1950 C ?

La visseuse BOSCH GDR 18V-1950 C est équipée d'une batterie de 18V, compatible avec d'autres outils de la gamme 18V de Bosch.

Comment savoir si la batterie de ma visseuse est chargée ?

La visseuse est dotée d'un indicateur de charge de la batterie. Si le témoin lumineux est vert, la batterie est chargée. S'il est rouge, la batterie doit être rechargée.

Pourquoi ma visseuse ne fonctionne-t-elle pas ?

Vérifiez d'abord si la batterie est correctement chargée et insérée. Si le problème persiste, assurez-vous que l'embout est bien fixé ou que le moteur n'est pas en surchauffe.

Quels types de vis je peux utiliser avec la BOSCH GDR 18V-1950 C ?

La visseuse est conçue pour utiliser des vis à tête hexagonale de différentes tailles. Assurez-vous que l'embout est compatible avec le type de vis que vous utilisez.

Comment nettoyer ma visseuse BOSCH GDR 18V-1950 C ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de la visseuse. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces.

Comment entretenir ma visseuse pour prolonger sa durée de vie ?

Gardez la visseuse propre, vérifiez régulièrement l'état de la batterie et stockez l'outil dans un endroit sec et frais. Évitez une surcharge de l'outil en ne forçant pas lors du vissage.

Où puis-je trouver des pièces de rechange pour ma visseuse ?

Les pièces de rechange peuvent être achetées auprès des distributeurs officiels de Bosch ou sur le site web de Bosch dans la section des pièces détachées.

Quelle est la garantie de la visseuse BOSCH GDR 18V-1950 C ?

La visseuse est généralement livrée avec une garantie de 2 ans. Pour plus d'informations, consultez les conditions de garantie fournies avec le produit.

Comment utiliser le mode de vissage de la BOSCH GDR 18V-1950 C ?

Sélectionnez le mode de vissage sur le sélecteur de votre visseuse, insérez l'embout approprié et appuyez sur la gâchette pour commencer à visser.

MODE D'EMPLOI GDR 18V-1950 C Professional BOSCH

Included Accessories Available Separately
- Belt clip - Carrying case	- GCY42 Connectivity Module
Symboles relatifs à la sécuritéLes définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre.Veuillez lire le mode d'emploi et lire la signification de ces symboles.
	C'est le symbole d'alerte relatif à la sécurité. Il est utilisé pour vous avertir de l'existence possible d'un risque de blessure. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
	DANGER indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort d'une personne ou une blessure grave.
	AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer la mort d'une personne ou une blessure grave.
	MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer une blessure légère ou modérée.

Table des matières

Avertissements généraux concernant la sécurité des outils lectroportatifs ..... 24

Consignes de sécurité pour les clés à chocs sans fil 26

Avertissements supplémentaires concernant la sécurité....26

Mise en garde de la FCC ..... 28

Industrie Canada....28

Utilisation prévue....28

Spécifications 29

Symboles....30

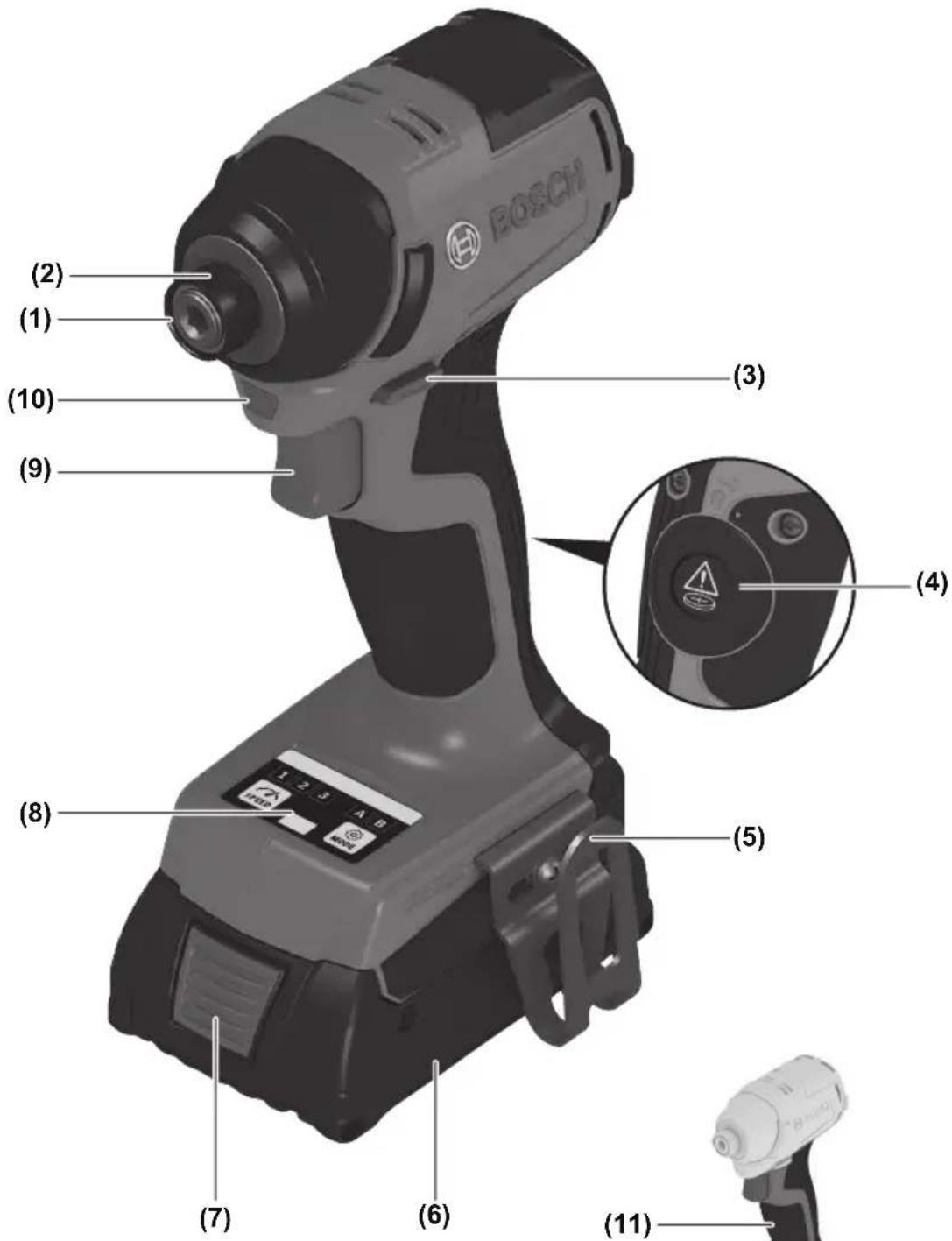

Familiarisez-vous avec votre produit ..... 32

Assemblage 34

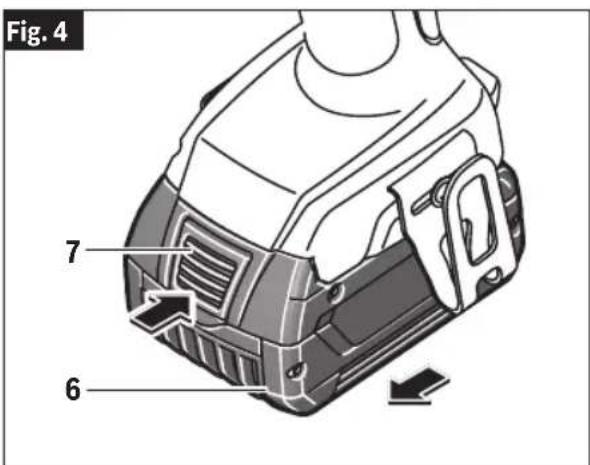

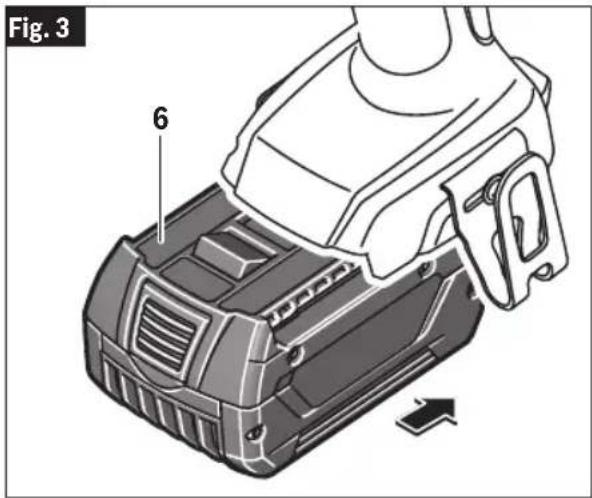

Insertion et retrait du bloc-piles ..... 34

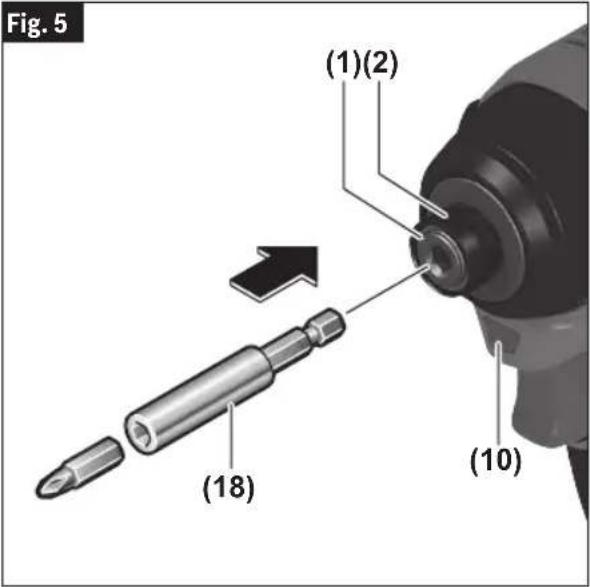

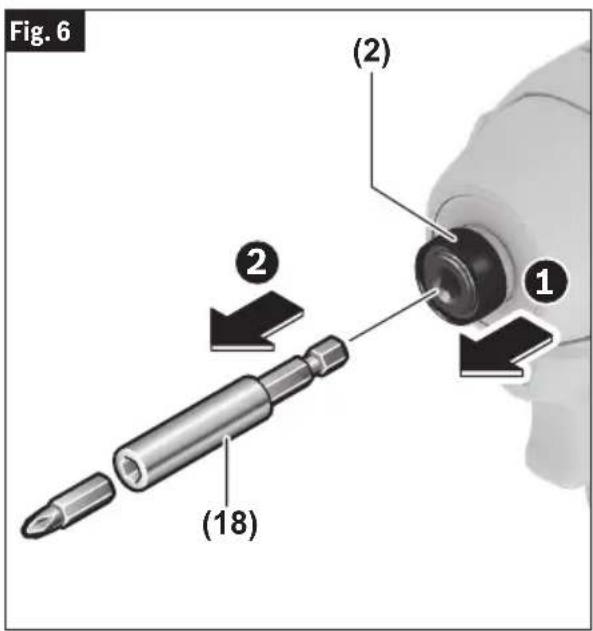

Insertion et retrait des accessoires ..... 35

Installation du module de connectivité GCY42....36

Connectivité....37

Bluetooth ^® 37

La sécurité avant tout ..... 37

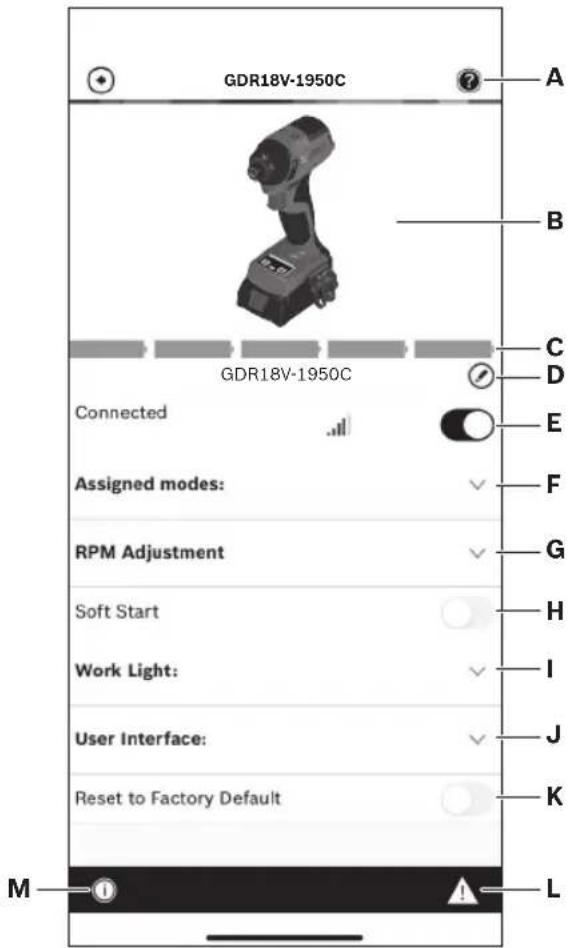

Utilisation de l'appli « Bosch Toolbox » .... 37

Consignes de fonctionnement.....39

Gâchette de commande à vitesse variable 39

Frein....39

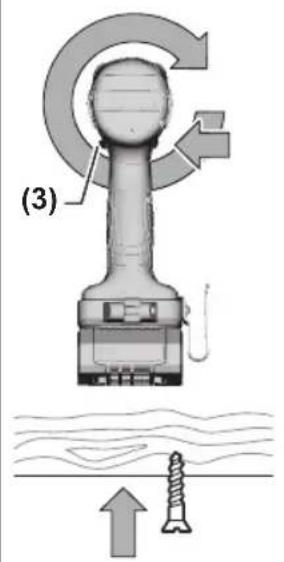

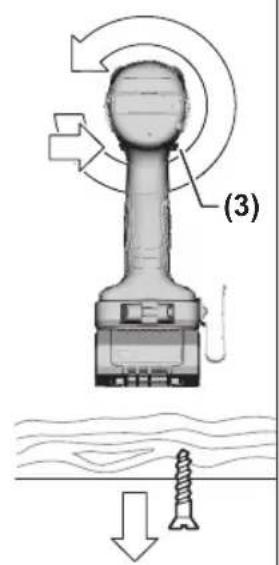

Levier de marche avant/arrière et verrouillage de gâchette....39

Éclairage d'appoint intégré ..... 39

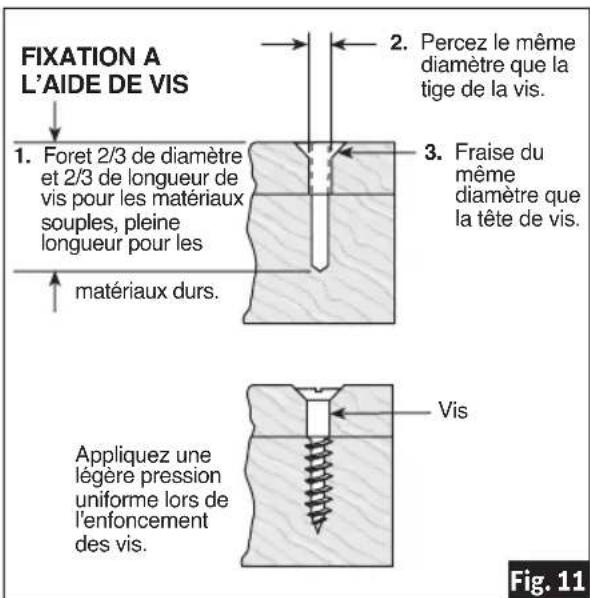

Conseils de fonctionnement ..... 39

Interface utilisateur....41

Agrafe de ceinture ..... 41

Entretien 42

Service....42

Piles....42

Graissage de l'outil 42

Moteurs 42

Nettoyage....42

Accessoires 42

Avertissements généraux concernant la sécurité des outils lectroportatifs

⚠ AVERTISSEMENT

Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect de toutes les instruc-

tions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaille dans un endroit encombré ou sombre.
b. N'utilisez pas d'outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent des étincelles qui risquent d'enflammer les poussières ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous vous servez d'un outil électroportatif. Vous risquez une perte de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N'utilisez pas d'adaptateur de prise avec des outils électroportatifs munis d'une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre.
c. N'exposez pas les outils électroportatifs à la pluie ou à l'humidité. Si de l'eau pénètre dans un outil électroportatif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l'outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique.
e. Si vous utilisez un outil électroportatif à l'extérieur, employez une rallonge conçue pour l'extérieur. Ces rallonges sont faites pour l'extérieur et réduisent le risque de choc électrique.
f. S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d'outils électroportatifs quand vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.
b. Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre l'outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l'outil électroportatif, il y a risque de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l'outil électroportatif dans des situations inattendues.
f. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N'approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
g. Si l'outil est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussièreur peut réduire les dangers associés à l'accumulation de poussière.

Avertissements généraux concernant la sécurité des outils lectroportatifs

h. Ne laissez pas la familiarité résultant de l'utilisation fréquente des outils vous inciter à devenir complaisant(e) et à ignorer les principes de sécurité des outils. Une action négligente pourrait causer des blessures graves en une fraction de seconde.

4. Utilisation et entretien des outils électroportatifs

a. Ne forcez pas sur l'outil électroportatif. Utilisez l'outil électroportatif qui convient à la tâche à effectuer. L'outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l'outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l'arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé.
c. Débranchez la fiche de la prise secteur et/ou retirez le bloc-piles de l'outil électrique (s'il est amov-ible) avant d'y apporter de quelconques modifica-tions, de changer d'accessoire ou de ranger l'outil électrique. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l'outil électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l'outil électroportatif ou qui ignorent ces consignes de s'en servir. Les outils électroportatifs sont dangereux dans les mains d'utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils électriques et les accessoires. Assurez-vous que les pièces en mouvement sont bien alignées et qu'elles ne se coïncent pas, qu'il n'y a pas de pièces cassées ou qu'il n'existe aucune situation pouvant affecter le fonctionnement de l'outil électrique. Si l'outil est abîmé, faites-le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus.
f. Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.
g. Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d'outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension propres, sèches et exemptes de toute trace d'huile ou de graisse. Les poignées et les surfaces de préhen-

sion glissantes ne permettent pas une manipulation et un contrôle sûrs de l'outil dans des situations inattendues.

5. Utilisation et entretien des outils à piles

a. Rechargez les piles uniquement avec le chargeur spécifié par le fabriquant. Un chargeur qui convient à un type de bloc-piles peut entraîner un risque d'incendie quand il est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement avec les bloc-piles spécifiquement désignés pour eux. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie.
c. Lorsque le bloc-piles n'est pas utilisé, gardez-le à distances d'autres objets métalliques tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou de tout autre objet métallique pouvant faire une connexion entre une borne et une autre. Court-circuiter les bornes des piles peut causer des brûlures ou un incendie.
d. Dans des conditions abusives, du liquide peut être éjecté de la pile ; dans un tel cas, évitez tout contact avec ce liquide. Si un contact se produit accidentellement, rincez avec de l'eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Du liquide éjecté de la pile peut causer des irritations ou des brûlures.
e. N'utilisez pas un bloc-piles ou un outil qui est endommagé ou a été modifié. Des piles endommagées ou modifiées peuvent se comporter de façon imprévisible et causer un incendie ou une explosion, ou entraîner des blessures.
f. N'exposez pas un bloc-piles ou un outil à un incendie ou à une température excessive. L'exposition à un incendie ou à une température supérieure à 265° F (130° C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et ne chargez pas le bloc-piles ou l'outil en dehors de la plage de température indiquée dans les instructions. Une charge dans des conditions appropriées ou à des températures en dehors de la plage spécifiée pourrait endommager les piles et augmenter le risque d'incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un agent de service qualifié n'utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l'outil électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles endommagés. La réparation de blocs-piles ne doit être effectuée que par le fabricant ou un prestataire de services agréé.

Consignes de sécurité pour les clés à chocs sans fil

a. Tenez l'outil électroportatif par ses surfaces de préhension isolées lorsque vous effectuez une opération à l'occasion de laquelle l'outil de fixation risque d'entrer en contact avec un fil caché. Tout contact d'un outil de fixation avec un fil sous tension risque de mettre aussi sous tension les parties métalliques exposées de l'outil électroportatif, ce qui pourrait causer un choc électrique pour l'opérateur.
b. Utilisez des brides ou d'autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.
c. N'enfoncez pas d'éléments de fixation dans des murs existants ou dans d'autres zones sans visibilité où des fils électriques peuvent se trouver. Si cette situation est inévitable, débranchez tous les fusibles ou les disjoncteurs alimentant ce site.

d. Retirez le bloc-piles avant de changer d'accessoire. Un démarrage accidentel peut se produire avec les appareils à piles dont le bloc-piles est introduit alors qu'il est sur marche.
e. Ne faites pas fonctionner l'outil lorsque vous le portez sur le côté. Le mécanisme d'entraînement rotatif pourrait accrocher des vêtements et causer ainsi des blessures.
f. Ne placez l'outil sur l'élément de fixation que quand l'outil est hors tension. Les visseuses tournantes peuvent glisser de la visserie.
g. Assurez-vous que le mécanisme de verrouillage de l'interrupteur à gâchette est enclenché avant d'insérer le bloc-piles. L'insertion d'un bloc-piles dans un outil électroportatif dont l'interrupteur est dans la position de marche est une invite aux accidents.

Avertissements supplémentaires concernant la sécurité

L'emploi d'un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d'électricien en caoutchouc améliorent votre sécurité personnelle.

N'utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l'outil semble fonctionner, les composants électriques d'un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l'utilisateur.

Maintenez les poignées sèches et exemptes d'huile et de graisse. On ne pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes.

Créez un agenda d'entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n'en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l'essence, le tétrachlorure de carbone, l'ammoniaque, etc. risquent d'abîmer les plastiques.

Veillez à ce que l'interrupteur soit dans la position de fermeture avant d'insérer le bloc-piles. L'insertion d'un bloc-piles dans un outil électroportatif dont l'interrupteur est dans la position de marche est une invite aux accidents.

AVERTISSEMENT

Les travaux à la machine tel que

ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment et d'autres produits de maçonnerie, et
• L'arsenic et le chrome provenant des bois traités chimiquement.

Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

Avertissements supplémentaires concernant la sécurité

AVERTISSEMENT

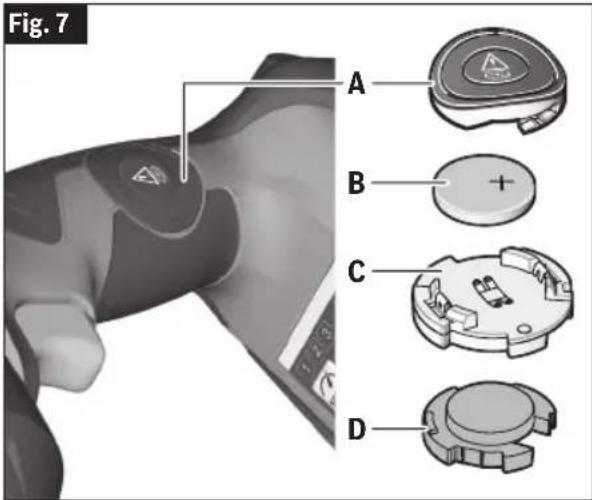

• RISQUE D'INGESTION : Ce produit contient une pile bouton ou une pile en forme de pièce de monnaie.
• L'ingestion de ce produit peut entraîner la MORT ou des blessures graves.
• Si elle est avalée, une pile bouton ou une pile en forme de pièce de monnaie peut provoquer des brûlures chimiques internes en seulement deux heures.
• TENEZ les piles neuves et usagées HORS DE PORTÉE DES ENFANTS.
• Consultez immédiatement un médecin si vous soupçonnez qu'une pile a été avalée ou insérée à l'intérieur d'une partie quelconque du corps.

Retirez et recyclez ou jetez immédiatement les piles usagées conformément aux règlements locaux, et gardez-les hors de portée des enfants. Ne jetez PAS les piles dans les ordures ménagères et ne les incinérez PAS.

Les piles, même usagées, peuvent provoquer des blessures graves, voire mortelles.

Appelez un centre antipoison local pour obtenir des informations sur le traitement.

Les piles non rechargeables ne doivent pas être rechargées.

Ne déchargez pas de force, ne rechargez pas, ne démon-tez pas, ne chauffez pas au-delà de la température nomi-nale spécifiée par le fabricant et n'incinérez pas. Vous risqueriez de vous blesser en cas de ventilation, de fuite ou d'explosion entraînant des brûlures chimiques.

Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).

Ne mélangez pas des piles usagées avec des piles neuves, des marques ou des types de piles différents, tels que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.

Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.

Sécurisez toujours complètement le compartiment des piles. Si le compartiment des piles n'est pas correctement sécurisé, cessez d'utiliser le produit, retirez-en les piles et tenez-les hors de portée des enfants.

Mise en garde de la FCC

Le fabricant n'est pas responsable de toute interférence radio à cause de modifications non autorisées apportées à ce matériel. De telles modifications pourraient annuler l'autorisation accordée à l'utilisateur pour utiliser ce matériel.

Cet appareil est conforme à la partie 15 des Règlements de la FCC. Son utilisation est autorisée moyennant le respect des deux conditions suivantes :

1) Cet appareil ne doit pas causer d'interférences nuisibles ; et
2) Cet appareil doit accepter toute interférence reçue, y compris les interférences qui risquent de causer un fonctionnement indésirable.

REMARQUE ! Cet équipement a été testé et jugé conforme aux limites pour un équipement numérique de Classe B en vertu de la Partie 15 des Règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement émet, utilise et peut rayonner de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il pourrait causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cet équipement cause des interférences nuisibles pour la réception de programmes à la radio ou à la télévision, ce qui peut être déterminé en allumant et en éteignant à plusieurs reprises l'équipement en question, l'utilisateur est encouragé à corriger l'interférence en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise de courant raccordée à un circuit différent de celui auquel le récepteur est connecté.
• Consulter le détaillant ou un technicien radio ou télévision expérimenté pour lui demander conseil.

« Exposition à des signaux de radio fréquence (RF) : Le dispositif sans fil est un émetteur et récepteur radio. Il est conçu et fabriqué pour ne pas dépasser la limite d'émission pour l'exposition à l'énergie de radio fréquence (RF) fixée par le Ministère de la Santé (Canada), Code de sécurité 6. Ces limites font partie des directives globales et des niveaux permis établis d'énergie RF pour l'ensemble de la population.

Ces directives sont basées sur les normes de sécurité fixées antérieurement par les organismes internationaux de normalisation. Ces normes comprennent une marge de sécurité substantielle conçue pour assurer la sécurité de tout le monde, quels que soient l'âge et l'état de santé.

Ce dispositif et son antenne ne doivent pas être placés à proximité d'une autre antenne ou d'un autre émetteur, et ils ne doivent pas fonctionner conjointement avec eux.

Industrie Canada

Cet outil est destiné à l'enfoncement, au serrage et au desserrage de boulons, d'écrous et de divers éléments de fixation filetés. Cet outil n'est pas conçu pour être utilisé comme une perceuse.

Spécifications

Numéro de modèle GDR18V-1950C
Tension nominale 18 V
Régime à vide
- Paramètre de réglage 1	0–800 RPM
- Paramètre de réglage 2	0–2300 RPM
- Paramètre de réglage 3	0–3400 RPM
Taux de percussion
- Paramètre de réglage 1	0–1500 IPM
- Paramètre de réglage 2	0–3400 IPM
- Paramètre de réglage 3	0–4000 IPM
Couple maximum
- Paramètre de réglage 1	890 Ft-lbs
- Paramètre de réglage 2	1420 Ft-lbs
- Paramètre de réglage 3	1950 Ft-lbs
Raccord de sortie	Tige hexagonale avec rainure d'alimentation électrique de 1/4 po
Température ambiante admissible pendant le fonctionnement et le stockage	-4...+122°F (-20...+50°C)
Transmission des données (GCY42 installé)
Bluetooth® Bluetooth® 4.1 (faible consommation d'énergie)	A
Intervalle entre signaux, approx. 8 s
Plage des signaux maximum 98ft	B

A Les terminaux mobiles doivent être compatibles avec les dispositifs Bluetooth® à faible consommation d'énergie (version 4.1) et prendre en charge le Generic Access Profile (GAP).

B La plage des signaux peut varier considérablement en fonction des conditions extérieures. La plage Bluetooth® peut être substantiellement plus faible à l'intérieur de salles closes et à travers des barrières métalliques (p. ex., murs, étagères, coffres, etc.).

Bloc-piles/chargeurs

Veuillez vous reporter au mode d'emploi de votre pile / chargeur qui accompagne votre outil.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication
V Volts (voltage)
A Ampères (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
∅	Diamètre (taille des mèches de perceuse, meules, etc.)
n_o	Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min	Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
O Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...I, II, III,	Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande)
0	Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
→	Flèche (action dans la direction de la flèche)
~	Courant alternatif (type ou caractéristique du courant)
---	Courant continu (type ou caractéristique du courant)
~	Courant alternatif ou continu (type ou caractéristique du courant)
☐	Construction classe II (désigne des outils construits avec double isolation)
⊕	Borne de terre (borne de mise à la terre)

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication
	Alerte l'utilisateur pour lire le mode d'emploi.
	Alerte l'utilisateur pour porter des lunettes de sécurité.
	Alerte l'utilisateur pour porter une protection respiratoire.
	Alerte l'utilisateur pour porter des protecteurs d'oreilles.
	Fait savoir à l'utilisateur qu'il doit porter des protections oculaires, respiratoires et auditives.
	Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada.
	Désigne le programme de recyclage des piles Li-ion.
	Ce symbole d'AVERTISSEMENT indique la présence d'une PILE EN FORME DE PIÈCE DE MONNAIE.
	Ces symboles d'AVERTISSEMENT indiquent un DANGER D'INGESTION.

Familiarisez-vous avec votre produit

Fig. 1
Clé à chocs sans fil GDR18V-1950C

Familiarisez-vous avec votre produit

1 Orifice d'entraînement hexagonal
2 Bague de verrouillage
3 Levier de marche avant/arrière et verrouillage de gâchette
4 Compartiment du module de connectivité
5 Attache à la ceinture
6 Pile*
7 Bouton d'éjection de la pile*
8 Interface utilisateur
9 Commutateur à gâchette à vitesse variable
10 Lampe de travail
11 Poignée (surface de préhension isolée)

Interface utilisateur

12 Voyant d'indication de fonctionnement à DEL
13 Indicateur de sélection de mode
14 Bouton de mode
15 Lampe de travail
16 Bouton de présélection de la vitesse
17 Indicateur de niveau de présélection de la vitesse

Fig. 2 (12) 1 2 3 A B SPEED MODE (13)(14)(16)(17)

* Les accessoires montrés ou décrits ne sont pas inclus avec le produit de façon standard. Vous pouvez trouver la sélection complète des accessoires dans notre gamme d'accessoires.

Assemblage

AVERTISSEMENT

Déconnectez le bloc-piles de l'outil ou mettez l'interrupteur dans la position de verrouillage ou d'arrêt avant de réaliser un montage, un réglage ou un

changement d'accessoires. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

Insertion et retrait du bloc-piles

AVERTISSEMENT

Utilisez seulement des piles Bosch ou

AMPShare recommandées sur la liste des piles/chargeurs accompagnant votre outil. L'utilisation d'autres types de piles pourrait causer des blessures ou des dommages matériels.

AVERTISSEMENT

Assurez-vous que l'interrupteur est

en position d'arrêt avant d'insérer la batterie. L'insertion de la batterie dans des outils électriques dont l'interrupteur est activé invite les accidents.

Pour insérer le bloc-piles

(Fig. 3)

1. Mettez le levier de sélection de marche avant/arrière et le verrou de la gâchette 3 en position verrouillée.
2. Faites glisser le bloc-piles chargé 6 dans le bâti jusqu'à ce que le bloc-piles se bloque en position.

Votre outil est muni d'un loquet de verrouillage secondaire qui empêche le bloc-piles de se séparer complètement de la poignée et de tomber au cas où il viendrait à se décrocher à cause des vibrations.

Pour retirer le bloc-piles

(Fig. 4)

1. Appuyez sur le bouton de déclenchement du bloc-piles 7 et faites glisser le bloc-piles vers l'avant.
2. Appuyez une fois de plus sur le bouton de déclenchement du bloc-piles 7 et faites glisser le bloc-piles jusqu'à ce qu'il sorte complètement du bâti de l'outil.

Fig. 3 6

Fig. 4 7 6

Assemblage

Insertion et retrait des accessoires

(Fig. 5, 6)

Attachez uniquement des accessoires prêts à l'impact de haute qualité avec un entraînement hexagonal de taille appropriée et une rainure d'alimentation électrique conçue pour être utilisée avec des visseuses à percussion.

Installation d'un accessoire :

Il suffit de pousser pour enfoncer complètement l'accessoire 18 dans le raccord de sortie 1.

Retrait d'un accessoire :

Tirez le manchon de verrouillage 2 vers l'avant et retirer l'accessoire 18.

Fig. 5 (1)(2) (18) (10)

Fig. 6 (2) ① ② (18)

Assemblage

Installation du module de connectivité GCY42

AVERTISSEMENT

Pour réduire le risque de bles-

sure, lisez les instructions d'utilisation incluses dans le module de connectivité GCY42. Les instructions d'utilisation pour le module de connectivité GCY42 comprennent des informations importantes qui ne sont pas couvertes dans ce manuel.

AVERTISSEMENT

N'utilisez que des piles CR2032 au

lithium de 3 V en forme de bouton/pièce de monnaie. N'utilisez pas d'autres piles en forme de bouton/pièce de monnaie ou d'autres types d'alimentation électrique.

AVERTISSEMENT

Assurez-vous que les piles sont rem-

placées de façon appropriée. Il existe un risque d'explosion.

AVERTISSEMENT

Risque de brûlure chimique. Gardez

les piles hors de la portée des enfants. Ce produit contient une pile au lithium en forme de bouton/pièce de monnaie. Si une pile au lithium en forme de bouton/pièce de monnaie neuve ou usagée est avalée ou entre dans le corps, elle risque de causer de graves brûlures internes et de causer la mort en deux heures seulement. Si vous pensez que des piles ont pu avoir été avalées ou placées dans une partie quelconque du corps, consultez immédiatement un membre du corps médical.

AVERTISSEMENT

Sécurisez toujours complète-

ment le compartiment du module de connectivité. Si le compartiment du module de connectivité ne ferme pas bien, cessez d'utiliser le produit, retirez-en les piles et gardez hors de la portée des enfants.

AVERTISSEMENT

Lorsque vous mettez des piles

au rebut, isolez les bornes « + » et « - » avec un ruban isolant. Si elles sont mises au rebut de façon inappropriée, les piles au lithium risquent de se courtcircuiter, ce qui élèvera leur température et risque de les faire éclater ou de causer leur inflammation.

⚠ AVERTISSEMENT

Ne jetez jamais de piles dans un feu

et ne les exposez pas à une chaleur élevée. Les piles pourraient exploser.

Fig. 7 A B + C D

Si le module de connectivité GCY42 n'est pas acheté avec l'outil, ou si le remplacement du module ou des piles devient nécessaire, veuillez suivre cette procédure (voir Fig. 7) :

— Poussez vers le bas et faites tourner dans le sens inverse des aiguilles d'une montre, en utilisant deux doigts ou les pouces, et retirez le cache A du côté de la poignée.
— Si l'outil est déjà muni du module de connectivité, retirez la pile B mais pas le module de connectivité C.
— Si le module de connectivité est installé pour la première fois, retirez le support de mise en place en plastique D du compartiment du module de connectivité et placez le module de connectivité C dans le compartiment en respectant l'orientation correcte.

Remarque : Rangez le support de mise en place D en lieu sûr. Réinsérez le support de mise en place si le module de communications est retiré.

— Puis placez la nouvelle pile B sur le module de connectivité avec la polarité « + » orientée vers le haut.
— Placez le cache A sur la pile, poussez-le vers le bas et tournez-le dans le sens des aiguilles d'une montre, en utilisant deux doigts ou les pouces, jusqu'à ce que la flèche du cache soit alignée sur la flèche du boîtier de l'outil.

Connectivité

AVERTISSEMENT

Pour réduire le risque de blessure, lisez les instructions d'utilisation incluses dans le module de connectivité GCY42. Les instructions d'utilisation pour le

module de connectivité GCY42 comprennent des informations importantes qui ne sont pas couvertes dans ce manuel.

Bluetooth®

AVERTISSEMENT

N'utilisez pas l'outil électrique avec Bluetooth® à proximité de postes de distribution d'essence, d'usines de produits chimiques, d'endroits où il existe un risque d'explosion et d'autres endroits exposés. N'utilisez pas l'outil électrique avec Bluetooth® dans des avions. N'utilisez pas l'outil électrique avec Bluetooth® à proximité de dispositifs médicaux. Évitez toute utilisation à proximité immédiate du corps humain pendant des périodes prolongées. Lorsque vous utilisez l'outil électrique avec Bluetooth®, des interférences avec d'autres dispositifs et systèmes, des avions et des dispositifs médicaux (p. ex., stimulateurs cardiaques, prothèses auditives) peuvent se produire. La marque du mot Bluetooth® et les logos correspondants sont des marques déposées appartenant à Bluetooth SIG, Inc., et toute utilisation de ces marques par Robert Bosch Tool Corporation est effectuée sous licence.

AVERTISSEMENT

Suivez toutes les instructions et

tous les avertissements fournis par votre fabricant de dispositif Bluetooth®. Le non-respect des procédures recommandées pourrait causer des blessures ou des dommages matériels.

AVERTISSEMENT

Faites preuve d'une grande prudence lorsque vous utilisez des dispositifs Bluetooth® pour contrôler ou changer des fonctions de l'outil électrique. Le dispositif peut fonctionner à un endroit différent de celui où se trouve l'outil électrique apparié. Les dispositifs appariés peuvent avoir une fonctionnalité permettant la programmation d'événements ponctuels, y compris la mise en marche automatique (p. ex., lumière diffuse). En fonction de l'outil électrique, ces opérations non surveillées ou ces changements de fonction sans ligne de vision permettant de voir l'outil apparié pourraient causer des blessures ou des dommages matériels.

MISE EN GARDE

Contrôlez toujours le réglage des paramètres de l'outil avant de vous en servir. Ce réglage peut être différent de la dernière fois que l'outil a été utilisé. Le module de connectivité permet le transfert de données et de paramètres grâce à la technologie sans fil Bluetooth®. Après avoir installé le module, certains paramètres de réglage de l'outil peuvent être changés à distance par un dispositif Bluetooth® apparié, avec l'appli installée de l'utilisateur.

MISE EN GARDE

Le module de connectivité GCY42 est pourvu d'une interface radio. Il faut observer les restrictions d'utilisation locales, p. ex., dans les établissements militaires ou les hôpitaux. Les émetteurs ont démontré une capacité d'interférence non intentionnelle avec d'autres dispositifs.

La sécurité avant tout

POUR ASSURER SA SÉCURITÉ, L'UTILISATEUR DOIT FAIRE PREUVE DE BON SENS ET DE VIGILANCE PENDANT TOUT LE TEMPS DURANT LEQUEL IL SE SERT DE L'OUTIL.

Utilisation de l'appli « Bosch Toolbox »

Après avoir apparié votre outil avec un dispositif mobile, vous pouvez ajuster certaines fonctions ou vérifier le statut de l'outil électrique en utilisant l'appli Bosch Toolbox (Fig. 8 et Fig. 9).

Chaque fois que vous changez un paramètre, l'outil confirmera les changements en faisant clignoter la lampe d'indication d'état à DEL 12 bleu.

A. Bouton d'aide – appuyez sur ce bouton pour afficher l'écran d'aide.
B. Photo de l'outil – appuyez sur la photo pour personnaliser la photographie de l'outil.
C. Statut de charge des piles de l'outil électrique – le nombre de « piles » vertes indique le niveau de charge estimé pour le bloc-piles. Remarque : Le nombre d'icônes de piles peut ne pas être égal au nombre de DEL sur la jauge de charge du bloc-piles.
D. Surnom de l'outil électrique – appuyez sur l'icône de crayon pour personnaliser le surnom de l'outil. Vous pouvez faire la même chose lorsque vous changez la photo de l'outil.
E. Barre de statut de connexion – Ici vous pouvez voir la force de la connexion (signal) indiquée par des barres verticales. Vous pouvez utiliser l'interrupteur à bascule pour déconnecter l'outil de votre dispositif mobile.
F. Modes assignés – Permet de définir deux modes de fonctionnement (A et B), en spécifiant des options telles que l'arrêt automatique, le ralentissement automatique et le sens de rotation pour chaque mode.
G. Réglage du régime (RPM) – Permet de sélectionner la vitesse de rotation.

Connectivité

H. Soft Start (Démarrage en douceur) - Permet d'accélérer progressivement la vitesse de l'outil.

I. Lampe de travail – Permet de régler la luminosité et la rémanence de la lampe de travail.

J. Interface utilisateur – Permet de régler la luminosité et la rémanence de l'interface utilisateur.

K. Réinitialisation aux paramètres par défaut fixés en usine – Remet l'outil dans ses paramètres d'origine.

L. Alertes relatives à l'outil – Appuyez sur « triangle d'alertes » pour afficher toutes les alertes reçues par l'outil.

M. Bouton Info - Affiche les informations et spécifications de l'outil.

N. Nom de l'outil – En appuyant sur ce bouton, vous affichez le modèle, le numéro de série, la date de fabrication et le numéro Baretool de l'outil.

O. Enregistrer l'outil – Appuyez sur cette touche pour enregistrer l'outil.

P. Spécifications de l'outil – En appuyant sur ce bouton, on peut voir la tension de l'outil, le couple maximal, la vitesse à vide, le taux d'impact, le type d'entraînement/de porte-embout, la longueur de la tête et le poids (sans la pile).
Q. Informations sur l'utilisation de l'outil - En appuyant sur ce bouton, vous affichez la durée de fonctionnement de l'outil.
R. Module Bluetooth à faible énergie – Appuyez sur ce bouton pour afficher le nom du module Bluetooth, pour afficher la version du micrologiciel et pour savoir si le micrologiciel est à jour.
S. Verrouiller l'interface utilisateur - verrouille l'interface utilisateur pour éviter les modifications accidentelles.

Remarque : Consultez l'écran d'aide intégré à l'application (A) pour plus d'informations sur les fonctions, modes et paramètres de connectivité.

Fig. 8

Consignes de fonctionnement

Gâchette de commande à vitesse variable

(Fig. 1)

Votre outil est équipé d'une gâchette de commande à vitesse variable. Vous pouvez mettre le tournevis en marche ou à l'arrêt en appuyant sur la gâchette ou en la relâchant, suivant le cas. En fonction de la pression exercée sur la gâchette, il est possible de régler la vitesse dans les limites minimale et maximale spécifiées sur la plaquette emblématique. Exercez plus de pression pour augmenter la vitesse et moins pour la diminuer.

Frein

Le relâchement de la gâchette active le frein qui immobilise le mandrin en rapidité, ce qui est surtout pratique pour l'enfoncement et l'enlèvement répétitifs des vis.

Levier de marche avant/arrière et verrouillage de gâchette

AVERTISSEMENT

Après avoir utilisé l'outil, verrouillez

la gâchette en position d'arrêt pour éviter les risques de démarrage accidentel et de décharge accidentelle.

MISE EN GARDE

Ne changez pas le sens de rotation avant que

l'outil ne se soit complètement immobilisé. Un changement durant la rotation du mandrin pourrait endommager l'outil.

Votre outil est équipé d'un levier de marche avant/arrière et d'un verrouillage de gâchette 3 se trouvant au-dessus de la gâchette (Fig. 10). Ce levier a été conçu pour changer la rotation de la douille et pour verrouiller la gâchette dans une position d'arrêt (« OFF »).

Pour verrouiller la gâchette, déplacez le levier vers le centre.

Pour la rotation avant (le mandrin étant dirigé en sens opposé à vous), déplacez le levier à l'extrême gauche.

Pour la rotation inverse, déplacez le levier à l'extrême droite. Pour ac tionner le verrouillage de gâchette, déplacez le levier à la position centrale (arrêt).

Éclairage d'appoint intégré

Votre outil est muni d'un dispositif d'éclairage à DEL 10, 15 pour améliorer la visibilité lorsque vous utilisez l'outil.

Après que la gâchette 9 aura été activée, la DEL restera allumée pendant 10 secondes. La durée de la luminescence résiduelle peut être changée dans le paramètre de l'appli « Bosch ToolBox » (si vous êtes connecté(e)).

Fig. 10

(3)

(3)

Conseils de fonctionnement

Vous prolongerez la durée de vos embouts et accomplirez un travail plus net si vous mettez toujours le embout en contact avec le matériau avant d'appuyer sur la gâchette. Durant le fonc tionnement, tenez l'outil fermement et exercez une pres sion légère et constante. Une trop grande pression à basse vitesse bloquera l'outil. Une pression insuffisante em pêchera l'embout de couper et causera une friction excessive en glis sant par-dessus la surface. L'outil et l'embout peuvent ainsi être abîmés.

Enfoncement à vitesse variable

La technique consiste à commencer lente ment, puis à augmenter la vitesse à mesure que la vis s'enfonce. Posez la vis de manière à obtenir un ajustement doux en ralentissant jusqu'à l'arrêt. Avant d'enfoncer des vis, il faut percer des trous de positionnement et de dégagement.

Tenez toujours l'outil droit sur le boulon qui doit être serré.

Il est préférable de procéder à un essai pour déterminer la durée appropriée de percussion/serrage. Pour les petites vis, la durée appropriée de percussion/serrage peut être atteinte en moins de 0,5 seconde. Par conséquent, travaillez à faible régime et éteignez l'outil immédiatement lorsque la vis est serrée et lorsque le bruit de l'impact peut être entendu.

Pour enfoncer des vis à bois plus grosses et plus longues dans des matériaux durs, il est préférable de prépercer.

Consignes de fonctionnement

Couple de serrage

Le couple de serrage dépend de la durée de l'action de percussion/serrage. Le couple de serrage le plus élevé est obtenu après environ 6 à 10 secondes d'action de percussion/serrage.

L'augmentation du couple dépend des facteurs suivants:

• Dureté des boulons/écrous
- Type de rondelle (rondelle à disque, rondelle frein, joint)
• Dureté du matériau à réunir
- Effet de lubrification sur les surfaces de la jonction

Ceci nous amène aux cas d'application suivants :

Application d'assemblage dur : Jonction métal-métal à l'aide d'une rondelle à disque. Le couple maximum est atteint après une action relativement brève de percussion/serrage.

Application d'assemblage intermédiaire : Assemblage de métal sur métal lors de l'utilisation d'une rondelle élastique à ressort, d'une rondelle à ressort à disque, ou de goujons ou de boulons/écrous avec des sièges coniques.

Application d'assemblage doux : Jonction de métal à du bois ou à un matériau d'isolation, par exemple.

Pour les cas moyens ou doux de jonction, le couple de serrage maximal est inférieur à celui des cas durs. Par conséquent, une action plus longue de percussion/serrage est nécessaire pour obtenir le couple de serrage maximal.

Fixation à l'aide de vis

La procédure illustrée à la (Fig. 11) vous permettra de fixer des matériaux ensemble à l'aide de votre outil sans dénuder, fendre ni séparer le matériau.

Fixez d'abord les pièces ensemble à l'aide d'une bride, et percez le premier trou aux 2/3 du diamètre de la vis. Si le matériau est tendre, percez uniquement les 2/3 de la longueur voulue. Si le matériau est dur, percez toute la longueur.

Détachez ensuite les pièces et percez le deuxième trou du même diamètre que la tige de la vis dans la première pièce ou la pièce supérieure de bois.

En troisième lieu, si une vis à tête plate est employée, fraisez le trou pour mettre la vis de niveau avec la surface. Puis, exercez tout simplement une pression uniforme en enfonçant la vis. Le trou de dégagement de la tige de la vis dans la première pièce per met à la tête de la vis de tirer les pièces fermement ensemble.

FIXATION A L'AIDE DE VIS 1. Foret 2/3 de diamètre et 2/3 de longueur de vis pour les matériaux souples, pleine longueur pour les matériaux durs. 2. Percez le même diamètre que la tige de la vis. 3. Fraise du même diamètre que la tête de vis. Appliquez une légère pression uniforme lors de l'enfoncement des vis. Vis Fig. 11

Serrage des écrous et des boulons

Utilisez la commande à vitesse variable avec prudence pour enfoncer des écrous et des boulons avec des douilles. La technique consiste à commencer lentement et à augmenter la vitesse dès que l'écrou ou le boulon commence à s'enfoncer. L'écrou ou le boulon est réglé lorsque l'outil s'arrête.

Utilisation par temps froid (0° C / 32° F)

En raison de la lubrification utilisée dans le mécanisme de production d'un impact, il faut faire fonctionner l'outil à vide pendant trois minutes avant de s'en servir réellement. Ceci chauffera le lubrifiant et produira une meilleure performance.

Consignes de fonctionnement

Interface utilisateur

(Fig. 12)

Del d'indication d'état

La barre de DEL située en haut de l'interface utilisateur s'illumine de différentes couleurs pour aider l'utilisateur à identifier l'état de marche de l'outil. Lorsque le voyant indicateur d'état à DEL 12 est vert, l'outil et le bloc-piles fonctionnent normalement, et les températures sont correctes. Si l'indicateur passe au jaune, cela signifie que les températures de l'outil ou de la pile ont atteint un niveau élevé, et que l'utilisation de l'outil doit cesser pour permettre à l'outil de refroidir. Il est préférable de réduire la charge et de laisser à l'outil le temps de refroidir. Si l'indicateur devient rouge, l'outil s'éteint pour se protéger et/ou protéger le bloc-piles d'une situation de surchauffe.

Le voyant indicateur d'état à DEL 12 clignote également en bleu lorsque les boutons de réglage de La vitesse 16 ou de sélection du mode 14 sont maintenus enfoncés pendant 7 secondes. Ceci réinitialisera les paramètres de l'outil aux valeurs d'usine par défaut.

Sélection de la vitesse

L'outil électrique dispose de trois niveaux de vitesse préréglés. Appuyez sur le bouton de présélection de la vitesse 16 pour sélectionner la vitesse souhaitée. La vitesse sélectionnée s'affichera sur l'indicateur de niveau de présélection 17. Pour les indices de vitesse et d'impact correspondant à chaque niveau de préréglage, voir la section « Description fonctionnelle et spécifications ».

Sélection du mode de travail

L'outil électrique dispose de deux modes de travail pré-définis : A et B. Vous pouvez ajuster les paramètres dans les modes A et B existants ou programmer des modes de travail différents pour des applications spécifiques via l'application Bosch Toolbox.

Appuyez sur le bouton de mode 14 pour alterner entre les modes de travail A et B. Le mode sélectionné s'affichera alors sur l'indicateur de sélection de mode 13.

- Le mode par défaut A comporte deux caractéristiques conçues pour les boulons métalliques : Arrêt après un certain temps indiqué dans le sens vers l'avant et déblocage automatique du boulon dans le sens inverse. L'arrêt après le temps indiqué arrêtera l'outil électrique après une seconde de serrage. Le déblocage automatique du boulon arrête l'outil électrique lorsqu'une diminution soudaine de la résistance est détectée pendant le desserrage.

- Le mode par défaut B est conçu pour les vis à bois : la fonction d'arrêt automatique est activée dans le sens vers l'avant. L'arrêt automatique arrête l'outil électrique lorsqu'une résistance supplémentaire est détectée pendant la fixation.

(Fig. 12) (12) 1 2 3 A B SPEED MODE (13)(14)(16)(17)

Remarque : Un seul mode ou réglage de la vitesse peut être activé sur l'outil à un moment donné : 1, 2, 3, A ou B. L'application Bosch Toolbox peut être utilisée pour combiner des caractéristiques et des vitesses de travail spécifiques.

Agrafe de ceinture

AVERTISSEMENT

Lorsque vous utilisez l'agrafe de

ceinture, n'oubliez jamais que l'accessoire est exposé. Suspendez toujours l'outil à un endroit où vous ne risquez pas, et où de quelconques autres personnes présentes ne risquent pas, d'entrer accidentellement en contact avec l'accessoire.

AVERTISSEMENT

Pour réduire le risque de bles-

sure, n'utilisez pas l'agrafe de ceinture si elle semble endommagée ou déformée. Ceci risquerait de produire une suspension instable qui pourrait causer la chute accidentelle de l'outil.

AVERTISSEMENT

Pour réduire le risque de bles-

sure, faites très attention quand l'endroit où vous suspendez l'outil.

vous sélectionnez

(Fig. 1)

L'accessoire en option d'agrafe de ceinture est un moyen pratique d'attacher votre outil à la ceinture. Ce dispositif vous permet d'avoir les deux mains libres pour monter sur une échelle ou changer de lieu de travail.

L'agrafe de ceinture 5 peut être fixée de n'importe quel côté de l'outil en la fixant avec une vis de montage. Veillez toujours à bien serrer la vis de montage avant l'utilisation (Fig. 1).

Pour utiliser l'agrafe, retournez l'outil et fixez-le à la ceinture.

Entretien

AVERTISSEMENT

Pour éviter les accidents, débranchez toujours l'outil et/ou le chargeur de la source de courant avant de nettoyer.

Service

AVERTISSEMENT

IL N'EXISTE À L'INTÉRIEURAU-

CUNE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRE TENUE PAR L'UTILISATEUR. L'entretien préventif exécuté par des personnes non autorisés peut entraîner un positionnement erroné des composants et des fils internes, ce qui peut présenter de graves dangers. Nous recommandons de confier toute intervention d'entretien sur l'outil à un centre de service-usine Bosch ou à un centre de service après-vente Bosch agréé.

Piles

Faire attention aux blocs-piles qui approchent la fin de leur vie. Si vous remarquez une diminution dans les performances de votre outil ou une durée de fonctionnement réduite de manière significative entre charges, il est temps de remplacer le bloc-piles. S'il n'est pas remplacé, il se peut qu'il endommage le chargeur ou que l'outil fonctionne incorrectement.

Graissage de l'outil

Votre outil Bosch a été graissé de manière appropriée et il est prêt à l'usage.

Moteurs

Le moteur de votre outil a été conçu pour de nombreuses heures d'utilisation fiable. Pour maintenir l'efficacité maximale du moteur, nous recommandons de l'examiner tous les six mois. Seul un moteur de remplacement Bosch authentique, conçu spécialement pour votre outil, doit être utilisé.

Nettoyage

MISE EN GARDE

Certains agents de nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l'essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent.

Les prises d'air et les leviers de commutation doivent être gardés propres et exempts de corps étrangers. Ne tentez pas de nettoyer en insérant des objets pointus à travers l'ouverture.

Accessoires

AVERTISSEMENT

L'utilisation d'autres accessoires non spécifiés dans ce mode d'emploi pourrait être dangereuse.

AVERTISSEMENT

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de détérioration.

ARM CMSIS DSP, v1.4.1

Cette page a été laissée vierge intentionnellement.

Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99

GARANTÍA LIMITADA
