Type de produit	Ponceuse à orbite aléatoire
Marque	Bosch
Modèle	GET65-5 Professional
Tension nominale	120 V~, 60 Hz
Intensité nominale	6,5 A
Vitesse d'orbite	3 100 – 7 200 /min
Vitesse du disque	188 – 436 /min
Diamètre du disque	125 mm (5 po)
Diamètre abrasif	125 mm (5 po)
Alimentation	Secteur, filaire
Fonctions principales	Ponçage, polissage, lustrage
Modes de fonctionnement	Turbo (agressif) et orbite aléatoire (non agressif)
Variateur de vitesse	6 positions (1 lent à 6 rapide)
Extraction de poussière	Oui, avec tube adaptateur et raccord pour aspirateur
Poignée auxiliaire	Oui, amovible, montage à gauche ou à droite
Disques d'appui inclus	1 disque moyen ; souple et ferme disponibles séparément
Accessoires inclus	Clé hexagonale coudée 5 mm, adaptateur tuyau d'aspiration, poignée auxiliaire
Sécurité	Double isolation, arrêt de protection, disjoncteur de fuite de terre recommandé
Entretien	Lubrification des engrenages tous les 2 changements de balais ; remplacer les balais tous les 2-6 mois
Nettoyage	Avec détergent doux et eau tiède ; ne pas utiliser de solvants
Garantie	1 an (limitée, pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - GET65-5 Professional BOSCH

Comment changer le disque d'appui de la ponceuse GET65-5 ?

Débranchez l'outil. Maintenez fermement le disque et utilisez la clé hexagonale de 5 mm fournie pour dévisser la vis dans le sens antihoraire. Retirez l'ancien disque, placez le nouveau sur les chevilles de centrage, puis revissez fermement dans le sens horaire.

Comment raccorder un aspirateur à la ponceuse ?

Utilisez le tube d'extraction de poussière fourni. Alignez-le sur l'orifice et poussez jusqu'au déclic. Raccordez le tuyau de l'aspirateur au tube. Pour les tuyaux de 35 mm, connectez directement ; pour les plus petits, utilisez l'adaptateur VAC024 (inclus).

Quelle vitesse utiliser pour poncer du bois ?

Pour un ponçage grossier du bois, réglez la vitesse sur 5-6. Pour un ponçage fin, utilisez 4-5. Le variateur à 6 positions permet d'ajuster la vitesse selon le grain et le matériau.

Puis-je utiliser cette ponceuse pour polir ?

Oui, la GET65-5 peut polir en utilisant un tampon mousse à polir (accessoire optionnel). Utilisez le mode orbite aléatoire (mode 2) et une vitesse basse à moyenne. Appliquez la pâte à polir sans trop peser.

Comment nettoyer la ponceuse après utilisation ?

Débranchez l'outil. Nettoyez les surfaces extérieures avec un chiffon humide et un détergent doux. N'utilisez pas de solvants comme l'essence ou l'ammoniaque. Les ouïes de ventilation doivent rester propres.

Quels accessoires sont inclus avec la ponceuse ?

L'emballage contient : une clé hexagonale coudée 5 mm, un adaptateur pour tuyau d'aspiration, une poignée auxiliaire, un disque d'appui moyen et un tube d'extraction de poussière. D'autres accessoires sont disponibles séparément.

Comment régler la vitesse de la ponceuse ?

Tournez le cadran variateur situé sur le boîtier. Les positions vont de 1 (lent) à 6 (rapide). Vous pouvez régler la vitesse même pendant le fonctionnement, mais il est préférable de le faire à vide.

Quel mode utiliser pour décaper de la peinture ?

Pour le décapage, utilisez le mode turbo (mode 1) avec une vitesse élevée (5-6) et un disque à gros grain (40-60). Le mode turbo assure une rotation entraînée par engrenage pour un enlèvement agressif.

Comment installer la poignée auxiliaire ?

La poignée auxiliaire se monte sur le côté gauche ou droit de l'outil. Insérez-la dans l'emplacement prévu, puis serrez la vis à l'aide de la clé hexagonale de 5 mm fournie jusqu'à ce qu'elle soit bien fixée.

Que faire si la ponceuse ne démarre pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que l'interrupteur à coulisse est en position marche. Si le problème persiste, les balais (charbons) peuvent être usés ; faites-les vérifier par un centre de service agréé Bosch.

MODE D'EMPLOI GET65-5 Professional BOSCH

Included	Available separately
Allen wrench 5mm	Vacuum hose adapters
Auxiliary Handle	Soft backing pad
Sanding disc	Hard backing pad
Medium backing pad	Vacuum hoses
Vacuum hose adapter tube	Foam buffing pad
Backing pad guard	Sponge applicator pad
VAC024 vacuum hose adapter
Symboles relatifs à la sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le mode d'emploi et lire la signification de ces symboles.
!	C'est le symbole d'alerte relatif à la sécurité. Il est utilisé pour vous avertir de l'existence possible d'un danger de lésion corporelle. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER	DANGER indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort d'une personne ou une blessure grave.
AVERTISSEMENT	AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, pourrait cause la mort d'une personne ou une blessure grave.
MISE EN GARDE	MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée, causera une blessure légère ou modérée.

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique.

Le non-respect de toutes les instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaille dans un endroit encombré ou sombre.

N'utilisez pas d'outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables.

Les outils électroportatifs produisent des étincelles qui risquent d'enflammer les poussières ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous servez d'un outil électroportatif.

Vous risquez une perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N'utilisez pas d'adaptateur de prise avec des outils électroportatifs munis d'une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond.

Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre.

N'exposez pas les outils électroportatifs à la pluie ou à l'humidité. Si de l'eau pénètre dans un outil électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l'outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l'extérieur, employez une rallonge conçue pour l'extérieur. Ces rallonges sont faites pour l'extérieur et réduisent le risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique.

Avertissements généraux concernant la sécurité des outils électroportatifs

Sécurité personnelle

Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d'outils électroportatifs quand vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre l'outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l'outil électroportatif, il y a risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de maîtriser l'outil électroportatif dans des situations inattendues.

Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N'approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.

Si l'outil est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière.

Ne laissez pas la familiarité résultant de l'utilisation fréquente des outils vous inciter à devenir complaisant(e) et à ignorer les principes de sécurité des outils. Une action négligente pourrait causer des blessures graves en une fraction de seconde.

Utilisation et entretien des outils électroportatifs

Ne forcez pas sur l'outil électroportatif. Utilisez l'outil électroportatif qui convient à la tâche à effectuer. L'outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour laquelle il a été conçu.

Ne vous servez pas de l'outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l'arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé.

Débranchez la fiche de la prise secteur et/ou retirez le bloc-piles de l'outil électrique (s'il est amovible) avant d'y apporter quelque modification que ce soit, de changer d'accessoire ou de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage intempestif de l'outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l'outil électroportatif ou qui ignorent ces consignes de s'en servir. Les outils électroportatifs sont dangereux dans les mains d'utilisateurs inexpérimentés.

Entretenez de façon appropriée les outils électriques et les accessoires. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu'il n'y a pas de pièces cassées ou d'autres circonstances qui risquent d'affecter le fonctionnement de l'outil électroportatif. Si l'outil est abîmé, faites-le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc.

Avertissements généraux concernant la sécurité des outils électroportatifs

conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d'outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse.

Gardez les poignées et les surfaces de préhension propres, sèches et exemptes de toute trace d'huile ou de graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil dans des situations inattendues.

Entretien

Faites réparer votre outil électroportatif par un agent de service qualifié n'utilisant que des pièces de rechange identiques.

Ceci assure que la sécurité de l'outil électroportatif est préservée.

Consignes de sécurité de la ponceuse à orbite aléatoire

Débranchez la ponceuse avant de changer les accessoires. Une mise en marche accidentelle peut survenir si la ponceuse est branchée pendant le changement d'un accessoire.

Si votre outil est équipé d'un sac ou d'un récipient à poussière, ou d'un orifice pour tuyau d'aspiration de la poussière, videz le collecteur de poussière fréquemment, et après toute opération de ponçage.

Procédez extrêmement soigneusement dans l'évacuation de la poussière, les matières sous forme de particules fines peuvent être explosives. Ne jetez pas le bran de scie sur des flammes. Une combustion spontanée peut parfois résulter d'un mélange d'huile ou d'eau avec des particules de poussière.

Portez toujours des lunettes de protection et un masque anti-poussières pour les applications poussiéreuses et lors du ponçage au-dessus de la tête. Des particules de ponçage peuvent être absorbées par vos yeux et inhalées facilement et peuvent causer des problèmes de santé.

Utilisez des précautions spéciales en ponçant le bois d'œuvre traité chimiquement par pression, la peinture pouvant contenir du plomb, ou tout autre matériel qui peut contenir des agents cancérigènes. Toutes les personnes pénétrant dans la zone de travail doivent porter un respirateur et des vêtements protecteurs ajustés. L'aire de travail doit

être scellée par des feuilles en plastique, et les personnes non protégées doivent être maintenues à l'extérieur jusqu'à ce que l'aire de travail soit durement nettoyée.

Ne poncez pas par voie humide à l'aide de cette ponceuse. La pénétration de liquides dans le carter du moteur constitue un risque de secousses électriques.

N'utilisez pas le patin autocollant sur les ponceuses à orbite aléatoire dont la vitesse dépasse 12 000 tr/min. Si la vitesse de service maximale du patin est dépassée, le patin peut se briser ou voler en éclats durant l'utilisation, frappant ainsi l'utilisateur ou les personnes présentes.

N'utilisez pas du papier de verre destiné à des blocs de ponçage plus gros. Le papier de verre de dimensions plus grandes fera saillie au-delà du bloc de ponçage entraînant ainsi des accrocs, un déchirement du papier ou un rebond. Le papier supplémentaire faisant saillie au-delà du bloc de ponçage peut également causer des lacérations graves.

Fixez à l'aide de brides ou assujettissez l'ouvrage en ponçant. La fixation de l'ouvrage à l'aide de brides l'empêche d'être éjecté depuis le dessous de la ponceuse et laisse les deux mains libres pour contrôler l'outil.

Tenez le cordon à l'écart du bloc en rotation et du papier de verre. Le cordon peut s'emmêler avec le bloc.

Avertissements supplémentaires concernant la sécurité

L'emploi d'un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d'électricien en caoutchouc améliorent votre sécurité personnelle.

N'utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C.

Même si l'outil semble fonctionner, les composants électriques d'un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l'utilisateur.

Utilisez des brides ou d'autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.

Créez un agenda d'entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n'en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l'essence, le tétrachlorure de carbone, l'ammoniaque, etc. risquent d'abîmer les plastiques.

Risque de blessure pour l'utilisateur. Le cordon d'alimentation électrique ne doit être réparé que par un Centre de service usine de Bosch ou par une Station service/agréée de Bosch.

AVERTISSEMENT

Les travaux à la machine tel que

ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silice provenant des briques et du ciment et d'autres produits de maçonnerie, et l'arsenic et le chrome provenant des bois traités chimiquement.

Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication
V Volts (voltage)
Ah Ampères/heure (mesure de la capacité de la pile)
A Ampères (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
Ø	Diamètre (taille des mèches de perceuse, meules, etc.)
n₀	Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min	Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d'accêt (vitesse zéro, couple zéro...)
1, 2, 3, ... I, II, III,	Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande)
0	Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
→	Flèche (action dans la direction de la flèche)
~	Courant alternatif (type ou caractéristique du courant)
---	Courant continu (type ou caractéristique du courant)
~	Courant alternatif ou continu (type ou caractéristique du courant)
□	Construction classe II (désigne des outils construits avec double isolation)
⊕	Borne de terre (borne de mise à la terre)

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication
	Alerte l'utilisateur pour dire le mode d'emploi
	Alerte l'utilisateur pour porter des lunettes de sécurité
	Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
	Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
C US	Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes des États-Unis et du Canada.
S	Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.
C US	Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada.
C Intertek	Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada
NOM-ANCE	Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
	Désigne le programme de recyclage des piles Li-ion.
	Désigne le programme de recyclage des piles Ni-Cad.

Description fonctionnelle et spécifications

AVERTISSEMENT

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

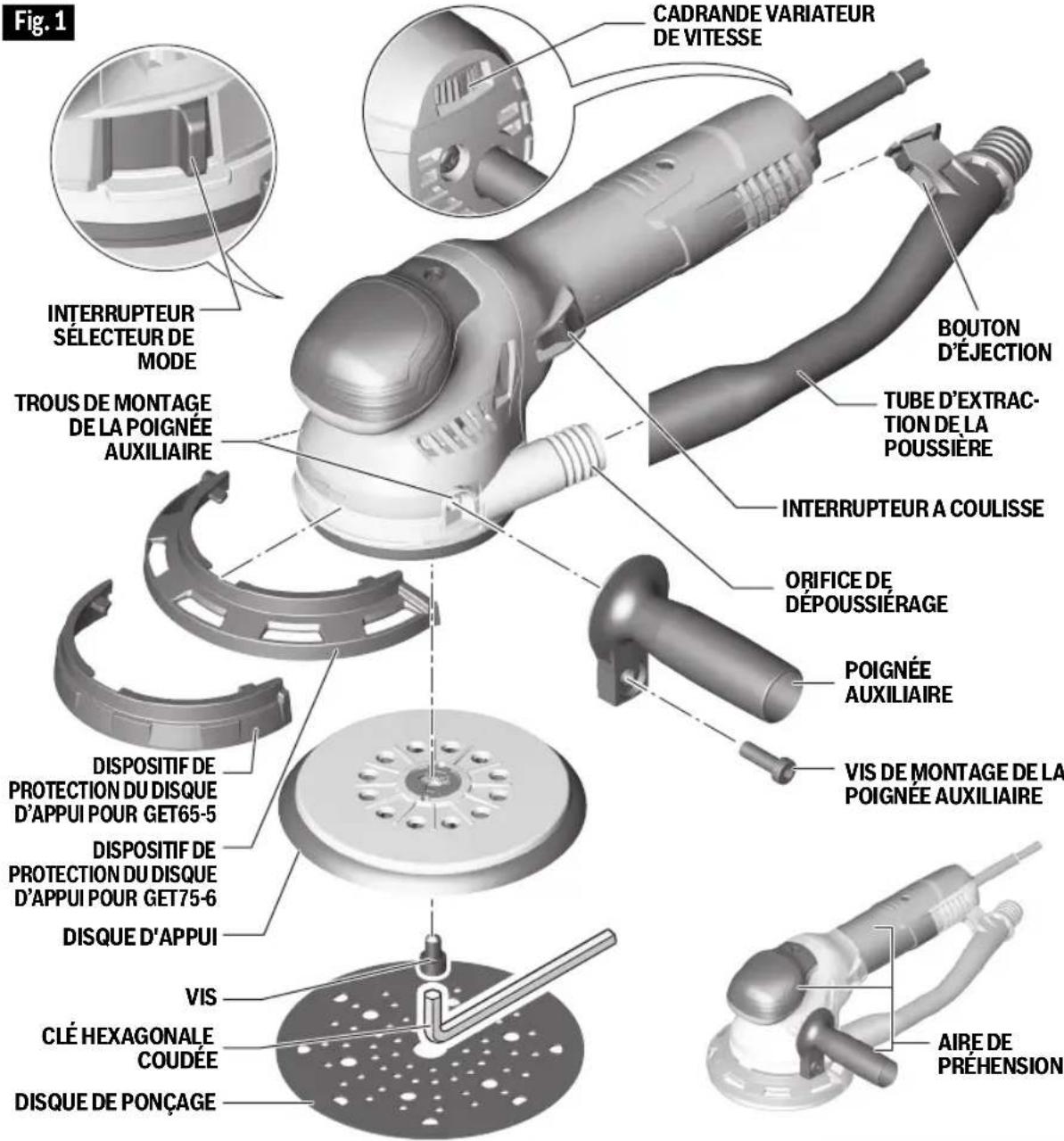

Ponceuse/lustreuse à mouvement orbital aléatoire GET65-5, GET75-6

Numéro de modèle	GET65-5 GET75-6
Tension nominale	120V~ 60Hz 120V~ 60Hz
Intensité nominale	6,5A 7,5A
Vitesse de l'arbre d'excentrique	3,100-7,200/min 3,100	-7,200/min
Vitesse du disque de ponçage	188-436/min 273-635/min
Diamètre du disque	5 po (125 mm)	6 po (150 mm)
Diamètre abrasif	5 po (125 mm)	6 po (150 mm)

Assemblage

AVERTISSEMENT

Débranchez la fiche de la prise

de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Pose du disque d'appui

La ponceuse à orbite aléatoire est équipée d'un disque d'appui de dureté moyenne qui convient aux applications générales. Les disques d'appui plus souples et plus fermes sont surtout réservés aux applications particulières.

Disque d'appui souple - Polissage et ponçage des surfaces plus grandes et incurvées.

Disque d'appui moyen - Tous les polissages et ponçages généraux.

Disque d'appui ferme - Gros ponçage de surfaces plates, spécialement avec abrasif à gros grains.

Pour changer le disque d'appui, tenez-le fermement et, au moyen de la clé hexagonale coudée, tournez la vis dans le sens contraire des aiguilles d'une montre. Déposez le vieux disque d'appui et placez celui de rechange sur les chevilles de centrage de l'arbre de commande. Remettez la vis en place et serrez-la fermement dans le sens des aiguilles d'une montre avec la clé hexagonale. Les disques d'appui usés ou autrement endommagés doivent être remplacés immédiatement (Fig. 1).

Dispositif de protection du disque d'appui

Le dispositif de protection protège le disque d'appui lors du ponçage de zones proches des bords.

Pour installer le dispositif de protection, poussez-le contre l'outil électrique depuis l'avant jusqu'à ce que vous entendiez un déclic indiquant qu'il est bien à sa place dans les fentes sur le boîtier de l'outil. Pour l'en détacher, tirez le dispositif de protection vers l'avant par une extrémité (Fig. 1).

Poignée auxiliaire

La poignée auxiliaire est utilisée pour

guider et équilibrer l'outil. Utilisez la poignée auxiliaire pour assurer un contrôle sécurisé et un fonctionnement facile.

La poignée auxiliaire peut être installée sur un côté ou l'autre de l'outil, en fonction des préférences personnelles et pour permettre une utilisation confortable. Installez-la comme illustré à la Fig. 1 et sécurisez-la avec la vis en utilisant la clé Allen de 5 mm jointe.

Pose des accessoires

La ponceuse à orbite aléatoire utilise des accessoires à attaches qui s'accrochent fermement au disque d'appui à la moindre pression. En cas de substitution, pelez simplement le présent accessoire, essuyez la poussière du disque s'il y a lieu et enfoncez l'accessoire de rechange à sa place. Ayez soin d'aligner les ouvertures du disque abrasif avec celles du disque d'appui si vous voulez que le dispositif d'extraction de la poussière fonctionne efficacement.

La surface du disque d'appui s'use avec le temps et il devra être remplacé quand il ne tient plus adéquatement. Si vous êtes en mesure d'observer l'usure prématurée de la surface du disque d'appui, appuyez moins fort sur la ponceuse.

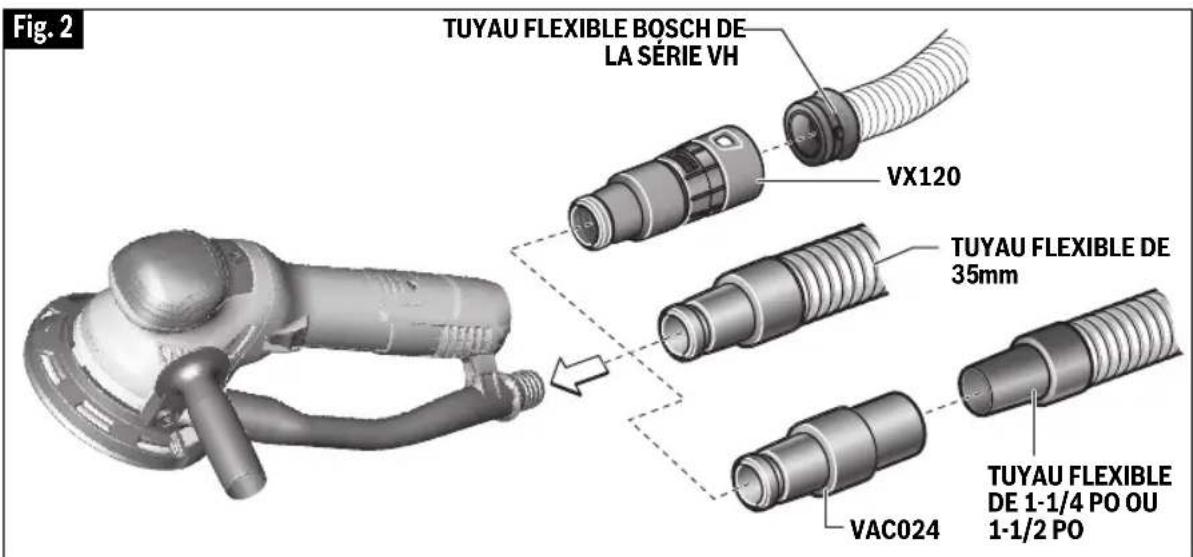

Extraction de poussière

TUBE D'EXTRACTION DE LA POUSSIÈRE

Votre ponceuse est équipée d'un tube d'extraction de la poussière amovible qui sert de connecteur à l'aspirateur / l'extracteur de poussière en option.

Pour attacher le tube d'extraction de la poussière, alignez le tube sur l'orifice de dépoussiérage et l'interface en forme de « queue d'aronde » de façon que la fente soit sur le boîtier de l'outil, près du cordon d'alimentation. Poussez le tube jusqu'à ce que vous entendiez un déclic indiquant qu'il est bien à sa place (Fig. 1)

Pour retarder le tube, appuyez sur le bouton d'éjection rouge et tirez sur le tube pour le détacher de l'outil (Fig. 1).

Remarque : le tube d'extraction de la

Assemblage

poussière est fabriqué avec un matériau antistatique. Pour empêcher l'accumulation d'une charge électrostatique sur l'outil, utilisez un tuyau flexible d'extraction antistatique (non inclus) avec cet outil.

▼ RACCORDEMENT À UN ASPIRATEUR / EXTRACTEUR DE POUSSIÈRE

Raccordez le tuyau flexible de l'aspirateur au tube d'extraction de la poussière (Fig. 2).

• Tuyaux flexibles de la série Bosch VH
• L'adaptateur de tuyau flexible VX120 est nécessaire (inclus avec les tuyaux flexibles de la série VH).
• Autres tuyaux flexibles de 35 mm et de 22 mm, tels que les tuyaux flexibles de la série Bosch VAC -

Raccordez le tuyau flexible directement à l'outil.

• Tuyaux flexibles courants de 1/4 po ou 1/2 po - L'adaptateur de tuyau flexible Bosch VAC024 est nécessaire (inclus).

Raccordez le tuyau flexible d'aspiration à un aspirateur.

L'aspirateur doit être approprié pour le matériel sur lequel vous devez travailler.

Lorsque vous aspirez de la poussière sèche qui est particulièrement toxique pour la santé ou peut même être cancérogène, utilisez un aspirateur / extracteur de poussière conçu spécifiquement pour une telle application.

Consignes de fonctionnement

Interrupteur à coulisse

AVERTISSEMENT

Tenez l'outil à deux mains

à la mise en marche car le couple du moteur peut transmettre une certaine torsion.

L'outil est mis en marche (« ON ») en faisant glisser le bouton de l'interrupteur coulissant situé sur le côté du boîtier du moteur (Fig. 1).

Pour éteindre l'outil (« OFF »), faites glisser le bouton de l'interrupteur coulissant vers l'arrière (Fig. 1).

Mettez l'outil en marche avant de l'appliquer sur l'ouvrage et attendez qu'il fonctionne à pleine vitesse avant de le mettre en contact avec l'ouvrage. Soulevez l'outil pour le détacher de l'ouvrage avant de l'éteindre (« OFF »). NE mettez PAS l'interrupteur dans la position « ON » ou « OFF » pendant que l'outil est en charge ; ceci réduirait considérablement la durée de vie de l'interrupteur.

Mode de fonctionnement

2 (Mode de ponçage à orbite aléatoire pour un ponçage non agressif).

Ce mode de fonctionnement est recommandé

pour les surfaces moins durables ainsi que pour le polissage fin.

L'orbite du disque est déterminée par le moteur, tandis que la rotation du disque est causée par une combinaison de forces, y compris la nature à roue libre du disque et le frottement du disque sur la surface de l'ouvrage.

Circuit de réaction électronique (CRE)

Le dispositif de réaction interne assure un « départ en douceur », réduisant ainsi les contraintes que procure un départ à couple élevé. Le système aide également à garder la vitesse à vide essentiellement constante entre les conditions à vide et de charge.

Interrupteur sélecteur de mode

Votre outil est muni d'un interrupteur sélecteur de mode qui vous permet de changer les caractéristiques d'enlèvement de matière de votre ponceuse.

Pour changer le mode de fonctionnement, appuyez sur le bouton de blocage du sélecteur de mode et tournez l'interrupteur jusqu'à ce que vous l'entendiez se verrouiller près du symbole désiré.

AVERTISSEMENT

Pour éviter les blessures

corporelles, ne changez pas de mode de fonctionnement pendant que la ponceuse est en marche.

Mode de fonctionnement

1 (Mode de turbo-ponçage pour un ponçage agressif).

Ce mode de fonctionnement est conseillé pour enlever rapidement la matière sur des surfaces

très rugueuses ainsi que pour lustrer.

L'orbite du disque est déterminée par le moteur, tandis que la rotation du disque est déterminée par l'engrenage.

Variateur de vitesse à cadran

Votre ponceuse est aussi équipée d'un variateur de vitesse à cadran. En tournant le cadran du boîtier, il est possible de régler la vitesse orbitale du disque d'appui depuis le repos jusqu'au nombre maximal d'orbites par minute inscrit sur la plaquette emblématique. Le cadran peut être réglé sur ou entre n'importe lequel des six repères (1 = lent à 6 = rapide).

Généralement, vous pouvez vous guider sur le tableau suivant quant au besoin des disques abrasifs et disque d'appui, mais un essai préalable sur une retaille produit de valeurs résultats.

Conseils pratiques

PONÇAGE :

L'usage de disques de ponçage d'alumine à revêtement ouvert est recommandé pour la plupart des travaux de ponçage du bois ou des métaux, étant donné que ce matériel synthétique est passablement résistant et travaille en rapidité. Certains travaux, tels que la finition des plastiques, du verre ou de la pierre, exigent l'usage de disques au

Consignes de fonctionnement

Matériau		N° du grain		Réglage de la vitesse D	Disque d'appui
		Ponçage grossier	Ponçage fin
Bois	Bois mous 40/60	240 5-6 soup	e/moyen
	Bois durs 40/60	180/240 5-6	moyen
	Contreplaqué	240 320/400 5	soup	le/moyen
Métaux	Acier	80/180	400	5	ferme
	Acier inoxydable	120 240	5	moyen
	Aluminium	80	240/400 4	5	moyen
	Aches de rouille	40 120	6	moyen
Peinture synthétique	Ponçage	180 400 4-5		moyen
	Égratignures 120	220 3-4	ferme
	Décapage	40/60	80/120	5-6	moyen
Peinture acrylique	Ponçage	180 320/400 4-5		moyen
	Égratignures 120	240 4-5	ferme
	Décapage	40/60	80/120	2-3	moyen
Plastiques	PC / polystyrene	120 240 3-5 soup/moyen
	Thermoplastiques	60 180 1-3		moyen
	Plastiques renforcés fibre de verre	80/120	240/400 1-3	moyen/ferme
Bétons de résine		120 180/400 4-6		moyen

carbure de silicone dont le rebord est très coupant. Pour de meilleurs résultats, utilisez les accessoires de ponçage et de polissage Bosch qui sont de qualité supérieure et sont choisis soigneusement de manière à produire des résultats de qualité professionnelle avec votre ponceuse.

Quand le matériel est fermement en place, appuyez sur la gâchette alors que vous vous apprêtez à poser le disque sur la surface à poncer. NE pesez PAS à l'excès car vous ralentirez le disque et, surtout, NE mettez PAS l'outil en marche et n'accélérez pas avant de le poser sur la surface; dans un cas comme dans l'autre, vous produirez des tourbillons. Généralement, le ponçage aux hautes vitesses et à pression modérée produit les meilleurs résultats. Vous ne gagnez rien en appliquant PLUS DE PRESSION SUR L'OUTIL. Optez plutôt pour un disque à grain plus gros.

Déplacez la ponceuse par de longues courses de balayage, en parallèle au grain du bois, en ayant recours à un certain mouvement latéral en vue de chevaucher les courses dans une proportion allant jusqu'à 75 %. L'action orbitale aléatoire permet de poncer perpendiculairement aux fibres, mais prenez garde de ne pas incliner la ponceuse près des bords pour ne pas les arrondir involontairement.

Si la surface est rugueuse, commencez avec un disque à grain plus gros, puis finissez avec un à grain moyen suivi d'un à grain fin. Étant donné que l'action orbitale aléatoire est si efficace, il est souvent possible de commencer avec un disque de ponçage à grain moyen et passer directement à la finition. Pour éviter de gouger la surface, ne «sautez» pas plus d'une grosseur de grain quand vous passez d'un plus gros grain à un plus fin; ne vous attardez pas trop

Consignes de fonctionnement

longtemps au même endroit non plus. À la fin, relâchez la gâchette et levez délicatement l'outil au même moment.

▼ POLISSAGE :

La plupart du temps, le disque d'appui extra souple vous donnera les meilleurs résultats. La ponceuse à orbite aléatoire peut être équipée d'un tampon mousse à polir ou d'un tampon applicateur d'éponge (accessoires en option) pour enlever les égratignures des surfaces peintes, des finis, des plastiques et même du verre. Le mode d'emploi est pratiquement le même que celui du ponçage sauf les points suivants :

Pour enlever les égratignures et restaurer les finis altérés par les intempéries, appliquez, sans trop peser, d'un mouvement circulaire, la pâte à l'aide d'un tampon à polir. N'utilisez pas plus de pâte qu'il faut et nettoyez l'éponge fréquemment.

Lorsque le polissage initial est terminé, essuyez l'excès de pâte avec une serviette douce, puis finissez de polir la

surface avec la coiffe. Pour de meilleurs résultats, chevauchez délicatement vos passes.

Il importe de noter que la vitesse de l'orbite de la ponceuse à orbite aléatoire n'est pas la même que celle d'une polisseuse d'angle standard. L'action de l'orbite aléatoire se compare favorablement à celle d'un puissant polissage à la main et, en conséquence, se dispense des hautes vitesses à la circonférence du disque qui peuvent brûler la surface. C'est la raison pour laquelle il est possible d'utiliser cette ponceuse à un régime «OPM» supérieur à celui recommandé pour une polisseuse standard. Exercez-vous sur une partie dissimulée ou une surface d'essai jusqu'à ce que vous ayez établi que l'outil convient à votre application de polissage.

Nettoyez les disques et tampons d'applicateur d'éponge avec un détergent doux et de l'eau tiède. N'utilisez PAS de dissolvants.

Entretien

AVERTISSEMENT

Pour éviter les accidents, débranchez toujours l'outil et/ou le chargeur de sa source d'alimentation secteur avant toute

opération de maintenance ou de nettoyage.

Service

AVERTISSEMENT : Tout entretien préventif effectué par des personnes non autorisées peut résulter en mauvais placement de fils internes ou de pièces, ce qui peut présenter un danger grave. Nous vous conseillons de faire faire tout l'entretien par un centre de service d'usine Bosch ou une station service/agréé Bosch.

Lubrification de l'outil

Votre outil Bosch a été lubrifié correctement en usine et il est prêt à l'utilisation. Nous vous conseillons de re-graisser les outils qui comportent des

engrenages avec un lubrifiant à engrenages spécial à chaque fois que vous changez les balais.

Balais ou charbons

Les balais (ou charbons) et le collecteur de votre outil ont été conçus pour apporter de nombreuses heures de fonctionnement fiable. Pour maintenir le rendement optimal du moteur, nous recommandons de faire examiner les balais tous les deux à six mois par un centre de service après-vente d'usine Bosch ou un poste de service agréé par Bosch. Il ne faut utiliser que des balais de rechange Bosch d'origine et conçus pour votre outil.

Entretien

▶ Paliers

Après environ 300 à 400 heures de fonctionnement ou tous les deux changements de balais, il est conseillé de faire remplacer les paliers par un centre de service d'usine Bosch ou une station service agréée Bosch. Si les paliers commencent à faire du bruit (à cause de surcharges importantes ou du toupillage de matériaux très abrasifs), il faut les faire remplacer immédiatement pour éviter la surchauffe ou une panne de moteur.

Nettoyage

MISE EN GARDE

Certains agents de

nettoyage et certains dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent : l'essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent. Les ouïes de ventilation et les leviers de l'interrupteur doivent rester propres et exempts de corps étrangers. Ne tentez pas de les nettoyer en introduisant des objets pointus dans les orifices.

Cordons de rallonge

AVERTISSEMENT

Si un cordon de rallonge

s'avère nécessaire, vous devez utiliser un cordon avec des conducteurs de dimension ajustée pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre du cordon est petit, plus sa capacité est élevée.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité nominale de l'outil	Calibre A.W.G. Calib				re en mm 2
	Longueur en pieds Long				gueur en mètres
	25	100	150	15	30	60	120
3-6	18	16	16	14	0.75	0.75	1.5	2.5
6-8	18	16	14	12	0.75	1.0	2.5	4.0
8-10	18	16	14	12	0.75	1.0	2.5	4.0
10-12	16	16	14	12	1.0	2.5	4.0	-
12-16	14	12	-	-	-	-	-	-

Accessoires et compléments

Éléments inclus Disponibles séparément
Clé hexagonale coudée 5 mm	Adaptateur pour tuyau d'aspiration
Poignée auxiliaire	Disque d'appuiSouple
Disque de ponçage	Disque d'appuiferme
Disque d'appui moyen	Tuyaux d'aspiration
Tube adaptateur pour tuyau d'aspiration	Tampon mousse à polir
Dispositif de protection du disque d'appui	Tampon d'applicateur d'éponge
Adaptateur de tuyau flexible d'aspiration
VAC024

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial uniquement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L'ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition implicite qui en découlait, sera l'obligation de remplacer ou de réparer gratuitement les pièces défectueuses en raison de matériaux ou de fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à une réparation effectuée par une personne autre que le vendeur ou le personnel d'un centre de service agréé. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE EN DURÉE À UN AN À COMPTER DE LA DATE D'ACHAT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S'APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU À L'USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L'EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S'APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES SELON LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNES ET PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIE LIMITÉE POUR OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
