GET65-5 Professional - Lijadora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lijadora de órbita aleatoria
Marca	Bosch
Modelo	GET65-5 Professional
Tensión nominal	120 V~, 60 Hz
Corriente nominal	6,5 A
Velocidad de órbita	3 100 – 7 200 /min
Velocidad del disco	188 – 436 /min
Diámetro del disco	125 mm (5 pulg.)
Diámetro abrasivo	125 mm (5 pulg.)
Alimentación	Red eléctrica, con cable
Funciones principales	Lijado, pulido, abrillantado
Modos de funcionamiento	Turbo (agresivo) y órbita aleatoria (no agresivo)
Variador de velocidad	6 posiciones (1 lento a 6 rápido)
Extracción de polvo	Sí, con tubo adaptador y conector para aspiradora
Mango auxiliar	Sí, extraíble, montaje a izquierda o derecha
Discos de apoyo incluidos	1 disco medio; blando y duro disponibles por separado
Accesorios incluidos	Llave hexagonal acodada de 5 mm, adaptador de manguera de aspiración, mango auxiliar
Seguridad	Doble aislamiento, parada de protección, disyuntor de fuga a tierra recomendado
Mantenimiento	Lubricación de engranajes cada 2 cambios de escobillas; reemplazar las escobillas cada 2-6 meses
Limpieza	Con detergente suave y agua tibia; no usar disolventes
Garantía	1 año (limitada, piezas y mano de obra)

Preguntas frecuentes - GET65-5 Professional BOSCH

¿Cómo cambiar el disco de apoyo de la lijadora GET65-5?

Desconecte la herramienta. Sostenga firmemente el disco y use la llave hexagonal de 5 mm incluida para desatornillar el tornillo en sentido antihorario. Retire el disco viejo, coloque el nuevo en las clavijas de centrado, luego atornille firmemente en sentido horario.

¿Cómo conectar una aspiradora a la lijadora?

Use el tubo de extracción de polvo incluido. Alinéelo con el orificio y empuje hasta que haga clic. Conecte la manguera de la aspiradora al tubo. Para mangueras de 35 mm, conecte directamente; para las más pequeñas, use el adaptador VAC024 (incluido).

¿Qué velocidad usar para lijar madera?

Para un lijado grueso de madera, ajuste la velocidad a 5-6. Para un lijado fino, use 4-5. El variador de 6 posiciones permite ajustar la velocidad según el grano y el material.

¿Puedo usar esta lijadora para pulir?

Sí, la GET65-5 puede pulir usando una almohadilla de espuma para pulir (accesorio opcional). Use el modo órbita aleatoria (modo 2) y una velocidad baja a media. Aplique la pasta de pulir sin presionar demasiado.

¿Cómo limpiar la lijadora después de usarla?

Desconecte la herramienta. Limpie las superficies exteriores con un paño húmedo y un detergente suave. No use disolventes como gasolina o amoniaco. Las rejillas de ventilación deben permanecer limpias.

¿Qué accesorios vienen incluidos con la lijadora?

El embalaje contiene: una llave hexagonal acodada de 5 mm, un adaptador de manguera de aspiración, un mango auxiliar, un disco de apoyo medio y un tubo de extracción de polvo. Otros accesorios están disponibles por separado.

¿Cómo ajustar la velocidad de la lijadora?

Gire el dial variador ubicado en la carcasa. Las posiciones van de 1 (lento) a 6 (rápido). Puede ajustar la velocidad incluso durante el funcionamiento, pero es preferible hacerlo sin carga.

¿Qué modo usar para decapar pintura?

Para decapar, use el modo turbo (modo 1) con una velocidad alta (5-6) y un disco de grano grueso (40-60). El modo turbo proporciona una rotación impulsada por engranajes para una eliminación agresiva.

¿Cómo instalar el mango auxiliar?

El mango auxiliar se monta en el lado izquierdo o derecho de la herramienta. Insértelo en la ubicación prevista, luego apriete el tornillo con la llave hexagonal de 5 mm incluida hasta que quede bien fijo.

¿Qué hacer si la lijadora no arranca?

Primero verifique que el enchufe esté bien conectado y que el tomacorriente funcione. Asegúrese de que el interruptor deslizante esté en posición de encendido. Si el problema persiste, las escobillas (carbones) pueden estar desgastadas; hágalas revisar en un centro de servicio autorizado Bosch.

MANUAL DE USUARIO GET65-5 Professional BOSCH

IMPORTANT Read Before Using	IMPORTANT Lire avant usage	IMPORTANT Leer antes de usar
	Operating/Safety Instructions Consignes d'utilisation/de sécurité Instrucciones de funciona y seguidad
GET65-5 GET75-6
BOSCH Call Toll Free for Consumer Information and Service Locations Pour tener des informations et les adresses de nos centres de service après-vente, appelez ce numero grat Llame Gratis para tener informacion para el consumidor y ubicaciones de servicios
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
For English Version See page 2	Version française Voir page 13	Version en español Ver la page 26

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señalización. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se usa para ALERTARLE a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas.

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta

herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendios y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión "herramienta mecánica" en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta con cable) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.

No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que estén presentes mientras esté utilizando una herramienta mecánica.

Las distracciones pueden hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no modificados y los

tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías, radiadores, estufas y refrigeradores. Hay un aumento del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o a condiciones mojadas. La entrada de agua en una herramienta mecánica aumenta el riesgo de que se produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados aumentan el riesgo de que se produzcan sacudidas eléctricas.

Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.

Advertencias generales de seguridad para herramientas mecánicas

Si es inevitable utilizar una herramienta mecánica en un lugar húmedo, utilice una fuente de energía protegida por un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando herramientas mecánicas podrá causar lesiones corporales graves.

Use equipo de protección personal. Use siempre protección de los ojos. El equipo de protección, como por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, usado para las condiciones apropiadas, reducirá lesiones corporales.

Evite el arranque accidental. Asegúrese de que el interruptor está en la posición de apagado antes de conectar la herramienta a la fuente de energía y/o al paquete de batería, levantar la herramienta o transportarla. Transportar herramientas mecánicas con un dedo en el interruptor o encender herramientas mecánicas que tengan el interruptor en la posición de encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podrá causar lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta mecánica en situaciones inesperadas. Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y se usen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

No deje que la familiaridad obtenida con el uso frecuente de las herramientas le haga volverse complaciente e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

▷ Uso y cuidado de las herramientas mecánicas

No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que desee realizar. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.

Desconecte el enchufe de la fuente de alimentación y/o retire el paquete de batería de la herramienta eléctrica, si es extraíble, antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones realicen la herramienta. Las herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.

Mantenga las herramientas eléctricas y sus accesorios. Compruebe si hay piezas móviles desalineadas o que se atoran, si hay piezas rotas y si existe cualquier otra situación que podría afectar el funcionamiento mecánico. Si la herramienta mecánica está dañada, haga que la reparen antes de usarla. Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y limpias. Es menos probable que

Advertencias generales de seguridad para herramientas mecánicas

las herramientas de corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta mecánica para operaciones distintas a aquellas para las que fue diseñada podrá causar una situación peligrosa.

Mantenga secos, limpios y libres de aceite y grasa los mangos y las superficies de agarre. Si están resbalosos, los mangos y

las superficies de agarre no permitirán un manejo y un control seguros de la herramienta en situaciones inesperadas.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicios de un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta mecánica.

Normas de seguridad para lijadoras de órbita al azar

Desenchufe la lijadora antes de cambiar accesorios. Se pueden producir arranques accidentales si la lijadora está enchufada mientras se cambia un accesorio.

Si su herramienta está equipada con una bolsa para polvo, un recipiente para polvo o un orificio para polvo para manguera de aspiración, vacíe el recipiente para polvo frecuentemente y después de completar la operación de lijado. Sea extremadamente cuidadoso al eliminar el polvo, ya que los materiales en forma de partículas finas pueden ser explosivos. No tire el polvo resultante del lijado a un fuego abierto. Al cabo del tiempo se puede producir una combustión espontánea como consecuencia de la mezcla de aceite o agua con las partículas de polvo.

Use siempre protección para los ojos y una mascarilla antipolvo para aplicaciones que generen polvo y al lijar en alto. Las partículas resultantes del lijado pueden ser absorbidas por los ojos e inhaladas fácilmente y pueden causar complicaciones de salud.

Use precauciones especiales al lijar madera tratada químicamente a presión, pintura que pueda estar basada en plomo u otro material que pueda contener carcinógenos. Todas las personas que entren en el área de trabajo deben usar un aparato de respiración adecuado y ropa protectora. El área de trabajo debe cerrarse con cubiertas colgantes de plástico y debe mantenerse alejada a las personas no protegidas hasta que el área de trabajo haya sido limpiada a fondo.

No lije en mojado con esta lijadora. La entrada de líquidos en la caja del motor constituye un peligro de sacudidas eléctricas.

No utilice la zapata de PSA en lijadoras de órbita al azar cuya velocidad exceda de 12,000 RPM/min. Si se excede la velocidad máxima de funcionamiento de la zapata, esta puede romperse o salir despedida durante el uso, golpeando al usuario o a las personas que se encuentren presentes.

No use papel de lija diseñado para zapatas de lijar más grandes. El papel de lija más grande sobresaldrá de la zapata de lijar, causando atasco y rasgado del papel o retroceso. El papel extra que sobresalga de la zapata de lijar también puede causar laceraciones graves.

Fije con abrazaderas o asegure la pieza de trabajo al lijar. Al fijar con abrazaderas la pieza de trabajo se evita que esta salga despedida de debajo de la lijadora y se dejan libres las dos manos para controlar la herramienta.

Mantenga el cordón alejado de la zapata y del papel de lija que giran. El cordón se puede enredar en la zapata.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal, como guantes de goma y calzado de goma de electricista, mejoran más su seguridad personal.

No use herramientas mecánicas con capacidad nominal solamente para CA con una fuente de energía de CC. Aunque pueda parecer que la herramienta funciona correctamente, es probable que los componentes eléctricos de la herramienta con capacidad nominal para CA fallen y creen un peligro para el operador.

Use abrazaderas u otro modo práctico de sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podrá causar pérdida de control.

Desarrolle un programa de mantenimiento periódico de la herramienta. Cuando limpie una herramienta, tenga cuidado de no desmontar ninguna de sus partes, ya que los cables internos podrían reubicarse incorrectamente o pellizcarse, o los resortes de retorno de los protectores de seguridad podrían montarse

incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoniaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía debe recibir servicios de ajustes y reparaciones solamente por un Centro de Servicio de Fábrica Bosch o una Estación de Servicio Bosch Autorizada.

ADVERTENCIA

Cierto polvo generado por el

lijado, aserrado, amolado y taladrado mecánicos, y por otras actividades de construcción, contiene agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños sobre la reproducción. Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá usar la herramienta mejor y con más seguridad.

Simbolo Désignación / Explicación
V Volt (tensión)
Ah Amperios-hora (medicina de la capacité de la batería)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos porsegundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
Ø Diámetro (tamanó de las brocas taladradoras, muelas, etc)
n0	Velocidad sin energia (velocidad rotacional sin energia)
n Velocidad nominal (máxima velocidad obtenible)
.../min	Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, orbitas, etc., por minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ... I, II, III,	Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto significilla mayor velocidad)
0	Selector infinitamente variable con apagado (la velocidadurrenta desdelagradablede 0)
→	Flecha (Acción en la directionde la flecha)
~	Corriente alterna ( tipo o una característica de corriente)
-	Corriente continua ( tipo o una característica de corriente)
~	Corriente alterna o continua ( tipo o una característica de corriente)
	Construcción de clase II (designa las herramrientas de construcción con aislamiento doble)
	Terminal de toma de tierra (terminal de conexión atierra)

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
	Alerta al usuario para que lea el manual.
	Alerta al usuario para que use protección de los ojos.
	Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
	Este símbolo indica que este componente está Reconocido por Underwriters Laboratories.
cULUS	Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas españuidenses y canadienses.
SA	Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.
C US	Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando que cumple con las normas españuidenses y canadienses.
C US Intertek	Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas españuidenses y canadienses.
NOM-ANCE	Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
	Designa el programa de reciclaje de baterías de Li-ion.
	Designa el programa de reciclaje de baterías de Ni-Cd.

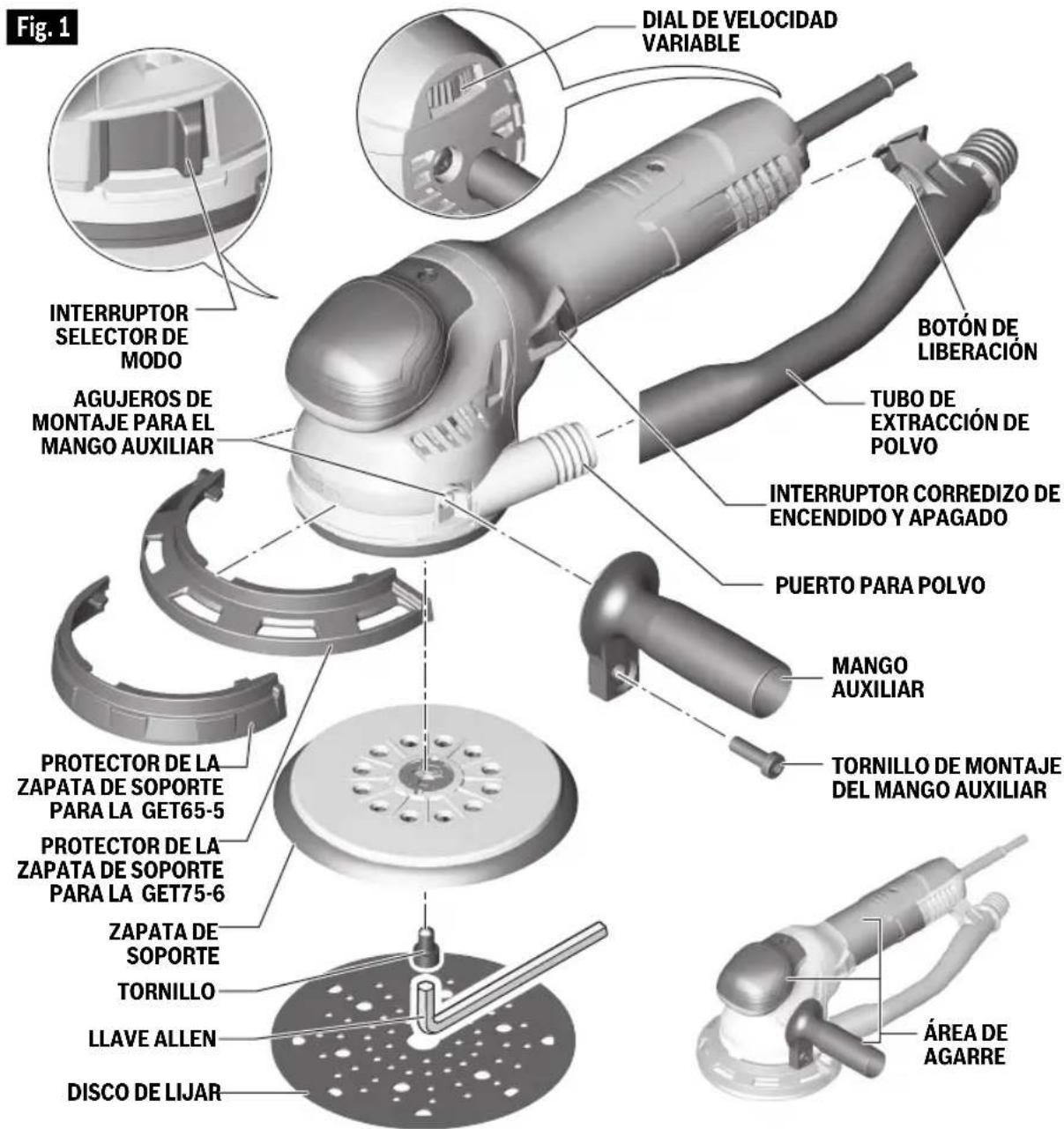

Descripción funcional y especificaciones

ADVERTENCIA

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje o ajuste, o cambio de accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Lijadora/pulidora de órbita al azar GET65-5, GET75-6

Número de modelos	GET65-5 GET75-6
Tensión nominal	120V~ 60Hz 120V~ 60Hz
Amperaje nominal	6,5A 7,5A
Velocidad del eje excéntico	3,100-7,200/min 3,100-7,200/min
Velocidad del disco de lijar	188-436/min 273-635/min
Diámetro de la zapata	5pulg. (125 mm) 6pulg. (150 mm)
Diámetro del abrasivo	5pulg. (125 mm) 6pulg. (150 mm)

Ensamblaje

ADVERTENCIA

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Instalación de la zapata de soporte

La lijadora de órbita al azar está equipada con una zapata de soporte de dureza mediana, la cual es adecuada para servicio general. Hay zapatas más duras y más blandas disponibles para otros propósitos y en general se utilizan como se indica a continuación:

Zapata blanda - Pulido o lijado de superficies grandes o curvadas.

Zapata mediana - Lijado y pulido generales para todo propósito.

Zapata dura - Lijado fuerte sobre superficies planas, especialmente con abrasivos más gruesos.

Para cambiar la zapata de soporte, sujete la zapata firmemente y gire el tornillo en sentido contrario al de las agujas del reloj con la llave Allen. Quite la zapata vieja y coloque la zapata nueva sobre los pasadores posicionadores del eje motriz. Vuelva a colocar el tornillo y apriételo firmemente en el sentido de las agujas del reloj con la llave Allen. Las zapatas de soporte dañadas o desgastadas se deben cambiar inmediatamente (Fig.1).

Protector de la zapata de soporte

El protector protege la zapata de soporte cuando se lijan áreas cerca de bordes.

Para instalar el protector, empújelo sobre la herramienta eléctrica desde la parte delantera hasta que se acople a presión de manera audible en las ranuras ubicadas en la carcasa de la herramienta. Para retirar el protector, jálelo hacia delante por un extremo (Fig. 1).

Mango auxiliar

El mango auxiliar se utiliza para guiar y

equilibrar la herramienta. Utilice el mango auxiliar para tener un control seguro y calidad de uso. El mango auxiliar se puede instalar en cualquiera de los dos lados de la herramienta, dependiendo de la preferencia personal y la comodidad. Instálelo de la forma que se muestra en la Fig. 1 y fíjelo con el tornillo utilizando la llave Allen de 5 mm incluida.

Instalación de accesorios

La lijadora de órbita al azar usa accesorios con soporte de enganche y cierre, los cuales agarran firmemente la zapata cuando se aplican con una presión moderada. Para cambiar el accesorio, simplemente despegue el accesorio viejo, quite el polvo de la zapata si es necesario y presione sobre el accesorio nuevo para colocarlo en su sitio. Asegúrese de alinear los agujeros del disco de lijar con los agujeros de la zapata de soporte para permitir que el sistema de extracción de polvo funcione.

Después de un servicio considerable, la superficie de la zapata se desgasta y la zapata se debe cambiar cuando ya no ofrezca un agarre firme. Si se produce un desgaste prematuro del refrentado de la zapata, reduzca la cantidad de presión que usted ejerce durante la realización de la herramienta.

Extracción de polvo

TUBO DE EXTRACCION DE POLVO

La lijadora está equipada con un tubo de extracción de polvo retirable que sirve de conductor a la aspiradora / al extractor de polvo opcional.

Para instalar el tubo de extracción de polvo, alinee el tubo con el puerto para polvo y la interfaz de "cola de milano" con la ranura ubicada en la carcasa de la herramienta cerca del cable de alimentación. Empuje el tubo hasta que haga clic en la posición correcta (Fig. 1).

Para retirar el tubo, presione el botón de liberación rojo y jale el tubo alejándolo de la herramienta (Fig. 1).

Nota: el tubo de extracción de polvo está hecho de material antiestático.

Para impedir que se acumule una carga.

Ensamblaje

electrostática en la herramienta, utilice una manguera de extracción antiestática (no incluida) con esta herramienta.

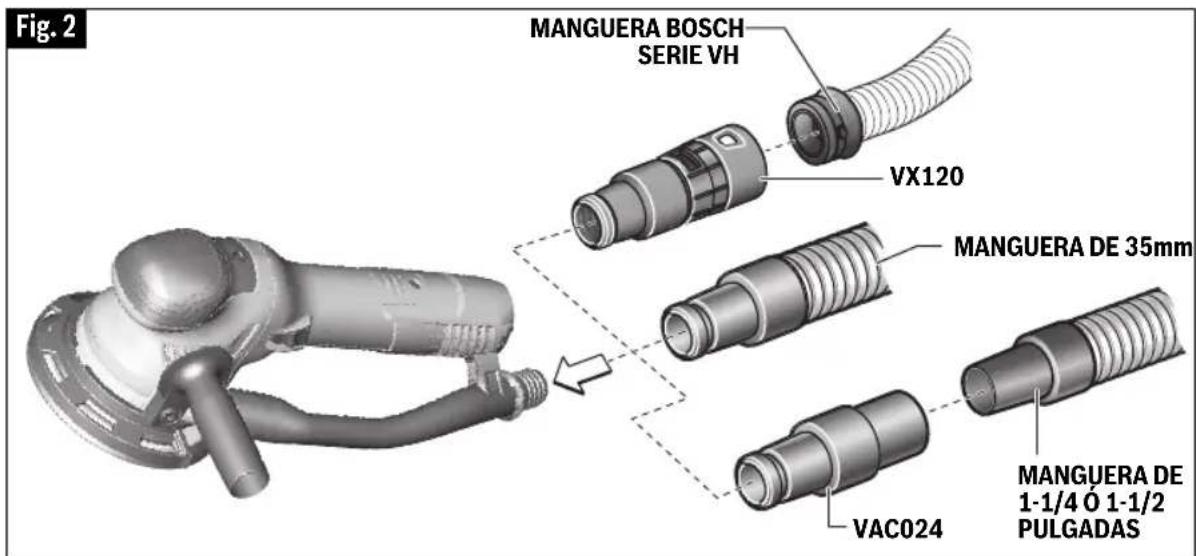

CONEXIÓN A LA ASPIRADORA / AL EXTRACTOR DE POLVO

Conecte la manguera de la aspiradora al tubo de extracción de polvo (Fig. 2).

• Mangueras Bosch serie VH: Se requiere el adaptador de manguera VX120 (incluido con las mangueras serie VH).
• Otras mangueras de 35 y 22 mm, tales como las mangueras Bosch serie VAC: Conecte la manguera directamente a la herramienta.
• Mangueras comunes de 1/4 de pulgada o 1-1/2 pulgadas: Se requiere el adaptador Bosch VAC024 (incluido).

Conecte la manguera de aspiración a una aspiradora.

La aspiradora debe ser adecuada para el material con el que se esté trabajando.

Cuando aspire polvo seco que sea especialmente perjudicial para la salud o cancerígeno, utilice una aspiradora o un extractor de polvo especial.

Instrucciones de funcionamiento

Interruptor corredizo de encendido y apagado

ADVERTENCIA

Agarre la herramienta con

las dos manos cuando arranque la herramienta, ya que el par de fuerzas del motor puede hacer que la herramienta se tuerza.

La herramienta se "ENCIENDE" deslizando el botón del interruptor ubicado en un lado de la caja del motor (Fig. 1).

Para "APAGAR" la herramienta, deslice hacia atrás el botón del interruptor (Fig. 1).

Arranque la herramienta antes de aplicarla a la pieza de trabajo y espere a que alcance su velocidad máxima antes de ponerla en contacto con la pieza de trabajo. Levante la herramienta de la pieza de trabajo antes de "APAGARLA". NO ponga el interruptor en la posición de "ENCENDIDO" y en la posición de "APAGADO" cuando la herramienta está bajo energía; esto reducirá normalmente la vida útil del interruptor.

► Interruptor selector de modo

La herramienta está equipada con un interruptor selector de modo que le permite cambiar la capacidad de remoción de la lijadora.

Para ajustar los modos de funcionamiento, oprima el botón de suelta del selector de modo y gire el interruptor hasta que oiga cómo se acopla cerca del símbolo de la función deseada.

ADVERTENCIA

Para prevenir lesiones

personales, no cambie el interruptor selector de modo mientras la lijadora esté en funcionamiento.

Modo de funcionamiento 1 (Modo de lijado turbo para lijado agresivo).

Este modo de funcionamiento se recomienda para la remoción rápida de material en superficies

muy ásperas, así como para bruñir. La órbita de la zapata está impulsada por el motor,

de la zapata está impulsada por los engranajes.

Modo de funcionamiento 2 (Modo de lijado turbo para lijado agresivo).

La órbita de la zapata está impulsada por el motor,

mientras que la rotación de la zapata está impulsada por los engranajes. (Modo de lijado de órbita al azar para lijado no agresivo).

Este modo de funcionamiento es para superficies menos duraderas, como para pulido bajo.

La órbita de la zapata está impulsada por el motor, mientras que la rotación de la zapata es causada por una combinación de fuerzas, que incluyen la naturaleza de giro libre de la zapata y la fricción de la misma sobre la superficie de la pieza de trabajo.

▸ Circuitos electrónicos de retroalimentación (CER)

El sistema electrónico interno de retroalimentación proporciona un "arranque suave" que reducirá las tensiones que se producen como consecuencia de un arranque de par motor alto. El sistema también ayuda a mantener la velocidad de percusión y la velocidad de rotación prácticamente constantes entre la situación sin energía y la situación con energía.

▸ Velocidad variable con ajuste de dial

La lijadora también está equipada con un dial de velocidad variable. La velocidad orbital de la zapata de la lijadora se puede prefijar desde cero hasta las OPM máximas indicadas en la placa del fabricante girando el dial que está en la caja protectora. El dial se puede situar en una de sus posiciones o entre cualquiera de ellas (1 = baja a 6 = alta).

La tabla siguiente se puede usar como guía general para la selección del abrasivo y de la zapata de soporte, pero los mejores resultados se obtendrán lijando primero una muestra de prueba de la pieza de trabajo.

Instrucciones de funcionamiento

Consejos para la herramienta

LIJADO:

Los discos de lijar de capa abierta de óxido de aluminio se recomiendan para la mayoría de las aplicaciones de lijado de madera o metal, ya que este material sintético corta rápidamente y resiste bien. Algunas aplicaciones, tales como el lijado de plásticos, vidrio o piedra requieren discos de carburo de silicio, que tienen un borde de corte muy afilado. Para obtener resultados óptimos, utilice accesorios de lijar y pulir Bosch, que son de calidad superior y se seleccionan cuidadosamente para producir resultados de calidad profesional con la lijadora.

Con la pieza de trabajo sujeta firmemente, oprima el interruptor a la vez que aplica la zapata a la superficie de trabajo. NO ejerza una presión excesiva, ya que esto retardará la acción de la zapata y NO arranque la

herramienta y deje que alcance toda su velocidad antes de aplicarla a la superficie de trabajo; en ambos casos se producirán marcas de remolino. En general, las velocidades más altas y una presión moderada producirán los mejores resultados. Si se desea una remoción más rápida, NO AUMENTE LA PRESIÓN SOBRE LA HERRAMIENTA; utilice un grado más grueso de abrasivo. Mueva la lijadora en pasadas de barrido largas, paralelas a la veta, utilizando un ligero movimiento lateral para superponer las pasadas hasta en un 75% . La acción de órbita al azar permite el lijado en dirección transversal a la veta, pero tenga cuidado de no inclinar la lijadora cerca de los bordes o se pueda producir un redondeo no deseado.

Si la superficie es áspera, comience con granos más gruesos y luego termine el alisamiento con abrasivos medianos y finos. Como la acción de órbita al azar

Material		Tamaño del grano		Ajuste de la velocidad	Zapata de soporteLijado
Maderas	Maderas blandas	40/60	240	5-6	blanda/mediana
	Maderas duras	40/60	180/240	5-6	mediana
	Enchapados	240	320/400	5	blanda/mediana
Metales	Acero	80/180	400	5	dura
	Acero inoxidable	120	240	5	mediana
	Aluminio	80	240/400	4-5	mediana
	Áreas de Herrumbre	40	120	6	mediana
Pintura sintética	Lijado	180	400	4-5	mediana
	Arañazos	120	220	3-4	dura
	Desforrado	40/60	80/120	5-6	mediana
Pintura acrlica	Lijado	180	320/400	4-5	mediana
	Arañazos	120	240	4-5	hard
	Desforrado	40/60	80/120	2-3	mediana
Plásticos	PC/poliestireno	120	240	3-5	blanda/mediana
	Termoplásticos	60	180	1-3	mediana
	Plásticos reforzados con fibra de vidrio	80/120	240/400	1-3	mediana/dura
Superficies macizas		120	180/400	4-6	mediana

basto

Instrucciones de funcionamiento

es tan eficaz, a veces es posible comenzar a lijar con un disco de grano mediano y pasar directamente al acabado fino. Para evitar resultados desiguales, no se salte más de un tamaño de grano cuando pase de más grueso a más fino, y no lije en un área demasiado tiempo. Cuando se haya acabado el trabajo, suelte el interruptor y al mismo tiempo levante suavemente la herramienta de la superficie de trabajo.

PULIDO:

Para la mayoría de los trabajos de pulido, la zapata de soporte extra blanda producirá los mejores resultados. A la lijadora de órbita al azar se le puede colocar una zapata de pulir de espuma o un aplicador de esponja para pulir o quitar arañazos de superficies pintadas o grabadas, plásticos e incluso vidrio. La herramienta se usa de forma muy parecida a como cuando se lija, pero se deben observar los siguientes puntos: Aplique la pasta de pulir a la superficie y utilice el aplicador de esponja con una presión ligera y un movimiento circular para quitar arañazos y restaurar acabados desgastados por la intemperie. Utilice solo tanta pasta

Como sea necesario, limpie la esponja frecuentemente durante su utilización. Cuando se haya terminado el pulido inicial, limpie el exceso de pasta con una toalla suave y luego pula la superficie hasta su acabado final con la zapata de pulir. Realice pasadas suaves y superpuestas para obtener mejores resultados.

Es importante mencionar que la velocidad orbital de la lijadora de órbita al azar no es la misma que las RPM de una pulidora de ángulo recto estándar. La acción de órbita al azar es muy parecida a una poderosa acción de pulido a mano y por lo tanto no tiene al borde de la zapata las altas velocidades que puedan quemar la superficie de trabajo. Por esta razón, es posible seleccionar unas OPM más altas para la lijadora de órbita al azar que las RPM recomendadas para una pulidora estándar. Practique en un área oculta o en una superficie de prueba hasta que haya determinado que la herramienta es adecuada para la aplicación de pulido que desea realizar.

Limpie la zapata de pulir y el aplicador de la esponja con detergentes suaves y agua tibia. NO utilice disolventes.

Mantenimiento

ADVERTENCIA

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la fuente de alimentación antes de realizar servicios de

ajustes y reparaciones o limpieza.

Servicio

ADVERTENCIA

El mantenimiento preventivo realizado por personal no autorizado puede dar lugar a la colocación incorrecta de cables y componentes internos que podrá constituir un peligro serio.

efectuado por personal no autorizado puede dar lugar a la colocación incorrecta de cables y componentes internos, lo que podría constituir un peligro serio.

Recomendamos que todo el servicio de las herramientas sea realizado por un Centro de servicio de fábrica Bosch o por una Estación de servicio Bosch autorizada.

Su herramienta Bosch ha sido lubricada adecuadamente y está lista para la utilización. Se recomienda que las herramientas con engranajes se vuelvan a engrasar con un lubricante especial para engranajes en cada cambio de escobillas.

Su herramienta Bosch ha sido lubricada adecuadamente y está lista para la utilización. Se recomienda que las herramientas con engranajes se vuelvan a engrasar con un lubricante especial para engranajes en cada cambio de escobillas.

Escobillas de carbón

Las escobillas y el conmutador de la herramienta han sido diseñados para muchas horas de servicio. Para mantener la máxima eficiencia del motor, recomendamos que las escobillas sean examinadas cada dos meses en un Centro de Servicio de Fábrica Bosch o una Estación de Servicio Bosch Autorizada. Sólo se deben usar escobillas de repuesto Bosch genuinas para su herramienta.

Rodamientos

Después de 300-400 horas de funcionamiento, o después de cada segundo cambio de escobillas, los rodamientos deben cambiarse en un Centro de Servicio de Fábrica Bosch o en una Estación de Servicio Bosch Autorizada. Los rodamientos que se vuelven ruidosos (debido a la carga pesada o al corte de materiales muy abrasivos) deben ser sustituidos inmediatamente para evitar el sobrecalentamiento o el fallo del motor.

Limpieza

PRECAUCIÓN

Ciertos agentes de limpieza y

disolventes dañan las piezas de plástico. Algunos de estos son: gasolina, tetracloruro de carbono, disolventes de limpieza clorados, amoníaco y detergentes domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas de interruptor deben mantenerse limpias y libres de materias extrañas. No intente limpiar introduciendo objetos puntiagudos a través de las aberturas.

Cordones de extensión

ADVERTENCIA

Si es necesario un cordón de

extensión, se debe usar un cordón con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para la herramienta. Esto evitará caídas de tensión excesivas, pérdida de potencia o recalentamiento. Las herramientas conectadas a tierra deben usar cordones de extensión de 3 hilos que tengan enchufes de 3 terminales y receptáculos para 3 terminales.

NOTA: Cuanto más pequeño sea el número de calibre, más alta será la capacidad del cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSIÓN HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad nominal en amperes de la lernamenta	Tamaño del cordón en A.W.G.				Tamaños del cable en mm2
	Longitud del cordón en pies L				Longitud del cordón en metros
	25 5	0 100	150 15	30 60	120
3-6	18	16	16	14	0.75	0.75	1.5	2.5
6-8	18	16	14	12	0.75	1.0	2.5	4.0
8-10	18	16	14	12	0.75	1.0	2.5	4.0
10-12	16	16	14	12	1.0	2.5	4.0	-
12-16	14	12	-	-	-	-	-	-

Accesorios y aditamentos

Artículos inclusos Disponibles por分开
Llave Allen 5 mm	Adaptateeur de manguera de aspiración
Mango auxiliar	Zapata de soporte blanda
Disco abrasivo	Zapata de soporte dura
Zapata de soporte mediana	Mangueras de aspiración
Tubo adaptador de manguera de aspiración	Zapata de pulir de espuma
Protector de la zapata de soporte	Aplicador de la esponja
Adaptador de manguera de aspiración VAC024

GARANTÍA LIMITADA DE HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirán en la reparación o sustitución sin coste de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que esté en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PÉRDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. [phone]

2610052963

2610052963 07/19
