Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	240 litres
Classe énergétique	A+
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Système de froid	Froid statique
Nombre de tiroirs	3 tiroirs dans le congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de la température, alarme de porte ouverte
Entretien	Dégivrage manuel
Consommation annuelle d'énergie	300 kWh
Garantie	2 ans
Mesures de sécurité	Système de verrouillage de porte

FOIRE AUX QUESTIONS - RBM24F4FXNV BERTAZZONI

Comment régler la température de mon réfrigérateur BERTAZZONI RBM24F4FXNV ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Vous pouvez sélectionner une température entre 0°C et 5°C pour le réfrigérateur et entre -18°C et -15°C pour le congélateur.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit est normal, surtout lors du fonctionnement du compresseur ou des cycles de dégivrage. Si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est nivelé et qu'il n'y a pas d'objets en contact avec les parois.

Comment dégivrer mon réfrigérateur BERTAZZONI RBM24F4FXNV ?

Pour dégivrer, débranchez le réfrigérateur et retirez tous les aliments. Laissez la porte ouverte pour permettre au givre de fondre. Une fois le givre complètement fondu, nettoyez l'intérieur avec de l'eau tiède et reconnectez l'appareil.

Que faire si les lumières de mon réfrigérateur ne s'allument pas ?

Vérifiez d'abord si le réfrigérateur est bien branché et si le courant est présent. Si les lumières ne s'allument toujours pas, il pourrait s'agir d'une ampoule grillée. Remplacez l'ampoule en suivant les instructions du manuel.

Comment nettoyer les filtres à air de mon réfrigérateur ?

Pour nettoyer les filtres à air, retirez-les soigneusement selon les instructions du manuel. Rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Mon réfrigérateur ne refroidit pas correctement, que faire ?

Assurez-vous que la température est réglée correctement. Vérifiez également que les évents ne sont pas obstrués par des aliments. Si le problème persiste, il pourrait y avoir un problème avec le compresseur ou le système de réfrigération.

Comment améliorer l'efficacité énergétique de mon réfrigérateur ?

Pour améliorer l'efficacité énergétique, assurez-vous que les joints de porte sont en bon état, évitez d'ouvrir la porte trop souvent et ne surchargez pas le réfrigérateur. Nettoyez également les bobines de condensation régulièrement.

Où trouver le manuel d'utilisation de mon réfrigérateur BERTAZZONI RBM24F4FXNV ?

Le manuel d'utilisation est généralement inclus avec le produit. Vous pouvez également le trouver en ligne sur le site officiel de BERTAZZONI dans la section « Support » ou « Téléchargements ».

MODE D'EMPLOI RBM24F4FXNV BERTAZZONI

Cher nouveau propriétaire d'un appareil Bertazzoni,

Je tiens à vous remercier d'avoir choisi l'un de nos beaux produits pour votre maison.

Ma famille a commencé à fabriquer des appareils électroménagers en Italie en 1882, bâtissant une réputation de qualité d'ingénierie et de passion pour la bonne cuisine.

Aujourd'hui, nos produits se distinguent par leur mélange unique de design italien authentique et de technologie d'électroménager supérieure. Notre mission est de fabriquer des produits qui fonctionnent parfaitement et qui apportent de la joie à leurs propriétaires.

En fabriquant de beaux produits, nous répondons au goût de nos clients pour un joli design. En les rendant polyvalents et faciles à utiliser, cuisiner avec Bertazzoni devient un réel plaisir.

Ce manuel vous aidera à apprendre à utiliser et à entretenir votre appareil Bertazzoni de la manière la plus sûre et la plus efficace, afin qu'il puisse vous donner la plus grande satisfaction pour les années à venir.

Profitez !

Paolo Bertazzoni

Président

Pedro Sectorzom

VALIDITÉ DU MANUEL

Le manuel suivant est valable pour tous les codes produits mentionnés ci-dessous :

• REF24BMFIXNV
- RBM24F4FXNV

INFORMATIONS GÉNÉRALES 29

LECTURE DU MANUEL 29

INTRODUCTION ET SÉCURITÉ 29

INFORMATIONS DE SÉCURITÉ 30

AVERTISSEMENT CONCERNANT LES HYDROCARBURES (HC) 31

MISE AU REBUT DE L'ANCIEN APPAREIL 31

ÉCONOMIE D'ÉNERGIE 32

AVANT LA PREMIÈRE UTILISATION 32

UTILISATION 33

UTILISATION DU RÉFRIGÉRATEUR 33

UTILISATION DU CONGÉLATEUR 33

TIROIR ZONE FRESCO 33

RANGEMENT 34

CARACTÉRISTIQUES TECHNIQUES 34

PANNEAU DE COMMANDE 35

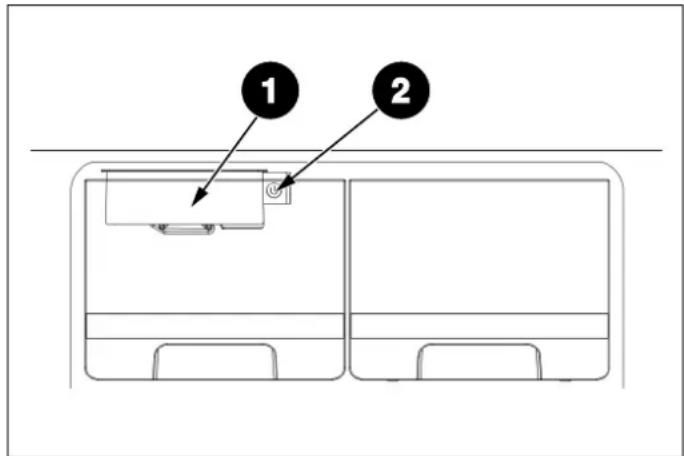

MACHINE À GLAÇONS AUTOMATIQUE (SELON LE MODÈLE) 36

PRÉCAUTIONS ET MAINTENANCE 37

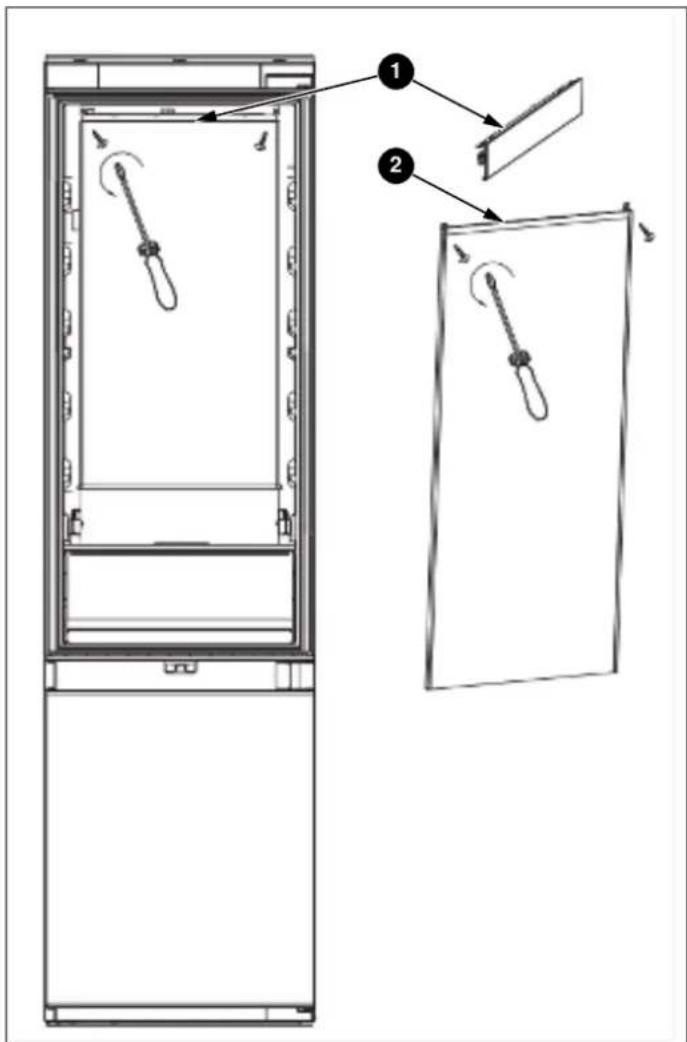

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED 37

Nous vous remercions d'avoir acheté ce produit.

Afin de tirer le meilleur parti de votre réfrigérateur, veuillez lire attentivement ce mode d'emploi avant utilisation. Conservez toute la documentation pour une utilisation ultérieure ou pour les futurs propriétaires. Ce produit est destiné uniquement à un usage résidentiel ou à des applications similaires, telles que :

Les cuisines du personnel de magasins, bureaux et autres environnements de travail ; dans des fermes, par des clients d'hôtels, de motels, de chambres d'hôtes (B&B) et d'autres environnements de type résidentiel.

Il peut être utilisé pour des services de restauration et de applications similaires, à condition qu'il ne soit pas utilisé pour stocker des produits destinés à la vente au détail.

Cet appareil doit être utilisé uniquement à des fins de conservation des aliments ; toute autre utilisation est considérée comme dangereuse et le fabricant décline toute responsabilité en cas de pareille utilisation. Aussi, il est recommandé de prendre connaissance des conditions de garantie.

LECTURE DU MANUEL

Ces instructions s'appliquent à différents types d'appareils. Elles peuvent donc contenir des descriptions de fonctions qui ne sont pas disponibles sur votre appareil, ou que celui-ci ne supporte pas.

Les images et illustrations du présent document se réfèrent à différents modèles et peuvent différer légèrement du produit acheté.

Le fabricant décline toute responsabilité en cas de blessures corporelles ou de dommages matériels résultant d'une installation incorrecte ou d'une mauvaise utilisation de l'appareil.

Le fabricant se réserve le droit d'apporter les modifications requises aux différents modèles afin de se conformer à la réglementation technique en vigueur.

En cas de réclamation, veuillez contacter le service client.

INTRODUCTION ET SÉCURITÉ

Lisez attentivement les instructions fournies dans ce manuel avant d'installer et/ou d'utiliser l'appareil.

Cela vous aidera à connaître votre nouvel appareil.

Conservez ce document à portée de main afin de pouvoir le consulter à tout moment et le transmettre à d'éventuels propriétaires ultérieurs.

Lisez les messages de sécurité fournis dans l'introduction du présent manuel et tenez dûment compte des notes de sécurité, telles que : « Attention », « Avertissement » et « Danger » qui apparaissent dans le texte.

DANGER

Ce symbole indique une situation qui constitue un danger pour vous-même et autrui. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux ou mortels.

MISE EN GARDE

Ce symbole indique des informations de sécurité. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux.

ATTENTION !

Ce symbole indique une procédure qui pourrait compromettre la structure ou les composants de l'appareil. Faites particulièrement attention à ces procédures.

NOTE

Ce symbole indique des conseils utiles et attire votre attention sur les bonnes procédures et pratiques. Le respect des instructions marquées de ce symbole vous évitera des problèmes.

Le symbole met en évidence les méthodes ou procédures d'utilisation correcte de l'appareil.

INFORMATIONS DE SÉCURITÉ

AVERTISSEMENT

Risque d'incendie / Matériaux inflammables

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant une déficience physique, sensorielle ou mentale ou un manque d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son technicien d'entretien ou toute autre personne qualifiée afin d'éviter tout danger.

MISE EN GARDE

Garder les ouvertures de ventilation dans l'enceinte ou la structure intégrée où l'appareil est logé exemptes de toute obstruction.

MISE EN GARDE

Ne pas utiliser d'appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage à moins qu'ils ne soient recommandés par le fabricant.

MISE EN GARDE

Veiller à ne pas endommager le circuit de refroidissement.

MISE EN GARDE

Ne jamais utiliser d'appareils électriques à l'intérieur des compartiments de rangement des aliments de l'appareil, à moins qu'ils ne soient du type recommandé par le fabricant.

MISE EN GARDE

Lors du placement de l'appareil, assurez-vous que le cordon d'alimentation ne soit pas coincé ou endommagé.

MISE EN GARDE

Ne pas placer de barrettes multiprises ou d'alimentations portables à l'arrière de l'appareil.

Ne pas ranger de substances explosives telles que des bombes aérosols contenant un propulseur inflammable dans cet appareil.

Cet appareil a été conçu pour un usage résidentiel et dans le cadre d'applications similaires, notamment :

• les cuisines du personnel dans les magasins, bureaux et autres environnements de travail ;
• dans les fermes et par les clients d'hôtels, motels et autres environnements de type résidentiel ;
• environnements de type bed and breakfast ;
• restauration et autres applications similaires non commerciales.

Veuillez respecter les réglementations locales lors de la mise au rebut de l'appareil, en raison de son réfrigérant inflammable et de son gaz isolant.

Si la lampe LED est endommagée, elle doit être remplacée par le fabricant, son technicien d'entretien ou toute autre personne qualifiée pour éviter les dangers.

MISE EN GARDE

Pour éviter les dangers associés à l'instabilité de l'appareil, il doit être ancré conformément aux instructions.

Les composants doivent être remplacés par des composants similaires et l'entretien doit être effectué par un personnel de maintenance agréé par l'usine, afin de minimiser le risque d'inflammation possible due à des pièces incorrectes ou à un entretien inapproprié.

DANGER

Risque d'incendie ou d'explosion : réfrigérant inflammable utilisé

• Ne pas utiliser de dispositifs mécaniques pour décongeler le réfrigérateur.
• Ne pas percer les tuyaux de réfrigération.

La charge maximale des étagères est de 22 lb chacune.

AVERTISSEMENT CONCERNANT LES HYDROCARBURES (HC)

Le système de refroidissement de votre produit contient du R600a. Ce gaz est inflammable. Par conséquent, veillez à ne pas endommager le système de refroidissement ou le tube pendant l'utilisation ou le transport. S'il est endommagé, éloigner le produit des sources de feu potentielles qui pourraient l'enflammer et ventiler la pièce où il est placé.

NOTE

Si l'appareil est endommagé ou si vous constatez une fuite de gaz, veuillez vous tenir à l'écart du gaz, car il pourrait provoquer des brûlures de glace s'il entre en contact avec la peau. Aérer soigneusement la pièce dans laquelle se trouve l'appareil.

NOTE

Le type de gaz utilisé dans le produit est indiqué sur l'étiquette signalétique située sur la paroi intérieure gauche du réfrigérateur.

MISE EN GARDE

Ne tentez jamais d'éliminer le produit en le brûlant.

MISE AU REBUT DE L'ANCIEN APPAREIL

Éliminez correctement l'emballage de votre appareil. Veillez à ce que les équipements de réfrigération soient éliminés de manière écologique, y compris vos anciens et nouveaux appareils en fin de vie. Respectez les réglementations locales concernant l'élimination des appareils contenant des réfrigérants inflammables et du gaz de soufflage.

MISE EN GARDE

Avant toute mise au rebut, rendez les appareils usés inutilisables en retirant la fiche, en coupant le câble d'alimentation et en détruisant les attaches à pression ou les boulons. Cela évitera que les enfants ne s'enferment dans l'appareil pendant qu'ils jouent (risque d'étouffement) ou que cela ne cause tout autre danger.

MISE EN GARDE

Ne jetez pas l'appareil avec les ordures ménagères. Évitez d'endommager le circuit de refroidissement, en particulier l'échangeur de chaleur situé à l'arrière ou au bas de l'appareil.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne doit pas être traité comme les ordures ménagères classiques. Apportez-le plutôt à un point de collecte pour le recyclage des appareils électriques et électroniques. Une élimination appropriée protège l'environnement et la santé publique. Pour plus d'informations sur le recyclage, contactez les autorités locales ou les services de collecte des déchets.

ÉCONOMIE D'ÉNERGIE

Pour une économie d'énergie optimale, nous recommandons ce qui suit :

• Installez l'appareil loin des sources de chaleur, à l'abri de la lumière directe du soleil et dans une pièce bien aérée.
• Évitez de mettre des aliments chauds dans le réfrigérateur, ce qui augmenterait la température interne, provoquant ainsi le fonctionnement continu du compresseur.
• Ne remplissez pas trop les compartiments, car cela empêche l'air de circuler correctement.
• En cas de formation de glace, dégivrez l'appareil afin de faciliter le transfert du froid.
• En cas de panne d'électricité, il est conseillé de garder la porte du réfrigérateur fermée.
• Ouvrez les portes de l'appareil le moins souvent et le moins longtemps possible.
• N'ajustez pas les réglages à des températures extrêmement froides.
• Retirez la poussière qui s'accumule à l'arrière de l'appareil

AVANT LA PREMIÈRE UTILISATION

Vous devez laisser le réfrigérateur reposer pendant au moins quatre heures avant de le mettre sous tension.

Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation à l'aide d'une solution de bicarbonate de soude et d'eau tiède, puis de bien sécher l'intérieur. Le réfrigérateur peut avoir une odeur à la première utilisation. Cela disparaîtra au fur et à mesure que l'appareil refroidit.

NOTE

L'appareil commencera à fonctionner à 41 °F pour le réfrigérateur et à 0 °F pour le congélateur et fonctionnera en continu jusqu'à ce qu'il atteigne les bonnes températures. Si l'appareil est éteint, attendez cinq minutes avant de le rallumer afin d'éviter d'endommager inutilement le compresseur. Ne stockez jamais d'objets inflammables ou explosifs, d'acides ou d'alcalis fortement corrosifs dans l'appareil. Ce réfrigérateur refroidit vos aliments en refroidissant l'intérieur de la cavité. Il est normal que du givre s'accumule sur cette surface ; il se dissipe ensuite et s'écoule par un petit drain au fond, où il s'évapore sans danger. La présence de givre à l'arrière ne signifie pas que le réfrigérateur fonctionne mal.

UTILISATION DU RÉFRIGÉRATEUR

• Ne mettez jamais de liquides dans le réfrigérateur sans couvercle
• Ne placez jamais d'aliments chauds dans le réfrigérateur. Laissez refroidir les aliments chauds à température ambiante avant de les placer dans le réfrigérateur.
• Rien ne doit reposer contre la paroi arrière du réfrigérateur, car cela entraînerait la formation de givre difficile à éliminer et d'éventuels problèmes de condensation.
• Assurez-vous que les aliments sont propres et que tout excès d'eau est essuyé avant de les mettre au réfrigérateur.
• Enveloppez ou couvrez les aliments avant de les mettre au réfrigérateur. Cela aidera à empêcher la perte d'humidité, à garder les aliments frais et à prévenir les odeurs désagréables.
• Triez les aliments avant de les ranger. Tous les aliments à utiliser prochainement doivent être rangés à l'avant des étagères. Cela aidera à prévenir la détérioration, qui pourrait se produire lorsque la porte est maintenue ouverte pendant de longues périodes.
• Ne remplissez pas trop le réfrigérateur. Il doit y avoir suffisamment d'espace entre les aliments pour permettre à l'air frais de circuler.
• La décongélation des aliments surgelés dans le compartiment réfrigérateur permet de maintenir la température basse et d'économiser de l'énergie.
• Ne stockez jamais de viandes crues sur des étagères au-dessus de viandes ou de produits cuits. Cela empêchera les jus de viande crue de contaminer les autres denrées alimentaires.

UTILISATION DU CONGÉLATEUR

• Les compartiments congélateur sont conçus pour stocker uniquement des aliments surgelés.
• Ne placez jamais d'aliments chauds ou tièdes dans le congélateur ; laissez-les refroidir complètement avant de les mettre au congélateur.
• Lorsque vous stockez des aliments congelés, suivez les instructions sur l'emballage des aliments. Si aucune information n'est fournie, les aliments ne doivent pas être conservés plus de trois mois après la date d'achat.
• Conservez les aliments dans de petits emballages (idéalement moins de 2,2 lbs) Cela réduit le temps de congélation et améliore la qualité des aliments après décongélation.
• Enveloppez les aliments avant de les mettre au congélateur. Pour empêcher l'emballage de coller ensemble, assurez-vous qu'il est sec.
• Étiquetez les aliments avant de les congeler, avec des informations telles que le type d'aliment et les dates de stockage et de péremption.
• Une fois décongelés, les aliments ne doivent pas être recongelés. Afin d'éviter le gaspillage, ne décongelez que la quantité d'aliments nécessaire.
• Les boissons en bouteille ou en canette ne doivent pas être stockées dans les compartiments du congélateur, car elles pourraient exploser.
• La quantité maximale d'aliments frais pouvant être congelés en 24 heures est de 5.8 lbs.
• N'essayez pas de congeler plus que la quantité maximale.

TIROIR ZONE FRESCO

- La température à l'intérieur du tiroir Fresco peut être réglée dans une plage comprise entre +37 °F et 27 °F. C'est le tiroir idéal pour conserver la viande et le poisson.

RANGEMENT

1 Compartiment de congélation
2 Compartiment de réfrigérateur
3 Afficheur
4 Beurre, fromages, etc.
5 Nourriture en bocaux et bouteilles
6 Boissons, par ex. le lait
7 Tiroir Fresco pour viandes et poissons frais ou fruits et légumes
8 Bac à légumes pour fruits et légumes
9 Yaourts, conserves, etc.
10 Stockage des glaçons (selon modèle)
11 Tiroir du congélateur

La section réfrigérateur est destinée au rangement des aliments à court terme. Bien que des températures basses puissent être maintenues, il n'est pas recommandé de conserver les aliments pendant de longues périodes.

La température peut varier entre les différentes sections, car l'air froid circule dans le réfrigérateur. Pour cette raison, les aliments doivent être stockés dans des sections différentes selon le type.

Les étagères du réfrigérateur peuvent être déplacées dans le compartiment réfrigérateur en fonction des besoins de rangement. Pour déplacer une étagère, soulevez la partie arrière, puis tirez-la vers l'extérieur.

Pour remettre en place, faites glisser l'étagère dans la fente, puis abaissez la section arrière.

La configuration la plus économe en termes d'énergie nécessite l'installation de tiroirs, bacs de porte et étagères dans l'appareil ; veuillez vous référer aux images ci-dessus.

CARACTÉRISTIQUES TECHNIQUES

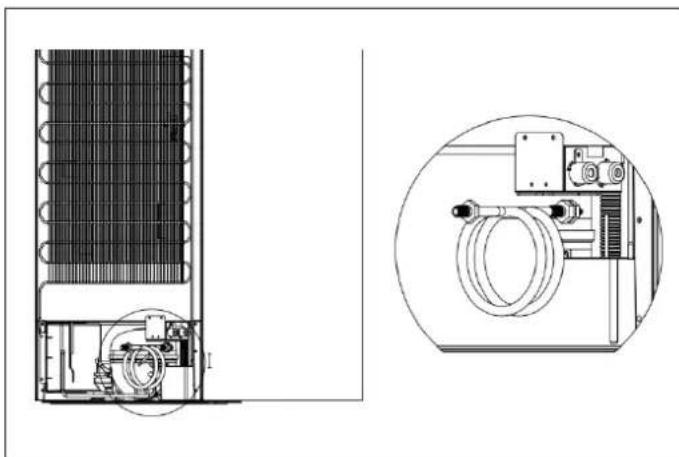

Pression d'eau autorisée	25-80 psi [207-552 kpa]
Branchement électrique	115 V/60 Hz
Puissance d'entrée nominale	175 W
Classe climatique	SN-N-ST-T

CLASSE CLIMATIQUE	TEMPÉRATURE AMBIANTE
SN	+50°C à +89°C
N	+16°C à +32°C
ST	+61°C à +100°C
T	+61°C à +109°C

NOTE

Cet appareil peut ne pas fonctionner correctement s'il est laissé à une température supérieure ou inférieure à la plage de classe climatique indiquée pendant une longue période.

PANNEAU DE COMMANDE

1) Lorsque l'appareil est allumé pour la première fois, il fonctionnera selon les réglages suivants : 41°F pour le réfrigérateur, 32°F pour le Fresco et 0°F pour le congélateur. Si vous souhaitez régler la température ou les fonctions manuellement, utilisez le bouton approprié pour effectuer l'opération souhaitée. La plage de température pour Fresco est de 27°F à 37°F.
2) Réglage de la température du réfrigérateur : Appuyez sur le bouton sur le côté gauche du panneau de commande pour régler la température dans une plage comprise entre 36°F et 46°F.
3) Réglage de la température du congélateur : Appuyez le boutons sur le côté droit du panneau de commande pour régler la température dans une plage comprise entre 5°F et -13°F.
4) Réglage de la température du tiroir Fresco : Le bouton contrôle la température. Ce bouton permet de régler la température dans une plage comprise entre 27°F et 37°F. Cette fonction peut être activée/désactivée en appuyant sur le bouton et en le maintenant enfoncé pendant trois secondes (« OFF » s'affiche).
5) Super Cool : Appuyez sur le bouton 📁 ; le bouton s'allume et la fonction de refroidissement rapide s'active. Le réfrigérateur commence automatiquement à fonctionner à une température de réglage de 36°F et continue pendant 24 heures, après quoi il revient à son réglage normal et le symbole n'est plus allumé.
6) Mode Holiday : Appuyez sur le bouton ; le boutons'allume, la fonction « Vacances » est activée et l'ensemble de l'appareil se met automatiquement en marche aux réglages suivants : réfrigérateur à 63 °F congélateur à 0 °F.

7) Mode Éco : Appuyez sur le bout sur le panneau de commande ; la fonction Éco est activée et la touche s'allume. Le compartiment réfrigérateur fonctionne à une température de 41°F et le compartiment congélateur fonctionne à une température de 0°F. Le tiroir Fresco fonctionne à une température de 37°F.

8) Super Freeze : Appuyez sur le bouton ; le bouton s'allume et le congélateur commence à exécuter la fonction de congélation rapide, avec un réglage de température de -13°F. Après 24 heures, la fonction de congélation rapide s'arrête automatiquement.

5) Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes pour éteindre votre appareil. Le bouton s'allume alors que l'alimentation est coupée. Les lampes intérieures s'éteignent et le compresseur cesse de fonctionner. Appuyez et maintenez enfoncé le bouton pendant 3 secondes pour allumer votre appareil. Le symbole s'allume et le courant est rétabli.

10) Les modèles No Frost sont équipés d'une fonction de dégivrage manuel. Appuyez et maintenez les boutons + pendant 5 secondes pour activer la fonction de dégivrage manuel afin de nettoyer l'évaporateur du congélateur. Le symbole de température du congélateur reste allumé en continu. Appuyez et maintenez les boutons + pendant 3 secondes pour désactiver la fonction de dégivrage manuel. Le symbole de température du congélateur s'éteint.

11) Affichage de défaut : Cet appareil dispose d'une fonction « Affichage des défauts et alarme ». Une fois que les capteurs détectent un défaut, des alertes s'affichent sur l'écran de température ; l'appareil refroidit encore, mais vous devez appeler un technicien de service professionnel pour le vérifier.

• F2 – capteur du tiroir Fresco
• F3 – capteur du compartiment réfrigérateur
• F4 – capteur du compartiment congélateur
• F5 – capteur de dégivrage

• 2E – Défaillance du ventilateur/moteur du congélateur

- CE– Défaut de communication entre la carte principale et le panneau d'affichage

Les défauts ci-dessus sont uniquement affichés à l'écran ; il n'y a aucun signal sonore d'alarme.

Alarme de dépassement de la température maximale du congélateur : Si, après que le congélateur ait atteint la température réglée, la température monte au-dessus de 30°F, l'alarme retentit, accompagnée du clignotement simultané de l'affichage de la température du congélateur. Appuyez sur n'importe quel bouton pour annuler l'alarme sonore. Le clignotement continuera jusqu'à ce que la température descende en dessous de 30°F.

NOTE

La carte principale est située dans le compartiment du compresseur.

POSITION CONDITIONS

41°F / 0°F	Température estivale ou ambianteentre 77°F - 95°F
41°F / 0°F	Température hivernale, automnale ou ambianteentre 59°F - 77°F
41°F / 0°F	Température hivernale ou ambianteEntre 41°F - 59°F
Fonction super congélation Super Freeze
Fonction de super refroidissement	Super Cool

MACHINE À GLAÇONS AUTOMATIQUE (SELON LE MODÈLE)

Instructions de fonctionnement des touches :

1) Appuyez brièvement sur le bouton pour allumer ou éteindre la machine à glaçons.
2) Lorsque la machine est allumée, appuyez sur le bouton et maintenez-le enfoncé pendant 10 secondes pour dégivrer manuellement.

Description de l'état de la lampe :

1) État de mise sous tension : la lumière s'allume, puis s'éteint progressivement.
2) État d'arrêt : le voyant reste éteint.
3) État de glace pleine : le voyant reste allumé en continu.
4) Retrait du tiroir : le voyant clignote lentement une fois toutes les 0,5 seconde (1 Hz)

État de panne :

1) Bourrage de glace : le voyant clignote rapidement une fois toutes les 200 ms.

1 Machine à glace
2 Interrupteur de machine à glaçons

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED

NOTE

La lampe LED ne doit pas être remplacée par l'utilisateur, mais par un professionnel du service.

Paramètres d'éclairage : 12 V / 10 W

1) Débranchez la fiche d'alimentation.
2) Retirez la bande de garniture en alliage d'aluminium au dessus de la source lumineuse de surface à LED, puis retirez les vis de montage gauche et droite.

Les étapes 1 et 2 sont illustrées ci-dessous.

3) Installez le nouveau panneau d'éclairage LED.

4) Enfin, remplacez la baguette décorative en alliage d'aluminium.

3) Installez le nouveau panneau d'éclairage LED. 4) Enfin, remplacez la baguette décorative en alliage d'aluminium.

Débranchez toujours l'appareil de l'alimentation secteur avant d'effectuer tout nettoyage ou entretien.

Les parties réfrigérateur et congélateur doivent être nettoyées avec une solution de bicarbonate de soude et de l'eau tiède. N'utilisez pas de produits abrasifs ou détergents. Après le lavage, rincez et séchez soigneusement.

Nettoyez les étagères et les bacs de porte séparément à la main avec une solution douce de liquide vaisselle et d'eau. Ne les mettez pas au lave-vaisselle.

Si l'appareil ne va pas être utilisé pendant une période prolongée, débranchez et nettoyez l'appareil. Les portes doivent être laissées légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables.

NETTOYAGE DES SURFACES INTÉRIEURES

Pour nettoyer les surfaces intérieures et toutes les parties amovibles, les laver avec une solution douce composée de produit pour lave-vaisselle, d'eau et de bicarbonate. Rincer et essuyer soigneusement.

Éviter que l'eau n'entre en contact avec les dispositifs d'éclairage et le panneau de commande.

MISE EN GARDE

Ne pas utiliser de vinaigre, d'alcool à brûler ou d'autres produits de nettoyage à base d'alcool sur les surfaces intérieures.

Bien que cet appareil dégivre automatiquement, une couche de givre peut se former sur les parois intérieures du compartiment congélateur si la porte du congélateur est ouverte fréquemment ou si elle reste ouverte trop longtemps.

Si le givre est trop épais, choisissez un moment où le congélateur est presque vide et procédez comme suit :

1) Retirez les bacs de nourriture et accessoires existants, débranchez l'appareil du secteur et laissez les portes ouvertes.

Aérez soigneusement la pièce pour accélérer le processus.

2) Une fois le dégivrage terminé, nettoyez votre congélateur comme décrit ci-dessus.

Fig. 4

SURFACES EXTÉRIEURES EN ACIER INOXYDABLE

RÉSOLUTION DE PROBLÈMES

Si vous rencontrez des problèmes avec votre appareil,

Utiliser un produit de nettoyage pour l'acier inoxydable nonvous devez consulter cette section de Résolution de abrasif et l'appliquer avec un chiffon doux non pelucheux. problèmes avant d'appeler le service client.

Pour le polissage, essuyez délicatement avec un chiffon en Si l'appareil ne fonctionne pas, vérifiez que :

microfibre humide et continuez avec un linge sec en cuir.

Toujours suivre le grainage de l'acier inoxydable.

NETTOYAGE DES JOINTS DE PORTE

Prenez soin de garder les joints de porte propres. Les aliments et boissons collants peuvent faire adhérer les joints à l'armoire et se déchirer lorsque vous ouvrez la porte. Lavez les joints avec un détergent doux et de l'eau tiède. Rincez-les et séchez-les soigneusement après le nettoyage.

DÉCONGÉLATION

Le produit est doté d'un système No Frost, conçu pour empêcher une importante accumulation de glace. Dans des conditions normales d'utilisation, il ne devrait pas être nécessaire de dégivrer régulièrement le système de congélation.

NOTE

Si vous constatez régulièrement une importante accumulation de glace ou des flaques d'eau dans la section congélateur, il est probable que la porte ne se ferme pas correctement. Cela peut être dû à un joint de porte défectueux ou à un panneau de porte d'armoire mal monté ou trop lourd. Pour plus d'informations, consultez la section Résolution de problèmes relative à la glace.

• L'appareil est sous tension.
- Les fusibles de la maison sont intacts et le fusible de la prise n'a pas sauté.
• Le réfrigérateur n'a pas été éteint.
- La prise électrique fonctionne correctement. Pour le vérifier, branchez-y un autre appareil électrique pour voir si la prise est défectueuse.

Si l'appareil fonctionne, mais pas très bien, vérifiez que :

• L'appareil n'est pas en surcharge.
• Le thermostat est réglé sur une température appropriée.
- Les portes se ferment correctement.
- Le système de refroidissement à l'arrière de l'appareil est propre et sans poussière et ne touche pas la paroi arrière.
- Il y a suffisamment de ventilation autour des parois latérales et arrière.

Si l'appareil est bruyant, vérifiez que :

• L'appareil est de niveau et stable.
- Les parois latérales et arrière sont dégagées et aucun élément ne repose contre l'appareil.

NOTE

Le gaz réfrigérant dans le réfrigérateur peut faire un léger bruit de bouillonnement ou de gargouillis, même lorsque le compresseur ne fonctionne pas.

Si l'appareil émet un bip, vérifiez que :

- Les portes sont fermées. Une alarme retentit après qu'une porte a été ouverte pendant 60 secondes.

Si de la glace s'est formée sur la paroi arrière du réfrigérateur :

• Il est normal que des gouttelettes de glace se forment sur la paroi arrière du réfrigérateur. Cela ne constitue pas un défaut de l'appareil.
• Assurez-vous qu'aucun élément à l'intérieur du réfrigérateur n'est en contact avec la paroi arrière.

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.

• Vérifiez pour tout pli, débris ou dommage au niveau du joint de la porte. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.

• Cela peut être dû au fait que la ou les portes de l'armoire ne sont pas correctement installées. En cas de doute, demandez à votre installateur de vérifier les portes de l'armoire.

Si une quantité excessive de glace s'est formée dans le congélateur :

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.
• Vérifiez pour tout pli, débris ou dommage au niveau du joint de la porte. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.
• Cela peut être dû au fait que la ou les portes de l'armoire ne sont pas correctement installées. En cas de doute, demandez à votre installateur de vérifier les portes de l'armoire.

Si une ou plusieurs des unités LED à l'intérieur de l'appareil ne fonctionnent pas :

- Contactez le service client pour organiser une visite de service.

PRÉPARATION POUR L'INSTALLATION

Cet appareil ne doit pas être installé à proximité de sources de chaleur, par ex. des éléments chauffants ou des cuisinières, ou dans un endroit humide.

Demandez l'aide d'une ou de deux autres personnes lors de l'installation de cet appareil. Ce dernier peut avoir des arêtes vives. Portez un EPI adapté à la tâche et à l'environnement.

• Utilisez les pieds réglables en hauteur à l'avant de l'appareil pour vous assurer que l'appareil est de niveau.
• Le système de refroidissement à l'arrière de l'appareil ne doit pas toucher la paroi arrière. Plus l'écart est grand, mieux c'est.
• L'appareil doit être installé avec une ventilation adéquate. Assurez-vous d'avoir un dégagement au-dessus de l'appareil afin de permettre à l'air de s'échapper et qu'il y ait un espace entre l'arrière de l'appareil et le mur.

VENTILATION

La principale considération lors de l'installation d'un groupe frigorifique dans une cuisine équipée est la ventilation. La chaleur retirée du compartiment de refroidissement doit être dissipée dans l'air autour de l'appareil. Une ventilation incorrecte peut entraîner une panne prématurée du compresseur, une consommation électrique excessive et une panne totale du système, et peut annuler la garantie fournie avec l'appareil.

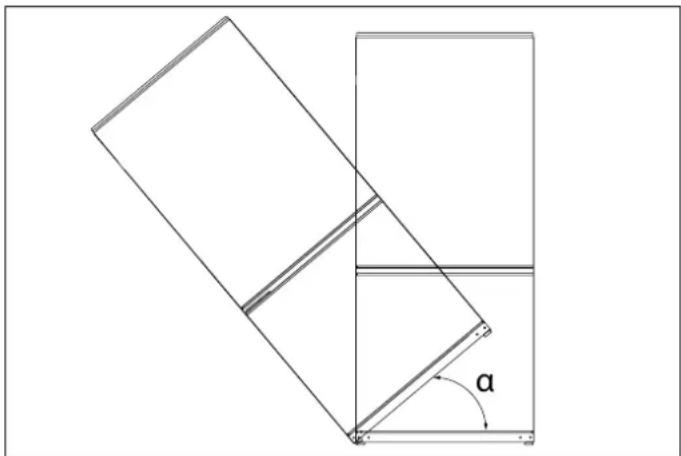

Ne pas incliner au-delà de =40^

Pour améliorer l'efficacité du système de refroidissement et économiser de l'énergie, il est nécessaire de maintenir une bonne ventilation autour de l'appareil pour dissiper la chaleur. Pour cette raison, il est nécessaire de disposer de suffisamment d'espace libre autour du réfrigérateur.

NOTE

Il est recommandé de laisser un dégagement d'au moins 1 3/4" du mur, au moins 1" du haut, au moins 5/16" des côtés aux murs, et un dégagement en façade pour permettre à la porte de s'ouvrir à 130°..

EXIGENCES ÉLECTRIQUES

Veuillez vérifier les normes électriques et les codes locaux avant d'installer l'appareil.

L'appareil doit être appliqué avec un courant alternatif monophasé de 115 V (Volts), 60 Hz (Hertz). Si la tension fluctue au-delà de la limite supérieure, un régulateur de tension automatique CA de plus de 350 W doit être appliqué au réfrigérateur pour une utilisation en toute sécurité.

MISE EN GARDE

N'utilisez pas de rallonge ou de multiprises qui pourraient provoquer une surcharge des circuits de câblage et provoquer un incendie. Branchez toujours l'appareil sur sa propre prise électrique individuelle ayant une tension correspondant à celle indiquée sur la plaque signalétique.

EXIGENCES DE PLOMBERIE (SELON LE MODÈLE)

Le réfrigérateur est équipé d'un tuyau d'eau de 59" de long (1/4" de diamètre) qui comprend un écrou de raccord à compression femelle 1/4", fourni dans le sac d'accessoires à l'intérieur de l'emballage du réfrigérateur.

Avant l'installation, le système d'approvisionnement en eau du réfrigérateur doit être raccordé à l'alimentation en eau principale de l'habitation. Pour ce faire, raccordez le tuyau d'eau à l'arrière du réfrigérateur, puis à l'alimentation en eau de votre domicile.

Le réfrigérateur n'est pas équipé d'un filtre à eau. Cependant, un filtre à eau tiers peut être installé, si vous le souhaitez. La conduite d'alimentation en eau doit être située soit à l'intérieur de l'armoire où est installé l'appareil, soit dans une armoire adjacente, avec une ouverture à l'arrière de l'une de ces armoires.

Le système d'approvisionnement en eau du réfrigérateur doit être raccordé à l'alimentation en eau principale de l'habitation.

La pression du système d'approvisionnement en eau doit être comprise entre 25 et 80 psi (1,7-5,5 bar). Si la pression de l'eau dépasse 80 psi (5,5 bar), mais reste inférieure à 120 psi (8 bar), installez un limiteur de pression ou une protection contre les chocs de l'eau à la vanne d'admission.

MISE EN GARDE

N'installez pas et n'utilisez pas l'appareil si la pression de l'eau dépasse 120 psi (8 bar). Les objets susceptibles de percer le tuyau d'eau ou de provoquer leur torsion ne doivent pas être présents à l'endroit où la conduite d'eau est installée.

MISE EN GARDE

Le tuyau qui part de l'alimentation en eau doit être d'une seule pièce. N'utilisez pas de tuyaux d'extension

MISE EN GARDE

Assurez-vous que l'alimentation est coupée lors de l'a réalisation du raccordement à l'eau de l'appareil.

MISE EN GARDE

La vanne d'eau doit être fermée lors du raccordement du tuyau d'eau.

MISE EN GARDE

Il est fortement recommandé de maintenir la valve d'eau accessible après l'installation du produit.

MISE EN GARDE

Cet appareil doit être utilisé uniquement avec une alimentation en eau potable froide.

NOTE

Une fois la connexion terminée, vous devez ouvrir la vanne d'eau et vous assurer qu'il n'y a pas de fuite. Toute fuite d'eau risquerait d'endommager les armoires.

Le côté d'ouverture de la porte peut être modifié, en passant du côté droit (tel que fourni) au côté gauche, si nécessaire.

MISE EN GARDE

Lors de l'inversion de la porte, l'appareil ne doit pas être branché à l'alimentation électrique. Assurez-vous que la fiche est retirée de la prise de courant.

NOTE

Si nécessaire, vous pouvez poser le réfrigérateur sur le dos afin d'accéder à la base. Vous devez le poser sur un emballage en mousse souple ou un matériau similaire pour éviter d'endommager le panneau arrière du réfrigérateur.

Pour inverser la porte, procédez comme suit :

1) Démontez le couvercle de la charnière supérieure [a] et la charnière supérieure et retirez la porte supérieure

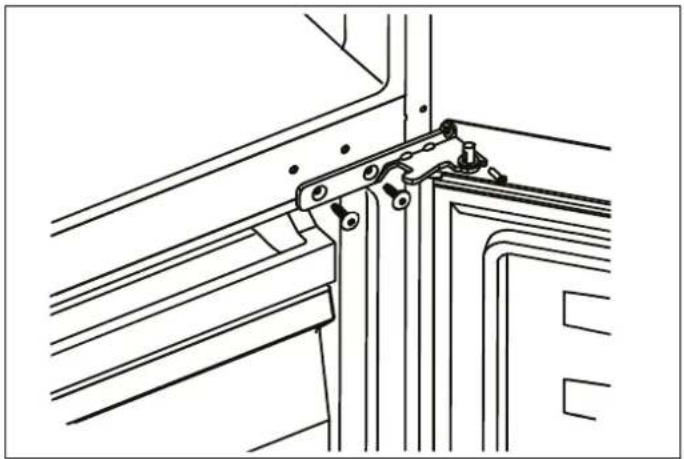

2) Retirez la charnière centrale et la porte du congélateur.

3) Retirez le pied gauche [b] du bas du réfrigérateur et le pied droit [c] du bas du réfrigérateur et la charnière inférieure.

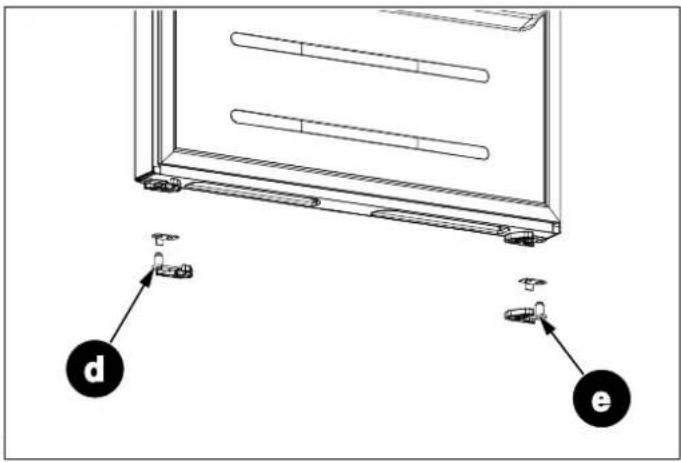

4) Retirez les ensembles de charnières de porte [d], [e], [f] et [g] des deux portes et installez les ensembles de charnières de porte présents dans le sac de composants accessoires à l'intérieur du réfrigérateur de l'autre côté des portes

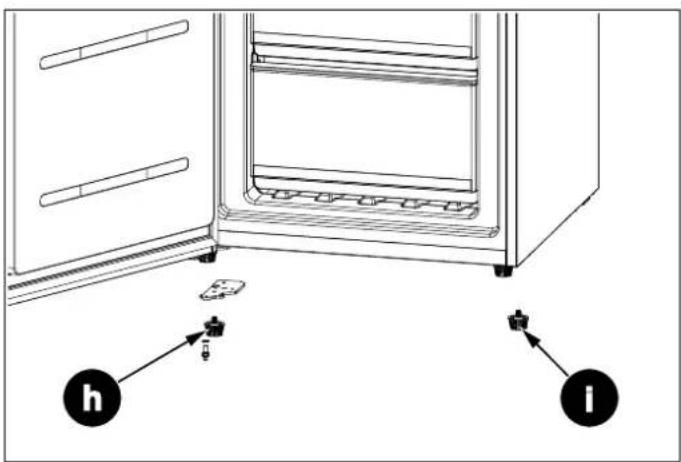

5) Installez les pieds et la charnière inférieure [h] et [i], sur les côtés opposés à ceux où ils ont été retirés au bas du réfrigérateur.

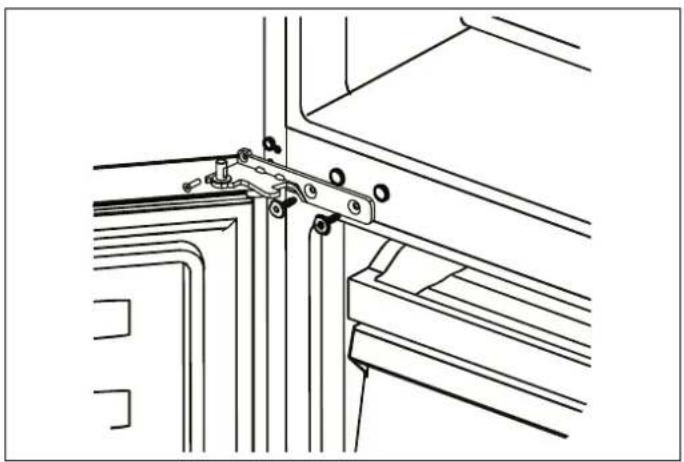

6) Installez la charnière centrale gauche (fournie dans le sac en plastique d'accessoires) et assurez-vous que la porte du congélateur est en place.

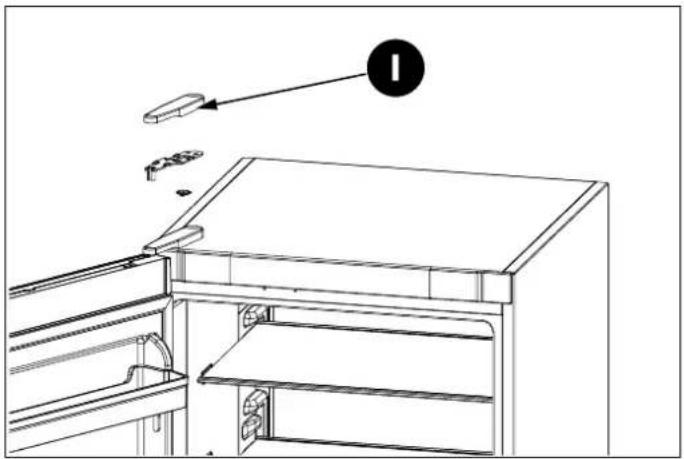

7) Installez la porte supérieure et fixez la charnière supérieure [I] et le couvercle de charnière sur le côté gauche.

Il est normal que le joint soit compressé après l'inversion de la porte. Avec la porte fermée, utilisez un sèche-cheveux pour dilater le joint et remplir l'espace entre la porte et le bâti de l'appareil. Veillez à ne pas tenir le sèche-cheveux trop près de l'appareil, ce qui pourrait endommager le joint.

Une distance d'environ 3 15/16" devrait convenir. Une fois terminé, laissez le joint et la porte refroidir avant de les toucher. Une fois cela fait, le joint doit rester en place.

Pour toute information sur la garantie et demande de service, contactez-nous:

Aux États-Unis: https://us.bertazzoni.com/more/support
