Caractéristiques techniques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	Réfrigérateur : XX L, Congélateur : XX L
Dimensions (HxLxP)	XX cm x XX cm x XX cm
Poids	XX kg
Classe énergétique	A++
Niveau sonore	XX dB
Type de froid	Froid ventilé
Nombre de tiroirs de congélation	XX
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Distributeur d'eau, Système de contrôle de température
Utilisation	Réglage de la température, Modes de conservation des aliments
Maintenance	Dégivrage automatique, Nettoyage des filtres
Sécurité	Système de verrouillage, Alarme de porte ouverte
Informations générales	Garantie de XX ans, Service après-vente disponible

FOIRE AUX QUESTIONS - REF24BMBIPNV BERTAZZONI

Comment régler la température de mon réfrigérateur BERTAZZONI REF24BMBIPNV ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur, en ajustant le bouton de température vers le haut ou vers le bas jusqu'à atteindre la température souhaitée.

Que faire si mon réfrigérateur BERTAZZONI REF24BMBIPNV ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée, que le réfrigérateur est bien alimenté en électricité, et assurez-vous qu'il n'y a pas d'obstruction dans les évents d'air. Si le problème persiste, contactez le service après-vente.

Comment dégivrer mon réfrigérateur BERTAZZONI REF24BMBIPNV ?

Pour dégivrer, débranchez le réfrigérateur et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit est normal, surtout lors du fonctionnement du compresseur. Si le bruit est excessif ou inhabituel, vérifiez que le réfrigérateur est nivelé et que rien ne le touche. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de mon réfrigérateur BERTAZZONI REF24BMBIPNV ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures, puis rincez avec un chiffon humide. Séchez bien avant de rebrancher.

Que faire si le voyant de mon réfrigérateur s'allume ?

Si un voyant s'allume, cela peut indiquer un problème. Consultez le manuel d'utilisation pour comprendre le code de l'erreur. En général, il est conseillé de contacter le service après-vente pour un diagnostic.

Mon réfrigérateur BERTAZZONI REF24BMBIPNV a une odeur désagréable, que faire ?

Vérifiez les aliments périmés et nettoyez l'intérieur. Placez un bol de bicarbonate de soude à l'intérieur pour neutraliser les odeurs. Si l'odeur persiste, il peut être nécessaire de vérifier le système de drainage.

MODE D'EMPLOI REF24BMBIPNV BERTAZZONI

Cher nouveau propriétaire d'un appareil Bertazzoni,

Je tiens à vous remercier d'avoir choisi l'un de nos beaux produits pour votre maison.

Ma famille a commencé à fabriquer des appareils électroménagers en Italie en 1882, bâtissant une réputation de qualité d'ingénierie et de passion pour la bonne cuisine.

Aujourd'hui, nos produits se distinguent par leur mélange unique de design italien authentique et de technologie d'électroménager supérieure. Notre mission est de fabriquer des produits qui fonctionnent parfaitement et qui apportent de la joie à leurs propriétaires.

En fabriquant de beaux produits, nous répondons au goût de nos clients pour un joli design. En les rendant polyvalents et faciles à utiliser, cuisiner avec Bertazzoni devient un réel plaisir.

Ce manuel vous aidera à apprendre à utiliser et à entretenir votre appareil Bertazzoni de la manière la plus sûre et la plus efficace, afin qu'il puisse vous donner la plus grande satisfaction pour les années à venir.

Profitez !

Paolo Bertazzoni

Président

Pedro Sectorzou

VALIDITÉ DU MANUEL D'UTILISATION

Le manuel suivant concerne uniquement le code produit REF24BMBIPNV.

INFORMATIONS GÉNÉRALES 29

LECTURE DU MANUEL 29

INTRODUCTION ET SÉCURITÉ 29

INFORMATIONS DE SÉCURITÉ 30

MISE AU REBUT DE L'ANCIEN APPAREIL 30

ÉCONOMIE D'ÉNERGIE 31

AVANT LA PREMIÈRE UTILISATION 31

UTILISATION 32

UTILISATION DU RÉFRIGÉRATEUR 32

UTILISATION DU CONGÉLATEUR 32

TIROIR ZONE FRESCO 32

RANGEMENT 33

PANNEAU DE COMMANDE 34

INSTRUCTIONS POUR LA MACHINE À GLAÇONS 35

INSTRUCTIONS DE RACCORDEMENT D'EAU 36

PRÉCAUTIONS ET MAINTENANCE 37

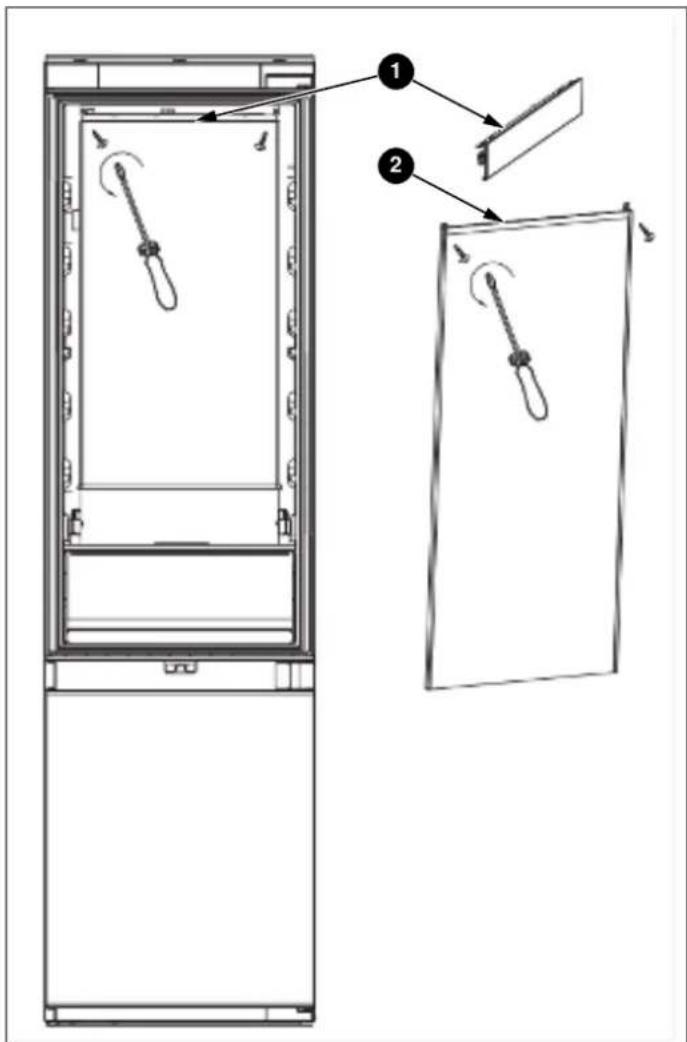

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED 37

Nous vous remercions d'avoir acheté ce produit.

Afin de tirer le meilleur parti de votre réfrigérateur, veuillez lire attentivement ce mode d'emploi avant utilisation. Conservez toute la documentation pour une utilisation ultérieure ou pour les futurs propriétaires. Ce produit est destiné uniquement à un usage résidentiel ou à des applications similaires, telles que :

Les cuisines du personnel de magasins, bureaux et autres environnements de travail ; dans des fermes, par des clients d'hôtels, de motels, de chambres d'hôtes (B&B) et d'autres environnements de type résidentiel.

Il peut être utilisé pour des services de restauration et de applications similaires, à condition qu'il ne soit pas utilisé pour stocker des produits destinés à la vente au détail.

Cet appareil doit être utilisé uniquement à des fins de conservation des aliments ; toute autre utilisation est considérée comme dangereuse et le fabricant décline toute responsabilité en cas de pareille utilisation. Aussi, il est recommandé de prendre connaissance des conditions de garantie.

LECTURE DU MANUEL

Ces instructions s'appliquent à différents types d'appareils. Elles peuvent donc contenir des descriptions de fonctions qui ne sont pas disponibles sur votre appareil, ou que celui-ci ne supporte pas.

Les images et illustrations du présent document se réfèrent à différents modèles et peuvent différer légèrement du produit acheté.

Le fabricant décline toute responsabilité en cas de blessures corporelles ou de dommages matériels résultant d'une installation incorrecte ou d'une mauvaise utilisation de l'appareil.

Le fabricant se réserve le droit d'apporter les modifications requises aux différents modèles afin de se conformer à la réglementation technique en vigueur.

En cas de réclamation, veuillez contacter le service client.

INTRODUCTION ET SÉCURITÉ

Lisez attentivement les instructions fournies dans ce manuel avant d'installer et/ou d'utiliser l'appareil.

Cela vous aidera à connaître votre nouvel appareil.

Conservez ce document à portée de main afin de pouvoir le consulter à tout moment et le transmettre à d'éventuels propriétaires ultérieurs.

Lisez les messages de sécurité fournis dans l'introduction du présent manuel et tenez dûment compte des notes de sécurité, telles que : « Attention », « Avertissement » et « Danger » qui apparaissent dans le texte.

DANGER

Ce symbole indique une situation qui constitue un danger pour vous-même et autrui. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux ou mortels.

MISE EN GARDE

Ce symbole indique des informations de sécurité. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux.

ATTENTION!

Ce symbole indique une procédure qui pourrait compromettre la structure ou les composants de l'appareil. Faites particulièrement attention à ces procédures.

NOTE

Ce symbole indique des conseils utiles et attire votre attention sur les bonnes procédures et pratiques. Le respect des instructions marquées de ce symbole vous évitera des problèmes.

Le symbole met en évidence les méthodes ou procédures d'utilisation correcte de l'appareil.

INFORMATIONS DE SÉCURITÉ

AVERTISSEMENT

Risque d'incendie / Matériaux inflammables

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant une déficience physique, sensorielle ou mentale ou un manque d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son technicien d'entretien ou toute autre personne qualifiée afin d'éviter tout danger.

MISE EN GARDE

Garder les ouvertures de ventilation dans l'enceinte ou la structure intégrée où l'appareil est logé exemptes de toute obstruction.

MISE EN GARDE

Ne pas utiliser d'appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage à moins qu'ils ne soient recommandés par le fabricant.

MISE EN GARDE

Veiller à ne pas endommager le circuit de refroidissement.

MISE EN GARDE

Ne jamais utiliser d'appareils électriques à l'intérieur des compartiments de rangement des aliments de l'appareil, à moins qu'ils ne soient du type recommandé par le fabricant.

MISE EN GARDE

Lors du placement de l'appareil, assurez-vous que le cordon d'alimentation ne soit pas coincé ou endommagé.

MISE EN GARDE

Ne pas placer de barrettes multiprises ou d'alimentations portables à l'arrière de l'appareil.

Ne pas ranger de substances explosives telles que des bombes aérosols contenant un propulseur inflammable dans cet appareil.

Cet appareil a été conçu pour un usage résidentiel et dans le cadre d'applications similaires, notamment :

• les cuisines du personnel dans les magasins, bureaux et autres environnements de travail ;
• dans les fermes et par les clients d'hôtels, motels et autres environnements de type résidentiel ;
• environnements de type bed and breakfast ;
• restauration et autres applications similaires non commerciales.

Veuillez respecter les réglementations locales lors de la mise au rebut de l'appareil, en raison de son réfrigérant inflammable et de son gaz isolant.

Si la lampe LED est endommagée, elle doit être remplacée par le fabricant, son technicien d'entretien ou toute autre personne qualifiée pour éviter les dangers.

MISE EN GARDE

Pour éviter les dangers associés à l'instabilité de l'appareil, il doit être ancré conformément aux instructions.

MISE AU REBUT DE L'ANCIEN APPAREIL

Éliminez correctement l'emballage de votre appareil. Veillez à ce que les équipements de réfrigération soient éliminés de manière écologique, y compris vos anciens et nouveaux appareils en fin de vie. Respectez les réglementations locales concernant l'élimination des appareils contenant des réfrigérants inflammables et du gaz de soufflage.

MISE EN GARDE

Avant toute mise au rebut, rendez les appareils usés inutilisables en retirant la fiche, en coupant le câble d'alimentation et en détruisant les attaches à pression ou les boulons. Cela évitera que les enfants ne s'enferment dans l'appareil pendant qu'ils jouent (risque d'étouffement) ou que cela ne cause tout autre danger.

MISE EN GARDE

Ne jetez pas l'appareil avec les ordures ménagères. Évitez d'endommager le circuit de refroidissement, en particulier l'échangeur de chaleur situé à l'arrière ou au bas de l'appareil.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne doit pas être traité comme les ordures ménagères classiques. Apportez-le plutôt à un point de collecte pour le recyclage des appareils électriques et électroniques. Une élimination appropriée protège l'environnement et la santé publique. Pour plus d'informations sur le recyclage, contactez les autorités locales ou les services de collecte des déchets.

ÉCONOMIE D'ÉNERGIE

Pour une économie d'énergie optimale, nous recommandons ce qui suit :

• Installez l'appareil loin des sources de chaleur, à l'abri de la lumière directe du soleil et dans une pièce bien aérée.
• Évitez de mettre des aliments chauds dans le réfrigérateur, ce qui augmenterait la température interne, provoquant ainsi le fonctionnement continu du compresseur.
• Ne remplissez pas trop les compartiments, car cela empêche l'air de circuler correctement.
• En cas de formation de glace, dégivrez l'appareil afin de faciliter le transfert du froid.
• En cas de panne d'électricité, il est conseillé de garder la porte du réfrigérateur fermée.
• Ouvrez les portes de l'appareil le moins souvent et le moins longtemps possible.
• N'ajustez pas les réglages à des températures extrêmement froides.
• Retirez la poussière qui s'accumule à l'arrière de l'appareil

AVANT LA PREMIÈRE UTILISATION

Vous devez laisser le réfrigérateur reposer pendant au moins quatre heures avant de le mettre sous tension.

Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation à l'aide d'une solution de bicarbonate de soude et d'eau tiède, puis de bien sécher l'intérieur. Le réfrigérateur peut avoir une odeur à la première utilisation. Cela disparaîtra au fur et à mesure que l'appareil refroidit.

NOTE

L'appareil commencera à fonctionner à 41 °F pour le réfrigérateur et à 0 °F pour le congélateur et fonctionnera en continu jusqu'à ce qu'il atteigne les bonnes températures. Si l'appareil est éteint, attendez cinq minutes avant de le rallumer afin d'éviter d'endommager inutilement le compresseur. Ne stockez jamais d'objets inflammables ou explosifs, d'acides ou d'alcalis fortement corrosifs dans l'appareil. Ce réfrigérateur refroidit vos aliments en refroidissant l'intérieur de la cavité. Il est normal que du givre s'accumule sur cette surface ; il se dissipe ensuite et s'écoule par un petit drain au fond, où il s'évapore sans danger. La présence de givre à l'arrière ne signifie pas que le réfrigérateur fonctionne mal.

UTILISATION DU RÉFRIGÉRATEUR

• Ne mettez jamais de liquides dans le réfrigérateur sans couvercle
• Ne placez jamais d'aliments chauds dans le réfrigérateur. Laissez refroidir les aliments chauds à température ambiante avant de les placer dans le réfrigérateur.
• Rien ne doit reposer contre la paroi arrière du réfrigérateur, car cela entraînerait la formation de givre difficile à éliminer et d'éventuels problèmes de condensation.
• Assurez-vous que les aliments sont propres et que tout excès d'eau est essuyé avant de les mettre au réfrigérateur.
• Enveloppez ou couvrez les aliments avant de les mettre au réfrigérateur. Cela aidera à empêcher la perte d'humidité, à garder les aliments frais et à prévenir les odeurs désagréables.
• Triez les aliments avant de les ranger. Tous les aliments à utiliser prochainement doivent être rangés à l'avant des étagères. Cela aidera à prévenir la détérioration, qui pourrait se produire lorsque la porte est maintenue ouverte pendant de longues périodes.
• Ne remplissez pas trop le réfrigérateur. Il doit y avoir suffisamment d'espace entre les aliments pour permettre à l'air frais de circuler.
• La décongélation des aliments surgelés dans le compartiment réfrigérateur permet de maintenir la température basse et d'économiser de l'énergie.
• Ne stockez jamais de viandes crues sur des étagères au-dessus de viandes ou de produits cuits. Cela empêchera les jus de viande crue de contaminer les autres denrées alimentaires.

UTILISATION DU CONGÉLATEUR

• Les compartiments congélateur sont conçus pour stocker uniquement des aliments surgelés.
• Ne placez jamais d'aliments chauds ou tièdes dans le congélateur ; laissez-les refroidir complètement avant de les mettre au congélateur.
• Lorsque vous stockez des aliments congelés, suivez les instructions sur l'emballage des aliments. Si aucune information n'est fournie, les aliments ne doivent pas être conservés plus de trois mois après la date d'achat.
• Conservez les aliments dans de petits emballages (idéalement moins de 2,2 lbs) Cela réduit le temps de congélation et améliore la qualité des aliments après décongélation.
• Enveloppez les aliments avant de les mettre au congélateur. Pour empêcher l'emballage de coller ensemble, assurez-vous qu'il est sec.
• Étiquetez les aliments avant de les congeler, avec des informations telles que le type d'aliment et les dates de stockage et de péremption.
• Une fois décongelés, les aliments ne doivent pas être recongelés. Afin d'éviter le gaspillage, ne décongelez que la quantité d'aliments nécessaire.
• Les boissons en bouteille ou en canette ne doivent pas être stockées dans les compartiments du congélateur, car elles pourraient exploser.
• La quantité maximale d'aliments frais pouvant être congelés en 24 heures est de 5,7 lbs.
• N'essayez pas de congeler plus que la quantité maximale.

TIROIR ZONE FRESCO

- La température à l'intérieur du tiroir Fresco peut être réglée dans une plage comprise entre +37 °F et 27 °F. C'est le tiroir idéal pour conserver la viande et le poisson.

RANGEMENT

La section réfrigérateur est destinée au rangement des aliments à court terme. Bien que des températures basses puissent être maintenues, il n'est pas recommandé de conserver les aliments pendant de longues périodes.

La température peut varier entre les différentes sections, car l'air froid circule dans le réfrigérateur. Pour cette raison, les aliments doivent être stockés dans des sections différentes selon le type.

Les étagères du réfrigérateur peuvent être déplacées dans le compartiment réfrigérateur en fonction des besoins de rangement. Pour déplacer une étagère, soulevez la partie arrière, puis tirez-la vers l'extérieur.

Pour remettre en place, faites glisser l'étagère dans la fente, puis abaissez la section arrière.

La configuration la plus économe en termes d'énergie nécessite l'installation de tiroirs, bacs de porte et étagères dans l'appareil ; veuillez vous référer aux images ci-dessus.

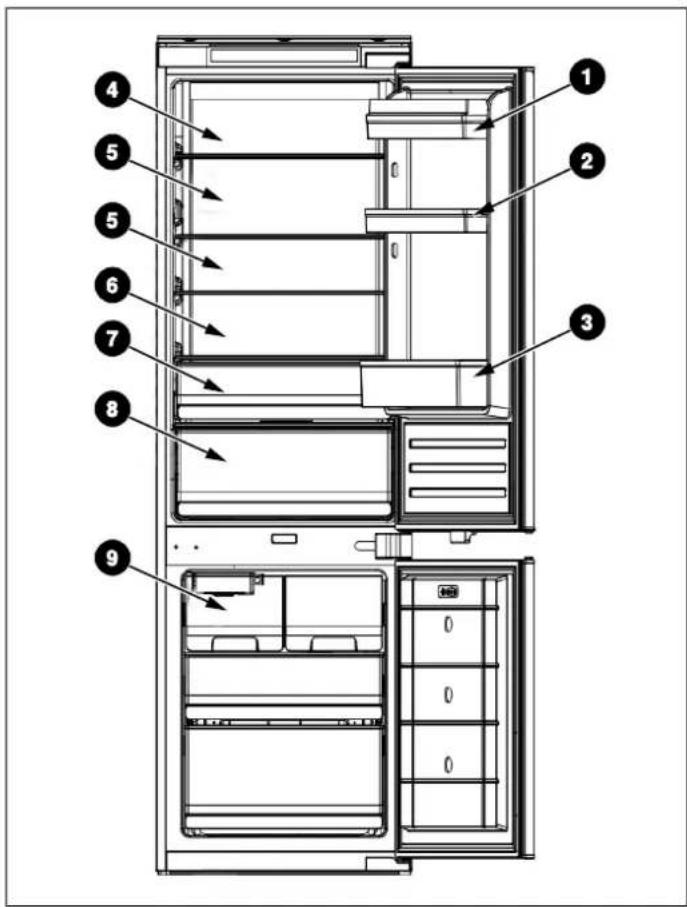

Fig. 1

1 Beurre, fromages, etc.
2 Nourriture en bocaux et bouteilles
3 Boissons, par ex. le lait
4 Aliments cuits
5 Yaourts, conserves, etc.
6 Bouteilles de 75 cl, plats cuisinés, etc.
7 Fruits et légumes
8 Viande et poisson frais / Fruits et légumes
9 Stockage des glaçons

PANNEAU DE COMMANDE

1) Lorsque l'appareil est allumé pour la première fois, il fonctionnera selon les réglages suivants : 41°F pour le réfrigérateur, 32°F pour le Fresco et 0°F pour le congélateur. Si vous souhaitez régler la température ou les fonctions manuellement, utilisez le bouton approprié pour effectuer l'opération souhaitée. La plage de température pour Fresco est de 27°F à 37°F.
2) Réglage de la température du réfrigérateur : Appuyez sur le bouton sur le côté gauche du panneau de commande pour régler la température dans une plage comprise entre 36°F et 46°F.
3) Réglage de la température du congélateur : Appuyez sur le bouton sur le côté droit du panneau de commande pour régler la température dans une plage comprise entre 5°F et -13°F.
4) Réglage de la température du tiroir Fresco : Le bouton contrôle la température. Ce bouton permet de régler la température dans une plage comprise entre 27°F et 37°F. Cette fonction peut être activée/désactivée en appuyant sur le bouton et en le maintenant enfoncé pendant trois secondes (« OFF » s'affiche).
5) Super Cool : Appuyez sur le bouton 📁 ; le bouton s'allume et la fonction de refroidissement rapide s'active. Le réfrigérateur commence automatiquement à fonctionner à une température de réglage de 36°F et continue pendant 24 heures, après quoi il revient à son réglage normal et le symbole n'est plus allumé.
6) Mode Holiday : Appuyez sur le bouton ; le bouton s'allume, la fonction « Vacances » est activée et l'ensemble de l'appareil se met automatiquement en marche aux réglages suivants : réfrigérateur à 63 °F et congélateur à 0 °F.

7) Mode Éco : Appuyez sur le bout sur le panneau de commande ; la fonction Éco est activée et la touche s'allume. Le compartiment réfrigérateur fonctionne à une température de 41°F et le compartiment congélateur fonctionne à une température de 0°F. Le tiroir Fresco fonctionne à une température de 37°F.

8) Super Freeze : Appuyez sur le bouton ; le bouton s'allume et le congélateur commence à exécuter la fonction de congélation rapide, avec un réglage de température de -13°F. Après 24 heures, la fonction de congélation rapide s'arrête automatiquement.

9) Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes pour éteindre votre appareil. Le bouton s'allume alors que l'alimentation est coupée. Les lampes intérieures s'éteignent et le compresseur cesse de fonctionner. Appuyez et maintenez enfoncé le bouton pendant 3 secondes pour allumer votre appareil. Le symbole s'allume et le courant est rétabli.

10) Les modèles No Frost sont équipés d'une fonction de dégivrage manuel. Appuyez et maintenez les boutons + pendant 5 secondes pour activer la fonction de dégivrage manuel afin de nettoyer l'évaporateur du congélateur. Le symbole de température du congélateur reste allumé en continu. Appuyez et maintenez les boutons + pendant 3 secondes pour désactiver la fonction de dégivrage manuel. Le symbole de température du congélateur s'éteint.

11) Affichage de défaut : Cet appareil dispose d'une fonction « Affichage des défauts et alarme ». Une fois que les capteurs détectent un défaut, des alertes s'affichent sur l'écran de température ; l'appareil refroidit encore, mais vous devez appeler un technicien de service professionnel pour le vérifier.

• F2 – capteur du tiroir Fresco
• F3 – capteur du compartiment réfrigérateur
• F4 – capteur du compartiment congélateur
• F5 – capteur de dégivrage
- 2E – Défaillance du ventilateur/moteur du congélateur
- CE– Défaut de communication entre la carte principale et le panneau d'affichage

Les défauts ci-dessus sont uniquement affichés à l'écran ; il n'y a aucun signal sonore d'alarme.

Alarme de dépassement de la température maximale du congélateur : Si, après que le congélateur ait atteint la température réglée, la température monte au-dessus de 30°F, l'alarme retentit, accompagnée du clignotement simultané de l'affichage de la température du congélateur. Appuyez sur n'importe quel bouton pour annuler l'alarme sonore. Le clignotement continuera jusqu'à ce que la température descende en dessous de 30°F.

NOTE

La carte principale est située dans le compartiment du compresseur.

POSITION CONDITIONS

41°F / 0°F	Température estivale ou ambianteentre 77°F - 95°F
41°F / 0°F	Température hivernale, automnale ou ambianteentre 59°F - 77°F
41°F / 0°F	Température hivernale ou ambianteEntre 41°F - 59°F
Fonction super congélation Super Freeze
Fonction de super refroidissement	Super Cool

INSTRUCTIONS POUR LA MACHINE À GLAÇONS

Instructions de fonctionnement des touches :

1) Appuyez brièvement sur le bouton pour allumer ou éteindre la machine à glaçons.
2) Lorsque la machine est allumée, appuyez sur le bouton et maintenez-le enfoncé pendant 10 secondes pour dégivrer manuellement.

Description de l'état de la lampe :

1) État de mise sous tension : la lumière s'allume, puis s'éteint progressivement.
2) État d'arrêt : le voyant reste éteint.
3) État de glace pleine : le voyant reste allumé en continu.
4) Retrait du tiroir : le voyant clignote lentement une fois toutes les 0,5 seconde (1 Hz)

État de panne :

1) Bourrage de glace : le voyant clignote rapidement une fois toutes les 200 ms.

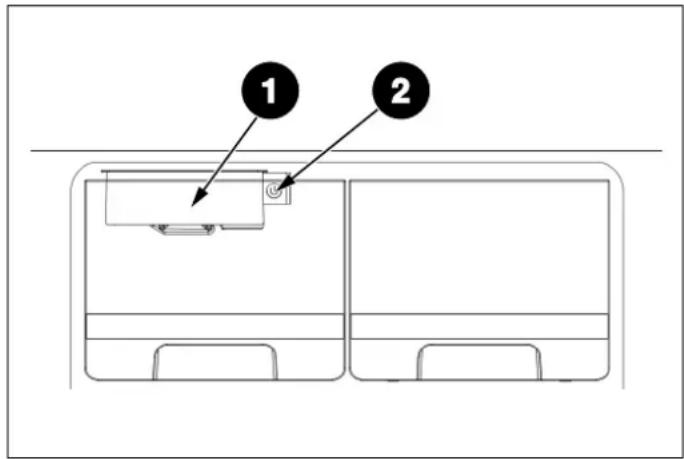

1 Machine à glace
2 Interrupteur de machine à glaçons

INSTRUCTIONS DE RACCORDEMENT D'EAU

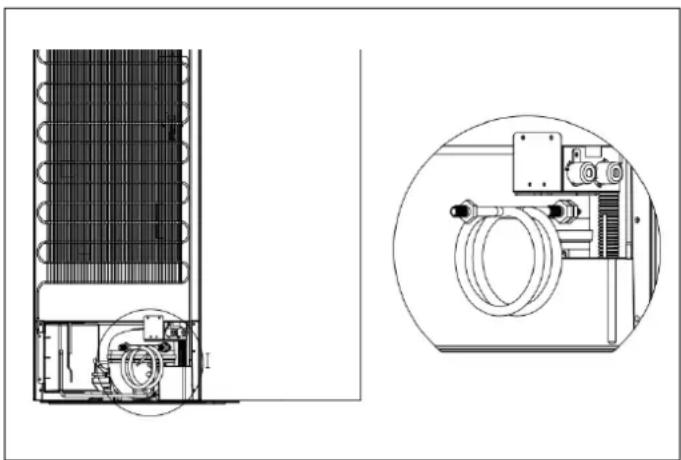

Le réfrigérateur est équipé d'un tuyau d'eau de 59" de long (1/4" de diamètre) qui comprend un écrou de raccord à compression femelle 1/4", fourni dans le sac d'accessoires à l'intérieur de l'emballage du réfrigérateur.

Avant l'installation, le système d'approvisionnement en eau du réfrigérateur doit être raccordé à l'alimentation en eau principale de l'habitation. Pour ce faire, raccordez le tuyau d'eau à l'arrière du réfrigérateur, puis à l'alimentation en eau de votre domicile.

Le réfrigérateur n'est pas équipé d'un filtre à eau. Cependant, un filtre à eau tiers peut être installé, si vous le souhaitez. La conduite d'alimentation en eau doit être située soit à l'intérieur de l'armoire où est installé l'appareil, soit dans une armoire adjacente, avec une ouverture à l'arrière de l'une de ces armoires.

Le système d'approvisionnement en eau du réfrigérateur doit être raccordé à l'alimentation en eau principale de l'habitation.

La pression du système d'approvisionnement en eau doit être comprise entre 25 et 80 psi (1,7-5,5 bar). Si la pression de l'eau dépasse 80 psi (5,5 bar), mais reste inférieure à 120 psi (8 bar), installez un limiteur de pression ou une protection contre les chocs de l'eau à la vanne d'admission.

MISE EN GARDE

Cet appareil doit être utilisé uniquement avec une alimentation en eau potable froide.

NOTE

Une fois la connexion terminée, vous devez ouvrir la vanne d'eau et vous assurer qu'il n'y a pas de fuite. Toute fuite d'eau risquerait d'endommager les armoires.

N'installez pas et n'utilisez pas l'appareil si la pression de l'eau dépasse 120 psi (8 bar). Les objets susceptibles de percer le tuyau d'eau ou de provoquer leur torsion ne doivent pas être présents à l'endroit où la conduite d'eau est installée.

MISE EN GARDE

Le tuyau qui part de l'alimentation en eau doit être d'une seule pièce. N'utilisez pas de tuyaux d'extension

MISE EN GARDE

Assurez-vous que l'alimentation est coupée lors de l'a réalisation du raccordement à l'eau de l'appareil.

MISE EN GARDE

La vanne d'eau doit être fermée lors du raccordement du tuyau d'eau.

MISE EN GARDE

Il est fortement recommandé de maintenir la valve d'eau accessible après l'installation du produit.

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED

NOTE

La lampe LED ne doit pas être remplacée par l'utilisateur, mais par un professionnel du service.

Paramètres d'éclairage : 12 V / 10 W

1) Débranchez la fiche d'alimentation.
2) Retirez la bande de garniture en alliage d'aluminium au-dessus de la source lumineuse de surface à LED, puis retirez les vis de montage gauche et droite.

Les étapes 1 et 2 sont illustrées ci-dessous.

3) Installez le nouveau panneau d'éclairage LED.

4) Enfin, remplacez la baguette décorative en alliage d'aluminium.

3) Installez le nouveau panneau d'éclairage LED. 4) Enfin, remplacez la baguette décorative en alliage d'aluminium.

Débranchez toujours l'appareil de l'alimentation secteur avant d'effectuer tout nettoyage ou entretien.

Les parties réfrigérateur et congélateur doivent être nettoyées avec une solution de bicarbonate de soude et de l'eau tiède. N'utilisez pas de produits abrasifs ou détergents. Après le lavage, rincez et séchez soigneusement.

Nettoyez les étagères et les bacs de porte séparément à la main avec une solution douce de liquide vaisselle et d'eau. Ne les mettez pas au lave-vaisselle.

Si l'appareil ne va pas être utilisé pendant une période prolongée, débranchez et nettoyez l'appareil. Les portes doivent être laissées légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables.

DÉCONGÉLATION

Le produit est doté d'un système No Frost, conçu pour empêcher une importante accumulation de glace. Dans des conditions normales d'utilisation, il ne devrait pas être nécessaire de dégivrer régulièrement le système de congélation.

NOTE

Si vous constatez régulièrement une importante accumulation de glace ou des flaques d'eau dans la section congélateur, il est probable que la porte ne se ferme pas correctement. Cela peut être dû à un joint de porte défectueux ou à un panneau de porte d'armoire mal monté ou trop lourd. Pour plus d'informations, consultez la section Résolution de problèmes relative à la glace.

RÉSOLUTION DE PROBLÈMES

Si vous rencontrez des problèmes avec votre appareil, vous devez consulter cette section de Résolution de problèmes avant d'appeler le service client.

Si l'appareil ne fonctionne pas, vérifiez que :

• L'appareil est sous tension.
- Les fusibles de la maison sont intacts et le fusible de la prise n'a pas sauté.
- Le réfrigérateur n'a pas été éteint.
- La prise électrique fonctionne correctement. Pour le vérifier, branchez-y un autre appareil électrique pour voir si la prise est défectueuse.

Si l'appareil fonctionne, mais pas très bien, vérifiez que :

• L'appareil n'est pas en surcharge.
- Le thermostat est réglé sur une température appropriée.
- Les portes se ferment correctement.
- Le système de refroidissement à l'arrière de l'appareil est propre et sans poussière et ne touche pas la paroi arrière.
- Il y a suffisamment de ventilation autour des parois latérales et arrière.

Si l'appareil est bruyant, vérifiez que :

• L'appareil est de niveau et stable.
- Les parois latérales et arrière sont dégagées et aucun élément ne repose contre l'appareil.

NOTE

Le gaz réfrigérant dans le réfrigérateur peut faire un léger bruit de bouillonnement ou de gargouillis, même lorsque le compresseur ne fonctionne pas.

Si l'appareil émet un bip, vérifiez que :

- Les portes sont fermées. Une alarme retentit après qu'une porte a été ouverte pendant 60 secondes.

Si de la glace s'est formée sur la paroi arrière du réfrigérateur :

• Il est normal que des gouttelettes de glace se forment sur la paroi arrière du réfrigérateur. Cela ne constitue pas un défaut de l'appareil.
• Assurez-vous qu'aucun élément à l'intérieur du réfrigérateur n'est en contact avec la paroi arrière.

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.

• Vérifiez pour tout pli, débris ou dommage au niveau du joint de la porte. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.

• Cela peut être dû au fait que la ou les portes de l'armoire ne sont pas correctement installées. En cas de doute, demandez à votre installateur de vérifier les portes de l'armoire.

Si une quantité excessive de glace s'est formée dans le congélateur :

- Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.

- Vérifiez pour tout pli, débris ou dommage au niveau du joint de la porte. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.

- Cela peut être dû au fait que la ou les portes de l'armoire ne sont pas correctement installées. En cas de doute, demandez à votre installateur de vérifier les portes de l'armoire.

Si une ou plusieurs des unités LED à l'intérieur de l'appareil ne fonctionnent pas :

- Contactez le service client pour organiser une visite de service.

PRÉPARATION POUR L'INSTALLATION

Cet appareil ne doit pas être installé à proximité de sources de chaleur, par ex. des éléments chauffants ou des cuisinières, ou dans un endroit humide.

Demandez l'aide d'une ou de deux autres personnes lors de l'installation de cet appareil. Ce dernier peut avoir des arêtes vives. Portez un EPI adapté à la tâche et à l'environnement.

• Utilisez les pieds réglables en hauteur à l'avant de l'appareil pour vous assurer que l'appareil est de niveau
• Le système de refroidissement à l'arrière de l'appareil ne doit pas toucher la paroi arrière. Plus l'écart est grand, mieux c'est.
• L'appareil doit être installé avec une ventilation adéquate. Assurez-vous d'avoir un dégagement au-dessus de l'appareil afin de permettre à l'air de s'échapper et qu'il y ait un espace entre l'arrière de l'appareil et le mur.

VENTILATION

La principale considération lors de l'installation d'un groupe frigorifique dans une cuisine équipée est la ventilation. La chaleur retirée du compartiment de refroidissement doit être dissipée dans l'air autour de l'appareil. Une ventilation incorrecte peut entraîner une panne prématurée du compresseur, une consommation électrique excessive et une panne totale du système, et peut annuler la garantie fournie avec l'appareil.

Pour les appareils destinés à être installés à l'intérieur d'une armoire haute, les exigences dans le Fig. 7 doivent être respectées.

• A Contour du réfrigérateur
- BTaille recommandée de l'ouverture d'aération : 19 11/16" x 1 3/16"
• C min. 1 3/16"

Il doit y avoir une prise d'air quelque part à l'intérieur de l'armoire pour permettre à l'air de circuler librement. Dans cet exemple, un évent de base est illustré sous le réfrigérateur.

Une découpe doit être pratiquée dans la base sous le réfrigérateur/congélateur et celle-ci doit être soigneusement finie autour de la grille d'aération.

Alternativement, une fine section de la base peut être retirée pour permettre à l'air d'entrer dans l'unité (la taille recommandée est de 23 5/8" x 3/8").

Le haut de l'armoire doit être ventilé dans la pièce.

Si l'armoire ne permet pas à l'air de circuler librement dans la pièce, un évent de base ou un autre moyen de ventilation doit être fourni pour assurer un flux d'air naturel.

Il doit y avoir un espace à l'arrière de l'armoire pour permettre à l'air frais d'être aspiré au-dessus du condenseur.

Recommandé : 19 11/16" x 1 3/8"

Le dégagement à l'arrière de l'appareil est clairement indiqué. Pour le bon fonctionnement de l'appareil, il est important que le haut de l'armoire du logement ne soit pas obstrué. Une profondeur de canal de 1 9/16" - 2" est normale pour la plupart des unités.

Un trou de ventilation est nécessaire dans la base de l'armoire ; cela permet à l'air d'être aspiré sur le compresseur et pour l'échange de chaleur.

En règle générale, plus l'air peut entrer et sortir, plus le produit fonctionne mieux et plus efficacement.

INSTRUCTIONS D'INSTALLATION (CHARNIÈRE COULISSANTE)

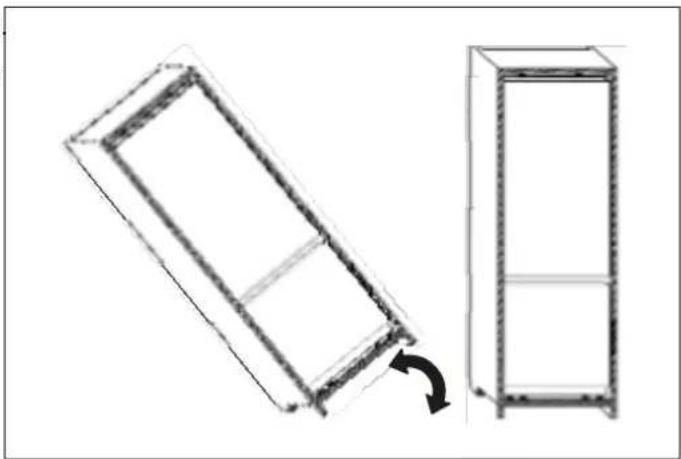

Avec l'aide d'une ou de deux autres personnes, placez l'appareil dans l'armoire La base de l'appareil dispose de deux plaques métalliques. Montez les entretoises blanches fournies sur ces plaques ; lorsque vous avez terminé, détachez la section en « T » inversée.

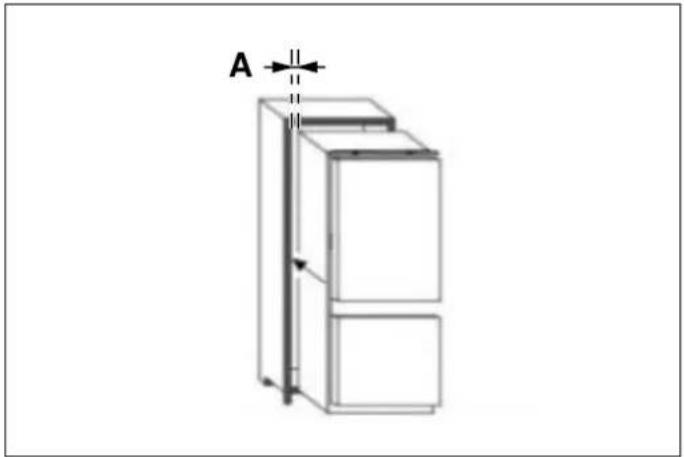

1) Insérez l'appareil dans l'armoire en le plaçant du côté opposé aux charnières en veillant à laisser un espace de 1/8" - 3/16"

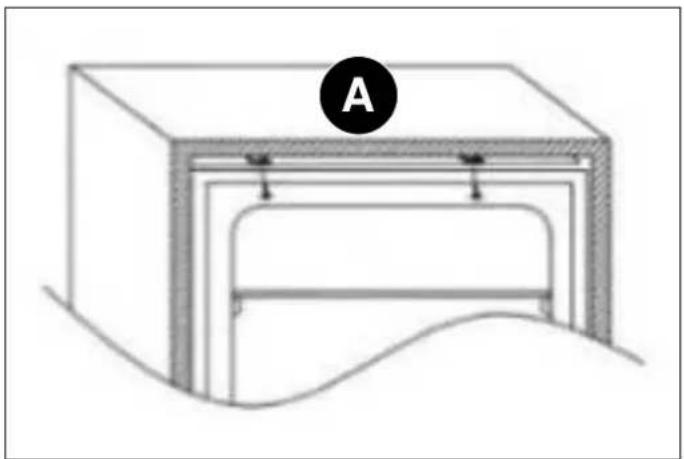

2) Après avoir vérifié l'alignement de la porte de l'appareil et de la porte de l'armoire, montez les couvercles en plastique du sac d'accessoires.

• A Partie supérieure

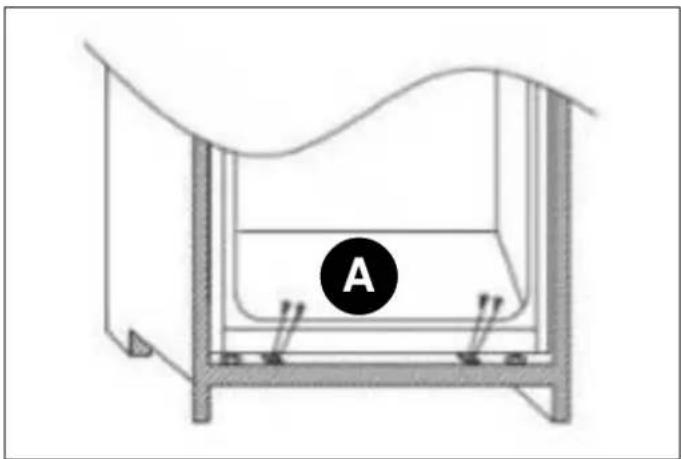

3) Serrez les vis de la partie inférieure de l'appareil.

• A Partie inférieure

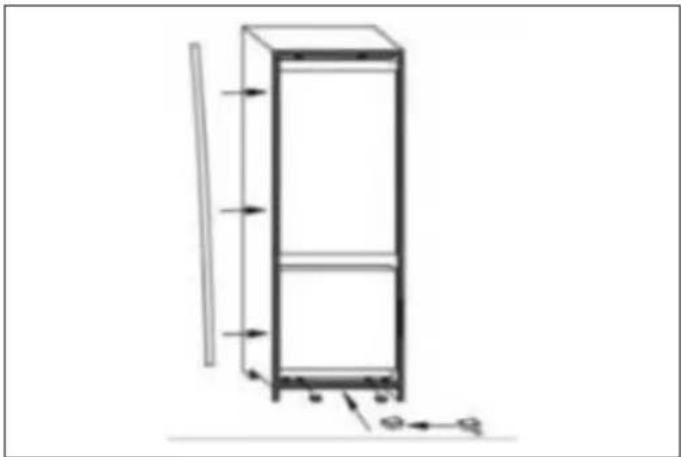

4) Monter le joint sur l'appareil en coupant l'excédent, si nécessaire. Montez les couvercles en plastique sur les parties inférieures.

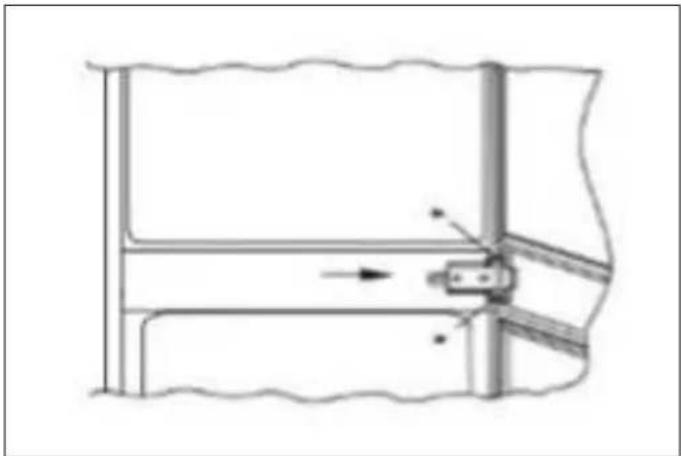

5) Utilisez un tournevis cruciforme pour desserrer la goupille de connexion sous la charnière centrale droite et ajustez-la pour la visser sur la paroi droite de l'armoire.

1) Assurez-vous qu'il y ait un espace de 1/8" à 3/16" entre le côté sans charnière du réfrigérateur et la paroi de l'armoire.

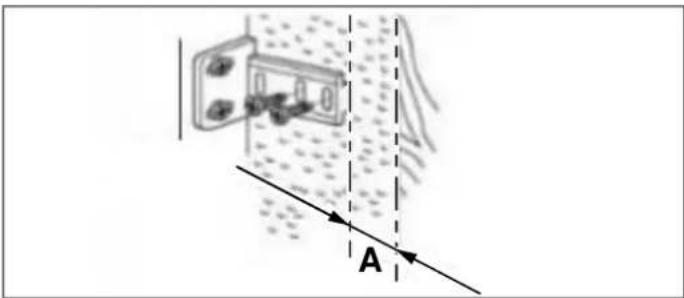

2) Placez le curseur dans le support et montez le curseur sur la porte de l'armoire, à 13/16" à 7/8" du bord long que la porte de l'armoire, comme illustré sur l'image suivante, en vous assurant que le curseur est positionné au centre et horizontalement dans le support. Bien serrer à la main.

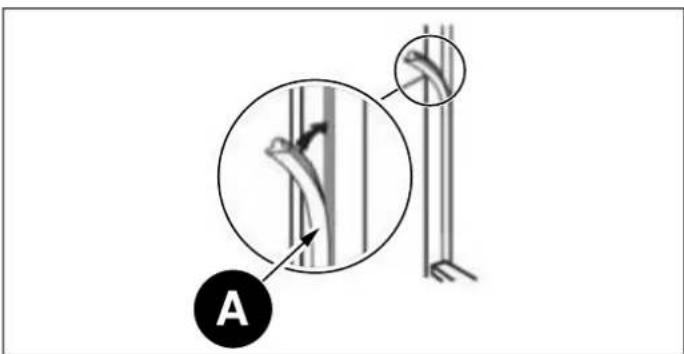

3) Remplissez l'espace sur le côté sans charnière avec le joint/bande d'étanchéité fourni.

A

Fig. 15

A Joint

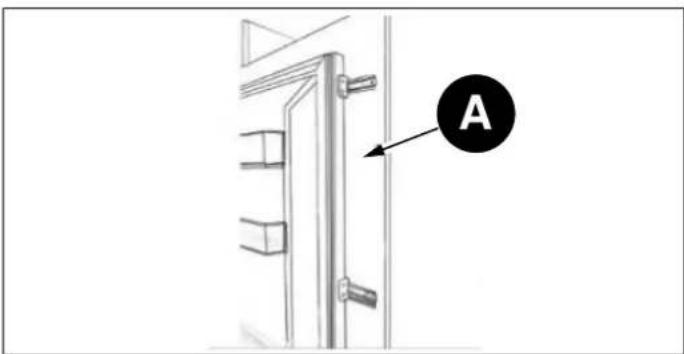

4) L'aspect fini des curseurs de porte doit être similaire à ceux illustrés sur l'image suivante, qui montre 2 curseurs en place.

A

Fig. 16

• A Porte de l'armoire

Assurez-vous que les portes de l'appareil s'ouvrent, se ferment correctement et hermétiquement.

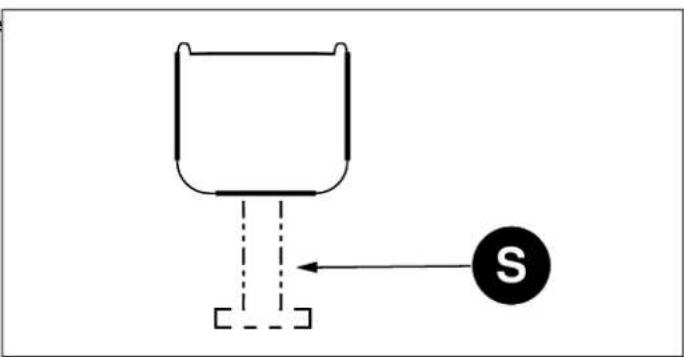

Une fois terminé, et si vous êtes satisfait de l'ajustement de l'appareil dans l'armoire, pliez et détachez les parties des entretoises blanches marquées « S », comme indiqué par le contour en pointillé.

Laissez les parties restantes des couvercles d'espacement en place sur les plaques métalliques.

NOTE

Une fois l'installation terminée, vérifiez que l'appareil est bien fixé dans l'armoire et que la ou les portes se ferment et s'ouvrent correctement. S'il n'y a pas de résistance des joints de la porte lors de l'ouverture de la ou des portes, il est probable que l'appareil et/ou la ou les portes de l'armoire ne sont pas correctement installées.

INVERSION DES PORTES DE L'APPAREIL

Nous vous recommandons de demander l'aide d'une autre personne pour soutenir les portes pendant que vous effectuez cette opération.

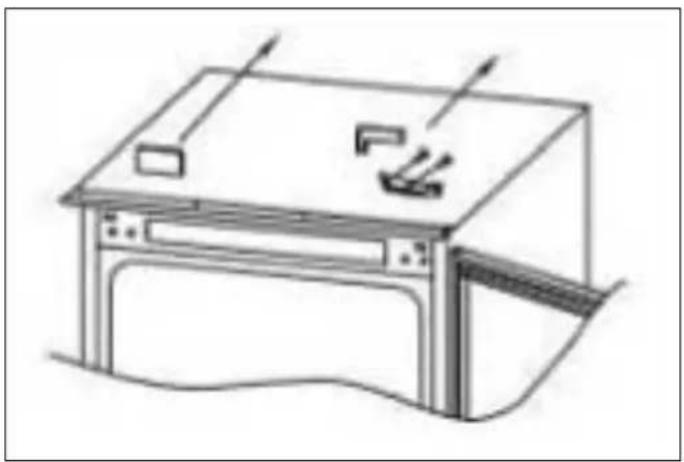

1) Retirez le couvercle de la charnière supérieure droite et la charnière à l'aide d'un tournevis.

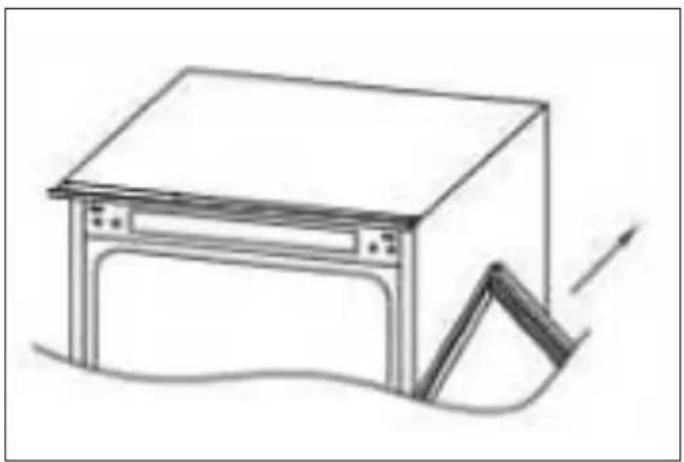

2) Retirez la porte supérieure.

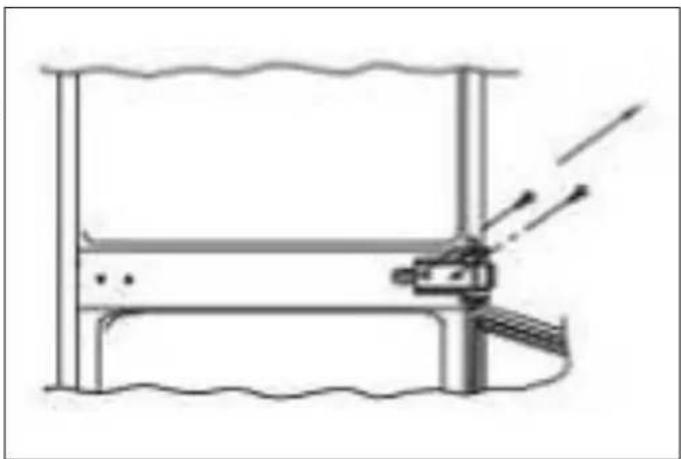

3) Retirez la charnière du milieu et sa goupille de connexion en dessous.

4) Retirez la porte inférieure.

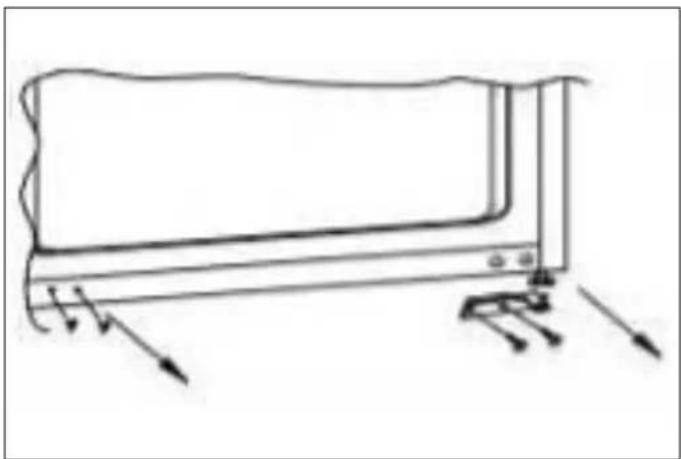

5) Retirez la charnière inférieure droite et les bouchons en plastique gauche et remontez-les sur les côtés opposés.

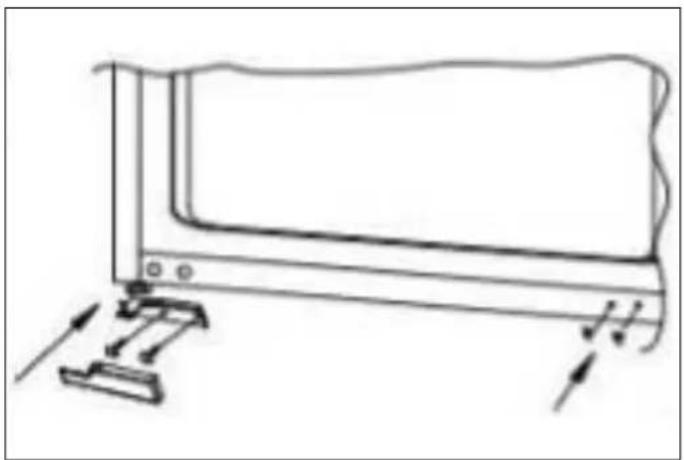

6) Montez la charnière supérieure droite sur le coin inférieur gauche et installez le couvercle.

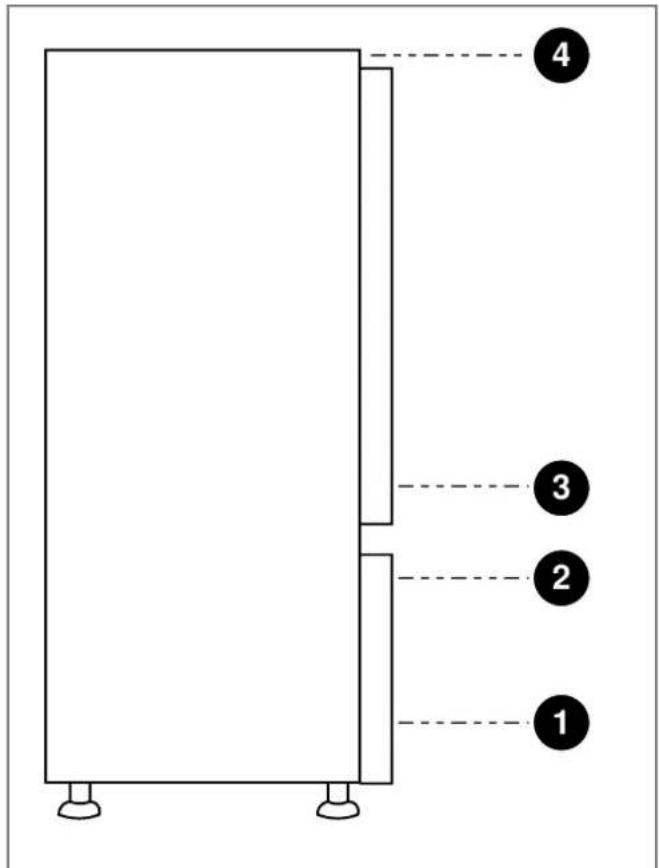

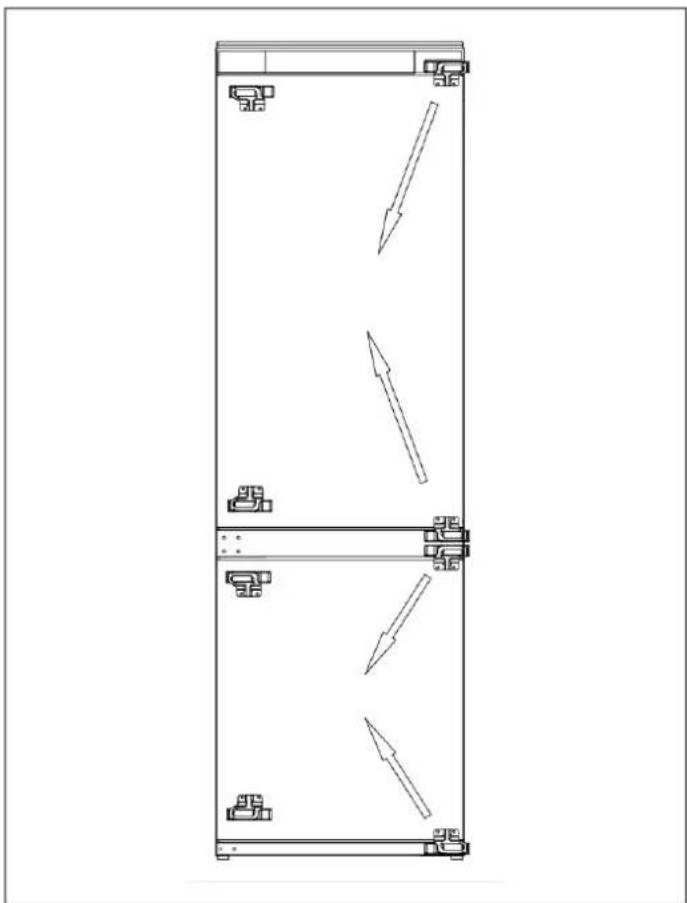

7) Remontez les portes et les charnières, en travaillant de bas en haut (de 1 à 4).

4 3 2 1

Fig. 24

Il est normal que le joint soit compressé après l'inversion de la porte. Avec la porte fermée, utilisez un sèche-cheveux pour dilater le joint et remplir l'espace entre la porte et le bâti de l'appareil. Veillez à ne pas tenir le sèche-cheveux trop près de l'appareil, ce qui pourrait endommager le joint.

Une distance d'environ 3 15/16" devrait convenir. Une fois terminé, laissez le joint et la porte refroidir avant de les toucher. Une fois cela fait, le joint doit rester en place.

Pour toute information sur la garantie et demande de service, contactez-nous:

Aux États-Unis: https://us.bertazzoni.com/more/support
